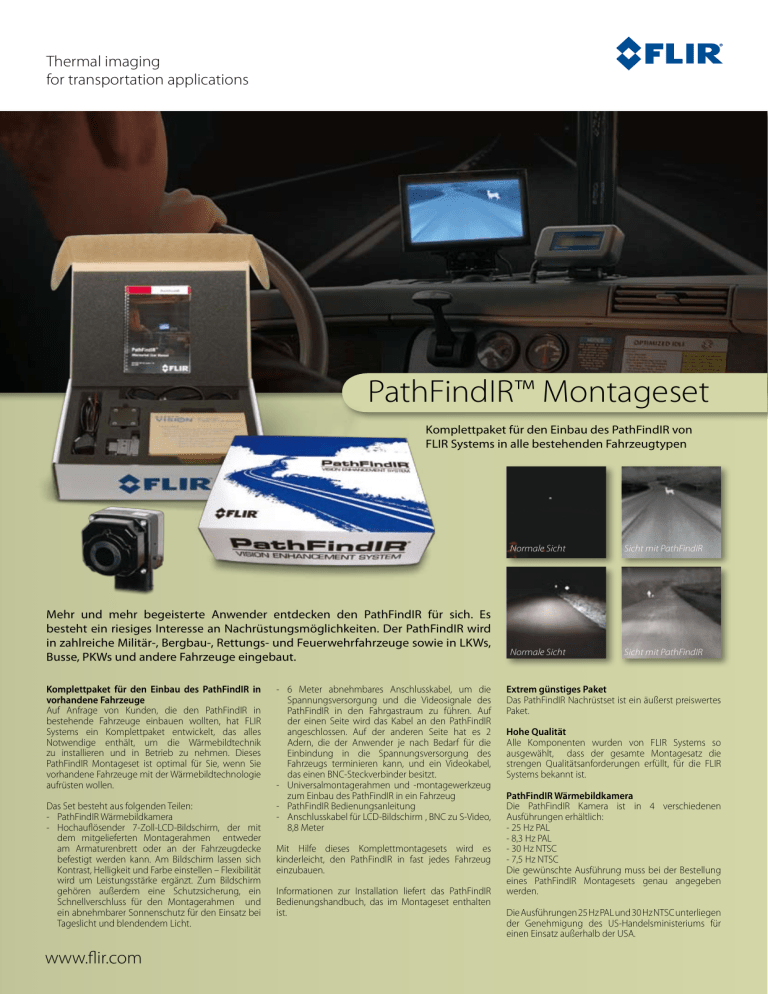

PathFindIR™ Montageset

PathFindIR™ Montageset
Thermal imaging
for transportation applications
PathFindIR™ Montageset
Komplettpaket für den Einbau des PathFindIR von
FLIR Systems in alle bestehenden Fahrzeugtypen
Mehr und mehr begeisterte Anwender entdecken den PathFindIR für sich. Es
besteht ein riesiges Interesse an Nachrüstungsmöglichkeiten. Der PathFindIR wird
in zahlreiche Militär-, Bergbau-, Rettungs- und Feuerwehrfahrzeuge sowie in LKWs,
Busse, PKWs und andere Fahrzeuge eingebaut.
Komplettpaket für den Einbau des PathFindIR in
vorhandene Fahrzeuge
Auf Anfrage von Kunden, die den PathFindIR in
bestehende Fahrzeuge einbauen wollten, hat FLIR
Systems ein Komplettpaket entwickelt, das alles
Notwendige enthält, um die Wärmebildtechnik
zu installieren und in Betrieb zu nehmen. Dieses
PathFindIR Montageset ist optimal für Sie, wenn Sie
vorhandene Fahrzeuge mit der Wärmebildtechnologie
aufrüsten wollen.
Das Set besteht aus folgenden Teilen:
- PathFindIR Wärmebildkamera
- Hochauflösender 7-Zoll-LCD-Bildschirm, der mit
dem mitgelieferten Montagerahmen entweder
am Armaturenbrett oder an der Fahrzeugdecke
befestigt werden kann. Am Bildschirm lassen sich
Kontrast, Helligkeit und Farbe einstellen – Flexibilität
wird um Leistungsstärke ergänzt. Zum Bildschirm
gehören außerdem eine Schutzsicherung, ein
Schnellverschluss für den Montagerahmen und
ein abnehmbarer Sonnenschutz für den Einsatz bei
Tageslicht und blendendem Licht.
www.flir.com
- 6 Meter abnehmbares Anschlusskabel, um die
Spannungsversorgung und die Videosignale des
PathFindIR in den Fahrgastraum zu führen. Auf
der einen Seite wird das Kabel an den PathFindIR
angeschlossen. Auf der anderen Seite hat es 2
Adern, die der Anwender je nach Bedarf für die
Einbindung in die Spannungsversorgung des
Fahrzeugs terminieren kann, und ein Videokabel,
das einen BNC-Steckverbinder besitzt.
- Universalmontagerahmen und -montage­werkzeug
zum Einbau des PathFindIR in ein Fahrzeug
- PathFindIR Bedienungsanleitung
- Anschlusskabel für LCD-Bildschirm , BNC zu S-Video,
8,8 Meter
Mit Hilfe dieses Komplettmontagesets wird es
kinderleicht, den PathFindIR in fast jedes Fahrzeug
einzubauen.
Informationen zur Installation liefert das PathFindIR
Bedienungshandbuch, das im Montageset enthalten
ist.
Normale Sicht
Sicht mit PathFindIR
Normale Sicht
Sicht mit PathFindIR
Extrem günstiges Paket
Das PathFindIR Nachrüstset ist ein äußerst preiswertes
Paket.
Hohe Qualität
Alle Komponenten wurden von FLIR Systems so
ausgewählt, dass der gesamte Montagesatz die
strengen Qualitätsanforderungen erfüllt, für die FLIR
Systems bekannt ist.
PathFindIR Wärmebildkamera
Die PathFindIR Kamera ist in 4 verschiedenen
Ausführungen erhältlich:
- 25 Hz PAL
- 8,3 Hz PAL
- 30 Hz NTSC
- 7,5 Hz NTSC
Die gewünschte Ausführung muss bei der Bestellung
eines PathFindIR Montagesets genau angegeben
werden.
Die Ausführungen 25 Hz PAL und 30 Hz NTSC unterliegen
der Genehmigung des US-Handelsministeriums für
einen Einsatz außerhalb der USA.
PathFindIR™ Montageset
PathFindIR: Technische Spezifikationen
BILDLEISTUNG
Detektortyp
Spektralbereich
Sichtfeld
Geometrische Auflösung (IFOV)
Thermische Empfindlichkeit Bildwiederholfrequenz
Fokus
Bildverarbeitung
Focal Plane Array (FPA), ungekühlter Mikrobolometer
324 x 256 Pixel
8 bis 14 µm
36° (H) x 27° (V) mit 19-mm-Objektiv
2 mRad
100 mK bei +25 °C
8,3 Hz PAL oder 7,5 Hz NTSC *
Automatisch (25 m bis unendlich)
Digital Detail Enhancement (DDE)
SYSTEMEIGENSCHAFTEN
Wartezeit bis zum ersten Bild
Integrierte Heizung
< 2 Sekunden
Wenn die Temperatur des Schutzfensters unter +4 °C absinkt
BILDDARSTELLUNG
Videoausgang
Steckertyp
RS170 EIA/NTSC oder CCIR/PAL Composite Video, 75 Ω
6 Meter Standardspannungs-/-videokabel mit versiegeltem Stecker
STROMVERSORGUNG
Betriebsspannung
Leistungsaufnahme
6 - 16 V DC
2 W Ruhezustand, max. 6 W (mit eingeschalteten Heizelementen)
UMGEBUNGSBEDINGUNGEN
Betriebstemperaturbereich
Lagertemperaturbereich
-40 °C bis +80 °C
-57 °C bis +105 °C (längere Lagerung über +40 °C
wird nicht empfohlen wegen der kürzeren Lebensdauer)
6500 Stunden bei 81% relative Feuchte sowie +25 °C und Salzsprühnebel für IEC 60068-2-11Ka
Mil-Std810
Heizelemente tauen 2 mm Eis in 15 Minuten bei -30 °C und
einer Windgeschwindigkeit von 100 km/h auf
Absolut dichtes Gehäuse – IP 67
5 30 g Stöße in 2 Richtungen auf 3 Achsen (30 insgesamt) 11 ms
Dauer für IEC 60068-2-27Ea
IEC 60068-2-64
Luftfeuchtigkeit
Sand/Staub
Vereisen
Schutzart des Gehäuses
Stöße
Schwingungen
PHYSIKALISCHE EIGENSCHAFTEN
Gewicht
Abmessungen
Versandgewicht
Versandmaße
Versandgewicht: PathFindIR Montageset
Versandmaße: PathFindIR Montageset
360 Gramm
57,4 mm x 56,1 mm x 71,4 mm ohne den Steckverbinder der zusätzliche 28,7 mm vorsteht
680 g (nur PathFindIR) - 816 g (PathFindIR + Anschlusskabel)
228 mm x 228 mm x 228 mm
3.4 kg
483 mm x 483 mm x 483 mm
* 30 Hz NTSC oder 25 Hz PAL lieferbar. Unterliegt der Genehmigung des
US-Handelsministeriums für einen Einsatz außerhalb der USA.
PathFindIR Montageset:
Bestellnummer 421-0029-00
Das PathFindIR Montageset besteht
aus folgenden Teilen:
PathFindIR
Wärmebildkamera
Wärmebildtechnik für die Verbesserung der Sicht
des Fahrers
Die Wärmebildtechnik stellt ein leistungsstarkes System für
die Verbesserung der Sicht des Fahrers dar, das die Gefahren von Nachtfahrten deutlich verringert und mit dem Sie
bis zu 5x weiter als mit Scheinwerfern sehen können. Sie
erzeugt scharfe Bilder bei völliger Dunkelheit, Rauch, Regen
und leichtem Nebel. Dabei benötigt sie überhaupt kein Licht.
Mit der Wärmebildtechnik können Fahrer schneller mögliche
Gefahren entdecken und erkennen sowie tödliche Unfälle
vermeiden.
Dadurch, dass Fahrer Wärmebilder der vor ihnen liegenden
Straße sehen – weit über den Bereich hinaus, den Scheinwerfer ausleuchten – können sie Hindernisse, andere Fahrzeuge
und Kurven im Straßenverlauf viel früher erkennen und haben
somit eine größere Reaktionszeit. Mit der Wärmebildtechnik
können Fahrer schneller mögliche Gefahren entdecken und
erkennen sowie tödliche Unfälle vermeiden.
FLIR Commercial Vision Systems B.V.
Charles Petitweg 21
4847 NW Teteringen - Breda
The Netherlands
Phone : +31 (0) 765 79 41 94
Fax
: +31 (0) 765 79 41 99
e-mail
: [email protected]
FLIR Systems, Inc
CVS World Headquarters
70 Castilian Drive
Santa Barbara, CA 93117
USA
Phone
: +1 805 964 9797
Fax
: +1 805 685 2711
e-mail
: [email protected]
FLIR Systems Ltd.
United Kingdom
Phone : +44 (0) 1732 220 011
Fax
: +44 (0) 1732 220 014
e-mail
: [email protected]
FLIR Systems AB
Spain
Phone
: +34 915 73 48 27
Fax
: +34 915 73 58 24
e-mail
: [email protected]
FLIR Systems AB
Sweden
Phone
: +46 (0) 8 753 25 00
Fax
: +46 (0) 8 753 23 64
e-mail
: [email protected]
Hochauflösender
7-Zoll-LCD-Bildschirm
Universalmontage­rahmen und
-montagewerkzeug
LCD-Kabel,
BNC zu S-Video, 8,8
Meter
Bedienungshandbuch
FLIR Commercial Vision Systems
China
Phone
: +86 10 5869 9786/8762
Fax
: +86 10 5869 8763
e-mail
: [email protected]
FLIR Systems Middle East, FZE
Dubai - United Arab Emirates
Phone
: +971 4 299 6898
Fax
: +971 4 299 6895
e-mail
: [email protected]
Bestellnummern
- 25 Hz PAL 334-0001-00P
- 8,3 Hz PAL 334-0001-00PS
- 30 Hz NTSC 334-0001-00
- 7,5 Hz NTSC 334-0001-00S
Ihr Händler:
Bitte geben Sie die gewünschte Kameraausführung bei
der Bestellung eines PathFindIR Montagesets genau an.
Haftungsausschluss:
FLIR Systems lehnt jede Verantwortung ab und kann nicht für Fehler oder Unfälle haftbar gemacht werden, die durch den Einsatz
seiner Wärmebildsysteme oder Fehler bei der Interpretation der Bilder durch den Anwender entstehen.
TECHNISCHE ANGABEN UNVERBINDLICH. ÄNDERUNGEN VORBEHALTEN.
©Copyright 2009, FLIR Systems, Inc. Alle anderen Marken- und Produktnamen sind Warenzeichen der jeweiligen Inhaber.
Thermal imaging cameras for transportation applications
AM_0209_0002_DE
