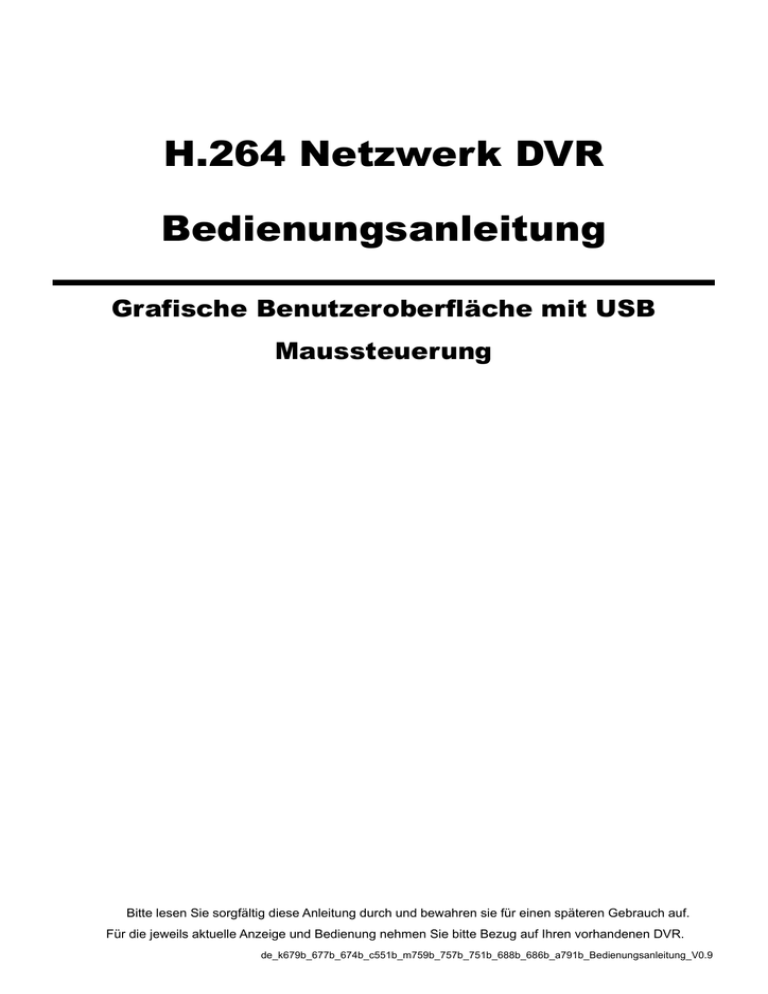

H.264 Netzwerk DVR
Bedienungsanleitung
Grafische Benutzeroberfläche mit USB
Maussteuerung
Bitte lesen Sie sorgfältig diese Anleitung durch und bewahren sie für einen späteren Gebrauch auf.
Für die jeweils aktuelle Anzeige und Bedienung nehmen Sie bitte Bezug auf Ihren vorhandenen DVR.
de_k679b_677b_674b_c551b_m759b_757b_751b_688b_686b_a791b_Bedienungsanleitung_V0.9
WICHTIGE SICHERHEITSHINWEISE
VORSICHT
HOCHSPANNUNGSGEFAHR
VORSICHT:
Um Stromschlägen vorzubeugen, setzen Sie dieses Gerät weder Regen noch sonstiger Feuchtigkeit
aus. Betreiben Sie dieses Gerät nur mit der auf dem Typenschild angegebenen Stromversorgung. Der
Hersteller haftet nicht für Schäden durch unsachgemäße Verwendung, selbst wenn der Hersteller auf die
Möglichkeit solcher Schäden hingewiesen wurde.
Das Blitzsymbol mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks soll Sie auf das
Vorhandensein nicht isolierter, „gefährlicher Spannung“ innerhalb des Gerätegehäuses
hinweisen. Diese Spannung kann stark genug sein, um einen für Menschen gefährlichen
S
hl
lö
Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll Sie auf wichtige Bedienungsund Wartungshinweise in der Begleitliteratur zu diesem Gerät aufmerksam machen.
Sämtliche von unserem Unternehmen angebotenen bleifreien Produkte erfüllen die
Anforderungen der europäischen Richtlinie zur Beschränkung der Verwendung gefährlicher
Substanzen (RoHS). Dies bedeutet, dass sowohl der Herstellungsprozess als auch die Produkte
absolut „bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten gefährlichen Substanzen
k
Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt
innerhalb der europäischen Union am Ende seiner Lebensdauer separat gesammelt und entsorgt
werden muss. Dies gilt für das Produkt selbst sowie für sämtliche Peripheriegeräte, die mit
diesem Symbol gekennzeichnet sind. Entsorgen Sie diese Produkte nicht mit dem unsortierten
Dieses Gerät erfüllt die Anforderungen zur Vermeidung von Funkstörungen.
Urheberrechtliches
iPhone® ist das eingetragene Markenzeichen von Apple Inc.
BlackBerry® und dazugehörige Markenzeichen, Namen und Logos sind das Eigentum von Research In Motion
Limited und sind in den Vereinigten Staaten und anderen Ländern weltweit registriert und/oder werden verwendet.
Verwendung mit Genehmigung von Research In Motion Limited.
Die in diesem Dokument erwähnten Microsoft®, Windows®, Internet Explorer®, Mozilla® Firefox®, Google
Chrome™, QuickTime®, Windows® Mobile & Symbian® sind registrierte Markenzeichen der jeweiligen Eigentümer.
Haftungsausschluss
Die Informationen in dieser Anleitung waren zum Zeitpunkt der Veröffentlichung aktuell. Wir behalten uns das
Recht vor, die Inhalte dieser Anleitung jederzeit zu überarbeiten oder Teile daraus zu entfernen. Wir geben
keinerlei Zusicherungen und übernehmen keine rechtsgültige Haftung hinsichtlich Exaktheit, Vollständigkeit oder
Nutzbarkeit dieser Anleitung. Für die jeweils aktuelle Anzeige und Bedienung nehmen Sie bitte Bezug auf Ihren
vorhandenen DVR. Die Inhalte dieser Anleitung können ohne Vorankündigung geändert werden.
Erdung
Dies ist ein Produkt der Sicherheitsklasse 1 (Stromkabel ausgestattet mit einem Erdungsstecker). Der
Stromstecker sollte nur an einer Steckdose mit Schutzkontaktstecker angeschlossen werden. Jede
Unterbrechung des Schutzleiters innen oder außen am Instrument macht es wahrscheinlich, dass das Instrument
gefährlich wird. Eine mutwillige Unterbrechung ist untersagt.
Wasser & Feuchtigkeit
Setzen Sie dieses Produkt keinen tropfenden oder spritzenden Flüssigkeiten aus. Gegenstände, die mit
Flüssigkeiten gefüllt sind, z.B. Vasen, sollten nicht auf das Produkt gestellt werden.
MPEG 4-Lizenzierung
Dieses Produkt ist durch die „MPEG-4 Visual Patent Portfolio“-Lizenz für den persönlichen und
nichtkommerziellen Einsatz durch den Endkunden zur (I) Codierung von Videodaten in Übereinstimmung mit dem
MPEG 4-Standard („MPEG-4 Video“) und/oder (II) zur Decodierung von MPEG 4-Videodaten, die von einem
Endverbraucher zu persönlichen und nichtkommerziellen Zwecken codiert und/oder von einem Videoanbieter, der
über eine Lizenz von MPEG LA TO für MPEG-4-Videos verfügt, bezogen wurden, lizenziert. Für abweichende
Verwendungen wird keine Lizenz gewährt, auch nicht stillschweigend. Weitere Informationen - auch hinsichtlich
werbender und kommerzieller Einsatzzwecke sowie zur Lizenzierung - können von MPEG LA, LLC bezogen
werden. Siehe HTTP://WWW.MPEGLA.COM.
GPL Lizensierung
Dieses Produkt enthält Codes, die von Drittfirmen entwickelt wurden und unter die GNU
General Public License („GPL“) oder die GNU Lesser Public Licence („LGPL“) fallen.
Der in diesem Produkt verwendete GPL Code wird ohne Garantie veröffentlicht und
unterliegt dem Copyright des entsprechenden Autors.
Andere Quellcodes, die unter die GPL-Lizenzen fallen, sind auf Anfrage verfügbar. Wir
freuen uns, dem Linux Kernel unsere Modifikationen, sowie einige neue Befehle und
Programme, um Sie mit dem Code vertraut zu machen, zukommen zu lassen. Die Codes
sind auf unserer FTP Seite verfügbar. Bitte laden Sie sie von der folgenden Webseite oder
fragen Sie Ihren Händler:
http://download.dvrtw.com.tw/GPL/076D_Series/arm-linux-2.6.tar.gz
INHALTSVERZEICHNIS
1. BEVOR SIE DIESEN BVR BENUTZEN .......................................................1
1.1 Lieferumfang ................................................................................................................ 1
1.2 Vorderseite................................................................................................................... 1
1.3 RÜCKSEITE ................................................................................................................ 3
2. ANSCHLUSS UND EINRICHTUNG .............................................................4
2.1 SATA HDD Installation.................................................................................................. 4
2.2 Kameraverbindung....................................................................................................... 6
2.2.1 Normaler Kameraanschluss ................................................................................ 6
2.2.2 PTZ Kameraanschluss (Nur für ausgewählte Modelle)................................................ 7
2.3 DVR Power An ............................................................................................................. 8
2.4 Datums- und Uhrzeiteinstellung ................................................................................... 9
2.5 Festplatte löschen ........................................................................................................ 9
2.6 Kennworteinstellung................................................................................................... 10
3. Grafische Benutzeroberfläche mit USB Maussteuerung ......................11
3.1 Anschluss der USB Maus........................................................................................... 11
3.2 Schnellmenüleiste ...................................................................................................... 11
3.2.1 Kanalwechsel .................................................................................................... 12
3.2.2 Bedienfeld der PTZ............................................................................................ 12
3.3 Hauptmenü ................................................................................................................ 13
4. GRUNDBEDIENUNG .................................................................................14
4.1 Live-Ansichtsseite ...................................................................................................... 14
4.2 Aufnahmesymbol ....................................................................................................... 14
4.3 Wiedergabe................................................................................................................ 15
4.3.1 Wiedergabesteuerung ....................................................................................... 15
4.3.2 Ereignissuche .................................................................................................... 16
4.3.3 Audio Playback .................................................................................................. 16
4.4 Benutzerebenenschalter ............................................................................................ 16
5. HÄUFIG BENUTZTE FUNKTIONEN..........................................................17
5.1 Schnellsuche.............................................................................................................. 17
5.2 Aufnahme................................................................................................................... 18
5.2.1 Schnellaufnahmeeinstellung.............................................................................. 18
5.2.2 Detaillierte Aufnahmeeinstellung........................................................................ 19
5.3 PLANEINSTELLUNG................................................................................................. 20
5.3.1 Aufnahme-Timer ................................................................................................ 20
5.3.2 BEWEGUNGS-TIMER....................................................................................... 21
5.3.3 Alarm-Timer ....................................................................................................... 21
5.4 Erkennungseinstellung............................................................................................... 22
5.5 PTZ Kameraeinstellung.............................................................................................. 23
5.6 Systemeinstellung ...................................................................................................... 24
5.6.1 Kennworteinstellung .......................................................................................... 24
5.6.2 System Upgrade ................................................................................................ 24
5.6.3 Backup- & Wiederherstellungskonfiguration ...................................................... 25
5.6.4 Video-Backup .................................................................................................... 25
5.6.5 Alle HDD Daten löschen .................................................................................... 27
5.7 Netzwerk .................................................................................................................... 27
5.8 Ereignisbenachrichtigung........................................................................................... 28
5.8.1 FTP.................................................................................................................... 28
5.8.2 E-MAIL............................................................................................................... 29
5.9 Unterstützte VGA Auflösungen................................................................................... 29
6. FERNGESTEUERTE BEDIENUNG ...........................................................30
6.1 Mitgelieferte, lizenzierte Software .............................................................................. 30
6.1.1 Installation und Netzwerkverbindung ................................................................. 30
6.1.2 Steuerungsfenster Übersicht ............................................................................. 32
6.1.3. Allgemeine Bedienung ...................................................................................... 34
6.1.4. E-Map ............................................................................................................... 38
6.2 Webbrowser ............................................................................................................... 43
6.2.1 Ereignis Download & Wiedergabe ..................................................................... 46
ANHANG 1 SPEZIFIKATIONEN ....................................................................47
ANHANG 2 LISTE DER KOMPATIBLEN USB-FLASH-LAUFWERKEs .......53
ANHANG 3 KOMPATIBLE SATA HDDs ........................................................54
ANHANG 4 HAUPTMENÜ-STRUKTUR ........................................................55
ANHANG 5 DVR BATTERIEWECHSEL ........................................................57
ANHANG 6 POLBELEGUNG.........................................................................58
ANHANG 7 DVD-BRENNER INSTALLATION ...............................................61
ANHANG 8 LISTE DER KOMPATIBLEN DVD- / CD-ROM-LAUFWERKE ...62
BEVOR SIE DIESEN BVR BENUTZEN
1. BEVOR SIE DIESEN BVR BENUTZEN
1.1 Lieferumfang
Standard Lieferumfang
… DVR
… HDD-Schrauben
… Netzteil & Stromkabel
… CD-Anleitung
Optionales Zubehör
… IR Fernbedienung
… USB Maus
… Anleitung für IR Fernbedienung
… DSUB Stecker
… IR Empfänger-Verlängerungskabel
1.2 Vorderseite
1)
LED
Die Festplatte wird ausgelesen oder beschrieben.
Ein Alarm wurde ausgelöst.
Timeraufnahme ist aktiviert.
Bei Wiedergabe.
DVR ist eingeschaltet.
2)
(▲) / (▼) / (◄) / (►)
Drücken Sie ▲ / ▼ / ◄ / ► für oben/unten/links/rechts.
Im Wiedergabemodus:
Drücken Sie „“, um die Wiedergabe zu unterbrechen.
Drücken Sie „“, um die Wiedergabe anzuhalten.
Drücken Sie „“, um vorzuspulen.
Drücken Sie „“, um zurückzuspulen.
3)
MENU
Drücken Sie „MENU“, um das Hauptmenü aufzurufen.
4)
ENTER
Drücken Sie „ENTER“, um die Einstellung zu bestätigen.
5)
LIST (Ereignislistensuche)
Drücken, zur schnellen Suche nach aufgezeichneten Dateien in Ereignislisten:
RECORD / MOTION / ALARM / TIME oder wählen Sie FULL, um alle Ereignisprotokolle
anzuzeigen.
Zur schnellen Suche der gewünschten Zeit, wählen Sie „SCHNELLSUCHE“. Stellen Sie
den gewünschten Zeitabschnitt ein und wählen Sie „Start“ zur Wiedergabe des während
der angegebenen Zeit aufgezeichneten Videoclips.
1
BEVOR SIE DIESEN BVR BENUTZEN
6)
PLAY
Drücken, um die zuletzt aufgezeichneten Daten wiederzugeben.
7)
SLOW
Für langsame Wiedergabe im Wiedergabemodus.
8)
ZOOM
Zur Vergrößerung des Bildes des ausgewählten Kanals im FRAME oder FIELD
Aufnahmemodus.
9)
SEQ
Zur Anzeige jedes Kanals im Vollbild, beginnend mit CH 1. Nach Anzeige des letzten
Kanals wird wieder von CH 1 begonnen. Drücken Sie „SEQ“ erneut, um diesen Modus
zu beenden.
10)
Drücken, um den 4 Kanal-Anzeigemodus anzuzeigen.
11) CH1 ~ 16 / 1 ~ 8 / 1 ~ 4
Drücken Sie die Kanaltasten, um den anzuzeigenden Kanal zu wählen.
12) SEARCH (Nur für ausgewählte Modelle)
Drücken, um das Zeitsuchemenü aufzurufen. Stellen Sie den gewünschten
Zeitabschnitt ein und wählen Sie „START“ zur Wiedergabe des während der
angegebenen Zeit aufgezeichneten Videoclips.
13) AUDIO (SLOW + ZOOM)
Drücken Sie „SLOW“ + „ZOOM“ zur Auswahl von Live- oder Wiedergabeaudio von
Audiokanal 1 ~ 4.
Liveaudio von Audiokanal 1 ~ 4 (weiß)
Wiedergabeaudio von Audiokanal 1 ~ 4
(gelb).
Audiokanal nicht gewählt
14) P.T.Z. (
+ SEQ)
Durch gleichzeitiges Drücken von „
aufrufen/verlassen.
“ + „SEQ“ können Sie den PTZ-Steuermodus
15) USB port
An der Vorderseite befinden sich zwei USB Ports, einer zum Anschluss Ihrer USB Maus
zur Maussteuerung und der andere zum Anschluss Ihres USB Flash-Laufwerks für
Videobackup.
Hinweis: Der Anschluss von zwei USB Mäusen oder zwei USB Flash-Laufwerken
an der Vorderseite ist nicht möglich.
Eine Liste von kompatiblen USB Flash-Laufwerken finden Sie in „ANHANG 2 LISTE
DER KOMPATIBLEN USB FLASH LAUFWERKE“ auf Seite 53.
16)
(Nur für ausgewählte Modelle)
Drücken Sie „ “, um den DVD-Brenner zu öffnen/schließen.
2
BEVOR SIE DIESEN BVR BENUTZEN
1.3 RÜCKSEITE
1)
75Ω / HI-IMPEDANCE (Nur für ausgewählte Modelle)
Wenn Sie die Loop-Funktion nutzen, schalten Sie bitte auf HI-IMPEDANCE um. Wenn
Sie die Loop-Funktion nicht benutzen, wechseln Sie bitte auf 75Ω.
2)
VIDEO IN (1 ~ 16 / 1 ~ 8 / 1 ~ 4): Anschluss an den Videoanschluss einer Kamera.
VIDEO LOOP (1 ~ 16 / 1 ~ 8): Videoausgang. (Nur für ausgewählte Modelle)
Hinweis: Der DVR erkennt automatisch das Videosystem der Kamera. Bitte
achten Sie darauf, dass die Kameras richtig mit dem DVR verbunden
sind und mit Strom versorgt sind, bevor Sie den DVR einschalten.
3)
AUDIO IN (1 ~ 4)
Anschluss an den Audioanschluss einer Kamera, wenn die Kamera Audioaufnahmen
unterstützt.
Hinweis: Um ein Videobackup mit Audio zu erstellen, stellen Sie sicher, dass die
Kamera, welche die Audiofunktion unterstützt, an den Video-in Kanal
und den Audio-in Kanal angeschlossen ist. Die Audiodaten von Audio
CH1 werden zum Beispiel zusammen mit den Videodaten von Video CH1
aufgezeichnet.
4)
AUDIO OUT
Zum Anschluss eines Lautsprechers mit einem Mono-Audioeingang.
Hinweis: Um zu erfahren, wie viele Audioausgänge Ihr DVR unterstützt, lesen Sie
bitte die Technischen Daten.
5)
MONITOR
Zum Anschluss eines CRT-Monitors für Videoausgaben.
6)
CALL (Nur für ausgewählte Modelle)
Anschluss an einen Monitor für sequentielle Anzeige.
7)
VGA
Direkter Anschluss eines LCD Monitors.
8)
IR (Nur für ausgewählte Modelle)
Hier wird das optionale Infrarot-Empfängerverlängerungskabel für die Fernbedienung
angeschlossen.
9)
EXTERNAL I/O
Dieser Port wird für den Anschluss externer Geräte verwendet. (z.B. Speed Dome
Kameras, externe Alarmgeräte, usw.)
Eine detaillierte Beschreibung der I/O-Anschluss PIN Belegung finden Sie im „ANHANG
6 PIN BELEGUNG“ auf Seite 58.
10) LAN
Mit diesem Anschluss verbinden Sie ein LAN-Kabel für den Internetzugang.
11) DC 19V
Hier schließen Sie das mitgelieferte Netzteil an.
12)
Power Switch
Stellen Sie den Schalter auf „\“ zum Einschalten und auf „|“ zum Ausschalten.
3
ANSCHLUSS UND EINRICHTUNG
2. ANSCHLUSS UND EINRICHTUNG
Stellen Sie vor dem Einschalten des DVR sicher, dass Sie eine Festplatte installiert und
mindestens eine Kamera angeschlossen haben. Details dazu finden Sie in den
folgenden Abschnitten.
Hinweis: Der DVR wird das Videosystem der angeschlossenen Kameras
automatisch Erkennung (NTSC oder PAL). Um sicherzustellen, dass die
Systemerkennung korrekt ist, prüfen Sie bitte, dass die Kameras an den
DVR angeschlossen sind, mit Strom versorgt werden und der DVR
eingeschaltet ist.
2.1 SATA HDD Installation
Eine SATA HDD muss installiert werden, bevor der DVR eingeschaltet wird.
Hinweis: Es wird empfohlen, alle Daten auf der Festplatte beim Einschalten des
DVR zu löschen und Datum & Zeit richtig einzustellen, um
sicherzustellen, dass die aufgenommenen Daten nicht mit anderen
Daten, die vorher auf der Festplatte gespeichert wurden, vermischt
werden. Einzelheiten hierzu finden Sie unter „5.6.5 Alle HDD Daten
löschen“ auf Seite 27.
Für 2-HDD Modelle
Schritt 1: Lösen Sie die oberen Deckelschrauben und nehmen den Deckel des DVR ab.
Hinweis: Der DVR Deckel besteht aus Metall. Bitte seien Sie vorsichtig mit den
Kanten, wenn Sie den Deckel entfernen.
Schritt 2: Wie in der Abbildung rechts
gezeigt, gibt es 2 HDD
Halterungen in diesem DVR.
2-1 Einbau in die erste Halterung
Entfernen Sie die Halterung und
richten Sie die Schraubenöffnungen
der Halterung an den
Schraubenöffnungen der HDD aus.
Stellen Sie sicher, dass die
Platinenseite der HDD nach oben
zeigt. Befestigen Sie die HDD auf
der Halterung und verbinden Sie
den Stromanschluss und den
Datenbusanschluss mit der HDD.
Bringen Sie Halterung
anschließend wieder im DVR an.
4
ANSCHLUSS UND EINRICHTUNG
2-2 Einbau in die zweite Halterung
Verbinden Sie die HDD mit dem
Stromanschluss und dem
Datenbusanschluss.
Stellen Sie beim Anschluss des
Stromkabels sicher, dass das Kabel
durch das Stromkabel des DVD
Brenners durchgeleitet wird. Dies
verhindert ein Zusammenkommen
des HDD Stromkabels mit dem Lüfter.
Richten Sie die
Schraubenöffnungen der Halterung
an den Schraubenöffnungen der
HDD aus. Stellen Sie sicher, dass
die Platinenseite der HDD nach
oben zeigt. Bringen Sie HDD
anschließend an der Halterung an.
Hinweis: Die Beschreibung der DVD-Brenner Installation finden Sie unter
„ANHANG 7 DVD-BRENNER INSTALLATION“ auf Seite 61.
Schritt 3:
Setzen Sie den Deckel wieder auf den DVR auf und ziehen sämtliche
Schrauben an, die Sie in Schritt 1 gelöst haben.
Für 1-HDD Modelle
Schritt 1:
Schritt 2:
Lösen Sie die Schrauben des Deckels und entfernen Sie ihn vom DVR.
Suchen Sie die beiden HDD Halterungen am DVR Boden.
Nehmen Sie eine kompatible HDD und schließen Sie sie an den
Stromanschluss und den Datenbusanschluss an.
DATENBUS
STROMKABEL
Schritt 3:
Stellen Sie sicher, dass die Platine nach oben zeigt und setzen Sie die HDD
zwischen die HDD Halterungen und der DVR Grundfläche wie unten gezeigt.
Stellen Sie sicher, dass die andere Seite der HDD in Kontakt mit der
DVR Grundfläche steht, um eine bessere Wärmeableitung zu
ermöglichen.
5
ANSCHLUSS UND EINRICHTUNG
Schritt 4:
Richten Sie Schraubenöffnungen an jeder Halterung mit der
Schraubenöffnungen der HDD Seiten wie unten gezeigt aus und befestigen
Sie die HDD mit den beiliegenden HDD Schrauben an der Halterung.
Schritt 5:
Setzen Sie den Deckel wieder auf den DVR auf und ziehen sämtliche
Schrauben an, die Sie in Schritt 1 gelöst haben.
2.2 Kameraverbindung
Die Kameras müssen angeschlossen und mit Strom versorgt werden, bevor der DVR
eingeschaltet wird. Verbinden Sie die Kamera mit dem angegebenen Netzteil. Verbinden
Sie den Videoausgang der Kamera mit dem Videoeingang des DVR; dazu verwenden
Sie ein Koaxkabel oder ein Cinchkabel mit BNC-Steckern.
Hinweis: Eine ausführliche Beschreibung der DVR-Videoeingänge finden Sie im
Abschnitt „1,3 RÜCKSEITE“ auf Seite 3.
2.2.1 Normaler Kameraanschluss
Hinweis: Für detaillierte Kamerainstallation und Anschluss, lesen Sie bitte die
entsprechende Bedienungsanleitung.
1) Anschluss am DVR-Videoeingang
Verbinden Sie in den Videoausgang der Kamera mit dem Videoeingang des DVR;
dazu verwenden Sie Koaxkabel oder Cinchkabel mit BNC-Stecker.
2) Anschluss am DVR-Audioeingang (Optional)
Verbinden Sie in den Audioausgang der Kamera mit dem Audioeingang des DVR
durch ein Koaxkabel oder Cinchkabel mit BNC-Steckern.
6
ANSCHLUSS UND EINRICHTUNG
3) Anschluss an die Stromversorgung
Schließen Sie die Kamera an die angegebene Stromversorgung an und stellen Sie
sicher, dass sie mit Strom versorgt wird.
2.2.2 PTZ Kameraanschluss (Nur für ausgewählte Modelle)
Die folgende Beschreibung bezieht auf unsere PTZ-Kamera.
Für die DVR Einstellung zur Steuerung der PTZ-Kamera lesen Sie bitte „5.5 PTZ
Kameraeinstellung“ auf Seite 38. Für Einzelheiten über die PTZ Kamerasteuerung und
Bedienung, lesen Sie bitte die entsprechende Bedienungsanleitung.
RJ11 Kabel
RS485-A: Rotes Kabel
RS485-B: Grünes Kabel
RJ11 Kabel
ROT (RS4585-A)
GRÜN (RS4585-B)
RJ11 Stecker
Das RJ11-Kabel ist nicht im Lieferumfang enthalten.
SCHRITT 1: Nehmen Sie ein RJ11-Kabel mit der korrekten Länge für Ihren
Anschluss.
Unterschiedliche RJ11 Stecker können unterschiedliche
Kabelausführungen haben, so dass der Anschluss unterschiedlich sein
kann. Wenn Sie den DVR nach Anschluss nicht steuern können, machen
Sie bitte den Anschluss des RJ11-Kabels mit dem DVR rückgängig.
SCHRITT 2: Entfernen Sie ein Ende der Isolierung des RJ11-Kabels.
Entfernen Sie ein Ende der isolierenden Schicht des RJ11-Kabels, um die
RS485-A- und RS485-B-Kabel zu finden. Entfernen Sie anschließend die
isolierende Schicht, um die Blankdrähte für den weiteren Anschluss
aufzudecken.
SCHRITT 3: Verdrehen Sie die RS485-A- und RS485-B-Kabel des RJ11-Kabels und
der Speed Dome Kamera.
Verdrehen Sie die RS485-A (rot) und RS485-B (grün) Kabel des
RJ11-Kabels mit den RS485-A (braun) und RS485-B (orange) Kabeln der
Speed Dome Kamera. Um die Blankdrähte zu schützen, benutzen Sie das
7
ANSCHLUSS UND EINRICHTUNG
Isolierungsklebeband, auf den verdrehten Drähten zu bedecken.
SCHRITT 4: Schließen Sie das andere Ende des RJ11-Kabels an den DVR an.
Löten Sie die RS485-A (rot) und RS485-B (grün) Kabel des RJ11-Kabels
an den entsprechenden Pin von der Lötmittelseite des optionalen D-Sub
Adapters.
Die Beschreibung der DVR PIN Konfiguration finden Sie unter „ANHANG 6
PIN KONFIGURATION“ auf Seite 95. Wenden Sie sich für weitere
Anschlussdetails bitte an Ihren Installateur.
SCHRITT 5: Einstellung der Speed Dome Kamera an der DVR Seite.
Gehen Sie zu „ADVANCED CONFIG“ l „REMOTE“, um die Speed Dome
Kamera einzustellen.
a) Wählen Sie das Gerät „PTZ“.
b) Stellen Sie die ID auf denselben Wert, der bei der Speed Dome Kamera
eingestellt worden ist. Die Standard ID der Kamera ist 000.
c) Wählen Sie das Protokoll „NORMAL“.
d) Stellen Sie die Baudrate auf denselben Wert, der bei der Speed Dome
Kamera eingestellt worden ist. Die Standard Baudrate der Kamera ist
2400.
ADVANCED CONFIG
KAMERA
ERKENNUNG
ALARM
NETZWERK
DISPLAY
AUFNAHME
REMOTE
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 W
DEVICE
PTZ
ID
000
PROTOKOLL
NORMAL
RATE
2400
X
EXIT
2.3 DVR Power An
Dieses Gerät darf nur mit der auf dem Typenschild angegebenen Stromversorgung
betrieben werden. Verbinden Sie das Netzkabel mit dem Netzteil. Stecken Sie
anschließend den Netzstecker in eine Steckdose. Die Netz LED wird leuchten.
Hinweis: Stellen Sie vor dem Einschalten des DVR bitte sicher, das die Kameras
angeschlossen sind und mit Strom versorgt werden, um die korrekte
Erkennung des Kameravideosystems zu gewährleisten, und prüfen Sie,
dass ein Monitor (entweder LCD oder CRT Monitor) an den DVR
angeschlossen ist, bevor der DVR eingeschaltet wird, um die korrekte
Erkennung der Videoausgabe zu gewährleisten.
Hinweis: Um sicherzustellen, dass Ihr DVR dauerhaft und vollständig funktioniert,
wird eine USV, Unterbrechungsfreie Stromversorgung (Optional), für
den konstanten Betrieb empfohlen.
8
2.4 Datums- und Uhrzeiteinstellung
Bevor Sie den DVR verwenden, stellen Sie bitte ZUERST das Datum und die Uhrzeit ein.
Hinweis: Bitte ändern Sie NICHT Datum oder Uhrzeit Ihres DVR, nachdem die
Aufnahmefunktion aktiviert wurde. Andernfalls gerät die Reihenfolge
der aufgenommenen Daten durcheinander; bei einer späteren
Zeit-Suche werden Sie die aufgenommene Datei nicht ohne weiteres
wiederfinden können. Falls Datum oder Uhrzeit aus Versehen nach dem
Aktivieren der Aufnahmefunktion geändert wurden, sollten Sie
sämtliche Festplattendaten löschen und die Aufnahme erneut starten.
Hinweis: Lassen Sie den DVR bei erstmaliger Benutzung bitte mindestens 48
Stunden lang eingeschaltet, nachdem Datum & Zeit korrekt eingestellt
wurden. Dies vermeidet eine Zurückstellung der DVR Zeit, nachdem der
DVR vom Stromnetz getrennt wurde. Wenn sich die DVR Zeit nach dem
Abtrennen von der Stromversorgung zurücksetzt, zum Beispiel bei
einem Stromausfall, und sich der Akku entleert, ersetzen Sie den Akku
bitte wie in „ANHANG 5 DVR BATTERIEWECHSEL“ auf Seite 57
beschrieben.
Klicken Sie mit rechts, um das DVR Passwort mit der Kennworttastatur einzugeben. Das
Standard-Administrator-Passwort ist 0000. Der Status wird von
(Tastensperre) zu
(Administrator) wechseln. Klicken Sie anschließend mit rechts, um das Hauptmenü
anzuzeigen und wählen Sie „SCHNELLSTART“
„TIME SETUP“, um Datum & Zeit
einzustellen.
SCHNELLSTART
GENERELL
TIME SETUP
DATUM
ZEIT
2009 / NOV / 17
15 : 35 : 53
EXIT
2.5 Festplatte löschen
Es wird empfohlen, alle Daten auf der Festplatte beim Einschalten des DVR zu löschen,
um sicherzustellen, dass die aufgenommenen Daten nicht mit anderen Daten, die vorher
auf der Festplatte gespeichert wurden, vermischt werden.
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“
„SYSTEMINFO“
„HDD LÖSCHEN“. Der DVR wird neu starten, wenn HDD Daten
gelöscht werden.
9
SYSTEM
TOOLS
SYSTEMINFO
USB SPECHER
BAUDRATE
HOST ID
R.E.T.R (Nur für ausgewählte Modelle)
AUTOM. TASTENSPERRE
HDD LÖSCHEN
STANPARD HERSTELLEN
REMOTE ID
2400
000
5
NIEMALS
HDD-0
SUBMIT
000
SERIELLER TYP
RS485
VIDEOFORMAT
NTSC
VERSION
1025-1011-1011-1012
EXIT
2.6 Kennworteinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“
„TOOLS“, um das DVR Passwort zu ändern.
Es gibt zwei Benutzerstufen: ADMIN & OPERATOR. Einzelheiten hierzu finden Sie unter
„4.4 Benutzerebenenschalter“ auf Seite 16.
SYSTEM
TOOLS
SYSTEMINFO
USB SPECHER
SPRACHE
ADMIN-PASSWORT
OPERATOR PASSWORT
UPGRADE
BACKUP CONFIG
RESTORE CONFIG
EXIT
10
DEUTSCH
SETUP
SETUP
SUBMIT
SUBMIT
SUBMIT
Grafische Benutzeroberfläche mit USB Maussteuerung
3. Grafische Benutzeroberfläche mit USB Maussteuerung
3.1 Anschluss der USB Maus
Schließen Sie Ihre USB Maus an einen der USB Ports an der Vorderseite des DVR an.
Prüfen Sie, ob das Maussymbol ( ) auf dem Bildschirm angezeigt wird, um
festzustellen, dass die USB Maus erkannt wurde.
Benutzen Sie Ihre Maus zur Eingabe des DVR Passworts mit der Passwort-Tastatur.
Das Standard-Administrator-Passwort ist 0000. Der Status wird von
zu
(Administrator) wechseln.
Hinweis: Im Hauptmenü können unter „SYSTEM“
(Tastensperre)
„TOOLS“ zwei
Benutzerebenen für den Zugriff auf den DVR festgelegt werden.
Einzelheiten hierzu finden Sie unter „4.4 Benutzerebenenschalter“ auf
Seite 16.
Passworteingabe
Schnellmenü: Schließen
3.2 Schnellmenüleiste
Bewegen Sie das Pfeilsymbol, um die Schnellmenüleiste zu erweitern und die folgenden
fünf Funktionen anzuzeigen:
Schnellmenü: Öffnen
Zur Anzeige des Kanalwechselfensters und
Auswahl eines Kanals. Einzelheiten hierzu
finden Sie unter „3.2.1 Kanalwechsel“ auf
Seite 16.
Zur Anzeige des Wiedergabesteuerungsfensters.
, um den zuletzt
Klicken Sie auf
aufgenommenen Videoclip abzuspielen oder
, um die Suchliste aufzurufen. Einzelheiten
hierzu finden Sie unter „4.3 Wiedergabe“ auf
Seite 20.
11
Grafische Benutzeroberfläche mit USB Maussteuerung
Schalten Sie zuerst den gewünschten Kanal
, um den
ein und klicken dann auf
Vergrößerungsmodus aufzurufen. Klicken und
ziehen Sie den roten Rahmen links unten im
Bildschirm, um den gewünschten Bereich
anzuzeigen. Klicken Sie 7, um diesen Modus
zu verlassen.
Zur Auswahl des Audiokanals: Im Livemodus
können nur die Live-Audiokanäle ausgewählt
werden.
Im Wiedergabemodus können die Live- und
Wiedergabe-Audiokanäle ausgewählt werden.
Aufruf des PTZ Modus und Anzeige des PTZ
Kamerasteuerungsfensters. Einzelheiten
hierzu finden Sie unter „3.2.2 Bedienfeld der
PTZ“ auf Seite 17.
Anzeige des Abschaltfeldes, um das System
entweder anzuhalten oder neu zu starten.
3.2.1 Kanalwechsel
Klicken Sie auf
in der Schnellmenüleiste, um das folgende Fenster anzuzeigen.
Hinweis: Der verfügbaren Tasten hängen von Ihrem Modell ab.
1~16
Videokanalnummer
Sequentielle Anzeige
Klicken, um zum gewünschten Kanal in Vollbild zu wechseln.
Klicken Sie diese Schaltfläche an, um die Kanäle ab dem CH1
einen nach dem anderen in Vollbild anzuzeigen. Nach Anzeige des
letzten Kanals wird wieder von CH 1 begonnen.
Wenn diese Funktion aktiviert ist, wird
angezeigt.
in der Statusleiste
4-fach-Anzeige
Drücken, um den 4 Kanal-Anzeigemodus anzuzeigen.
9-fach-Anzeige
Drücken, um den 9 Kanal-Anzeigemodus anzuzeigen.
16-fach-Anzeige
Drücken, um den 16 Kanal-Anzeigemodus anzuzeigen.
3.2.2 Bedienfeld der PTZ
Hinweis: Im PTZ Steuerungsmodus wird Hot Point unterstützt, um die
Kameraansicht nach einem Klick auf die angegebenen Punkte zu
bewegen.
12
Grafische Benutzeroberfläche mit USB Maussteuerung
Klicken Sie auf
in der Schnellmenüleiste, um das folgende Fenster anzuzeigen.
Kamera Menü
Eingabe
/
/
Klicken, um das Kamera-Hauptmenü aufzurufen.
Einzelheiten über jedes Kameramenü finden Sie in der
entsprechenden Bedienungsanleitung.
Klicken, um Ihre Auswahl zu bestätigen/das Menü
aufzurufen.
Aufwärts/Abwärts/
Links/Rechts
Klicken, um Ihre Auswahl aufwärts/abwärts/links/rechts
zu bewegen oder Einstellungen zu ändern.
/
Max. Vergrößern/
Verkleinern
Klicken, um das Bild maximal zu vergrößern/auf die
normale Bildgröße zu verkleinern.
/
Vergrößern/Verkleinern
Klicken, um das zu Bild zu vergrößern/verkleinern.
/
Fokus nah/fern
Klicken, um den Fokus des Bildes einzustellen.
Automodus
Klicken, um die Auto-Funktion zu aktivieren.
Vor der Benutzung müssen Sie eine entsprechende
Funktion zuweisen, die beim Klick auf „AUTO“ aktiviert
wird. Für Einzelheiten beziehen Sie sich bitte auf die
Bedienungsanleitung Ihrer PTZ-Kamera.
Klicken, um den voreingestellten PTZ Punkt einzugeben,
den Sie anzeigen möchten.
/
Voreingestellter Punkt
3.3 Hauptmenü
Führen Sie an einer beliebigen Stelle auf dem Bildschirm einen Rechtsklick aus, um das
Hauptmenü wie folgt anzuzeigen. Ein weiterer Rechtsklick beendet das Hauptmenü.
Einzelheiten über die Menüstruktur finden Sie unter „ANHANG 4
HAUPTMENÜ-STRUKTUR“ auf Seite 55.
Hauptmenü
SCHNELLSTART
Einstellung der Statusanzeige,
Bildeinstellungen, sowie Datum &
Zeit.
DATUM SETUP
Einstellung der Datumsanzeige
und Sommerzeit.
SYSTEM
Einstellung der
Systemkonfigurationen.
EVENT
INFORMATION
Zum Aufruf des
Ereignis-Suchmenüs.
ADVANCED
CONFIG
Einstellung von KAMERA,
ERKENNUNG, ALARM,
NETZWERK, DISPLAY,
AUFNAHME und REMOTE.
PLANEINSTELLUNG
Einstellung des Aufnahmetimers
und Erkennungstimers.
13
GRUNDBEDIENUNG
4. GRUNDBEDIENUNG
4.1 Live-Ansichtsseite
Systemzeit
Statusleiste
Verfügbare HDD
Kapazität
Aufnahme
Bewegung
Kanaltitel
Symbol
Funktion
Live-Audiokanal (1 ~
4)
Digitaler Zoom an
Symbol
Funktion
Audiokanal
wiedergeben (1 ~ 4)
Digitaler Zoom aus
Symbol
Funktion
Audiokanal aus
Timer-Aufnahme
Internet verbunden
LAN verbunden
Kein USB-Gerät
verbunden
Tastensperre
USB
Flash-Laufwerk/Gerät
verbunden
PTZ Modus ein
HDD überschreiben
Administrator
Operator
Sequenz
Bewegung
Aufnahme
Alarm
Netzwerk nicht
verbunden
USB Maus verbunden
4.2 Aufnahmesymbol
1)
Manuelle Aufnahme
Manuelle Aufnahme ist als Standard eingeschaltet (
und eine HDD installiert ist.
2)
), wenn der DVR gestartet wird
Ereignisaufnahme
Wenn die Bewegungserkennung oder der Alarm aktiviert ist, wird das
Bewegungssymbol ( ) oder das Alarmsymbol (
eines Alarms angezeigt.
3)
Timer-Aufnahme
Wenn die Timeraufnahme aktiviert ist, wird „
4)
) im Falle einer Bewegung oder
HDD überschreiben
14
“ auf dem Bildschirm angezeigt.
GRUNDBEDIENUNG
Die HDD überschreiben Funktion ist als Standard EIN geschaltet. „
Bildschirm angezeigt.
“ wird auf dem
4.3 Wiedergabe
Klicken Sie „
“ in der Schnellmenüleiste zur Anzeige des
Wiedergabesteuerungsfensters und
zur Wiedergabe des zuletzt aufgezeichneten
Videoclips oder
zum Aufruf der Suchliste.
Fortschrittsbalken
Schließen
Informationen
Wiedergabesteuerung
Ereignissuche
Hinweis: Damit die Wiedergabefunktion richtig arbeitet, müssen mindestens
8192 Einzelbilder aufgenommen worden sein. Falls nicht, wird die
Wiedergabe gestoppt. Wenn die Bildrate z.B. auf 30 BpS eingestellt ist,
sollte die Aufnahmezeit mindestens 273 Sekunden betragen (8192
Bilder/30 BpS), damit eine korrekte Wiedergabe möglich ist.
Hinweis: Während der Wiedergabe wird die Bildgröße der Aufnahme (FRAME,
FIELD oder CIF) auf dem Bildschirm angezeigt.
4.3.1 Wiedergabesteuerung
Schnell Vorwärts
Schneller
Rücklauf
/
Wiedergabe/
Pause
Stop
Langsame
Wiedergabe
/
Vorherige/
Nächste Stunde
Erhöht die Geschwindigkeit des schnellen Vorlaufs. Ein Mal
klicken für Vorlauf mit vierfacher Geschwindigkeit, zwei Mal
klicken für Vorlauf mit achtfacher Geschwindigkeit, usw. Die
maximale Vorlaufgeschwindigkeit beträgt das 32-fache.
Erhöht die Geschwindigkeit des schnellen Rücklaufs. Ein
Mal klicken für Rücklauf mit vierfacher Geschwindigkeit,
zwei Mal klicken für Rücklauf mit achtfacher
Geschwindigkeit, usw. Die maximale
Rücklaufgeschwindigkeit beträgt das 32-fache.
Zur sofortigen Wiedergabe des zuletzt aufgezeichneten
Videoclips. Zum Anhalten erneut klicken.
im Pausenmodus ein Mal, um einen Frame
Klicken Sie
nach vorne zu springen und
, um einen Frame zurück zu
springen.
Zum Anhalten der Videowiedergabe.
Ein Mal klicken, um die Wiedergabegeschwindigkeit auf 1/4
zu verringern, und zwei Mal klicken, um die
Wiedergabegeschwindigkeit auf 1/8 zu verringern.
Zum nächsten/vorherigen Stundenintervall springen, z.B.
11:00 ~ 12:00 oder 14:00 ~ 15:00, sowie Wiedergabe des
zuerst innerhalb dieser Stunde aufgenommenen Videoclips.
15
GRUNDBEDIENUNG
4.3.2 Ereignissuche
Klicken Sie
zur schnellen Suche der aufgezeichneten Dateien in vier Ereignislisten:
RECORD / MOTION / ALARM / TIME, oder wählen Sie FULL, um alle Ereignisprotokolle
anzuzeigen.
Zur schnellen Suche der gewünschten Zeit, wählen Sie „SCHNELLSUCHE“. Stellen Sie
den gewünschten Zeitabschnitt ein und wählen Sie „Start“ zur Wiedergabe des während
der angegebenen Zeit aufgezeichneten Videoclips.
4.3.3 Audio Playback
Klicken Sie
in der Schnellmenüleiste im Wiedergabemodus so lange wie nötig, um
Live- oder Wiedergabeaudio von Audiokanal 1 ~ 4 zu wählen.
Liveaudio von Audiokanal 1 ~ 4
(weiß).
Wiedergabeaudio von Audiokanal 1 ~ 4
(gelb).
Audiokanal nicht gewählt.
Hinweis: Um ein Videobackup mit Audio zu erstellen, stellen Sie sicher, dass die
Kamera, welche die Audiofunktion unterstützt, an den Video-in Kanal
und den Audio-in Kanal angeschlossen ist. Die Audiodaten von Audio
CH1 werden zum Beispiel zusammen mit den Videodaten von Video CH1
aufgezeichnet.
4.4 Benutzerebenenschalter
Bewegen Sie Ihre USB Maus im Tastensperrmodus ( ), um die
Passwort-Eingabetastatur anzuzeigen. Für den Zugriff auf den DVR gibt es zwei
Benutzerebenen: Administrator (
) & Operator (
).
Nach Eingabe des Administratorpassworts wird
in der Statusleiste des Bildschirms
angezeigt und alle Operationen sind möglich. Das Standard-Administrator-Passwort ist
0000.
Nach Eingabe des Benutzerpassworts wird
in der Statusleiste des Bildschirms
angezeigt und das Hauptmenü kann NICHT aufgerufen werden. Die Benutzerebene des
Bedieners muss im Hauptmenü unter „SYSTEM“
„TOOLS“ eingestellt werden.
Um die Benutzerebene zu wechseln, klicken Sie auf das aktuelle
Benutzerebenensymbol, um zum Tastensperrmodus zu wechseln. Bewegen Sie dann
Ihre Maus zur Anzeige der Passwort-Eingabetastatur und geben Sie das Passwort der
gewünschten Benutzerebene ein.
16
HÄUFIG BENUTZTE FUNKTIONEN
5. HÄUFIG BENUTZTE FUNKTIONEN
5.1 Schnellsuche
Drücken Sie an der DVR Vorderseite auf „LISTE“, um das Zeitsuchemenü wie folgt
anzuzeigen:
EVENT INFORMATION
FESTPLATTE
KANAL
W
SO
1
8
15
22
29
00
01
05
09
13
2009
MO
2
9
16
23
30
06
ALLE HDD
02
03
06
07
10
11
14
15
04
08
12
16
NOV
X
DI
3
10
17
24
MI
4
11
18
25
12
15 : 20
DO
5
12
19
26
FR
6
13
20
27
SA
7
14
21
28
18
24
SUBMIT
Schritt 1: Wählen Sie die Festplatte und den Kanal mit den Videodaten, die Sie suchen
möchten.
Schritt 2: Wählen Sie den Monat, der die zu suchenden Videodaten enthält, aus dem
Kalender aus. Die Tage mit aufgezeichneten Daten werden hervorgehoben.
Schritt 3: Wählen Sie den gewünschten Tag aus dem Kalender. Zeiten mit
aufgezeichneten Daten werden auf der Zeitleiste hervorgehoben.
Schritt 4: Klicken Sie auf „SUBMIT“, um den Videoclip sofort abzuspielen.
Zur Auswahl der Startzeit der Videowiedergabe bewegen Sie ihren
Mauscursor auf die hervorgehobene Zeit. Klicken Sie zur Bestätigung der Zeit,
wenn die unten stehende Zeitanzeige der gewünschten Zeit entspricht. Die
Videowiedergabe wird gleich nach der Bestätigung der Zeit aktiviert.
17
HÄUFIG BENUTZTE FUNKTIONEN
5.2 Aufnahme
5.2.1 Schnellaufnahmeeinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie
„SCHNELLSTART“
„GENERELL“
„AUFNAHMEKONFIGURATION“.
Klicken Sie auf „EINRICHTUNG“ zum individuellen Aufruf der Einstellungsseite für
manuelle Aufnahme, Ereignisaufname und Timer-Aufnahme.
SCHNELLSTART
GENERELL
TIME SETUP
KANAL TITEL
EVENT STATUS
DATUMSNAZEIGE
RECORED CONFING URATION
AN
AN
AN
SETUP
EXIT
a) Wählen Sie den Aufnahmetyp, nach dem Sie suchen möchten.
b) Unter „KANAL“, wählen Sie „ALLE“ zur Übernahme der hier getätigten Änderungen
für alle Kanäle.
SCHNELLSTART
MANUELL EREIGNIS TIMER
KANAL
BILDGRÖSSE
ALLE
CIF
I.P.S.
100
QUALITÄT
ALLERBESTE
EXIT
Oder wählen Sie „NACH KANAL“ aus, um die Bildgröße, Bilder pro Sekunde &
Bildqualität individuell für jeden Kanal einzustellen.
SCHNELLSTART
MANUELL EREIGNIS
KANAL
CH1
CH2
CH3
CH4
TIMER
BILDGRÖSSE
CIF
CIF
CIF
FIELD
I.P.S.
25
25
6
25
QUALITÄT
ALLERBESTE
ALLERBESTE
HOCH
ALLERBESTE
LOCK
AVAILABLE IPS: CIF 69 / FIELD 34 / FRAME 17
ANWENDEN
18
EXIT
HÄUFIG BENUTZTE FUNKTIONEN
Hinweis: Die zuzuweisenden IPS (image per second (Bilder pro Sekunde)) sind
für jede Bildgröße eines DVR festgelegt. Wenn Sie IPS zu jedem Kanal
zuweisen, wählen Sie „LOCK“ („SPERREN“), um sich an die
verbleibenden, verfügbaren IPS in jeder Bildgröße für den Rest der
Kanäle zu erinnern.
5.2.2 Detaillierte Aufnahmeeinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „ADVANCED
CONFIG“
„AUFNAHME“.
Hinweis: Bitte ändern Sie NICHT Datum oder Uhrzeit Ihres DVR, nachdem die
Aufnahmefunktion aktiviert wurde. Andernfalls gerät die Reihenfolge
der aufgenommenen Daten durcheinander; bei einer späteren
Zeit-Suche werden Sie die aufgenommene Datei nicht ohne weiteres
wiederfinden können. Falls Datum oder Uhrzeit aus Versehen nach dem
Aktivieren der Aufnahmefunktion geändert wurden, sollten Sie
sämtliche Festplattendaten löschen und die Aufnahme erneut starten.
ADVANCED CONFIG
KAMERA
ERKENNUNG
ALARM
NETZWERK
DISPLAY
AUFNAHME
REMOTE
MANUELLE AUFNAHME
EVENT AUFNAHME AKTIV
TIMER AUFNAHME AKTIV
PRE-ALARM AUFNAHME
ÜBERSCHREIBEN
EVENT AUFN. ALLE KANÄLE
ERZWUNGENES LOESCHEN
AUFNAHMEKONFIGURATION
AN
AN
AN
AN
AN
AUS
AUS
SETUP
EXIT
1)
MANUELLE AUFNAHME
Hier schalten Sie die manuelle Aufnahmefunktion an/aus.
2)
EVENT AUFNAHME AKTIV
Hier schalten Sie die Ereignisaufnahmefunktion an/aus.
3)
TIMER AUFNAHME AKTIV
Hier schalten Sie die Timeraufnahmefunktion an/aus.
4)
PRE-ALARM AUFNAHME
Hier entscheiden Sie, ob die Voralarm-Funktion ein- oder ausgeschaltet sein soll
(AN/AUS).
Wenn Voralarm- und Ereignisaufnahmefunktionen gleichzeitig aktiviert sind,
zeichnet der DVR bereits vor der Alarmauslösung/Bewegungserkennung 8MB
Daten auf.
19
HÄUFIG BENUTZTE FUNKTIONEN
5)
ÜBERSCHREIBEN
Wählen Sie „AN“, um zuvor aufgezeichnete Daten auf Ihrer HDD zu löschen, wenn
die HDD voll ist. Wenn diese Funktion aktiviert und die HDD voll ist, wird der DVR
8GB der ältesten Daten für dauerhafte Aufnahme ohne Hinweis überschreiben.
6)
EVENT AUFN. ALLE KANÄLE
Hier entscheiden Sie, ob Sie alle Kanäle (AN) oder den Kanal mit einem Ereignis
(AUS) aufzeichnen möchten.
7)
ERZWUNGENES LOESCHEN
Hier weisen Sie die maximale Anzahl von Aufnahmetagen von 01 bis 31 zu, nach
denen alle aufgezeichneten Daten entfernt werden oder wählen „AUS“, um diese
Funktion zu deaktivieren.
8)
AUFNAHMEKONFIGURATION
Bitte lesen Sie den Abschnitt „5.2.1 Schnellaufnahmeeinstellung“.
5.3 PLANEINSTELLUNG
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie
„PLANEINSTELLUNG“.
5.3.1 Aufnahme-Timer
Klicken Sie auf „AUFNAHME“. Unter „AUFNAHME-TIMER“, wählen Sie „AN“, um den
Aufnahme-Timer zu aktivieren, sowie Tag und Datum für diese Funktion auszuwählen.
PLANEINSTELLUNG
AUFNAHME
ERKENNUNG
ALARM
AUFNAHME-TIMER
0
2
4
AN
6
8
10
12
14
16
SO
MO
DI
MI
DO
FR
SA
EXIT
X-Achse
Y-Achse
0 bis 24 Stunden. Jede Zeitleiste steht für 30 Minuten.
Montag bis Sonntag.
20
18
20
22
24
HÄUFIG BENUTZTE FUNKTIONEN
5.3.2 BEWEGUNGS-TIMER
Klicken Sie auf „ERKENNUNG“. Unter „BEWEGUNGS-TIMER“, wählen Sie „AN“, um
den Aufnahme-Timer zu aktivieren, sowie Tag und Datum für diese Funktion
auszuwählen.
PLANEINSTELLUNG
AUFNAHME
ERKENNUNG
ALARM
BEWEGUNGS-TIMER
0
2
4
AN
6
8
10
12
14
16
18
20
22
24
SO
MO
DI
MI
DO
FR
SA
EXIT
X-Achse
Y-Achse
0 bis 24 Stunden. Jede Zeitleiste steht für 20 Minuten.
Montag bis Sonntag.
5.3.3 Alarm-Timer
Klicken Sie auf „ALARM“. Unter „ALARM TIMER“, wählen Sie „AN“, um den
Aufnahme-Timer zu aktivieren, sowie Tag und Datum für diese Funktion auszuwählen.
PLANEINSTELLUNG
AUFNAHME
ERKENNUNG
ALARM
ALARM TIMER
0
2
AN
4
6
8
10
12
14
16
SO
MO
DI
MI
DO
FR
SA
EXIT
X-Achse
Y-Achse
0 bis 24 Stunden. Jede Zeitleiste steht für 20 Minuten.
Montag bis Sonntag.
21
18
20
22
24
5.4 Erkennungseinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „ADVANCED
CONFIG“
„ERKENNUNG“.
ADVANCED CONFIG
KAMERA
ERKENNUNG
ALARM
NETZWERK
DISPLAY
AUFNAHME
REMOTE
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 W
SG
07
SR
03
SZ
02
ERKENNUNG
AUS
ALARM
AUS
BEREICH
EDIT
X
EXIT
1)
SG (Sensitivitätsgrad)
Mit „SG“ legen Sie die Empfindlichkeit beim Vergleich von zwei verschiedenen
Bildern fest. Je kleiner der Wert ist, desto höher ist die Empfindlichkeit der
Bewegungserkennung. Bei einem Wert von 00 ist die Empfindlichkeit am höchsten.
Die niedrigste Empfindlichkeitseinstellung liegt bei 15. Der Standardwert beträgt
07.
2)
SR (Räumliche Sensitivität)
„SR“ legt die Empfindlichkeit bei der Erkennung von Objektgrößen (Anzahl der
Raster) auf dem Bildschirm fest. Je kleiner der Wert ist, desto höher ist die
Empfindlichkeit der Bewegungserkennung.
Bei einem Wert von 00 ist die Empfindlichkeit am höchsten. Die niedrigste
Empfindlichkeitseinstellung liegt bei 15. Die Vorgabeeinstellung ist 03.
Hinweis: Der Standardwert von SR liegt bei 03, das bedeutet, dass das System
ausgelöst wird, wenn ein Objekt über mehr als drei Raster erkannt wird.
Daher muss der SR-Wert grundsätzlich niedriger als die Anzahl von
Rastern sein, die Sie für den Bewegungserkennungsbereich festlegen.
3)
SZ (Sensitivitätszeit)
„SZ“ legt fest, wie lange ein Objekt im Erkennungsbereich bleiben muss, um die
Aufnahme auszulösen. Je kleiner der Wert ist, desto höher ist die Empfindlichkeit
der Bewegungserkennung.
Bei einem Wert von 00 ist die Empfindlichkeit am höchsten. Die niedrigste
Empfindlichkeitseinstellung liegt bei 15. Die Vorgabeeinstellung ist 02.
4)
ERKENNUNG
Diese Option wählen Sie, wenn Sie die Bewegungserkennung für den
ausgewählten Kanal einschalten möchten (AN/AUS).
22
5)
ALARM
Wählen Sie abhängig von Ihrer Installation N.C./N.O aus. Der Alarm-Standardwert
ist AUS.
6)
BEREICH
Klicken Sie auf „EDIT“, um die Kanaltitel einzugeben (bis zu 6 Zeichen).
Es gibt 16 x 12-Raster pro Kamera für sämtliche KanäleRosarote Blöcke
repräsentieren den Bereich, in dem keine Bewegungen erkannt werden;
transparente Blöcke kennzeichnen den Erkennungsbereich.
5.5 PTZ Kameraeinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „ADVANCED
CONFIG“
„REMOTE“.
ADVANCED CONFIG
KAMERA
ERKENNUNG
ALARM
NETZWERK
DISPLAY
AUFNAHME
REMOTE
CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 W
DEVICE
PTZ
ID
00
PROTOKOLL
NORMAL
RATE
2400
X
EXIT
1)
DEVICE
Wählen Sie „PTZ“ für die PTZ-Kamera.
2)
ID
Klicken Sie auf den aktuellen Wert, um die ID Nummer (0 ~ 255) für die
angeschlossene PTZ-Kamera, falls nötig einzustellen.
Stellen Sie sicher, dass die ID Einstellung der Kamera mit dieser Einstellung
übereinstimmt. Anderenfalls wird der DVR das Gerät nicht steuern können.
Hinweis: Um die Standard-ID der PTZ-Kamera zu erfahren, lesen Sie bitte die
entsprechende Bedienungsanleitung.
3)
PROTOKOLL
Hier können Sie zwischen NORMAL (unserem Protokoll), dem P-D (PELCO-D)
oder P-P (PELCO-P) Protokoll wählen.
4)
RATE
Hier wählen Sie die Baudrate der angeschlossenen PTZ-Kamera aus
(2400/4800/9600/19200/57600/115200).
Stellen Sie sicher, dass die Baudraten-Einstellung der Kamera mit dieser Einstellung
übereinstimmt. Anderenfalls wird der DVR das Gerät nicht steuern können.
23
Hinweis: Um die Standard-Baudrate der PTZ-Kamera zu erfahren, lesen Sie bitte
die entsprechende Bedienungsanleitung.
5.6 Systemeinstellung
5.6.1 Kennworteinstellung
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“
„TOOLS“.
SYSTEM
TOOLS
SYSTEMINFO
USB SPECHER
SPRACHE
ADMIN-PASSWORT
OPERATOR PASSWORT
UPGRADE
BACKUP CONFIG
RESTORE CONFIG
DEUTSCH
SETUP
SETUP
SUBMIT
SUBMIT
SUBMIT
EXIT
1)
ADMIN-PASSWORT
Klicken Sie auf „SETUP“, um das Administratorkennwort zu ändern. Das
Standard-Administrator-Passwort ist 0000.
Geben Sie das DVR Passwort ein, wenn Sie dazu aufgefordert werden und
wird
auf der Statusleiste des Bildschirms angezeigt und alle Funktionen verfügbar sein.
2)
OPERATOR PASSWORT
Klicken Sie auf „SETUP“, um das Bedienerkennwort zu ändern..
Geben Sie das DVR Passwort ein, wenn Sie dazu aufgefordert werden und
wird auf der Statusleiste des Bildschirms angezeigt und auf das Hauptmenü kann
NICHT zugegriffen werden.
5.6.2 System Upgrade
Hinweis: Das DVR System-Upgrade könnte all Ihre HDD Daten löschen, wenn
Ihre genutzte Systemversion zeitlich zu stark von der aktuellsten
Version abweicht. Prüfen Sie Ihre genutzte Firmware daher vor dem
Upgrade des DCR Systems mit Ihrem Installateur oder Händler und
erstellen Sie falls nötig ein Video-Backup.
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“
„TOOLS“
„UPGRADE“.
Speichern Sie die Dateien, die Sie von Ihrem Installateur oder Händler erhalten haben,
auf dem kompatiblen USB-Flash-Laufwerk und verbinden Sie das Laufwerk mit dem
USB-Anschluss an der Vorderseite des Geräts.
Klicken Sie anschließend auf „SUBMIT“, um das Upgrade zu starten.
24
Hinweis: Bevor Sie das USB-Flash-Laufwerk verwenden, verwenden Sie bitte
Ihren PC, um das USB-Flash-Laufwerk mit dem Format „FAT32“ zu
formatieren. Eine Liste von kompatiblen USB Flash-Laufwerken finden
Sie in „ANHANG 2 LISTE DER KOMPATIBLEN USB FLASH
LAUFWERKE“ auf Seite 53.
5.6.3 Backup- & Wiederherstellungskonfiguration
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“
„TOOLS“
„BACKUP CONFIG“ oder „RESTORE CONFIG“.
Mit diesen beiden Funktionen können Sie die aktuellen Konfiguration nach einem
Upgrade beibehalten oder eine DVR Konfiguration an einen anderen DVR senden.
Schließen Sie vor einem DVR Upgrade ein kompatibles USB Flash-Laufwerk an den
USB Port an und wählen Sie „SUBMIT“ unter „BACKUP CONFIG“ um die aktuellen DVR
Konfigurationen in eine Datei „System.bin“ zu kopieren und auf Ihrem
USB-Flashlaufwerk zu speichern.
Um DVR Konfigurationen nach einem DVR Upgrade wiederherzustellen, schließen Sie
das USB-Flash Laufwerk, das die „System.bin“ enthält, an den USB Port an und wählen
Sie „SUBMIT“ unter „RESTORE CONFIG“.
5.6.4 Video-Backup
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“
„USB SPECHER“ oder „DVD BACKUP“.
Hinweis: DVD BACKUP ist nur für ausgewählte Modelle verfügbar. Für weitere
Einzelheiten prüfen Sie die bitte Spezifikationen Ihres DVR Modells.
Schließen Sie ein kompatibles USB Flash-Laufwerk an den USB Port an der Vorderseite
an oder drücken Sie auf , um den DVD-Brenner zu öffnen und eine DVD-ROM oder
CD-ROM einzulegen.
Hinweis: Bevor Sie das USB-Flash-Laufwerk verwenden, verwenden Sie bitte
Ihren PC, um das USB-Flash-Laufwerk mit dem Format „FAT32“ zu
formatieren. Eine Liste von kompatiblen USB Flash-Laufwerken finden
Sie in „ANHANG 2 LISTE DER KOMPATIBLEN USB FLASH
LAUFWERKE“ auf Seite 53.
Hinweis: Eine Liste von kompatiblen CD- / DVD-ROM-Laufwerken finden Sie in
„ANHANG 8 LISTE DER KOMPATIBLEN DVD- /
CD-ROM-LAUFWERKE“ auf Seite 62.
25
SYSTEM
TOOLS
SYSTEMINFO
USB SPECHER
DVD BACKUP
STARTZEIT
STARTTIME
ENDZEIT
ENDTIME
KANAL
01
05
09
13
FESTPLATTE
BACKUP
GROESSE: 554MB
EXIT
2009/NOV/19
08:30:21
2009/NOV/19
17:59:29
02
03
04
06
07
08
10
11
12
14
15
16
ALLE HDD
SUBMIT
SUBMIT
VERFÜGBARE GRÖSSE: 3788.0MB
1)
STARTZEIT / STARTZEIT
Auswahl des Startdatums & Zeit.
2)
ENDZEIT / TIME
Auswahl des Enddatums & Zeit.
3)
KANAL
Klicken, um den/die Kanal/Kanäle auszuwählen.
4)
FESTPLATTE
Auswahl der Festplatte mit den benötigten Videodaten oder „ALLE HDD“.
5)
BACKUP
Klicken Sie auf „SUBMIT“, um das Backup zu starten.
6)
GROESSE
Um die zu erwartende Größe des Backup-Videos vor dem Backup
anzuzeigen, klicken Sie auf „SUBMIT“, um die Berechnung zu starten.
Backupdatei-Wiedergabe
Im Laufe der Sicherung wird auch ein Datei-Player Installationsprogramm
„PLAYER.EXE“ auf das USB Flash-Laufwerk kopiert; die Meldung „CHECK
PLAYER“ wird auf dem Bildschirm angezeigt.
Hinweis: Die maximale Anzahl von Backupdateien auf der CD-ROM oder
DVD-ROM beträgt 41.
Schließen Sie Ihr USB Flash-Laufwerk an oder legen Sie die CD oder DVD in
das DVD-Rom Laufwerk Ihres PC ein. Installieren Sie die Datei „PLAYER.EXE“.
Machen Sie einen Doppelklick auf eine Backupdatei, um sie direkt auf Ihrem
PC abzuspielen und zu sehen, ob das Backup erfolgreich war.
Hinweis: Die PC-Betriebssysteme Windows 7, Vista, XP und 2000 werden
unterstützt.
26
5.6.5 Alle HDD Daten löschen
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „SYSTEM“
„SYSTEMINFO“
„HDD LÖSCHEN“.
SYSTEM
TOOLS
SYSTEMINFO
USB SPECHER
BAUDRATE
HOST ID
R.E.T.R. (Nur für ausgewählte Modelle)
AUTOM. TASTENSPERRE
HDD LÖSCHEN
STANPARD HERSTELLEN
REMOTE ID
SERIELLER TYP
2400
000
5
NIEMALS
HDD-0
SUBMIT
000
RS485
VIDEOFORMAT
NTSC
VERSION
1010-1005-1006-1007
EXIT
Wählen Sie die HDD, die Sie löschen möchten und klicken Sie „JA“ zur Bestätigung oder
„NEIN“ zum Abbrechen.
Es wird empfohlen alle Daten auf der Festplatte zu löschen, wenn:
Der DVR zum ersten Mal benutzt wird, um sicherzustellen, dass die
aufgenommenen Daten nicht mit anderen Daten, die vorher auf der Festplatte
gespeichert wurden, vermischt werden.
DVR Datum und Zeit versehentlich geändert wurden, wenn die Aufnahmefunktion
aktiviert ist. Andernfalls gerät die Reihenfolge der aufgenommenen Daten
durcheinander; bei einer späteren Zeit-Suche werden Sie die aufgenommene
Datei nicht ohne weiteres wiederfinden können.
5.7 Netzwerk
Die unten stehende Beschreibung gilt nur für den Netzwerktyp STATISCH. PPPOE und
DHCP Einstellungen müssen Sie im „Video Viewer“ vornehmen.
Für weitere Einzelheiten laden Sie bitte die ausführliche Bedienungsanleitung für „Video
Viewer“ von der folgenden Adresse:
http://www.surveillance-download.com/user/CMS.pdf.
STATISCH
ADVANCED CONFIG
KAMERA
ERKENNUNG
ALARM
NETZWERK
DISPLAY
AUFNAHME
REMOTE
NETZWERK-TYP
IP
GATEWAY
NETZMASKE
PRIMÄRE DNS
SEKUNDÄRE DNS
PORT
NETZWERKSETUP
SPEICHERN
STATISCH
192.168.001.010
192.168.001.254
255.255.255.000
168.095.001.001
139.175.055.244
0080
ANWENDEN
EXIT
27
1)
NETZWERK-TYP
Sie können den Netzwerktyp auf STATISCH einstellen und sämtliche
erforderlichen Parameter festlegen.
2)
NETZWERKINFORMATIONEN (IP/GATEWAY/NETZMASKE)
Geben Sie sämtliche Informationen ein, die Sie von Ihrem ISP
(Internetdienstanbieter) erhalten haben.
3)
DNS (PRIMÄRE DNS / SEKUNDÄRE DNS)
Geben Sie die IP-Adresse des DNS-Servers (Domain Name Server) ein, die Sie
von Ihrem ISP (Internetdienstanbieter) erhalten haben.
4)
PORT
Gültige Werte liegen zwischen 1 und 9999. Der Standardwert ist 80. Üblicherweise
wird für HTTP der TCP-Port 80 genutzt. Allerdings kann es unter Umständen
ratsam sein, aus Flexibilitäts- und Sicherheitsgründen eine andere Portnummer zu
wählen.
5)
NETZWERKSETUP SPEICHERN
Drücken Sie „ANWENDEN“, um die Einstellung zu bestätigen.
5.8 Ereignisbenachrichtigung
Zur Einstellung von Ereignisbenachrichtigungen an FTP/E-Mail von diesem DVR.
Hinweis: Diese Funktion setzt einen Zugriff auf das Internet voraus. Bitte stellen
Sie sicher, dass Ihr Internetzugang für diese Funktion verfügbar ist.
5.8.1 FTP
Wenn diese Funktion aktiviert ist und ein Ereignis eintritt, wird eine HTML Datei inklusive
Link an die angegebene FTP Seite gesendet. Klicken Sie auf den Link, um auf diesen
DVR zuzugreifen und die Ereignisaufnahme zu überprüfen.
ADVANCED CONFIG
KAMERA
ERKENNUNG
ALARM
NETZWERK
DISPLAY
AUFNAHME
REMOTE
NETZWERK SNTP FTP E-MAIL
FTP ALERT
AN
USERNAME
MANAGER
PASSWORT
●●●●●●
SERVER
192.168.2.32
PORT
0021
DIRECTORY
UPLOAD
EXIT
28
5.8.2 E-MAIL
Wenn diese Funktion aktiviert ist und ein Ereignis eintritt, wird eine HTML Datei inklusive
Link an die angegebene E-Mail Adresse gesendet. Klicken Sie auf den Link, um auf
diesen DVR zuzugreifen und die Ereignisaufnahme zu überprüfen.
ADVANCED CONFIG
KAMERA
ERKENNUNG
ALARM
NETZWERK
DISPLAY
AUFNAHME
REMOTE
NETZWERK SNTP FTP E-MAIL
E-MAIL ALERT
AN
SMTP SERVER
SMTP.GMAIL.COM
PORT
465
MAIL FROM
MANAGER
SSL ENCRYPTION
AN
VERIFY PASSWORD
AN
USERNAME
MANAGER
PASSWORT
●●●●●●
RECEIVER
SETUP
EXIT
5.9 Unterstützte VGA Auflösungen
Sie können die Auflösung in Abhängigkeit zu Ihrem Anzeigemonitor ändern.
Klicken Sie mit rechts, um das Hauptmenü anzuzeigen und wählen Sie „ADVANCED
CONFIG“
„DISPLAY“.
ADVANCED CONFIG
KAMERA
DE-INTERLACE
AUS
ERKENNUNG
VOLLBILD DAUER
03
ALARM
QUADANZEIGE DAUER
03
NETZWERK
STANDBILD DAUER
03
DISPLAY
ANZEIGE VERSTECKEN
AN
AUFNAHME
HDD ANZEIGE MODE
GROESSE
REMOTE
VGA AUSGANG
1024 x 768
ALPHA BLENDING
200
EXIT
Gehen Sie zu „VGA AUSGANG“, und wählen Sie die gewünschte VGA-Auflösung aus.
Es stehen die folgenden drei Optionen zur Auswahl:
1024 x 768 (Standard)
1280 x 1024
1600 x 1200
Hinweis: Um die beste Bildqualität auf Ihrem Monitor zu erreichen, stellen Sie
sicher (1), dass die gewählte Auflösung des DVR VGA Ausgangs von
Ihrem Monitor unterstützt wird und (2) die Einstellungen des VGA
Ausgangs sowohl auf dem LCD Monitor als auch dem DVR identisch sind.
Falls das Bild nicht richtig positioniert oder skaliert ist, rufen Sie bitte
das Monitormenü zur Einstellung auf. Für Einzelheiten beziehen Sie sich
bitte auf die Bedienungsanleitung Ihres LCD Monitors.
29
FERNGESTEUERTE BEDIENUNG
6. FERNGESTEUERTE BEDIENUNG
Sie können den DVR fern über die mitgelieferte, lizenzierte Software „Video Viewer“,
Internet Explorer Webbrowser und den QuickTime Player von Apple steuern.
6.1 Mitgelieferte, lizenzierte Software
Die unten stehenden Abschnitte beschreiben häufig verwendete Funktionen des Video
Viewer. Für weitere Einzelheiten über diese Software und Netzwerkeinstellungen laden
Sie bitte die ausführliche Bedienungsanleitung von der folgenden Adresse:
http://www.surveillance-download.com/user/CMS.pdf
6.1.1 Installation und Netzwerkverbindung
1)
Softwareinstallation
Schritt 1: Legen Sie die mitgelieferte CD in Ihr CD-ROM oder DVD-ROM Laufwerk.
Das Programm wird automatisch ausgeführt.
Schritt 2: Klicken Sie auf „Download The Latest Version“ (Aktuellste Version
herunterladen) unter „Licensed Software AP“ (Lizensierter Software AP),
um die aktuellste Version von Video Viewer aus dem Internet zu laden.
Schritt 3: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation
abzuschließen. Wenn die Installation abgeschlossen ist, wird ein
Verknüpfungssymbol „
2)
“ auf Ihrem PC Desktop abgelegt.
Netzwerkverbindung
Lokale Verbindung (über das LAN)
LAN wird verwendet, wenn das erste Mal per Fernzugriff auf den DVR
zugegriffen wird und Sie die Netzwerkeinstellungen Ihres DVR abhängig
von Ihrem Netzwerktyp im Voraus konfigurieren müssen.
a) Verbinden Sie den DVR über ein RJ45-Netzwerkkabel mit dem PC. Die
Standardwerte des DVRs sind wie folgt:
Element
Standardwert
IP-Adresse
192.168.1.10
Benutzername admin
Passwort
admin
Port
80
b) Die IP-Adresse des PCs sollte auf „192.168.1.XXX“ (1 bis 255; die 10 darf nicht
genutzt werden) eingestellt werden, damit sich der PC und der DVR innerhalb
derselben Domäne befinden.
30
FERNGESTEUERTE BEDIENUNG
c) Doppelklicken Sie auf das Symbol „
“ auf Ihrem PC-Desktop, um das
Bedienfeld der Software zu öffnen. Standardmäßig wird das „Address
Book“ (Adressbuch) auf der rechten Seite des Bedienfeldes der angezeigt.
d) Klicken Sie auf „ “
„
“, um die Standard-IP-Adresse, den
Benutzernamen, das Passwort und die Portnummer des zu verbindenden DVR
einzugeben.
ODER
Klicken Sie auf „
“
„
“, um nach verfügbaren IP-Adressen der
anderen DVRs in derselben Domäne Ihrer PC-IP-Adresse zu suchen. Die
gefundenen Adressen werden aufgelistet und können durch Klicken auf
„
“ zu dem Adressbuch hinzugefügt werden.
e) Doppelklicken Sie auf die IP-Adresse, die Sie soeben zum Adressbuch
hinzugefügt haben, um sich anzumelden.
Fernverbindung (über das Internet)
Wenn die Netzwerkkonfiguration Ihres DVR abgeschlossen wurde, können Sie auf
Ihren DVR direkt über das Internet zugreifen.
a) Doppelklicken Sie auf das Symbol „
“ auf Ihrem PC-Desktop, um das
Bedienfeld der Software zu öffnen. Standardmäßig wird das „Address
Book“ (Adressbuch) auf der rechten Seite des Bedienfeldes der angezeigt.
b) Klicken Sie auf „ “
„
“, um die IP-Adresse, den Benutzernamen, das
Passwort und die Portnummer des zu verbindenden DVR einzugeben.
ODER
Klicken Sie auf „
“
„
“, um nach verfügbaren IP-Adressen der
anderen DVRs in derselben Domäne Ihrer PC-IP-Adresse zu suchen. Die
gefundenen Adressen werden aufgelistet und können durch Klicken auf
„
“ zu dem Adressbuch hinzugefügt werden.
c) Doppelklicken Sie auf die IP-Adresse, die Sie soeben zum Adressbuch
hinzugefügt haben, um sich anzumelden.
31
FERNGESTEUERTE BEDIENUNG
6.1.2 Steuerungsfenster Übersicht
Es stehen zwei Steuerungsfenster zur Verfügung und können auf Ihre
Nutzungsgewohnheiten angepasst werden.
Vereinfachte Version (Standard)
Adressbuch
Schnappschuss
Verschiedenes
Informationen
Protokoll
DVR-Steuerung
Aufnahme
Version
Minimieren
Vollfunktion-Anzeigewechsel
Ereignisbenachrichtigung
& Schnell-Prüfliste
Programm schließen
180° Bilddrehung
Schnappschuss
Schließen aller Ansichten
Schließen der aktuellen Ansicht
Originalgröße
Vollbild
Anzeigemodusschalter
32
Audio Lautstärke (Nur für
ausgewählte Modelle)
FERNGESTEUERTE BEDIENUNG
Vollfunktionsversion
180° Bilddrehung
Schnappschuss
Informationen
Ereignisbenachrichtigung &
Schnell-Prüfliste
Programm schließen
Vereinfachter
Anzeigewechsel
Minimieren
Version
Einstellungen
DVR-Steuerung
PTZ-Steuerung
Schließen aller Ansichten
Fensteransicht: 1-fach
Schließen der aktuellen Ansicht
Fensteransicht: 4-fach
Originalgröße
Fensteransicht: 6-fach
Vollbild
Fensteransicht: 9-fach
Fensteransicht: 13-fach
Emap
Aufnahme
Schnappschuss
Audio Lautstärke
(Nur für
ausgewählte
Modelle)
Verschiedenes
Protokoll
Fensteransicht: 16-fach
Hauptschaltflächen Übersicht
Schaltfläche
Vereinfacht Vollfunktion
Funktion
Adressbuch
Verschiedenes
33
Beschreibung
Klicken Sie diese Schaltfläche an, um die
voreingestellte(n) IP-Adresse(n) anzuzeigen. Sie
können IP-Adressen zur Fernanmeldung bei dem
DVR hinzufügen, entfernen oder suchen.
Klicken Sie diese
Schaltfläche an, um die
Remote Config
(Remote Konfig)
DVR-Einstellungen
vorzunehmen.
Klicken Sie diese
Record Setting
Schaltfläche an, um die
(AufnahmeeinsteAufnahmeeinstellungen
llungen)
vorzunehmen.
Klicken Sie diese
Schaltfläche an, um die
Sprache dieses
Custom Setting
Programms zu ändern.
(Manuelle
Die Sprachumstellung
Einstellung)
wird übernommen, wenn
dieses Programm
geschlossen und wieder
ausgeführt wird.
FERNGESTEUERTE BEDIENUNG
Schaltfläche
Vereinfacht Vollfunktion
/
/
Funktion
Beschreibung
Protokoll
Klicken Sie diese Schaltfläche an, um alle Ereignisund Aufnahmeeinträge anzuzeigen, die gewünschten
Einträge nach dem Datum zu suchen oder die
Aufnahme des ausgewählten Eintrags
wiederzugeben.
Aufnahme/
Aufnahme beenden
Klicken Sie diese Schaltfläche an, um eine manuelle
Aufnahme zu starten/beenden.
Schnappschuss
Informationen
DVR-Steuerung
Klicken Sie diese Schaltfläche an, um einen
Schnappschuss von der vorliegenden Anzeige zu
machen. Der Schnappschuss wird in dem Verzeichnis,
das Sie unter „Record
Setting“ (Aufnahmeeinstellungen) angegeben haben,
gespeichert.
Klicken Sie diese Schaltfläche an, um Informationen
zu der aktuellen Netzwerkverbindung anzuzeigen.
Klicken Sie diese Schaltfläche an, um das
DVR-Bedienfeld zu öffnen und damit den DVR fern zu
steuern.
6.1.3. Allgemeine Bedienung
Aufnahme
Um eine Fernaufnahme, falls ein Ereignisalarm auf der Seite des DVRs ausgelöst wird,
zu ermöglichen, klicken Sie bitte auf „
“ oder „
“ → „
“, um zur Seite „Record
Setting“ (Aufnahmeeinstellungen) zu gelangen.
Auf der Seite „Record Setting“ (Aufnahmeeinstellungen) können Sie die folgenden
Elemente einstellen:
34
FERNGESTEUERTE BEDIENUNG
‧Aufnahmetyp
‧Festplatte überschreiben
‧Vor-/Nach-Alarm der Aufnahmezeit
‧Aufnahmezeit Einstellung
‧Aufnahmepfad
Wenn die Option „Manual“ (Manuell) angehakt ist, dann wird eine manuelle Aufnahme
sofort durch Anklicken des Symbols „
“ oder „
“ auf dem Bedienfeld gestartet.
Die Aufnahmen werden in der angegebenen Position gespeichert.
Wenn die Option „Motion“ (Bewegung) und/oder „Alarm“ angehakt ist, dann wird die
Aufnahmefunktion an der Gegenstelle durch Auslösen eines Ereignisses an der Seite
des DVR aktiviert. Die Aufnahmen werden in der angegebenen Position gespeichert.
Wiedergabe
Um eine Aufnahme wiederzugeben, klicken Sie bitte auf „
“ oder „
“ und wählen
anschließend den Reiter „Record“ (Aufnahme) oder „Backup“. Standardmäßig wird eine
Liste mit allen Aufnahmen angezeigt. Sie können die Protokolleinträge anordnen, um die
Suche zu beschleunigen.
Um eine Aufnahme sofort wiederzugeben, wählen Sie bitte einen Protokolleintrag aus
der Liste und klicken anschließend auf „Play“ (Wiedergabe). Als Alternative klicken Sie
doppelt auf den gewünschten Protokolleintrag.
35
FERNGESTEUERTE BEDIENUNG
Sicherung über das Netzwerk
Klicken Sie bitte auf „
“ → „
“ oder „
“, um die Seite „Backup“ wie folgt zu
öffnen. Sie können einen bestimmten Zeitbereich oder ein bestimmtes Ereignis
auswählen, um eine Videosicherung aus der Ferne auszuführen.
Die Datei(en), die Sie sichern, werden von der aktuell ausgewählten IP-Adresse stammen.
Funktion
HDD Number/Channel
(HDD-Nummer/Kanal)
Download nach der Zeit
Download nach dem Ereignis
File Path (Dateiverzeichnis)
Simultaneous Playback
(Gleichzeitige Wiedergabe)
Download/Cancel
(Nachladen/Abbrechen)
Beschreibung
Geben Sie die Festplatte (HDD-Nummer) und die Kanalnummer
(Kanal) an, die bzw. der die gesuchten Videodaten enthält.
Geben Sie den Zeitbereich für die gesuchten Videodaten an, indem
Sie die „Start Time“ (Startzeit) und „End Time“ (Endzeit) festlegen.
Wählen Sie einen Ereigniseintrag aus der Ereignisliste aus. Diese
Liste zeigt die neuesten bis ältesten Protokolleinträge in dem
angegebenen DVR an.
‧Um die gesuchten Ereignisse schnell zu finden, markieren bzw.
demarkieren Sie bitte die zutreffenden bzw. nicht zutreffenden
Ereignistypen „System“, „Manual“ (Manuell), „Alarm“ und
„Motion“ (Bewegung). Wählen Sie anschließend den gewünschten
Protokolleintrag.
‧Klicken Sie auf „Prev. Page“ (Vorherige Seite) bzw. „Next
Page“ ( Nächste Seite), um die anderen Protokolleinträge, die nicht
auf der vorliegenden Seite erscheinen, anzuzeigen.
‧Klicken Sie auf „Reload“ (Aktualisieren), um die Ereignisliste zu
aktualisieren.
Hier geben Sie die Position an, in der die Sicherungsdateien
gespeichert werden.
Um die Sicherungsbilder gleichzeitig während des
Downloadvorgangs anzeigen zu lassen, haken Sie bitte die Option
„Simultaneous Playback“ (Gleichzeitige Wiedergabe) an. Die
Sicherungsbilder werden darauf während der Übertragung zu dem
PC oder Notebook angezeigt.
Demarkieren Sie die Option „Simultaneous Playback“ (Gleichzeitige
Wiedergabe), wenn Sie Bilder ohne Vorschau sichern möchten.
Daraufhin wird nur eine Meldung angezeigt, die Sie über die
gebrauchte Zeit, den aktuellen Status und den Speicherort informiert.
Klicken Sie auf „Download“ (Nachladen), um die Videosicherung zu
starten. Durch Klicken auf „Cancel“ (Abbrechen) brechen Sie den
Vorgang ab.
36
FERNGESTEUERTE BEDIENUNG
Firmware Upgrade
Diese Funktion wird verwendet, um die Funktionen Ihres DVR zu aktualisieren.
Hinweis: Bevor Sie diese Funktion verwenden, stellen Sie sicher, dass Sie die
korrekten Upgradedateien haben, welche von Ihrem Installateur oder
Händler zur Verfügung gestellt werden.
Schritt 1: Klicken Sie auf „
“ und wählen Sie die IP-Adresse Ihres Gerätes im
Adressbuch aus.
Schritt 2: Klicken Sie auf „
“, um die Aktualisierungsseite „Update Server“ („Server
aktualisieren“) anzuzeigen.
1. Adressbuch
2. Adresse auswählen
3. Server aktualisieren
Schritt 3: Klicken Sie auf „Add“ („Hinzufügen“), um nach den Upgradedateien zu suchen.
Schritt 4: Klicken Sie auf „Upgrade Firmware“ („Firmware aktualisieren“), um das
Firmware-Upgrade zu starten.
Hinweis: Für den Abschluss des Upgrades werden einige Minuten benötigt.
Trennen Sie das Gerät während des Firmware-Upgrades nicht von der
Stromversorgung. Anderenfalls könnte das Upgrade fehlschlagen. Das
Gerät wird nach dem Upgrade neu starten.
Schritt 5: Wählen Sie die IP-Adresse des Gerätes und klicken Sie erneut auf „
um zu prüfen, dass die Firmware aktualisiert wurde.
37
“,
FERNGESTEUERTE BEDIENUNG
6.1.4. E-Map
Video Viewer ist auch eine Central Management System (CMS) Software, die eine
Netzwerksteuerung & Verwaltung von bis zu 16 Geräten ermöglicht.
Hinweis: Bevor Sie diese Funktion verwenden, stellen Sie sicher, dass Video
Viewer an alle Geräte (bis zu 16), die Sie überwachen möchten,
angeschlossen ist.
E-Map ist NUR verfügbar, wenn das Steuerungsfenster in die Vollfunktionsversion
geschaltet ist.
Hinzufügen einer E-Map Gruppe
SCHRITT 1: Klicken Sie in der vereinfachten Version auf „ “, um das
Steuerungsfenster in die Vollfunktionsversion zu schalten und klicken Sie
auf „
“, um die E-Map wie folgt anzuzeigen.
Hinweis: Um zu erfahren, wo sich die Schaltflächen befinden, lesen Sie bitte
„Vereinfachte Version (Standard)“ auf Seite 32 und
„Vollfunktionsversion“ auf Seite 33.
SCHRITT 2: Klicken Sie mit rechts, um das Verknüpfungsmenü am linken Fenster
anzuzeigen und wählen Sie die gewünschte E-Map Gruppe aus. Sie
können aus drei E-Map Gruppen wählen. Google E-MAP, Einzel E-MAP
und Gebäude E-MAP.
38
FERNGESTEUERTE BEDIENUNG
Hinzufügen einer Google E-Map Gruppe:
Geben Sie den Namen dieser Google E-Map
Gruppe ein.
Geben Sie eine Adresse oder eine
Sehenswürdigkeit ein und klicken Sie auf
„Search“ (Suche).
ODER
Bewegen Sie die Karte und ziehen Sie sie
an den gewünschten Ort.
Klicken und ziehen Sie die IP-Adresse auf
den Standort der aktuellen Etage.
Klicken Sie zum Speichern und Beenden auf
„Apply“ (Anwenden).
Hinzufügen einer einzelnen E-Map Gruppe:
Geben Sie den Namen dieser Google E-Map
Gruppe ein.
Klicken Sie auf „…“, um die Kartendatei als
BMP oder JPEG zu suchen.
Klicken und ziehen Sie die IP-Adresse auf
den Standort der aktuellen Etage.
Klicken Sie zum Speichern und Beenden auf
„Apply“ (Anwenden).
Hinzufügen einer Gebäude E-Map Gruppe:
Geben Sie den Namen dieser Gebäude
E-Map Gruppe ein.
Geben Sie die Gesamtzahl der Etagen des
Gebäudes ein.
Wählen Sie die Etage des Gebäudes aus der
Auswahlliste.
Geben Sie den Namen der Etage ein.
Klicken Sie auf „…“, um die Kartendatei als
BMP oder JPEG zu suchen.
Klicken und ziehen Sie die IP-Adresse auf
den Standort der aktuellen Etage.
Gehen Sie zurück zu SCHRITT 3, um eine
andere Etage des Gebäudes auszuwählen und
wiederholen Sie die SCHRITTE 3 bis 6, bis die
Einstellung für alle Etagen abegschlossen ist.
Klicken Sie zum Speichern und Beenden auf
„Apply“ (Anwenden).
39
FERNGESTEUERTE BEDIENUNG
SCHRITT 3: Nach dem Erstellen der E-Map Gruppe werden Sie ein Verzeichnis im
Fenster links oben sehen, das alle von Ihnen zu dieser Gruppe
hinzugefügten Geräte anzeigen wird.
Aktuell ausgewähltes Gerät
Gruppe: Hauptquartier
Stockwerk: 1. Stock
Gerät: 60.251.8.56
Symbol Beschreibung
Das angeschlossene Gerät ist eine Kamera. Wenn es ausgewählt ist, wird es
rot.
Das angeschlossene Gerät ist ein DVR. Wenn es ausgewählt ist, wird es rot.
Wird für jedes Bewegungs- oder Alarmereignis auf dem Bildschirm
angezeigt, um Ihre Aufmerksamkeit zu erregen.
Um schnell zu erfahren was passiert, klicken Sie doppelt auf das
Gerätesymbol auf der E-Map, um die Liveansicht anzuzeigen.
Eine bestehende E-Map Group bearbeiten/entfernen
Für Google E-Map Gruppe
Klicken Sie mit rechts auf den Gruppennamen, um die Verknüpfungsmenüliste
anzuzeigen und „Edit E-MAP“ (E-MAP bearbeiten) oder „Remove
E-MAP“ (E-MAP entfernen) auszuwählen.
Sie können auch eine einzelne E-Map Gruppe (Einzel E-MAP hinzufügen)
oder Gebäude E-MAP Gruppe (Gebäude E-MAP hinzufügen) in die
bestehende Google E-Map Gruppe einfügen.
40
FERNGESTEUERTE BEDIENUNG
Für Einzel E-Map Gruppe
Klicken Sie mit rechts auf den Gruppennamen, um die Verknüpfungsmenüliste
anzuzeigen und „Edit E-MAP“ (E-MAP bearbeiten) oder „Remove
E-MAP“ (E-MAP entfernen) auszuwählen.
41
FERNGESTEUERTE BEDIENUNG
Für Gebäude E-Map Gruppe
Klicken Sie mit rechts auf den Gruppennamen, um die Verknüpfungsmenüliste
anzuzeigen und „Edit Building E-MAP“ (Gebäude E-MAP bearbeiten) oder
„Remove E-MAP“ (E-MAP entfernen) auszuwählen.
Um eine bestimmte Etage der Gebäude E-Map Gruppe zu bearbeiten oder zu
entfernen, klicken Sie mit rechts auf den Namen der Etage und wählen Sie „Edit
E-MAP“ (E-MAP bearbeiten) oder „Remove E-MAP“ (E-MAP entfernen).
42
FERNGESTEUERTE BEDIENUNG
6.2 Webbrowser
Sie können Ihre Bilder über einen Webbrowser wie z.B. Internet Explorer, Mozilla Firefox
oder Google Chrome anzeigen lassen oder Ihren DVR über einen Webbrowser bedienen.
Hinweis: Die PC-Betriebssysteme Windows 7, Vista, XP und 2000 werden
unterstützt.
Hinweis: Um Mozilla Firefox oder Google Chrome für den Remotezugriff zu
verwenden, besuchen Sie bitte zunächst die offizielle Apple Webseite
(http://www.apple.com/quicktime/win.html) zum Download und zur
Installation von QuickTime.
Hinweis: Die unten stehende Abbildung dient lediglich als Referenz und könnte
sich von dem, was Sie auf Ihrem DVR sehen, unterscheiden. Einige
Funktionen und Tasten sind nur auf ausgewählten Modellen verfügbar.
Schritt 1: Geben Sie die IP-Adresse Ihres DVR in das URL-Adressfeld ein (z.B.
60.121.46.236) und drücken anschließend die Enter. Sie werden aufgefordert, den
Benutzernamen und das Passwort einzugeben, um auf den DVR zuzugreifen.
Falls die Portnummer Ihres DVR nicht 80 lautet, müssen Sie die Portnummer
zusätzlich eingeben. Das Format ist: IP-Adresse:Portnummer. Wenn Ihre
IP-Adresse z.B. „60.121.46.236“ und die Portnummer „888“ lautet, geben Sie bitte
„http://60.121.46.236:888“ in das URL-Adressfeld ein und drücken anschließend
„Enter“.
Schritt 2: Geben Sie den Benutzernamen und das Passwort ein (identisch mit dem
Benutzernamen und Passwort zur Anmeldung bei Video Viewer) und klicken
anschließend auf „OK“. Wenn Ihre Angaben richtig waren, wird das Bild wie im
folgenden Beispiel angezeigt.
43
FERNGESTEUERTE BEDIENUNG
Symbol
Beschreibung
Klicken, um die Liveansicht des DVR anzuzeigen.
Klicken zum Aufruf des Wiedergabefensters, in dem Sie nach
wiederzugebenden Ereignissen suchen oder auswählen und gleichzeitig auf
Ihren PC laden können. Einzelheiten hierzu finden Sie unter „6.2.1 Ereignis
Download & Wiedergabe“ auf Seite 86.
Klicken Sie diese Schaltfläche an, um die DVR-Einstellungen vorzunehmen.
Klicken, um den PTZ Modus aufzurufen.
Video/Audio Steuerung
Format
Quality (Qualität)
H.264 / QuickTime
QuickTime ist eine Multimedia-Software von Apple Inc. QuickTime sollte
bereits in Ihrem Betriebssystem installiert sein. Wenn „QuickTime“ gewählt
wird, werden Sie aufgefordert, den Benutzernamen und das
Passworteinzugeben, um auf den Server des DVR zuzugreifen.
BESTE/HOCH/NORMAL/NIEDRIG
Wählen Sie die Bildqualität aus.
Resolution (Auflösung)
4CIF: 704 x 480 Pixel / CIF: 352 x 240 Pixel
Audio (Nur für
Wählen Sie den gewünschten Audiokanal zum Anhören von Live Audio.
Hinweis: Ihre Kamera muss Audioaufnahme unterstützen und an den
Videokanal angeschlossen sein, der Audioaufnahme und
den Audioeingang des DVR unterstützt. Einzelheiten hierzu
finden Sie unter „1.3 RÜCKSEITE“ auf Seite 3.
ausgewählte Modelle)
bedeutet stumm.
Um den Stumm-Status zu deaktivieren, klicken Sie erneut auf dieses Symbol
und wählen Sie den gewünschten Audiokanal.
Kanalsteuerung
(Nur für ausgewählte Modelle)
Klicken, um die unabhängige Bedienung über Fernsteuerung zu aktivieren.
Dieses Symbol wird blau und nur die verfügbaren Funktionssymbole
angezeigt werden.
44
FERNGESTEUERTE BEDIENUNG
Symbol
Beschreibung
Kanalauswahl
/
Klicken Sie eine der Kanalnummern, um zum Kanal zu wechseln, den Sie im
Vollbild sehen möchten.
Klicken, um zum vorherigen/nächsten Kanal zu gelangen oder eine
Einstellung zu ändern.
Klicken, um einen Schnappschuss der aktuellen Ansicht zu machen und in
den unter „
“
„General“ (Allgemein) angegebenen Pfad auf Ihrem PC zu
speichern.
Klicken, um vier Kanäle gleichzeitig anzuzeigen. Nach dem Anzeigen
: des letzten Kanals wird der CH1 wieder angezeigt.
/
Klicken Sie diese Schaltfläche an, um die Kanäle ab dem CH1 einen
: nach dem anderen anzuzeigen. Nach dem Anzeigen des letzten Kanals
wird der CH1 wieder angezeigt.
Klicken Sie irgendeine andere Kanalanzeigeschaltfläche, um diesen
Anzeigemodus zu beenden.
/
/
Klicken, um den 4-fach/9-fach/16-fach Bildschirm anzuzeigen.
Wiedergabesteuerung
Erhöht die Geschwindigkeit des schnellen Rücklaufs. Ein Mal klicken für
Rücklauf mit 4X Geschwindigkeit, zwei Mal klicken für Rücklauf mit 8X
Geschwindigkeit, usw. Die maximale Rücklaufgeschwindigkeit beträgt 16X.
Erhöht die Geschwindigkeit des schnellen Vorlaufs. Ein Mal klicken für Vorlauf
mit 4X Geschwindigkeit, zwei Mal klicken für Vorlauf mit 8X Geschwindigkeit,
usw. Die maximale Vorlaufgeschwindigkeit beträgt 16X.
Klicken, um den aktuellen Videoclip wiederzugeben.
Klicken, um die Videowiedergabe anzuhalten.
Zum Anhalten der Videowiedergabe.
Klicken, um den Videoclip langsam wiederzugeben, ein Mal für 4X
langsamere und zwei Mal für 8X langsamere Wiedergabe.
Klicken, um das Wiedergabesuchfeld zu öffnen.
45
FERNGESTEUERTE BEDIENUNG
6.2.1 Ereignis Download & Wiedergabe
Ereignissymbol
/
/
Timer
Anleitung
System
Bewegung
Alle schließen/
Schließen
Vorherige/
Nächste Stunde
Schnell Vorwärts
Schneller Rücklauf
Klicken Sie auf
, um die aktuelle Wiedergabe des Videoclips zu
, um alle wiedergegebenen
schließen (im roten Rahmen) oder auf
Videoclips zu schließen.
Zum nächsten/vorherigen Stundenintervall springen, z.B. 11:00 ~ 12:00
oder 14:00 ~ 15:00, sowie Wiedergabe des zuerst innerhalb dieser Stunde
aufgenommenen Videoclips.
Erhöht die Geschwindigkeit des schnellen Rücklaufs. Ein Mal klicken für
Rücklauf mit 4X Geschwindigkeit, zwei Mal klicken für Rücklauf mit 8X
Geschwindigkeit, usw. Die maximale Rücklaufgeschwindigkeit beträgt 16X.
Erhöht die Geschwindigkeit des schnellen Vorlaufs. Ein Mal klicken für
Vorlauf mit 4X Geschwindigkeit, zwei Mal klicken für Vorlauf mit 8X
Geschwindigkeit, usw. Die maximale Vorlaufgeschwindigkeit beträgt 16X.
Wiedergabe
Klicken, um den aktuellen Videoclip wiederzugeben.
Pause
Klicken, um die Videowiedergabe anzuhalten.
Stop
Zum Anhalten der Videowiedergabe.
Schritt
Im Pausenmodus klicken, um ein Bild nach vorne zu gehen.
Audio (Nur für
ausgewählte Modelle)
Klicken, um die Wiedergabe stumm zu schalten und erneut klicken, um den
Ton wieder zu aktivieren.
Hinweis: Audio ist verfügbar, wenn Ihre Kamera Audioaufnahme
unterstützt und an den Videokanal angeschlossen ist, der
Audioaufnahme und den Audioeingang des DVR unterstützt.
Einzelheiten hierzu finden Sie unter „1.3 RÜCKSEITE“ auf Seite 3.
Klicken, um einen Schnappschuss der aktuellen Ansicht zu machen und in
Schnappschuss
Download
“
„General“ (Allgemein) angegebenen Pfad auf Ihrem PC
den unter „
zu speichern.
Klicken, um den aktuellen Videoclip in den angegebenen Pfad auf Ihren PC
zu laden.
46
ANHANG 1 SPEZIFIKATIONEN
ANHANG 1 SPEZIFIKATIONEN
Für 16CH Modelle
Modell 1
Videosystem
Modell 2
NTSC/PAL (autom. Erkennung)
Videokompressionsformat
H.264
Videoeingang
16 Kanäle
(Composite-Videosignal, 1 Vp-p, 75Ω, BNC)
Videoschleifenausgang
--
(Composite-Videosignal, 1 Vp-p, 75 Ω, BNC)
Videoausgang (BNC)
Modell 3
Main Monitor
Anrufmonitor
Für stabile Anzeige
Videoausgang (VGA)
Für sequenzielle
Anzeige
--
Integriert (Auflösungsunterstützung bis zu 1600 x 1200)
Audioeingang/Ausgang
Maximale Aufnahmerate
16 Kanäle
4 Audioeingänge/1 Audioausgang (Mono)
Frame
4 Audioeingänge/2
Audioausgang
(Mono)
720 x 480 Pixel mit 120 IPS <NTSC>/704 x 576 Pixel mit 100 IPS <PAL>
704 x 240 Pixel mit 240
IPS <NTSC>/
--
Feld
704 x 288 Pixel mit 200
IPS <PAL>
CIF
352 x 240 Pixel mit 480 IPS <NTSC>/352 x 288 Pixel mit 400 IPS <PAL>
Bildqualitätseinstellungen
SEHR FEIN, BESTE, HOCH & NORMAL.
Festplatte-Speicher**
Bietet Platz für 2 SATA HDDs
Schnellsuche
Zeit-/Bewegungs-/Alarmsuchmodus
SATA-Schnittstelle
Integriert
Aufnahmemodus
Manuell/Timer/Bewegung/Alarm/Extern
Multiplexbetrieb
Live-Anzeige/Aufnahme/Wiedergabe/Backup/Netzwerkfunktionen
USB Maussteuerung
JA
Bewegungserkennungsbereich
16 x 12-Raster pro Kamera für sämtliche Kanäle
Bewegungserkennungsempfindlichkeit
3 einstellbare Parameter für genaue Erkennung
Vor-Alarm-Aufnahme
Sicherungsgerät
JA
USB 2.0-Flash-Laufwerk/Netzwerk
Kompressionsformat zur Internetübertragung
Ethernet
Web-Schnittstelle
DVD-Brenner
(Optional) /
Flash-Laufwerk /
Netzwerk
H.264
10/100 Base-T. Unterstützt Fernbedienung und Live-Anzeige über
Ethernet
Unterstützt lizenzierte Software „Video Viewer“ / Internet Explorer,
Mozilla Firefox, Safari & Google Chrome Webbrowser /
QuickTime Player
*Betriebssystem: Windows 7/Vista/XP/2000
Max. Online Nutzer
5
Netzwerkprotokoll
10
TCP/IP, PPPOE, DHCP und DDNS
Unabhängiger Externbetrieb
JA
47
ANHANG 1 SPEZIFIKATIONEN
Modell 1
Remote Live Audio
Modell 2
NEIN
Remote Ereignis Download & Wiedergabe
JA
JA
Ereignisbenachrichtigung
Über FTP/E-Mail
IR Fernbedienung
JA (IR Sensor integriert)
Mobile Überwachung
JA
Bildzoom
2facher Digitalzoom
PTZ-Steuerung
JA
Alarm-E/A
16 Eingänge, 1 Ausgang
Tastensperre (Kennwortschutz)
JA
Lokale Benutzerebene
Administrator & OPERATOR
Videoverlusterkennung
JA
Kameratitel
Unterstützt bis zu 12 Zeichen
Videoeinstellungen
Farbton/Sättigung/Kontrast/Helligkeit
Datumsanzeigeformat
JJ/MM/TT, TT/MM/JJ & MM/TT/JJ
Sommerzeit
JA
Stromversorgung (±10%)
DC 19V
Stromverbrauch (±10%)
< 64 W
Betriebstemperatur
Abmessungen (mm)***
Modell 3
10°C ~ 40°C (50°F ~ 104°F)
430 (B) x 65 (H) x
338 (T)
430 (B) x 90 (H) x 326 (T)
System-Wiederanlauf
Automatische Wiederherstellung des Systems nach Stromausfall
Optionale Peripherie
Tastatur-Controller
* Technische Daten können sich ohne Vorankündigung ändern.
** 1 HDD Größe bis zu 2TB
*** Räumliche Toleranz: ±5 mm
48
APPENDIX 1 SPECIFICATIONS
Beim 8CH Modell
Modell 4
Videosystem
Modell 5
Modell 6
NTSC/PAL (Autom. Erkennung)
Videokompressionsformat
H.264
Videoeingang
8 Kanäle
(Composite-Videosignal, 1 Vp-p, 75Ω, BNC)
Videoschleifenausgang
--
(Composite-Videosignal, 1 Vp-p, 75 Ω, BNC)
8 Kanäle
Videoausgang (BNC) Main Monitor
Anrufmonitor
Für stabile
Anzeige
Videoausgang (VGA)
Für sequenzielle Anzeige
Integriert (Auflösungsunterstützung bis zu 1600 x 1200)
4 Audioeingänge/1 Audioausgang
(Mono)
Audioeingang/Ausgang
Maximale Aufnahmerate
--
Frame
4 Audioeingänge/2
Audioausgang (Mono)
720 x 480 Pixel mit 120 IPS <NTSC>/704 x 576 Pixel mit 100 IPS <PAL>
704 x 240 Pixel mit 240 IPS
Feld
<NTSC>/
--
704 x 288 Pixel mit 200 IPS
<PAL>
CIF
352 x 240 Pixel mit 480 IPS <NTSC>/352 x 288 Pixel mit 400 IPS <PAL>
Bildqualitätseinstellungen
SEHR FEIN, BESTE, HOCH & NORMAL.
Festplatte-Speicher**
Bietet Platz für 2 SATA HDDs
Schnellsuche
Zeit-/Bewegungs-/Alarmsuchmodus
SATA-Schnittstelle
Integriert
Aufnahmemodus
Manuell/Timer/Bewegung/Alarm/Extern
Multiplexbetrieb
Live-Anzeige/Aufnahme/Wiedergabe/Backup/Netzwerkfunktionen
USB Maussteuerung
JA
Bewegungserkennungsbereich
16 x 12-Raster pro Kamera für sämtliche Kanäle
Bewegungserkennungsempfindlichkeit
3 einstellbare Parameter für genaue Erkennung
Vor-Alarm-Aufnahme
Sicherungsgerät
JA
USB 2.0-Flash-Laufwerk/Netzwerk
Kompressionsformat zur
Internetübertragung
Ethernet
Web-Schnittstelle
DVD-Brenner (Optional)
/ Flash-Laufwerk /
Netzwerk
H.264
10/100 Base-T. Unterstützt Fernbedienung und Live-Anzeige über
Ethernet
Unterstützt lizenzierte Software „Video Viewer“ / Internet Explorer,
Mozilla Firefox, Safari & Google Chrome Webbrowser / QuickTime
Player
*Betriebssystem: Windows 7/Vista/XP/2000
Max. Online Nutzer
5
Netzwerkprotokoll
10
TCP/IP, PPPOE, DHCP und DDNS
Unabhängiger Externbetrieb
JA
Remote Live Audio
NEIN
Remote Ereignis Download &
Wiedergabe
JA
JA
Ereignisbenachrichtigung
Über FTP/E-Mail
IR Fernbedienung
JA (IR Sensor integriert)
49
APPENDIX 1 SPECIFICATIONS
Modell 4
Modell 5
Mobile Überwachung
JA
Bildzoom
2facher Digitalzoom
PTZ-Steuerung
JA
Alarm-E/A
8 Eingänge, 1 Ausgang
Tastensperre (Kennwortschutz)
JA
Lokale Benutzerebene
Administrator & Operator
Videoverlusterkennung
JA
Kameratitel
Unterstützt bis zu 12 Zeichen
Videoeinstellungen
Farbton/Sättigung/Kontrast/Helligkeit
Datumsanzeigeformat
JJ/MM/TT, TT/MM/JJ & MM/TT/JJ
Sommerzeit
JA
Stromversorgung (±10%)
DC 19V
Stromverbrauch (±10%)
< 64 W
Betriebstemperatur
Abmessungen (mm)***
Modell 6
10°C ~ 40°C (50°F ~ 104°F)
430 (B) x 65 (H) x 338 (T)
432 (B) x 90 (H) x 326 (T)
System-Wiederanlauf
Automatische Wiederherstellung des Systems nach Stromausfall
Optionale Peripherie
Tastatur-Controller
* Technische Daten können sich ohne Vorankündigung ändern.
** 1 HDD Größe bis zu 2TB
*** Räumliche Toleranz: ±5 mm
50
APPENDIX 1 SPECIFICATIONS
Beim 4CH Modell
Modell 7
Videosystem
NTSC/PAL (Autom. Erkennung)
Videokompressionsformat
H.264
Videoeingang
4 Kanäle
(Composite-Videosignal, 1 Vp-p, 75Ω, BNC)
Videoausgang (BNC)
Hauptmonitor: Für stabile Anzeige
Videoausgang (VGA)
Integriert (Auflösungsunterstützung bis zu 1600 x 1200)
Audio
(Mono)
Eingang
4 Audioeingänge
Ausgang
1 Audioausgang
Maximale Aufnahmerate
Frame
720 x 480 Pixel mit 30 IPS <NTSC>/704 x 576 Pixel mit 25 IPS <PAL>
Feld
704 x 240 Pixel mit 60 IPS <NTSC>/704 x 288 Pixel mit 50 IPS <PAL>
CIF
352 x 240 Pixel mit 120 IPS <NTSC>/352 x 288 Pixel mit 100 IPS <PAL>
Bildqualitätseinstellungen
SEHR FEIN, BESTE, HOCH & NORMAL.
Festplatte-Speicher**
Bietet Platz für 1 SATA HDD
Schnellsuche
Zeit-/Bewegungs-/Alarmsuchmodus
SATA-Schnittstelle
Integriert
Aufnahmemodus
Manuell/Timer/Bewegung/Alarm/Extern
Multiplexbetrieb
Live-Anzeige/Aufnahme/Wiedergabe/Backup/Netzwerkfunktionen
USB Maussteuerung
JA
Bewegungserkennungsbereich
16 x 12-Raster pro Kamera für sämtliche Kanäle
Bewegungserkennungsempfindlichkeit
3 einstellbare Parameter für genaue Erkennung
Vor-Alarm-Aufnahme
JA
Sicherungsgerät
USB 2.0-Flash-Laufwerk/Netzwerk
Kompressionsformat zur
Internetübertragung
Ethernet
H.264
10/100 Base-T. Unterstützt Fernbedienung und Live-Anzeige über
Ethernet
Fernüberwachung
CMS:
(Betriebssystem: Windows 7 / Vista / XP /
2000)
Webbrowser:
Unsere selbstentwickelte und freie Software
„Video Viewer“
Internet Explorer, Mozilla Firefox, Google
Chrome & Safari
Media Player:
QuickTime
Max. Online Nutzer: 10
Netzwerkprotokoll
TCP/IP, PPPOE, DHCP und DDNS
Unabhängiger Externbetrieb
JA
Remote Live Audio
JA
Remote Ereignis Download &
Wiedergabe
JA
Ereignisbenachrichtigung
Über FTP/E-Mail
IR Fernbedienung
JA (IR Sensor integriert)
Mobile Überwachung
JA
Bildzoom
2facher Digitalzoom
51
APPENDIX 1 SPECIFICATIONS
Modell 7
PTZ-Steuerung
JA
Alarm-E/A
4 Eingänge, 1 Ausgang
Tastensperre (Kennwortschutz)
JA
Lokale Benutzerebene
Administrator & Operator
Videoverlusterkennung
JA
Kameratitel
Unterstützt bis zu 12 Zeichen
Videoeinstellungen
Farbton/Sättigung/Kontrast/Helligkeit
Datumsanzeigeformat
JJ/MM/TT, TT/MM/JJ & MM/TT/JJ
Sommerzeit
JA
Stromversorgung (±10%)
DC 19V
Stromverbrauch (±10%)
< 42 W
Betriebstemperatur
10°C ~ 40°C (50°F ~ 104°F)
Abmessungen (mm)***
343 (B) x 59 (H) x 223 (T)
System-Wiederanlauf
Automatische Wiederherstellung des Systems nach Stromausfall
Optionale Peripherie
Tastatur-Controller
* Technische Daten können sich ohne Vorankündigung ändern.
** 1 HDD Größe bis zu 2TB
*** Räumliche Toleranz: ±5 mm
52
ANHANG 2 LISTE DER KOMPATIBLEN USB-FLASH-LAUFWERKE
ANHANG 2 LISTE DER KOMPATIBLEN
USB-FLASH-LAUFWERKEs
Bitte aktualisieren Sie die DVR-Firmware auf die aktuellste Version, damit die Angaben der
folgenden Tabelle exakt zutreffen. Falls das USB-Flash-Laufwerk nicht vom DVR unterstützt
wird, wird die Meldung „USB FEHLER“ auf dem Bildschirm angezeigt.
Hinweis: Bitte formatieren Sie zuvor mit dem PC das USB-Flash-Laufwerk im
Format „FAT 32“.
Hinweis: Bei einem USB Backup können bis zu 2GB an Videodaten gesichert
werden. Zum Backup weiterer Daten stellen Sie bitte die gewünschte Zeit
& Kanal/Kanäle ein und starten das USB Backup erneut.
HERSTELLER
MODELL
KAPAZITÄT
Transcend
JFV35
4G
JFV30
8G
Kingston
DataTraveler
1G
PQI
U172P
4G
Apacer
AH320
2GB
AH320A
8GB
AH220
1GB
AH320
4GB
A-data
RB-18
1GB
Sandisk
Cruzer Micro
2G
Cruzer Micro
4G
Cruzer4-pk
2G
Netac
U208
1G
MSI
F200
4G
SONY
Micro Vault Tiny 2G
2G
Micro Vault Tiny 4G
4G
Micro Vault Tiny
1G
53
ANHANG 3 KOMPATIBLE SATA HDDs
ANHANG 3 KOMPATIBLE SATA HDDs
Bitte aktualisieren Sie die DVR-Firmware auf die aktuellste Version, damit die Angaben der
folgenden Tabelle exakt zutreffen.
HERSTELLER
MODELL
Seagate
WD
Maxtor
HITACHI
KAPAZITÄT
ROTATION
ST3320613AS
320GB
7200 rpm
ST33500320AS
500GB
7200 rpm
ST3500410SV
500GB
7200 rpm
ST3750330AS
750GB
7200 rpm
ST31000525SV
1000GB
7200 rpm
ST31000340AS
1000GB
7200 rpm
WD3200AAKS
320GB
7200 rpm
WD5000AACS
500GB
7200 rpm
WD6400AAKS
640GB
7200 rpm
WD7500AAKS
750GB
7200 rpm
WD10EADS
1TB
7200 rpm
WD15EADS
1.5TB
7200 rpm
WD20EADS
2TB
7200 rpm
STM3500320AS
500GB
7200 rpm
STM3750330AS
750GB
7200 rpm
HDT725032VLA360
320GB
7200 rpm
HDS721010KLA330
1000GB
7200 rpm
54
ANHANG 4 HAUPTMENÜ-STRUKTUR
ANHANG 4 HAUPTMENÜ-STRUKTUR
SCHNELLSTART
GENERELL
KANAL TITEL
EVENT STATUS
DATUMSNAZEIGE
RECORED CONFING URATION
TIME SETUP
DATUM
ZEIT
DATUM SETUP
SYSTEM
DATUM INFO
DATUMSNAZEIGE
FORMAT
SOMMERZEIT
SOMMERZEIT
TOOLS
SPRACHE
ADMIN-PASSWORT
OPERATOR PASSWORT
UPGRADE
BACKUP CONFIG
RESTORE CONFIG
SYSTEMINFO
BAUDRATE
HOST ID
R.E.T.R. (Nur für ausgewählte Modelle)
AUTOM. TASTENSPERRE
HDD LÖSCHEN
STANPARD HERSTELLEN
REMOTE ID
SERIELLER TYP
VIDEOFORMAT
VERSION
USB SPECHER
DVD BACKUP
(Nur für ausgewählte Modelle)
EVENT INFORMATION
QUICK SEARCH
EVENT-SUCHE
HDD INFO
EREIGNIS-LOG
ADVANCED CONFIG
KAMERA
HELLIGKEIT
KONTR.
SÄTTIGUNG
FARBE
VERDECKT
AUFN.
KANAL TITEL
ERKENNUNG
SG
SR
SZ
ERKENNUNG
ALARM
BEREICH
ALARM
EXT. ALARM
INT. ALARM
TASTENTON
VIDEOVERLUST-TON
TON BEI BEWEGUNG
ALARMTON
HDD SUMMER
ALARMDAUER (SEC)
HDD FAST VOLL (GB)
NETZWERK
NETZWERK
SNTP
FTP
E-MAIL
55
ANHANG 4 HAUPTMENÜ-STRUKTUR
ADVANCED CONFIG
DISPLAY
DE-INTERLACE (Nur für ausgewählte Modelle)
VOLLBILD DAUER
QUADANZEIGE DAUER (Nur für ausgewählte Modelle)
STANDBILD DAUER (Nur für ausgewählte Modelle)
ANZEIGE VERSTECKEN
HDD ANZEIGE MODE
ALPHA BLENDING
VGA AUSGANG
AUFNAHME
MANUELLE AUFNAHME
EVENT AUFNAHME AKTIV
TIMER AUFNAHME AKTIV
PRE-ALARM AUFNAHME
ÜBERSCHREIBEN
EVENT AUFN. ALLE KANÄLE
ERZWUNGENES LOESCHEN
AUFNAHMEKONFIGURATION
REMOTE
(Nur für ausgewählte Modelle)
PLANEINSTELLUNG
AUFNAHME
ERKENNUNG
ALARM
56
ANHANG 5 DVR BATTERIEWECHSEL
ANHANG 5 DVR BATTERIEWECHSEL
Eine Zurücksetzung der DVR Zeit nach dem Abtrennen von der Stromversorgung, zum
Beispiel bei einem Stromausfall, wird die Aufnahmedaten durcheinander bringen und dazu
führen, dass die gewünschten Aufzeichnungen möglicherweise nicht mehr gefunden werden
können. Um eine Zurücksetzung der DVR Zeit zu vermeiden, ist eine CR2032 Lithium-Batterie
im DVR installiert.
Die DVR kann allerdings trotzdem zurückgesetzt werden, wenn die Batterie des DVR schwach
oder leer ist. Falls dies geschieht, wechseln Sie die DVR Batterie, CR2032, sofort gemäß den
nachfolgenden Schritten aus.
CR2032 auswechseln
Hinweis: Die Lithiumbatterie, CR2032, ist eine nicht wiederaufladbare Batterie
und muss separat erworben werden. Bitte nur durch eine Batterie
desselben oder ähnlichen Typs auswechseln.
Schritt 1: Stoppen Sie sofort alle DVR Aufnahmen, um ein Durcheinanderkommen der
Daten der zu verhindern. Sichern Sie anschließend falls nötig die aufgezeichneten
Daten.
Schritt 2: Schalten Sie den DVR aus und trennen Sie den DVR von der Stromversorgung ab.
Schritt 3: Entfernen Sie den DVR Deckel und suchen Sie nach der Batterie auf der
Hauptplatine.
Schritt 4: Drücken Sie auf den Loslösehebel, um die Batterie wie unten gezeigt zu entfernen.
Drücken
Schritt 5: Nehmen Sie eine neue Batterie mit „CR2032“ nach oben zeigend und installieren
Sie sie auf der Hauptplatine.
Schritt 6: Bringen Sie den DVR Deckel wieder an und schließen Sie den DVR wieder an die
Stromversorgung an.
Schritt 7: Stellen Sie DVR Datum & Zeit ein und setzen Sie die Aufnahme fort. Für weitere
Einzelheiten lesen Sie bitte „2.4 Datums- und Uhrzeiteinstellung“ auf Seite 9 und
„5.2 Aufnahme“ auf Seite 18.
57
ANHANG 6 POLBELEGUNG
ANHANG 6 POLBELEGUNG
‧ Beim 16CH Modell
Sirene:
Wenn der DVR durch einen Alarm oder eine
Bewegungserkennung ausgelöst wird, wird
COM mit NO verbunden und die Sirene und
Lichtsignale werden ausgelöst.
PIN Anschlussanwendung
Magnetkontakt
Sirene
Gelötete Seite des
DSUB 25 PIN
Netzteil
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm
ausgelöst und die Aufnahme beginnt.
* Der oben abgebildete D-Sub Anschluss ist optional.
POL
1
FUNKTION
MASSE
BESCHREIBUNG
ERDUNG
Verbinden Sie die ALARMEINGÄNGE (Pol 2 bis 9) und MASSE (Pol 1) mit
Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die Aufzeichnung
und das Signal ertönt.
2~9
ALARMEINGÄNGE
10~11
POL AUS
12
RS485-A
13
Externer Alarm NO
14
POL AUS
15~22
ALARMEINGÄNGE
23~23
POL AUS
24
RS485-B
25
EXTERNER ALARM
COM
POL
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
PIN 9
Alarm
1
3
5
7
9
11
13
15
*
Nicht verfügbar
Entsprechender Videokanal
CH1
CH3
CH5
CH7
CH9
CH11
CH13
CH15
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedosch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
Nicht verfügbar
Verbinden Sie die ALARMEINGÄNGE (Pol 15 bis 22) und MASSE (Pol 1)
mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die
Aufzeichnung und das Signal ertönt.
POL
PIN 15
PIN 16
PIN 17
PIN 18
PIN 19
PIN 20
PIN 21
PIN 22
Alarm
2
4
6
8
10
12
14
16
*
Nicht verfügbar
Entsprechender Videokanal
CH2
CH4
CH6
CH8
CH10
CH12
CH14
CH16
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
58
ANHANG 6 POLBELEGUNG
‧ Beim 8CH Modell
PIN Anschlussanwendung
Magnetkontakt
Sirene
Sirene:
Wenn der DVR durch einen Alarm oder eine
Bewegungserkennung ausgelöst wird, wird
COM mit NO verbunden und die Sirene und
Lichtsignale werden ausgelöst.
Gelötete Seite des
DSUB 25 PIN
Netzteil
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm
ausgelöst und die Aufnahme beginnt.
* Der oben abgebildete D-Sub Anschluss ist optional.
POL
1
FUNKTION
MASSE
BESCHREIBUNG
ERDUNG
Verbinden Sie die ALARMEINGÄNGE (Pol 2 bis 5) und MASSE (Pol 1) mit
Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die Aufzeichnung
und das Signal ertönt.
2~5
POL
PIN 2
PIN 3
PIN 4
PIN 5
ALARMEINGÄNGE
Alarm
1
3
5
7
Entsprechender Videokanal
CH1
CH3
CH5
CH7
*
6 ~ 11
POL AUS
12
RS485-A
13
EXTERNER ALARM NO
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
14
POL AUS
Nicht verfügbar
Nicht verfügbar
Verbinden Sie die ALARMEINGÄNGE (Pol 15 bis 18) und MASSE (Pol 1)
mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die
Aufzeichnung und das Signal ertönt.
15~18
POL
PIN 15
PIN 16
PIN 17
PIN 18
ALARMEINGÄNGE
Alarm
2
4
6
8
Entsprechender Videokanal
CH2
CH4
CH6
CH8
*
19~23
POL AUS
24
RS485-B
25
EXTERNER ALARM
COM
Nicht verfügbar
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
59
ANHANG 6 POLBELEGUNG
‧ Beim 4CH Modell
PIN Anschlussanwendung
Magnetkontakt
Sirene
Sirene:
Wenn der DVR durch einen Alarm oder eine
Bewegungserkennung ausgelöst wird, wird
COM mit NO verbunden und die Sirene und
Lichtsignale werden ausgelöst.
Gelötete Seite
des DSUB 9 PIN
Netzteil
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm
ausgelöst und die Aufnahme beginnt.
* Der oben abgebildete D-Sub Anschluss ist optional.
POL
FUNKTION
BESCHREIBUNG
Verbinden Sie die ALARMEINGÄNGE (Pol 1 bis 4) und MASSE (Pol 5)
mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die
Aufzeichnung und das Signal ertönt.
1~4
POL
PIN 1
PIN 2
PIN 3
PIN 4
ALARMEINGÄNGE
Alarm
1
2
3
4
Entsprechender Videokanal
CH1
CH2
CH3
CH4
*
5
6
MASSE
ERDUNG
EXTERNER ALARM
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
COM
7
Externer Alarm NO
8
RS485-A
9
RS485-B
10~11
MASSE
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
ERDUNG
60
ANHANG 7 DVD-BRENNER INSTALLATION
ANHANG 7 DVD-BRENNER INSTALLATION
Einige DVR Modelle ermöglichen die eigenhändige Installation eines DVD-Brenners. Um zu
erfahren, ob Ihr DVR diese Funktion unterstützt, wenden Sie sich bitte an Ihren lokalen
Händler.
Nachfolgend werden die unterstützten DVD-Brenner Modelle aufgeführt. Bitte benutzen Sie
nur die empfohlenen DVD-Brenner Modelle, um die Kompatibilität sicherzustellen.
Typ
SATA
Marke
Liteon
Modell
iHAS120
SONY
AD-7240S
Hinweis: Stellen Sie vor der Installation des DVD-Brenners sicher, dass Ihr DVR
ausgeschaltet ist und diese Funktion unterstützt.
Schritt 1: Entfernen Sie den DVR Deckel und suchen Sie nach der DVD-Brenner Halterung,
um sie zu entfernen.
Schritt 2: Legen Sie den DVD-Brenner in die Halterung und befestigen Sie die Halterung mit
zwei Schrauben (optional) an beiden Seiten.
Schritt 3: Schließen Sie das Datenbus- und Stromkabel* an den SATA DVD-Brenner an.
*Datenbus- & Stromkabel sind optional.
Schritt 4: Schließen Sie das Datenbus- und Stromkabel an den Datenbus und den
Stromanschluss der DVR Hauptplatine an.
Hinweis: Stellen Sie sicher, dass das Stromkabel des DVD-Brenners an den
schwarzen Anschluss der DVR Hauptplatine angeschlossen ist. Dieser
Stromanschluss kann eine Festplatte und einen DVD-Brenner
gleichzeitig mit Strom versorgen. Der weiße Anschluss kann nur eine
Festplatte mit Strom versorgen.
Schritt 5: Bringen Sie die Halterung wieder im DVR an und befestigen Sie sie.
61
ANHANG 8 LISTE DER KOMPATIBLEN DVD- / CD-ROM-LAUFWERKE
ANHANG 8 LISTE DER KOMPATIBLEN DVD- /
CD-ROM-LAUFWERKE
‧ DVD-ROM Liste
Disktyp
Hersteller
Disk MID-TID Code
20X DVD+R
RITEK
RITEK R05 (rev:och)
16X DVD+R
SONY
SONY....-D21
TAIYO YUDEN
YUDEN000-T03
MITSUBISHI
MCC.....-004
8X DVD+R
8x DVD+RW
TDK
TDK.....-003
MAXELL
MAXELL..003
MBI
MBIPG101-R05
CMC
CMC MAG.-M01
DAXON
DAXON...-AZ3
RITEK
RITEK...-R05
PRODISC
PRODISC.-R05
TAIYO YUDEN
YUDEN000-T02
MITSUBISHI
MCC.....-003
CMC
CMC MAG.-E01
PRODISC
PRODISC.-R03
Ritek
RITEK...-008
MITSUBISHI
MKM.....-A03
SONY
SONY....-S11
MITSUBISHI
MKM.....-A02
RITEK
RITEK...-004
16X DVD+R9
RITEK
RITEK S06
8X DVD+R9
MITSUBISHI
MKM.....-003
CMC
CMC MAG-D02
RITEK
RITEK...-D03
2.4X DVD+R9
MITSUBISHI
MKM.....-001
20X DVD-R
RITEK
RITEKF-2
4X DVD+RW
16x DVD-R
8X DVD-R
SONY
SONY16-D1
TAIYO YUDEN
TYG03
MITSUBISHI
MCC 03 RG20
TDK
TTH02
MAXELL
MXL RG04
MBI
MBI 01-RG40
CMC
CMC MAG.AM3
RITEK
RITEK F1
RITEK
RITEKG 05
SONY
SONY08 D1
PRODISC
PRODISCS04
TAIYO YUDEN
TYG02
MITSUBISHI
MCC 02RG20
TDK
TTH01
62
ANHANG 8 LISTE DER KOMPATIBLEN DVD- / CD-ROM-LAUFWERKE
Disktyp
6X DVD-RW
4X DVD-RW
2X DVD-RW
Hersteller
Disk MID-TID Code
MAXELL
MXL RG03
CMC
CMC MAG.AE1
MITSUBISHI
MCC 01RW6X01
JVC
JVC1Victord7
RITEK
RITEK W06
MITSUBISHI
MCC 01RW4X
TDK
TDK601saku
RITEK
RITEKW04
MITSUBISHI
MCC 01RW11N9
JVC
JVC_VictorW7
TDK
TDK502 sakuM3
CMC
CMCW02
RITEK
RITEK W01
12X DVD-R9
MKM
MKM 04 RD30
8X DVD-R9
TY
TYG11
MITSUBISHI
MKM 03 RD30
RITEK
RITEKP 02
MITSUBISHI
MKM 01 RD30
RITEK
RITEKP 01
12X DVD-RAM
MAXELL
MXL22.
5X DVD-RAM
Matsushita
Matsushita-M01J5006
MAXELL
MXL16.
MAXELL
MXL9.
Matsushita
Matsushita-M01J3003
4X DVD-R9
3X DVD-RAM
‧ CD-ROM Liste
Disktyp
Hersteller
Disktyp
Hersteller
52X CD-R
MCC
MBI
TAIYO YUDEN
RITEK
UME
PRODISC
DAXON
TDK
CMC
Princo
Lead Data
Postec
Giga
TAIYO YUDEN
MCC
INFODISC
12X CD-RW
MCC
MBI
DAXON
RITEK
MCC
DAXON
Lead Data
PRINCO
CMC
MCC
DAXON
CMC
RITEK
DAXON
INFODISC
32X CD-R
24X CD-RW
10X CD-RW
4X CD-RW
4X CD-RW (8 cm)
63
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
