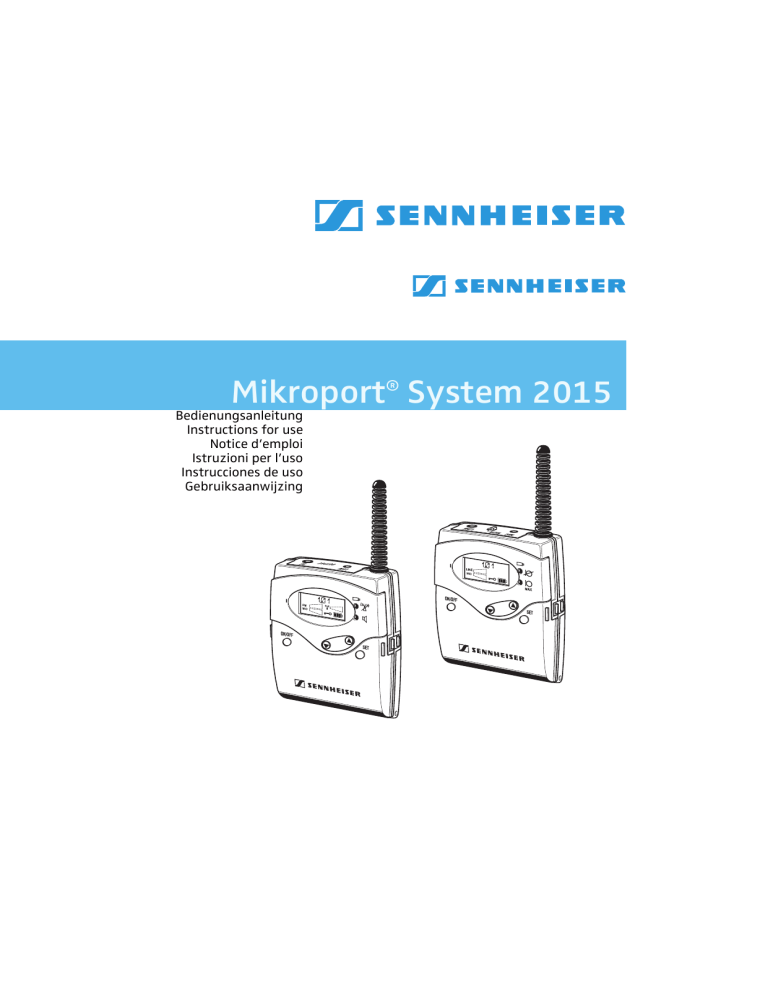

Mikroport® System 2015
Bedienungsanleitung
Instructions for use
Notice d’emploi
Istruzioni per l’uso
Instrucciones de uso
Gebruiksaanwijzing
1
Bedienungsanleitung........................................................................................3
Instructions for use ........................................................................................ 55
Notice d’emploi .............................................................................................105
Istruzioni per l’uso........................................................................................157
Instrucciones de uso ....................................................................................209
Gebruiksaanwijzing .....................................................................................261
Sennheiser, Mikroport und Soundfield sind eingetragene Warenzeichen
der Sennheiser electronic GmbH & Co. KG, Wedemark
Sennheiser, Mikroport and Soundfield are registrated trademarks of
Sennheiser electronic GmbH & Co. KG, Wedemark, Germany
Sennheiser, Mikroport et Soundfield sont des marques déposées de
Sennheiser electronic GmbH & Co. KG, Wedemark, Allemagne
Sennheiser, Mikroport e Soundfield sono marchi commerciali registrati della
società Sennheiser electronic GmbH & Co. KG, Wedemark, Germania
Sennheiser, Mikroport y Soundfield son marcas registradas de la sociedad
Sennheiser electronic GmbH & Co. KG, Wedemark, Alemania
Sennheiser, Mikroport en Soundfield zijn geregistreerde merknamen van
Sennheiser electronic GmbH & Co. KG, Wedemark, Duitsland
2
Système Mikroport® 2015
Notice d’emploi
105
Pour votre sécurité
N'ouvrez pas les appareils de votre propre initiative. La garantie est annulée
pour les appareils ouverts à l'initiative du client.
Eloignez les appareils des chauffages et radiateurs et n'exposez pas les
appareils directement au soleil.
Utilisez ce système uniquement dans des locaux secs.
Pour le nettoyage, il suffit d'essuyer de temps en temps les appareils avec
un chiffon légèrement humide. N'utilisez jamais de solvant ou de détergent.
Vous avez fait le bon choix !
Ces produits Sennheiser vous séduiront pendant de longues années par leur
fiabilité, leur rentabilité et leur facilité d'emploi. C'est ce que garantit
Sennheiser, fabricant réputé de produits électroacoustiques de grande
valeur, fruits de compétences accumulées depuis plus de 50 ans.
Consacrez quelques minutes à la lecture de cette notice. Nous désirons en
effet que vous puissiez profiter simplement et rapidement de cette technologie de pointe.
106
Sommaire
Des informations pour
l’utilisateur du recepteur
Pour votre sécurité ................................................................... 106
Le système Mikroport® 2015 ................................................. 109
Des informations pour
Principe de fonctionnement du système Mikroport® 2015 ......... 109
l’utilisateur de l’émetteur Fournitures ................................................................................. 110
Des informations pour le Les éléments de commande du récepteur EK 2015 ........... 111
spécialiste technique
Affichages du récepteur ...................................................................... 112
Les éléments de commande de l’émetteur SK 2015 ......... 114
Affichages de l’émetteur ..................................................................... 115
Utilisation quotidienne ............................................................ 117
Transporter les émetteurs et les récepteurs ................................... 117
Mettre en place le pack accu/les piles (émetteur et récepteur) .. 117
Raccorder des sources de son à l’émetteur ..................................... 118
Raccorder un appareil de correction auditive au récepteur ......... 120
Fixer l’émetteur et le récepteur ......................................................... 121
Utiliser le récepteur .................................................................. 123
Mettre le récepteur en marche/à l'arrêt ........................................... 123
Activer/désactiver le verrouillage des touches .............................. 123
Régler le volume sonore du signal audio capté .............................. 124
Régler le volume sonore du microphone incorporé ........................ 124
Changer de canal ................................................................................... 125
Faire afficher des fréquences ............................................................. 125
Menu du récepteur EK 2015 ............................................................... 126
Utiliser l’émetteur ..................................................................... 127
Mettre l’émetteur en marche/à l’arrêt ............................................. 127
Mettre le microphone en sourdine .................................................... 127
Activer/désactiver le verrouillage des touches .............................. 128
Faire afficher des fréquences ............................................................. 128
Utiliser le menu de l’émetteur ............................................................ 129
Vue d’ensemble des options ............................................................... 131
Menu de l’émetteur SK 2015 .............................................................. 132
Consignes de réglage pour le menu de l’émetteur ......................... 133
107
En cas d'anomalies ................................................................... 135
Liste de contrôle des anomalies ...................................................... 135
Recommandations et conseils ............................................................136
Entretien et maintenance ....................................................... 137
Configuration des appareils par le spécialiste technique . 138
Utiliser le menu de configuration .......................................................138
Vue d'ensemble des options ................................................................140
Le structure du menu de configuration du récepteur EK 2015 ....141
Le structure du menu de configuration de l’émetteur SK 2015 ..143
Consignes de réglage pour le menu de configuration ....................144
Distinguer les appareils grâce aux couleurs .....................................149
Ceci est bon à savoir également .........................................................150
Caractéristiques techniques ................................................... 152
Brochage des connecteurs ...................................................... 154
Variantes du système et accessoires .................................... 155
Conditions de garantie ............................................................. 314
Dèclaration de conformité .............................................. 316, 317
108
Le système Mikroport® 2015
Le système Mikroport® 2015 permet l’intégration de personnes souffrant de problèmes auditifs dans les
écoles et les universités, au travail et pendant les loisirs. La conception et les charactéristiques de ce système sont adaptées de la meilleure façon possible aux exigences posées par ce groupe d’utilisateurs. La
manipulation est d’un apprentissage aisé. En outre, les appareils sont de petite taille, légers et discrets.
Principe de fonctionnement du système Mikroport® 2015
L’orateur, l’enseignant par exemple, porte l’émetteur SK 2015. Le malentendant, l’élève par exemple, porte
le récepteur EK 2015. Un casque ou un câble de connexion pour l’appareil de correction auditive peuvent
être branchés sur le récepteur. Sans fil, l’élève est en mesure d’entendre son professeur tout en restant
entièrement libre de ses mouvements, comme s’il était assis à côté de ce dernier. Lorsque l’enseignant parle,
les bruits ambiants se trouvent sensiblement réduits, à tel point que le dialogue entre l’enseignant et l’élève
reste toujours prioritaire. Lorsque l’enseignant ne parle pas, l’élève entend ses camarades de classe soit par
les microphones de l’appareil de correction auditive soit par le microphone incorporé du récepteur. Le système Mikroport® 2015 constitue un auxiliaire fiable même dans des conditions d’utilisation difficiles. La
puissance d’émission est suffisante pour couvrir des distances relativement importantes. Le microphone
cravate MKE 2015-2 garantit une bonne intelligibilité et offre la possibilité de lire des lèvres simultanément.
La meilleure intelligibilité est garantite pas le microphone serre-tête ME 2015-H (accessoire en option) qui
est directement positionné devant la bouche et qui compense les bruits parasites et une mauvaise acoustique. La diversité des accessoires permet de raccorder le récepteur à pratiquement tout appareil de correction auditive, la liaison pouvant être électrique ou inductive.
L’alimentation électrique de l’émetteur et du récepteur est assurée par le pack accu BA 2015. Le pack accu
BA 2015 fournit une puissance suffisante pour une journée (jusqu’à 12 heures). Les contacts de recharge
sur l’émetteur et sur le récepteur permettent de recharger les appareils dans le chargeur L 2015 sans que
le pack accu doit être retiré. Si aucun réseau électrique n’est disponible pour recharger le pack accu, vous
pouvez aussi utiliser des piles rondes AA (1,5 V). En utilisant des piles, les émetteurs et récepteurs ont aussi
une durée de fonctionnement de 12 heures.
Il est en plus possible de connecter à la fiche jack 3,5 mm de l’émetteur des sources audio (p.ex. des lecteurs
laser, des téléviseurs, la carte son de votre ordinateur etc.).
Pour des écoles intégratives en particulier, il est un avantage que vous pouvez lier le système
Mikroport® 2015 au système Soundfield EMP 2015. Au-delà, vous pouvez utiliser les émetteurs et les
récepteurs de la série evolution wireless en combinaison avec le système Mikroport® 2015. Pour des
informations plus précises voir “www.sennheiser.com”.
109
Fournitures
MKE 2015-2
SK 2015
MZQ 2
BA 2015
EK 2015
L 2015
y
y
y
y
y
y
y
y
1 émetteur SK 2015
1 microphone cravate MKE 2015-2
1 récepteur EK 2015
2 packs accu BA 2015
1 chargeur L 2015
1 clip de microphone MZQ 2
1 bloc secteur NT 1
1 sac de système EZB 2015
inkl. avec housse de transport et support inclus (pour EK 2015 et
SK 2015) ainsi qu’une ceinture
y 2 sacs d’appareil EZG 2015, chaqu’un avec un serre-nuque
y 3 notices d’emploi:
notice d’emploi système 2015
notice d’emploi MKE 2015-2
notice d’emploi L 2015
Remarque:
Tous les composants du système Mikroport® 2015 sont disponibles
séparément (voir „Variantes du système et accessoires“ page 155).
EZB 2015
Housse de transport
Support
EZG 2015
110
Contenu du système Mikroport® 2015:
Les éléments de commande du récepteur EK 2015
Eléments de commande
Sortie casque / appareil de correction auditive
(HI), prise jack 3,5 mm
Sortie appareil de correction auditive (LOW),
prise jack 2,5 mm
Antenne
Alarme lumineuse indiquant l’état des piles et
l’absence du signal radio de l’émetteur, LED
rouge
Indicateur de réception radio, LED verte
Contacts de charge
Touche SET
Touches à bascule / (UP/DOWN)
Compartiment à piles
Couvercle du compartiment à piles
Touche de déverrouillage
Touche ON/OFF avec la fonction ESC (abandon)
Microphone incorporé
Afficheur à cristaux liquides
Affichages sur l’afficheur à cristaux liquides
Affichage alphanumérique
Affichage à cinq positions du niveau audio (FM)
Affichage à cinq positions du niveau du micro-
phone (MIC) pour le microphone incorporé (uniquement si ce microphone est en marche)
Symbole d'activation du verrouillage des touches
Affichage à quatre positions de l'état des piles
Affichage à cinq positions du niveau du signal
radio
Remarque:
Dépendant de la configuration individuelle, il se
peut que quelques affichages n’apparaissent pas
sur l’afficheur.
111
Affichages du récepteur
Affichages de fonctionnement et d’état des piles
L’affichage à quatre positions de l’afficheur et la LED rouge fournissent des informations sur la charge du pack accu BA 2015 ou des piles:
3 segments
Charge env. 100%
2 segments
Charge env. 70%
1 segment
Charge env. 30%
LOW BAT (la charge ne suffit plus que pour
Clignotement du
symbole pile et de la LED une brève durée de fonctionnement)
rouge
Alarme lumineuse indiquant l’absence du signal radio
La LED rouge s’allume lorsqu’aucun signal radio de l’émetteur n’est reçu,
car, par exemple, le microphone de l’émetteur est mis en sourdine.
Affichage du signal audio
Le récepteur possède à l'avant une LED verte . Elle s'allume lorsqu'un signal audio suffisamment fort est reçu (p.ex. la voix de l’orateur).
Affichage alphanumérique
112
Lorsque le récepteur a été mis en marche, le nom du récepteur est indiqué
dans l’affichage alphanumérique . Après env. 3 secondes, l’affichage
standard apparaît. Son affichage alphanumérique montre la banque de
canaux (1) et le canal (01).
Affichage du niveau audio de l’émetteur capté
L’affichage du niveau audio (FM) montre l’intensité du signal audio
capté.
Affichage du niveau du microphone (microphone incorporé)
L’affichage montre le niveau du microphone incorporé.
Remarque:
Dépendant de la préréglage de votre récepteur, il se peut que cette
affichage n’est pas activée.
Affichage du niveau du signal radio
L’affichage montre l’intensité du signal radio capté. Plus de segments
sont affichés, meilleure est la réception.
Affichage du verrouillage des touches
La clé dans l'affichage standard indique que le verrouillage des touches
est activé. La clé s’éteint quand les touches sont de nouveau déverrouillées.
Eclairage de fond de l'afficheur
Le fond de l'afficheur reste éclairé pendant env. 15 secondes lorsqu'une
touche a été actionnée.
113
Les éléments de commande de l’émetteur SK 2015
Eléments de commande
114
Entrée audio (LINE), prise jack 3,5 mm
Entrée microphone (MIC), prise jack 2,5 mm
Antenne
Alarme lumineuse indiquant l’état des les piles
et l’activation de la mise en sourdine, LED rouge
Affichage d’une saturation audio, LED jaune
Contacts de charge
Touche SET
Touches à bascule / (UP/DOWN)
Compartiment à piles
Couvercle du compartiment à piles
Touche de déverrouillage
Touche ON/OFF avec fonction ESC (abandon)
Afficheur à cristaux liquides
Commutateur de mise en sourdine MUTE de
l’entrée microphone
Affichages sur l’afficheur à cristaux liquides
Affichage alphanumérique
Affichage à cinq positions du niveau ligne (LINE)
Affichage à cinq positions du niveau du
microphone (MIC)
Symbole d'activation du verrouillage des touches
Affichage à quatre positions de l'état des piles
Remarque:
Dépendant de la configuration individuelle, il se
peut que quelques affichages n’apparaissent pas
sur l’afficheur.
Affichages de l’émetteur
Affichages de fonctionnement et d’état des piles
L’affichage à quatre positions de l’afficheur et la LED rouge fournissent des informations sur la charge du pack accu BA 2015 ou des
piles:
3 segments
Charge env. 100%
2 segments
Charge env. 70%
1 segment
Charge env. 30%
Clignotement du
symbole pile et de la
LED rouge
LOW BAT (la charge ne suffit plus que pour
une brève durée de fonctionnement)
Affichage de la mise en sourdine
La LED rouge s’allume durablement lorsque le microphone de l’émetteur
est mis en sourdine.
Affichage Peak
L'émetteur possède à l'avant une LED jaune . Elle s'allume lorsque le
niveau d'entrée ligne ou microphone est trop élevé. Elle ne doit s’allumer
brièvement que dans les passages les plus forts. Le niveau de l’entrée
microphone ou de l’entrée ligne est trop élevé quand elle est allumée
durablement.
Affichage alphanumérique
Lorsque l’émetteur a été mis en marche, le nom de l’émetteur est
indiqué dans l’affichage alphanumérique . Après env. 3 secondes,
l’affichage standard apparaît. Son affichage alphanumérique montre la
banque de canaux (1) et le canal (01).
115
Affichage du niveau ligne
L’affichage du niveau ligne (LINE) montre la sensibilité de l’entrée ligne.
Cette affichage ne doit indiquer le niveau maximal que dans les passages
les plus forts.
Affichage du niveau du microphone
L’affichage du niveau du microphone (MIC) montre le niveau du
microphone connecté. Cette affichage ne doit indiquer le niveau maximal
que dans les passages les plus forts.
Affichage du verrouillage des touches
La clé dans l'affichage standard indique que le verrouillage des touches
est activé. La clé s’éteint quand les touches sont de nouveau déverrouillées.
Eclairage de fond de l'afficheur
Le fond de l'afficheur reste éclairé pendant env. 15 secondes lorsqu'une
touche a été actionnée.
116
Utilisation quotidienne
Les émetteurs et les récepteurs ont été bien adaptés à vos exigences par
votre spécialiste technique.
Transporter les émetteurs et les récepteurs
Housse de
transport
Supplémentaire du sac de système EZB 2015, dans lequel vous pouvez loger
tous les composants du système, une housse de transport est également
fourni. Elle est bonne pour le transport quotidien d’un émetteur et d’un
récepteur ainsi que de deux packs accu de remplacement.
Introduisez l’émetteur et le récepteur dans le support de la manière
indiquée sur l'illustration ci-contre. Le support empêche l’endommage des
appareils pendant le transport et il est de la taille de la housse de transport.
Vous pouvez ranger les packs accu dans la poche de l’avant de la housse de
transport.
Support
Mettre en place le pack accu/les piles
(émetteur et récepteur)
Pour l’utilisation quotidienne, nous recommandons d’utiliser le pack accu
BA 2015 fourni. Le pack accu peut être rechargé avec le chargeur L 2015.
Vous n'avez pas besoin de retirer le pack accu de l’émetteur ou du récepteur
pour le charger (voir la notice d’emploi du chargeur). Si aucun réseau
électrique n’est disponible pour recharger le pack accu, vous pouvez
aussi utiliser des piles rondes AA (1,5 V).
Enfoncez les deux touches de déverrouillage
du compartiment à piles .
et ouvrez le couvercle
Insérez le pack accu BA 2015 ou les deux piles comme sur l'illustration
ci-contre. Observez la polarité.
Fermez le compartiment à piles. Le couvercle s'enclenche de manière
audible.
117
Utiliser le pack accu et les piles correctement :
Pour une parfaite fiabilité, il est recommandé d'utiliser uniquement le pack
accu BA 2015 si l'appareil doit être alimenté par accu. Piles et cellules accu
ont des courbes de décharge différentes. L’émetteur SK 2015 et le récepteur EK 2015 reconnaissent le pack accu BA 2015 et exploitent sa capacité
de façon optimale. Ils adaptent automatiquement l’affichage de fonctionnement et d’état des piles au fonctionnement actuel. Par contre, les cellules
accu ne sont pas détectées comme accus.
Chargez le pack accu BA 2015 de l’émetteur ou du récepteur après l’utilisation avec le chargeur L 2015 (p. eg. pendant la nuit). La durée maximale du rechargement est 2,5 heures. Après ce temps, une charge de
conservation sera mise en marche.
Retirez les piles ou le pack accu de l’émetteur et du récepteur si
l’appareil reste inutilisé pendant une durée prolongée (p. eg. pendant
des vacances). A partir de 3 mois le plus tard, vos packs accu ont besoin
d’être rechargés dans le chargeur. De ce fait, vous évitez l’endommage
du pack accu à cause d’un auto-déchargement .
Raccorder des sources de son à l’émetteur
Raccorder des microphones à l’émetteur
Supplémentaire du microphone cravate (MKE 2015-2), un microphone
enfichable (MKE 2015-0) est disponible en accessoire ainsi qu’un
microphone serre-tête (ME 2015-H). Ces microphones à condensateurs
sont alimentés vers la prise de connexion.
Branchez la fiche jack 2,5 mm du câble du microphone à la prise jack
2,5 mm (MIC) .
Dans le menu, réglez la sensibilité de l'entrée microphone (voir „Régler
la sensibilité du microphone“ page 133).
118
Fixer et positionner des microphones
Le microphone cravate MKE 2015-2 et le microphone enfichable
MKE 2015-0 sont des microphones omnidirectionnels. Il est donc inutile
de les diriger avec une grande précision mais ils doivent être fixés aussi près
que possible de la source sonore.
Fixez le microphone cravate MKE 2015-2 à une distance maximale de 25 cm
au vêtement, par ex. au revers de la veste, à l'aide du clip.
MKE 2015-2
MKE 2015-0
Mettez l’émetteur en bandoulière avec le sac d’appareil EZG 2015 en
utilisant le microphone enfichable MKE 2015-0. Régler le serre-nuque du
sac d’appareil tellement que la distance entre la bouche et le microphone ne
dépasse pas 25 cm.
Vous pouvez utiliser le microphone enfichable MKE 2015-0 pour
transmettre les discours de plusieurs orateurs avec un seul émetteur. Posez
l’émetteur avec le microphone enfichable sur la table devant les orateurs.
L’orateur du moment devrait parler avec une distance d’environ 25 cm au
microphone.
Le microphone serre-tête ME 2015-H offre une directivité super-cadioïde.
Positionnez le microphone serre-tête ME 2015-H sur votre tête de
manière qu’il est agréable à porter et qu’il se tient bien.
Positionnez le microphone serre-tête au coin de la bouche.
ME 2015-H
Dirigez l'axe de directivité vers la bouche. Cet axe est repéré par un petit
point.
119
Raccorder des sources audio à l’émetteur
Il est possible de connecter à la fiche jack 3,5 mm de l’émetteur des sources
audio, p.ex. un lecteur laser, un téléviseurs, la carte son de votre ordinateur
etc.
Branchez la fiche jack stéréo 3,5 mm du câble de connexion à la prise
jack 3,5 mm (LINE) .
Dans le menu, réglez la sensibilité de l'entrée audio (voir „Régler la
sensibilité de l’entrée ligne“ page 133).
Remarque:
Si l’émetteur est configuré tellement que l’entrée ligne est désactivé, le
niveau du ligne n’est pas affiché sur l’afficheur.
Raccorder un appareil de correction auditive au
récepteur
Raccorder un appareil de correction auditive avec entrée audio au
récepteur
Raccordez un appareil de correction auditive avec entrée audio à la
prise jack 2,5 mm (LOW) . Des câbles de connexion qui
correspondent (voir „Variantes du système et accessoires“ page 155)
sont disponibles chez les spécialistes.
Raccorder un appareil de correction auditive sans entrée audio au
récepteur
Raccordez la boucle de transmission électromagnétique EZT 2015 ou
les plaquettes d’induction EZI 120 pour des appareils de correction
auditive sans entrée audio à la prise jack 3,5 mm (HI) . Des câbles de
connexion qui correspondent aux plaquettes d’induction (voir
„Variantes du système et accessoires“ page 155) sont disponibles chez
les spécialistes.
120
Raccorder un casque
Vous ne devez raccorder au récepteur que des casques stéréo qui possèdent
une fiche jack stéréo (aussi des casques mono) et qui ont une impédance de
32 Ω au moins.
Raccordez le casque à la prise jack 3,5 mm .
Fixer l’émetteur et le récepteur
Fixer l’émetteur ou le récepteur avec le clip ceinture
Le clip ceinture permet de fixer l'émetteur ou le récepteur discrètement par
exemple au pantalon.
Vous pouvez également fixer l'émetteur ou le récepteur à un vêtement en
dirigeant l'antenne vers le bas. Pour ce faire, il vous faut tourner le clip de
ceinture comme suit : retirez le clip de ceinture et remettez-le en place après
l'avoir tourné de 180°.
Faites sortir le clip de ceinture du support en le poussant de deux côtés
en direction des fléches.
Tournez le clip de ceinture de 180°.
Remettez le clip de ceinture dans le support.
121
Mettre l’émetteur ou le récepteur en bandoulière
Le sac d’appareil EZG 2015 permet de mettre l’émetteur ou le récepteur en
bandoulière.
Introduisez l’émetteur ou le récepteur dans le sac d’appareil.
Fixez le serre-nuque comme illustré avec les portes-mousqueton aux
oeillets du sac d’appareil.
Remarque:
Si vous utilisez l’émetteur avec le microphone enfichable MKE 2015-0
(accessoire en option), vous devriez régler le serre-nuque tellement que
la distance entre la bouche et le microphone ne dépasse pas 25 cm.
122
Utiliser le récepteur
Lorsqu’il a été mis en marche, le récepteur est surtout réglé par la touche
SET et les touches à bascule / (UP/DOWN) ce qui assure une
utilisation facile même pour des enfants. Tout les réglages s’effectuent
directement. L'affichage standard apparaît de nouveau.
Mettre le récepteur en marche/à l'arrêt
Appuyez sur la touche ON/OFF pour mettre le récepteur en marche.
Le nom du récepteur est indiqué dans l’affichage pendant env. 3
secondes. Ensuite, l'affichage standard apparaît de nouveau.
Pour mettre le récepteur à l'arrêt, maintenez la touche ON/OFF
enfoncée jusqu'à ce que “OFF” s'affiche.
Activer/désactiver le verrouillage des touches
Le récepteur possède un verrouillage des touches qui évite l'arrêt fortuit du
récepteur durant le fonctionnement ou la modification des réglages.
Maintenez la touche SET enfoncée.
Appuyez sur la touche (DOWN) . L’afficheur indique “LOCK”. Le
verrouillage des touches est activé et la clé apparaît dans l’affichage
standard.
Pour désactiver le verrouillage des touches, appuyez de nouveau sur la
touche SET et maintenez l’enfoncée.
Appuyez sur la touche (DOWN) . L’afficheur indique d’abord
“UNLOCK“ et puis l’affichage standard sans la clé apparaît.
123
Régler le volume sonore du signal audio capté
Vous pouvez régler le volume sonore du signal audio capté (p.ex. la voix de
l’orateur) en 64 niveaux.
Changez de volume en appuyant sur les touches à bascule /
(UP/DOWN) tellement que vous entendez votre interlocuteur de
façon claire et nette.
Régler le volume sonore du microphone incorporé
Vous pouvez régler le volume sonore du microphone incorporé, par lequel
vous pouvez entendre des bruits ambiants, en 64 niveaux.
Appuyez sur la touche SET . Le volume sonore momentané est
affiché.
Changez le niveau de volume sonore avec les touches à bascule /
(UP/DOWN) .
Remarque:
Le volume sonore du microphone incorporé ne peut être modifier
qu’en cas d’activation du microphone dans la configuration
individuelle du récepteur. Si le circuit de priorité est activé, le
microphone subit une baisse de volume pendant la durée de la
transmission de la parole.
124
Changer de canal
Vous pouvez changer entre les canaux débloqués. Il est nécessaire de
changer de canal quand il y a des interférences sur le canal momentané.
Réglez toujours le même canal pour le récepteur et l’émetteur. Contrôlez, en
cas d’interférences, si l’émetteur et le récepteur ne sont pas seulement
réglés sur le même canal, mais aussi sur la même fréquence.
Appuyez sur la touche SET et maintenez l’enfoncée env. 5 secondes.
Le canal momentané est affiché.
Choisissez un canal avec les touches à bascule / (UP/DOWN) .
Faire afficher des fréquences
Vous pouvez faire afficher la fréquence du canal réglé. Ceci est d’importance
quand vous utilisez les canaux de la banque de canaux “U” avec des
fréquences au choix pour votre voie de transmission. Comme ça, vous
pouvez contrôler si vous avez réglé la même fréquence sur l’émetteur et sur
le récepteur.
Maintenez la touche SET enfoncée.
Appuyez sur la touche (UP) . La fréquence est affiché.
125
Menu du récepteur EK 2015
après 3 sec.
FM. 17
FM. 28
Réglage actuel
/ : 01...64
après 3 sec.
SET
MIC. 28
MIC. 38
/ : 01...64
Volume réglé du
microphone
incorporé
(uniquement s'il
est en marche)
après 3 sec.
SET
enfoncer
5 sec.
SET + 1.01
8.16
Canal réglé
/ : tous les
canaux débloqués,
après 7 sec. U.01...U.20,
1.01...8.20
SET + LOCK
UNLOCK
après 2 sec.
Activer le
verrouillage des
touches
SET + 749.800
Fréquence
actuelle
après 2 sec.
126
Verrouillage des
touches activé
après 2 sec.
Verrouillage des
touches désactivé
Utiliser l’émetteur
Mettre l’émetteur en marche/à l’arrêt
Appuyez sur la touche ON/OFF pour mettre l’émetteur en marche. Le
nom de l’émetteur est indiqué dans l’affichage pendant env. 3
secondes. Ensuite, l'affichage standard apparaît de nouveau.
Pour mettre l’émetteur à l'arrêt, maintenez la touche ON/OFF
enfoncée jusqu'à ce que “OFF” s'affiche.
Remarque:
Vous ne pouvez mettre l'émetteur à l'arrêt que lorsque l'affichage
standard apparaît sur l'afficheur. Si vous appuyez de manière brève sur
la touche ON/OFF dans le menu, l'entrée est arrêtée (fonction ESC) et
vous retournez à l'affichage standard sans qu'aucune modification n'ait
été effectuée, avec les derniers réglages mémorisés.
Mettre le microphone en sourdine
L'émetteur possède un commutateur de mise en sourdine MUTE , qui met
le microphone raccordé en sourdine et coupe le signal du microphone
transmis. L'émetteur reste cependant en service.
Glissez le commutateur de mise en sourdine MUTE sur la position
’MUTE’. La LED rouge s’allume à l’émetteur.
Pour que le signal audio soit de nouveau transmis, glissez le
commutateur MUTE en arrière.
127
Activer/désactiver le verrouillage des touches
L'émetteur possède un verrouillage des touches qui évite l'arrêt fortuit de
l'appareil durant le fonctionnement ou la modification des réglages. Il est
toujours possible de mettre l’émetteur en sourdine.
Maintenez la touche SET enfoncée.
Appuyez sur la touche (DOWN) . L’afficheur indique “LOCK”. Le
verrouillage des touches est activé et la clé apparaît dans l’affichage
standard.
Pour désactiver le verrouillage des touches, appuyez de nouveau sur la
touche SET et maintenez l’enfoncée.
Appuyez sur la touche (DOWN) . L’afficheur indique d’abord
“UNLOCK“ et puis l’affichage standard apparaît et la clé éteint.
Faire afficher des fréquences
Vous pouvez faire afficher la fréquence du canal réglé. Ceci est d’importance
quand vous utilisez les canaux de la banque de canaux “U” avec des
fréquences au choix pour votre voie de transmission. Comme ça, vous
pouvez contrôler si vous avez réglé la même fréquence sur l’émetteur et sur
le récepteur.
Maintenez la touche SET enfoncée.
Appuyez sur la touche (UP) . La fréquence est affiché.
128
Utiliser le menu de l’émetteur
Ce chapitre décrit, à l'exemple de l'option “CHAN“ la manière d'effectuer des
réglages dans le menu de l’émetteur.
Fonction des touches
Mode
Touches
Fonction de la touche dans le mode
respectif
Affichage
standard
ON/OFF
Mettre l’émetteur en marche et à l'arrêt
SET
Aller de l'affichage standard au menu
/
Sans fonction
ON/OFF
Abandonner la saisie et retourner à
l'affichage standard
SET
Aller du menu à la zone d'entrée d'une
option sélectionnée
/
Aller à l'option précédente () ou
suivante ()
ON/OFF
Abandonner la saisie et retourner à
l'affichage standard
SET
Mémoriser des réglages et retourner au
menu
/
Modifier les valeurs d'une option :
Sélection possible (/)
Menu
Zone d’entrée
129
Lorsque l'appareil a été mis en marche, le nom de l’émetteur est indiqué.
Après env. 3 secondes, l’affichage standard apparaît.
Aller au menu
Appuyez sur la touche SET. Vous passez alors de l'affichage standard au
menu. La dernière option utilisée clignote.
Sélectionner une option
Sélectionnez avec les touches à bascule / (UP/DOWN) l'option dans
laquelle vous souhaitez effectuer des réglages.
Appuyez sur la touche SET pour accéder à la zone d'entrée de l'option.
Le réglage momentané, qui peut être modifié, clignote sur l'afficheur.
Modifier les réglages
Modifiez les réglages avec les touches à bascule / (UP/DOWN).
Avec une brève pression sur la touche, la valeur suivante ou
précédente est affichée. Si dans les options ”SENSIT“ et “CHAN“
vous maintenez les touches à bascule / enfoncées, l'affichage
change en continu (fonction Repeat). La valeur souhaitée peut ainsi
être atteinte rapidement et facilement dans les deux directions. La
valeur clignote jusqu’à ce qu’elle soit mémorisée.
130
Mémoriser les entrées
Appuyez sur la touche SET pour mémoriser durablement un réglage.
L'afficheur indique ”STORED” à titre de confirmation. La dernière option
utilisée est ensuite de nouveau affichée.
En règle générale, les réglages sont pris en compte immédiatement
dans toutes les options. A l'exception de l’option ”CHAN“. Les modifications n'y prennent effet qu'après avoir été mémorisées et que
l'afficheur ait indiqué ”STORED”.
Quitter le menu
L'option ”EXIT” permet de quitter le menu et de retourner à l'affichage
standard.
Si vous appuyez de manière brève sur la touche ON/OFF dans le
menu, l'entrée est arrêtée (fonction ESC) et vous retournez à
l'affichage standard sans qu'aucune modification n'ait été
effectuée.
Vue d’ensemble des options
Affichage
Fonction
SENSIT (MIC)
Régler la sensibilité de l’entrée
microphone
SENSIT (LINE)
Régler la sensibilité de l’entrée ligne
CHAN
Changer de canal
EXIT
Quitter le menu et retourner à
l'affichage standard
131
Menu de l’émetteur SK 2015
ON/OFF
arrête l'entrée
dans tous les zones
du menu
EXIT
3 sec.
1.17
SET
SENSIT
SET
Régler la
sensibilité du
microphone
SEN. 32
SEN. 12
Réglage actuel
de la sensibilité
/ : 1...32 dB
SET: Mémoriser
SET
STORED
SENSIT
SET
Régler la
sensibilité de
l'entrée ligne
SEN. OFF
SEN. 18
Réglage actuel
de la sensibilité
/ : OFF, 1...32 dB
SET: Mémoriser
SET
STORED
CHAN
Changer de
canal
SET
SET
1.17
Canal réglé
(seuls les canaux débloqués
peuvent être choisis)
5.20
/ : U.01...20,
1.01...8.20
SET: Mémoriser
STORED
SET
EXIT
Quitter le menu
SENSIT
SET + LOCK
après 2 sec.
Verouillage des
Activer le
touches activé
verrouillage des
touches
après 2 sec.
SET + après 2 sec.
132
749.800
Fréquence
actuelle
SET + UNLOCK
Verrouillages
des touches
Consignes de réglage pour le menu de l’émetteur
Régler la sensibilité du microphone
SENSIT (MIC)
L'option ”SENSIT (MIC)“ permet de régler la sensibilité du microphone
raccordé en 32 niveaux. Réglez la sensibilité du microphone tellement que
l’affichage du niveau du microphone (MIC) n'indique le niveau maximal
que quand vous parlez très fort. La LED jaune ne doit s’allumer que
brièvement.
Remarque:
Pour contrôler la sensibilité du microphone réglée, l'affichage du niveau
du microphone (MIC) indique le niveau audio même lorsque le
microphone raccordé est mis en sourdine.
Régler la sensibilité de l’entrée ligne
SENSIT (LINE)
L’option “SENSIT (LINE)“ permet de régler la sensibilité de l’entrée ligne en
32 niveaux.
La sensibilité à l'entrée est trop élevée quand une saturation se produit en
cas de passages forts et la LED jaune s’allume durablement. En revanche,
si la sensibilité réglée est trop faible, le signal est entaché de bruit.
La sensibilité est correctement réglée si l'affichage du niveau ligne (LINE) n'indique le niveau maximal que dans les passages les plus forts.
Remarque:
Quand le réglage de la sensibilité de l’entrée ligne n’est pas activé
(“OFF“), le niveau ligne n’est pas affiché sur l’affichage standard.
133
Changer de canal
CHAN
Dans l'option ”CHAN” vous pouvez commuter entre les canaux débloqués
dans une banque de canaux. Il est nécessaire de changer de canal quand il
y a des interférences sur le canal momentané.
En utilisant le système Mikroport® 2015, il est possible qu’un seul émetteur
est reçu par plusieurs récepteurs. Il est aussi nécessaire de commuter sur un
canal qui est débloqué sur tous les récepteurs.
Réglez l’émetteur et le récepteur toujours sur le même canal. Pour une
utilisation en multi-canal, sélectionnez toujours les canaux libres d’une
banque de canaux. Utilisez de préférence les banques de canaux “1“ á “8“,
car leurs fréquences ne peuvent pas être modifiées et car ils sont
compatibles entre eux.
Quitter le menu
EXIT
134
L'option ”EXIT” permet de quitter le menu et de retourner à l'affichage
standard.
En cas d'anomalies
Liste de contrôle des anomalies
Problème
Cause possible
Pas d'affichages sur
l’afficheur
Piles usées ou pack accu déchargé Changer les piles ou charger le
pack accu
Remède possible
Pas de signal radio sur le
récepteur
Canal différent ou fréquences
différentes pour l'émetteur et le
récepteur
Régler le même canal pour
l'émetteur et le récepteur.
Contrôler si la fréquence est la
même. Si cela n’est pas le cas
changer de canal
La portée de la liaison radio est
dépassée
Réduire la distance entre
l'émetteur et le récepteur
Le spécialiste technique doit
contrôler le réglage du seuil de
squelch
Signal radio présent, pas de Le microphone de l’émetteur est
signal audio sur le récepteur mis en sourdine (“MUTE“)
Désactiver la mise en sourdine
La sensibilité du microphone de
Le signal audio du
microphone est noyé dans le l'émetteur est trop faible
bruit de fond
Augmenter la sensibilité du
microphone dans l’option “SENSIT
(MIC)”
Le signal de la ligne est noyé La sensibilité de la ligne de
dans le bruit de fond
l'émetteur est trop faible
Augmenter la sensibilité du ligne
dans l’option “SENSIT (LINE)“
Le signal du microphone interfère Mettre le microphone en sourdine
(“MUTE“).
avec le signal de la ligne sur
l’émetteur
135
Problème
Cause possible
Remède possible
Le signal du microphone est La sensibilité du microphone est
déformé
trop élevée
Réduire la sensibilité du
microphone dans l’option “SENSIT
(MIC)”
Le signal de la ligne est
déformé
Réduire la sensibilité du ligne dans
l’option “SENSIT (LINE)“
La sensibilité de la ligne est trop
élevée
Vous n’avez pas d’accès à un Le canal n’est pas débloqué
canal précis
Changer de canal sur l’émetteur et
sur le récepteur
Le spécialiste technique doit
débloquer le canal
Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou
qui ne peuvent être résolus avec les solutions proposées.
Recommandations et conseils
... pour la préparation du système
y L’émetteur et le récepteur d’une voie de transmission doivent être réglés sur la même fréquence.
y Un émetteur peut être utilisé avec plusieurs récepteurs réglés sur la même fréquence.
y Un récepteur ne peut pas être utilisé avec plusieurs émetteurs sur une seule fréquence ! Les fautes de
réglage de ce type se manifestent par des crépitements et des sifflements du récepteur.
... pour le microphone enfichable MKE 2015-0 (accessoire en option)
y Régler le serre-nuque tellement que la distance entre la bouche et le microphone ne dépasse pas
25 cm.
y Le microphone enfichable permet de transmettre des discussions en groupe. Posez l’émetteur sur la
table sur un support doux et flexible.
... pour le microphone serre-tête ME 2015-H (accessoire en option)
y Utilisez toujours le microphone avec un écran anti-pop (écran en mousse) et positionnez-le au coin de
la bouche.
136
y La distance par rapport à la bouche permet de modifier la reproduction du grave.
y Assurez-vous que l'axe de directivité est dirigé vers la bouche. Cet axe est repéré par un petit
point.
... pour l’émetteur SK 2015
y Ne croisez pas l'antenne et le câble du microphone.
y Pour une qualité de transmission optimale, assurez-vous que la sensibilité de l’émetteur soit correctement ajustée.
.... pour une réception optimale
y La portée du système dépend des conditions locales. Elle peut aller jusqu’à 50 m. L'espace doit si possible être dégagé entre l'antenne émettrice et l'antenne réceptrice.
... pour l'utilisation d'une installation multi-canal
y Vous ne pouvez utiliser pour le multi-canal que les canaux d'une même banque de canaux. Chaque
banque de canaux ”1” à ”8” contient des fréquences préréglées, compatibles entre elles. Vous trouverez d'autres combinaisons de fréquences dans le tableau des fréquences et pouvez les sélectionner
dans la banque de canaux ”U” par l'option ”TUNE”.
y Lorsque vous utilisez plusieurs émetteurs, il est possible d'éviter les interférences dues à une distance
insuffisante entre les émetteurs. Les émetteurs doivent être espacés d'au moins 20 cm.
y Utilisez des accessoires spéciaux pour une installation multi-canal (voir le choix d’accessoires de
Sennheiser).
Entretien et maintenance
y Nettoyez de temps en temps les appareils à l'aide d'un chiffon légèrement humide.
Remarque :
N'utilisez jamais de solvant ou de détergent.
y Retirez le pack accu ou les piles de l’émetteur ou du récepteur s’il reste inutilisé pendant une durée prolongée (p. eg. pendant les vacances). A partir de 3 mois le plus tard, vos packs accu ont besoin d’être
rechargés dans le chargeur L 2015. De ce fait, vous évitez l’endommage du pack accu à cause d’un
auto-déchargement complète.
137
Configuration des appareils par le
spécialiste technique
Le spécialiste technique configure l’émetteur et le récepteur selon les
exigences pour l’utilisation quotidienne.
Utiliser le menu de configuration
Ce chapitre décrit, à l'exemple de l'option ”FADE“ la manière d’utiliser le
menu de configuration.
Fonction des touches
Mode
Affichage
“SETUP“
Menu de
configuration
Zone d’entrée
138
Touches Fonction de la touche dans le mode
respectif
ON/OFF Mettre le récepteur/ l’émetteur en
marche et à l'arrêt
SET
Aller de l’affichage “SETUP“ au menu de
configuration
/
Sans fonction
ON/OFF Abandonner la saisie et retourner à
l'affichage “SETUP“
SET
Aller du menu de configuration à la zone
d'entrée d'une option sélectionnée
/
Aller à l'option précédente () ou
suivante ()
ON/OFF Abandonner la saisie et retourner à
l'affichage “SETUP“
SET
Mémoriser les réglages et retourner au
menu de configuration
/
Modifier les valeurs d'une option :
Sélection possible (/)
Aller au menu de configuration
Remarque:
Pour pouvoir aller au menu de configuration du spécialiste technique,
l’appareil respectif doit être mis à l’arrêt.
Maintenez la touche SET enfoncée.
Appuyez sur la touche ON/OFF
et maintenez l’enfoncée env.
5 secondes. L'afficheur indique ”SETUP“ .
Appuyez sur la touche SET pour aller au menu de configuration.
Sélectionner une option
Sélectionnez avec les touches à bascule / (UP/DOWN) l'option dans
laquelle vous souhaitez effectuer des réglages.
Appuyez sur la touche SET pour accéder à la zone d'entrée de l'option.
Le réglage momentané, qui peut être modifié, clignote sur l'afficheur.
Modifier les réglages
Modifiez les réglages avec les touches à bascule / (UP/DOWN).
Avec une brève pression sur la touche, la valeur suivante ou
précédente est affichée. Si dans les options ”FADE“, “TUNE“,
“NAME“ et “ACCESS“ vous maintenez les touches à bascule /
enfoncées, l'affichage change en continu (fonction Repeat). La
valeur souhaitée peut ainsi être atteinte rapidement et facilement
dans les deux directions. La valeur clignote jusqu’à ce qu’elle soit
mémorisée.
139
Mémoriser les entrées
Appuyez sur la touche SET pour mémoriser durablement un réglage.
L'afficheur indique ”STORED” à titre de confirmation. La dernière option
utilisée est ensuite de nouveau affichée.
En règle générale, les réglages sont pris en compte immédiatement
dans toutes les options, à l'exception de l’option ”RESET“ et sur
l’émetteur l’option “TUNE“. Les modifications n'y prennent effet
qu'après avoir été mémorisées.
Quitter le menu de configuration
Si vous appuyez de manière brève sur la touche ON/OFF dans le menu,
l'entrée est arrêtée (fonction ESC) et vous retournez à l'affichage “SETUP“.
Vue d'ensemble des options
Affichages
Récepteur
Emetteur
SETUP
Affichage standard dans le menu de
configuration
Affichage standard dans le menu de
configuration
INT.MIC
Mettre le microphone incorporé en
marche/à l’arrêt
–
Régler la baisse de volume du circuit de
priorité
–
SQELCH
Régler le seuil de squelch
–
ACCESS
Débloquer des canaux pour l’utilisateur
Débloquer des canaux pour
l’utilisateur
TUNE
Sélectionner un canal de la banque de
canaux “U“ (User Bank) et régler une
fréquence
Sélectionner un canal de la banque
de canaux “U“ (User Bank) et régler
une fréquence
NAME
Entrer un nom
Entrer un nom
RESET
Rétablir tous les réglages d'usine
Rétablir tous les réglages d'usine
FADE
140
Le structure du menu de configuration du récepteur EK 2015
L'appareil doit être en marche.
Appuyez sur SET et l'enfoncez + appuyez sur ON/OFF et enfoncez les deux pendant 5 sec.
ON/OFF
arrête l'entrée
dans tous les zones
du menu
RESET
SETUP
SET
INT.MIC
SET
Met microphone
iincorporé en
marche / à l'arrêt
MIC. OFF
MIC. ON
Microphone
incorporé en
marche ou arrêté
/ : ON/OFF
SET: Mémoriser
SET
STORED
FADE
SET
Régler la baisse
de volume du
circuit de priorité
FAD. OFF
FAD. 29
Réglage actuel
de la baisse de
volume
/ : OFF, 01...64
STORED
SQELCH
SET
Régler le seuil
de squelch
Débloquer des
canaux pour
ll'utilisateur
SET
SET
SQ LO
SQ MID
Réglage actuel
du seuil de
squelch
/ : LO, MID,HI
STORED
ACCESS
SET: Mémoriser
SET: Mémoriser
SET
SET
1.01
Affichage des
canaux qui
peuvent être
débloqués
SET enfoncer env. 1 sec
Les canaux choisis sont
débloqués
5.20
ACCESS
/ : U.01...20,
1.01...8.20,
ERASE
Canal débloqué :
"ACCESS"
est affiché
brièvement
Affichage du
prochain canal qui
peut être choisi
STORED
TUNE
141
ON/OFF
arrête l'entrée
dans tous les zones
du menu
ACCESS
SET
SET
TUNE
U.01
U.04
Sélectionner un
canal de la
banque “U” et
régler une
fréquence
Canal réglé
Sélectionner un
canal
U.01...U.20
744.500
Fréquence
actuelle du canal
réglé
744.650
/ : Changer
SET
STORED
NAME
SET
Entrer un nom
EK 2015
PETE15
Nom actuel
/ : Nom (6 caractères) ,
STORED
RESET
Rétablir les
réglages de
l'usine
SET
la fréquence de
réception par
pas de 25 kHz
SET : Mémoriser
SET
lettres sans accents, chiffres 0
à 9, caractères spéciaux
SET : 5 x caractère suivant, puis
mémoriser
RST. NO
RST. OK
Confirmation
/:
SET
/:
OK
SET : l'appareil rétablit tous les
réglages, l'appareil redémarre,
“Setup" est affiché
NO
SET : Arrête le rétablissement
SET
INT.MIC
SETUP
142
Le structure du menu de configuration de l’émetteur SK 2015
L'appareil doit être en marche.
Appuyez sur SET et l'enfoncez + appuyez sur ON/OFF et enfoncez les deux pendant 5 sec.
RESET
SET
SETUP
ACCESS
SET
1.01
SET Débloquer des
canaux pour
ll'utilisateur
ON/OFF
arrête l'entrée
dans tous les zones
du menu
5.20
ACCESS
/ : U.01...20,
Affichage des
canaux qui
peuvent être
débloqués
Canal débloqué :
"ACCESS"
est affiché brièvement
1.01...8.20,
ERASE
SET enfoncer
env. 1 sec.
Les canaux choisis sont débloqués
Affichage du prochain
canal qui peut être
STORED
SET
SET
TUNE
U.01
U.04
Sélectionner un
canal de la
banque “U” er
régler une
fréquence
Canal réglé
/ : U.01...20
SET
Entrer un nom
Rétablir les
réglages de
l'usine
SET
/ : Changer la
fréquence
de'émission par
pas de 25 kHz
SET: Mémoriser
SK 2015
PETE15
Nom actuel
/ : Nom (6 caractères) , lettres
STORED
RESET
744.650
SET
STORED
NAME
744.500
Fréquence
actuelle du canal
réglé
SET
sans accents, chiffres 0 à 9,
caractères spéciaux
SET : 5 x caractère suivant, puis
mémoriser
RST. NO
RST. OK
Confirmation
/ : OK
SET : l'appareil rétablit tous les
réglages, l'appareil redémarre,
“Setup" est affiché
SET
SET
SETUP
/ :
NO
SET : Arrête le rétablissement
ACCESS
143
Consignes de réglage pour le menu de configuration
Mettre le microphone incorporé en marche/à l’arrêt (récepteur
uniquement)
INT.MIC
Le récepteur EK 2015 est équipé d’un microphone incorporé par lequel le
malentendant entend des bruits ambiants. Dans l’option “INT.MIC” vous
pouvez mettre le microphone incorporé en marche ou à l’arrêt.
Régler la baisse de volume du circuit de priorité (récepteur
uniquement)
FADE
Le récepteur est muni d’un circuit de priorité. Les microphones des appareils
de correction auditive ou le microphone incorporé dans le récepteur
subissent une baisse du volume pendant la durée de la transmission de la
parole. Le malentendant entend en priorité l’orateur. Le microphone
incorporé de l’émetteur a une baisse de volume préréglée. Quant aux
microphones des appareils de correction auditive, le réglage de la baisse de
volume s’effectue dans l’option “FADE“. Plus haute la valeur réglée, plus
grande est la baisse du volume. Si le réglage indique “OFF“ le circuit de
priorité est désactivé, c’est à dire que le volume des microphones n’est pas
baissé pendant que l’orateur parle.
Le circuit de priorité est complété d’un filtre de parole. De ce fait, les bruits
indésirables (claquement de porte, etc.) n’activent pas le circuit de priorité.
Régler le seuil de squelch (récepteur uniquement)
SQELCH
Le récepteur possède un seuil de squelch réglable dans l'option “SQELCH”.
Le filtre supprime les bruits quand l'émetteur est arrêté ou quand le
récepteur ne dispose plus de puissance d'émission suffisante.
Vous avez trois réglages possibles :
y LO= faible
y MID =moyen
y HI = fort
144
Avec un réglage faible (LO), le seuil de squelch baisse et avec un réglage
élevé (HI), il monte. Réglez le seuil de squelch de manière à ce que le
récepteur n'émette pas de bruit lorsque l'émetteur est à l'arrêt.
Remarques importantes :
Un seuil de squelch élevé diminue la portée du circuit de
transmission. Par conséquent, réglez toujours le seuil de squelch sur
la valeur minimale nécessaire.
Si vous maintenez la touche (DOWN) enfoncée pendant plus de
3 secondes dans la zone de réglage de l'option “SQELCH”, le système
anti-bruit squelch est désactivé. “SQ.OFF” s'affiche. Si aucun signal
radio n'est reçu, le récepteur émet un bruit fort. Ce réglage est destiné
uniquement aux contrôles.
Débloquer des canaux pour l’utilisateur
ACCESS
L’émetteur et le récepteur possèdent neuf banques de canaux avec respectivement jusqu'à 20 canaux. Dans l’option “ACCESS“ vous pouver limiter
l’accès aux canaux en seulment débloquant les canaux qui doivent être à la
disposition de l’utilisateur.
Remarque :
Les réglages de livraison permettent l’accès à tous les canuax.
Pour éviter le déblocage des canaux auxquels l’utilisateur ne doit pas avoir
accès, nous recommandons de bloquer tous les canaux pour l’instant.
Ensuite, vous pouvez débloquer les canaux choisis séparément.
Si vous voulez utilisier plusieurs voies de transmission simultanément, nous
recommandons de ne débloquer que les canaux d’une banque de canaux.
Utilisez les banques de canaux “1“ á “8“, dont les fréquences ne peuvent
pas être modifiées et qui sont compatibles entre eux.
Pour bloquer tous les canaux, sélectionnez “ERASE” dans l’option
“ACCESS“ .
145
Validez an appuyant sur la touche SET.
Tous les canaux sont bloqués.
Pour débloquer un seul canal, sélectionnez ce canal désiré avec les touches à bascule / (une brève pression sur la touche : canal précédent
ou suivant, maintenez la touche enfoncée : l’affichage change en continu).
Remarque :
Faites afficher la fréquence du canal choisi en appuyant simultanément
sur la touche SET et la touche (UP).
Vous débloquez ce canal avec une brève pression sur la touche SET.
Maintenant, le canal choisi est débloqué pour l’utilisateur. L'afficheur
indique d’abord brièvement ”ACCESS“ et après le canal qui suit le canal
choisi.
Après que vous avez sélectionné tous les canaux nécessaires comme
décrit ci-dessus, vous mémorisez les réglages en appuyant sur la touche
SET et en la maintenant enfoncée, jusqu’à ce que l’afficheur indique
“STORED“ à titre de confirmation.
Sélectionner des fréquences pour les canaux de la banque de
canaux “U“
TUNE
Lorsque vous avez sélectionnez l’option “TUNE“, l'émetteur et le récepteur
se mettent automatiquement sur la banque de canaux “U“. Ici, il est
possible de sélectionner et de mémoriser la fréquence d’un canal choisi de
la banque de canaux “U“.
Remarque:
Réglez l’émetteur et le récepteur d’un canal toujours sur la même
fréquence.
Sélectionnez avec les touches à bascule / (UP/DOWN) le canal pour
lequel vous souhaitez de régler la fréquence.
146
Confirmez votre sélection avec la touche SET. La fréquence qui est
réglée pour ce canal est affichée.
Réglez avec les touches à bascule / (UP/DOWN) la fréquence de
réception ou d’émission souhaitée. Pour ce faire, vous pouvez modifier
la fréquence par pas de 25 kHz sur une largeur de bande maximale de
36 MHz. Vous trouverez les fréquences adéquates dans le tableau de
fréquences joint.
Sauvegardez ce réglage en appuyant sur la touche SET.
Entrer un nom
NAME
Dans l'option “NAME”, vous pouvez entrer un nom de votre choix pour le
récepteur ou l’émetteur. Ce nom est affiché brièvement après que l’appareil
a été mis en marche.
Le nom peut comporter six caractères au maximum et se compose de :
y lettres à l'exception des accents
y chiffres 0 à 9
y caractères spéciaux et espaces
Procédez de la manière suivante :
Après que vous êtes allé dans la zone d'entrée de l'option, la première
position clignote d'abord sur l'afficheur.
Vous pouvez maintenant sélectionner un caractère avec les touches /
(UP/DOWN).
(une brève pression sur la touche : le caractère suivant ou précédent est
affiché, maintenez la touche enfoncée : l’affichage change en continu)
Appuyez sur la touche SET pour aller à la position suivante.
Lorsque vous avez entré les six caractères, mémorisez l'entrée avec la
touche SET et retournez au menu.
147
Rétablir les réglages usine
RESET
L'option “RESET” vous permet de rétablir les réglages d'usine. Pour éviter
que les réglages d'usine soient rétablis involontairement, une demande de
confirmation sera effectuer. Vous pouvez choisir “NO” ou “OK”.
y “NO”: Si vous sélectionnez “NO” et si vous confirmez votre sélection
avec la touche SET, le reset de l’appareil sera abandonné et
vous retournez au menu de configuration.
y “OK”: Si vous sélectionnez “OK” et si vous confirmez votre sélection
avec la touche SET, les réglages d'usine seront rétablis.
Après le reset, l’appareil redémarre et l'affichage “SETUP“
apparaît.
148
Distinguer les appareils grâce aux couleurs
Pour les cours intégratifs avec plusieurs enfants malentendants, il est
avantageux si les enfants et les enseignants peuvent facilement distinguer
leurs appareils. C’est pourquoi vous pouvez remplacer le couvercle du
compartiment à piles et, aux émetteurs, la plaque frontale fournis par ceux
en couleur (voir „Variantes du système et accessoires“ page 155).
Echanger le couvercle
Enfoncez les deux touches de déverrouillage
du compartiment à piles .
et ouvrez le couvercle
Ecartez l’axe du couvercle du compartiment à piles avec un tournevis
étroit.
Echangez le couvercle du compartiment à piles contre un couvercle en
couleur.
Remettez l’axe.
Fermez le couvercle du compartiment à piles.
Echanger la plaque frontale (émetteur uniquement)
Enfoncez les deux touches de déverrouillage
du compartiment à piles .
et ouvrez le couvercle
Glissez un tournevis étroit dans le petit évidement entre la plaque
frontale et le dessous du boîtier.
Eloignez avec précaution la plaque frontale des deux côtés.
Posez la plaque frontale en couleur dans l’évidement à l’extrémité
supérieure du compartiment à piles et pressez-la sur le boîtier.
Fermez le couvercle du compartiment à piles.
149
Ceci est bon à savoir également
Le système de banque de canaux
Cinq plages de fréquences avec respectivement 1440 fréquences d'émission et de réception sont
disponibles pour la transmission dans la bande UHF. Le système Mikroport® 2015 est disponible dans les
variantes de plages de fréquences suivantes :
Plage A:
Plage B:
Plage C:
518 à 554 MHz
626 à 662 MHz
740 à 776 MHz
Plage D:
Plage E:
786 à 822 MHz
830 à 866 MHz
L'émetteur et le récepteur possèdent neuf banques avec respectivement jusqu'à 20 canaux.
Canal 1
Fréquence préréglée
Canal 2
Fréquence préréglée
Canal 20
Fréquence préréglée
Canal 1
Fréquence au choix
Canal 2
Fréquence au choix
Canal 20
Fréquence au choix
Banque de canaux 1... 8
Banque de canaux U
Une fréquence d'émission ou de réception est réglée à l'usine dans les banques de canaux “1” à “8” sur
chacun des canaux (voir le tableau des fréquences joint). Ces fréquences ne peuvent pas être modifiées et
tiennent compte, entre autres, des dispositions légales en vigueur dans le pays. Dans la banque de canaux
“U” (User Bank), vous pouvez régler et mémoriser des fréquences.
Grâce au préréglage des canaux dans les banques de canaux,
y la mise en service du système est rapide et simple
y plusieurs voies de transmission ne se perturbent pas réciproquement (“absence
d'intermodulation“).
150
Réduction du bruit par HDX
Liaison radio
Signaux
parasites
Emetteur
Récepteur
Un progrès audible :
Cette famille d'appareils est équipée du nouveau système antibruit Sennheiser HDX. HDX réduit les
interférences HF. Il améliore le rapport signal/bruit de la transmission sans fil. HDX est un procédé
compresseur-expanseur large bande qui compresse les niveaux audio côté émetteur dans un rapport de 2
à 1 (en dB) et les expansés de manière rigoureusement identique côté récepteur.
HDX a été développé pour les techniques de transmission sans fil de haute qualité et breveté pour
Sennheiser.
Remarque :
Seuls les émetteurs et les récepteurs équipés tous les deux de HDX fonctionnent parfaitement
ensemble. Dans le cas contraire, il s'ensuit une perte importante de dynamique, le son manque de relief
et de présence. HDX ne peut pas être désactivé sur les appareils.
151
Caractéristiques techniques
Système Mikroport® 2015
Caractéristiques HF
Modulation
FM-Mono
Gammes de fréquences
518–554, 626–662, 740–776, 786–822, 830–866 MHz
Fréquences d'émission/de réception 8 banques de canaux avec jusqu’à 20 canaux préréglés
1 banque de canaux avec jusqu’à 20 canaux au choix
(1440 fréquences, réglables par pas de 25 kHz)
Commutation de largeur de bande
36 MHz
Excursion nominale/crête
±24 kHz / ±48 kHz
Caractéristiques BF
Système compresseur-expanseur
Réponse en fréquence BF
Rapport signal/bruit (1 mV,
excursion crête)
DHT (excursion nominale, 1 kHz)
Généralités
Plage de températures
Dimensions housse de transport
(LxPxH)
Poids housse de transport remplie
Homologation CE
152
Sennheiser HDX
80–16.000 Hz
96 dB(A)
≤ 0,3 %
–10 °C à +55 °C
250 x 205 x 175 mm
env. 2600 g
voir dernière page
Récepteur EK 2015
Sensibilité (avec HDX, excursion
crête)
Réponse en fréquence BF du
microphone incorporé
Diaphonie entre canaux voisins
Amortissement d'intermodulation
Blocking
Système anti-bruit (squelch)
typ. 1,4 μV für 52 dBAeff S/N
200–10.000 Hz
typ. 75 dB
typ. 75 dB
typ. 90 dB
4 niveaux:
OFF
LO:
5 dBμV
MID: 15 dBμV
HI:
25 dBμV
Alimentation
pack accu BA 2015, 2,4 V
ou 2 piles rondes AA, 1,5 V
Tension nominale
2,4 V DC
Consommation
typ. 110 mA
Autonomie avec pack accu BA 2015 typ. 12 h
avec des piles
typ. 12 h
Branchement du casque
prise jack 3,5 mm: 2 x 20 mW/32 Ω
Branchement de l’appareil de
prise jack 2,5 mm: 3 mV/2 kΩ
correction auditive
Dimensions (LxPxH)
82 x 64 x 24 mm (sans antenne)
Poids (pack accu BA 2015 inclu)
env. 175 g
Plage de températures
–10 °C à +55 °C
153
Emetteur SK 2015
Puissance de sortie HF sur 50 Ω
Puissance rayonnée HF
Rayonnement parasite HF
Tension d’entrée max. (excursion
crête/impédance d’entrée)
Tension nominale
Consommation à la tension
nominale
Alimentation
typ. 10 mW
typ. 1 mW
< 4 nW
Microphone : 200 mV/5 kΩ (seuil de commutation du limiteur
de logiciel)
Ligne : 3 V/47 kΩ
2,4 V
≤ 120 mA
pack accu BA 2015, 2,4 V
2 piles rondes AA, 1,5 V
Autonomie avec pack accu BA 2015 typ. 12 h
avec des piles
typ. 12 h
Dimensions (LxPxH)
82 x 64 x 24 mm (sans antenne)
Poids (pack accu BA 2015 inclu)
env. 175 g
Plage de températures
–10 °C à +55 °C
Brochage des connecteurs
SK 2015:
Fiche jack stéréo 3,5 mm,
asymétrique
EK 2015:
Fiche jack stéréo 3,5 mm,
asymétrique
154
SK 2015:
Fiche jack mono 2,5 mm
EK 2015:
Fiche jack stéréo 2,5 mm,
asymétriq
Variantes du système et accessoires
Système 2015-A-US
Système 2015-B-US
Système 2015-C-US
Système 2015-D-EU
Système 2015-E-EU
Système 2015-D-UK
Système 2015-E-UK
EK 2015 A
EK 2015 B
EK 2015 C
EK 2015 D
EK 2015 E
SK 2015 A
SK 2015 B
SK 2015 C
SK 2015 D
SK 2015 E
Set avec bloc secteur, version US
avec bloc secteur, version US
avec bloc secteur, version US
avec bloc secteur, version UE
avec bloc secteur, version UE
avec bloc secteur, version UK
avec bloc secteur, version UK
Récepteur EK 2015
Emetteur SK 2015
(518–554 MHz)
(626–662 MHz)
(740–776 MHz)
(786–822 MHz)
(830–866 MHz)
(786–822 MHz)
(830–866 MHz)
(518–554 MHz)
(626–662 MHz)
(740–776 MHz)
(786–822 MHz)
(830–866 MHz)
(518–554 MHz)
(626–662 MHz)
(740–776 MHz)
(786–822 MHz)
(830–866 MHz)
MKE 2015-0
Microphone enfichable sans fil pour SK 2015
condensateur, omnidirectionnel, fiche jack 2,5 mm
MKE 2015-2
Microphone cravate pour SK 2015
condensateur, omnidirectionnel, longueur du câble: 80 cm
ME 2015-H
BA 2015
L 2015
Microphone serre-tête SK 2015,
condensateur, supercardioïde, longueur du câble: 80 cm
Pack accu pour EK 2015 et SK 2015,
Chargeur pour pack accu BA 2015
155
NT 1 Bloc secteur pour 1 chargeur L 2015 avec fiche UE, 230 V
NT 1-UK
avec fiche UK, 230 V
NT 1-US
avec fiche US, 120 V
NT 3 Bloc secteur pour 3 chargeurs L 2015 avec fiche UE, 230 V
NT 3-UK
avec fiche UK, 230 V
NT 3-US
avec fiche US, 120 V
KAB 80-E Câble de connexion binaural pour un appareil de correction auditive
avec fiche jack 3,5 mm,
longueur: 80 cm
KAB 60-E
longueur: 60 cm
KAB 40-E
longueur: 40 cm
KA 80-E Câble de connexion monaural pour un appareil de correction auditive
avec fiche jack 2,5 mm,
longueur: 80 cm
KA 40-E
longueur: 40 cm
KAB 80-K Câble de connexion binaural pour les plaquettes d’induction EZI 120
avec fiche jack 3,5 mm,
longueur: 80 cm
KAB 40-K
longueur: 40 cm
KA 80-K Câble de connexion monaural pour les plaquettes d’induction EZI 120
avec fiche jack 3,5 mm,
longueur: 80 cm
KA 40-K
longueur: 40 cm
EZT 2015-20-S Boucle de transmission électromagnétique avec fiche jack 3,5 mm,
longueur: 20 cm
EZT 2015-60-S Boucle de transmission électromagnétique avec fiche jack 3,5 mm,
longueur: 60 cm
EZI 120
EZB 2015
Sac de système (pour tout le système; housse de transport avec support
pour l’émetteur et le récepteur inclus)
EZG 2015
Sac d’appareil pour SK2015 et EK 2015
avec ceinture et serre-nuque réglables
ETC 2015-01
MAN 2015 PFM
156
Plaquettes d’induction pour des appareils de correction auditive sans
entrée audio
Set avec 3 couvercles des compartiments à piles (pour SK 2015 et EK 2015)
et 3 plaques frontales (pour EK 2015), respectivement en jaune, bleu et
rouge
Notice d’emploi pour le système 2015 FM
Garantiebestimmungen
Wir übernehmen für das von Ihnen gekaufte Produkt eine Garantie von 24 Monaten. Ausgenommen hiervon sind
dem Produkt beigefügte Zubehörartikel, Akkus und Batterien; denn diese Produkte haben wegen ihrer Beschaffenheit eine kürzere Lebensdauer, die zudem im Einzelfall konkret von Ihrer Nutzungsintensität abhängt.
Die Garantiezeit beginnt ab Kaufdatum. Zum Nachweis heben Sie bitte unbedingt den Kaufbeleg auf. Ohne diese
Nachweise, die der zuständige Sennheiser-Service-Partner prüft, werden Reparaturen grundsätzlich kostenpflichtig ausgeführt.
Die Garantieleistungen bestehen nach unserer Wahl in der unentgeltlichen Beseitigung von Material- oder Herstellungsfehlern durch Reparatur, Tausch von Teilen oder des kompletten Geräts. Von der Garantie ausgenommen sind
Mängel durch unsachgemäßen Gebrauch (z.B. Bedienungsfehler, mechanische Beschädigungen, falsche Betriebsspannung), Verschleiß, aufgrund höherer Gewalt und solche Mängel, die Ihnen beim Kauf bereits bekannt sind. Der
Garantieanspruch erlischt bei Eingriffen in das Produkt durch nicht autorisierte Personen oder Werkstätten.
Im Garantiefall senden Sie das Gerät inklusive Zubehör und Kaufbeleg an den für Sie zuständigen Service-Partner.
Zur Vermeidung von Transportschäden sollte möglichst die Original-Verpackung verwendet werden.
Ihre gesetzlichen Mängelansprüche aus dem Kaufvertrag gegen den Verkäufer werden durch diese Garantie nicht
eingeschränkt. Die Garantie kann weltweit in allen Ländern – außer in den USA – in Anspruch genommen werden,
in denen das jeweils nationale Recht unseren Garantiebestimmungen nicht entgegensteht
Warranty regulations
The guarantee period for this Sennheiser product is 24 months from the date of purchase. Excluded are accessory
items, rechargeable or disposable batteries that are delivered with the product; due to their characteristics these
products have a shorter service life that is principally dependent on the individual frequency of use.
The guarantee period starts from the date of original purchase. For this reason, we recommend that the sales
receipt be retained as proof of purchase. Without this proof (which is checked by the responsible Sennheiser service partner) you will not be reimbursed for any repairs that are carried out.
Depending on our choice, guarantee service comprises, free of charge, the removal of material and manufacturing
defects through repair or replacement of either individual parts or the entire device. Inappropriate usage (e.g. operating faults, mechanical damages, incorrect operating voltage), wear and tear, force majeure and defects which
were known at the time of purchase are excluded from guarantee claims. The guarantee is void if the product is
manipulated by non-authorised persons or repair stations.
In the case of a claim under the terms of this guarantee, send the device, including acces-sories and sales receipt,
to the responsible service partner. To minimise the risk of transport damage, we recommend that the original
packaging is used. Your legal rights against the seller, resulting from the contract of sale, are not affected by this
guarantee.
The guarantee can be claimed in all countries outside the U.S. provided that no national law limits our terms of
guarantee.
55
Conditions de garantie
La période de garantie pour ce produit Sennheiser est de 24 mois à compter de la date d'achat. Sont exclues, les
batteries rechargeables ou jetables livrées avec le produit. En raison de leurs caractéristiques ces produits ont une
durée de vie plus courte liée princi-palement a la fréquence d'utilisation.
La période de garantie commence à la date de I'achat. Pour cette raison, nous vous recom-mandons de conserver
votre facture comme preuve d'achat. Sans cette preuve -qui est vérifiée par Sennheiser -aucune prise en compte
de la garantie ne pourra être retenue.
La garantie comprend, gratuitement, la remise en état de fonctionnement du matériel par la réparation ou le remplacement des pièces défectueuses ou dans le cas où la réparation n'est pas possible, par échange du matériel.
L'utilisation inadéquate (mauvaise utilisation, dégâts mécaniques, tension électrique incorrecte), sont exclus de la
garantie. La garantie est invalidée en cas d'intervention par des personnes non-autorisées ou des stations de réparation non agrées.
Pour faire jouer la garantie, retournez I'appareil et ses accessoires, accompagne de la fac-ture d'achat, a votre distributeur agrée. Pour éviter des dégâts durant le transport il est recommandé d'utiliser I'emballage d'origine.
Votre droit légal de recours contre le vendeur n'est pas limité par cette garantie. La garan-tie peut être revendiquée
dans tous les pays à l'extérieur des Etats-Unis à condition qu'aucune loi nationale n'en invalide les termes.
Garanzia prodotti
La Sennheiser garantisce il prodotto da voi acquistato per una durata di 24 mesi. Sono esclusi da questa garanzia
gli accessori in dotazione con il prodotto, gli accumulatori e le batterie perché questi prodotti hanno un ciclo di vita
più breve che dipende molto dall'in-tensità d'utilizzo. II periodo di garanzia decorre dalla data dell'acquisto. Fa fede
il docu-mento d'acquisto valido agli effetti fiscali che deve essere conservato. Senza questo documento, che deve
essere controllato dal centro di servizio Sennheiser, qualsiasi ripa-razione viene effettuata solo dietro pagamento.
Le prestazioni gratuite di garanzia possono consistere nell'eliminazione del difetto di materiale o fabbricazione
attraverso la riparazione, la sostituzione di parti o del completo apparecchio, secondo nostro insindacabile giudizio.
Sono esclusi dalla garanzia i guasti derivanti da cattivo uso dell'apparecchio (p.e. mancata osservanza delle istruzioni all'uso, danneggiamenti meccanici, tensione d'alimentazione errata), dall'usura, da cause di forza maggiore o
da malfunzionamenti già a vostra conoscenza al momento dell'acquisto. La garanzia decade inoltre in caso di
manomissioni effettuate da persone o centri di manu-tenzione non autorizzate. In caso di un reclamo nel periodo
di garanzia vogliate inviare I'apparecchio insierne agli accessori in dotazione e il documento d'acquisto al vostro
centro servizio autorizzato.
Per evitare danni di trasporto consigliamo di utilizzare I'imballo originale. In caso di guasto questa garanzia non
pregiudica i vostri diritti derivanti dal contratto d'acquisto verso il negoziante dove è stato acquistato il prodotto.
La garanzia è estesa a tutti i paesi del mondo, tranne agli Stati Uniti, e può essere applica- ta se la legislazione nazionale lo permette.
56
Declaración de garantia
EI periodo de garantia para este producto es de 24 meses desde la fecha de compra. Quedan excluidos los accesorios adjuntos al producto, acumuladores y baterias dado que, debido a sus caracteristicas, la vida útil de dichos productos es mucho más corta y, en determinados casos, depende concretamente de la intensidad de utililación. EI
periodo de garantia comienza a partir de la fecha de compra. Por eso le recomendamos que guarde el recibo como
prueba de compra. Sin dicha prueba, que será verificada par el respectivo concesionario Sennheiser, cualquier reparación que sea necesaria será efectuada contra factura.
Según determine el fabricante, las prestationes de garantia consistirán en la eliminación gratuita de defectos de
materiales o fabricatión, por medio de reparación, sustitución de piezas, o bien en la sustitución del aparato completo. La garantia no tendrá validez en caso de defectos ocasionados par un uso inadecuado (tales como manejo
incorrecto daños mecánicos, tensión de servicio equivocada), desgaste, o bien efectos de fuerza mayor, y desperfectos ya detectados en el momento de adquirir el producto. La garantia carecerá de validez si el defecto se debe
a modificationes y reparaciones hechas en el pro- ducto por personas o talleres no autorizados.
En caso de reclamación sirvase remitir el aparato incluyendo los accesorios y la factura al con-cesionario Sennheiser
encargado de su zona. A fin de evitar daños durante el transporte se aconseja emplear el envase original. Las pretensiones legales por defectos y emanadas del contrato de compraventa frente al vendedor, no quedan limitadas
por esta garantia.
La garantia esta disponible en todos los paises a excepción de EE.UU., siempre que la legislación nacional aplicable
no sea contraria a nuestras determinaciones de garantia.
Garantiebepalingen
Wij hanteren voor onze producten een garantietermijn gedurende een periode van 24 maanden. Uitgezonderd hiervan zijn accessoires, accu's en batterijen die aan het product toegevoegd zijn; op grond van hun geaardheid beschikken deze producten over een kortere levensduur die van geval tot geval van hun gebruiksintensiteit afhangt.
De garantietermijn begint vanaf de aankoopdatum. Daarom dient u de originele aankoop- bon goed te bewaren.
Zonder dit bewijs, dat door de Sennheiser servicepartner wordt gecontroleerd, worden reparaties in principe tegen
kostenvergoeding uitgevoerd.
De garantievergoedingen bestaan naar onze keuze uit het kosteloze verhelpen van mate-riaal- of fabricagefouten
op basis van vervanging (afzonderlijke onderdelen of het complete apparaat) danwel reparatie. De garantie vervalt bij verkeerd gebruik of onachtzaamheid
(bijv. bedieningsfouten, mechanische beschadigingen, onjuiste bedrijfsspanning), slijtage gevallen van force
majeure of gebreken welke u reeds bij de aankoop heeft gekend. Het recht op garantie vervalt indien reparaties of
wijzigingen zijn uitgevoerd door niet bevoegde personen of werkplaatsen. Indien u aanspraak maakt op garantie
dient u het apparaat, inclusief accessoires en aankoopbon, franco aan de bevoegde servicepartner toe te zenden.
Om beschadigingen gedurende het transport te voorkomen adviseren wij de originele verpakking te gebruiken.
Uw wettelijke garantieclaims tegenover de verkoper worden door deze garantie niet beperkt. De garantie kan
wereldwijd in alle landen buiten de VS worden opgevorderd waarin de geldende nationale wetten niet in tegen.
57
58
Certification for USA
FCC: DMOB2AUWG
Certification pour Canada
IC: 2099A-SK2015
59
Bemerkung:
Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vorschriften zu beachten!
Important:
Before putting the device into operation, please observe the respective country-specific regulations!
Important:
Avant d’utiliser l’appareil, veuillez observer les dispositions légales en vigueur dans votre pays.
Nota:
Prima della messa in funzione seguite le prescrizioni vigenti nel paese nel quale viene utilizzato!
Observación:
!Anterior a la puesta en funcionamiento deberán observarse las correspondientes ordenanzas nacionales!
Opmerking:
Voor inbedrijfstelling dient u de afzonderlijke landspecifieke voorschriften in acht te nemen!
60
Bemerkung:
61
62
Sennheiser electronic GmbH & Co. KG
30900 Wedemark, Germany
Am Labor 1
Phone +49 (5130) 600 0
Fax +49 (5130) 600 300
www.sennheiser.com
Printed in Germany
Publ. 10/07
090696 / A02
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
