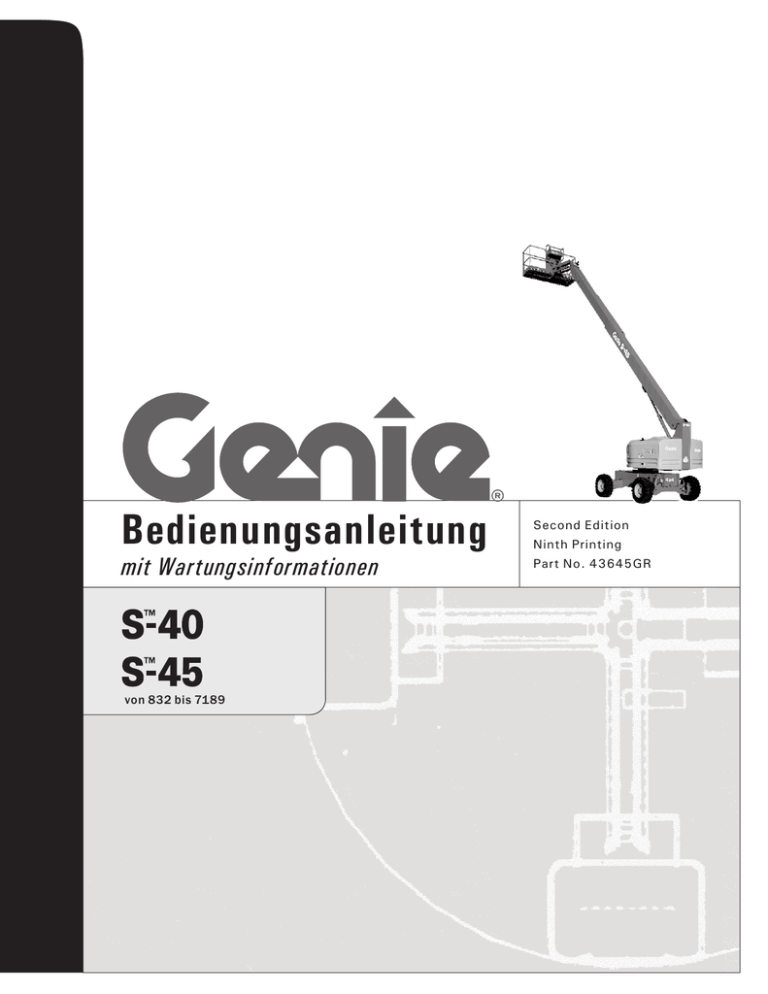

Bedienungsanleitung

Bedienungsanleitung
Bedienungsanleitung
mit Wartungsinformationen
von 832 bis 7189
Second Edition
Ninth Printing
Part No. 43645GR
Bedienungsanleitung
Zweite Auflage • Neunter Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen und Bedienungsanweisungen, bevor Sie
diese Maschine in Betrieb nehmen. Nur geschultes und
befugtes Personal darf diese Maschine in Betrieb
nehmen. Betrachten Sie dieses Handbuch als einen
integralen Bestandteil der Maschine, und bewahren Sie
es stets bei der Maschine auf. Falls Sie Fragen haben,
wenden Sie sich an Genie Industries.
Inhalt
Seite
Sicherheitsbestimmungen .......................................... 1
Steuerung .................................................................. 7
Inspektion vor Inbetriebnahme .................................. 10
Wartung .................................................................... 12
Funktionstests .......................................................... 16
Inspektion des Arbeitsplatzes ................................... 22
Bedienungsanweisungen ........................................... 23
Transport- und Hebeanweisungen .............................. 27
Aufschriften .............................................................. 30
Technische Daten ...................................................... 32
So erreichen Sie uns:
Copyright © Genie Industries, 1994
Erste Auflage:
Internet: http://www.genielift.com
E-Mail: [email protected]
Erster Druck, Februar 1994
Zweite Auflage: Neunter Druck, Februar 2011
„Genie“ und „S“ sind in den USA und vielen
anderen Ländern eingetragene Warenzeichen
von Genie Industries.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
Sicherheitsbestimmungen
Gefahr
Wenn die in diesem Handbuch
aufgeführten Anweisungen und
Sicherheitsbestimmungen nicht
befolgt werden, kann dies schwere
Verletzungen oder tödliche Unfälle
zur Folge haben.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
3 Führen Sie vor dem Gebrauch immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie:
die Anweisungen und Sicherheitsbestimmungen
des Herstellers, die Sicherheitshandbücher und
Bedienungsanleitungen und die Maschinenaufschriften
die Sicherheitsbestimmungen des Arbeitgebers,
die Arbeitsanleitungen
die geltenden gesetzlichen Bestimmungen
Sie müssen für die sichere Inbetriebnahme der
Maschine entsprechend geschult sein.
Teile-Nr. 43645GR
Genie S-40 und Genie S-45
1
Bedienungsanleitung
Zweite Auflage • Neunter Druck
SICHERHEITSBESTIMMUNGEN
Todesgefahr durch Stromschlag
Umsturzgefahr
Diese Maschine ist nicht elektrisch isoliert und
bietet keinen Schutz bei Stromkontakt oder in der
Nähe zu elektrischem Strom.
Das Gewicht von Personen, Ausrüstung und
Materialien darf die maximale Tragfähigkeit der
Plattform nicht überschreiten.
Maximale Plattformtragfähigkeit
227 kg
Maximale Personenzahl
2
Halten Sie immer einen Sicherheitsabstand zu
elektrischen Leitungen und Geräten ein. Richten
Sie sich dabei nach den jeweiligen gesetzlichen
Bestimmungen und nach folgender Tabelle.
Spannung
Phase-zu-Phase
0 bis 300V
Mindestsicherheitsabstand
Meter
Kontakt vermeiden
300V bis 50kV
3,05
50kV bis 200kV
4,60
200kV bis 350kV
6,10
350kV bis 500kV
7,62
500kV bis 750kV
10,67
750kV bis 1 000kV
13,72
Achten Sie beim Bewegen der Plattform auf
schwingende oder durchhängende Leitungen, und
vermeiden Sie das Arbeiten bei starkem oder
böigem Wind.
Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt. Personal am
Boden oder auf der Plattform darf die Maschine so
lange nicht berühren oder in Betrieb nehmen, bis
die Strom führenden Leitungen abgeschaltet sind.
Nehmen Sie die Maschine bei Sturm oder Gewitter
nicht in Betrieb.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
2
Der Auslegerarm darf nur angehoben oder
ausgefahren werden, wenn die Maschine auf
festem, ebenem und horizontalem Untergrund
steht.
Verlassen Sie sich bei der Orientierung nicht auf
den Neigungsalarm. Der Neigungsalarm auf der
Plattform ertönt nur, wenn die Maschine auf einer
stark geneigten Fläche steht.
Wenn der Neigungsalarm ausgelöst wurde:
Der Auslegerarm darf nicht über die horizontale
Stellung hinaus ausgefahren, gedreht oder
angehoben werden. Bevor Sie die Plattform heben,
fahren Sie die Maschine auf einen festen, ebenen
und horizontalen Untergrund. Ertönt der
Neigungsalarm bei angehobener Plattform, lassen
Sie beim Einfahren des Auslegerarms und Senken
der Plattform äußerste Vorsicht walten. Beim
Herunterfahren darf der Auslegerarm nicht
geschwenkt werden. Bevor Sie die Plattform heben,
fahren Sie die Maschine auf einen festen, ebenen
und horizontalen Untergrund.
Verwenden Sie die Plattformsteuerung nicht, um
eine Plattform zu befreien, die sich verhängt oder
verfangen hat bzw. deren normale Bewegung durch
ein angrenzendes Objekt beeinträchtigt ist. Alle
Personen müssen die Plattform verlassen, bevor
versucht wird, die Plattform mit Hilfe der
Bodensteuerung zu befreien.
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Nehmen Sie die Maschine nicht bei starkem oder
böigem Wind in Betrieb. Die Fläche der Plattform
oder die Last dürfen nicht vergrößert werden. Wenn
die dem Wind ausgesetzte Fläche vergrößert wird,
wird die Stabilität der Maschine herabgesetzt.
Ersetzen Sie niemals Teile, die für die Stabilität der
Maschine wichtig sind, durch Teile mit
abweichendem Gewicht oder anderen
Spezifikationen.
Modifikationen bzw. Veränderungen an der
Arbeitsbühne sind nur erlaubt, sofern eine
entsprechende schriftliche Genehmigung des
Herstellers vorliegt. Durch das Anbringen von
Halterungen für Werkzeuge oder von anderen
Materialien an der Plattform, den Fußbrettern oder
den Geländerteilen vergrößern sich das Gewicht
und die Oberfläche der Plattform oder der Ladung.
Das Fahren mit der Maschine über unebenes
Gelände, Schutt, unstabilen oder rutschigen
Untergrund sowie in der Nähe von Bodenlöchern
und abschüssigem Terrain darf nur bei eingefahrener Plattform unter Aufwendung äußerster
Vorsicht und mit langsamer Geschwindigkeit
erfolgen.
Fahren Sie mit der Maschine bei angehobenem
oder ausgefahrenem Auslegerarm nicht auf
unebenes Gelände, unstabilen Untergrund oder in
sonstige Gefahrensituationen.
Platzieren bzw. befestigen Sie keine überhängenden Lasten auf irgendeinem Teil der
Maschine.
Objekte, die sich
außerhalb der Plattform
befinden, dürfen nicht
zum Heranziehen oder
Abstoßen verwendet
werden.
Verwenden Sie keine Leitern oder Gerüste auf der
Plattform, und stützen Sie diese nicht an der
Maschine ab.
Maximal zulässige
Seitenkraft –
ANSI- und CSA-Modelle
667 N
Achten Sie darauf, dass sich alle Reifen in
einwandfreiem Zustand befinden, dass alle
luftgefüllten Reifen ausreichend aufgepumpt und die
Radmuttern richtig angezogen sind.
Die Maschine darf nicht auf einer beweglichen oder
mobilen Fläche oder auf einem Fahrzeug eingesetzt
werden.
Maximal zulässige
Seitenkraft – CE-Modelle
400 N
Verändern bzw. deaktivieren Sie keine Bestandteile
der Maschine, die für die Sicherheit und Stabilität
der Maschine von Bedeutung sind.
Teile-Nr. 43645GR
Genie S-40 und Genie S-45
3
Bedienungsanleitung
Zweite Auflage • Neunter Druck
SICHERHEITSBESTIMMUNGEN
Sturzgefahr
Kollisionsgefahr
Personen auf der Arbeitsbühne müssen Sicherheitsgurte bzw. die den gesetzlichen Bestimmungen
entsprechende Ausrüstung
tragen. Befestigen Sie die
Sicherheitsleine an der in
der Plattform vorgesehenen
Verankerung.
Das Sitzen, Stehen oder Klettern auf dem
Plattformgeländer ist zu unterlassen. Achten Sie
darauf, stets einen festen Stand auf der Plattform
zu haben.
Klettern Sie nicht von der Plattform, wenn diese
angehoben ist.
Halten Sie den Plattformboden frei von Schmutz.
Bevor Sie mit den Arbeiten beginnen, schließen Sie
das Plattformeinstiegstor oder die Schiebetür.
4
Berücksichtigen Sie beim
Fahren oder beim Betrieb
die eingeschränkte
Sichtweite und tote Winkel.
Berücksichtigen Sie beim Ausführen von
Drehbewegungen die Position und das
Ausschwenken des Auslegers.
Das Bedienpersonal muss alle am Arbeitsplatz
geltenden privaten und behördlichen Vorschriften
für die Verwendung von Schutzvorrichtungen
befolgen.
Überprüfen Sie den Arbeitsbereich auf Hindernisse
über Kopf oder sonstige Gefahrenquellen.
Bedenken Sie mögliche Quetschgefahren, wenn
Sie sich am Plattformgeländer festhalten.
Beachten und verwenden Sie für die Antriebs- und
Lenkfunktionen die farbkodierten Richtungspfeile
auf der Plattformsteuerung und auf dem
Antriebsrahmen.
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
SICHERHEITSBESTIMMUNGEN
Achten Sie vor dem Senken des Auslegerarms
darauf, dass sich darunter weder Personen noch
Hindernisse befinden.
Explosions- und Feuergefahr
Starten Sie den Motor nicht, wenn Sie Gas
(Propangas), Benzin, Dieselkraftstoff oder andere
explosive Substanzen riechen oder entdecken.
Tanken Sie nicht bei laufendem Motor.
Das Betanken der Maschine und das Laden der
Batterie dürfen nur in offenen, gut belüfteten
Bereichen erfolgen. Achten Sie auf ausreichende
Entfernung zu Funken, offener Flamme und
brennenden Zigaretten.
Passen Sie die Fahrgeschwindigkeit der
Bodenbeschaffenheit, dem Verkehrsaufkommen,
dem Neigungsgrad der Strecke und dem Standort
von Personen an, und berücksichtigen Sie alle
anderen Faktoren, die eine Kollision verursachen
könnten.
Betreiben Sie einen Ausleger nur dann im
Arbeitsbereich eines Krans, wenn dessen
Steuerung gesperrt ist bzw. die nötigen
Vorkehrungen getroffen wurden, um einen
möglichen Zusammenstoß zu vermeiden.
Während des Betriebs der Maschine sind
rücksichtslose Manöver und Unfug unbedingt zu
unterlassen.
Gefahr der Beschädigung von
Bauteilen
Verwenden Sie zum Starten des Motors keine
Batterie bzw. kein Ladegerät mit mehr als 12V
Spannung.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Maschinen mit Sperrventilen für das Hydrauliksystem: Vergewissern Sie sich vor dem Starten
des Motors, dass die Absperrventile des Hydrauliksystems geöffnet sind. Diese befinden sich an der
Pumpe unter der seitlichen Motorabdeckung.
Teile-Nr. 43645GR
Nehmen Sie die Maschine nie an gefährlichen
Standorten oder an Standorten in Betrieb, an denen
potenziell brennbare oder explosive Gase oder
Partikel vorhanden sein könnten.
Gefahr durch beschädigte
Maschine
Verwenden Sie nie eine beschädigte Maschine oder
eine Maschine, die nicht richtig arbeitet.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und überprüfen Sie
vor jeder Arbeitsschicht alle Funktionen. Die
Maschine ist im Fall einer Beschädigung oder
Fehlfunktion sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Vergewissern Sie sich, dass sämtliche
Instandhaltungsarbeiten gemäß diesem Handbuch
und dem entsprechenden Wartungshandbuch
durchgeführt worden sind.
Vergewissern Sie sich, dass alle Aufschriften
angebracht und lesbar sind.
Vergewissern Sie sich, dass sich die Bediener-,
Aufgaben- und Sicherheitshandbücher in dem dafür
vorgesehenen Fach in der Plattform befinden und
dass sie vollständig und lesbar sind.
Genie S-40 und Genie S-45
5
Bedienungsanleitung
Zweite Auflage • Neunter Druck
SICHERHEITSBESTIMMUNGEN
Verletzungsgefahr
Legende – Aufschriften
Bei einem Hydraulik- oder Druckluftleck darf die
Maschine nicht betrieben werden. Durch ein
Hydraulik- oder Druckluftleck kann die Haut
angegriffen und/oder verbrannt werden.
Für die Produktaufschriften von Genie werden
Symbole, Farbkodierungen und Signalwörter mit
folgender Bedeutung verwendet:
Nehmen Sie die Maschine nur in einem gut
belüfteten Bereich in Betrieb, um eine
Kohlenmonoxidvergiftung zu verhindern.
Symbol Sicherheitshinweis – wird
verwendet, um Personen vor
potenzieller Verletzungsgefahr zu
warnen. Beachten Sie alle Sicherheitshinweise, die diesem Symbol
folgen, um mögliche Verletzungen
oder tödliche Unfälle zu vermeiden.
Batteriesicherheit
Rot – wird verwendet, wenn eine
unmittelbare Gefahr besteht, die
bei Nichtbeachtung zu schweren
Verletzungen oder tödlichen
Unfällen führt.
Verbrennungsgefahr
Batterien enthalten Säure. Tragen Sie stets
Schutzkleidung und eine Schutzbrille, wenn Sie mit
Batterien arbeiten.
Orange – wird verwendet, wenn
eine potenzielle Gefahr besteht,
die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Verschütten Sie keine Batteriesäure, und
vermeiden Sie den Kontakt damit. Verschüttete
Batteriesäure ist mit Wasser und Lauge
(doppelkohlensaures Natron) zu neutralisieren.
Explosionsgefahr
VORSICHT
Halten Sie Funken, offenes Feuer und brennende
Zigaretten von den Batterien fern. Batterien geben
ein explosives Gas ab.
Todesgefahr durch Stromschlag
Vermeiden Sie die Berührung von elektrischen
Kontakten.
Gelb mit Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
leichtere oder mittelschwere
Verletzungen verursachen kann.
Gelb ohne Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung zu
Sachschaden führen kann.
Grün – wird verwendet, um auf
Bedienungs- oder Wartungsinformationen hinzuweisen.
6
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
Steuerung
8
9
10
RESERVEANTRIEB
11
7
6
STOP
5
4
00009,9
12
3
13
2
ÖLKÜHLER/OPTION
PRÜFEN
20A
1
Bodensteuerpult
1
2
3
4
5
14
20
STEUERELEMENTE
MOTOR
15A
15A
19
Schalter Plattform schwenken
Schalter Drehtisch schwenken
Schalter Ausleger heben/senken
Schalter Ausleger ausfahren/einfahren
Dieselmodelle: Vorglühschalter (falls vorhanden)
Benzin-/Propangasmodelle: Diesel-/
Propangaswahlschalter
6 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
7 Reserveantriebsschalter
8 Benzin-/Propangasmodelle: Wassertemperaturanzeige
Dieselmodelle: Öltemperaturanzeige
9 Öldruckanzeige
10 Spannungsanzeige
Teile-Nr. 43645GR
18
17
16
FUNKTIONSFREIGABE
15
11 Roter NOT-AUS-Taster
12 Betriebsstundenzähler
13 Benzin-/Propangasmodelle: Motorwarnlampe
14 Totmanntaster
15 Schalter Motor starten
16 15A-Sicherungsautomat für elektrische
Schaltkreise des Motors
17 20A-Sicherungsautomat für Ölkühler und
Optionen
18 15A-Sicherungsautomat für elektrische
Steuerschaltkreise
19 Modelle S-45: Schalter Korbausleger heben/
senken
20 Schalter Plattform ausrichten
Genie S-40 und Genie S-45
7
Bedienungsanleitung
Zweite Auflage • Neunter Druck
STEUERUNG
2
1
HUPE
3
PLATTFORMAUSRICHTUNG
PLATTFORM
SCHWENKEN
4
KORBAUSLEGER
AUSLEGER
HEBEN
DREHTISCH
SCHWENKEN
5
RESERVEANTRIEB
AUSLEGER
EINFAHREN
DREHTISCH
SCHWENKEN
AUSLEGER
AUSFAHREN
AUSLEGER
SENKEN
16
6
15
Plattformsteuerpult
1 Hupentaster
7 Dieselmodelle: Vorglühschalter (falls vorhanden)
2 Schalter Plattform ausrichten
8 Schalter Motor starten
3 Schalter Plattform schwenken
9 Auswahlschalter Leerlaufdrehzahl
· Hase und Fußschalter: aktiviert durch
Fußschalter Vollastdrehzahl
· Schildkröte: niedrige Leerlaufdrehzahl
· Hase: Volllastdrehzahl
4 Modelle S-45: Schalter Korbausleger heben/
senken
5 Reserveantriebsschalter
6 Optionale Ausstattung
8
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
STEUERUNG
6
7
GLÜHKERZE
8
MOTOR
STARTEN
9
10
MOTORDREHZAHL
KRAFTSTOFFAUSWAHL
11
STOP
HEBEN
ZUM
AUSGANGSPUNKT
SENKEN
ZUM
ENDPUNKT
FAHREN
AKTIVIERUNG
BETRIEB
LENKEN
Die aufleuchtende Lampe
zeigt an, dass der Auslegerarm
sich über einen nicht
lenkbaren Reifen
hinausbewegt hat
und die Fahrfunktion
ausgeschaltet wurde.
Um zu fahren, halten Sie den Antriebsaktivierungsschalter zur Seite, und bewegen
Sie langsam den Steuerhebel Fahren. Die
Maschine kann entgegengesetzt zu der
Richtung anfahren, in der die Fahr- und
Lenkungselemente bewegt werden.
F
A
H
R
E
N
Orientieren Sie sich immer an den
farbkodierten Richtungspfeilen auf diesem
Steuerpult und dem Fahrgestell, um
festzustellen, in welche Richtung die
Maschine fahren wird.
14
13
6
6
10 Benzin-/Propangasmodelle: Diesel-/
Propangaswahl Schalter
13 Anzeigelampe für Antriebsaktivierung
14 Schalter Antriebsaktivierung
11 Roter NOT-AUS-Taster
15 Schalter Ausleger ausfahren/einfahren
12 Proportionaler Steuerhebel für die Funktion
Fahren und Daumenwippschalter für die
Lenkfunktion ODER zweiachsiger, proportionaler
Steuerhebel für die Funktionen Fahren und
Lenken
Teile-Nr. 43645GR
12
16 Proportionaler Steuerhebel mit zwei Achsen zum
Heben/Senken des Auslegers und zum
Schwenken des Drehtisches nach links/rechts
Genie S-40 und Genie S-45
9
Bedienungsanleitung
Zweite Auflage • Neunter Druck
Inspektion vor Inbetriebnahme
Grundsätzliches
Es unterliegt der Verantwortung des Bedieners, die
Inspektionen vor Inbetriebnahme und regelmäßige
Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
3 Führen Sie vor dem Gebrauch immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Bei der Inspektion vor Inbetriebnahme handelt es
sich um eine Sichtprüfung, die vor jeder
Arbeitsschicht vom Bediener durchzuführen ist. Bei
dieser Inspektion soll festgestellt werden, ob die
Maschine offenkundige Fehler aufweist, bevor der
Bediener mit den Funktionstests beginnt.
Die Inspektion vor Inbetriebnahme dient auch zur
Entscheidung, ob Routinewartungsarbeiten
durchgeführt werden müssen. Vom Bediener dürfen
nur die in diesem Handbuch aufgeführten
routinemäßigen Wartungsaufgaben durchgeführt
werden.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und führen Sie die angegebenen Überprüfungen
durch.
Wenn eine Beschädigung oder nicht genehmigte
Abweichung vom fabrikneuen Zustand festgestellt
wird, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nachdem die Reparaturarbeiten
abgeschlossen sind, muss der Bediener vor den
Funktionstests eine erneute Inspektion vor
Inbetriebnahme durchführen.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen durchzuführen.
10
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
INSPEKTION VOR INBETRIEBNAHME
Inspektion vor Inbetriebnahme
❏ Vergewissern Sie sich, dass die Bedienungsanleitung, Aufgaben- und Sicherheitshandbücher
vollständig und gut lesbar sind und sich im
entsprechenden Fach auf der Plattform
befinden.
❏ Stellen Sie sicher, dass alle Aufschriften
vorhanden und gut lesbar sind. Siehe Abschnitt
Aufschriften.
❏ Überprüfen Sie den Motor auf Öllecks und
korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏ Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏ Überprüfen Sie das Motorkühlsystem auf Lecks
und korrekten Kühlmittelstand. Füllen Sie bei
Bedarf Kühlmittel nach. Siehe Abschnitt
Wartung.
❏ Überprüfen Sie die Batterie auf Lecks und
korrekten Säurestand. Füllen Sie bei Bedarf
destilliertes Wasser nach. Siehe Abschnitt
Wartung.
❏ Überprüfen Sie den Reifendruck. Führen Sie bei
Bedarf Luft zu. Siehe Abschnitt Wartung.
Überprüfen Sie folgende Komponenten und
Bereiche auf Beschädigungen, nicht genehmigte
Modifikationen und falsch eingebaute oder fehlende
Teile:
❏ Elektrische Bauteile, Drähte und elektrische
Kabel
❏ Hydraulikschläuche, Anschlüsse, Zylinder
und Steuerblöcke
❏ Kraftstoff- und Hydrauliktanks
❏ Antriebs- und Drehtischmotoren und
Antriebsnaben
❏ Auslegergleitplatten
❏ Räder und Reifen
❏ Motor und motorbezogene Komponenten
❏ Begrenzungsschalter und Hupe
❏ Alarmeinrichtungen und Warnlampen (falls
vorhanden)
❏ Schrauben, Muttern und sonstige
Befestigungselemente
❏ Schiebetür oder Tor der Plattform
Teile-Nr. 43645GR
Überprüfen Sie die gesamte Maschine auf:
❏ Risse in Schweißnähten oder Bauteilen
❏ Beulen oder Schäden an der Maschine
❏ Stellen Sie sicher, dass alle tragenden und
sonstigen wichtigen Bauteile vorhanden sind und
alle zugehörigen Verschlüsse und Stecker an
ihrem Platz und korrekt angezogen sind.
❏ Stellen Sie nach Abschluss aller Wartungsinspektionsschritte sicher, dass alle
Abdeckungen an Ort und Stelle sind und sicher
verschlossen wurden.
Genie S-40 und Genie S-45
11
Bedienungsanleitung
Zweite Auflage • Neunter Druck
Wartung
Motorölstand überprüfen
Beachten und befolgen Sie:
Nur die in diesem Handbuch aufgeführten
routinemäßigen Wartungsarbeiten dürfen vom
Bediener durchgeführt werden.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen durchzuführen.
Eine gute Motorleistung und lange Lebensdauer des
Motors können nur erreicht werden, wenn das
Motoröl immer auf angemessenem Stand gehalten
wird. Wenn die Maschine mit falschem Ölstand
betrieben wird, können Teile des Motors beschädigt
werden.
Überprüfen Sie den Stand des
Motoröls bei ausgeschaltetem
Motor.
1 Überprüfen Sie den Ölmessstab.
Ford-Modelle
Ergebnis: Der Ölstand sollte sich zwischen den
Markierungen ADD (HINZUFÜGEN) und SAFE (SICHER)
befinden. Füllen Sie bei Bedarf Öl nach.
Deutz-Modelle:
Legende – Wartungssymbole
Folgende Symbole werden in
dieser Bedienungsanleitung
verwendet, um den Zweck der
Anweisungen zu verdeutlichen.
Wenn am Anfang einer Wartungsanweisung ein oder mehrere
Symbole angezeigt werden, hat
dies folgende Bedeutung.
Ergebnis: Der Ölstand sollte zwischen den
beiden Markierungen am Messstab liegen.
Perkins-Modelle:
Ergebnis: Der Ölstand sollte zwischen den
beiden Kerben am Messstab liegen.
Ford LRG-425 EFI-Motor
Erforderliche Ölviskosität
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
unter 15,5 °C
5W-30
-23 °C bis 32 °C
5W-30
über -23 °C
5W-30
über -4 °C
10W-30
Benutzen Sie Öle mit der API-Einstufung SH oder SG.
Die Maschinen werden ab Werk mit 10-40 CC/SG
befüllt.
Der Motor muss abgekühlt sein, bevor die
Arbeiten durchgeführt werden.
12
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
WARTUNG
Hydraulikölstand überprüfen
Deutz-Motor F3L 1011F
Erforderliche Ölviskosität
unter 15,5 °C (synthetisch)
5W-30
-23 °C bis 32 °C
10W-40
über -34 °C
15W-40
Das Motoröl sollte die Eigenschaften von Ölsorten mit
der API-Einstufung CC/SE oder CC/SF bieten.
Die Maschinen werden ab Werk mit 10-40 CC/SG
befüllt.
1 Achten Sie darauf, dass sich der Ausleger in der
eingefahrenen Position befindet.
Perkins 704-30-Motor
Erforderliche Ölviskosität
unter 15,5 °C
15W-40
-23 °C bis 32 °C
10W-30
über -34 °C
15W-40
Das Motoröl sollte die Eigenschaften von Ölsorten mit
der API-Einstufung CF4 bieten.
Die Maschinen werden ab Werk mit 10-40 CC/SG
befüllt.
Teile-Nr. 43645GR
Es ist für den Maschinenbetrieb unbedingt
erforderlich, dass das Hydrauliköl auf
angemessenem Stand gehalten wird. Ein falscher
Hydraulikölstand kann zur Beschädigung von
Bauteilen des Hydrauliksystems führen. Tägliche
Kontrolle ermöglicht es dem Bedienpersonal, eine
Änderung des Ölstands festzustellen, was auf
Probleme im Hydrauliksystem hindeuten kann.
2 Überprüfen Sie die Sichtanzeige an der Seite
des Hydrauliköltanks. Füllen Sie bei Bedarf Öl
nach.
Ergebnis: Der Hydraulikölstand sollte sich im
Bereich der oberen 5 cm der Sichtanzeige
befinden.
Technische Daten – Hydrauliköl
Hydrauliköltyp
Genie S-40 und Genie S-45
Siehe Maschinenaufschrift
13
Bedienungsanleitung
Zweite Auflage • Neunter Druck
WARTUNG
Kühlmittelstand überprüfen –
Flüssigkeitsgekühlte Modelle
Um eine lange Lebensdauer des Motors zu
erzielen, muss das Kühlmittel immer auf dem
richtigen Stand gehalten werden. Ein falscher
Kühlmittelstand beeinträchtigt die Kühlfähigkeit des
Motors und führt zu Schäden an Motorteilen.
Tägliche Kontrolle ermöglicht es dem Bediener,
geänderte Kühlmittelstände festzustellen und
Probleme im Kühlsystem rechtzeitig zu erkennen.
VORSICHT
Batterien überprüfen
Für den sicheren Betrieb des Motors und eine gute
Motorleistung ist es sehr wichtig, dass sich die
Batterien in gutem Zustand befinden. Falsche
Flüssigkeitsstände oder beschädigte Kabel und
Anschlüsse stellen eine Gefahrenquelle dar und
können Motorteile beschädigen.
Todesgefahr durch Stromschlag.
Der Kontakt mit Strom führenden
Stromkreisen kann schwere
Verletzungen oder tödliche Unfälle
zur Folge haben. Legen Sie alle
Ringe, Uhren und sonstigen
Schmuck ab.
Verbrennungsgefahr. Vermeiden
Sie den Kontakt mit heißen
Motorteilen oder dem Kühlmittel.
Der Kontakt mit heißen Motorteilen
und/oder dem Kühlmittel kann zu
schweren Verbrennungen führen.
Verletzungsgefahr. Batterien
enthalten Säure. Verschütten Sie
keine Batteriesäure, und
vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppelkohlensaures Natron) zu neutralisieren.
1 Überprüfen Sie den Kühlmittelstand im
Kühlmittel-Rücklaufbehälter. Füllen Sie bei
Bedarf Kühlmittel nach.
Ergebnis: Der Kühlmittelstand sollte sich an der
Markierung FULL (VOLL) befinden.
Entfernen Sie den
Kühlerverschluss nicht.
1 Tragen Sie Schutzkleidung und eine
Schutzbrille.
2 Achten Sie darauf, dass die Anschlüsse des
Batteriekabels fest sitzen und nicht korrodiert
sind.
3 Stellen Sie sicher, dass die Niederhaltespange
der Batterie sicher sitzt.
4 Entfernen Sie die Batteriezellendeckel.
5 Überprüfen Sie den Säurestand. Gegebenenfalls
ist destilliertes Wasser bis zum unteren Rand
der Batteriefüllröhre aufzufüllen. Nicht überfüllen.
6 Setzen Sie die Batteriezellendeckel auf.
Die Verwendung von Polschutzkappen und Korrosionsschutzmitteln hilft, die Korrosion von
Batterieklemmen und Kabeln zu
vermeiden.
14
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
WARTUNG
Reifendruck überprüfen
Vorgesehene Wartungsarbeiten
Diese Arbeit ist bei Maschinen mit
schaumgefüllten Reifen nicht
erforderlich.
Verletzungsgefahr. Reifen mit
überhöhtem Druck können
explodieren und schwere oder
tödliche Verletzungen verursachen.
Die vierteljährlich, jährlich und alle zwei Jahre
durchzuführenden Wartungsarbeiten dürfen nur von
den für die Arbeiten an dieser Maschine
ausgebildeten Personen und gemäß den
Anweisungen im Wartungshandbuch dieser
Maschine durchgeführt werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
durchgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
Umsturzgefahr. Verwenden Sie
kein Reifenflickzeug.
Um die größtmögliche Stabilität zu bewahren, eine
optimale Maschinenbedienung zu gewährleisten
und Reifenverschleiß zu minimieren, ist es
erforderlich, für den richtigen Druck in allen
luftgefüllten Reifen zu sorgen.
1 Überprüfen Sie jeden Reifen mit einem Luftdruckmesser. Führen Sie nach Bedarf Luft zu.
Reifendruck
3,1 bar
Hochdruckreifen
2,6 bar
Teile-Nr. 43645GR
Genie S-40 und Genie S-45
15
Bedienungsanleitung
Zweite Auflage • Neunter Druck
Funktionstests
1 Begeben Sie sich auf eine feste, ebene und
horizontale Fläche, auf der keine Gegenstände
im Weg stehen.
An der Bodensteuerung
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
3 Führen Sie vor dem Gebrauch immer
Funktionstests durch.
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Funktionstests dienen dazu, Fehlfunktionen
noch vor Inbetriebnahme der Maschine zu
identifizieren. Der Bediener muss die Anweisungen
Schritt für Schritt befolgen und alle
Maschinenfunktionen überprüfen.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen
festgestellt werden, ist die Maschine sofort außer
Betrieb zu setzen und entsprechend zu
kennzeichnen. Instandsetzungsarbeiten dürfen nur
von qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden.
Nach Abschluss der Reparaturarbeiten muss der
Bediener eine Inspektion vor Inbetriebnahme
durchführen und die Funktionstests wiederholen,
bevor die Maschine in Betrieb genommen wird.
16
2 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
3 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein.
Ergebnis: Die Warnleuchte sollte blinken (falls
vorhanden).
4 Starten Sie den Motor. Siehe Abschnitt
Bedienungsanweisungen.
NOT-AUS-Taster überprüfen
5 Drücken Sie den roten NOT-AUS-Taster in die
Stellung aus.
Ergebnis: Der Motor sollte sich abschalten, und
keine der Funktionen sollte ansteuerbar sein.
6 Ziehen Sie den roten NOT-AUS-Taster wieder in
die Stellung ein, und starten Sie den Motor
erneut.
Maschinenfunktionen überprüfen
7 Drücken Sie den Totmannschalter nicht zur
Seite. Versuchen Sie, jeden Ausleger- und
Plattformfunktionskippschalter zu betätigen.
Ergebnis: Keine der Ausleger- und Plattformfunktionen sollte angesteuert werden können.
8 Drücken Sie den Totmannschalter zu einer
Seite, und aktivieren Sie jeden Ausleger- und
Plattformfunktionskippschalter.
Ergebnis: Alle Ausleger- und Plattformfunktionen
sollten einen vollen Zyklus durchlaufen. Der
Senkalarm (falls vorhanden) sollte ertönen,
während der Ausleger gesenkt wird.
Maschinen mit der Funktion Plattformausrichtung
ausschalten: Der Kippschalter Plattform ausrichten
funktioniert nicht, wenn der Ausleger über den
Fahrgeschwindigkeits-Begrenzungsschalter hinaus
angehoben wird.
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
FUNKTIONSTESTS
Neigungssensor überprüfen
Am Plattformsteuerpult
9 Ziehen Sie den roten NOT-AUS-Taster an der
Plattformsteuerung in die Stellung ein. Drehen
Sie den Schlüsselschalter in die Stellung
Plattformsteuerpult.
NOT-AUS-Taster überprüfen
10 Öffnen Sie die tankseitige
Drehtischabdeckung, und suchen
Sie den Neigungssensor neben
dem Steuerpult.
16 Drücken Sie den roten NOT-AUS-Taster an der
Plattformsteuerung in die Stellung aus.
Ergebnis: Der Motor sollte sich abschalten, und
keine der Funktionen sollte ansteuerbar sein.
11 Drücken Sie den Neigungssensor
auf einer Seite nach unten.
Ergebnis: Der Alarm auf der Plattform sollte
ertönen.
Steuerung mit Reserveantrieb überprüfen
12 Stellen Sie den Schlüsselwahlschalter auf
Bodensteuerung, und schalten Sie den
Motor ab.
13 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein.
14 Halten Sie den Reserveantriebsschalter in der
Stellung ein, und betätigen Sie gleichzeitig jeden
Kippschalter für die Auslegerfunktionen.
Hinweis: Um die Batterie zu schonen, lassen
Sie jede Funktion nur einen Teil von einem
Zyklus durchlaufen.
Ergebnis: Alle Auslegerfunktionen sollten
angesteuert werden können.
Teile-Nr. 43645GR
15 Stellen Sie den Schlüsselschalter auf
Plattformsteuerung, und schalten Sie den Motor
wieder ein.
17 Ziehen Sie den roten NOT-AUS-Taster heraus,
und starten Sie den Motor erneut.
Hydrauliköl-Rücklauffilter überprüfen
18 Stellen Sie den Leerlaufauswahlschalter auf
Volllastdrehzahl (Symbol Hase).
19 Suchen und überprüfen Sie die HydraulikfilterZustandsanzeige.
Ergebnis: Der Filter sollte mit dem Schwimmer
oder der Nadel im grünen Bereich arbeiten.
20 Bewegen Sie den Motor-Leerlaufschalter auf mit
Fußschalter aktivierte Volllastdrehzahl (Symbole
Hase und Fußschalter).
Hupe überprüfen
21 Drücken Sie den Hupentaster.
Ergebnis: Die Hupe sollte ertönen.
Genie S-40 und Genie S-45
17
Bedienungsanleitung
Zweite Auflage • Neunter Druck
FUNKTIONSTESTS
Fußschalter überprüfen
Lenkung überprüfen
22 Drücken Sie den NOT-AUS-Taster in die
Stellung aus.
31 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Fahren (falls vorhanden).
23 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein heraus, ohne den Motor zu starten.
32 Betätigen Sie den Fußschalter.
24 Drücken Sie den Fußschalter, und versuchen
Sie den Motor zu starten, indem Sie den
Starterkippschalter auf eine beliebige Seite
bewegen.
Ergebnis: Der Motor sollte nicht starten.
25 Drücken Sie den Fußschalter jetzt nicht, und
starten Sie den Motor.
26 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Heben (falls vorhanden).
27 Betätigen Sie den Fußschalter nicht. Überprüfen
Sie jede Maschinenfunktion.
Ergebnis: Die Maschinenfunktionen sollten nicht
angesteuert werden können.
Maschinenfunktionen überprüfen
33 Drücken Sie den Daumenwippschalter oben auf
dem Antriebssteuerhebel in die von dem blauen
Dreieck auf dem Steuerpult angezeigte
Richtung, ODER bewegen Sie den Steuerhebel
Fahren/Lenken langsam in die von dem blauen
Dreieck angezeigte Richtung.
Ergebnis: Alle lenkbaren Räder sollten sich in
die von dem blauen Dreieck auf dem Fahrgestell
angezeigte Richtung drehen.
34 Drücken Sie den Daumenwippschalter in die von
dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung, ODER bewegen Sie den
Steuerhebel Fahren/Lenken langsam in die von
dem gelben Dreieck angezeigte Richtung.
Ergebnis: Alle lenkbaren Räder sollten sich in
die von dem gelben Dreieck auf dem Fahrgestell
angezeigte Richtung drehen.
28 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Heben (falls vorhanden).
Fahrverhalten und Bremsen überprüfen
29 Betätigen Sie den Fußschalter.
35 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Fahren (falls vorhanden).
30 Aktivieren Sie jeden Maschinenfunktionssteuerhebel oder Kippschalter.
36 Betätigen Sie den Fußschalter.
Ergebnis: Alle Ausleger- und Plattformfunktionen
sollten einen vollen Zyklus durchlaufen.
Maschinen mit der Funktion Plattformausrichtung
ausschalten: Der Kippschalter Plattform ausrichten
funktioniert nicht, wenn der Ausleger über den
Fahrgeschwindigkeits-Begrenzungsschalter hinaus
angehoben wird.
18
37 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem blauen Pfeil auf dem Steuerpult
angezeigte Richtung, bis sich die Maschine zu
bewegen beginnt, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Die Maschine sollte sich in die von
dem blauen Pfeil auf dem Fahrgestell
angezeigte Richtung bewegen und dann abrupt
zum Stillstand kommen.
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
FUNKTIONSTESTS
38 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem gelben Pfeil auf dem Steuerpult
angezeigte Richtung, bis sich die Maschine zu
bewegen beginnt, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Die Maschine sollte sich in die von
dem gelben Pfeil auf dem Fahrgestell
angezeigte Richtung bewegen und dann abrupt
zum Stillstand kommen.
Hinweis: Die Bremsen müssen in der Lage sein, die
Maschine auf jedem Gefälle zu halten, das die
Steigfähigkeit der Maschine nicht überschreitet.
Pendelachse überprüfen
(falls vorhanden)
39 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Fahren (falls vorhanden).
Antriebsaktivierungssystem überprüfen
44 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Heben (falls vorhanden).
45 Betätigen Sie den Fußschalter, und senken Sie
den Ausleger bis in die Parkposition ab.
46 Drehen Sie den Drehtisch, bis sich der Ausleger
über eines der nicht lenkbaren Räder hinaus
bewegt hat.
Ergebnis: Die
Anzeigelampe Antrieb
aktiviert sollte
aufleuchten und
aktiviert bleiben,
solange sich der
Ausleger im gezeigten
Bereich befindet.
40 Starten Sie den Motor von der
Plattformsteuerung aus.
47 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Fahren (falls vorhanden).
41 Fahren Sie mit dem rechten gelenkten Rad auf
einen 15 cm hohen Block oder Bordstein.
48 Bewegen Sie den Steuerhebel Fahren aus der
Mitte.
Ergebnis: Die drei verbleibenden Räder sollten
fest auf dem Boden bleiben.
42 Fahren Sie mit dem linken gelenkten Rad auf
einen 15 cm hohen Block oder Randstein.
Ergebnis: Die drei verbleibenden Räder sollten
fest auf dem Boden bleiben.
43 Fahren Sie mit beiden Lenkungsrädern auf einen
15 cm hohen Block oder Randstein.
Ergebnis: Die nicht lenkbaren Räder sollten fest
auf dem Boden bleiben.
Ergebnis: Die Fahrfunktion sollte nicht
angesteuert werden können.
49 Schieben Sie den Kippschalter Fahren aktivieren
auf eine Seite, halten Sie ihn fest, und bewegen
Sie den Steuerhebel Fahren aus der Mitte.
Ergebnis: Die Fahrfunktion sollte angesteuert
werden können.
Hinweis: Wenn sich das System im Zustand
Fahren aktiviert befindet, kann es vorkommen,
dass das Fahrzeug entgegen der Bewegung des
Steuerhebels Fahren/Lenken losfährt.
Stellen Sie anhand der
farbkodierten
Richtungspfeile auf der
Plattformsteuerung und
am Fahrgestell fest, in
welche Richtung die
Maschine fahren wird.
Teile-Nr. 43645GR
Genie S-40 und Genie S-45
Blau
Gelb
19
Bedienungsanleitung
Zweite Auflage • Neunter Druck
FUNKTIONSTESTS
Begrenzte Fahrgeschwindigkeit überprüfen
Steuerung mit Reserveantrieb überprüfen
50 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Heben (falls vorhanden).
60 Schalten Sie den Motor ab.
51 Betätigen Sie den Fußschalter.
61 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein.
52 Heben Sie den Ausleger etwas über die
Horizontale an.
62 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Heben (falls vorhanden).
63 Betätigen Sie den Fußschalter.
64 Halten Sie den Reserveantriebsschalter in der
Stellung ein, und betätigen Sie gleichzeitig jeden
Funktionssteuerhebel oder Kippschalter.
53 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Fahren (falls vorhanden).
54 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit angehobenem Ausleger
maximal erzielbare Fahrgeschwindigkeit sollte
30 cm pro Sekunde nicht überschreiten.
Hinweis: Um die Batterie zu schonen, lassen Sie
jede Funktion nur einen Teil von einem Zyklus
durchlaufen.
Ergebnis: Alle Ausleger- und Lenkfunktionen
sollten angesteuert werden können. Die
Fahrfunktionen sollten im Reserveantrieb nicht
angesteuert werden können.
55 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Heben (falls vorhanden).
56 Senken Sie den Ausleger in die eingefahrene
Position.
57 Fahren Sie den Ausleger 30 cm aus.
58 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Fahren (falls vorhanden).
59 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit ausgefahrenem Ausleger
maximal erzielbare Fahrgeschwindigkeit sollte
30 cm pro Sekunde nicht überschreiten.
Falls die Fahrgeschwindigkeit der Maschine mit
angehobenem Ausleger 30 cm pro Sekunde
überschreitet, ist die Maschine sofort außer Betrieb
zu nehmen und entsprechend zu kennzeichnen.
20
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
FUNKTIONSTESTS
Steuerfunktion Heben/Fahren überprüfen
(CE-Modelle)
Maschinen mit Auswahlschalter Heben/Fahren:
65 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Heben.
66 Betätigen Sie den Fußschalter.
67 Bewegen Sie den Steuerhebel Fahren aus der
Mitte.
Ergebnis: Es sollten keine Fahrfunktionen
angesteuert werden können.
68 Betätigen Sie jeden Funktionskippschalter des
Auslegers.
Ergebnis: Alle Auslegerfunktionen sollten
angesteuert werden können.
69 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Fahren.
70 Betätigen Sie den Fußschalter.
71 Betätigen Sie jeden Funktionskippschalter des
Auslegers.
Ergebnis: Es sollten keine Auslegerfunktionen
mehr angesteuert werden können.
72 Bewegen Sie den Steuerhebel Fahren aus der
Mitte.
Ergebnis: Die Fahrfunktionen sollten angesteuert
werden können.
73 Beheben Sie eventuelle Fehlfunktionen, bevor
Sie die Maschine in Betrieb nehmen.
Maschinen ohne Auswahlschalter Heben/
Fahren:
74 Betätigen Sie den Fußschalter.
75 Bewegen Sie den Steuerhebel Fahren aus der
Mittelstellung, und aktivieren Sie einen
Kippschalter für die Auslegerfunktion.
Ergebnis: Es sollten keine Auslegerfunktionen
mehr angesteuert werden können. Die Maschine
bewegt sich in die auf dem Steuerpult
angezeigte Richtung.
76 Beheben Sie eventuelle Fehlfunktionen, bevor
Sie die Maschine in Betrieb nehmen.
Teile-Nr. 43645GR
Genie S-40 und Genie S-45
21
Bedienungsanleitung
Zweite Auflage • Neunter Druck
Inspektion des Arbeitsplatzes
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen sollten vermieden
werden:
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
3 Führen Sie vor jedem Einsatz Funktionstests
durch.
4 Überprüfen Sie den Arbeitsplatz.
·
Abhänge oder Bodenlöcher
·
Schwellen, Hindernisse am Boden oder Schutt
·
Abschüssiges Gelände
·
Instabiler oder rutschiger Untergrund
·
Hindernisse über Kopfhöhe und
Hochspannungsleitungen
·
Gefährliche Standorte
·
Zum Tragen der Maschinenlast ungeeignete
Flächen
·
Widrige Wind- und Wetterbedingungen
·
Anwesenheit von unbefugtem Personal
·
Sonstige möglicherweise unsichere
Bedingungen
Sie müssen die einzelnen Schritte der
Arbeitsplatzinspektion kennen und
verstanden haben, bevor Sie mit dem
nächsten Abschnitt fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion sollte vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, sich über die
Arbeitsplatzgefahren hinreichend zu informieren.
Diese Gefahrenpunkte sind beim Bewegen,
Einrichten und Betrieb der Maschine zu vermeiden.
22
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
Bedienungsanweisungen
Grundsätzliches
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor der
Inbetriebnahme durch.
3 Führen Sie vor jedem Einsatz Funktionstests
durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Teile-Nr. 43645GR
Dieser Abschnitt enthält Anweisungen für jeden
Bereich des Maschinenbetriebs. Der Bediener ist
für die Einhaltung aller Sicherheitsbestimmungen
und der Anweisungen in der Bedienungsanleitung
und den Sicherheits- und Aufgabenhandbüchern
verantwortlich.
Der Gebrauch der Maschine für andere Zwecke als
zum Heben von Personen und dem von ihnen
benötigten Werkzeug und Material ist unsicher und
gefährlich.
Nur geschultes und befugtes Personal darf diese
Maschine in Betrieb nehmen. Wenn voraussichtlich
mehr als ein Bediener die Maschine zu
verschiedenen Zeiten innerhalb einer Schicht
verwenden wird, müssen alle geschult sein, und es
wird von jedem erwartet, dass er alle Sicherheitsbestimmungen und Anweisungen in der
Bedienungsanleitung und den Sicherheits- und
Aufgabenhandbüchern befolgt. Das bedeutet, dass
jeder neue Bediener vor Benutzung der Maschine
eine Inspektion vor Inbetriebnahme, die Funktionstests und eine Inspektion des Arbeitsplatzes
durchführen muss.
Genie S-40 und Genie S-45
23
Bedienungsanleitung
Zweite Auflage • Neunter Druck
BEDIENUNGSANWEISUNGEN
Motor starten
Steuerung mit Reserveantrieb
1 Schalten Sie den Schlüsselschalter an der
Bodensteuerung in die gewünschte Stellung.
Verwenden Sie den Reserveantrieb, wenn der
Hauptantrieb (Motor) versagt.
2 Achten Sie darauf, dass sich die beiden roten
NOT-AUS-Taster der Boden- und
Plattformsteuerpulte in der Stellung ein befinden.
1 Drehen Sie den Schlüsselschalter in die Stellung
Boden- oder Plattformsteuerung.
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein.
3 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Heben (falls vorhanden),
wenn Sie die Steuerung mit Reserveantrieb von
der Plattform aus vornehmen.
4 Betätigen Sie den Fußschalter, wenn Sie die
Steuerung mit Reserveantrieb von der Plattform
aus vornehmen.
5 Halten Sie beim Betätigen der gewünschten
Funktion gleichzeitig den Reserveantriebsschalter in der Stellung ein.
3 Benzin-/Propangasmodelle: Wählen Sie den
gewünschten Kraftstoff, indem Sie den
Kraftstoff-Auswahlschalter in die entsprechende
Stellung bringen.
4 Bewegen Sie den Startkippschalter
Motor in eine der beiden seitlichen
Stellungen. Falls der Motor nicht
startet oder wieder abstirbt, ist ein
erneuter Start erst nach drei
Sekunden möglich.
Sollte der Motor auch nach 15 Sekunden
Durchstarten nicht anspringen, stellen Sie die
Ursache fest, und beheben Sie mögliche
Fehlfunktionen. Warten Sie 60 Sekunden, bevor
Sie erneut starten.
Alle Modelle: Lassen Sie den Motor bei extrem
kalten Umgebungstemperaturen (-6 °C und
darunter) 5 Minuten warmlaufen, um eine
Beschädigung des Hydrauliksystems zu
vermeiden.
Benzin-/Propangasmodelle: Bei extremer Kälte
(-6 °C und kälter) sollte die Maschine mit Benzin
gestartet und danach auf Propangasbetrieb
umgeschaltet werden.
NOT-AUS
Die Fahrfunktionen können mit Reserveantrieb nicht
angesteuert werden.
Bedienung von der
Bodensteuerung
1 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein.
3 Benzin-/Propangasmodelle: Wählen Sie den
gewünschten Kraftstoff, indem Sie den
Kraftstoff-Auswahlschalter in die entsprechende
Stellung bringen.
4 Starten Sie den Motor.
Zum Positionieren der Plattform
Drücken Sie den roten NOT-AUS-Taster auf der
Boden- oder der Plattformsteuerung in die Stellung
aus, um sämtliche Maschinenfunktionen zu
deaktivieren und den Motor abzuschalten.
1 Drücken Sie den Totmannschalter zu einer
Seite.
2 Bewegen Sie den Kippschalter gemäß den
Markierungen auf dem Steuerpult.
Sollte eine Funktion bei Betätigung des roten NOTAUS-Tasters weiterhin in Betrieb bleiben, ist diese
Fehlfunktion zu beheben.
Von der Bodensteuerung aus sind die Fahr- und
Lenkfunktionen nicht ansteuerbar.
Bei Auswahl und Betätigung der Bodensteuerung
wird der rote NOT-AUS-Taster der Plattformsteuerung übergangen.
Maschinen mit der Funktion Plattformausrichtung
ausschalten: Der Kippschalter Plattform ausrichten
funktioniert nicht, wenn der Ausleger über den
Fahrgeschwindigkeits-Begrenzungsschalter hinaus
angehoben wird.
24
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
BEDIENUNGSANWEISUNGEN
Zum Fahren
Bedienung von der
Plattformsteuerung
1 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Fahren (falls vorhanden).
1 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerpult.
2 Betätigen Sie den Fußschalter.
2 Ziehen Sie die roten NOT-AUS-Taster am
Bodensteuerpult und am Plattformsteuerpult in
die Stellung ein.
3 Geschwindigkeit erhöhen: Bewegen Sie den
Steuerhebel Fahren langsam aus der
Mittelstellung.
3 Benzin-/Propangasmodelle: Wählen Sie den
gewünschten Kraftstoff, indem Sie den
Kraftstoff-Auswahlschalter in die entsprechende
Stellung bringen.
4 Starten Sie den Motor. Drücken Sie den
Fußschalter nicht nach unten, während Sie den
Motor starten.
Zum Positionieren der Plattform
1 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Heben (falls vorhanden).
2 Betätigen Sie den Fußschalter.
3 Bewegen Sie langsam den entsprechenden
Funktionssteuerhebel oder Kippschalter gemäß
den Markierungen auf dem Steuerpult.
Maschinen mit der Funktion Plattformausrichtung
ausschalten: Der Kippschalter Plattform ausrichten
funktioniert nicht, wenn der Ausleger über den
Fahrgeschwindigkeits-Begrenzungsschalter hinaus
angehoben wird.
Zum Lenken
1 Bewegen Sie den Auswahlschalter Heben/
Fahren in die Stellung Fahren (falls vorhanden).
2 Betätigen Sie den Fußschalter.
3 Bewegen Sie den Steuerhebel Fahren/Lenken
langsam in die von den blauen oder gelben
Dreiecken angezeigte Richtung, ODER drücken
Sie den Daumenwippschalter am oberen Ende
des Steuerhebels Fahren.
Geschwindigkeit verringern: Bewegen Sie den
Steuerhebel Fahren langsam in Richtung
Mittelstellung.
Anhalten: Bringen Sie den Steuerhebel Fahren
wieder in die Mittelstellung, oder lassen Sie den
Fußschalter los.
Verwenden Sie die farbkodierten Richtungspfeile
auf der Plattformsteuerung und am Fahrgestell, um
die Richtung festzustellen, in die die Maschine
fahren wird.
Bei angehobenem oder ausgefahrenem
Auslegerarm kann die Maschine nur mit
verminderter Fahrgeschwindigkeit bewegt werden.
Antriebsaktivierung
Die aufleuchtende Lampe zeigt an, dass sich der
Auslegerarm gerade über eines der nicht lenkbaren
Räder hinausbewegt hat und die Fahrfunktion
unterbrochen wurde.
Um zu fahren, halten Sie den Schalter Antriebsaktivierung zu einer Seite, und bewegen Sie
langsam den Steuerhebel Fahren aus der
Mittelstellung.
Denken Sie daran, dass die Maschine
entgegengesetzt zu der Richtung fahren kann, in
die die Fahr- und Lenksteuerung betätigt wird.
Verwenden Sie immer die farbkodierten
Richtungspfeile auf der Plattformsteuerung und am
Fahrgestell, um die Richtung festzustellen, in die
die Maschine fahren wird.
Verwenden Sie die farbkodierten Richtungspfeile
auf der Plattformsteuerung und am Fahrgestell, um
die Richtung festzustellen, in die die Maschine
fahren wird.
Teile-Nr. 43645GR
Genie S-40 und Genie S-45
25
Bedienungsanleitung
Zweite Auflage • Neunter Druck
BEDIENUNGSANWEISUNGEN
Generator
Motor abstellen
Um den Generator zu betreiben, bewegen Sie den
Generatorkippschalter in die Stellung Generator.
Der Motor läuft weiterhin, aber es sind keine Fahrund Plattformfunktionen ansteuerbar.
Drücken Sie den roten NOT-AUS-Taster, und
drehen Sie den Schlüsselschalter in die Stellung
aus.
Schließen Sie elektrische Arbeitsmaschinen am
GFCI-Wechselstromanschluss auf der Plattform an.
Um die Maschinenfunktionen wieder aufzunehmen,
bewegen Sie den Generatorkippschalter in die
Stellung Maschinenfunktionen. Alle Funktionen sind
ansteuerbar.
Leerlaufdrehzahl (U/min)
auswählen
Sturzgefahr
Beim Betrieb dieser Maschine muss eine spezielle
Sturzsicherung angelegt werden.
Alle Vorrichtungen zum Schutz vor Stürzen
müssen die behördlichen Vorschriften erfüllen und
müssen entsprechend den Anweisungen des
Herstellers überprüft und verwendet werden.
Nach jedem Einsatz
Wählen Sie die Leerlaufdrehzahl mithilfe der
Symbole auf dem Steuerpult.
1 Wählen Sie einen sicheren Abstellplatz, d. h.
eine feste und ebene Fläche ohne Hindernisse
und Verkehr.
2 Fahren Sie den Ausleger ein, und senken Sie
ihn in die Parkposition ab.
·
Hasen- und Fußschalter-Symbol:
durch Fußschalter aktivierte Volllastdrehzahl
·
Schildkröten-Symbol: niedrige Leerlaufdrehzahl
·
Hasen-Symbol: Volllastdrehzahl
Motorwarnlampe (falls
vorhanden)
3 Drehen Sie den Drehtisch so, dass der
Auslegerarm zwischen den nicht lenkbaren
Rädern liegt.
4 Schalten Sie den Schlüsselschalter in die
Stellung aus, und ziehen Sie den Schlüssel ab,
um die Maschine gegen unbefugte
Inbetriebnahme zu sichern.
5 Legen Sie einen Wegrollschutz unter die Räder.
Warnlampe leuchtet und Motor gestoppt:
Kennzeichnen Sie die Maschine entsprechend, und
setzen Sie sie außer Betrieb.
Warnlampe leuchtet und Motor läuft weiter: Setzen
Sie sich innerhalb von 24 Stunden mit dem
Servicepersonal in Verbindung.
26
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
Transport- und Hebeanweisungen
Freilaufschaltung für Winde
Verwenden Sie einen Wegrollschutz an den Rädern,
um ein Wegrollen der Maschine zu verhindern.
Beachten und befolgen Sie:
Das Transportfahrzeug muss auf einem ebenen
und horizontalen Untergrund geparkt sein.
Das Transportfahrzeug muss zuverlässig
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Sichern Sie den Drehtisch vor dem Transport
mit dem entsprechenden Sperrstift gegen
Drehung. Entsichern Sie den Drehtisch wieder
für den Betrieb.
Modelle mit 2WD:
Lösen Sie die
Bremsen an den nicht
lenkbaren Rädern,
indem Sie die
Freilaufdeckel der
Antriebsnabe drehen.
Modelle mit 4WD:
Lösen Sie die
Bremsen an den
Rädern, indem Sie
alle vier Freilaufdeckel drehen.
Auskuppeln
Einkuppeln
Stellen Sie sicher, dass das Windenseil
sachgemäß an den Befestigungspunkten des
Fahrgestells fixiert ist und keine Hindernisse im
Weg sind.
Wiederholen Sie das beschriebene Verfahren in
umgekehrter Reihenfolge, um die Bremsen wieder
zu arretieren.
Hinweis: Das Ventil der Radfreigabepumpe sollte
immer geschlossen bleiben.
Teile-Nr. 43645GR
Genie S-40 und Genie S-45
27
Bedienungsanleitung
Zweite Auflage • Neunter Druck
TRANSPORT- UND HEBEANWEISUNGEN
Plattform sichern – S-40
Transportsicherung auf
Lastkraftwagen oder Anhänger
Legen Sie einen Block unter die Plattformschwenkeinrichtung. Achten Sie darauf, dass der Block
nicht mit dem Plattformzylinder in Berührung
kommt.
Benutzen Sie bei jedem Transport grundsätzlich
den Sperrstift der Drehtischsicherung.
Schalten Sie vor dem Transport den
Schlüsselschalter in die Stellung aus, und ziehen
Sie den Schlüssel ab.
Ziehen Sie zum Befestigen der Plattform einen
Nylongurt durch die untere Stütze der Plattform.
Drücken Sie nicht zu stark nach unten, wenn Sie
das Auslegerteil sichern.
Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
Plattform sichern – S-45
Befestigung des Fahrgestells
Legen Sie einen Block unter das Auslegerbein.
Achten Sie darauf, dass der Block nicht mit dem
Plattformzylinder in Berührung kommt.
Verwenden Sie Ketten mit ausreichender
Festigkeit.
Befestigen Sie die Plattform mit einem Nylongurt
über dem Auslegerbein. Drücken Sie nicht zu stark
nach unten, wenn Sie das Auslegerteil sichern.
Verwenden Sie mindestens fünf Ketten.
Justieren Sie die Ketten, um Beschädigungen zu
vermeiden.
Heben Sie den Ausleger zum Transport
vollständig an.
Lastkraftwagen-Ladefläche
1
2
28
3
5
4
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
TRANSPORT- UND HEBEANWEISUNGEN
Hebeanweisungen
Senken Sie den Ausleger ganz ab, und fahren Sie
ihn vollständig ein. Bewegen Sie den Korbausleger
parallel zum Boden. Entfernen Sie alle losen Teile
von der Maschine.
Beachten und befolgen Sie:
Die Maschine sollte nur von qualifizierten
Mechanikern befestigt und angehoben werden.
Stellen Sie sicher, dass die Ladekapazität des
Krans, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Verwenden Sie die Drehtischsicherung zum
Befestigen des Drehtisches.
Bestimmen Sie mithilfe der Tabelle und der
Abbildung auf dieser Seite den Schwerpunkt der
Maschine.
Befestigen Sie die Ketten nur an den gekennzeichneten Hebepunkten der Maschine. Es befinden sich
zwei Hebepunkte am Fahrgestell und einer am
Drehtisch.
Befestigen Sie die Ketten, um Beschädigungen der
Maschine zu vermeiden und die Maschine
horizontal zu halten.
x-Achse
y-Achse
S-40
1,34 m
98 cm
S-45
1,18 m
95 cm
Hebepunkt
des Drehtisches (1)
Hebepunkte
des Fahrgestells (2)
y-Achse
x-Achse
Teile-Nr. 43645GR
Genie S-40 und Genie S-45
29
Bedienungsanleitung
Zweite Auflage • Neunter Druck
Aufschriften
Inspektion der Aufschriften
Teile-Nr.
Legende – Aufschriften
Anzahl
Verwenden Sie die Bilder auf der nächsten Seite,
um festzustellen, ob alle Aufschriften lesbar und
vorhanden sind.
33952GR Gefahr – Neigungsalarm
1
Aufkleber – Patente
1
Die nachstehende Liste enthält die erforderliche
Anzahl und eine Beschreibung jeder Aufschrift.
40434GR Aufkleber – Anschlagstelle für
Sicherheitsleine
1
43646GR Bodensteuerpult
1
43647GR Hinweis – Bedienungsanweisungen
2
43663GR Hinweis – Funktionsfreigabe
1
44769GR Aufkleber – Auswahl Heben/Fahren
(Option)
1
Teile-Nr.
Legende – Aufschriften
35599GR Hinweis – Druckluftschläuche ausrichten 1
38149
Anzahl
25994GR Vorsicht – Gefahr der Beschädigung
von Bauteilen
1
27204
Pfeil – Blau
1
27205
Pfeil – Gelb
1
27206
Dreieck – Blau
2
27207
Dreieck – Gelb
2
27564GR Gefahr – Todesgefahr durch Stromschlag 2
44981GR Aufkleber – Druckluftleitung zur Plattform 2
44986GR Hinweis – Maximale Kraft per Hand –
400 N
1
1
49741GR Hinweis – Ford-Motorspezifikationen,
LRG-425 EFI
1
28157GR Aufkleber – Dexron
28158GR Aufkleber – Bleifrei
1
49925GR Bodensteuerpult
1
28159
Aufkleber – Diesel
1
49926GR Bodensteuerpult
1
28160
Aufkleber – Propangas
2
52155GR Plattformsteuerpult
1
28161GR Gefahr – Quetschgefahr
3
52966
Kosmetisch – 4 x 2
1
28163GR Hinweis – Maximale Seitenkraft 667 N
1
52967
Kosmetisch – 4 x 4
1
28164GR Hinweis – Gefährliche Materialien
1
1
28165GR Hinweis – Fußschalter
1
53037GR Hinweis – Deutz-Dieselmotor
spezifikationen
28171
1
62072
Kosmetisch – Genie S-40
1
2
62073
Kosmetisch – S-40
1
28175GR Vorsicht – Fachzugang
1
62074
Kosmetisch – Genie S-45
1
28176GR Hinweis – Fehlende Handbücher
1
62075
Kosmetisch – S-45
1
2
62959
Kosmetisch – S-40
1
28181GR Achtung – Nicht aufsteigen oder mitfahren 1
62960
Kosmetisch – S-45
28235GR Aufkleber – Strom zur Plattform, 115V
2
1
28236GR Achtung – Nicht lesbar . . .
1
63461GR Hinweis – Perkins-Dieselmotorspezifikationen
30080GR Hinweis – Maximale Tragfähigkeit
1
72160GR Bodensteuerpult
1
31060GR Gefahr – Umsturzgefahr, Sperre
3
72164GR Plattformsteuerpult
1
32657GR Plattformsteuerpult
1
72847GR Hinweis – Reifenspezifikationen,
Hochdruckreifen
1
32700GR Gefahr – Sicherheitshinweise
2
82195GR Bodensteuerpult
1
32703GR Hinweis – Ford-Motorspezifikationen,
LRG-423
1
82317GR Hinweis – Bedienungsanweisungen
2
32719GR Hinweis – Reifenspezifikationen
4
82336GR Aufkleber – Chevron Rykon
1
32721GR Hinweis – Deutz-Dieselmotorspezifikationen
1
82469GR Plattformsteuerpult
1
226500
Aufkleber – Radbelastung, S40
4
32726GR Aufkleber – Vorglühkerze (Option)
1
226501
Aufkleber – Radbelastung, S45
4
32728GR Aufkleber – Generator (Option)
1
Aufkleber – Rauchen verboten
28174GR Aufkleber – Strom zur Plattform, 230V
28177GR Achtung – Plattform schwenken
30
1
Die Schattierung weist darauf hin, dass der
Aufkleber (beispielsweise unter Abdeckungen)
nicht sichtbar ist.
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
AUFSCHRIFTEN
28158 oder
28159
28157 oder
82336
43646 oder
49925 oder
49926 oder
72160 oder
82195
43647
27564
Typenschild
25994
38149
28161
28174
oder 28235
44981
226500
oder 226501
32719
40434
28171
32700
28177
43663
28161
33952
32728
43647
32726
44769
Seite der
Bodensteuerung
32719
226500
oder 226501
52966 oder
52967
Fahrgestell
32657
oder 52155
oder 72164
oder 82469
27204
27206
27207
32700
28236
28176
27207
30080
27206
28165
27205
44981
28163
oder 44986
Plattform
62073 oder
62075
62072 oder
62074
62959
oder 62960
Motorseite
28174 oder
28235
32703
oder 32721
oder 49741
oder 53037
oder 63461
40434
33559
31060
28181
28177
Teile-Nr. 43645GR
28174 oder
28235
28160
32719 oder
27564
72847
226500
oder
28164
226501
Genie S-40 und Genie S-45
226500
oder
226501
28175
32719 oder
72847
28161
31
Bedienungsanleitung
Zweite Auflage • Neunter Druck
Technische Daten
Modell S-40
Maximale Arbeitshöhe
14 m
Reifengröße, 2WD
nur Vorderreifen
nur Hinterreifen
12,5L-16SL
12-16,5 NHS
12-16,5 NHS
Maximale Plattformhöhe
12,2 m
Höhe, ganz eingefahren
2,49 m
Reifengröße,
2WDRT und 4WD vorne/hinten
Maximale horizontale Auslegung
9,65 m
Volumen des Kraftstofftanks
Breite
2,29 m
Maximaler hydraulischer Druck
(Auslegerfunktionen)
Länge, eingefahren
7,29 m
Maximale Tragfähigkeit
Plattform – 6 Fuß
227 kg
Maximale Tragfähigkeit
Plattform – 8 Fuß
227 kg
Radstand
2,2 m
Wenderadius (außen)
4,78 m
Wenderadius (innen)
2,03 m
Drehung Drehtisch (Grad)
durchgehend
Drehtischüberhang
Antrieb
(wahlweise)
86,4 cm
Ford 63 PS Benzin/Propangas
LRG-423 oder LRG-425 EFI
oder Deutz 36 PS Diesel F3L 1011
oder Perkins 704-30 Diesel
Steuerung
12V Gleichstrom proportional
Plattformabmessungen, 6 Fuß
(Länge x Breite)
1,8 m x 76 cm
Plattformabmessungen, 8 Fuß
(Länge x Breite)
2,4 m x 91 cm
Plattformausrichtung
autom. horiz. Ausrichtung
Plattformschwenkeinrichtung
Wechselstrom-Steckdose
auf der Plattform
160°
Steigfähigkeit, eingefahren (4WD)
40%
Bodenfreiheit
31,8 cm
12V
Gewicht
(Das Maschinengewicht hängt
von der Konfiguration ab.)
Siehe Typenschild
Lärmemission
80 dB
Maximaler Lärmpegel bei normalen Arbeitseinsätzen
(Gewichtung A)
Fahrgeschwindigkeiten
2WD
4WD
Fahrgeschwindigkeit,
6,4 km/h
Ausleger in Parkposition 12,2 m/6,8 s
Benzin-/Propangasmodelle
5,6 km/h
12,2 m/7,8 s
Fahrgeschwindigkeit,
eingefahren
Dieselmodelle
5,6 km/h
12,2 m/7,8 s
4,8 km/h
12,2 m/9,1 s
Fahrgeschwindigkeit,
1,1 km/h
angehoben oder
12,2 m/40 s
ausgefahren – alle Modelle
1,1 km/h
12,2 m/40 s
Informationen zur Bodenbelastung
Bruttogewicht + zulässige Traglast
5 608 kg
Maximale Achsenbelastung
4 081 kg
Maximale Radbelastung
3 040 kg
Punktbelastungsdruck pro Reifen
Gesamtbelastungsdruck
30%
179 bar
Systemspannung
Standard
Steigfähigkeit, eingefahren (2WD)
114 l
4,6 kg/cm2
448 kPa
8,23 kPa
Hinweis: Die Informationen zur Bodenbelastung sind
ungefähre Angaben und berücksichtigen nicht die
verschiedenen (optionalen) Maschinenkonfigurationen. Es sollte immer ein ausreichender
Sicherheitsfaktor berücksichtigt werden.
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
32
Genie S-40 und Genie S-45
Teile-Nr. 43645GR
Zweite Auflage • Neunter Druck
Bedienungsanleitung
TECHNISCHE DATEN
Modell S-45
Maximale Arbeitshöhe
15,5 m
Maximale Plattformhöhe
13,7 m
Höhe, ganz eingefahren
2,49 m
Maximale horizontale Auslegung
11,2 m
Breite
2,29 m
Länge, eingefahren
8,5 m
Maximale Tragfähigkeit
Plattform – 6 Fuß
227 kg
Maximale Tragfähigkeit
Plattform – 8 Fuß
227 kg
Radstand
2,2 m
Wenderadius (außen)
4,78 m
Wenderadius (innen)
2,03 m
Drehung Drehtisch (Grad)
durchgehend
Drehtischüberhang
Antrieb
(wahlweise)
86,4 cm
Ford 63 PS Benzin/Propangas
LRG-423 oder LRG-425 EFI
oder Deutz 36 PS Diesel F3L 1011
oder Perkins 704-30 Diesel
Steuerung
12V Gleichstrom proportional
Plattformabmessungen, 6 Fuß
(Länge x Breite)
1,8 m x 76 cm
Plattformabmessungen, 8 Fuß
(Länge x Breite)
2,4 m x 91 cm
Plattformausrichtung
autom. horiz. Ausrichtung
Plattformschwenkeinrichtung
Wechselstrom-Steckdose
auf der Plattform
160°
12,5L-16SL
12-16,5 NHS
Reifengröße,
2WDRT und 4WD vorne/hinten
12-16,5 NHS
Maximaler hydraulischer Druck
(Auslegerfunktionen)
30%
Steigfähigkeit, eingefahren (4WD)
40%
31,8 cm
179 bar
Volumen des Kraftstofftanks
114 l
Systemspannung
12V
Gewicht
Siehe Typenschild
(Das Maschinengewicht hängt von der
Konfiguration ab.)
Lärmemission
80 dB
Maximaler Lärmpegel bei normalen Arbeitseinsätzen
(Gewichtung A)
Fahrgeschwindigkeiten
2WD
4WD
Fahrgeschwindigkeit,
6,4 km/h
Ausleger in Parkposition
12,2 m/6,8 s
Benzin-/Propangasmodelle
5,6 km/h
12,2 m/7,8 s
Fahrgeschwindigkeit,
eingefahren
Dieselmodelle
5,6 km/h
12,2 m/7,8 s
4,8 km/h
12,2 m/9,1 s
Fahrgeschwindigkeit,
1,1 km/h
angehoben oder
12,2 m/40 s
ausgefahren – alle Modelle
1,1 km/h
12,2 m/40 s
Informationen zur Bodenbelastung
Bruttogewicht + zulässige Traglast
7 378 kg
Maximale Achsenbelastung
6 303 kg
Maximale Radbelastung
3 855 kg
Punktbelastungsdruck pro Reifen
4,6 kg/cm2
448 kPa
Gesamtbelastungsdruck
10,50 kPa
Standard
Steigfähigkeit, eingefahren (2WD)
Bodenfreiheit
Reifengröße, 2WD
nur Vorderreifen
nur Hinterreifen
Hinweis: Die Informationen zur Bodenbelastung sind
ungefähre Angaben und berücksichtigen nicht die
verschiedenen (optionalen) Maschinenkonfigurationen. Es sollte immer ein ausreichender
Sicherheitsfaktor berücksichtigt werden.
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
Teile-Nr. 43645GR
Genie S-40 und Genie S-45
33
Bedienungsanleitung
Zweite Auflage • Neunter Druck
TECHNISCHE DATEN
Reichweitentabelle S-40
Reichweitentabelle S-45
15,2 m
15,2 m
12,2 m
12,2 m
9,1 m
6,1 m
6,1 m
3,0 m
3,0 m
0m
0m
0m
34
3,0 m
6,1 m
45
S-
40
S-
9,1 m
9,1 m
12,2 m
0m
Genie S-40 und Genie S-45
3,0 m
6,1 m
9,1 m
12,2 m
Teile-Nr. 43645GR
Genie North America
Telefon 425.881.1800
Gebührenfrei USA und Canada
800.536.1800
Fax 425.883.3475
Genie Scandinavia
Telefon +46 31 575100
Fax +46 31 579020
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie Holland
Telefon +31 183 581 102
Fax +31 183 581 556
Vertrieb:
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
