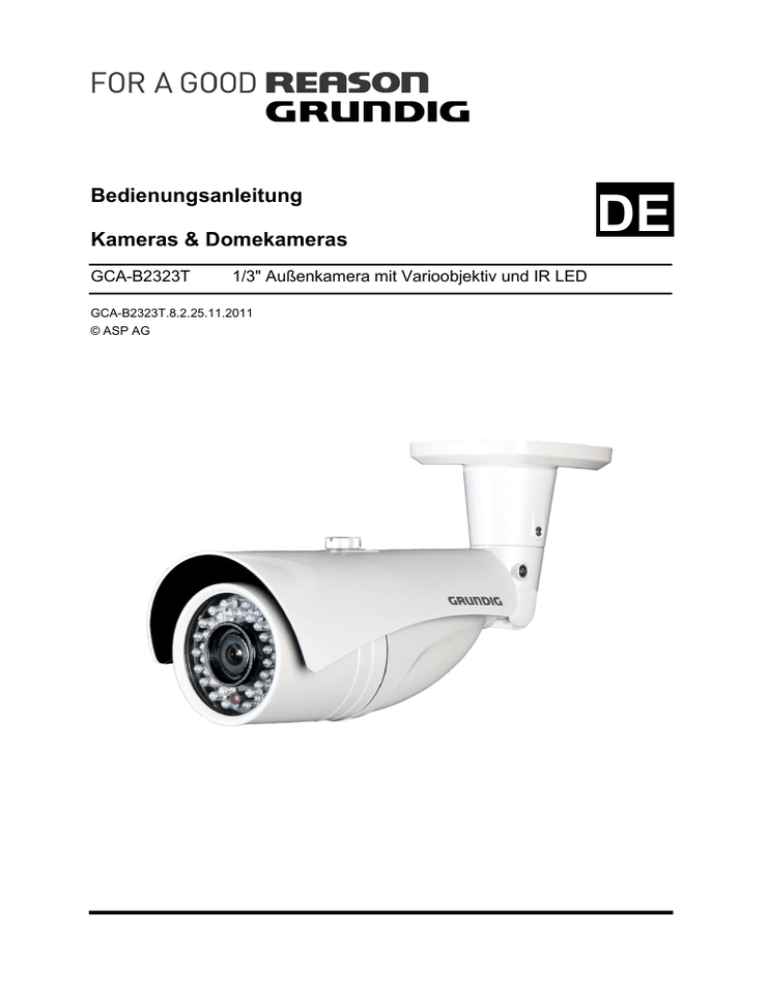

Bedienungsanleitung
Kameras & Domekameras
GCA-B2323T
1/3" Außenkamera mit Varioobjektiv und IR LED
GCA-B2323T.8.2.25.11.2011
© ASP AG
DE
Inhalt:
1. Wichtige Sicherheitshinweise
1
2. Packungsinhalt
2
3. Installation
3
1. Benennung der Teile
3
2. Anschlüsse
4
3. Anbringen der Kamera
4
4. Zoom- und Fokuseinstellung
5
5. Einstellung der LED-Helligkeit
6
4. Bildschirmmenü
6
1. Bildschirmmenü
6
2. Hauptmenü
7
3. Kamera einrichten
8
4. Intelligenz
15
5. Einstellung der Privatzone
16
6. Weitere Einstellungen
17
7. Kommunikation
18
8. Systeminformationen
18
9. Sprache
18
1. Wichtige Sicherheitshinweise
Verwenden Sie nur das Original-Netzteil, um einen Kurzschluss oder einen Brand durch
zu hohe Spannung zu vermeiden. Stellen Sie sicher, dass das Netzteil korrekt
angeschlossen ist. Schließen Sie niemals mehr als ein Gerät an ein Netzteil, um die
zulässige Belastungsgrenze des Netzteils nicht zu überschreiten.
Legen Sie bei der Installation keine losen Gegenstände auf dem Gerät ab. Diese können
herunterfallen und jemanden verletzen. Leitende Gegenstände (z.B. Schraubendreher,
Münzen, Metallgegenstände) oder Behälter mit leitenden Flüssigkeiten können einen
Kurzschluss verursachen und das Gerät beschädigen.
German
1
Ziehen Sie bei einer ungewöhnlichen Geruchs- oder Rauchentwicklung sofort den
Netzstecker und wenden Sie sich an den nächstgelegenen Kundendienst. Verwenden
Sie das Gerät nicht weiter.
Wenn dieses Produkt nicht einwandfrei funktioniert, wenden Sie sich an den
nächstgelegenen Kundendienst. Zerlegen oder modifizieren Sie dieses Produkt nie in
irgendeiner Weise. (GRUNDIG haftet nicht für Schäden, die durch unbefugte
Änderungen oder Reparaturversuche verursacht wurden.)
Zur Vermeidung von Bränden oder Stromschlägen darf dieses Gerät keiner Feuchtigkeit
ausgesetzt werden.
2. Packungsinhalt
Vergewissern Sie sich, dass die folgenden Teile beiliegen:
3. Installation
Installieren Sie das Gerät nicht an einem Standort mit zu hohen (über 50°C) oder zu
niedrigen Temperaturen (unter -10°C). Diese können die Funktion des Geräts
beeinträchtigen oder es beschädigen. Richten Sie die Kamera nicht direkt in extrem
helle Lichtquellen (wie z.B. die Sonne), da dies den Bildsensor beschädigen kann.
Achten Sie darauf, das Gerät an einem Ort mit guter Belüftung zu installieren.
Vermeiden Sie feuchte und staubige oder rußige Standorte.
Um Personen- und Sachschäden zu vermeiden, stellen Sie sicher, dass das Gerät
sicher und fest angebracht ist. (GRUNDIG haftet nicht für Schäden, die durch falsch
montierte Geräte entstanden sind.)
2
German
Wenn Sie den Installationsort des Gerätes verändern möchten, entfernen Sie erst die
Stromversorgung und bringen Sie das Gerät dann, wie in der Montageanleitung
beschrieben, am neuen Installationsort an.
3.1. Benennung der Teile
1. Schraube für das Sonnenschutzdach
2. Sonnenschutzdach
3. Gehäusevorderteil
4. Gehäuserückteil
5. Verschlusskappe für die Monitor-Testbuchse
6. Wandhalterung
7. Video- und Stromkabel
German
3
3.2. Anschlüsse
- Stromanschluss: Abhängig vom Kameramodel ist ein DC 12V- oder AC 24V-Netzteil
erforderlich.
- Alle Kameramodelle sind mit einem Service-Monitor-Ausgang am Kameramodul
ausgerüstet. Ein Service-Monitor-Kabel mit Bediengerät ist im Lieferumfang enthalten.
Anmerkung:
Für die externe Nutzung des OSD-Menüs werden ein Service-Monitor und ein Kabel mit
Bediengerät benötigt.
3.3. Anbringen der Kamera
- Installieren Sie die Kamera an der gewünschten Position. Benutzen Sie dafür die
beigefügten Schrauben.
- Richten Sie die Kamera nach Ihren Wünschen mit Hilfe des beigefügten
Inbusschlüssels aus (siehe Grafik).
4
German
3.4. Zoom- und Fokuseinstellung
1. Entfernen Sie das Gehäusevorderteil.
2. Lösen Sie die Schrauben für Zoom / Fokus und stellen Sie den Blickwinkel und Fokus
ein.
- Blickwinkel: Telebereich (T) bis Weitwinkelbereich (W)
- Fokus: Nahbereich (N) bis Unendlich (oo)
3. Befestigen Sie das Gehäusevorderteil wieder.
4. Befestigen Sie den Sonnenschutz an der Kamera mit Hilfe der dafür vorgesehenen
Schraube.
German
5
3.5. Einstellung der LED-Helligkeit
4. Bildschirmmenü
4.1. Bildschirmmenü
4.1.1. OSD-Kontrollschalter
- SETUP-Taste: Zugriff auf den Menümodus oder eine Auswahl bestätigen.
- UP (/\) / DOWN (\/): Anwählen des gewünschten Menüs.
- LEFT (<) / RIGHT (>): Anwählen eines Wertes im gewählten Menü.
6
German
4.1.2. Symbole im Menü
Verlassen der Menüeinstellungen: Bevor
Sie die Menüeinstellungen verlassen,
wählen Sie SICHERN zum Speichern der
Änderungen oder VERL, um das Menü
ohne Änderung zu verlassen.
Zurück zum vorhergehenden Menü.
Zurück zum Hauptmenü.
Sichert Ihre Einstellungen von Maskenbereich, Privatzone und anderen Funktionen. Haben Sie Ihre Einstellungen einmal
gespeichert, bleiben diese bestehen, selbst
wenn im Menü VERL (=Verlassen) gewählt
wird.
Löscht Ihre Einstellungen von Maskenbereich, Privatzone etc. Haben Sie Ihre
Einstellungen einmal gespeichert
(SICHERN), werden sie nicht wiederhergestellt, selbst wenn Sie VERL im Menü
anwählen.
4.2. Hauptmenü
1. Drücken Sie die SETUP-Taste und halten Sie sie diese für eine Weile gedrückt, um
den Menümodus zu starten.
2. Wählen Sie das gewünschte Feature, indem Sie die UP/DOWN-Tasten (/\ \/)
verwenden.
KAMERA PROG: Hier können Sie die
Kameraeinstellungen ändern.
INTELLIGENZ: Hier können Sie die
Einstellungen der Bewegungserkennung
und der Bildanalyse ändern.
PRIVATZONE: Hier können Sie die
Einstellungen für die Privatzonen
vornehmen.
WEITERE PROG: Hier können Sie weitere
Einstellungen vornehmen und das Gerät auf
die Werkseinstellungen zurücksetzen.
German
7
KOMMUNIKATION: Konfigurieren Sie hier die RS-485-Schnittstelle.
SYSTEMINFO: Zeigt die Systeminformationen an, einschließlich der Kameraversion und
der Schnittstelleneinstellungen.
SPRACHE: Wählen Sie hier die gewünschte Sprache aus.
4.3. Kamera einrichten
KAMERA ID [EIN, AUS] :
Zum Ein-/Ausschalten der
Kameratexteinblendung. Steht KAMERA ID
auf EIN, können Sie den Text in einem
Untermenü programmieren.
BLENDE [ALC, ELC] :
Ändern Sie hier die Blendensteuerung und
bestimmen Sie die Menge des durchgelassenen Lichts.
AKTIVITAET [S.LANGS, LANGS, NORM, SCHN, S.SCHN] :
Mit diesem Menü wird die Stärke der automatischen Verstärkungssteuerung (AGC)
geregelt, um Bildhelligkeit und Kontrast optimal für die Bewegungserkennung zu
steuern. Wählen Sie zwischen den AGC-Stufen S.LANGS (sehr langsam), LANGS,
NORM, SCHN bis S.SCHN (sehr schnell). Wenn Sie schnell bewegende Objekte in
einer Umgebung mit wenig Kontrast beobachten, wählen Sie S.SCHN aus. S.LANGS
wählen Sie bei sich kaum bewegenden Objekten unter gleichen Lichtverhältnissen.
Anmerkung:
- Diese Funktion ist nur verfügbar, wenn das EMPF-PLUS-Menü auf AUTO gestellt ist.
- Steht das TAG/NACHT-MENÜ im KAMERA PROG auf AUTO, ist das AKTIVITAETMenü deaktiviert.
DNR [AUS, WENIG, MITT, HOCH, BENUTZER (1~16)] :
Stellen Sie hier die Stärke der digitalen Rauschunterdrückung (DNR) ein und optimieren
Sie so den Bildeindruck. Eine besonders feine Einstellung bietet der Punkt BENUTZER
mit 16 verschiedenen Stufen.
VRSCHL (Verschluss) [OFF, AUTO 1/120~1/10K, 1/120~1/10K] :
Hier können Sie die Einstellungen für den elektronischen Hochgeschwindigkeitsshutter
vornehmen. Mit diesem können Sie die Darstellung von sich schnell bewegenden
Objekten verbessern.Wählen sie zwischen 7 verschiedenen Automatikmodi, oder stellen
Sie den Shutter auf eine der 7 vorgegebenen Zeiten ein.
In den Automatikmodi verlangsamt sich die Shutterzeit automatisch, wenn die
Bildhelligkeit sinkt, und die Blende kann geschlossen bleiben, so dass die Schärfentiefe
erhalten bleibt.
Der elektronische Hochgeschwindigkeitsshutter arbeitet nur, wenn die Kamera mit
einem DC-oder VS-geregelten Objektiv verwendet wird.
8
German
Anmerkung:
- Wenn das Blendenmenü auf ELC eingestellt ist, wird das VRSCHL-Menü deaktiviert,
da mit dem elektronischen Shutter dann die Helligkeit geregelt wird.
- Wenn das EMPF-PLUS-Menü auf AUTO gestellt ist, sind im VERSCHL-Menü nur die
Positionen AUS und AUTO verfügbar.
- Wenn das EMPF-PLUS-Menü auf FIX gestellt wird, ist das VRSCHL-Menü deaktiviert.
- Wenn die FLIMMERFREI-Funktion auf EIN gestellt wird, ist das VRSCHL-Menü
deaktiviert.
EMPF-PLUS [OFF, AUTO x2~x256, FIX x2~x256] :
Erkennt automatisch den Grad der Dunkelheit in dunkler oder kontrastarmer Umgebung,
um die Belichtungszeit auszudehnen, damit das Bild hell und scharf bleibt. Die
Verlängerung kann auch mit FIX fest eingestellt werden.
Anmerkung:
- Ist der elektronische Shutter auf eine feste Frequenz eingestellt,so wird das EMPFPLUS-Menü deaktiviert.
- Steht das FLIMMERFREI-Menü auf EIN, wird der FIX-Modus des EMPF-PLUS
deaktiviert.
- Steht das BLENDE-Menü auf ELC, steuert der elektronische Shutter die Helligkeit, und
die EMPF-PLUS-Funktion kann nur auf AUS oder AUTO-Modus gestellt werden.
- Steht das VRSCHL-Menü auf AUTO, kann das EMPF-PLUS-Menü nur auf AUS oder
AUTO-Modus gestellt werden.
FLIMMERFREI [AUS, EIN] :
Ist diese Funktion auf EIN gestellt, wird die Verschlusszeit auf 1/120 Sekunde
festgelegt, um Flickereffekte durch die Stromnetzfrequenz zu vermeiden.
Anmerkung:
- Ist das BLENDE-Menü auf ELC gestellt, wird das FLIMMERFREI-Menü deaktiviert.
- Ist das VRSCHL-Menü auf AUTO oder FIX gestellt, wird das FLIMMERFREI-Menü
deaktiviert.
- Steht das EMPF-PLUS-Menü auf FIX, wird das FLIMMERFREI-Menü deaktiviert.
- Steht das AGC-Menü auf FIX, wird die FLIMMERFREI-Funktion verhindert.
DIS [OFF, ON] :
Aktivieren Sie die digitale Bildstabilisation (Digital Image Stabilisation).
Anmerkung:
- Ist die digitale Bildstabilisation aktiviert, wird der Ausgleichsbereich so erweitert, wie er
im digitalen Zoomfaktor eingestellt ist.
- Wenn man den digitalen Zoomfaktor größer einstellt als den erweiterten Zoomfaktor,
wird die DIS-Funktion deaktiviert.
German
9
TAG & NACHT [TAG, NACHT, AUTO,
EXT] :
- TAG: Wenn TAG (= Farbe) eingestellt ist,
wird die Kamera, unabhängig von den
Lichtverhältnissen, immer im Farbmodus
betrieben.
- NACHT: Wenn NACHT (= Schwarzweiß)
eingestellt ist, wird die Kamera, unabhängig
von den Lichtverhältnissen, immer im
Schwarz/Weiß-Modus betrieben.
Wenn Sie die SETUP-Taste drücken, wird
das NACHT-Untermenü ausgewählt.
- AUTO: Die Kamera wird automatisch, abhängig von den Lichtverhältnissen, zwischen
TAG- und NACHT-Modus geschaltet. Wenn Sie die SETUP-Taste drücken, wird das
AUTO-Untermenü gewählt.
- EXT: Dies ermöglicht eine automatische Umschaltung zwischen TAG- und NACHTModus durch den mittels Fotozelle ermittelten Helligkeitsgrad.
Achtung:
Dieses Kameramodell hat eine integrierte Infrarotbeleuchtung mit Fotozelle. Daher wird
empfohlen das TAG/NACHT-Menü in EXT einzustellen, um beste Ergebnisse zu
erzielen.
WEISSABGL (Weißabgleich) :
Korrigieren Sie den Weißabgleich, um eine naturgetreue Farbwiedergabe zu
gewährleisten.
DIGITAL ZOOM [EIN, AUS] :
Definieren Sie hier den digitalen Zoomfaktor und die Position des Zooms. Sobald der
Zoomfaktor und die Position definiert sind, arbeitet die digitale Zoomfunktion.
DETAIL [0~3] :
Hiermit können sie die Detailschärfe des Bildes einstellen. Bei 0 wird das Bild nicht
nachgeschärft, bei 3 wird es stark nachgeschärft.
V-SYNC [INT] :
Bei diesem Kameramodell ist die vertikale Synchronisation intern (Internal
Syncronisation) festgelegt. Sie kann nicht durch eine externe Quelle gesteuert werden.
AGC UND FARBÜBERL [WENIG, MITT, HOCH] :
Gleicht das Farbschema entsprechend der AGC-Werte an.
RÜCKW [AUS, H, V, H/V] :
Spiegelt das Bild horizontal, vertikal oder in beide Richtungen.
POSI/NEGA [+, -] :
Ausgabe des Videosignals als Positiv- oder invertiertes Negativ-Signal.
10
German
PIP [AUS, EIN] :
Zeigt einen Bildausschnitt, unter Verwendung der Funktion Bild-im-Bild (Picture In
Picture), gemeinsam mit dem Hauptbild auf demselben Bildschirm an.
Anmerkung:
- Wenn mehr als eine Privatzone eingestellt ist und PRIVAT FESTL auf EIN gestellt ist,
wird die Funktion PIP deaktiviert.
4.3.1. KAMERA ID
Hier können Sie der Kamera eine eigene
Bezeichnung geben. Ihnen stehen bis zu 54
alphanumerische oder spezielle Zeichen für
die Kamera-ID zur Verfügung.
Wählen Sie POSITION und drücken Sie die
SETUP-Taste, um die Position der KameraID mit den Richtungstasten auf dem
Bildschirm zu verschieben.
4.3.2. ALC (Automatische Belichtungssteuerung)
Wenn Sie die SETUP-Taste mit einem
angewählten ALC-Untermenü drücken,
werden Sie OBJEKTIV, PEGEL und
GGLICHT auf Ihrem Bildschirm sehen.
Bei der OBJEKTIV-Option müssen Sie DC
für dieses Kameramodell wählen.
Mit der PEGEL-Option können Sie die
Gesamthelligkeit einstellen. “+” erhöht und
“-“ verringert die Helligkeit.
Mit der GGLICHT-Option können Sie die BLC-Funktion (Back Light Compensation =
Gegenlichtkompensation) anpassen. Sie können die gewünschte BLC-Zone einstellen,
indem Sie deren Größe und Lage eingeben. Wenn Sie die Kamera in einer Umgebung
mit intensivem Gegenlicht benutzen, erscheint der in Größe und Position definierte
Bereich auf dem Monitor dunkel. Verwenden Sie die BLC-Funktion, um die Helligkeit in
dem dunklen Bereich zu verbessern.
German
11
4.3.3. ELC (Elektronische Belichtungsregelung)
Wählen Sie die SETUP-Taste während das
ELC-Untermenü angewählt ist, um die
Elektronische Belichtungsregelung
einzustellen. Sie können den PEGEL für die
ELC-Funktion einstellen, oder die ELCFunktion deaktivieren. Wie bei der ALCEinstellung können Sie auch hier den
GGLICHT-Bereich eingrenzen (s.o.). Die
Kamera verwendet ein integriertes DCObjektiv. Daher sollte stets die ALCEinstellung verwendet werden.
4.3.4. AGC BENUTZER
In diesem Modus können Sie nach Ihrem
Belieben die Stärke der Automatischen
Verstärkersteuerung (AGC) in 16 Schritten
von 0 (= sehr niedrig) bis 16 (= sehr hoch)
einstellen.
4.3.5. AGC FIX
Im AGC FIX-Untermenü können Sie der
automatischen Verstärkersteuerung einen
festen Wert zwischen 0 (=sehr niedrig) bis
16 (=sehr stark) zuweisen. Die
automatische Verstärkung bleibt in diesem
Fall in jeder Situation gleich stark.
Anmerkung:
- Steht das TAG/NACHT-Modus der
Kameraeinstellung auf AUTO, ist das AGCMenü deaktiviert.
- Wenn FLIMMERFREI auf EIN geschaltet
ist, wird der AGC FIX-Modus abgeschaltet.
12
German
4.3.6. TAG/NACHT (NACHT-MENÜ)
Stellen Sie im NACHT-Untermenü ein, ob
das Farbträger-Burst-Signal im S/W-Modus
mitübertragen wird oder nicht. Wenn
FARBTRÄGER auf EIN steht, geht das
Burst-Signal gemeinsam mit dem
Schwarz/Weiß-Videosignal hinaus. Wenn
FARBTRÄGER auf AUS steht, wird das
Burst-Signal nicht gesendet.
4.3.7. TAG/NACHT (AUTO-MENÜ)
Stellen Sie FARBTRÄGER auf AUS, um
das Farbträger-Burst-Signal im Nachtmodus
nicht mitzusenden.
Wählen Sie bei der TAG > NACHT-Option
den Schwellenwert (WENIG bis HOCH), bei
dem die Kamera vom Farbmodus in den
S/W-Modus geschaltet wird. Stellt man
diesen von WENIG auf HOCH, schaltet die
Kamera bei einem höheren Signalpegel,
also bereits bei hellerem Umgebungslicht,
in den S/W-Modus.
Im Menüpunkt SCHWELLZEIT von TAG > NACHT können Sie die Zeit einstellen, die die
Kamera wartet, bevor Sie nach Unterschreiten des Signalpegels auf den S/W-Modus
umschaltet. Sollte der Signalpegel innerhalb dieser Zeit wieder über den Schwellenwert
steigen, schaltet die Kamera nicht um.
Wählen Sie bei der NACHT > TAG-Option den Schwellenwert von WENIG bis HOCH,
bei dem die Kamera vom S/W-Modus in den Farbmodus geschaltet wird. Stellt man
diesen von WENIG auf HOCH, schaltet die Kamera bei einem höheren Signalpegel, also
erst bei hellerem Umgebungslicht, in den Farbmodus.
Im Menüpunkt SCHWELLZEIT von NACHT > TAG können Sie die Zeit einstellen, die die
Kamera wartet, bevor Sie nach Überschreiten des Signalpegels auf den Farbmodus
umschaltet. Sollte der Signalpegel innerhalb dieser Zeit wieder unter den Schwellenwert
fallen, schaltet die Kamera nicht um.
German
13
4.3.8. WEISSABGLEICH
- TAG: In diesem Modus können Sie die
ROT- und BLAU-Werte des Bildes
einstellen. Auf dem Bildschirm werden
Ihnen diese Veränderungen angezeigt.
Anmerkung:
- Sie können die Werte R-VERST
(Rotverstärkung ) und B-VERST
(Blauverstärkung) nur im AWC-Modus
verändern.
- NACHT: Wenn der NACHT-Modus auf AUS gestellt ist, arbeitet der Weißabgleich im
NACHT-MODUS immer so, wie er im TAG-Modus eingestellt ist. Wenn der NACHTModus nicht auf AUS gestellt ist, schaltet die Kamera, dem Modus entsprechend, den
Weißabgleich automatisch um. Im NACHT-Modus können Sie die Werte von ROT,
BLAU und HELLIGKEIT einstellen.
Anmerkung:
- Sie können die Werte von R-VERST (Rotverstärkung ) und B-VERST
(Blauverstärkung) nur im AWC-Modus einstellen.
- Wenn AGC auf AUS oder FIX gestellt ist, ist das NACHT-Menü nicht wählbar.
Die Kamera besitzt 5 verschiedene Möglichkeiten den Weißabgleich einzustellen.
- ATW1 (Auto Tracing White Balance Mode 1 = automatisch überwachender
Weißabgleichsmodus 1): Die Kamera passt die Farbtemperatur automatisch und in
Echtzeit an die Umgebungsbedingungen an. Der Farbtemperaturbereich erstreckt sich
von ca. 2.500K bis 9.500K.
- ATW2 (Auto Tracing White Balance Mode 1 = automatisch überwachender
Weißabgleichsmodus 1): Die Kamera passt die Farbtemperatur automatisch und in
Echtzeit an die Umgebungsbedingungen an. Der Farbtemperaturbereich erstreckt sich
von ca. 1.800K bis 10.500K.
- AWC (Auto White Balance Control = automatische Weißabgleichssteuerung): Wenn
Sie den SETUP-Schalter in der entsprechenden Position betätigen, erfolgt ein
einmaliger Weißabgleich.
- 3200K: Die Farbtemperatur wird fest auf 3200K eingestellt.
- 5600K: Die Farbtemperatur wird fest auf 5600K eingestellt.
14
German
ROT: Korrgieren Sie hier den Rotanteil des Videosignals.
BLAU: Korrigieren Sie hier den Blauanteil des Videosignals.
R-VERST/B-VERST: Hier können Sie nur den jeweiligen Farbanteil des Signals
verstärken, um das Bild optimal einzustellen.
HELLIGKEIT: Wählt einen Helligkeitsgrad aus, indem der Weißabgleich vom TAGModus in den NACHT-Modus geschaltet wird (unabhängig von den Einstellungen im
TAG/NACHT-Menü).
4.3.9. DIGITAL ZOOM
Steht der digitale Zoom auf EIN, können Sie
mit der SETUP-Taste den Vergrößerungsfaktor und die Position einstellen.
- VERH : Stellen Sie den Vergrößerungsfaktor mit den Richtungstasten (< >) ein.
- POSITION : Nach dem Drücken der
SETUP-Taste können Sie die Position des
digitalen Zooms mit den Richtungstasten
(< /\ \/ >) verändern. Nach dem Verlassen
des Menüs bleiben diese Einstellungen
erhalten.
Anmerkung:
- Der digitale Zoom vergrößert die Pixel, dies kann zu einem Qualitätsverlust führen.
4.4. Intelligenz
AKTIVITAET [AUS, SUCHEN, ERKENN] :
SUCHEN - Erkennt und verfolgt ein sich
bewegendes Objekt.
ERKENN - Erkennt ein sich bewegendes
Objekt.
MASK.BER. [1~4] :
Legen Sie einen Bereich fest, in dem keine
Bewegungserkennung stattfindet.
DISPLAY [EIN, AUS] :
Wenn die Option DISPLAY auf EIN gestellt ist, wird jede erkannte Bewegungen auf dem
Bildschirm grafisch angezeigt.
EMPF [1~7] :
Stellen Sie die Empfindlichkeit der Bewegungserkennung ein.
German
15
AUFLOESUNG [1~5] :
Ist diese Funktion auf hoch (=5) gestellt, so erkennt die Kamera selbst Bewegungen
von sehr kleinen Objekten.
ALARM AUS :
**Diese spezielle Funktion ist in dieser Kameraversion nicht verfügbar.
4.4.1. MASK.BER (Maskierungsbereich)
Hier können Sie die Größe und die Position
der Maskierungsbereiche einstellen.
Wählen Sie eine Maskennummer und legen
Sie die Größe und die Position mit Hilfe der
Richtungstasten fest.
Anmerkung:
- Wenn GGLICHT auf BLC gestellt ist, wird
die Funktion MASK.BER. deaktiviert.
4.5. Einstellung der Privatzone
Die Funktion PRIVATZONE schützt Ihre
Privatsphäre, indem der von ihnen gewählte
Privatbereich während der Überwachung
abgeschirmt wird.
Benutzen Sie die vier Richtungstasten, um
eine der Privatzonen 1 bis 8 anzuwählen
und drücken Sie die SETUP-Taste, um die
Privatzone zu bearbeiten.
- PRIVAT FESTL.: Schalten Sie die
Funktion PRIVATZONE EIN oder AUS.
- STIL: Legen Sie die Mosaikgröße und die
Farbe der Privatzone fest.
Anmerkung:
- Wenn mehr als eine Privatzone festgelegt wird und steht die Einstellung der
PRIVATZONE auf EIN, ist die PIP (Picture In Picture)-Funktion deaktiviert.
16
German
Sie können ein sich bewegendes Pixel
festlegen, indem Sie die PIXELANZ ändern,
um die Position einzustellen.
- PKT : Legen Sie die Eckpunkte der ausgewählten Privatzone fest. Nach jeder
Bestätigung mit der SETUP-Taste springt die Auswahl zum nächsten Eckpunkt und Sie
können diesen mit den Richtungstasten bewegen. Nach dem Einstellen aller Eckpunkte
wird das Menü <PKT> verlassen.
- POS : Durch Drücken der entsprechenden Richtungstasten können Sie die gesamte
Privatzone verschieben. Mit SETUP wird die gewählte Position bestätigt und zum
vorherigen Menü zurückgekehrt.
4.6. Weitere Einstellungen
WERKSEINST. :
Alle Einstellungen werden mit Ausnahme
der Einstellungen PROTOKOLL,
BAUDRATE, ADRESSE und SPRACHE auf
die Werkseinstellungen zurückgesetzt.
OSD-FARB [S/W, R/G/B] :
Hier können sie die Farbe des Menüs auf
ROT, GRÜN, BLAU oder WEISS (S/W)
ändern.
German
17
4.7. Kommunikation
Konfiguriert die Einstellungen betreffend der
UART-Kommunikation (Serielle
Schnittstelle).
**Diese spezielle Funktion ist in dieser
Kameraversion nicht verfügbar.
4.8. Systeminformationen
In diesem Menü können sie sich die
Systeminformationen einschließlich dem
Protokoll, der Adresse, der Baudrate, der
Seriennummer und der Kameraversion
anzeigen lassen.
4.9. Sprache
Das Menü ist in fünf unterschiedlichen
Sprachen verfügbar. Wählen Sie Ihre
bevorzugte Sprache.
18
German
Technische Daten GCA-B2323T
Bildaufnahmeelement
1/3" CCD (Sony Super HAD IT)
Digitalprozessor
Adaptive Rauschunterdrückung (DNR), Bildschirmmenü, digitaler
Bildstabilisator (DIS), Einstellung über Koax und multiple
Privatzonen
Abtastsystem
PAL, 50Hz, 625 TVL(V), 2:1 Inter Line Transfer
Bildformat
Pixel Total: 795 x 596,
Pixel nutzbar: 752 x 582
Auflösung
600 (H) Linien Farbe,
640 (H) Linien SW
Farbe/SW
Ein/Aus/Automatisch/Extern mit Schwenkfilter
Empfindlichkeit (Farbe)
0,4 Lux bei 50IRE, 0,0004 Lux bei 15IRE und 256x Bildintegration
Empfindlichkeit (SW)
0 Lux LED IR Ein
S/R-Abstand
52 dB
Objektivsteuerung
Autoiris, DC
Objektivbrennweite
2,8 ~ 11 mm
Einstellung Zoom und Fokus
Von innen
Bildintegration
Aus ~ x256, automatisch
Bewegungserkennung
Ein/ Aus/ Empfindlichkeit/ Bereich einstellbar
Anzahl der Privatzonen
8 (polygonal)
Shutter
1/50 ~ 1/10.000 Sek, automatisch
AGC
An/Aus (sehr niedrig/ niedrig/ Mittel/ Hoch/ Sehr Hoch/ Benutzer/
Fest)
Gegenlicht- kompensation
Ein/ Aus/ Bereich/ Pegel
DNR
Ein/Aus (Niedrig/Mittel/Hoch/Benutzer)
Digitale Bildstabilisation (DIS)
Ein/Aus
Digitalzoom
Aus/1 ~ 10x
Bildumkehr
Aus/ horizontal/ vertikal/ beides/ positiv/ negativ
Bild in Bild
Ein/Aus
Zusätzliche Funktionen
Digitalzoom, Bild-in-Bild, H/V-Bildumkehr
Bildanalysefunktion
Tracking/Detektion
Bildschirmmenü
Ja, EN/FR/DE/SP/IT
Kameratext
54 alphanumerische Zeichen, 2 Linien
Weißabgleich
ATW-1/ATW-2/AWC/Manuell
IR LED
36 Stück
Optische Wellenlänge
850 nm
Max. IR Reichweite
30/45 m (Abhängig von Umgebungsreflexionen)
Schutzart
IP66
Fernsteuerung
über Koaxialkabel (CCVC)
Videoausgänge
1 FBAS 1 Vss (BNC) und 1 Testmonitoranschluss
Zubehör enthalten
Kabel für Servicemonitor und Servicebediengerät
German
19
Rel. Luftfeuchte
weniger als 90%
Betriebstemperatur
-10°C ~ +50°C
Versorgungsspannung
12 VDC/24 VAC
Leistungsaufnahme
7.8 W
Gewicht
1.14 kg
Abmessungen (bxhxt)
Ø 80 x 178 mm
Abmessungen
20
German
EG-Konformitätserklärung
GCA-B2323T
1/3" Außenkamera mit Varioobjektiv und IR LED
Es wird hiermit bestätigt, dass die Produkte in der serienmäßigen Ausführung folgenden
einschlägigen Bestimmungen entsprechen:
EG-EMV Richtlinie 2004/108/EG
Low Voltage Directive 2006/95/EC
Angewendete harmonisierte Normen und technische Spezifikationen:
EN 55022: 2006 Class A
EN 50130-4: 1995 + A1: 1998 + A2: 2003
EN 61000-3-2: 2006
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
ASP AG
Lüttringhauser Str. 9
42897 Remscheid
Germany
Remscheid, 28.11.2011
Ludwig Bergschneider
CEO
German
21
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
