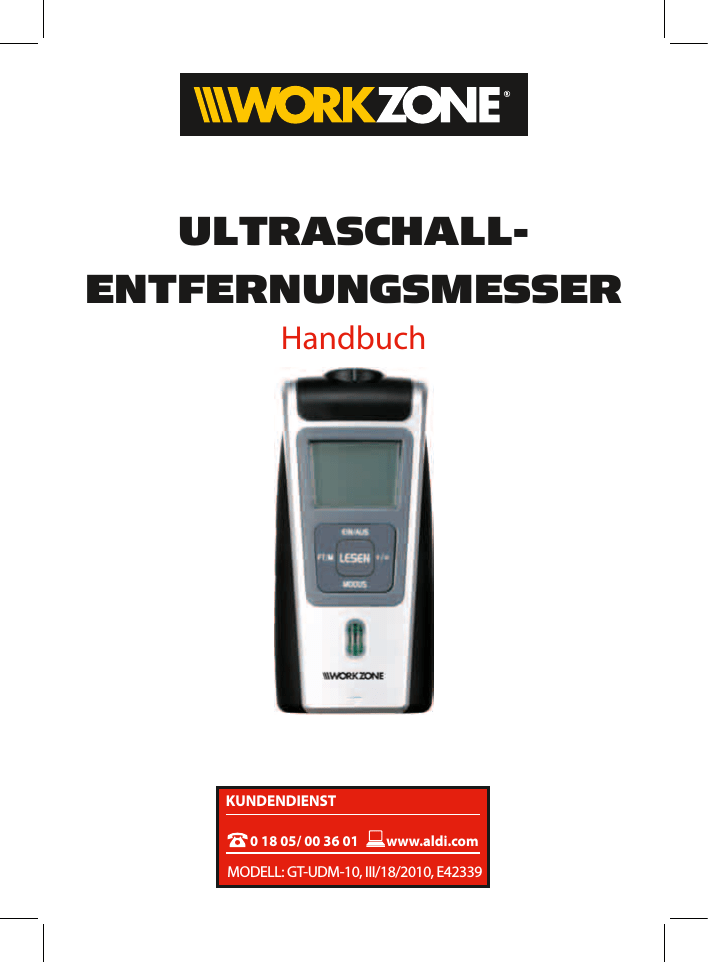

- GT
ULTRASCHALLENTFERNUNGSMESSER
Handbuch
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com
MODELL: GT-UDM-10, III/18/2010, E42339
Inhaltsverzeichnis
Einleitung
03
04
04
05-09
08
09
09
10-11
12-24
12
12
13-14
15-16
16
17
18-19
19-20
20-22
22-23
23
23
24
24
24
24
25
26
27
Wir gratulieren Ihnen zu Ihrem neuen Ultraschall-Entfernungsmesser und sind überzeugt, dass Sie mit diesem modernen Gerät
zufrieden sein werden. Das Gerät entspricht den einschlägigen
Sicherheitsbestimmungen.
Um eine stets optimale Funktion und Leistungsbereitschaft dieses
Gerätes zu garantieren und um Ihre persönliche Sicherheit zu
gewährleisten, haben wir eine Bitte an Sie:
Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!
Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben
sind.
Falls Sie den Ultraschall-Entfernungsmesser einmal weitergeben,
legen Sie bitte diese Bedienungsanleitung dazu.
Einleitung
Bestimmungsgemäßer Gebrauch
Konformitätserklärung
Sicherheitshinweise
Zusätzliche Sicherheitshinweise für Laser
Entsorgung des Gerätes
Batteriehinweise
Teilebezeichnung / Lieferumfang
Bedienung
Batterie einsetzen
Anzeigen im Display
Vermeidung von Messfehlern
Abstandsmessung
Addition
Addition (mit M-Speicher)
Fläche
Flächenaddition im Flächenmodus
Volumen
Volumenaddition im Volumenmodus
Temperaturanzeige
Batterieanzeige
Gerät ausschalten
Reinigung
Aufbewahrung
Entsorgung
Technische Daten
Garantie
Garantiekarte
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
2
Verpackung
Verpackungen dienen zum Schutz vor Transportschäden. Verpackungen sind Rohstoffe, sie sind wieder verwendungsfähig oder
können dem Rohstoffkreislauf zurückgeführt werden.
Nehmen Sie alle Teile aus den Verpackungen, bevor Sie das Gerät in
Betrieb nehmen.
02
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
3
03
Bestimmungsgemässer Gebrauch
Sicherheitshinweise
Das elektronische Vielfachmessgerät GT-UDM-10 bestimmt die
Entfernung eines Objekts durch elektronisch erzeugte Hochgeschwindigkeitssignale. Im Display kann dann das Messergebnis
abgelesen werden. Das Gerät hat einen Computerchip und besitzt
eine Schlüsselindikator- und Speicherfunktion, kann für die kontinuierliche, kumulative Messung, automatische Flächenberechnung
und Volumenzählung verwendet werden und ist ein ideales Gerät
für die Bau- und Einrichtungsindustrie (z.B. Grundstücksmakler,
Möbeldesigner und Handwerker, usw.).
Das Gerät besitzt eine Laserorientierungsfunktion, d.h. es sendet
einen roten Laserstrahl aus, mit dem Sie während des Gebrauchs
leicht auf ein Objekt zielen können. Der automatische Temperaturabgleich des Geräts ergibt ein genaueres Messergebnis und
zeigt gleichzeitig die exakte Umgebungstemperatur an.
Das elektronische Vielfachmessgerät GT-UDM-10 ist ein Lasergerät
der Klasse 2 und entspricht den internationalen Sicherheitsrichtlinien
nach EN 60825-1:2007.
Die Etiketten auf dem Gerät nicht entfernen.
ACHTUNG!
Der Entfernungsmesser ist für die Verwendung im Privathaushalt
konzipiert. Für den gewerblichen Einsatz in Werkstätten, etc. ist er
ungeeignet.
Konformitätserklärung
Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet.
Die vollständige Konformitätserklärung finden Sie im Internet unter
www.gt-support.de.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
4
04
ACHTUNG
Laser-Strahlung
Nicht in den
Strahl blicken
EN 60825-1:2007
Max. Leistung 1 mW bei 650 nm
Laserprodukt der Klasse 2
Warnung!
•Bei der Verwendung von batteriebetriebenen Geräten sind zum
Schutz gegen Feuergefahr sowie gegen Körper – und Sachschäden
grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden
Vorschriften zu beachten.
•Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden.
•Bewahren Sie diese Anleitung auf und geben Sie diese an andere
Nutzer weiter, falls Sie das Gerät weitergeben.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
5
05
Sicherheitshinweise
Sicherheitshinweise
Halten Sie Ihren Arbeitsbereich in Ordnung!
Unordnung im Arbeitsbereich führt zu Unfallgefahren
Berücksichtigen sie Umgebungseinflüsse!
Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät
nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine
gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät
nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B.
in der Nähe von brennbaren Flüssigkeiten oder Gasen.
Halten Sie Kinder und Tiere fern!
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels
Wissen benutzt zu werden, es sei denn, sie werden durch eine für
ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
Achten Sie auf einen sicheren Stand!
Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition
das Gleichgewicht zu halten.
Seien Sie stets aufmerksam!
Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor.
Verwenden Sie das Gerät nicht, wenn Sie müde sind.
Nicht in den Laserstrahl blicken.
Den Laserstrahl nicht direkt auf die Augen anderer Personen oder
Tiere richten. Das Gerät nicht auf Augenhöhe aufstellen, und nicht
auf oder in der Nähe reflektierender Oberflächen verwenden, da
der Laserstrahl in Ihre oder die Augen anderer Personen oder Tiere
projiziert werden könnte.
Den Laserstrahl nicht mit einem Fernglas oder Vergrößerungsglas
ansehen.
Benutzen Sie das richtige Gerät!
Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben.
Warnung!
Das Verwenden anderer als der in dieser Anleitung empfohlenen
Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten
mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.
Kontrollieren Sie Ihr Gerät auf Beschädigungen!
Gerät nicht fallen lassen. Überprüfen Sie das Gerät vor der Arbeit
auf Beschädigungen.
Vergewissern Sie sich, dass das Gerät ordnungsgemäß funktionieren wird. Benutzen Sei das Gerät nicht, wenn irgendein Teil defekt
ist.
Bewahren Sie Ihre Geräte sicher auf!
Unbenutzte Geräte und Batterien sind an einem trockenen, für Kinder
nicht erreichbaren Ort aufzubewahren.
Reparaturen:
Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften.
Reparaturen sind nur von autorisierten Fachkräften und mit OriginalErsatzteilen vorzunehmen, andernfalls kann Unfallgefahr für den
Betreiber entstehen.
Bitte beachten Sie auch Folgendes:
Wenn Sie das Gerät nicht entsprechend dieser Bedienungsanleitung benutzen, kann der vorgesehene Schutz beeinträchtigt sein.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
6
06
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
7
07
Sicherheitshinweise
Sicherheitshinweise
Zusätzliche Sicherheitshinweise für Laser
Entsorgung des Gerätes
Sollte das Gerät nicht mehr benutzt werden können, wenden
Sie sich bitte an den zuständigen Müllbeseitigungsverband.
Hier erhalten Sie Informationen zur fachgerechten Entsorgung.
Achtung! Laserstrahlen!
Nicht in den Laserstrahl hineinschauen.
Bevor es losgeht ...
Den Laserstrahl nicht mit optischen Instrumenten
betrachten.
•Dieser Laser entspricht der Klasse 2 nach EN 60825-1:2007.
Tauschen Sie die Laserdiode nicht gegen einen anderen Typ aus.
Lassen Sie einen defekten Laser von einer Kundendienstwerkstatt
reparieren.
•Verwenden Sie den Laser ausschließlich zum Zielen.
•Schauen Sie niemals direkt bzw. absichtlich in den Laserstrahl.
•Wenn der Laserstrahl ins Auge fällt, Augen bewusst schließen und
den Blick abwenden.
•Verwenden Sie keine optischen Geräte, um den Laserstrahl betrachten.
•Stellen Sie das Werkzeug nicht in einer solchen Lage auf, dass der
Laserstrahl Personen auf Kopfhöhe kreuzen kann.
•Lassen Sie keine Kinder in die Nähe des Lasers.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
8
08
Batteriehinweise
•Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder
Verbraucher ist gesetzlich dazu verpflichtet, Batterien ordnungsgemäß an den vorgesehen Sammelstellen zu entsorgen.
•Batterien niemals wieder aufladen! Explosionsgefahr!
•Batterien von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
•Beim Einlegen auf die richtige Polarität achten.
•Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.
•Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte
Auslaufgefahr!
•Batterien keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern oder direkten Sonnenstrahlung! Erhöhte Auslaufgefahr!
•Bei Nichtbeachtung können Batterien über ihre Endspannung
hinaus entladen werden und auslaufen! Batterien sofort entfernen,
um Schäden zu vermeiden.
•Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich
klarem Wasser spülen und umgehend einen Arzt aufsuchen.
•Batterien bei längerer Nichtverwendung aus dem Gerät entfernen.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
9
09
Teilebezeichnung / Lieferumfang
Teilebezeichnung / Lieferumfang
1. Ultraschallsender /-empfänger
2. Peillaser zum Anvisieren des Messpunktes
3. Zweireihiges LCD-Display
Die Daten in der oberen Reihe zeigen das aktuelle Messergebnis
und die Daten in der unteren Reihe das Speicher-/ Rechenergebnis an.
4. EIN/AUS - Ein-/ Austaste
5.FT/M - Diese Taste leicht drücken, um zwischen Meter und Fuß
umzustellen. Bei der Einstellung Fuß (FT) werden die Ergebnisse
mit zwei Zahlen (Fuß und Inch) angezeigt. Halten Sie die Taste für
ca. 2 Sekunden gedrückt, um die aktuelle Umgebungtemperatur
anzuzeigen.
6.MODUS - Diese Taste kurz drücken, um die Messung zu löschen
oder zum Menü zurückzukehren, um in den Längen-, Flächen- oder
Volumenmodus zu wechseln. Halten Sie die Taste für ca. 2 Sekunden
gedrückt, um die Längen-, Flächen- oder Volumenmessung zu
speichern.
7.+/= - Diese Taste leicht drücken, um die gemessene Länge, Fläche
oder das Volumen zu addieren. Halten Sie die Taste für ca. 2 Sekunden gedrückt, um den zuletzt gespeicherten Längen-, Flächenoder Volumenwert zu lesen und anzuzeigen.
8. LESEN - Diese Taste drücken, um die Messung zu starten. Halten Sie
die Taste gedrückt und bewegen Sie das Gerät während des Messvorgangs, damit dynamische Werte abgelesen werden können.
9. Wasserwaage
10.Messreferenz --- die Abstandsmessung wird ab Ende des Geräts
berechnet.
– Batteriefach an der Rückseite (nicht abgebildet)
– 9 V Blockbatterie der Größe 6F22 (nicht abgebildet)
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
10
10
2
1
3
4
5
7
6
8
9
10
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
11
11
Bedienung
Bedienung
Batterie einsetzen
Vermeidung von Messfehlern
Öffnen Sie den Batteriefachdeckel an der
Rückseite des Gerätes, ziehen Sie den
Anschlussschuh etwas hervor und drücken
Sie die Batterie (9 V Blockbatterie der Größe
6F22/6LR61) auf den Anschlussschuh. Legen
Sie die Batterie in das Fach ein und schließen
Sie den Batteriefachdeckel.
Beachten Sie bitte folgende Punkte, um Messfehler zu vermeiden:
. Messungen durch Glas hindurch sind nicht möglich.
1
2.Entfernungsmessung von geräuschabsorbierenden Gegenständen
(z.B. Gardinen) ist nicht möglich.
3.In Abhängigkeit von der Oberflächenbeschaffenheit des gegenüberliegenden Objektes kann es zu Messfehlern kommen.
4.Das Gerät muss 90° zur gegenüberliegenden Oberfläche ausgerichtet werden (Wasserwaage benutzen).
5. Starker Wind kann zu Messfehlern führen.
6.Objekte zwischen dem Messobjekt und dem Gerät können die
Messgenauigkeit beeinträchtigen.
7. Bei Entfernungsmessungen im maximalen Entfernungsmessbereich
kann es zu Messfehlern kommen (Messbereich 0,6 – 16 m bzw. 2 – 53 ft).
•Wenn sich die gemessene Entfernung außerhalb des angegebenen
Bereichs befindet:
Anzeigen im Display
•Wenn sich das gemessene Ergebnis außerhalb des angegebenen
Bereichs befindet: Hier erscheint die Fehlermeldung „Err“ in der
unteren Zeile des Displays.
A_Plus
B_Länge/Fläche/Volumen L=Länge W=Breite H=Höhe
C_Speicher
D_Speicher, Rechenergebnis
E_Aktuelles Messergebnis
F_Wird bei unzureichender Stromzufuhr im Display angezeigt
G_Quadratfuß
H_Kubikfuß
I_Meter/Quadratmeter/Kubikmeter
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
12
8.Bei der Addition verschiedener Parameter (z.B. Länge plus Fläche),
wird das „+“ ignoriert und das Display zeigt das gleiche Ergebnis
aus der vorherigen Messung an.
12
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
13
13
Bedienung
Bedienung
9.In der Nähe von weiteren Ultraschallgeräten oder Hochfrequenztönen: Die Geräuschquelle(n) während der Messung ausschalten.
10.Bei ungünstigen Messverhältnissen: Temperatur und Luftfeuchte
beeinflussen die Messgenauigkeit - die Temperatur des Geräts sollte
mit der Umgebungstemperatur übereinstimmen, besonders bei
Messungen größerer Entfernungen (zwischen 12 m und 16 m /
40 ft bis 53 ft), relative Luftfeuchte sollte über 48 %, und die gemessene Fläche sollte mindestens 3 m x 3 m betragen.
11. Bei Entfernungsmessungen in schmalen Fluren oder Gängen, kann
es zu Messfehlern kommen.
Je weiter die Entfernung, desto breiter muss der freizuhaltende
Bereich in Messrichtung sein.
Nur während der tatsächlichen Messungen, solange die Taste LESEN
gedrückt gehalten wird, ist der Laser Pointer aktiviert, um den gegenüberliegenden Messpunkt zu markieren.
Beachten Sie die folgende Abbildung:
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
14
14
Abstandsmessung
•Halten Sie das Gerät mit Hilfe der Wasserwaage senkrecht in Richtung des gemessenen Objekts (z. B. die Wand).
•Die EIN/AUS -Taste drücken, um das Gerät zu starten, das Gerät ist
betriebsbereit.
Wurde der zuletzt gemessene Wert gelöscht, zeigt das Display:
•Die LESEN -Taste drücken, um den Abstand zwischen der Messreferenz und dem angepeilten Objekt zu messen.
•Weiterhin die LESEN - Taste drücken und das Gerät bewegen, um
dynamische Werte zu erhalten; der gemessene Abstand wird im
oberen Teil des Displays angezeigt;
•Gleichzeitig die FT/M - Taste drücken, um angelsächsische oder
metrische Maßeinheiten anzuzeigen (voreingestellte Maßeinheit:
metrisches System).
Tipps:
A.Das gemessene Objekt sollte eine harte Oberfläche aufweisen und
nicht durch Hindernisse blockiert werden;
B.Um genaue Ergebnisse zu erzielen, eine große, glatte, harte Oberfläche
auswählen;
C.Ist die gemessene Oberfläche zu klein, unregelmäßig oder zu
weich, so kann eine Spanplatte auf der Oberfläche des gemessenen Objekts verwendet werden;
D. Mit diesem Gerät kann nicht durch Glas gemessen werden;
E.Das Gerät sollte sich während der Messung weiter als 60 cm vom
gemessenen Objekt befinden;
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
15
15
Bedienung
Bedienung
F.Um ein genaues Messergebnis zu erreichen, sollte die Temperatur
des Geräts mit der Umgebungstemperatur übereinstimmen.
G. Der Abstand wird ab Ende des Geräts gemessen (10, Messreferenz).
Addition
Addition (mit M-Speicher)
•Nehmen Sie die Messung vor. Speichern Sie das Endergebnis
indem Sie die MODUS-Taste für mind. 2 Sek. gedrückt halten bis ein
Doppel-Piepton ertönt. „M+“ erscheint im Display.
•Die LESEN - Taste drücken − der Messwert erscheint um oberen
Bereich des Displays;
•Neue Messung wie beschrieben starten: LESEN-Taste drücken;
•Die +/= - Taste drücken, um den Additionsmodus einzugeben −
das „+“ - Zeichen erscheint im Display und das Ergebnis wird gleichzeitig im unteren Bereich des Displays angezeigt (die +/= - Taste
erneut drücken, um die Addition abzubrechen);
•Die +/= - Taste drücken um in den Additionsmodus zu wechseln −
„+“ erscheint im Display;
•Die LESEN - Taste erneut drücken, um eine zweite Messung durchzuführen – der Messwert erscheint im oberen Bereich des Displays;
•Speicher zum letzten Messergebnis addieren: +/= mind. 2 Sek.
gedrückthalten bis ein Doppel-Piep ertönt. „M+“ verschwindet vom
Display. In der unteren Zeile im Display steht nun der Speicherwert.
•Die +/= - Taste erneut drücken, um die Summe im unteren
Bereich des Displays anzuzeigen;
•Die +/= Taste kurz drücken - das Ergebnis der letzten Messung
+ gespeicherte Messung wird im Display angezeigt.
•Durch Wiederholen der n.g. Schritte wird die Summierung fortgesetzt.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
16
16
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
17
17
Bedienung
Bedienung
Fläche
•Die MODUS - Taste drücken um in den Flächenmodus zu
wechseln und
erscheint zur Berechnung einer Raumfläche;
Tipps:
Mit dem einzelnen Drücken der MODUS - Taste kann zwischen der
Länge, Fläche und dem Volumen hin- und hergewechselt werden.
Bei vorhandenen Daten im Display wird das Drücken der MODUS Taste die aktuellen Daten löschen − der Modus bleibt unverändert.
•Das Längenzeichen „L“ im Display blinkt und zeigt die erste von
Ihnen ausgeführte Messung an. Die LESEN - Taste drücken, um
das Längenmaß zu erhalten, welches im oberen Bereich des Display angezeigt wird. (Schritt 1);
Flächenaddition im Flächenmodus:
•Das Breitenzeichen „W“ im Display blinkt und zeigt die nächste,
auszuführende Messung an. Die LESEN - Taste drücken, um das
Breitenmaß zu erhalten, welches im oberen Bereich des Displays
angezeigt wird (Schritt 2);
Die Fläche wird automatisch im unteren Bereich des Displays angezeigt;
•Die MODUS - Taste drücken, um die momentan angezeigten Daten zu
löschen − nun kann die zweite Messung und Berechnung durchgeführt werden (Schritte 1 und 2 unter dem Absatz Fläche befolgen);
•Die MODUS -Taste gedrückt halten um die berechnete Fläche aus
der ersten Messung zu speichern; gleichzeitig erscheint das „M+“ Zeichen im Display. Ein Doppel-Piepton ertönt.
•Nach Erhalt der gewünschten Fläche aus der zweiten Berechnung
+/= drücken, um in den Additionsmodus zu wechseln. Das „+“ Zeichen erscheint im Display.
•Das erneute Drücken der LESEN - Taste wechselt im oberen
Bereich des Displays zwischen der Länge und Breite hin und her;
−Die MODUS - Taste drücken, um die Daten aus dem Display zu
löschen − nun kann eine neue Flächenberechnung durchgeführt
werden.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
18
18
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
19
19
Bedienung
Bedienung
•Speicherinhalt zum letzten Messergebnis addieren: +/= - Taste
mindestens 2 Sekunden gedrückt halten bis eine Doppel-Piep
ertönt. „M+“ verschwindet vom Display, in der unteren Zeile im
Display steht nun der Wert aus dem Speicher.
•Das Breitenzeichen „W“ im Display blinkt und zeigt die nächste,
auszuführende Messung an. Die LESEN - Taste drücken, um die
Breite zu messen, das Ergebnis erscheint im oberen Bereich des
Displays. (Schritt 2);
•Die +/= - Taste drücken − die Summe beider Flächen erscheint im
unteren Bereich des Displays;
•Das Höhenzeichen „H“ im Display blinkt und zeigt die nächste,
auszuführende Messung an. Die LESEN - Taste drücken, um die
Höhe zu messen, das Ergebnis erscheint im oberen Bereich des
Displays. (Schritt 3);
•Das Volumen wird automatisch im unteren Bereich des Displays
angezeigt;
•Die o.g. Schritte wiederholen, um die gemessene Fläche weiter zu
addieren.
Volumen
•Die MODUS - Taste drücken, um in den Volumenmodus zu wechseln
erscheint im Display zur Berechnung des Raumvolumens;
und
•Das Längenzeichen „L“ im Display blinkt, um anzuzeigen, dass die
Längenmessung stattfindet. Die LESEN - Taste drücken, um die
Länge zu messen, das Ergebnis erscheint im oberen Bereich des
Displays. (Schritt 1);
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
20
20
•Das erneute Drücken der LESEN - Taste wechselt im oberen
Bereich des Displays zwischen der Länge, Breite und Höhe hin
und her;
•Die MODUS - Taste drücken, um die Daten aus dem Display zu
löschen
−nun kann eine neue Volumenberechnung durchgeführt werden;
−Um in den Messmodus zu wechseln, die MODUS - Taste erneut
drücken.
Tipps:
Mit dem einzelnen Drücken der MODUS - Taste kann zwischen der
Länge, Fläche und dem Volumen hin- und hergewechselt werden.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
21
21
Bedienung
Bedienung
Bei vorhandenen Daten im Display wird das Drücken der MODUS Taste die aktuellen Daten löschen − der Modus bleibt unverändert.
Volumenaddition im Volumenmodus:
• Die +/= - Taste drücken − die Summe beider Volumen erscheint im
unteren Bereich des Displays;
•Die MODUS - Taste gedrückt halten, um das berechnete Volumen
aus der ersten Messung zu speichern - das „M+“-Zeichen erscheint
im Display. Ein Doppel-Piepton ertönt.
• Die o.g. Schritte wiederholen, um die gemessenen Volumen weiter
zu addieren.
•Die MODUS-Taste drücken, um die momentan angezeigten Daten zu
löschen − nun kann die zweite Messung und Berechnung durchgeführt werden (Schritte 1 bis 3 unter dem Absatz Volumen befolgen).
Temperaturanzeige
•Nach Erhalt des errechneten zweiten Volumens die +/= - Taste drücken,
um in den Additionsmodus zu wechseln. Das „+“ -Zeichen erscheint
im Display. Ein Doppel-Piepton ertönt.
LESEN - Taste erneut drücken, um in den Messmodus zurückzukehren.
•Speicherinhalt zum letzten Messergebnis addieren: +/=-Taste
mindestens 2 Sekunden gedrückt halten bis eine Doppel-Piep
ertönt. „M+“ verschwindet vom Display, in der unteren Zeile im Display steht nun der Wert aus dem Speicher.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
22
22
Die FT/M - Taste für ca. 2 Sekunden drücken − die Temperatur erscheint
im unteren Bereich des Displays. Ist das angelsächsische System eingestellt (ft/in), wird die Temperatur in °F (Farenheit), ist das metrische
System eingestellt (m), wird die Temperatur in °C (Celsius) angezeigt.
Batterieanzeige
Leere Batterie: Hier erscheint das -Zeichen ständig im Display,
um Sie daran zu erinnern, die Batterie zu wechseln.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
23
23
Bedienung
Technische Daten
Gerät ausschalten
Name Ultraschall-Entfernungsmesser
Halten Sie die Taste EIN/AUS gedrückt, bis sich das Gerät ausschaltet.
Nach ca. 60 Sekunden ohne Eingabe schaltet sich das Gerät automatisch ab.
Typ GT-UDM-10
Empfohlene Verwendung
In geschlossenen Räumen
Messbereich 0,6 bis 16 m (2’ bis 53’)
Reinigung
Kalkulationsbereich: Länge 9999,99 m ( 9999’ 11’’)
Fläche 999999,9 m² (999999,9 Quadratfuß)
Volumen 999999 m³ (999999 Kubikfuß)
Der Ultraschall-Entfernungsmesser ist wartungsfrei. Reinigen Sie
das Gerät mit einem trockenen oder leicht feuchten Tuch.
Auflösung
0,01m
Wellenlänge des Lasers 630~660nm
Temperaturbereich 0° C bis +40° C
Bewahren Sie das Gerät an einem trockenen und frostfreien Ort auf. Das
Gerät muss außerhalb der Reichweite von Kindern aufbewahrt werden.
Laserklasse Klasse 2
Stromversorgung 9 V Blockbatterie der Größe 6F22/6LR61
Entsorgung
Stromverbrauch < 50 mA
Aufbewahrung
Batterien dürfen nicht über den Hausmüll entsorgt werden,
sondern müssen an den dafür vorgesehenen Sammelstellen
abgeben werden.
Verpackungsmaterialien sind Rohstoffe. Entsorgen Sie diese im
Interesse des Umweltschutzes umweltgerecht.
Geben Sie unbrauchbar gewordene Altgeräte an Sammelstellen für
Elektroschrott ab. Ihre örtliche Verwaltung informiert Sie gerne.
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
24
24
Automatische Abschaltung Das Gerät schaltet sich bei
Nichtverwendung nach ca. 60
Sekunden automatisch ab.
Betriebstemperatur 0° C bis 40° C (32° F bis 104° F)
Größe (Länge x Breite x Höhe) 155 mm x 72 mm x 41 mm
Gewicht Ca. 137 g (ohne Batterie)
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
25
25
Garantie
Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Tag des
Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf
auf.
Während der Garantiezeit können defekte Geräte unfrei an u. a.
Serviceadresse gesandt werden. Sie erhalten dann ein neues oder
ein repariertes Gerät kostenlos zurück.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit,
das defekte Gerät zwecks Reparatur an die u. a. Adresse zu senden.
Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.
UltraschallEntfernungsmesser
3 JAHRE GARANTIEArtikel: Multi-Sensor GT-MM-08
Name_______________________________________________________________
Adresse_____________________________________________________________
_____________________________________________________________________
_____________________________________________________________________
________________________________________________________________
Zeitlos-Vertriebs GmbH / Zeitlos-Service-Team
Nachtwaid 6, 79206 Breisach
Telefon-Hotline: 0 18 05 / 00 36 01
Datum des Kaufs___________________________________________________
Ort des Kaufs_______________________________________________________
(14 Ct./min. aus dem Festnetz der T-Com, Mobilfunkpreise abweichend)
Telefax-Hotline: 0 18 05 / 00 77 63
Zeitlos-Vertriebs GmbH / Zeitlos-Service-Team
Nachtwaid 6, 79206 Breisach
Telefon-Hotline: 0 18 05 / 00 36 01
(14 Ct./min. aus dem Festnetz der T-Com)
(14 Ct./min. aus dem Festnetz der T-Com, Mobilfunkpreise abweichend)
Telefax-Hotline: 0 18 05 / 00 77 63
(14 Ct./min. aus dem Festnetz der T-Com)
KUNDENDIENST
0 18 05/ 00 36 01
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
26
26
KUNDENDIENST
0 18 05/ 00 36 01
GT-UDM-10, III/18/2010, E42339
27
www.aldi.com MODELL:
GT-UDM-10, III/18/2010, E42339
27
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
