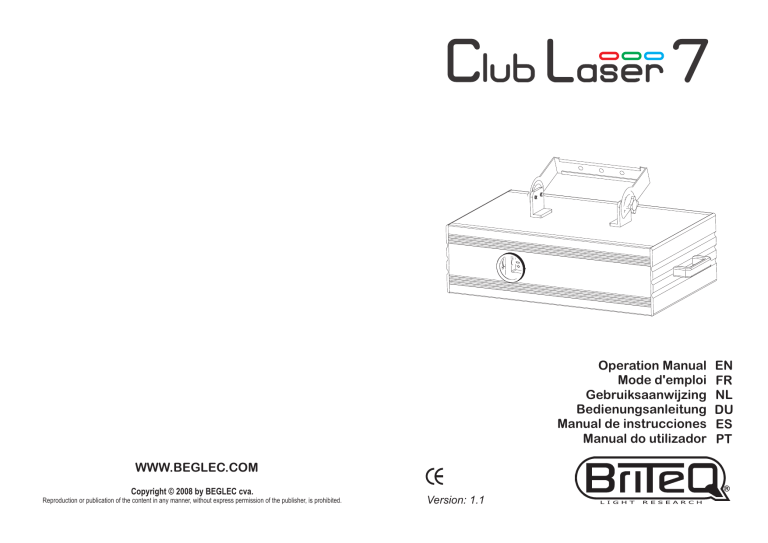

CLUB LASER 7-user_manual-V1,0

CLUB LASER 7-user_manual-V1,0

WWW.BEGLEC.COM

Copyright © 2008 by BEGLEC cva.

Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.

Version: 1.1

Operation Manual

Mode d'emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

Manual do utilizador

EN

FR

NL

DU

ES

PT

EN - DISPOSAL OF THE DEVICE

Dispose of the unit and used batteries in an environment friendly manner according to your country regulations.

FR - DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique

Conformément aux dispositions légales de votre pays.

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und

Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las disposiciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu país.

ENGLISH USER MANUAL

OPERATION MANUAL

Thank you for buying this Briteq

® product. To take full advantage of all possibilities and for your own safety, please read these operating instructions very carefully before you start using this unit.

FEATURES

This unit is radio-interference suppressed. This product meets the requirements of the current European and national guidelines. Conformity has been established and the relevant statements and documents have been deposited by the manufacturer.

This device was designed to produce decorative effect lighting and is used in light show systems.

A superb seven color club laser equipped with 3 powerful, temperature controlled lasers: o o

300mW Red laser (650nm) o

60mW Green laser (532nm)

50mW Blue laser (473nm)

Thanks to 20kHz scanners the “club laser 7” projects rock steady sharp images containing up to 7colors!

100% ILDA compatible for full flexibility!

Comes with adapted flight case included!

The 5 user modes make this laser very easy to use: o

MUSIC CONTROL: 100% plug & play  just connect the laser to the mains to start an incredible, o o o o music controlled, laser show based on the 128 internal programs! Perfect for hiring companies!!!

MASTER/SLAVE mode: Several units can be used in completely synchronized music mode: amazing and very simple to use!

AUTOMATIC mode: all internal programs will be shown automatically, no music needed

DMX mode: just set a DMX address and take full control of all internal programs!

ILDA mode: connect the laser to any PC with ILDA-compatible interface and use any professional laser software to create stunning laser shows, create logos, etc.

Laser projections can be adapted to the size of the venue with X/Y image zoom controls

Graphics can be mirrored for projections behind a transparent screen

Blanking technology for nice separate beams

Perfect for use in clubs, discotheques, publicity, exhibitions, and many more …

Complies to EN/IEC 60825-1 for Laser Safety

BEFORE USE

Before you start using this unit, please check if there’s no transportation damage. Should there be any, do not use the device and consult your dealer first.

Important:

This device left our factory in perfect condition and well packaged. It is absolutely necessary for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects or problems caused by disregarding this user manual.

Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user manual.

Check the contents:

Check that the carton contains the following items:

CLUB LASER 7 dB25/dB25 ILDA cable

Flight case

2 keys (for key switch)

Mains cable

Operating instructions

BRITEQ ® 1/51 CLUB LASER 7

ENGLISH USER MANUAL

SAFETY INSTRUCTIONS:

CAUTION

CAUTION:

To reduce the risk of electric shock, do not remove the top cover.

No user-serviceable parts inside. Refer servicing to qualified service personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of important operation and maintenance (servicing) instructions in the literature accompanying this appliance.

This symbol means: indoor use only.

This symbol means: Read instructions.

This symbol determines: the minimum distance from lighted objects. The minimum distance between light-output and the illuminated surface must be more than 1 meter.

To protect the environment, please try to recycle the packing material as much as possible.

A new light effect sometimes causes some unwanted smoke and/or smell. This is normal and disappears after some minutes.

To prevent fire or shock hazard, do not expose this appliance to rain or moisture.

To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance or may even cause damages.

This unit is for indoor use only.

Don’t place metal objects or spill liquid inside the unit. Electric shock or malfunction may result. If a foreign object enters the unit, immediately disconnect the mains power.

Locate the fixture in a well ventilated spot, away from any flammable materials and/or liquids. The fixture must be fixed at least 50cm from surrounding walls.

Don’t cover any ventilation openings as this may result in overheating.

Prevent use in dusty environments and clean the unit regularly.

Keep the unit away from children.

Inexperienced persons should not operate this device.

Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.

Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging and servicing.

Allow the device about 10 minutes to cool down before servicing.

Always unplug the unit when it is not used for a longer time or before replacing the bulb or start servicing.

The electrical installation should be carried out by qualified personal only, according to the regulations for electrical and mechanical safety in your country.

Check that the available voltage is not higher than the one stated on the rear panel of the unit.

The power cord should always be in perfect condition. Switch the unit immediately off when the power cord is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

Never let the power-cord come into contact with other cables!

This fixture must be earthed to in order comply with safety regulations.

Don’t connect the unit to any dimmer pack.

Always use an appropriate and certified safety cable when installing the unit.

In order to prevent electric shock, do not open the cover. Apart from the lamp and mains fuse there are no user serviceable parts inside.

Never

repair a fuse or bypass the fuse holder.

type and electrical specifications!

Always

replace a damaged fuse with a fuse of the same

In the event of serious operating problems, stop using the fixture and contact your dealer immediately.

The housing and the lenses must be replaced if they are visibly damaged.

Please use the original packing when the device is to be transported.

Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

Important:

Never look directly into the light source! Don’t use the effect in the presence of persons suffering from epilepsy.

BRITEQ ® 2/51 CLUB LASER 7

ENGLISH USER MANUAL

LASER SAFETY INSTRUCTIONS:

According to the EN 60825-1:1994 + A1:2002 + A2:2002 regulations, this laser falls under the classification 3B. Direct eye exposure can be dangerous.

DANGER: LASER RADIATION !

Avoid direct eye exposure! Laser radiation can cause eye damage and/or skin damage. All protective measures for a safe operation of this laser must be applied.

This product is a so-called show laser, emitting radiation with a wavelength spectrum between 400 and

700 nm and producing lighting effects for shows.

Due to the construction of this laser, the beam is moved so fast, that it can only hit the eye very short. This is why the use of this laser for a Laser-Light-Show can be regarded as save.

Never direct the laser beam to people or animals and never leave this device running unattended.

This laser may only be used for shows. The operation of a class 3B show laser is only allowed if the operation is controlled by a skilled and well-trained operator.

Depending on the classification, operating a laser product can produce laser radiation that may cause permanent eye damage and/or skin damage. The legal instructions for using a laser product vary from country to country. The user must always inform himself on the legal instructions valid in his country and apply them to his situation.

Please note that operation!

BRITEQ

cannot be made liable for damages caused by incorrect installations and unskilled

DESCRIPTION:

ENGLISH USER MANUAL

6. SAFETY EYE:

used to attach a safety cable when the unit is rigged (see paragraph “overhead rigging”)

7. ON/OFF KEY ACTIVATED SWITCH:

used to switch the laser beam on/off. Use the keys to make sure only a skilled operator is able to switch the laser on.

8. INTERLOCK input:

used to connect the optional emergency stop switch (see picture). When you push this switch the laser beam will disappear immediately.

IMPORTANT! For your own safety we strongly recommend to connect this optional switch!

9. DISPLAY:

shows the selected DMX address when the unit is in

DMX-mode. Apart from DMX-mode you can also select 4 other working modes, see further to learn more about these modes.

10. DIP-SWITCHES:

switches 1~8 are used to set the DMX address between 000 and 255. Switches 9 and 10 are used to select the desired user mode.

11. DMX OUTPUT:

3pin female XLR-connector used to connect the laser with the next unit in the DMX chain.

12. DMX INPUT:

3pin male XLR-connector used to connect universal DMX-cables. This input receives instructions from a DMX-controller.

13. INTERNAL MICROPHONE:

The built-in microphone is used to synchronize the laser show to the beat of the music.

14. MUSIC INPUT SENSITIVITY:

This potentiometer is used to adjust the music input sensitivity. Turn the potentiometer until the laser works in sync with the music.

15. X/Y SIZE CONTROL:

use these controls to adapt the size of the projected graphics to the dimensions of the venue. You can change the vertical and horizontal size independently.

16. X/Y MIRROR CONTROL:

use these controls to mirror (reverse) the projections. This is for example useful when you project graphics from behind a transparent screen.

17. ILDA INPUT:

information.

used to connect the laser to an ILDA certified interface of a computer, see further for more

18. ILDA THROUGH:

to link the ILDA signal to the next “Club laser 7” unit.

1. MAIN ON/OFF SWITCH:

2. MAINS INPUT:

with IEC socket and integrated fuse holder, connect the supplied mains cable here.

3. COOLING FAN (input):

used to switch the unit on/off.

used to cool the components inside the enclosure. Make sure that the filter inside the fan is always in place before you turn the laser on! The filter should be cleaned on a regular base! Just tear off the plastic cover and clean the filter with a vacuum cleaner.

4. COOLING FAN (output):

this fan outlet!

5. HANGING BRACKET:

used to cool the components inside the enclosure. Make sure to never cover with 2 knobs on both sides to fasten the unit and a mounting hole to fix a mounting hook.

BRITEQ ® 3/51 CLUB LASER 7

19. LASER OUTPUT:

Here the laser beam leaves the enclosure, make sure to NEVER look inside the unit through this opening while the laser effect is switched on!

20. POWER LED:

indicates that the unit is switched on.

21. DMX LED:

indicator is lit when the laser detects a DMX-signal.

22. WARNING LABEL:

23. WARNING LABEL:

“Caution – Class 3B laser. Laser Radiation when open. Avoid exposure to beam.”

“Laser Radiation. Avoid exposure to beam. Class 3B laser product”

24. LASER WARNING SIGN:

warns against a potentially dangerous laser when not used by skilled operators.

25. WARNING LABEL:

“Laser Aperture”

BRITEQ ® 4/51 CLUB LASER 7

ENGLISH USER MANUAL

OVERHEAD RIGGING

Important: The installation must be carried out by qualified service personal only. Improper installation can result in serious injuries and/or damage to property. Overhead rigging requires extensive experience! Working load limits should be respected, certified installation materials should be used, the installed device should be inspected regularly for safety.

Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging and servicing.

Locate the fixture in a well ventilated spot, far away from any flammable materials and/or liquids. The fixture must be fixed

at least 50cm

from surrounding walls.

The device should be installed out of reach of people and outside areas where persons may walk by or be seated.

Before rigging make sure that the installation area can hold a minimum point load of 10times the device’s weight.

Always use a certified safety cable that can hold 12times the weight of the device when installing the unit.

This secondary safety attachment should be installed in a way that no part of the installation can drop more than 20cm if the main attachment fails.

The device should be well fixed; a free-swinging mounting is dangerous and may not be considered!

Don’t cover any ventilation openings as this may result in overheating.

The operator has to make sure that the safety-relating and machine-technical installations are approved by an expert before using them for the first time. The installations should be inspected every year by a skilled person to be sure that safety is still optimal.

CAUTION EYEDAMAGE:

Always position the laser in a way that prevents the audience from looking directly into the laser beams. The installation should assure that the beam will not strike the audience.

HOW TO SET UP AND CONTROL THE UNIT

Regular breaks during operation are essential to maximize the life of this device as it is not designed for continual use.

Do not switch the unit on and off in short time intervals as this reduces the lifetime of the lasers.

Always unplug the unit when it is not used for a longer time.

In the event of serious operating problems, stop using the fixture and contact your dealer immediately.

Important:

Never look directly into the laser beam! Don’t use the effect in the presence of persons suffering from epilepsy.

Good to know:

the first 10 seconds after the laser is switched on, none of the controls can be used!

You can operate the unit in 5 ways:

1) MUSIC CONTROLLED MODE:

The laser runs a preprogrammed sequence to the rhythm of the music.

Select this mode when only 1 laser is used (standalone) or when the laser is placed as the first (master) unit in a chain with several “Club Laser 7” units.

Refer to the drawing on the right: put DIP-switch n°10 in OFF position

(setting of the other DIP-switches is not important)

2) MASTER/SLAVE MODE:

You can connect several lasers together. Please put the first unit of the chain in “Music mode” and all other units in “Slave mode” to make them all work in perfect sync!

BRITEQ ® 5/51 CLUB LASER 7

ENGLISH

Link the DMX in/outputs of all lasers together with proper DMX-cables

(see drawing)

The unit with no cable at the DMX-input will be the master: put DIPswitch n°10 of the master in OFF position (setting of the other DIPswitches is not important)

On all slave units DIP-switch n°10 must be put in ON-position while DIPswitches 1 to 9 are set to OFF (refer to the drawing)

Put on some music and adjust the MUSIC SENSITIVITY-knob (14) until the laser works nicely to the rhythm of the music.

3) FULL AUTOMATIC MODE:

The laser automatically runs a preprogrammed sequence.

Refer to the drawing on the right: put DIP-switches n°9 and 10 in ON position (setting of the other DIP-switches is not important)

USER MANUAL

4) DMX512 MODE:

The DMX-protocol is a widely used high speed signal to control intelligent light equipment. You need to “daisy chain” your DMX controller and all the connected light effects with a good quality XLR M/F balanced cable. To prevent strange behavior of the light effects, due to interferences, you must use a 90 Ω to 120 Ω end of the chain. Never use Y-splitter cables, this simply won’t work!

terminator at the

Each effect in the chain needs to have its proper starting address so it knows which commands from the controller it has to decode.

This is how you must setup and use the CLUB LASER 7:

Connect the unit to a DMX-controller using a suitable DMX-cable.

Determine which DMX address the laser needs.

Set DIP-switch n° 10 in “ON” position.

Set DIP-switch n°9 in “OFF” position.

You will have to set the DMX starting address with the DIP-switches 1 to

8. Each of these switches has a corresponding DMX-value written under it. You can combine the values of these switches to obtain any starting address between 001 and 255:

Dip

Value

#1

1

#2

2

#3

4

#4

8

#5

16

#6

32

#7

64

#8

128

Begin address = 01

Begin address = 05

 switch 1=ON switch 1+3=ON values: 1 values: 1+4 = 5

Begin address = 09

Begin address = 13

Begin address = 62

 switch 1+4=ON switch 1+3+4=ON switch 2+3+4+5+6=ON values: 1+8 = 9 values: 1+4+8 = 13 values: 2+4+8+16+32 = 62

The display helps you to check if the desired starting address is correct.

Once the address is set you can switch the unit on with the mains on/off switch (1).

BRITEQ ® 6/51 CLUB LASER 7

ENGLISH

DMX-CONFIGURATION:

CHANNEL DMX VALUE

0-51

Switched off

52-103 Auto Running

1

104-155 Auto Running

DESCRIPTION

Line

Dot

2

3

4

5

6

7

8

9

10

156-207

32-63

64-95

96-127

128-159

160-191

120-223

224-255

129-255

0-128

129-255

0-255

0-255

0-31

208-255

0-255

0-128

129-255

0-128

129-255

0-128

129-255

0-128

Sound Mode Line

Sound Mode Dot

125 preprogrammed graphics

Rotation (rotation by Z axis)

Adjust the speed of the rotation

Rolling by Y Axis

Adjust the speed of rolling

Rolling by X Axis

Adjust the speed of rolling

Graphics move along the X-axis

Speed of moving

Graphics move along the Y-axis

Speed of moving

Drawing speed: slow to fast

Scanning speed: slow to fast

Original color

Yellow

Purple

Cyan

White

Green

Red

Blue

USER MANUAL

BRITEQ ® 7/51 CLUB LASER 7 BRITEQ ®

ENGLISH USER MANUAL

5) ILDA CONTROL:

This laser can be controlled by any PC equipped with ILDA compatible software + hardware. As soon as the ILDA-input (17) of the laser is connected with an ILDA compatible controller, it will automatically switch to ILDA control mode. From this moment on the laser will be completely controlled by the ILDA software: the possibilities of the ILDA software will determine what you can do or not…

-

-

-

ILDA soft- and hardware are available from several independent suppliers. Some possible choices are:

PHOENIX software (www.bocatec.de)

PANGOLIN software (www.pangolin.com)

And many other, up to you and your finances to see what is best for your needs …

MAINTENANCE

Make sure the area below the installation place is free from unwanted persons during servicing.

Switch off the unit, unplug the mains cable and wait until the unit has been cooled down.

During inspection the following points should be checked:

All screws used for installing the device and any of its parts should be tightly fastened and may not be corroded.

Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any deformation.

When an optical lens is visibly damaged due to cracks or deep scratches, it must be replaced.

The mains cables must be in impeccable condition and should be replaced immediately when even a small problem is detected.

In order to protect the device from overheat the cooling fans and ventilation openings should be cleaned monthly.

The interior of the device should be cleaned annually by experienced service people.

Attention: We strongly recommend internal cleaning to be carried out by qualified personnel only!

SPECIFICATIONS

Mains Input:

Fuse:

Total Power consumption:

Sound Control:

DMX connections:

DMX channels:

DMX starting address:

Laser Power:

Laser scanners:

Laser radiation class:

Laser Safety Standard:

Size (WxHxD):

Weight:

AC 100~240V, 50/60Hz

250V 1.5A slow blow (20mm glass)

80W

Internal microphone

3pin XLR male / female

10 channels

001  256

60mW Green CW laser ( λ

300mW Red CW laser ( λ

= 532nm)

= 650nm)

50mW Blue CW laser ( λ high speed 20kHz type

= 473nm)

3B

EN60825-1:1994 + A1:2002 + A2:2002

58cm x 16cm (30cm with bracket) x 34cm

11,9kg

Every information is subject to change without prior notice

You can download the latest version of this user manual on our website:

www.briteq-lighting.com

8/51 CLUB LASER 7

FRANÇAIS MODE D’EMPLOI

MODE D’EMPLOI

Merci d’avoir choisi ce produit Briteq

®

. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l’appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS

TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:

NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC .

SURFEZ SUR: WWW.BEGLEC.COM

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La

 conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Cet appareil a été conçu pour la production de jeux de lumières décoratifs et est utilisé dans des

 spectacles lumineux.

Un superbe laser pour discothèque à sept couleurs, et équipé de trois lasers puissants et à température contrôlée : o o laser rouge de 300mW (650nm) o laser vert de 60mW (532nm) laser bleu de 50mW (473nm)

Grâce à ses scanners de 20 kHz, le Club Laser 7 projette des images qui se composent de sept couleurs au maximum, et qui possèdent une définition et une tenue impeccables !

Compatible ILDA à 100%, ce qui garantit une flexibilité maximale !

L'appareil est livré avec son coffre de voyage inclus !

Les cinq modes utilisateur rendent l'usage de ce laser extrêmement aisé : o

MUSIC CONTROL (mode musique) : 100 % plug & play  il suffit de connecter le laser à l'alimentation secteur pour que démarre un show laser fantastique, contrôlé par la musique et basé sur les 128 programmes internes de l'appareil. Appareil tout désigné pour les compagnies de location

!!!

o

MASTER / SLAVE mode (mode maître / esclave) : plusieurs appareils peuvent être utilisés en mode musical et en parfaite synchronisation : effets sensationnels et pourtant, utilisation des plus simples !

o

AUTOMATIC mode (mode automatique) : ce mode va faire défiler tous les programmes internes automatiquement : pas besoin de musique !

o

DMX mode (mode DMX) : il suffit d'assigner une adresse DMX et vous êtes alors en mesure de prendre le contrôle de tous les programmes internes !

o

ILDA mode (mode ILDA) : connectez le laser à n'importe quel PC équipé d'une interface compatible

ILDA, vous êtes alors en mesure d'utiliser n'importe quel software professionnel pour laser afin de

 créer des shows lasers stupéfiants, de créer des logos, etc …

Les projections du laser peuvent être adaptées en taille, selon l'ampleur de l'événement, grâce aux zooms de contrôle X/Y des images.

Les graphiques peuvent être inversés (effet miroir) afin d'être projetés via un écran transparent.

'Blanking technology' pour une séparation optimale des rayons.

L'appareil est tout indiqué pour une utilisation dans des clubs, des discothèques, des shows publicitaires, des exhibitions, et dans beaucoup d'autres situations …

En conformité avec les normes EN/IEC 60825-1 relatives à la Sécurité Laser.

AVANT UTILISATION

Avant d’utiliser cet appareil, assurez-vous de l’absence de dommages liés au transport. En cas de dommages, n’utilisez pas l’appareil et contactez le vendeur.

Important:

Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la

BRITEQ ® 9/51 CLUB LASER 7

FRANÇAIS MODE D’EMPLOI

 responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en garde de ce manuel.

Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil, assurez-vous d’y joindre ce manuel également.

Afin de protéger l’environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l’emballage contient bien les articles suivants:

Le Club Laser 7

Mode d'emploi

2 clés (pour l'interrupteur à clé)

Câble d'alimentation

Câble dB25/dB25 ILDA

Flight case

INSTRUCTIONS DE SECURITE:

CAUTION

ATTENTION:

afin de réduire le risque d’électrocution, n’enlevez jamais le couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur de l’appareil que vous puissiez remplacer vous-même. Confiez l’entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d’emploi.

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 1 mètre.

Afin de protéger l’environnement, merci de recycler les emballages autant que possible.

Afin d’éviter tout risque d’incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l’humidité.

Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport.

La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.

Cet appareil est destiné à une utilisation à l’intérieur uniquement.

Ne pas insérer d’objet métallique ou renverser de liquide dans l’appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge

électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l’appareil, déconnectez immédiatement de la source d’alimentation.

Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.

Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.

Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.

Ne pas laisser l'appareil à portée des enfants.

Les personnes non expérimentées ne doivent pas utiliser cet appareil.

La température ambiante maximale d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette température.

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.

Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée avant d’entreprendre des réparations.

BRITEQ ® 10/51 CLUB LASER 7

FRANÇAIS MODE D’EMPLOI

Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.

Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l’arrière de l’appareil.

Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.

Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !

Ne pas connecter l’unité à un variateur de lumière.

Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.

Pour éviter toute décharge électrique, ne pas ouvrir l’appareil. Il n’y a pas de pièces pouvant être changées par l’utilisateur à l’intérieur.

Ne jamais

réparer ou court-circuiter un fusible. Remplacez

systématiquement

un fusible de même type et ayant les mêmes spécifications électriques !

un fusible endommagé par

En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur immédiatement.

La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.

Utilisez l’emballage d’origine si l’appareil doit être transporté.

Pour des raisons de sécurité, il est interdit d’apporter une quelconque modification à l’unité non spécifiquement autorisée par les parties responsables.

Important:

Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de personnes souffrant d’épilepsie.

INSTRUCTIONS DE SECURITE LASER:

Selon la réglementation EN 60825-1:1994 + A1:2002 + A2:2002, ce laser fait partie de la classe 3B. Une exposition directe des yeux au faisceau peut être dangereux.

DANGER: RADIATIONS LASER !

Evitez d’exposer les yeux directement au laser! Les radiations

Laser peuvent endommager les yeux et/ou la peau. Toutes les mesures de protection doivent être appliqués pour des raisons de sécurité.

Ce produit est ce qu’on appelle un laser de spectacle, émettant des radiations avec un spectre de longueurs d’ondes situé entre 400 et 700 nm et produit des effets lumière pour les spectacles.

La construction de ce laser fait que le faisceau bouge tellement vite, qu’il ne peut toucher l’ œ il qu’un très bref instant. C’est grâce à cela que l’utilisation de ce laser, pour créer un spectacle lumière, peut être considéré comme sûr.

Ne dirigez jamais le faisceau laser directement sur des personnes ou animaux et ne laissez jamais fonctionner l’appareil sans surveillance.

Ce laser peut uniquement être utilisé pour des spectacles. L’utilisation de lasers classe 3B est uniquement autorisé si il est manipulé par des opérateurs qualifiés bien entraînés.

Dépendant de sa catégorie, l’utilisation d’un laser peut produire des radiations qui endommagent de façon permanente les yeux et/ou la peau. Les lois sur l’utilisation d’un produit laser varie d’un pays à l’autre.

L’utilisateur doit toujours s’informer et appliquer les législations et les mesures de sécurité en rigueur dans son pays.

BRITEQ

ne peut en aucun cas être tenu comme responsable aux dommages causés par des installations incorrectes et/ou par des opérateurs non qualifiés!

FRANÇAIS

DESCRIPTION

BRITEQ ® 11/51 CLUB LASER 7

MODE D’EMPLOI

1. BOUTON ON/OFF :

utilisé pour mettre l'appareil en ou hors service.

2. ENTREE D’ALIMENTATION SECTEUR:

avec une prise IEC avec fusible incorporé, connectez les câbles d’alimentations fournis à cette prise.

3. VENTILATEUR DE REFROIDISSEMENT (entrée):

utilisé pour refroidir les composants à l’intérieur de l’appareil. Il y a lieu de s'assurer que le filtre placé à l'intérieur du ventilateur est toujours en place avant de mettre le laser sous tension ! Ce filtre devrait être nettoyé très régulièrement ! Il suffit pour cela de retirer la protection en plastique et de nettoyer le filtre avec un aspirateur.

4. VENTILATEUR DE REFROIDISSEMENT(sortie):

utilisé pour refroidir les composants à l’intérieur de l’appareil. Assurez-vous de ne jamais couvrir cette évacuation d’air!

5. SUPPORT:

avec 2 vis de serrage sur les côtés pour accrocher l’appareil et un trou de fixation pour fixer un crochet de montage.

6.

ΠIL DE SECURITE:

utilisé pour attacher un câble de sécurité quand l’appareil est suspendu. (voir paragraphe “montage en hauteur”).

7.

INTERRUPTEUR A CLE:

utilisé pour allumer/éteindre les lasers. Utilisez les clés pour vous assurer que seulement un opérateur expérimenté pourra allumer le laser.

8. Entrée INTERLOCK:

donne la possibilité de relier un commutateur d'arrêt d'urgence optionnel. En poussant ce commutateur, le faisceau laser se coupe immédiatement.

IMPORTANT ! Pour votre sécurité nous vous conseillons d’utiliser ce commutateur optionnel

9. AFFICHAGE:

Affiche l’adresse DMX sélectionnée quand l’appareil est en mode DMX. Vous pouvez

également sélectionner 4 modes de fonctionnement. Voyez plus loin pour plus d’informations.

10. INTERRUPTEURS DIP:

Les interrupteurs 1~8 sont utilisés pour programmer les adresses DMX entre

000 et 255 .

Les interrupteurs 9 et 10 sont utilisés pour sélectionner le mode utilisateur désiré.

11. SORTIE DMX:

Connecteur XLR femelle à 3 broches utilisé pour connecter le Laser avec l’appareil suivant de la chaîne DMX.

12. ENTRÉE DMX:

Connecteur XLR mâle à 3 broches utilisé pour connecter les câbles universels DMX.

Cette entrée reçoit les instructions du contrôleur DMX.

13. MICROPHONE INTERNE:

Le microphone incorporé est utilisé pour synchroniser le show laser selon le rythme de la musique.

14. SENSIBILITÉ DE L’ENTRÉE DE LA MUSIQUE:

avec la musique.

Ce potentiomètre est utilisé pour régler la sensibilité de l’entrée de la musique. Tournez le potentiomètre jusqu’à ce que le laser fonctionne en synchronisation

BRITEQ ® 12/51 CLUB LASER 7

FRANÇAIS MODE D’EMPLOI

15. CONTROLE X/Y DE TAILLE :

utilisez ces contrôles pour adapter la taille des graphiques projetés aux dimensions de l'événement en cours. Il vous est loisible de modifier la hauteur comme la largeur des graphiques, et ce, indépendamment l'une de l'autre.

16. CONTROLE X/Y DE L'EFFET 'MIROIR' :

utilisez ces contrôles pour inverser les projections, comme le ferait un miroir. Par exemple, cette option est utile quand vous projetez des graphiques par l'arrière, sur un écran transparent.

17. CONNECTEUR D'ENTRÉE ILDA :

ordinateur. Prière de se reporter plus loin pour de plus amples informations.

18. CONNECTEUR ILDA 'THROUGH' :

utilisé pour connecter le laser à l'interface certifiée ILDA d'un utilisé pour relier le signal ILDA à l'appareil Club Laser 7 suivant.

19. SORTIE LASER:

À cet endroit le laser sort de l’appareil, assurez-vous de NE JAMAIS REGARDER à l’intérieur de l’appareil par cette ouverture pendant que l’effet laser est allumé!

20. LED D’ALIMENTATION:

21. LED 'DMX' :

indique que l’appareil est allumé.

la lampe témoin est allumée quand le laser détecte un signal DMX.

22. ÉTIQUETTE D’AVERTISSEMENT:

“Attention – Laser Classe 3B. Radiation Laser si ouvert. Évitez l’exposition aux rayons laser.”

23. ÉTIQUETTE D’AVERTISSEMENT:

Classe 3B ”

“Radiation Laser. Évitez l’exposition aux rayons laser. Produit laser

24. SYMBOLE D’AVERTISSEMENT POUR LE LASER:

25. ÉTIQUETTE D’AVERTISSEMENT:

“ouverture laser” mets en garde contre un laser potentiellement dangereux s’il n’est pas utilisé par les opérateurs spécialisés.

INSTALLATION EN HAUTEUR

Important: L’installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l’appareil. L’installation en hauteur exige de l’expérience ! Les limites de charge doivent être scrupuleusement respectées, du matériel d’installation certifié doit être utilisé, et l’appareil installé doit subir des inspections de sécurité régulièrement.

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non concernées lors de l’installation, la désinstallation ou la maintenance.

L’appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.

Avant l’installation, assurez-vous que la zone d’installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l’appareil.

Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l’appareil lors de l’installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu’aucune partie de l’appareil ne puisse descendre de plus de 20 cm si le support principal tombe.

BRITEQ ® 13/51 CLUB LASER 7

FRANÇAIS MODE D’EMPLOI

L’appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération !

Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.

L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

PRUDENCE, ENDOMMAGEMENT DES YEUX:

Positionnez toujours le laser de tel façon que le public ne peut regarder directement dans le faisceau laser. Assurez vous que le faisceau ne « touchera » pas le public.

HOW TO SET UP AND CONTROL THE UNIT

Des pauses régulières dans l’utilisation sont primordiales pour maximiser la durée de vie de l’appareil,

 puisqu’il n’est pas conçu pour une utilisation continue.

Ne pas mettre l’unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des

 lasers.

Débranchez systématiquement l’appareil s’il n’est pas utilisé pour une période prolongée.

En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre revendeur immédiatement.

Important:

Ne jamais fixer directement le rayon laser ! Ne pas utiliser d’effets en présence de personnes souffrant d’épilepsie.

Bon à savoir:

pendant les dix premières secondes après que l'appareil ait été allumé, aucun des contrôles ne peut fonctionner!

Vous pouvez utiliser l’appareil suivant 5 modes différents:

1) MODE CONTROLÉ PAR LA MUSIQUE :

Le laser exécute une séquence préprogrammée en suivant le rythme de la musique. Sélectionnez ce mode quand il n'y a qu'un laser en présence

(mode autonome) ou quand le laser est placé en tête d'une chaîne de plusieurs “Club Laser 7”, et qu'il remplit donc le rôle de master.

 prière de se reporter à la figure de droite : réglez l'interrupteur DIP n° 10 en position OFF (la position de tous les autres interrupteurs DIP est sans importance)

2) MASTER / SLAVE mode (mode maître / esclave) :

Il est possible de connecter plusieurs lasers ensemble. Il vous suffit pour cela de régler le premier élément de la chaîne en mode 'Music' et tous les autres éléments en mode 'Slave' pour qu'ils réagissent tous de manière parfaitement synchronisée !

Veuillez relier les entrées et les sorties DMX de tous les lasers les unes aux autres avec des câbles DMX prévus pour cet usage (prière de se reporter à la figure ci-dessus).

L'appareil qui n'a pas de câble à son entrée sera l'appareil maître : réglez l'interrupteur DIP n° 10 du master en position OFF (la position de tous les autres interrupteurs DIP est sans importance).

Sur tous les appareils esclaves, l'interrupteur DIP n° 10 doit être en position ON, alors que les interrupteurs DIP de 1 à 9 doivent être en position OFF (prière de se reporter à la figure ci-contre).

Mettez de la musique en route et ajustez le bouton MUSIC SENSITIVITY

(14) jusqu'à ce que le laser réagisse clairement au rythme de la musique.

BRITEQ ® 14/51 CLUB LASER 7

FRANÇAIS

3) MODE 100 % AUTOMATIQUE:

Le laser exécute automatiquement une séquence préprogrammée.

Prière de se reporter à la figure de droite : réglez les interrupteurs DIP n°

9 et 10 en position ON (la position de tous les autres interrupteurs DIP est sans importance)

MODE D’EMPLOI

4) MODE DE FONCTIONNEMENT DMX:

Le protocole DMX est un signal de vitesse largement utilisé pour contrôler de façon intelligente le jeu de lumière. Vous avez besoin de mettre en ‘’guirlande‘’ votre contrôleur DMX et tous les effets de lumières avec des câbles XLR M/F de bonne qualité (ex. JB Systems ref. 7-0063). Afin d’éviter un jeu de lumière anormal dû aux interférences, vous devez utiliser un connecteur de fin de chaîne ayant une résistance comprise entre 90 Ω ne fonctionnera pas!

et 120 Ω à la fin de la chaîne (guirlande). Ne jamais utiliser des câbles diviseur Y, cela

Chaque effet dans la chaîne doit avoir sa propre adresse de départ afin de savoir quelle commande du contrôleur il doit décoder.

Voici comment configurer le CLUB LASER 7:

Connectez l’appareil sur un contrôleur DMX en utilisant un câble DMX approprié.

Déterminez quelle adresse DMX le laser a besoin.

Mettez l’interrupteur DIP-numéro 10 sur “ON”.

Mettez l’interrupteur DIP-numéro 9 sur “OFF”.

Vous devrez programmer l’adresse DMX de départ avec les interrupteurs DIP de 1 à 8. Chacun de ces interrupteurs possède une valeur DMX correspondante inscrite en dessous. Vous pouvez combiner les valeurs de ces interrupteurs pour obtenir une adresse de départ comprise entre 001 et 255:

Dip

Valeur

#1

1

#2

2

#3

4

#4

8

#5

16

#6

32

#7

64

#8

128

Adresse de départ =01

Adresse de départ =05

Adresse de départ = 09

Adresse de départ = 13

 interrupteur 1=ON interrupteur 1+3=ON interrupteur 1+4=ON interrupteur 1+3+4=ON valeurs: 1 valeurs: 1+4 = 5 valeurs: 1+8 = 9 valeurs: 1+4+8 = 13

Adresse de départ = 62  interrupteur 2+3+4+5+6=ON valeurs: 2+4+8+16+32 = 62

L’affichage vous aide à vérifier si l’adresse de départ désirée est correcte.

Une fois l’adresse programmée vous pouvez allumer l’appareil avec l’interrupteur on/off.

BRITEQ ® 15/51 CLUB LASER 7

FRANÇAIS MODE D’EMPLOI

2

3

156-207

0-255

0-31

32-63

64-95

96-127

128-159

160-191

120-223

224-255

208-255

0-255

0-128

129-255

0-128

129-255

0-128

129-255

0-128

129-255

0-128

129-255

0-255

CONFIGURATION DMX:

CANAL VALEUR DMX

0-51

Déconnecté

52-103 Automatique

1

104-155 Automatique

4

5

6

7

8

9

10

DESCRIPTION

Ligne

Point

Mode Musique Ligne

Mode Musique Point

125 graphiques préprogrammés

Rotation (rotation autour de l'axe Z)

Réglage de la vitesse de la rotation

Rolling (rotation autour de l'axe Y)

Réglage de la vitesse de l'effet rolling

Rolling (rotation autour de l'axe X)

Réglage de la vitesse de l'effet rolling

Les graphiques se déplacent le long de l'axe X

Vitesse du déplacement

Les graphiques se déplacent le long de l'axe Y

Vitesse du déplacement

Vitesse du dessin : de lent à rapide

Vitesse de scanning : de lent à rapide

Couleur originale

Jaune

Pourpre

Cyan

Blanc

Vert

Rouge

Bleu

BRITEQ ® 16/51 CLUB LASER 7

FRANÇAIS MODE D’EMPLOI

5) CONTROLE ILDA :

Ce laser peut être contrôlé par n'importe quel laser équipé de software et de hardware compatible avec la norme ILDA. Dès que l'entrée ILDA (17) du laser est connectée avec un contrôleur compatible ILDA, l'appareil passera automatiquement en mode ILDA. A partir de ce moment, le laser sera totalement contrôlé par le software ILDA : les possibilités du software ILDA détermineront ce que vous pourrez faire

… ou pas !

-

-

-

Les softwares et hardwares ILDA sont disponibles auprès de différents fournisseurs indépendants. Vous pouvez choisir parmi les fournisseurs suivants, la liste n'étant pas exhaustive :

PHOENIX software (www.bocatec.de)

PANGOLIN software (www.pangolin.com)

Il y en a beaucoup d'autres : selon vos goûts et vos finances, c'est à vous de voir ce qui correspond le mieux à vos besoins …

MAINTENANCE

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes non concernées lors de la maintenance

Mettez l'appareil hors tension, débranchez le cordon d’alimentation et attendez que l’appareil ait refroidi.

Pendant l’inspection, les points suivants doivent être vérifiés :

Toutes les vis utilisées pour l’installation de l’appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.

Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.

Lorsqu’une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.

Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détection d’un problème, même bénin.

Pour protéger l’appareil de toute surchauffe, les ventilateurs et les orifices de ventilation doivent être nettoyés tous les mois.

L’intérieur de l’appareil doit être nettoyé chaque année par des techniciens expérimentés..

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne uniquement par du personnel qualifié!

SPECIFICATIONS

Alimentation:

Fusible:

Consommation totale :

Contrôle de son:

Connexions DMX:

Canaux DMX:

Adresse DMX de départ:

Puissance du Laser:

Scanners laser :

Classe de radiation:

Norme de sécurité Laser:

Dimensions (LxHxP):

Poids:

AC 100~240V, 50/60Hz

250V 1.5A lente (20mm verre)

80W

Microphone interne

3 points XLR mâle / femelle

10 canaux

001  256

CW laser 60mW Vert (λ = 532nm)

CW laser 300mW Rouge (

CW laser 50mW Bleu ( λ

λ = 650nm)

= 473nm) de type grande vitesse (20 kHz)

3B

EN60825-1:1994 + A1:2002 + A2:2002

58cm x 16cm (30cm avec les attelles) x 34cm

11,9kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d’emploi de notre site Web:

www.briteq-lighting.com

BRITEQ ® 17/51 CLUB LASER 7 JB SYSTEMS ®

NEDERLANDS HANDLEIDING

GEBRUIKSAANWIJZING

Hartelijk dank voor de aankoop van dit Briteq het apparaat te gebruiken.

® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE

LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale

 voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in lichtshows.

Een prachtige zeven kleuren clublaser, uitgerust met 3 krachtige temperatuurgeregelde lasers: o o o

300mW Rode laser (650nm)

60mW Groene laser (532nm)

50mW Blauwe laser (473nm)

Dank zij de 20kHz scanners projecteert de “club laser 7” zeer scherpe en stabiele beelden welke tot 7 kleuren kunnen bevatten!

100% ILDA compatiel voor een volledige flexibiliteit!

De laser wordt geleverd met een aangepaste flight case!

Een gemakkelijk te gebruiken laser dank zij de 5 werkmodi: o o

MUZIEKGESTUURD: 100% plug & play  verbind de laser gewoon met het stroomnet om een ongelofelijke lasershow te laten starten op het ritme van de muziek dank zij de 128 ingebouwde programma’s! Ideaal voor verhuurbedrijven!!!

MASTER/SLAVE modus: laat meerdere toestellen volledig synchroon een show op het ritme o o o van de muziek uitvoeren: indrukwekkend en toch zeer eenvoudig te verwezenlijken!

AUTOMATISCHE modus: alle interne programma’s worden automatisch getoond, geen muziek nodig

DMX modus: stel gewoon het DMX adres in en neem de volledige controle van de interne programma’s in handen!

ILDA modus: sluit de laser via een ILDA compatibele interface aan op een PC en gebruik om het even welk professionele laser software om uw eigen verbluffende laser show of logo’s te ontwerpen.

Laser projecties kunnen aangepast worden aan de afmetingen van de ruimte dank zij X/Y zoom controle van het beeld

Beelden kunnen in spiegelbeeld weergegeven worden voor het projecteren achter een transparant scherm.

Blanking technologie voor mooie gescheiden stralen

Perfect voor het gebruik in clubs, discotheken, reclame, tentoonstellingen, en nog vele andere toepassingen …

18/51 CLUB LASER 7

NEDERLANDS HANDLEIDING

VOOR DE IN GEBRUIKNAME

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werd. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk:

Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt.

Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien

U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

Handleiding

Club Laser 7

2 sleuteltjes voor de sleutelschakelaar

Voedingskabel dB25/dB25 ILDA kabel

Flight case

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

WAARSCHUWING:

Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Dit symbool bepaalt: de minimumafstand van te belichten voorwerpen. De minimumafstand tussen projector en het verlichte voorwerp moet meer dan 1 meter zijn.

Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.

Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.

Om de vorming van condensatie binnenin te voorkomen, laat het apparaat aan de omgevingstemperatuur wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zelfs schade aan het apparaat toebrengen.

Gebruik dit apparaat uitsluitend binnenshuis.

Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.

Bedek geen enkele ventilatieopening om oververhitting te vermijden.

Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.

Houd het apparaat uit de buurt van kinderen.

Dit apparaat mag niet door onervaren personen bediend worden.

De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.

JB SYSTEMS ® 19/51 CLUB LASER 7

NEDERLANDS HANDLEIDING

Verzeker er U van dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken alsook bij het onderhoud.

Trek altijd de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens te beginnen met de onderhoudsbeurt.

De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.

Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.

De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneusd of beschadigd is. De kabel moet vervangen worden door de fabrikant zelf, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.

Laat de elektrische draad nooit in contact komen met andere draden.

Om een brand te voorkomen, dient het controletoestel van de lamp enkel gebruikt te worden met de adapter die bij het toestel geleverd werd. Wanneer de adapter beschadigd is, dient een adapter van hetzelfde model gebruikt te worden.

Sluit het apparaat niet aan op een elektronische dimmer.

Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.

Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker moeten worden onderhouden.

Repareer

steeds nooit

een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.

Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk het gebruik ervan.

Contacteer uw dealer voor een eventuele reparatie.

De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.

Gebruik best de originele verpakking als het toestel vervoerd moet worden.

Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk:

Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de tegenwoordigheid van personen die lijden aan epilepsie.

LASER SAFETY INSTRUCTIES:

Volgens de normen EN 60825-1:1994 + A1:2002 + A2:2002 valt dit apparaat onder de klasse 3B lasers.

Direct oogcontact met de laserstraal kan gevaarlijk zijn.

GEVAAR: LASER STRALING !

Vermijd direct oogcontact! Laser straling kan oog en/of huid verbranding veroorzaken. Alle mogelijke maatregelen voor een veilig gebruik van dit apparaat moeten genomen worden.

Dit product is een zogenaamde showlaser, veroorzaakt straling met een golflengte tussen 400 en 700nm bedoeld om effecten voor lichtshows te creëren.

Door de bouw van deze laser beweegt de laserstraal zo snel dat het oog enkel voor een erg korte tijd aan de laserstraling zal worden blootgesteld. Daarom kan het gebruik van deze laser voor lightshow toepassingen als veilig worden beschouwd.

Richt de laserstralen nooit op mensen of dieren en laat het apparaat nooit onbemand werken.

Deze laser mag enkel voor lightshows gebruikt worden. Het gebruik van een klasse 3B laser is enkel toegelaten als deze bediend wordt door een persoon die hiervoor opgeleid is en over de nodige ervaring

 beschikt.

Afhankelijk van de laser klasse kan het gebruik van een laser straling voortbrengen die permanente oog en/of huidbeschadiging kan veroorzaken. De wettelijke voorschriften voor het gebruik van lasers kan van land tot land verschillen. De gebruiker zal zich steeds informeren over de wettelijke voorschriften die in zijn land gelden en zich hieraan strikt houden!

JB SYSTEMS

kan niet verantwoordelijk gesteld worden voor ongevallen die het gevolg zijn van een verkeerde installatie en/of gebruik van dit product!

JB SYSTEMS ® 20/51 CLUB LASER 7

NEDERLANDS

BESCHRIJVING:

HANDLEIDING NEDERLANDS HANDLEIDING

15. X/Y SIZE CONTROLE:

gebruik deze controleknoppen om de afmetingen van het geprojecteerde beeld aan te passen aan de afmetingen van de locatie. U kunt de horizontale en verticale afmetingen afzonderlijk instellen.

16. X/Y MIRROR CONTROLE:

gebruik deze schakelaars om het geprojecteerde beeld om te keren. Dit is bijvoorbeeld zeer handig wanneer u via de achterkant van een transparant scherm beelden projecteert.

17. ILDA INGANG:

wordt gebruikt om de laser via een ILDA interface met een computer te verbinden.

Meer uitleg hierover vindt u verder in deze handleiding.

18. ILDA THROUGH:

wordt gebruikt om het ILDA signaal te linken met de volgende “Club laser 7”.

1. ON/OFF SCHAKELAAR:

2. NETAANSLUITING:

voedingskabel aan.

wordt gebruikt om het toestel aan/uit te zetten .

met IEC stekker en geïntegreerde zekeringhouder. Sluit hier de meegeleverde

3. VENTILATOR (ingang):

wordt gebruikt om de componenten die zich in het toestel bevinden aft e koelen. Verzeker u ervan dat de filter in de filter steeds aanwezig is alvorens u het toestel aan zet!

Deze filter moet regelmatig gereinigd worden! Verwijder gewoon de plastic cover (trekken) en reinig de filter met een stofzuiger.

4. VENTILATOR (uitgang):

wordt gebruikt om de componenten die zich in het toestel bevinden aft e koelen. Bedek nooit deze ventilatieopening!

5. OPHANGBEUGEL:

met 2 spanbouten aan de zijkant om het toestel onder de gewenste hoek te bevestigen + gat om een bevestigingshaak aan vast te maken.

6. VEILIGHEIDSOOG:

gebruikt om de veiligheidskabel vast te

7.

maken wanneer het toestel opgehangen wordt (zie paragraaf

“ophangen van het apparaat”)

AAN/UIT SLEUTELSCHAKELAAR:

wordt gebruikt om de laserstraal aan/uit te zetten. Gebruik de sleutels, opdat de laser enkel opgezet kan worden door een bekwame persoon.

8. INTERLOCK aansluiting:

wordt gebruikt om de optionele stopschakelaar aan te sluiten (zie foto).

Wanneer je op deze schakelaar duwt verdwijnt de straal onmiddellijk.

BELANGRIJK! In het belang van uw eigen veiligheid raden wij u ten sterkste aan om deze optionele schakelaar aan te sluiten!

9. DISPLAY:

toont het gekozen DMX-adres als het toestel in DMX-modus staat. Naast de DMX modus kunt u ook 4 andere werkmodi selecteren; verder in deze handleiding vindt u meer uitleg hierover.

10. DIP-SCHAKELAARS:

schakelaars 1~8 worden gebruikt om het DMX-adres in te stellen tussen 000 en 255. Schakelaars 9 en 10 worden gebruikt om de gewenste gebruikersmodus te kiezen.

11. DMX UITGANG:

3pin vrouwelijke XLR-connector die gebruikt wordt om de laser aan te sluiten op het volgende toestel in de DMX-keten.

12. DMX INGANG:

3pin mannelijke XLR-connector die gebruikt wordt om de universele DMX-kabels te verbinden. Deze ingang krijgt instructies van een DMX-controller.

13. INTERNE MICROFOON:

De ingebouwde microfoon wordt gebruikt om de lasershow gelijk te laten lopen met het ritme van de muziek.

14. MUZIEKGEVOELIGHEID:

Deze potentiometer wordt gebruikt om de muziekgevoeligheid aan te passen. Draai aan de potentiometer totdat de laser gelijkloopt met de muziek.

JB SYSTEMS ® 21/51 CLUB LASER 7

19. LASERUITGANG:

Hier verlaat de laserstraal de behuizing; kijk NOOIT binnenin het toestel doorheen deze opening als het lasereffect aan staat!

20. POWER LED:

21. DMX LED:

geeft aan dat het toestel aan staat.

deze is aan wanneer de laser een DMX signaal detecteert.

22. WAARSCHUWINGSLABEL:

“Opgelet – Klasse 3B laser. Laser Radiatie wanneer open. Vermijd blootstelling aan de straal.”

23. WAARSCHUWINGSLABEL:

“Laser Radiatie. Vermijd blootstelling aan de straal. Klasse 3B laser”

24. LASER WAARSCHUWINGSTEKEN:

waarschuwing voor een potentieel gevaarlijke laser, wanneer deze gebruikt wordt door onervaren personen.

25. WAARSCHUWINGSLABEL:

“Laseropening”

OPHANGEN VAN HET APPARAAT

Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen moeten worden gebruikt; de veiligheid van het geïnstalleerde toestel moet regelmatig worden gecontroleerd.

Overtuig U ervan dat het gebied onder installatieplaats vrij is van ongewenste personen tijdens het plaatsen, het weghalen en het onderhoud.

Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.

Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.

Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.

Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag zelfs niet gedacht worden.

JB SYSTEMS ® 22/51 CLUB LASER 7

NEDERLANDS HANDLEIDING

Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.

De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechaniek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is.

BEDIENINGSVOORSCHRIFTEN

GEVAAR VOOR OOGLETSELS:

bij de installatie er altijd voor zorgen dat het publiek nooit rechtstreeks in de laserstralen kan kijken. Bij de installatie moet men ervoor zorgen dat de laserstralen niet rechtstreeks op het publiek gericht worden.

Regelmatige pauzes bij het bedienen zijn noodzakelijk om het apparaat zo lang mogelijk te laten functioneren, daar het niet bedoeld is om onafgebroken te functioneren.

Zet het toestel niet aan en uit met korte tussenpozen; dit zou de levensduur van de lasers verkorten.

Trek altijd de stekker uit het stopcontact als het apparaat langere tijd geen dienst doet.

Stop, in geval van serieuze bedieningsproblemen, met het gebruiken van het apparaat en stel U onmiddellijk in verbinding met uw dealer.

Belangrijk: Kijk nooit rechtstreeks in de laserstraal. Gebruik het effect nooit in de aanwezigheid van mensen die aan epilepsie lijden.

Goed om te weten:

gebruikt worden!

de eerste 10 seconden na het aanzetten van de laser kunnen er geen controles

U kunt het toestel op 5 manieren bedienen:

1) AUTONOME MODUS BEHEERD DOOR MUZIEK:

De laser voert een voorgeprogrammeerd programma uit op het ritme van de muziek. Kies deze werkmodus wanneer er slechts 1 laser gebruikt wordt

(standalone) of wanneer de laser aan het hoofd staat (master) van een keten met meerdere “Club Laser 7” toestellen.

Zie tekening rechts: zet DIP schakelaar n°10 in de OFF positie (de instelling van de andere DIP schakelaars is niet belangrijk)

2) MASTER/SLAVE MODUS:

U kunt meerdere lasers met elkaar verbinden. Zet het eerste toestel in de reeks in “Music mode” en alle andere toestellen in “Slave mode” om hen perfect synchroon te laten werken!

Verbind de DMX in/uitgangen van alle lasers met goede DMX kabels (zie tekening)

Het toestel welke geen kabel aan de DMX ingang heeft is de master: zet de DIP schakelaar n°10 van het master toestel in de OFF positie (de instelling van de andere DIP schakelaars is niet belangrijk)

Op alle slave toestellen moet de DIP schakelaar n°10 in de ON positie ingesteld worden en moeten de

DIP schakelaars 1 tot 9 in de OFF positie staan (zie tekening)

Zet wat muziek op en regel de gevoeligheidsknop (14) tot de laser mooi op het ritme van de muziek werkt.

NEDERLANDS

3) VOLLEDIG AUTOMATISCHE MODUS:

De laser overloopt automatisch de voorgeprogrammeerde programma’s.

Zie tekening rechts: zet de DIP schakelaar n°9 en 10 op ON (de instelling van de andere DIP schakelaars is niet belangrijk)

HANDLEIDING

4) DMX512 MODE:

Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om lichtuitrustingen te bedienen. U moet uw DMX bediening en alle units met een symmetrische kabel van goede kwaliteit doorverbinden. Om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen, moet u een afsluitweerstand van 90 Ω tot 120 Ω aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig weg niet werken!

Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodat het weet welke commando’s van de bediening het moet ontcijferen.

Hoe de CLUB LASER 7 instellen en gebruiken:

Sluit het toestel aan op een DMX-controller met een geschikte DMXkabel.

Bepaal welk DMX-adres de laser nodig heeft.

Zet DIP-schakelaar nummer 10 in “ON” positie.

Zet DIP-schakelaar nummer n°9 in “OFF” positie.

Je moet het DMX startadres ingeven met de DIP-schakelaars 1 tot 8.

Iedere schakelaar hiervan heeft een overeenkomstige DMX-waarde onder zich. Je kan de waarden van deze schakelaars combineren om eender welk startbericht te verkrijgen tussen 001 en 255:

Dip

Waarde

#1

1

#2

2

#3

4

#4

8

#5

16

#6

32

#7

64

#8

128

Startadres = 01

Startadres = 05

Startadres = 09

 schakelaar 1=ON waarden: 1 schakelaar 1+3=ON waarden: 1+4 = 5 schakelaar 1+4=ON waarden: 1+8 = 9 schakelaar 1+3+4=ON waarden: 1+4+8 = 13 Startadres = 13

Startadres = 62  schakelaar 2+3+4+5+6=ON waarden: 2+4+8+16+32 = 62

De display helpt je te controleren of het gewenste startadres correct is.

Eens het adres ingegeven is, kan je het apparaat aanzetten met de on/off schakelaar (1).

JB SYSTEMS ® 23/51 CLUB LASER 7 JB SYSTEMS ® 24/51 CLUB LASER 7

NEDERLANDS

DMX-CONFIGURATIE:

KANAAL DMX WAARDE

0-51

Uitgeschakeld

BESCHRIJVING

52-103 Auto werking Lijn

1

104-155 Auto werking Punt

2

3

4

5

6

7

8

9

10

156-207

0-128

129-255

0-128

129-255

0-255

0-255

0-31

32-63

64-95

96-127

128-159

160-191

120-223

224-255

208-255

0-255

0-128

129-255

0-128

129-255

0-128

129-255

Geluid modus Lijn

Geluid modus Punt

125 voorgeprogrammeerde motieven

Rotatie (rotatie om de Z as)

Regeling rotatiesnelheid

Rollen op de Y As

Regeling rolsnelheid

Rollen op de X As

Regeling rolsnelheid

Motieven bewegen over de X-as

Bewegingssnelheid

Paars

Cyaan

Wit

Groen

Rood

Blauw

Motieven bewegen over de Y-as

Bewegingssnelheid tekenen: traag tot snel

Scansnelheid: traag tot snel

Originele kleur

Geel

HANDLEIDING

JB SYSTEMS ® 25/51 CLUB LASER 7

NEDERLANDS HANDLEIDING

5) ILDA CONTROLE:

Deze laser kan gecontroleerd worden via om het even welke PC die uitgerust is met ILDA compatibele software + hardware. Van zodra de ILDA ingang (17) van de laser verbonden is met de ILDA compatibele controller, zal de laser onmiddellijk overschakelen op ILDA controle modus: de mogelijkheden van de

ILDA software zullen nu bepalen wat u kunt doen en wat niet…

-

-

-

ILDA soft- en hardware zijn verkrijgbaar bij verschillende onafhankelijke leveranciers, zoals onder andere:

PHOENIX software (www.bocatec.de)

PANGOLIN software (www.pangolin.com)

En vele andere, aan u om te overwegen wat het beste is voor uw toepassingen en uw budget …

ONDERHOUD

Overtuig U ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud.

Bij inspectie moeten de volgende punten worden gecontroleerd.

Alle schroeven gebruikt om het te toestel te installeren en al zijn onderdelen moeten goed vastgedraaid

 zijn en mogen niet verroest zijn.

Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet

 verwrongen zijn.

Wanneer een optische lens klaarblijkelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden.

De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zelfs maar een klein probleem ontdekt werd.

Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren en de ventilatieopeningen elke maand gereinigd te worden.

De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.

Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoon moeten worden gemaakt hangt af van de omgeving waar het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.

Reinig met een zachte doek en gebruik normale glasreinigende producten.

Droog de onderdelen altijd zorgvuldig af,

Reinig de uitwendige optische uitrusting minstens één keer per maand.

Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!!

TECHNISCHE KENMERKEN

Netvoeding:

Zekering:

AC 100~240V, 50/60Hz

250V 1.5A traag (20mm glas)

Stroomverbruik:

Geluidscontrole:

DMX aansluitingen:

DMX kanalen:

DMX startadres:

Laser vermogen:

Laser scanners:

Laserstraling classe:

Laser veiligheidsnorm:

Afmetingen (BxHxD):

Gewicht:

80Watt

Interne microfoon

3pins XLR mannelijk/ vrouwelijk

10 kanalen

001  256

60mW Groene CW laser ( λ

300mW Rode CW laser ( λ

50mW Blauwe CW laser ( λ type high speed 20kHz

= 532nm)

= 650nm)

= 473nm)

3B

EN60825-1:1994 + A1:2002 + A2:2002

58cm x 16cm (30cm met ophangbeugel) x 34cm

11,9kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de laatste versie van deze handleiding downloaden via Onze website:

www.briteq-lighting.com

JB SYSTEMS ® 26/51 CLUB LASER 7

DEUTSCH BEDIENUNGSANLEITUNG

BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses BRITEQ

®

-Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der

Möglichkeiten, die dieses Gerät bietet, sowie zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen.

Entsprechende Dokumentation liegt beim Hersteller vor.

Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.

Ein herrlicher siebenfarbiger Clublaser ausgestattet mit 3 kraftvollen temperaturgesteuerten Laser: o o

300mW Roter Laser (650nm) o

60mW Grüner Laser (532nm)

50mW Blauer Laser (473nm)

Dank 20kHz Scanner projiziert der “Club Laser 7” messerscharfe Bilder mit bis zu 7 Farben!

100% ILDA kompatibel für höchste Flexibilität!

Passendes Flightcase einbegriffen!

Die 5 Bedienungsmodi ermöglichen eine einfache Handhabung des Lasers: o

MUSIC CONTROL: 100% Plug & Play  einfach den Laser ans Netz anschließen und eine o o unglaubliche Musik gesteuerte Lasershow mit Hilfe von 128 eingebauten Programmen starten! Ideal für Vermietungsunternehmen!!!

MASTER/SLAVE Modus: Mehrere Geräte können im komplett synchronisierten Musikmodus verwendet werden: Aufsehen erregend und sehr einfach zu bedienen!

AUTOMATIC Modus: alle eingebauten Programme werden automatisch gezeigt, keine Musik o o erforderlich

DMX Modus: stellen Sie einfache eine DMX-Adresse ein und übernehmen Sie die volle Kontrolle über alle eingebauten Programme!

ILDA Modus: schließen Sie den Laser an gleich welchen PC mit ILDA-kompatibler Schnittstelle und verwenden Sie gleich welche professionelle Laser-Software um atemberaubende Lasershows, Logos, usw. zu schaffen.

Die Laser-Projektionen können auf die Größe des Veranstaltungsortes mit Hilfe von X/Y Bildzoom-

Regelungen angepasst werden.

Grafiken können gespiegelt werden für Projektionen hinter einer Rückprojektionswand.

Blanking (Austastung) -Technologie für klar von einander getrennte Strahlen

Ideal zur Verwendung in Clubs, Diskotheken, für Werbung, Ausstellungen und vieles mehr …

Erfüllt die EN/IEC 60825-1 für Lasersicherheit

VOR DER ERSTBENUTZUNG

Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen

Schaden aufweisen, Gerät bitte nicht benutzen, sondern setzen Sie sich unverzüglich mit Ihrem Händler in

Verbindung.

Wichtiger Hinweis:

Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler

übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.

Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger

Weitergabe des Geräts bitte Bedienungsanleitung beifügen.

Packungsinhalt prüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:

Flightcase + Club Laser 7 Gerät dB25/dB25 ILDA -Kabel + Netzkabel

2 Schlüssel für der Schlüsselschalter

Bedienungsanleitung

BRITEQ ® 27/51 CLUB LASER 7

DEUTSCH BEDIENUNGSANLEITUNG

SICHERHEITSHINWEISE

CAUTION

ACHTUNG:

Schlags

Um sich nicht der Gefahr eines elektrischen auszusetzen, entfernen Sie keines der

Gehäuseteile. Im Geräteinneren befinden sich keine vom

Benutzer reparierbaren Teile. Überlassen Sie

Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die

Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und

Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale

Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 1 Meter betragen.

Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen.

Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.

Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme

Umgebung einige Zeit zum Temperaturausgleich ausgeschaltet stehen lassen. Kondensation kann zu

Leistungsverlust des Geräts oder gar Beschädigung führen.

Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.

Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder

Fehlfunktion können die Folge sein. Falls es doch ziehen und vom Stromkreis trennen.

einmal vorkommen sollte, bitte sofort Netzstecker

Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.

Für Kinder unerreichbar aufbewahren.

Unerfahrene Personen sollen das Gerät nicht bedienen.

Umgebungstemperatur darf 40ºC nicht überschreiten.

Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.

Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.

Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen lassen.

Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.

Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.

Netzkabel nicht mit anderen Kabeln in Berührung kommen lassen!

Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der

Adapter beschädigt, darf nur durch einen gleichen Adapter ersetzt werden.

Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.

Gerät nicht öffnen. Abgesehen vom der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.

Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!

Bei Fehlfunktion Gerät nicht benutzen und sich mit Händler in Verbindung setzen.

Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.

Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.

Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis:

Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im

Raum befinden, die unter Epilepsie leiden.

LASER SICHERHEITS HINWEISE:

Nach der Klassifizierung auf Grundlage der Sicherheitsnorm EN 60825-1:1994 + A1:2002 + A2:2002 fällt dieser Laser unter die Laserklasse 3B. Bei Lasern dieser Klasse kann ein direkter Blick in den

Strahl gefährlich sein.

BRITEQ ® 28/51 CLUB LASER 7

DEUTSCH BEDIENUNGSANLEITUNG

GEFAHR DURCH LASERSTRAHLUNG!

Direkte Bestrahlung der Augen vermeiden!

Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen.

Alle Schutzmaßnahmen für den sicheren Betrieb dieses Lasers müssen unbedingt eingehalten werden!

Beim vorliegenden Produkt handelt es sich um einen betriebsfertigen Showlaser, dessen sichtbare

Strahlung im Wellenlängenbereich von 400 bis 700 nm liegt, und der Lichteffekte für Unterhaltung etc. erzeugt.

Durch die Bauweise des vorliegenden Lasers wird der Strahl so schnell bewegt, dass er das Auge nur sehr kurzzeitig treffen kann. Dadurch gilt der Einsatz dieses Lasers für die Laser-Light-Show laut

BG-Merkblatt "Discolaser" als ungefährlich.

Laserstrahl niemals auf Personen oder Tiere ausrichten.

Das Gerät darf niemals unbeaufsichtigt betrieben werden!

Dieser Laser darf nur für Vorführzwecke eingesetzt werden. Der Betrieb eines Showlaser der Klasse

3B ist nur dann zugelassen, wenn der Laserbetrieb von einem erfahrenen und gut ausgebildeten

Bediener gesteuert und überwacht wird.

Beim Betreiben einer Laser-Einrichtung lässt sich je nach Laserklassifzierung eine Laserstrahlung erzeugen, die zu irreparablen Augen- und/oder Hautschäden führen kann. Die Sicherheitshinweise für den Gebrauch von Laser Produkten können von Land zu Land verschieden sein. Der Benutzer muss sich selbst über die Sicherheitshinweise in seinem Land informieren.

BRITEQ

haftet nicht für Schäden, die durch unsachgemäße Installation und nicht bestimmungsgemäßen

Betrieb verursacht werden!

BESCHREIBUNG

DEUTSCH BEDIENUNGSANLEITUNG

5. BEFESTIGUNGSBÜGEL:

mit 2 Knöpfen an beiden Seiten, um das Gerät zu befestigen und ein

Montageloch um einen Montagehaken zu befestigen.

6. SICHERHEITSAUGE:

Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät

Überkopf angeschlossen wurde (Siehe “Überkopf Montage”)

7. EIN/AUS SCHLÜSSELBETÄTIGTER SCHALTER:

zum Ein-/Ausschalten des Laserstrahls. Verwenden

Sie die Schlüssel, um sicherzugehen, dass nur ein qualifizierter

Bediener den Laser anschalten kann.

8. INTERLOCK EINGANG:

erhältlichen Notausschalter zu verbinden (siehe Bild). Wenn Sie diesen Schalter ausgeschaltet

Wichtig!

Für Ihre

wird verwendet, um den optional drücken,

eigene

wird der Laserstrahl

Sicherheit empfehlen

sofort

wir nachdrücklich, diesen Notausschalter anzuschließen!

9. ANZEIGE:

Zeigt die gewählte DMX Adresse an wenn das Gerät im DMX Modus arbeitet. Neben dem DMX-Modus können Sie auch 4 andere Betriebsmodi wählen, lesen Sie mehr über diese Modi auf den folgenden Seiten.

10. DIP-SCHALTER:

Schalter 1~8 werden verwendet um die DMX Adressen zwischen 000 und 255 auszuwählen. Die Schalter 9 und 10 dienen zum Auswählen des gewünschten Benutzermodus.

11. DMX AUSGANG:

3-Stift XLR-Steckbuchse zum Anschließen des Lasers an das folgende Gerät in der

DMX-Kette.

12. DMX EINGANG:

3-Stift XLR-Stecker zum Anschließen von gängigen DMX-Kabel. Der Eingang erhält

Befehle von einem DMX-Controller.

13. EINGEBAUTES MIKROFON:

Das eingebaute Mikrofon wird verwendet um die Lasershow an den

Rhytmus der Musik anzupassen.

14. EINGANGSSENSIBILITÄT:

Dieses Potentiometer wird verwendet um die Sensibilität der

Eingangsmusik festzulegen. Stellen sie das Potentiometer ein bis der Laser mit der Musik synchron ist.

15. X/Y GRÖßENREGELUNG:

verwenden Sie diese Regler, um die Größe der projizierten Grafiken an die

Abmessungen des Veranstaltungsortes anzupassen. Sie können die vertikale und die horizontalen

Abmessungen unabhängig von einander anpassen.

16. X/Y SPIEGELREGELUNG:

verwenden Sie diese Regler, um die Projektionen zu spiegeln

(umzukehren). Dies ist zum Beispiel nützlich, wenn Sie Grafiken von der Rückseite einer

Rückprojektionswand aus projizieren.

17. ILDA EINGANG:

zum Anschließen des Lasers an eine ILDA zertifizierte Schnittstelle eines Rechners, weitere Erläuterungen dazu auf den folgenden Seiten.

18. ILDA DURCHGANG:

zum Verbinden des ILDA-Signals mit dem folgenden “Club laser 7” Gerät.

1.

AN/AUS SCHALTER:

2. NETZANSCHLUSS:

Wird verwendet um das Gerät an bzw. aus zu schalten.

Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den

Netzstecker.

3. LÜFTER (Eingang):

zur Kühlung der im Gehäuse befindlichen Bauteile. Achten Sie darauf, dass der

Filter im Lüfter stets auf seinem Platz ist, ehe Sie den Laser anschalten! Der Filter muss regelmäßig gereinigt werden! Ziehen Sie einfach den Kunststoffdeckel ab und reinigen Sie den Filter mit einem

Staubsauger.

4. LÜFTER (Ausgang):

zur Kühlung der im Gehäuse befindlichen Bauteile. Achten Sie darauf, dass die

Lüfteröffnungen nie abgedeckt sind!

BRITEQ ® 29/51 CLUB LASER 7

19. LASER AUSGANG:

Hier tritt der Laserstrahl aus dem Gehäuse. Achten Sie darauf, NIEMALS durch diese Öffnung in das Innere des Gerätes zu schauen, während der Laser-Effekt angeschaltet ist!

20. POWER-LED:

21. DMX-LED:

zeigt an, dass das Gerät eingeschaltet ist.

Leuchte ist an, wenn der Laser ein DMX-Signal feststellt.

BRITEQ ® 30/51 CLUB LASER 7

DEUTSCH BEDIENUNGSANLEITUNG

22. WARNHINWEIS:

“Vorsicht – Klasse 3B Laser. Laserstrahlung, wenn geöffnet. Vermeiden Sie den

Kontakt mit dem Strahl.”

23. WARNHINWEIS:

“Laserstrahlung. Vermeiden Sie den Kontakt mit dem Strahl. Klasse 3B Laserprodukt”

24. LASER-WARNZEICHEN:

unsachgemäßer und nicht fachgerechter Verwendung.

25. WARNHINWEIS:

warnt vor potentiellen Gefahren in Verbindung mit einem Laser bei

“Laserblende”

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen.

Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen.

Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.

Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Nähe von

Sitzgelegenheiten installieren.

Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann.

Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des

Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.

Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in

Betracht gezogen werden!

Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.

Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ACHTUNG AUGENSCHADEN:

Positionieren Sie den Laser immer so, das niemand direkt in den Laserstrahl blicken kann. Die Installation ist so zu wählen das der Laser

Strahl nicht direkt ins Publikum strahlt !

BEDIENUNGSANLEITUNG

Regelmäßige Betriebspausen sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt.

Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Lasern verkürzt.

Stets Netzstecker ziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.

Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Händler in Verbindung setzen.

Wichtiger Hinweis:

Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im

Raum befinden, die unter Epilepsie leiden.

Wichtiger Hinweis:

während der ersten 10 Sekunden nach dem Anschalten des Lasers kann keiner der

Regler benutzt werden!

Sie können das Gerät auf 5 Arten bedienen:

1) MUSIK GESTEUERTER MODUS:

Der Laser folgt einer vorprogrammierten Sequenz im Takt der Musik.

Wählen Sie diesen Modus, wenn nur 1 Laser verwendet wird (Standalone) oder wenn der Laser das erste Gerät (Master) in einer Kette mit mehreren

“Club Laser 7” Geräten ist.

Sehen Sie sich das Schema rechts an: setzen Sie den DIP-Schalter Nr.

10 in die OFF Position (die Einstellung der anderen DIP-Schalter spielt keine Rolle)

BRITEQ ® 31/51 CLUB LASER 7

DEUTSCH BEDIENUNGSANLEITUNG

2) MASTER/SLAVE MODUS:

Sie können mehrere Laser hintereinander schalten. Setzen Sie das erste Gerät der Kette in den

“Musikmodus” und alle anderen in den “Slave-Modus”, damit alle perfekt synchron laufen!

Verbinden Sie die DMX Ein-/Ausgänge aller Laser mittels angepasster DMX-Kabel miteinander (siehe

Schema)

Das Gerät, das kein Kabel am DMX-Eingang hat, ist der Master: setzen

Sie den DIP-Schalter Nr. 10 des Masters in OFF-Position (die

Einstellung der anderen DIP-Schalter spielt keine Rolle)

An allen Slave-Geräten muss der DIP-Schalter Nr. 10 auf die ON-

Position gestellt sein, während die DIP-Schalter 1 bis 9 auf OFF gesetzt sind (siehe Schema)

Legen Sie Musik auf und regeln Sie den MUSIC SENSITIVITY

(Eingangssensibilität)-Knopf (14) bis der Laser schön dem Takt der

Musik folgt.

3) VOLLAUTOMATIK-MODUS:

Der Laser spult automatisch eine vorprogrammierte Sequenz ab.

Sehen Sie sich das Schema rechts an: setzen Sie die DIP-Schalter Nr.

9 und Nr. 10 in die ON-Position (die Einstellung der anderen DIP-

Schalter spielt keine Rolle)

4) DMX512 MODUS:

Das DMX-Protokoll ist ein häufig verwendetes Hochgeschwindigkeitssignal zur Steuerung von intelligenten

Lichtsystemen. Sie müssen Ihren DMX-Controller und alle angeschlossenen

Lichteffekte mit einem hochwertigen symmetrischen XLR M/F Kabel hintereinander schalten (Daisy Chain). Um durch Interferenzen hervorgerufene Fehlfunktionen der

Lichteffekte zu vermeiden müssen Sie einen 90 Ω bis 120 Ω Abschlusswiderstand am

Ende der Kette einsetzen. Verwenden Sie niemals Y-Splitter-Kabel, das würde nicht funktionieren!

Jeder Effekt in der Kette benötigt seine eigene Startadresse, damit er erkennt, welche Befehle des

Controllers er entschlüsseln muss.

Hier sehen sie wie sie den CLUB LASER 7 einrichten:

Verbinden sie das Gerät mit einem DMX-Kontroller in dem sie ein DMX-

Kabel verwenden.

Finden sie heraus welche Adresse der DMX Laser benötigt.

Stellen sie den DIP-Schalter 10 in die “ON” Position.

Stellen sie den DIP-Schalter 9 in die “OFF” Position.

Sie müssen die DMX Start Adresse des DIP-Schalters von 1 bis 8 setzen jeder dieser Schalter hat einen entsprechenden DMX-Wert angegeben. Sie können diese Werte verbinden um die Adresse von 001 bis 255 anzugeben :

Dip

Wert

Startaddresse = 01

Startaddresse = 05

Startaddresse = 09

Startaddresse = 13

#1

1

#2

2

#3

4

Schalter 1=AN

Schalter 1+3=AN

Schalter 1+4=AN

#4

8

Schalter 1+3+4=AN

#5

16

#6

32

Wert: 1

#7

64

Wert: 1+4 = 5

Wert: 1+8 = 9

#8

128

Wert: 1+4+8 = 13

Startaddresse = 62  Schalter 2+3+4+5+6=AN Wert : 2+4+8+16+32 = 62

Die Anzeige hilft ihnen zu sehen ob die Adresse richtig gewählt wurde.

Sobald die Adresse eingestellt ist, können Sie das Gerät mit dem Ein-/Aus-Netzschalter (1) einschalten.

BRITEQ ® 32/51 CLUB LASER 7

2

3

156-207

32-63

64-95

96-127

128-159

160-191

120-223

224-255

129-255

0-128

129-255

0-255

0-255

0-31

208-255

0-255

0-128

129-255

0-128

129-255

0-128

129-255

0-128

DEUTSCH

DMX-CONFIGURATION:

KANAL DMX - WERT

0-51

Ausgeschaltet

52-103 Auto-Betrieb

1

104-155 Auto-Betrieb

4

5

6

7

8

9

10

BEDIENUNGSANLEITUNG

BESCHREIBUNG

Linie

Punkt

Sound Modus Linie

Sound Modus Punkt

125 vorprogrammierte Grafiken

Drehung (Drehung durch Z-Achse)

Die Drehgeschwindigkeit anpassen

Rollen durch Y-Achse

Die Rollgeschwindigkeit anpassen

Rollen durch X-Achse

Die Rollgeschwindigkeit anpassen

Grafiken bewegen sich entlang der X-Achse

Bewegungsgeschwindigkeit

Grafiken bewegen sich entlang der Y-Achse

Bewegungsgeschwindigkeit

Zeichengeschwindigkeit: langsam bis schnell

Scangeschwindigkeit: langsam bis schnell

Originalfarbe

Gelb

Lila

Zyan

Weiß

Grün

Rot

Blau

BRITEQ ® 33/51 CLUB LASER 7

DEUTSCH BEDIENUNGSANLEITUNG

5) ILDA-STEUERUNG:

Vorliegender Laser kann von jedem Rechner gesteuert werden, der mit einer ILDA-kompatiblen Software

+ Hardware ausgerüstet ist. Sobald der ILDA-Eingang (17) des Lasers an einen ILDA-kompatiblen

Controller angeschlossen ist, wird das Gerät automatisch in den ILDA-Steuerungsmodus geschaltet. Ab diesem Moment wird der Laser komplett von der ILDA-Software gesteuert: Die Möglichkeiten der ILDA-

Software bestimmen, was Sie tun können oder nicht tun können …

-

-

-

ILDA Soft- und Hardware können Sie bei verschiedenen unabhängigen Lieferanten erwerben. Einige mögliche Anbieter sind:

PHOENIX Software (www.bocatec.de)

PANGOLIN Software (www.pangolin.com)

Und viele andere. Wählen Sie selbst gemäß Ihren finanziellen Möglichkeiten die für Sie geeignetste

Lösung …

WARTUNG

Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.

Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.

Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine

Anzeichen von Verformung aufweisen.

Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.

Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.

Zur Vermeidung von Überhitzung müssen die Ventilatoren und Lüftungsschlitze monatlich gereinigt werden.

Das Geräteinnere sollte jährlich durch Fachkräfte gereinigt werden.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen!

TECHNISCHE EINZELHEITEN

Netzeingang:

Sicherung:

Gesamtleistungsaufnahme:

Sound-Steuerung:

DMX-Anschlüsse:

DMX-Kanäle:

DMX-Startadresse:

Laser-Leistung:

Laser-Scanner:

Laserstrahlungsklasse:

Laser-Sicherheitsnorm:

Abmessungen (BxHxT):

Gewicht:

AC 100~240V, 50/60Hz

250V 1,5A träge Sicherung (20mm Glas)

80W

Eingebautes Mikrofon

3-Stift XLR-Stecker/Steckbuchse

10 Kanäle

001  256

60mW Grün CW Laser ( λ

300mW Rot CW Laser ( λ

= 532nm)

= 650nm)

50mW Blau CW Laser ( λ = 473nm)

Hochgeschwindigkeitstyp 20kHz

3B

EN60825-1:1994 + A1:2002 + A2:2002

58cm x 16cm (30cm mit Bügel) x 34cm

11,9kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen:

www.briteq-lighting.com

BRITEQ ® 34/51 CLUB LASER 7

ESPAÑOL MANUAL DE USUARIO

MANUAL DE FUNCIONAMIENTO

Gracias por comprar este producto Briteq esta unidad.

®

. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funcionamiento detenidamente antes de comenzar a utilizar

CARACTERÍSTICAS

Esta unidad está a prueba de interferencias de radio. Este producto cumple los requisitos de las directrices nacionales y europeas actuales. Se ha establecido la conformidad y las instrucciones y documentos correspondientes han sido depositados por el fabricante.

Este dispositivo ha sido diseñado para producir efectos luminosos decorativos y se utiliza en sistemas de espectáculos de luces.

Soberbio láser para clubes de siete colores equipado con 3 potentes láseres controlados por temperatura: o o

Láser rojo de 300 mW (650 nm) o

Láser verde de 60 mW (532 nm)

Láser azul de 50 mW (473 nm)

Gracias a los escáneres de 20 kHz el “club laser 7” proyecta imágenes nítidas y uniformes de hasta 7 colores

100% compatible con ILDA para una flexibilidad total

Incluye caja de transporte adaptada

Sus 5 modos de usuario lo hacen muy fácil de utilizar: o

CONTROL DE MÚSICA: 100% enchufar y listo  internos!. ¡¡Perfecto para empresas de alquiler!!.

¡conecte simplemente el láser a la red eléctrica para comenzar un espectáculo láser increíble controlado mediante la música con 128 programas o o o o

Modalidad MAESTRA/ESCLAVA: ¡se pueden utilizar varias unidades en modo de música completamente sincronizadas: sorprendente y muy fácil de utilizar!.

Modalidad AUTOMÁTICA: todos los programas internos se mostrarán automáticamente, sin necesidad de música.

Modalidad DMX: ¡establezca simplemente una dirección DMX y controle totalmente todos los programas internos!.

Modalidad ILDA: conecte el láser a cualquier PC con interfaz compatible con ILDA y utilice cualquier software para láser profesional para crear asombrosos espectáculos de láser, logotipos etc.

Las proyecciones de láser pueden adaptarse al tamaño del recinto mediante los controles de zoom de imagen X/Y.

Los gráficos pueden reflejarse para proyecciones detrás de una pantalla transparente.

Tecnología de supresión para separar perfectamente los haces.

Ideal para ser utilizado en clubes, discotecas, publicidad, exhibiciones, etc.

Cumple con la norma EN/IEC 60825-1 sobre seguridad de láser.

ANTES DE UTILIZAR EL APARATO

Antes de comenzar a utilizar esta unidad, compruebe que no se hayan producido daños durante el transporte. Si observa algún daño, no utilice el dispositivo y consulte primero a su distribuidor.

Importante:

Este dispositivo ha salido de nuestras instalaciones en perfecto estado y bien embalado. Es absolutamente necesario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Cualquier daño producido por un manejo innecesario queda excluido de la garantía. El distribuidor no asumirá ninguna responsabilidad por cualquier defecto o problema que surja por no haber seguido el manual de usuario.

Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vende este aparato más adelante, asegúrese de incluir este manual de usuario.

BRITEQ ® 35/51 CLUB LASER 7

ESPAÑOL MANUAL DE USUARIO

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

CLUB LASER 7

Cable ILDA dB25/dB25

Caja de transporte

2 llaves (para el interruptor de contacto)

Cable de red

Instrucciones de funcionamiento

INSTRUCCIONES DE SEGURIDAD:

CAUTION

PRECAUCIÓN:

Para reducir el riesgo de descarga eléctrica, no quite la cubierta superior. No existen piezas en el interior que pueda mantener o reparar el usuario. Asigne el mantenimiento y las reparaciones a personal cualificado.

El símbolo en forma de rayo con cabeza de flecha dentro de un triángulo equilátero se emplea para alertar sobre el uso o presencia de "voltaje peligroso" no aislado dentro de la carcasa del producto con la magnitud suficiente para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro del triángulo equilátero se emplea para alertar al usuario de la presencia de instrucciones de funcionamiento y mantenimiento importantes en el texto que acompaña a este aparato.

Este símbolo indica: Usar sólo en el interior.

Este símbolo indica: Leer las instrucciones.

Este símbolo indica: La distancia mínima de objetos iluminados. La distancia mínima entre la emisión luminosa y la superficie iluminada tiene que ser más de 1 metro.

Para proteger el medio ambiente, recicle el material de embalaje en la medida de lo posible.

Un nuevo efecto luminoso provoca a veces humo y/u olor no deseados. Esto es normal y desaparece después de algunos minutos.

Para evitar incendios o riesgos de descarga, no exponga la unidad a la lluvia o a la humedad.

Para evitar que se forme condensación en el interior, deje que la unidad se adapte a la temperatura exterior cuando la lleve a una habitación cálida después del transporte. A veces la condensación impide que la unidad funcione a pleno rendimiento y puede incluso provocar daños.

Esta unidad sólo se puede usar en el interior.

No coloque objetos metálicos ni derrame líquidos dentro de la unidad. Se pueden producir descargas eléctricas o fallos de funcionamiento. Si algún objeto extraño entra en la unidad, desconecte inmediatamente el suministro eléctrico.

Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse a al menos 50 cm de las paredes.

No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la unidad.

Evite el uso en ambientes con polvo y limpie la unidad regularmente.

Mantenga la unidad lejos de los niños.

Las personas sin experiencia no deben utilizar este aparato.

La máxima temperatura ambiente para un funcionamiento seguro es de 40°C. No utilice la unidad a temperaturas ambiente superiores.

Asegúrese de que debajo del área del lugar de instalación no existan personas durante el montaje, desmontaje o mantenimiento.

Deje que el dispositivo se enfríe 10 minutos antes de ponerlo en marcha.

Desenchufe siempre la unidad cuando no vaya a ser utilizada durante un largo periodo de tiempo o antes de reemplazar la bombilla o comenzar el mantenimiento.

La instalación eléctrica sólo debe ser llevada a cabo por personal cualificado, de acuerdo con las regulaciones sobre seguridad eléctrica y mecánica de su país.

Compruebe que el voltaje disponible no supera el que se indica en el panel trasero de la unidad.

El cable de alimentación siempre debe estar en perfecto estado. Apague la unidad inmediatamente cuando observe daños o desperfectos en el cable de alimentación. Debe ser reemplazado por el fabricante, su agente de servicio o personas cualificadas para evitar cualquier peligro.

¡Nunca deje que el cable de alimentación entre en contacto con otros cables!

BRITEQ ® 36/51 CLUB LASER 7

ESPAÑOL MANUAL DE USUARIO

Este aparato debe conectarse a tierra para cumplir con las regulaciones sobre seguridad.

No conecte la unidad en ningún regulador de voltaje.

Utilice siempre un cable de seguridad apropiado y homologado cuando instale la unidad.

Para evitar descargas eléctricas, no abra la cubierta. Además de la lámpara y el fusible de red no hay piezas en el interior de este aparato que pueda mantener el usuario.

Nunca

repare un fusible ni derive el soporte del fusible. ¡Reemplace

siempre

el fusible dañado por un fusible del mismo tipo y especificación eléctrica!

En caso de que ocurran problemas de funcionamiento serios, deje de utilizar el aparato y póngase en contacto con su distribuidor inmediatamente.

La carcasa y la lente deben reemplazarse si presentan daños visibles.

Utilice el embalaje original cuando tenga que transportar el dispositivo.

Por razones de seguridad se prohibe realizar modificaciones no autorizadas en la unidad.

Importante:

epilépticas.

¡Nunca mire directamente a la fuente de luz! No utilice el efecto en presencia de personas

INSTRUCCIONES SOBRE SEGURIDAD DEL LÁSER:

De acuerdo con las regulaciones EN 60825-1:1994 + A1:2002 + A2:2002, este láser pertenece a la categoría 3B. La exposición directa con los ojos puede ser peligrosa.

PELIGRO: ¡RADIACIÓN LÁSER!

¡Evite la exposición directa con los ojos! La radiación láser puede provocar daños en los ojos y/o la piel. Para poder utilizar el láser en condiciones de seguridad, deberán seguirse todas las instrucciones sobre seguridad.

Este producto es así llamado láser para espectáculos, emite una radiación con un espectro de longitud de onda de entre 400 y 700 nm y produce efectos luminosos para espectáculos.

Debido a la construcción de este láser, el haz se mueve tan rápido, que sólo entra en contacto con los ojos por un breve espacio de tiempo. Esta es la razón por la que este láser puede considerarse como seguro.

Nunca proyecte el haz de láser sobre personas o animales y nunca deje funcionar este dispositivo sin supervisión.

Este láser sólo puede utilizarse para espectáculos. El funcionamiento de un láser para espectáculos de la clase 3B sólo está permitido si dicho funcionamiento está supervisado por un operario con experiencia y bien capacitado.

En función de la clasificación láser, manejar un producto láser puede producir radiación láser que puede provocar lesiones oculares permanentes o daños en la piel. Las instrucciones legales para utilizar un producto láser varían en función de cada país. El usuario deberá estar siempre informado de las instrucciones legales válidas en su país y aplicarlas en su caso.

Tenga en cuenta que

BRITEQ

no asume ninguna responsabilidad por cualquier daño ocasionado por una instalación incorrecta o utilización por personal sin experiencia.

ESPAÑOL

DESCRIPCIÓN:

BRITEQ ® 37/51 CLUB LASER 7

MANUAL DE USUARIO

1. INTERRUPTOR MAIN ON/OFF:

2. ENTRADA DE RED:

se utiliza para encender/apagar la unidad.

con la toma IEC y el soporte de fusible integrado, conecte el cable de red suministrado aquí.

3. COOLING FAN (ventilador de refrigeración) (entrada):

se utiliza para enfriar los componentes dentro de la carcasa. Asegúrese de que el filtro dentro del ventilador esté siempre en su sitio antes de encender el láser. El filtro deberá limpiarse regularmente. Quite la cubierta de plástico y limpie el filtro con una aspiradora.

4. COOLING FAN (ventilador de enfriamiento) (salida):

se utiliza para enfriar los componentes dentro de la carcasa. Asegúrese de no cubrir nunca esta salida del ventilador.

5. SOPORTE COLGANTE:

Con dos perillas a ambos lados para sujetar la unidad y un agujero de montaje para instalar el gancho de montaje.

6. SAFETY EYE (OJAL DE SEGURIDAD):

se utiliza para fijar un cable de seguridad cuando la unidad está instalada (consulte el párrafo “montaje superior”)

7. INTERRUPTOR DE CONTACTO ON/OFF ACTIVATED:

se utiliza para encender/apagar el haz de láser. Utilice las llaves para asegurar que sólo un operario con experiencia pueda encender el láser.

8. Entrada INTERLOCK (interbloqueo):

se utiliza para conectar el interruptor de parada de emergencia opcional (consulte el gráfico). Cuando pulse este botón el haz de láser desaparecerá inmediatamente.

¡Importante! Por su propia seguridad le recomendamos encarecidamente que conecte este interruptor opcional.

9. PANTALLA:

muestra la dirección DMX seleccionada cuando la unidad se encuentra en el modo DMX. Además del modo DMX, también se pueden seleccionar otros 4 modos de trabajo, consulte más abajo para obtener más detalles sobre estos modos de funcionamiento.

10. INTERRUPTORES DIP:

los interruptores 1~8 se utilizan para establecer la dirección DMX entre 000 y

255. Los interruptores 9 y 10 se utilizan para seleccionar el modo de usuario deseado.

11. SALIDA DMX:

el conector hembra XLR de 3 clavijas se utiliza para conectar la unidad con la siguiente unidad en la cadena DMX.

12. ENTRADA DMX:

el conector macho XLR de 3 clavijas se utiliza para conectar cables DMX universales.

Esta entrada recibe instrucciones del controlador DMX.

13. MICRÓFONO INTERNO:

el micrófono incorporado se utiliza para sincronizar el espectáculo láser con el ritmo de la música.

14. SENSIBILIDAD DE ENTRADA DE MÚSICA:

música.

Este potenciómetro se utiliza para ajustar la sensibilidad de la entrada de música. Gire el potenciómetro hasta que el láser funcione en sincronización con la

BRITEQ ® 38/51 CLUB LASER 7

ESPAÑOL MANUAL DE USUARIO

15. CONTROL DE TAMAÑO X/Y:

utilice estos controles para adaptar el tamaño de los gráficos proyectados a las dimensiones del recinto. Puede cambiar el tamaño vertical y horizontal de forma independiente.

16. CONTROL DE REFLEJO X/Y:

utilice estos controles para reflejar (invertir) las proyecciones. Esto es útil por ejemplo al proyectar gráficos desde detrás de una pantalla transparente.

17. ENTRADA ILDA:

se utiliza para conectar el láser a una interfaz homologada ILDA de un ordenador, consulte más abajo para obtener más información.

18. ILDA DE CONEXIÓN:

para vincular la señal ILDA con la siguiente unidad “Club laser 7”.

19. SALIDA DE LÁSER:

aquí el haz de láser sale de la carcasa, asegúrese de no mirar NUNCA dentro de la unidad a través de esta apertura mientras el efecto láser está encendido.

20. LED DE ALIMENTACIÓN:

21. LED DE DMX:

muestra si la unidad está encendida.

el indicador está encendido cuando el láser detecta una señal DMX.

22. ETIQUETA DE ADVERTENCIA:

al haz)”

“Caution – Class 3B laser (Precaución – Láser de clase 3B). Laser

Radiation when open (Radiación láser durante la apertura). Avoid exposure to beam. (Evitar exposición

23. ETIQUETA DE ADVERTENCIA:

“Laser Radiation (Radiación láser). Avoid exposure to beam. (Evitar exposición al haz) Class 3B laser product (Producto láser de clase 3B)”

24. SEÑAL DE ADVERTENCIA LÁSER:

utilizado por personal experimentado.

25. ETIQUETA DE ADVERTENCIA:

advierte sobre un láser potencialmente peligroso cuando no es

“Laser Aperture (Apertura del láser)”

MONTAJE SUPERIOR

Importante: La instalación sólo debe llevarse a cabo por personal técnico cualificado. Una instalación incorrecta puede provocar lesiones graves y/o daños en la propiedad. ¡El montaje superior requiere mucha experiencia! Deben respetarse los límites de carga de funcionamiento, deben utilizarse materiales de instalación homologados, el dispositivo instalado debe inspeccionarse regularmente por su seguridad.

Asegúrese de que debajo del área del lugar de instalación no existan personas durante el montaje, desmontaje o mantenimiento.

Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o líquidos inflamables. El aparato debe colocarse

a al menos 50 cm

de las paredes.

El dispositivo debe instalarse lejos del alcance de las personas y de las áreas exteriores donde éstas puedan andar o sentarse.

Antes del montaje asegúrese de que el área de la instalación puede soportar una carga mínima de 10 veces el peso de la unidad.

BRITEQ ® 39/51 CLUB LASER 7

ESPAÑOL MANUAL DE USUARIO

Utilice siempre un cable de seguridad homologado que pueda soportar 12 veces el peso del dispositivo cuando instale la unidad. Este accesorio de seguridad secundario debe instalarse de forma que ninguna pieza de la instalación pueda caerse más de 20 cm si falla el accesorio principal.

El dispositivo debe fijarse correctamente; ¡un montaje con giro libre es peligroso y no debe considerarse!

No cubra ninguna abertura de ventilación puesto que podría producirse un sobrecalentamiento de la unidad.

El operario debe asegurarse de que las instalaciones relacionadas con la seguridad sean aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones deberán inspeccionarse anualmente por una persona cualificada para asegurar que la seguridad es óptima.

PRECAUCIÓN: DAÑOS OCULARES:

Coloque siempre el láser de forma que las personas no puedan mirar directamente los haces láser. La instalación deberá garantizar que el haz no entre en contacto con las personas.

HOW TO SET UP AND CONTROL THE UNIT

Regular breaks during operation are essential to maximize the life of this device as it is not designed for continual use.

Do not switch the unit on and off in short time intervals as this reduces the lifetime of the lasers.

Always unplug the unit when it is not used for a longer time.

In the event of serious operating problems, stop using the fixture and contact your dealer immediately.

Important:

Never look directly into the laser beam! Don’t use the effect in the presence of persons suffering from epilepsy.

Good to know:

the first 10 seconds after the laser is switched on, none of the controls can be used!

You can operate the unit in 5 ways:

1) MODO CONTROLADO MEDIANTE LA MÚSICA:

El láser ejecuta una secuencia programada al ritmo de la música.

Seleccione este modo cuando sólo utilice 1 láser (independiente) o cuando el láser se establezca como primera unidad (maestra) en una cadena con varias unidades “Club Laser 7”

Consulte el dibujo de la derecha: coloque el interruptor DIP n°10 en la posición OFF (el ajuste de los demás interruptores DIP no es importante)

2) MODO MAESTRO/ESCLAVO:

Puede conectar varios láseres juntos: coloque la primera unidad de la cadena en “modo de música” y las otras unidades en “modo esclavo” para hacer que funcionen perfectamente sincronizadas.

Una las entradas/salidas DMX de todos los láseres mediante los cables DMX correctos (consulte el dibujo)

La unidad sin cable en la entrada DMX será la unidad maestra: coloque el interruptor DIP n°10 de la unidad maestra en la posición OFF (el ajuste de los demás interruptores DIP no es importante)

En todas las unidades esclavas el interruptor DIP n°10 debe colocarse en la posición ON mientras que los interruptores DIP del 1 al 9 se establecen en OFF (consulte el gráfico)

Ponga la misma música y ajuste el mando MUSIC SENSITIVITY (14) hasta que láser funcione bien al ritmo de la música.

BRITEQ ® 40/51 CLUB LASER 7

ESPAÑOL MANUAL DE USUARIO

3) MODO TOTALMENTE AUTOMÁTICO:

El láser ejecuta automáticamente una secuencia preprogramada.

Consulte el dibujo de la derecha: coloque el interruptor DIP n°9 y 10 en la posición ON (el ajuste de los demás interruptores DIP no es importante)

4) MODO DMX512:

El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipo de iluminación inteligente. Necesita conectar en cadena tipo margarita su controlador

DMX y todos los efectos luminosos conectados con un cable XLR M/F equilibrado de buena calidad. Para evitar un comportamiento anómalo de los efectos luminosos, debido a interferencias, debe utilizar un terminador de 90 Ω a 120 Ω al final de la cadena. Nunca utilice cables divisores en Y, ¡No funcionarán!

Cada efecto en la cadena necesita disponer de su propia dirección de inicio de forma que sepa qué comando del controlador debe descodificar.

Esta es la forma de montar y utilizar el CLUB LASER 7:

Conecte la unidad a un controlador DMX mediante un cable DMX adecuado.

Determine que dirección DMX requiere el láser.

Coloque el interruptor DIP n° 10 en la posición “ON”.

Coloque el interruptor DIP n° 9 en la posición “OFF”.

Deberá establecer la dirección de inicio DMX mediante los interruptores

DIP del 1 al 8. Cada uno de estos interruptores cuanta con un valor

DMX escrito debajo. Puede combinar los valores de estos interruptores para obtener una dirección de inicio entre 001 y 255:

DIP

Valor

#1

1

#2

2

#3

4

#4

8

#5

16

#6

32

#7

64

#8

128

Dirección de inicio = 01

Dirección de inicio = 05

Dirección de inicio = 09

Dirección de inicio = 13

Dirección de inicio = 62

 interruptor 1=ON interruptor 1+3=ON interruptor 1+4=ON interruptor 1+3+4=ON interruptor 2+3+4+5+6=ON valores: 1 valores: 1+4 = 5 valores: 1+8 = 9 valores: 1+4+8 = 13 valores: 2+4+8+16+32 = 62

La pantalla le ayuda a comprobar si la dirección de inicio deseada es correcta.

Una vez que la dirección esté establecida, podrá encender la unidad con el interruptor on/off de red (1).

BRITEQ ® 41/51 CLUB LASER 7

ESPAÑOL

DMX-CONFIGURATION:

MANUAL DE USUARIO

CHANNEL DMX VALUE

0-51

Apagado

52-103

DESCRIPTION

Funcionamiento automático Línea

1

104-155 Funcionamiento automático Punto

2

3

4

5

6

7

8

9

10

156-207

32-63

64-95

96-127

128-159

160-191

120-223

224-255

129-255

0-128

129-255

0-255

0-255

0-31

208-255

0-255

0-128

129-255

0-128

129-255

0-128

129-255

0-128

Modo de sonido Línea

Modo de sonido Punto

125 gráficos preprogramados

Rotación (rotación mediante eje Z)

Ajuste de la velocidad de rotación

Desplazamiento mediante eje Y

Ajuste de la velocidad de balanceo

Balanceo mediante eje X

Ajuste de la velocidad de balanceo

Los gráficos se mueven a lo largo del eje X

Velocidad de desplazamiento

Los gráficos se mueven a lo largo del eje Y

Velocidad de desplazamiento

Velocidad de trazado: lenta a rápida

Velocidad de escaneo: lenta a rápida

Color original

Amarillo

Púrpura

Cian

Blanco

Verde

Rojo

Azul

BRITEQ ® 42/51 CLUB LASER 7

ESPAÑOL MANUAL DE USUARIO

5) CONTROL ILDA:

Este láser pede controlarse mediante cualquier PC equipado con software + hardware compatible con

ILDA. Siempre que la entrada ILDA (17) del láser esté conectada a un controlador compatible con ILDA, cambiará automáticamente al modo de control ILDA. A partir de ese momento, el láser estará controlado completamente por el software ILDA: las posibilidades del ILDA determinará lo que se puede hacer y lo que no…

-

-

-

El software y hardware ILDA están disponibles a través de varios proveedores independientes. Algunas opciones son:

Software PHOENIX (www.bocatec.de)

Software PANGOLIN (www.pangolin.com)

Y muchos otros, en función de lo que necesite y de su economía para adaptarse a sus requisitos …

MANTENIMIENTO

Asegúrese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.

Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfriado.

Durante la inspección deberá comprobar los siguientes puntos:

Todos los tornillos utilizados para instalar el dispositivo y cualquiera de sus piezas deberán apretarse firmemente y no corroerse.

Las carcasas, las fijaciones y los puntos de instalación (techo, suspensiones) no deberán presentar ninguna deformidad.

Cuando una lente óptica esté visiblemente dañada por grietas o rasguños profundos, deberá ser reemplazada.

Los cables de red deberán estar en perfecto estado y deberán reemplazarse inmediatamente incluso si el problema detectado es pequeño.

Para proteger al aparato del sobrecalentamiento, las aletas de refrigeración y las aberturas de ventilación deberán limpiarse mensualmente.

El interior del dispositivo deberá limpiarse anualmente por personal de mantenimiento experimentado.

Atención: ¡Le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por personal cualificado!

ESPECIFICACIONES

Entrada de red:

Fusible:

Consumo total de energía:

Control de sonido:

Conexiones DMX:

Canales DMX:

Dirección de inicio DMX:

Potencia láser:

Escáneres de láser:

Clase de radiación láser:

Estándar de seguridad láser:

Tamaño (An x Al x P):

Peso:

CA 100 ~ 240V, 50/60Hz

250V 1,5A lento (20 mm cristal)

80W

Micrófono interno.

3 clavijas XLR macho / hembra

Canales 10

001  256

Láser CW de 60mW verde ( λ

Láser CW de 300 mW rojo ( λ

Láser CW de 50 mW azul ( λ

= 532 nm)

= 650 nm)

= 473 nm)

Tipo de alta velocidad de 20 kHz

3B

EN60825-1:1994 + A1:2002 + A2:2002

58 cm x 16 cm (30 cm con soporte) x 34 cm

11,9 Kg.

Toda la información está sujeta a cambios sin previo aviso

Puede descargar la última versión de este manual de usuario en nuestra página Web

: www.briteq-lighting.com

BRITEQ ® 43/51 CLUB LASER 7

PORTUGUÊS MANUAL DO UTILIZADOR

MANUAL DO UTILIZADOR

Obrigado por ter adquirido este produto da BRITEQ produto, por favor leia este manual com atenção.

®

. De modo a tirar total proveito das possibilidades deste

CARACTERÍSTICAS

Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações e documentos relevantes foram efectuados pelo fabricante.

Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de espectáculos de luz.

Um soberbo laser de 7 cores equipado com 3 lasers controlados por temperatura: o o o

Laser vermelho 300mW (650nm)

Laser verde 60mW (532nm)

Laser azul 50mW (473nm)

Graças aos varredores de 20kHz o “Club Laser 7” projecta imagens nítidas e estáveis de até 7 cores!

Compatível 100% ILDA para flexibilidade total!

Flight Case adaptada incluída!

Os 5 modos de utilizador tornam este laser muito fácil de usar: o

MUSIC CONTROL: 100% ligar e usar  simplesmente conecte o laser á corrente para iniciar um incrível espectáculo laser baseado nos 128 programas internos! Perfeito para empresas de aluguer!!!

o o o o

MASTER/SLAVE: Várias unidades podem ser usadas em completa sincronia em modo musical: incrível e muito simples de usar!

AUTOMATIC: Todos os programas internos serão ser efectuados, sem necessidade de música

Modo DMX: Defina um endereço DMX e tenha controlo total de todos os programas internos!

Modo ILDA: Conecte o laser a qualquer PC com interface compatível ILDA e use qualquer software profissional laser para criar espectáculos maravilhosos de laser, crie logótipos, etc

Projecções laser podem ser adaptadas ao tamanho do evento com controlos de zoom da imagem X/Y.

Gráficos podem ser espelhados para projecções detrás um ecrã transparente.

Tecnologia laser que permite feixes separados

Perfeito para usar em clubes, discotecas, publicidade, exibições e muito mais …

Em conformidade com a norma EN/IEC 60825-1 para segurança laser

ANTES DE UTILIZAR

Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam

 danos aparentes, não utilize a unidade e contacte o seu revendedor.

Importante:

Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual.

Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste manual.

Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este manual.

Verifique o conteúdo:

Certifique-se que a caixa contém os seguintes artigos:

Manual do utilizador

CLUB LASER 7

Cabo ILDA dB25/dB25

Flight Case

2 chaves (para interruptor activado por chave)

Cabo de alimentação

BRITEQ ® 44/51 CLUB LASER 7

PORTUGUÊS MANUAL DO UTILIZADOR

INSTRUÇÕES DE SEGURANÇA:

CAUTION

ATENÇÃO:

De forma a evitar o risco de choque eléctrico, não remova peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado

O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a presença de voltagem perigosa não isolada no interior do produto que poderá constituir risco de choque eléctrico.

O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o utilizador para a presença de instruções importantes de utilização e manutenção do produto.

Este símbolo significa: utilização unicamente em espaços fechados

Este símbolo significa: Leia instruções

Este símbolo determina: a distância mínima dos objectos iluminados. A distância mínima entre o projector e o objecto iluminado deve ser mais de 1 metro

Proteja o ambiente. Recicle o material desta embalagem.

De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade.

De forma a evitar a formação de condensação no interior da unidade, ao transportá-la para ambiente quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação poderá afectar o desempenho da unidade ou até danificá-la.

Esta unidade destina-se unicamente a utilização em espaços fechados.

Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da unidade, desligue-a de imediato da corrente.

Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.

Evite locais com poeiras. Limpe a unidade regularmente.

Mantenha esta unidade fora do alcance das crianças.

Esta unidade deverá ser operada unicamente por pessoas experientes.

Temperatura ambiente de funcionamento máxima é de 40ºC. Não utilize esta unidade a temperaturas ambientes mais elevadas.

Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e manutenção.

Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo ou antes de efectuar manutenção.

A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações eléctricas e mecânicas do seu país.

Certifique-se que a voltagem a utilizar não é superior à voltagem indicada no painel traseiro da unidade.

O cabo de alimentação deverá estar sempre em perfeitas condições. Desligue a unidade e substitua imediatamente o cabo caso este apresente algum dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a evitar um acidente.

Nunca permita que este cabo entre em contacto com outros cabos!

Utilize sempre um cabo de segurança aprovado ao instalar a unidade.

De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. Não existem peças que possam ser substituídas pelo utilizador.

Nunca

repare um fusível nem tente operar a unidade sem fusível. Substitua

sempre

um fusível danificado por outro com as mesmas características!

Em caso de problemas sérios de funcionamento, interrompa a utilização da unidade e contacte imediatamente o seu revendedor.

A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis.

Caso seja necessário transportar a unidade utilize a embalagem original.

Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade.

Importante:

epilépticas.

Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas

BRITEQ ® 45/51 CLUB LASER 7

PORTUGUÊS MANUAL DO UTILIZADOR

INSTRUÇÕES DE SEGURANÇA LASER:

De acordo com as normas EN 60825-1:1994 + A1:2002 + A2:2002, este laser enquadra-se na categoria

3B. A exposição directa dos olhos pode ser perigosa.

PERIGO: RADIAÇÃO LASER!

Evite exposição directa dos olhos! A radiação laser pode provocar danos nos olhos e/ou na pele. Devem ser tomadas todas as mediadas preventivas para garantir o funcionamento seguro desta unidade laser.

Este tipo de produto é conhecido por laser de espectáculos, emite uma radiação do espectro luminoso compreendida entre 400 e 700nm utilizada para produzir efeitos luminosos em espectáculos de luz.

Esta unidade laser foi construída para que o feixe se mova tão rapidamente que o contacto com os olhos seja muito breve. Por esta razão a utilização deste laser num espectáculo de laser é considerada como segura.

Nunca direccione o feixe para pessoas ou animais. O funcionamento desta unidade deverá ser sempre supervisionado.

Este laser destina-se unicamente a utilização em espectáculos. A utilização de um laser classe 3B só é permitida quando supervisionada por um técnico experiente.

Dependendo da categoria da unidade, operar um produto laser poderá produzir radiação laser passível de provocar danos permanentes nos olhos ou na pele. As normas legais para utilização de produtos laser variam de país para país. O utilizador deverá informar-se sobre as normas legais vigentes no seu pais e aplicá-las.

Tenha em atenção que a

BRITEQ

não poderá ser responsabilizada por danos resultantes de uma instalação incorrecta ou utilização imprudente!

DESCRIÇÃO:

1. INTERRUPTOR ON/OFF:

usado para ligar/desligar a unidade.

2. FONTE DE ALIMENTAÇÃO:

Conector IEC e suporte de fusível integrado. Ligue o cabo de alimentação fornecido a este conector.

3. VENTOINHA (entrada):

usada para arrefecer os componentes dentro da estrutura. Certifique-se que o filtro no interior da ventoinha está sempre no sítio antes de ligar o laser! O filtro deverá ser limpo

BRITEQ ® 46/51 CLUB LASER 7

PORTUGUÊS MANUAL DO UTILIZADOR regularmente! Simplesmente retire a cobertura plástica e limpe o filtro com um aspirador.

4. VENTOINHA (saída):

usada para arrefecer os componentes dentro da estrutura. Certifique-se de nunca tapar esta saída da ventoinha!

5. SUPORTE DE SUSPENSÃO:

Contém 2 parafusos de aperto em ambos os lados para fixar a unidade e um orifício para aplicação de um gancho de montagem.

6. ANEL DE SEGURANÇA:

Utilizado para prender um cabo de segurança quando a unidade é instalada em suspensão (ver parágrafo “instalação em suspensão”)

7. INTERRUPTOR ON/OFF ACTIVADO POR CHAVE:

Usado para ligar/desligar o feixe do laser. Use as chaves para ter a certeza que apenas um operador experiente é capaz de ligar o laser.

8. Entrada INTERLOCK

: Usada para conectar o interruptor opcional de paragem de emergência (ver foto). Quando pressionar este interruptor o raio laser irá desaparecer imediatamente.

IMPORTANTE! Para a sua própria segurança, nós recomendamos que conecte este interruptor opcional!

9. VISOR:

Mostra o endereço DMX seleccionado quando a unidade está em modo DMX. Para além do modo DMX também pode escolher outros 4 modos de funcionamento. Mais informação adiante.

10. INTERRUPTORES DIP-SWITCH:

11. SAÍDA DMX:

cadeia DMX.

Interruptores 1~8 permitem definir o endereço DMX entre 000 e 255.

Interruptores 9 e 10 são usados para seleccionar o modo desejado de utilização.

Conector XLR fêmea de 3 pinos utilizado para ligar o Club Laser a outra unidade na

12. ENTRADA DMX:

Conector XLR macho de 3 pinos utilizado para ligar cabos DMX universais. Esta entrada recebe informações de um controlador DMX.

13. MICROFONE INTERNO:

ritmo da música.

O microfone incorporado é utilizado para sincronizar a apresentação laser ao

14. MUSIC INPUT SENSITIVITY:

Este potenciómetro é usado para ajustar a sensibilidade da entrada de música. Gire o potenciómetro até que o laser trabalhe em sincronia com a música.

15. CONTROLO X/Y SIZE:

Use este controlo para adaptar o tamanho dos gráficos projectados á dimensão do espaço onde vai ser usado. Pode alterar o tamanho vertical e horizontal independentemente.

16. CONTROLO X/Y MIRROR:

Use estes controlos para fazer o reverso das projecções. Por exemplo é útil quando projecta gráficos por detrás de um ecrã transparente.

17. ENTRADA ILDA:

adiante para mais informação.

18. ILDA THROUGH:

usada para conectar o laser a uma interface ILDA certificada de um computador, ver esta saída é para ligar o sinal ILDA á próxima unidade “Club laser 7”.

19. SAÍDA LASER:

Por aqui o feixe laser deixa a estrutura. NUNCA olhe para dentro da unidade através desta abertura enquanto o efeito laser está ligado!

20. POWER LED:

21. DMX LED:

quando está aceso indica que a unidade está ligada.

quando aceso indica que o laser detecta um sinal DMX.

BRITEQ ® 47/51 CLUB LASER 7

PORTUGUÊS MANUAL DO UTILIZADOR

22. AVISO:

“Atenção – Laser Classe 3B. Radiação Laser quando aberto. Evitar exposição ao feixe”.

23. AVISO:

24. AVISO:

“Radiação Laser. Evitar exposição ao feixe. Laser Classe 3B”

Avisa contra um laser potencialmente perigoso quando não for utilizado por operadores experientes.

25. AVISO:

“Saída Laser”

INSTALAÇÃO EM SUSPENSÃO

Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a assegurar a segurança.

Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a instalação e manutenção.

A unidade deve ser instalada fora do alcance das pessoas; afastada de áreas onde as pessoas possam passar ou sentar-se.

Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de

10 vezes o peso da unidade.

Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma parte da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda.

A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada!

Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.

O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está assegurada.

ATENÇÃO PERIGO PARA OS OLHOS:

Posicione sempre o laser para que o público presente não possa olhar directamente para os feixes laser. A instalação deverá assegurar que o feixe não atinge as pessoas

.

INSTRUÇÕES DE FUNCIONAMENTO

Deverá efectuar pausas regulares no funcionamento de forma a prolongar a duração desta unidade visto que esta não está preparada para uma utilização contínua.

Não ligue e desligue a unidade em curtos períodos de tempo, isto reduz o tempo de vida dos lasers!

Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo.

Caso a unidade apresente problemas sérios de funcionamento, interrompa a utilização da unidade e contacte o seu revendedor imediatamente.

Importante:

Nunca olhe directamente o feixe laser! Não utilize este efeito luminoso na presença de pessoas epilépticas.

A SABER:

Nos primeiros 10 segundos depois do Laser ligado, nenhum dos controlos poderá ser usado!

Pode operar a unidade de 5 maneiras:

1) MODO CONTROLADO PELA MÚSICA:

O laser executa uma sequência pré programada ao ritmo da música.

Seleccione este modo quando apenas 1 laser é usado (autónomo) ou quando o laser é colocado como primeira unidade (master) numa série com vários lasers “Club Laser 7”.

Consulte a figura da direita: coloque o interruptor nº10 na posição OFF (a posição dos outros interruptores não é importante).

2) MODO MASTER/SLAVE:

Pode conectar vários laser juntos. Por favor coloque a primeira unidade da série em “Music mode” e todas as outras unidades em “Slave mode” para as fazer trabalhar em perfeita sincronização!

BRITEQ ® 48/51 CLUB LASER 7

PORTUGUÊS MANUAL DO UTILIZADOR

Ligue as entradas/saídas DMX de todos os laser com cabos DMX adequados (ver figura).

A unidade sem cabo na entrada DMX será o Master: coloque o interruptor nº10 do master na posição OFF (a posição dos outros interruptores não é importante)

Nas unidades Slave o interruptor nº10 deverá ser colocado na posição

ON enquanto os interruptores 1 a 9 estão definidos para OFF (consulte a figura)

Coloque alguma música e ajuste o controlo MUSIC SENSITITY (14) até que o laser funcione bem ao ritmo da música.

3) MODO FULL AUTOMATIC:

O laser executa automaticamente uma sequência pré programada.

Consulte a figura á direita: coloque os interruptores nº9 e 10 na posição

ON (posição dos outros interruptores não é importante)

4) MODO DMX512:

O protocolo DMX é um sinal de alta velocidade amplamente utilizado para controlar equipamento de luz inteligente. É necessário ligar o controlador DMX e todos os efeitos luminosos em cadeia utilizando cabo balanceado XLR M/F de boa qualidade.

De forma a evitar que os efeitos luminosos tenham um comportamento estranho devido a interferências, deverá utilizar um terminal de 90 Ω a 120 Ω no final da cadeia.

Nunca utilize seccionadores de cabo em Y, essa solução não irá funcionar!

Cada efeito luminoso na cadeia tem de ter o seu próprio endereço inicial DMX de forma a poder descodificar os comandos do controlador a ela destinados.

Como configurar e utilizar o CLUB LASER 7

:

Ligue a unidade a um controlador DMX utilizando um cabo DMX adequado.

Defina qual o endereço DMX utilizado pelo laser.

Coloque o DIP-switch número 10 na posição “ON”.

Coloque o DIP-switch número 9 na posição “OFF”.

Defina o endereço inicial com os interruptores DIP-switch 1 a 8. Sob cada um destes correspondente.

É interruptores possível está combinar indicado o valor o valor

(value)

DMX destes interruptores de forma a obter um endereço inicial entre 001 e 255:

Dip #1 #2 #3 #4 #5 #6

Valor 1 2 4 8 16 32

#7

64

Endereço inicial = 01

Endereço inicial = 05

Endereço inicial = 09

Endereço inicial = 13

 switch 1=ON valores: 1 switch 1+3=ON switch 1+4=ON switch 1+3+4=ON valores: 1+4 = 5 valores: 1+8 = 9 valores: 1+4+8 = 13

#8

128

Endereço inicial = 62  switch 2+3+4+5+6=ON valores: 2+4+8+16+32 = 62

O visor permite verificar se o endereço inicial pretendido está correcto.

Assim que o endereço esteja definido pode ligar a unidade através do interruptor on/off (1).

BRITEQ ® 49/51 CLUB LASER 7

PORTUGUÊS

CONFIGURAÇÃO DMX:

MANUAL DO UTILIZADOR

CANAL DMX VALOR DMX

0-51

Desligado

52-103

DESCRIÇÃO

Modo Automático Linhas

1

104-155 Modo Automático Pontos

2

3

4

5

6

7

8

9

10

156-207

32-63

64-95

96-127

128-159

160-191

120-223

224-255

129-255

0-128

129-255

0-255

0-255

0-31

208-255

0-255

0-128

129-255

0-128

129-255

0-128

129-255

0-128

Modo Som Linhas

Modo Som Pontos

125 Gráficos pré programados

Rotação (rotação no eixo Z)

Ajuste da velocidade da rotação

Rolamento pelo eixo Y

Ajuste da velocidade de rolamento

Rolamento pelo eixo x

Ajuste da velocidade de rolamento

Gráficos movem-se ao longo do eixo X

Velocidade do movimento

Gráficos movem-se ao longo do eixo Y

Velocidade do movimento

Velocidade desenho: lento – rápido

Velocidade varrimento: lento – rápido

Cor original

Amarelo

Roxo

Cyan

Branco

Verde

Vermelho

Azul

BRITEQ ® 50/51 CLUB LASER 7

PORTUGUÊS MANUAL DO UTILIZADOR

5) CONTROLO ILDA:

Este laser pode ser controlado por qualquer PC equipado com software + hardware compatível ILDA.

Assim que a entrada ILDA (17) do laser estiver conectada com um controlador compatível ILDA, irá automaticamente mudar para modo controlo ILDA. A partir deste momento o laser irá ser completamente controlado pelo software ILDA: as possibilidades do software ILDA irão determinar o que pode fazer ou não…

-

-

-

ILDA software e hardware estão disponíveis a partir de alguns fornecedores independentes. Algumas escolhas possíveis são:

PHOENIX software (www.bocatec.de)

PANGOLIN software (www.pangolin.com)

E muitas outras. É consigo e com as suas finanças ver o que é melhor para as suas necessidades…

MANUTENÇÃO

Certifique-se que sob a área de instalação da unidade não irão passar pessoas durante a manutenção.

Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça.

Durante a inspecção deverá verificar os seguintes pontos:

Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente e não poderão estar corroídos.

A cobertura da unidade, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão apresentar qualquer deformação.

Caso uma lente apresente danos visíveis como fendas ou riscos profundos, deverá ser substituída imediatamente.

O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pequeno dano.

As ventoinhas de arrefecimento e os orifícios de ventilação deverão ser limpos todos os meses de modo a evitar que unidade sobreaqueça.

O interior do aparelho deverá ser limpo anualmente por pessoas qualificadas.

Atenção: Recomendamos vivamente que a limpeza do interior da unidade seja efectuada por pessoal qualificado!

ESPECIFICAÇÕES

Entrada alimentação:

Fusível:

Consumo potência total:

Controlo Som:

Ligações DMX:

Canais DMX:

Endereço inicial DMX:

Potência Laser:

Laser:

Classe radiação do Laser:

Norma segurança Laser:

Tamanho (LxAxD):

Peso:

AC 100~240V, 50/60Hz

250V 1.5A (vidro 20mm) fusão lenta

80W

Microfone interno

3pinos XLR macho / fêmea

10 canais

001  256

60mW laser Verde CW

300mW laser Vermelho CW (λ = 650nm)

50mW laser Azul CW ( λ

(λ = 532nm)

= 473nm) alta velocidade tipo 20kHz

3B

EN60825-1:1994 + A1:2002 + A2:2002

58cm x 16cm (30cm com suporte) x 34cm

11,9kg

Estas informações estão sujeitas a alterações sem aviso prévio

Pode fazer download da versão mais recente deste manual no nosso site:

www.briteq-lighting.com

BRITEQ ® 51/51 CLUB LASER 7

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
