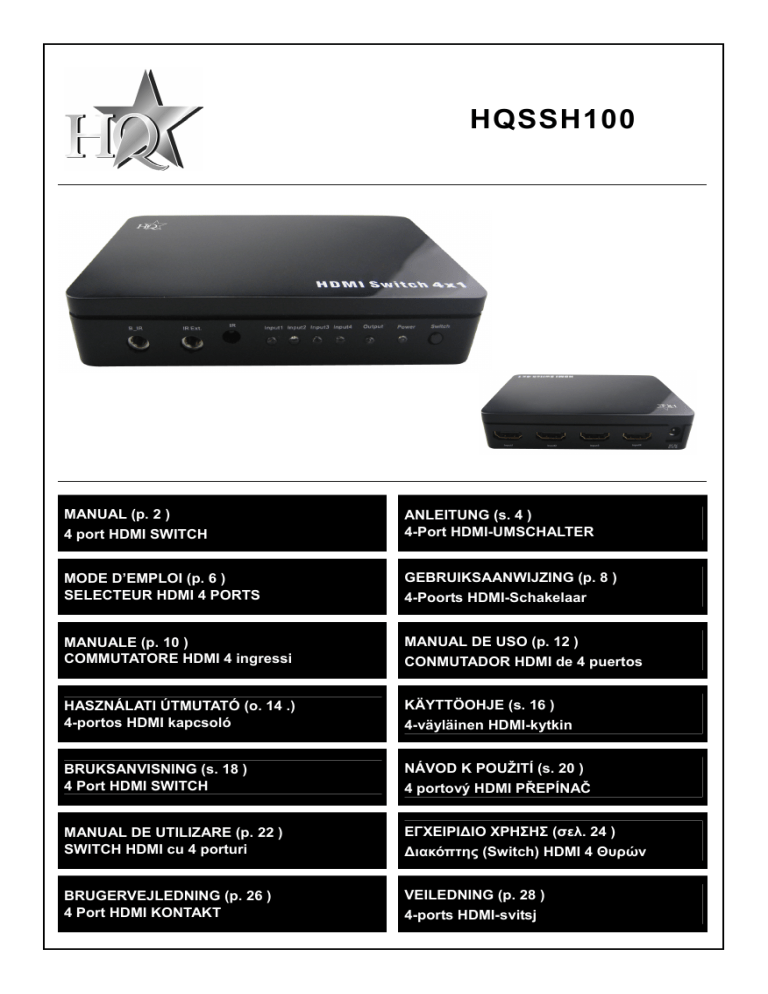

HQSSH100
MANUAL (p. 2 )
4 port HDMI SWITCH
ANLEITUNG (s. 4 )
4-Port HDMI-UMSCHALTER
MODE D’EMPLOI (p. 6 )
SELECTEUR HDMI 4 PORTS
GEBRUIKSAANWIJZING (p. 8 )
MANUALE (p. 10 )
COMMUTATORE HDMI 4 ingressi
MANUAL DE USO (p. 12 )
HASZNÁLATI ÚTMUTATÓ (o. 14 .)
4-portos HDMI kapcsoló
KÄYTTÖOHJE (s. 16 )
BRUKSANVISNING (s. 18 )
4 Port HDMI SWITCH
NÁVOD K POUŽITÍ (s. 20 )
MANUAL DE UTILIZARE (p. 22 )
SWITCH HDMI cu 4 porturi
ΕΓΧΕΙΡΙ∆ΙΟ XPHΣHΣ (σελ. 24 )
BRUGERVEJLEDNING (p. 26 )
4 Port HDMI KONTAKT
VEILEDNING (p. 28 )
4-Poorts HDMI-Schakelaar
CONMUTADOR HDMI de 4 puertos
4-väyläinen HDMI-kytkin
4 portový HDMI PŘEPÍNAČ
∆ιακόπτης (Switch) HDMI 4 Θυρών
4-ports HDMI-svitsj
ENGLISH
4 port HDMI SWITCH
Introduction:
This is a digital audio/video switching device. It switches and transmits audio/video signals for devices
that have a HDMI interface. This device is wireless so there are no connection wires and it it easy to
control. This device allows users to enjoy high quality audio/video.
Features:
•
HDMI input connector:
4x HDMI type A 19 pin female
•
HDMI output connector:
1x HDMI type A 19 pin female
•
Operation function:
Push button or remote control
•
Supports:
Up to Full HD 1080p
•
Supports:
Deep colour 24/36bit
•
Supports:
LP CM/Dolby-AC3/DTS7.1/DSD
•
HDMI HDCP 1.2 compliant: Any switch must pass HDCP data between source and monitor
•
Plug and play:
No software installation required. Installs in minutes
Setup description:
•
Connects a HDMI cable to the HDMI interface connector of an output device such as a DVD
player or set-top box.
•
Connects the other end of the HDMI cable to the input port of this switch. Remembers which input
port is connected to which device.
•
Turn on the devices and TV and make your selection to view your choice of device.
Operation description:
A choice can be made by pushing the selection button on the front of the switch, or by selecting the
appropriate button on the remote control. An indication light will burn for selected input channel.
Connections:
Display
HDMI 4x1 Switch
Source device
2
Safety precautions:
To reduce risk of electric shock, this product should ONLY be
opened by an authorized technician when service is required.
Disconnect the product from mains and other equipment if a
problem should occur. Do not expose the product to water or
moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or damage
caused due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system for
these products.
3
DEUTSCH
4-Port HDMI-UMSCHALTER
Einleitung:
HQSSH100 ist ein digitaler Audio-/Video-Umschalter. Es können damit bis zu 4 Geräte mit
HDMI-Schnittstellen an einen Flachbildschirm angeschlossen werden.
Der Umschalter überträgt und schaltet die Audio-/Videosignale der angeschlossenen Geräte.
Merkmale:
•
HDMI Eingänge:
4x HDMI Typ A 19-polige Buchse
•
HDMI Ausgänge:
1x HDMI Typ A 19-polige Buchse
•
HDMI HDCP 1.2 konform:
Jeder Schalter muss HDCP-Daten zwischen Quelle
und Monitor durchlassen
•
Bedienung:
Drucktaste oder Fernbedienung
•
Unterstützt:
Bis zu Full HD 1080p
•
Unterstützt:
Farbtiefe 24 Bit/36 Bit
•
Unterstützt:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Plug und Play:
Keine Softwareinstallation notwendig
In wenigen Minuten installiert
Anschlüsse:
•
Schließen Sie ein HDMI-Kabel an den HDMI-Ausgang eines Ausgabegerätes, wie einem
DVD-Player oder einer Set-Top-Box an.
•
•
Schließen Sie ein HDMI-Kabel an den HDMI-Eingang des Flachbildschirms an .
Schließen Sie das andere Ende der HDMI-Kabel der Quellen an die Eingänge dieses
Umschalters an. Vergessen Sie nicht, welcher Eingangs-Port an welches Gerät angeschlossen
ist.
•
Schließen Sie das andere Ende des HDMI-Kabels vom Flachbildschirm an den Ausgang dieses
Umschalters an.
•
Schalten Sie die Geräte und den Flachbildschirm ein. Wählen Sie das Gerät, dass Sie anzeigen
möchten.
Beschreibung der Inbetriebnahme:
Durch Drücken der Auswahltaste auf der Vorderseite des Umschalters oder mit der entsprechenden
Taste auf der Fernbedienung kann die Quelle ausgewählt werden. An dem ausgewählten
Eingangskanal (Quelle) leuchtet eine Anzeigelampe auf.
4
Anschlüsse:
Flachbildschirm
HDMI 4x1
Umschalter
Quellgeräte (Blu-Ray,
Konsole, Receiver etc.)
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte
dieses Produkt AUSSCHLIESSLICH von einem autorisierten
Techniker geöffnet werden. Bei Problemen trennen Sie das
Gerät bitte von der Spannungsversorgung und von anderen
Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit
Wasser oder Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen
Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
5
FRANÇAIS
SELECTEUR HDMI 4 PORTS
Introduction :
Cet appareil est un sélecteur audio/vidéo numérique. Il sélectionne et transmet le signal audio/vidéo
sur des appareils dotés d’une interface HDMI. Ce dispositif élimine le besoin de connexions câblées et
de commandes complexes. Grâce à lui, les utilisateurs peuvent bénéficier d’une audio et vidéo de
qualité.
Caractéristiques :
• Prise d’entrée HDMI :
4 prises HDMI femelles à 19 broches de type A
• Prise de sortie HDMI :
1 prise HDMI femelle à 19 broches de type A
• Conformité HDMI HDCP 1.2 :
tout commutateur doit transmettre les données HDCP entre la
source et l’écran
• Fonctionnement :
Bouton ou télécommande
• Prend en charge :
jusqu’à Full HD 1080p
• Prend en charge :
Deep colour 24bit/36bit
• Prend en charge :
LP CM/Dolby-AC3/DTS7.1/DSD
• Plug and play :
Aucune installation de logiciel requise
La mise en place ne prend que quelques minutes
Description de la configuration :
•
Raccorder un câble HDMI à la prise d’interface HDMI d’un périphérique de sortie, un lecteur DVD
ou un décodeur, par exemple.
•
Raccorder l’autre extrémité du câble HDMI au port de sortie de ce sélecteur. Le sélecteur sait à
quel périphérique est raccordé tel port d’entrée.
•
Mettre les appareils et le téléviseur en marche et choisir un appareil source.
Description du fonctionnement :
La sélection peut se faire à partir de la touche de sélection sur la façade du sélecteur, ou à partir de la
télécommande en utilisant la touche qui convient. Un témoin lumineux correspondant au canal d'entrée
sélectionné s’allume.
6
Branchements :
Ecran
Sélecteur HDMI 4x1
Appareils source
Consignes de sécurité :
Pour réduire le risque de choc électrique, ce produit ne doit être
ouvert que par un technicien qualifié si une réparation s’impose.
Débranchez l’appareil et les autres équipements du secteur s’il
y a un problème. Ne pas exposer l’appareil à l’eau ni à
l’humidité.
Entretien :
Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
Conservez ce manuel et l’emballage pour toute référence ultérieure.
Attention :
Ce symbole figure sur l’appareil. Il signifie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour
ce genre de produits.
7
NEDERLANDS
4-Poorts HDMI-Schakelaar
Inleiding:
Dit is een digitale audio/video schakelinrichting, die audio-/ videosignalen voor apparaten met een
HDMI-poort bestuurt. Dit is een draadloos, eenvoudig te besturen apparaat. Het biedt gebruikers de
mogelijkheid om van hoge audio- en videokwaliteit te genieten.
Kenmerken:
•
HDMI-ingangsaansluiting:
4x HDMI type A 19pins vrouwelijk
•
HDMI-uitgangsaansluiting:
1x HDMI type A 19pins vrouwelijk
•
Bedieningsfunctie:
Druk op de knop of afstandsbediening
•
Ondersteunt:
Tot Full HD 1080p
•
Ondersteunt:
Kleurdiepte 24/36bit
•
Ondersteuning:
LP CM/Dolby-AC3/DTS7.1/DSD
•
HDMI-HDCP 1.2 compatibel:
Elke schakelaar moet HDCP gegevens tussen
bron en monitor verzenden
•
Plug & play:
Binnen enkele minuten geïnstalleerd zonder software-installatie
Setup-instructies:
•
Sluit een HDMI-kabel aan op de HDMI-poort van een uitgangsapparaat, zoals een DVD-speler of
set-top box.
•
Sluit het andere uiteinde van de HDMI-kabel aan op de schakeluitgang, maar vergeet niet welke
ingangspoort met welke apparaat verbonden is.
•
Zet de TV en het apparaat aan en kies een apparaat om te bekijken.
Werking:
Er kan een keuze worden gemaakt door de keuzeknop op de voorzijde van de schakelaar in te drukken,
of door de juiste knop op de afstandsbediening te selecteren. Een indicatielampje voor het
geselecteerde ingangskanaal licht op.
Aansluitingen:
Scherm
HDMI 4x1 Schakelaar
Bronapparaat
8
Veiligheidsvoorzorgsmaatregelen:
Om het risico op elektrische schokken te voorkomen mag dit
product ALLEEN worden geopend door een erkende technicus
wanneer er onderhoud nodig is. Koppel het product los van de
elektrische voeding en van andere apparatuur als zich
problemen voordoen. Stel het product niet bloot aan water of
vocht.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de
garantie.
Algemeen:
Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
Bewaar deze gebruiksaanwijzing voor latere raadpleging.
Let op:
Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en
elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort
producten zijn er speciale inzamelingspunten.
9
ITALIANO
COMMUTATORE HDMI 4 ingressi
Descrizione:
Questo dispositivo è un commutatore audio/video digitale. Commuta e trasmette il segnale audio/video
per dispositivi dotati di interfaccia HDMI. Grazie a questo dispositivo non è più necessario collegare e
scollegare i cavi e non sono più richiesti comandi complessi. Questo dispositivo consente agli utenti di
avere audio e video di alta qualità.
Caratteristiche:
•
Ingresso HDMI:
4 connettori HDMI tipo A 19 pin femmina
•
Uscita HDMI:
1 connettore HDMI tipo A 19 pin femmina
•
Conforme HDMI HDCP 1.2: Ogni commutatore deve trasmettere i dati HDCP tra
sorgente e schermo
•
Funzione operativa:
Pulsante o telecomando
•
Supporta:
Full HD fino a 1080p
•
Supporta:
Profondità colore 24/36 bit
•
Supporta:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Plug and play:
Non è necessaria l'installazione di software
Il montaggio richiede solo qualche minuto
Descrizione della configurazione:
•
Collegare un cavo HDMI al connettore HDMI di un dispositivo di uscita, ad esempio un lettore
DVD o un set-top box.
•
Collegare l'altra estremità del cavo HDMI a una porta d'ingresso del commutatore.
Ricordarsi la porta d'ingresso e il corrispondente dispositivo a essa collegato.
•
Accendere i dispositivi e la TV e selezionare il dispositivo che si desidera visualizzare.
Funzionamento:
È possibile eseguire una selezione premendo il pulsante di selezione, situato sul pannello frontale del
commutatore, oppure selezionando l'apposito tasto sul telecomando. Una spia luminosa indicherà il
canale d’ingresso selezionato.
10
Connessioni:
Schermo
Commutatore
HDMI 4x1
Dispositivo
sorgente
Precauzioni di sicurezza:
Per ridurre il rischio di shock elettrico, questo prodotto
dovrebbe essere aperto SOLO da un tecnico autorizzato
quando è necessario ripararlo. Scollegare il prodotto
dall’alimentazione e da altri apparecchi se dovesse esserci un
problema. Non esporre il prodotto ad acqua o umidità.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del
prodotto o a danni determinati dall’uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono
riconosciuti come tali in questo documento.
Tenere questo manuale e la confezione per riferimento futuro.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed
elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un
sistema di raccolta differenziata.
11
ESPAÑOL
CONMUTADOR HDMI de 4 puertos
Introducción:
Este es un dispositivo de conmutación digital para audio/vídeo. Conmuta y transmite la señal de
audio/vídeo para dispositivos que cuentan con una interfaz HDMI. Con este dispositivo, no se tienen
cables de conexión y no se necesita ningún control complejo. Este dispositivo permite a los usuarios
disfrutar de audio/vídeo de alta calidad.
Características:
•
Conector de entrada HDMI:
4 HDMI tipo A de 19 espigas hembra
•
Conector de salida HDMI:
1 HDMI tipo A de 19 espigas hembra
•
HDMI HDCP 1.2 compatible:
cualquier conmutador debe transferir datos HDCP
entre la fuente y el monitor
•
Función de operación:
pulse el botón o mando a distancia
•
Compatible con:
hasta HD 1080p completo
•
Compatible con:
color profundo de 24bit/36bit
•
Compatible con:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Conecte y use:
no se necesita software de instalación. Se instala en minutos
Descripción del ajuste:
•
Conecte un cable HDMI a un conector de interfaz HDMI de un dispositivo de salida, tal como un
reproductor de DVD o un decodificador numérico para TV.
•
Conecte el otro extremo del cable HDMI en el puerto de entrada de este conmutador.
Recuerda el puerto de entrada conectado con cada dispositivo.
•
Encienda los dispositivos y el TV y haga su selección para visualizar su dispositivo preferido.
Descripción de la operación:
Una preferencia puede hacerse pulsando el botón de selección al frente del conmutador o
seleccionando el botón apropiado en el mando a distancia. Una luz indicadora se encenderá en el
canal de entrada seleccionado.
Conexiones:
Pantalla
1 Conmutador para
4 HDMI
12
Dispositivo
fuente
Medidas de seguridad:
Para reducir el peligro de descarga eléctrica, este producto
SÓLO lo debería abrir un técnico autorizado cuando necesite
reparación. Desconecte el producto de la toma de corriente y
de los otros equipos si ocurriera algún problema. No exponga
el producto al agua ni a la humedad.
Mantenimiento:
Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones
realizadas al producto o daños provocados por un uso incorrecto del producto.
General:
Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a
nombre de sus titulares correspondientes, reconocidos como tal.
Conserve este manual y el embalaje en caso de futura necesidad.
Atención:
Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y
electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un
sistema de recogida individual para este tipo de productos.
13
MAGYAR
4-portos HDMI kapcsoló
Bevezetés:
Ez egy digitális audió/videó kapcsoló. Hang- és képjelek irányítására és HDMI csatlakozós
készülékekre továbbítására használható. A készülék összekötő kábelek és bonyolult vezérlők nélkül
használható. A felhasználók kiváló minőségben élvezhetik a kapcsolóval továbbított hang- és
képjeleket.
Funkciók:
•
HDMI bemeneti csatlakozó:
4x HDMI típusú A 19-érintkezős aljzat
•
HDMI kimeneti csatlakozó:
1x HDMI típusú A 19-érintkezős aljzat
•
HDMI HDCP 1.2 kompatibilis:
a kapcsolónak HDCP adatokat kell továbbítania a forrás
és a monitor között
•
Működtetés:
Nyomógombbal vagy távirányítóval
•
Képminőség:
akár teljes HD 1080p
•
Színmélység:
24/36 bites
•
A következőket támogatja:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Plug and play:
Nem igényel szoftvertelepítést. Percek alatt üzembe állítható
A készülék üzembehelyezése:
•
Kössön egy HDMI kábelt a jelforrásként használt készülék, például DVD-lejátszó vagy set-top
box HDMI kimenőcsatlakozójára.
•
Kösse a HDMI kábel másik végét e kapcsoló bemeneti csatlakozójára. Írja fel vagy jegyezze meg,
melyik bemeneti csatlakozót melyik jelforrásra kötötte.
•
Kapcsolja be a kapcsolót, a jelforrásokat és a TV-készüléket, és válassza ki a jelforrást.
A használat leírása:
A jelforrást a kapcsoló előlapján vagy a távirányítón levő megfelelő gomb megnyomásával választhatja
ki. Kigyullad a kiválasztott bemenőcsatorna jelzőlámpája.
Bekötés:
Monitor
HDMI 4x1 kapcsoló
Jelforrás
14
Biztonsági óvintézkedések:
Az áramütés veszélyének csökkentése érdekében ezt a
terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel.
Hiba esetén húzza ki a termék csatlakozóját a konnektorból,
és kösse le más berendezésekről. Vigyázzon, hogy ne érje a
terméket víz vagy nedvesség.
Karbantartás:
Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.
Jótállás:
Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék
helytelen használata miatt bekövetkező károkért.
Általános tudnivalók:
A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve,
azokat ennek tiszteletben tartásával említjük.
Őrizze meg ezt az útmutatót és a csomagolást.
Figyelem:
Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és
elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön
begyűjtő létesítmények végzik.
15
SUOMI
4-väyläinen HDMI-kytkin
Johdanto:
Tämä laite on digitaalinen audio/video-kytkin. Laite vaihtaa ja lähettää audio/video-signaalia laitteille,
jotka ovat HDMI-yhteensopivia. Laite on helppokäyttöinen ja laitteen avulla käyttäjät voivat nauttia
korkeatasoisesta audion/videon toistosta.
Ominaisuudet:
•
HDMI-liitin:
4 x HDMI tyyppi A 19-pinninen naarasliitin.
•
HDMI-lähtöliitin:
1 x HDMI tyyppi A 19-pinninen naarasliitin.
•
HDMI HDCP 1.2 -yhteensopiva:
kytkimet siirtävät HDCP-dataa lähteen ja näytön välillä
•
Toimintatapa:
Etupanellin painikkeilla tai kaukosäätimellä
•
Tuettu kuvatarkkuus:
enimmillään Full HD 1080p
•
Tuettu kuvatarkkuus:
Deep colour 24-/36-bittinen
•
Tuettu ääniformaatti:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Plug and Play:
Ei ohjelmistojen asentamista
Asennus tapahtuu muutamassa minuutissa
Asennus:
•
Liitä HDMI-johto lähdelaitteen, esim DVD-soittimen tai digitaalivirittimen HDMI-liitäntään.
•
Liitä HDMI-johdon toinen pää kytkimen tuloliittimeen. Paina mieleesi mikä tuloportti on liitettynä
mihinkin laitteeseen.
•
Kytke lähdelaitteet ja näytöt päälle ja valitse käytettävä lähdelaite.
Käyttö:
Voit valita lähdelaitteen painamalla kytkimen valintapainiketta tai valitsemalla lähdelaitteen
kaukosäätimellä. Ilmaisinvalo palaa valitun tulokanavan kohdalla.
Liitännät:
Näyttö
HDMI 4x1 -kytkin
Lähdelaite
16
Turvallisuuteen liittyvät varoitukset:
Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu
huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos
ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.
Älä altista laitetta vedelle äläkä kosteudelle.
Huolto:
Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.
Takuu:
Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen
väärinkäytön takia.
Yleistä:
Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä
tuotemerkkejä ja niitä on käsiteltävä sellaisina.
Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.
Huomio:
Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita
saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen
keräysjärjestelmä.
17
SVENSKA
4 Port HDMI SWITCH
Introduktion:
Detta är en switchenhet för växling mellan digitalt ljud och video. Den växlar och överför ljud/videosignaler för enheter som har ett HDMI-gränssnitt. Du behöver inga anslutningar till denna enhet och
inga sammankopplade eller externa system för att kunna njuta av högkvalitativt ljud/video.
Funktioner:
•
HDMI-ingång:
4x HDMI typ A 19-pin hona
•
HDMI-utgång:
1x HDMI typ A 19-pin hona
•
HDMI HDCP 1.2 kompatibel: switch måste passera mellan källa och bildskärm för HDCP-data
•
Operationell funktion:
Tryck på knappen eller fjärrkontroll
•
Stödjer:
Full HD 1080p
•
Stödjer:
Djupa färger 24bit/36bit
•
Stödjer:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Installera och starta:
Ingen installation krävs. Installeras på några minuter
Installation:
•
Anslut en HDMI-kabel till kontakten för HDMI-gränssnittet med en uteffekt av enhet, t.ex en
DVD-spelare eller set-top box.
•
Anslut andra änden av HDMI-kabeln till ingångsporten på denna switch. Kom ihåg vilken enhet
som är ansluten till vilken enhet.
•
Slå på alla enheter och TV:n och välj vilken enhet du vill visa.
Genomförande:
Ett val kan göras genom att trycka på väljknappen på framsidan av switchen, eller genom att välja
lämplig knapp på fjärrkontrollen. En ljusindikator kommer att lysa på utvalda ingångskanaler.
Anslutningar:
TV-skärm
HDMI 4x1 Switch
Källenhet
18
Säkerhetsanvisningar:
För att minska risken för elektriska stötar bör denna produkt
ENDAST öppnas av behörig tekniker när service behövs.
Dra ut strömkabeln från eluttaget och koppla ur all annan
utrustning om något problem skulle uppstå. Utsätt inte
produkten för vatten eller fukt.
Underhåll:
Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller
slipmedel.
Garanti:
Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på
grund av felaktig användning av denna produkt.
Allmänt:
Utseende och specifikationer kan komma att ändras utan föregående meddelande.
Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare
och är härmed erkända som sådana.
Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.
Obs!
Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska
produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem
för dessa produkter.
19
ČESKY
4 portový HDMI PŘEPÍNAČ
Popis:
Tento HDMI přepínač slouží k přepínání digitálních audio/video signálů. Přepíná a vysílá signál
k zařízením s HDMI rozhraním. Toto zařízení nevyžaduje žádné další propojovací kabely ani složité
ovládání. Přepínač umožňuje kvalitní distribuci digitálního audio/video signálu a poskytuje uživateli
maximum zážitků z provozu jeho HDMI komponent.
Vlastnosti:
•
Vstupní HDMI konektor:
4 x HDMI typu A s 19 piny (zásuvka)
•
Výstupní HDMI konektor:
1 x HDMI typu A s 19 piny (zásuvka)
•
Kompatibilní s HDMI HDCP 1.2:
Jakýmkoliv kanálem mohou procházet HDCP data
ze zdroje signálu do monitoru.
•
Způsob ovládání:
Tlačítko a dálkové ovládání
•
Podporuje:
až 1080p Full HD
•
Podporuje:
Barevná hloubka 24/36 bit
•
Podporuje:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Funkce připoj a pracuj (plug and play): Není nutná instalace software
Výrobek je připraven k použití během několika minut
Popis nastavení:
•
Připojte HDMI kabel ke konektoru HDMI vašeho výstupního zařízení jako je např. DVD přehrávač
nebo set-top box.
•
Připojte druhý konec HDMI kabelu do vstupního portu tohoto přepínače. Zapamatujte si pořadí
zapojení vašich zařízení ke vstupním portům přepínače.
•
Zapněte zařízení a televizi a na přepínači zvolte požadované zařízení které bude zobrazeno.
Pokyny k obsluze:
Volbu zařízení, které bude zobrazeno lze provést tlačítkem výběru v přední části přepínače nebo
stisknutím příslušného tlačítka na dálkovém ovládání. U vybraného vstupního kanálu se rozsvítí
indikátor.
Připojení:
Displej
HDMI přepínač 4 x 1
Zdrojové zařízení
20
Bezpečnostní opatření:
Abyste snížili riziko úrazu elektrickým šokem, měl by být tento
výrobek otevřen POUZE autorizovaným technikem, je-li to
nezbytné. V případě, že dojde k závadě, odpojte výrobek ze
sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo
vlhkosti.
Údržba:
K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.
Záruka:
Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením
ruší platnost záruční smlouvy.
Obecné upozornění:
Design a specifikace výrobku mohou být změněny bez předchozího upozornění.
Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou
chráněny zákonem.
Pro budoucí použití uschovejte tento návod a obal.
Upozornění:
Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s
nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti
vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná
střediska.
21
ROMÂNĂ
SWITCH HDMI cu 4 porturi
Introducere:
Acesta este un dispozitiv de comutare pentru semnal audio/video digital. El comută şi transmite
semnalul audio/video pentru dispozitive cu interfaţă HDMI. Acest dispozitiv elimină necesitatea
cablurilor de conectare, nefiind necesare nici comenzi complexe. El permite utilizatorilor să se bucure
de un semnal audio/video de înaltă calitate.
Caracteristici:
•
Conector de intrare HDMI:
4 conectori mamă HDMI tip A cu 19 pini
•
Conector de ieşire HDMI:
1 conector mamă HDMI tip A cu 19 pini
•
Compatibil HDMI HDCP 1.2: orice switch trebuie să transmită date HDCP între sursă şi monitor
•
Funcţionare:
apăsare pe buton sau pe telecomandă
•
Acceptă:
până la 1080p Full HD
•
Acceptă:
profunzime cromatică de 24 biţi/36 de biţi
•
Acceptă:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Plug and play:
Nu este necesară instalarea de software
Se instalează în câteva minute
Descrierea configurării:
•
Se conectează un cablu HDMI la conectorul de interfaţă HDMI al unui dispozitiv de ieşire cum ar
fi un player DVD sau un receiver TV.
•
Se conectează celălalt capăt al cablului HDMI la portul de intrare al acestui switch. Se reţine care
port de intrare este conectat la un dispozitiv.
•
Porniţi dispozitivele şi televizorul şi realizaţi selecţia în funcţie de dispozitivul dorit.
Descrierea funcţionării:
Alegerea poate fi operată prin apăsarea butonului de selecţie din faţa switch-ului sau prin selectarea
butonului corespunzător de pe telecomandă. Un indicator luminos al canalului selectat se va activa.
Conexiuni:
Afişaj
Swtich HDMI 4x1
Dispozitiv sursă
22
Măsuri de siguranţă:
Pentru a se reduce pericolul de electrocutare, acest produs va
fi desfăcut NUMAI de către un tehnician avizat, când este
necesară depanarea. Deconectaţi produsul de la priza de
reţea sau alte echipamente în cazul apariţiei unei probleme.
Nu expuneţi produsul apei sau umezelii.
Întreţinere:
Curăţarea trebuie făcută cu o cârpă uscată. Nu folosiţi solvenţi sau agenţi de curăţare abrazivi.
Garanţie:
Nu oferim nicio garanţie şi nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau
modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.
Generalităţi:
Designul şi specificaţiile produsului pot fi modificate fără o notificare prealabilă.
Toate siglele mărcilor şi denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate
ale proprietarilor de drept şi prin prezenta sunt recunoscute ca atare.
Păstraţi acest manual şi ambalajul pentru consultări ulterioare.
Atenţie:
Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice şi
electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat
de colectare.
23
ΕΛΛΗΝΙΚA
∆ιακόπτης (Switch) HDMI 4 Θυρών
Εισαγωγή:
Αυτή είναι μια ψηφιακή συσκευή εναλλαγής (switch). Αλλάζει και μεταδίδει σήμα για συσκευές ήχου /
βίντεο που έχουν θύρα HDMI. Με τη συσκευή αυτή δεν υπάρχουν καλώδια σύνδεσης και δεν είναι
απαραίτητη κάποια πολύπλοκη ρύθμιση. Αυτή συσκευή επιτρέπει στους χρήστες να απολαμβάνουν
υψηλή ποιότητα ήχου /βίντεο.
Λειτουργίες:
•
Υποδοχή σύνδεσης HDMI:
4x HDMI τύπος A 19 έξοδος θηλυκό
•
Υποδοχή σύνδεσης HDMI:
1x HDMI τύπος A 19 έξοδος θηλυκό
•
Συμβατό με HDMI HDCP 1.2:
οποιοσδήποτε διακόπτης πρέπει να περάσει δεδομένα HDCP
μεταξύ της πηγής και της οθόνης
•
Λειτουργία:
Πιέστε το πλήκτρο ή το τηλεχειριστήριο
•
Υποστηρίζει:
έως και Full HD 1080p
•
Υποστηρίζει:
Βαθύ Χρώμα 24bit/36bit
•
Υποστηρίζει:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Plug and play:
Δεν απαιτείται εγκατάσταση λογισμικού
Εγκαθίσταται σε μερικά λεπτά
Περιγραφή ρύθμισης:
•
Συνδέει ένα καλώδιο HDMI στη θύρα HDMI διεπαφής (interface) υποδοχής μιας συσκευής
εξόδου όπως ένα DVD ή ένας αποκωδικοποιητής.
•
Συνδέει το άλλο άκρο του καλωδίου HDMI στη θύρα εισόδου αυτού του διακόπτη. Θυμάται ποια
θύρα εισόδου είναι συνδεδεμένη με ποια συσκευή.
•
Ενεργοποιείστε τη συσκευή και την τηλεόραση και επιλέξτε τη συσκευή που επιθυμείτε.
Περιγραφή λειτουργίας:
Μια επιλογή μπορεί να γίνει πιέζοντας το πλήκτρο επιλογής στο μπροστινό μέρος του διακόπτη, ή
επιλέγοντας το κατάλληλο πλήκτρο στο τηλεχειριστήριο. Μια ενδεικτική λυχνία θα ανάψει στο
επιλεγμένο κανάλι εισόδου.
24
Συνδέσεις:
Οθόνη
Διακόπτης HDMI 4x1
Συσκευή Πηγής
Οδηγίες ασφαλείας:
Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό
θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό
όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν
από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα.
Μην εκθέτετε το προϊόν σε νερό ή υγρασία.
Συντήρηση:
Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.
Εγγύηση:
Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή
βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.
Γενικά:
Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση.
Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα
κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.
Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.
Προσοχή:
Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι
μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά
οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.
25
DANSK
4 Port HDMI KONTAKT
Præsentation:
Dette er en digital lyd/video omskiftningsenhed. Den skifter og udsender lyd- /videosignal for enheder
som har en HDMI grænseflade. Med denne enhed er der ingen tilslutningsledninger og ingen indviklet
kontrol er nødvendig. Denne enhed tillader brugere at nyde lyd/video i høj kvalitet.
Funktioner:
•
HDMI indgang konnekter:
4x HDMI type A 19 pin hunstik
•
HDMI udgang konnekter:
1x HDMI type A 19 pin hunstik
•
Velegnet til HDMI HDCP 1.2:
enhver kontakt skal sende HDCP data mellem kilde og skærm
•
Betjeningsfunktion:
Trykknap eller fjernbetjening
•
Understøtter:
op til fuld HD 1080p
•
Understøtter:
Dyb farve 24bit/36bit
•
Understøtter:
LP CM/Dolby-AC3/DTS7.1/DSD
•
Plug and play:
Ingen installation af software er nødvendig
Installeres på få minutter
Beskrivelse af opsætning:
•
Tilslutter et HDMI kabel til HDMI grænseflade konnekter fra en udgangsenhed såsom en DVD
afspiller eller en settopboks.
•
Tilslutter den anden ende af HDMI kablet til indgangen på denne omskifter. Husk hvilken indgang
er tilsluttet til hvilken enhed.
•
Tænd for enhederne og fjernsynet og foretag dit valg, for at se dit valg af enhed.
Beskrivelse af betjening:
Man kan foretage et valg ved at trykke på valgknappen på forsiden af omskifteren, eller ved at vælge
den passende knap på fjernbetjeningen, En indikatorlampe vil lyse for at angive den valgte kanal.
Tilslutninger:
Display
HDMI 4x1 kontakt
Kildeenhed
26
Sikkerhedsforholdsregler:
For at nedsætte risikoen for elektrisk stød, må dette produkt,
f.eks. når der kræves service, KUN åbnes af en autoriseret
tekniker. Frakobl produktet stikkontakten og andet udstyr, hvis
der opstår et problem. Udsæt ikke produktet for vand eller fugt.
Vedligeholdelse:
Rengør kun med en tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler.
Garanti:
Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af
forkert brug af dette produkt.
Generelt:
Design og specifikationer kan ændres uden varsel.
Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres
respektive ejere og anses herved som sådan.
Gem brugervejledningen og emballagen til senere brug.
Bemærk:
Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr
ikke må bortskaffes sammen med almindeligt husholdningsaffald. Der findes særlige
indsamlingssystemer for disse produkter.
27
NORSK
4-ports HDMI-svitsj
Innledning:
Dette er en digital svitsjeenhet for lyd/bilde. Den veksler og sender lyd-/bildesignal for enheter som har
HDMI-grensesnitt. Med denne enheten er det ingen tilkoblingskabler og det er ikke nødvendig med
noen kompleks kontroll. Enheten gir brukerne høykvalitets lyd/bilde.
Egenskaper:
•
HDMI inngangstilkobling:
4x HDMI type A 19-pins hunn
•
HDMI utgangstilkobling:
1x HDMI type A 19-pins hunn
•
HDMI HDCP 1.2-kompatibel:
alle svitsjer må sende HDCP-data mellom kilde og monitor
•
Bruk:
Trykk knapp eller fjernkontroll
•
Støtter:
opptil Full HD 1080p
•
Støtter:
24bits/36bits fargedybde
•
Støtter:
LP CM/Dolby-AC3/DTS 7.1/DSD
•
Plug and play:
Ingen installasjon av programvare nødvendig
Installeres på minutter
Oppsettsbeskrivelse:
•
Koble til en HDMI-kabel til HDMI-utgang til en kilde som f.eks. DVD-spiller eller set-top box.
•
Koble den andre enden av HDMI-kabelen til inngangsporten på denne svitsjen. Husk hvilken
inngangsport som er koblet til hvilken enhet.
•
Skru på apparatene og TV-en, og velg enheten du vil vise.
Driftbeskrivelse:
Et valg gjøres ved å trykke på valgknappen foran på svitsjen eller ved å velge riktig knapp på
fjernkontrollen. Et indikatorlys vil lyse for valgt inngangskanal.
Tillkoblinger:
Display
HDMI 4x1-svitsj
Kildeenhet
28
Sikkerhetsforholdsregler:
For å redusere faren for strømstøt, skal dette produktet BARE
åpnes av en autorisert tekniker når vedlikehold er nødvendig.
Koble produktet fra strømmen og annet utstyr dersom et
problem oppstår. Ikke utsett produktet for vann eller fuktighet.
Vedlikehold:
Rens bare med en tørr klut. Ikke bruk rensemidler eller skuremidler.
Garanti:
Ingen garanti eller erstatningsansvar aksepteres ved endringer og modifiseringer av produktet eller
skade forårsaket av uriktig bruk av dette produktet.
Generelt:
Utforming og spesifikasjoner kan endres uten forhåndsvarsel.
Alle logoer, merker og produktnavn er varemerker eller registrerte varemerker til de respektive eierne,
og skal behandles som dette.
Behold denne veiledningen og innpakningen for fremtidig referanse.
Forsiktig:
Dette produktet er markert med dette symbolet. Det betyr at brukte elektriske og elektroniske
produkter ikke må blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem
for slike produkter.
29
Declaration of conformity / Konformitätserklärung / Déclaration de conformité /
Conformiteitsverklaring / Dichiarazione di conformità / Declaración de conformidad /
Megfelelőségi nyilatkozat / Yhdenmukaisuusvakuutus / Överensstämmelseförklaring /
Prohlášení o shodě / Declaraţie de conformitate / ∆ήλωση συμφωνίας /
Overensstemmelse erklæring / Overensstemmelse forklaring
We, / Wir, / Nous, / Wij, / Questa società, / La empresa infrascrita, / Mi, / Me, / Vi, / Společnost, / Noi, /
Εμείς
Nedis B.V., De Tweeling 28, 5215MC, ’s-Hertogenbosch
The Netherlands / Niederlande / Pays Bas / Nederland / Paesi Bassi / Países Bajos / Hollandia /
Alankomaat / Holland / Nizozemí / Olanda / Ολλανδία
Tel. / Tél / Puh / Τηλ. : 0031 73 5991055
Email / Couriel / Sähköposti / e-post: [email protected]
Declare that product: / erklären, dass das Produkt: / Déclarons que le produit: / verklaren dat het
product: / Dichiara che il prodotto: / Declara que el producto: / Kijelentjük, hogy a termék, amelynek: /
Vakuutamme, että: / Intygar att produkten: / prohlašuje, že výrobek: / Declarăm că acest produs: /
Δηλώνουμε ότι το προϊόν: / Erklærer at produktet: / Forsikrer at produktet:
Brand: / Marke: / Marque: / Merknaam: / Marca: / Márkája: / Merkki: / Märke: / Značka: / Μάρκα: /
Mærke: / Merke: HQ
Model: / Modell: / Modèle: / Modello: / Modelo: / Típusa: / Malli: / Μοντέλο: HQSSH100
Description:
4 port HDMI SWITCH
Beschreibung: 4-Port HDMI-UMSCHALTER
Description :
SELECTEUR HDMI 4 PORTS
Omschrijving:
4-Poorts HDMI-Schakelaar
Descrizione:
COMMUTATORE HDMI 4 ingressi
Descripción:
CONMUTADOR HDMI de 4 puertos
Megnevezése: 4-portos HDMI kapcsoló
Kuvaus:
4-väyläinen HDMI-kytkin
Beskrivning:
4 Port HDMI SWITCH
Popis:
4 portový HDMI PŘEPÍNAČ
30
Descriere:
SWITCH HDMI cu 4 porturi
Περιγραφή:
Διακόπτης (Switch) HDMI 4 Θυρών
Beskrivelse:
4 Port HDMI KONTAKT
Beskrivelse:
4-ports HDMI-svitsj
Is in conformity with the following standards: / den folgenden Standards entspricht: / est conforme aux
normes suivantes: / in overeenstemming met de volgende normen is: / è conforme ai seguenti
standard: / es conforme a las siguientes normas: / Megfelel az alábbi szabványoknak: / Täyttää
seuraavat standardit: / Överensstämmer med följande standarder: / splňuje následující normy: /
Este în conformitate cu următoarele standarde: / Συμμορφώνεται με τις ακόλουθες προδιαγραφές: /
Overensstemmelse med følgende standarder: / Overensstemmer med følgende standarder:
EMC:
EN 55013:2001+A1:2003+A2:2006, EN61000-3-2:2006+A1:2009+A2:2009
EN 61000-3-3:2008, EN 55020:2007
LVD:
En 60950-1:2006
EU Directive(s) / EG-Richtlinie(n) / Directive(s) EU / EU richtlijn(en) / Direttiva(e) EU / Directiva(s) UE /
EU direktívák / EU Toimintaohje(et) / Eu Direktiv(en) / Směrnice EU / Directiva(e) UE / Οδηγία(ες) της
ΕΕ / EU direktiv(er) / EU-direktiv(ene):
2004/108/EC, 2006/95/EC, 2009/125/EC, 2002/95/EC
‘s-Hertogenbosch, 01-12-2010
Mrs. / Mme. / Mevr. / Sig.ra / D. / Fru / Paní / Κα : J. Gilad
Purchase Director / Einkaufsleiterin / Directrice des Achats /
Directeur inkoop / Direttore agli acquisti / Director de compras /
értékesítési igazgató / Ostojohtaja / Inköpsansvarig / Obchodní ředitelka /
Director achiziţii / Διευθυντής αγορών / Indkøbschef / Innkjøpssjef
Copyright ©
31
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
