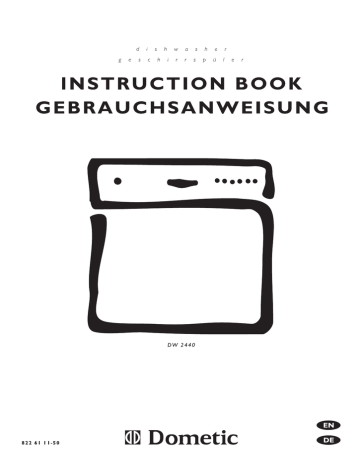

Dometic DW 2440 Operating instructions

Dometic DW 2440 Operating instructions
Contents
For the installer
For the user
Safety information
3
Description of the appliance
4-5
Technical specifications
13
Unpacking
14
- Damages
- Use
- Positioning
- Protecting the dishwasher against freezing
- Spray arm
- Coarse filter/microfilter
- Fine filter
- Detergent dispenser
- Rinse aid dispenser
- Water softener
Installation
The control panel
- Water inlet
- Water drainage
- Electrical connection
6
- How to set the delayed start
Adjusting the water softener
7
Programme chart
8
Loading and unloading
9
Using the appliance
Gebrauchsanweisung
10
- Starting the programme
- Interrupting the programme temporarily
- Cancelling the programme
- Pause function
- Cancelling the drying phase
- Switching the dishwasher off
- Cleaning the dishwasher
In the event of a fault
Service
11-12
12
- Service and spare parts
Information for test centres
15
13
Guide to use the instruction book
The following symbols will be found in the text to guide you throughout the instructions:
Safety information
Step by step instructions
Hints and tips
Environmental information
-2-
16
Safety information
Before installing and first using the dishwasher, read this instruction booklet carefully, including its hints
and warnings. To avoid unnecessary mistakes and accidents, it is important to ensure that all people using
the dishwasher are thoroughly familiar with its operation and safety features. Save these instructions and
make sure they remain with the dishwasher if it is moved or sold, so that everyone using it through its life
can be properly informed on appliance use and safety.
● Do not place sharp knives with their points upwards.
Installation and servicing
It is much safer to lay them horizontally in the basket.
● All installation and service work done on the product
● Ensure that the door of the dishwasher is always closed
must be carried out by a qualified technician. Work
when it is not being loaded or unloaded. In this way you
performed by persons with inadequate knowledge may
will avoid anybody injuring themselves on the open door.
adversely affect the satisfactory functioning of the
product and may cause personal injury or damage.
● If you take any dishes out of the dishwasher before the
Before any work is carried out on the dishwasher, it
end of the dishwashing cycle, it is extremely important
to rinse them thoroughly under running water to remove
must be isolated from the electrical supply, by unany remaining detergent.
plugging the power cord or removing the fuse.
●
Water connection shall be made via an easily accessible
stopcock.
●
The power cord must be plugged into an earthed
socket, which need to be easily accessible. Permanent
installation must only be carried out by an authorised
electrician or competent person.
●
If the power cord is damaged, it must be replaced
by a special cord or assembly available from the
manufacturer or its service agent.
●
Make sure that the power cord is not nipped or otherwise damaged and that the hoses do not get crushed
or kinked when moving the dishwasher in connection
with installation or cleaning etc.
●
Servicing and possible repairs must be carried out by
a service company authorised by the manufacturer.
Use only spare parts supplied by these. Never try to
repair the dishwasher yourself.
●
The water safety system protects against water damages.
The following requirements must be fulfilled:
- The dishwasher must be electrically connected when
it is shut off.
- The dishwasher must be correctly installed.
- Always shut off the water supply whenever the dishwasher is left unattended for an extended period.
●
In the event of flooding or leakage, shut off the water
supply immediately by closing the stopcock and disconnect the power supply by unplugging the power cord
or removing the fuse. When removing the electrical
plug, grip the plug, not the lead.
Disposal
- packaging:
Child Safety
●
The dishwasher should be used by adults only. Do not
let children play with the controls or other parts of it.
●
Remember that the plastic bags included in the
packaging can be fatal playthings for small children.
●
Keep all detergents in safe place out of children´s
reach.
●
Prevent children from sitting, swinging or standing
on the open door.
All materials used in packaging this appliance are
environmentally-friendly. The various plastics used are
identified and can be recycled:
● PE stands for polyethylene, which is used for the
bag around the appliance and the bag in which these
instructions were supplied.
● PS stands for polystyrene (moulded), which is used
for the sections of packaging needed to cushion the
appliance.
The cardboard components of the packaging are made
from recyclable paper and should be taken to a collection
point for recycling.
- old apparatus:
During Use
●
This dishwasher is designed solely for washing household utensils suitable for machine washing. Using it for
other purposes could lead to physical injury or damage
to property and invalidate the guarantee.
●
Avoid opening the door while the dishwasher is running,
since hot steam may escape.
●
Only use detergent specifically designed for use in
dishwashers.
The symbol
on the product or on its packaging indicates
that this product may not be treated as household waste.
Instead it shall be handed over to the applicable collection
point for the recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will
help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
For more detailed information about recycling of this product,
please contact your local city office, your household waste
disposal service or the shop where you purchased the
product.
-3-
Description of the appliance
4
5
-4-
Spray arm (1)
It is important to keep all the holes in the spray arm clear.
A clogged hole can seriously affect washing efficiency.
If the spray arm needs cleaning, unscrew the nut anticlockwise, remove the washer and lift off the spray arm.
Clear the holes and shake out any food remnants.
Coarse filter/microfilter (2)
The purpose of the coarse filter is to catch large objects
such as toothpicks and pieces of eggshell. Make sure
that the filter is always clean. Turn the coarse filter anticlockwise. Lift it out and rinse it under running water
whenever necessary.
Do not fill the rinse aid dispenser with liquid
detergent.
Water softener (6)
This dishwasher is equipped with a water softener for hard
water, therefore shall the rinse aid dispenser be set for a
low dosage. The lime in hard water causes white deposits
to occur on dishes and to the interior of the dishwasher.
To prevent this, the water has to pass through a special
container where the hardness is removed.
Since the water softener uses coarse dishwasher salt,
you will have to refill the salt container after a certain
number of dishwashing cycles.
It is important to fill the compartment with
coarse dishwasher salt before using the
machine for the first time, if you live in an
area where the water is calciferous.
Fine filter (3)
It is just as important to keep this filter clean. A dirty or
clogged filter will always impair washing efficiency.
The fine filter can easily be lifted out for cleaning when
you have removed the coarse filter.
The indicator light
on the control panel is lit when the
container requires refilling.
Detergent dispenser (4)
1. Unscrew the filler cap to the salt container anticlockwise.
Open the lid to the dispenser by pressing the lid catch
towards the compartment. Consult the instructions on the
detergent packet, fill the compartment accordingly and
close the lid. Remember that the instructions usually refer
to full-size dishwashers, for example when using detergent
tablets, it is sufficient to use just half a tablet. Pre-wash
detergent is poured into the smaller compartment to the
left when needed. This detergent is active allready at prerinsing. Make sure that there is no items that prevents the
lid from opening.
Only use detergents specially designed for
dishwashers.
Rinse aid dispenser (5)
Use of rinse aid will result in cleaner and faster drying of
the load, since it helps water and soil to run off.
Too much rinse aid may result in streakiness, too little
may cause white spots. The dispenser holds about 150 ml.
This is enough for approx. 60 wash cycles, depending
on the dosage setting. Adjust the dosage setting according
to the hardness of the water.
2. Fill the salt container with water (only the first
time).
3. Fill the container with coarse salt, using the
funnel supplied.
4. Remove the funnel and wipe off any spillage
around the filler opening.
5. Screw the filler cap back properly in place.
The water softener is now ready for the first load of dishes.
Always make sure that there is coarse grained salt in the
container, which holds about 1 litre.
How to adjust the water softener, see chapter ”Adjusting
the water softener”.
You can set the dosage between 1 - 6, equivalent
to 1 - 6 ml rinse aid. Factory setting is 1.
Begin at the lowest dosage setting and increase
if necessary by turning the setting arrow with e.g.
the handle of a spoon.
The indicator light
on the control panel is lit when the
dispenser requires refilling.
1. Open the lid to the dispenser by pressing the lid
catch towards the compartment and lift the lid.
2. Fill up with rinse aid; do not overfill.
3. Wipe off any spillage carefully to prevent excessive
foaming during the next wash programme.
4. Close the lid and press until it locks again.
-5-
Use only special salt for dishwashing
machines, ordinary domestic salt can
damage the water softener.
The control panel
Indicator and
control lamps
A
On/Off button
Water softener
button
Display
Delay start
button
Programme
buttons
Combination buttons ”A”:
In addition to selecting a programme, you can by
pressing these two buttons adjust the setting of the
water softener and cancel a programme in progress.
Indicator lamps:
Control lamps:
Shows current phase of the selected programme.
Shows that
• Wash cycle in progress
top lamp
• Refilling of salt container is necessary
• Drying in progress
middle lamp
• Programme cycle
ended
lowest lamp
• Refilling of the rinse aid dispenser
is necessary
The display can show:
• Which hardness level the water softener is
adjusted to.
• Which start time is set.
• Remaining time of a programme in progress.
• An error code.
How to set the delayed start
Changing the delayed start:
The programme start can be delayed between 1 and 19
hours.
If the programme has not started, you are still able
to change the set time with the delay start button.
1. Press in the On/Off button.
2. Press the delay start button repeatedly, until the
required delay shows on the display. Indicator
lamp for the delay start button is lit.
3. Press the button for the required programme.
4. The remaining time to the start is shown in
the display. After the set delayed start time
has elapsed, the programme starts.
-6-
Cancelling the delayed start:
If the programme has not started, the delayed start
can be cancelled. Press the delay start button
repeatedly, until the running time of the selected
programme appears on the display. The required
programme starts immediately.
Adjusting the water softener
To prevent limescaling on the dishes and to the interior of the
dishwasher, the dishes must be washed with soft water.
Contact your local Water Authority to find the
exact water hardness level for your area.
This dishwasher is equipped with a water softener, where tapwater which is harder than 4 °d (german degree) is softened.
The water softener has 5 settings:
Adjust the water softener according to the table below for the
water hardness level for your area.
Water hardness level
Setting on the
water softener
°d 1)
mmol/l 2)
> 24
4,2
5
18 - 24
3,2 - 4,2
4
12 - 18
2,1 - 3,2
3*
4 - 12
0,7 - 2,1
2
below 4
below 0,7
1
no salt is needed
1) german degree of measurement for the water hardness
2) millimol, internationel unit for water hardness
*) factory setting
In the following settings the dishwasher must be switched off and all programmes completed.
See chapter ”Using the appliance” for information on how to complete the programme.
1. Press the On/Off button.
2. Press the combination buttons simultaneously
and hold them pressed in. When the first three
programme indicator lamps starts to flash,
release the buttons.
3. Press the water softener button once. The lamp
for the water softener starts to flash. The display
shows the hardness setting.
4. The water hardness level is raised by 1 step
every time you press the water softener button.
After hardness level 5 comes hardness level 1.
5. Press the On/Off button when the required water
hardness level is selected. This saves the selection.
If the setting 1 is chosen, the salt indicator lamp
is not lit.
-7-
Programme chart
All types of
dishes
Type of
dishes
Plates and
cooking pots
Type of
soil:
• heavily
soiled
• normally
soiled
• dried-on food
remnants
especially eggwhite and starch
• dried-on food
remnants
All types of
dishes
Coffee cups,
delicate items
• normally
soiled
• lightly
soiled
• 4)
Suitable
programme:
INTENSIVE
70° C
Programme
cycle: 1)
Pre-wash
Washing
2 x rinses
Final rinse
Drying
NORMAL
65° C
Pre-wash
Washing
Rinse
Final rinse
Drying
ENERGY SAVE
55° C 3)
Pre-wash
Washing
Rinse
Final rinse
Drying
PRERINSE
Cold
SPEED
50° C
Washing
Rinse
Final rinse
-
Prerinse
-
Consumption
figures: 2)
Washing
time with
drying:
107 minutes
84 minutes
159 minutes
36 minutes
7 minutes
Drying time:
13 minutes
13 minutes
54 minutes
—
—
1,15 kWh
0,80 kWh
0,63 kWh
0,40 kWh
0,01 kWh
9 litres
7 litres
7 litres
6 litres
2 litres
Energy:
Water:
1) Different parts of the wash programme may not sound the same, because the wash action is more intensive
at some stages.
2) Consumption figures have been calculated for nominal conditions. The figures can vary depending on inlet
water temperature and how full the main and cutlery basket are.
3) Consumption figures and performance is according to the Energy Save programme cycle.
4) Prerinse is used if you want to wait until you have a full load. This cycle rinses the load and keeps it moist,
making the main wash easier later on. No detergent should be used.
All programmes begin with a drain.
Dishwashing detergent in tablet form is not suitable for use in the Speed programme cycle because
some tablets cannot develop their full cleaning power during short programmes.
-8-
Loading and unloading the dishwasher
How to load the dishes
Baskets
The illustration shows the dishwasher loaded with six
place settings. Your own dishes are not likely to be
identical to this load, but if you follow the advice below
we are sure you will be pleased with the results.
Main basket
Cutlery basket
The cup shelves can be placed in two different
levels.
●
Always place glasses, cups and bowls upside down.
●
Incline deep dishes (soup plates etc.) so that the
water can run off when drying.
●
Make sure that the dishes do not rest against each
other. This is particularly important in regard to the
cutlery basket - nested spoons, etc. simply cannot be
properly washed. The water must get at all the soiled
surfaces.
●
Make sure that cutlery with slender handles and other
items do not protrude through the openings in the
basket and prevent the spray arm from rotating.
●
Never put silver and stainless steel objects together.
When these metals come into contact with each other
a chemical reaction occurs which stains the silver.
●
China with a pattern applied on top of the glaze may
not be suitable for machine washing as the colours
may fade and lose their lustre. The same applies to
cutlery with wooden or plastic handles.
Make sure you always buy articles that are
dishwasher proof.
●
Silver and aluminum items tend to be discolour when
washed. Food remnants from egg and mustard often
causes discolourations and stains on silver. Make sure
to rinse off and remove food remnants on silver if it is
not washed immediately after it has been used.
●
Not all plastic articles are machine washable. If you
are in doubt as to whether your plasticware can be
machine washed, we suggest you check by washing
a single item or else wash them by hand.
●
When washing delicate items, select the programme
with the lower wash temperature.
●
Substances such as ketchup containing strong colouring
agents can cause temporary discolouration to the
interior of the dishwasher.
Do not place sharp knives with their points
upwards. It is much safer to lay them horizontally in the main basket.
Unloading
Hot dishes are sensitive to knocks. Always let the dishes
cool down before unloading.
The dishes dry faster if the door for a short
moment is opened completely when the dishprogramme is finished and then left ajar.
Be careful when opening the door, since hot
steam may escape.
-9-
Using the appliance
Starting the programme
Pause function
1. Scrape or rinse off solid food remnants.
With the pause function the programme can be interrupted
for a short period of time.
2. Load the dishwasher.
(See the basket and loading).
1. Press in the On/Off button. The programme stops.
3. Put the correct amount of detergent into the
detergent dispenser and close the lid.
2. All lamps goes out.
3. When you want the programme to continue again,
you press the On/Off button. The programme
continues.
4. Close the door.
5. Press in the On/Off button. All programme
indicator lamps are lit.
The programme should not be paused for any
longer then necessary, because the water inside
the dishwasher has cooled down and must be
heated again which increases the power
consumption.
6. Press in the required programme button (see programme chart). All other programme indicator
lamps go out. The lamp always indicates which
part of the selected cycle the dishwasher is in.
7. Check the filters to see if they need to be cleaned
when the dishwasher has finished the programme.
Interrupting the programme temporarily
Cancelling the drying phase
In case you do not want to wait until the drying phase is
completed, you can cancel it.
1. Press in the On/Off button.
1. Open the door. The programme stops.
2. Open the door. The drying phase is cancelled.
2. The programme indicator lamp is lit.
3. Close the door and the programme continues
after about six seconds.
Switching the dishwasher off
Open the door carefully when the dishwasher
is running, since hot steam may escape.
Switch the dishwasher off, when the indicator lamp
for the programme cycle end is lit or the display shows 0.
1. Press in the On/Off button.
Cancelling the programme
Be careful if you open the door immediately
after the programme is finished, since hot
steam may escape.
1. Press and hold in the combination buttons, the
machine goes to starting position and all programme indicator lamps are lit.
This dishwasher is equipped with the new flush
system called ”IMPULSE WASHING”. This
washing system varies both the revolutions of
the pump and the water pressure for more intensive cleaning of the dishes during a programme.
That is why different sections of the programme
cycle do not sound the same.
2. Release the buttons. The programme is now
cancelled and a new programme can be selected.
If you switch the dishwasher off with the On/Off
button, the selected programme is not finished, it
is only disrupted. When you start the dishwasher
again, the programme will continue.
Cleaning the dishwasher
Clean the outside surfaces of the appliance using a mild
(non-abrasive) household cleaning product. Finish by
removing remaining traces of the product with a damp cloth.
Do not use cleaning products which contain
alcohol (spirits), thinners and similar substances.
- 10 -
In the event of a fault
Before calling out an engineer, please check through the details below because some faults can be rectified easily
without the need to call out an engineer. If an engineer is called to resolve a problem listed below or to repair a
fault caused by incorrect installation or mis-use a charge will be made, even if the appliance is under guarantee.
Fault
Check
The programme will not start.
•
•
•
•
•
•
•
Is the door closed properly?
Have you pressed the On/Off button?
Is the water tap turned on?
Is the dishwasher plugged in?
Has the fuse blown?
Is the delayed start-button pressed in?
Is the previous programme finished? (See ”Using the appliance”).
The dishwasher is not filling with water.
•
•
•
•
•
Is the water tap turned on?
Has your domestic water supply been cut off temporarily?
Is the water inlet hose kinked or squashed?
Is the filter inside the inlet hose blocked?
Is the water pressure too low?
Water not discharged at end of cycle.
• Did you open the door before the indicator light
was
lit and the programme cycle finished?
• Is the previous programme finished? (See ”Using the appliance”).
• Are the filters clogged?
Dishes not washed satisfactorily.
•
•
•
•
•
•
•
•
•
Visible lime deposits or white film
on the dishes.
• Is the salt container empty or is the water softener not
correctly adjusted?
• Is the rinse aid dispenser adjusted to too low dosage?
The dishwasher is noisy.
• Are the dishes rattling against each other?
• Is the spray arm knocking against the dishes?
Whistling sound when washing.
• This is not a fault, try another brand of detergent.
The dishes are not quite dry and are
not shiny.
• Is the rinse aid dispenser empty or adjusted to too low dosage?
• Have the dishes been left too long inside the dishwasher?
The door is difficult to close.
• Is the dishwasher level?
Has anything prevented the spray arm from rotating?
Are the spray arm holes clogged?
Were the dishes packed too close together?
Are the filters clogged?
Are the filters fitted correctly in place?
Did you use enough detergent?
Is the salt container cap properly closed?
Did you select a programme with too low temperature?
Is the rinse aid dispenser empty?
- 11 -
In the event of a fault
With help of the error code on the display, it’s possible that you can solve the problem yourself. When the problem is
solved, press in the button for the disrupted programme and the programme continues.
For other error codes on the display ( , followed by a numbers):
• Interrupt the dishwashing cycle.
• Switch the dishwasher off.
• Select the relevant programme again.
If the problem occurs again, contact your local service centre, stating the error code.
Fault
Check
Indicator for the selected programme
flashes:
The display shows error code , 10.
(Problems with the water supply).
•
•
•
•
Indicator for the selected programme
flashes:
The display shows error code , 20.
(Problems with water drainage).
• Is the spigot blocked?
• Is the water drain hose kinked or nipped?
• Are the filters clogged?
–
–
–
Is the water tap turned on?
Is the filter inside the inlet hose blocked?
Is the water inlet hose kinked or squashed?
Are the filters clogged?
This appliance complies with the following E.E.C. directives:
73/23/EEC, dated 19.02.1973 – low-voltage directive.
89/336/EEC, dated 03.05.1989 (incl. amendment
92/31/EEC) – directive on electromagnetic compatibility.
Service
Service and spare parts
Servicing and repairs must be carried out by a service
company authorised by the supplier. Use only spare
parts supplied by these.
Before calling service, use the trouble shooting table
”In the event of a fault” to try to attend to the fault yourself.
Note that electrical faults shall always be rectified by a
certified electrician.
State the appliance’s model designation, product- and
serial numbers according to the data plate affixed to the
rear of the dishwasher.
You can record these details here:
TYPE.
............................................................
MOD.
............................................................
PROD.NO.
............................................................
SER.NO.
............................................................
Purchase date............................................................
Under what circumstances does the fault occur?
Never attempt to repair the dishwasher yourself.
Repairs carried out by unauthorised or inexperienced
persons can cause injury or serious malfunctioning.
- 12 -
Information for test centres
The salt container and rinse aid dispenser shall be filled in accordance with this instruction manual.
Before conducting the measurements the dishwasher shall be operated for one or two complete cycles using
detergent and a clean load.
Test standard:
EN 50242 and EN 60704
Rated capacity:
6 place settings accordance EN 50242
Loading of basket:
loading according to figure below
Test program:
energy saving 55° C
Detergent (IEC type B):
9 gram in the dispenser + 5 gram in the pre-wash dispenser
Rinse aid (type III):
setting 3
Feed water pressure:
minimum 0,8 bar, maximum 10 bar
Waste water outlet:
install according to figure below
Installation instructions
Any electrical work required to install this
appliance, should be carried out by a qualified
electrician or competent person.
Any plumbing work required to install this
appliance, should be carried out by a qualified
plumber or competent person.
Technical specifications
Capacity:
6 place settings accordance EN 50242
Dimensions:
Height
Width
Depth (to the edge of the door)
Depth (to the middle of the door)
447 mm
546 mm
480 mm
490 mm
Weight:
Net
22 kg
Water pressures:
Minimum
80 kPa (0,8 bar)
Water temperature:
Maximum
Maximum
1000 kPa (10 bar)
65° C
Power supply
Fuse
Heating element
Power rating
230 V - 50 Hz
10 A
1100 W
Electrical data:
1180 W
- 13 -
Unpacking
Damages
If the dishwasher has been damaged during transport,
you should immediately notify the company responsible
for delivering it.
Check that the dishwasher is undamaged. If you discover
any damage, faults or that anything is missing, you should
notify the dealer immediately.
Never leave packaging material in a place
where children may play with it.
1
2
Check that the following accessories are supplied with the
dishwasher when you unpack it:
4
– A funnel for filling salt (1)
– Elbow for discharge hose (2)
Use
This dishwasher is designed solely for washing household
utensils suitable for washing in a dishwasher. Using it for
other purposes may damage it and invalidate the guarantee.
Positioning
The dishwasher is intended to be installed on a kitchen
drainer, worktop or built-in. To function properly, make
sure that the appliance is level. Its height can be adjusted
with the adjustable feets (5 mm each). See the illustration
for built-in measurements.
Protecting the dishwasher against
freezing
If the dishwasher is placed in an environment
where the temperature sometimes fall below
0° C, there is a risk that the small amount of
water which remains inside the parts of the
dishwasher will freeze and damage it.
To prevent this you should:
1. Turn off the water supply to the dishwasher.
2. Remove the water inlet and discharge hoses.
3. Make sure that there is coarse-grained salt in the
salt container for the water softener.
The appliance is only to be used and stored indoors
at normal room temperature. The manufacture is
not responsible for any frost damage.
- 14 -
Installation
Water inlet
The dishwasher is equipped with safety features
which are to prevent the water from going back
to the fresh water system. These features are according to current water technical safety regulations.
The temperature of the water supply should not exceed 65° C
and the pressure should be between 80-1000 kPa (0,8 - 10 bar).
It is important to have a tap or stopcock, positioned close to
the dishwasher and with easy access. Special mixer taps with
dishwasher connections are available, as well as adaptors
for older mixer taps. Connect the inlet hose to a tap with a
3/4" pipe thread. If necessary, use the restrictor (1/2”) supplied.
The inlet hose must not be joined onto any form of extension
hose. If it is too short, the entire hose must be replaced with
a longer high-pressure hose, specially designed for the
purpose. The end of the hose, which is connected to the
dishwasher can be turned in any direction. Loosen the
retaining nut, turn the hose, then retighten the nut.
Check that the nut and all other connections are
tight before the machine is moved into position.
Use only the inlet hose supplied to the dishwasher, do not reuse the old inlet hose.
Water drainage
To protect the dishwasher against water damage it is
equipped with a water safety system. In the event of
a fault the drain-pump starts automatically and the
remaining water inside the dishwasher is pumped out.
The water safety system also works when the
dishwasher is switched off. However the dishwasher must be connected electrically.
Place the discharge hose over the sink as illustrated.
It must not at any point be higher up than 75 cm over the
surface which the dishwasher is standing on. If it runs
higher, operation of the dishwasher might be impaired.
It is also important to ensure that the inside diameter of the
hose is not less than 13 mm at any point. If the discharge
hose is too long, it can easily be cut to the right length.
1. Cut the hose to a suitable length, using a sharp
knife.
2. Fit the elbow supplied onto the end of the hose.
Electrical connection
The dishwasher is supplied with a lead and electrical plug
for connection to a 230 V earthed wall socket, which should
be easily accessible and protected by a 10 A fuse.
Before any work is carried out on the dishwasher,
it must be isolated from the electric mains supply,
for example by removing the plug from the wall
socket.
Permanent electrical installation must be carried
out by an authorised electrician or competent
person.
- 15 -
Inhalt
Für den Bediener
Für den Installateur
Sicherheitsinformation
17
Beschreibung der Maschine
18-19
Technische daten
28
Auspacken
29
- Schäden
- Anwendung
- Aufstellung
- Bei Frostgefahr
- Sprüharm
- Grobfilter/Mikrofilter
- Feinfilter
- Reinigerfach
- Zugaberegler für Klarspüler
- Wasserenthärtungsanlage
Installation
Das Bedienfeld
20
- Einstellung des verzögerten Starts
- Wasserzulauf
- Wasserablauf
- Elektroanschluss
Einstellung des Wasserenthärters 21
Programmübersicht
22
Beladen und Entladen
23
Bedienung
24
- Start des Programms
- Spülprogramm unterbrechen
- Abbruch des Programms
- Pause-funktion
- Abbruch des Trockenzyklus
- Abschalter der Spülmaschine
- Reinigung des Geschirrspülers
Bei Auftreten eines Fehlers
Service
25-26
26
- Service und Ersatzteile
Information für Testinstitute
27
So verwenden Sie die Bedienungsanleitung
Im Text finden Sie folgende Symbole:
Sicherheitsinformationen
Anleitung Schritt für Schritt
Hinweise und Tipps
Umweltinformationen
- 16 -
30-31
Sicherheitsinformation
Vor der Installation und der Inbetriebnahme der Spülmaschine lesen Sie bitte diese Anleitung sorgfältig durch
und beachten sie die Hinweise und Warnungen. Um unnötige Bedienungsfehler und Störungen zu vermeiden,
müssen alle Personen, die die Spülmaschine benutzen, mit deren Bedienung und Sicherheitsfunktionen vertraut
sein. Bitte heben Sie diese Anleitung daher sorgfältig auf, damit sie bei einem eventuellen Verkauf oder Umzug
zur Verfügung steht.
● Scharfe Messer sind so zu platzieren, dass ihre Spitzen
Installation und Service
nicht nach oben zeigen. Sie liegen am besten waage● Sämtliche Installations- und Wartungsarbeiten müssen
recht im Geschirrkorb.
von ausgebildeten Fachleuten durchgeführt werden.
Sollten diese Arbeiten durch nicht qualifiziertes Personal ● Achten Sie darauf, daß die Tür des Geschirrspülers,
außer beim Ein- und Ausräumen von Geschirr stets
ausgeführt werden, kann die einwandfreie Funktion der
geschlossen ist. So vermeiden Sie, daß jemand über
Maschine beeinträchtigt werden und zu Personendie geöffnete Tür stolpern und sich verletzen kann.
oder Sachschäden führen. Vor Wartungsarbeiten ist
die Maschine vom Stromnetz zu trennen. Dazu den
● Falls Sie Geschirr vor dem Programmende aus der
Netzstecker aus der Steckdose ziehen oder die
Maschine entnehmen, muss es sorgfältig abgespült
Sicherung entfernen.
werden, um Spülmittelreste zu entfernen.
●
Der Wasseranschluss erfolgt über ein gut zugängliches Absperrventil.
●
Das Stromkabel muss an eine geerdete Schutzkontaktsteckdose angeschlossen werden, die gut zugänglich ist.
Eine feste Elektroinstallation darf nur durch einen zugelassenen Elektriker erfolgen.
●
●
Wenn die Anschlußleitung beschädigt ist, oder durch
eine längere Zuleitung ausgetauscht werden soll, muß
diese durch einen von Electrolux autorisierten Kundendienst ersetzt werden.
●
Stellen Sie sicher, dass das Stromkabel nicht angeschnitten oder anderweitig beschädigt ist und dass es nicht
eingeklemmt oder geknickt wird, wenn die Spülmaschine
bei der Installation oder Wartung bewegt wird.
●
Wartungs- und Reparaturarbeiten dürfen nur von einem
Wartungsunternehmen durchgeführt werden, das vom
Hersteller zugelassen ist. Es dürfen nur Originalersatzteile
verwendet werden. Versuchen Sie niemals, die Geschirrspülmaschine selbst zu reparieren.
Kindersicherheit
●
●
Die Spülmaschine darf nur von Erwachsenen bedient
werden. Achten Sie darauf, dass Kinder nicht unbeaufsichtigt mit der Maschine spielen.
Bitte beachten Sie, dass die Kunststoffbeutel der
Verpackung für Kleinkinder gefährlich sein können.
●
Alle Spülmittel sind an einem Ort aufzubewahren, der
Kindern nicht zugänglich ist.
●
Achten Sie darauf, dass Kinder nicht auf der offenen
Tür sitzen oder stehen.
Die Spülmaschine ist mit einem Sicherheitssystem
gegen Wasserschäden ausgestattet. Die folgenden
Anforderungen müssen erfüllt sein:
- Die Geschirrspülmaschine muss an das Stromnetz
angeschlossen bleiben, wenn sie ausgeschaltet wird.
- Die Geschirrspülmaschine muss korrekt installiert sein.
- Den Wasserhahn zudrehen, wenn die Maschine über
einen längeren Zeitraum nicht benutzt wird.
●
Wenn die Spülmaschine zu viel Wasser erhält oder
Wasser verliert, ist sofort das Absperrventil zu schließen
und die Stromversorgung zu unterbrechen, indem Sie
das Stromkabel aus der Steckdose ziehen oder die
Sicherung entfernen. Beim Herausziehen des Stromkabels immer den Stecker greifen und nicht am Kabel
ziehen.
Abfallbeseitigung
- Verpackungsmaterial:
Sämtliche für die Verpackung dieser Maschine verwendeten
Materialien sind umweltfreundlich. Die verschiedenen
Kunststoffe sind gekennzeichnet und können recycelt
werden.
●
PE bedeutet Polyethylen, aus dem die Verpackung
der Maschine und dieser Bedienungsanleitung besteht.
●
PS bedeutet Styropor (formgeschäumt), das für die
Auspolsterung der Verpackung verwendet wird.
Die Kartonteile der Verpackung bestehen aus wiederverwertbarem Papier und sollten der Altpapiersammlung
zugeführt werden.
- Altgeräte:
Während des Betriebs
●
Diese Spülmaschine ist ausschließlich für Haushaltsgegenstände bestimmt, die spülmaschinenfest sind.
Die Nutzung für andere Zwecke kann zu Personenoder Sachschäden führen und die Garantie verliert
ihre Gültigkeit.
●
Vermeiden Sie es, die Tür während des Betriebs zu
öffnen, da heiße Dämpfe ausströmen können.
●
Verwenden Sie ausschließlich Reiniger, die für Spülmaschinen geeignet sind.
Das Symbol auf dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sonder an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches Entsorgen gefährdet.
Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem
Geschäft, in dem Sie das Produkt gekauft haben.
- 17 -
Beschreibung der Maschine
4
5
- 18 -
Beschreibung der Maschine
Sprüharm (1)
2. Füllen Sie Klarspüler ein, nicht zuviel einfüllen.
Alle Öffnungen des Sprüharms müssen freigehalten werden.
Eine verstopfte Öffnung kann die Reinigungswirkung stark
beeinträchtigen. Wenn der Sprüharm gereinigt werden muss,
lösen Sie die Mutter gegen den Uhrzeigersinn, entfernen
Sie die Unterlegscheibe und heben Sie den Sprüharm ab.
Reinigen Sie die Öffnungen und entfernen Sie eventuelle
Lebensmittelreste.
3. Wischen Sie übergelaufenen Klarspüler sorgfältig ab.
Grobfilter/Mikrofilter (2)
Mit dem Grobfilter werden größere Gegenstände wie
Zahnstocher oder Eierschalenreste aufgefangen. Stellen
Sie sicher, dass der Grobfilter immer sauber ist. Drehen
Sie den Grobfilter gegen den Uhrzeigersinn. Heben Sie ihn
heraus und reinigen Sie ihn unter fließendem Wasser.
Feinfilter (3)
Auch dieser Filter muss saubergehalten werden. Ein
verschmutzter oder verstopfter Filter beeinträchtigt die
Reinigungsleistung. Der Feinfilter kann einfach herausgehoben werden, wenn der Grobfilter entfernt ist.
4. Schließen Sie die Klappe bis sie einrastet.
Füllen Sie niemals Reinigungsmittel in das
Klarspülfach ein.
Wasserenthärtungsanlage (6)
Die Spülmaschine ist mit einer Wasserenthärtung für
hartes (kalkhaltiges) Wasser ausgerüstet, daher sollte
der Klarspüler auf einen geringen Wert eingestellt sein.
Der Kalk in hartem Wasser führt zu weißen Ablagerungen
auf dem Geschirr und im Inneren der Maschine.
Um dies zu verhindern, wird das Wasser durch einen
speziellen Behälter geleitet, in dem der Kalk entfernt wird.
Da der Wasserenthärter grobes Spülmaschinensalz
verbraucht, muss der Salzbehälter nach einer bestimmten
Anzahl von Spülvorgängen aufgefüllt werden.
Es ist sehr wichtig, den Salzbehälter vor dem
ersten Spülvorgang mit Spülmaschinensalz zu
füllen, wenn Ihr wasser kalkhaltig ist.
Die Kontrollleuchte
auf dem Bedienfeld leuchtet auf,
wenn Spülmaschinensalz nachgefüllt werden muss.
Reinigerfach (4)
Öffnen sie das Fach, indem Sie auf den Klappenverschluss
drücken. Füllen Sie den Reiniger gemäß den Hinweisen
auf der Verpackung in das Fach ein und schließen Sie die
Klappe. Bitte beachten Sie, dass die Dosierempfehlungen
sich normalerweise auf Spülmaschinen im Normalmass
beziehen, wenn Sie beispielsweise Reiniger in Tablettenform verwenden, ist es völlig ausreichend, wenn eine halbe
Tablette benutzen. Das Vorwaschmittel ist bei Bedarf in
das linke kleinere Fach einzufüllen. Dieses Reinigungsmittel wird bereits beim Vorspülen verwendet. Stellen Sie
sicher, dass sich die Klappe frei öffnen kann.
Verwenden Sie ausschließlich Reiniger, die für
Spülmaschinen geeignet sind.
Zugaberegler für Klarspüler (5)
Ein Klarspüler gewährleistet, dass Wasser und Schmutz
besser ablaufen und führt zu saubererem Geschirr und
schnellerem Trocknen. Zu viel Klarspüler führt zu Streifenbildung, zu wenig Klarspüler zu hellen Flecken. Das Klarspülfach hat ein Fassungsvermögen von etwa 150 ml.
Diese Menge reicht je nach Dosierung für etwa 60 Spülgänge.
Stellen Sie die Dosierung gemäß dem Härtegrad ihres
Wassers ein.
1. Schrauben Sie die Kappe des Salzbehälters
gegen den Uhrzeigersinn ab.
2. Füllen Sie den Salzbehälter mit Wasser (nur
beim ersten Befüllen).
3. Füllen Sie grobes Spülmaschinensalz durch den
mitgelieferten Trichter in den Behälter.
4. Entfernen Sie den Trichter und entfernen Sie
Salzreste an der Einfüllöffnung.
5. Schrauben Sie Abdeckkappe wieder fest.
Der Wasserenthärter ist jetzt für den ersten Spülvorgang
einsatzfähig. Stellen Sie sicher, dass sich immer grobes
Spülmaschinensalz im Behälter befindet, der ein Volumen
von etwa 1 Liter hat.
Informationen zur Einstellung des Wasserenthärters finden
Sie im Abschnitt ”Einstellung des Wasserenthärters”.
Sie können eine Dosierung zwischen 1 - 6
wählen, das entspricht 1 - 6 ml Klarspüler. Die
Voreinstellung ab Werk beträgt 1. Beginnen Sie
mit einer kleinen Einstellung und erhöhen Sie
bei Bedarf, indem Sie den Pfeil, beispielsweise
mit einem Löffelstiel, drehen.
Die Kontrollleuchte
auf dem Bedienfeld leuchtet auf,
wenn Klarspüler nachgefüllt werden muss.
1. Öffnen sie das Fach, indem Sie auf den Klappenverschluss drücken und heben Sie die Klappe hoch.
- 19 -
Verwenden Sie ausschließlich Spezialsalz für
Spülmaschinen, normales Kochsalz kann den
Wasserenthärter beschädigen.
Das Bedienfeld
Anzeige- und
Kontrollleuchten
A
EIN/AUS-Taste
Taste für
Wasserenthärter
Kombinations-Tasten ”A”
Multidisplay
Taste für
verzögerten Start
Tasten für
Programme
Diese beiden Tasten dienen nicht nur zum Start der angezeigten Programme, durch gleichzeitiges Drücken beider
Tasten kann außerdem die Einstellung des Wasserenthärters
justiert werden und eine laufendes Programm abbrechen.
Anzeigeleuchten:
Kontrollleuchten:
Zeigt aktuellen Stand des gewählten Programms
Zeigt
• Reinigungszyklus läuft
obere Leuchte
• Salz muss nachgefüllt werden
• Trockenzyklus läuft
mittlere Leuchte
• Klarspüler muss nachgefüllt werden
• Programmzyklus beendet
untere Leuchte
Das Multidisplay kann anzeigen:
• Auf welche Härtestufe der Wasserenthärter
eingestellt ist.
• Welche Startzeit eingestellt ist.
• Wie lange ein laufendes Spülprogramm
voraussichtlich noch dauert.
• Fehlercode.
Einstellung des verzögerten Starts
Ändern des verzögerten Starts:
Der Programmstart kann 19 Stunden verzögert werden.
1. Drücken Sie die EIN/AUS-Taste.
2. Drücken Sie die Taste für den verzögerten Start
so oft, bis im Multidisplay die Stundenanzahl blinkt,
nach der das Spülprogramm beginnen soll. Die
Anzeigen für den verzögerten Start leuchtet.
3. Drücken Sie die Taste für das gewünschte
Programm.
4. Im Multidisplay blinkt kurz die Laufzeit des
gewählten Programms und danach wieder die
gewählte Startzeit. Nach Ablauf der gewählten
Verzögerungszeit startet das Programm.
- 20 -
Wenn das Programm noch nicht gestartet ist, können
Sie die Stundenzahl der Zeitverzögerung mit der
Taste verändern.
Ausschalten des verzögerten Starts:
Wenn das Programm noch nicht gestartet ist, kann
die Zeitverzögerung abgeschaltet werden. Drücken
Sie die Taste für den verzögerten Start so oft, bis im
Multidisplay die Laufzeit des gewählten Programms
erscheint. Das gewünschte Programm startet dann
sofort.
Einstellung des Wasserenthärters
Um die Ablagerung von Kalk auf dem Geschirr oder im Inneren
der Maschine zu verhindern, muss die Maschine mit weichem
Wasser mit geringem Kalkgehalt betrieben werden.
Über Wasserhärte und Härtebereich in Ihrem
Wohngebiet informiert Sie das zuständige
Wasserwerk.
Die Spülmaschine ist mit einem Wasserenthärter ausgerüstet,
der Leistungswasser mit mehr als 4 °d (deutscher Grad) mit
einem speziellen Salz entkalkt.
Der Wasserenthärter kann in 5 Stufen
eingestellt werden:
Stellen Sie den Wasserenthärter gemäß der folgenden
Tabelle auf den Kalkgehalt Ihres Leitungswassers ein.
Härtegrad des Wassers
°d 1)
mmol/l 2)
Einstellung des
Wasserenthärters
> 24
> 4,2
5
18 - 24
3,2 - 4,2
4
12 - 18
2,1 - 3,2
3*
4 - 12
0,7 - 2,1
2
unter 4
unter 0,7
1
kein Salz erforderlich
1) Deutsche Härte für den Härtegrad des Wassers
2) millimol, internationale Einheit für die Wasserhärte
*) Einstellung ab Werk
Bei der folgenden Einstellung muss die Spülmaschine ausgeschaltet und alle Programme müssen beendet
sein. Informationen darüber, wie das Programm beendet wird, finden Sie im Abschnitt ”Bedienung”.
1. Drücken Sie die EIN/AUS-Taste.
2. Drücken Sie gleichzeitig die KombinationsTasten und halten Sie sie gedrückt. Wenn die
ersten drei Programmanzeigen zu blinken beginnen, können Sie die Tasten loslassen.
3. Drücken Sie einmal die Taste für den Wasserenthärter. Die Anzeigen für Wasserenthärter
beginnen zu blinken. Das Multidisplay zeigt die
eingestellte Härtestufe an.
4. Durch Drücken der Enthärtertaste wird die
Einstellung des Wasserhärtegrades schrittweise
um eine Stufe erhöht.
Nach Erreichen des Härtegrades 5 springt die
Maschine wieder auf 1 zurück.
5. Um die Einstellung zu beenden, drücken Sie
erneut die EIN/AUS-Taste, wenn der gewünschte
Härtegrad erreicht ist.
Wenn die Einstellung 1 gewählt wurde, leuchtet
die Anzeige für Salz nicht.
- 21 -
Programmübersicht
Art des
Geschirrs
Verschmutzungsgrad:
Kochtöpfe
Sonstiges Geschirr
• stark verschmutzt • normal
verschmutzt
• angetrocknete
Speisereste,
besonders
Eiweiß und
Stärke
• normal
verschmutzt
Kaffeetassen
und
empfindliche
Gegenstände
Sonstiges
Geschirr
• 4)
• leicht
verschmutzt
• angetrocknete
Speisereste
Geeignete
programme:
Programmablauf: 1)
INTENSIV
70° C
NORMAL
65° C
SPAR
55° C 3)
SCHNELL
50° C
Vorreinigen
Reinigen
2 x Zwischenspülen
Klarspülen
Trocknen
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Reinigen
Zwischenspülen
Klarspülen
-
ABSPÜLEN
Kalt
Abspülen
-
Verbrauchswerte: 2)
Reinigungszeit mit
Trocknen
107 Minuten
84 Minuten
159 Minuten
36 Minuten
7 Minuten
Trockenzeit:
13 Minuten
13 Minuten
54 Minuten
—
—
Energie:
1,15 kWh
0,80 kWh
0,63 kWh
0,40 kWh
0,01 kWh
Wasser:
9 Liter
7 Liter
7 Liter
6 Liter
2 Liter
1) Die Geräusch bei den verschiedenen Programmschritten kann unterschiedlich sein, da der
Reinigungsvorgang bei einigen Schritten intensiver ist als bei anderen.
2) Die Verbrauchswerte wurden unter Normbedingungen berechnet. Die Werte können je nach
Wassertemperatur und Füllungsgrad der Maschine schwanken.
3) Verbrauchswerte und Leistung entsprechend dem Sparprogramm.
4) Abspülen wählen sie, wenn die Maschine noch nicht vollständig gefüllt ist und sie keinen ganzen spülgang
durchlaufen lassen möchten. Das program spült das geschirr und hält es feucht, was das reinigen erleichtert.
In diesem Abspülen wird kein Reiniger eingesetzt.
Alle Programmschritte beginnen mit einer Wasserablaufsequenz.
Reiniger in Tablettenform eignen sich nicht für Schnellprogramme, da einige Tabletten
bei kurzen Programmen nicht die gewünschte Wirkung erzielen.
- 22 -
Geschirrspüler befüllen und entleeren
Einfüllen des Geschirrs
Entladen
Die nebenstehende Illustration zeigt die mit sechs Maßgedecken befüllte Maschine. Auch wenn Ihr Geschirr
nicht exakt diesen Gedecken entspricht, werden Sie gute
Reinigungsergebnisse erzielen, wenn Sie die folgenden
Hinweise beachten.
Heißes Geschirr ist stoßempfindlich. Lassen Sie das
Geschirr vor dem Entladen daher abkühlen.
●
Gläser, Tassen und Schalen immer auf den Kopf
stellen.
●
Tiefe Teller (Schalen etc.) immer so neigen, dass das
Wasser ablaufen kann.
●
Stellen Sie sicher, daß sich die einzelnen Teile nicht
berühren. Dies gilt insbesondere für den Besteckkasten
– aneinander liegende Löffel können nicht korrekt
gespült werden. Das Wasser muss alle verschmutzten
Stellen erreichen können.
●
Stellen Sie sicher, dass Besteck mit längeren Griffen
oder andere schmale Teile nicht durch Öffnungen des
Besteckkorbs rutschen und dadurch den Sprüharm
an der Drehung hindern.
●
Besteck aus Silber und Edelstahl ist voneinander zu
trennen. Wenn sich diese Metalle berühren, entsteht
eine chemische Reaktion, die das Silber verfärbt.
●
Porzellan mit Dekor auf der Glasur kann durch Spülen
in der Maschine beschädigt werden. Dasselbe gilt für
Besteck mit Holz- oder Kunststoffgriffen.
Das Geschirr trocknet schneller, wenn die Tür
nach Beenden des Spülprogramms für einen
kurzen Moment vollständig geöffnet wird und
angelehnt bleibt.
Öffnen Sie die Tür vorsichtig, da heiße Dämpfe
ausströmen können.
Spül- und Besteckkorb
Spülkorb
Besteckkorb
Achten Sie beim Kauf von Haushaltswaren
darauf, dass die Teile für Spülmaschinen
geeignet sind.
●
Gegenstände aus Silber und Aluminium tendieren dazu,
sich in der Spülmaschine zu verfärben. Speisereste
von Eiern und Senf führen oft zu Verfärbungen und
Flecken auf Silber. Entfernen Sie derartige Speisereste
daher sofort von den Gegenständen, wenn sie nicht
direkt nach dem Gebrauch gespült werden.
●
Nicht alle Gegenstände aus Kunststoff sind für die
Spülmaschine geeignet. Im Zweifelsfall sollten Sie ein
Einzelteil spülen, um festzustellen, ob die Kunststoffteile
für die Spülmaschine geeignet sind oder sie von Hand
spülen.
●
Für das Reinigen empfindlicher Gegenstände wählen
Sie das Programm mit der niedrigsten Wassertemperatur.
●
Substanzen wie Tomatenketchup, die starke Farbstoffe
enthalten, können das Innere des Geschirrspülers
vorübergehend verfärben.
Scharfe Messer sind so zu platzieren, dass
ihre Spitzen nicht nach oben zeigen. Sie
liegen am besten waagerecht im Spülkorb.
- 23 -
Die Tassen können aus 2 unterschiedliche
Ebenen untergebracht werden.
Bedienung
Start des Programms
Pause-funktion
1. Feste Speiseresten abkratzen oder abspülen.
Mit der Pause-funktion kann das Spülprogramm für einen
kurzen Zeitraum unterbrochen werden.
2. Geschirrspüler befüllen.
(Siehe Spülkorb und Beladen).
1. EIN/AUS-Taste drücken. Das Spülprogramm
stoppt.
3. Die richtige Menge Reiniger in das Reinigerfach
füllen und die Klappe schließen.
2. Alle Leuchten gehen aus.
3. Wenn Sie das Programm wieder starten möchten,
drücken Sie die EIN/AUS-Taste erneut. Das
Programm wird fortgesetzt.
4. Tür schließen.
5. EIN/AUS-Taste drücken. Alle Programmanzeigen leuchten.
Das Spülprogramm sollte nicht für längere
Zeiträume unterbrochen werden, da das Wasser
in der Maschine abkühlt und wieder erwärmt
werden muss. Dies führt zu einem höheren
Energieverbrauch.
6. Die gewünschte Programmtaste (siehe Programmübersicht) drücken. Alle anderen Programmanzeigen gehen aus. Die Leuchten informieren
Sie über den aktuellen Programmablauf.
7. Nach Ende des Programms die Filter auf
Rückstände überprüfen.
Abbruch des Trockenzyklus
Wenn Sie nicht möchten, dass der Trockenzyklus bis
zum Ende läuft, können Sie ihn abbrechen.
Spülprogramm unterbrechen
1. Tür öffnen. Das Programm stoppt.
1. EIN/AUS-Taste drücken.
2. Die Programmanzeigen leuchtet.
2. Tür öffnen. Der Trockenzyklus wird abgebrochen.
3. Tür schließen, das Programm läuft nach etwa
6 Sekunden weiter.
Abschalten der Spülmaschine
Öffnen Sie die Tür während des Betriebs
vorsichtig, da heiße Dämpfe ausströmen
können.
Schalten Sie die Spülmaschine aus, wenn die Anzeige für
das Programmende leuchtet
oder das Multidisplay 0
anzeigt..
1. EIN/AUS-Taste drücken.
Abbruch des programms
Öffnen Sie die Tür direkt nach Ende des
Programms vorsichtig, da heiße Dämpfe
ausströmen können.
1. Die Kombinations-Tasten drücken und gedrückt
halten, die Maschine geht in die Startposition
und alle Programmanzeigen leuchten.
2. Lassen Sie die Tasten los. Das programm wurde
abgebrochen und ein neues Programm kann
gewählt werden.
Wenn Sie die Spülmaschine ausschalten und das
Programm noch nicht beendet ist, wird das Programm lediglich unterbrochen. Wenn Sie die
Maschine wieder einschalten, wird das programm
fortgesetzt.
Die Spülmaschine verfügt über eine neue Funktion
mit der Bezeichnung „IMPULSREINIGEN“. Bei
diesem Reinigungsverfahren werden Wasserdruck
und Pumpendrehzahl variiert, um das Geschirr
intensiver zu reinigen. Daher entwickeln die
unterschiedlichen Zyklen des Reinigungsprogramm verschiedene Geräusche.
Reinigung des Geschirrspülers
Reinigen Sie die Außenflächen der Maschine mit einem
milden (nicht scheuernden) Haushaltsreiniger. Entfernen
Sie Reste des Reinigungsmittels mit einem feuchten Tuch.
Verwenden Sie keine Reinigungsmittel, die
Alkohol, Verdünnungsmittel oder ähnliche
Substanzen enthalten.
- 24 -
Bei Auftreten eines Fehlers
Falls ein Fehler auftritt, versuchen Sie bitte, diesen anhand der folgenden Tabelle selbst zu beheben, bevor Sie
den Reparatur-service rufen. Falls Sie den Wartungsdienst wegen eines Fehlers rufen, der in der folgenden Liste
enthalten ist, können Ihnen Kosten entstehen. Dies gilt ebenfalls, wenn Sie den Geschirrspüler für Zwecke benutzt
haben, für die er nicht bestimmt ist.
Fehler
Kontrollieren
Das Programm startet nicht.
•
•
•
•
•
•
•
Ist die Tür korrekt geschlossen?
Ist die EIN/AUS-Taste gedrückt?
Ist der Wasserhahn geöffnet?
Ist der Geschirrspüler an das Stromnetz angeschlossen?
Ist die Sicherung intakt?
Ist die Taste für den verzögerten Start gedrückt?
Ist das vorige Programm beendet? (Siehe ”Bedienung”).
Die Geschirrspülmaschine nimmt kein
Wasser auf.
•
•
•
•
•
Ist der Wasserhahn geöffnet?
Ist die Wasserversorgung Ihres Hauses unterbrochen?
Ist der Zulaufschlauch geknickt oder eingeklemmt?
Ist der Filter im Zulaufschlauch verstopft?
Ist der Wasserdruck zu niedrig?
Wasser nach Programmende nicht
abgepumpt.
• Wurde die Tür geöffnet, bevor das Programm beendet war
und die Anzeige
für Programmende leuchtet?
• Ist das vorige Programm beendet? (Siehe ”Bedienung”).
• Sind die Filter verstopft?
Das Reinigungsergebnis ist
mangelhaft.
•
•
•
•
•
•
•
•
•
Sichtbare Kalkablagerungen oder
weißer Belag auf dem Geschirr.
• Ist der Salzbehälter leer oder ist der Wasserenthärter nicht
korrekt eingestellt?
• Ist die Einstellung für den Klarspüler zu niedrig dosiert?
Der Geschirrspüler verursacht laute
Geräusche.
• Stößt das Geschirr aneinander?
• Stößt der Sprüharm gegen das Geschirr?
Pfeifgeräusche beim Reinigen.
• Ist kein Fehler, versuchen Sie es mit einem anderen Reiniger.
Das Geschirr ist nicht richtig trocken
und glänzt nicht.
• Ist der Behälter für den Klarspüler leer?
• Ist das Geschirr zu lange im Geschirrspüler geblieben?
Die Tür ist schwer zu schließen.
• Ist der Geschirrspüler waagerecht aufgestellt?
Wurde der Sprüharm an seiner Drehung gehindert?
Sind die Öffnungen des Sprüharms verstopft?
Wurde das Geschirr zu eng eingeräumt?
Sind die Filter verstopft?
Sind die Filter korrekt eingesetzt?
Haben Sie genügend Reiniger verwendet?
Ist der Salzbehälter korrekt verschlossen?
Haben Sie ein Programm mit zu niedriger Temperatur gewählt?
Ist der Behälter für den Klarspüler leer?
- 25 -
Bei Auftreten eines Fehlers
Mit hilfe von dem Fehlercode an dem Multidisplay, können Sie das Problem höchstwahrscheinlich selbst beheben.
Nach Behebung des Fehlers, die Taste des angefangenen Spülprogramms drücken und der Programmzyklus wird
fortgesetzt.
Bei allen anderen Fehlercode das Multidisplay zeigt ( , folgt von einer Nummer):
• Der Programmzyklus unterbrechen.
• Schalten Sie die Spülmaschine aus.
• Wählen Sie das angefangenen Programm erneut.
Wird der Fehler erneut angezeigt, verständigen Sie bitte den Kundennienst und die Fehlercode nennen.
Fehler
Kontrollieren
Die Programmanzeige des gewählten
Spülprogramms blinkt:
das Multidisplay zeigt den Fehlercode
, 10.
(Probleme mit Wasserzulauf).
•
•
•
•
Die Programmanzeige des gewählten
Spülprogramms blinkt:
das Multidisplay zeigt den Fehlercode
, 20.
(Probleme mit Wasserablauf).
• Ist der Siphon verstopft?
• Ist der Ablaufschlauch geknickt oder eingeklemmt?
• Sind die Filter verstopft?
Ist der Wasserhahn geöffnet?
Ist der Filter im Zulaufschlauch verstopft?
Ist der Zulaufschlauch geknickt oder eingeklemmt?
Sind die Filter verstopft?
Service
Service und Ersatzteile
Wartungs- und Reparaturarbeiten dürfen nur von einem
Wartungsunternehmen durchgeführt werden, das vom
Hersteller zugelassen ist. Es dürfen nur Originalersatzteile
verwendet werden.
Falls ein Fehler auftritt, versuchen Sie bitte, diesen anhand
der ”Fehlersuchtabelle” selbst zu beheben, bevor Sie den
Reparaturservice rufen. Bitte beachten Sie, dass Fehler
an der elektrischen Anlage nur von einem zugelassenen
Elektriker ausgeführt werden dürfen.
Bitte geben Sie bei Fehlern die Modellbezeichnung und
die Produkt- sowie Seriennummer an, die Sie auf dem
Schild an der Rückseite der Maschine finden.
Sie können diese Daten gleich hier eintragen:
TYPE.
............................................................
MOD.
............................................................
PROD.NO.
............................................................
SER.NO.
............................................................
Kaufdatum
............................................................
Unter welchen Umständen tritt die Störung auf?
Versuchen Sie niemals, die Geschirrspülmaschine selbst zu reparieren.
Reparaturen, die von nicht autorisierten oder unerfahrenen Personen
durchgeführt wurden, können zu Personen- und Sachschäden führen.
- 26 -
Information für Testinstitute
Der Salzbehälter und der Behälter für Klarspüler müssen gemäß der Bedienungsanleitung gefüllt werden.
Bevor Messungen durchgeführt werden, muss der Geschirrspüler ein oder zwei komplette Programme mit Reiniger
und sauberem Geschirr durchlaufen.
–
–
–
Teststandard:
EN 50242 und EN 60704
Kapazität:
6 Maßgedecke gemäß EN 50242
Beladen des Spülkorbs:
Einfüllen gemäß Abbildung unter
Testprogramm:
Sparprogramm 55° C
Reiniger (IEC Typ B):
9 Gramm in das Reinigerfach + 5 Gramm in das Vorreinigerfach
Klarspüler (Typ III):
Einstellung 3
Wasserdruck:
Minimum 0,8 bar, Maximum 10 bar
Wasserabfluß:
Installation gemäß Abbildung unter
Die Maschine erfüllt die folgenden EU-Richtlinien:
73/23/EEC, vom 19.02.1973 – Niederspannungsrichtlinie.
89/336/EEC, vom 03.05.1989 (einschließlich Ergänzung
92/31/EEC) – Richtlinie für elektromagnetische Verträglichkeit.
- 27 -
Installationshinweise
Arbeiten an der elektrischen Anlage im Zusammenhang
mit der Installation dieser Maschine dürfen nur von
einem zugelassenen Elektriker ausgeführt werden.
Sanitärarbeiten im Zusammenhang mit der Installation
dieser Maschine dürfen nur von einem zugelassenen
Installateur ausgeführt werden.
Technische Daten
Kapazität:
6 Maßgedecke gemäß EN 50242
Abmessungen:
Höhe
Breite
Tiefe (bis zur Kante der Tür)
Tiefe (bis zur Mitte der Tür)
447 mm
546 mm
480 mm
490 mm
Gewicht:
Netto
22 kg
Wasserdruck:
Minimum
Maximum
Maximum
80 kPa (0,8 bar)
1000 kPa (10 bar)
65° C
Stromversorgung
Sicherung
Heizelement
Leistungsaufnahme
230 V - 50 Hz
10 A
1100 W
1180 W
Wassertemperatur:
Elektroanschluss:
- 28 -
Auspacken
Schäden
Wenn die Maschine Transportschäden aufweist, müssen
diese sofort dem Transportunternehmen gemeldet werden.
Überprüfen Sie die Maschine auf Schäden. Falls Sie Schäden
feststellen oder Teile fehlen, benachrichtigen Sie bitte
umgehend Ihren Händler.
Achten Sie darauf, dass Kinder nicht mit dem
Verpackungsmaterial spielen können.
Überprüfen Sie beim Auspacken, ob folgende Zubehör
zusammen mit der Maschine geliefert wurden:
– Ein Trichter zum Einfüllen von Salz (1)
– Umlenkstütze für Ablaufschlauch (2)
1
Anwendung
Diese Spülmaschine ist ausschließlich für Haushaltsgegenstände bestimmt, die spülmaschinenfest sind.
Die Verwendung für andere Zwecke kann die Maschine
beschädigen und die Garantie außer Kraft setzen.
Aufstellung
Die Geschirrspülmaschine ist für die Installation auf einer
Küchenarbeitsplatte oder für den Einbau vorgesehen.
Damit sie einwandfrei arbeiten kann, ist darauf zu achten,
dass sie waagerecht steht. Ihre Höhe kann mit den
einstellbaren Füßen um jeweils 5 mm justiert werden.
Einbaumaße gemäß Abbildung.
Bei Frostgefahr
Wenn die Geschirrspülmaschine in Räumen
aufgestellt wird, in denen die Temperatur
zeitweise unter 0° C fällt, kann die geringe
Wassermenge, die in Teilen der Maschine
verbleibt, gefrieren und die Maschine beschädigen. Um dies zu verhindern, gehen
Sie wie folgt vor:
1. Schließen Sie den Wasserzulauf zum
Geschirrspüler.
2. Entfernen Sie die Schläuche für den
Wasserzulauf und –ablauf.
3. Stellen Sie sicher, dass sich grobes Salz im
Behälter des Wasserenthärters befindet.
Die Maschine darf nur in geschlossenen Räumen
bei normaler Raumtemperatur verwendet und
gelagert werden. Der Hersteller ist nicht verantwortlich für etwaige Frostschäden.
- 29 -
2
4
Installation
Wasserzulauf
Der Geschirrspüler ist mit einer Sicherheitseinrichtung
ausgestattet, die verhindert, dass Wasser in den
Anschluss zurückläuft. Diese Einrichtung entspricht
dem aktuellen Standard der technischen Möglichkeiten.
Die Temperatur der Wasserzufuhr sollt nicht höher sein als
65° C, und der Wasserdruck sollte 80 - 1000 kPa (0,8 - 10 bar)
betragen. Es ist wichtig, dass Wasserhahn oder Absperrventil
leicht zugänglich in der Nähe der Geschirrspülmaschine
installiert sind. Es sind spezielle Mischbatterien mit Geschirrspülanschluss sowie Adapter für ältere Mischbatterien lieferbar.
Schließen Sie den Zulaufschlauch an einen 3/4" Wasserhahn an.
Der Zulaufschlauch darf nicht verlängert werden. Wenn er zu
kurz ist, muss der gesamte Schlauch gegen einen längeren
für diesen Zweck geeigneten Hochdruckschlauch ausgetauscht
werden. Der Schlauchanschluss an der Maschine kann in alle
Richtungen gedreht werden. Lösen Sie die Mutter, drehen
Sie den Schlauch in die gewünschte Richtung und ziehen
Sie die Mutter wieder an.
Sicherstellen, dass die Mutter fest angezogen ist,
bevor die Maschine in Position gebracht wird.
Benutzen Sie nur den Zulaufschlauch, der mit dem
Geschirrspüler ausgeliefert wird. Benutzen Sie
keinesfalls einen alten Zulaufschlauch.
Wasserablauf
Um den Geschirrspüler vor Wasserschäden zu schützen,
ist er mit einem Sicherheitssystem ausgerüstet. Wenn
ein Fehler auftritt, startet die Absaugpumpe automatisch
und das in der Maschine befindliche Wasser wird
abgepumpt.
Dieses Sicherheitssystem arbeitet auch, wenn die
Maschine ausgeschaltet ist. Sie muss allerdings
an das Stromnetz angeschlossen sein.
Platzieren Sie den Ablaufschlauch wie abgebildet über dem
Spülbecken. Der Schlauch darf an keiner Stelle höher als
75 cm über der Stellfläche des Geschirrspülers hinausragen.
Wenn er höher verlegt wird, kann die Funktion der Maschine
beeinträchtigt werden.
Außerdem muss sichergestellt sein, dass der Innendurchmesser des Schlauchs an keiner Stelle weniger als 13 mm
beträgt. Wenn der Ablaufschlauch zu lang sein sollte, wird
er einfach auf die gewünschte Länge gekürzt.
1. Schneiden Sie den Schlauch mit einem scharfen
Messer auf die gewünschte Länge zu.
2. Befestigen Sie die Umlenkstütze am Schlauchende.
- 30 -
Installation
Elektroanschluss
Der Geschirrspüler ist mit einem Elektrokabel mit Stecker für
den Anschluss an eine geerdete Schutzkontaktsteckdose mit
230 V ausgestattet. Die Steckdose sollte leicht zugänglich
und mit einer 10 A Sicherung abgesichert sein.
Bevor irgendwelche Arbeiten an der Geschirrspülmaschine ausgeführt werden, muss der
Stecker aus der Steckdose gezogen werden,
um die Maschine stromlos zu machen.
Eine feste Elektroinstallation darf nur durch
einen zugelassenen Elektriker erfolgen.
- 31 -
Technical changes possible
Technische Änderungen vorbehalten
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
