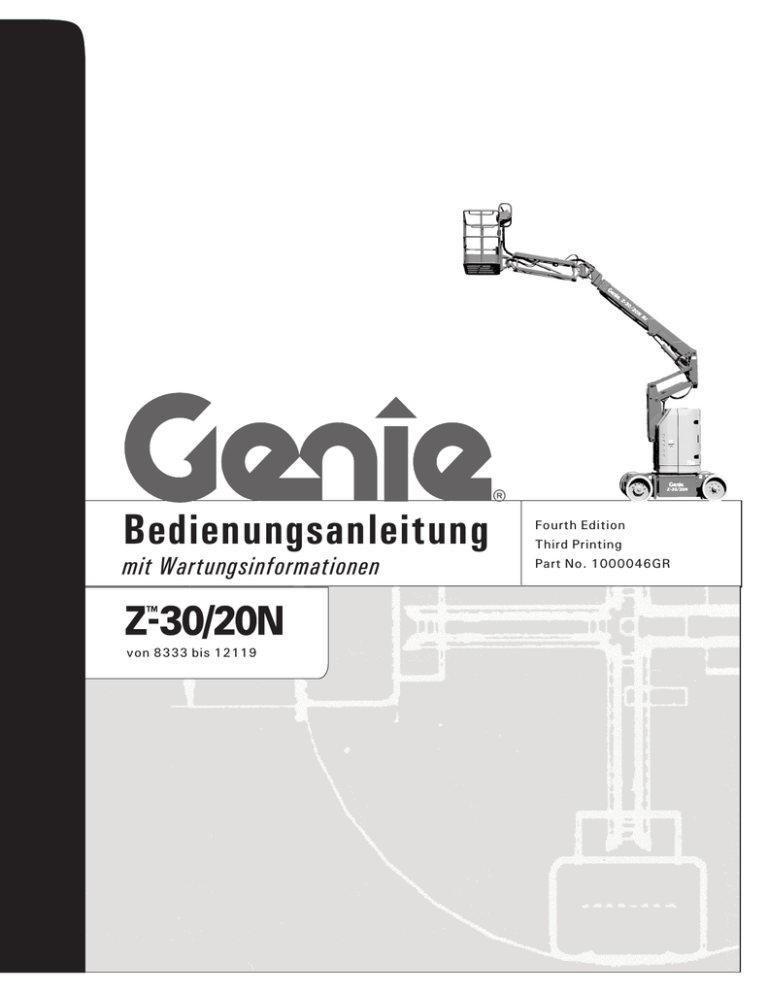

User manual | Bedienungsanleitung Fourth Edition

Bedienungsanleitung
mit Wartungsinformationen
von 8333 bis 12119
Fourth Edition
Third Printing
Part No. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Wichtig
Bitte lesen und befolgen Sie die Sicherheitsbestimmungen und Bedienungsanweisungen, bevor Sie diese
Maschine in Betrieb nehmen. Diese Maschine darf nur
von geschultem und befugtem Personal in Betrieb
genommen werden. Betrachten Sie diese Bedienungsanleitung als einen integralen Bestandteil der Maschine,
und bewahren Sie sie stets bei der Maschine auf. Falls
Sie Fragen haben, wenden Sie sich bitte direkt an
Genie Industries.
Inhalt
Seite
Sicherheitsbestimmungen ............................................ 1
Steuerung ..................................................................... 8
Legende ...................................................................... 10
Inspektion vor Inbetriebnahme ................................... 11
Wartung ...................................................................... 13
Funktionstests ............................................................ 15
Inspektion des Arbeitsplatzes .................................... 20
Bedienungsanweisungen ............................................ 21
Aufschriften ................................................................ 26
Transport- und Hebeanweisungen .............................. 30
Technische Daten ...................................................... 33
Copyright © 1995 Genie Industries
So erreichen Sie uns:
Vierte Auflage:
Internet: http://www.genielift.com
E-Mail: [email protected]
Dritter Druck, Februar 2010
„Genie“ und „Z“ sind in den USA und vielen
anderen Ländern eingetragene Warenzeichen
von Genie Industries.
Gedruckt auf Recyclingpapier L
Gedruckt in den USA
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Sicherheitsbestimmungen
Gefahr
Wenn die in dieser Bedienungsanleitung aufgeführten Anweisungen
und Sicherheitsbestimmungen nicht
befolgt werden, kann dies schwere
Verletzungen oder tödliche Unfälle
zur Folge haben.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
Machen Sie sich mit den Sicherheitsbestimmungen vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
2 Führen Sie immer eine Inspektion vor Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer Funktionstests
durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen und Anweisungen des Herstellers,
das Sicherheitshandbuch, die Bedienungsanleitung
und die Maschinenaufschriften.
Lesen, verstehen und befolgen Sie die Sicherheitsbestimmungen des Arbeitgebers und die Arbeitsplatzvorschriften.
Lesen, verstehen und befolgen Sie alle geltenden
behördlichen Bestimmungen.
Sie müssen für die sichere Inbetriebnahme der
Maschine entsprechend geschult sein.
Teile-Nr. 1000046GR
Z-30/20N
1
Bedienungsanleitung
Vierte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Todesgefahr durch Stromschlag
Umsturzgefahr
Diese Maschine ist nicht elektrisch isoliert und
bietet keinen Schutz bei Stromkontakt oder in der
Nähe zu elektrischem Strom.
Das Gewicht von Personen, Ausrüstung und
Materialien darf die maximale Tragfähigkeit der
Plattform nicht überschreiten.
Maximale Plattformtragfähigkeit
227 kg
Maximale Personenzahl
2
Das Gewicht von Zusatzoptionen und Zubehör (z.B.
Rohrablagen, Plattenträger und Schweißgeräte)
wirkt sich auf das Gesamtgewicht der Plattform aus
und reduziert die zulässige Ladekapazität.
Beachten Sie die Aufschriften auf den Optionen.
Halten Sie immer ausreichenden Sicherheitsabstand zu elektrischen Leitungen und Geräten ein.
Richten Sie sich dabei nach den jeweiligen behördlichen Bestimmungen und nach folgender Tabelle.
Spannung
Phase-zu-Phase
0 bis 300V
Mindestsicherheitsabstand
Meter
Kontakt vermeiden
300V bis 50kV
3,05
50kV bis 200kV
4,60
200kV bis 350kV
6,10
350kV bis 500kV
7,62
500kV bis 750kV
10,67
750kV bis 1 000kV
13,72
Der Auslegerarm darf nur angehoben oder
ausgefahren werden, wenn die Maschine auf
festem, ebenem und waagerechtem Untergrund
steht.
Überprüfen Sie, ob die Maschine waagerecht steht,
und verlassen Sie sich nicht auf den Neigungsalarm. Der Neigungsalarm auf der Plattform ertönt
nur, wenn die Maschine auf einer stark abschüssigen Fläche steht.
Nehmen Sie die Maschine bei Gewitter oder Sturm
nicht in Betrieb.
Wenn der Neigungsalarm ausgelöst wurde:
Der Ausleger darf nicht über die waagerechte Position hinaus ausgefahren, geschwenkt oder angehoben werden. Bevor Sie die Plattform heben,
müssen Sie die Maschine auf einen festen, ebenen
und waagerechten Untergrund fahren. Ertönt der
Neigungsalarm bei angehobener Plattform, müssen
Sie beim Einfahren des Auslegers und Absenken
der Plattform äußerst vorsichtig sein. Beim Absenken darf der Ausleger nicht geschwenkt werden.
Bevor Sie die Plattform heben, müssen Sie die
Maschine auf einen festen, ebenen und waagerechten Untergrund fahren.
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Die Begrenzungsschalter dürfen nicht verändert
bzw. deaktiviert werden.
Berücksichtigen Sie bei Plattformbewegungen
schwingende oder durchhängende Leitungen, und
vermeiden Sie das Arbeiten bei starkem oder
böigem Wind.
Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt. Personal am
Boden oder auf der Plattform darf die Maschine so
lange nicht berühren oder in Betrieb nehmen, bis
die Strom führenden Leitungen abgeschaltet sind.
2
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Fahren Sie nicht schneller als 1 km/h, wenn der
Primärausleger angehoben oder ausgefahren oder
der Sekundärausleger angehoben ist.
Verwenden Sie die Plattformsteuerung nicht, um
eine Plattform zu befreien, die eingeklemmt ist oder
sich verfangen hat bzw. deren normale Bewegung
durch ein angrenzendes Objekt beeinträchtigt ist.
Alle Personen müssen die Plattform verlassen,
bevor versucht wird, die Plattform mithilfe der
Bodensteuerung zu befreien.
Heben Sie den Ausleger nicht an, wenn die
Windgeschwindigkeit mehr als 12,5 m/s beträgt.
Falls die Windgeschwindigkeit bei angehobenem
Ausleger 12,5 m/s überschreitet, muss der
Ausleger abgesenkt und die Maschine außer
Betrieb genommen werden.
Fahren Sie mit der Maschine bei angehobenem
oder ausgefahrenem Ausleger nicht auf unebenes
Gelände, instabilen Untergrund oder in sonstige
Gefahrensituationen.
Fahren Sie die Maschine nicht über abschüssiges
oder ansteigendes Gelände mit einem Gefälle in
Fahrt- und Querrichtung, das außerhalb des zulässigen Bereichs für die Maschine liegt. Die Angaben
zum maximal zulässigen Gefälle gelten für den
Betrieb mit eingefahrener Plattform.
Maximal zulässiges Gefälle, eingefahrene Position
Nehmen Sie die Maschine bei starkem oder böigem
Wind nicht in Betrieb. Die Fläche der Plattform oder
der Ladung darf nicht vergrößert werden. Wenn die
dem Wind ausgesetzte Fläche vergrößert wird, wird
die Stabilität der Maschine beeinträchtigt.
Mit Gegengewicht bei Aufwärtsfahrt
35%
19°
Mit Gegengewicht bei Abwärtsfahrt
20%
11°
Quergefälle
25%
14°
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Objekte, die sich außerhalb der Plattform befinden,
dürfen nicht zum Heranziehen oder Abstoßen
verwendet werden.
Maximal zulässige
seitlich wirkende Kraft –
ANSI und CSA
667 N
Maximal zulässige
Kraft per Hand – CE
400 N
Die Maschine darf nur mit langsamer Geschwindigkeit über unebenes Gelände, Schutt, instabilen
oder rutschigen Untergrund sowie in der Nähe von
Bodenlöchern und Abhängen gefahren werden.
Dabei sollten Sie äußerst vorsichtig sein, und die
Plattform muss eingefahren sein.
Teile-Nr. 1000046GR
Verändern bzw. deaktivieren Sie keine Bestandteile
der Maschine, die für die Sicherheit und Stabilität
der Maschine von Bedeutung sind.
Ersetzen Sie niemals Teile, die für die Stabilität
der Maschine wichtig sind, durch Teile mit abweichendem Gewicht oder anderen Spezifikationen.
Z-30/20N
3
Bedienungsanleitung
Vierte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Nehmen Sie keinesfalls Veränderungen an der
Arbeitsplattform ohne schriftliche Genehmigung des
Herstellers vor. Das Anbringen von Halterungen für
Werkzeuge oder von anderen Materialien an der
Plattform, den Fußbrettern oder den Geländerteilen
kann das Gewicht und die Oberfläche der Plattform
oder der Ladung vergrößern.
Es dürfen an keiner Stelle der Maschine überhängende Ladungen platziert oder befestigt werden.
Verwenden Sie die Maschine nicht als Kran.
Verwenden Sie den Ausleger nicht zum Schieben
der Maschine oder anderer Gegenstände.
Der Ausleger darf keine angrenzenden Objekte
berühren.
Binden Sie den Ausleger oder die Plattform nicht an
angrenzenden Objekten fest.
Platzieren Sie keine Lasten außerhalb des Plattformrands.
Sturzgefahr
Verwenden Sie keine Leitern oder Gerüste auf der
Plattform, und stützen Sie Leitern oder Gerüste
nicht an der Maschine ab.
Transportieren Sie Werkzeuge und Materialien nur,
wenn sie gleichmäßig auf der Plattform verteilt sind
und von den Personen auf der Plattform sicher
gehandhabt werden können.
Alle auf der Plattform
arbeitenden Personen
müssen einen Sicherheitsgurt verwenden und die
jeweiligen gesetzlichen
Bestimmungen befolgen.
Befestigen Sie die Sicherheitsleine an der dafür
vorgesehenen Verankerung auf der Plattform.
Das Sitzen, Stehen oder Klettern auf dem
Plattformgeländer ist zu unterlassen. Achten Sie
auf der Plattform stets auf einen festen Stand.
Die Maschine darf nicht auf einer beweglichen oder
mobilen Fläche oder auf einem Fahrzeug eingesetzt
werden.
Vergewissern Sie sich, dass alle Reifen in gutem
Zustand und die Radmuttern sicher angezogen
sind.
Verwenden Sie niemals Batterien, die weniger
wiegen als die Batterien der Originalausstattung.
Die Batterien werden als Gegengewicht verwendet
und sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 47,6 kg wiegen.
Das Gewicht jedes Batteriekastens mit Batterien
muss mindestens 240,4 kg betragen.
4
Klettern Sie nicht von der Plattform, wenn sie
angehoben ist.
Halten Sie den Plattformboden frei von Schmutz.
Schließen Sie das Plattformeinstiegstor oder die
Schiebetür, bevor Sie mit dem Arbeiten beginnen.
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Kollisionsgefahr
Berücksichtigen Sie beim
Fahren oder beim Betrieb
die eingeschränkte Sichtweite und tote Winkel.
Vergewissern Sie sich vor dem Senken des
Auslegers, dass sich darunter weder Personen
noch Hindernisse befinden.
Achten Sie beim Drehen des Drehtischs darauf, wo
sich der Ausleger befindet.
Überprüfen Sie den Arbeitsbereich auf Hindernisse
über der Maschine oder sonstige Gefahrenquellen.
Passen Sie die Fahrgeschwindigkeit an die
Bodenbeschaffenheit, vorhandene Hindernisse, das
Gefälle, den Standort von Personen und andere
Faktoren an, die eine Kollisionsgefahr darstellen
können.
Bedenken Sie die mögliche Quetschgefahr, wenn
Sie sich am Plattformgeländer festhalten.
Das Bedienpersonal muss alle am Arbeitsplatz
geltenden privaten und behördlichen Vorschriften
für die Verwendung von Schutzvorrichtungen
befolgen.
Verwenden Sie einen Ausleger nur dann im
Arbeitsbereich eines Krans, wenn dessen
Steuerung gesperrt ist bzw. die nötigen
Vorkehrungen getroffen wurden, um einen
möglichen Zusammenstoß zu vermeiden.
Während des Betriebs der Maschine sind
rücksichtslose Manöver und Unfug unbedingt zu
unterlassen.
Beachten und verwenden Sie für die Fahr- und
Lenkfunktionen die farbkodierten Richtungspfeile
auf der Plattformsteuerung und am Fahrgestell.
Teile-Nr. 1000046GR
Z-30/20N
5
Bedienungsanleitung
Vierte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Gefahr der Beschädigung von
Bauteilen
Legende – Aufschriften
Für die Produktaufschriften von Genie werden
Symbole, Farbkodierungen und Signalwörter mit
folgender Bedeutung verwendet:
Verwenden Sie die Maschine nicht als Masse bei
Schweißarbeiten.
Gefahr durch beschädigte
Maschine
Verwenden Sie niemals eine beschädigte Maschine
oder eine Maschine, die nicht richtig arbeitet.
Führen Sie vor der Inbetriebnahme eine gründliche
Inspektion der Maschine durch, und überprüfen Sie
vor jeder Arbeitsschicht alle Funktionen. Die
Maschine ist im Fall einer Beschädigung oder
Fehlfunktion sofort außer Betrieb zu setzen und
entsprechend zu kennzeichnen.
Stellen Sie sicher, dass alle Wartungsarbeiten, die
in diesem Handbuch und im Wartungshandbuch für
Genie Z-30/20N beschrieben werden, ausgeführt
wurden.
Vergewissern Sie sich, dass alle Aufschriften
vorhanden und gut lesbar sind.
Stellen Sie sicher, dass die Bedienungsanleitung
sowie die Aufgaben- und Sicherheitshandbücher
vollständig und lesbar sind und sich im
Aufbewahrungsfach auf der Plattform befinden.
Rot – wird verwendet, wenn eine
unmittelbare Gefahr besteht, die
bei Nichtbeachtung zu schweren
Verletzungen oder tödlichen
Unfällen führt.
Orange – wird verwendet, wenn
eine potenzielle Gefahr besteht,
die bei Nichtbeachtung zu
schweren Verletzungen oder
tödlichen Unfällen führen kann.
Gelb mit Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung
leichte oder mittelschwere
Verletzungen verursachen kann.
Verletzungsgefahr
Bei einem Hydraulik- oder Druckluftleck darf die
Maschine nicht betrieben werden. Durch ein
Hydraulik- oder Druckluftleck kann die Haut
angegriffen und/oder verbrannt werden.
Das unsachgemäße Berühren von abgedeckten
Bauteilen führt zu schweren Verletzungen. Alle
Arbeiten an abgedeckten Bereichen dürfen nur von
geschultem Wartungspersonal ausgeführt werden.
Abdeckungen dürfen vom Bediener nur zur Inspektion vor Inbetriebnahme geöffnet werden. Während
des Betriebs müssen alle Abdeckungen fest
verschlossen bleiben.
6
Symbol Sicherheitshinweis – wird
verwendet, um Personen vor
potenzieller Verletzungsgefahr zu
warnen. Beachten Sie alle
Sicherheitshinweise, die diesem
Symbol folgen, um mögliche
Verletzungen oder tödliche Unfälle
zu vermeiden.
Z-30/20N
Gelb ohne Symbol Sicherheitshinweis – wird verwendet, um vor
einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung zu
Sachschaden führen kann.
Grün – wird verwendet, um auf
Bedienungs- oder Wartungsinformationen hinzuweisen.
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
SICHERHEITSBESTIMMUNGEN
Batteriesicherheit
Gefahr der Beschädigung von
Bauteilen
Verätzungsgefahr
Batterien enthalten Säure. Tragen Sie stets Schutzkleidung und eine Schutzbrille, wenn Sie mit
Batterien arbeiten.
Verwenden Sie kein Ladegerät mit mehr als 48V
zum Laden der Batterien.
Beide Batteriesätze müssen gemeinsam geladen
werden.
Ziehen Sie den Stecker vom Batteriesatz ab, bevor
Sie den Batteriesatz entfernen.
Todesgefahr durch Stromschlag
Schließen Sie das Ladegerät
nur an einer geerdeten SchukoWechselstromsteckdose an.
Überprüfen Sie die Maschine
täglich auf beschädigte Kabel
und Drähte. Tauschen Sie
beschädigte Teile vor der
Inbetriebnahme aus.
Verschütten Sie keine Batteriesäure, und
vermeiden Sie den Kontakt damit. Verschüttete
Batteriesäure ist mit Wasser und Lauge
(doppeltkohlensaures Natron) zu neutralisieren.
Der Batteriesatz muss immer in senkrechter
Position eingesetzt sein.
Schützen Sie die Batterien bzw. das Ladegerät vor
Wasser oder Regen.
Vermeiden Sie einen Stromschlag, der durch das
Berühren der Batterieklemmen verursacht werden
kann. Legen Sie alle Ringe, Uhren und sonstigen
Schmuck ab.
Explosionsgefahr
Umsturzgefahr
Halten Sie Funken,
offenes Feuer und
brennende Zigaretten
von den Batterien fern.
Batterien geben ein
explosives Gas ab.
Die Abdeckung für den
Batteriesatz muss
während des gesamten
Ladevorgangs geöffnet
bleiben.
Verwenden Sie niemals Batterien, die weniger
wiegen als die Batterien der Originalausstattung.
Die Batterien werden als Gegengewicht verwendet
und sind daher für die Stabilität der Maschine
wesentlich. Jede Batterie muss 47,6 kg wiegen.
Das Gewicht jedes Batteriekastens mit Batterien
muss mindestens 240,4 kg betragen.
Gefahren beim Heben
Verwenden Sie zum Ausbau und Einbau von
Batteriesätzen einen Gabelstapler.
Berühren Sie die Batterieklemmen oder
Kabelklemmen nicht mit Werkzeugen, die Funken
verursachen könnten.
Teile-Nr. 1000046GR
Z-30/20N
7
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Steuerung
4
6
5
7
9
8
10
F
3
1
2
E
11
STOP
DRIVE
ENABLE
OPERATION
2
12
Light on indicates that boom
has moved past a non-steer
tire and drive function is
turned off.
13
To drive, hold drive enable
switch up or down and
slowly move drive control
handle. Machine may drive
in opposite direction that
the drive and steer controls
are moved.
CREEP
13
Use color-coded direction
arrows on this panel and
drive chassis to identify the
direction machine will travel.
1
13
19
18
17
16
13
15
14
13
13
Plattformsteuerpult
1 Schalter Antriebsaktivierung
2 Anzeigelampe Antriebsaktivierung
3 Reserveantriebsschalter
4 Schalter Plattform ausrichten
5 Hupentaster
6 Schalter Primärausleger ausfahren/einfahren
7 Roter NOT-AUS-Taster
8 Schalter Korbausleger drehen (Option)
9 Batterieladestandsanzeige und/oder
Schwachstromunterbrechung (Option)
10 Anzeigelampe Maschine nicht waagerecht
(falls vorhanden)
8
11 Proportionaler Steuerhebel für die Fahrfunktion
und Daumenwippschalter für die Lenkfunktion
12 Anzeigelampe Plattformüberlastung
(falls vorhanden)
13 Nicht verwendet
14 Geschwindigkeitsregler der Auslegerfunktion
15 Schalter Korbausleger heben/senken
16 Schalter Sekundärausleger heben/senken
17 Schalter Primärausleger heben/senken
18 Schalter Drehtisch drehen
19 Schalter Plattform drehen
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
STEUERUNG
Bodensteuerpult
1 Schalter Sekundärausleger heben/senken
9 Roter NOT-AUS-Taster
2 Schalter Drehtisch drehen
10 10A-Sicherungsautomat für elektrische
Stromkreise
3 Schalter Plattform drehen
4 Schalter Plattform ausrichten
5 Schalter Primärausleger ausfahren/einfahren
6 Reserveantriebsschalter
7 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
8 Betriebsstundenzähler
Teile-Nr. 1000046GR
11 Anzeigelampe Plattformüberlastung
(falls vorhanden)
12 Schalter Korbausleger drehen (Option)
13 Schalter Korbausleger heben/senken
14 Schalter Primärausleger heben/senken
15 Totmannschalter
Z-30/20N
9
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Legende
1 Nicht lenkbares Rad
8 Korbausleger
2 Batteriekasten
9 Plattformsteuerung
3 Lenkbares Rad
10 Plattform
4 Strom zum Ladegerät (zwischen
lenkbaren Rädern)
11 Anschlagstelle für Sicherungsleine
5 Bodensteuerung
6 Sekundärausleger
12 Schiebetür
13 Ablagefach für Bedienungsanleitung
14 Fußschalter
7 Primärausleger
10
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Inspektion vor Inbetriebnahme
Grundsätzliches
Der Bediener ist dafür verantwortlich, die Inspektion
vor Inbetriebnahme und regelmäßige Wartungsarbeiten durchzuführen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
Die Inspektion vor Inbetriebnahme dient auch zur
Entscheidung, ob Routinewartungsarbeiten erforderlich sind. Vom Bediener dürfen nur die in dieser
Bedienungsanleitung aufgeführten routinemäßigen
Wartungsaufgaben durchgeführt werden.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
Machen Sie sich mit der Inspektion vor
Inbetriebnahme vertraut, bevor Sie mit dem
nächsten Abschnitt fortfahren.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Bei der Inspektion vor Inbetriebnahme handelt es
sich um eine Sichtprüfung, die vor jeder Arbeitsschicht vom Bediener auszuführen ist. Bei dieser
Inspektion soll festgestellt werden, ob die Maschine
offenkundige Fehler aufweist, bevor der Bediener
mit den Funktionstests beginnt.
Gehen Sie nach der Liste auf der nächsten Seite
vor, und führen Sie die angegebenen Überprüfungen
durch.
Wenn eine Beschädigung oder nicht genehmigte
Abweichung vom fabrikneuen Zustand festgestellt
wird, ist die Maschine sofort außer Betrieb zu
setzen und entsprechend zu kennzeichnen.
Instandsetzungsarbeiten dürfen nur von qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden. Nach Abschluss der Instandsetzungsarbeiten muss der Bediener vor Inbetriebnahme
eine erneute Inspektion durchführen, bevor die
Funktionstests ausgeführt werden.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
Teile-Nr. 1000046GR
Z-30/20N
11
Bedienungsanleitung
Vierte Auflage • Dritter Druck
INSPEKTION VOR INBETRIEBNAHME
Inspektion vor Inbetriebnahme
Überprüfen Sie die gesamte Maschine auf:
❏ Vergewissern Sie sich, dass die Bedienungsanleitung sowie die Aufgaben- und
Sicherheitshandbücher vollständig und lesbar
sind und sich im Aufbewahrungsfach auf der
Plattform befinden.
❏ Risse in Schweißnähten oder Bauteilen
❏ Beulen oder Schäden an der Maschine
❏ Stellen Sie sicher, dass alle Aufschriften vorhanden und gut lesbar sind. Siehe Abschnitt
Aufschriften.
❏ Stellen Sie sicher, dass alle tragenden und
sonstigen wichtigen Bauteile sowie alle
Befestigungselemente und Stifte vorhanden
und richtig befestigt sind.
❏ Überprüfen Sie das Hydrauliksystem auf Öllecks
und korrekten Ölstand. Füllen Sie bei Bedarf Öl
nach. Siehe Abschnitt Wartung.
❏ Stellen Sie sicher, dass beide Batteriesätze
vorhanden, verriegelt und richtig angeschlossen
sind.
❏ Überprüfen Sie die Batterie auf Lecks und
korrekten Säurestand. Füllen Sie bei Bedarf
destilliertes Wasser nach. Siehe Abschnitt
Wartung.
❏ Stellen Sie nach Abschluss der Wartungsarbeiten sicher, dass alle Abdeckungen an Ort
und Stelle sind und sicher verschlossen wurden.
Überprüfen Sie folgende Bauteile und Bereiche auf
Beschädigungen, nicht genehmigte Modifikationen
und falsch eingebaute oder fehlende Teile:
❏ Elektrische Bauteile, Drähte und Stromkabel
❏ Hydraulikpumpen, Tank, Schläuche,
Anschlüsse, Zylinder und Steuerblöcke
❏ Antriebs- und Drehtischmotor und
Antriebsnaben
❏ Auslegergleitplatten
❏ Reifen und Räder
❏ Begrenzungsschalter
❏ Schrauben, Muttern und sonstige
Befestigungselemente
❏ Plattformeinstieg/Mitteleinstieg
❏ Warnlampen und Alarmeinrichtungen
(falls vorhanden)
12
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Wartung
Hydraulikölstand überprüfen
Vom Bediener dürfen nur die in dieser
Bedienungsanleitung aufgeführten routinemäßigen Wartungsaufgaben durchgeführt
werden.
Für den Maschinenbetrieb ist es unbedingt
erforderlich, dass das Hydrauliköl auf angemessenem Stand gehalten wird. Ein falscher
Hydraulikölstand kann zur Beschädigung von
Bauteilen des Hydrauliksystems führen. Tägliche
Kontrolle ermöglicht es dem Bedienpersonal, eine
Änderung des Ölstands festzustellen, was auf
Probleme im Hydrauliksystem hindeutet.
Routinemäßige Wartungsinspektionen sind von
qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch
aufgelisteten Erfordernissen auszuführen.
1 Achten Sie darauf, dass der Ausleger eingefahren ist, bevor Sie eine Sichtprüfung des
Tanks auf der Hydraulikantriebseinheit
durchführen.
Bitte beachten und befolgen:
Ergebnis: Der Hydraulikölstand sollte sich
zwischen den Markierungen FULL (VOLL) und ADD
(HINZUFÜGEN) am Hydrauliktank befinden.
Legende – Wartungssymbole
Folgende Symbole werden in
dieser Bedienungsanleitung
verwendet, um den Zweck der
Anweisungen zu verdeutlichen.
Wenn am Anfang einer Wartungsanweisung Symbole angezeigt
werden, hat dies folgende
Bedeutung:
Technische Daten – Hydrauliköl
Hydrauliköltyp
Chevron Rykon
Premium MV oder gleichwertiges Öl
Für diese Arbeiten sind Werkzeuge
erforderlich.
Für diese Arbeiten werden Neuteile
benötigt.
Teile-Nr. 1000046GR
Z-30/20N
13
Bedienungsanleitung
Vierte Auflage • Dritter Druck
WARTUNG
Batterien überprüfen
Vorgesehene Wartungsarbeiten
Für den sicheren Maschinenbetrieb und eine
adäquate Maschinenleistung ist es sehr wichtig,
dass sich die Batterien in gutem Zustand befinden.
Ein falscher Flüssigkeitsstand oder beschädigte
Kabel und Anschlüsse können gefährliche
Zustände zur Folge haben oder Maschinenteile
beschädigen.
Todesgefahr durch Stromschlag.
Der Kontakt mit Strom führenden
Stromkreisen kann zu schweren
oder sogar tödlichen Verletzungen
führen. Legen Sie alle Ringe,
Uhren und sonstigen Schmuck ab.
Die vierteljährlich, jährlich und alle zwei Jahre
auszuführenden Wartungsarbeiten dürfen nur von
den für die Arbeiten an dieser Maschine ausgebildeten Personen und gemäß den Anweisungen im
Wartungshandbuch dieser Maschine durchgeführt
werden.
Bei Maschinen, die länger als drei Monate außer
Betrieb waren, muss die vierteljährliche Wartung
ausgeführt werden, bevor sie wieder in Betrieb
genommen werden dürfen.
Verletzungsgefahr. Batterien
enthalten Säure. Verschütten Sie
keine Batteriesäure, und vermeiden Sie den Kontakt damit.
Verschüttete Batteriesäure ist mit
Wasser und Lauge (doppeltkohlensaures Natron) zu neutralisieren.
Diese Prüfung ist nach dem
vollständigen Aufladen der
Batterien durchzuführen.
1 Tragen Sie Schutzkleidung und Augenschutz.
2 Achten Sie darauf, dass die Anschlüsse des
Batteriekabels fest sitzen und nicht korrodiert
sind.
3 Nehmen Sie die Batteriezellendeckel ab.
4 Überprüfen Sie den Säurestand. Gegebenenfalls
ist destilliertes Wasser bis zum unteren Rand
des Einfüllstutzens aufzufüllen. Nicht überfüllen.
5 Setzen Sie die Batteriezellendeckel wieder auf.
14
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Funktionstests
Grundsätzliches
Die Funktionstests dienen dazu, Fehlfunktionen
bereits vor Inbetriebnahme der Maschine festzustellen. Der Bediener muss die Anweisungen
Schritt für Schritt befolgen und alle Maschinenfunktionen überprüfen.
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz immer
Funktionstests durch.
Machen Sie sich mit den Funktionstests
vertraut, bevor Sie mit dem nächsten
Abschnitt fortfahren.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Eine Maschine mit Fehlfunktionen darf niemals
verwendet werden. Wenn Fehlfunktionen festgestellt werden, ist die Maschine sofort außer
Betrieb zu setzen und entsprechend zu kennzeichnen. Instandsetzungsarbeiten dürfen nur von
qualifizierten Servicetechnikern gemäß den
Spezifikationen des Herstellers vorgenommen
werden.
Nach der Reparatur muss der Maschinenbediener
erneut eine Inspektion vor Inbetriebnahme und die
Funktionstests durchführen, bevor die Maschine
wieder in Betrieb genommen werden kann.
1 Wählen Sie ein ebenes, waagerechtes
Testgelände mit fester Oberfläche, das
ungehindert befahrbar ist.
An der Bodensteuerung
2 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
3 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Ergebnis: Die Warnleuchte sollte blinken
(falls vorhanden).
NOT-AUS-Taster überprüfen
4 Drücken Sie den roten NOT-AUS-Taster in die
Stellung AUS.
Ergebnis: Die Boden- und Plattformsteuerfunktionen sollten nicht angesteuert
werden können.
5 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
Teile-Nr. 1000046GR
Z-30/20N
15
Bedienungsanleitung
Vierte Auflage • Dritter Druck
FUNKTIONSTESTS
Auslegerfunktionen überprüfen
Steuerung mit Reserveantrieb überprüfen
6 Halten Sie den Totmannschalter
nicht nach links oder rechts
gedrückt. Versuchen Sie, jeden
Ausleger- und Plattformfunktionskippschalter zu
betätigen.
11 Drehen Sie den Schlüsselschalter in die Stellung
Bodensteuerung.
12 Halten Sie den Reserveantriebsschalter in der Stellung
EIN, und betätigen Sie alle
Kippschalter für die
Auslegerfunktionen.
Ergebnis: Keine der Ausleger- und
Plattformfunktionen sollte angesteuert werden
können.
7 Halten Sie den Totmannschalter nach links oder
rechts gedrückt, und betätigen Sie jeden
Ausleger- und Plattformfunktionskippschalter.
Ergebnis: Alle Ausleger- und Plattformfunktionen
sollten einen vollen Zyklus durchlaufen. Der
Senkalarm (falls vorhanden) sollte ertönen,
während der Ausleger gesenkt wird.
Neigungssensor überprüfen
13 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
An der Plattformsteuerung
14 Drücken Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung AUS.
9 Öffnen Sie die Drehtischabdeckung auf der
Seite der Bodensteuerung, und suchen Sie den
Neigungssensor neben dem Funktionssteuerblock.
Ergebnis: Der Alarm auf der
Plattform sollte ertönen.
Ergebnis: Alle Auslegerfunktionen sollten
angesteuert werden können.
NOT-AUS-Taster überprüfen
8 Ziehen Sie den roten NOT-AUS-Taster der
Plattformsteuerung in die Stellung EIN. Drehen
Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
10 Drücken Sie den Neigungssensor
auf einer Seite nach unten.
Hinweis: Um die Batterien zu schonen, ist es
sinnvoll, nur einen Teil des Zyklus jeder Funktion
zu durchlaufen.
Ergebnis: Keine Funktionen der Plattformsteuerung sollten angesteuert werden können.
Hupe überprüfen
15 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
16 Drücken Sie den Hupentaster.
Ergebnis: Die Hupe sollte ertönen.
Fußschalter überprüfen
17 Betätigen Sie den Fußschalter nicht. Aktivieren
Sie jede Maschinenfunktion.
Ergebnis: Die Maschinenfunktionen sollten nicht
angesteuert werden können.
16
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
FUNKTIONSTESTS
Maschinenfunktionen überprüfen
Fahr- und Bremsverhalten überprüfen
18 Betätigen Sie den Fußschalter.
23 Betätigen Sie den Fußschalter.
19 Betätigen Sie jeden Funktionskippschalter der
Maschine.
24 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem blauen Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine beginnt,
sich zu bewegen, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Alle Ausleger- und Plattformfunktionen
sollten einen vollen Zyklus durchlaufen.
Hinweis: Steuern Sie die Geschwindigkeit der
Auslegerfunktionen, indem Sie den Geschwindigkeitsregler für die Auslegerfunktionen einstellen.
Die Fahr- und Lenkfunktionen sind unabhängig vom
Geschwindigkeitsregler für die Auslegerfunktion.
Lenkung überprüfen
20 Betätigen Sie den Fußschalter.
21 Drücken Sie den Daumenwippschalter oben auf
dem Steuerhebel Fahren in die von dem blauen
Dreieck auf dem Steuerpult angezeigte
Richtung.
Ergebnis: Beim Lösen der Bremse sollte ein
Alarm ertönen. Die Maschine sollte sich in die
von dem blauen Pfeil auf dem Fahrgestell
angezeigte Richtung bewegen und dann abrupt
stehen bleiben.
25 Bewegen Sie den Steuerhebel Fahren langsam
in die von dem gelben Pfeil auf dem Steuerpult
angezeigte Richtung, bis die Maschine beginnt,
sich zu bewegen, und schieben Sie ihn dann
wieder in die Mittelstellung zurück.
Ergebnis: Alle lenkbaren Räder sollten sich in
die von den blauen Dreiecken auf dem
Fahrgestell angezeigte Richtung drehen.
Ergebnis: Beim Lösen der Bremse sollte ein
Alarm ertönen. Die Maschine sollte sich in die
von dem gelben Pfeil auf dem Fahrgestell
angezeigte Richtung bewegen und dann abrupt
stehen bleiben.
22 Drücken Sie den Daumenwippschalter in die von
dem gelben Dreieck auf dem Steuerpult
angezeigte Richtung.
Hinweis: Die Bremsen müssen in der Lage sein, die
Maschine auf jedem Gefälle zu halten, das die
Steigfähigkeit der Maschine nicht überschreitet.
Ergebnis: Alle lenkbaren Räder sollten sich in
die von den gelben Dreiecken auf dem
Fahrgestell angezeigte Richtung drehen.
Teile-Nr. 1000046GR
Z-30/20N
17
Bedienungsanleitung
Vierte Auflage • Dritter Druck
FUNKTIONSTESTS
Begrenzung der Fahrgeschwindigkeit
überprüfen
Antriebsaktivierungssystem überprüfen
35 Betätigen Sie den Fußschalter, und fahren Sie
den Primärausleger vollständig ein.
26 Betätigen Sie den Fußschalter.
27 Heben Sie den Primärausleger 30 cm an.
28 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
36 Drehen Sie den Drehtisch, bis sich der Ausleger
über eines der nicht lenkbaren Räder hinaus
bewegt hat.
Ergebnis: Die
Anzeigelampe für die
Antriebsaktivierung sollte
aufleuchten und aktiviert
bleiben, solange sich der
Ausleger im gezeigten
Bereich befindet.
Ergebnis: Die mit angehobenem Primärausleger
maximal erzielbare Fahrgeschwindigkeit sollte
30 cm pro Sekunde nicht übersteigen.
29 Senken Sie den Ausleger in die eingefahrene
Position ab.
30 Heben Sie den Sekundärausleger 30 cm an.
31 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit angehobenem Sekundärausleger maximal erzielbare Fahrgeschwindigkeit
sollte 30 cm pro Sekunde nicht übersteigen.
32 Senken Sie den Ausleger in die eingefahrene
Position ab.
33 Fahren Sie den Primärausleger 30 cm aus.
37 Bewegen Sie den Steuerhebel Fahren aus der
Mittelstellung.
Ergebnis: Die Fahrfunktion sollte nicht
angesteuert werden können.
38 Halten Sie den Kippschalter Antriebsaktivierung
nach oben oder unten, und bewegen Sie den
Steuerhebel Fahren langsam aus der
Mittelstellung.
Ergebnis: Die Fahrfunktion sollte angesteuert
werden können.
34 Bewegen Sie den Steuerhebel Fahren langsam
bis auf volle Antriebsleistung.
Ergebnis: Die mit ausgefahrenem Primärausleger maximal erzielbare Fahrgeschwindigkeit
sollte 30 cm pro Sekunde nicht übersteigen.
Falls die Fahrgeschwindigkeit der Maschine mit
angehobenem oder ausgefahrenem Primärausleger
oder angehobenem Sekundärausleger 30 cm pro
Sekunde überschreitet, ist die Maschine sofort
außer Betrieb zu setzen und entsprechend zu
kennzeichnen.
18
Hinweis: Wenn das Antriebsaktivierungssystem
aktiviert ist, kann es vorkommen, dass die
Maschine entgegen der Bewegung des
Steuerhebels Fahren/Lenken losfährt.
Stellen Sie anhand der
farbkodierten Richtungspfeile
auf der Plattformsteuerung
und am Fahrgestell fest, in
welche Richtung die
Maschine fahren wird.
Z-30/20N
Blau
Gelb
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
FUNKTIONSTESTS
Steuerung mit Reserveantrieb überprüfen
39 Betätigen Sie den Fußschalter.
40 Halten Sie den Reserveantriebsschalter in der
Stellung EIN, und betätigen Sie jeden Funktionssteuerhebel oder Kippschalter.
Hinweis: Um die Batterien zu schonen, ist es
sinnvoll, nur einen Teil des Zyklus jeder Funktion
zu durchlaufen.
Ergebnis: Alle Ausleger-, Lenk- und Fahrfunktionen sollten angesteuert werden können.
Auswahlfunktion Heben/Fahren überprüfen
(falls vorhanden)
41 Betätigen Sie den Fußschalter.
42 Bewegen Sie den Steuerhebel Fahren aus der
Mittelstellung, und betätigen Sie einen
Kippschalter für eine Auslegerfunktion.
Ergebnis: Die Auslegerfunktionen sollten nicht
mehr angesteuert werden können. Die Maschine
bewegt sich in die auf dem Steuerpult
angezeigte Richtung.
Teile-Nr. 1000046GR
Z-30/20N
19
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Inspektion des Arbeitsplatzes
Inspektion des Arbeitsplatzes
Die folgenden Gefahrenquellen sollten vermieden
werden:
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
·
Abhänge oder Schlaglöcher
·
Schwellen, Hindernisse am Boden oder Schutt
·
Abschüssiges Gelände
·
Instabiler oder rutschiger Untergrund
·
Hoch liegende Hindernisse und
Hochspannungsleitungen
·
Gefährliche Standorte
·
Zum Tragen der Maschinenlast ungeeignete
Flächen
·
Widrige Wind- und Wetterbedingungen
·
Anwesenheit von unbefugtem Personal
·
Sonstige mögliche Gefahrenquellen
4 Überprüfen Sie den Arbeitsplatz.
Machen Sie sich mit den verschiedenen
Schritten der Arbeitsplatzinspektion vertraut,
bevor Sie mit dem nächsten Abschnitt
fortfahren.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Grundsätzliches
Die Inspektion des Arbeitsplatzes hilft dem
Bediener festzustellen, ob der Arbeitsplatz für den
sicheren Betrieb der Maschine geeignet ist. Die
Inspektion sollte vom Bediener durchgeführt
werden, bevor die Maschine an den Arbeitsplatz
gebracht wird.
Der Bediener ist dafür verantwortlich, sich über die
Hinweise auf Arbeitsplatzgefahren zu informieren.
Diese Gefahrenpunkte sind beim Bewegen,
Einrichten und Betrieb der Maschine zu vermeiden.
20
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Bedienungsanweisungen
Grundsätzliches
Nehmen Sie die Maschine nur in
Betrieb, wenn die folgenden
Voraussetzungen erfüllt sind:
Sie kennen und befolgen die Grundsätze des
sicheren Maschinenbetriebs in dieser
Bedienungsanleitung.
1 Vermeiden Sie gefährliche Situationen.
2 Führen Sie immer eine Inspektion vor
Inbetriebnahme durch.
3 Führen Sie vor dem Einsatz der Maschine
immer Funktionstests durch.
4 Überprüfen Sie den Arbeitsplatz.
5 Verwenden Sie die Maschine nur für den
vorgesehenen Zweck.
Teile-Nr. 1000046GR
Dieser Abschnitt enthält Anweisungen für jeden
Bereich des Maschinenbetriebs. Der Bediener ist
für die Einhaltung aller Sicherheitsbestimmungen
und der Anweisungen in der Bedienungsanleitung
und den Sicherheits- und Aufgabenhandbüchern
verantwortlich.
Der Gebrauch der Maschine für andere Zwecke als
zum Heben von Personen mit deren Werkzeug und
Material ist unsicher und gefährlich.
Nur geschultes und befugtes Personal darf diese
Maschine in Betrieb nehmen. Wird die Maschine
innerhalb einer Schicht zu verschiedenen Zeiten
von mehreren Bedienern verwendet, müssen alle
Bediener entsprechend geschult sein. Von allen
Bedienern wird erwartet, dass sie alle Sicherheitsbestimmungen und Anweisungen in der
Bedienungsanleitung und den Sicherheits- und
Aufgabenhandbüchern befolgen. Das bedeutet,
dass jeder neue Bediener vor Benutzung der
Maschine eine Inspektion vor Inbetriebnahme,
Funktionstests und eine Inspektion des
Arbeitsplatzes durchführen muss.
Z-30/20N
21
Bedienungsanleitung
Vierte Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
NOT-AUS
Plattform positionieren
Drücken Sie den roten NOT-AUS-Taster an der
Bodensteuerung oder an der Plattformsteuerung in
die Stellung AUS, um sämtliche Maschinenfunktionen abzuschalten.
1 Drücken Sie den Totmannschalter
nach links oder rechts, und halten
Sie ihn in dieser Stellung fest.
Sollte eine Funktion bei Betätigung des roten NOTAUS-Tasters weiterhin in Betrieb bleiben, ist diese
Fehlfunktion zu beheben.
2 Bewegen Sie den entsprechenden Kippschalter
gemäß den Markierungen auf dem Steuerpult.
Von der Bodensteuerung aus sind die Fahr- und
Lenkfunktionen nicht ansteuerbar.
Bei Auswahl und Betätigung der Bodensteuerung
wird der rote NOT-AUS-Taster der Plattformsteuerung übergangen.
Bedienung von der
Plattform aus
Steuerung mit Reserveantrieb
1 Drehen Sie den Schlüsselschalter in die Stellung
Plattformsteuerung.
Verwenden Sie den Reserveantrieb, wenn der
Hauptantrieb versagt.
2 Ziehen Sie die roten NOT-AUS-Taster der
Bodensteuerung und der Plattformsteuerung in
die Stellung EIN.
1 Drehen Sie den Schlüsselschalter in die
Stellung Boden- oder Plattformsteuerung.
3 Achten Sie darauf, dass beide Batteriesätze
angeschlossen sind, bevor Sie die Maschine in
Betrieb nehmen.
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
3 Betätigen Sie den Fußschalter, wenn Sie die
Steuerung mit Reserveantrieb von der Plattform
aus vornehmen.
4 Halten Sie den Reserveantriebsschalter in der Stellung EIN, und
aktivieren Sie die gewünschte
Funktion.
1 Stellen Sie die Geschwindigkeitssteuerung der
Auslegerfunktion auf die gewünschte
Geschwindigkeit ein.
Hinweis: Die Fahr- und Lenkfunktionen sind
unabhängig von der Geschwindigkeitssteuerung der
Auslegerfunktion.
2 Betätigen Sie den Fußschalter.
Die Ausleger-, Lenk- und Fahrfunktionen können
mit dem Reserveantrieb angesteuert werden.
3 Bewegen Sie den entsprechenden Kippschalter
gemäß den Markierungen auf dem Steuerpult.
Bedienung vom Boden aus
Lenken
1 Drehen Sie den Schlüsselschalter in die
Stellung Bodensteuerung.
1 Betätigen Sie den Fußschalter.
2 Ziehen Sie den roten NOT-AUS-Taster in die
Stellung EIN.
3 Achten Sie darauf, dass beide Batteriesätze
angeschlossen sind, bevor Sie die Maschine in
Betrieb nehmen.
22
Plattform positionieren
2 Drehen Sie die lenkbaren Räder mit dem auf
dem Steuerhebel Fahren befindlichen Daumenwippschalter in die gewünschte Richtung.
Verwenden Sie die farbkodierten Richtungsdreiecke
auf der Plattformsteuerung und am Fahrgestell, um
die Richtung festzustellen, in die die Maschine
fahren wird.
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Fahren
Gefälle bestimmen:
1 Betätigen Sie den Fußschalter.
Messen Sie das Gefälle mit einem digitalen
Neigungsmesser, ODER wenden Sie das
nachfolgend beschriebene Verfahren an.
2 Geschwindigkeit erhöhen: Bewegen Sie den
Steuerhebel Fahren langsam aus der
Mittelstellung.
Sie benötigen dazu die folgenden Gegenstände:
Geschwindigkeit verringern: Bewegen Sie den
Steuerhebel Fahren langsam in Richtung
Mittelstellung.
Wasserwaage
Anhalten: Bringen Sie den Steuerhebel Fahren
wieder in die Mittelstellung, oder lassen Sie den
Fußschalter los.
Messband
gerades Stück Holz von mindestens 1 m Länge
Verwenden Sie die farbkodierten Richtungspfeile
auf der Plattformsteuerung und am Fahrgestell, um
die Richtung festzustellen, in die die Maschine
fahren wird.
Bei ausgefahrenen oder angehobenen Auslegern
kann die Maschine nur mit verminderter
Fahrgeschwindigkeit bewegt werden.
Legen Sie das Holzstück auf die abschüssige
Fläche.
Legen Sie die Wasserwaage auf das abwärts
gerichtete Ende des Holzstücks, und heben Sie
das Holzstück an diesem Ende an, bis es sich in
waagerechter Position befindet.
Halten Sie das Holzstück in waagerechter Position,
und messen Sie den Abstand zwischen der
Unterseite des Holzstücks und dem Boden.
Der Zustand der Batterien wirkt sich auf die
Maschinenleistung aus.
Teilen Sie den gemessenen Abstand (Höhe) durch
die Länge des Holzstücks (Länge), und
multiplizieren Sie den Wert mit 100.
Auf abschüssigem Gelände fahren
Stellen Sie fest, für welches Gefälle bzw. welche
Steigung (in Fahrt- und Querrichtung) die Maschine
zugelassen ist, und bestimmen Sie die vorhandene
Neigung.
Beispiel:
Maximal zulässiges Gefälle, mit
Gegengewicht bei Aufwärtsfahrt
(Steigfähigkeit): 35% (19°)
Höhe
Maximal zulässiges Gefälle, mit
Gegengewicht bei
Abwärtsfahrt: 20% (11°)
Holzstück = 3,6 m
Maximal zulässiges
Quergefälle: 25% (14°)
Höhe = 0,3 m
Länge = 3,6 m
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Die Angabe zur Steigfähigkeit bezieht sich nur auf
die Aufwärtsfahrt mit Gegengewicht.
Achten Sie darauf, dass sich der Ausleger
unterhalb der waagerechten Position befindet und
die Plattform zwischen den nicht lenkbaren Rädern
positioniert ist.
Teile-Nr. 1000046GR
Länge
0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3% Gefälle
Wenn das Gefälle bzw. Quergefälle die zulässige
Neigung überschreitet, muss die Maschine mit
einer Winde gesichert oder auf andere Weise über
das abschüssige Gelände transportiert werden.
Weitere Informationen finden Sie im Abschnitt mit
den Transport- und Hebeanweisungen.
Z-30/20N
23
Bedienungsanleitung
Vierte Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Anzeigelampe Plattformüberlastung (falls vorhanden)
Antriebsaktivierung
Die aufleuchtende Lampe zeigt an,
dass sich der Auslegerarm über
eines der nicht lenkbaren Räder
hinausbewegt hat und dass die
Fahrfunktion unterbrochen wurde.
Eine blinkende Anzeigelampe
signalisiert, dass die Plattform
überlastet ist und keine
Funktionen ausgeführt werden
können.
Halten Sie zum Fahren den Schalter
Antriebsaktivierung nach oben oder nach unten,
und bewegen Sie langsam den Steuerhebel Fahren
aus der Mittelstellung.
Denken Sie daran, dass die Maschine entgegengesetzt zu der Richtung fahren kann, in die die
Fahr- und Lenksteuerung bewegt wird.
Reduzieren Sie das Gewicht auf
der Plattform, bis die Anzeigelampe erlischt.
Schutz vor Stürzen
Verwenden Sie immer die farbkodierten Richtungspfeile auf der Plattformsteuerung und am
Fahrgestell, um die Richtung festzustellen, in die
die Maschine fahren wird.
Schwachstromunterbrechung
(falls vorhanden)
Beim Betrieb dieser Maschine muss eine geeignete
Sturzsicherung angelegt werden.
Alle Vorrichtungen zum Schutz vor Stürzen
müssen die behördlichen Bestimmungen erfüllen
und entsprechend den Anweisungen des Herstellers
überprüft und verwendet werden.
Nach jedem Einsatz
Bei Maschinen, die mit der Option zur
Schwachstromunterbrechung ausgestattet sind,
können die Hebefunktionen der Primär- und
Sekundärausleger bei fast leeren Batterien nicht
mehr von der Plattform aus aktiviert werden.
1 Wählen Sie einen sicheren Abstellplatz, d.h.
eine feste und waagerechte Fläche ohne
Hindernisse und Verkehr.
2 Senken Sie den Ausleger in die eingefahrene
Position ab.
Anzeigelampe Maschine nicht
waagerecht (falls vorhanden)
3 Drehen Sie den Drehtisch so, dass der Ausleger
zwischen den nicht lenkbaren Rädern liegt.
Die leuchtende Lampe weist darauf
hin, dass die Maschine nicht gerade
steht. Der Neigungsalarm ertönt, wenn
diese Lampe leuchtet. Fahren Sie die
Maschine auf einen festen und
waagerechten Untergrund.
4 Schalten Sie den Schlüsselschalter in die
Stellung AUS, und ziehen Sie den Schlüssel ab,
um die Maschine gegen unbefugte Inbetriebnahme zu sichern.
5 Legen Sie einen Wegrollschutz unter die Räder.
6 Laden Sie die Batterien auf.
24
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
BEDIENUNGSANWEISUNGEN
Anweisung zum Füllen und
Laden von Trockenbatterien
1 Nehmen Sie die Batteriezellendeckel ab, und
entfernen Sie die Plastikdichtung von den
Batteriezellenöffnungen.
Anweisungen für Batterie und
Ladegerät
2 Füllen Sie jede Zelle mit Batteriesäure
(Elektrolyt) auf, bis die Platten bedeckt sind.
Bitte beachten und befolgen:
Verwenden Sie keine externen Ladegeräte oder
Zusatzbatterien.
Laden Sie die Batterie in einem gut belüfteten
Bereich auf.
Füllen Sie erst nach Abschluss des Ladevorgangs
bis zum Maximum nach. Bei Überfüllung kann die
Batteriesäure während des Ladevorgangs auslaufen. Verschüttete Batteriesäure ist mit Wasser und
Lauge (doppeltkohlensaures Natron) zu
neutralisieren.
3 Setzen Sie die Batteriezellendeckel auf.
Schließen Sie das Ladegerät nur an die auf dem
Gerät angegebene Netzspannung an.
4 Laden Sie die Batterie auf.
5 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie die Batterie bis zum unteren Rand des
Einfüllstutzens mit destilliertem Wasser auf.
Nicht überfüllen.
Verwenden Sie nur von Genie genehmigte
Batterien und Ladegeräte.
Batterie laden
1 Achten Sie darauf, dass die Batterien angeschlossen sind, bevor Sie mit dem Laden
beginnen.
2 Öffnen Sie das Batteriefach. Das Fach sollte
während des gesamten Ladevorgangs geöffnet
bleiben.
3 Nehmen Sie die Batteriezellendeckel ab, und
überprüfen Sie den Säurestand der Batterie.
Füllen Sie gegebenenfalls etwas destilliertes
Wasser nach, damit die Platten bedeckt sind.
Füllen Sie vor dem Ladevorgang nicht zu viel
Wasser nach.
4 Setzen Sie die Batteriezellendeckel wieder auf.
5 Schließen Sie das Ladegerät an einer SchukoSteckdose an.
6 Das Ladegerät zeigt an, wann die Batterie voll
aufgeladen ist.
7 Überprüfen Sie den Säurestand der Batterie,
wenn der Ladevorgang abgeschlossen ist. Füllen
Sie die Batterie bis zum unteren Rand des
Einfüllstutzens mit destilliertem Wasser auf.
Nicht überfüllen.
Teile-Nr. 1000046GR
Z-30/20N
25
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Aufschriften
Inspektion von Aufschriften
mit Text
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der entsprechenden Tabelle, ob alle Aufschriften vorhanden
und gut lesbar sind.
Part No.
Decal Description
27564
Danger - Electrocution Hazard
28161
Part No.
Decal Description
2
37055
Triangle - Blue
2
Warning - Crushing Hazard
3
37056
Triangle - Yellow
2
28164
Notice - Hazardous Materials
1
40434
Label - Lanyard Anchorage
2
28165
Notice - Foot Switch
1
43653
Notice - Operating Instructions, Ground
1
28171
Label - No Smoking
2
43658
Label - Power to Charger, 230V
1
28174
Label - Power to Platform, 230V
2
44980
Label - Power to Charger, 115V
1
28175
Caution - Compartment Access
1
44981
Label - Air Line to Platform
2
28176
Notice - Missing Manuals
1
44986
Notice - Max Side Force, 90 lbs / 400 N
1
28177
Warning - Platform Rotate
2
52968
Cosmetic - Genie Boom
1
28181
Warning - No Step or Ride
1
62928
Cosmetic - Genie Z-30/20N
1
28235
Label - Power to Platform, 115V
2
62929
Cosmetic - Genie Z-30/20N
2
28236
Warning - Failure To Read . . .
1
65171
Label - Circuit Breaker & Status Light
1
28372
Caution - Component Damage
2
72081
Platform Control Panel
1
31060
Danger - Tip-over Hazard, Interlock
4
72167
Cosmetic - Genie Z-30/20N RJ
1
31508
Notice - Power to Charger
1
72833
Label - Open
2
31785
Notice - Battery Charger Instructions
2
82366
Label - Chevron Rykon
1
31786
Notice - Battery Connection Diagram
2
82592
Ground Control Panel
1
31787
Danger - Tip-over, Batteries
2
97890
Danger - General Safety
2
31788
Danger - Battery/Charger Safety
2
97893
Notice - Max Side Force, 150 lbs / 667 N
1
33952
Danger - Tilt-Alarm
1
97894
Notice - Operating Instructions, Platform
1
35542
Notice - Lug Nuts
4
139586
Label - Wheel Load
4
37052
Notice - Maximum Load, 500 lbs / 227 kg
1
37053
Arrow - Blue
1
37054
Arrow - Yellow
1
26
Quantity
Z-30/20N
Quantity
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
AUFSCHRIFTEN
Ground
Controls
Side
Chassis
Platform
Power
Unit
Side
Shading indicates decal is
hidden from view, i.e.,
under covers.
Teile-Nr. 1000046GR
Z-30/20N
27
Bedienungsanleitung
Vierte Auflage • Dritter Druck
AUFSCHRIFTEN
Inspektion von Aufschriften
mit Symbolen
Stellen Sie fest, ob die Aufschriften der von Ihnen
verwendeten Maschine Text oder Symbole
enthalten. Überprüfen Sie anhand der entsprechenden Tabelle, ob alle Aufschriften vorhanden
und gut lesbar sind.
Teile-Nr.
Legende – Aufschriften
Teile-Nr.
Legende – Aufschriften
28174
Aufkleber – Strom zur Plattform, 230V
2
82481
Gefahr – Batteriesicherheit
2
28235
Aufkleber – Strom zur Plattform, 115V
2
82487
Aufkleber – Bedienungsanweisungen
2
37053
Pfeil – Blau
1
82544
Gefahr – Todesgefahr durch Stromschlag 2
37054
Pfeil – Gelb
1
82548
Achtung – Plattform drehen
2
37055
Dreieck – Blau
2
82592
Bodensteuerpult
1
37056
Dreieck – Gelb
2
82601
Gefahr – Maximale Tragfähigkeit, 227 kg
1
40434
Aufkleber – Anschlagstelle für
Sicherheitsleine
2
82602
Gefahr – Maximale seitlich wirkende
Kraft, 667 N
1
43658
Aufkleber – Strom zum Ladegerät, 230V
1
82604
Gefahr – Maximale Kraft per Hand, 400 N 1
44980
Aufkleber – Strom zum Ladegerät, 115V
1
82610
44981
Aufkleber – Druckluftleitung zur Plattform
2
Aufkleber – Sicherungsautomat und
Statuslampe
52968
Kosmetisch – Genie Boom
1
82611
Aufkleber – Antriebsaktivierungsaufkleber 1
62928
Kosmetisch – Genie Z-30/20N
1
97815
Aufkleber – Geländer senken
1
62929
Kosmetisch – Genie Z-30/20N
2
139586
Aufkleber – Radbelastung
4
72081
Plattformsteuerpult
1
72167
Kosmetisch – Genie Z-30/20N RJ
1
82472
Achtung – Quetschgefahr
3
28
Anzahl
Z-30/20N
Anzahl
1
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
AUFSCHRIFTEN
Typenschild 82472
28235 oder
28174
Seite der
Bodensteuerung
40434
82592
82487
82544
82548
82610
139586
52968
37054
37056
37055
62929
72081
82611
Fahrgestell
82487
97815
82602
oder 82604
44981
82601
82481
82481
37055
37056
37053
44980
oder 43658
Plattform
40434
62928
oder 72167
82548
82472
Antriebsseite
82472
82544
28235 oder
44981 28174 139586 62929 139586
Teile-Nr. 1000046GR
Z-30/20N
29
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Transport- und Hebeanweisungen
Freilaufschaltung für Winde
1 Verwenden Sie einen
Wegrollschutz an
den Rädern, um ein
Wegrollen der
Maschine zu
verhindern.
Bitte beachten und befolgen:
Gehen Sie überlegt und planmäßig vor, um die
Bewegungen der Maschine beim Anheben mit
einem Kran oder Gabelstapler einzuschränken.
Das Transportfahrzeug muss auf einer ebenen
und waagerechten Fläche geparkt sein.
Das Transportfahrzeug muss ausreichend
gesichert sein, um ein Wegrollen während des
Aufladens der Maschine zu verhindern.
Stellen Sie sicher, dass die Ladekapazität des
Fahrzeugs sowie die Ladeflächen, Ketten und
Gurte ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Die Maschine muss sich in gesichertem
Zustand oder auf einem ebenen und waagerechten Untergrund befinden, bevor die Bremsen
gelöst werden.
Fahren Sie die Maschine nicht über abschüssiges Gelände mit einem Gefälle in Fahrt- und
Querrichtung, das außerhalb des zulässigen
Bereichs liegt. Weitere Informationen finden Sie
unter „Auf abschüssigem Gelände fahren“ im
Abschnitt mit den Bedienungsanweisungen.
Freilaufposition
2 Lösen Sie die
Bremsen an den
nicht lenkbaren
Rädern, indem Sie
die Freilaufdeckel
der Antriebsnaben
drehen.
Arretierte
Position
3 Vergewissern Sie sich, dass das Windenseil
sicher an den Befestigungspunkten des
Fahrgestells fixiert und der Weg frei von
Hindernissen ist.
Nachdem die Maschine aufgeladen wurde:
1 Verwenden Sie einen Wegrollschutz an den
Rädern, um ein Wegrollen der Maschine zu
verhindern.
2 Arretieren Sie die Bremsen an den nicht
lenkbaren Rädern, indem Sie die Freilaufdeckel
der Antriebsnaben drehen.
Das Schleppen der Maschine Z-30/20N von
Genie wird nicht empfohlen. Wenn die Maschine
geschleppt werden muss, darf die Geschwindigkeit
3,2 km/h nicht überschreiten.
Wenn die Neigung der Ladefläche des Transportfahrzeugs den für die Maschine zulässigen
Neigungsbereich überschreitet, muss die
Maschine mithilfe einer Winde wie beschrieben
auf- und abgeladen werden.
30
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
TRANSPORT- UND HEBEANWEISUNGEN
Transportsicherung auf
Lastkraftwagen oder Anhänger
Plattform sichern
Stellen Sie sicher, dass sich der Korbausleger und
die Plattform in der eingefahrenen Position
befinden.
Sichern Sie die Räder der Maschine für den
Transport stets mit einem Wegrollschutz.
Legen Sie einen Block unter die Plattformkante
unterhalb des Plattformeinstiegstors.
Schalten Sie vor dem Transport den
Schlüsselschalter in die Stellung AUS, und ziehen
Sie den Schlüssel ab.
Sichern Sie die Plattform mit einem Nylongurt über
der Plattformbefestigung an der Plattformschwenkeinrichtung (siehe unten). Drücken Sie nicht zu
stark nach unten, wenn Sie das Auslegerteil
sichern.
Überprüfen Sie die gesamte Maschine auf lose
bzw. ungesicherte Teile.
Fahrgestell sichern
Verwenden Sie die Befestigungspunkte am
Fahrgestell zum Festbinden der Maschine auf der
Transportfläche.
Verwenden Sie Ketten oder Gurte mit
ausreichender Festigkeit.
Verwenden Sie mindestens vier Ketten.
Bringen Sie alle Gurte und Ketten so an, dass
Beschädigungen vermieden werden.
Lastkraftwagen-Ladefläche
LastkraftwagenLadefläche
Teile-Nr. 1000046GR
Z-30/20N
31
Bedienungsanleitung
Vierte Auflage • Dritter Druck
TRANSPORT- UND HEBEANWEISUNGEN
Hebeanweisungen
Senken Sie den Ausleger ganz ab, und fahren Sie
ihn vollständig ein. Senken Sie den Korbausleger
vollständig ab. Entfernen Sie alle losen Teile von
der Maschine.
Bitte beachten und befolgen:
Die Maschine sollte nur von qualifizierten
Mechanikern befestigt und angehoben werden.
Stellen Sie sicher, dass die Ladekapazität des
Krans, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem Typenschild
angegeben.
Bestimmen Sie mithilfe der Tabelle und der
Abbildung auf dieser Seite den Schwerpunkt der
Maschine.
Befestigen Sie die Ketten und Gurte nur an den
gekennzeichneten Hebepunkten der Maschine. Es
befinden sich vier Hebepunkte am Fahrgestell.
Legen Sie alle Ketten und Gurte so an, dass
Beschädigungen der Maschine vermieden werden
und die Maschine waagerecht gehalten wird.
x-Achse
79,2 cm
y-Achse
87,2 cm
CG
y-Achse
x-Achse
32
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
Technische Daten
Z-30/20N ohne drehbaren Korbausleger
Bodenfreiheit
Maximale Arbeitshöhe
11 m
Maximale Plattformhöhe
9,1 m
Höhe, vollständig eingefahren
2m
Maximale horizontale Auslegung
6,5 m
Breite
1,2 m
Länge, eingefahren
5,1 m
Maximale Tragfähigkeit
Gewicht
(Das Maschinengewicht hängt
von der Konfiguration ab.)
8,9 cm
Siehe Typenschild
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
70 dB
Fahrgeschwindigkeiten
Fahrgeschwindigkeit, eingefahren
4,8 km/h
12,2 m/9 s
227 kg
Maximale Windgeschwindigkeit
12,5 m/s
Radstand
1,6 m
Fahrgeschwindigkeit,
Ausleger angehoben
oder ausgefahren
Wenderadius (außen)
3,2 m
Maximal zulässiges Gefälle, eingefahrene Position
Wenderadius (innen)
1,7 m
Drehung des Drehtisches
359°
Drehtischüberhang
0°
Antrieb
Steuerung
8 Batterien Gruppe-L16,
6V 350AH
24V Gleichstrom, proportional
Plattformabmessungen
(Länge x Breite)
Plattformausrichtung
1,8 m x 76 cm
Plattformdrehung
Maximaler hydraulischer Druck
(Auslegerfunktionen)
Reifengröße (Vollgummi)
35%
19°
Mit Gegengewicht bei Abwärtsfahrt
20%
11°
Quergefälle
25%
14°
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Informationen zur Bodenbelastung
Standard
710 kPa
7,24 kg/cm2
Gesamtbelastungsdruck
25,62 kPa
2 612 kg/m2
193 bar
48V
56 x 18 x 45 cm
3 334 kg
Reifenkontaktdruck (pro Reifen)
180°
Wechselstromsteckdose auf der Plattform
Systemspannung
Mit Gegengewicht bei Aufwärtsfahrt
Maximale Reifenbelastung
autom. horiz. Ausrichtung
1,0 km/h
12,2 m/40 s
Hinweis: Die Informationen zur Bodenbelastung sind
ungefähre Angaben und berücksichtigen nicht die
verschiedenen optionalen Maschinenkonfigurationen.
Es sollte immer ein ausreichender Sicherheitsfaktor
berücksichtigt werden.
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
Teile-Nr. 1000046GR
Z-30/20N
33
Bedienungsanleitung
Vierte Auflage • Dritter Druck
TECHNISCHE DATEN
Z-30/20N mit drehbarem Korbausleger
Maximale Arbeitshöhe
Bodenfreiheit
10,7 m
Maximale Plattformhöhe
8,8 m
Höhe, vollständig eingefahren
2m
Maximale horizontale Auslegung
6,4 m
Breite
1,2 m
Länge, eingefahren
5,3 m
Maximale Tragfähigkeit
8,9 cm
Gewicht
(Das Maschinengewicht hängt
von der Konfiguration ab.)
Siehe Typenschild
Lärmemission
Maximaler Lärmpegel bei normalen
Arbeitseinsätzen (Gewichtung A)
Fahrgeschwindigkeiten
Fahrgeschwindigkeit, eingefahren
227 kg
Maximale Windgeschwindigkeit
12,5 m/s
70 dB
4,8 km/h
12,2 m/9 s
Radstand
1,6 m
Fahrgeschwindigkeit,
Ausleger angehoben
oder ausgefahren
Wenderadius (außen)
3,0 m
Maximal zulässiges Gefälle, eingefahrene Position
Wenderadius (innen)
1,7 m
Drehung des Drehtisches
359°
Drehtischüberhang
0°
Antrieb
Steuerung
8 Batterien Gruppe-L16,
6V 350AH
24V Gleichstrom, proportional
Plattformabmessungen
(Länge x Breite)
Plattformausrichtung
1,8 m x 76 cm
Plattformdrehung
180°
Korbauslegerschwenkbereich
180°
Wechselstromsteckdose auf der Plattform
Maximaler hydraulischer Druck
(Auslegerfunktionen)
Systemspannung
Reifengröße (Vollgummi)
Mit Gegengewicht bei Aufwärtsfahrt
35%
19°
Mit Gegengewicht bei Abwärtsfahrt
20%
11°
Quergefälle
25%
14°
Hinweis: Der zulässige Gefällebereich ist von der
Bodenbeschaffenheit und Reifenhaftung abhängig.
Informationen zur Bodenbelastung
Maximale Reifenbelastung
autom. horiz. Ausrichtung
48V
56 x 18 x 45 cm
3 402 kg
Reifenkontaktdruck (pro Reifen)
710 kPa
7,24 kg/cm2
Gesamtbelastungsdruck
25,71 kPa
2 622 kg/m2
Standard
193 bar
1,0 km/h
12,2 m/40 s
Hinweis: Die Informationen zur Bodenbelastung sind
ungefähre Angaben und berücksichtigen nicht die
verschiedenen optionalen Maschinenkonfigurationen.
Es sollte immer ein ausreichender Sicherheitsfaktor
berücksichtigt werden.
Die ständige Verbesserung aller Produkte ist ein
wichtiger Aspekt der Unternehmensphilosophie von
Genie. Die Änderung der Produktdaten ohne
Ankündigung ist vorbehalten.
34
Z-30/20N
Teile-Nr. 1000046GR
Bedienungsanleitung
Vierte Auflage • Dritter Druck
TECHNISCHE DATEN
Bewegungsradius
9,1 m
+75°
7,6 m
6,1 m
-67°
4,6 m
3m
1,5 m
0m
0m
1,5 m
3m
4,6 m
6,1 m
7,6 m
Bewegungsradius für drehbaren Ausleger
1,5 m
0m
1,5 m
0m
1,5 m
Teile-Nr. 1000046GR
3m
4,6 m
Z-30/20N
35
Genie North America
Telefon 425.881.1800
Gebührenfrei USA und Canada
800.536.1800
Fax 425.883.3475
Genie Scandinavia
Telefon +46 31 575100
Fax +46 31 579020
Genie China
Telefon +86 21 53852570
Fax +86 21 53852569
Genie France
Telefon +33 (0)2 37 26 09 99
Fax +33 (0)2 37 26 09 98
Genie Malaysia
Telefon +65 98 480 775
Fax +65 67 533 544
Genie Iberica
Telefon +34 93 579 5042
Fax +34 93 579 5059
Genie Japan
Telefon +81 3 3453 6082
Fax +81 3 3453 6083
Genie Germany
Telefon +49 (0)4202 88520
Fax +49 (0)4202 8852-20
Genie Korea
Telefon +82 25 587 267
Fax +82 25 583 910
Genie U.K.
Telefon +44 (0)1476 584333
Fax +44 (0)1476 584334
Genie Brasil
Telefon +55 11 41 665 755
Fax +55 11 41 665 754
Genie Mexico City
Telefon +52 55 5666 5242
Fax +52 55 5666 3241
Genie Holland
Telefon +31 183 581 102
Fax +31 183 581 556
Vertrieb:
Genie Australia Pty Ltd.
Telefon +61 7 3375 1660
Fax +61 7 3375 1002

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
