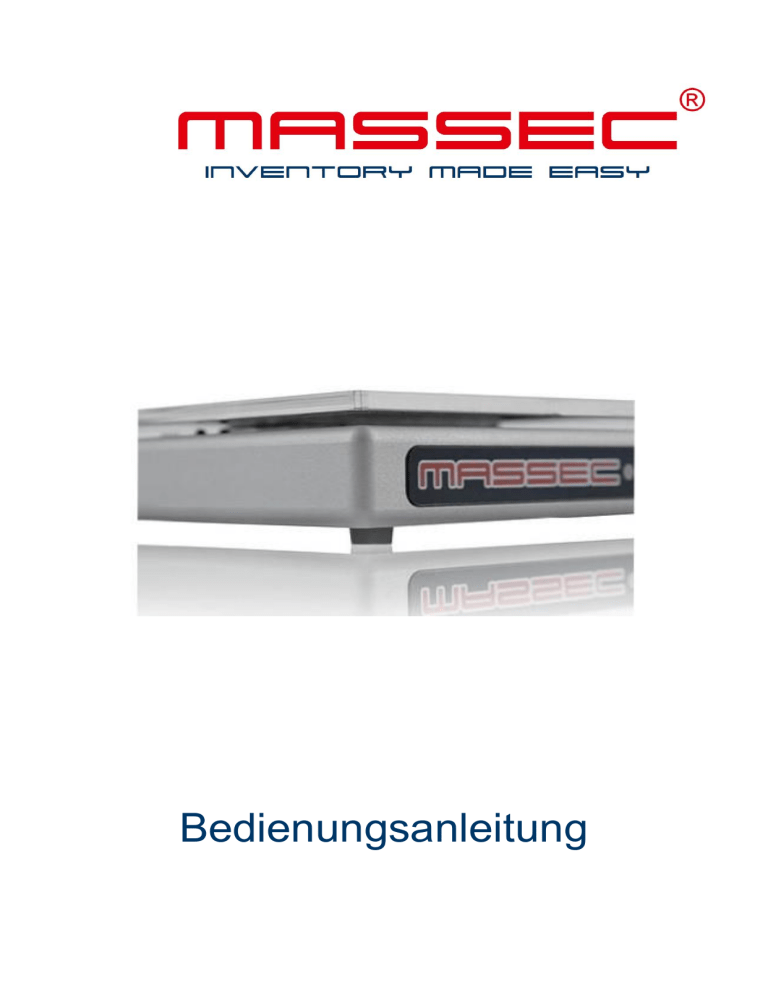

Bedienungsanleitung
Inhalt
Einführung.................................................2
Tehnische Spezifikationen..........................................................5
Packungsinhalt..................................................................6
Installation.........................................................................7
Android Applikation....................................8
Geräte - Paarung...............................................................9
Applikation herunterladen................................................12
Start.................................................................................15
Benutzerregistrierung......................................................18
Applikation Interface........................................................20
Lagerinventur...................................................................21
Bar-Inventur.....................................................................25
Neues Produkt anlegen...................................................30
Vorhandenes Produkt bearbeiten.....................................35
Aktualisierung der Datenbank..........................................39
Inventur per Email senden...............................................42
Inventur Export.................................................................44
Inventur löschen...............................................................46
2
3
Einführung
4
Tehnische
Spezifikationen
MASSEC Inventurgerät
Spannungsversorgung
Via USB (5V dc)
Während des Betriebs
130 mA
Bei Ruhe
100 mA
Stromwert
Temperaturbereich/
Während des Betriebs
-10 do + 40°C / 60%max
relative Luftfeuchtigkeit
Lagerung
-20 do + 55°C / 60%max
Abmessungen der Messplatte
Sensor / Messbereich
Bluetooth Modul
Prozessor
Die Frequenz des Prozessors
Oszillator
150 x 150 mm
QY Electronic Co Ltd., QL-55 / 0-5kg
Microchip RN42
ATMEL ATMEGA164P
11,0592 MHz
In-4 kristal Oszillator niedriges Profil
Achtung !
MASSEC Inventurgerät bei Temperaturen zwischen 0 ºC und 35 ºC
verwenden. Plötzliche Temperaturänderungen können Modifikazionen in
Verhalten des Gerätes wegen Temperatur-Regulation verursachen.
Erst nach dem Erreichen der Raumtemperatur das Gerät einschalten!
5
Packungsinhalt
(1)
(2)
1 - Haupteinheit
2 - Barcodeleser Zebex Z3220
(3)
(4)
3 - USB A-A Kabel *
4 - Gleichrichter AC/DC 5V USB *
* Zubehör auβerhalb Paket
6
Installation
1. Barcodeleser mit Haupteinheit verbinden. 2. USB Kabel mit Haupteinheit verbinden.
3. Die andere Seite von USB Kabel
mit USB Gleichrichter verbinden.
4. Stecken Sie USB Kabel in die Steckdose.
7
Android Applikation
8
Geräte - Paarung
9
Im Hauptmenü EINSTELLUNGEN wählen.
Im Menü EINSTELLUNGEN BLUETOOTH wählen.
Bei der Berührung eines
Schalters, Bluetooth Modul
wird aktiviert.
10
Auf der Liste der verfügbaren
Geräte, wird MASSEC Gerät
angezeigt.
Bei der Berührung vom Gerät aus
der Liste, müssen Sie die PIN 1234
für Paarung eingeben.
Bemerkung:
Bei einigen neueren Android
Geräten brauchen Sie kein PIN
1234 geben, das wird System
automatisch zuweisen lassen.
Paarung ist beendet.
11
Applikation herunterladen
12
Im Hauptmenü Trg. Play wählen.
Nach dem Öffnen, im Suchfeld MASSEC schreiben.
Symbol MASSEC drücken.
13
Wählen Sie INSTALL.
Wählen Sie AKZEPTIEREN und
warten Sie bis die Installation
abgeschlossen ist.
Installation von MASSEC
Applikation ist abgeschlossen.
14
Start
15
Wenn Sie MASSEC Symbol
drücken, starten Sie die
Applikation.
Bemerkung:
Vor dem Start ist es notwendig, um
Internetzugang zu Ihrem Android
Gerät zu ermöglichen, um die
Gültigkeit der Lizenz und
Registrierung der Begünstigten zu
überprüfen.
Sonst kann der Benutzer nicht
Applikation benutzen.
16
Beim Start der Applikation,
Bedienungsanleitungen erscheinen.
Durch klicken der Schaltfläche „Ich
akzeptiere“, Menü mit
Partnergeräten erscheint.
Wählen Sie Ihr Gerät aus.
Beispiel:
MASSEC 1234
17
Benutzerregistrierung
18
Wenn Sie aus der Liste
ausgewählt haben, Menü
BENUTZERREGISTRIERUNG
erscheint.
Es ist notwendig, alle Felder ausfüllen, und
REGISTRIERUNG IST BEENDET wählen.
Bemerkung:
Die Informationen sind
allgemeiner Natur, sie dienen
der besseren Nutzung von
Diensten MASSEC
Inventurgerät.
Nach Abschluss der
Registrierung, Bildschirm
VERBINDUNG erscheint.
Bemerkung:
Wenn Sie JA auswählen,
Android Gerät verbindet sich
mit dem MASSEC
Inventurgerät.
Wenn wir Lagerinventur
machen wollen, wählen wir
NEIN.
19
Applikation Interface
Produkt Gewicht
Wenn Sie Produkt Gewicht
drücken, stellen Sie die Skala auf
0.000 (Liter)
Das Volumen der Restflüchtigkeit
EAN Code
Produkt Name
Vorhandener Inventur öffnen
Inventur Name
Switch-Modus Produkt hochzuladen
Laden wird durch Verwendung eines
Barcode-Lesegerät durchgeführt
Laden wird auf der Suche nach Produkt
Name gemacht
Bei Switch Ändern in
Field
PRODUKT SUCHEN öffnet
Speichern von Inventur Messungen
Menü MEHR
Hauptdisplay / Messung
Menü INVENTUR
Menü
EINSTELLUNGEN
20
Lagerinventur
21
Hauptdisplay.
Wenn Sie Symbol drücken
Field PRODUKT SUCHEN öffnet.
Durch Drücken PRODUKT
SUCHEN, Tastatur einzeigt.
Schreiben Sie den
Anfangsbuchstaben des Produkts,
das Sie laden möchten.
22
Eine Liste der Produkte mit
ausgewählten Zeichen
erscheint.
Drücken Sie das gewünschte Produkt.
Nachdem Sie aus der Liste
Produkt ausgewählt haben, das
Produkt wird auf dem
Hauptdisplay angezeigt.
Im Feld +Stück geben wir die Zahl
von Vollflaschen die wir am Lager
haben. Um Produkt in der Inventur
zu speichern, drücken wir das
Symbol .
23
Innerhalb der Karte INVENTUR,
wenn Sie auf Inventur drücken
Schiebe-Menü anzeigt.
Wenn Sie der Karte INVENTUR
SCHAUEN auswählen, Tabelle mit
Messungen erscheint.
24
Bar - Inventur
25
Wenn ein Smartphone oder
Tablet in die Verbindung mit dem
MASSEC Gerät kommt, auf dem
Hauptdisplay werden die
Parametern wie auf dem Bild
gezeigt.
Dann ist alles für die Messung bereit.
Bemerkung:
Jedes Mal wenn Sie MASSEC
Inventurgerät schalten, standard
Parametern sind die selben wie
auf dem Bild.
26
Mit dem Barcode-Leser lesen Sie
die EAN – Nummer des Produkts.
Wenn das Produkt in der
Datenbank vorhanden ist, werden
die Daten
auf dem Hauptdisplay angezeigt.
Wenn auf dem Hauptdisplay
PRODUKT EXISTIERT NICHT
schreibt, Sie können es
selbstständig eintragen.
Bemerkung:
Siehe PRODUKT EINTRAG.
27
Um die Inventur zu anfangen, müssen Sie den
Namen des Bestands eingeben.
Beispiel:
Inventur neu
Wenn Sie das Symbol auswählen
Die Messung ist in der Tabelle gespeichert.
Wenn wir der gemessenen Werte volle Flasche
hinzufügen möchten, schreiben wir die Anzahl
der zusätzlichen Stücke.
Beispiel:
Auf dem Hauptdisplay messen wir PELINKOVAC BADEL
1 L. In der Flasche ist 0.34 L , wir möchten noch
eine volle Flasche hinzufügen, fügen wir die
Nummer 1 in das Feld
+Stück.
Dann wird die Messung so aussehen:
0.34 L + 1 L = 1.34 L
28
Innerhalb der Karte INVENTUR,
wenn Sie auf Inventur drücken
Schiebe-Menü anzeigt.
Wenn Sie der Karte INVENTUR
SCHAUEN auswählen, Tabelle mit
Messungen erscheint.
29
Neues Produkt anlegen
30
Innerhalb der Karte
PRODUKT
EINSTELLUNGEN
auswählen.
Im Menü EINSTELLUNGEN,
NEU PRODUKT auswählen.
Wenn Sie Pulldown - Menü
drücken, öffnen Sie das
gleiche.
31
Liste mit den Parametern wird
geöffnet.
Erklärungen:
- Liter
Produkte für die wir das Volumen
der Flüssigkeit in der Flasche
messen.
zB:
BADEL PELINKOVAC 1 L
Kilogramm
Produkte für die wir Gewicht
messen.
zB:
Kaffee, Obst,
Gemüse.
- Stück
Produkte, die durch Zählen
eingebracht werden, wir
messen keinen Parameter.
Wir wählen den gewünschten Eingabetyp.
32
Es ist notwendig alle leeren
Felder auszufüllen die für einen
bestimmten Artikel zur
Verfügung stehen.
Mit dem Barcode-Leser lesen Sie die gewünschte
EAN – Nummer.
Schreiben Sie den vollständigen Namen des
Produkts.
Schreiben Sie die auf der
Flasche angegebenen Volumen.
Schreiben Sie Produkt - Code.
Bemerkung:
Wenn Sie einen Produkt - Code
nicht eingeben wollen, müssen Sie
nur 0 eintragen.
33
Wir legen EINE VOLLE FLASCHE
des gewünschten Produkts auf dem
MASSEC Inventurgerät und wenn
der Gebiet der Massen beruhigt
sich, wir drücken Taste VOLL.
Und wie bei einer vollen Flasche,
brauchen wir eine völlig leere
Flasche die auf dem MASSEC
Inventurgerät gesetzt wird.
Bemerkung:
Für höchste Präzision, ist es
wünschenswert, die leere Flasche
mit der Kappe zu messen.
Auswahl von SPEICHERN, das
Produkt wird in unserer
Datenbank gespeichert.
34
Vorhandenes Produkt bearbeiten
35
Innerhalb der Karte
PRODUKT
EINSTELLUNGEN
auswählen.
Im Menü PRODUKT
EINSTELLUNGEN,
PRODUKT BEARBEITEN
auswählen.
Wenn Sie Pulldown - Menü
drücken, öffnen Sie das
gleiche.
36
Liste mit den Parametern wird
geöffnet.
Erklärungen:
- Liter
Produkte für die wir das Volumen
der Flüssigkeit in der Flasche
messen.
zB:
BADEL PELINKOVAC 1 L
Kilogramm
Produkte für die wir Gewicht
messen.
zB:
Kaffee, Obst,
Gemüse.
- Stück
Produkte, die durch Zählen
eingebracht werden, wir
messen keinen Parameter.
Wir wählen den gewünschten Eingabetyp.
37
Hier können Sie den gewünschten
Artikel ändern.
Das Verfahren ist das gleiche wie
bei der Eingabe eines neuen
Produkts.
Wenn Sie SPEICHERN drücken,
alle Änderungen werden in der
Datenbank für ein ähnliches Produkt
gelagert.
38
Aktualisierung der Datenbank
39
Durch die Auswahl des
Menü... Öffnen Sie das Menü
andere.
Bemerkung:
Um Benachrichtigungen zu
erhalten, mit jeder Eintrag in der
Menü
sonst, der Bildschirm wird
aktualisiert.
Internetzugang ist erforderlich
um Benachrichtigungen zu
erhalten.
Wenn Sie Menü Nachrichten
auswählen, nehmen Sie die
neuesten Informationen aus den
MASSEC Server.
Bemerkung:
Dieses Modul nutzt das
Internet.
Die Möglichkeit von
Netzwerkfehlern.
Lösung:
Ermöglichen Sie den Zugriff auf das Internet.
40
MASSEC verfügbare
Aktualisierung auswählen.
Eine Nachtricht mit der
Bestätigung zeigt sich.
Mit der Bestätigung Ja, starten wir
eine Datenbank Aktualisierung.
Bemerkung:
Diese Prozedur erfordert
Internetzugang.
41
Inventur per Email senden
42
Innerhalb der Karte
INVENTUR, wenn Sie das
gewünschte Bestands
drücken, wird gleitende Menü
angezeigt.
Die Karte INVENTUR PER EMAIL
SENDEN wählen.
Fenster wird geöffnet, hier schreiben
Sie EMAIL Adresse wohin Sie
Inventur senden möchten, und
wählen Sie den Dateityp.
Bemerkung:
Für richtige Anzeige, wählen Sie
.xls Datei (Excel), die in Microsoft
excel, Open office spreadsheet und
änlichen Browsern geöffnet werden
kann.
43
Inventur Export
44
Inventur kann auf den internen
Speicher von den Android Geräten
gespeichert werden, nur auf die
Karte Export Inventur drücken.
Inventur wird in einen Ordner exportiert
MASSEC/INVENTORY/
Bemerkung:
In den angegebenen Ordner,
werden .xls und .csv Dateien
exportiert.
Zur Ansicht wählen Sie .xls
Format (Microsoft Excel).
45
Inventur löschen
46
Inventur wird gelöscht wenn Sie eine Karte
Inventur löschen
drücken.
Es erscheint eine Meldung als
Bestätigung der Löschung.
Wenn Sie Ja auswählen, wird Inventur gelöscht.
Wenn Sie Nein auswählen, Inventur bleibt.
47
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
