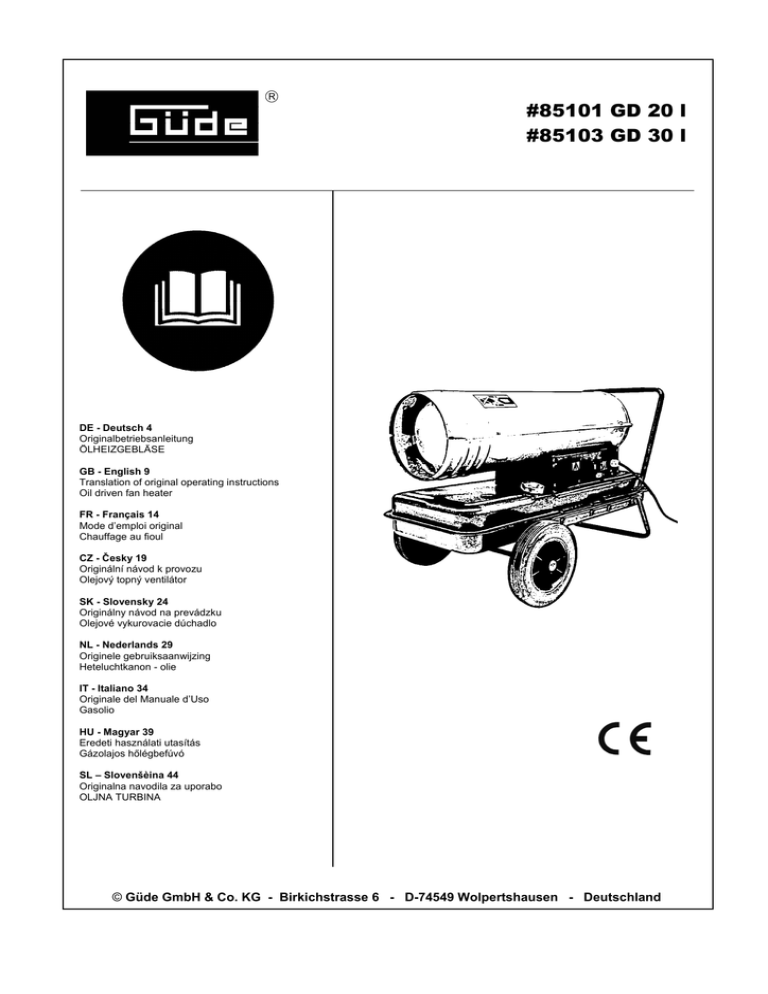

#85101 GD 20 l #85103 GD 30 l

#85101 GD 20 l #85103 GD 30 l
#85101 GD 20 l
#85103 GD 30 l
DE - Deutsch 4
Originalbetriebsanleitung
ÖLHEIZGEBLÄSE
GB - English 9
Translation of original operating instructions
Oil driven fan heater
FR - Français 14
Mode d’emploi original
Chauffage au fioul
CZ - Česky 19
Originální návod k provozu
Olejový topný ventilátor
SK - Slovensky 24
Originálny návod na prevádzku
Olejové vykurovacie dúchadlo
NL - Nederlands 29
Originele gebruiksaanwijzing
Heteluchtkanon - olie
IT - Italiano 34
Originale del Manuale d’Uso
Gasolio
HU - Magyar 39
Eredeti használati utasítás
Gázolajos hőlégbefúvó
SL – Slovenšèina 44
Originalna navodila za uporabo
OLJNA TURBINA
© Güde GmbH & Co. KG - Birkichstrasse 6 - D-74549 Wolpertshausen - Deutschland
A
Abbildung ähnlich
B
C
D
E
G
F
Allgemeine Sicherheitshinweise
Einleitung
Damit Sie an Ihrem neuen Gerät möglichst lange Freude
haben, bitten wir Sie, die Betriebsanweisung und die
beiliegenden Sicherheitshinweise vor Ingebrauchnahme
sorgfältig durchzulesen. Ferner wird empfohlen, die
Gebrauchsanweisung für den Fall aufzubewahren, dass
Sie sich die Funktionen des Artikels später nochmals ins
Gedächtnis rufen möchten. Im Rahmen ständiger
Produktweiterentwicklung behalten wir uns vor zur
Verbesserung technische Änderungen umzusetzen.
Bei diesem Dokument handelt es sich um die
Originalbetriebsanweisung.
Lesen und beachten Sie alle diese Hinweise, bevor Sie
das Gerät in Betrieb nehmen.
Bewahren Sie die Sicherheitshinweise gut auf!
Sicheres Arbeiten
Halten Sie Ihren Arbeitsbereich in Ordnung!
Unordnung am Arbeitsplatz kann Unfälle zur Folge haben.
Berücksichtigen Sie die Umgebungseinflüsse
Setzen Sie das Gerät nicht dem Regen aus.
Benutzen Sie das Gerät nicht in feuchter oder nasser
Umgebung. Sorgen Sie für gute Beleuchtung.
Benutzen Sie das Gerät nicht in der Nähe von brennbaren
Flüssigkeiten oder Gasen.
Gerätebeschreibung
Professionelles und kraftvolles Ölheizgebläse zum Heizen
und Trocknen im Bauwesen, Landwirtschaft und
Lagerräumen.
Benutzung nur in gut belüfteten Räumen!
Halten Sie andere Personen fern!
Lassen Sie andere Personen, insbesondere Kinder, nicht
das Gerät oder das Kabel berühren. Halten Sie sie vom
unmittelbaren Einsatzort fern.
Befeuerung erfolgt mit Diesel. Ausgestattet mit
elektronischer Zündung. Gehäuse aus Edelstahl mit
robustem leicht gängigem Fahrwerk.
Korrekte Aufbewahrung!
Unbenutzte Geräte sollten an einem trockenen,
verschlossen Ort und außerhalb der Reichweite von
Kindern aufbewahrt werden
Auspacken
Überlasten Sie Ihr Gerät nicht!
Arbeiten Sie im angegebenen Leistungsbereich.
Alles Packmaterial entfernen, mit dem das Heizgerät zum
Versand verpackt wurde.
Das Heizgerät aus dem Versandkarton nehmen.
Das Heizgerät auf Transportschäden prüfen. Wenn das
Heizgerät beschädigt ist, sofort den Händler
benachrichtigen, bei dem das Gerät gekauft wurde.
Benutzen Sie das richtige Gerät!
Benutzen Sie das Gerät nicht für Zwecke, für die sie nicht
bestimmt sind.
Pflegen Sie Ihr Gerät mit Sorgfalt!
Befolgen Sie die Wartungsvorschriften und Hinweise.
Kontrollieren Sie regelmäßig das Kabel des Geräts und
lassen Sie es bei Beschädigungen von einem anerkannten
Fachmann erneuern.
Kontrollieren Sie Verlängerungskabel regelmäßig und
ersetzen Sie sie, wenn sie beschädigt sind.
Gerätebeschreibung (Abb. A)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Heißluftaußlass
Körper des Gerätes
Lufteinlaß des Heizgerätes
Kraftstofftank
Netzkabel
EIN-/AUS-Schalter mit Leuchte
Seitliche Abdeckung
Tanköffnung/Tankdeckel
Unteres Gehäuse
Seien Sie aufmerksam!
Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an
die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie müde
sind.
Technische Daten
WARNUNG!
Der Gebrauch von anderem Zubehör kann eine
Verletzungsgefahr für Sie bedeuten.
GD 20 l
Anschluss:
Heizleistung:
Kraftstoffverbrauch:
Aufnahmeleistung:
Druck:
Gebläseleistung:
Tankinhalt:
Gewicht:
Art.-Nr.
Lassen Sie Ihr Gerät durch eine Fachkraft reparieren!
Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine
Fachkraft ausgeführt werden, indem Originalersatzteile
verwendet werden, andernfalls können Unfälle für den
Benutzer entstehen.
230 V/50 Hz
20 kW
ca. 1,85 l/h
180 W/0,87 A
0,75 bar
3
560 m /h
24 l
18,4 kg
85101
Gerätespezifische Sicherheitshinweise
GD 30 l
Anschluss:
Heizleistung:
Kraftstoffverbrauch:
Aufnahmeleistung:
Druck:
Gebläseleistung:
Tankinhalt:
Gewicht:
Art.-Nr.
WARNHINWEISE
230 V/50 Hz
30 kW
ca. 2,37 l/h
180 W/0,87 A
0,65 bar
3
560 m /h
24 l
19,7 kg
85103
WICHTIG: Lesen Sie diese Bedienungsanleitung
sorgfältig und vollständig durch, bevor Sie versuchen,
dieses Heizgerät zusammenzubauen, zu bedienen
oder zu warten. Unsachgemäße Verwendung dieses
Heizgerätes kann schwere Verletzungen oder Tod
durch Verbrennung, Feuer, Explosion, Elektroschock
sowie Kohlenmonoxydvergiftung hervorrufen.
! GEFAHR: Eine Kohlenmonoxydvergiftung kann
tödlich sein!
Kohlenmonoxydvergiftung: Die frühen Anzeichen
einerKohlenmonoxydvergiftung gleichen denen einer
4
Grippe, also Kopfschmerzen, Schwindel und/oder
Übelkeit. Falls Sie diese Symptome bemerken sollten,
kann dies ein Anzeichen sein, daß Ihr Heizgerät nicht
richtig funktioniert. Begeben Sie sich sofort ins Freie!
Lassen Sie Ihr Heizgerät nachsehen. Gewisse Personen
sind anfälliger für Kohlenmonoxyd als andere: z.B.
schwangere Frauen, Personen mit einer Herz- oder
Lungenkrankheit oder Anämie, Personen unter Einfluß von
Alkohol und solche, die sich in Höhenlagen befinden.
Vergewissern Sie sich, da§ Sie alle Warnungshinweise
gelesen und verstanden haben. Bewahren Sie diese
Anleitung zum Nachschlagen auf. Es ist Ihr Führer für die
sichere und sachgemäße Bedienung dieses Heizgeräts.

Nur an Orten verwenden, an denen keine
entzündbaren Dämpfe bzw. kein hoher Staubgehalt
vorhanden ist.

Nur unter der auf dem Typenschild angegebenen
Stromspannung und - frequenz betreiben.

Stets ein ordnungsgemäß geerdetes
Verlängerungskabel mit Dreistiftstecker benutzen.

● Verwenden Sie nur Diesel, um die Feuer und
Explosionsgefahr zu vermeiden. Auf keinen Fall Benzin,
Naphtha, Farblösungsmittel, Alkohol und andere
hochentzündliche Kraftstoffe verwenden.

Mindestabstand zu entzündbaren Stoffen und
Personen:
Auslaß: 300 cm Seiten, Oberseite und
Rückseite: 200 cm. (siehe Abb. D)
Zur Vermeidung von Feuergefahr muß das heiße
oder in Betrieb befindliche Heizgerät auf einer
sicheren, ebenen Fläche aufgestellt sein.
Kraftstoff:
a) Das mit dem Auffüllen von Kraftstoff beschäftigte
Personal muss geschult werden und mit den
Anweisungen des Herstellers und den anwendbaren
Richtlinien für das sichere Auffüllen von Heizgeräten
vollkommenvertraut sein.
b) Es darf nur Diesel als Kraftstoff verwendet werden.
c) Jede Flamme, einschließlich der Zündflamme, muss
gelöscht werden, um das Heizgerät vor dem Auffüllen
von Kraftstoff abkühlen zu lassen.
d) Während des Auffüllens von Kraftstoff müssen alle
Kraftstoffleitungen und -anschlüsse auf
Undichtheitenuntersucht werden. Eventuelle
Undichtheiten müssen vor einer erneuten
Inbetriebnahme des Heizgeräts repariert werden.
e) Nicht mehr als den Tagesbedarf an Kraftstoff
innerhalb von Gebäuden in der Nähe des
Heizgerätes lagern. Umfangreiche Kraftstoffvorräte
außerhalb des Gebäudes lagern.
f)
Alle Kraftstofflager müssen einen Mindestabstand
von 762 cm zu Heizgeräten, Brennern,
Schweißgeräten und ähnlichen Entzündungsquellen
(Ausnahme: der im Heizgerät integrierte
Kraftstoffbehälter) aufweisen.
g) Nach Möglichkeit soll die Kraftstofflagerung auf
Bereiche beschränkt werden, in denen die
Bodenkonstruktion Ansammlungen von
ausgelaufenem Kraftstoff verhindert und Kraftstoff
nicht durch tiefergelegene Feuerquellen entzündet
werden kann. h) Die Kraftstofflagerung hat gemäß
den lokalen behördlichen Vorschriften zu erfolgen.
Alle örtlichen Bestimmungen und Vorschriften für die
Verwendung dieses Heizgeräts befolgen.

Heizgeräte, die in der Nähe von Abdeckmatten,
Zeltleinwand oder anderen Bedachungsstoffen
betrieben werden, müssen in einem sicheren
Abstand zu diesen Materialien aufgestellt werden.
Der empfohlene Mindestabstandbeträgt 305 cm. Es
wird außerdem empfohlen, daß feuerfeste
Bedachungsstoffe verwendet werden. Die
Bedachungsstoffe müssen sicher befestigt sein, um
sie vor Entzündung zu schützen und um zu
verhindern, dass sie das Heizgerät bei Windstößen
berühren und umkippen.

Das Heizgerät muss in waagerechter Position bewegt
oder gelagert werden, um das Verschütten von
Kraftstoff zu vermeiden.

Kinder und Haustiere vom Heizgerät fernhalten.

Den Stecker aus der Steckdose ziehen, wenn das
Heizgerät nicht in Betrieb ist.

Das Heizgerät niemals in Wohn- oder Schlafräumen
benutzen.

Niemals den Lufteinlaß (Rückseite) oder den
Luftauslaß (Vorderseite) des Heizgeräts blockieren.

Das heiße, in Betrieb befindliche oder am Stromnetz
angeschlossene Heizgerät niemals bewegen,
bedienen, mit Kraftststoff auffüllen oder warten.

Keine Rohrleitungen an der Vorder- oder Rückseite
des Heizgeräts anbringen.
ACHTUNG:
Verwenden Sie nur Diesel, um die Gefahr von Feuer
oder Explosion zu vermeiden.
Die Verwendung als Heizquelle für Veranstaltungen und Festlilchkeiten, sowie der Betrieb in
Stallungen ist grundsätzlich untersagt!
Bestimmungsgemäße Verwendung
Allgemein:

Das Heizgerät niemals in der Nähe von Benzin,
Farblösungsmitteln oder anderen leicht entflammbaren Dämpfen betreiben.


Die Ölheizbrenner der GD-Serie sind ausschließlich zum
Heizen und Trocknen in gut belüfteten Räumen oder in
trockenen Aussenbereichen, in einem sicheren Abstand zu
brennenden Materialien und anderen Lebewesen zu
verwenden. Auf stabilen und waagerechten Untergrund
während des Betriebes ist zu achten. Als Brennstoff ist nur
Diesel zugelassen.
(Die Serien GD richet sich, was Sicherheit, Funktionalität
und Dauer betrifft, nach neuesten Kriterien:
Sicherheitsvorrichtungen garantieren die korrekte Funktion
des Geräts, die Betriebsgeräusche wurden auf ein
Minimum reduziert und die sorgfältige Auswahl der
Materialien machen es äußerst zuverlässig.)
Montage Abb. B
Beschreibung Abb. B
1. Griff
2. Schraube
3. Radstützrahmen
4. Sechskantmutter
5. Rad
6. Überwurfmutter
7. Achse
Nur in gut gelüfteten Räumen betreiben. Vor der
Inbetriebnahme darauf achten, dass pro 100.000
BTU/Std. Heizleistung eine Lüftungsöffnung von
mindestens 2800 cm² zu frischer Außenluft
vorhanden ist.
5
Diese Modelle werden mit Rädern und Handgriffen
geliefert. Die Räder, Handgriffe und dazugehörigen
Befestigungsteile befinden sich im Versandkarton.
Bei dem ersten Start bzw. nach längerem Nichtgebrauch
des Ölheizbrenners kann es einige Sekunden länger
dauern, bis die Verbrennung einsetzt.
Nötiges Werkzeug:
- Ein mittelgroßer Kreuz-Schraubendreher
- CH 8 Zoll Gabelschlüssel oder Verstellschlüssel
- Hammer.
Um die Maschine abzuschalten muss:
der Schalter ON/OFF in die Stellung mit dem Symbol OFF
gebracht werden.
1.
2.
3.
4.
5.
Kennzeichnungen
Die Achse durch den Radstützrahmen schieben. Die
Räder an der Achse befestigen. WICHTIG: Bei der
Montage der Räder muss die verlängerte Radnabe in
Richtung des Radstützrahmens zeigen (siehe
Abbildung 3)
An jedem Ende der Achse eine Überwurfmutter
aufsetzen und diese durch leichtes Anklopfen mit
dem Hammer befestigen.
Das Heizgerät auf den Radstützrahmen aufsetzen.
Darauf achten, dass der Lufteinlaß des Heizgerätes
(hinten) sich über den Rädern befi ndet. Die Löcher
am Kraftstofftankfl ansch mit den Löchern auf dem
Radstützrahmen ausrichten.
Den vorderen und den hinteren Handgriff auf den
Kraftstofftankfl ansch setzen. Die Schrauben durch
die Handgriffe, den Kraftstofftankfl ansch und den
Radstützrahmen führen. Nachdem eine Schraube
eingesetzt ist, die entsprechende Mutter jeweils mit
der Hand festziehen.
Wenn alle Schrauben angebracht sind, die Muttern
fest anziehen.
Produktsicherheit:
Produkt ist mit den
einschlägigen Normen der
Europäischen Gemeinschaft
konform
Verbote:
Nicht in Wohngebieten
verwenden!
Feuer, offenen Licht und
Rauchen verboten!
Abdecken verboten
Sicherheitsvorrichtungen
Der Ölheizbrenner verfügt über eine elektronische
Flammenüberwachung. Wenn eine oder mehrere
Betriebsstörungen auftreten, bewirkt diese den Stillstand
des Geräts. Wenn der Ölheizbrenner überhitzt ist, greift
ein Überhitzungsthermostat ein und bewirkt die
Unterbrechung der Brennstoffversorgung; der Thermostat
stellt sich selbst zurück, wenn die Temperatur der
Brennkammer auf den erlaubten Maximalwert gefallen
ist.Bevor der Ölheizbrenner wieder in Betrieb genommen
wird, muss die Ursache für die Überhitzung gefunden und
beseitigt werden (z.B.Verstopfung von Luftansaugung oder
Luftauslass oder Stillstand des Ventilators).Um das Gerät
neu zu starten, und befolgen Sie die Anweisungen des
Abschnitts „INBETRIEBNAHME“.
Warnung:
Warnung/Achtung
Warnung vor gefährlicher
elektrischer Spannung
Gerät nicht in geschlossenen
Räumen verwenden!
Warnung vor
feuergefährlichen Stoffen
Gebote:
Inbetriebnahme
Bevor Sie den Ölheizbrenner in Betrieb nehmen und ihn
an die Stromversorgung anschließen, überprüfen Sie, ob
die Eigenschaften der Stromversorgung den auf dem
Typenschild angegebenen Werten entsprechen.
Allgemeines Gebotszeichen
Vor Gebrauch
Bedienungsanleitung lesen
Umweltschutz:
WARNUNG:
Der Stromkreis, an den der Ölheizbrenner
angeschlossen wird, musseine RCD(Fehlerstromschutzschlater) integriert sein.
Abfall nicht in die Umwelt
sondern fachgerecht
entsorgen.
Befolgen Sie alle Sicherheitsmaßnahmen bezüglich
der Entlüftung etc.
Den Kraftstofftank mit Diesel auffüllen.
Kraftstofftankdeckel wieder verschließen.
Schadhafte und/oder zu
entsorgende elektrische oder
elektronische Geräte müssen
an den dafür vorgesehen
Recycling-Stellen abgegeben
werden.
Das Netzkabel des Heizgerätes an eine
standardgemäße Schutzkontaktsteckdose
anschließen.
Um die Maschine in Betrieb zu nehmen, muss:
der Schalter ON/OFF in die Stellung mit dem Symbol ON
gebracht werden: der Ventilator läuft an und nach einigen
Sekunden setzt die Verbrennung ein.
6
Verpackungsmaterial aus
Pappe kann an den dafür
vorgesehen RecyclingStellen abgegeben werden.
Verpackung:
Störungen und deren Behebung
Störung
Vor Nässe schützen
Der Ventilator startet
nicht und die
Flamme geht
nicht an.
Packungsorientierung Oben
Interseroh-Recycling
Der
Ventilator
startet und
die Flamme
geht nicht an
oder bleibt
nicht an.
Technische Daten:
Anschluss
Gewicht
Heizleistung
Gebläseleistung
Tankinhalt
Kraftstoffverbrauch
Mögliche
Ursache
1. Keine
Stromversor
gung
2. Motorwicklung ist
durchgebrannt oder
durchtrennt
1. Zündungfunktionierte
nicht.
2. Flammenüberwachung ist
defekt.
3. Fotorzelle
funktioniert
nicht.
4. Es gelangt
kein oder
nicht
genügend Öl
in den
Brenner.
5. Elektroventil
funktioniert
nicht.
Behebung
1.
2.
1.
2.
3.
4.
Gewährleistung
Die Gewährleistungszeit beträgt 12 Monate bei
gewerblicher Nutzung, 24 Monate für Verbraucher und
beginnt mit dem Zeitpunkt des Kaufs des Gerätes.
5.
Die Gewährleistung erstreckt sich ausschließlich auf
Mängel, die auf Material- oder Herstellungsfehler
zurückzuführen sind. Bei Geltendmachung eines Mangels
im Sinne der Gewährleistung ist der Kaufbeleg - der das
Verkaufsdatum auszuweisen hat - mit Verkaufsdatum
beizufügen.
Der
Ventilator
startet und
die Flamme
geht an,
raucht aber
Von der Gewährleistung ausgeschlossen sind
unsachgemäße Nutzung, wie z. B. Überlastung des
Gerätes, Gewaltanwendung, Beschädigungen durch
Fremdeinwirkung, Fremdkörper, sowie Nichtbeachtung der
Gebrauchs- und Aufbauanleitung und normaler
Verschleiß.
Transport
WARNUNG
Bevor das Gerät bewegt wird:
Schalten Sie das Gerät nach den Anweisungen des
vorhergehenden Abschnitts aus; unterbrechen Sie die
Stromversorgung, indem Sie den Stecker ziehen und
lassen Sie den Heißluftgenerator abkühlen.
1. Verbrennungsluft
reicht nicht
aus.
2. Verwendeter
Brennstoff ist
schmutzig
oder enthält
Wasser.
3. Luft in der
Brennstoffleitung.
4. Dieselmenge
im Brenner
reicht nicht
aus.
5. Zu viel
Diesel im
Brenner.
1.
2.
3.
4.
5.
Der
Generator
bleibt nicht
stehen.
Bevor das Gerät angehoben oder bewegt wird, versichern
Sie sich, dass der Deckel des Tanks sicher verschlossen
ist.
Das Gerät kann einfach am Handgriff genommen und
gerollt werden.
1.
2.
1.
Flamme
schlägt vorne
aus dem
Gerät
7
1.
Dichtung
des
2.
Elektroventils ist
defekt.
Ventilatort
hermostat
ist defekt.
Unzureich- 1.
ende Luftzufuhr in
der Brennkammer.
Eigenschaften der
Stromversorgung
prüfen. Funktionieren
und Stellung des
Schalters überprüfen.
Schmelzsicherung
überprüfen.
Motor ersetzen
Verbindungen der
Zündkabel zu den
Elektroden und zum
Transformator
überprüfen. Stellung der
Elektroden und deren
überprüfen. Sauberkeit
der Elektroden
überprüfen
Zündtransformator
ersetzen.
Gerät ersetzen
Fotozelle reinigen oder
ersetzen.
Kupplungsstück PumpeMotor überprüfen.
Brennstoffleitung auf
Luft überprüfen,
Schläuche und
Filterdichtung
überprüfen Düse
reinigen und wenn nötig
ersetzen.
Stromanschluss
überprüfen. Elektroventil
reinigen und wenn nötig
ersetzen
Alle möglichen
Hindernisse und
Verstopfungen an
Luftansaugung bzw. auslass entfernen.
Stellung des LuftzufuhrKontrollrings überprüfen.
Stauscheibe reinigen.
Verwendetes Diesel
durch frisches Diesel
ersetzen. Ölfilter
reinigen.
Dichtigkeit der
Schläuche und der
Ölfilterdichtung
überprüfen.
Wert des Pumpendrucks
überprüfen. Düse
reinigen oder ersetzen.
Wert des Pumpendrucks
überprüfen. Düse
ersetzen.
Gehäuse des
Elektroventils ersetzen.
TR-Thermostat
ersetzen.
Ventilator prüfen.
Luftzufuhr überprüfen.
Verhalten im Notfall
Service
Leiten Sie die der Verletzung entsprechend notwendigen
Erste Hilfe Maßnahmen ein und fordern Sie schnellst
möglich qualifizierte ärztliche Hilfe an.
Bewahren Sie den Verletzten vor weiteren Schädigungen
und stellen Sie diesen ruhig.
Sie haben technische Fragen? Eine Reklamation?
Benötigen Ersatzteile oder eine Bedienungsanleitung?
Auf unserer Homepage www.guede.com im Bereich
Service helfen wir Ihnen schnell und unbürokratisch
weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät
im Reklamationsfall identifizieren zu können benötigen wir
die Seriennummer sowie Artikelnummer und Baujahr. Alle
diese Daten finden Sie auf dem Typenschild. Um diese
Daten stets zur Hand zu haben, tragen Sie diese bitte
unten ein.
Für einen eventuell eintretenden Unfall sollte immer
ein Verbandskasten nach DIN 13164 am Arbeitsplatz
griffbereit vorhanden sein. Dem Verbandskasten
entnommenes Material ist sofort wieder aufzufüllen.
Wenn Sie Hilfe anfordern,
machen Sie folgende Angaben:
1.
2.
3.
4.
Ort des Unfalls
Art des Unfalls
Zahl der Verletzten
Art der Verletzungen
Seriennummer:
Artikelnummer:
Baujahr:
Entsorgung
Die Entsorgungshinweise ergeben sich aus den
Piktogrammen die auf dem Gerät bzw. der Verpackung
aufgebracht sind. Eine Beschreibung der einzelnen
Bedeutungen finden Sie im Kapitel „Kennzeichnung“.
Tel.:
Fax:
E-Mail:
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor Transportschäden.
Die Verpackungsmaterialien sind in der Regel nach
umweltverträglichen und entsorgungstechnischen
Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf
spart Rohstoffe und verringert das Abfallaufkommen.
Verpackungsteile (z.B. Folien, Styropor®) können für
Kinder gefährlich sein. Es besteht Erstickungsgefahr!
Bewahren Sie Verpackungsteile außerhalb der Reichweite
von Kindern auf und entsorgen Sie sie so schnell wie
möglich.
+49 (0) 79 04 / 700-360
+49 (0) 79 04 / 700-51999
[email protected]
Wartung und Aufbewahrung
Halten Sie die Luftschlitze und das Gehäuse Staub- und
Schmutzfrei.
Verwenden Sie zur Reinigung ein weiches Tuch und eine
milde Seifenlösung. Vermeiden Sie den direkten Kontakt
von scharfen Reinigungsmitteln mit dem Gerät. Sie dürfen
keine aggressiven, flüchtigen oder ätzenden
Reinigungsmittel verwenden.
Das Gerät ist vor Feuchtigkeit und Staub zu schützen.
Bei längerer Nichtbenutzung das Gerät abgedeckt an
einem trockenem, sicheren Ort unzugänglich für Kinder
aufbewahren.
Entsorgen Sie Altbatterien nur über KfzWerkstätten, spezielle Annahmestellen oder
Sondermüll-Sammelstellen.
Anforderungen an den Bediener
Achtung:
Keine Wartungsarbeiten vornehmen, solange das
Heizgerät an der Steckdose angeschlossen, in Betrieb
oder heiß ist. Nichtbeachtung kann zu schweren
Verbrennungen und Elektroschock führen.
Der Bediener muss vor Gebrauch des Gerätes
aufmerksam die Bedienungsanleitung gelesen haben.
Qualifikation
Regelmäßige Wartung:
Außer einer ausführlichen Einweisung durch eine
sachkundige Person ist keine spezielle Qualifikation für
den Gebrauch des Gerätes notwendig.
Mindestalter
Das Gerät darf nur von Personen betrieben werden, die
das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt
die Benutzung als Jugendlicher dar, wenn die Benutzung
im Zuge einer Berufsausbildung zur Erreichung der
Fertigkeit unter Aufsicht eines Ausbilders erfolgt.
Teil
Kraftstofftank
(Abb. F)
Häufigkeit
Alle 150 – 200 Betriebsstunden oder
nach Bedarf durchspülen
Luftansaugfilter
(Abb. G)
Alle 500 Betriebsstunden oder bei
Bedarf mit Wasser und Seife waschen
und trocknen.
Kraftstofffilter
(Abb. E)
Zweimal während der
Heizungsperiode oder nach Bedarf
reinigen.
Zündelektroden
(Abb. C)
Alle 500 Betriebsstunden kontrollieren,
Abstand 4-5 mm.
Lüfterflügel
Jede Saison oder nach Bedarf
reinigen, Lüfterradschraube handfest
nachziehen.
Motor
Wartungsfrei, permanent geschmiert.
Schulung
Die Benutzung des Gerätes bedarf lediglich einer
entsprechenden Unterweisung. Eine spezielle Schulung ist
nicht notwendig.
8
Introduction
General safety instructions
To enjoy your new appliance as long as possible, please
read carefully the Operating Instructions and the attached
safety instructions before putting it into operation. Further,
we recommend keeping the Operating Instructions in order
to recall the product features in the future. To follow the
continuous product development. we reserve the right to
make technical changes for any further improvement.
Please read carefully these Operating Instructions.
Familiarise with the control elements and appropriate
appliance using. Keep the Operating Instructions for future
reference.
This document represents the original Operating
Instructions.
Keep the place of your work clean!
Mess in the place of your work may result in injuries.
Appliance description
Consider the environment influences
Do not expose the appliance to rain.
Do not use the appliance in a wet or moist environment.
Provide appropriate lighting.
Do not use the appliance near flammable liquids or gases.
Safe working
Professional and high-performance hot-air turbine for
heating and drying in the building industry, agriculture and
storage spaces.
To be used in well ventilated spaces only!
Keep other persons in safe distance!
Do not let other persons, especially children, touch the
appliance and the cable. Keep them in a sufficient distance
from the place of your work.
Heating system using oil. The appliance is fitted with an
electronic ignition system. High-quality steel body with
robust chassis and light run.
Store the appliance properly!
An appliance that is not used should be stored in a dry,
locked place out of reach of children.
Unpacking
Remove all the packing materials that have been used to
pack the heating unit for transport purposes.
Take the heating unit out of the box.
Check the heating unit for any damage caused during
transport. If the heating unit is damaged, contact
immediately the seller where the appliance has been
bought.
Do not overload the appliance!
Work in the specified output limits.
Use the right appliance!
Do not use the appliance for purposes for which it has not
been designed.
Appliance description (pic. A)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Look after your appliance!
Follow the maintenance regulations and instructions.
Check regularly the appliance cable and have it replaced
by an authorised professional if damaged.
Check regularly the extension cable and replace it if
damaged.
Hot air outlet
Appliance body
Air inlet for heating unit
Fuel tank
Feeder cable
ON/OFF switch with indicator
Side cover
Tank opening/lid
Bottom cover
Be careful!
Pay attention to what you are doing. Use common sense
when working. Do not use the appliance when you are
tired.
WARNING!
Use of any other accessories may pose a risk of injury.
Technical specifications
GD 20 l
Voltage/frequency:
Heating output:
Fuel consumption:
Input:
Pressure:
Turbine output:
Tank capacity:
Weight:
Order No.
Your appliance should be repaired by an electrician
only!
230 V/50 Hz
20 kW
app. 1.85 l per hour
180 W/0.87 A
0.75 bar
3
560 m per hour
24 l
18,4 kg
85101
This appliance meets the appropriate safety provisions.
Repairs may only be executed by an electrician and
original spare parts must be used, otherwise the user may
face a risk of injury.
Appliance-specific safety instructions
WARNINGS
GD 30 l
Voltage/frequency:
Heating output:
Fuel consumption:
Input:
Pressure:
Turbine output:
Tank capacity:
Weight:
Order No.
IMPORTANT: Please read carefully the complete
Operating Instructions before assembling, handling
and maintaining this heating unit. Any unauthorised
use of this heating unit may result in serious injuries
or death as a result of burn, fire, explosion, electric
shock and carbon monoxide poisoning.
! CAUTION: Carbon monoxide poisoning may be fatal!
230 V/50 Hz
30 kW
app. 2.37 l per hour
180 W/0.87 A
0.65 bar
3
560 m per hour
24 l
19,7 kg
85103
Carbon monoxide poisoning: Early symptoms of carbon
monoxide poisoning are similar to those experienced at flu,
i.e. headache, giddiness and/or indisposition. If such
symptoms are experienced, it may be possible your
heating body is not working properly. Get out
immediately! Have your heating unit inspected. Some
9
4
persons are more sensitive to carbon monoxide than other
ones, e.g. pregnant women, persons with cardiac or
pulmonary diseases or anaemia, persons under the
influence of alcohol and persons at heights. Make sure you
have read all the maintenance instructions and have
understood them. Keep these Operating Instructions for
future reference. They are your guide for safe and
professional handling of this heating unit.
● Use only oil to prevent fire and risk of explosion. Petrol,
crude oil, paint thinners, alcohol and other highly
flammable fuels must not be used in any case.
Fuel:
a) Staff providing refuelling must be trained and fully
familiarised with the manufacturer's instructions and
applicable directives for safe refuelling of heating
units.
b) Only oil may be used for refuelling.
c) Any flame including the pilot flame must be blown out
to allow the heating unit to cool down before
refuelling.
d) Fuel lines and connections must be checked for
leaking when refuelling takes place. Any leaking must
be repaired before putting the heating unit back into
operation.
e) The maximum fuel daily dose should only be stored in
buildings near the heating unit. Large fuel reserves to
be stored outside the building.
f)
All fuel storages must be at least 762 cm from heating
units, burners, welders and similar inflammable
sources (exception being a fuel tank integrated in the
heating unit).
g) If applicable, fuel storage should only be limited to
spaces where the flooring design prevents leaked fuel
accumulation and the fuel cannot catch fire as a
result of deeply stored inflammable sources.
h) Fuel must be stored in accordance with the local
official regulations.
Follow all local provisions and regulations when using
this heating unit.

Heating units used near reinforcement grids,
canvases or other coverings must be placed in a safe
distance from these materials. The recommended
minimum distance is 305 cm. Moreover, using
fireproof coverings is recommended. Fireproof
coverings must be safely attached to be protected
against catching fire and prevent heating unit being
touched and turned over due to wind gust.

To be used in well ventilated spaces only. Before
putting the appliance into operation, make sure air
vent of at least 2,800 cm² for fresh external air is
provided for heating output of 100,000 BTU per hour.

To be used in spaces with no flammable vapours or
high dust levels only.

To be used at voltage and frequency specified on the
type label only.

A properly earthed extension cable with a three-pin
plug to be used at all times.

Minimum distance from flammable materials and
persons:
exhaust: 300 cm at sides, upper and rear side: 200
cm. (see pic. D)
To prevent a risk of fire, the hot heating unit or
heating unit just being operated must be placed on a
safe and level surface.

The heating unit must be transferred or stored in a
horizontal position to prevent fuel leaking.

Keep children and pets in a sufficient distance from
the heating unit.

Unplug the heating unit if not being operated.

Never use the heating unit in residential rooms and
sleeping rooms.

Never block the air inlet (rear side) and air outlet
(front side) of the heating unit.

If the heating unit is hot, being operated or plugged, it
must never be transferred, handled, refuelled or
maintained.

Do not fit any piping on the front and rear side of the
heating unit.
CAUTION:
Oil to be used only to prevent fire or explosion.
Using the appliance as a heat source for events
and parties or operating the appliance in stables is
strictly prohibited!
Use as designated
The GD-series oil hot-air turbine must solely be used for
heating and drying purposes in well ventilated spaces or
dry outdoor zones, in a safe distance from flammable
materials and other animals. It must be placed on a stable
and level surface when being operated. Only oil is allowed
to be used for refuelling.
General information:

Never use the heating unit near petrol, paint thinners
or other easily combustible fumes.


(As far as safety, functionality and service life are
concerned, the GD series follows the latest criteria: the
safety equipment guarantees appropriate working of the
appliance; operating noise have been reduced to minimum
levels and the careful material selection makes it as much
reliable as possible.)
Assembly, pic. B
Description, pic. B
1. Handle
2. Screw
3. Wheel support frame
4. Hexagonal nut
5. Wheel
6. Cap nut
7. Axis
8.
These models are supplied with wheels and handles.
Wheels, handles and appropriate parts for attaching are in
the box.
Necessary tools:
- medium-sized cross screw driver
- CH 8“ fork wrench or adjustment wrench
- hammer.
1.
2.
10
Put the axis through the wheel support frame. Mount
the wheels to the axis. IMPORTANT: When
assembling the wheels, the extended wheel hub must
point towards the wheel support frame (see picture
3).
Put a cap nut on each axis end and tighten it by light
hammer tapping.
5
3.
4.
5.
Fit the heating unit on the wheel support frame. Make
sure the heating unit air inlet (rear) is above the
wheels. Attach the fuel tank flange holes to the wheel
support frame holes.
Put the front and rear handle on the fuel tank flange.
Pull the screws through the handles, fuel tank flange
and wheel support frame. After the screw is inserted,
tighten the appropriate nut with your hand.
Tighten the nuts after all screws have been inserted.
No covering
Warning:
Safety equipment
The oil hot-air turbine is fitted with an electronic flame
control. The appliance is stopped in case of operating
failure. If the oil hot-air turbine is overheated, thermostat
preventing overheating is activated, which interrupts the
fuel supply; the thermostat is automatically deactivated if
the combustion chamber temperature drops below the
accepted maximum value. The overheating cause must be
identified and removed (e.g. air inlet and outlet blocking or
fan stopping) before putting the oil hot-air turbine back into
operation. To start the appliance again, please follow the
instructions included under "PUTTING THE APPLIANCE
INTO OPERATION".
Warning/caution
Warning against dangerous
voltage
Do not use the appliance in
closed spaces!
Warning against flammable
materials
Commands:
Putting the appliance into operation
General command symbol
Before putting the oil hot-air turbine into operation and
plugging it in, it is necessary to check whether the power
supply properties correspond to the values on the type
label.
Read the Operating
Instructions before using
the appliance
Environment protection:
CAUTION:
A safety switch against stray current (RCD) must be
integrated in the circuit to which the oil hot-air turbine
is connected.
Dispose waste professionally
so as not to harm the
environment.
Packing cardboard material
may be delivered to
collecting centres for
recycling.
All safety measures regarding ventilation, etc. must be
adhered to.
Do not add crude oil to the fuel tank. Close the fuel
tank lid again.
Faulty and/or disposed electric
or electronic appliances must
be taken to appropriate
collection centres.
Plug the heating unit feeder cable in a standard socket
with earth contact.
The following must be provided to put the appliance
into operation:
Turn the ON/OFF switch to the ON position: the fan will
start and cause ignition after a couple of seconds.
Package:
Ignition may take a few seconds when the appliance is
started for the first time or after it has not been used for a
long time.
Protect against moisture
The following must be provided to switch the
appliance off:
Turn the ON/OFF switch to the OFF position.
This side up
Interseroh-Recycling
Marking
Technical specifications:
Product safety:
Connection
Weight
Heating output
Turbine output
Tank capacity
Fuel consumption
Product corresponds to
appropriate EU standards
Prohibitions:
Not to be used in residential
area!
No fire, open light and
smoking!
11
6
5. Too much oil
in the
burner.
Guarantee
A warranty period of 12 months applies to commercial use
and 24 months apply to private use and commences on
the day of purchase of the device.
5.
Generator
not pausing.
Warranty applies exclusively to failures due to defective
material or workmanship. An original sale slip with
indication of date of sale must be presented in case of
claiming for the warranty rights.
1.
Flame
blasting off
the appliance
in the front.
Transport
CAUTION
Before transporting the appliance:
Switch the appliance off as instructed in the previous
paragraph; unplug it and let the hot-air generator cool
down.
First aid kit must always be available in the place of
your work in case of accident in accordance with DIN
13164. Material taken out of the first aid kit needs to be
supplemented right away.
If help is needed,
please provide the following details:
Removal
2.
1.
2.
3.
4.
5.
Fan starting
and flame
beginning to
burn but
smoking.
1. Combustion 1.
air is not
sufficient.
2. The fuel
used is dirty
or contains
water.
3. Air in the fuel 2.
piping.
4. Oil volume in
the burner is 3.
insufficient.
Check the fan. Check
the air inlet.
Provide necessary first aid treatment corresponding to the
injury nature and seek qualified medical help as soon as
possible.
Protect the injured person from other injuries and calm
him/her down.
Troubleshooting
1.
1.
Electric
valve
2.
sealing is
defective.
Fan
thermostat
is
defective.
Insufficient 1.
air inlet in
the
combustio
n
chamber.
Check the pump
pressure value. Clean or
replace the nozzle.
Check the pump
pressure value. Replace
the nozzle.
Replace the electric
valve body.
Replace the fan
thermostat.
Behaviour in case of emergency
Make sure the tank lid has been closed safely before lifting
or transferring the appliance.
The appliance can easily be transferred by the handle and
drawn forward.
Possible
cause
1. No power
Fan not
supply
starting and
2. Engine
flame not
winding is
beginning to
burnt out or
burn.
broken
1. Ignition
Fan starting
system is not
and flame
working.
not beginning
2. Flame
to burn or
control is
going out
faulty.
immediately.
3. Photocell is
not working.
4. No or
insufficient
amount of oil
getting to the
burner.
5. Electric
valve is not
working.
1.
2.
Warranty does not cover unprofessional use such as
device overload, violent use, damage caused by third party
or foreign materials, failure to comply with operations and
assembly manual, and normal wear and tear.
Failure
4.
Check the power supply
properties. Check the
switch functionality and
position.
Check the safety fuse.
Switch off the engine.
Check the ignition
cabling to the electrodes
and transformer. Check
the position of the
electrodes. Check
whether the electrodes
are clean. Replace the
ignition transformer.
Replace the appliance.
Clean or replace the
photocell.
Check the pump-engine
connection. Check
whether there is air in
the fuel piping. Check
the hoses and filter
sealing. Clean the
nozzle and replace it if
necessary.
Check the plugging.
Clean the electric valve
and replace it if
necessary.
Remove all possible
obstacles and
obstruction at the air
inlet or outlet. Check the
air inlet ring gauge
position. Clean the
screen.
Replace the used oil
with fresh oil. Clean the
oil filter.
Check the tightness of
hoses and the oil filter.
1.
2.
3.
4.
Place of accident
Accident nature
Number of injured persons
Injury type
Disposal
The disposal instructions are based on icons placed on the
appliance or its package. The description of the meanings
can be found in the “Marking” chapter.
Transport package disposal
The package protects the appliance against damage
during transport. Packing materials are usually chosen
depending on their environmental friendliness and disposal
method and can therefore be recycled.
Returning the package to material circulation saves raw
materials and reduces waste disposal costs.
Parts of packages (e.g. foils, styropor) can be dangerous
to children. Risk of suffocation!
Keep parts of packages away from children and dispose
them as soon as possible.
Old batteries to be delivered to car repair
services and appropriate collection centres only.
Operating staff requirements
The operator must carefully read the Operating
Instructions before using the appliance.
Qualification
No special qualification is necessary for using the
appliance apart from detailed instruction by a qualified
person.
12
7
Minimum age
Regular maintenance:
The appliance may only be operated by persons over 16
years of age. An exception includes youngsters operating
the appliance within their professional education to achieve
necessary skills under teacher's supervision.
Part
Fuel tank (pic. F)
Frequency
To be rinsed out every 150 – 200
running hours or as needed
Training
Air filter
(pic. G)
To be washed with water and soap
and let dry out every 500 running
hours or as needed.
Using the appliance only requires appropriate instructions
by a professional or reading the Operating Instructions. No
special training necessary.
Fuel filter
(pic. E)
To be cleaned two times during the
heating season or as needed.
Ignition
electrodes
(pic. C)
To be checked every 500 running
hours; distance 4-5 mm.
Fan blades
To be cleaned every season or as
needed; fan wheel screw to be
tightened with hand.
Engine
Maintenance-free, with permanent
lubrication.
Servicing
Do you have any technical questions? A claim? Do you
need spare parts or the Operating Instructions?
You will be helped quickly and without needless
bureaucracy at our webpage www.guede.com in the
Service part. Please help us be able to assist you. To be
able to identify your appliance when claimed, we need to
know its serial No., order No. and year of production. All
these details can be found on the type label. Enter the
details below for future reference.
Serial No.
Order No.
Year of production:
Tel.:
Fax:
E-Mail:
+49 (0) 79 04 / 700-360
+49 (0) 79 04 / 700-51999
[email protected]
Maintenance and storing
Keep the air slot and body with no dust and dirt.
For cleaning purposes, use a soft cloth and fine soap
solution. Prevent direct appliance contact with aggressive
cleaning agents. Aggressive, volatile and caustic cleaning
agents must not be used.
The appliance needs to be protected against moisture and
dust.
If the appliance is not used for a long time, store it in a
covered state in a dry, safe place inapproachable to
children.
Caution:
Do not service the appliance when plugged, being
operated or hot. The failure to do so could lead to
serious burns and electric shock.
13
8
Introduction
Consignes générales de sécurité
Afin de pouvoir profiter le plus longtemps possible de votre
nouvel appareil, veuillez lire attentivement le mode
d’emploi et les consignes de sécurité jointes. Nous vous
recommandons également de conserver le mode d’emploi
pour une consultation ultérieure éventuelle.
Lisez attentivement ce mode d’emploi. Familiarisez-vous
avez les éléments de commande et l’utilisation correcte de
l’appareil. Conservez le mode d’emploi pour une utilisation
ultérieure.
Dans le cadre du développement continu de nos
produits, nous nous réservons le droit aux
modifications techniques dans le but d’améliorer nos
produits.
Travail en sécurité
Maintenez votre lieu de travail en ordre !
Le désordre sur le lieu de travail et l’établi augmente des
risques d’accidents et de blessures.
Description de l‘appareil
Turbine à l’huile à air chaud professionnelle et performante
pour le chauffage et le séchage dans le bâtiment,
l’agriculture et des locaux de stockage.
Utilisez uniquement dans des locaux bien ventilés !
Chauffage à l’aide du gasoil. L’appareil est équipé
d’allumage électronique. Corps en acier raffiné avec
châssis robuste et marche facile.
Déballage
Retirez tout le matériel d’emballage ayant servi à
l’emballage du corps de chauffe pour transport.
Sortez le corps de chauffe du carton.
Contrôlez si le corps de chauffe n’a pas été endommagé
lors du transport. Si le corps de chauffe est endommagé,
signalez le immédiatement au vendeur chez qui vous avez
acheté l’appareil.
Description de l’appareil (fig. A)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Sortie d’air chaud
Corps de l‘appareil
Entrée d’air pour le corps de chauffe
Réservoir à carburant
Câble d’alimentation
Interrupteur ON/OFF avec témoin
Capot latéral
Ouverture/capot du réservoir
Capot inférieur
Caractéristiques techniques
GD 20 l
Tension/fréquence :
230 V/50 Hz
Puissance de chauffe :
20 kW
Consommation de carburant : environ 1,85 l/h
Courant d’entrée :
180 W/0,87 A
Pression :
0,75 bars
3
Rendement de la turbine :
560 m /h
Volume du réservoir :
24 l
Poids :
18,4 kg
N° de commande :
85101
Prenez en considération les conditions
atmosphériques.
N’exposez pas l’appareil à la pluie. Ne l’utilisez pas dans
un milieu humide ou mouillé. Assurez un éclairage
suffisant. N’utilisez pas l’appareil à proximité des liquides
ou des gaz inflammables.
Tenez l’appareil hors de portée d’autres personnes !
Ne laissez pas d’autres personnes, en particulier des
enfants toucher le câble. Éloignez-les du lieu de travail.
Rangez l’appareil à un endroit sûr !
Si vous n’utilisez pas l’appareil, rangez-le dans une pièce
sèche, fermée à clé de façon à ce qu’il ne soit pas
accessible aux enfants.
Ne surchargez pas l’appareil !
Travaillez dans la gamme de puissances indiquée.
Utilisez l’appareil adéquat !
N’utilisez pas l’appareil à des fins auxquelles il n’a pas été
conçu.
Prenez soin de votre appareil !
Respectez les règles et les consignes d’entretien.
Contrôlez régulièrement le câble de l’appareil et faites-le
remplacer par un spécialiste agréé lorsqu’il est
endommagé.
Contrôlez régulièrement les rallonges et remplacez-les
lorsqu’elles sont endommagées.
Maintenez les poignées sèches, sans huiles et graisses.
Soyez attentifs. Faites attention à ce que vous faites.
Utilisez le bon sens. N’utilisez pas l’appareil si vous êtes
fatigués.
AVERTISSEMENT !
L’utilisation d’autres accessoires peut engendrer des
accidents.
Confiez la réparation de votre appareil à un
électricien !
Cet appareil répond aux dispositions de sécurité
correspondantes. Les réparations doivent être confiées
uniquement à un électricien utilisant uniquement des
pièces détachées d’origine, faute de quoi l’utilisateur
s’expose à des risques d’accident.
GD 30 l
Consignes de sécurité spécifiques pour l’appareil
Tension/fréquence :
230 V/50 Hz
Puissance de chauffe :
30 kW
Consommation de carburant : environ 2,37 l/h
Courant d’entrée :
180 W/0,87 A
Pression :
0,65 bars
3
Rendement de la turbine :
560 m /h
Volume du réservoir :
24 l
Poids :
19,7 kg
N° de commande :
85103
CONSIGNES D‘AVERTISSEMENT
IMPORTANT : Avant le montage, la manipulation et
l’entretien de ce corps de chauffe, lisez attentivement
et complètement ce mode d’emploi. Une utilisation
incompétente de ce corps de chauffe peut engendrer
des accidents graves ou la mort suite aux brûlures, à
l’incendie, à l’explosion, l’électrocution et à
l’intoxication au monoxyde de carbone !
ATTENTION : L’intoxication au monoxyde de carbone
peut être mortelle !
4
Intoxication au monoxyde de carbone : Les premiers
signes d’une intoxication au monoxyde de carbone sont
semblables à ceux d’une grippe, c’est-à-dire, maux de
tête, vertiges et/ou malaise. Si vous remarquez ces
symptômes, cela peut signifier que votre corps de chauffe
fonctionne mal. Sortez immédiatement à l’extérieur !
Faites contrôler votre corps de chauffe. Certaines
personnes sont plus sensibles au monoxyde de carbone
que d’autres, par exemple, les femmes enceintes, les
personnes avec maladie cardiaque ou pulmonaire, les
personnes anémiées, les personnes sous influence
d’alcool et les personnes se trouvant en altitude. Assurezvous d’avoir bien lu et compris toutes les consignes
d’entretien. Conservez ce mode d’emploi pour une
consultation ultérieure. Il est votre guide pour une
manipulation sûre et spécialisée de ce corps de chauffe.
● Afin d’éviter tout risque d’explosion, utilisez uniquement
le gasoil. N’utilisez en aucun cas de l’essence, du pétrole,
de dissolvants pour peintures, de l’alcool et des
combustibles hautement inflammables.
Carburant :
a) Le personnel ravitaillant en carburant doit être formé
et prendre connaissance des consignes du fabricant
et des directives applicables au remplissage sûr des
corps de chauffe.
b) Seul le gasoil peut être utilisé comme carburant.
c) Chaque flamme, y compris la flamme d’allumage, doit
être soufflée, afin que le corps de chauffe puisse
refroidir avant le ravitaillement en carburant.
d) Avant de procéder au ravitaillement en carburant, il
est nécessaire de contrôler l’étanchéité du tuyau
d’alimentation et des raccords. Les inétanchéités
éventuelles doivent être réparées avant la remise en
marche du corps de chauffe.
e) Stockez dans des bâtiments à proximité du corps de
chauffe uniquement la dose maximale journalière de
carburant. Stockez des réserves de carburant plus
importantes hors bâtiment.
f)
Tous les entrepôts de carburant doivent être éloignés
d’au minimum 762 cm des corps de chauffe, brûleurs,
machines à souder et d’autres sources inflammables
(exception : réservoir à carburant intégré au corps de
chauffe).
g) Dans la mesure du possible, le stockage de carburant
doit être limité aux zones où le sol empêche
l’accumulation de carburant écoulé et où le carburant
ne peut pas s’enflammer à cause de sources
inflammables logées en profondeur.
h) Le carburant doit être stocké selon les règles locales.
Informations générales :

N’utilisez jamais le corps de chauffe à proximité de
l’essence, des dissolvants pour peinture ou d’autres
vapeurs légèrement inflammables.

Lors de l’utilisation de ce corps de chauffe, respectez
toutes les dispositions et règles locales.

Les corps de chauffe utilisés à proximité des cages
d’armature, des toiles ou d’autres couvertures,
doivent être placés à une distance de sécurité de ces
matières. La distance minimale recommandée s’élève
à 305 cm. IL est en plus recommandé d’utiliser des
couvertures coupe-feu. Les couvertures coupe-feu
doivent être fixées de façon sûre pour éviter
l’inflammation et le contact et le basculement du
corps de chauffe lors des vents forts.

Utilisez uniquement dans des pièces bien ventilées.
Avant de mettre l’appareil en marche, veillez à ce
qu’une ouverture minimale de 2800 cm² vers l’air
extérieur soit disponible pour une puissance de
chauffe de 100.000 BTU/h.

Utilisez uniquement dans des endroits exempts de
vapeurs inflammables ou de poussière en quantité
importante.

Utilisez uniquement sous tension et fréquence
indiquées sur la plaque signalétique.

Utilisez uniquement une rallonge correctement mise à
la terre avec fiche à trois broches.

La distance minimale des matières inflammables et
des personnes : pot d’échappement – 300 cm sur les
côtés, partie supérieure et arrière : 200 cm. (voir fig.
D)

Afin d’éviter le danger d’incendie, il est nécessaire
que le corps de chauffe chaud ou en service soit
placé sur une surface sûre et droite.

Le corps de chauffe doit être transporté ou stocké en
position horizontale, ceci afin d’éviter les fuites de
carburant.

Tenez les enfants et animaux à une distance de
sécurité du corps de chauffe.

Lorsque le corps de chauffe est hors service, retirez
la fiche de la prise.

N’utilisez jamais le corps de chauffe dans des pièces
d’habitation et chambres à coucher.

Ne bloquez jamais l’entrée d’air (arrière) et la sortie
d’air (face) du corps de chauffe.

Ne transportez pas, ne manipulez pas, ne ravitaillez
pas et ne procédez jamais à l’entretien du corps de
chauffe lorsque celui-ci est chaud, en marche ou
branché au secteur.

Ne montez aucun tuyau sur les parties avant et
arrière du corps de chauffe.
ATTENTION :
Afin d’éviter l’incendie ou l’explosion, utilisez
uniquement du gasoil.
Il est strictement interdit d’utiliser l’appareil en
tant que source de chaleur pendant des événements et
fêtes ou pour chauffer des écuries !
Utilisation en conformité avec la destination
Les turbines à l’huile à air chaud de la série GD doivent
être utilisées exclusivement pour le chauffage et le
séchage dans des locaux bien ventilés ou dans des zones
extérieures sèches, à une distance de sécurité des
matières inflammables et d’autres animaux. L’appareil doit
reposer pendant le fonctionnement sur un support stable
et horizontal. Il doit être utilisé uniquement avec du gasoil.
(En matière de sécurité, de fonctionnement et de durée de
vie, la série GD obéit aux critères les plus récents : les
dispositifs de sécurité assurent le bon fonctionnement de
l’appareil, les bruits de fonctionnement ont été réduits au
minimum et le choix minutieux des matériaux en fait un
appareil fiable au maximum).
Montage fig. B
Description fig. B
1. Poignée
2. Vis
3. Cadre d’appui de la roue
4. Écrou hexagonal
5
5.
6.
7.
Roue
Écrou creux
Axe
Lors du premier démarrage ou après une inutilisation
prolongée de la turbine à l’huile à air chaud, il est possible
que l’allumage dure quelques secondes.
Ces modèles sont livrés avec les roues et poignées. Les
roues, les poignées et les pièces adéquates se trouvent
dans le carton.
Pour arrêter l’appareil :
Commutez l’interrupteur ON/OFF à la position avec
symbole OFF.
Outils nécessaires :
- tournevis cruciforme moyen
- CH 8“ clé à fourche ou clé de réglage
- marteau.
Symboles
1.
2.
3.
4.
5.
Passez l’axe par le cadre d’appui de la roue. Fixez la
roue à l’axe. IMPORTANT : Lors du montage des
roues, le moyeu prolongé de la roue doit indiquer
dans le sens du cadre d’appui de la roue (voir image
3)
Enfilez un écrou creux sur chaque extrémité de l’axe
et fixez-la en tapotant dessus avec le marteau.
Placez le corps de chauffe sur le cadre d’appui de la
roue. Veillez à ce que l’entrée d’air du corps de
chauffe (à l’arrière) se trouve au-dessus des roues.
Placez les ouvertures sur la bride du réservoir à
carburant sur les ouvertures sur le cadre d’appui de
la roue.
Fixez la poignée avant et arrière sur la bride du
réservoir à carburant. Passez les boulons par les
poignées, la bride du réservoir à carburant et le cadre
d’appui de la roue. Après la mise en place du boulon,
serrez l’écrou correspondant à la main.
Lorsque tous les boulons sont fixés, serrez les
écrous.
Sécurité du produit :
Produit répond aux normes
correspondantes de la CE
Interdictions :
Défense d’utilisation à
l’intérieur
Feu, lumière ouverte interdits,
défense de fumer !
Défense de couvrir
Avertissement :
Dispositifs de protection
La turbine à l’huile à air chaud est dotée d’un contrôle
électronique de flamme. L’apparition d’une ou de plusieurs
pannes de fonctionnement entraîne l’arrêt de l’appareil.
Une surchauffe de la turbine à l’huile à air chaud entraîne
l’enclenchement du thermostat contre la surchauffe et la
coupure de l’arrivée du carburant ; le thermostat revient à
la position initiale lorsque la température de la chambre de
combustion descend à la valeur maximale autorisée. Avant
de remettre la turbine à l’huile à air chaud en marche, il est
nécessaire de trouver la cause de la surchauffe et de la
supprimer (par exemple, l’entrée et la sortie d’air bouchées
ou arrêt du ventilateur). Pour remettre l’appareil en
marche, respectez les consignes indiquées dans le
chapitre „MISE EN MARCHE“.
Mise en marche
Avant de mettre la turbine à l’huile à air chaud en marche
et avant de la brancher au secteur, contrôlez si les
caractéristiques de la source d’alimentation correspondent
aux valeurs indiquées sur la plaque signalétique.
AVERTISSEMENT :
Le circuit auquel la turbine à l’huile à air chaud est
branchée doit être équipé d’un interrupteur à courant
de défaut (RCD).
Respectez toutes les mesures de sécurité relatives à la
ventilation, etc.
Versez le gasoil dans le réservoir à carburant.
Refermez le couvercle du réservoir à carburant.
Branchez le câble d’alimentation du corps de chauffe à
la prise standard avec contact de protection.
Avertissement / attention
Avertissement – tension
électrique dangereuse
Ne pas utiliser l’appareil dans
des pièces fermées !
Avertissement – matières
inflammables
Consignes :
Signal d’obligation général
Lisez le mode d’emploi
avant l’utilisation.
Protection de l’environnement :
Liquidez les déchets de
manière à ne pas nuire à
l’environnement.
Déposez l’emballage en
carton au dépôt pour
recyclage.
Déposez les appareils
électriques ou électroniques
défectueux et/ou destinés à
liquidation au centre de
ramassage correspondant.
Pour mettre l’appareil en marche, vous devez :
Commuter l’interrupteur ON/OFF à la position avec
symbole ON : le ventilateur se met à tourner et entraîne
l’allumage après quelques secondes.
6
Emballage :
Protégez de l‘humidité
Sens de pose
Le ventilateur
démarre
mais la
flamme ne
s’allume pas
ou s’éteint
immédiateme
nt.
Interseroh-Recycling
Caractéristiques techniques :
Fiche
Poids
Puissance de chauffe
Rendement de la turbine
Volume du réservoir
Consommation de
carburant
1. Allumage
défectueux.
2. Contrôle de
la flamme
défectueux.
3. Photocellule
défectueuse.
4. L’huile
n’arrive pas
au brûleur
ou sa
quantité
n’est pas
suffisante.
5. Valve
électrique
défectueuse.
1.
2.
3.
4.
5.
Avant de lever ou de déplacer l’appareil, assurez-vous que
le couvercle du réservoir est bien fermé.
L’appareil peut être simplement saisi par la poignée et
déplacé.
Le ventilateur 1. Air de
combustion
démarre et la
insuffisant.
flamme brûle
2. Carburant
mais fume.
utilisé
comprenant
des
impuretés ou
de l’eau.
3. Air dans les
tuyaux
d’alimentatio
n.
4. Manque de
gasoil dans
le brûleur.
5. Trop de
gasoil dans
le brûleur.
Groupe ne
1. Joint de la
reste pas
valve
arrêté
électrique
défectueu
x.
2. Thermosta
t du
ventilateur
défectueu
x.
La flamme
1. arrivée d’air
jaillit à l’avant
insuffisante
de l’appareil.
dans la
chambre de
combustion.
Pannes et leur suppression
Conduite en cas d’urgence
Garantie
La garantie s’applique exclusivement aux défauts
provoqués par un défaut de matériel ou un défaut de
fabrication. Lors de la réclamation pendant la durée de la
garantie, il est nécessaire de joindre de certificat d’achat
comportant la date d’achat.
La garantie n’inclut pas une utilisation incompétente telle
que – surcharge de la machine, utilisation de la force,
endommagement par une tierce personne ou un objet
étranger. Le non respect du mode d’emploi et du mode de
montage ainsi que l’usure normale de la machine ne sont
pas non plus inclus dans la garantie.
Transport
AVERTISSEMENT
Avant de transporter l’appareil :
Arrêtez l’appareil en respectant les consignes
indiquées dans le paragraphe précédant: débranchezle du secteur en retirant la fiche de la prise et laissez le
groupe à air chaud refroidir.
Panne
Cause
probable
Le ventilateur 1. Manque de
source
ne démarre
d‘alimentatio
pas et la
n
flamme ne
s‘allume pas 2. Le bobinage
du moteur
est brûlé ou
rompu.
Suppression
1.
2.
Contrôlez les propriétés
de la source
d’alimentation. Contrôlez
le fonctionnement et la
position de l’interrupteur.
Contrôlez le fusible.
Remplacez le moteur.
1.
2.
3.
4.
5.
1.
2.
1.
Contrôlez les
branchements du câble
d’allumage aux
électrodes et au
transformateur.
Contrôlez la position des
électrodes. Contrôlez la
propreté des électrodes.
Remplacez le
transformateur de
l’allumage.
Remplacez l‘appareil
Nettoyez ou remplacez
la photocellule.
Contrôlez le raccord
pompe-moteur.
Contrôlez la présence
d’air dans les tuyaux
d’alimentation. Contrôlez
les tuyaux et le joint du
filtre. Nettoyez la buse et
remplacez si nécessaire.
Contrôlez le
branchement au
secteur. Nettoyez la
valve électrique et
remplacez si nécessaire.
Supprimez tous les
obstacles possibles et
bouchons à l’entrée ou à
la sortie d’air. Contrôlez
la position de l’anneau
de contrôle d’arrivée
d’air. Nettoyez l’écran.
Remplacez le gasoil
utilisé par du gasoil frais.
Nettoyez le filtre à huile.
Contrôlez l’étanchéité
des tuyaux et des joints
du filtre à huile.
Contrôlez la pression de
la pompe. Nettoyez ou
remplacez la buse.
Contrôlez la pression de
la pompe. Remplacez la
buse.
Remplacez le corps de
la valve électrique.
Remplacez le
thermostat du
ventilateur.
Contrôlez le ventilateur.
Contrôlez l’amenée
d’air.
Effectuez les premiers gestes de secours et appelez
rapidement les premiers secours.Protégez le blessé
d’autres blessures et calmez-le.Pour des raisons de
risque d’accident, le lieu de travail doit être équipé
d’une armoire à pharmacie selon DIN 13164. Il est
nécessaire de compléter immédiatement le matériel
pris dans l’armoire à pharmacie. Si vous appelez les
secours, fournissez les renseignements suivants :
1.
2.
3.
4.
Lieu d‘accident
Type d‘accident
Nombre de blessés
Type de blessure
7
Liquidation
Les consignes de liquidation résultent des pictogrammes
indiqués sur l’appareil ou sur l’emballage. La description
des significations individuelles se trouve dans le chapitre
« Indications sur l’appareil ».
Liquidation de l’emballage de transport
L’emballage protège l’appareil de l’endommagement lors
du transport. En général, le matériel d’emballage est choisi
de façon à ce qu’il réponde aux règles de protection de
l’environnement et de liquidation des déchets, par
conséquent, il peut être recyclé.
La remise de l’emballage dans le circuit de matières
permet d’économiser des matières premières et de réduire
les déchets.
Des parties de l’emballage (telles que films, styropore)
peuvent être dangereux pour les enfants. Danger
d’étouffement !
Rangez les parties de l’emballage hors de portée des
enfants et liquidez-les le plus rapidement possible.
Déposez des batteries usagées uniquement
dans des garages automobiles, centres de collecte
spéciaux ou cours de collecte.
Exigences à l’égard de l’opérateur
L’opérateur doit lire attentivement la notice avant d’utiliser
l’appareil.
Qualification
Mis à part l’instruction détaillée par un spécialiste, aucune
autre qualification spécifique n’est requise.
Âge minimal
L’appareil peut être utilisé uniquement par des personnes
de plus de 16 ans.
Exception faite des adolescents manipulant l’appareil dans
le cadre de l’enseignement professionnel sous la
surveillance du formateur.
Formation
L’utilisation de l’appareil nécessite uniquement l’instruction
par un spécialiste, éventuellement par la notice. Une
formation spéciale n’est pas nécessaire.
Service
Vous avez des questions techniques ? Une réclamation ? Vous
avez besoin de pièces détachées ou d’un mode d’emploi ?
Nous vous aiderons rapidement et sans bureaucratie inutile par
l’intermédiaire de nos pages Web www.guede.com dans la
rubrique Service. Aidez-nous pour que nous puissions vous aider.
Pour identifier votre appareil en cas de réclamation, nous avons
besoins du numéro de série, numéro de produit et l’année de
fabrication. Toutes ces informations se trouvent sur la plaque
signalétique. Pour avoir ces informations toujours à porté de main,
veuillez les inscrire ici :
Numéro de série :
N° de commande :
Année de fabrication
Tél.:
Fax:
E-mail:
+49 (0) 79 04 / 700-360
+49 (0) 79 04 / 700-51999
[email protected]
8
Všeobecné bezpečnostní pokyny
Úvod
Abyste ze svého nového přístroje měli co možná nejdéle
radost, přečtěte si prosím před uvedením do provozu
pečlivě návod k obsluze a přiložené bezpečnostní pokyny.
Dále doporučujeme, abyste si návod k použití uschovali
pro případ, že byste si později chtěli znovu připomenout
funkce výrobku. V rámci neustálého dalšího vývoje
výrobku si vyhrazujeme právo provádět technické změny
za účelem vylepšení.
U tohoto dokumentu se jedná o originální návod
k obsluze.
Tento návod k obsluze si pečlivě přečtěte. Seznamte se
s ovládacími prvky a správným použitím přístroje. Návod
k obsluze bezpečně uschovejte pro pozdější použití!
Bezpečná práce
Udržujte své pracoviště v pořádku!
Nepořádek na pracovišti může mít za následek úrazy.
Berte ohled na vlivy okolí
Přístroj nevystavujte dešti.
Přístroj nepoužívejte ve vlhkém nebo mokrém prostředí.
Zajistěte dobré osvětlení.
Přístroj nepoužívejte v blízkosti hořlavých kapalin či plynů.
Popis přístroje
Profesionální a výkonná olejová horkovzdušná turbína k
vytápění a vysoušení ve stavebnictví, zemědělství a
skladovacích prostorech.
Používá se jen v dobře větraných prostorách!
Ostatní osoby držte v bezpečné vzdálenosti!
Ostatní osoby, zejména děti nenechte dotýkat se přístroje
a kabelu. Držte je v dostatečné vzdálenosti od svého
pracoviště.
Vytápí se pomocí nafty. Přístroj je vybaven elektronickým
zapalováním. Těleso z ušlechtilé oceli s robustním
podvozkem s lehkým chodem.
Svůj přístroj dobře ukládejte!
Přístroj, který nepoužíváte, byste měli uložit na suchém,
uzamčeném místě mimo dosah dětí.
Vybalení
Svůj přístroj nepřetěžujte!
Pracujte v uvedeném rozsahu výkonu.
Odstraňte veškerý obalový materiál, se kterým bylo topné
těleso zabaleno k odeslání.
Topné těleso vyjměte z krabice.
Topné těleso zkontrolujte z hlediska poškození při
přepravě. Je-li topné těleso poškozeno, ihned informujte
prodejce, u něhož jste si přístroj koupili.
Používejte správný přístroj!
Přístroj nepoužívejte k účelům, ke kterým není určen.
Pečujte o svůj přístroj!
Dodržujte předpisy o údržbě a pokyny.
Pravidelně kontrolujte kabel přístroje a v případě
poškození jej nechte vyměnit u autorizovaného odborníka.
Pravidelně kontrolujte prodlužovací kabel a v případě
poškození jej vyměňte.
Popis přístroje (obr. A)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Výstup horkého vzduchu
Těleso přístroje
Vstup vzduchu pro topné těleso
Palivová nádrž
Napájecí kabel
Spínač ON/OFF s kontrolkou
Boční kryt
Otvor/víko nádrže
Spodní kryt
Buďte pozorní!
Dávejte pozor na to, co děláte. K práci přistupujte
rozumně. Přístroj nepoužívejte, jste-li unavení.
VÝSTRAHA!
Použití jiného příslušenství může pro Vás znamenat riziko
úrazu.
Technické údaje
Svůj přístroj nechte opravit jen u elektrikáře!
GD 20 l
Napětí/frekvence:
Topný výkon:
Spotřeba paliva:
Příkon:
Tlak:
Výkon turbíny:
Obsah nádrže:
Hmotnost:
Obj. č.
Tento přístroj odpovídá příslušným bezpečnostním
ustanovením. Opravy smí provádět pouze elektrikář
s použitím originálních náhradních dílů, jinak to může pro
uživatele znamenat riziko úrazu.
230 V/50 Hz
20 kW
cca. 1,85 l/h
180 W/0,87 A
0,75 bar
3
560 m /h
24 l
18,4 kg
85101
Bezpečnostní pokyny specifické pro přístroj
VÝSTRAŽNÉ POKYNY
DŮLEŽITÉ: Před montáží, obsluhou a údržbou tohoto
topného tělesa si pečlivě a kompletně přečtěte tento
návod. Neodborné použití tohoto topného tělesa může
mít za následek vážné úrazy či smrt v důsledku
popálení, požáru, exploze, elektrošoku a otravy
oxidem uhelnatým.
! POZOR: Otrava oxidem uhelnatým může být
smrtelná!
GD 30 l
Napětí/frekvence:
Topný výkon:
Spotřeba paliva:
Příkon:
Tlak:
Výkon turbíny:
Obsah nádrže:
Hmotnost:
Obj. č.
230 V/50 Hz
30 kW
cca. 2,37 l/h
180 W/0,87 A
0,65 bar
3
560 m /h
32 l
19,7 kg
85103
Otrava oxidem uhelnatým: Rané příznaky otravy oxidem
uhelnatým jsou podobné jako u chřipky, tedy bolest hlavy,
závrať a/nebo nevolnost. Pokud tyto symptomy
zaznamenáte, může to znamenat, že Vaše topné těleso
nefunguje správně. Odeberte se ihned ven! Nechte Vaše
topné těleso prohlédnout. Určité osoby jsou na oxid
uhelnatý citlivější než jiné, např. těhotné ženy, osoby se
srdečním nebo plicním onemocněním nebo anémií, osoby
19
pod vlivem alkoholu a osoby, které se nachází ve výškách.
Ujistěte se, že jste si přečetli všechny pokyny pro údržbu a
porozuměli jim. Tento návod uschovejte za účelem
nahlédnutí. Je Vaším průvodcem pro bezpečnou a
odbornou obsluhu tohoto topného tělesa.
● Používejte jen naftu, abyste zabránili požáru a
nebezpečí exploze. V žádném případě nepoužívejte
benzín, ropu, ředidla na barvy, alkohol a jiné vysoce
hořlavá paliva.
Palivo:
a) Personál, který plní palivo, musí být proškolen a plně
seznámen s pokyny výrobce a aplikovatelnými
směrnicemi pro bezpečné plnění topných těles.
b) Jako palivo se smí používat jen nafta.
c) Každý plamen, včetně zapalovacího plamene, musí
být sfouknut, aby mohlo topné těleso před plněním
paliva vychladnout.
d) Během plnění paliva musí být palivová potrubí a
přípojky zkontrolovány z hlediska netěsností.
Případné netěsnosti musí být opraveny před
opětovným uvedením topného tělesa do provozu.
e) V budovách v blízkosti topného tělesa skladujte jen
maximální denní dávku paliva. Větší zásoby paliva
skladujte mimo budovu.
f)
Všechny sklady paliva musí mít minimální odstup 762
cm od topných těles, hořáků, svářeček a podobných
zápalných zdrojů (výjimka: palivová nádrž
integrovaná v topném tělese).
g) Dle možnosti se má skladování paliv omezit jen na
oblasti, ve kterých podlahová konstrukce brání
hromadění vyteklého paliva a palivo se nemůže
vznítit pomocí hluboko uložených zápalných zdrojů.
h) Palivo musí být uskladněno podle místních úředních
předpisů.
Při používání tohoto topného tělesa dodržujte
všechna místní ustanovení a předpisy.

Topná tělesa, která se používají v blízkosti
výztužných sítí, plachtoviny či jiných krytin, musí být
postavena v bezpečné vzdálenosti od těchto
materiálů. Doporučený minimální odstup činí 305 cm.
Navíc se doporučuje použít ohnivzdorné krytiny.
Ohnivzdorné krytiny musí být bezpečně připevněny,
aby byly chráněny před vznícením a aby se zabránilo
dotyku a překlopení topného tělesa při nárazech
větru.

Používejte jen v dobře větraných místnostech. Před
uvedením do provozu dbejte na to, aby na topný
výkon 100.000 BTU/h byl k dispozici větrací otvor
minimálně 2800 cm² k čerstvému venkovnímu
vzduchu.

Používejte jen v místech, ve kterých nejsou hořlavé
páry resp. vysoký podíl prachu.

Používejte jen při napětí a frekvenci, uvedených na
typovém štítku.

Používejte vždy řádně uzemněný prodlužovací kabel
s tříkolíkovou zástrčkou.

Minimální odstup od hořlavých látek a osob:
výfuk: 300 cm po stranách, vrchní a zadní strana: 200
cm. (viz obr. D)

Aby se zabránilo nebezpečí požáru, musí být horké
nebo v provozu se nacházející topné těleso
postaveno na bezpečnou a rovnou plochu.
Topné těleso musí být přemisťováno nebo
skladováno ve vodorovné poloze, aby se zabránilo
vytečení paliva.

Děti a domácí zvířata držte v bezpečné vzdálenosti
od topného tělesa.

Není-li topné těleso v provozu, zástrčku vytáhněte ze
zásuvky.

Topné těleso nepoužívejte nikdy v obytných
místnostech a ložnicích.

Nikdy neblokujte vstup vzduchu (zadní strana) a
výstup vzduchu (přední strana) topného tělesa.

Pokud je topné těleso horké, nachází se v provozu
nebo je zapojené do sítě, nikdy neprovádějte
přemisťování, obsluhu, tankování a údržbu.

Na přední a zadní stranu topného tělesa nemontujte
žádná potrubí.
POZOR:
Používejte pouze naftu, abyste zabránili požáru či
explozi.
Použití jako tepelného zdroje pro akce a oslavy,
jakož i pro provoz ve stájích je zásadně zakázáno!
Použití v souladu s určením
Olejové horkovzdušné turbíny série GD je třeba používat
výhradně k vytápění a vysoušení v dobře větraných
prostorách nebo v suchých venkovních zónách,
v bezpečné vzdálenosti od hořlavých materiálů a jiných
živočichů. Během provozu musí stát na stabilním a
vodorovném podkladu. Jako palivo je povolena jen nafta.
Všeobecné informace:

Topné těleso nepoužívejte nikdy v blízkosti benzínu,
ředidel na barvy či jiných lehce hořlavých par.


(Série GD se, pokud jde o bezpečnost, funkčnost a
životnost, řídí nejnovějšími kritérii: Bezpečnostní zařízení
zaručují správnou funkci přístroje, provozní zvuky byly
redukovány na minimum a pečlivý výběr materiálů jej činí
maximálně spolehlivým.)
Montáž obr. B
Popis obr. B
1. Rukojeť
2. Šroub
3. Opěrný rám kola
4. Šestihranná matice
5. Kolo
6. Převlečná matice
7. Osa
Tyto modely jsou dodávány s koly a rukojeťmi. Kola,
rukojeti a příslušné díly pro připevnění se nachází v
krabici.
Potřebné nářadí:
- středně velký křížový šroubovák
- CH 8“ vidlicový klíč nebo seřizovací klíč
- kladivo.
1.
2.
3.
20
Osu prostrčte opěrným rámem kola. Kola připevněte
k ose. DŮLEŽITÉ: Při montáži kol musí prodloužený
náboj kola ukazovat ve směru opěrného rámu kola
(viz obrázek 3)
Na každý konec osy nasaďte převlečnou matici a tuto
připevněte lehkým poklepáním kladiva.
Topné těleso nasaďte na opěrný rám kola. Dbejte na
to, aby se vstup vzduchu topného tělesa (vzadu)
nacházel nad koly. Otvory na přírubě palivové nádrže
přiložte na otvory na opěrném rámu kola.
4.
5.
Přední a zadní rukojeť nasaďte na přírubu palivové
nádrže. Šrouby protáhněte rukojeťmi, přírubou
palivové nádrže a opěrným rámem kola. Poté, co je
jeden šroub vsazen, utáhněte příslušnou matici
rukou.
Jsou-li připevněny všechny šrouby, matice utáhněte.
Zákaz zakrývání
Výstraha:
Bezpečnostní zařízení
Olejová horkovzdušná turbína má elektronickou kontrolu
plamene. Pokud dojde ke vzniku jedné či několika
provozních poruch, způsobí to zastavení přístroje. Je-li
olejová horkovzdušná turbína přehřátá, sepne termostat
proti přehřátí a způsobí přerušení přívodu paliva; termostat
se automaticky vrátí zpět, pokud teplota spalovací komory
klesne na povolenou maximální hodnotu. Před opětovným
uvedením olejové horkovzdušné turbíny do provozu
musíte najít příčinu přehřátí a odstranit ji (např. ucpání
vstupu a výstupu vzduchu nebo zastavení ventilátoru).
K opětovnému spuštění přístroje dodržujte pokyny oddílu
„UVEDENÍ DO PROVOZU“.
Výstraha/pozor
Výstraha před
nebezpečným elektrickým
napětím
Přístroj nepoužívejte
v uzavřených místnostech!
Výstraha před hořlavými
látkami
Příkazy:
Uvedení do provozu
Před uvedením olejové horkovzdušné turbíny do provozu a
jejím zapojením do sítě zkontrolujte, zda vlastnosti
napájecího zdroje odpovídají hodnotám uvedeným na
typovém štítku.
Všeobecná příkazová značka
Před použitím si přečtěte
návod k obsluze
Ochrana životního prostředí:
VÝSTRAHA:
V obvodu, ke kterému je připojena olejová
horkovzdušná turbína, musí být integrován ochranný
vypínač chybového proudu (RCD).
Odpad zlikvidujte odborně tak,
abyste neškodili životnímu
prostředí.
Dodržujte všechna bezpečnostní opatření týkající se
větrání atd.
Obalový materiál z lepenky
lze odevzdat za účelem
recyklace do sběrny.
Do palivové nádrže nalijte naftu. Víko palivové nádrže
opět zavřete.
Vadné a/nebo likvidované
elektrické či elektronické
přístroje musí být odevzdány
do příslušných sběren.
Napájecí kabel topného tělesa připojte ke standardní
zásuvce s ochranným kontaktem.
K uvedení stroje do provozu musíte:
přepnout spínač ON/OFF do polohy se symbolem ON:
ventilátor se rozběhne a po několika sekundách způsobí
zapálení.
Obal:
Při prvním startu resp. po delším odstavení olejové
horkovzdušné turbíny může několik sekund trvat, než
dojde k zapálení.
Chraňte před vlhkem
Obal musí směřovat nahoru
K vypnutí stroje musíte:
přepnout spínač ON/OFF do polohy se symbolem OFF.
Označení
Interseroh-Recycling
Bezpečnost produktu:
Technické údaje:
Produkt odpovídá
příslušným normám EU
Přípojka
Hmotnost
Topný výkon
Výkon turbíny
Obsah nádrže
Spotřeba paliva
Zákazy:
Nepoužívejte v obytných
zónách!
Zákaz ohně, otevřeného
světla a kouření!
21
3. Vzduch
v palivovém
potrubí.
4. Množství
nafty
v hořáku je
nedostatečné.
5. Příliš mnoho
nafty v
hořáku.
Záruka
Záruční doba činí 12 měsíců při průmyslovém použití, 24
měsíců pro spotřebitele a začíná dnem nákupu přístroje.
Záruka se vztahuje výhradně na nedostatky způsobené
vadou materiálu nebo výrobní vadou. Při reklamaci v
záruční době je třeba přiložit originální doklad o koupi s
datem prodeje.
Do záruky nespadá neodborné použití jako např. přetížení
přístroje, použití násilí, poškození cizím zásahem nebo
cizími předměty, nedodržení návodu k použití a montáži a
normální opotřebení.
Generátor se
nezůstane
stát.
1.
2.
Přeprava
Plamen
vyšlehává
vpředu z
přístroje
VÝSTRAHA
Před přepravou přístroje:
Přístroj vypněte podle pokynů předchozího odstavce;
odpojte ze sítě, přičemž vytáhněte zástrčku a nechte
horkovzdušný generátor vychladnout.
1.
Těsnění
elektroventilu je
vadné.
Termostat
ventilátoru
je vadný.
Nedostatečný
přívod
vzduchu
ve
spalovací
komoře.
2.
3.
4.
5.
1.
2.
1.
Použitou naftu nahraďte
čerstvou naftou.
Vyčistěte olejový filtr.
Zkontrolujte těsnost
hadic a těsnění
olejového filtru.
Zkontrolujte hodnotu
tlaku čerpadla. Vyčistěte
nebo vyměňte trysku.
Zkontrolujte hodnotu
tlaku čerpadla. Vyměňte
trysku.
Vyměňte těleso
elektroventilu.
Termostat ventilátoru
vyměňte.
Zkontrolujte ventilátor.
Zkontrolujte přívod
vzduchu.
Před zvedáním či přemisťováním přístroje se ujistěte, že je
víko nádrže bezpečně uzavřené.
Přístroj lze jednoduše vzít za rukojeť a popojíždět jím.
Chování v případě nouze
Poruchy a jejich odstranění
Zaveďte úrazu odpovídající potřebnou první pomoc a
vyzvěte co možná nejrychleji kvalifikovanou lékařskou
pomoc.
Chraňte zraněného před dalšími úrazy a uklidněte jej.
Porucha
Ventilátor
nestartuje a
plamen se
nerozhoří.
Ventilátor
startuje a
plamen se
nerozhoří
nebo vzápětí
zhasne.
Možná příčina
1. Chybí
napájecí
zdroj
2. Vinutí
motoru je
propálené
nebo
přetržené
1. Zapalování
nefunguje.
2. Kontrola
plamene je
vadná.
3. Fotobuňka
nefunguje.
4. Do hořáku
se
nedostává
žádný olej
nebo
nedostatečn
é množství
oleje.
5. Elektroventil
nefunguje.
Odstranění
1. Zkontrolujte vlastnosti
napájecího zdroje.
Zkontrolujte funkčnost a
polohu spínače.
Zkontrolujte tavnou
pojistku.
2. Vyměňte motor
1.
2.
3.
4.
5.
Ventilátor
startuje a
plamen se
rozhoří, ale
kouří
1. Spalovací
vzduch
nedostačuje.
2. Použité
palivo je
špinavé
nebo
obsahuje
vodu.
1.
Kvůli případné nehodě musí být na pracovišti vždy po
ruce lékárnička první pomoci dle DIN 13164. Materiál,
který si z lékárničky vezmete, je třeba ihned doplnit.
Pokud požadujete pomoc,
uveďte tyto údaje:
1.
2.
3.
4.
Zkontrolujte spoje
kabelu zapalování
k elektrodám a
transformátoru.
Zkontrolujte polohu
elektrod. Zkontrolujte
čistotu elektrod.
Vyměňte transformátor
zapalování.
Vyměňte přístroj
Vyčistěte nebo vyměňte
fotobuňku.
Zkontrolujte spojku
čerpadlo-motor.
Zkontrolujte přítomnost
vzduchu v palivovém
potrubí, Zkontrolujte
hadice a těsnění filtru
Vyčistěte trysku a
v případě nutnosti
vyměňte.
Zkontrolujte zapojení do
sítě. Elektroventil
vyčistěte a v případě
nutnosti vyměňte
Odstraňte všechny
možné překážky a
ucpání na vstupu resp.
výstupu vzduchu.
Zkontrolujte polohu
kontrolního kroužku
přívodu vzduchu.
Vyčistěte clonu.
Místo nehody
Druh nehody
Počet zraněných
Druh zranění
Likvidace
Pokyny pro likvidaci vyplývají z piktogramů umístěných na
přístroji resp. obalu. Popis jednotlivých významů najdete
v kapitole „Označení“.
Likvidace přepravního obalu
Obal chrání přístroj před poškozením při přepravě.
Obalové materiály jsou zvoleny zpravidla podle jejich
šetrnosti vůči životnímu prostředí a způsobu likvidace a lze
je proto recyklovat.
Vrácení obalu do oběhu materiálu šetří suroviny a snižuje
náklady na likvidaci odpadů.
Části obalu (např. fólie, styropor) mohou být nebezpečné
pro děti. Existuje riziko udušení!
Části obalu uschovejte mimo dosah dětí a co nejrychleji
zlikvidujte.
Staré baterie odevzdávejte jen v autoservisech,
speciálních sběrnách nebo sběrných dvorech.
Požadavky na obsluhu
Obsluha si musí před použitím přístroje pozorně přečíst
návod k obsluze.
22
Kvalifikace
Pravidelná údržba:
Kromě podrobného poučení odborníkem není pro
používání přístroje nutná žádná speciální kvalifikace.
Díl
Palivová nádrž
(obr. F)
Četnost
Propláchněte každých 150 – 200
provozních hodin nebo dle potřeby
Minimální věk
Vzduchový filtr
(obr. G)
Každých 500 provozních hodin nebo
v případě potřeby omyjte vodou a
mýdlem a osušte.
Palivový filtr
(obr. E)
Vyčistěte dvakrát během topné
sezóny nebo v případě potřeby.
Zapalovací
elektrody
(obr. C)
Kontrolujte každých 500 provozních
hodin, vzdálenost 4-5 mm.
Lopatky větráku
Vyčistěte každou sezónu nebo dle
potřeby, šroub kola větráku utáhněte
rukou.
Motor
Bezúdržbový, s permanentním
mazáním.
Na přístroji smí pracovat jen osoby, jež dosáhly 16 let.
Výjimku představuje využití mladistvých, pokud se toto
děje během profesního vzdělávání za účelem dosažení
dovednosti pod dohledem školitele.
Školení
Používání přístroje vyžaduje pouze odpovídající poučení
odborníkem resp. návodem k obsluze. Speciální školení
není nutné.
Servis
Máte technické otázky? Reklamaci? Potřebujete
náhradní díly nebo návod k obsluze?
Na naší domovské stránce www.guede.com Vám v oddílu
Servis pomůžeme rychle a nebyrokraticky. Prosím
pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v
případě reklamace identifikovat, potřebujeme sériové číslo,
objednací číslo a rok výroby. Všechny tyto údaje najdete
na typovém štítku. Abyste měli tyto údaje vždy po ruce,
zapište si je prosím dole.
Sériové číslo:
Objednací číslo:
Rok výroby:
Tel.:
Fax:
E-Mail:
+49 (0) 79 04 / 700-360
+49 (0) 79 04 / 700-51999
[email protected]
Údržba a úschova
Vzduchovou štěrbinu a těleso udržujte bez prachu a
nečistot.
K čištění používejte měkký hadřík a jemný mýdlový roztok.
Zabraňte přímému kontaktu přístroje s agresivními
čisticími prostředky. Nesmíte používat agresivní, těkavé a
žíravé čisticí prostředky.
Přístroj je třeba chránit před vlhkostí a prachem.
Pokud přístroj déle nepoužíváte, uložte jej zakrytý na
suchém, bezpečném, pro děti nepřístupném místě.
Pozor:
Údržbu neprovádějte, je-li topné těleso zapojeno
do zásuvky, je-li v provozu nebo je-li horké.
Nedodržení může vést k vážným popáleninám a
elektrošoku.
23
Všeobecné bezpečnostné pokyny
Úvod
Aby ste zo svojho nového prístroja mali čo možno
najdlhšie radosť, prečítajte si, prosím, pred uvedením do
prevádzky pozorne návod na obsluhu a priložené
bezpečnostné pokyny. Ďalej odporúčame, aby ste si návod
na použitie uschovali pre prípad, že by ste si neskôr chceli
znovu pripomenúť funkcie výrobku. V rámci neustáleho
ďalšieho vývoja výrobku si vyhradzujeme právo vykonávať
technické zmeny s cieľom vylepšenia.
Pri tomto dokumente ide o originálny návod na
obsluhu.
Tento návod na obsluhu si pozorne prečítajte. Oboznámte
sa s ovládacími prvkami a správnym použitím prístroja.
Návod na obsluhu bezpečne uschovajte pre neskoršie
použitie!
Bezpečná práca
Udržujte svoje pracovisko v poriadku!
Neporiadok na pracovisku môže mať za následok úrazy.
Berte ohľad na vplyvy okolia
Prístroj nevystavujte dažďu.
Prístroj nepoužívajte vo vlhkom alebo mokrom prostredí.
Zaistite dobré osvetlenie.
Prístroj nepoužívajte v blízkosti horľavých kvapalín či
plynov.
Popis prístroja
Profesionálna a výkonná olejová teplovzdušná turbína na
vykurovanie a vysúšanie v stavebníctve,
poľnohospodárstve a skladovacích priestoroch.
Používa sa len v dobre vetraných priestoroch!
Vykuruje sa pomocou nafty. Prístroj je vybavený
elektronickým zapaľovaním. Teleso z ušľachtilej ocele
s robustným podvozkom s ľahkým chodom.
Ostatné osoby držte v bezpečnej vzdialenosti!
Ostatné osoby, najmä deti nenechajte dotýkať sa prístroja
a kábla. Držte ich v dostatočnej vzdialenosti od svojho
pracoviska.
Vybalenie
Svoj prístroj dobre ukladajte!
Prístroj, ktorý nepoužívate, by ste mali uložiť na suchom,
uzamknutom mieste mimo dosahu detí.
Odstráňte všetok obalový materiál, s ktorým bolo
vyhrievacie teleso zabalené na odoslanie.
Vyhrievacie teleso vyberte zo škatule.
Vyhrievacie teleso skontrolujte z hľadiska poškodenia pri
preprave. Ak je vyhrievacie teleso poškodené, ihneď
informujte predajcu, u ktorého ste si prístroj kúpili.
Svoj prístroj nepreťažujte!
Pracujte v uvedenom rozsahu výkonu.
Používajte správny prístroj!
Prístroj nepoužívajte na účely, na ktoré nie je určený.
Popis prístroja (obr. A)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Starajte sa o svoj prístroj!
Dodržujte predpisy o údržbe a pokyny.
Pravidelne kontrolujte kábel prístroja a v prípade
poškodenia ho nechajte vymeniť u autorizovaného
odborníka.
Pravidelne kontrolujte predlžovací kábel a v prípade
poškodenia ho vymeňte.
Výstup horúceho vzduchu
Teleso prístroja
Vstup vzduchu pre vyhrievacie teleso
Palivová nádrž
Napájací kábel
Spínač ON/OFF s kontrolkou
Bočný kryt
Otvor/veko nádrže
Spodný kryt
Buďte pozorní!
Dávajte pozor na to, čo robíte. K práci pristupujte rozumne.
Prístroj nepoužívajte, ak ste unavení.
VÝSTRAHA!
Použitie iného príslušenstva môže pre vás znamenať riziko
úrazu.
Technické údaje
GD 20 l
Napätie/frekvencia:
Vyhrievací výkon:
Spotreba paliva:
Príkon:
Tlak:
Výkon turbíny:
Obsah nádrže:
Hmotnosť:
Obj. č.
Svoj prístroj nechajte opraviť len u elektrikára!
230 V / 50 Hz
20 kW
cca 1,85 l/h
180 W/0,87 A
0,75 bar
3
560 m /h
24 l
18,4 kg
85101
Tento prístroj zodpovedá príslušným bezpečnostným
ustanoveniam. Opravy smie vykonávať iba elektrikár
s použitím originálnych náhradných dielov, inak to môže
pre používateľa znamenať riziko úrazu.
Bezpečnostné pokyny špecifické pre prístroj
VÝSTRAŽNÉ POKYNY
GD 30 l
Napätie/frekvencia:
Vyhrievací výkon:
Spotreba paliva:
Príkon:
Tlak:
Výkon turbíny:
Obsah nádrže:
Hmotnosť:
Obj. č.
DÔLEŽITÉ: Pred montážou, obsluhou a údržbou tohto
vyhrievacieho telesa si pozorne a kompletne prečítajte
tento návod. Neodborné použitie tohto vyhrievacieho
telesa môže mať za následok vážne úrazy či smrť
v dôsledku popálenia, požiaru, explózie, elektrošoku a
otravy oxidom uhoľnatým.
! POZOR: Otrava oxidom uhoľnatým môže byť
smrteľná!
230 V / 50 Hz
30 kW
cca 2,37 l/h
180 W/0,87 A
0,65 bar
3
560 m /h
24 l
19,7 kg
85103
Otrava oxidom uhoľnatým: Rané príznaky otravy oxidom
uhoľnatým sú podobné ako pri chrípke, teda bolesť hlavy,
závrat a/alebo nevoľnosť. Ak tieto symptómy zaznamenáte,
môže to znamenať, že vaše vyhrievacie teleso nefunguje
správne. Odoberte sa ihneď von! Nechajte vaše
24
vyhrievacie teleso prezrieť. Určité osoby sú na oxid
uhoľnatý citlivejšie než iné, napr. tehotné ženy, osoby so
srdcovým alebo pľúcnym ochorením alebo anémiou,
osoby pod vplyvom alkoholu a osoby, ktoré sa nachádzajú
vo výškach. Uistite sa, že ste si prečítali všetky pokyny na
údržbu a porozumeli im. Tento návod uschovajte s cieľom
nahliadnutia. Je vaším sprievodcom pre bezpečnú a
odbornú obsluhu tohto vyhrievacieho telesa.
● Používajte len naftu, aby ste zabránili požiaru a
nebezpečenstvu explózie. V žiadnom prípade nepoužívajte
benzín, ropu, riedidlá na farby, alkohol a iné vysoko
horľavé palivá.
Palivo:
a) Personál, ktorý plní palivo, musí byť preškolený a
plne oboznámený s pokynmi výrobcu a
aplikovateľnými smernicami pre bezpečné plnenie
vyhrievacích telies.
b) Ako palivo sa smie používať len nafta.
c) Každý plameň, vrátane zapaľovacieho plameňa, sa
musí sfúknuť, aby mohlo vyhrievacie teleso pred
plnením paliva vychladnúť.
d) Počas plnenia paliva musia byť palivové potrubia a
prípojky skontrolované z hľadiska netesností.
Prípadné netesnosti musia byť opravené pred
opätovným uvedením vyhrievacieho telesa do
prevádzky.
e) V budovách v blízkosti vyhrievacieho telesa skladujte
len maximálnu dennú dávku paliva. Väčšie zásoby
paliva skladujte mimo budovy.
f)
Všetky sklady paliva musia mať minimálny odstup
762 cm od vyhrievacích telies, horákov, zváračiek a
podobných zápalných zdrojov (výnimka: palivová
nádrž integrovaná vo vyhrievacom telese).
g) Podľa možnosti sa má skladovanie palív obmedziť
len na oblasti, v ktorých podlahová konštrukcia bráni
hromadeniu vytečeného paliva a palivo sa nemôže
vznietiť pomocou hlboko uložených zápalných
zdrojov.
h) Palivo musí byť uskladnené podľa miestnych
úradných predpisov.
Pri používaní tohto vyhrievacieho telesa dodržujte
všetky miestne ustanovenia a predpisy.

Vyhrievacie telesá, ktoré sa používajú v blízkosti
výstužových sietí, plachtoviny či iných krytín, musia
byť postavené v bezpečnej vzdialenosti od týchto
materiálov. Odporúčaný minimálny odstup
predstavuje 305 cm. Navyše sa odporúča použiť
ohňovzdorné krytiny. Ohňovzdorné krytiny musia byť
bezpečne pripevnené, aby boli chránené pred
vznietením a aby sa zabránilo dotyku a preklopeniu
vyhrievacieho telesa pri nárazoch vetra.

Používajte len v dobre vetraných miestnostiach. Pred
uvedením do prevádzky dbajte na to, aby na
vyhrievací výkon 100 000 BTU/h bol k dispozícii
vetrací otvor minimálne 2 800 cm² k čerstvému
vonkajšiemu vzduchu.

Používajte len v miestach, v ktorých nie sú horľavé
pary, resp. vysoký podiel prachu.

Používajte len pri napätí a frekvencii uvedených na
typovom štítku.

Minimálny odstup od horľavých látok a osôb:
výfuk: 300 cm po stranách, vrchná a zadná strana:
200 cm. (pozrite obr. D)

Aby sa zabránilo nebezpečenstvu požiaru, musí byť
horúce alebo v prevádzke sa nachádzajúce
vyhrievacie teleso postavené na bezpečnú a rovnú
plochu.

Vyhrievacie teleso sa musí premiestňovať alebo
skladovať vo vodorovnej polohe, aby sa zabránilo
vytečeniu paliva.

Deti a domáce zvieratá držte v bezpečnej vzdialenosti
od vyhrievacieho telesa.

Ak nie je vyhrievacie teleso v prevádzke, zástrčku
vytiahnite zo zásuvky.

Vyhrievacie teleso nepoužívajte nikdy v obytných
miestnostiach a spálňach.

Nikdy neblokujte vstup vzduchu (zadná strana) a
výstup vzduchu (predná strana) vyhrievacieho telesa.

Ak je vyhrievacie teleso horúce, nachádza sa
v prevádzke alebo je zapojené do siete, nikdy ho
nepremiestňujte, neobsluhujte, netankujte a
nevykonávajte údržbu.

Na prednú a zadnú stranu vyhrievacieho telesa
nemontujte žiadne potrubia.
POZOR:
Používajte iba naftu, aby ste zabránili požiaru či
explózii.
Použitie ako tepelného zdroja pre akcie a oslavy,
ako aj na prevádzku v stajniach je zásadne zakázané!
Použitie v súlade s určením
Všeobecné informácie:

Vyhrievacie teleso nepoužívajte nikdy v blízkosti
benzínu, riedidiel na farby či iných ľahko horľavých
pár.


Olejové teplovzdušné turbíny série GD je potrebné
používať výhradne na vykurovanie a vysúšanie v dobre
vetraných priestoroch alebo v suchých vonkajších zónach,
v bezpečnej vzdialenosti od horľavých materiálov a iných
živočíchov. Počas prevádzky musí stáť na stabilnom a
vodorovnom podklade. Ako palivo je povolená len nafta.
(Séria GD sa, ak ide o bezpečnosť, funkčnosť a životnosť,
riadi najnovšími kritériami: Bezpečnostné zariadenia
zaručujú správnu funkciu prístroja, prevádzkové zvuky boli
redukované na minimum a dôkladný výber materiálov ho
robí maximálne spoľahlivým.)
Montáž obr. B
Popis obr. B
1. Rukoväť
2. Skrutka
3. Oporný rám kolesa
4. Šesťhranná matica
5. Koleso
6. Prevlečná matica
7. Os
Tieto modely sú dodávané s kolesami a rukoväťami.
Kolesá, rukoväti a príslušné diely na pripevnenie sa
nachádzajú v škatuli.
Potrebné náradie:
- stredne veľký krížový skrutkovač
- CH 8" vidlicový kľúč alebo nastavovací kľúč
- kladivo.
Používajte vždy riadne uzemnený predlžovací kábel
s trojkolíkovou zástrčkou.
25
1.
2.
3.
4.
5.
Os prestrčte oporným rámom kolesa. Kolesá
pripevnite k osi. DÔLEŽITÉ: Pri montáži kolies musí
predĺžený náboj kolesa ukazovať v smere oporného
rámu kolesa (pozrite obrázok 3)
Na každý koniec osi nasaďte prevlečnú maticu a túto
pripevnite ľahkým poklepaním kladiva.
Vyhrievacie teleso nasaďte na oporný rám kolesa.
Dbajte na to, aby sa vstup vzduchu vyhrievacieho
telesa (vzadu) nachádzal nad kolesami. Otvory na
prírube palivovej nádrže priložte na otvory na
opornom ráme kolesa.
Prednú a zadnú rukoväť nasaďte na prírubu palivovej
nádrže. Skrutky pretiahnite rukoväťami, prírubou
palivovej nádrže a oporným rámom kolesa. Po tom,
čo je jedna skrutka vsadená, utiahnite príslušnú
maticu rukou.
Ak sú pripevnené všetky skrutky, matice utiahnite.
Zákazy:
Nepoužívajte v obytných
zónach!
Zákaz ohňa, otvoreného
svetla a fajčenia!
Zákaz zakrývania
Výstraha:
Výstraha/pozor
Výstraha pred
nebezpečným elektrickým
napätím
Prístroj nepoužívajte
v uzatvorených miestnostiach!
Výstraha pred horľavými
látkami
Bezpečnostné zariadenie
Olejová teplovzdušná turbína má elektronickú kontrolu
plameňa. Ak dôjde k vzniku jednej či niekoľkých
prevádzkových porúch, spôsobí to zastavenie prístroja. Ak
je olejová teplovzdušná turbína prehriata, zopne termostat
proti prehriatiu a spôsobí prerušenie prívodu paliva;
termostat sa automaticky vráti späť, ak teplota spaľovacej
komory klesne na povolenú maximálnu hodnotu. Pred
opätovným uvedením olejovej teplovzdušnej turbíny do
prevádzky musíte nájsť príčinu prehriatia a odstrániť ju
(napr. upchatie vstupu a výstupu vzduchu alebo
zastavenie ventilátora). Pre opätovné spustenie prístroja
dodržujte pokyny oddielu „UVEDENIE DO PREVÁDZKY“.
Príkazy:
Všeobecná príkazová značka
Uvedenie do prevádzky
Pred použitím si prečítajte
návod na obsluhu
Ochrana životného prostredia:
Pred uvedením olejovej teplovzdušnej turbíny do
prevádzky a jej zapojením do siete skontrolujte, či
vlastnosti napájacieho zdroja zodpovedajú hodnotám
uvedeným na typovom štítku.
Odpad zlikvidujte odborne tak,
aby ste neškodili životnému
prostrediu.
VÝSTRAHA:
V obvode, ku ktorému je pripojená olejová
teplovzdušná turbína, musí byť integrovaný ochranný
vypínač chybového prúdu (RCD).
Dodržujte všetky bezpečnostné opatrenia týkajúce sa
vetrania atď.
Obalový materiál z lepenky
je možné odovzdať s
cieľom recyklácie do
zberne.
Chybné a/alebo likvidované
elektrické či elektronické
prístroje sa musia odovzdať do
príslušných zberní.
Do palivovej nádrže nalejte naftu. Veko palivovej
nádrže opäť zavrite.
Napájací kábel vyhrievacieho telesa pripojte k
štandardnej zásuvke s ochranným kontaktom.
Obal:
Pre uvedenie stroja do prevádzky musíte:
prepnúť spínač ON/OFF do polohy so symbolom ON:
ventilátor sa rozbehne a po niekoľkých sekundách spôsobí
zapálenie.
Chráňte pred vlhkom
Pri prvom štarte, resp. po dlhšom odstavení olejovej
teplovzdušnej turbíny môže niekoľko sekúnd trvať, než
dôjde k zapáleniu.
Pre vypnutie stroja musíte:
prepnúť spínač ON/OFF do polohy so symbolom OFF.
Interseroh-Recycling
Označenie
Bezpečnosť produktu:
Produkt zodpovedá
príslušným normám EÚ
26
Obal musí smerovať hore
Technické údaje:
5.
Prípojka
Hmotnosť
Vyhrievací výkon
Výkon turbíny
Obsah nádrže:
Spotreba paliva
Ventilátor
štartuje a
plameň sa
rozhorí, ale
dymí
Záruka
Záruka sa vzťahuje výlučne na chyby materiálu alebo
výrobné chyby. Pri uplatňovaní reklamácie v záručnej
lehote priložte originálny doklad o kúpe s dátumom kúpy.
Zo záruky je vylúčené neodborné použitie, ako napr.
preťaženie prístroja, násilné použitie, poškodenie cudzou
osobou alebo cudzím predmetom. Nedodržanie návodu na
použitie a návodu na montáž a normálne opotrebenie je
tiež vylúčené zo záruky.
Generátor
nezostane
stáť.
Preprava
Plameň
vyšľaháva
vpredu z
prístroja
Pred zdvíhaním či premiestňovaním prístroja sa uistite, že
je veko nádrže bezpečne uzatvorené.
Prístroj je možné jednoducho vziať za rukoväť a
pohybovať ním.
2.
3.
4.
2.
3.
4.
5.
1.
Tesnenie
elektroven
2.
tilu je
chybné.
Termostat
ventilátora
je chybný.
Nedostato 1.
čný prívod
vzduchu v
spaľovacej
komore.
Skontrolujte ventilátor.
Skontrolujte prívod
vzduchu.
Zaveďte úrazu zodpovedajúcu potrebnú prvú pomoc a
vyzvite čo možno najrýchlejšie kvalifikovanú lekársku
pomoc.
Chráňte zraneného pred ďalšími úrazmi a upokojte ho.
Odstránenie
1. Skontrolujte vlastnosti
napájacieho zdroja.
Skontrolujte funkčnosť
a polohu spínača.
Skontrolujte tavnú
poistku.
2. Vymeňte motor
1.
1.
1.
Správanie v prípade núdze
Poruchy a ich odstránenie
Možná príčina
1. Chýba
napájací
zdroj
2. Vinutie
motora je
prepálené
alebo
pretrhnuté
1. Zapaľovanie
Ventilátor
nefunguje.
štartuje a
2. Kontrola
plameň sa
plameňa je
nerozhorí
chybná.
alebo vzápätí
3. Fotobunka
zhasne.
nefunguje.
4. Do horáka
sa
nedostáva
žiadny olej
alebo
nedostatočn
é množstvo
oleja.
5. Elektroventil
nefunguje.
1.
2.
VÝSTRAHA
Pred prepravou prístroja:
Prístroj vypnite podľa pokynov predchádzajúceho
odseku; odpojte od siete, pričom vytiahnite zástrčku a
nechajte teplovzdušný generátor vychladnúť.
Porucha
Ventilátor
neštartuje a
plameň sa
nerozhorí.
1. Spaľovací
vzduch
nedostačuje.
2. Použité
palivo je
špinavé
alebo
obsahuje
vodu.
3. Vzduch
v palivovom
potrubí.
4. Množstvo
nafty
v horáku je
nedostatočn
é.
5. Príliš mnoho
nafty v
horáku.
v prípade nutnosti
vymeňte.
Skontrolujte zapojenie
do siete. Elektroventil
vyčistite a v prípade
nutnosti vymeňte
Odstráňte všetky
možné prekážky a
upchatia na vstupe,
resp. výstupe
vzduchu. Skontrolujte
polohu kontrolného
krúžku prívodu
vzduchu. Vyčistite
clonu.
Použitú naftu nahraďte
čerstvou naftou.
Vyčistite olejový filter.
Skontrolujte tesnosť
hadíc a tesnenie
olejového filtra.
Skontrolujte hodnotu
tlaku čerpadla.
Vyčistite alebo
vymeňte trysku.
Skontrolujte hodnotu
tlaku čerpadla.
Vymeňte trysku.
Vymeňte teleso
elektroventilu.
Termostat ventilátora
vymeňte.
Pre prípadnú nehodu musí byť na pracovisku vždy
poruke lekárnička prvej pomoci podľa DIN 13164.
Materiál, ktorý si z lekárničky vezmete, je potrebné
ihneď doplniť.
Ak požadujete pomoc,
uveďte tieto údaje:
1.
2.
3.
4.
Skontrolujte spoje
kábla zapaľovania
k elektródam a
transformátoru.
Skontrolujte polohu
elektród. Skontrolujte
čistotu elektród.
Vymeňte
transformátor
zapaľovania.
Vymeňte prístroj
Vyčistite alebo
vymeňte fotobunku.
Skontrolujte spojku
čerpadlo-motor.
Skontrolujte
prítomnosť vzduchu
v palivovom potrubí,
Skontrolujte hadice a
tesnenie filtra.
Vyčistite trysku a
Miesto nehody
Druh nehody
Počet zranených
Druh zranenia
Likvidácia
Pokyny na likvidáciu vyplývajú z piktogramov
umiestnených na prístroji, resp. obale. Popis jednotlivých
významov nájdete v kapitole „Označenie“.
Likvidácia prepravného obalu
Obal chráni prístroj pred poškodením pri preprave.
Obalové materiály sú zvolené spravidla podľa ich šetrnosti
voči životnému prostrediu a spôsobu likvidácie a je možné
ich preto recyklovať.
Vrátenie obalu do obehu materiálu šetrí suroviny a znižuje
náklady na likvidáciu odpadov.
Časti obalu (napr. fólia, styropor) môžu byť nebezpečné
pre deti. Existuje riziko udusenia!
27
Časti obalu uschovajte mimo dosahu detí a čo
najrýchlejšie zlikvidujte.
Pozor:
Údržbu nevykonávajte, ak je vyhrievacie teleso
zapojené do zásuvky, ak je v prevádzke alebo ak je
horúce. Nedodržanie môže viesť k vážnym
popáleninám a elektrošoku.
Staré batérie odovzdávajte len v autoservisoch,
špeciálnych zberniach alebo zberných dvoroch.
Pravidelná údržba:
Požiadavky na obsluhu
Diel
Obsluha si musí pred použitím prístroja pozorne prečítať
návod na obsluhu.
Palivová nádrž
(obr. F)
Kvalifikácia
Okrem podrobného poučenia odborníkom nie je na
používanie prístroja nutná žiadna špeciálna kvalifikácia.
Minimálny vek
Na prístroji smú pracovať len osoby, ktoré dosiahli 16
rokov. Výnimku predstavuje využitie mladistvých, ak sa to
deje počas profesijného vzdelávania s cieľom dosiahnutia
zručnosti pod dohľadom školiteľa.
Školenie
Používanie prístroja vyžaduje iba zodpovedajúce poučenie
odborníkom, resp. návodom na obsluhu. Špeciálne
školenie nie je nutné.
Servis
Máte technické otázky? Reklamáciu? Potrebujete
náhradné diely alebo návod na obsluhu?
Na našej domovskej stránke www.guede.com vám v
oddiele Servis pomôžeme rýchlo a nebyrokraticky.
Pomôžte nám, prosím, aby sme mohli pomôcť vám. Aby
bolo možné váš prístroj v prípade reklamácie identifikovať,
potrebujeme sériové číslo, objednávacie číslo a rok výroby.
Všetky tieto údaje nájdete na typovom štítku. Aby ste mali
tieto údaje vždy poruke, zapíšte si ich, prosím, dole.
Sériové číslo:
Objednávacie číslo:
Rok výroby:
Tel.:
Fax:
E-mail:
+49 (0) 79 04 / 700-360
+49 (0) 79 04 / 700-51999
[email protected]
Údržba a úschova
Vzduchovú štrbinu a teleso udržujte bez prachu a nečistôt.
Na čistenie používajte mäkkú handričku a jemný mydlový
roztok. Zabráňte priamemu kontaktu prístroja
s agresívnymi čistiacimi prostriedkami. Nesmiete používať
agresívne, prchavé a žieravé čistiace prostriedky.
Prístroj je potrebné chrániť pred vlhkosťou a prachom.
Ak prístroj dlhšie nepoužívate, uložte ho zakrytý na
suchom, bezpečnom, pre deti neprístupnom mieste.
28
Častosť
Prepláchnite každých 150 – 200
prevádzkových hodín alebo podľa
potreby
Vzduchový filter
(obr. G)
Každých 500 prevádzkových hodín
alebo v prípade potreby umyte vodou
a mydlom a osušte.
Palivový filter
(obr. E)
Vyčistite dvakrát počas vykurovacej
sezóny alebo v prípade potreby.
Zapaľovacie
elektródy
(obr. C)
Kontrolujte každých 500
prevádzkových hodín, vzdialenosť 4 –
5 mm.
Lopatky vetráka
Vyčistite každú sezónu alebo podľa
potreby, skrutku kolesa vetráka
utiahnite rukou.
Motor
Bezúdržbový, s permanentným
mazaním.
Algemene veiligheidsinstructies
Inleiding
Om van uw nieuwe toestel zo lang mogelijk plezier te
hebben, bevelen wij u aan de gebruiksaanwijzing en de
bijgesloten veiligheidsinstructies voor het in bedrijf stellen
zorgvuldig te lezen. Verder wordt aanbevolen de
gebruiksaanwijzing te bewaren voor het geval dat de
functies van het toestel later nogmaals in het geheugen
ververst moeten worden. In het kader van een continue
productontwikkeling behouden wij ons het recht voor
technische wijzigingen aan te brengen.
Dit document betreft de originele gebruiksaanwijzing.
Lees en volg alle aanwijzingen op voordat dit toestel in
gebruik wordt genomen.
Bewaar de veiligheidsaanwijzingen goed!
Veilig werken
Houd de werkomgeving op orde!
Wanorde op de werkplek kan ongevallen tot gevolg
hebben.
Houd rekening met omgevingsinvloeden
Plaats het toestel niet in de regen.
Gebruik het toestel niet in een vochtige of natte omgeving.
Zorg voor een goede verlichting.
Gebruik het toestel niet in de buurt van brandbare
vloeistoffen of gassen.
Beschrijving van het toestel
Professioneel en sterk dieselgestookt heteluchtkanon voor
verwarmen en drogen in de bouw, landbouw en
magazijnruimten.
Uitsluitend in goed geventileerde ruimten gebruiken!
Houd andere personen op afstand!
Laat andere personen, speciaal kinderen, het toestel of het
snoer niet aanraken. Houd ze op afstand van de
werkomgeving.
Verwarming vindt plaats d.m.v. dieselolie. Uitgerust met
elektronische ontsteking. Kast van roestvrij staal, met
robuuste en lichtlopende transportwielen.
Juiste opslag!
Niet in gebruik zijnde toestellen moeten op een droge,
afgesloten plaats en buiten het bereik van kinderen
opgeslagen worden.
Uitpakken
Al het verpakkingsmateriaal, waarmede het
verwarmingstoestel voor het transport werd verpakt,
verwijderen.
Het verwarmingstoestel uit de verpakking nemen en op
transportschades controleren. Indien het
verwarmingstoestel beschadigd is, onmiddellijk uw
handelaar, bij wie het toestel werd gekocht, hierover
informeren.
Overbelast uw toestel niet!
Werk binnen het aangegeven vermogen.
Gebruik het juiste toestel!
Gebruik het toestel niet voor doeleinden waarvoor deze
niet bestemd is.
Onderhoud uw toestel zorgvuldig!
Volg de onderhoudsvoorschriften en de aanwijzingen.
Controleer regelmatig het elektrische snoer van het toestel
en laat het bij beschadigingen door een erkende vakman
vervangen.
Controleer de verlengkabels regelmatig en vervang deze,
als ze zijn beschadigd.
Beschrijving van het toestel (afb. A)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Heteluchtuitlaat
Lichaam van het toestel
Luchtinlaat van het verwarmingstoestel
Brandstoftank
Netkabel
AAN/UIT-schakelaar met lampje
Zijdelingse afdekking
Tankopening / tankdop
Onderste kast
Wees oplettend!
Let op wat er gedaan wordt. Ga met verstand te werk.
Gebruik het toestel niet bij vermoeidheid.
WAARSCHUWING!
Het gebruik van andere hulpstukken kan letselgevaar
betekenen.
Technische gegevens
GD 20 l
Aansluiting:
Verwarmingsvermogen:
Brandstofverbruik:
Opnamevermogen:
Druk:
Ventilatorvermogen:
Tankinhoud:
Gewicht:
Art. nr.
Laat uw toestel door een vakkundige persoon
repareren!
Dit toestel voldoet aan de desbetreffende
veiligheidsbepalingen. Reparaties mogen uitsluitend door
een vakkundige persoon uitgevoerd worden waarbij
originele reserveonderdelen gebruikt dienen te worden; in
ander geval kunnen ongevallen voor de gebruiker
ontstaan.
230 V/50 Hz
20 kW
ca. 1,85 l/h
180 W/0,87 A
0,75 bar
3
560 m /h
24 l
18,4 kg
85101
Veiligheidsinstructies specifiek voor dit toestel
GD 30 l
Aansluiting:
Verwarmingsvermogen:
Brandstofverbruik:
Opnamevermogen:
Druk:
Ventilatorvermogen:
Tankinhoud:
Gewicht:
Art. nr.
WAARSCHUWINGEN
230 V/50 Hz
30 kW
ca. 2,37 l/h
180 W/0,87 A
0,65 bar
3
560 m /h
24 l
19,7 kg
85103
BELANGRIJK: Lees deze gebruiksaanwijzing
zorgvuldig en geheel door voordat u probeert dit
verwarmingstoestel samen te bouwen, te bedienen of
te onderhouden. Onjuist gebruik van dit
verwarmingstoestel kan zware letsel of de dood door
verbranding, vuur, explosie, elektrische schok evenals
koolmonoxidevergiftiging veroorzaken.
! GEVAAR! Een koolmonoxidevergiftiging kan dodelijk
zijn!
29
4
van tenminste 2.800 cm² naar verse buitenlucht
aanwezig is.
Koolmonoxidevergiftiging: De vroege symptomen van
een koolmonoxidevergiftiging lijken op die van een griep,
dus: hoofdpijn, duizeligheid en/of misselijkheid. Indien u
deze symptomen zou bemerken, kan dit een teken zijn dat
uw verwarmingstoestel niet juist functioneert. Ga
onmiddellijk naar buiten! Laat uw verwarmingstoestel
nakijken. De ene persoon is gevoeliger voor koolmonoxide
dan andere: bijv. zwangere vrouwen, personen met hartof longziektes of anemie, personen onder invloed van
alcohol en verder personen die zich op grote hoogten
bevinden. Overtuigt u zich er van dat u alle
waarschuwingsaanwijzingen gelezen en begrepen hebt.
Bewaar deze gebruiksaanwijzing goed voor later gebruik..
Het is uw wegwijzer voor een veilige en juiste bediening
van dit verwarmingstoestel.
● Gebruik uitsluitend dieselolie om brand en
explosiegevaar te vermijden. In geen geval benzine,
petroleum, verfverdunner, alcohol en overige hoog
ontvlambare stoffen gebruiken.

Verwarmingstoestellen, die in de buurt van
afdekmatten, tentwanden of andere
dakbedekkingstoffen worden gebruikt, dienen op een
veilige afstand tot deze materialen opgesteld worden.
De aanbevolen minimale afstand bedraagt 305 cm.
Bovendien wordt aanbevolen dat vuurvaste
dakbedekkingstoffen worden gebruikt. De
dakbedekkingstoffen dienen veilig bevestigd te zijn
om deze tegen ontsteking te beschermen en om te
verhinderen dat deze stoffen het verwarmingstoestel
bij windstoten aanraken en doen kantelen.


Slechts met de op het typeplaatje aangegeven
stroomspanning en -frequentie gebruiken.

Altijd een behoorlijk geaarde verlengkabel met een
driepolige stekker gebruiken.

Minimale afstand tot ontvlambare stoffen en
personen:
Uitlaat: 300 cm zijkanten, bovenkant en achterkant:
200 cm (zie afb. D).
Voor het vermijden van brandgevaar dient het hete of
in gebruik zijnde verwarmingstoestel op een veilige
en vlakke ondergrond geplaatst te zijn.

Het verwarmingstoestel dient in waterpaspositie
verplaatst en/of opgeslagen te worden om het
morsen van brandstof te vermijden.

Kinderen en huisdieren bij het verwarmingstoestel op
afstand houden.

De stekker uit het stopcontact nemen, indien het
verwarmingstoestel niet gebruikt wordt.

Het verwarmingstoestel nooit in woon- of
slaapruimten gebruiken.

Nooit de luchtinlaat (achterkant) of de luchtuitlaat
(voorkant) van het verwarmingstoestel blokkeren.

Het hete, nog in gebruik zijnde of aan het stroomnet
aangesloten verwarmingstoestel nooit verplaatsen,
bedienen, met brandstof vullen of onderhouden.

Geen buisleidingen aan de voor- of achterkant van
het toestel monteren.
LET OP:
Gebruik uitsluitend dieselolie om brand en
explosiegevaar te vermijden.
Het gebruik als verwarmingsbron voor
evenementen en feesten, evenals voor stallingen is
absoluut verboden!
Algemeen

Het verwarmingstoestel nooit in de buurt van benzine,
verfverdunners of andere licht ontvlambare dampen
gebruiken.
Alle plaatselijke bepalingen en voorschriften voor het
gebruik van dit verwarmingstoestel opvolgen.
Uitsluitend op plaatsen gebruiken waar geen
ontvlambare dampen, resp. geen hoge stofinhoud
aanwezig is.

Brandstof:
a) De met vullen van brandstof bezig zijnde personen
dienen geschoold te worden en met de aanwijzingen
van de producent en de toepasbare richtlijnen voor
het veilig vullen van verwarmingtoestellen volledig
vertrouwd te zijn.
b) Als brandstof mag uitsluitend dieselolie gebruikt
worden.
c) Elke vlam, als ook de ontstekingsvlam, dient uit te zijn
en het verwarmingstoestel moet afgekoeld zijn
voordat dit met brandstof gevuld gaat worden.
d) Tijdens het vullen van brandstof dienen alle
brandstofleidingen en -aansluitingen op lekkage
gecontroleerd te worden. Eventuele ondichtheden
dienen vóór een nieuwe inbedrijfstelling van het
verwarmingstoestel gerepareerd te worden.
e) Niet meer dan de dagbehoefte aan brandstof binnen
gebouwen en in de buurt van het verwarmingstoestel
opslaan. Meer omvangrijke brandstofvoorraden
buiten het gebouw opslaan.
f)
Brandstofopslag dient een minimale afstand van 762
cm tot verwarmingtoestellen, branders, lasapparaten
en dergelijke ontstekingsbronnen te hebben
(uitgezonderd hiervan de in het verwarmingstoestel
geïntegreerde brandstoftank).
g) Zo mogelijk moet brandstofopslag op plaatsen
beperkt worden waar de bodemconstructie het
indringen van uitgelopen brandstof verhindert en
brandstof niet door lager gelegen brandbronnen
ontstoken kan worden.
h) De brandstofopslag dient volgens de plaatselijke
officiële voorschriften plaats te vinden.


Gebruik volgens de bepalingen
De diesel gestookte heteluchtkanonnen van de GD serie
zijn uitsluitend voor het verwarmen en drogen in goed
geventileerde ruimten of op droge buitenplaatsen, op een
veilige afstand van brandbare materialen en levende
wezens gebruiken. Let tijdens het gebruik op een stabiele
en waterpas zijnde ondergrond. Als brandstof is uitsluitend
dieselolie toegestaan.
(De GD series zijn ontwikkeld volgens de nieuwste criteria
voor veiligheid, functionaliteit en levensduur.
Veiligheidsinrichtingen garanderen de correcte functie van
het toestel, gebruiksgeluiden werden tot een minimum
gereduceerd en de zorgvuldige keuze van de gebruikte
materialen zorgt voor een uiterste betrouwbaarheid.
Montage afb. B
Beschrijving afb. B
1. Greep
2. Schroef
3. Steunframe voor de wielen
Enkel in goed geventileerde ruimten gebruiken. Voor
de inbedrijfstelling er op letten dat per 100.000
BTU/uur verwarmingsvermogen een ventilatieopening
30
5
4. Zeskantmoer
5. Wiel
6. Dopmoer
7. As
Deze modellen worden met wielen en handgrepen
geleverd. De wielen, handgrepen en daarbij behorende
bevestigingsonderdelen bevinden zich in de verpakking.
de schakelaar ON/OFF in de positie met het symbool ON
ingesteld worden. De ventilator gaat draaien en na enige
seconden begint de verbranding.
Benodigd werktuigen:
- een middelgroot kruiskopschroevendraaier
- CH 8 inch steeksleutel of stelsleutel
- hamer
Om het toestel uit te schakelen moet
de schakelaar ON/OFF in de positie met het symbool OFF
ingesteld worden:
1.
2.
3.
4.
5.
Bij de eerste start, resp. na een langer niet in gebruik zijn
van het dieselgestookte heteluchtkanon kan het enige
seconden langer duren, tot de verbranding start.
Aanduidingen
De as door het steunframe voor de wielen schuiven.
De wielen aan de as bevestigen. BELANGRIJK: Bij
het monteren van de wielen dient de verlengde
wielnaaf in de richting van het steunframe voor wielen
wijzen (zie afbeelding 3).
Aan ieder eind van de as een dopmoer plaatsen en
deze door licht aankloppen met een hamer
bevestigen.
Het verwarmingstoestel op het steunframe voor de
wielen plaatsen. Er op letten dat de luchtinlaat van
het verwarmingstoestel (achterkant) zich niet boven
de wielen bevindt. De gaten in de brandstofflens met
de gaten in het steunframe voor de wielen uitrichten.
De voorste en achterste handgreep op de
brandstofflens plaatsen. De schroeven door de
brandstofflens en het steunframe voor de wielen
voeren. Nadat een schroef is geplaatst, de
betreffende moer telkens met de hand vastdraaien.
Als alle schroeven zijn geplaatst, de moeren goed
vastdraaien.
Productveiligheid:
Het product is conform de
desbetreffende normen van
de Europese Gemeenschap
Verboden:
Niet in woongebieden
gebruiken!
Veiligheidsinrichtingen
Vuur, open vlammen en
roken verboden
Afdekken verboden
Het dieselgestookte heteluchtkanon beschikt over een
elektronische vlambewaking. Indien één of meerdere
storingen optreden, veroorzaakt deze een stilstand van het
toestel. Indien het dieselgestookte heteluchtkanon
oververhit is, grijpt een oververhittingsthermostaat in en
veroorzaakt een onderbreking van de brandstoftoevoer; de
thermostaat stel zich zelf terug, als de temperatuur van de
verbrandingskamer op de toegestane maximale waarde
gezakt is. Voordat het dieselgestookte heteluchtkanon
opnieuw in gebruik wordt genomen, dient de oorzaak van
de oververhitting gezocht en verwijderd te worden (bijv.
verstopping van de luchtaanzuiging of luchtuitlaat of
stilstand van de ventilator). Om het toestel opnieuw te
starten, volg de aanwijzingen in het hoofdstuk
„INBEDRIJFSTELLING“ op.
Waarschuwing:
Waarschuwing/Let op
Waarschuwing voor
gevaarlijke elektrische
spanning
Het toestel niet in gesloten
ruimten gebruiken!
Waarschuwing voor
ontvlambare stoffen
Aanwijzingen:
Inbedrijfstelling
Voordat u het dieselgestookte heteluchtkanon in gebruik
neemt en dit aan de stroomvoorzienig aansluit, controleer
of de eigenschappen van de stroomverzorging met de op
het typeplaatje aangegeven waarden in overeenstemming
zijn.
Algemene gebodsaanwijzing
Vóór het gebruik
gebruiksaanwijzing lezen
Milieubescherming:
WAARSCHUWING:
Het stoomcircuit, waaraan het dieselgestookte
heteluchtkanon aangesloten wordt, dient een
geïntegreerd RCD (beveiligingsschakelaar) te hebben.
Afval niet in het milieu, maar
vakkundig verwijderen
Volg alle veiligheidsmaatregelen betreffende het
ontluchten enz. op.
De brandstoftank met dieselolie vullen.
Brandstoftankdop opnieuw sluiten.
Verpakkingsmateriaal van
karton bij de daarvoor
bestemde recyclingplaatsen
inleveren
Beschadigde en/of verwijderde
elektrische of elektronische
apparaten bij de daarvoor
bestemde recyclingplaatsen
inleveren
De netkabel van het verwarmingstoestel op een
standaard veiligheidsstopcontact aansluiten.
Om het toestel weer in gebruik te nemen moet
31
6
Verpakking:
Tegen vocht beschermen
De ventilator
start niet en
de vlam gaat
niet aan of
blijft niet aan
Verpakkingsoriëntering boven
Interseroh-Recycling
Technische gegevens:
Aansluiting
1. Ontsteking
functioneert
niet
2. Vlambewaki
ng is defect.
3. Fotocel
functioneert
niet.
4. Er komt
geen of niet
voldoende
olie in de
brander.
5. Elektroventiel
functioneert
niet.
1.
2.
3.
4.
Gewicht
5.
Verwarmingsvermogen
Tankinhoud
Ventilatorvermogen
De ventilator
start niet en
de vlam gaat
niet aan
maar rookt
Brandstofverbruik
Garantie
De garantie heeft uitsluitend betrekking op
onvolkomenheden die op materiaal- of productiefouten zijn
terug te voeren. Bij een claim betreffende een
onvolkomenheid, in de zin van garantie, dient de originele
aankoopfactuur met de aankoopdatum bijgesloten te
worden. Van garantie uitgesloten zijn verkeerd gebruik,
zoals bijv. overbelasting van het toestel, gebruik van
geweld, beschadigingen door vreemde invloeden of door
vreemde voorwerpen. Het niet naleven van gebruik- en
montageaanwijzingen en normale slijtage zijn eveneens
van garanties uitgesloten.
Transport
De generator
blijft niet
staan
Voordat het toestel wordt opgetild of verplaatst, controleer
dat de tankdop goed afgesloten is.
Het toestel kan eenvoudig aan de handgreep genomen en
verreden worden.
Vlam slaat
aan de
voorkant uit
het toestel
Storingen en het verhelpen daarvan
De ventilator
start niet en
de vlam gaat
niet aan
1.
2.
3.
4.
5.
WAARSCHUWING
Voordat het toestel wordt verplaatst:
Schakel het toestel volgens de aanwijzingen in het
voorgaande hoofdstuk uit; onderbreek de
stroomvoorziening door de stekker uit te nemen en
laat de heteluchtgenerator afkoelen.
Storing
1. Er is
onvoldoende
verbrandings
lucht
2. De in
gebruik
zijnde
brandstof is
vuil of bevat
water.
3. Lucht in de
brandstofleid
ing,
4. Onvoldoend
e
hoeveelheid
dieselolie in
de brander.
5. Te veel
dieselolie in
de brander.
Mogelijke
Oplossing
oorzaak
1. Eigenschappen van de
1. Geen
stroomvoorziening
stroomvoorzi
controleren.
ening.
Functioneren en positie
2. Motorwikkeli
van de schakelaar
ng is
controleren.
doorgebrand
Smeltzekering
of
controleren.
doorgesnede
2. Motor vervangen.
n.
1. Pakking van 1.
het
elektroventiel is defect. 2.
2. Ventilatorthermostaat
is defect.
1.
1. Onvoldoende
luchttoevoer
in de
verbrandings
kamer.
Verbindingen van de
ontstekingskabel naar
de elektroden en naar
de transformator
controleren. Positie van
de elektroden
controleren. Het schoon
zijn van de elektroden
controleren,
ontstekingstransformator
vervangen.
Toestel vervangen.
Fotocel schoonmaken of
vervangen.
Koppelingsstuk pompmotor controleren.
Brandstofleiding op lucht
controleren, slangen en
filterpakking controleren,
mondstuk reinigen en
indien nodig, vervangen.
Stroomaansluiting
controleren.
Elektroventiel
schoonmaken en indien
nodig, vervangen.
Alle mogelijke
hindernissen en
verstoppingen aan de
luchtaanzuiging, resp.
luchtuitlaat verwijderen.
Positie van de
luchttoevoer
controleringen
controleren. Stuwschijf
schoonmaken.
Gebruikte dieselolie
door verse dieselolie
vervangen. Oliefilter
schoonmaken.
Dichtheid van de
slangen en de
oliefilterpakking
controleren.
Waarde van de
pompdruk controleren.
Het mondstuk
schoonmaken of
vervangen.
Waarde van de
pompdruk controleren.
Mondstuk vervangen.
De kast van het
elektroventiel
vervangen.
TR-thermostaat
vervangen.
Ventilator controleren.
Luchttoevoer
controleren.
Handelswijze in noodgeval
Tref de noodzakelijke maatregelen om éérste hulp te
verlenen, die met het letsel overeenkomt en vraag zo snel
mogelijk gekwalificeerde medische hulp aan.
Bescherm gewonde personen voor overig letsel en stel ze
gerust.
Voor het eventueel plaatsvinden van een ongeval zou
altijd een verbandtrommel, volgens DIN 13164, op de
32
7
Serienummer:
werkplaats beschikbaar moeten zijn. Het uit de
verbandtrommel genomen materiaal dient onmiddellijk
aangevuld te worden.
Indien u hulp vraagt, geef de volgende gegevens door:
Artikelnummer:
Productiejaar:
1.
2.
3.
4.
Plaats van het ongeval
Soort van het ongeval
Aantal gewonden mensen
Soort verwondingen
Tel.:
Fax:
E-mail:
Verwijdering
De verwijderinginstructies zijn met pictogrammen
aangegeven die op het toestel, resp. op de verpakking, te
vinden zijn. Een beschrijving van de afzonderlijke
betekenissen is in het hoofdstuk “Aanduidingen” te vinden.
+49 (0) 79 04 / 700-360
+49 (0) 79 04 / 700-51999
[email protected]
Onderhoud en bewaring
Houd luchtopeningen en motorbehuizing stof- en vuilvrij.
Verwijdering van de transportverpakking
De verpakking beschermt het toestel tegen
transportschades. De verpakkingsmaterialen zijn meestal
volgens milieuvriendelijke en verwijderingtechnische
standpunten gekozen en derhalve recyclebaar.
Het terugbrengen van de verpakking naar de
materiaalomloop spaart grondstoffen en verlaagt de
afvalhoeveelheden.
Verpakkingsdelen (bijv. folies, styropor) kunnen voor
kinderen gevaarlijk zijn. Er bestaat verstikkingsgevaar!
Bewaar de verpakking buiten het bereik van kinderen en
verwijder deze zo snel mogelijk.
Gebruik voor het reinigen een zacht doekje en een milde
zeepoplossing. Vermijd een direct contact van krassende
reinigingsmiddelen met het toestel. U mag geen
agressieve, vluchtige of bijtende reinigingsmiddelen
gebruiken.
Het toestel moet tegen vocht en stof beschermd worden.
Bij een langduriger niet gebruik, het toestel afgedekt op
een droge, veilige en voor kinderen niet toegankelijke
plaats bewaren.
Let op:
Geen onderhoudswerkzaamheden uitvoeren, zolang
het verwarmingstoestel aan het stopcontact
aangesloten, in gebruik of warm is. Het niet naleven
kan tot zware verbrandingen en elektrische schokken
leiden.
Verwijder oude accu’s uitsluitend via
autowerkplaatsen, speciale afgifteplaatsen of
verzamelplaatsen voor bijzonder afval.
Eisen aan de bedienende persoon
Regelmatige onderhoudswerkzaamheden:
De bedienende persoon moet, vóór het gebruik van het
toestel, de gebruiksaanwijzing goed gelezen hebben.
Kwalificatie
Onderdeel
Brandstoftank
(afb. F)
Frequentie
Elke 150 - 200 bedrijfsuren of naar
behoefte doorspoelen.
Behalve een uitvoerige instructie door vakkundig
verkooppersoneel is er geen speciale kwalificatie voor het
gebruik van het toestel nodig.
Luchtaanzuigfilter
(afb. G)
Elke 500 bedrijfsuren of naar behoefte
met water en zeep wassen en drogen.
Minimale leeftijd
Brandstoffilter
(afb. E)
Tweemaal tijdens de
verwarmingsperiode of naar behoefte
schoonmaken.
Ontstekingselekt
roden
(afb. C)
Elke 500 bedrijfsuren controleren,
afstand 4-5 mm.
Ventilatorvleugel
Elk seizoen of naar behoefte
schoonmaken, ventilatorschroef
handvast nadraaien.
Motor
Onderhoudsvrij, permanent gesmeerd.
Het toestel mag slechts door personen gebruikt worden
van 16 jaar of ouder. Uitzondering hierop is het gebruik
door jeugdige personen bij een beroepsopleiding ter
verkrijging van vaardigheid en indien dit onder toezicht van
een opleider plaats vindt.
Scholing
Voor het gebruik van het toestel is passend onderricht
voldoende. Een speciale scholing is niet noodzakelijk.
Service
Hebt u technische vragen? Een reclamatie? Hebt u
reserveonderdelen of een gebruiksaanwijzing nodig?
Op onze website www.guede.com in Service helpen wij u
snel en niet-bureaucratisch verder. Help ons om u te
helpen, a.u.b. Om uw toestel in geval van reclamatie te
kunnen identificeren hebben wij het serienummer evenals
artikelnummer en productiejaar nodig. Deze gegevens
vindt u op het typeplaatje. Vul deze gegevens hieronder in
om deze altijd bij de hand te hebben.
33
8
Istruzioni di sicurezza generali
Premessa
Per poter essere soddisfatti del Vostro nuovo apparecchio
per il periodo più lungo possibile, prima di metterlo in
funzione leggere attentamente il Manuale d'Uso e le
istruzioni di sicurezza in allegato, per favore. Consigliamo
in più di conservare il Manuale d’Uso per caso in cui
avreste i dubbi sulle funzioni dell’apparecchio in futuro. Per
i motivi dello sviluppo continuo del prodotto ci riserviamo il
diritto di esecuzione delle modifiche tecniche per lo scopo
di miglioramento dello stesso.
Questo documento rappresenta il Manuale d’Uso
originale.
Leggere attentamente questo Manuale d'Uso. Prendere in
conoscenza gli elementi di comando e l’uso corretto
dell’apparecchio. Conservare il Manuale d’Uso per le
future consultazioni!
Lavoro sicuro
Mantenere pulita la zona di lavoro!
Posto di lavoro disordinato può condurre all’incidente.
Turbina d’aria calda ad olio, professionale e potente, per
riscaldamento ed essiccamento per edilizia, agricoltura e
per i locali di stoccaggio.
Da utilizzare solo nei locali ben ventilati!
Riguardare agli impatti dell’ambiente.
Non sottoporre l’apparecchio alla pioggia.
Non utilizzare l’apparecchio nell’ambiente umido e/o
bagnato.
Assicurare la buona illuminazione.
Non utilizzare l’apparecchio in vicinanza dei liquidi
infiammabili oppure gas.
Il riscaldamento avviene con la combustione del gasolio.
L’apparecchio è dotato dell’accensione elettronica. Il corpo
dell’acciaio
affinato
con
chassis
robusto,
con
funzionamento leggero.
Le altre persone tenere in distanza sicura!
Non permettere che le altre persone, soprattutto i bambini
tocchino l’apparecchio e il cavo. Mantenerne in distanza
sufficiente dalla zona di lavoro.
Sballatura
Conservare bene l’apparecchio!
L’apparecchio non utilizzato dovrebbe essere conservato
nel luogo asciutto, chiuso, fuori la portata dei bambini.
Descrizione dell’apparecchio
Togliere tutti i materiali d’imballo, contenenti l’apparecchio
di riscaldamento per il trasporto.
Estrarre l’apparecchio dal cartone.
Controllarlo, se non ha subito i danni dal trasporto. In caso
dei danni sull’apparecchio, informare immediatamente il
venditore, dove avete comprato l’apparecchio.
Non sovraccaricare l’apparecchio!
Lavorare in gamma di potenza indicata
Utilizzare l’apparecchio giusto!
Non utilizzare l’apparecchio per gli scopi, per i cui non è
destinato.
Descrizione dell’apparecchio (fig. A)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Trattare l’apparecchio con cura!
Rispettare le prescrizioni per la manutenzione e le
istruzioni.
Controllare periodicamente il cavo dell’apparecchio e nel
caso di danneggiamento far sostituirlo del professionista
qualificato.
Controllare periodicamente il cavo di prolunga, sostituirlo
se danneggiato.
Uscita dell’aria calda
Corpo dell’apparecchio
Ingresso dell’aria per corpo di riscaldamento
Serbatoio del carburante
Cavo d’alimentazione
Interruttore ON/OFF con LED
Carter laterale
Boccone/tappo del serbatoio
Carter inferiore
Porre l’attenzione!
Porre attenzione a ciò, che state facendo. Lavorare
razionalmente. Non utilizzare l’apparecchio, quando siete
stanchi.
Dati tecnici
AMMONIMENTO!
L’applicazione degli accessori non adatti può costituire il
pericolo delle ferite.
GD 20 l
Tensione/frequenza:
230 V/50 Hz
Rendimento termico:
20 kW
Consumo del carburante: cca 1,85 l/h
Assorbimento:
180 W/0,87 A
Pressione:
0,75 bar
3
Rendimento della turbina:
560 m /h
Volume del serbatoio:
24 l
Peso:
18,4 kg
Cod. ord.
85101
Far riparare l’apparecchio solo dall’elettricista!
Questo apparecchio è conforme alle relative istituzioni di
sicurezza. Le riparazioni deve eseguire solo l’elettricista
che utilizzerà i ricambi originali, altrimenti ciò potrebbe
rappresentare il rischio dell’incidente dell’Utente.
Istruzioni di sicurezza specifiche per l’apparecchio
GD 30 l
ISTRUZIONI DI SICUREZZA
Tensione/frequenza:
230 V/50 Hz
Rendimento termico:
30 kW
Consumo del carburante: cca 2,37 l/h
Assorbimento:
180 W/0,87 A
Pressione:
0,65 bar
3
Rendimento della turbina:
560 m /h
Volume del serbatoio:
24 l
Peso:
19,7 kg
Cod. ord.
85103
IMPORTANTE:
Prima
di
montaggio,
uso
e
manutenzione di questo corpo di riscaldamento
leggere attentamente e completamente il presente
Manuale. L’uso profano dell’apparecchio può causare
le gravi ferite oppure la morte in conseguenza della
bruciatura, dell’incendio, esplosione, scossa elettrica
e dell’intossicazione con l’ossido di carbonio.
! ! ATTENZIONE: L’intossicazione con l’ossido di
carbonio può essere mortale!
34
4
Intossicazione con l’ossido di carbonio: I primi indizi
d’intossicazione con l’ossido di carbonio assomigliano
l’influenza; quindi il mal di testa, capogiro oppure
malessere. Sentire questi sintomi può significare che il
Vostro apparecchio non funziona correttamente. Uscire
subito fuori! Far ispezionare il Vostro corpo di
riscaldamento. Le certe persone sono più sensibili
all’ossido di carbonio; ad es. le donne incinte, le persone
con le malattie cardiache oppure polmonari oppure con
anemia, le persone sotto l'effetto dell'alcol e quelle che si
trovano nelle altezze. Accertarsi di aver letto e capito tutte
le istruzioni per la manutenzione. Conservare il Manuale
per i consigli futuri. Rappresenta la Vostra guida per la
manovra sicura e professionale del corpo di riscaldamento
in oggetto.
Utilizzare solo gasolio per evitare l’incendio ed il pericolo
d’esplosione. In nessun caso non utilizzare la benzina,
petrolio, solventi delle vernici, alcol ed altri combustibili
altamente infiammabili.
Combustibile:
a) Il personale che rabbocca il combustibile deve essere
istruito e deve conoscere completamente le istruzioni
del costruttore e le direttive applicabili per il
riempimento sicuro dei corpi di riscaldamento.
b) E' ammesso per il combustibile solo il gasolio.
c) Ogni fiamma, compresa la fiamma d’accensione,
deve essere spenta perché il corpo di riscaldamento,
prima di rabbocco, deve raffreddarsi.
d)
Al rabbocco del combustibile deve essere controllata
la impermeabilità dei tubi per combustibile e dei
raccordi. Prima di messa in funzione dell'apparecchio,
tutte le eventuali fughe devono essere rimosse.
e)
In vicinanza del corpo di riscaldamento nell’interno
degli edifici tenere solo la massima quantità
necessaria per il giorno. Le quantità maggiori
stoccare fuori l’edificio.
f)
Tutti i magazzini del combustibile devono essere in
distanza minima di 762 cm dai corpi di riscaldamento,
dai bruciatori, saldatrici e dalle analoghe fonti di
fiamma (eccezione: serbatoio del combustibile
integrato nel corpo di riscaldamento).
Secondo le possibilità, lo stoccaggio dei combustibili
deve essere limitato solo per le aree, dove la struttura
del suolo impedisce all’accumulo del combustibile
defluito e dove il combustibile non può prendere la
fiamma dalle fonti d’accensione trovatesi in
profondità.
g)
h)

I corpi di riscaldamento utilizzati in vicinanza alle reti
di rinforzo, ai teloni oppure altre coperture, devono
essere installati in distanza sicura da questi materiali.
La distanza minima consigliata è 305 cm. Si consiglia
in più utilizzo della protezione resistente alla fiamma.
Le protezioni resistenti alla fiamma devono essere
fissate con sicurezza per proteggerle contro
l’infiammazione e per evitare il contatto e rovescio del
corpo di riscaldamento in colpi del vento.

Utilizzarlo solo nei locali ben ventilati. Prima di messa
in esercizio, accertarsi che per la potenza termica di
100.000 BTU/h sia disponibile la presa d’aria con la
2
sezione minima di 2800 cm .

Utilizzarlo solo con la tensione e frequenza indicate
sulla targhetta.

Utilizzare sempre il cavo di prolunga con la spina a
tre spilli, correttamente messo a terra.

La distanza minima dalle sostanze infiammabili a
dalle persone:
scarico fumi: 300 cm dai lati; parte inferiore e
posteriore: 200 cm (vedi fig. D).

Per evitare il pericolo dell’incendio, il corpo di
riscaldamento in funzione, oppure caldo, deve essere
appoggiato sul suolo sicuro e piano.

Il corpo di riscaldamento deve essere trasportato
oppure conservato in posizione orizzontale per
evitare l’uscita del combustibile.

Tenere i bambini e gli animali in distanza sicura dal
corpo di riscaldamento.

Quando il corpo di riscaldamento non viene utilizzato,
sconnettere la spina dalla presa.

Mai utilizzare l'apparecchio nei locali d'abitazione e
nelle sale da letto.

Mai ostruire l’ingresso d’aria (parte posteriore) e
l’uscita dell’aria (parte anteriore) del corpo di
riscaldamento.

Mai trasferire, manovrare, rabboccare e mantenere il
corpo di riscaldamento se caldo, in funzione oppure
collegato alla rete.

Non montare sulla parte anteriore e posteriore del
corpo di riscaldamento qualsiasi tubazione.
E’ inammissibile in ogni caso utilizzare il corpo di
riscaldamento per le varie attività come per es. le
feste, idem nelle stalle!
Uso in conformità alla destinazione
Informazioni generali:

Non utilizzare il corpo di riscaldamento mai in
vicinanza alla benzina, ai solventi oppure le altre
sostanze che producono i vapori infiammabili.
Per l’uso del corpo di riscaldamento in oggetto
mantenere tutte le regole e norme locali.
Utilizzarlo solo nelle aree prive dei vapori infiammabili
rispett. alta percentuale della polvere.
ATTENZIONE:
Utilizzare solo il gasolio per evitare l’incendio oppure
l’esplosione.
Il combustibile deve essere stoccato rispettando le
prescrizioni locali.


Le turbine d’aria calda ad olio di serie GD devono essere
utilizzate esclusivamente per il riscaldamento ed
essiccamento nei locali ben ventilati oppure nelle zone
esterne asciutte, in distanza sicura dai materiali
infiammabili, dalle persone e dagli animali. L’apparecchio
in funzione deve essere appoggiato sul suolo stabile e
piano. E’ ammissibile come il combustibili solo il gasolio.
(La serie GD, con riguardo alla sicurezza, funzione e vita,
segue i recenti criteri: I dispositivi di sicurezza
garantiscono la giusta funzione dell’apparecchio, il rumore
dall’esercizio è stato ridotto al minimo e la scelta dei
materiali accurata garantisce la sua affidabilità.)
35
5
Per mettere l’apparecchio in funzione dovete:
mettere l’interruttore ON/OFF in posizione con simbolo
ON; il ventilatore parte e dopo alcuni secondi provoca
l’accensione.
Montaggio (fig. B)
Descrizione fig. B
1. Manico
2. Vite
3. Telaio di supporto della ruota
4. Dado esagonale
5. Ruota
6. Dado a bussola
7. Asse
Questi modelli sono forniti con le ruote e con i manichi. Le
ruote, i manichi e le altre parti da montaggio si trovano
nella scatola.
Alla prima accensione, oppure se l’apparecchio era fuori
funzione per tempo più lungo, possono trascorrere alcuni
secondi finché avviene l’accensione.
Per lo spegnimento dell’apparecchio dovete:
mettere l’interruttore ON/OFF in posizione con simbolo
OFF;
Segnaletica
Attrezzi necessari:
- cacciavite a croce di media dimensione
- CH 8" chiave a forca oppure d'aggiustaggio
- martello
1.
2.
3.
4.
5.
Sicurezza del prodotto:
Infilare l’asse attraverso il telaio di supporto della
ruota. Fissare le ruote sull’asse. IMPORTANTE: Al
montaggio delle ruote, il mozzo allungato della ruota
deve essere nel senso del telaio di supporto della
ruota (vedi fig. 3).
Montare sull’ogni estremità dell’asse il dado a
bussola e fissare battendolo leggermente con il
martello.
Appoggiare il corpo di riscaldamento sul telaio di
supporto della ruota. Attendersi a che la presa d’aria
del corpo di riscaldamento (dietro) sia sopra le ruote.
Accoppiare i fori sulla flangia del serbatoio di
combustibile ai fori sul telaio di supporto della ruota.
Montare i manichi (anteriore e posteriore) sulla
flangia del serbatoio di combustibile. Infilare le viti nei
manichi, nella flangia e nel telaio di supporto della
ruota. Infilata una delle viti, serrare il dado con la
mano.
Dopo aver infilato tutte le viti serrare bene i dadi.
Prodotto è conforme alle
relative norme CE
Divieti:
Non utilizzare nelle zone di
abitazione!
Divieto di fiamma viva, fonte
della luce non protetta e
fumare!
Non coprire!
Avviso:
Dispositivi di sicurezza
La turbina d’aria calda ad olio possiede del controllo
elettronico della fiamma. In caso dell’avvenimento di uno o
più dei guasti in funzione provoca lo spegnimento
dell'apparecchio. In surriscaldo della turbina d’aria calda, il
termostato di sicurezza interrompe l’alimentazione del
combustibile e torna indietro automaticamente, quando la
temperatura nella camera di combustione scende al valore
massimo ammissibile. Prima di rimettere in funzione la
turbina deve essere trovato il motivo di surriscaldo e
rimuoverlo (ad es. ostruzione della presa d’aria oppure
dell’uscita, oppure arresto del ventilatore). Per rimettere
l'apparecchio in funzione seguire le istruzioni dell'articolo
"MESSA IN FUNZIONE".
Avviso/attenzione
Avviso alla pericolosa
tensione elettrica
Non utilizzare l’apparecchio
nei locali chiusi
Avviso alle sostanze
infiammabili
Direttive:
Messa in funzione
Segno direttivo generale
Prima di mettere in funzione la turbina d’aria calda e
connetterla alla rete occorre controllare che le
caratteristiche della fonte d'alimentazione corrispondano ai
valori riportati nella targhetta dell'apparecchio.
Prima dell’uso leggere il
Manuale d’Uso
Tutela dell’ambiente:
AVVISO:
Nel circuito d’alimentazione della turbina d’aria calda
ad olio deve essere integrato l’interruttore di
protezione alla corrente errata (RCD).
Smaltire i rifiuti in modo
professionale, che non stia
inquinato l'ambiente.
Rispettare tutte le misure di sicurezza relative alla
ventilazione ecc.
Rabboccare il gasolio nel serbatoio di combustibile.
Richiudere il tappo del serbatoio.
Il materiale d’imballo di
cartone può essere
consegnato al Centro di
raccolta allo scopo di
riciclo.
Gli apparecchi
elettrici/elettronici difettosi e/o
da smaltire devono essere
consegnati ai centri autorizzati.
Collegare il cavo d’alimentazione del corpo di
riscaldamento alla presa normale con il contatto di
sicurezza.
36
6
Imballo:
Proteggere all’umidità
Ventilator
e parte e
la fiamma
non
avvampa
oppure si
spegne
subito
L’imballo deve essere
rivolto verso alto
Interseroh Recycling
1. Accensione non 1.
funziona
2. Controllo
fiamma guasto
3. Fotocellula non
funziona
4. Olio mancante
oppure
insufficiente nel
bruciatore
5. Elettrovalvola
non funziona
2.
3.
Dati tecnici:
4.
Allacciamento
Peso
Rendimento termico
Rendimento della turbina
Volume del serbatoio
Consumo del combustibile
5.
Ventilator
e parte e
la fiamma
avvampa,
ma fuma
Garanzia
Il periodo di garanzia è di 12 mesi in caso di uso
industriale, di 24 mesi per i consumatori, e inizia a
decorrere dalla data dell’acquisto dell’apparecchio.
La garanzia si riferisce esclusivamente ai difetti dovuti a
difetti di materiale o di fabbricazione. Nel caso di reclamo
durante il periodo di garanzia occorre allegare il
documento originale d’acquisto con la data di vendita.
Non rientra nella garanzia l’uso improprio quale ad es.
sovraccarico dell’apparecchio, applicazione di una forza
eccessiva, danneggiamento dovuto ad un intervento dei
terzi o oggetti estranei, mancato rispetto del manuale
d’uso e di montaggio e usura normale.
1. L’aria
comburente
insufficiente
2. Combustibile
utilizzato è
sporco oppure
contiene
l’acqua
3. L’aria nel
condotto del
combustibile
4. Quantità
gasolio nel
bruciatore
insufficiente
5. Troppo gasolio
nel bruciatore
1.
2.
3.
4.
5.
Generator
e non si
ferma
Trasporto
AMMONIMENTO
Prima di trasportare l’apparecchio:
Spegnere l’apparecchio secondo le istruzioni
dell’articolo precedente; sconnetterlo dalla rete e
attendere che si raffredda.
1.
2.
Svampa la 1.
fiamma
anteriorm
ente
dall’appar
ecchio
Prima di sollevamento oppure trasporto dell'apparecchio,
accertarsi che il tappo del serbatoio sia ben serrato.
E’ possibile prendere l’apparecchio sui manichi e spostarlo
sulle ruote.
Guarnizione
difettosa
della
elettrovalvola
Termostato
del
ventilatore
guasto
L’alimentazio
ne dell’aria
nella camera
di
combustione
insufficiente
1.
2.
1.
Controllare le
connessioni del cavo
d’accensione sugli
elettrodi e sul
trasformatore
Controllare la posizione
degli elettrodi
Controllare la pulizia
degli elettrodi Cambiare
il trasformatore
d’accensione
Sostituire l’apparecchio
Pulire o cambiare la
fotocellula
Controllare il giunto
pompa-motore
Controllare la presenza
dell’aria nel condotto del
combustibile; controllare
i flessibili e le guarnizioni
del filtro; pulire l’ugello o
cambiarlo in caso di
necessità
Controllare la
connessione alla rete
Pulire l’elettrovalvola,
cambiarla in caso di
necessità
Togliere tutte le
ostruzioni possibili ed
intasamenti della
presa/uscita d’aria
Controllare la posizione
dell’anello di controllo
d’alimentazione dell’aria
Pulire il premistoppa
Gasolio sporco sostituire
di quello pulito Pulire
filtro d’olio
Controllare la tenuta dei
flessibili e la guarnizione
del filtro
Controllare il valore di
pressione della pompa
Pulire o cambiare
l’ugello
Controllare il valore di
pressione della pompa
Cambiare l’ugello
Cambiare il corpo
dell’elettrovalvola
Cambiare il termostato
del ventilatore
Controllare il ventilatore
Controllare
l’alimentazione dell'aria
Guasti e rimozione
Comportamento nel caso d’emergenza
Guasto
Ventilator
e non
parte e la
fiamma
non
avvampa
Causa eventuale
1. Manca la fonte
d’alimentazione
2. Avvolgimento
del motore
bruciato oppure
rotto
Rimozione
1. Controllare le
caratteristiche della
fonte d’alimentazione
Controllare la funzione e
la posizione
dell’interruttore
Controllare il fusibile
2.
Sostituire il motore
Applicare il pronto soccorso concernente l’incidente e
rivolgersi
rapidamente
al
medico
qualificato.
Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo.
Con riferimento alla DIN 13164, il luogo di lavoro deve
essere sempre dotato della cassetta di pronto
soccorso per eventuali incidenti. Il materiale utilizzato
deve essere aggiunto immediatamente.
In caso di richiesta del pronto soccorso comunicare le
seguenti informazioni:
37
7
1.
2.
3.
4.
Luogo dell’incidente
Tipo dell’incidente
Numero dei feriti
Tipo della ferita
Manutenzione e conservazione
Mantenere sempre privi di polvere
ventilazione e corpo dell’apparecchio.
Smaltimento
la
fessura
di
Per la pulizia utilizzare uno straccio morbido e leggera
soluzione di sapone. Evitare il contatto diretto
dell’apparecchio con i mezzi da pulizia taglienti. Non
utilizzare i detergenti aggressivi, volatili e/o corrosivi.
Le istruzioni per lo smaltimento derivano dai pittogrammi
attaccati sull’apparecchio e sull’imballo. La descrizione dei
singoli significati riporta il capitolo "Segnaletica”.
Proteggere l’apparecchio all’umidità ed alla polvere.
Smaltimento dell’imballo da trasporto
L’imballo protegge l’apparecchio contro i danni durante il
trasporto. I materiali d’imballo sono scelti a seconda la
tutela dell’ambiente ed il modo di smaltimento, perciò
possono essere riciclati.
Il ritorno dell’imballo in circolazione dei materiali risparmia
le materie prime e diminuisce i costi di lavorazione dei
rifiuti.
Le singole parti dell’imballo (es. fogli, styropor) possono
essere pericolosi per i bambini. Esiste il pericolo di
soffocamento!
Tenere le parti dell’imballo fuori portata dei bambini e
smaltirli prima possibile.
Nel caso, in cui l’apparecchio non dovrà essere utilizzato
per tempo più lungo, conservarlo coperto nel luogo
asciutto, sicuro e inaccessibile ai bambini.
Attenzione:
Non eseguire la manutenzione sull’apparecchio
connesso alla presa, in funzione, oppure se caldo. Non
rispettarlo può causare le gravi lesioni e la scossa
elettrica.
Manutenzione ordinaria:
Requisiti all'operatore
L’operatore è obbligato, prima di usare la macchina,
leggere attentamente il Manuale d’Uso.
Qualifica
Oltre le istruzioni dettagliate del professionista, per uso
dell’apparecchio non è necessaria alcuna qualifica
speciale.
Età minima
Con apparecchio possono lavorare solo le persone che
hanno raggiunto 16 anni. L’eccezione rappresenta lo
sfruttamento
dei
minorenni
per
lo
scopo
dell’addestramento professionale per raggiungere la
pratica sotto controllo dell‘istruttore.
Istruzioni
Utilizzo dell’apparecchio richiede solo le istruzioni
adeguate del professionista rispettivamente leggere il
Manuale d’Uso. Non sono necessarie le istruzioni speciali.
Parte
Serbatoio del
combustibile (fig.
F)
Frequenza
Sciacquarlo ogni 150 – 200 ore
d’esercizio oppure secondo la
necessità
Filtro d’aria (fig.
G)
Ogni 500 ore d’esercizio e/o secondo
la necessità, lavare con l’acqua e
sapone e asciugare
Filtro del
combustibile
(fig. E)
Pulire due volte durante la stagione
oppure in caso di necessità
Elettrodi
d’accensione
(fig. C)
Controllare ogni 500 ore d’esercizio,
distanza 4-5 mm
Pale del
ventilatore
Pulire ogni stagione e/o secondo la
necessità, serrare il dado della ruota
con la mano
Motore
Senza manutenzione, con
lubrificazione permanente
Assistenza tecnica
Avete le domande tecniche? Contestazioni? Avete
bisogno dei ricambi oppure del Manuale d’Uso?
Sul nostro sito www.guede.com, nel settore Assistenza
tecnica, Vi aiuteremo velocemente ed in via non
burocratica. Ci dareste la mano, per favore, per poter
aiutar Vi? Per poter identificare il Vostro apparecchio nel
caso di contestazione abbiamo bisogno del numero di
serie, cod. ord. e l’anno di produzione. Tutte queste
indicazioni troverete sulla targhetta della macchina. Per
avere questi dati sempre disponibili, indicarli qui sotto, per
favore:
N° serie:
Cod. ord.:
Anno di produzione:
Tel.:
Fax:
E-Mail:
+49 (0) 79 04 / 700-360
+49 (0) 79 04 / 700-51999
[email protected]
38
8
Általános biztonsági utasítások
Bevezetés
Annak érdekében, hogy új berendezése hosszú ideig
szolgálatára legyen és elégedettségére szolgáljon,
üzembehelyezése előtt gondosan tanulmányozza át a
használati utasítást és a mellékelt biztonsági utasításokat.
Továbbá azt tanácsoljuk, hogy a használati utasítást és a
biztonsági előírásokat őrizze meg arra az esetre, ha a
későbbiekben szüksége lesz rá.
Termékeink állandó fejlesztése érdekében jogot tartunk
gépeink műszaki tökéletesítésére.
A használati utasítást tartsa a gép közelében.
A gép üzembehelyezése előtt figyelmesen tanulmányozza
át a használati utasítást, s a gép kezelésekor feltétlenül
tartsa be. A biztonsági utasítást gondosan őrizze meg
további használatra!
Biztonságos munka
Munkahelyét tartsa rendben!
A munkahelyen lévő rendetlenség baleseteket idézhet elő.
Ez a dokument eredeti használati utasítás
Vegye figyelembe a környezeti sajátosságokat
A gépet tilos kitenni eső hatásának.
Tilos nyirkos, vagy nedves környzetben használni.
Biztosítson be megfelelő megvilágítást.
Tilos a gépet tűzveszélyes folyadékok, vagy gázok
közelében használni.
A gép leírása
Professzionális és nagy teljesítményű forrólevegős
olajturbina építészetben, földművelés területén és
raktárokban fűtéshez és szárításhoz használható.
Kizárólag jól szellőztethető helységekben szabad
üzemeltetni!
Idegen személyeket tartson a géptől biztonságos
távolságban!
Ne engedje, hogy idegen személyek, főleg gyerekek,
kapcsolatba lépjenek a géppel és a kábellel. Tartsa őket
munkaterületétől megfelelő távolságban!
Gázolajjal fűt. A berendezés elektronikus (gyújtással)
bekapcsolással van ellátva. A gép korpusza nemesacélból
készült, hatalmas alvázzal van ellátva, ami bebiztosítja
egyszerű mozgatását.
Gépét tartsa biztonságos helyen!
Azokat a berendezéseket, melyeket nem használ, tartsa
száraz, zárt helyen, ahová nem juthatnak gyerekek.
Tartozékok
Tilos a gépet túlterhelni!
Minden munkához megfelelő teljesítményű gépet
használjon!
Távolítsa el a csomagoló anyagot, melybe, a fűtőtest,
szállítás alatt be volt csomagolva.
A fűtőtestet ellenőrizze, nem rongálódott-e meg szállítás
alatt.
Az esetben, ha a fűtőtest meg van rongálódva,
haladéktalanul forduljon az értékesítőhöz.
Használjon megfelelő gépet!
A gépet kizárólag rendeltetésének megfelelően szabad
használni.
A gép tartozékai (A.ábra)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Gondoskodjon gépéről!
Tartsa be a karbantartásra és az alkatrészek cseréjére
vonatkozó utasításokat.
Ügyeljen arra, hogy a gép kábele sértetlen legyen,
szükség esetén cseréltesse ki szakemberrel, a
hosszabbító kábelt, szükség esetén, cserélje ki.
A forró levegő kivezetése
Gép korpusz
A gépen a levegő bevezető nyílása
Üzemanyagtartály
Tápláló kábel
ON/OFF kapcsoló kontrollal
Oldalburkolat
Nyílás/a tartály fedele
Alsó burkolat
Legyen figyelmes!
Ügyeljen arra, amit csinál. Munkáját felelősségteljesen
végezze. Tilos a géppel dolgozni, ha fáradt.
FIGYELMEZTETÉS!
A gyártó által nem ajánlott alkatrészek és tartozékok
sebesülés veszéllyel járhatnak.
Műszaki adatok
GD 20 l
Feszültség/frekvencia:
Fűtési teljesítmény:
Üzemanyag szükséglet:
Erőszükséglet:
Nyomás:
A turbina teljesítménye:
Tartály köbtartalma:
Súly:
Megr.szám:.
A gépet kizárólag szakemberrel javíttassa meg!
A gép eleget tesz az illetékes biztonsági előírásoknak. A
gépet kizárólag szakember javíthatja meg, eredeti
alkatrészek alkalmazásával. Ellenkező esetben
balesetveszély fenyeget.
230 V/50 Hz
20 kW
cca. 1,85 l/óra
180 W/0,87 A
0,75 barr
3
560 m /óra
24 l
18,4 kg
85101
A gépre vonatkozó speciális biztonsági utasítások
FIGYELMEZTETÉS
FONTOS: A fűtőtest szerelése, kezelése és
karbantartás előtt figyelmesen olvassa el a komplett
használati utasítást. A fűtőtest laikus használata
komoly égési, vagy halálos sebesüléseket, tüzet,
robbanást, áramütést, vagy szénmonoxid mérgezést
okozhat.
GD 30 l
Feszültség/frekvencia:
Fűtési teljesítmény:
Üzemanyag szükséglet:
Erőszükséglet:
Nyomás:
A turbina teljesítménye:
Tartály köbtartalma:
Súly:
Megr.szám:.
230 V/50 Hz
30 kW
cca. 2,37 l/óra
180 W/0,87 A
0,65 barr
3
560 m /óra
24 l
19,7 kg
85103
! VIGYÁZZ: A szénmonoxidl mérgezés halálos lehet!
Szénmonoxid mérgezés: A szénmonoxid mérgezés korai
tünetei hasonlóak, mint az influenza tünetei, vagyis
fejfájás, szédülés és/vagy rosszúllét. Az esetben, ha
39
4
ezeket a tüneteket észleli, ez azt jelenti, hogy a fűtőtest
nem működik szabályosan. Azonnal menjen ki a
helyiségből! A fűtőtestet ellenőriztetni kell. Egyes
személyek a szénmonoxidra érzékenyebbek, mások
kevésbbé, pl. terhes nők, szív- és tüdőbeteg személyek,
vérszegények, személyek ittas állapotban, s személyek,
akik magasan vannak. Bizonyosodjon meg arról, hogy
minden utasítást elolvasott és megértett. A használati
utasítást őrizze meg további szükségletre, ugyanis
segítőtársa lesz a fűtőtest szakszerű kezelésében.
● Kizárólag gázolajat használjon, hogy megelőzze a tűzés robbanásveszélyt. Szigorúan tilos benzin, földgáz,
festékhígitó, alkohol és más tűzveszélyes anyagok
használata.
Üzemanyag:
a) A személyzet, aki az üzemanyagot a gépbe tölti, ki
kell, hogy legyen képezve és tökéletesen
felvilágosítva a gyártó utasításaival és a fűtőtestek
biztonságos töltésére vonatkozó szabályzatokkal.
b) Üzemanyagként kizárólag gázolajat szabad
használni.
c) Minden lángot el kell oltanii, beleértve a gyújtó lángot
is, hogy a fűtőtest, az üzemanyag töltése előtt,
kihülhessen.
d) Az üzemanyag töltése előtt győződjön meg arról,
hogy az üzemanyag vezetékei és a csatlakozók
tömítettek legyenek. Az esetleges hibákat el kell
távolítani a fűtőtest ismételt üzembehelyezése előtt.
e) Az épületben, a fűtőtest közelében, kizárólag az
üzemanyag napi adagját szabad tárolni. Nagyobb
mennyiségű üzemanyagot az épületen kívül tároljon.
f)
Az üzemanyag raktárok minimálisan 762 cm-es
távolságban legyenek a fűtőtestektől, égőktől,
hegesztőktől és más hasonló gyújtó berendezésektől
(kivételt képez a fűtőtestbe integrált
üzemanyagtartály).
g) Lehetőség szerint az üzemanyagokat olyan
térségben tárolja, ahol a padló konstrukció
megakadályozza a kifolyt üzemanyag
felhalmozódását, s az üzemanyag nem tud
meggyulladni a lent elhelyezett gyújtó
berendezésektől.
h) Az üzemanyagok a helyi hivatalos rendelkezések
szerint tárolja.
Kizárólag jóĺ szellőztethető helyiségben szabad
használni. Ügyeljen arra, hogy 100.000 BTU/ó fűtési
teljesítmény esetén minimálisan 2800 cm² nagyságú
szellőztető nyílás biztosítsa be a kapcsolatot a kinti
friss levegővel.

Kizárólag olyan helyen szabad használni, ahol nincs
jelen tűzveszélyes pára, esetleg magas portartalom.

Az áramkör feszültségének és frekvenciájának meg
kell egyeznie a gép típuscímkéjén feltüntetett
adatokkal.

Kizárólag szabályszerűen leföldelt hosszabbító kábelt
használjon három pólusú dugvillával.
Minimális távolság tűzveszélyes anyagoktól és
személyektől: kipufogó cső: mindkét oldalon 300 cm,
a felső és hátsó résztől: 200 cm. (lásd D.ábra)

A forró, vagy működő fűtőtestet állítsa biztonságos és
egyenes felületre, hogy megelőzze a tűzveszélyt.

A fűtőtestetet kizárólag vízszintes helyzetben szabad
szállítani, vagy tárolni, hogy megakadályozza, hogy
az üzemanyag kifollyon.

Gyerekeket és háziállatokat tartson a fűtőtesttől
biztonságos távolságban.

Az esetben, ha a fűtőtestet kikapcsolja, a dugvillát is
húzza ki a konektorból.

Tilos a fűtőtestet lakó helyiségekben, vagy
hálószobában használni.

Tilos meggátolni a levegő fűtőtestbe való belépését
(hátsó rész) és a levegő fűtőtestből való eltávozását
(első rész).

Tilos a fűtőtest áthelyezése, kezelése, tankolása és
karbantartása addig, mig forró, működik, vagy be van
kapcsolva az áramkörbe.

Tilos csövet szerelni a fűtőtest első, vagy hátsó
részére.
VIGYÁZZ:
Kizárólag gázolajat használjon, hogy megelőzze a
robbanást, vagy tűz keletkezését.
Szigorúan tilos a fűtőtestet, rendezvények és
ünnepélyek alkalmával, fűtésre használni, s ugyanígy
tilos a használata istállókban!
Rendeltetés szerinti használat
A GD szériába tartozó forrólevegős olajturbina kizárólag jól
szellőztethető térségek fűtésére, vagy száraz kültéri zónák
szárítására használható, biztonságos távolságban a
tűzveszélyes anyagoktól és az állatoktól. A gép munka
alatt stabil és vízszintes alapzaton legyen. Üzemanyagként
kizárólag gázolaj használható.
Általános tudnivalók:

Fűtőtestet tilos benzin, festék hígitók, vagy más
tűzveszélyes párolgó anyagok közelében használni.

A fűtőtest használatakor szigorúan tartsa be a helyi
előírásokat és rendeleteket.

A z esetben, ha a fűtőtesteket feszítő hálózatok,
ponyvavászon és más fedő szerkezetek közelében
használja, tartsa be ez anyagoktól a biztonságos
távolságot. Az ajánlott minimális biztonsági távolság
305 cm. Ajánlatos tűzálló fedő anyagok használata. A
tűzálló fedőanyagot úgy erősítse fel, hogy védve
legyen meggyulladás ellen, s hogy esetleges szél
esetén ne érjen a fűtőtesthez, s azt ne borítsa fel.


(A GD széria biztonsági, használhatósági és tartóssági
szempontból, megfelel a legmodernebb kritériumoknak: A
biztonsági berendezések bebiztosítják a gép helyes
funkcióját, a munkazajok a legalacsonyabbra lettek
csökkentve, s az anyag gondos kiválasztása a gépet
maximálisan megbízhatóvá teszi.)
Szerelés B.ábra
A B.ábra leírása
1.
2.
3.
4.
5.
6.
7.
Markoló
Csavar
A kerék támasztó rámája
Hatszögű anyacsavar
Kerék
Haranganya
Tengely
Ezek a modelek kerekekkel és markolókkal vannak
forgalmazva. A kerekek és az illetékes rögzítő alkatrészek
dobozba vannak becsomagolva.
Szükséges szerszámok:
- közepes nagyságú kereszt csavarhúzó
- CH 8“ villás kulcs, vagy szabályozó kulcs
- kalapács
40
5
1.
2.
3.
4.
5.
A tengelyt tolja át a kerék támasztó rámáján. A
kerekeket erősítse a tengelyre. FONTOS: A kerekek
szerelésénél a meghosszabbított kerékfej a kerék
támasztó rámája irányába mutasson (lásd.3.ábra)
A tengely mindkét végére tegye rá a haranganyát és
kalapáccsal, enyhe ütögetéssel,erősítse fel.
A fűtőtestet helyezze a kerék támasztó rámájára.
Ügyeljen arra, hogy a fűtőtestben (hátul) a légvezeték
a kerekek felett legyen. Az üzemanyagtartály
peremén lévő nyílásokat illessze rá a kerék támasztó
rámáján lévő nyílásokra.
Az első és hátsó markolót tegye rá az
üzemanyagtartály peremére. A markolókat, az
üzemanyagtartály peremét és a kerék támasztó
rámáját kapcsolja össze csavar ok segítségével. Ezt
követően, az illetékes anyacsavarokat, szorítsa be
kézzel.
Mihelyt minden csavar rögzítve van, az anyacsavart
erősen szorítsa be, csavarhúzó segítségével.
Jelzések a gépen
A gyártmány biztonsága:
A gyártmány eleget tesz az
illetékes EU normák
követelményeinek
Tilalmak:
Tilos lakott területen
használni!
Tilos a dohányzás és nyilt
láng használata!
Biztonsági berendezések
Tilos letakarni!
A forrólevegős olajturbina lángja elektronikus ellenőrzés
alatt áll. Az esetben, ha üzemzavar áll be, az eletronikus
kontroll leállítja a gépet. Az esetben, ha a forrólevegős
olajturbina túlhevül, bekapcsolódik a túlhevülés elleni
termosztát és megszünteti az üzemanyag gépbe való
vezetését; mihelyt az égési tér hőmérséklete újra a
megengedett maximális hőmérsékletre csökken, a
termosztát automatikusan visszakapcsol. A forrólevegős
olajturbina ismételt üzembehelyezése előtt, feltétlenül meg
kell állapítani és el kell távolítani a túlhevülés okát. (pl. a
levegő be/kivezetéke el van dugulva, vagy megállt a
ventillátor). A berendezés ismételt bekapcsolásakor
feltétlenül tartsa be az „ÜZEMBEHELYEZÉS“ fejezetben
foglalt utasításokat.
Figyelmeztetés:
Üzembehelyezés
Figyelmeztetés/vigyázz
Figyelmeztetés! Veszélyes
magas feszültség!
Tilos a gép használata zárt
helységben!
Figyelmeztetés
tűzveszélyes anyagokra
Utasítások:
A forrólevegős olajturbina üzembehelyezése előtt ügyeljen
arra, hogy az áramkör paraméterei megfeleljenek a gép
tipuscímkéjén feltüntetett értékeknek.
Általános tilalom!
FIGYELMEZTETÉS:
Abban az áramkörben, melybe bekapcsolja a
forrólevegős olajturbinát, integrált hibaáram elleni
védőkapcsolónak (RCD) kell lennie.
Használat előtt olvassa el a
használati utasítást!
Környezetvédelem:
Tartsa be a szellőztetésre, stb. vonatkozó biztonsági
utasításokat.
A hulladékot úgy semmisítse
meg, hogy ne ártson a
környezetnek
Az üzemanyagtartályba töltsön gázolajat, majd a
tartály kupakját ismét zárja be.
A karton csomagolást,
megsemmísítésre, át lehet
adni hulladékgyűjtőbe
A fűtőtest tápláló kábelét, védő kontaktussal ellátott
konektorba kapcsolja be.
A gép üzembehelyezése:
Kapcsolja át az ON/OFF kapcsolót az ON szimbólummal
ellátott helyzetbe: a ventillátor megindul és néhány
másodperc múlva begyújtja a gépet.
Hibás és/vagy megsemmisített
villany, vagy elektromos
gépeket át kell adni az
illetékes gyűjtőtelepre.
A forrólevegős olajturbina első bekapcsolása esetén, vagy
ha hosszabb ideig nem használta, több másodpercig
tarthat, mig a gép beindul.
Csomagolás:
A gép kikapcsolása:
Az ON/OFF kapcsolót az OFF szimbólummal ellátott
helyzetbe teszi.
Védje nedvesség ellen!
A csomagolást felállított
helyzetben tartsa!
Interseroh-Recycling
41
6
Műszaki adatok:
5. Az
elektrosze
lep nem
működik.
Dugvilla
Súly
Fűtő teljesítmény
A turbina teljesítménye
Tartály köbtartalma
Üzemanyag szükséglet
5.
1. Nem
Ventillátor
elegendő
startol, a láng
égési
megjelenik,
levegő.
de füstöl
2. A használt
üzemanyag
nem tiszta,
vagy vizet
tartalmaz.
3. Az
üzemanyag
csőrendsze
rébe levegő
került.
4. Az égőben
nem
elegendő a
gázolaj.
5. Az égőben
túlságosan
sok a
gázolaj.
1. Az
A generátor
elektrosze
nem marad
lep
megállva.
tömítése
hibás.
2. A
ventillátor
termosztát
ja hibás.
A gép elején 1. Az égési
a láng kitör.
kamrába
elégtelen
levegő jut.
Jótállás
Jótállás időtartalma 12 hónap ipari használat esetén,
fogyasztó esetén 24 hónap, jótállás a készülék megvétele
napján kezdődik.
A jótállás kizárólag anyag vagy gyártási hibából eredő
hibákra vonatkozik. A garancia idő alatt történt reklamáció
esetén mellékelni kell az eredeti vételt igazoló nyugtát az
eladás dátumával.
Jótállás nem vonatkozik szakszerűtlen használatra pl.
készülék túlterhelése, idegen beavatkozás vagy tárgy
okozta sérülésekre, használati és szerelési útmutató be
nem tartására, normális kopásra.
Szállítás
FIGYELMEZTETÉS
A gép szállítása előtt:
A gépet, az előző fejezetben foglaltak szerint,
kapcsolja ki; kapcsolja ki az áramkörből a dugvilla
konektorból való eltávolításával, s a forrólevegős
generátort hagyja kihülni.
A berendezés emelése, vagy áthelyezése előtt,
bizonyosodjon meg arról, hogy az üzemanyagtartály
kupakja biztonságosan be van zárva. Ezt követően,
egyszerűen megfogja a gép markolóját és halad vele.
Üzemzavarok és eltávolításuk
Üzemzavar
A ventillátor
nem startol a
láng nem
jelenik meg.
Lehetséges
okok
1. Hiányzik a
tápforrás
2. A motor
tekercselése
ki van égve,
vagy el van
szakadva
1. A kapcsolás
Ventillátor
nem
startol, a láng
működik.
nem jelenik
2. A láng
meg, vagy
kontroll
azonnal
hibás.
kialszik.
3. A fotocella
nem
működik.
4. Az égőbe
nem jut olaj,
vagy nem
elegendő
mennyiség
ben.
2.
1.
2.
3.
1.
2.
3.
4.
5.
1.
2.
1.
Ellenőrizze a szivattyú
csatlakozást.
Ellenőrizze, nincs-e
levegő az üzemanyag
csővezetékében.
Ellenőrizze a cső és a
szűrő tömítését.
Tisztítsa ki a szórófejet,
szükség esetén cserélje
ki .
Ellenőrizze az áramköri
csatlakozást. Az
elektroszelepet tisztítsa
ki, szükség esetén
cserélje ki
Minden lehetséges
akadályt és dugulást
távolítson el a be/kilépő
levegő útjából.
Ellenőrizze a légvezeték
ellenőrző gyűrűjének a
helyzetét. Tisztítsa ki a
rekeszt.
A használt gázolajat
cserélje ki frissre.
Tisztítsa ki az olajszűrőt.
Ellenőrizze a cső és az
olajszűrő tömítését.
Ellenőrizze, a szivattyú
nyomásának az értékét.
Tisztítsa ki, vagy
cserélje ki a szórófejet.
Ellenőrizze a szivattyú
nyomásának az értékét.
Cserélje ki a szórófejet.
Cserélje ki az
elektroszelepet.
A ventillátor termosztátot
cserélje ki .
Ellenőrizze a ventillátort.
Ellenőrizze a levegő
vezetékét.
Viselkedés kényszerhelyzetben
Eltávolítás
1.
4.
Igyekezzen a balesetnek megfelelően első segélyt
nyújtani, s minél hamarabb biztosítson be orvosi
segítségét.
A sebesültet nyugtassa meg, s védje további balesettől.
Ellenőrizze a tápforrás
tulajdonságait.
Ellenőrizze a kapcsoló
működőképességét és
helyzetét.
Ellenőrizze az olvadó
biztosítékot.
Cserélje ki a motort
Ellenőrizze a gyújtó
kábel csatlakozását az
elektródához és a
transzformátorhoz.
Ellenőrizze az
elektródák helyzetét.
Ellenőrizze, tiszták-e az
elektródák. Cserélje ki a
gyújtó transzformátort.
Cserélje ki a gépet.
Tisztítsa ki, vagy
cserélje ki a fotocellát.
A DIN 13164 szabvány szerint, az esetleges balesetek
esetére, a munkahelyen mindig kéznél legyen az
elsősegély készlet. Azt, amit a készletből kivesz,
azonnal vissza kell pótolni.
Az esetben, ha segítséget hív, az alábbi adatokat
jelentse be:
1.
2.
3.
4.
A baleset színhelye
A baleset típusa
Sebesültek száma
A sebesülés típusai
Megsemmisítés
A berendezés megsemmisítése a gépen elhelyezett
piktogrammokból olvasható le. Az egyes jelzések értelmét
a „Jelzések“ fejezetben találja meg.
42
7
A csomagolás megsemmisítése
A csomagolás védi a gépet szállítás alatti megrongálódás
ellen. A csomagolás anyaga az ökológiai szempontok és
megsemmisítési lehetőségek szerint lett kiválasztva, tehát
reciklálható.
A csomagolóanyag körforgalomba való visszatérése
nyersanyagot takarít meg és csökkenti a hulladék
mennyiségét.
A csomagolóanyag egyes részei (pl. fólia, polisztirén),
veszélyesek lehetnek gyerekek számára. Fulladás
veszélye fenyeget!
Tehát a csomagolóanyag illetékes darabjait raktározza
olyan helyen, ahová nem juthatnak gyerekek, s minél
előbb semmisítse meg.
Karbantartás és raktározás
A levegő nyílását és a gép korpuszt tartsa por és
szennyeződésmentes állapotban.
Tisztításhoz puha ruhát és szappanos vizet használjon.
A berendezés tisztításához ne használjon éles
segédeszközöket.
Akadályozza meg, hogy a gép agresszív tisztító szerekkel
kerüljön kapcsolatba. Ne használjon agresszív, illanó és
maró mosószereket.
A berendezést védje nedvesség és por ellen.
Az esetben, ha a gépet hosszabb ideig nem használja,
takarja le és tegye száraz, biztonságos, gyerekek számára
hozzáférhetetlen helyre.
A használhatatlan akkumulátorokat adja át
autoszervízekbe, speciális gyűjtőtelepeken, vagy
veszélyeshulladék - gyűjtő udvarokban.
Vigyázz:
Követelmények a gép kezelőjére
Tilos a gépen karbantartást végezni az esetben, ha a
fűtőtest be van kapcsolva az áramkörbe, működik,
vagy még forró. A figyelmeztetés be nem tartása
esetén komoly égési sebesülések és áramütés
veszélye fenyeget.
A gép kezelője, használat előtt, figyelmesen olvassa el a
használati utasítást.
Szakképzettség
Rendszeres karbantartás:
A gép használatához elegendő szakember felvilágosítása
resp. a használati utasítással való megismerkedés.
Speciális képzés nem szükséges
A gép részei
Minimális korhatár
Üzemanyagtar
tály (F.ábra)
A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak.
Kivételt képez a fiatalkorúak foglalkoztatása szakképzés
alatt, az oktató felügyelete mellet, szakképzettség
elsajátítása érdekében.
Levegő szűrő
(G.ábra)
Minden 500 munkaóra elteltével, vagy
szükség esetén, mossa ki vízzel és
szappannal és szárítsa meg.
Képzés
Égési szűrő
(E.ábra)
A fűtési szezón alatt kétszer, vagy
szükség esetén, ki kell tisztítani.
Gyújtó
elektródák
(C.ábra)
Ellenőrizze minden 500 munkaóra
elteltével,az elektródák távolsága
4-5 mm legyen.
A ventillátor
lapátkái
Minden szezónban, vagy szükség
esetén tisztítsa meg. A ventillátor
kerekén lévő csavarokat kézzel
szorítsa be.
Motor
Karbantartás nélküli, állandó kenéssel.
A gép használatához elegendő szakember felvilágosítása
resp. a használati utasítással való megismerkedés.
Speciális képzés nem szükséges.
Szervíz
Vannak műszaki kérdései? Reklamáció? Szüksége van
pótalkatrészekre, vagy használati utasításra?
Honlapunkon www.guede.com-on, a Szerviz fejezetben,
gyorsan és bürokráciát kizárva segítségére leszünk.
alternatív elérhetőségünk:
E- mail:[email protected]ítsenek, hogy
segíthessünk Önöknek. Ahhoz, hogy esetleges reklamáció
esetén berendezését identifikálhassuk, szükségünk van a
széria számra, megrendelési számra és a gyártási évre.
Ezeket az adatokat megtalálja gépe típuscímkéjén. Annak
érdekében, hogy ezek az adatok állandóan a keze
ügyében legyenek, kérem, írja be az alábbi táblázatba.
Gyakoriság
Minden 150 – 200 munkaóra
elteltével, vagy szükség esetén,
öblítse ki .
Széria szám:
Megrendelési szám:
Gyártási év:
Tel.:
Fax:
E-Mail:
+49 (0) 79 04 / 700-360
+49 (0) 79 04 / 700-51999
[email protected]
43
8
Uvod
Splošna varnostna navodila
Še pred uporabo naprave natančno preberite priložena
navodila za uporabo in varnostne napotke; le tako bo Vaša
naprava služila dolgo časa svojemu namenu. Priporočamo
pa tudi, da navodila shranite na varno mesto, da jih lahko
vedno in ponovno uporabite, kadar jih boste potrebovali. V
okvirju stalnega izboljševanja in razvijanja naših izdelkov si
pridržujemo pravico do tehničnih sprememb izdelka.
Ta dokument se smatra za original priloženih navodil
za uporabo.
Natančno preberite navodila, ki jih držite v roki. Seznanite
se z nastavitvami in s pravilno uporabo naprave. Navodila
za uporabo shranite na varno mesto za kasnejšo rabo!
Varno delo
Vaše delovno mesto mora biti pospravljeno!
Nered na delovnem mestu lahko privede do nesreče.
Upoštevajte vplive okolja.
Naprave ne izpostavljajte dežju.
Naprave ne uporabljajte v vlažnem ali mokrem okolju.
Poskrbite za dobro razsvetljavo.
Naprave ne uporabljajte v bližini vnetljivih tekočin ali
plinov.
Opis naprave
Profesionalna zmogljiva oljna turbina na vroči zrak za
ogrevanje in sušenje v gradbeništvu, poljedelstvu in
skladiščnih prostorih.
Uporabljajte le v dobro prezračenih prostorih !
Druge osebe naj stojijo v varni razdalji!
Druge osebe, predvsem pa otroci naj se ne dotikajo
naprave in kabla. Vedno naj se nahajajo v varni razdalji od
delovnega mesta.
Ogreva samo na dizelski pogon. Naprava je opremljena z
elektronskim vžigom. Trup je izdelan iz žlahtnega jekla z
masivnim podvozjem in enostavnim delovanjem.
Napravo shranjujte na varnem!
Naprave, ki jih ne uporabljajte, shranjujte v suhem in
zaprtem prostoru, izven dosega otrok.
Izvzemanje iz ovitka
Ovitek, v katerem je bil izdelek shranjen zaradi transporta,
pospravite ločeno od naprave.
Grelnik vzemite iz škatle.
Preverite, če se naprava pri transportu slučajno ni
poškodovala. V kolikor je grelnik poškodovan, obvestite o
tem prodajalca, pri katerem ste napravo kupili.
Ne preobremenjujte naprave!
Napravo uporabljajte v okviru njene zmogljivosti.
Stojte pravilno in v ravnotežju!
Ne uporabljajte naprave v namen, kateremu ne služi.
Negujte svojo napravo!
Upoštevajte vzdrževalne predpise in navodila.
Redno preverjajte kabel naprave; morebitno zamenjavo
poškodovanega kabla prepustite raje strokovnjakom.
Redno preverjajte podaljške in jih zamenjajte, ko so
poškodovani.
Opis naprave (slika A)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Izhod vročega zraka
Trup naprave
Izhod zraka za grelnik
Rezervoar za gorivo
Električni kabel
Stikalo ON/OFF s diodo
Stranski ščitnik
Odprtina/pokrov rezervoarja
Spodnji pokrov
Bodite previdni.
Pazite, kako delate. Pri delu bodite zbrani. Ne uporabljajte
stroja, če ste utrujeni.
Tehnični podatki
OPOZORILO!
Uporaba druge opreme je lahko potencialni povzročitelj
poškodb.
GD 20 l
Popravilo naprave prepustite strokovnjakom!
Napetost in frekvenca:
Zmogljivost ogrevanja:
Poraba goriva:
Vstopna zmogljivost:
Tlak :
Zmogljivost turbine:
Vsebina rezervoarja:
Teža:
Kataloška številka:
Ta naprava odgovarja primernim varnostnim ukrepom.
Napravo lahko popravlja le strokovnjak električar in
uporablja le originalne dele; nestrokovno rokovanje ali
poseganje v napravo je za uporabnika nevarno.
230 V, 50 Hz
20 kW
ca. 1,85 l/h
180 W/0,87 A
0,75 barov
3
560 m /h
24 l
22,5 kg
85101
Varnostni napotki in specifične lastnosti naprave
OPOZORILNI NAPOTKI
POMEMBNO: Pred montažo, rokovanjem in
vzdrževanjem tega grelnika natančno in v celoti
preberite ta navodila. Nestrokovna uporaba naprave
lahko povzroči hude poškodbe ali celo smrt zaradi
opeklin, požara, eksplozije ali zastrupitve z ogljikovim
monoksidom.
! POZOR: Zastrupitev z ogljikovim monoksidom je
smrtno nevarna!
GD 30 l
Napetost in frekvenca:
Zmogljivost ogrevanja:
Poraba goriva:
Vstopna zmogljivost:
Tlak :
Zmogljivost turbine:
Vsebina rezervoarja:
Teža:
Kataloška številka:
230 V, 50 Hz
30 kW
ca. 2,37 l/h
180 W/0,87 A
0,65 barov
3
560 m /h
32 l
25,5 kg
85103
Zastrupitev z ogljikovim monoksidom: Prvi znaki
zastrupitve z ogljikovim monoksidom so podobni gripi:
glavobol, vrtoglavica in/ali slabost. V kolikor te simptome
zaznate lahko to pomeni, da vaš grelnik najverjetneje ne
deluje pravilno. Takoj zapustite prostor! Pustite grelnik
strokovnjaku, da ga pregleda. Nekatere osebe so bolj
dovzetne vplivu ogljikovega monoksida od drugih: npr.
nosečnice, osebe obolele s srčnimi oz. dihalnimi boleznimi
ali z anemijo, osebe pod vplivom alkohola in osebe, ki
44
delajo v višinah. Prepričajte se, če ste prebrali vse napotke
glede vzdrževanja in jih pravilno dojeli. Ta navodila
shranite na varno za poznejšo rabo. Navodila služijo kot
vodič za strokovno rokovanje in uporabo s to napravo.

Uporabljajte samo dizel, da preprečite morebiten
požar ali eksplozijo. V nobenem primeru ne
uporabljajte bencina, nafte, barvnih razredčil,
alkohola ali druge lahko vnetljive snovi.
Gorivo:
a) Osebje, ki doliva gorivo, mora biti izurjeno in povsem
seznanjeno z napotki proizvajalca in dodatnimi
smernicami za varno dolivanje goriva v grelnike.
b) Kot gorivo je priporočen le dizel.
c) Vsak plamen, vključno s tistim, ki služi le za vžig
odpihnite, saj se mora trup naprave pred dolivanjem
goriva ustrezno ohladiti.
d) Še pred dolivanjem goriva preverite krogotok goriva
in priključke na napravi, če so zatesnjeni. Morebitne
netesne dele popravite še preden napravo uporabite
oziroma spravite v pogon.
e) V objektih, v bližini grelnika shranjujte le običajno
dnevno dozo goriva. Večje zaloge goriva shranjujte
izven objekta.
f)
Vsa skladišča za gorivo morajo biti vsaj 762
oddaljena od grelnikov, gorilnikov, varilnih strojev in
podobnih virov vžiga (izjema: rezervoar za gorivo,
vgrajen v grelniku).
g) Po možnosti se skladiščenje goriv omeji samo na
področja, v katerih talna konstrukcija preprečuje
kopičenje izteklega goriva, da se gorivo ne vžge
zaradi morebitnih globoko uskladiščenih virov vžiga.
h)

Grelniki, ki se uporabljajo v bližini ojačevalnih mrež,
ponjav ali drugih kritin, se morajo nahajati v varni
razdalji od omenjenih materialov. Priporočeno
najmanjše odstopanje je 305 cm. Hkrati se priporoča
uporaba kritin, odpornih na ogenj. Na ogenj odporne
kritine morajo biti varno pritrjene, da so zavarovane
pred vžigom, ter da se prepreči dotik in premik
grelnika v primeru sukovitega vetra.

Uporabljajte le v dobro prezračenih prostorih. Pred
uvedbo v pogon mora biti za hlajenje stroja z grelno
zmogljivostjo 100.000 BTU/h dimenzija prezračevalne
odprtine najmanj 2800 cm2, ki mora biti neposredno
povezana z zunanjim zrakom.

Uporabljajte le na mestih brez prisotnosti vnetljivih
hlapov oz. visok delež prašnih delcev.

Priključujte le na napetost in frekvenco, ki sta
navedeni na tipski etiketi.

Vedno uporabljajte pravilno ozemljen podaljševalni
kabel s tri elektrodnim vtičem.



Otroci in domače živali morajo biti v varni razdalji od
grelnika.

V kolikor grelnika ne uporabljate, izvlecite vtič iz
vtičnice.

Ne uporabljajte grelnika v stanovanjskih prostorih in
spalnicah.

Nikoli ne omejujte vstopa oz. izstopa zraka na zadnji
oz. na sprednji strani naprave.

V kolikor je naprava še vroča, če deluje oz. če je
priključena na električno omrežje, je ne prenašajte, se
je ne dotikajte in niti je ne vzdržujte oz. ne dolivajte
gorivo.

Na sprednjo in zadnjo stran trupa ne montirajte
nobenih cevi.
Uporaba tovrstnega grelnika za proslave in podobne
akcije, kot tudi za ogrevanje hlevov je strogo
prepovedano!
Uporaba v skladu z namenom
Oljne turbine serije GD na vroči zrak uporabljajte izključno
samo za ogrevanje oz. sušenje v dobro zračenih prostorih
ali v suhem zunanjem okolju ter v varni razdalji od
vnetljivih materialov oz. živali. Medtem ko deluje, mora
naprava stati stabilno na vodoravni podlagi. Kot gorivo je
dovoljen le dizel.
Splošne informacije:

Nikoli ne uporabljajte grelnika v bližini bencina,
barvnih razredčil ali drugih lahko vnetljivih hlapov.
Pri uporabi tega grelnika upoštevajte vse krajevno
veljavna določila in predpise.
Grelnik premeščajte na skladiščite v vodoravnem
položaju, da preprečite slučajno iztekanje goriva.
POZOR:
Uporabljajte le dizel, da preprečite morebiten požar ali
eksplozijo.
Gorivo skladiščite v skladu s krajevno veljavnimi
predpisi.


(Pri seriji GD smo zaradi varnosti, načina delovanja in
uporabnosti naprav, upoštevali sledeče kriterije: Varnostne
naprave zagotavljajo pravilno delovanje, hrupnost je
znižana na minimum; natančna izbira materialov iz
katerega so izdelane, jim daje uporabniško zanesljivost).
Montaža slika B
Opis slika B
1. Ročaj
2. Vijak
3. Prislonski okvir kolesa
4. Šesterokotna matica
5. Kolo
6. Prevlečena matica
7. Os
Ti modeli se dobavljajo s kolesi in ročaji. Kolesa, ročaji in
ustrezni pritrdilni elementi so shranjeni v škatli.
Orodje, ki ga potrebujete:
- srednje velik križni izvijač
- CH 8“ montažni ključ ali ključ za nastavitev
- kladivo.
1.
Minimalno odstopanje od vnetljivih snovi in oseb:
izpušna odprtina: 300 cm po strani, zgoraj in od
zadaj: 200 cm. (Glej sliko D)
2.
Kot preventivni ukrep za preprečevanje morebitnega
požara mora vroča oz. delujoča naprava stati na ravni
in varni površini.
3.
45
Os napeljite skozi naslonski okvir kolesa. Kolesa
pritrdite na os. POMEMBNO: Pri montaži koles:
podaljšani naboj kolesa mora biti obrnjen v smeri
naslonskega okvirja kolesa (glej sliko 3).
Na vsak konec osi namestite prevlečeno matico in jo
pritrdite s kladivom (z rahlimi udarci).
Grelnik namestite na naslonski okvir kolesa. Pri tem
pazite, da bo dovod zraka za grelnik (zadaj) nad
kolesi. Odprtine na prirobnici rezervoarja za gorivo
namestite na odprtine naslonskega okvirja kolesa.
4.
5.
Sprednji in zadnji ročaj namestite na prirobnico
rezervoarja za gorivo. Vijake napeljite skozi ročaje,
naprej skozi prirobnico rezervoarja za gorivo in skozi
naslonski okvir kolesa. Ko namestite prvi vijak,
pritrdite ustrezno matico z roko.
V kolikor so priviti vsi vijaki, matice privijte.
Ne pokrivaj!
Opozorilo:
Varnostna naprava
Oljna turbina na vroči zrak ima elektronsko kontrolo
plamena. V kolikor pride pri delovanju do morebitne
okvare, se stroj samodejno zaustavi. V kolikor je turbina
pregreta, termostat poskrbi za izklop zaradi pregretja s
tem, da prekine dovod goriva; termostat se samodejno
vrne nazaj, ko temperatura v vžigalni komori pade pod
dovoljeno najvišjo vrednost. Pred ponovno uvedbo turbine
v pogon poiščite vzrok za pregrevanje in ga odpravite (npr.
če se zamaši vstop in izstop zraka oz. če se zaustavi
ventilator). Za ponovni zagon naprave upoštevajte
navodila v poglavju »UVEDBA V POGON«.
Opozorilo/previdno
Opozorilo pred nevarnostjo
električnega udara
Ne uporabljaj naprave v
zaprtem prostoru!
Izogibajte se stiku z
vnetljivimi snovmi
Ukazi:
Splošni znak prepovedi
Uvedba v pogon
Pred uvedbo oljne turbine v pogon oz. pred priključitvijo na
električno omrežje preverite, če se parametri vira
električne energije ujemajo s parametri, ki se nahajajo na
tipski etiketi naprave.
Pred uporabo natančno
preberite navodila za
uporabo
Varovanje bivanjskega okolja:
Odpadke odvrzite odgovorno tako da ne škodujete
bivanjskemu okolju
OPOZORILO:
V krogotok, na kateri je oljna turbina priključena, mora
biti vgrajeno tudi varnostno stikalo za primer nihanja
napetosti (RCD).
Upoštevajte vse varnostne napotke v zvezi s pravilnim
prezračevanjem itd..
Kartonski ovitek je
namenjen za reciklažo,
odnesite ga v surovino.
Poškodovane in/ali dotrajane
električne naprave oddajte v
surovino ali na ustrezno
mesto.
V rezervoar za gorivo nalijte dizel. Pokrov rezervoarja
zaprite.
Električni kabel grelnika priključite v standardno
vtičnico na zidu z ustrezno varovalko.
Ovitek:
Za uvedbo stroja v pogon storite sledeče:
vklopite stikalo »ON/OFF« v položaj z oznako »ON«:
ventilator steče in čez nekaj trenutkov poskrbi za vžig.
Zavarujte pred vlago.
Ovitek mora stati navpično.
Ob prvem zagonu oz. v primeru neuporabe dalj časa,
lahko vžig turbine traja dalj časa.
Da izklopite stroj, storite sledeče:
izklopite stikalo »ON/OFF« v položaj z oznako »OFF«:
Interseroh-RecyclingReciklaža
Oznaka
Tehnični podatki :
Varnost izdelka:
Priključek
Teža
Zmogljivost ogrevanja
Zmogljivost turbine
Vsebina rezervoarja
Poraba goriva
Naprava odgovarja
standardom EU
Prepovedi:
Ne uporabljajte v
stanovanjskih poslopjih!
Uporaba odprtega ognja in
kajenje sta prepovedana!
46
Garancija
Garancija traja 12 mesecev v primeru industrijske rabe ali
24 mesecev pri potrošniku in se začne na dan prodaje
naprave.
4.
5.
Garancija velja le za tovarniške napake oz. napake,
nastale na materialih, iz katerih je naprava izdelana. Če
zahtevate popravila v okviru garancije vedno priložite
veljaven račun, ki mora vsebovati datum prodaje in podpis
prodajalca.
Generator ne
miruje
Garancija ne velja, v kolikor napravo uporablja oseba, ki ni
strokovno usposobljena, ali če do okvare pride zaradi
nestrokovnega posega v napravo ali stika s tujki oz.
neupoštavanja navodil ter kot posledica običajne uporabe.
1.
2.
Transport
Kadar gori – 1.
plamen uhaja
od spredaj
ven.
OPOZORILO
Pred prevažanjem/prenašanjem naprave:
Napravo izklopite tako, kot je opisano v prejšnjem
odstavku: vtič izvlecite iz vtičnice in pustite generator
naprave, da se ohladi.
napeljavi
za gorivo
je zrak.
Zmanjkuje
dizla v
gorilniku.
Preveč
goriva
(dizla) v
gorilniku.
Tesnilo
elektroventila je
poškodova
no.
Termostat
ventilatorja
je
pokvarjen.
Premalo
zraka v
žgalni
komori.
3.
4.
5.
1.
2.
1.
Preverite tesnost cevi in
tesnilo oljnega filtra.
Prevrite tlak v črpalki.
Šobo očistite ali
zamenjajte z novo.
Prevrite tlak v črpalki.
Šobo zamenjajte z novo.
Trup elektroventila
zamenjajte z novim.
Termostat ventilatorja
zamenjajte z novim.
Preverite ventilator.
Preverite dovod zraka.
Ukrepi v zasilnih primerih
Preden dvignete oz. premestite napravo se prepričajte, če
je pokrov rezervoarja dobro zaprt.
Napravo enostavno dvignite za ročaj in prepeljite drugam.
Odpravljanje morebitnih napak
Poškodovani osebi začnite čimprej dajati ustrezno prvo
pomoč in pokličite zdravnika specialista v najkrajšem
možnem času.
Zavarujte jo pred drugimi nevarnostmi in jo pomirite.
Okvara
Ventilator se
ne vključi,
plamen ne
zagori.
Zaradi morebitne nezgode mora biti na delovnem
mestu vedno pri roki škatla prve pomoči kot narekuje
standard DIN 13164. Material, ki ga porabite,
nemudoma dopolnite.
V kolikor potrebujte pomoč,
sporočite sledeče podatke:
Možen vzrok
1. Manjka vir
napajanja
2. Navitje
motorja je
prežgano
oz.
pretrgano.
Ventilator se 1. Ne deluje
vključi a
vžig.
plamen ne
2. Nadzor
zagori oz.
plamena
takoj ugasne.
je v okvari.
3. Fotocelica
ne deluje
4. V gorilnik
sploh ne
priteka ali
teče
premajhna
količina
olja.
5. Elektroven
til ne
deluje.
Ventilator se
zažene,
plamen
zagori,
vendar uhaja
dim.
1.
2.
3.
Rešitev
1. Preverite lastnosti vira
el. energije. Preverite
delovanje in položaj
stikala.
Preverite topljivo
varovalko.
2. Zamenjajte motor
1. Preverite priključke
kablov za vžig na
elektrode in
transformator. Preverite
položaj elektrod.
Preglejte elektrode, če
so čiste. Transformator
vžiga zamenjajte z
novim.
2. Napravo zamenjajte z
novo
3. Očistite ali zamenjajte
fotocelico z novo.
4. Preverite povezavo
črpalka – motor.
Preverite prisotnost
zraka v rezervoarju za
gorivo. Preverite cevi in
tesnila filtrov. Očistite
šobo in jo po potrebi
zamenjajte z novo.
5. Preverite priključek na
omrežje. Elektro-ventil
očistite po potrebi
zamenjajte z novim.
Zmanjkuje 1.
zraka,
namenjen
ega za
vžig.
Uporabljen
o gorivo je
umazano
2.
ali vsebuje
vodo.
V
1.
2.
3.
4.
Kraj nezgode
Vrsta nezgode
Število ranjenih oseb
Vrsta poškodbe
Odstranjevanje
Napotki za odstranjevanje izhajajo iz ideogramov, ki se
nahajajo na napravi oziroma na ovitku. Njihov pomen je
razložen v poglavju »Oznake na napravi«.
Način odstranjevanja ovitka
Ovitek ščiti napravo, da se med transportom ne poškoduje.
Ovitek izbiramo glede na način njegove ponovne uporabe
ali načina odlaganja. Večinoma je embalaža namenjena za
reciklažo.
Ponovna uporaba ovitka kot surovine zmanjšuje stroške
nastale z odstranjevanjem odpadkov.
®
Deli ovitka (npr. folije, Styropor ), so lahko nevarni za
otroke. Obstaja nevarnost zadušitve!
Dele ovitka shranjujte izven dosega majhnih otrok; čimprej
jih odstranite.
Stare akumulatorje odnesite v avto-servis, na
posebna odlagališča tovrstnih odpadkov ali v
surovino.
Odstranite morebitne
ovire, ki bi lahko
zamašile dovod oz.
odvod zraka. Preverite
položaj kontrolnega
obročka na priključku
zraka. Zaslonko očistite.
Star dizel zamenjajte z
novim. Očistite oljni
filter.
Zahteve, ki jih mora spolnjevati uporabnik
Uporabnik je pred uporabo naprave dolžan natančno
prebrati navodilo za uporabo.
47
Izobrazba
Redno vzdrževanje:
Za uporabo ni potrebna nobena posebna izobrazba, razen
strokovnih napotkov v zvezi z uporabo naprave.
Del
Rezervoar za
gorivo (slika F)
Pogostost
Izpirajte vsakih 150 – 200 delovnih ur
ali po potrebi
Zračni filter
(slika G)
Vsakih 500 delovnih ur ali po potrebi
operite z vodo in milom ter dobro
posušite.
Filter za gorivo
(slika E)
Očistite dvakrat v sezoni ali po potrebi.
Minimalna starost
Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16.
leto starosti. Izjema so mladoletniki, ki se kot vajenci
udeležijo del z namenom, da se naučijo pravilne uporabe;
morajo pa biti pod stalnim nadzorom učitelja.
Šolanje
Elektrode za vžig Preverjajte vsakih 500 obratovalnih ur,
(slika C)
oddaljenost 4-5 mm.
Glede pravilne uporabe se posvetujte z izkušeno osebo in
natančno preberite navodilo za uporabo. Posebno šolanje
zato ni potrebno.
Servis
Ali imate tehnična vprašanja? Reklamacijo? Ali
potrebujete rezervne dele ali nova navodila za
uporabo?
Na naši spletni strani www.guede.com Vam bomo
v oddelku Servis hitro pomagali. Prosimo, pomagajte nam,
da bomo lahko mi pomagali vam. Da lahko Vašo napravo
v primeru reklamiranja identificiramo, prosimo, da nam
pošljete serijsko številko, št. naročila in leto izdelave. Vse
navedene podatke boste našli na tipski etiketi. Da imate
vse navedene informacije pri roki, jih prosim vnesite tu:
Serijska številka:
Številka naročila:
Leto izdelave:
Telefon:
Telefaks:
E-pošta:
+49 (0) 79 04 / 700-360
+49 (0) 79 04 / 700-51999
[email protected]
Vzdrževanje in skladiščenje
Odprtino za zrak in trup morata biti brez prahu in čista.
Za čiščenje uporabljajte mehko krpo in blago milnico.
Preprečite neposreden stik jedkih čistilnih sredstev in
naprave. Ne uporabljajte ostrih, hlapljivih ali jedkih čistilnih
sredstev.
Napravo ustrezno zaščitite pred vlago in prahom.
Kadar je ne uporabljate, napravo pokrijte in jo shranite na
suho in varno mesto, izven dosega otrok.
Opozorilo:
Kadar naprava deluje, je priključena na el. omrežje ali
je še vroča, je ne vzdržujte. Neupoštevanje tega
napotka lahko povzroči hude opekline ali električni
udar.
48
Lopatice
ventilatorja
Očistite vsako sezono ali po potrebi,
vijak kolesa na ventilatorju privijte z
roko.
Motor
Vzdrževanje ni potrebno; mazanje
poteka samodejno.
EG-KONFORMITÄTSERKLÄRUNG
AZONOSSÁGI NYILATKOZAT EU
Hiermit erklären wir, dass die nachfolgend
bezeichneten Geräte aufgrund ihrer Konzipierung und
Bauart sowie in den von uns in Verkehr gebrachten
Ausführungen den einschlägigen, grundlegenden
Sicherheits- und Gesundheitsanforderungen der EGRichtlinien entsprechen. Bei einer nicht mit uns
abgestimmten Änderung der Geräte verliert diese
Erklärung Ihre Gültigkeit.
Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari
termék, koncepciója és tervezése, az általunk forgalomba
kerülő kivitelezésben, megfelel az EU illetékes biztonsági
és higiéniai szabályzatok alapkövetelményeinek. A gépen,
a velünk való konzultáció nélkül végzett változások esetén,
a jelen nyilatkozat érvényességét veszti.
EC-DECLARATION OF CONFORMITY
We, hereby declare the conception and construction of the
below mentioned appliances correspond - at the type of
construction being launched - to appropriate basic safety
and hygienic requirements of EC Directives. In case of any
change to the appliance not discussed with us the
Declaration expires.
DECLARATION CE DE CONFORMITE
Nous, Déclarons par la présente que les appareils indiqués
répondent du point de vue de leur conception,
construction ainsi que de leur réalisation mise sur le
marché, aux exigences fondamentales correspondantes
des directives de la CE en matière de sécurité et d’hygiène.
Cette déclaration perd sa validité après une modification
de l’appareil sans notre approbation préalable.
PROHLASENI O SHODE EU
Tímto prohlašujeme my, že koncepce a konstrukce
uvedených přístrojů v provedeních, která uvádíme do
oběhu, odpovídá příslušným základním požadavkům
směrnic EU na bezpečnost a hygienu. V prípade zmeny
prístroja, ktorá s nami nebola konzultovaná, stráca toho
vyhlásenie svoju platnosť.
VYHLASENIE O ZHODE EÚ
Týmto vyhlasujeme my, že koncepcia a konštrukcia
uvedených prístrojov vo vyhotoveniach, ktoré uvádzame
do obehu, zodpovedá príslušným základným požiadavkám
smerníc EÚ na bezpečnosť a hygienu. V případě změny
přístroje, která s námi nebyla konzultována, ztrácí toho
prohlášení svou platnost.
EG-CONFORMITEITVERKLARING
Hiermede verklaren wij, dat de genoemde machine, op
grond van zijn ontwerp en bouwwijze, evenals de door
ons in omloop gebrachte uitvoeringen, aan de
desbetreffende
fundamentele
veiligheidsen
gezondheidverordeningen van de EG-richtlijnen voldoen.
Bij een niet met ons overeengekomen wijziging aan
het apparaat verliest deze verklaring haar geldigheid.
DICHARAZIONE DI CONFORMITÁ CE
Dichiariamo con il presente noi, che la concezione e
costruzione degli apparecchi elencati, nelle realizzazioni
che stiamo introducendo alla vendita, sono conforme ai
requisiti principali delle direttive CE sulla sicurezza ed
igiene. Nel caso della modifica dell’apparecchio da noi
non autorizzata, la presente dichiarazione perde la
propria validità.
IZJAVA O SUKLADNOSTI EU
Temeljem ove izjave, mi, proglašavamo da dole navedeni
uređaji, u pogledu njihove koncepcije i konstrukcije kao i u
pogledu izvedbi koje smo uveli u promet, ispunjavaju
odgovarajuće osnovne zahtjeve u vezi sigurnosti i zdravlja
prema smjernicama EU. Ako dođe do izmjene uređaja bez
naše suglasnosti, ova Izjava postaje nevažećom.
IZJAVA O ISTOVETNOSTI EU
S tem izjavljamo, da koncepcija in zgradba spodaj
navedenih naprav v izvedbah, ki jih uvajamo na trg,
odgovarja ustreznim osnovnim predpisom smernic EU za
varnost in higieno. V primeru spremembe naprave, o kateri
se niste posvetovali z nami, ta izjava izgubi svojo
veljavnost.
DECLARAŢIE DE CONFORMITATE UE
Prin prezenta declarăm că concepţia şi construcţia
utilajelor de mai jos, în execuţia în care sunt date în
circulaţie, corespund exigenţelor de bază ale directivelor
UE referitoare la siguranţă şi igienă. În cazul unei modificări
pe utilaj care nu a fost consultată cu noi, această declaraţie
îşi pierde valabilitatea.
ДЕКЛАРАЦИЯ ЗА СХОДСТВО С ЕС
С това декларираме ние, че концепцията и
конструкцията на долупосочените уреди в изпълнения,
които пускаме в обръщение, отговарят на съответните
изисквания на инструкциите на ЕС за безопасност и
хигиена. В случай на изменение на уреда, което не е
било консултирано с нас, тази декларация губи своята
валидност.
IZJAVA O SUKLADNOSTI EU
Temeljem ove izjave, mi, proglašavamo, da dole navedeni
uređaji, u pogledu njihove koncepcije i konstrukcije kao i u
pogledu izvedbi koje smo uveli u promet, ispunjavaju
odgovarajuće osnovne direktive bezbjednosti i zdravlja
prema smjernicama EU. Ako dođe do promjena na uređaju
bez naše suglasnosti, ova Izjava postaje nevažećom.
DEKLARACJA ZGODNOŚCI UE
Niniejszym oświadczamy, my że koncepcja i konstrukcja
przedstawionych poniżej urządzeń w wersji, która jest
wprowadzona do obiegu, odpowiada stosownym podstawowym
wymogom
dyrektyw
UE
dotyczących
bezpieczeństwa i higieny. Niniejsza deklaracji przestaje
obowiązywać w przypadku zmiany urządzenia, która nie
została z nami skonsultowana.
AB UYGUNLUK BEYANNAMESİ
Beyan ederiz ki aşağıda belirtilen piyasaya sürdüğümüz
modellerin tasarım ve yapıları itibariyle güvenlik ve hijyen
ile ilgili AB yönetmeliklerine uygun olduğunu beyan
ederiz. Aletlerde bize danışılmadan yapılacak bir değişiklik
durumunda işbu beyanname geçerliğini yitirir.
Artikelnummer / Bezeichnung der Geräte
Article No. / Machine description | N° de commande /
Désignation de l’appareil | Obj. č. / Označení přístrojů | Obj. č. /
Označenie prístrojov | Artikel nr. / Benaming van de machine |
Cod. ord. / Identificazione degli apparecchi | Megrendelési
szám. / A gép jelzése | Kat br. / Oznaka uređaja | Nar. št. /
Označitev naprav | Nr. com. / Însemnarea maşinilor | Заявка №.
/ Обозначение на уредите | Kat br. / Oznaka uređaja | Nr zam.
/ Oznaczenie urządzenia | Ürün no. / Cihaz bilgileri
Ölheizgebläse GD 20 I #85101
Ölheizgebläse GD 30 l #85103
Einschlägige EG-Richtlinien
Appropriate EU Directives | Directives de la CE applicables |
Prohlášení o shodě EU | Vyhlásenie o zhode EÚ |
Desbetreffende EG-Richtlijnen | Direttive CE applicabili |
Illetékes EU előírások | Primjenjive smjernice EU | Uporabne
smernice EU | Directivele UE aferente | Съответни наредби на
ЕС | Primjenjive smjernice EU | Stosowne dyrektywy UE | İlgili
AB yönetmelikleri
2006/95 EC
GÜDE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland
Joachim Bürkle
Technische Dokumentation
Technical documentation | gérant Documents techniques |
Technická dokumentace | Technická dokumentácia |
Technische documentatie | Documentazione tecnica | Műszaki
dokumentáció | Tehnička dokumentacija | Tehnična
dokumentacija | Documentaţie tehnică | Техническа
документация | Tehnička dokumentacija | Dokumentacja
techniczna | Teknik dokümentasyon
Helmut Arnold
Geschäftsführer
Managing Director | Titre du signataire | jednatel | konateľ |
bedrijfsleider | Amministratore delegato | ügyvezető igazgató |
direktor | direktor | administrator | управител | direktor |
Durektor | Şirket temsilcisi
2004/108 EC
Wolpertshausen, 2010-08-16
Angewandte harmonisierte Normen
Harmonised standards used | Normes harmonisées applicables
| Použité harmonizované normy | Použité harmonizované
normy | Gebruikte harmoniserende normen | Applicate norme
armonizzate | Használt harmonizált normák | Primijenjeni
harmonizirani standardi | Uporabljeni usklajeni standardi |
Norme armonizate folosite | Използвани хармонизирани
норми | Primijenjeni harmonizirani standardi | Wykorzystane
zharmonizowane normy | Kullanılan uyum normları
EN 60335-2-102:2006
EN 60335-1:2002+A11+A1+A12+A2+A13
EN 62233:2008
EN 60730-1:2000:A1+A2+A11+A12+A13+A14+A15+A16
EN 60730-2-5:2002+A1:2004+A11:2005
GÜDE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland
Tel.: +49-(0)7904/700-0
Fax.: +49-(0)7904/700-250
eMail: [email protected]
www.guede.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
