Da bin ich mir sicher.

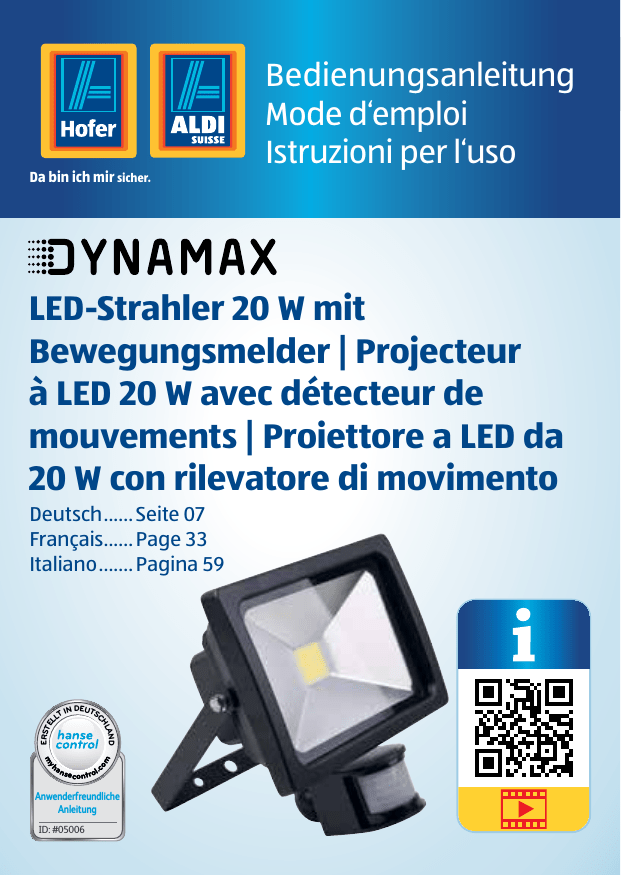

Bedienungsanleitung
Mode d‘emploi
Istruzioni per l‘uso
LED-Strahler 20 W mit
Bewegungsmelder | Projecteur
à LED 20 W avec détecteur de
mouvements | Proiettore a LED da
20 W con rilevatore di movimento
IN DEUTSC
LT
nse
om
my
ha
AND
HL
ERST
EL
Deutsch....... Seite 07
Français....... Page 33
Italiano........ Pagina 59
c o n t ro
l.c
Anwenderfreundliche
Anleitung
ID: #05006
Mit QR-Codes schnell und einfach ans Ziel
Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten,
mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.
Was sind QR-Codes?
QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe
einer Smartphone-Kamera gelesen werden und beispielsweise
einen Link zu einer Internetseite oder Kontaktdaten enthalten.
Ihr Vorteil: Kein lästiges Eintippen von Internet-Adressen oder
Kontaktdaten!
Und so geht‘s
Zum Scannen des QR-Codes benötigen Sie lediglich ein Smartphone,
einen installierten QR-Code Reader sowie eine Internet-Verbindung*.
Einen QR-Code Reader finden Sie in der Regel kostenlos im App Store
Ihres Smartphones.
Jetzt ausprobieren
Scannen Sie einfach mit Ihrem Smartphone
den folgenden QR-Code und erfahren Sie mehr
über Ihr neu erworbenes Aldi / Hofer-Produkt.*
Ihr Aldi / Hofer Serviceportal
Alle oben genannten Informationen erhalten
Sie auch im Internet über
das Aldi Serviceportal unter www.aldi-service.ch
und das Hofer Serviceportal unter www.hofer-service.at.
* Beim Ausführen des QR-Code Readers können abhängig von Ihrem Tarif Kosten für die
Internet-Verbindung entstehen.
Übersicht......................................................................... 4
Verwendung................................................................... 5
Lieferumfang/Geräteteile.............................................. 6
Allgemeines.....................................................................7
Bedienungsanleitung lesen und aufbewahren...........7
Zeichenerklärung...............................................................7
Sicherheit........................................................................ 9
Bestimmungsgemäßer ­Gebrauch.................................. 9
Sicherheitshinweise.......................................................... 9
Strahler und Lieferumfang prüfen...............................13
Montage.........................................................................13
Montageort finden...........................................................13
Strahler montieren...........................................................14
Neigungswinkel einstellen.............................................16
Bedienung...................................................................... 17
SENS-Regler....................................................................... 17
TIME-Regler........................................................................18
LUX-Regler.........................................................................18
Reinigung.......................................................................18
Fehlersuche................................................................... 20
Technische Daten........................................................... 21
Konformitätserklärung.................................................23
Entsorgung.....................................................................23
Verpackung entsorgen.................................................. 23
Altgerät entsorgen.......................................................... 23
Garantiekarte................................................................ 25
Garantiebedingungen.................................................. 26
Diese Bedienungsanleitung steht auch zum Download unter:
www.wachsmuth-krogmann.com zur Verfügung.
Dok./Rev.-Nr. 93061_20150316
Inhaltsverzeichnis
4
AT
CH
A
2
1
3
4
5
CH
B
AT
5
C
7
8
6
D
9
10
14
11
E
F
12
13
6
7
6
AT
CH
Lieferumfang/Geräteteile
1
LED Chip
2
Schraube, 4 x
3
Bügel
4
Feststellschraube
5
Bewegungssensor
6
Regler zur Einstellung
7
Kabelführung
8
Abdeckung
9
Lüsterklemme
10
Zugentlastung
11
Anschlussdosendichtung
12
Mutter
13
Dichtungsring
14
Anschlussleitung (nicht im Lieferumfang enthalten)
Allgemeines
CH
AT
Allgemeines
Bedienungsanleitung lesen und
aufbewahren
Diese Bedienungsanleitung gehört zu diesem
LED-Strahler 20 W mit Bewegungsmelder (kurz
„Strahler“). Sie enthält wichtige Informationen
zur Inbetriebnahme und Handhabung.
Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Strahler
einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Schäden an dem Strahler führen.
Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten
Sie im Ausland auch landesspezifische Richtlinien und
Gesetze.
Bewahren Sie die Bedienungsanleitung für die weitere
Nutzung auf. Wenn Sie den Strahler an Dritte weitergeben,
geben Sie unbedingt diese Bedienungsanleitung mit.
Zeichenerklärung
Die folgenden Symbole und Signalworte werden in
dieser Bedienungsanleitung, auf dem Strahler oder auf
der Verpackung verwendet.
KUNDENDIENST
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
7
AT
CH
Allgemeines
WARNUNG!
WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie
nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
VORSICHT!
VORSICHT! Dieses Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie
nicht vermieden wird, eine geringfügige oder mäßige
Verletzung zur Folge haben kann.
HINWEIS!
HINWEIS! Dieses Signalwort warnt vor möglichen Sachschäden.
Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder
zum Betrieb.
Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol
gekennzeichnete Produkte erfüllen alle
anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.
8
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
KUNDENDIENST
Sicherheit
CH
AT
Sicherheit
Bestimmungsgemäßer ­Gebrauch
Der Strahler ist ausschließlich als festmontiertes Beleuchtungssystem für den Innen- und Außenbereich
konzipiert. Er ist ausschließlich für den Privatgebrauch
bestimmt und nicht für den gewerblichen Bereich
geeignet.
Verwenden Sie den Strahler nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu
Sachschäden führen.
Der Hersteller oder Händler übernimmt keine Haftung
für Schäden, die durch nicht bestimmungsgemäßen
oder falschen Gebrauch entstanden sind.
Sicherheitshinweise
WARNUNG!
Stromschlaggefahr!
Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem
Stromschlag führen.
−− Bei der Installation dieses Strahlers
handelt es sich um eine Arbeit an der
Netzspannung; sie muss daher von einer
KUNDENDIENST
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
9
AT
CH
Sicherheit
autorisierten Fachkraft nach den länder­
spezifischen Installationsvorschriften
und Anschlussbedingungen durchgeführt werden.
−− Manipulieren oder verändern Sie niemals
den Strahler.
−− Nehmen Sie den Strahler bei erkennbarem Defekt umgehend außer Betrieb.
−− Öffnen Sie das Gehäuse nicht, sondern
überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine
Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung
sind Haftungs- und Garantieansprüche
ausgeschlossen.
−− Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen
Gerätedaten entsprechen. In diesem
Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen
Gefahrenquellen unerlässlich sind.
−− Der Hersteller/Vertreiber dieses Strahlers übernimmt keine Verantwortung
für Verletzungen oder Schäden, die als
10
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
KUNDENDIENST
Sicherheit
CH
AT
Folge unsachgemäßer Montage/unsachgemäßen Gebrauchs entstehen.
−− Überschreiten Sie nicht die angegebene
Netzspannung (siehe „Technische Daten“).
−− Tauchen Sie den Strahler nicht in Wasser
oder andere Flüssigkeiten.
−− Halten Sie den Strahler von offenem
Feuer und heißen Flächen fern.
−− Sorgen Sie dafür, dass Kinder keine Gegenstände in den Strahler hineinstecken.
−− Wenn Sie den Strahler nicht benutzen,
ihn reinigen oder wenn eine Störung
auftritt, schalten Sie ihn immer aus.
−− Montieren Sie den Strahler so, dass er
vor Regen geschützt ist.
−− Drehen Sie vor Beginn der Installationsarbeiten sowie vor Reinigungs- und Wartungsarbeiten die Sicherung heraus bzw.
schalten Sie den Sicherungsautomaten
aus. Überprüfen Sie mit einem Spannungsprüfer die Spannungsfreiheit.
−− Ersetzen Sie eine gebrochene Schutzabdeckung sofort und nur durch Originalbauteile.
KUNDENDIENST
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
11
AT
CH
Sicherheit
WARNUNG!
Verletzungsgefahr
Unsachgemäßer Umgang mit dem Strahler
kann zu Verletzungen führen.
−− Kinder dürfen nicht mit dem Strahler
spielen.
−− Lassen Sie Kinder nicht mit der
Verpackungs­folie spielen. Sie können sich
beim Spielen darin verfangen und daran
ersticken.
−− Gucken Sie niemals direkt in das Licht des
Strahlers.
−− Richten Sie den Strahler nicht auf die Augen von anderen Menschen oder Tieren.
−− Fassen Sie den Strahler während des Betriebs nicht an. Er kann sehr heiß werden.
HINWEIS!
Beschädigungsgefahr!
Unsachgemäßer Umgang mit dem Strahler
kann zu Beschädigungen führen.
−− Kontrollieren Sie in regelmäßigen Abständen die Schraubverbindungen.
12
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
KUNDENDIENST
Strahler und Lieferumfang prüfen
CH
AT
Strahler und Lieferumfang prüfen
1.Prüfen Sie, ob die Lieferung vollständig ist
(siehe Abb. A).
2.Nehmen Sie den Strahler aus der Verpackung und
kontrollieren Sie, ob der Strahler oder die Einzelteile
Schäden aufweisen. Ist dies der Fall, benutzen Sie den
Strahler nicht. Wenden Sie sich an den Hersteller über
die auf der Garantiekarte angegebene Serviceadresse.
Montage
Montageort finden
−− Befestigen Sie den Strahler an einer stabilen und
vibrationsfreien Wand in einer Höhe von 2,5 - 3,8 m.
−− Wenn Sie den Strahler im Freien montieren möchten,
wählen Sie eine vor Regen geschützte Stelle, z. B.
unter einem Dachvorsprung.
−− Halten Sie einen Mindestabstand von etwa 20 cm
zu anderen Objekten ein, um eine gute Belüftung
sicherzustellen.
−− Montieren Sie den Strahler an einem schmutz- und
staubfreien Ort, geschützt vor Regen, Sonne und
anderen Witterungseinflüssen.
−− Achten Sie darauf, dass der Strahler nicht von einer
anderen Lichtquelle gestört wird.
−− Richten Sie den Bewegungssensor nicht auf Heizungs­
lüfter, Klimaanlagen, Pools und andere Objekte mit
schnell wechselnden Temperaturen.
KUNDENDIENST
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
13
AT
CH
Montage
−− Richten Sie den Bewegungssensor nicht auf Bäume,
Büsche oder Orte, an denen herumlaufende Tiere
wahrgenommen werden könnten.
−− Berücksichtigen Sie, dass der Bewegungssensor vor
allem auf Quer-, und nicht so sehr auf Längsbewegungen reagiert.
Strahler montieren
WARNUNG!
Stromschlaggefahr!
Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich, sondern auch andere.
−− Lassen Sie die Installation ausschließlich
durch eine autorisierte Elektrofachkraft
durchführen.
−− Achten Sie beim Bohren der Befestigungslöcher darauf, dass keine Leitungen/Kabel oder Rohre (z. B.: Wasseroder Gasleitungen) angebohrt werden.
−− Beachten Sie, dass der Strahler nicht zur
Installation auf entflammbarem Untergrund geeignet ist. Der Strahler erzeugt
während des Betriebs Wärme.
14
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
KUNDENDIENST
Montage
CH
AT
−− Führen Sie die Installation im spannungsfreien Zustand durch. Schalten Sie
den Sicherungsautomaten des Stromkreises aus. Sichern Sie ihn (z. B. mit einem Warnschild) vor Wiedereinschalten.
1.Stellen Sie sicher, dass der Strom abgeschaltet ist.
2.Schrauben Sie den Bügel 3 von dem Strahler ab.
3.Übertragen Sie die Positionen der Bohrungen im
Bügel an der Montagestelle auf die Wand.
Stellen Sie sicher, dass sich keine Kabel oder Leitungen in diesem Bereich in der Wand befinden.
4.Schrauben Sie den Bügel an und prüfen Sie den
­festen Sitz.
5.Wenn nötig, isolieren Sie 6 - 8 mm von der
Anschluss­leitung ab.
6.Drehen Sie die Schrauben 2 aus der Anschlussbox
heraus und nehmen Sie die Abdeckung 8 ab ­­
(siehe Abb. D).
7.Schrauben Sie die Mutter 12 der Kabelführung 7
ab und schieben Sie sie über das Anschlusskabel
(siehe Abb. E).
8.Nehmen Sie den Dichtungsring 13 aus der Kabelführung und schieben Sie ihn ebenfalls über das
Anschlusskabel.
KUNDENDIENST
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
15
AT
CH
Montage
9.Führen Sie das Anschlusskabel durch die Kabelführung in die Anschlussbox.
10.Verschrauben Sie die Kabelführung.
Beachten Sie, dass der Schutzleiter länger als die anderen Leiter sein muss.
11.Falls Sie eine Lahnlitzenleitung verwenden, versehen Sie die Enden mit geeigneten Aderendhülsen.
12.Klemmen Sie die drei Adern an die Lüsterklemme 9
an.
Beachten Sie, dass der Schutzleiteranschluss länger
als die anderen Leiter zu arbeiten ist, damit dieser
im Falle des Versagens der Zugentlastung als letztes
abreißt.
13.Fixieren Sie das Anschlusskabel mit der Zugentlastung 10 .
14.Vergewissern Sie sich, dass die Anschlussdosendichtung 11 fest an ihrem Originalplatz sitzt.
15.Schrauben Sie die Abdeckung wieder auf die
Anschlussbox.
16.Bringen Sie den Strahler am Bügel an.
Neigungswinkel einstellen
1.Lockern Sie die Feststellschrauben 4 zwischen
Bügel 3 und Strahler.
2.Neigen Sie den Strahler in die gewünschte Position.
3.Ziehen Sie die Feststellschrauben wieder an.
16
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
KUNDENDIENST
Bedienung
CH
AT
Bedienung
Betätigen Sie (falls vorhanden) den Wandschalter. Der
Strahler wird sich automatisch einschalten, sobald der
Bewegungssensor eine Bewegung festgestellt hat.
Beachten Sie in dem Zusammenhang die Regler zur
Einstellung 6 (siehe Abb. F).
WARNUNG!
Stromschlaggefahr!
Unsachgemäßer Umgang mit der Strahler
kann zu Verletzungen führen.
−− Der Strahler darf nur mit der vollständigen Schutzabdeckungen betrieben
werden.
SENS-Regler
Mit dem SENS-Regler können Sie die Empfindlichkeit
und den Erfassungswinkel einstellen.
1.Drehen Sie den SENS-Regler gegen den Uhrzeigersinn, um die Empfindlichkeit zu erhöhen. Der Strahler
reagiert dann auf Bewegungen im Umkreis von 12 m.
2.Drehen Sie den SENS-Regler mit dem Uhrzeigersinn,
um die Empfindlichkeit zu verringern. Der Strahler
reagiert dann auf Bewegungen im Umkreis von 3 m.
KUNDENDIENST
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
17
AT
CH
Reinigung
TIME-Regler
Mit dem TIME-Regler können Sie einstellen, wie lange
der Strahler nach dem Auslösen durch den Bewegungssensor leuchten soll.
1.Drehen Sie den TIME-Regler gegen den Uhrzeigersinn, um die Einschaltzeit auf 12 min zu erhöhen.
2.Drehen Sie den TIME-Regler im Uhrzeigersinn, um
die Einschaltzeit auf 5 s zu verringern.
LUX-Regler
Mit dem LUX-Regler können Sie einstellen, ab welcher
Dunkelheit der Strahler aktiviert werden soll.
1.Drehen Sie den LUX-Regler vorerst gegen den Uhrzeigersinn (Position Mond). In dieser vorläufigen Einstellung wird der Strahler bei Tageslicht inaktiv sein.
2.Sobald es dunkel wird, drehen Sie den LUX-Regler
im Uhrzeigersinn (Richtung Position Sonne), bis sich
der Strahler einschaltet.
Reinigung
VORSICHT!
Verbrennungsgefahr!
Das Leuchtmittel wird im eingeschalteten
Zustand heiß.
−− Lassen Sie den Strahler vor jeder Reinigung vollständig abkühlen.
18
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
KUNDENDIENST
Reinigung
CH
AT
HINWEIS!
Kurzschlussgefahr!
In das Gehäuse eingedrungenes Wasser
kann einen Kurzschluss verursachen.
−− Trennen Sie den Strahler vor der Reinigung vom Stromnetz.
−− Tauchen Sie den Strahler nicht in Wasser.
−− Achten Sie darauf, dass kein Wasser in
das Gehäuse gelangt.
HINWEIS!
Gefahr durch Fehlbedienung!
Unsachgemäßer Umgang mit dem Strahler
kann zu Beschädigung führen.
−− Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder
Nylonborsten, sowie scharfe oder metallische Reinigungsgegenstände wie Messer,
harte Spachtel und dergleichen. Diese
können die Oberflächen beschädigen.
−− Nutzen Sie zur Reinigung keine Chemikalien.
KUNDENDIENST
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
19
AT
CH
Fehlersuche
1. Trennen Sie den Strahler vom Stromnetz.
2. Lassen Sie den Strahler vollständig abkühlen.
3. Wischen Sie den Strahler mit einem leicht angefeuchteten Tuch ab.
4. Lassen Sie danach alle Teile vollständig trocknen.
Fehlersuche
Alle weiteren Reparaturen müssen von
einer autorisierten Fachkraft oder der Servicestelle vorgenommen werden.
Störung
Ursache
Behebung
Der Strahler
zeigt keine
Funktion.
Die Stromversorgung oder die
Anschlussleitung
ist defekt.
Lassen Sie das
durch eine Fachkraft überprüfen.
Die Regler zur
Einstellung sind
falsch eingestellt.
Prüfen Sie
die Regler zur
Einstellung.
Die Verkabelung
ist falsch.
Lassen Sie das
durch eine Fachkraft überprüfen.
Der Bewegungs- Justieren Sie den
sensor ist schlecht Sensor nach.
ausgerichtet.
20
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
KUNDENDIENST
Technische Daten
CH
AT
Störung
Ursache
Behebung
Der Strahler
schaltet sich
nicht aus.
Der Strahler
erfasst ständig
Bewegungen.
Prüfen sie den Erfassungsbereich
auf Bewegungen.
Prüfen Sie
die Regler zur
Einstellung.
Der Strahler
schaltet sich
ständig ein
und aus.
Justieren Sie den
Strahler neu aus.
Der Strahler
Das ist ganz norerwärmt sich. mal und kein
Defekt.
Achten Sie darauf,
dass der Strahler
gut belüftet wird.
Technische Daten
Modell:
Stromversorgung:
KUNDENDIENST
ZTLG-20-SW-6500 ­
(schwarz, 6.500 K)
ZTLG-20-SB-6500
(grau, 6.500 K)
ZTLG-20-SW-2700
(schwarz, 2.700 K)
ZTLG-20-SB-2700
(grau, 2.700 K)
110 - 240 V ~; 50 /60 Hz
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
21
AT
CH
Technische Daten
Leistung:
Anschlussleitung
(nicht im Lieferumfang
enthalten):
Abmessungen:
Gewicht:
Farbtemperatur:
Lichtstrom:
Lichtausbeute:
Durchschnittliche
Lebensdauer LED:
Abstrahlwinkel:
Farbwiedergabeindex:
Energieeffizienzklasse:
Umgebungs­­­­temperatur:
Erhitzung des Gerätes:
Schutzart:
22
AT
+43 (0) 732-210009
CH
00800-09348567
1 x 20 W LED Chip
H05RN-F, 3G, 1.0 mm²
ca. 18 x 10,5 x 21 cm
1kg
6.500 Kelvin, max. +/- 5%
­Toleranz (kaltweiß)
2.700 Kelvin, max. +/- 5%
­Toleranz (warmweiß)
ca. 1.300 lm
ca. 75 lm/W
ca. 25.000 Stunden
> 100°
(Ra) > 80
A
max. 40 °C
max. 60 °C
IP44
(Geschützt gegen Eindringen
von festen Fremdkörpern
≥ 1 mm und gegen
Spritzwasser.)
[email protected]
KUNDENDIENST
Technische Daten
Bewegungsmelder:
Material Gehäuse:
Material Kühlkörper:
Projizierte
Lampenoberfläche:
Beleuchtungsfläche:
Sonstiges:
CH
AT
180° Sensor, Reichweite 12 m
Aluminium-Druckguss
Aluminium
0,0325 m²
6,5 m x 6,5 m
Mit gehärteter ­Glaslinse
(175 mm x 135 mm x 4 mm)
und Wandhalterung, inkl.
Befestigungsmaterial
Konformitätserklärung
Die EU-Konformitätserklärung kann an
der in der Garantiekarte (am Ende dieser
Anleitung) angeführten Adresse angefordert werden.
Entsorgung
Verpackung entsorgen
Entsorgen Sie die Verpackung sortenrein.
Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.
KUNDENDIENST
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
23
AT
CH
Entsorgung
Altgerät entsorgen
(Anwendbar in der Europäischen Union und anderen
europäischen Staaten mit Systemen zur getrennten
Sammlung von Wertstoffen)
Altgeräte dürfen nicht in den Hausmüll!
Sollte der Strahler einmal nicht mehr benutzt
werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt
vom Hausmüll, z. B. bei einer Sammelstelle
seiner Gemeinde/seines Stadtteils, abzugeben. Damit
wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem
hier abgebildeten Symbol gekennzeichnet.
24
AT
+43 (0) 732-210009
CH
00800-09348567
[email protected]
KUNDENDIENST
AT
GARANTIEKARTE
LED STRAHLER 20 W MIT
BEWEGUNGSMELDER
Ihre Informationen:
Name:
Adresse:
E-Mail:
Datum des Kaufs*:
*Wir empfehlen, die Rechnung mit dieser Garantiekarte aufzubewahren.
Ort des Kaufs:
Beschreibung der Störung:
Unterschrift:
Schicken Sie die
ausgefüllte Garantiekarte zusammen
mit dem defekten
Produkt an:
Zeitlos GmbH
KUNDENDIENST
AT
+43 (0) 732-210009
[email protected]
MODELL: ZTLG-20-SW-6500­,
ZTLG-20-SB-6500, ZTLG-20SW-2700, ZTLG-20-SB-2700
Paketfach Zeitlos 90
Hotline:
4005 Linz
Zum regulären
Festnetztarif Ihres
Telefonanbieters.
AUSTRIA
ARTIKELNUMMER: 92631
08/2015
JAHRE GARANTIE
AT
CH
Garantiebedingungen
Sehr geehrter Kunde!
Die Hofer Garantie bietet Ihnen weitreichende Vorteile
gegenüber der gesetzlichen Gewährleistungspflicht:
Garantiezeit:
3 Jahre ab Kaufdatum
6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus)
Kosten:
Kostenfreie Reparatur bzw. Austausch
oder Geldrückgabe
Keine Transportkosten
TIPP:
Bevor Sie Ihr Gerät einsenden, wenden
Sie sich telefonisch, per Mail oder Fax an
unsere Hotline. So können wir Ihnen bei
eventuellen Bedienungsfehlern helfen.
Um die Garantie in Anspruch zu nehmen, senden Sie
uns:
• zusammen mit dem defekten Produkt den
Original-Kassenbon und die vollständig ausgefüllte Garantiekarte.
• das Produkt mit allen Bestandteilen des Lieferumfangs.
AT
Die Garantie gilt nicht bei Schäden durch:
• Unfall oder unvorhergesehene Ereignisse
(z. B. Blitz, Wasser, Feuer, etc.).
• unsachgemäße Benutzung oder Transport.
• Missachtung der Sicherheits- und Wartungsvorschriften.
• sonstige unsachgemäße Bearbeitung oder
Veränderung.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit an der Servicestelle Reparaturen kostenpflichtig
durchführen zu lassen. Falls die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sind, werden Sie
vorher verständigt.
Die gesetzliche Gewährleistungspflicht des Übergebers
wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine
gesetzliche Norm vorsieht. In den Ländern, in denen eine
(zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich
vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen
und der Verkäufer übernehmen bei Reparaturannahme
keine Haftung für eventuell auf dem Produkt vom Kunden gespeicherte Daten oder Einstellungen.
AT
28
CH
GARANTIEKARTE
LED-STRAHLER 20 W MIT
BEWEGUNGSMELDER
Ihre Informationen:
Name:
Adresse:
E-Mail:
Datum des Kaufs*:
* Wir empfehlen, die Rechnung mit dieser Garantiekarte aufzubewahren.
Ort des Kaufs
Beschreibung der Störung:
Schicken Sie die ausgefüllte Garantiekarte zusammen mit dem defekten
Produkt an:
Zeitlos Service Center
c/o M+R Spedag Group
Hirsrütiweg
4303 Kaiseraugst
AUSTRIA
KUNDENDIENST
CH
00800-09348567
[email protected]
Modell: ZTLG-20-SW-6500­
,ZTLG-20-SB-6500, ZTLG-20SW-2700, ZTLG-20-SB-2700
Artikel-Nr.: 92631
08/2015
Hotline:
Zum regulären Festnetztarif Ihres Telefonanbieters.
JAHRE GARANTIE
CH
Garantiebedingungen
Sehr geehrter Kunde!
Die ALDI Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht:
Garantiezeit:
3 Jahre ab Kaufdatum
6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus)
Kosten:
Kostenfreie Reparatur bzw. Austausch
oder Geldrückgabe
Keine Transportkosten
TIPP:
Bevor Sie Ihr Gerät einsenden, wenden
Sie sich telefonisch, per E-Mail oder Fax an
unsere Hotline. So können wir Ihnen bei
eventuellen Bedienungsfehlern helfen.
Um die Garantie in Anspruch zu nehmen, senden
Sie uns:
• zusammen mit dem defekten Produkt den
Original-Kassenbon und die vollständig
ausgefüllte Garantiekarte.
• das Produkt mit allen Bestandteilen des
Lieferumfangs.
CH
Die Garantie gilt nicht bei Schäden durch:
• Unfall oder unvorhergesehene Ereignisse
(z. B. Blitz, Wasser, Feuer, etc.).
• unsachgemäße Benutzung oder Transport.
• Missachtung der Sicherheits- und Wartungsvorschriften.
• sonstige unsachgemäße Bearbeitung oder
Veränderung.
Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit an der Servicestelle Reparaturen kostenpflichtig
durchführen zu lassen. Falls die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sind, werden Sie
vorher verständigt.
Die gesetzliche Gewährleistungspflicht des Übergebers
wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine
gesetzliche Norm vorsieht. In den Ländern, in denen eine
(zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich
vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen
und der Verkäufer übernehmen bei Reparaturannahme
keine Haftung für eventuell auf dem Produkt vom Kunden gespeicherte Daten oder Einstellungen.
CH
32
Répertoire
CH
Répertoire
Vue d’ensemble................................................................ 4
Utilisation...........................................................................5
Contenu de livraison⁄Pièces de l’appareil.....................34
codes QR...........................................................................35
Généralités.......................................................................36
Lire le mode d'emploi et le conserver...............................36
Légende des symboles....................................................... 37
Sécurité............................................................................38
Utilisation conforme à l'usage prévu................................38
Consignes de sécurité.........................................................39
Vérifier le projecteur et le contenu de la livraison.........42
Installation.......................................................................43
Trouver l'endroit d'installation...........................................43
Installer le projecteur..........................................................44
Régler l'angle d'inclinaison................................................46
Utilisation........................................................................ 46
Régulateur SENS..................................................................47
Régulateur TIME.................................................................. 48
Régulateur LUX................................................................... 48
Nettoyage........................................................................49
Recherche d'erreurs....................................................... 50
Données techniques........................................................52
Déclaration de conformité.............................................. 54
Élimination...................................................................... 54
Élimination de l'emballage................................................54
Élimination de l'appareil usagé.........................................54
Bon de Garantie...............................................................55
Conditions de garantie................................................... 56
Cette notice d’utilisation peut aussi être téléchargée
à l’adresse www.wachsmuth-krogmann.com.
SERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]
33
CH
Contenu de livraison⁄Pièces de l'appareil
Contenu de livraison⁄Pièces de
l'appareil
1
Puce LED
2
Vis, 4 x
3
Étrier
4
Vis de blocage
5
Capteur de mouvement
6
Régulateur pour les réglages
7
Passage de câble
8
Couverture
9
Serre-fils
10
Soulagement de traction
11
Joint boîte de raccordement
12
Écrou
13
Bague d'étanchéité
14
Câble de raccordement (non comprises dans la
livraison)
34
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Codes QR
CH
Aller rapidement et facilement au but avec les
codes QR
Si vous avez besoin d‘informations sur les produits, de pièces de rechange ou d‘accessoires, de données sur les garanties fabricant ou sur
les unités de service ou si vous souhaitez regarder confortablement
des instructions en vidéo – avec nos codes QR, vous parvenez au but
en toute facilité.
Les codes QR, qu‘est-ce?
Les codes QR (QR = Quick Response) sont des codes graphiques qui
peuvent être lus à l‘aide d‘un appareil photo du smartphone et qui
contiennent par exemple un lien vers un site Internet ou des données
de contact.
Votre avantage: plus de frappe contraignante d‘adresses Internet ou
de données de contact!
Comment faire?
Pour scanner les codes QR, vous avez simplement besoin d‘un smartphone, d‘un lecteur de codes QR installé ainsi que d‘une connexion
Internet*.
Vous trouverez généralement un lecteur de codes QR gratuitement
dans l‘App Store de votre smartphone.
Testez dès maintenant
Scannez simplement le code QR suivant avec votre
smartphone pour en savoir plus sur votre nouveau
produit Aldi.*
Votre portail de services Aldi
Toutes les informations mentionnées plus haut
sont également disponibles sur Internet via le portail de services Aldi sous
www.aldi-service.ch.
* L‘exécution du lecteur de codes QR peut entraîner des frais
pour laconnexion Internet en fonction de votre tarif.
SERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]
35
CH
Généralités
Généralités
Lire le mode d'emploi et le conserver
Ce mode d'emploi fait partie de ce projecteur à
LED 20 W avec détecteur de mouvements (appelé «Projecteur»). Il contient des informations
importantes pour la mise en service et l'utilisation.
Lisez le mode d'emploi attentivement, en particulier les
consignes de sécurité, avant d'utiliser le projecteur. Le
non-respect de ce mode d'emploi peut provoquer des
dommages sur le projecteur.
Le mode d'emploi est basé sur les normes et règlementations en vigueur dans l'Union Européenne. À l'étranger, veuillez respecter les directives et lois spécifiques au
pays.
Conservez le mode d'emploi pour des utilisations futures. Si vous transmettez le projecteur à des tiers, joignez obligatoirement ce mode d'emploi.
36
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Généralités
CH
Légende des symboles
Les symboles et mots signalétiques suivants sont utilisés dans ce mode d'emploi, sur le projecteur ou sur
l'emballage.
AVERTISSEMENT!
AVERTISSEMENT! Ce terme signalétique désigne un
risque à un degré moyen qui, si on ne l'évite pas,
peut avoir comme conséquence la mort ou une grave
blessure.
ATTENTION!
ATTENTION! Ce terme signalétique désigne un risque à
degré réduit qui, si on ne l'évite pas, peut avoir comme
conséquence une blessure moindre ou moyenne.
AVIS!
AVIS! Ce terme signalétique avertit contre les possibles
dommages matériels.
Ce symbole vous offre des informations
complémentaires utiles pour le montage et
l'utilisation.
SERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]
37
CH
Sécurité
Déclaration de conformité (voir chapitre
«Déclaration de conformité»): Les produits
marqués par ce symbole répondent à
toutes les consignes communautaires de
l'Espace économique européen.
Sécurité
Utilisation conforme à l'usage prévu
Le projecteur est conçu exclusivement comme système
d'éclairage fixe à l'intérieur et à l'extérieur. Il est exclusivement destiné à l'usage privé et n'est pas adapté à une
utilisation professionnelle.
Utilisez le projecteur uniquement comme c'est décrit
dans ce mode d'emploi. Toute autre utilisation est considérée comme non conforme à l'usage prévu et peut
provoquer des dommages matériels.
Le fabricant ou commerçant décline toute responsabilité
pour des dommages survenus par une utilisation non
conforme ou contraire à l'usage prévu.
38
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Sécurité
CH
Consignes de sécurité
AVERTISSEMENT!
Risque de choc électrique!
Une installation électrique défectueuse ou
une tension réseau trop élevée peut provoquer un choc électrique.
−− Pour l'installation de ce projecteur, il
s'agit d'un travail sur la tension réseau;
elle doit donc être effectuée par un professionnel autorisé selon les règlementations d'installation et conditions de
raccordement spécifiques au pays.
−− Ne manipulez ou modifiez jamais le
projecteur.
−− En cas de défaut reconnaissable, mettez le projecteur immédiatement hors
service.
−− N'ouvrez pas le boîtier, laissez effectuer
la réparation par des professionnels.
Adressez-vous pour ceci à un atelier de
professionnels. En cas de réparations
à sa propre initiative, de branchement
non conforme ou d'utilisation incorSERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]
39
CH
Sécurité
recte, tout droit de responsabilité et de
garantie est exclu.
−− Seules des pièces détachées correspondant à l'appareil d'origine pourront être
utilisées lors de réparations. Dans cet
appareil se trouvent des pièces électriques et mécaniques indispensables
pour la protection contre des sources à
risque.
−− Le fabricant/distributeur décline toute
responsabilité pour des blessures ou
dommages provoqués suite à une installation ou utilisation non conformes.
−− Ne dépassez pas la tension réseau indiquée (voir «Données techniques»).
−− Ne plongez pas le projecteur dans l'eau
ou autres liquides.
−− Éloignez le projecteur d'un feu ouvert et
de surfaces brûlantes.
−− Veillez à ce que les enfants ne placent
pas des objets dans le projecteur.
−− Lorsque vous n'utilisez pas le projecteur,
vous le nettoyez ou quand il y a une
panne, éteignez-le toujours.
40
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Sécurité
CH
−− Installez le projecteur de façon à ce qu'il
est protégé de la pluie.
−− Avant de commencer les travaux d'installation ainsi qu'avant des travaux de
nettoyage et d'entretien, enlevez le
fusible ou coupez le disjoncteur. Vérifiez
avec un détecteur de tension l'absence
de tension.
−− Replacez immédiatement une couverture de protection cassée, et uniquement par des composants d'origine.
AVERTISSEMENT!
Risque de blessure
La manipulation non conforme du projecteur peut provoquer des blessures.
−− Les enfants ne doivent pas jouer avec le
projecteur.
−− Ne laissez pas les enfants jouer avec
le film d'emballage. En jouant, les enfants peuvent s'emprisonner dedans et
s'étouffer.
−− Ne regardez jamais directement dans la
lumière du projecteur.
SERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]
41
CH
Vérifier le projecteur et le contenu de la livraison
−− Ne dirigez pas le projecteur vers les yeux
d'autres personnes ou animaux.
−− Ne touchez pas le projecteur pendant
le fonctionnement. Il peut devenir très
chaud.
AVIS!
Risque d'endommagement!
La manipulation non conforme du projecteur peut provoquer des dommages.
−− Contrôlez par intervalles réguliers les
raccords vissés.
Vérifier le projecteur et le contenu
de la livraison
1.Vérifiez si la livraison est complète (voir figure A).
2.Enlevez le projecteur de l'emballage et vérifiez si le
projecteur ou les pièces détachées présentent des
dommages. Si c'est le cas, n'utilisez pas le projecteur.
Veuillez-vous adresser au fabricant à l'adresse de
service indiquée sur la carte de garantie.
42
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Installation
CH
Installation
Trouver l'endroit d'installation
−− Fixez le projecteur sur un mur stable et sans vibrations à une hauteur de 2,5 à 3,8 m.
−− Si vous voulez installer le projecteur à l'extérieur,
choisissez un endroit protégé de la pluie, par ex.
en-dessous d'une avancée de toit.
−− Respectez une distance minimale de 20 cm vers
d'autres objets pour assurer une bonne aération.
−− Installez le projecteur à un endroit propre et sans
poussières, protégé de la pluie, du soleil et autres
influences météorologiques.
−− Veillez à ce que le projecteur n'est pas perturbé par
une autre source de lumière.
−− Ne dirigez pas le capteur de mouvement vers des
chauffages soufflants, climatiseurs, piscines et autres
objets avec des températures qui changent rapidement.
−− Ne dirigez pas le capteur de mouvement vers des
arbres, arbustes ou des endroits où des animaux en
mouvement pourraient être détectés.
−− Tenez compte du fait que le capteur de mouvement
réagit surtout à des mouvements transversaux et
moins à des mouvements longitudinaux.
SERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]ertrieb.de
43
CH
Installation
Installer le projecteur
AVERTISSEMENT!
Risque de choc électrique!
En effectuant des travaux non conformes
sur la tension réseau, vous ne vous mettez
non seulement en danger vous-même mais
également d'autres personnes.
−− Faites effectuer l'installation uniquement par un électricien professionnel
autorisé.
−− Lors du perçage des trous de fixation,
veillez à ne pas percer des conduits/
câble ou tuyaux (par ex.: des conduits
d'eau ou de gaz).
−− Tenez compte du fait que le projecteur
n'est pas adapté à une installation sur
un fond inflammable. Le projecteur devient brûlant lors du fonctionnement.
−− Effectuez l'installation hors tension. Coupez le disjoncteur du circuit électrique.
Sécurisez-le contre une remise en route
(par ex. par un panneau d'avertissement).
44
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Installation
CH
1.Assurez-vous que le courant est coupé.
2.Dévissez l'étrier 3 du projecteur.
3.Reportez les positions des perçages dans l'étrier sur
l'endroit d'installation sur le mur.
Assurez-vous qu'il n'y a pas de câbles ou conduits
dans cette zone du mur.
4.Vissez l'étrier et vérifiez la bonne assise.
5.Si nécessaire, dénudez 6 à 8 mm du câble de
raccordement.
6.Dévissez les vis 2 de le boîtier de branchement et
enlevez la couverture 8 (voir figure D).
7.Dévissez l'écrou 12 du passage de câble 7 et
poussez-le au-dessus du câble de raccordement
(voir figure E).
8.Enlevez la bague d'étanchéité 13 du passage de
câble et poussez-la également au-dessus du câble
de raccordement.
9.Passez le câble de raccordement à travers le passage de câble dans le boîtier de branchement.
10.Vissez le passage de câble.
Veillez à ce que le conducteur de protection est plus
long que les autres conducteurs.
11.Si vous utilisez un fil rosette, équipez les bouts avec
des embouts adaptés.
SERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]
45
CH
Utilisation
12.Raccordez les trois fils au serre-fils 9 .
Veillez à ce que le raccord du conducteur de protection est plus long que les autres conducteurs pour
que celui-ci décroche en dernier en cas d'une panne
du soulagement de traction.
13.Fixez le câble de raccordement avec le soulagement
de traction 10 .
14.Vérifiez que le joint boîte de raccordement 11 est
placé fermement à sa place d'origine.
15.Revissez le couvercle sur le boîtier de branchement.
16.Montez le projecteur sur l'étrier.
Régler l'angle d'inclinaison
1.Desserrez les vis de blocage 4 entre l'étrier 3 et
le projecteur.
2.Inclinez le projecteur dans la position souhaitée.
3.Resserrez les vis de blocage.
Utilisation
Actionnez l'interrupteur mural (si existant). Le projecteur
s'allumera automatiquement dès que le capteur de
mouvement a détecté un mouvement.
Tenez compte dans ce contexte des régulateurs pour les
réglages 6 (voir figure F).
46
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Utilisation
CH
AVERTISSEMENT!
Risque de choc électrique!
La manipulation non conforme du projecteur peut provoquer des blessures.
−− Le projecteur doit être utilisé uniquement avec les couvertures de protection
complètes.
Régulateur SENS
Avec le régulateur SENS, vous pouvez régler la sensibilité
et l'angle de détection.
1.Tournez le régulateur SENS dans le sens contraire des
aiguilles d'une montre pour augmenter la sensibilité.
Le projecteur réagira par la suite à des mouvements
dans un rayon de 12 m.
2.Tournez le régulateur SENS dans le sens des aiguilles
d’une montre pour réduire la sensibilité. Le projecteur réagira par la suite à des mouvements dans un
rayon de 3 m.
SERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]
47
CH
Utilisation
Régulateur TIME
Avec le régulateur TIME, vous pouvez régler combien de
temps le projecteur doit être allumé après le déclenchement par le capteur de mouvement.
1.Tournez le régulateur TIME dans le sens contraire
des aiguilles d'une montre pour augmenter la durée
d'allumage à 12 min.
2.Tournez le régulateur TIME dans le sens des aiguilles
d’une montre pour réduire la durée d'allumage à
5 secondes.
Régulateur LUX
Avec le régulateur LUX, vous pouvez régler à partir de
quel niveau d'obscurité le projecteur doit être activé.
1.Tournez d'abord le régulateur LUX dans le sens
contraire des aiguilles d'une montre (position lune).
Avec ce réglage, le projecteur restera inactif à la lumière du jour.
2.Dès que la nuit tombe, tournez le régulateur LUX
dans sens des aiguilles d'une montre (vers la position soleil) jusqu'à ce que le projecteur s'allume.
48
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Nettoyage
CH
Nettoyage
ATTENTION!
Risque de brûlure!
La source d'éclairage du projecteur devient
brûlante lorsque le projecteur est allumé.
−− Laissez refroidir complètement le projecteur avant chaque nettoyage.
AVIS!
Risque de court-circuit!
L'eau infiltrée dans le boîtier peut provoquer
un court-circuit.
−− Avant le nettoyage, coupez le projecteur
du secteur électrique.
−− Ne plongez pas le projecteur dans l'eau.
−− Veillez à ce qu'il n'y ait pas d'infiltration
d'eau dans le boîtier.
AVIS!
Danger d'usage inadéquat!
La manipulation non conforme du projecteur peut provoquer des dommages.
SERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]
49
CH
Recherche d'erreurs
−− N'utilisez aucun produit de nettoyage
agressif, aucune brosse métallique ou
en nylon, ainsi qu'aucun ustensile de
nettoyage tranchant ou métallique tel
qu'un couteau, une spatule dure ou un
objet similaire. Ceux-ci peuvent endommager les surfaces.
−− N'utilisez pas de produits chimiques
pour le nettoyage.
1. Débranchez l'appareil du réseau électrique.
2. Laissez refroidir complètement le projecteur.
3. Essuyez le projecteur avec un chiffon légèrement
humide.
4. Laissez sécher ensuite complètement toutes les
pièces.
Recherche d'erreurs
Toutes les autres réparations doivent être
effectuées par un professionnel qualifié ou
par le point service.
50
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Recherche d'erreurs
Panne
Origine
Solution
Le projecteur
ne montre
aucune
fonction.
L'alimentation
électrique ou
le câble de raccordement est
défectueux.
Faites-le vérifier par un
professionnel.
CH
Les régulateurs
Vérifiez les régune sont pas réglés lateurs pour les
correctement.
réglages.
Le projecteur
ne s'éteint
pas.
Le câblage n'est
pas correct.
Faites-le vérifier par un
professionnel.
Le capteur de
mouvement est
mal orienté.
Réajustez le
capteur.
Le projecteur
détecte en permanence des
mouvements.
Vérifiez la zone
de détection pour
mouvements.
Le projecteur
s'allume et
s'éteint en
permanence.
SERVICE APRÈS-VENTE
Vérifiez les régulateurs pour les
réglages.
Réajustez le
projecteur.
CH
00800-09348567
[email protected]
51
CH
Données techniques
Panne
Origine
Solution
Le projecteur
chauffe.
C'est normal
et n'est pas un
défaut.
Veillez à ce que
le projecteur est
bien aéré.
Données techniques
Modèle:
Alimentation électrique:
Puissance:
Câble de raccordement
(non comprises dans la
livraison):
Dimensions:
ZTLG-20-SW-6500
(noir, 6.500 K)
ZTLG-20-SB-6500
(gris, 6.500 K)
ZTLG-20-SW-2700
(noir, 2.700 K)
ZTLG-20-SB-2700
(gris, 2.700 K)
110 – 240 V ~; 50/60 Hz
puce LED 1 x 20 W
H05RN-F, 3G, 1.0 mm²
env. 18 x 10,5 x 21 cm
Poids: 1 kg
Température de couleur: 6.500 Kelvin, tolérance max.
+/- 5 % (blanc froid)
2.700 Kelvin, tolérance max.
+/- 5 % (blanc chaud)
Flux lumineux:
env. 1.300 lm
Rendement lumière:
env. 75 lm/W
52
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
Données techniques
Durée de vie
moyenne LED:
Angle de rayonnement:
Indexe de rendu des
couleurs:
Classe d'efficacité
énergétique:
Température ambiante:
Chauffe de l'appareil:
Indice de protection:
CH
env. 25.000 heures
> 100°
(Ra) > 80
A
max. 40 °C
max. 60 °C
IP44
(Protégé contre la pénétration de corps étrangers solides
≥ 1 mm et contre les projections d’eau.)
Détecteur de mouvement: capteur 180°, portée 12 m
Matière boîtier:
aluminium moulé sous
pression
Matière dissipateur
thermique:
aluminium
Surface de
lampe projetée:
0,0325 m²
Surface d’éclairage:
6,5 m x 6,5 m
Autres:
avec lentille
(175 x 135 x 4 mm) en verre
durcie et support mural y
compris matériel de fixation
SERVICE APRÈS-VENTE
CH
00800-09348567
[email protected]
53
CH
Déclaration de conformité
Déclaration de conformité
La déclaration de conformité CE peut
être demandée à l'adresse indiquée sur
la carte de garantie (à la fin de ce mode
d'emploi).
Élimination
Élimination de l'emballage
Éliminez l'emballage selon les sortes. Mettez le carton dans la collecte de vieux papier, les films dans la collecte de recyclage.
Élimination de l'appareil usagé
(Applicable dans l'Union Européenne et autres états
avec des systèmes de collecte séparée selon les matières
à recycler)
Les vieux appareils ne vont pas dans les déchets ménagers!
Si un jour le projecteur ne doit plus être utilisé,
chaque consommateur est légalement tenu
de remettre les appareils, séparés des déchets ménagers à par ex. un centre de collecte de sa
commune/son quartier. Ceci garantit un recyclage approprié des appareils usagés dans un circuit d’élimination respectueux de l’environnement. Pour cette raison,
les appareils électriques sont pourvus du symbole imprimé ici.
54
CH
00800-09348567
[email protected] SERVICE APRÈS-VENTE
CH
BON DE GARANTIE
PROJECTEUR À LED 20 W AVEC
DÉTECTEUR DE MOUVEMENTS
vos informations :
nom:
addresse:
E-Mail:
date d´achat *:
* nous vous conseillons de conserver la facture avec cette carte .
emplacement de acheter
description de dysfonctionnement:
Envoyez la carte de garantie remplie en commun avec
le produit défectueux à :
Zeitlos Service Center
c/o M+R Spedag Group
Hirsrütiweg
4303 Kaiseraugst
AUSTRIA
SERVICE APRÈS-VENTE
00800-09348567
[email protected]
Type: ZTLG-20-SW-6500­,ZTLG-
N° d´art.: 92631
08/2015
CH
20-SB-6500, ZTLG-20-SW-2700,
ZTLG-20-SB-2700
Hotline:
Au tarif normal de réseau
fixe de votre opérateur
téléphonique.
ANS DE GARANTIE
CH
Conditions de garantie
Cher client!
La garantie est valable pour une durée de trois ans à dater du jour de
l‘achat ou de la livraison effective des articles. Elle ne peut être reconnue valable que sur production du bon de caisse et du bon de garantie dûment renseigné. Il est donc indispensable de conserver ces deux
documents.
Environ 95% des réclamations sont malheureusement dues à une
mauvaise manipulation; il y est à remédier sans problèmes tout simplement en vous mettant en contact via téléphone, mail ou fax avec
notre centre de services instalié expressément à cet effet.
En conséquence, veuillez vous adresser à notre service en ligne
avant d‘expédier l‘appareil ou avant de l‘apporter chez le revendeur
: Notre assistance en ligne vous évitera de vous déplacer.
Le fabricant s‘engage à traiter gratuitement toute réclamation relative à un problème de matériel ou à un défaut de fabrication, en se
réservant le droit d‘opter à sa convenance entre une réparation, un
échange, ou un remboursement en espèces. La garantie ne s‘applique
pas aux dommages survenus à l‘occasion d‘un accident, d‘un événement imprévu (foudre, inondation, incendie, etc. ), d‘une utilisation
inappropriée ou d‘un transport sans précaution, d‘un refus d‘observer
les recommandations de sécurité ou d‘entretien, ou de toute forme de
modification ou de transformation inappropriée.
La garantie pour les pièces d‘usures et consommables (comme
par exemple les ampoules, les batteries ou les pneus) est valable 6
mois dans le cadre d‘une utilisation normale et conforme. Les traces
d‘usures causées par une utilisation quotidienne (rayures, bosses) ne
sont pas considérées comme des problèmes couverts par la garantie.
L‘obligation légale de garantie du fournisseur n‘est pas limitée par la
présente garantie. La durée de validité de la garantie ne peut être
prolongée que si cette prolongation est prévue par des dispositions
légales. Dans les pays où les textes en vigueur prévoient une garantie
(obligatoire) et/ou une obligation de tenue de stock de pièces
CH
détachées, et/ou une réglementation des dédommagements, ce sont
les obligations minimum prévues par la loi qui seront prises en considération. L‘entreprise de service après-vente et le vendeur déclinent
toute responsabilité relative aux données contenues et aux réglages
effectués par le déposant sur le produit lors de l‘envoi en réparation.
Après l‘expiration de la durée de garantie, il vous est toujours possible d‘adresser les appareils défectueux aux services après-vente à
des fins de réparation. Mais en dehors de la période de garantie, les
éventuelles réparations seront effectuées à titre onéreux. Au cas où les
réparations seraient payantes, vous serez avertis auparavant.
CH
Sommario
CH
Sommario
Panoramica prodotto....................................................... 4
Utilizzo................................................................................5
Dotazione/Parti dell'apparecchio.................................. 60
codici QR........................................................................... 61
In generale......................................................................62
Leggere e conservare le istruzioni per l'uso....................62
Descrizione pittogrammi....................................................63
Sicurezza......................................................................... 64
Utilizzo conforme alla destinazione d'uso........................64
Note relative alla sicurezza.................................................64
Controllare il faretto e la dotazione................................67
Montaggio....................................................................... 68
Localizzare il punto di montaggio.................................... 68
Montare il faretto................................................................ 69
Impostare l'angolo di inclinazione.....................................71
Utilizzo.............................................................................. 71
Regolatore SENS................................................................... 72
Regolatore TIME................................................................... 72
Regolatore LUX..................................................................... 72
Pulizia...............................................................................73
Ricerca anomalie.............................................................74
Dati tecnici.......................................................................76
Dichiarazione di conformità............................................77
Smaltimento....................................................................78
Smaltimento dell'imballaggio...........................................78
Smaltire apparecchio esausto...........................................78
Condizioni di garanzia ....................................................... 80
Bon de Garantie...............................................................79
Condizioni di garanzia ................................................... 80
Le presenti istruzioni d‘uso sono scaricabili anche
dal sito www.wachsmuth-krogmann.com.
ASSISTENZA POST-VENDITA
CH
00800-09348567
[email protected]
59
CH
Dotazione/Parti dell'apparecchio
Dotazione/Parti dell'apparecchio
1
Chip LED
2
Vite, 4 x
3
Archetto
4
Vite di fissaggio
5
Sensore di movimento
6
Regolatore di impostazione
7
Passacavo
8
Copertura
9
Morsetto isolante
10
Serracavo
11
Copertura della presa
12
Dado
13
Anello di tenuta
14
Cavo di collegamento (non incluse nella
fornitura)
60
CH
00800-09348567
[email protected] ASSISTENZA POST-VENDITA
Codici QR
CH
Arrivare all‘obiettivo in modo veloce e
semplice grazie ai codici QR
Non importa se siete alla ricerca di informazioni relative a prodotti,
pezzi di ricambio o accessori, se cercate garanzie dei produttori o
centri di assistenza o se desiderate vedere comodamente un videotutorial – grazie ai nostri codici QR riuscirete ad arrivare in modo semplicissimo al vostro obiettivo.
Cosa sono i codici QR?
I codici QR (QR = Quick Response) sono codici grafici acquisibili mediante la fotocamera di uno smartphone e che contengono per esempio un link ad un sito internet o dati di contatto.
Il vostro vantaggio: non si necessita più di dover digitare faticosamente indirizzi internet o dati di contatto!
Ecco come si fa
Per poter acquisire il codice QR si necessita semplicemente di uno
smartphone, aver installato un software che legga i codici QR e di un
collegamento internet*. Software che leggono i codici QR sono disponibili nello App Store del vostro smartphone e in genere sono gratuiti.
Provate ora
Basta acquisire con il vostro smartphone il seguente codice QR per
ottenere ulteriori informazioni relative al vostro prodotto Aldi.*
Il portale di assistenza Aldi
Tutte le suddette informazioni sono disponibili
anche in internet nel portale di assistenza Aldi
all‘indirizzo www.aldi-service.ch.
* Eseguendo il lettore di codici QR potrebbero generar
si costi a seconda della tariffa scelta con il vostro
operatore mobile a seguito el collegamento ad
internet.
ASSISTENZA POST-VENDITA
CH
00800-09348567
[email protected]
61
CH
In generale
In generale
Leggere e conservare le istruzioni per
l'uso
Le presenti istruzioni per l'uso appartengono al
proiettore a LED da 20 W con rilevatore di movimento (abbreviato “faretto”). Contengono informazioni importanti relative alla messa in funzione e
all'utilizzo.
Prima di mettere in funzione il faretto leggere attentamente le istruzioni per l'uso, in particolar modo le note
relative alla sicurezza. Il non rispetto delle presenti istruzioni per l'uso può provocare il danneggiamento del
faretto.
Le istruzioni per l'uso si basano sulle normative e regole
vigenti nell'Unione Europea. All'estero rispettare anche
linee guida e normative nazionali.
Conservare le istruzioni per l'uso per usi futuri. In caso di
cessione del faretto a terzi, consegnare anche le istruzioni per l'uso.
62
CH
00800-09348567
[email protected] ASSISTENZA POST-VENDITA
In generale
CH
Descrizione pittogrammi
Nelle istruzioni per l'uso, sul faretto stesso o sull'imballaggio sono riportati i seguenti pittogrammi e le seguenti parole d'avvertimento.
AVVERTENZA!
AVVERTENZA! Questa parola d'avvertimento indica un
pericolo a rischio medio che, se non evitato, può avere
come conseguenza la morte o un ferimento grave.
ATTENZIONE!
ATTENZIONE! Questa parola d'avvertimento indica un
pericolo a basso rischio che, se non evitato, può avere
come conseguenza un ferimento lieve o medio.
AVVISO!
AVVISO! Questa parola d'avvertimento indica possibili
danni a cose.
Questo simbolo dà utili informazioni aggiuntive sul montaggio o sull'utilizzo.
Dichiarazione di conformità (vedi capitolo
“Dichiarazione di conformità”): I prodotti
identificati con questo simbolo soddisfano
tutte le norme comunitarie applicabili nello
Spazio economico europeo.
ASSISTENZA POST-VENDITA
CH
00800-09348567
[email protected]
63
CH
Sicurezza
Sicurezza
Utilizzo conforme alla destinazione
d'uso
Il faretto è stato progettato esclusivamente come sistema di illuminazione montato in modo permanente per
uso interno ed esterno. È destinato soltanto all'uso in
ambito privato e non in ambito professionale.
Utilizzare il faretto soltanto come descritto nelle presenti
istruzioni per l'uso. Ogni altro utilizzo è da intendersi
come non conforme alla destinazione d'uso è può provocare danni a cose.
Il produttore o rivenditore non si assume nessuna responsabilità per i danni dovuti all'uso non conforme alla
destinazione o all'uso scorretto.
Note relative alla sicurezza
AVVERTENZA!
Pericolo di scosse elettriche!
La scorretta installazione elettrica o l'eccessiva tensione di rete possono provocare scosse elettriche.
−− L'installazione del faretto comporta un
lavoro sulla tensione di rete, deve quindi essere eseguita da uno specialista au64
CH
00800-09348567
[email protected] ASSISTENZA POST-VENDITA
Sicurezza
CH
torizzato secondo le istruzioni di installazione e le condizioni di collegamento
specifiche del proprio Paese.
−− Non manipolare né modificare mai il
faretto.
−− Interrompere immediatamente l'uso del
faretto in presenza di difetti riconoscibili.
−− Non aprire l'involucro, bensì far eseguire
la riparazione da personale qualificato.
Rivolgersi ad un'officina specializzata. In
caso di riparazioni eseguite in proprio,
allacciamento non corretto o errato utilizzo, si escludono responsabilità e diritti
di garanzia.
−− Per le riparazioni, utilizzare solo componenti che corrispondono alle specifiche
originali dell'apparecchio. L'apparecchio
contiene parti elettriche e meccaniche
che sono indispensabili protezioni da
fonti di pericolo.
−− Il produttore/distributore di questo
faretto non è responsabile per eventuali lesioni o danni causati a seguito di
installazione/uso impropri.
−− Non superare la tensione di rete indicata
(vedi “Dati tecnici”).
ASSISTENZA POST-VENDITA
CH
00800-09348567
[email protected]
65
CH
Sicurezza
−− Mai immergere il faretto in acqua o altri
liquidi.
−− Tenere il faretto lontano da fuochi e superfici a temperature elevate.
−− Accertarsi che bambini non inseriscano
oggetti nel faretto.
−− Se non si utilizza il faretto, se lo si pulisce
o se si verifica un malfunzionamento,
spegnerlo sempre.
−− Installare il faretto in modo che sia protetto dalla pioggia.
−− Prima di iniziare l'installazione e prima
degli interventi di pulizia o riparazione,
rimuovere il fusibile o spegnere l'interruttore automatico. Verificare l'assenza di
tensione con un rilevatore di tensione.
−− Sostituire immediatamente la copertura
di protezione rotta con pezzi originali.
AVVERTENZA!
Pericolo di ferimento
Un utilizzo non conforme alla destinazione
d'uso potrebbe provocare danneggiamenti
al faretto.
66
CH
00800-09348567
[email protected] ASSISTENZA POST-VENDITA
Controllare il faretto e la dotazione
CH
−− Non permettere ai bambini di giocare
con il faretto.
−− Evitare che i bambini giochino con la
pellicola d'imballaggio. Potrebbero restarvi intrappolati e soffocare.
−− Non guardare mai direttamente la luce
del faretto.
−− Non puntare il faretto sugli occhi di altre
persone o animali.
−− Non maneggiare il faretto durante l'uso.
Può essere molto caldo.
AVVISO!
Pericolo di danneggiamento!
Un utilizzo non conforme alla destinazione
d'uso potrebbe provocare danneggiamenti
al faretto.
−− Controllare periodicamente i collegamenti a vite.
Controllare il faretto e la dotazione
1.Controllare che la fornitura sia completa
(vedi figura A).
2.Spacchettare il faretto e controllare se il faretto o i
suoi componenti presentano danni. Nel caso fosse
danneggiato, non utilizzare il faretto. Rivolgersi al
ASSISTENZA POST-VENDITA
CH
00800-09348567
[email protected]
67
CH
Montaggio
produttore tramite il centro d'assistenza indicato sul
tagliando di garanzia.
Montaggio
Localizzare il punto di montaggio
−− Fissare il faretto a una parete stabile e senza vibrazioni ad un'altezza di 2,5 – 3,8 m.
−− Se si desidera montare il faretto all'aria aperta, scegliere uno punto protetto dalla pioggia, per es. sotto
le grondaie.
−− Mantenere una distanza minima di circa 20 cm da
altri oggetti, per assicurare una buona ventilazione.
−− Installare il faretto in un punto privo di sporco e
polvere, al riparo dalla pioggia, dal sole e da altre
condizioni atmosferiche.
−− Assicurarsi che il faretto non sia disturbato da un'altra fonte di luce.
−− Non puntare il sensore di movimento su ventilatori
di riscaldamento, condizionatori d'aria, piscine e altri
oggetti con repentini cambiamenti di temperatura.
−− Rivolgere il sensore di movimento lontano da alberi,
cespugli o luoghi in cui animali girovaghi potrebbero
essere percepiti.
−− Ricordare che il sensore di movimento reagisce
specialmente ai movimenti trasversali piuttosto che
a quelli longitudinali.
68
CH
00800-09348567
[email protected] ASSISTENZA POST-VENDITA
Montaggio
CH
Montare il faretto
AVVERTENZA!
Pericolo di scosse elettriche!
Lavori improprio della tensione di rete non
mettono in pericolo solo se stessi, ma anche
gli altri.
−− Lasciare eseguire l'installazione solo da
un elettricista autorizzato.
−− Quando si praticano i fori di montaggio,
assicurarsi di non forare fili/cavi o tubi
(per esempio: tubi di acqua o gas).
−− Attenzione a non installare il faretto su
basi infiammabili. Il faretto durante il
funzionamento produce calore.
−− Eseguire l'installazione in assenza di
tensione. Spegnere l'interruttore automatico del circuito. Proteggerlo (ad
es. con una targhetta di segnalazione)
prima di riavviare.
1.Assicurarsi che non sia presente corrente.
2.Svitare l'archetto 3 dal faretto.
3.Trasferire le posizioni dei fori nell'archetto sul punto
di montaggio a parete.
ASSISTENZA POST-VENDITA
CH
00800-09348567
[email protected]
69
CH
Montaggio
Assicurarsi che nessun cavo o filo si trovi in questa
zona della parete.
4.Fissare l'archetto e verificarne la tenuta.
5.Se necessario, isolare 6 – 8 mm del cavo di
collegamento.
6.Svitare le viti 2 dalla scatola di giunzione e rimuovere la copertura 8
(vedi figura D).
7.Svitare i dadi 12 del passacavo 7 e farlo scorrere
sul cavo di allacciamento (vedi figura E).
8.Rimuovere l'anello di tenuta 13 dal passacavo e farlo scorrere sul cavo di cavo di allacciamento.
9.Far passare il cavo di allacciamento attraverso il passacavo nella scatola di giunzione.
10.Avvitare il passacavo.
Notare che il conduttore di terra deve essere più lungo degli altri conduttori.
11.Se si utilizza cavi piatti satinati, le estremità dispongono di capicorda.
12.Fissare i tre fili al morsetto isolante 9 .
Notare che la connessione del conduttore di terra è
più lunga degli altri conduttori, in modo che in caso
di guasto del serracavo si interrompe per ultimo.
13.Fissare il cavo di allacciamento con il serracavo 10 .
14.Assicurarsi che la copertura della presa 11 sia fissata nella posizione originale.
70
CH
00800-09348567
[email protected] ASSISTENZA POST-VENDITA
Utilizzo
CH
15.Riavvitare la copertura sulla scatola di giunzione.
16.Posizionare il faretto sull'archetto.
Impostare l'angolo di inclinazione
1.Allentare le viti di fissaggio 4 tra l'archetto 3 e
il faretto.
2.Inclinare il faretto nella posizione desiderata.
3.Serrare nuovamente le viti di fissaggio.
Utilizzo
Premere (se presente) l'interruttore a parete. Il faretto si
accende automaticamente quando il sensore di movimento rileva un movimento.
In questo contesto osservare il regolatore di impostazione 6 (vedi figura F).
AVVERTENZA!
Pericolo di scosse elettriche!
Un utilizzo non conforme alla destinazione
d'uso potrebbe provocare danneggiamenti
del faretto.
−− Il faretto può essere utilizzato solo con
le coperture di protezione complete.
ASSISTENZA POST-VENDITA
CH
00800-09348567
[email protected]
71
CH
Utilizzo
Regolatore SENS
Il regolatore SENS permette di regolare la sensibilità e
l'angolo di rilevamento.
1.Ruotare il regolatore SENS in senso antiorario per
aumentare la sensibilità. Il faretto reagisce ai movimenti all'interno 12 m.
2.Ruotare il regolatore SENS in senso orario per ridurre
la sensibilità. Il faretto reagisce ai movimenti all'interno 3 m.
Regolatore TIME
Con il regolatore TIME, è possibile impostare il tempo per
cui il faretto rimane acceso dopo l'attivazione per il sensore di movimento.
1.Ruotare il regolatore TIME in senso antiorario per aumentare il tempo di attivazione a 12 min.
2.Ruotare il regolatore TIME in senso orario per ridurre
il tempo di attivazione a 5 sec.
Regolatore LUX
Il regolatore LUX permette di impostare il livello di oscurità con cui il faretto deve essere attivato.
1.Ruotare il regolatore LUX in senso antiorario (posizione della luna). Con questa regolazione preliminare, il
faretto sarà disattivo con la luce del giorno.
2.Non appena si fa buio, ruotare il regolatore LUX in
senso orario (verso la posizione del sole) per accendere il faretto.
72
CH
00800-09348567
[email protected] ASSISTENZA POST-VENDITA
Pulizia
CH
Pulizia
ATTENZIONE!
Pericolo di scottature!
La lampadina, mentre è in funzione, diventa
molto calda.
−− Prima di pulire il faretto, attendere sempre che si sia completamente raffreddato.
AVVISO!
Pericolo di corto circuito!
Infiltrazioni d’acqua nell'involucro possono
provocare corto circuito.
−− Prima di pulire il faretto, staccarlo dalla
rete.
−− Non immergere il faretto nell'acqua.
−− Assicurarsi che l'acqua non possa infiltrarsi nell'involucro.
AVVISO!
Pericolo da utilizzo improprio!
Un utilizzo non conforme alla destinazione
d'uso potrebbe provocare danneggiamenti
al faretto.
ASSISTENZA POST-VENDITA
CH
00800-09348567
[email protected]
73
CH
Ricerca anomalie
−− Non utilizzare detergenti aggressivi,
spazzolini con setole metalliche o di
nylon, e nemmeno utensili appuntiti o
metallici quali coltelli, raschietti rigidi e
simili. Essi potrebbero danneggiare le
superfici.
−− Per la pulizia non utilizzare sostanze
chimiche.
1. Staccare il faretto dalla rete elettrica.
2. Attendere che il faretto si raffreddi completamente.
3. Pulire il faretto passando un panno morbido leggermente umido.
4. Far asciugare completamente tutti i pezzi.
Ricerca anomalie
Tutte le altre riparazioni devono essere
effettuate da un tecnico o da un centro di
assistenza autorizzato.
74
CH
00800-09348567
[email protected] ASSISTENZA POST-VENDITA
Ricerca anomalie
Malfunziona- Causa
mento
Rimedio
Il faretto non
indica nessuna funzione.
Lasciare controllare da uno
specialista.
L'alimentatore o
il cavo di collegamento sono
difettosi.
CH
I regolatori sono
Controllare i
impostati in modo regolatori.
non corretto.
Il faretto non
si spegne.
Il cablaggio è
sbagliato.
Lasciare controllare da uno
specialista.
Il sensore di
movimento è
leggermente
disallineato.
Regolare il
sensore di
conseguenza.
Il faretto rileva
costantemente
movimenti.
Controllare la
portata per i
movimenti.
Controllare i
regolatori.
Il faretto si
accende e si
spegne continuamente.
ASSISTENZA POST-VENDITA
Regolare nuovamente i faretti.
CH
00800-09348567
[email protected]
75
CH
Dati tecnici
Malfunziona- Causa
mento
Il faretto si
riscalda.
Rimedio
Questo è normale Assicurarsi che
e non è un difetto. il faretto sia ben
ventilato.
Dati tecnici
Modello:
Alimentazione:
Potenza:
Cavo di collegamento
(non incluse nella
fornitura):
Dimensioni:
Temperature di colore:
Luminosità:
76
CH
00800-09348567
ZTLG-20-SW-6500
(nero, 6500 K)
ZTLG-20-SB-6500
(grigio, 6500 K)
ZTLG-20-SW-2700
(nero, 2700 K)
ZTLG-20-SB-2700
(grigio, 2700 K)
110 – 240 V ~; 50/60 Hz
1 x 20 W chip LED
H05RN-F, 3G, 1.0 mm²
ca. 18 x 10,5 x 21 cm
Peso: 1kg
6500 Kelvin, max. +/- 5 %
tolleranza (bianco freddo)
2700 Kelvin, max. +/- 5 % tolleranza (bianco caldo)
ca. 1300 lm
[email protected] ASSISTENZA POST-VENDITA
Dati tecnici
CH
Emissione luminosa:
ca. 75 lm/W
Durata utile media del LED:ca. 25000 ore
Angolo d'azione:
> 100°
Indice di riproduzione
colore:
(Ra) > 80
Classe di efficienza
energetica:
A
Temperatura
dell'ambiente:
max. 40 °C
Riscaldamento
dell'apparecchio:
max. 60 °C
Grado di protezione:
IP44
(Protetto da penetrazione di
corpi estranei solidi ≥ 1 mm e
spruzzi d‘acqua.)
Sensore di movimento:
180° sensore, portata 12 m
Materiale dell'involucro: alluminio pressofuso
Materiale del radiatore:
alluminio
Superficie della
lampada proiettata:
0,0325 m²
Area di illuminazione:
6,5 m x 6,5 m
Altro:
con la lente
(175 mm x 135 mm x 4 mm) in
vetro temperato e il supporto
a parete, incluso il materiale
di fissaggio
ASSISTENZA POST-VENDITA
CH
00800-09348567
[email protected]
77
CH
Dichiarazione di conformità
Dichiarazione di conformità
Richiedere la dichiarazione di conformità
CE all'indirizzo indicato sul tagliando di garanzia (in fondo al presente manuale).
Smaltimento
Smaltimento dell'imballaggio
Smaltire l'imballaggio differenziandolo.
Conferire il cartone e la scatola alla raccolta
di carta straccia, avviare la pellicola al recupero dei materiali riciclabili.
Smaltire apparecchio esausto
(Applicabile nell'Unione Europea e altri stati con sistemi
di raccolta differenziata)
Apparecchi dismessi non vanno gettati nei
rifiuti domestici!
Se un giorno il faretto non dovesse essere più
utilizzabile, ogni consumatore è obbligato per
legge, di smaltire gli apparecchi non più utilizzati separatamente dai rifiuti domestici per esempio presso un centro di raccolta comunale/di quartiere.
Così è sicuro che gli apparecchi dismessi vengono correttamente smaltiti e per evitare ripercussioni negative
sull'ambiente. Per questo motivo gli apparecchi elettronici sono contrassegnati dal simbolo cui sopra.
78
CH
00800-09348567
[email protected] ASSISTENZA POST-VENDITA
CH
TAGLIANDO DI GARANZIA
PROIETTORE A LED DA 20 W CON
RILEVATORE DI MOVIMENTO
I tuoi dati:
Nome:
Indirizzo:
E-Mail:
Data di acquisto*:
* si consiglia di conservare la fattura con questa scheda di garanzia
Posizione de acquisto:
Descrizione del malfunzionamiento:
Inviare la scheda di
garanzia compilata
insieme al prodotto
guasto a:
ASSISTENZA POST-VENDITA
CH
00800-09348567
Modello: ZTLG-20-SW-6500-,
ZTLG-20-SB-6500, ZTLG-20SW-2700, ZTLG-20-SB-2700
[email protected]
Cod. art.: 92631
08/2015
Zeitlos Service Center
c/o M+R Spedag Group
Hirsrütiweg
4303 Kaiseraugst
AUSTRIA
Assistenza:
A pagamento secondo
tariffa rete fissa della
propria compagnia
telefonica.
ANNI DI
GARANZIA
CH
Condizioni di garanzia
Gentile cliente!
Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell‘acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativo
all‘acquisto e riempire la scheda della garanzia. Conservare quindi sia
lo scontrino che la scheda della garanzia!
Il 95% circa dei reclami sono purtroppo da ricondursi a errori di
utilizzo e potrebbero pertanto essere evitati senza problemi: basta
contattare telefonicamente, per e-mail o per fax l‘apposito servizio
di assistenza.
Desideriamo quindi invitaria a rivolgersi alla hotline da noi messa
a diposizione prima di restituire l‘apparecchio ovvero riportalo al
negozio dove è stato acquistato. La poiremo cosi aiutare senza che si
debba rivoigere altrove.
Il produttore garantisce la risoluzione gratuita di casi di mancanze
riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore
stesso. La garanzia non si estende a danni causati da incidenti, eventi
imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza
e/o di manutenzione o da altro tipo di uso o modifiche diversi da quelli
conformi.
Il periodo di garanzia per i componenti soggetti ad usura e le parti di
consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6 mesi. Le conseguenze dell‘utilizzo quotidiano (graffi, ammaccamenti) non sono coperte da garanzia.
L‘obbligo di garanzia da parte del rivenditore stabilito per legge non
viene limitato dalla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei
quali la legge prescrive una garanzia (obbligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso
dei danni, valgono le condizioni minime stabilite dalla legge.
CH
Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul
prodotto dall‘utente.
Anche dopo la scadenza del periodo di garanzia è possibile inviare gli
apparecchi difettosi al servizio di assistenza a scopo di riparazione. In
questo caso i lavori di riparazione verranno effettuati a pagamento.
Nel caso in cui la riparazione o il preventivo non fossero gratuiti, verrà
informato in anticipo.
Da bin ich mir sicher.
AT
CH
Made in China
Vertrieben duch : | Commercialisé par: |
Commercializzato da:
AHG Wachsmuth & Krogmann mbH
Lange Mühren 1
20095 Hamburg
GERMANY
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST VENDITA
AT +43 (0) 732-210009
CH 00800-09348567
Modell/Type/Modello: ZTLG-20-SW-6500,
ZTLG-20-SB-6500, ZTLG-20-SW-2700,
ZTLG-20-SB-2700
[email protected]
Artikelnummer/N° d‘art./
Cod. art./: 92631
08/2015
3
JAHRE GARANTIE
ANS DE GARANTIE
ANNI DI GARANZIA
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
