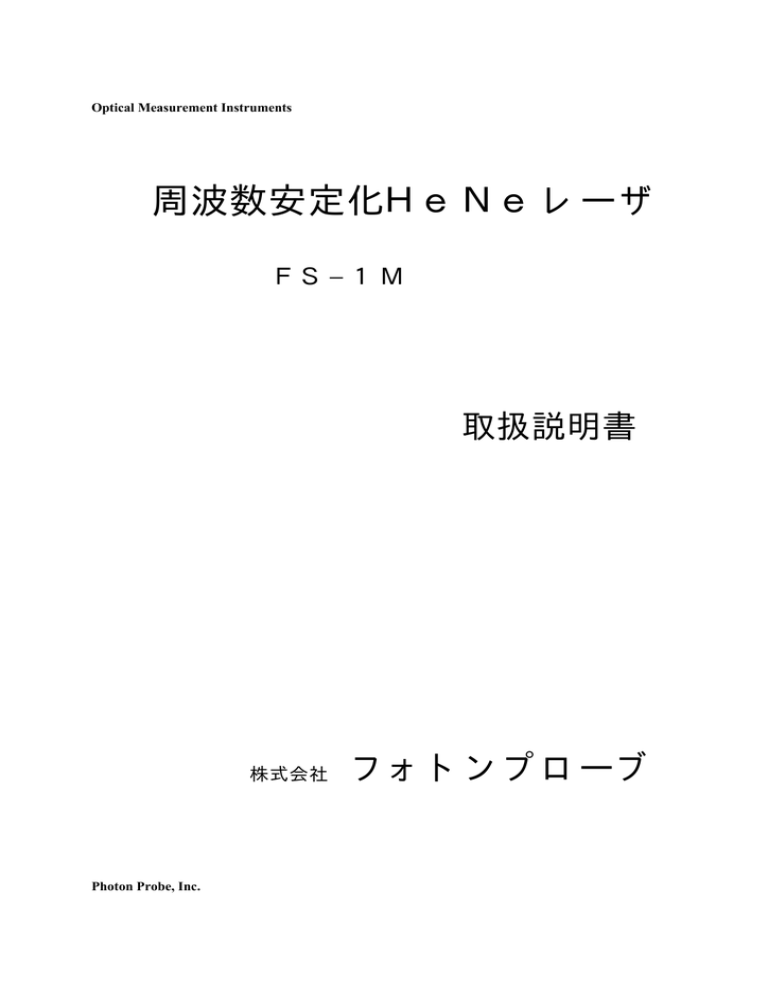

周波数安定化HeNeレーザ
FS−1M
取扱説明書
株式会社 Photon Probe, Inc.
フォトンプローブ
Optical Measuring Instruments and Parts
目次
0.使用上の注意 1
1.装置・備品の点検 2 2.各部の機能及び外観図 2
3.フロントパネル表示 3
4.使用方法 3
5.トラブル対策 4 6.仕様 5
7.偏光方向 6
8.外観図 7
Photon Probe Inc.
Optical Measuring Instruments and Parts
0.使用上の注意 (是非お守り下さい)
1.レーザ光の直視は危険です。
本周波数安定化レーザはHeNeレーザ(633nm)を使用しており、1mW程
度の出力があります。安全対策上、以下の注意点をお守りください。
①レーザ光を直視することは絶対おやめください。失明の恐れがあります。
②レーザ光による事故防止のため、JISで定められたレーザ製品の放射安全基準
(JIS C 6802)に基づいた安全管理を行ってください。(貴社における
安全管理対象設備に加えられることをお勧めします。)
③レーザの出射方向に人が立ち入らないようにしてください。また通行する人の目
に入らないように遮断用カバーなどを設置してください。
④被測定物の反射率が高い場合もありますので、被測定物からの反射散乱光にも注
意を払い、使用中はHeNe用ゴーグルを着用することをお勧めします。
⑤レーザに関する知識が十分でない人をサポーターとする際には、安全性につき認
知させてください。
2.安全対策のため、キースイッチとインターロックキーを利用してください。
①本装置にはレーザ出射に対して2重の安全装置があります。フロントパネルの
キースイッチとリアパネルのインターロックキーです。これら2つのキーが同時
に”ON”の場合のみ出射されます。これら2つのキーを使用して安全を確保して
ください。使用していない時間帯にはインターロックキーを抜くことをお勧めしま
す。
②また、レーザ出射端にシャッターも設けてありますので、適時シャッターを利用
して、安全を確保してください。
3.感電に注意してください。
①コントローラ内部には高電圧の部位があります。感電事故防止のため、コント
ローラは開けないでください。
②使用直後にレーザ管とコントローラを分離(コネクタの脱着)はしないでくださ
い。残留電圧により感電する恐れがあります。分離(コネクタの脱着する場合は、
コントローラの電源の切断後、約60分経過後に行ってください。
③コントローラの電源を入れる際は、リアパネル上のコネクタが接続されているこ
とを確認してください。
4.衝撃を与えないでください。
①レーザ管は衝撃に弱いので取り扱いには充分注意して下さい。
5.結露した状態での使用は避けてください。
①温度差のある場所へ移動した場合や周囲温度の急激な上昇があった場合には1∼
2時間放置し、結露を防いだ後ご使用下さい。
Photon Probe Inc.
1
Optical Measuring Instruments and Parts
1.装置・備品の点検
周波数安定化HeNeレーザ及び付属の装置部品を点検してください。
以下の装置部品が梱包されています。
1.周波数安定化レーザ本体(レーザ管)
外観−筒状、黒色
後部に2本のケーブル
2.周波数安定化レーザコントローラ
外観−箱形状
3.スイッチキー
4.インターロックキー
5.ACコード
6.本取扱説明書
2.各部の機能及び外観図
レーザ管及びコントローラの機能及び外観を示します。
図1 レーザ管外観図
図2 コントローラ外観図
図3 フロント及びリアパネル外観図
<< 部位名称及び機能 >>
①レーザ光出射口
レーザ光の出射口です。
②シャッターレバー
レバー操作により出射光をON/OFFできます。
③高電圧コネクタ(オス)
コントローラのリアパネル上の ⑫高電圧コネクタ(メス)に接続します
④コントロールコネクタ(オス)
コントローラのリアパネルの ⑬コントロールコネクタ(メス)に接続します
⑤オプション用取りつけ用ネジ穴
⑥電源キースイッチ
キーを時計方向に回すとONになります。
⑦”WAIT”ランプ
電源投入後、レーザ光の出射と同時(電源投入数秒後)に点灯し、レーザの周波数
が安定化すると同時に消灯します。ご使用は消灯するまでお待ちください。
⑧”LOCK”ランプ
レーザの周波数が安定化すると同時に点灯します。電源投入後、約40分で点灯し
ます。ご使用は点灯するまでお待ちください。
⑨”POWER”ランプ
電源投入と同時に点灯します。
⑩AC電源ソケット
Photon Probe Inc.
2
Optical Measuring Instruments and Parts
AC100Vコンセントに付属のACコードを用いて接続します。
⑪ヒューズボックス
2Aヒューズを用いてください。
⑫高電圧コネクタ(メス)
⑬コントロールコネクタ(メス)
⑭インターロックキー(BNCコネクタ)
インターロックキーを差し込みます。キーを差し込んだ状態で電源を投入すれば
レーザ光は出射します。キーを外した状態では、電源を投入してもレーザ光は出射
しません。安全管理にお使いください。
⑮コントローラーカバー
3.フロントパネル表示
フロントパネルには3つのランプがあり、点灯・消灯して状態を示します。
1.POWER 電源を入れ、フロントパネル上のキースイッチを”ON”にすることで
点灯します。
2.WAIT 「POWER」ランプが点灯後、レーザ光が出射されると共に点灯しま
す。インターロックキーが抜かれている場合には点灯しません。イン
ターロックキーが挿入されている場合でも、「POWER」ランプ点灯
後、5秒ほど点灯しません。レーザが安定しますと消灯します。
3.LOCK レーザが周波数安定された後点灯します。「WAIT」ランプ点灯後1
0∼40分後に点灯します。「LOCK」ランプ点灯と同時に「WAI
T」ランプは消灯します。環境が急変すると安定状態が保持できずに消
灯することがあります。この場合には、再度点灯するまでお待ちくださ
い。
「LOCK」ランプ点灯後ご使用下さい。
4.使用方法
次の順序でご使用下さい。
0.インターロックキーが抜かれていることを確認してください。
1.周波数安定化レーザ本体(レーザ管)をしっかりとステージに固定してくださ
い。ステージはアオリ調整、XYZ調整できると便利です。この際、レーザ出射方
向延長線上に人の目が入らないような環境にしてください。また、レーザ管は加熱
されていますので、熱抵抗の大きい部材でレーザ管を保持されることをお勧めしま
す。また、レーザ管に風が直接当たる環境もレーザ周波数の安定の阻害になります
Photon Probe Inc.
3
Optical Measuring Instruments and Parts
ので避けてください。
2.周波数安定化レーザコントローラをレーザ本体の近くの台上に設置してくださ
い。
3.レーザ本体とレーザコントローラを、2本のケーブルで結合してください。高
電圧ケーブルとコントロールケーブルです。
4.電源スイッチがOFFであることを確認後、ACコードをコンセントに差し込
み電源供給してください。
5.インターロックキーをリアパネル上のインターロックコネクタ(BNCコネク
タ)に結合して下さい。
6.再度安全確認後、電源スイッチを”ON”にしてください。”POWER”ラ
ンプが点灯します。数秒後、”WAIT”ランプが点灯し、レーザ光が出射されま
す。
7.レーザ出射後、出射光量が1∼2秒周期で変動します。30∼40分後(環境
条件により変動します)”WAIT”ランプが消灯し、”LOCK”ランプが点灯
します。
8.”LOCK”ランプの点灯を待ってご使用下さい。
9.使用後は電源スイッチを”OFF”にしてください。インターロックキーを抜
いて、終了することはお止めください。次回、動作が不安定になる恐れがあります。
5.トラブル対策
トラブルが発生した場合、以下の処置をお取りください。
1.レーザ光が出射されない。
①POWERランプが点灯しない
ヒューズ切れの恐れがあります。定格250V2Aのヒューズと交換してください。
ヒューズを交換しても、出射されない場合には、電源スイッチをOFFにし、AC
電源プラグをコンセントから抜いた後、弊社までご連絡下さい。
②POWERランプは点灯する
インターロックキーがインターロックコネクタと結合されていないか緩い結合に
なっている恐れがあります。一度、電源スイッチをOFFにした後、インターロッ
クキーを結合してください。電源スイッチをONにしたまま、インターロックキー
を結合しないでください。結合したにも関わらず、レーザ光が出射しない場合は、
電源スイッチをOFFにし、AC電源プラグをコンセントから抜いた後、弊社まで
ご連絡下さい。
2.電源スイッチをONにした後、数分でLOCKランプが点灯する
①短時間経過後の再起動の場合
電源スイッチOFF後、レーザ管がまだ熱いと感じられる時間経過内での再起動の
場合には、問題ありません。
②上記以外の場合
コントロールケーブルが外れている恐れがあります。接続を確認してください。
接続は、一度、電源スイッチをOFFにしてから行ってください。接続されている
にも関わらず、レーザ光が出射しない場合は、電源スイッチをOFFにし、AC電
源プラグをコンセントから抜いた後、弊社までご連絡下さい。
Photon Probe Inc.
4
Optical Measuring Instruments and Parts
3. WAITランプとLOCKランプが安定した点灯をしない
レーザ管の環境を整備してください。レーザ管の保持
4.その他
トラブルが発生した場合には、弊社までご連絡下さい。感電防止のため、コント
ローラーは開けないでください。また、高電圧コネクタは電源スイッチOFF後6
0以上経過後に抜いてください。
本製品は周波数安定化のため、レーザ管を加熱しております。従って、レーザ管は
かなり熱くなります。動作中の素手での保持はお止めください。
また、レーザ管の寿命は約3000時間です。寿命と共に光量が減少し、周波数の
安定度が落ち測定値に影響を与えます。
6.仕様
周波数安定度 1×10−8
光出力 0.8mW以上
ビーム径 φ0.63以下
拡がり角 1.3mrad以下
強度ノイズ 0.1%RMS
偏光 ランダム
起動時間 40分以下
使用温度 10∼40℃
保存温度 0∼50℃ 外径寸法(突起部を除く)
コントローラ W213×H100×D300 レーザ管 φ40×L310
重量
コントローラ 2.5kg
レーザ管 1kg
ケーブル長 1.5m
電源 100V 50/60Hz
消費電力 100W以下
Photon Probe Inc.
5
Optical Measuring Instruments and Parts
7.偏光方向
出射光は直線偏光光です。偏光方向はおおよそ次図で示す方向です。正確には計測
後、御使用ください.
直線偏光光の偏光方向
レーザヘッド
レーザマーク
偏光方向
問い合わせ先
光で物理量を高精度に計測
株式会社
フォトンプローブ
本社 日野市東平山1−6−2
TEL・FAX 042−582−2558
E−mail [email protected]
ホームページ
plaza13.mbn.or.jp/ photonprobe/
Photon Probe Inc.
6
Optical Measuring Instruments and Parts
図1レーザ外観図
図1 レーザ管外観図
10
2
φ 40
302
314
5
4
20
2
3
1
20
Photon Probe Inc.
7
Optical Measuring Instruments and Parts
図2コントローラ外観図
(6)
100
(11) (10)
Photon Probe FREQUENCY STABILIZED HeNe LASER
213
306
(7)
(15)
(14)
(8)
(12)
(9)
コントローラー
Photon Probe Inc.
8
(13)
Optical Measuring Instruments and Parts
図3フロント及びリアパネル外観図
図3 フロント及びリアパネル外観図
7
Photon Probe FREQUENCY STABILIZED He-Ne LASER FS1M
WAIT
OFF
6
POWER
POWER
フロントパネル
12
14
HIGH-VOLTAGE
INTERLOCK
CONTROL
13
2A
11
リアパネル
Photon Probe Inc.
8
LOCK
ON
9
AC100V
10
9
