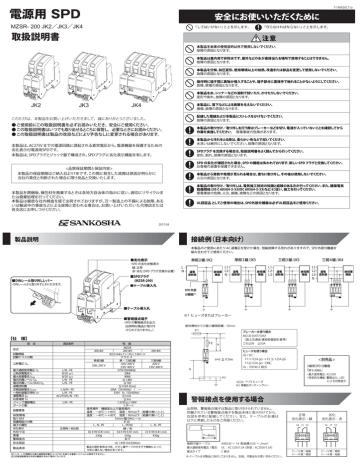

T-140420C11a
安全にお使いいただくために
MZSR- 200 JK2/JK3/JK4
「してはいけない」ことを示します。
取扱説明書
「守らなければならない」ことを示します。
注意
本製品を本来の使用目的以外で使用しないでください。
故障の原因となります。
本製品は屋内用で非防水です。屋外などの水が直接当たる場所で使用することはできません。
故障の原因となります。
本製品を分解、加圧変形、使用環境以上の加熱、改造または部品を変更して使用しないでください。 故障の原因となります。
操作時に端子間に異物が侵入することや、端子部分に直接手で触れることがないようにしてください。
故障、感電の原因となります。
本製品を水、
シンナーなどの溶剤で拭いたり、かけたりしないでください。
変形や割れ、故障の原因となります。
JK2
JK3
JK4
本製品に、落下などによる衝撃を与えないでください。
損傷、故障の原因となります。
このたびは、本製品をお買い上げいただきまして、誠にありがとうございました。
配線した電線および本製品にストレスをかけないでください。
故障の原因となります。
● ご使用前にこの取扱説明書を必ずお読みいただき、安全にご使用ください。
● この取扱説明書はいつでも取り出せるところに保管し、必要なときにお読みください。
● この取扱説明書は製品の改良などにより予告なしに変更される場合があります。
本製品の取り付け/取り外しを行う際はブレーカーなどを切り、電源が入っていないことを確認してから
作業を実施してください。 感電事故の危険があります。
本製品から汚れをとる際は、柔らかい布などで拭いてください。
水洗いは絶対にしないでください。故障の原因となります。
本製品は、AC275V までの電源回路に誘起される異常電圧から、電源機器を保護するための
劣化表示付電源用SPDです。
本製品は、SPDプラグとジャック盤で構成され、SPDプラグに劣化表示機能を有します。
SPDプラグ を交換する場合は、取扱説明書をよく読んでから行ってください。
変形、割れ、故障の原因となります。
SPD の劣化が確認された場合、SPD の機能は失われております。新しいSPD プラグと交換してください。
お客様の装置を保護できません。
<品質保証期間と保証内容>
本製品の保証期限はご納入日より1年です。
この間に発生した故障は原因が明らかに
当社の責任と判断された場合に限り良品と交換いたします。
本製品から発熱や発煙が見られる場合は、直ちに取り外し、
その後は使用しないでください。 火災の原因となります。
本製品の取り付け/取り外しは、電気施工技術の知識と経験のある方が行ってください。
また、建築電気
設備規格(JIS C 60364-5-53(IEC 60364-5-53)など)
に従い、施工を行ってください。 感電事故の危険、火災、損傷、故障などの原因となります。
本製品を開梱後、梱包材を廃棄するときは各地方自治体の指示に従い、適切にリサイクルま
たは廃棄処理を行ってください。
本製品は厳密な社内検査を経て出荷されておりますが、万一製造上の不備による故障、ある
いは輸送中の事故などによる故障と思われる場合は、お買い上げいただいた代理店または
各支店にお申しつけください。
UL認証品 としてご使用の場合は、SPD外部分離器は必ずUL認証品をご使用ください。
2015.04
接続例(日本向け)
製品説明
本製品のご使用にあたり AC 過電圧を受けた場合、短絡故障する恐れがありますので、SPD 外部分離器を
組み合わせてご使用ください。
■SPDプラグ
(MZSR-200)
■DINレール取り外しレバー
・DINレールから取り外すときに引きます。
単相 3 線 /JK3
単相 2 線 /JK2
■劣化表示
・SPD の劣化状態表示
緑:正常
赤:劣化(SPD プラグ交換が必要)
L
N
漏電
遮断器
被保護
機器
L1
L2 漏電
N 遮断器
三相 3 線 /JK3
被保護
機器
L1
L2 漏電
L3 遮断器
三相 4 線 /JK4
被保護
機器
L1
L2
L3
N
漏電
遮断器
被保護
機器
■ケーブル導入孔
SPD 外部
分離器※1
■ケーブル導入孔
※1 ヒューズまたはブレーカー
■警報接点端子
・SPD の警報接点を出力
(出荷時は製品に取り付
けられておりません。)
接地導体からの最小離隔距離:50mm
F1
ブレーカーを使う場合
MCCB 50AT/50AF
(国土交通省 建設設備設計基準)
これ以外 ≦50A
【仕 様】
項 目
測定条件
形式
試験規格
試験クラス分類
公称電圧 Un
最大連続使用電圧 Uc
公称放電電流 In
最大放電電流 Imax
電圧防護レベル Up
電圧防護レベル(5kA) Up
過電流防護
定格短絡電流 ISCCR
一時的過電圧特性 UT
漏電電流 IPE
応答速度 TA
ジャック盤耐電圧
ポートの数
L/N - PE
8/20 μs
8/20 μs
L/N - PE
L/N - PE
L-N/N - PE
L/N - PE
AC255V(L/N - PE)
L/N - PE
設置環境
保管環境
取り付け
保護等級の分類
端子の識別
劣化表示
外形寸法
重量
警報接点
安全認証
製品寿命
正常時 / 劣化時
性 能
MZSR
200 JK2
200 JK3
200 JK4
IEC61643-11 / JIS C 5381-11
クラス II
単相2線
単・三相3線
三相4線
100/ 200 V
200 V
200, 230 V
230/ 400 V
230/ 400 V
275V (50/60Hz)
20kA
40kA
≦1.4kV
≦1kV
≦125A (fuse)
25kA(50/60Hz) / ー
335V 5s(50/60Hz)
≦1mA
≦3ns
1.2/50μs 10kV
1ポート
使用場所:機器室および器具箱内
温度:−40℃∼+80℃ 湿度:96%以下(結露の無いこと)
温度:−40℃∼+80℃ 湿度:96%以下(結露の無いこと)
35mm 幅 DINレール
IP 20
L , N , PE
L , PE(N)
L , N , PE
緑 /赤
36 X 99 X 81 mm
54 X 99 X 81 mm
72 X 99 X 81 mm
230g
330g
430g
あり
UL 1449 3rd Edition
製品の設計寿命は10年。ただし雷サージの大きさや頻度によって、
10年に満たない場合があります。
注1) L-N・L-PE間電圧が最大連続使用電圧 Uc (275V) を超える電源システムには使用できません。
注2)定格短絡電流は外部分離器を含めた場合になります。
F2
a
a+b ≦ 0.5m
b
ヒューズを使う場合
JIS / IEC :
F1>125A gG → F2 ≦ 125A gG
F1≦125A gG → F2
UL : VSP40-2 相当
※2
F1,F2 ヒューズ
< 別売品 >
3 線用 SPD 分離器
「BF3-20kA」
• 最大使用電圧 : AC250V
• 特長的な機能 : 警報出力、LED
による状態表示
※2 等電位ボンディングバー
警報接点を使用する場合
出荷時、警報接点端子は製品に取り付けられていません。
同梱されている警報接点端子を製品本体に取り付けてから、
右図を参考に配線してください。また、ケーブルの仕様は
以下に準拠したものをご用意ください。
正常
劣化表示:緑
14 11 12
劣化
劣化表示:赤
14 11 12
7∼8mm
接続可能ケーブル
最大連続使用電圧 / 電流
接点タイプ
AWG30 ∼ 14 断面積 0.05 ∼ 2mm2
UL:AC125V/1.5A(許容:AC250V/1.5A)
C 接点
※ ケーブルは本製品に添付しておりません。別途、市販品をお買い求めください。
11−12 間:短絡
11−14 間:開放
11−12 間:開放
11−14 間:短絡
T-140420C12a
SPDプラグの交換
DINレールへの取り付け
※取り付け前に DIN レール取り外しレバーが元の状態になっていることを確認してください。レバーは、 一度引くと引き出された状態で固定されます。そのため、もう一度 DIN レールに取り付けるときは、再度
レバーを引いて元の状態に戻してください。レバーを引き出した状態では DIN レールに固定できません。
SPD プラグがいずれかひとつでも交換が必要な場合は、他の SPD プラグの劣化表示が緑でも
全ての SPD プラグを交換してください。
■ SPD プラグの取り外し
1
■ SPD プラグの取り付け
B
A 部を DIN レール※の端に引っ掛け、
B 部を押し込んでください。
SPD プラグ
形式:MZSR-200
A
DINレール(35mm幅)
2
締付けトルク:
1.48 1.96N・m/
148 196N・cm/
15
20kgf・cm
15mm
※ 被覆を剥く長さが、15mm以下の場合
ケーブルがしっかり固定されず、抜け
ることがあります。
ケーブル※の先端が、突き当たるまで
ケーブル導入孔に入れ、ドライバーで
締めつけてください。
ケーブル
ネジ:M5
① SPD プラグの前後のくぼみを押します。
②上に引き上げて取り外します。
SPD プラグを挿入し、抜けないことを確認
します。
接続可能ケーブル:
AWG15 ∼ 4 断面積 1.6 ∼ 22mm2
(より線、単線ともに)
※DINレール、ケーブルは本製品に添付しておりません。別途、市販品をお買い求めください。
DINレールからの取り外し
Q&A
マイナスドライバーなどで、DIN レール取り外しレバーを手前にカチッとなるまで引きます。
その状態で本体を取り外してください。レバーを戻す場合は、もう一度引いてください。
レバーを引かずに取り外したり、過度な力をかけないでください。破損するおそれがあります。
※DIN レール取り外しレバーは、一度引くと引き出た状態で固定されます。そのため、もう一 度 DIN レールに取り
付けるときは再度レバーを引いて元の状態に戻してください。レバーを引き出した状態では、DIN レールに固定
できません。
SPDプラグの劣化状態確認方法
SPD プラグの劣化状態は、
「劣化表示」で確認できます。
① 劣化表示
SPD プラグの状態
正常
緑
正常です
赤
劣化しています
直ちに SPD プラグを
交換してください。
劣化
SPD プラグがいずれかひとつ
でも交換が必要な場合は、
他の SPD プラグの劣化表示が
緑でも全ての SPD プラグを交換
してください。
よくあるご質問
ご回答
性能試験の方法は?
専用テスタ(PD2)がございますので、担当窓口にお問い合わせくだ
さい。
SPD 分離器は何を使えば
いいですか?
ブレーカーの場合 :MCCB 50A以下
ヒューズの場合 :gGタイプ 125A以下 ( JIS / IEC )
:VSP40-2 相当 (UL)
( AC200V電源線では、弊社SPD分離器(BF3-20kA)が最適です。)
