保 証 書(持込修理)
本書は、本書記載内容
(下記規
定)で
で、無料修理を行うことを、
お約束
お約束するものです。
保証期
状
保証期間中に、正常なご使用状
態 で、
で、故 障 が 発 生 し た 場 合 に
は、本
お買
は、本書をご提示のうえ、お買
い上げ
依頼
い上げの販売店に修理をご依頼
ださ
ください。

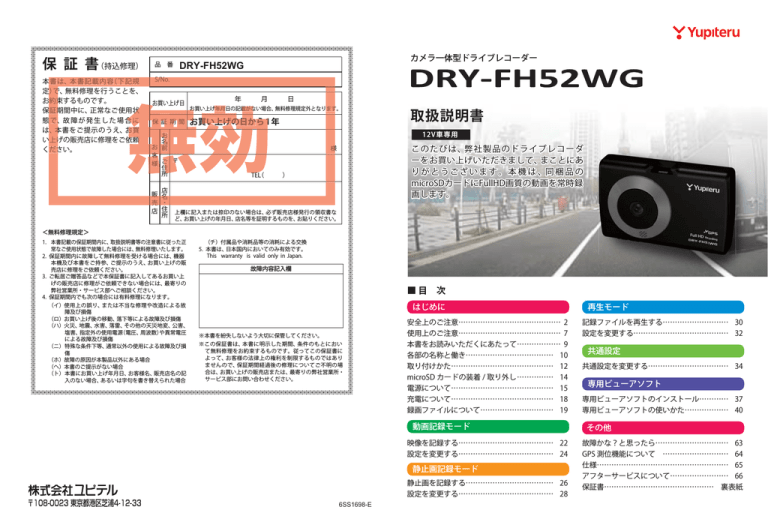

カメラ一体型ドライブレコーダー
品 番 DRY-FH52WG
S/No.
お買い上げ日
お
保 証 期 間
お
名
お 前
客
様 ご 〒
住
所
店
販 名
売 ・
店 住
所
年 月 日
お買い上げ年月日の記載がない場合、
お
げ年月日の記載がな
無料修理規定外となります。
ます
お買い上げの日から
お
買い上げの日から 1 年
取扱説明書
12V車専用
このたびは、弊社製品のドライブレコーダ
ーをお買い上げいただきまして、まことにあ
り が と う ご ざ い ま す 。 本 機 は 、同 梱 品 の
microSDカードにFullHD画質の動画を常時録
画します。
様
TEL( ) 上欄に記入または捺印のない場合は、必ず販売店様発行の領収書な
ど、お買い上げの年月日、店名等を証明するものを、お貼りください。
<無料修理規定>
1. 本書記載の保証期間内に、取扱説明書等の注意書に従った正
常なご使用状態で故障した場合には、無料修理いたします。
2. 保証期間内に故障して無料修理を受ける場合には、機器
本機及び本書をご持参、ご提示のうえ、お買い上げの販
売店に修理をご依頼ください。
3. ご転居ご贈答品などで本保証書に記入してあるお買い上
げの販売店に修理がご依頼できない場合には、最寄りの
弊社営業所・サービス部へご相談ください。
4. 保証期間内でも次の場合には有料修理になります。
(イ)使用上の誤り、または不当な修理や改造による故
障及び損傷
(ロ)お買い上げ後の移動、落下等による故障及び損傷
(ハ)火災、地震、水害、落雷、その他の天災地変、公害、
塩害、指定外の使用電源(電圧、周波数)や異常電圧
による故障及び損傷
(ニ) 特殊な条件下等、通常以外の使用による故障及び損
傷
(ホ)故障の原因が本製品以外にある場合
(ヘ)本書のご提示がない場合
(ト) 本書にお買い上げ年月日、お客様名、販売店名の記
入のない場合、あるいは字句を書き替えられた場合
(チ)付属品や消耗品等の消耗による交換
5. 本書は、日本国内においてのみ有効です。
This warranty is valid only in Japan.
故障内容記入欄
■ 目 次
はじめに
※ 本書を紛失しないよう大切に保管してください。
※ この保証書は、本書に明示した期間、条件のもとにおい
て無料修理をお約束するものです。従ってこの保証書に
よって、お客様の法律上の権利を制限するものではあり
ませんので、保証期間経過後の修理についてご不明の場
合は、お買い上げの販売店または、最寄りの弊社営業所・
サービス部にお問い合わせください。
安全上のご注意…………………………………… 2
使用上のご注意…………………………………… 7
本書をお読みいただくにあたって……………… 9
各部の名称と働き……………………………… 10
取り付けかた…………………………………… 12
microSD カードの装着 / 取り外し …………… 14
電源について…………………………………… 15
充電について…………………………………… 18
録画ファイルについて………………………… 19
動画記録モード
映像を記録する………………………………… 22
設定を変更する………………………………… 24
静止画記録モード
静止画を記録する……………………………… 26
設定を変更する………………………………… 28
6SS1698-E
再生モード
記録ファイルを再生する……………………… 30
設定を変更する………………………………… 32
共通設定
共通設定を変更する…………………………… 34
専用ビューアソフト
専用ビューアソフトのインストール………… 37
専用ビューアソフトの使いかた……………… 40
その他
故障かな?と思ったら………………………… 63
GPS 測位機能について ……………………… 64
仕様……………………………………………… 65
アフターサービスについて…………………… 66
保証書……………………………………… 裏表紙
つづく
ご使用の前に、この「安全上のご注意」をよくお読みのうえ、正しくお使いく
ださい。ここに記載された注意事項は、製品を正しくお使いいただき、使用す
るかたへの危害や損害を未然に防止するためのものです。安全に関する重大な
内容ですので、必ず守ってください。また、注意事項は危害や損害の大きさを
明確にするために、誤った取り扱いをすると生じることが想定される内容を次
の表示で区分し、説明しています。
警告:この表示は、「死亡または重傷な
どを負う可能性が想定される」内
容です。
注意:この表示は、「傷害を負う可能性
または物的損害のみが発生する
可能性が想定される」
内容です。
● 安全上お守りいただきたいこと
落としたり、強いショック
を与えない。破損、故障の
原因となります。
各端子に異物が入ると、故
障の原因となることがあり
ますので取り扱いにご注意
ください。
濡れた手で操作しないでく
ださい。感電の原因となり
ます。
本機は精密機械です。静電
気/電気的ノイズ等でデー
タが消えることがあります。
データが消えると作動しま
せん。
絵表示について
この記号は、気をつけていただきたい「注
意喚起」
内容です。
この記号は、してはいけない
「禁止」
内容です。
この記号は、必ず実行していただく「強制」
内容です。
この記号は、関連するページを示します。
万一、破損した場合は、
すぐに使用を中止する。
そのまま使用すると火災
や感電、故障の原因とな
ります。
穴やすき間にピンや針金等の金属を入れない
でください。感電や故障の原因となります。
破裂、発火や火傷の原因となりますので、
本機を火の中、電子レンジ、オーブンや高
圧容器に入れないでください。また、本機
を加熱したりしないでください。
サービスマン以外の人は、
絶対に機器本体および同梱
品を分解したり、修理しな
いでください。感電や故障
の原因となります。内部点
検や調整、修理は販売店に
ご依頼ください。
本機を次のような場所に保管しないでくださ
い。変色したり、変形したり、故障の原因と
なります。
・直射日光が当たる場所や暖房器具の近くなど、
温度が非常に高い所
・湿気やほこり、油煙の多い所
・ダッシュボードや炎天下で窓を閉め切った自動
車内
注意
気温の低いところから高いところへ移動する
と、本機内に結露が生じることがあります。
故障や発熱などの原因となりますので、結露
したまま使い続けないでください。
2
本機の外装を清掃する場合は水や溶剤は使わ
ずに、乾いた柔らかい布で行ってください。
内部に異物が入った場合は使用を中止し、
お買い上げいただいた販売店にご相談くだ
さい。
ベンジンやシンナー等の揮
発性の薬品を使用して拭か
ないでください。塗装面を
傷めます。
警告
取り付けは、フロントガラ
スの上部20%の範囲内に
取り付けてください。
手動記録をするときは、周
囲の安全を十分に確認した
うえで素早く操作してくだ
さい。
警告
異物が入ったり、水に浸かっ
たり、煙が出ている、変な
臭いがする等、異常な状態
のまま使用しないでくださ
い。発火の恐れがあります
ので、すぐに使用を中止し
て、修理をご依頼ください。
はじめに
はじめに
安全上のご注意
急発進したり急ブレーキをか
けないでください。安全運転
上、大変危険です。また本体
などの脱落・落下等によるケ
ガや事故、物的損害をこうむ
る恐れがあります。
注意
カメラのレンズが汚れている場合は、やわらかい布などに水を含ませて、軽く拭いてください。乾
いた布などでふくとキズの原因となります。
警告
取り付けは、運転や視界の妨げにならない
場所、また、自動車の機能(ブレーキ、ハ
ンドル等)の妨げにならない場所に取り付
けてください。誤った取り付けは、交通事
故の原因となります。
エアバッグの近くに取り付けたり、配線を
しないでください。
万一のとき動作したエアバッグで本機が飛
ばされ、事故やケガの原因となります。ま
た、コード類が妨げとなり、エアバッグが
正常に動作しないことがあります。
注意
取り付けは確実に行ってく
ださい。本体などの脱落・
落下等によるケガや事故、
物的損害をこうむる恐れが
あります。
突起部分などでケガをする
恐れがありますので、取り
付けや取り外しの際はご注
意ください。
運転中に画面等を注視しない
でください。前方不注意によ
る事故の原因になります。
3
つづく
走行中は運転者による操作、画面の注視をし
ないでください。このような行為は道路交通
法第71条への違反となり処罰の対象となり
ます。運転者が操作する場合は、必ず安全な
場所に停車してから操作してください。交通
事故やけがの原因となります。
運転者は走行中に操作しないでください。
走行中の操作は前方不注意による事故の原
因となります。必ず安全な場所に停車し、
サイドブレーキを引いた状態で操作してく
ださい。
本機は日本国内仕様です。海外ではご使用
にならないでください。
● 電源コードについて
● 内蔵リチウムイオン電池について
危険
リチウムイオン電池を分解
したり、改造したりしない
でください。リチウムイオ
ン電池が液漏れ、発熱、発
煙、破裂、発火する原因と
なります。
リチウムイオン電池を火の
中に投入したり、加熱しな
いでください。絶縁物が溶
けたり、電解液に引火した
りして、液漏れ、発熱、発
煙、破裂、発火の原因とな
ります。
リチウムイオン電池を火の
そば、ストーブのそばなど
の高温の場所(80℃以上)
で使用したり、放置しない
でください。熱により樹脂
セパレータが損傷した場合、
リチウムイオン電池が内部
ショートし液漏れ、発熱、
発煙、破裂、発火する原因
となります。
リチウムイオン電池を水や
海水などに浸けたり、濡ら
さないでください。リチウ
ムイオン電池内部で異常な
化学反応が起こり、リチウ
ムイオン電池が液漏れ、発
熱、発煙、破裂、発火する
原因となります。
火のそばや炎天下などで
の充電や放置はしないで
ください。リチウムイオ
ン電池内部で異常な化学
反応が起こり、液漏れ、
発熱、発煙、破裂、発火
の原因となります。
釘を刺したり、ハンマーで
叩いたり、踏みつけたりし
ないでください。リチウム
イオン電池が破壊、変形さ
れ内部でショート状態にな
り、液漏れ、発熱、発煙、
破裂、発火の原因となります。
強い衝撃を与えたり、投げ
つけたりしないでください。
リチウムイオン電池を液漏
れ、発熱、発煙、破裂、発
火させる原因となる恐れが
あります。
リチウムイオン電池が漏液
して液が目に入ったときは、
こすらずにすぐに水道水な
どのきれいな水で充分に洗
ったあと、直ちに医師の治
療を受けてください。放置
すると液により目に障害を
与える原因となります。
警告
取り付け作業中はバッテリー
のマイナス端子をはずして
ください。バッテリーのマ
イナス端子をつないだまま
作業をすると、ショートに
よる故障や感電、けがの原
因となります。
指定以外のヒューズは使用
しないでください。指定以
外のヒューズを使用すると
異常過熱や発火の原因とな
ります。ヒューズは必ず同
一の定格のものと交換して
ください。
取り付け後は、車両の電装
品が正常に動作するか確認
してください。車の電装品
(ブレーキ、ライト、ウィ
ンカーなど)が正常に動作
しない状態で使用すると、
火災や感電、事故の原因に
なります。
コードの接続は+−の極性
をよく確かめて確実に行っ
てください。異常過熱や発
火の原因となります。
お手入れの際は、電源コー
ドを抜いてください。感電
の原因となります。
電源コードは確実に差し込
んでください。接触不良を
起こして火災の原因となり
ます。
バッテリーに直接接続し
ないでください。火災や
感電、故障の原因となり
ます。
指定された電源電圧車以外
では使用しないでください。
火災や感電、故障の原因とな
ります。また、ソケットの極
性にご注意ください。
本機はマイナスアース車専
用です。
コードを傷つけたり、無理
に曲げたり、加工しないで
ください。故障や感電の原
因となります。
● microSDカードについて
警告
microSDカードの出し入れ
は、本機の電源がONにな
っていないことを確認して
行ってください。
4
はじめに
はじめに
安全上のご注意
microSDカードは一方向にしか入りません。挿入方向をよくお
確かめの上、挿入してください。無理に押し込むと、本機が壊
れることがあります。
警告
充電の際に所定の充電時間を越えても充電
が完了しない場合には、充電をやめてくだ
さい。リチウムイオン電池を液漏れ、発熱、
発煙、破裂、発火させる原因になる恐れがあ
ります。
リチウムイオン電池が漏液したり、異臭がす
るときには、直ちに火気より遠ざけてくださ
い。液漏れした電解液に引火し、発煙、破裂、
発火の原因となります。
5
リチウムイオン電池の充電温度範囲は、次
のとおりです。充電:0℃∼+45℃
リチウムイオン電池が急に加熱されたり、
密閉状態が壊れたりして、液漏れ、発熱、
発煙、破裂、発火の原因となります。
また、リチウムイオン電池の性能や寿命を
低下させることがあります。
リチウムイオン電池が液漏れして、液が皮
膚や衣服に付着した場合は、直ちに水道水
などのきれいな水で洗い流してください。
皮膚がかぶれたりする原因になる恐れがあ
ります。
お買い上げ後、初めて使用の際に、さびや異
臭、発熱、その他異常と思われたときは、使
用しないでお買い上げの販売店にご持参くだ
さい。
濡れたリチウムイオン電池
は使用しないでください。
故障、感電、発熱、発火の
原因となります。
通電中のリチウムイオン電池に長時間触れ
ないでください。温度が相当上がることが
あります。長時間皮膚が触れたままになっ
ていると、低温やけどの原因となることが
あります。
6
つづく
●本機を使用中の違反に関しては、
一切の責任を負いかねます。
日頃からの安全運転をお心がけください。
●本機を取り付けたことによる、車両や車載品の故障、事故等の付随的損害について、弊社は一切その責任
を負いません。
注意
リチウムイオン電池は、乳
幼児の手の届かない所に保
管してください。
はじめに
はじめに
使用上のご注意
安全上のご注意
濡れた手でリチウムイオン電
池をさわらないでください。
感電の原因となることがあ
ります。
直射日光の強い所や炎天下の車内などの高温
の場所で使用したり、放置しないでください。
液漏れ、発熱、発煙の原因になる恐れがあり
ます。また、リチウムイオン電池の性能や寿
命を低下させることがあります。
・自然災害や火災、その他の事故、お客様の故意または過失、製品の改造等によって生じた損害に関して、当社は一切
の責任を負いません。
・説明書に記載の使用方法およびその他の遵守すべき事項が守られないことで生じた損害に関し、当社は一切の責
任を負いません。
・本機の仕様および外観、アイコン、表示名、表示の内容は、実際と異なったり、改良のため予告なしに変更する場合
があります。
・本製品の取り付けによる車両の変色・変形
(跡が残る)
に関し、
当社では補償いたしかねます。
■ 録画についての注意
・本機は連続で映像を記録しますが、すべての状況に
おいて映像の記録を保証するものではありません。
・本機は事故の証拠として、効力を保証するもので
はありません。
・本機の故障や本機使用によって生じた損害、およ
び記録された映像やデータの消失、損傷、破損によ
る損害については、弊社は一切その責任を負いません。
・本機で録画した映像は、使用目的や使用方法によっ
ては、被写体のプライバシーなどの権利を侵害する
場合がありますが、弊社は一切責任を負いません。
・本機の動作を確かめるための急ブレーキなど、危
険な運転は絶対におやめください。
・LED 式信号機は点滅して撮影される場合や色の識
別ができない場合があります。そのような場合は、
前後の映像、周辺の車両状況から判断してくださ
い。それにより発生した損害については弊社は一切
責任を負いません。
・録画条件により、録画のコマ数が変わる場合があ
ります。
・運転者は走行中に録画ランプ等を注視したり、操
作しないでください。上書き禁止にするときは、周
囲の安全を十分に確認したうえで素早く操作を
行ってください。
・事故発生時は、録画データが上書きされないよう
に必ず SD カードを保管してください。
・本機は精密な電子部品で構成されており、下記の
ようなお取り扱いをすると、データが破損する恐れ
があります。
※本体に静電気や電気ノイズが加わった場合。
※水に濡らしたり、
強い衝撃を与えた場合。
※長期間使用しなかった場合。
■ 電源直結コードに関する注意
・電源直結コードは、
必ず同梱品をご使用ください。
・電源直結コードのヒューズが切れた場合は、市販
の新しいヒューズ(2A)と交換してください。
また、
交換してもすぐにヒューズが切れる場合は、すぐに
使用を中止して、お買い上げの販売店、またはお客
様ご相談センターに修理をご依頼ください。
・ヒューズ交換の際は、部品の紛失に注意してくだ
さい。
■ 液晶パネル部に関する注意
・表示部を強く押したり、爪やボールペンなどの先
の尖ったもので操作をしないでください。表示部の
故障や破損でケガの原因となります。
・表示部を金属などで擦ったり引っ掻いたりしない
でください。表示部の故障や破損でケガの原因とな
ります。
・サングラスを使用時、偏光特性により、表示が見え
なくなってしまうことがあります。あらかじめご了
承ください。
・周囲の温度が極端に高温になると表示部が黒くな
る場合があります。これは液晶ディスプレイの特性
であり故障ではありません。周囲の温度が動作温度
範囲内になると、元の状態に戻ります。
・液晶パネルは非常に精密度の高い技術で作られて
おり、99.99%以上の有効画素がありますが、0.01%
の画素欠けや常時点灯する画素があります。あらか
じめご了承ください。
7
■ microSD カードに関する注意
■ 内蔵リチウムイオン電池に関する注意
・リチウムイオン電池には寿命があります。
・充電しても使用時間が短くなった場合は、販売店
に内蔵電池 ( 充電式リチウムイオン電池 ) の交換
( 修理対応 ) をご依頼ください。
・安全のため、高温時や低温時は充電ができません。
充電可能な温度範囲は、0∼ +45℃になります。
不要になったリチウムイオン電池は金属部にセロハ
ンテープなどの絶縁テープを貼って、お住まいの自
治体の規則に従って正しくリサイクルしていただく
か、最寄りのリサイクル協力店へお持ちください。
リサイクル協力店につきましては、一般社団法人 JBRCのホームページをご参照ください。
http://www.jbrc.net/hp/contents/jbrc/index.html
はじめに
P. 2
「安全上のご注意」や「同梱物の確認」など、まずお読
みいただきたい内容が記載されています。
動画記録モード
P. 22
動画記録モードの使いかたを説明しています。
静止画記録モード
P. 26
静止画記録モードの使いかたを説明しています。
再生モード
P. 30
再生モードの使いかたを説明しています。
共通設定
P. 34
本機の共通設定を説明しています。
ビューアソフト
P. 37
ビューアソフトの使いかたを説明しています。
その他
P. 63
「故障かな?と思ったら」が記載されています。
仕様などはこちらをご覧ください。
実際にご利用いただく流れに
沿って内容を構成しています。
・SD カードリーダーライターは、使用の SD カード
容量に応じたものを使用してください。容量に対
応していない SD カードリーダーライターを使用
すると、データの破損等により、読み込みや書き込
みが、できなくなる可能性があります。
・SD カードの取り出しは、必ず電源が切れている状
態で行ってください。
本機の動作中に SD カードの取り出しや挿入を行
うと、SD カードの破損やデータの消失など、誤動
作を起こす場合があります。
・SD カードは NAND 型フラッシュメモリとコント
ローラから構成されており、不良セクタが発生す
る場合があります。不良セクタにはデータが書き
込まれませんが、データの記録が繰り返されると、
不良セクタの位置が判断できなくなり、見かけ上
の記録可能領域が減少します。不良セクタを修復
し安定してご使用いただくため、1 ∼ 2 週間に一
度、
フォーマットを行うことをお勧めします。
・SD カードは消耗品ですので、定期的に新品への交
換をお勧めします。長期間ご使用になると、不良セ
クタの多発などにより正常に記録できなくなる場
合や SD カードエラーになり使用できない場合が
あります。
・SD カードの消耗に起因する故障または損傷につ
いては、弊社は一切の責任を負いません。
・重要な記録データは、パソコンに保存や DVD など
別媒体での保管をお勧めします。
・SD カードは必ず本機または、専用ビューアソフト
でフォーマットをしてから使用してください。
はじめに
はじめに
本書をお読みいただくにあたって
使用上のご注意
■ 取り付けに関する注意
・本機は取扱説明書に従って正しく取り付けてくだ
さい。誤った取り付けは、道路運送車両法違反とな
るばかりか、交通事故やケガの原因となります。
・本機の近くに GPS 機能を持つ製品や VICS 受信機
を設置しないでください。誤動作を起こす可能性が
あります。
・テレビアンテナの近くで使用すると、テレビ受信
感度の低下、ちらつき、ノイズの原因となる可能性
があります。
■ 撮影された映像について
■ GPS 測位に関する注意
・本機を初めてご使用になる場合は、GPS 測位が完
了するまで 20 分以上時間がかかる場合があります。
・走行速度や進行角度、距離などの表示は、GPS の電
波のみで計測しています。測位状況によって、実際
とは異なる場合があります。
8
・本機は広角レンズを使用しているため、映像の一
部にゆがみや、影が生じることがあります。これは、
広角レンズの特性であり、異常ではありません。
9
正面
はじめに
はじめに
各部の名称と働き
同梱品
ジョイントレール
ご使用前に同梱品をお確かめください。
同梱品のブラケットを取り付けます。
● 電源直結コード(約 4 m) ………1
レンズ
● ブラケット ………………………1
● microSD カード(4GB) …………1
● 専用ビューアソフト
(同梱品の microSD カード内に収納)
● 取扱説明書・保証書(本書) ……1
※ご購入時は保護フィルムが貼ってあります。
ご使用時に剥がしてください。
・本機には、お買い上げの日から 1 年間の製品保証がついています。
ただし、microSD カード、両面テープなどの消耗品は保証の対象となりません。
スピーカー
・本機の故障による代替品の貸出は弊社では一切行っておりません。
ファイルの再生時に音がでます。
・microSD カードは消耗品であり、定期的に新品に交換することをお勧めします。
microSD カードの性質上、書込み可能回数など製品寿命があります。
下面
シリアルナンバー
製造番号が印刷されています。
専用ビューアソフトについて
リセットボタン
・GPS から取得した位置情報と撮影した映像を連動してご覧になれる専用ビューアソフト
を同梱しています。位置情報も確認しながら映像をお楽しみになれます。(
P.37)
・専用ビューアソフトは、同梱品の microSD カード内に収納されています。誤って専用
ビューアソフトを削除した場合は、弊社ホームページよりダウンロードしてください。
http://www.yupiteru.co.jp/
本機をリセットし、システムを再起動します。
( P.17)
AV 出力端子
背面
別売品のAV出力ケーブル(OP-23)を接続し、記録
した映像と音声(モノラル)をカーナビやカーテレ
ビなどのモニターで再生することができます。
※ RCA外部入力端子を備えた機器に接続できます。
同梱品の追加購入について
本機同梱品を追加購入されるかたは、当社ホームページをご覧ください。
録画ランプ(赤)
録画時に点灯します。
(
P.16 )
https://spareparts.yupiteru.co.jp/
電源ランプ(緑)
本機電源ON時に点灯します。
(
・ YUPITERU スペアパーツダイレクトでは、製品の付属品・補修部品等をお買い求めいただけます。
P.16)
DCジャック
(DC5V)
同梱品の電源直結コードを接続します。
(
P.15)
microSDカード挿入口
同梱品のmicroSDカードを挿入します。
(
P.14)
(
長押しで電源をON/OFFします。
各設定画面を表示したり、記録中の映
像や、記録後の映像を確認できます。
P.15)
● 5Vコンバーター付シガープラグコード OP-E785(約4m) 本体3,500円+税
電源直結コードを使わずに
シガーソケットから電源を
とることができます。
記録ボタン
ワンタッチで記録開始(静止画モード時は撮影)
します。
( P.19)
マイク
周囲の音を収集します。
操作ボタン
本機の操作・設定などを行います。
10
● AC アダプター OP-E368
本体3,000円+税
ご家庭で使用することができます。
電源ボタン
フルカラー TFT 液晶ディスプレイ
2.4 インチ
別売品
● AV 出力ケーブル OP-23
本体2,500円+税
AV出力端子と接続し、記録した映像と音声
(モノラル)をカーナビやカーテレビなど
のモニターで再生することができます。
※RCA外部入力端子を備えた機器に接続できます。
11
はじめに
はじめに
取り付けかた
取り付け・取り外し方法
取り付けの注意
・ フロントガラスの上部20%の範囲内に取り付けてください。
1
・ 両面テープは所定の位置に、しっかり取り付けてください。
・ ワイパーの拭き取り範囲内に取り付けてください。ワイパーの拭き取り範囲外に取り
フロントガラス
※ 固定力を強くするために本体を取り付けず、
24 時間以上放置してください。
※ 貼りなおしはテープの粘着力を弱め脱落する
恐れがあります。
付けると、降雨時等に、鮮明に記録できない可能性があります。
・ ルームミラーの操作に干渉しない場所へ取り付けてください。
・ フロントウィンドウ淵の着色部や視界の妨げとなる場所を避けて取り付けてください。
保護フィルム
・あらかじめブラケットや、フロントガ
ラスの汚れや脂分をよく落としたあと
慎重に取り付けてください。
・ 視界の妨げにならないように取り付けてください。
・ 車検証ステッカー等に重ならないように取り付けてください。
ブラケットの両面テープから保護フィルム
をはがして、フロントガラスに取り付ける
2
・ エアバッグの動作や運転の妨げにならないように、取り付けてください。
ブラケットを本機のジョイントレールに合
わせ、矢印の方向にスライドさせて、本体
をブラケットに装着する
ブラケット
ジョイントレール
※ 奥までスライドさせ、かるく本体を引っ張り
本体が外れないことを確認してください。
走行中に落下する恐れがあります。
フロントガラス上部からフロント
ガラス全体の20%以内に取り付
けてください。
3
レンズを進行方向の撮影したい角度に向
け、ナットを締めて固定する
ナット
※ 確実にナットで固定してください。走行中に
落下する恐れがあります。
進行方向
・本機を取り外すときは、ブラケットの
ロック解除レバーを持ち上げ、本機を
矢印の方向にスライドさせてください。
①
②
ロック解除レバー
12
13
電源について
※ 本機と同梱品以外の microSD カードとの相性による動作の不具合については保証いたしかねます。
※ 本機は、4GB 以上、32GB 以下の microSDHC カードに対応しています。(SD スピードクラス「Class6」以上)
つづく
接続方法
同梱品の電源直結コードを接続する。
注意
ヒューズホルダー
赤コード
・電源をOFF(電源ランプ消灯)にしてから行ってください。
・micro SDカードは一方向にしか入りません。micro SDカードを下図のように挿入してくだ
さい。無理に押し込むと、本体が壊れることがあります。
・microSDカードは、必ず本機でフォーマットしてから使用してください。
1
電源を OFF(電源ランプ消灯)にして、microSD カード挿入口に microSD カードを『カチッ』
と音がするまで押し込む
右図の向きに合わせて入れてください。
microSD
カード挿入口
・microSD カードを取り出すときは、カー
ドを押し込み、カードが少し飛び出し
てから引き出します。
※ microSD カードが飛び出した際の紛失にご
注意ください。
2
本機でフォーマットする(
はじめに
はじめに
microSD カードの装着 / 取り外し
1
赤コード(+)は、必ずエンジンキーと連動
して ON/OFF する車両のアクセサリー電源
に接続してください。
2
市販品のタイラップ(結束バンド)や両面
テープなどを使い、5V コンバーターユニッ
トを固定、配線処理をしてください。
次のような場所への 5V コンバーターユニッ
トの固定や配線処理は避けてください。
・ 運転やエアーバック作動時の妨げとなるよう
な場所。
・ エアコンやヒーターなどの熱風を受ける場所。
・ 直射日光の当たる場所。
・ 不安定な場所。
・ 配線の噛み込みや被覆の摩擦により、断線や
ショートしてしまう可能性がある場所。
・ 車の電装機器(アンテナ等含む)などの近く。
アクセサリー
電源へ
車の
金属部分へ
黒コード
全長約4m
5Vコンバーターユニット
タイラップ
(結束バンド)通し穴
本機、DCジャックへ
※ 作業中のショート事故防止のため、車両へ接続す
るときは、車のバッテリーのマイナス端子を必ず
はずしてから作業してください。
※ 電源は DC12V(マイナスアース)車専用です。24V
車ではご使用いただけません。
P.34,36)
ヒューズの交換
注意
・事故発生時は記録された録画データが上書きされないように、必ず電源をOFFにしてから
microSDカードを抜いて保管してください。
接続機器の電源が入らないときは、接続コード類が
はずれていないか確認のうえ、ヒューズホルダーの中
のヒューズが切れていないか確認してください。
ヒューズホルダーを左に回し、元に戻すときは、右に
回してください。
交換ヒューズ 2A
(20mm x 5.2mm)
内蔵電池のみで使用する
電源ボタンを 2 秒以上長押しする
電源が ON になります。
※ 電源が ON にならないときは充電してください。
※ 内蔵電池のみで使用する場合は、GPS 機能が働き
ません。
手動で電源を OFF にする
電源ボタンを 2 秒以上長押しする
録画ファイルを保存して、電源が OFF になり
ます。
14
15
はじめに
はじめに
電源について
録画の開始
リセットボタンについて
本機は、エンジンキーに連動して録画を開始します。
1
本 機 で フォーマットさ れ た、 同 梱 品 の
microSD カードが挿入されていることを確
認する
microSD
カード挿入口
同 梱 品 の microSD カ ー ド が 挿 入 さ れ て
いないときは、電源が OFF(電源ランプ
消灯)であることを確認して、同梱品の
microSD カードを挿入してください。
※ microSD カードは指定した方向へ正しく入れてください。無理に誤った方向に入れた場合、
microSD カー
ドや本機の故障の原因となります。
※ エンジンキーを OFF にしても、しばらくは microSD カードにデータの書込みが行われています。
microSD カードの抜き差しは、電源が OFF(電源ランプ消灯)の状態で行ってください。
2
動作しなくなったり、誤作動を起こしたときは、
先の尖ったもので、リセットボタンを押して、
システムを再起動させてください。
リセットボタン
※ リセットボタンを押した後は再起動します。
※ リセットボタンを押しても microSD カードに記録
したデータは消えません。
バックアップ機能について
重大事故などで急に電源が断たれた場合、バックアップ機能により、現在記録中の映像の破損
を防いで保存します。
車両のエンジンを始動する
本機に電源が供給されると電源ランプ
(緑)と録画ランプ(赤)が点灯し、動画の
記録が開始されます。
GPS が測位されると、
アイコンが画
面上部に表示され、GPS 情報を取得しま
す。測位に失敗した場合は、
ンを表示します。
アイコ
※ このとき、GPS から情報を取得して自動的に
P.34)
日時の調整をします。(
※ 内蔵電池使用などで自動的に録画が開始されない場合は、動画記録モードになっていることを確認して、
記録ボタンを押してください。(
P.23)
GPS 測位について…
購入後、初めてご使用される場合、障害物や遮へい物のない見通しのいい場所で 10 分∼ 20
分程度通電状態にし、GPS の電波を受信
(測位)させます。
録画の停止
本機は、エンジンキーに連動して録画を停止します。
1
車両のエンジンを切る
電源が OFF になります。
・手動で録画を停止したい場合は、録画中
に
ボタンを押します。
16
17
録画ファイルについて
内蔵電池を充電する
はじめに
はじめに
充電について
つづく
常時録画
充電温度範囲 0 ∼+ 45℃ 過充電防止回路付
● 車両からの充電は、同梱品の電源直結コードを本体の DC ジャックと車両に接続し、電源が供
給されると充電が行われます。
※ 電源 ON 時の充電中は、液晶画面の右下に「充電中」の電池状態アイコンが表示されます。
エンジン始動(ACC ON)からエンジン停止(ACC OFF)までの映像を microSD カードに常時録画します。
1 ファイルは約 5 分間で、上書き動作は設定内容によって異なります。(
P.24,57)
初期設定(720P)
で、同梱品の microSD カード
(4GB)
に約 100 分の常時録画が可能です。(
P.65)
◆ 録画開始から録画停止まで約100分以内の場合
録画開始
約 2.5 時間で満充電になります。
録画停止
※ 電源 OFF 時の充電中は、電源ランプ(緑)が点滅し、充電が完了すると電源ランプ(緑)が消灯します。
※ 充電可能温度範囲は、0 ∼+ 45℃です。安全のため、高温時や低温時は充電ができません。その場合は、
別売品の AC アダプター(OP-E368)
を使用し、室内での充電をお勧めいたします。
● 別売品の AC アダプター(OP-E368)を使って
本機を充電できます。
microSDカードに記録
…
記録ファイルは、1ファイル約5分で生成されます。
約 2.5 時間で満充電になります。
※ 電源 OFF 時の充電中は、電源ランプ(緑)が点
滅し、充電が完了すると電源ランプ(緑)が消灯
します。
◆ 録画開始から録画停止まで 約100分を越える場合
録画開始
録画停止
microSDカードに記録
…
電池状態アイコンについて
液晶画面右下に次のように電池の状態を表示します。
状態
電池残量多い 電池残量少ない
(満充電)
古いファイル(1ファイル単位)から順に削除(上書き)されます。
要充電
(点滅)
充電中
アイコン
※ 上書き設定をONにしていない場合は、microSDカードがいっぱいになった時点で本機の記録を停止します。
( P.24,55)
ワンタッチ記録
常時録画中に本機側面の記録ボタンを押すことで、ボタンを押した前後の映像を「映像記録設定」
で設定した内容で保存します。
満充電の状態で最長約 30 分使用できます。
※設定や動作条件によって短くなることがあります。
内蔵電池には寿命があります。充電しても使用可能時間が短くなった場合は、
お買い上げの販売店、またはお客様ご相談センターにご相談ください。
18
※ 上書き動作は、設定内容によって異なります。(
P.24,57)
※ 保存できるファイル数は、最大 10 件までです。
※ 1080pHD/ 毎秒 30 コマ設定時は、ワンタッチ記録・G センサ記録は使用できません。(
P.57)
注意
ワンタッチ記録をするときは、周囲の安
全を十分に確認したうえで素早く操作を
行ってください。
19
はじめに
はじめに
録画ファイルについて
◆ Gセンサ記録の記録動作
◆ ワンタッチ記録の1ファイル構成例
例:1080P 10 フレーム / 秒
記録開始
記録ボタン
を押す
記録ボタンを押した時点の前後 10 秒間
(計 20 秒間)の映像を 1 つのファイル構
成単位として記録します。
通常の記録フォルダ
10秒間
通常の記録ファイル
10秒間
記録ボタン
を押す前
記録停止
衝撃
衝撃を受けたファイル
記録ボタン
を押した後
コピーする
◆ ワンタッチ記録の記録動作
記録開始
通常の記録フォルダ
記録停止
記録ボタン
を押す
Gセンサ記録専用
フォルダ
通常の記録ファイル
※ 上書き設定をONにしていない場合は、最大10件分 保存した時点で次の記録は行いません。
(P.24,57)
コピーする
ワンタッチ記録ファイル1
衝撃を受けたファイル2
記録ファイルは「映像記録設定」で設定されたファイル構成単位で生成されます。
( P.57)
ワンタッチ記録ファイル
ワンタッチ記録
専用フォルダ
衝撃を受けたファイル1
連続トリガーについて
ワンタッチ記録ファイル2
本機では、トリガ記録中に新たな衝撃が加わった場合、2 回目以降の衝撃も連続して記録可能です。
(最
大 1 分間)
例:1080P 10 フレーム / 秒
衝撃 1
記録ファイルは「映像記録設定」で設定されたファイル構成単位で生成されます。
( P.57)
衝撃 2
※ 上書き設定をONにしていない場合は、最大10件分 保存した時点で次の記録は行いません。
(P.24,57)
10秒間
G センサ記録
※ 上書き動作は、設定内容によって異なります。(
P.24,57)
※ 保存できるファイル数は、最大 10 件までです。
※ 1080pHD/ 毎秒 30 コマ設定時は、ワンタッチ記録・G センサ記録は使用できません。(
衝撃 1
最大1分間(60秒間)
衝撃検知前
衝撃
例:1080P 10 フレーム / 秒
※ 連続トリガー検知後は、設定されている時間(上記例では 10 秒間)記録します。
※ 連続トリガーの記録ファイルは最大で 1 分間です。
衝撃を検知した時点の前後 10 秒間(計
20 秒間)の映像を 1 つのファイル構成
単位として記録します。
10秒間
10秒間
P.57)
◆ Gセンサ記録の1ファイル構成例
20
10秒間
衝撃検知後
内蔵の加速度センサーが一定以上の衝撃を検知すると、衝撃前後の映像を「映像記録設定」で設定
した内容で保存します。
衝撃検知前
10秒以内
衝撃検知前
10秒間
衝撃検知後
21
映像を記録する
動画記録モード画面
動画記録モード時のボタンの機能
③
④ ⑤ ⑥
ボタン
(GPS 非測位時)
①
機 能
1 倍∼ 4 倍までズームインします。
⑨
4 倍∼ 1 倍までズームアウトします。
⑩
⑪
②
動画記録モード
動画記録モード
動画記録モードでは、ビデオカメラのように連続して動画を記録します。
⑫
( 常時録画記録 件数フル時)
⑬
( G センサ記録 件数フル時)
⑭
( ワンタッチ記録 件数フル時)
動画記録停止中は、モードを変更します。
動画記録中は、ファインダー表示を消します。
動画記録停止中は、動画記録モード設定メニューへ(*P.24)
動画記録中に押すと、動画記録を停止します。
映像を記録する
⑦
動画記録停止の状態や他のモードの状態から、動画記録を開始する方法を説明します。
⑮
No.
表示名
①
モードアイコン
動画記録モードアイコンを表示します。
②
ファインダー
カメラのファインダーです。
③
録画アイコン
動画記録中に点滅表示されます。
④
G センサ記録アイコン
加速度センサーのトリガ記録時に点滅表示します。
⑤
ワンタッチ記録アイコン ワンタッチ記録時に点滅表示します。
⑥
GPS アイコン
説 明
本機の電源が ON になっていることを確認する
2
ボタンを押して、動画記 録モードに
モード変更する
※ 押すたびに、[
動画記録モード ] → [
再生モード ]
静止画記録モード ] → [
にモード変更します。
GPS の状態をアイコンで表示します。
日付
現在の日付を表示します。
⑧
時刻
現在時刻を表示します。
記録時間 / 記録可能時間
記録時には現在の映像の記録時間を、記録停止時には現在の設
定での記録可能時間を表示します。
⑩
1
※内蔵電池駆動時は GPS が働かないため、アイコンは表示されません。
⑦
⑨
3
解像度
現在の設定記録解像度を表示します。
(
ズーム倍率
ズーム倍率
(x2 ∼ x4)を表示します。
⑪
22
⑧
P.24)
※ ズーム倍率は固定されません。電源を OFF にしたり、他のモードに
変更した場合、1 倍に戻ります。
⑫
常時録画上書き / フルア 常時録画上書き時、及び常時録画件数フル時に表示
※一度も上書きされていない時は、アイコンは表示されません。
イコン
⑬
G センサ記録上書き / フ G センサ記録上書き時、及び G センサ記録件数フル時に表示
※一度も上書きされていない時は、アイコンは表示されません。
ルアイコン
⑭
ワンタッチ記録上書き / ワンタッチ記録上書き時、及びワンタッチ記録件数フル時に表示
※一度も上書きされていない時は、アイコンは表示されません。
フルアイコン
⑮
内蔵電池アイコン
内蔵電池の状態を表示します。
(
P.18)
記録ボタンを押して、動画記録を開始する
動画記録中のファインダー表示
1
ボタンを押して、動画記録中のファイン
ダー表示を ON/OFF することが出来ます。
※ ボタンを押すたびに「表示」
「非表示」が切り替
わります。
※「録画設定」で、
「液晶画面自動 OFF」
を設定す
ることもできます。(
P.24,57)
23
設定を変更する
動画記録モードの設定メニュー
項 目
G センサ感度
(シンプル)
(★)
感度 2(★)
感度 3(鈍感)
衝撃
G センサ感度
(こだわり)
説 明
G センサ設定をシンプルに設定した場合
の感度を、感度 1、2、3 から選択します。
動画記録モード
動画記録モード
動画記録モードの録画設定を、確認または変更します。
設 定
感度 1(敏感)
急ハンドル
急発進 / 急ブレーキ
設定操作時のボタンの機能
G センサ設定をこだわりに設定した場合
の各項目の感度を、個別に感度 1(敏感)、
2、3
(鈍感)から選択します。初期設定は「感
度 2」になります。
ボタン
機 能
設定項目を選択します。
設定項目を選択します。
★は初期設定値です。
項 目
設 定
1080P HD (1920 x 1080)
解像度
説 明
選択項目を決定します。
記録する映像の解像度を選択します。
1080P (1440 x 1080)
ひとつ前の項目に戻ります。
720P (1280 x 720)
(★)
VGA (640 x 480)
フレームレート
音声録音
イベントビープ音
30 フレーム / 秒(★)
10 フレーム / 秒
ON(★)
OFF
ON(★)
OFF
ON
(★)
常時録画上書き
OFF
ON
(★)
ワンタッチ記録上書き
OFF
ON
(★)
G センサ記録上書き
OFF
液晶画面自動 OFF
G センサ設定
24
ON
OFF(★)
シンプル(★)
こだわり
記録する映像のフレームレート(1 秒間に
何フレーム記録するか)を設定します。
映像と同時に、音声も記録するかを設定
します。
設定メニューへの変更
1
ワンタッチ記録や G センサ記録が発生し
た際に、ビープ音を鳴らすかを設定します。
microSD カードが空きが無くなった場合、
古いファイルから削除して上書きするかを
設定します。
※ 動画記録中には、モード変更やメニュー画面
の表示はできません。
2
microSD カードが空きが無くなった場合、
古いファイルから削除して上書きするかを
設定します。
microSD カードが空きが無くなった場合、
古いファイルから削除して上書きするかを
設定します。
本機の電源が ON になっていることを確認
ボタンを
し、動画記録中の場合は、
押して、動画記録を停止する
ボタンを押して、動画記録モードを選
択する
※ 押すたびに、[
動画記録モード ] → [
再生モード ]
静止画記録モード ] → [
にモード変更します。
3
ボタンを押して、動画記録モードの設
定メニューを表示する
記録中の液晶画面を自動的(録画開始約 10
秒後)に OFF するかを設定します。
・
ボタンを押すと、共通設定メニュー
を表示します。
G センサの設定を、シンプルかこだわり
から選択します。
※ 共通設定メニューは、動画記録モード、静止
画記録モード、再生モードで表示されるもの
と同じです。(
P.34)
25
静止画を記録する
静止画記録モード画面
静止画記録モード時のボタンの機能
静止画記録モードにすると、デジタルカメラのように静止画を撮影できます。
ボタン
機 能
1 倍∼ 4 倍までズームインします。
(GPS 非測位時)
③
4 倍∼ 1 倍までズームアウトします。
⑥
①
モード変更
⑦
静止画記録モード
静止画記録モード
⑧
静止画記録モード設定メニューへ(*P.28)
②
⑨
静止画を記録する
静止画記録モードにすると、デジタルカメラのように静止画を撮影できます。
④
No.
⑤
表示名
説 明
①
モードアイコン
動画記録モードアイコンを表示します。
②
ファインダー
カメラのファインダーです。
③
GPS アイコン
1
※ 動画記録中には、モード変更やメニュー画面
の表示はできません。
GPS の状態をアイコンで表示します。
※内蔵電池駆動時は GPS が働かないため、アイコンは表示されません。
④
日付
現在の日付を表示します。
⑤
時刻
現在時刻を表示します。
⑥
撮影可能枚数
残りの microSD カード容量で撮影可能な静止画枚数を表示します。
⑦
解像度
現在の設定記録解像度を表示します。
(
ズーム倍率
⑧
⑨
2
ボタンを押して、静止画記録モードに
モード変更する
※ 押すたびに、[
動画記録モード ] → [
再生モード ]
静止画記録モード ] → [
にモード変更します。
P.28)
ズーム倍率
(x2 ∼ x4)を表示します。
※ ズーム倍率は固定されません。電源を OFF にしたり、他のモードに変更し
た場合、1 倍に戻ります。
内蔵電池アイコン
内蔵電池の状態を表示します。
(
P.18)
3
26
本機の電源が ON になっていることを確認
ボタンを
し、動画記録中の場合は、
押して、動画記録を停止する
記録ボタンを押して、静止画を記録する
※ 静止画の解像度は、
「撮影設定」で変更できます。
(
P.28)
27
設定を変更する
静止画記録モードの設定メニュー
設定メニューへの変更
静止画記録モードの撮影設定を、確認または変更します。
1
本機の電源が ON になっていることを確認
ボタンを
し、動画記録中の場合は、
押して、動画記録を停止する
※ 動画記録中には、モード変更やメニュー画面
の表示はできません。
設 定
3.5M (2176 x 1632)
(★)
説 明
記録する静止画の撮影解像度を選択します。
1080p HD (1920 x 1080)
解像度
3
1080p (1440 x 1080)
720p (1280 x 720)
ボタンを押して、静止画記録モードの
設定メニューを表示する
・
ボタンを押すと、共通設定メニュー
を表示します。
VGA (640 x 480)
※ 共通設定メニューは、動画記録モード、静止
画記録モード、再生モードで表示されるもの
と同じです。(
P.34)
設定操作時のボタンの機能
ボタン
ボタンを押して、静止画記録モードを
選択する
※ 押すたびに、[
動画記録モード ] → [
静止画記録モード ] → [
再生モード ]
にモード変更します。
★は初期設定値です。
項 目
静止画記録モード
静止画記録モード
2
機 能
設定項目を選択します。
設定項目を選択します。
選択項目を決定します。
ひとつ前の項目に戻ります。
28
29
記録ファイルを再生する
再生モード画面
再生モード時のボタンの機能
再生モードにすると、記録したファイルを本機上で見ることができます。
ボタン
再生待機画面
⑥
①
( 静止画)
⑦
(G センサ記録)
②
④
⑤
⑧
③
動画再生画面
(G センサ記録)
記録ボタン
動 作
機 能
ファイル選択時
前のファイルを表示
ファイル再生時
巻き戻し
(x-2、x-4、x-8)
ファイル選択時
次のファイルを表示
ファイル再生時
早送り
(x2、x4、x8)
ファイル選択時
モード変更
ファイル再生時
モード変更
ファイル選択時
再生設定メニューへ
ファイル再生時
停止
ファイル選択時
再生
ファイル再生時
一時停止
記録ファイルを再生する
1
再生モード
再生モード
⑨
本機の電源が ON になっていることを確認
ボタンを
し、動画記録中の場合は、
押して、動画記録を停止する
※ 動画記録中には、モード変更やメニュー画面
の表示はできません。
2
30
No.
表示名
①
ファイル種類アイコン
ファイルの種類に応じて、動画、静止画アイコンを表示します。
②
記録映像 / 画像
記録した動画または静止画を表示します。
③
操作ガイドアイコン
操作ボタンとその機能を表示します。
④
記録日付
映像、画像を記録した日付を表示します。
⑤
記録時刻
映像、画像を記録した時刻を表示します。
⑥
ファイル解像度
記録解像度を表示します。
(
⑦
記録状態アイコン
ワンタッチ記録、または G センサ記録の場合に表示します。
⑧
内蔵電池アイコン
内蔵電池の状態を表示します。
(
⑨
再生時間
記録ファイルの再生時間を表示します。
※ 押すたびに、[
動画記録モード ] → [
再生モード ]
静止画記録モード ] → [
にモード変更します。
説 明
P.24,28)
P.18)
ボタンを押して、再生モードにモード
変更する
3
再生したいファイルがある再生フォルダを
選択する(
P.32)
4
記録ファイルを選んで、再生する
ボタン、または
ボタンを押して
ファイルを選択し、記録ボタンを押して
再生します。
31
設定を変更する
再生モードの設定メニュー
設定操作時のボタンの機能
再生モードの設定を、確認または変更します。
※画像は常時録画フォルダを表示した場合です。
ボタン
機 能
設定項目を選択します。
設定項目を選択します。
選択項目を決定します。
ひとつ前の項目に戻ります。
設定メニューへの変更
★は初期設定値です。
設 定
常時録画フォルダ
再生フォルダ切替
G センサ記録フォルダ
説 明
再生フォルダを選択して、再生するファイルの種
類を設定します。
1
※ 動画記録中には、モード変更やメニュー画面
の表示はできません。
ワンタッチフォルダ
静止画フォルダ
1 ファイル消去
消去
※ フォルダの上書き設定が OFF の場合は、項目が選択
できず、削除できません。
(
P.24)
ON(★)
本機で記録ファイルを再生する際、録音したデー
タを再生するかどうかを設定します。
OFF
※ 設定を ON にした場合、1080pHD で記録されたファ
イルは 1 フレーム / 秒で再生されます。
音量 4(★)
操作音量や再生音量を設定します。
音量 3
音量
記録ファイルを削除します。選択中のファイル
か、再生フォルダ切替で選んだフォルダ内の全て
のファイルか選択してください。
フォルダ内を全消去
音声再生
音量 2
音量 1
消音
本機の電源が ON になっていることを確認
ボタンを
し、動画記録中の場合は、
押して、動画記録を停止する
再生モード
再生モード
項 目
2
3
ボタンを押して、再生モードを選択する
※ 押すたびに、[
動画記録モード ] → [
再生モード ]
静止画記録モード ] → [
にモード変更します。
ボタンを押して、再生モードの設定メ
ニューを表示する
・
ボタンを押すと、共通設定メニュー
を表示します。
※ 共通設定メニューは、動画記録モード、静止
画記録モード、再生モードで表示されるもの
と同じです。(
P.34)
32
33
共通設定を変更する
つづく
共通設定
設定操作時のボタンの機能
本機の基本設定を、確認または変更します。
ボタン
※ 共通設定メニューは動画記録モード、静止画撮影モード、再生モードのどこからでも表示させることができます。
機 能
設定項目を選択したり、値を増加します。
設定項目を選択したり、値を減少します。
選択項目を決定します。
ひとつ前の項目に戻ります。
共通設定メニューへの変更
★は初期設定値です。
項 目
設 定
1
説 明
※ 動画記録中には、モード変更やメニュー画面
の表示はできません。
年 / 月 / 日 / 時 / 分 / 秒を設定します。
日時
操作音
ー
ON(★)
OFF
設定初期化
キャンセル
設定を初期設定値
(★)
に戻します。
SD カード
フォーマット
バージョン情報
50Hz
実行
キャンセル
microSD カードをフォーマット(初期化)します。(*P.36)
OK
※ 上書き設定が OFF のフォルダ内のファイルも消去します。
ー
2
ボタンを押して、動画記録モードを選
択する
※ 押すたびに、[
動画記録モード ] → [
再生モード ]
静止画記録モード ] → [
にモード変更します。
3
ボタンを押して、動画記録モードの設
定メニューを表示する
4
ボタンを押すと、共通設定メニューを
表示します。
共通設定
共通設定
60Hz
使用している地域の商用周波数に合わせてください。
東日本:50Hz
西日本:60Hz
記録撮影時に蛍光灯などのちらつきを防止し記録します。
OFF(★)
フリッカレス機能
※ 手動で設定した場合でも、GPS の日時情報が優先され、変更され
ます。
操作音の ON/OFF を設定します。
本機の電源が ON になっていることを確認
ボタンを
し、動画記録中の場合は、
押して、動画記録を停止する
ファームウェアのバージョンを表示します。
※ 共通設定メニューは、動画記録モード、静止
画記録モード、再生モードで表示されるもの
と同じです。
34
35
専用ビューアソフトのインストール
共通設定を変更する
microSD カードのフォーマット
1
2
つづく
本機で記録した映像は、専用ビューアソフトを使い、パソコンで見ることができます。
前ページを参考に、共通設定メニューを表
示させます
ボタンを押して [SD カードフォー
マット ] を選択し、
USBケーブル
ボタンを押す
※ 本機とパソコンを、直接 USB ケーブルなどで接続しないでください。
必ず本機から microSD カードを取り出して、microSD カードをパソコンと接続してください。
インストールの準備
OS:Microsoft Windows7 または 8
CPU:Core2Duo 相当、2.0GHz 以上
メモリ:2GB 以上
画面解像度:XGA(1024 x 768)
以上
SDHC 対応のリーダーライター
3
ボタンを押して [OK] を選 択し、
ボタンを押す
※ ご使用の microSD カード容量に対応していない SD カードリーダーライターを使用した場合、microSD カード内
のファイルが破損することがあります。
1
リーダーライターをパソコンに接続する
※ microSD カードを直接接続できるパソコンの
場合は、リーダーライターを接続する必要は
ありません。
共通設定
リーダー
ライター
ボタンを押して [OK] を選 択し、
ボタンを押す
フォーマットが開始されます。
※ フォーマットが正常に終了すると、
「SD カー
ドのフォーマットが完了しました。」と表示
します。
※「SD カードのフォーマットに失敗しました。
カードに異常が発生しています。」と表示し
てフォーマットに失敗した場合、microSD
カードの不良や非対応容量の microSD カー
ドでないか確認してください。
2
同梱品の microSD カードをリーダーライ
ターに接続する
専用ビューアソフト
4
36
対象 OS
・Windows 7
・Windows 8
リーダー
ライター
microSD カード
3
エクスプローラなどを起動し、
「YPDR0101」
と 表 示 さ れて い るド ラ イ ブ を 展 開 し、
[pcsw]フォルダをダブルクリックする
37
専用ビューアソフトのインストール
専用ビューアソフトをインストールする
1
5
[setup.exe]をダブルクリックする
プログラムグループの指定
プログラムグループが表示がされますの
で、[次へ]をクリックします。
※ パソコンが「拡張子を表示しない」に設定され
ている場合、setup と表示されます。
6
2
デスクトップ画面上にショートカットア
イコンを作成します。
確認して「次へ」をクリックします。
デスクトップ画面上のアイコンをダブル
クリックするだけで、いつでも専用ビュー
アソフトを起動できます。
セットアップウィザードの開始
[次へ]をクリックします。
7
3
追加タスクの選択
使用許諾契約書に同意する
インストール準備完了
[インストール]をクリックします。
「同意する」にチェックを入れて、[ 次へ ]
をクリックします。
※ チェックを入れていない状態では、[ 次へ ]
をクリックすることができません。
インストール先の指定
専用ビューアソフト
専用ビューアソフト
38
4
8
セットアップの完了
[完了]をクリックします。
インストール先のフォルダ画面が表示さ
れ ま す の で、 イ ン ス ト ー ル 先 を 指 定 し
[次へ]をクリックします。
39
専用ビューアソフトの使いかた
専用ビューアソフトのバックアップ(コピー)について
専用ビューアソフトは同梱品の microSD カード内に収納されています。誤って削除しないために
もパソコンなどにバックアップ(コピー)することをおすすめします。
例:デスクトップにバックアップ(コピー)する場合
1
つづく
記録データの準備
1
エ ク ス プ ロ ー ラ な ど を 起 動 さ せ、
「YPDR0101」と表示されているドライブを
展開し、
[pcsw]フォルダ上で右クリックし、
「コピー」を選択する
リーダーライターをパソコンに接続する
※ microSD カードを直接接続できるパソコンの
場合は、リーダーライターを接続する必要は
ありません。
※ 本機とパソコンを、直接 USB ケーブルなど
で接続しないでください。本機から microSD
カードを取り出して、microSD カードをパソ
コンと接続してください。
リーダー
ライター
2
2
同梱品の microSD カードをリーダーライ
ターに接続する
リーダー
ライター
microSD カード
デスクトップ上で右クリックし、
「貼り付け」
を選択する
3
デスクトップにある[PC Viewer DRYFH32GS_FH52WG]アイコンをダブルクリッ
クする
専用ビューアソフトが起動します。
※ 専用ビューアソフトの画面サイズは 1024 ×
768 ピクセル固定です。
保存の完了
専用ビューアソフト
専用ビューアソフト
40
3
デスクトップに[pcsw]
フォルダがコピーされます。
41
専用ビューアソフトの使いかた
4
つづく
記録された映像を見る(ワンタッチ記録、G センサ記録)
(フォルダを指定)をクリックする
1
5
2
「YPDR0101」と表示されているドライブを
指定し、
[OK]をクリックする
3
ワンタッチ記録、Gセンサ記録のファイル名について
記録ボタン押した時や衝撃を検知した日付、時間がファイル名となります。
2013. 04. 20 19 : 21 : 12
月
日
時
分
見たい映像ファイル名をクリックする
・選択したファイル No. に が入ります。
・複数のファイルを選択できます。
・
「すべてを選択」をクリックすると、記
録されているファイルすべてに が表
示されます。
[ファイル]をクリックし[データフォルダ
を指定]から、[YPDR0101]を選択しても
同じ画面表示になります。
年
[ワンタッチ]または[G センサ]タブをク
リックする
秒
ワ ン タ ッ チ (またはGセンサ)
トリガ
(映像を記録するきっかけ)
[読み込み]をクリックする
・選択した映像が読み込まれ、表示されます。
・複数のファイルを選択した場合は、プレイリスト最上段の映像が表示されます。
・
[ファイル]をクリックし、[読み込み]から[ワンタッチ]または[G センサ]をクリックして
も同じ画面表示になります。
※ 一度に読み込むファイル数を多くすると、ファイル名を表示するのに時間がかかる場合があります。
①
●トリガ
衝撃を検知して記録した場合は「Gセンサ」、記録ボタンを押して記録した場合は
「ワンタッチ」と表示されます。
専用ビューアソフト
専用ビューアソフト
②
⑪
常時録画のファイル名について
日付、時間、期間がファイル名となります。
2013. 04. 20 19 : 21 : 12
年
月
日
時
分
秒
20分
期間 (映像の記録時間)
③
④
⑩
⑤
⑥
⑦
42
⑧
⑨
43
専用ビューアソフトの使いかた
No
①
つづく
表示名
●
表示の意味
各種メニューバー
メニューバー
フォルダを指定します。
や
とができます。
ボタンを複数回クリックすることで、再生スピードを変えるこ
・
を 1 回クリックすると 1 倍速(通常速度)、2 回クリックすると 0.5 倍速(スロー)
で[再生]または[逆再生]できます。
を 1 回クリックすると 2 倍速、2 回クリックすると 4 倍速、3 回クリックす
・
ると 8 倍速、4 回クリックすると 16 倍速で
[早送り]または[早戻し]できます。
静止画に変換します。
印刷をします。
●
動画変換します。
データのバックアップをします。
ボタンをクリックするとシングル画面表示、
面表示に切り替えることができます。
ボタンをクリックすると 16 分割画
・
[表示]をクリックし[画面表示]から[シングルチャンネル]または[シングルチャンネル
16 分割]
をクリックしても同様に画面表示を切り替えることができます。
ログデータに変換します。
記録設定の変更をします。
②
表示エリア
選択したファイルの映像を表示します。
③
音量 / 表示切替ボタン
音量を調節します。/ シングル画面、16 分割画面に切り替えます。
④
走行速度表示
GPSで記録した走行速度を表示します。
⑤
加速度表示
記録されている衝撃(加速度)の値を、前後(X方向:赤色)、左
右(Y方向:黄緑色)、上下(Z方向:青色)で表示します。
⑥
緯度 ・経度表示
GPSで記録した緯度(N)・経度(E)を表示します。
⑦
再生ボタン
再生や、早送りなどの操作を行います。
⑧
加速度センサーグラフ表示
加速度センサーグラフを表示します。
加速度センサーグラフは、記録したデータを加速度
(縦軸)と時間(横軸)でグラフ表示します。
⑨
日付 時刻
映像を記録した日付と時間を表示します。
⑩
地図表示
● 加速度センサー表示は
ボタンをクリックすると加速度センサースケールが拡大、
タンをクリックすると加速度センサースケールが縮小します。
⑪
プレイリスト一覧
ボ
ボタンをクリックすると標準のスケールになります。
・
[表示]→[加速度センサースケール]から[拡大]
[標準]
[縮小 1]
[縮小 2]を選択、操作を
しても同様の動作となります。
選択されているファイルを表示します。
・エリア内をクリックすると、クリックしたところにカーソルが移動します。再生を開始
したいところでクリックし、再生ボタンで確認ができます。
再生する
専用ビューアソフト
専用ビューアソフト
4
読み込まれた映像は Google Mapsに連動して自車位置が
移動します。インターネットに接続されていないと、地図
(Google Maps) は表示されません。
ボタンをクリックすると、記録するきっかけとなった時点から再生を行います。
● 映像の再生や早戻しなどを行うときは、各ボタンをクリックしてください。
早戻し
前コマ
逆再生
停止
再生
次コマ
早送り
・
[再生]をクリックし、
[再生]、
[早送り]、
[次コマ]、
[逆再生]、
[前コマ]、
[早戻し]、
[停止]
をクリックすると、クリックした動作を行います。
・記録するきっかけとなる前の映像を確認する場合は、
[逆再生]や[早戻し]のボタンをクリッ
クしてください。
44
45
専用ビューアソフトの使いかた
つづく
記録された映像を見る(常時録画)
1
常時録画タブをクリックする
2
見たい映像ファイル名をクリックする
No
表示名
表示の意味
①
タイムライン
映像のタイムラインとカーソルです。
黄色の縦線は、トリガ位置を表しています。
②
トリガリスト表示ボタン
常時録画中のトリガ位置
(衝撃検知位置やワンタッチ記録位置)を表示します。
● つまみをスライドさせ
ボタンをクリックすると、その場所から再生できます
つまみ
・選択したファイル No. に が入ります。
・複数のファイルを選択できます。
・
「すべてを選択」をクリックすると、記
録されているファイルすべてに が表
示されます。
常時録画中に、 トリガ(衝撃検知や記録ボタン操作)での
記録があった場所を表示します。
●
ボタンをクリックするとトリガのリスト表示に切り替えることがで
きます。
3
[読み込み]をクリックする
・選択した映像が読み込まれ、表示されます。
・複数のファイルを選択した場合は、プレイリスト最上段の映像が表示されます。
・
[ファイル]をクリックし[読み込み]から[常時]をクリックしても同じ画面表示になります。
※ 一度に読み込むファイル数を多くすると、ファイル名を表示するのに時間がかかる場合があります。
リストの項目をクリックすると、記録したトリガまでジャンプし、映像を再生することが
できます。
専用ビューアソフト
専用ビューアソフト
46
②
①
47
専用ビューアソフトの使いかた
撮影した静止画を見る
1
静止画タブをクリックする
つづく
記録した映像を保存する
microSD カード内の映像は必要に応じて、パソコンなどにバックアップしてください。
バックアップ
microSD カードに記録されているファイルをパソコンなどにバックアップできます。
2
ファイル名の一覧より、
見たい静止画のファ
イル名をクリックする
・選択したファイル No. に が入ります。
・複数のファイルを選択できます。
・
「すべてを選択」をクリックすると、記
録されているファイルすべてに が表
示されます。
※ バックアップしても記録した映像は削除されません。映像を削除するときは、動画データの削除(
行ってください。
1
2
ファイル名の一覧より、保存したい映像ファイル名をクリックし、
P.61)を
を入れる
(バックアップ)をクリックする
・
[ツール]をクリックし[バックアップ]
をクリックしても同じ画面表示になり
ます。
・読み込まれたファイルが表示されます。
3
全てバックアップ
[読み込み]をクリックする
を入れると microSD カードに記録さ
れているすべての映像がバックアップの
対象となります。
・選択した静止画が読み込まれ、表示されます。
・複数のファイルを選択した場合は、プレイリスト最上段の静止画が表示されます。
・
[ファイル]をクリックし[読み込み]から[静止画]をクリックしても同じ画面表示になります。
※ 一度に読み込むファイル数を多くすると、ファイル名を表示するのに時間がかかる場合があります。
3
保存先を指定し、
[スタート]をクリックする
バックアップ用に作成したフォルダを指定します。
専用ビューアソフト
専用ビューアソフト
4
保存が完了すると、
「バックアップ完了」と表示される
[OK]をクリックするとバックアップの画面に戻ります。
フォルダ内に 5 つのフォルダが作成されます。
5
終了するときは[閉じる]をクリックする
バックアップしたファイルはデータフォルダの参照よりバックアップを選択すると確認でき
ます。
48
49
専用ビューアソフトの使いかた
つづく
動画変換
静止画変換
記録されたファイルを AVI 形式
(MJPEG)の動画に変換して保存できます。
表示エリアに表示されている映像を JPEG 形式の静止画に変換して保存できます。保存先を指定し、
「表示中の画像」または「範囲を指定」を選択します。
動画変換した映像を見る
動画変換して保存したファイルは M i c r o s o f t Media Player Ver12.0 以上で再生できます。
静止画変換した映像を見る
静止画変換し、JPEG形式で保存した画像は Windowsの標準ソフトで見ることができます。
1
2
ファイル名の一覧より、動画変換したい映像ファイル名をクリックし、
をクリックする
を入れ、
[読み込み]
ファイル名の一覧より、静止画変換したい映像ファイル名をクリックし、
をクリックする
を入れ、
[読み込み]
(動画変換)をクリックする
・
[ツール]をクリックし、[動画変換]をクリックしても同じ画面表示になります。
3
1
お好みのファイル名や保存する場所、範囲、
フレーム数、画質を指定し、
[スタート]を
クリックする
「速度」など、各項目に
を入れると、
保存映像に字幕として各項目の情報を表
2
(静止画変換)をクリックする
・
[ツール]をクリックし、[静止画変換]をクリックしても同じ画面表示になります。
3
[表示中の画像]
、または[範囲を指定]を
選択し、お好みの保存先を指定し、
[OK]
をクリックする
示します。「音声」に
を入れると、音
声入りの動画ファイルを保存します。
● 表示中の画像
シングル画面表示で静止画変換を行っ
た場合は 1 枚、16 分割画面表示から
静止画変換を行った場合は、表示され
ている 16 画面の映像すべてを静止画
に変換できます。
4
保 存が完了すると、
「動画変換しました」
と表示される
※ *部には、映像を記録した日時か、指定した
名称が入ります。
専用ビューアソフト
専用ビューアソフト
[OK]をクリックすると動画変換の画面に
戻ります。
指定した保存先に* .avi ファイルが保存
されます。
● 範囲を指定
・表示エリアの映像から範囲指定した時間分をフレーム数指定した数で分割し、静止画を
作ることができます。
<秒>
範囲指定された、表示エリアの映像の長さ(秒)を表示しています。
<フレーム / 秒>
1 秒間を何フレームで分割するかを設定します。
※ 選択できる最大フレーム数は、記録設定のフレームレート(
P.56)が反映されます。
・静止画枚数は秒×フレーム数になります。
5
50
終了するときは[閉じる]をクリックする
51
専用ビューアソフトの使いかた
4
保存が完了すると、
「静止画変換しました。」
と表示される
つづく
4
印刷画面が表示されます。
[OK]をクリックすると静止画変換の画面
に戻ります。
5
[OK]をクリックする
● 印刷
● プリンタ設定
印刷枚数を選択します。
印刷するプリンタの設定を行います。
[OK]
をクリックすると印刷を行います。
● 1 フレーム表示
終了するときは[閉じる]をクリックする
1 枚に 1 フレームの映像データを表示し
ます。
記録した映像を印刷する
● 4 フレーム表示
表示されている映像を印刷することができます。
1
2
1 枚に 4 フレームの映像データを表示し
ます。
ファイル名の一覧より、印刷したい映像ファイル名をクリックし、 を入れ、
[読み込み]をクリッ
クする
(印刷)をクリックする
5
終了するときは[閉じる]をクリックする
・
[ファイル]をクリックし、[印刷]をクリックしても同じ画面表示になります。
3
[ 表示中の画像 ] または [ 範囲を指定 ] を
選択する
専用ビューアソフト
専用ビューアソフト
● 表示中の画像
表示エリアの映像を印刷します。16
分割画面で表示されているときは、表
示されている 16 枚の印刷を行います。
● 範囲を指定
表示エリアの映像から範囲指定した時
間分を、フレーム数指定した数で分割
して印刷します。
※ 選択できる最大フレーム数は、記録設定
のフレームレート( P.56)が反映されます。
・印刷枚数は秒×フレーム数になります。
52
53
専用ビューアソフトの使いかた
つづく
● ルート(ログファイルデータの線分図形を表現します)
走行軌跡を線で表示します。
・幅:(1 ∼ 10)
走行軌跡表示の幅を設定します。
Google Earth 用のデータに変換する
記 録 し た フ ァ イ ル を KML フ ァ イ ル に 変 換 で き ま す。 変 換 し た KML フ ァ イ ル を 使 っ て
GoogleEarth 上 で 走 行 ル ー ト の 表 示 が で き ま す。 ま た 記 録 し た 映 像 を 静 止 画 に 変 換 し て
(
P.51)
GoogleEarth の機能を使って、ルート上に表示・保存できます。
・透明度:(0 ∼ 255)
走行軌跡表示の透明度を設定します。
0 は完全な透明を意味し、数字が大きくなるほど線は濃くなっていきます。
※ あらかじめ Google Earth のホームページより Google Earth をダウンロードし、パソコンにインストールして
おいてください。
※ Google Earth のご使用方法等は、Google Earth のホームページをご確認ください。
1
変換したいデータのタブをクリックする
2
変換したい映像ファイル名をチェックして読み込む
3
4
・色
走行軌跡表示の色を設定します。
● Google Earth 起動
・選択したファイル No. に が入ります。
・複数のファイルを選択できます。
・
「すべてを選択」をクリックすると、記録されているファイルすべてに が表示されます。
・選択した映像が読み込まれ、表示されます。
・複数のファイルを選択した場合は、プレイリスト最上段の映像が表示されます。
(ログデータ変換)をクリックする
・
[ツール]→[ログデータ変換]を選択しても同様の動作となります。
ログファイル保存完了後、Google Earth を自動で起動します。
5
ログファイル保存完了が表示されるので、
[OK]をクリックする
Google Earth 起動に を入れると、ログファイル保存完了後、Google Earth が起動し、画
面上に走行軌跡が表示されます。
※ 走行軌跡は Google Earth 上の道路や地形と必ずしも一致しません。ずれて表示されることがあります
のでご了承ください。
6
[閉じる]をクリックする
ログデータ変換が終了します。
保存する場所とお好みのファイル名を指定
し、ポイント、ルートを設定し、スタート
をクリックする
● ポイント(ログファイルデータの点に
よる位置を表現します)
専用ビューアソフト
専用ビューアソフト
54
GPS 測位による 1 秒間隔の自車位置変
化をポイントとして Google Earth に
表示させ、通過時刻や進行方向を見る
ことができます。
・変換するポイントの密度:(1 ∼ 30)
Google Earth に表示させる自車位置
の間隔を秒数(1 ∼ 30)で設定しま
す。 数値を大きくすると間隔が、粗
く(広く)なります。 数値を小さくす
ると自車位置の細かな変化を見るこ
とができます。
55
専用ビューアソフトの使いかた
つづく
設定を変更する
常時録画
解像度
記録設定
(記録設定)をクリックすると、各種の設定変更や microSD カードの初期化や記録
データのバックアップ、microSD カードからの記録データの削除を行うことができます。
VGA(640x480) 720P(1280x720) 1080P(1440x1080) 1080P HD(1920x1080)
フレームレート
(フレーム / 秒)
30 / 10
30 / 10
30 / 10
30 / 10
ワンタッチ記録 / G センサ記録
・
[ツール]をクリックし[記録設定]をクリックしても同じ画面表示になります。
解像度
設定変更を行う場合は必ず microSD カードを SD カードリーダライターに接続してご使用くだ
さい。設定内容は microSD カードに保存されます。
microSD カードを本機に戻し、本機の電源が入ると設定内容が読み込まれ本機に反映されます。
本機側で変更した設定も専用ビューアソフトの[記録設定]に反映されます。
VGA(640x480) 720P(1280x720) 1080P(1440x1080) 1080P HD(1920x1080)
フレームレート
(フレーム / 秒)
30 / 10
30 / 10
30 / 10
30
10
記録時間
(前 / 後)
15 秒 /15 秒
15 秒 /15 秒
10 秒 /10 秒
設定なし
10 秒 /10 秒
※ 1080pHD/ 毎秒 30 コマ設定時は、ワンタッチ記録・G センサ記録は使用できません。
● 音声録音
映像と同時に、音声も記録するかを設定します。
①
④
● イベントビープ音
ワンタッチ記録や G センサ記録が発生した際に、ビープ音を鳴らすかを設定します。
● 液晶画面自動 OFF
②
記録中の液晶画面を自動的に消すかを設定します。
⑤
③
② 静止画記録設定
● 解像度
記録する静止画の解像度を選択します。
⑥
⑦
③ 上書き設定
専用ビューアソフト
専用ビューアソフト
① 記録設定
● 常時録画上書き
● 解像度
記録する映像の解像度を選択します。
● フレームレート
記録する映像のフレームレート
(1 秒間に何フレーム記録するか)を設定します。
記録設定の組み合わせ一覧
microSD カードの空きが無くなった場合、古い常時録画ファイルから削除して上書きするかを
設定します。
● ワンタッチ記録上書き
最大 10 件分 保存した時に、古いワンタッチ記録ファイルから削除して上書きするかを設定し
ます。
● G センサ記録上書き
56
常時録画
エンジン停止直前までの映像をmicroSDカードに記録します。
ワンタッチ記録
Gセンサ記録
記録ボタンを押した時や、衝撃を検知した場合に映像を記録します。
最大 10 件分 保存した時に、古い G センサ記録ファイルから削除して上書きするかを設定します。
※ 初期設定は、上書き設定が「ON」に設定されています。「OFF」に設定した場合、最大 10 件分 保存した時点で、
次の記録動作は行いません。
57
専用ビューアソフトの使いかた
つづく
⑥ SD カードフォーマット
④ G センサ設定
一度 microSD カード内のファイルをすべて消去し、必要なファイルを書き戻します。工場出荷時
の状態に戻す場合や、microSD カードからの読み込みが遅くなった場合に初期化を行ってください。
● シンプル設定
衝撃感度を選択できます。
敏感∼鈍感までの 3 段階から設定できます。初期設定は 2 に設定されています。
※ パソコンによる microSD カードのフォーマットは行わないでください。本機が正常に動作しなくなる場合が
あります。フォーマットを行う場合は、本機、または専用ビューアソフトで行ってください。
※ 必ず SDHC に対応した SD カードリーダーライターや SDHC に対応したカードスロットを備えたパソコンをご
使用ください。SDHC に対応していない場合、microSD カードを認識していても初期化やフォーマットが正し
くできないことがあります。
感度レベル 動作・使用条件
1(敏感)
急ハンドルや急ブレーキ等、危険運転も
記録したい場合
・
[ツール]をクリックし、[SD カードフォーマット]をクリックしても同じ画面表示になります。
標準設定(基本的に事故のみを記録)
3(鈍感)
悪路で反応する場合やサスペンションが
かたい車の場合
1
[SD カードフォーマット]をクリックし、
microSD カ ード の フォル ダ(YPDR0101)
を選択し [OK] をクリックする
2
フォーマットの設定をし、[ スタート ] をク
リックする
※車両や運転によって異なる場合がありますので、目安としてお考えください。
● こだわり設定
こだわり設定に
を入れると、衝撃、急ハンドル、急
発進 / 急ブレーキの各感度を敏感∼鈍感までの 3 段階か
ら個別に設定できます。
初期設定は 2 に設定されています。
・加速や減速、路面の凹凸などに反応(本機から『ピー』と鳴り G センサ記録アイコン
滅)しすぎる場合は、感度を鈍感側にしてください。
が点
・感度を敏感側にした場合、急加速や急ブレーキ、急ハンドルなどに反応しやすくなります。
フォーマット画面が表示されます。
・動作確認のための公道での危険な運転は、行わないでください。
クイックフォーマット
短時間でフォーマットを行います。
⑤ 共通設定
記録設定データを維持
microSD カードの初期化を行っても、記
録設定のデータを保持します。
● 本体スピーカー音量
記録ファイル再生時の音量を設定します。
操作音の ON/OFF を設定します。
※ 記録されたデータは削除されます。
● フリッカレス機能
使用している地域の商用周波数に合わせます。
東日本:50Hz、西日本:60Hz
記録撮影時に蛍光灯などのちらつきを防止し記録します。
専用ビューアソフト
専用ビューアソフト
をはずすと工場出荷時の設定内容に戻
ります。
● Beep 音設定
3
[フォーマット完了]が表示される
[OK]をクリックしてください。
● 本体音声再生
本機で記録ファイルを再生する際、録音したデータを再生するかどうかを設定します。
※ 設定を ON にした場合、1080pHD で記録されたファイルは 1 フレーム / 秒で再生されます。
各設定を終えたら[OK]をクリックします。
「現在の設定を保存しますか」と表示されますので、[OK]をクリックしてください。
58
4
[SD カード初期化完了]が表示される
[OK]をクリックすると記録設定画面に戻ります。
59
専用ビューアソフトの使いかた
● SD カード完全フォーマット
「SD カード異常」と表示された場合などに、SD カード完全フォー
マットを行ってください。また、本機のソフトウェアを更新する
際には、SD カード完全フォーマットを行ってください。
つづく
⑦ 録画データ削除
録画データ削除をクリックすると[録画データ削除]と[記録設定データ初期化]が選択画面に表示
されます。
● 録画データ削除
・通常は SD カードフォーマットをご使用ください。
※ SD カード完全フォーマットを行うと、SD カード内に記録されているデータはすべて消去され、ご購入時の
状態に戻ります。
※ SD カード内に異常が発生している場合、SD カード完全フォーマットを行っても、本機で利用中に「SD カー
ド異常」が表示される場合があります。その場合は SD カードの交換時期となりますので、他の SD カードを
ご準備ください。
※ SD カードリーダーライターは、ご使用になる SD カードの容量に応じたものを使用してください。容量に対
応していない SD カードリーダーライターを使用すると、microSD カードを認識しても、初期化やフォーマッ
トが正しくできない場合があります。
1
[ツール]→ [SD カード完全フォーマット ]
をクリックする
microSD カード内に記録された全データを削除します。
いったん削除すると、元には戻せませんのでご注意ください。記録した映像を保存しておきた
い場合は、データをパソコンなどの別の場所に保存してください。( P.49)
1
2
[録画データ削除]をクリックする
録画データ削除に
クする
を入れ、
[OK]
をクリッ
「録画データをすべて削除しますか?」と
表示されます。
2
microSD カ ード の フォル ダ(YPDR0101)
を選択し、[OK] をクリックする
※ お 使 い の パ ソ コ ン の 設 定 環 境 に よ っ て は、
ユーザーアカウント制御等のポップアップ画
面が表示される場合がありますが、[OK] や [ 続
行 ] 等をクリックしてください。
[はい]をクリックする
録画データの削除が完了します。
専用ビューアソフト
専用ビューアソフト
3
3
[ スタート ] をクリックする
フォーマットが開始されます。
4
[OK]をクリックする
記録設定画面に戻ります。
4
「フォーマット完了」と表示されたら、[OK]
をクリックする
フォーマットが完了しました。
60
61
専用ビューアソフトの使いかた
故障かな?と思ったら
● 記録設定データ初期化
記録設定項目を工場出荷時の状態にリセットします。
故障かな?
電源が入らない
1
記録設定データ初期化に
をクリックする
を入れ、
[OK]
記録設定データの初期化が完了します。
●電源内部のヒューズが切れていないか確認してください。
15
●充電されていますか。
(本体のみで使用のとき)
18
映像が記録できない
●同梱品の microSD カードが正しく挿入されていますか。
14
●上書き設定が OFF になっており、
microSD カードがいっぱいになっていませんか。
24
モニター画面に斑点や輝点がある
2
●液晶パネルの現象です、故障ではありません。
(有効画素の中に画素欠けや常時点灯する場
合があります。
)
[OK]をクリックする
記録設定画面に戻ります。
7
動作しなくなったり、誤作動を起こす
●本体下のリセットボタンを押して、
本機を再起動してください。
●リセットボタンを押しても動作しない場合、microSD カード内の記録映像をバックアップ
などしてから、本機、または専用ビューアソフトで microSD カードをフォーマットし、再
度記録を開始してください。
17
36
59
エンジンを切るとズーム倍率が 1 倍に戻る
●本機はズーム倍率を保持しません。
ー
インフォメーション
● バージョン情報
ソフトウェアのバージョンなどを表示します。
● アップデート
クリックするとユピテルホームページを開くことができます。
・画面右上の
をクリックしてもユピテルホームページを開くことができます。
専用ビューアソフト
その他
62
63
GPS 測位機能について
仕様
GPS(Global Positioning System)とは、衛星軌道上の 24 個の人工衛星から発信される電波により、
現在地の緯度 ・ 経度を測定するシステムです。カーナビでお馴染みのこのシステムを利用して、走
行履歴の保存ができます。
1
車のエンジンを始動します。
アイコンが表示
本機の電源が入り、
されると、GPS 測位機能が働きます。
※ 電池駆動時は GPS が働かないため、アイコ
ンは表示されません。
通常、GPS測位が完了するまで、約10 秒から
約3 分かかりますが、購入直後や、ビルの谷間
など、視界の悪い場所では、20 分以上時間がか
かる場合があります。障害物や遮へい物のない
視界の良い場所へ移動し、車を停車して行って
ください。
電源電圧
本体:DC5V(DC12V マイナスアース車専用)
消費電力
5W
カメラ素子
350万画素カラーCMOS
カメラ画角
対角150°(116°(水平) 、86°(垂直))
デジタルズーム
x1 ∼ x4
モニター
2.4インチ フルカラーTFT液晶
記録解像度
動画:200万画素 静止画:350万画素
画像サイズ
動画 :VGA (640 x 480)/720P (1280 x 720)/1080P (1440 x 1080)/1080P HD (1920 x 1080)
静止画:VGA (640 x 480) /720P (1280 x 720) /1080P (1440 x 1080)/
1080P HD (1920 x 1080) /3.5M (2176 x 1632)
記録媒体
microSDカード(4GB同梱)
記録形式
H.264 または JPEG
フレームレート
30 フレーム/秒 10フレーム/秒
● TVによる GPS測位障害について
車載 TVを UHF56 チャンネルに設定している
と、GPS測位できない場合があります。
UHF56 チャンネル受信周波数が障害電波とな
り、GPS受信に悪影響を与えるためです。
※専用ビューアソフトでのみ再生可
動作温度範囲
0℃∼+60℃
外形寸法
88(W)×55(H)×17(D)mm(突起部除く)
重量
約82g(microSDカード含む)
● 記録時間の目安
microSD カード容量
32GB
VGA
約 3000 分
720P
約 1000 分
1080P
約 660 分
1080P HD
約 470 分
16GB
約 1400 分
約 490 分
約 320 分
約 230 分
8GB
約 710 分
約 230 分
約 150 分
約 110 分
4GB
約 320 分
約 100 分
約 70 分
約 50分
※フレームレート:30 フレーム / 秒の場合
・ 上記値は目安で、絶対保障値ではありません。
・ 被写体や周囲環境などの要因により、記録可能時間と件数は変化します。
・ ワンタッチ記録、Gセンサ記録、静止画記録のデータがある場合は、記録時間は減少します。
・ 本機は、4GB以上のmicroSDカードまたは、32GB以下のmicroSDHCカードに対応しています。
(SDスピードクラス※「Class6」以上)
・ この説明書に記載されている各種名称・会社名・商品名などは各社の商標または登録商標です。
なお、本文中では TM、 マークは明記していません。
※ SDスピードクラスとは、連続的な書き込みに関する速度規格です。
その他
その他
64
取扱説明書は随時更新されます。最新版の取扱説明書は当社ホームページにてご確認ください。
http://www.yupiteru.co.jp/
65
アフターサービスについて
●保証書
(裏表紙参照)
MEMO
保証書は、必ず「販売店・お買い上げ年月日」をご確認のうえ、保証内容をよくお読みになって、
大切に保管してください。
●保証期間
お買い上げの日から1年間です。
●対象部分機器
本体(消耗部品は除く)
●修理をご依頼されるとき
「故障かな?と思ったら」で確認しても、なお異常があると思われるときは、機種名(品番)、氏名、
住所、電話番号、購入年月日、保証書の有無と故障状況をご連絡ください。ご転居ご贈答品等で本保
証書に記入してあるお買い上げの販売店に修理がご依頼できない場合には、お客様ご相談センターへ
ご相談ください。
○保証期間中のとき
保証書の「故障内容記入欄」にご記入いただき、お買い上げの販売店まで、保証書とともに、機器
本体をご持参ください。
保証書の内容に従って修理いたします。
○保証期間が過ぎているとき
まず、お買い上げの販売店にご相談ください。修理によって機能が維持できる場合は、ご要望によ
り有料修理いたします。
※ 点検や修理の際、履歴や登録したデータが消去される場合があります。
※ 修理期間中の代替機の貸し出しは行っておりません。あらかじめご了承ください。
ユピテルご相談窓口
お問い合わせの際は、使用環境、症状を詳しくご確認のうえ、お問い合わせください。
● 下記窓口の名称、電話番号、受付時間は、都合により変更することがありますのでご了承ください。
● 電話をおかけになる際は、番号をお確かめのうえ、おかけ間違いのないようご注意ください。
● 紛失等による同梱品の追加購入や別売品の購入につきましては、お買い上げの販売店にご注文ください。
故障相談や取扱方法などに関するお問い合わせ
受付時間 9:00∼17:00 月曜日∼金曜日(祝祭日、年末年始等、当社指定期間を除く)
お客様ご相談センター
その他
66
0120-998-036
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
