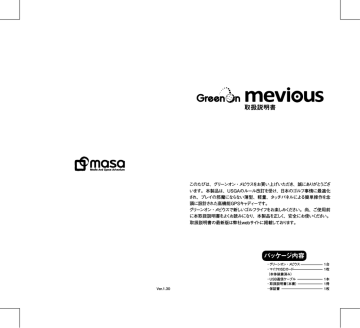

取扱説明書
このたびは、グリーンオン・メビウスをお買い上げいただき、誠にありがとうござ
います。本製品は、USGAのルール改訂を受け、日本のゴルフ事情に最適化
され、プレイの邪魔にならない薄型、軽量、タッチパネルによる簡単操作を念
頭に設計された高機能GPSキャディーです。
グリーンオン・メビウスで新しいゴルフライフをお楽しみください。尚、ご使用前
に本取扱説明書をよくお読みになり、本製品を正しく、安全にお使いください。
取扱説明書の最新版は弊社webサイトに掲載しております。
パッケージ内容
Ver.1.30
・グリーンオン・メビウス
・マイクロSDカード
(本体装着済み)
・USB通信ケーブル
・取扱説明書
(本書)
・保証書
1台
1枚
1本
1冊
1枚
目次
安全上のご注意
使用上のご注意
免責事項
ご使用の前に
(準備)
主な機能
各部の名称
ステータスバーアイコンの名称
タッチパネルについて
充電方法
バッテリーについて
マイクロSDカードの挿抜方法
電源ボタンについて
電源オン
電源オフ
スリープモード
リセット方法
初期化方法
使用方法
メインメニュー画面
コースプレイ
コースプレイメニュー -はじめてプレイする場合コースプレイメニュー -プレイ履歴がある場合コースプレイ動作遷移
クラブアイコンについて
メイン情報画面について
ハザード画面について
ホールレイアウト画面について
グリーンターゲット距離表示画面について
ショット履歴画面について
スコア管理画面について
プレイメニュー画面について
グリーン形状画面
ホール切替画面
ピン位置設定画面
リプレイ画面
ショット履歴画面
1
3
5
6
6
6
7
8
8
9
10
10
11
11
11
11
11
12
13
13
13
13
14
15
19
20
21
22
22
23
24
25
25
26
26
27
27
再フルオートプレイ
GPSステータス画面
GPS再捕捉
詳細設定
プレイ終了
リプレイ
スコア編集
デモ
GPSステータス
詳細設定
製品仕様
故障かなと思ったら
アフターサービスについて
お問い合わせ
データ更新とスコア管理
対応OS
ファームウェア更新手順
コースデータ更新
Webスコア管理との連携
28
28
28
29
31
31
32
33
35
35
35
35
36
36
37
37
37
38
38
2
安全上のご注意
!
警告
本取扱説明書には、製品ご使用の際の大切な情報や人身事
故等を未然に防止するためにお守りいただきたいことが書かれて
います。お子様が使用される場合は、保護者の方が本取扱説
明書に従い、正しくお使いいただけるようご説明ください。
!
本製品に異物が混入したり、水没したり、煙が出たり、異臭がする場合は直ちに
使用を中止して、お買上げの販売店にご相談ください。使用を継続すると火災や
やけど、あるいは感電などの事故の原因となります。
!
本体を充電中に本体が異常に発熱したり、規定時間以上充電しても充電が完了
しない場合は直ちに充電を中断してください。そのまま充電を継続すると、発煙、
発火、破裂などにより、火災ややけど等の事故の原因となります。
表示
表示の意味
!
危険
「注意事項を守らない場合、使用者が死亡または重症*1を負う可
能性が非常に高いこと」を示します。
!
警告
「注意事項を守らない場合、使用者が死亡または重症*1を負う可
能性が高いこと」を示します。
注意
「注意事項を守らない場合、使用者が傷害*2を負ったり、物損事
故*3が発生する可能性があること」を示します。
!
* 1:重傷とは失明やけが、やけど
(高温・低温)
、感電、骨折、中毒などで、後遺症が残るもの
および治療に入院・長期の通院を要するものを示します。
* 2:傷害とは、治療に入院や長期の通院を要さないけが・やけど・感電などを示します。
* 3:物損事故とは、家屋・家財・車両および家畜・ペット等に波及する損害を示します。
充電やデータ通信中にUSBケーブルに不要な力
(引っ張ったり、重い物を載せた
り、曲げたり、ねじったり、束ねたり)や熱が加わらないように取り扱ってください。
ケーブル内部の電線が破損して、発熱、発煙、発火により火災ややけど等の原
因となります。
!
部品等の誤飲などによる事故の防止のため、電池やネジなどの小さな部品、包
装用のビニール袋、針金など
(以下部品等とする)は幼児等の手の届かないとこ
ろに保管してください。万一、これらの部品等を誤って飲み込んだ場合は、すぐ
に医師にご相談ください。
禁止
禁止事項
(行ってはならないこと)
を示します。具体的な禁止内容
は、文章などで説明します。
!
注意
指示
指示事項
(必ず行わなければならないこと)
を示します。 具体的な
指示内容は、文章などで説明します。
!
落下防止のため、ストラップ等を取付けてご使用ください。製品を落下した場合、
故障や破損の原因になることがあります。
表示
!
航空機内や病院内など、使用を禁止されている場所では使用しないでください。
航空機や病院など使用を禁止されている場所では電源を切り、本製品を使用しな
いでください。 電子機器や医療機器などが誤動作する恐れがあり、重大な事故
の原因となることがあります。
表示の意味
本製品の誤った使用により生じた本製品の故障、不具合またはお客様が被られた損害につきまして
は、当社はその責任を負いかねますので予めご了承ください。
!
危険
お客様ご自身や本製品に関する知識のない方による分解、改造または修理はなさ
らないでください。火災や感電等の事故の原因となります。
著しく高温となる場所で、本製品を長時間放置しないでください。真夏の車室内
の温度は60℃以上の高温となり、本製品の故障の原因となります。また、この
ような高温下では本体に内蔵されたリチウムイオン電池に発熱、発火、液もれな
どが発生し、火災、やけど、けが等の事故や車室内の備品の汚損の原因となり
ます。
本製品は完全防水ではありません。水中で本製品を使用しないでください。発熱、
発煙、発火などが発生し火災、やけど、けがの原因となります。
本体の電源が入った状態や充電中に、布団や衣類をかけないでください。本体
から発生する熱が放熱されずに、本製品の故障し、火災やけど等の事故の原因
となります。
本体を火の中に投入したり、加熱しないでください。本体内蔵のリチウムイオン電
池が液漏れ、発煙、発火、破裂し、火災やけが等の原因となります。
3
4
使用上のご注意
免責事項
●初めてご利用になる場合、しばらくご利用にならなかった場合、初期化やリセット操作
の後はGPSが捕捉されるまで10分以上かかる場合があります。
●地震・雷・風水害・塩害・ガス害などの自然災害、火災、第三者による行為、そ
の他の事故、お客様の故意または過失、誤用、本製品の改造、その他の異常な
条件下での使用によって生じた損害に関して、当社は一切の責任を負いません。
●GPS受信アンテナ部を手で覆ったり、遮へい物で覆ったりすると、電波が受信できな
くなり、正しい動作をしないことがあります。
●携帯の際はポケットなどに入れてしまうと、電波が受信できなくなり、正しい動作をしな
いことがあります。また、液晶の破損の原因となります。
●使用前には必ず充電を行ってください。充電が不十分だと、プレイ途中に電源が落
ちて使用できなくなることがあります。
●ご使用にならない場合は電源を切ってください。電源を入れたままですと動作時間が
短くなる場合があります。
●本製品を落下させる等、強い衝撃を与えることのないように取り扱ってください。破損
や故障、誤動作の原因となります。
●コースデータはゴルフ場の定義に合せて作成しております。複数の9ホールで定義さ
れたコースの場合、9ホール単位毎のコースデータとしております。
●コースデータのグリーンセンターやエッジポイントは当社が独自に定めたものです。ゴル
フ場が定めたポイントと異なる場合があります。
●コースデータは実測や測量用航空写真データを基に作成しておりますが、作成時期
によってはコースの改修等によりコースデータに差異が生じ、距離表示に誤差が出る
場合があります。
●ゴルフ場の改修や改名により、実装コースデータと実際のデータが異なる場合があり
ます。
●本機はリチウムイオン電池を使用しております。リチウムイオン電池はご利用環境にも
よりますが、充放電を繰り返すと容量が劣化します。充電しても利用時間が短くなっ
た場合は電池の交換が必要です。
●電池は空の状態で長期間放置すると、過放電をして再充電できなくなる場合がありま
す。ご利用にならない場合でも定期的
(1ヶ月毎)に充電を行ってください。
●充電は高温下や低温下で行わないでください。充電可能温度範囲は0℃〜+45℃で
す。
●本製品に汚れが付着した場合は、
乾いた布で拭き取ってください。汚れがひどいときは、
中性洗剤を少量含ませた布で拭き取ったうえ、
乾いた布で空拭きしてください。アルコー
ル、シンナーなどの有機溶剤は、印刷された文字が消えたり、本製品の外装を侵食
するおそれがありますので使用しないでください。
●本書に記載の使用方法およびその他の遵守すべき事項が守られないことによって生
じた損害に関しては、当社は一切の責任を負いません。
●他の接続機器やソフトウェアなどの組み合わせによる誤動作や動作不能などから生じ
た損害に関して、当社は一切の責任を負いません。
●お買上げ後の落下等による衝撃や、水没により生じた故障や損傷に関しては、当社
は一切の責任を負いません。
●本製品の修理の際に、記憶していたデータが変化・消失することがあります。あらか
じめご了承ください。変化・消失したデータの補償はいたしません。
●保証期間内であっても、取扱説明書や保証書などに記載されている注意事項に沿わ
ない使い方をされたことが原因で故障や破損などが起きた場合、弊社では一切保証
できませんので、あらかじめご了承ください。
●ご購入一年以内であっても、保証書の提示がない場合や保証書に必要事項の記載
がない場合は、無償保証の対象とはなりません。
●本製品はUSGA/R&Aルールに適合しておりますが、公式試合の場合にはGPS距離
計の使用が許可されているかを主催者様にご確認の上、ご使用ください。
ご使用の前に(準備)
主な機能
・オートコース検索、オートホール遷移
・デモ機能による事前コース確認
・リプレイ機能による過去プレイのショット軌跡、飛距離確認
・ピン位置までの距離表示
・2グリーン同時距離表示かつグリーンセンター、前後エッジまで
の距離を同時表示
・現在地を同心円
(50yd間隔で200yd地点まで)表示
・スコア管理/編集
●本製品を保管する際は直射日光が当たる場所や高温・多湿の環境下で保管すること
は避けてください。
5
6
各部の名称
ステータスバーアイコンの名称
⑤
⑥
①
名称
① 電源スイッチ
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑩
⑧
⑦
⑨
機能
長押し
(約 3秒)
:電源オン/オフ
短押し:スリープ状態オン/オフ
マイクロSDスロット
コースデータなどが記録されたマイクロSDカードが
挿入されています
マイクロUSBコネクタ 充電/データ通信用
リセットスイッチ
機能をリセットし、電源をオフにします
ストラップ取付け穴
ストラップを取り付けるための穴です
充電表示LED
充電中:緑点滅
充電完了:緑点灯
ローバッテリー:赤点灯
メニューキー
コースプレイ前:メインメニューを表示
コースプレイ中:プレイメニューを表示
ホームキー
コースプレイ前:機能しない
コースプレイ中:メイン情報画面を表示
ショットキー
コースプレイ前:機能しない
コースプレイ中:ショット位置記録および履歴表示
タッチパネル
説明書に沿ったエリアをタッチすると各画面へ遷
移します
コース選択後
10
① ホール番号
② パー数
③ GPS衛星捕捉数
③
⑤
H7 P4
③
②
④
コース選択前
④ バッテリーレベル
⑤ 現在時刻
④
12:34
H1 P4
⑤
① ②
10
12:34
③
④
⑤
現在いるホールの番号を表示します
現在いるホールのパー数を表示します
現在受信捕捉しているGPS衛星の数を表示します
「6」以上で精度の良い測定ができます。
デモ中は
「デモ」と表示されます
バッテリーの状態を4段階で表示します
現在時刻を表示します
タッチパネルについて
本製品のタッチパネルはタッチした圧力を検知して反応する抵抗
膜方式を採用しております。入力は爪先などで画面を軽く押して
タッチしてください。
タッチパネル
H7 P4
10
12:34
コースプレイ
H7 P4
タッチ
10
12:34
コースプレイ
リプレイ
リプレイ
スコア編集
スコア編集
デモ
デモ
GPSステータス
GPSステータス
詳細設定
詳細設定
動作させたいアイコンにタッチすると一瞬
色が変わり反応したことが確認できます。
タッチキー
タッチキーをタッチした時はキーアイコンが
ポップアップして反応したことが確認できま
す。
7
8
充電方法
バッテリーについて
ご購入直後や、ご利用前には必ず充電を行ってください。バッ
テリー残量が少ない場合、仕様通りの利用時間でご利用いた
だけない場合があります。バッテリー残量は電源オンをしたとき
に画面上部のアイコンで確認できます。また、バッテリー残量
が空になる直前に充電用LEDが”赤”点灯します。
バッテリーアイコン 充電LED
バッテリー状態
消灯
バッテリー残量 100%~ 60%
消灯
バッテリー残量 60%~ 30%
消灯
バッテリー残量 30%~ 10%
赤点灯
バッテリー残量 10%以下
緑点滅
充電中
(電源オフ時はアイコン表示なし)
緑点灯
充電完了
(電源オフ時はアイコン表示なし)
※バッテリーは満充電状態から、明るさ
「1」、表示時間「連続」設定で約 10時間ご利用いただけます。
本製品は充電式リチウムイオン電池を内蔵しています。リチウム
イオン電池はご利用環境にもよりますが、充放電を繰り返すと
満充電容量が減ってきます。また、リチウムイオン電池の性質
上空の状態で長期間放置すると、過放電をして充電を開始する
までに長時間かかったり、最悪の場合再充電できなくなる場合
があります。ご利用にならない場合でも定期的
(1ヶ月毎)に充
電を行ってください。
充電しても利用時間が短くなったり、充電できなくなった場合は
電池の交換が必要です。お客様ご自身で取り外しや交換はでき
ません。お買い求めの店舗または弊社へ交換依頼をしてくださ
い。
マイクロSDカードの挿抜方法
マイクロSDカードを挿抜する際は下図の方向で行ってください。
※挿入方向を誤ったり、斜めに挿すとスロットを破損する可能性があります。
※データがマイクロSDカードに保存されていますので、マイクロSDカードが挿入されていないと正常
に動作しません。
マイクロUSBコネクタへ接続
マイクロSDスロットへ水平に挿入
パソコンまたはAC充電
器のUSBポートへ接続
USB通信ケーブルのマイクロUSBプラグ側を本体マイクロUSB
コネクタに差込ます。USBプラグ側をパソコンのUSBポートに
接続するか、別売のAC充電器のUSBコネクタに接続してくださ
い。
充電時間はおおよそ3時間で満充電になります。満充電になる
と自動的に充電は停止します。
9
マイクロSDカードが
挿入されていません
マイクロSDカードが挿入されていないとき
には左の表示がされ電源がオフになりま
す。もし自動でオフにならないときは、一
旦電源をオフにしてマイクロSDカードが正
しく挿入されているか確認をしてください。
microSD
10
電源ボタンについて
電源ボタンは長押し(3秒以上)と短押しの2通りの動作がありま
す。それぞれの操作によって機能が異なりますのでご注意くださ
い。
■電源オン
電源ボタンを3秒以上長押ししてください。
※長押ししても電源が入らないときは、バッテリーが充電されていないことが考えられます。充電後に
動作をお試しください。
■電源オフ
電源ボタンを3秒以上長押ししてください。メッ
セージ画面が表示され電源オフされます。
※スクリーンオフ中に長押ししても電源オフになりません。一旦スクリーンオ
フを解除してから長押ししてください。
初期化方法
コースデータを更新した際やタッチパネルの動作がおかしくなった
場合は初期化をお試しください。 初期化を行うとすべての設定
が工場出荷時の状態に戻ります。
初期化はメニューの詳細設定の2頁目にあります。初期化にタッ
チすると初期化が行われます。初期化完了後、タッチパネル位
置補正を行うかの確認画面が表示されます。タッチパネルの位
置補正を行う場合は
“はい”
を、位置補正を行わない場合は
“い
いえ”
をタッチしてください。
“はい”
をタッチした場合には、タッチ
パネル位置修正入力画面が表示されます。+マークを左上から
矢印の順に4か所タッチしてください。タッチパネル位置修正が
完了すると再起動を行います。"いいえ"をタッチした場合は初期
化後再起動を行います。
H7 P4
10
12:34
使用クラブ設定
■スリープモード
電源ボタンを短押しすると、画面表示をオフにして、タッチパネ
ル入力も受け付けなくなり、スリープモードになります。
再び電源ボタンを短押しするとスリープモードを解除します。
H7 P4
10
12:34
初期化
機器情報
設定値を工場出荷時に
初期化
戻します
実行
タッチパネルの位置
補正を行いますか?
はい
いいえ
キャンセル
※操作を終えてポケットなどに入れるときはタッチパネルの誤操作を防止するためにスリープモードにし
てください。
リセット方法
機器が万一、フリーズをして操作ができなくなった場合はリセット
をお試しください。リセットは左側面のゴムキャップを開けた一番
下の四角いスイッチです。スイッチを爪先などで軽くクリック感が
あるまで押してください。
リセットを押すと一旦、電源が切れます。再度、電源スイッチを
長押しして電源をいれてください。
①
②
“+”
マークにタッチ
してください。
“+”
マークにタッチ
してください。
“+”
マークにタッチ
してください。
“+”
マークにタッチ
してください。
③
④
※リセットスイッチは強く押しすぎると破損する恐れがあります。クリック感があればリセットされますので、
強く押さないように注意してください。
※位置が認識できない場合はタッチパネル位置修正を繰り返します。
11
12
■コースプレイメニュー -プレイ履歴がある場合-
使用方法
H7 P4
電源オンすると起動画面が表示された後、メインメニュー画面が
表示されます。
H7 P4
10
過去にプレイしたショット軌跡 を表示します
※
スコア編集
過去にプレイしたスコア を編集できます
デモ
プレイ前にコースの概要を確認できます
GPSステータス
フルオートプレイ
マニュアルプレイ
ロイヤルA CC
GPSキャディーを開始します
※
リプレイ
12:34
▼ プレイ履歴 ▼
12:34
コースプレイ
10
コースプレイ
メインメニュー画面
ロイヤルB CC
ロイヤルC CC
過去にプレイしたコースでプレイ開始でき
ます。 次ホールへ移動すると自動でその
ホールに画面遷移します。
※初期化を行うとプレイ履歴は消去されます。
GPSの受信状況を確認できます
本機の各種設定を行います
詳細設定
※初期化を行うと過去にプレイした履歴は消去されます。
コースプレイ
■コースプレイメニュー -はじめてプレイする場合H7 P4
10
12:34
コースプレイ
フルオートプレイ
マニュアルプレイ
現在いるコース・ホールを自動で検索して
プレイを開始します。 次ホールへ移動す
ると自動でそのホールに画面遷移します。
マニュアルでプレイ開始するコース・ホー
ルを選びます。 次ホールへ移動すると自
動でそのホールに画面遷移します。
13
14
コースプレイ動作遷移
H7 P4
10
12:34
コースプレイ
リプレイ
スコア編集
H7 P4
10
12:34
H7 P4
10
12:34
H7 P4
10
12:34
H7 P4
10
12:34
コースプレイ
フルオートプレイ
GPS受信中…
コース検索中…
ホール検索中…
マニュアルプレイ
HOLE
デモ
ティーグラウンドに
GPSステータス
進んで下さい
詳細設定
H7 P4
北海道
東北
10
12:34
関東
新潟
石川
中部
関西
中国
四国
九州
沖縄
H7 P4
10
12:34
H7 P4
10
富山
コース選択
福井
ABCコース
山梨
長野
DEFコース
岐阜
静岡
GHIコース
愛知
12:34
H7 P4
10
12:34
10
12:34
ホール選択
ABCコース
ホール
1
JKLコース
三重
H7 P4
1
2
3
4
5
6
7
8
9
海外
←戻る
電源をオンにするとGPSの捕捉を開始します。GPS衛星を捕捉
しコース検索、ホール検索が完了するまで10分程度かかること
があります。ラウンド前に余裕を持って電源をオンにしておくこと
をおすすめします。
←戻る
H1 P4
前頁コースを表示
次頁コースを表示
※アイコンをタッチし続け
ると頁送りされます。
377
10
---
LF 362
RF 352
IN 確定
←戻る
12:34
367
0/0
1
2
3
4
5
6
7
8
337
331
318
315
247
225
220
187
H7 P4
10
12:34
ホール選択
10
11
12
13
14
15
16
17
18
OUT
メイン情報画面表示後の遷移は次ページへ
15
16
H1 P4
10
H1 P4
12:34
メイン情報画面と
タッチエリアマップ
グリーン距離
392
382
377
367
362
352
C
H1 P4
377
10
---
10
LF 362
RF 352
12:34
H1 P4
+
A
D
E
367
0/0
グリーン距離画面
H1 P4
12:34
10
1
2
3
4
5
6
7
8
C
337
331
318
315
247
225
220
187
12:34 H1 P4
1
編集
1
2
3
4
D
10
12:34
ホール1 Par4
ショット
パット
−
+
確定
OUT
10
12:34
H1 P4
W1
I9
SW
クラブ
選択
10
12:34
使用クラブ
218
100
56
0
4
W1
W3
W5
U3
U4
I5
I6
I7
I8
I9
PW
AW
SW
ショット履歴画面
※タッチエリアマップの見方
12:34
337
331
318
315
247
225
220
187
ハザード情報画面
17
H1 P4
ショット履歴
B
B
1
2
3
4
5
6
7
8
12:34
※ 9ホールコースの場合はINの
スコアは表示されません。
H1 P4
12:34
レイアウト画面
10
1
編集
IN
スコア管理画面
トータル打数
H1 P4
10
Par -
H Par ショット数 パット数 H Par ショット数 パット数
3
1
0
0
1 4
10 4
0
0
0
0
2 5
11 3
0
0
0
0
3 4
12 5
0
0
0
0
4 3
13 4
0
0
0
0
5 5
14 4
0
0
0
0
6 3
15 4
0
0
0
0
7 4
16 4
0
0
0
0
8 4
17 3
0
0
0
0
9 4
18 4
E
A
10
Par -
H1 P4
10
12:34 H1 P4
レイアウト
ピン位置
設定
グリーン
リプレイ
ホール
切替
ショット
履歴
再フルオート
プレイ
GPS
ステータス
スコア
プレイメニュー
10
12:34
GPS
再捕捉
詳細
設定
プレイ
終了
図のタッチエリアマップのA-Eのエリアをタッチすると、それぞれに対応した
各ページヘ移動します。例えば、メイン情報画面で
[C]のエリアをタッチ
するとグリーンターゲット距離表示画面へ移動します。メイン情報画面へ
はホームキーをタッチすることで戻ります。 各エリアの移動先の内容につ
いては遷移図を参照してください。
H1 P4
10
H1 P4
12:34
グリーン距離
392
382
377
367
362
352
C
377
10
D---
LF 362
RF 352
A
C
12:34
367
E0/0
1 337
2 331
3 318
4 315
B
5 247
6 225
7 220
8 187
18
クラブアイコンについて
メイン情報画面について
ショット履歴登録時に使用クラブを一緒に登録ができます。 使
用クラブは以下のアイコンから13本をあらかじめ詳細設定で登録
しておきます。
クラブ
アイコン
W1
W3
W4
クラブ名
クラブ
アイコン
クラブ名
クラブ
アイコン
クラブ名
Approach
Wedge
Piching
Wedge
Wood No.1
I3
Iron No.3
AW
Wood No.3
I4
Iron No.4
PW
Wood No.4
I5
Iron No.5
SW
Sand Wedge
Lob Wedge
Wood No.5
I6
Iron No.6
LW
W7
Wood No.7
I7
Iron No.7
U3
Utility No.3
W9
Wood No.9
I8
Iron No.8
U4
Utility No.4
I9
Iron No.9
U5
Utility No.5
W5
H1 P4
①
②
④
377
10
---
12:34
367
LF 362
RF 352
⑤
0/0
1
2
3
4
5
6
7
8
337
331
318
315
247
225
220
187
メビウスの最大の特徴は、メイ
ン情報画面上でより詳しく知り
たい情報をタッチすれば、詳細
③ 画面に簡単に移動できることで
す。(P17-18参照)
なお、GPSキャディーモードで
ホームキーを押すと、どの画面
⑥ からでもメイン情報画面に戻り
ます。
グリーンセンターまでの距離表示
①
グリーンターゲット
までの距離表示
グリーンフロントエッジまでの距離表示
グリーンバックエッジまでの距離表示
ピン位置までの距離表示
② 飛距離表示
③ スコアカウンター
ショット位置から現在位置までの飛距離を表示
現在ホールのショット数 /
合計スコア数
(パー合計数からの +/ ー)
グリーンフロント
LF:左グリーンフロントエッジまでの距離
④ エッジまでの距離 RF:右グリーンフロントエッジまでの距離
※ワングリーンの場合は"F" で表示
表示
NO DATA NO DATA NO DATA NO DATA
DATA NO DATA NO DATA NO DATA NO
ホール全体レイアウトを表示※
⑤ ホールレイアウト (レイアウト図が無いコースの
場合は右の画像を 表示します。)
NO DATA NO DATA NO DATA NO DATA
DATA NO DATA NO DATA NO DATA NO
NO DATA NO DATA NO DATA NO DATA
DATA NO DATA NO DATA NO DATA NO
レイアウト図が
ありません
NO DATA NO DATA NO DATA NO DATA
DATA NO DATA NO DATA NO DATA NO
NO DATA NO DATA NO DATA NO DATA
DATA NO DATA NO DATA NO DATA NO
NO DATA NO DATA NO DATA NO DATA
DATA NO DATA NO DATA NO DATA NO
NO DATA NO DATA NO DATA NO DATA
⑥
各ハザードまでの
現在地から各ハザードまでの距離を表示
距離表示
※一部ハザード位置を示さないコースがあります。この場合、現在地表示、同心円表示、リプレイ
表示はご利用いただけません。
19
20
ハザード情報画面について
H1 P4
1
2
3
4
5
6
7
8
10
12:34
337
331
318
315
247
225
220
187
レイアウト画面について
現在いる自分の位置から各ハザードまで
の距離を表示します。ハザード番号はメイ
ン情報画面のレイアウトに表示される番
号と対応します。自分の位置から近い順
に最大 8ヶ所のハザードを下から表示しま
す。
H1 P4
10
−
12:34
レイアウト画面が拡大され
+
② ① ズームアウト ているときに、サイズダウ
③
ハザード一覧表示画面で表示されるアイコンは以下の通りです。
ウォーター
ハザード越え
ウォーター
ハザード手前
クロスバンカー
越え
クロスバンカー
手前
左ガード
バンカー越え
左ガード
バンカー手前
左フェアウェイ
バンカー越え
左フェアウェイ
バンカー手前
右ガード
バンカー越え
右ガード
バンカー手前
右フェアウェイ
バンカー越え
右フェアウェイ
バンカー手前
樹木
左OB
右OB
谷越え
左ドッグレッグ
右エッジ
右ドッグレッグ
左エッジ
ショートカット
ンします。
①
② ズームイン
現在地から前方のレイア
ウト画面を拡大します。
現在自分のいる位置を表
示します。自分の位置か
ら50yd毎に200ydまで
③ 現在地表示 同心円を表示します。
同心円は50yd・150yd
は黒、100yd・200yd
は赤で表示されます。
※レイアウト画面表示だけでズームイン、ズームアウト、現在地表示しないコースが一部あります。
グリーン距離画面について
各グリーンターゲットまでの距離を一覧表示します。2グリーンの
場合は左側の数値が左グリーン、右側の数値が右グリーンまで
の距離を表示します。
H1 P4
10
12:34
グリーン距離
392
382
377
367
362
352
グリーンセンター
までの距離表示
グリーンフロントエッジ
グリーンターゲット までの距離表示
までの距離表示 グリーンバックエッジ
までの距離表示
ピン位置までの距離表示
右グリーン
左グリーン
※ 1グリーンの場合はアイコン右側に距離表示がされます。
21
22
ショット履歴画面について
スコア管理画面について
コースプレイモード 中にショットキーをタッチすると、現在地点
を記録し、ショット履歴画面が表示されます。この画面ではショッ
ト数の確認、
そのショットでの使用クラブの設定ができます。ショッ
トキータッチ直後は飛距離は”
0”
を表示しますが、ボールの落
下地点まで行くと、飛距離が表示されます。
※1
※1 コースプレイモード画面に該当するのは以下のとおりです。
(メイン情報画面、ハザード情報画面、レイアウト画面、グリーン距離画面、
グリーン形状画面)
H1 P4
1
10
12:34
ショット履歴
クラブ
選択
トータル打数
1
0
H1 P4
10
12:34
使用クラブ
W1
W3
W5
U3
U4
I5
I6
I7
I8
I9
PW
AW
SW
H1 P4
1
10
12:34
ショット履歴
W1
0
H1 P4
1
10
12:34
ショット履歴
W1
218
現在プレイしているホール以前のスコアを入力、編集できます。
スコア画面で”編集”
をタッチすると入力編集画面が表示されま
す。
H1 P4
編集
ショット順
トータル打数
1
トータル打数
飛距離
1
※使用クラブにパター
(PT)アイコンを記録した場合はパット数も同時に1加算されます。
※使用クラブは詳細設定で予め利用するクラブ13本を任意に登録しておきます。
※もし、誤ってショットを記録してしまった場合は、トータル打数をタッチするとキャンセルされます。
※ショットは最新5打まで表示されます。古い履歴は表示されません。
※クラブ選択はメイン画面のSD(P17 タッチエリア
[D]
)にタッチして後から編集することもできます。
10
1
Par -
12:34 H1 P4
10
1
Par -
12:34
H Par ショット数 パット数 H Par ショット数 パット数
3
1
0
0
1 4
10 4
0
0
0
0
2 5
11 3
0
0
0
0
3 4
12 5
0
0
0
0
4 3
13 4
0
0
0
0
5 5
14 4
0
0
0
0
6 3
15 4
0
0
0
0
7 4
16 4
0
0
0
0
8 4
17 3
0
0
0
0
9 4
18 4
IN
編集
H1 P4
10
12:34
ホール選択
ホール1 Par4
ショット数/パット数
入力選択
ショット
パット
−
OUT
+
確定
数値の増(+)/減(-)
1.ホール選択キーで編集したいホールを選びます。
2.最初は
「ショット」数入力状態
(グレー背景)になっていますの
で
「+」、「-」にタッチして打数を入力してください。
3.パット数を入力する場合は
「パット」にタッチして入力欄を切替
えます。入力状態になったら、「+」、「-」にタッチして打数
を入力してください。
※+/-アイコンをタッチし続けると連続で増減できます。
4.打数を入力し終えたら
「確定」をタッチして編集を終了します。
※編集は1ホールごとに行なってください。複数ホールをまとめて編集することはできません。
※パット数を入力してもショット数に自動加算されません。
23
24
■ホール切替画面
プレイメニュー画面について
H1 P4
レイアウト画面を表示
→P22
レイアウト
→P25
→P26
→P24
→P28
リプレイ
リプレイ画面を表示
ショット
履歴
H1 P4
→P26
10
→P27
ショット履歴画面を表示
→P27
再フルオート
プレイ
GPS
再捕捉
GPS
ステータス
詳細
設定
プレイ
終了
20
GPSを再捕捉
→P28
詳細設定画面を表示
→P29
コースプレイを終了
→P31
グリーンセンター
(C)、フロントエッジ
(F)から何ヤードにピンが位置
するかを表示します。ピン位置が設定されていない場合
(0)は
「未
設定」と表示されます。基準点
(C/F)の選択は詳細設定で行え
ます。
DATA NO DATA NO DATA NO DATA NO
NO DATA NO DATA NO DATA NO DATA
12:34
2
10
11
3
4
12
13
5
6
14
15
7
8
16
グリーン図がないコースの場合は左図が
表示されます。
H1 P4
10
12:34
17
ABCコース
ホール
2
18
OUT
←戻る
*ティーグランド上でオートホール更新した後に、マニュアルでホールを変更して
も検出されたホールを再び表示します。変更する場合はティーグランドから離
れてお試しください。
確定
メイン情報画面へ
■ピン位置設定画面
ピン位置設定したいホールの入力欄をタッチします。画面上部
に選択されたホール番号と基準点
(センターから、またはフロント
エッジから)が表示されます。+ / -アイコンをタッチして基準点
からピンまでの距離
(ヤード)
を設定します。
H1 P4
10
12:34
H1 P4
H1 センターから
NO DATA NO DATA NO DATA NO DATA
yd
10
ホール選択
IN グリーンの拡大図を表示します。ピン位置データが入力されてい
る場合はグリーンフロントエッジ
(F)または
H1 P4
10
12:34
センター
(C)から何ヤードの位置かを表示
ピン位置
します。(+)は奥、(−)は手前
yd
H1 P4
9
■グリーン形状画面
23
12:34
1
12:34
前ページへ
C +2 yd
10
ホール選択
次ページへ
H1 P4
→P28
ピン位置設定画面を表示
スコア
スコア管理画面を表示
GPSステータス画面を表示
ピン位置
設定
ホール
切替
ホール切替画面を表示
切替えたいホール番号をタッチすると確認画面が表示されます。
確定をタッチするとそのホールのメイン情報画面を表示します。
12:34
グリーン
グリーン形状画面を表示
フルオートプレイを再スタート
10
−
10
12:34
H10 センターから
−
+
+
H1
-3
H2
+0
H10
-5
H15
+0
H3
+0
H4
+0
H11
+0
H16
+0
H5
+0
H6
+0
H12
+0
H17
+0
H7
+0
H8
+0
H13
+0
H18
+0
H9
+0
IN H14
+0
設定するホールと基準点を表示
※基準点は詳細設定で設定し
ます。
※+/-アイコンをタッチし続ける
と連続で増減できます。
OUT
DATA NO DATA NO DATA NO DATA NO
NO DATA NO DATA NO DATA NO DATA
DATA NO DATA NO DATA NO DATA NO
グリーン図が
ありません
NO DATA NO DATA NO DATA NO DATA
20yd
DATA NO DATA NO DATA NO DATA NO
17yd
NO DATA NO DATA NO DATA NO DATA
DATA NO DATA NO DATA NO DATA NO
NO DATA NO DATA NO DATA NO DATA
DATA NO DATA NO DATA NO DATA NO
NO DATA NO DATA NO DATA NO DATA
25
26
■リプレイ画面
プレイメニューから表示した場合はプレイしているホールまでの
ショット軌跡や飛距離を確認できます。
H1 P4
10
12:34
現在プレイ中のホールを表示
現在表示されている履歴のショットライン
表示したいホールを選択します
飛距離・使用クラブ表示エリアにタッチすると、各ショットの履歴
を表示し、その時のショットラインを青で表示します。
■再フルオートプレイ
9ホールコースの場合、9番ホール終了後、自動で次にプレイ
する9ホールコースをサーチし、フルオートコースプレイを再開しま
す。次にプレイするコースのティーグランドに立つとそのコース・
ホール開始画面が表示されます。自動で再開されない場合は
「再
フルオートプレイ」で再開してください。
■GPSステータス画面
GPSの受信状況を表示します。
H1 P4
W1
ホール 1 Par4
218
使用クラブ
飛距離
メインメニューから選択した場合の遷移についてはP31を参照し
てください。
9
12:34
GPSステータス
R:9 DOP:1.20
50
18
27 34
14
45
15
30
24
22
※レイアウト画像のないコースや、メイン画面でハザード位置が表示されないコースの場合、ショット
軌跡は表示されず、各ショットごとの飛距離表示のみとなります。
■ショット履歴画面
プレイメニューまたはメイン情報画面の飛距離表示部分をタッチ
すると、ショット履歴画面を表示し、閲覧することができます。
操作についてはP23 ショット履歴画面について をご参照くださ
い。
H1 P4
1
2
3
4
10
W1
I9
SW
クラブ
選択
トータル打数
27
12:34
ショット履歴
GPS 衛星捕捉数
数値が大きい
(6以上)ほど精度の良い測定ができます。
衛星配置による精度劣化度 数値が小さいほど精度の良い測定ができます。
青:捕捉したGPS 衛星 / 灰:サーチ中の衛星
現在時刻
E 35° 41’ 22.68”
N 139° 46’ 44.73”
現在地の緯度
(N/S)、経度(E/W)
■GPS再捕捉
距離表示精度が悪く感じられる場合は機器の故障ではなく、周
辺環境やGPS衛星システムの状態に起因する場合があります。
このような場合は場所や時間を変えてプレイメニューの「GPS再
捕捉」をお試しください。
218
100
56
0
4
28
■詳細設定
H1 P4
10
12:34
明るさ
H1 P4
連続
オートパワーオフ
1時間
ピン位置
センター
タイムゾーン +9:00
12:34
使用クラブ設定
1
表示時間
10
設定値
機器情報
◆ピン位置設定
ピン位置
初期化
−
◆表示時間設定
確認
◆使用クラブ設定
ショット履歴記録時に使用クラブを記録するために、事前に使
用するクラブ13本を登録しておきます。
H1 P4
10
1
W1
5
2
W3
6
3
W5
4
U3
2時間
3時間
連続
12:34
電源の切り忘れ防止のために、操作がない状
態で一定時間経過すると電源を自動的にオフし
ます。自動オフまでの時間を設定します。初期
値は
「連続」です。
7
12:34 H1 P4
U4
I5
I8
確定
H1 P4
1時間
+
←戻る
◆オートパワーオフ設定
12:34
+9:00
画面の明るさを設定します。数 画面を表示している時間を設定
値が大きいほど明るくなります。 します。 設定時間内に操作が
初期値は
「1」です。
ないと省電力のため画面をオフ
※連続使用時間は初 します。電源ボタン短押しで復
H1 P4
10
12:34
期 値「1」の場 合で
明るさ
「連続」で
の仕様です。明るく 帰します。初期値は
1
するほど消費電力が
す。
強制的に画面オフ
したい
増えるので使 用 時
2
H1 P4
10
12:34
場合は電源ボ
間は短くなります。
3
表示時間
タンを短押しま
4
1分
す。画面表示
3分
オフの時には
5分
タッチ パネル
連続
入力もオフにな
ります。
10
10
タイムゾーン
フロントエッジから
◆明るさ設定
オートパワーオフ
H1 P4
センターから
前頁のメインメニューまたはプレ
イメニューに戻ります
←戻る
H1 P4
◆タイムゾーン
ピン位置設定の際の基準点を 時計表示の時差設定を行いま
(0
:
設 定します。 初 期 値は
「セン す。グリニッジ標準時を基準
00)としています。日本の場
ターから」です。
H1 P4
10
12:34
合は+9:00になります。
10
12:34
H1 P4
12:34
12:34
クラブ
選択
12
クラブ
選択
ウッド
9
クラブ
選択
13
クラブ
選択
アイアン
10
クラブ
選択
ユーティリティ
11
クラブ
選択
ウェッジ
確定
10
10
8
←戻る
H1 P4
10
12:34
H1 P4
10
12:34
H1 P4
10
W1
W7
I3
I7
U3
W3
W9
I4
I8
U4
LW
W4
I5
I9
U5
PW
W5
I6
←戻る
←戻る
12:34
AW
SW
←戻る
←戻る
※使用クラブ設定は初期化してもクリアされません。登録を変更する場合は現在登録されているアイ
コンを選択して登録しなおしてください。
29
30
◆機器情報
◆初期化
本体の情報を表示します。
S/N:シリアルナンバー
FW:ファームウェアバージョン
B:ブートローダーバージョン
コースデータ:コースデータバージョン
H1 P4
10
各種設定値を工場出荷の状
態に戻して再起動を行います。
プレイ履歴、リプレイ履歴やス
コア履歴も削除されます。
12:34
H7 P4
10
12:34
S/N:00000000000
設定値を工場出荷時に
FW:1.00
過去10プレイの履歴を選んでスコア編集することができます。
過去にプレイしたコース名がHistory01 ~ 10に最新順に表示さ
れます。スコア編集したい履歴を選ぶとスコア画面を表示します。
スコア画面の操作はP24を参照してください。
H1 P4
初期化
機器情報
スコア編集
10
12:34
H1 P4
10
12:34
History
01
History
06
History
02
History
07
History
03
History
08
History
04
History
09
History
05
History
10
戻します
BL:1.00
コースデータ:225
実行
キャンセル
確認
■プレイ終了
プレイを終了してメインメニュー画面に戻ります。
←戻る
←戻る
H1 P4
10
1
Par -
12:34
H Par ショット数 パット数
3
1
1 4
4
2
2 3
6
2
3 5
3
1
4 4
4
1
5 5
5
2
6 4
3
1
7 4
3
1
8 3
4
2
9 4
編集
IN
リプレイ
メインメニューから選択した場合は過去10プレイの履歴を選んで
表示することができます。過去にプレイしたコースがHistory01
〜 10に表示されます。確認したい履歴を選ぶとリプレイ画面を
表示します。リプレイ画面の操作はP27を参照してください。
H1 P4
10
H1 P4
10
12:34
01
History
06
History
02
History
07
History
03
History
08
History
04
History
09
History
05
History
10
←戻る
31
12:34
History
←戻る
10
ホール 1 Par4
12:34
W1
218
32
デモ
H1 P4
10
12:34
モ
H1
H7 P4 デ 10
コースプレイ
リプレイ
スコア編集
デモ
GPSステータス
北海道
東北
関東
中部
関西
中国
四国
12:34
コース選択
石川
福井
ABCコース
山梨
長野
DEFコース
岐阜
静岡
GHIコース
12:34
モ
H7 P4 デ 10
ABCコース
ホール
1
1
2
3
4
5
6
7
8
9
←戻る
12:34
12:34
ホール選択
JKLコース
三重
デモ
12:34
再フルオート
プレイ
GPS
再捕捉
グリーン
リプレイ
GPS
ステータス
詳細
設定
ホール
切替
ショット
履歴
←戻る
上記画面にてボタンの文字色が白でない機能についてはデモモードではご利用できません。
また、
ショッ
トキーも動作しません。
IN 確定
←戻る
モ
H7 P4 デ 10
H7 P4 デ モ
377
---
LF 362
RF 352
プレイ
終了
スコア
33
モ
H7 P4 デ 10
海外
ピン位置
設定
レイアウト
12:34
富山
GPSが受信できない場所でもプレイするコースのレイアウトやハ
ザードの状況を確認することができます。タッチエリアマップの見
方についてはP18を参照してください。
モ
H1 P4 デ 10
モ
H7 P4 デ 10
新潟
愛知
九州
沖縄
詳細設定
モ
H1
H7 P4 デ 10
12:34
12:34 H7 P4 デ モ
367
0/0
1
2
3
4
5
6
7
8
337
331
318
315
247
225
220
187
C
D
12:34
+
H7 P4 デ モ
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
B
B
A
H7 P4 デ モ
12:34
E
A
12:34
ホール選択
OUT
C
12:34
337
331
318
315
247
225
220
187
H7 P4 デ モ
12:34
グリーン距離
382
392
367
377
352
362
34
GPSステータス
GPSステータスについては、P28を参照してください。
詳細設定
Q.ハザード情報画面が表示されない
●プレイ中のコース及びホール番号が合っているか確認してください。
●ハザード位置のデータがないホールの可能性があります。
Q.距離表示が「999」になる
詳細設定については、P29を参照してください。
●現在地からターゲットまでの距離が999yd以上離れていることが原因です。設定さ
れたコースやホールが正しいか確認してください。
Q.距離表示が「---」になる
製品仕様
外形寸法
重量
表示
タッチパネル
バッテリー
防水性能
動作温度範囲
外部インターフェース
連続使用時間
GPS
●マイクロSDカードが正しく挿入されていない場合があります。マイクロSDカードの状
態を確認してください。
●「GPSステータス」でGPSが捕捉できているかを確認してください。
53(W)X102.5(H)X11(D)mm
70g
(バッテリーを含む)
3.0"カラー TFTタッチパネル
シングルタッチ型
(感圧式)
DC3.7V充電式リチウムイオンバッテリー
IPX-3
-10℃〜 +60℃(充電温度範囲:0℃〜 +45℃)
マイクロUSB、マイクロSD
10時間以上
(画面明るさ
「1」設定の場合)
WGS84測地系、DGPS(SBAS)対応
故障かなと思ったら
修理を依頼される前に、以下の点と弊社webサイトの
『ユーザーサポート』内にある
『よく
ある質問』
をご確認ください。
Q.充電できない
●USBケーブルがしっかりコネクターに接続されているか確認してください。
●パソコンで充電できない場合は別売のグリーンオンシリーズ共通AC充電器に接続し
て充電してください。
●本体を充電器に接続した状態で、リセットスイッチを押してリセットを行い、画面が
表示され充電状態になるか確認してください。
Q.画面が表示しない、または画面がフリーズしてキー操作を受け付けない
●バッテリー残量がゼロになっています。充電をおこなってください。
●リセットスイッチを押してリセットしてください。
Q.GPSの捕捉ができない
●見晴らしの良い場所でご利用ください。本機とGPS衛星との間に障害物があると電
波が受信しにくくなります。GPS衛星の捕捉には10分以上かかる場合があります。
Q.フル充電しても動作時間が極端に短い
●画面の明るさ設定を
「2」以上にしていませんか。
●内蔵バッテリーの経年劣化が考えられます。バッテリーの交換は弊社にて有料で
承っております。防水性維持のため、お客様自身による交換はなさらないようお願
いいたします。
Q.表示されている距離が違っているようです
●グリーンターゲット
(C/B/F)が正しく設定されているか確認してください。
●グリーンオンシリーズは現在地からグリーンまでの直線距離を表示しています。その
ためドッグレッグのコースや高低差のあるコースなどでは距離が短く表示されることが
あります。
●GPS衛星からの電波を受ける環境
(山、樹木)によっては反射波を捕捉して誤差が
大きくなります。この場合、少し場所を移動してプレイメニューからGPS再捕捉をす
ることで改善されることがあります。(P28)
●GPSシステムの性質上気象状況や衛星の配置で精度が劣化する場合があります。
Q.タッチパネルが反応しない
●本機のタッチパネルはシングルタッチ型なのでピンチやフリック操作では反応しませ
ん。アイコンやキーを指の爪先などで軽く押してください。
Q.画面が見えにくい
●本機の液晶はバックライト方式を採用しているため、バックライトの光度より強い光
が画面に照らされると、画面が見えにくくなることがございます。このような場合は、
詳細設定から明るさ設定を
「3」にするか、それでも見えにくい時はできる限り画面を
手などで覆って陰を作ってご利用ください。
●サングラス・偏光グラスを外してご利用ください。グラスの偏光特性によって液晶が
見えにくくなります。
アフターサービスについて
保証書は必ず販売店印、ご購入日等の記載がされていることをご確認のうえ、
保証規定をよくお読みになり大切に保管してください。修理を依頼される際に
必ず必要となります。保証書のご提示がない場合はいかなる故障でも有償で
の修理とさせていただきます。
Q.オートコースプレイでコース、ホールが検索できない
●フルオートプレイを開始する場合は、ティーグラウンドで操作し、GPSが受信される
までお待ちください。ティーグラウンドから離れていると、ティーグラウンドを検出する
ことができません。
●コースデータを最新版に更新してください。
●「GPSステータス」でGPSが捕捉できているかを確認してください。
35
36
お問い合わせ
4.一旦、本体をパソコンから取り外し、再びパソコンに接続してください。接
続後アップデートが開始されます。
お問い合わせは http://www.greenon.jp
の「ユーザーサポート」→「お問い合わせ」からフォームを利用してお問い合わせ下さい。
㈱MASA
〒 103-0011 東京都中央区日本橋大伝馬町6‐8 PMO日本橋大伝馬町 9F
E-mail:[email protected]
5.アップデートが終了すると、再起動します。
「詳細設定」→「機器ID」を表示して
「FW:」の項が最新バージョンになって
いることを確認してください。
データ更新とスコア管理
本機はパソコンとUSB通信ケーブルで接続した時に、リムーバブルディスクと
して認識されます。ファームウェアやコースデータの更新、スコアとショット履
歴の出力はこのリムーバブルディスクを介して行います。また、ファームウェア
更新データおよび最新のコースデータのダウンロード、スコア管理をするために
は、グリーンオン倶楽部への加入(無料)が必要です。グリーンオン倶楽部へ
の加入手続きは、弊社のWebサイト(http://www.greenon.jp/)から行うこと
ができます。
※ファームウェア更新とコースデータ更新手順の詳細は弊社webサイトの「使用方法」に掲載してお
りますのでご参照ください。
※パソコンから取り外す際は、ハードウェアの安全な取り外しを使用して取り外してください。
■コースデータ更新
コースデータは初期の状態で国内 99%以上と、日本人が良く行く海外のゴル
フコースをカバーしておりますが、新コース追加やゴルフ場のコース改修などに
対応するために、データ更新を行っております。ご利用になるコースが更新さ
れた場合はデータの更新を行ってください。
1.パソコンと本体を付属のマイクロUSBケーブルで接続してください。
※本体の電源がオンの状態でケーブルを接続します
(オフの状態でケーブルを接続すると電源がオ
ンします)
。電源をオフにすると画面に
「USB Access・・・」と以下の画面が表示されパソコン
と通信が可能になります。
2.パソコン上にリムーバブルディスクとして本体内のファイルが表示されます。
3.コースデータファイル(Course**.mas)をメビウスの「course」フォルダーに
上書きコピーします。
■対応OS
※ダウンロードしたファイルは解凍してご利用ください。
コースデータファイルは以下のファイルです。(まだ実装されていない国を含む)
対応OSはWindows XP / Windows Vista / Windows 7 / Windows 8 /
Mac OSXですが、すべてのパソコンでの動作を保証するものではありません。
特に以下のパソコンについては動作保証いたしかねます。
Course01.mas 北海道、青森、岩手、宮城、秋田、山形、福島
Course02.mas 茨城、栃木、
Course03.mas 群馬、埼玉、東京
Course04.mas 千葉、神奈川
Course05.mas 新潟、富山、石川、福井、長野、岐阜
Course06.mas 山梨、静岡、愛知
Course07.mas 三重、滋賀、京都、奈良、和歌山
Course08.mas 大阪、兵庫、
Course09.mas 鳥取、島根、岡山、広島、山口、徳島、香川、愛媛、高知
Course10.mas 福岡、佐賀、長崎、熊本、大分、宮崎、鹿児島、沖縄
Course11.mas シンガポール、インドネシア、マレーシア、タイ、ベトナム、フィリピン、台湾、韓国、
中国・香港
Course12.mas オーストラリア、ニュージーランド、グアム・サイパン、ハワイ、アメリカ、ヨーロッ
パ、その他
・自作パソコン
・プリインストールされているOS以外のOSに変更したパソコン
・仮想OSやWindows互換モードのパソコン
・日本語版以外のOSがインストールされたパソコン
■ファームウェア更新手順
新機能の追加や機能改善を行うために随時ファームウェアをアップデートする
ことがあります。アップデートファイルはグリーンオン倶楽部に掲載しますので、
ファイルをダウンロードして以下の手順で更新作業を行ってください。
1.パソコンと本体を付属のマイクロUSBケーブルで接続してください。
※本体の電源がオンの状態でケーブルを接続します
(オフの状態でケーブルを接続すると電源がオ
ンします)
。電源をオフにすると画面に
「USB Access・・・」と以下の画面が表示されパソコン
と通信が可能になります。
2.パソコン上にリムーバブルディスクとして本体内のファイルが表示されます。
3.ダウンロードした更新ファイルを本体に上書きコピーします。
※ダウンロードしたファイルは解凍してご利用ください。
更新ファイルは以下のファイルです。
・upgradeFlashフォルダー
・GH01.bin
※upgradeFlashフォルダーはない場合があります。
37
4.本体をパソコンから取り外し、電源を入れて、「詳細設定」→「初期化」
から初期化を行ってください。初期化が終了して再起動した後に、更新した
コースをメニューから
「デモ」で表示させます。
プレイメニューまたはデモを終了してメニューから
「詳細設定」→「機器情報」
でコースデータバージョンを表示して
「コースデータ:」の項が最新バージョンに
なっていることを確認してください。
■Webスコア管理との連携
パソコンに出力したスコアデータをグリーンオン倶楽部のスコア管理システムに
登録することで平均スコアやパーオン率など各種データ分析をすることができま
す。Webスコア管理の利用方法は弊社のWebサイトをご参照ください。
38
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
