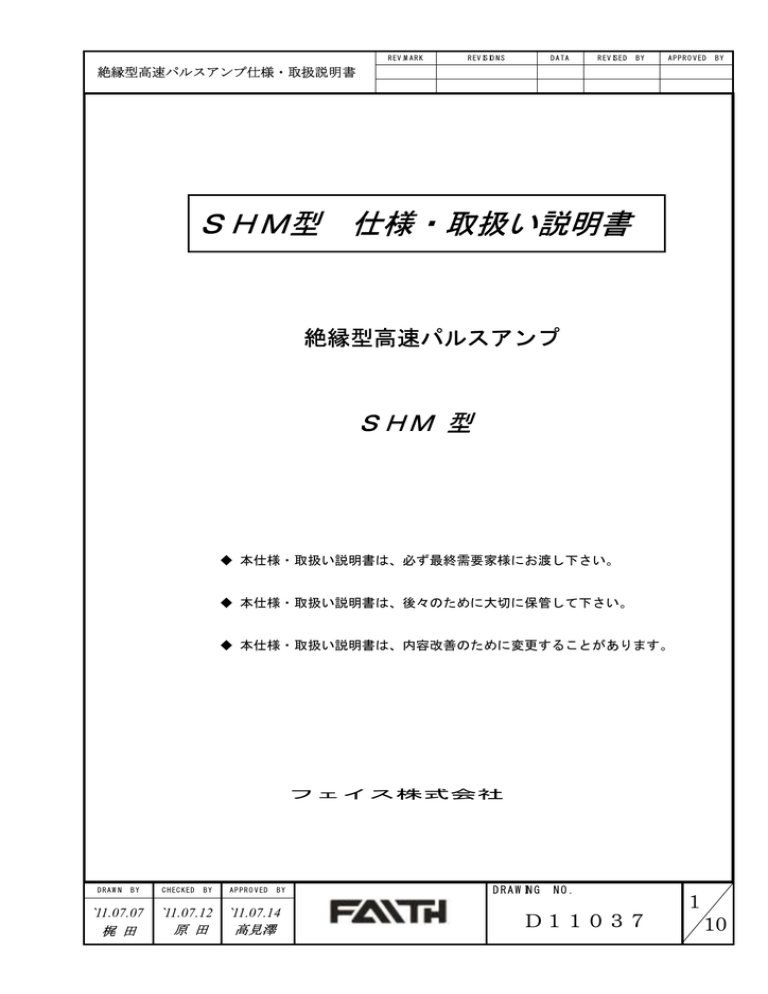

絶縁型高速パルスアンプ仕様・取扱説明書
SHM型 仕様・取扱い説明書
絶縁型高速パルスアンプ
SHM 型
◆ 本仕様・取扱い説明書は、必ず最終需要家様にお渡し下さい。
◆ 本仕様・取扱い説明書は、後々のために大切に保管して下さい。
◆ 本仕様・取扱い説明書は、内容改善のために変更することがあります。
フェイス株式会社
DRAWN
BY
`11.07.07
梶 田
CHECKED
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
DRAWING
NO.
D11037
1
10
REV.MARK
REVISIONS
DATA
REVISED
BY
APPROVED BY
絶縁型高速パルスアンプ仕様・取扱説明書
はじめに
このたびは、絶縁型高速パルスアンプ(SHMシリーズ)をお買い求め頂きまして、誠にあり
がとうございます。本仕様・取扱い説明書は、絶縁型高速パルスアンプの取扱い・操作・保守
点検を行う場合の必要事項及び、安全上の注意事項について説明しております。
取扱い・操作等を誤ると思わぬ事故を起こしたり、製品の寿命を縮めたり、性能を劣化させる
事になります。ご使用前に本仕様・取扱い説明書をお読みいただき、正しくご使用いただくこと
をお願いいたします。
◆ 本仕様・取扱い説明書は、必ず最終需要家様にお渡し下さい。
◆ 本仕様・取扱い説明書は、後々のために大切に保管して下さい。
◆ 本仕様・取扱い説明書は、内容改善のために変更することがあります。
安全上のご注意
据付・運転・保守点検の前に必ず本仕様・取扱い説明書を熟読し正しく御使用下さい。機器の
知識、安全の情報、そして注意事項の全てについて習熟してから御使用下さい。
本仕様・取扱い説明書では、安全注意事項のランクを下記の様に『危険』
『注意』として
区別してあります。
!
危
険
: 取扱いを誤った場合に危険な状況が起こる可能性があり、死亡、又は重傷を負う
事故が想定される場合。
!
注
意
: 取扱いを誤った場合に危険な状況が起こり、中程度の傷害や軽傷を受ける事故が
想定される場合、及び、物的損害の発生が想定される場合。
尚、「注意」に記載した事項でも、状況によっては重大結果に結びつく可能性があります。
いずれも重要な内容を記載していますので、必ずお守り下さい。
<本仕様・取扱い説明書で使用されているその他の記号の意味>
禁
!
DRAWN
強
BY
`11.07.07
梶 田
止
制
CHECKED
: してはいけないこと。
: しなければいけないこと。
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
DRAWING
NO.
D11037
2
10
REV.MARK
REVISIONS
DATA
REVISED
BY
APPROVED BY
絶縁型高速パルスアンプ仕様・取扱説明書
感電・けが・装置破壊の原因となりますので、次の事を必ず守って下さい。
!
危
◇
険
供給電源は、端子番号 7−8 間に仕様電源電圧範囲(AC85∼264V)の電圧を
供給して下さい。この範囲外の電圧を供給しますと、本器が破壊される恐れがありますので、
必ず電圧を確認してから確実に行ってください。
!
注
◇
意
電源ケーブルは、断面積0.75 mm2 以上(AWG18番線以下)で配線することを
推奨します。
◇
検出器ケーブル及び出力ケーブルは、断面積0.5 mm2 以上(AWG20番線以下)の
ツイストペアシールド線で、配線する事を推奨します。
◇
供給電源にサージやノイズが乗っている場合には、サージ吸収素子やノイズフィルタを本器
の近くに設置し、接続して下さい。
◇
電源ケーブル、出力ケーブル、検出器ケーブルを高圧線、動力線と平行に配線すると、誤動
作や壊れる場合がありますので、30 cm 以上離した別ルートとしてください。又、検出器
ケーブル及び出力ケーブルは、シールド線や金属電線管を使用し、ノイズ発生源や動力線か
ら離してできる限り短く配線して下さい。
◇
本器を、モータ等ノイズを多く発生させる機器や動力線、多量の静電気が発生する機械から
できる限り離して設置して下さい。
◇
仕様の入力応答の最高周波数は、波形比が1:1のときの応答周波数です。従って波形比に
よっては、仕様応答周波数の範囲内でも、応答できなくなる事がありますので、できる限り
波形比のよい検出器を使用してください。
◇
付属ソケットの端子ネジは過度の力で締付けを行なわないようにして下さい。ソケットの端
子ネジは締付けトルク 0.92 N・m(9.4 kgf・cm)以下として下さい(M3.5ネジ)。
◇
取付方向はできる限り水平方向で(制限ではありません)確実にネジ止めして下さい。又、
本器を多く並べて取付ける場合は、上下・左右の間隔に注意して下さい。
!
強
◇
禁
◇
制
結線終了後、確実に結線されている事(ネジの緩みや誤配線)を確認してください。
止
本仕様・取扱い説明書に説明されている以外の操作は絶対に行わないで下さい。特に、絶縁
抵抗や絶縁耐圧の測定を行うと本器が壊れる場合があります。
DRAWN
◇
本器を水のかかる場所や蒸気・腐食性ガスの雰囲気の中では使用しないで下さい。
◇
落すなど本器に強い衝撃を加えないで下さい。
◇
本器の改造や分解を絶対にしないで下さい。
BY
`11.07.07
梶 田
CHECKED
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
DRAWING
NO.
D11037
3
10
REV.MARK
REVISIONS
DATA
REVISED
BY
APPROVED BY
絶縁型高速パルスアンプ仕様・取扱説明書
1
概
要
本器は、ロータリエンコーダ等より90度位相差2信号のパルス信号を受信し、フォトカプラ
により絶縁し、同位相信号として出力する装置です。
プラスッチクモールドケースの採用により小型軽量で、取付けは付属のソケットによりDIN
サイズのレールに直接取り付ける事が可能です。
2
型
式
SHM −12 E 24C A
本器を表す
検出器用電源電圧を表す
05:DC 5 V
12:DC12 V
入力信号仕様を表す
E:電圧パルス入力
C:オープンコレクタパルス入力
L:ラインドライバ入力
出力信号仕様を表す
12F:12Vコンプリメンタリ電圧出力
24C:24V系オープンコレクタ出力
05L: 5Vラインドライバ出力
バージョン記号
型 式 一 覧
適 応 型 式
検出器電源
入力信号
SHM−12E12FA
出 力 信 号
12 V
電圧パルス
SHM−12E24CA
SHM−12E05LA
コンプリメンタリ電圧
24 V系 オープンコレクタ
5 V
ラインドライバ
12 V
SHM−12C12FA
12 V
オープン
コレクタ
SHM−12C24CA
SHM−12C05LA
5 V
SHM−05L24CA
DRAWN
BY
`11.07.07
梶 田
CHECKED
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
24 V系 オープンコレクタ
5 V
SHM−05L12FA
ライン
ドライバ
コンプリメンタリ電圧
12 V
ラインドライバ
コンプリメンタリ電圧
24 V系 オープンコレクタ
DRAWING
NO.
D11037
4
10
REV.MARK
REVISIONS
DATA
REVISED
BY
APPROVED BY
絶縁型高速パルスアンプ仕様・取扱説明書
3
外 形 図
端子台ソケット
20
本体取付用
クランプ(上、下)
7. 8
8
7
6
5
50
DINレール
(35 mm 幅)
取付の場合
10 0
8 1 ma x.
2-φ4 .5
取り付け穴
(深さ25)
9
11 - M 3. 5
端子ネジ
11
1
2
40
51 m ax .
(3 .3 )
12 9
3
10
4
80
3 5. 4
4
9 0. 5
98 m ax .
ターミナルソケット
適合端子台ソケット
オムロン社製 型式
単位 : mm
11PFA
ブロック図
4
4.1.
12E,12C入力、12F,24C出力
フォトアイソレータ
増 幅 器
波形整形
A相
B相
+V
0V
5
4
ロータリエンコーダ
4.2.
+V(I)
0V(I)
+V(I)
AC/DC
0V(I)
ラインドライバ
波形整形
A相
B相
+V
0V
ロータリエンコーダ
BY
`11.07.07
梶 田
11
出力B
9
COM
7
8
AC85 V
∼264 V
10
出力A
11
出力A
1
出力B
2
出力B
9
COM
7
AC85 V
∼264 V
12E,12C入力、05L出力
フォトアイソレータ
DRAWN
出力A
+V(O)
0V(O)
6
3
0V(O)
10
CHECKED
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
5
0V(O)
+V(O)
0V(O)
6
3
4
+V(I)
0V(I)
+V(I)
0V(I)
AC/DC
DRAWING
8
NO.
D11037
5
10
REV.MARK
REVISIONS
DATA
REVISED
BY
APPROVED BY
絶縁型高速パルスアンプ仕様・取扱説明書
4.3.
05L入力、12F,24C出力
フォトアイソレータ
A相
A相
B相
B相
+V
0V
1
2
5
ライン
レシーバ
6
+V(O)
0V(O)
3
4
ロータリエンコーダ
仕
5
増 幅 器
0V(O)
+V(I)
+V(I)
AC/DC
0V(I)
0V(I)
10
出力A
11
出力B
9
COM
7
AC85 V
∼264 V
8
様
5.1.
供給電源
AC85 V∼AC264 V
5.2.
検出器電源(型式指定による)
DC12 V ±5 %
DC 5 V ±5 %
5.3.
50/60 Hz
120 mA max
150 mA max
入力最高周波数
200 kHz
パルス幅 2.5 μs以上(波形比1:1にて)
5.4. 入力信号
種 類
項目
電圧パルス入力
オープンコレクタパルス入力
ラインドライバ入力
( SHM−12E***A )
( SHM−12C***A )
( SHM−05L***A )
シンク電流(Is) : 24 mA
「L」レベル: 0.8 V 以下
「L」レベル: -5∼+2 V
信 号 レ ベ ル 「H」レベル: +5∼+30 V
飽 和 電 圧:
2 V 以下
「H」レベル: 2.0 V 以上
プルアップ抵抗: 510 Ω
ターミネート抵抗:
RT=220 Ω
約 10 kΩ
入 力 抵 抗
12 V
REF
Is
A(B)
−
0V
DRAWN
BY
`11.07.07
梶 田
CHECKED
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
+
μPC272相当
μPC272相当
A,B相共に同一回路
A
(B)
−
A(B)
+
入 力 回 路
REF
510 Ω
送信側
A
(B)
0 V
A,B相共に同一回路
DRAWING
RT
SN75ALS193相当
A,B相共に同一回路
NO.
D11037
6
10
REV.MARK
REVISIONS
DATA
REVISED
BY
APPROVED BY
絶縁型高速パルスアンプ仕様・取扱説明書
5.5.
出力信号
種 類
項目
コンプリメンタリ出力
オープンコレクタパルス出力
ラインドライバ出力
( SHM−***12FA )
( SHM−***24CA )
( SHM−12*05LA )
「L」レベル: 1.5 V 以下
信号レベル
「H」レベル:
9 V 以上
(負荷抵抗 500 Ω 時)
DC30 V
VOL= 0.5 V 以下
25 mA
(最大定格)
VOH= 2.5 V 以上
出力飽和電圧:1 V 以下
IOL= 15 mA
IOH= -15 mA
負 荷 抵 抗
500 Ω min.
−
−
出 力 抵 抗
約75 Ω
−
−
tr: 200 ns 以下
立上り・立下り時間
tf: 200 ns 以下
tr
tr: 200 ns 以下
−
tf: 200 ns 以下
(負荷抵抗 500 Ω 時)
tf
+12 V
10 Ω
Tr1
Q
Q
2SC1815
20 kΩ
Q
出 力 回 路
Tr 2
AM26C31
0V
47 Ω
Q
2SC1815又は相当品
0 V
Tr1:2SC1815
Tr2:2SA1015又は相当品
A,B相共に同一回路
A,B相共に同一回路
A,B相共に同一回路
5.6.
入出力信号間絶縁
フォトカプラにて絶縁(A,B相共に)
5.7.
入出力信号位相関係
同位相
5.7.1
12E,12C入力、12F出力
入力「H(Tr : OFF 時)」レベル
5.7.2
BY
`11.07.07
梶 田
CHECKED
出力「H(Tr : OFF)
」レベル
出力「H」レベル
05L入力、24C出力
入力「H」レベル
DRAWN
→
05L入力、12F出力
入力「H」レベル →
5.7.4
出力「H」レベル
12E,12C入力、24C出力
入力「H(Tr : OFF 時)」レベル
5.7.3
→
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
→
出力「H(Tr : OFF)
」レベル
DRAWING
NO.
D11037
7
10
REV.MARK
REVISIONS
DATA
REVISED
BY
APPROVED BY
絶縁型高速パルスアンプ仕様・取扱説明書
5.8.
入出力信号位相遅れ時間
立ち上がり時間 各相
立ち下がり時間 各相
1 μs 以下
1 μs 以下
2.5μs
(200 kHz時)
入 力 信 号
立上り遅れ< 1 μs
立下り遅れ< 1 μs
出 力 信 号
5.9.
絶縁抵抗
DC500 Vメガーにて以下の組合せにて100 MΩ以上
(1) 供給電源端子一括 − エンコーダ入力端子一括
(2) 供給電源端子一括 − 出力信号端子一括
(3) エンコーダ入力端子一括 − 出力信号端子一括
5.10.絶縁耐圧
・上項 5.9.(1).(2)の組合せにおいて、AC2000 V、1分間異常無き事。
(日本電機工業会規格 JEM 1021 準拠)
・上項 5.9.(3)の組合せにおいて、AC500 V、1分間異常無き事。
5.11.耐ノイズマージン
IEC801−4 LEVEL3
電源ラインノイズ 2000 V
入出力線誘導ノイズ 1000 V
5.12.使用温度範囲
−10 ℃∼+50 ℃ (但し、氷結なき事)
5.13.使用湿度範囲
35 %∼85 %R.H.(但し、結露なき事)
5.14.保存温度範囲
−10 ℃∼+60 ℃(但し、氷結なき事)
5.15.消費電力
10 VA max
5.16.質
280 g max(但し、付属ソッケトは含まず)
6
量
取付け
6.1.直接取付け
下記寸法で付属ソケットにより取付けて下さい。
62以上
62以上
2−M4
10以上
DRAWN
BY
`11.07.07
梶 田
CHECKED
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
40
DRAWING
NO.
D11037
8
10
REV.MARK
REVISIONS
DATA
REVISED
BY
APPROVED BY
絶縁型高速パルスアンプ仕様・取扱説明書
6.2.支持レールを使用する場合
使用するレールは、DIN規格の下記のものを推奨します。
メーカ : オムロン製
支持レール
形 PFP−100N
形 PFP−50N
7.3±0.15
35±0.3
4.5
27±0.15
15
25
10
25
25
10
25
15
1
1000(500)
支持レール
形 PFP−100N2
16
27
24
29.2
4.5
35±0.3
15
25
10
25
25
10
25
15
1
1.5
1000
7.取り扱い説明
7.1.供給電源は、仕様電源範囲(AC85∼264 V)の電圧を、本体接続銘板の通り、
端子番号 7−8 間に供給して下さい。この範囲外の電圧を供給しますと本器が破壊
される恐れがありますので、必ず電圧を確認してから確実に行ってください。
7.2.電源ケーブルは、断面積0.75 mm2 以上(AWG18番線以下)で配線することを
推奨します。
7.3.検出器ケーブル及び出力ケーブルは、断面積0.5 mm2 以上(AWG20番線以下)の
ツイストペアシールド線で、配線する事を推奨します。
7.4.結線終了後、確実に結線されている事(ネジの緩みや誤配線)を確認してください。
7.5.配線の確認ができたら電源を投入します。電源を投入すると、表示ランプが点灯し動作を
開始しますので、検出器用の外部出力電圧が仕様通りか確認し、パルス信号を入力して
ください。
8.注意事項
8.1.
!
仕様の入力応答の最高周波数は、波形比が1:1のときの応答周波数です。従って波形
比によっては、仕様応答周波数の範囲内でも、応答できなくなる事がありますので、
できる限り波形比のよい検出器を使用してください。
8.2.
供給電源にサージやノイズがのっている場合には、サージ吸収素子やノイズフィルタを
本器の近くに設置し、接続してください。
DRAWN
BY
`11.07.07
梶 田
CHECKED
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
DRAWING
NO.
D11037
9
10
REV.MARK
REVISIONS
DATA
REVISED
BY
APPROVED BY
絶縁型高速パルスアンプ仕様・取扱説明書
8.3.
電源ケーブル、出力ケーブル、検出器ケーブルを高圧線、動力線と平行に配線すると、
誤動作や壊れる場合がありますので、30 cm 以上離した別ルートとしてください。又、
検出器ケーブル及び出力ケーブルは、シールド線や金属電線管を使用し、ノイズ発生源
や動力線から離してできる限り短く配線して下さい。
8.4.
本器をモータ等ノイズを多く発生させる機器や動力線、多量の静電気が発生する機械
からできる限り離して設置して下さい。
8.5.
本器を水のかかる場所や蒸気・腐食性ガスの雰囲気の中では使用しないで下さい。
8.6.
取付方向はできる限り水平方向で(制限ではありません)確実にネジ止めして下さい。
又、本器を多く並べて取付ける場合は、上下・左右の間隔に注意して下さい。
8.7.
付属ソケットの端子ネジは過度の力で締付けを行なわないようにして下さい。ソケット
の端子ネジは締付けトルク 0.92 N・m(9.4 kgf・cm)以下として下さい(M3.5ネジ)。
8.8.
本仕様・取扱い説明書に説明されている以外の操作は絶対に行わないで下さい。
特に絶縁抵抗や絶縁耐圧の測定を行うと本器が壊れる場合があります。
8.9.
落す等して本器に強い衝撃を加えないで下さい。
8.10.本器の改造や分解は、絶対にしないで下さい。
9.保 証 規 定
9.1.保証期間
貴社指定場所へ納入後1年間と致します。
9.2.保証範囲
保証期間内に於ける取扱説明、注意事項に従った正常な使用状態で故障した場合には、
本保証規定に従い無償修理致します。
9.3.修理手順
故障品は、当社工場に返却後、速やかに修理及び調整後、貴社にご返却致します。
9.4.保証期間内でも次の場合には、保証の範囲外とさせて頂きます。
a)使用者側での輸送・移動時の落下等、取扱いが適当でない為生じた故障・損傷
b)接続している他の機器に起因して、本器に故障を生じた場合
c)火災・塩害・ガス害・異常電圧、及び地震・雷・風水害・その他天災地変等による
故障・損傷
d)当社の承認無く修理・調整・改造された場合
e)取扱説明に記載の使用方法、及び注意事項に反する取扱いによって生じた故障
f)お客様の特別なご要望により出張修理を行う場合の出張料金
9.5.この保証は、日本国内での取り引き及び、使用を前提とし、製品の修理又は、交換のみと
致します。
9.6.尚、ここでいう保証とは、納入品単体の保証を意味するもので、納入品の故障により誘発
される二次的損害(災害)は、保証対象外と致します。又、本器の故障により二次的損害
(災害)のおそれがある場合には、他に保護装置等を設け対策を講じて下さい。
尚、本書の内容は製品の改良の為、予告無しに変更する場合がありますので、予めご了承下さい。
DRAWN
BY
`11.07.07
梶 田
CHECKED
BY
`11.07.12
原 田
APPROVED BY
`11.07.14
高見澤
DRAWING
NO.
D11037
10
10
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
