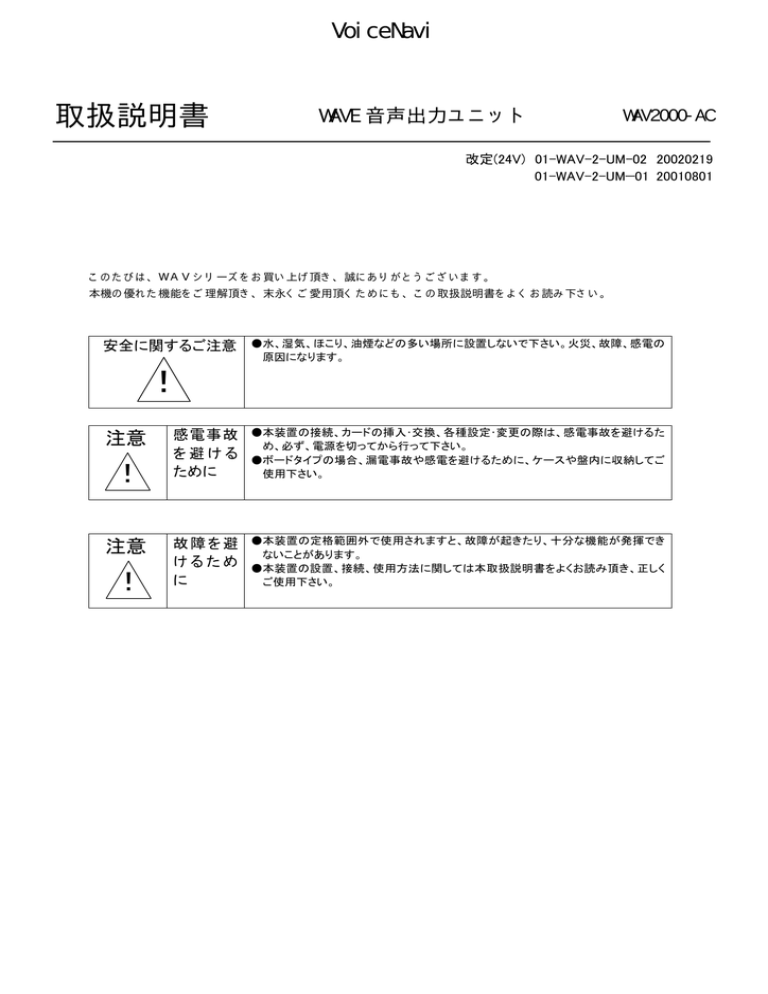

VoiceNavi
取扱説明書
WAVE 音声出力ユニット
WAV2000-AC
改定(24V) 01-WAV-2-UM-02 20020219
01-WAV-2-UM—01 20010801
このたびは、WAVシリーズをお買い上げ頂き、誠にありがとうございます。
本機の優れた機能をご理解頂き、末永くご愛用頂くためにも、この取扱説明書をよくお読み下さい。
安全に関するご注意
●水、湿気、ほこり、油煙などの多い場所に設置しないで下さい。火災、故障、感電の
原因になります。
!
注意
!
注意
!
感電事故
を避ける
ために
●本装置の接続、カードの挿入・交換、各種設定・変更の際は、感電事故を避けるた
め、必ず、電源を切ってから行って下さい。
●ボードタイプの場合、漏電事故や感電を避けるために、ケースや盤内に収納してご
使用下さい。
故障を避
けるため
に
●本装置の定格範囲外で使用されますと、故障が起きたり、十分な機能が発揮でき
ないことがあります。
●本装置の設置、接続、使用方法に関しては本取扱説明書をよくお読み頂き、正しく
ご使用下さい。
VoiceNavi
VoiceNavi 三共電子株式会社
目次
1.概要
2.特長
3.主な用途
4.登録時間
5.仕様 WAV2000−AC
6.外観図並びに外形寸法図
7.付属品及びオプション
8.適用音源
9.適用メモリカード並びにカードデータ作成ソフト
10.設置方法
11.接続
12.設定
13.WAVE ファイル製作、カードデータ製作、スマートメディアへのコピー
14.スマートメディアのセット
15.メッセージ/接点・アドレス対応
16.プログラム再生登録機能
17.制御方法
18.音量調整
19.各部の名称と機能
20.使用電源
21.モードスイッチの設定
22.入出力信号
23.再生モード
24.タイマー
25.自己復旧機能(ウォッチドックタイマー利用)
設置参考図
1.DINレールへの設置
2.L金具使用による設置
接続参考図
1.接点制御の場合
2.バイナリ制御の場合
3.シーケンサ等との接続例
困った時に
3
3
3
3
4
5
5
5
6
6
6
6
7
7
8
9
9
9
9
10
10
11
12
15
15
16
16
17
17
18
19
シーケンサ等の、制御機器と接続して御使用になる場合
は、必ず接続参考図を参照のうえ、御使用願います。
- 2 - -
VoiceNavi
1.概要
本装置は、音源にパソコンの標準サウンド PCM 録音方式の WAVE ファイル、記憶媒体にデジタルカメラの
標準メモリカード スマートメディアを採用したWAVE音声出力ユニットです。
パソコンで録音した WAVE ファイルをそのまま音源として、記憶媒体のスマートメディアへコピーして使用
できます。
フォトカプラ入出力、8接点/127CH-バイナリ−制御/99CH-BCDコード制御、5Wアンプを
搭載してます。
産業機器,FA機器,医療機器などの音声ガイド・音声警報に適しています。
2.特長
●音源にパソコンの標準サウンド「WAVE ファイル」採用。
●記憶媒体にデジタルカメラの標準メモリカード「スマートメディア」を採用。
●高音質サンプリング 48.0/44.1/32.0/22.05/16.0/11.025KHz 対応
●スピーカー出力
5Wmax.8Ω
●8接点制御(用途別再生モード搭載)
●128CHバイナリ制御
●99CH BCDコード制御
●プログラム再生登録対応 1 接点 8WAVE ファイル、5 回リピート再生設定
●インターバルタイマー
0/10/15/20/30/40/45/60 秒
●スクリューレス端子台
●DINレール/L金具/直接ビス止め
3方式の固定に対応
●210(W)×215(D)×44(H) mm
●AC100VまたはDC+24V/DC+12V
2電源対応
3.主な用途
●工場ライン設備の音声ガイド・音声警報
●少量多品種の産業機器・FA機器の音声ガイド・音声警報
●海外使用の少量多品種の産業機器・FA機器の音声ガイド
●中大型医療機器の音声ガイド/警報
4 .登 録 時 間
■登 録 時 間 :サンプリング周 波 数 ・スマートメディアのカード容 量 による。.
カード容 量
サンプリング周 波 数 KHz
11.025KHz
22.05KHz
44.1KHz
8MB
11.2 分
5.6 分
2.8 分
16MB
22.4 分
11.2 分
5.6 分
32MB
44.8 分
22.4 分
11.2 分
64MB
89.6 分
44.8 分
22.4 分
128MB
179.2 分
89.6 分
44.8 分
PCM 8Bit MONO
単 位 :分 max
(注 ) 1WAVE ファイルの制 限 16MB 未 満 。 16MB 以 上 の WAVE ファイルは再 生 できません。
サンプリング周 波 数 の混 在 再 生 もできます。
- 3 - -
VoiceNavi
5.仕様
WAV2000−AC
定格使用電圧
消費電流
寸法・重量
塗装・仕上
使用温度範囲
保存温度範囲
使用湿度範囲
音声出力
音量調整
制
御
再生モード
タイマー
適用メモリカード
再生チャンネル数
再生方式
再生帯域
登録時間
AC100V 50/60Hz
AC電源コード
またはDC+24V±10%
スクリューレス端子台
待機時 約80mA (AC100V時)/約140mA (DC+24V時)
最大時 約250mA(AC100V時)/約500mA (DC+24V時)
210W X 215D X 44H (mm)突起部含まず 約3Kg
メッキ仕上げ
−5℃∼55℃
−10℃∼70℃
35%∼80%RH(但し結露なき事)
スピーカ出力 5Wmax 8Ω
スクリューレス端子台
LINE出力 −6dBm 600Ω(不平衡) 専用CNにて取出し
SP OUT 外部可変ボリューム(リアパネル)
入力部 /SW1~SW8(/D0~D7),/STOP,/OP(/ST)
スクリューレス端子台
無電圧メーク接点またはNPNオープンコレクタ
出力部 /BUSY/ALM
スクリューレス端子台
オープンコレクタ出力(DC+30V,10mA)
●接点制御時
1. 通常再生 2.入力中再生 3.順番再生
4.優先順位再生 5.後入力切替再生 6.記憶エンドレス再生
●バイナリ制御
●BCDコード制御
DIP SW で接点/バイナリ制御/BCDコード制御及び再生モード(接点制御時の
み)設定
通常タイマー(インターバル用) 0/10/15/20/30/40/45/60
DIP SW で設定
フラシュメモリカード
「スマートメディア」 8/16/32/64/128MB 3.3V タイプ
1 枚 max.
適用フォーマット
フラッシュパス,Windows95/98/ME/2000(FAT) 対応
●接点制御時
8接点 max
●バイナリ制御
127CHmax
強制停止:00Hコード入力もしくはSTOP信号入力
プログラム再生登録対応
●BCDコード制御
99CHmax
強制停止:STOP信号入力 プログラム再生登録対応
48.0/44.1/32.0/22.05/16.0/11.025KHz
混在可
PCM 8Bit モノラル (WAVE ファイル)
300Hz∼10KHz
カード容量と WAVE ファイルのサンプリング周波数による
44.1KHz
22.05KHz
11.025KHz
8MB
2.8 分
5.6 分
11.2 分
16MB
5.6 分
11.2 分
22.4 分
32MB 11.2 分
22.4 分
44.8 分
64MB 22.4 分
44.8 分
89.6 分
128MB 44.8 分
89.6 分
179.2 分
(注 ) 1WAVE ファイル制 限 16MB 未 満 16MB 以 上 の WAVE ファイルは再 生 できません。
再生時間
プログラム再生
登録機能
プログラム再生登録機能を採用した場合、プログラムによる
本機能は、カードデータ作成ソフト VoiceMaker3 上で設定します。
組立再生登録
1 接点 8WAVE ファイル max.
リピート回数登録
1 接点 5 回 max.
- 4 - -
VoiceNavi
WAVE ファイル 48.0/44.1/32.0/22.05/16.0/11.025KHz PCM 8Bit Mono
Windows95/98 パソコンの録音機能による
適用カードデータ作 VoiceMaker3 for windows95/98
WAVE ファイル登録・プログラム再生登録・レポート作成機能他
成ソフト
適用音源・録音装置
6.外観図並びに外形寸法図
210
215
44
後面
正面
7.付属品及びオプション
付属品
1.取扱説明書
2.保証書
オプション
1.スマートメディア 8MB/16MB/32MB/64MB/128MB
2.L金具 WAV−LKANAGU
盤内・壁面取付用 1組2個
3.DINレール専用取付足 CKD−120(タカチ製) 1組2個
4.ラインアウト用コネクタケーブル
CK−LER2 1m
8.適用音源
下記の WAVE ファイルが使用できます。
- 5 - -
3.3V タイプ
VoiceNavi
WAVE ファイル
48.0/44.1/32.0/22.05/16.0/11.025KHz PCM 8Bit MONO
9.適用メモリカード並びにカードデータ作成ソフト
1.適用メモリカード スマートメディア 4MB/8MB/16MB/32MB/64MB/128MB
3.3V タイプ
(注)購入した場合、パソコン上でフォーマット(初期化)してご使用下さい。
2.適用カードデータ作成方法
本装置で使用するスマートメディアへ収納するカードデータは、下記のソフトウェアで作成します。
WAVE ファイルを接点・アドレスに割り付けをします
ボイスメーカースリー
WAVE ファイル登録
プログラム再生登録
カードデータ作成
レポート作成
VoiceMaker3
WAVE ファイルを接点・アドレスに割り付けます。
組立再生 1 接点 8 wave ファイル(max). リピート回数設定 5 回(max).
カードデータファイル(***.wpj)を作成します。
上記の登録内容を印刷できます。
10.設置方法
下記の方法により設置できます
(注)
「設置参考図」を参照して下さい
設 置 方 法
ビス止めによる設置
DINレールに専用取付足を使用しての設置
専用L金具を使用しての設置
備
考
専用取付足:CKD-120(タカチ)
専用L金具:WAV−LKANAGU 1組2個
11.接続
本書記載の「各部の名称・機能」「接続参考図」を参照し、接続して下さい。
(注)
1. 使用する電源は単一電源です、ACとDCを同時に使用すると破損の原因になりますので御注意下さい。
2. 接続する場合、必ず電源を切って下さい。
3. DC 電源には+−の極性がありますのご注意下さい。
4. 信号入出力、スピーカー出力端子、ライン出力端子には電圧を印加しないで下さい。
5. 電圧変動が激しい電源や、ノイズ・サージを多く含む電源は使用しないで下さい。
6. 信号入出力、SP、LINE の配線はできる限り短くして下さい。高圧ケーブルとの併設は避けて下さい。
7. 必要に応じてシールド線等をご使用下さい。
12.設定
本書記載の「再生モード」「タイマー」を参照し、モードスイッチを設定して下さい。
(注)
必ず、電源を切って行って下さい。電源 ON 時に設定内容を識別します。
- 6 - -
VoiceNavi
13.WAVE ファイル製作、カードデータ製作、スマートメディアへのコピー
下記の手順でデータ入り Flash メモリカード「スマートメディア」の作成します。
No.
項目
内容
Windows パソコンの録音機能を使用し、MIC または外部機器を接続し
WAVE ファイル製作
て、録音し、WAVE ファイルを作成します。
1
通常、市販・フリーウェアの WAVE ファイル録音・編集ソフトでメッセージ
(パソコン録音)
の前後の無音をカット・追加などの編集を行います。
VoiceMaker3 の WAVE ファイル登録画面で上記の WAVE ファイルを、
VoiceMaker3 で
登録します。
2
また必要に応じて、組立再生、リピート回数を設定し、カードデータファ
WAVE ファイル登録
イルを作成します。
VoiceMaker3 のプログラム再生登録画面でアドレスに WAVE ファイルを
VoiceMaker3 で
割付けします。
3
また必要に応じて、組立再生、リピート回数を設定し、カードデータファ
アドレス登録
イルを作成します。
VoiceMaker3 で
上記の登録の際、1 アドレス毎に組立再生、リピート回数を設定できま
4
組立再生、リピート回数登 す。
録
VoiceMaker3のカードデータ作成画面で所定事項を入力し、カードデー
5
カードデータファイル作成
タファイルを作成します。
VoiceMaker3 で
必要に応じて、ドキュメントを印刷します。
6
ドキュメント印刷
Flash メモリカード「スマー 購入したスマートメディアを Windows パソコン上でフォーマット(初期化)
7
トメディア」のフォーマット します。
(初期化)
(注)市販されているスマートメディアはデジタルカメラフォーマットです。
Flash メモリカードスマート 上記 2.で作成した WAVE ファイル XXX.wav とカードデータファイル
8
メディアへのコピー
XXX.wpj をスマートメディアにコピーします。
カードのフォーマットについては下記OSに対応しております
OS
対応アダプタ
フラッシュパス
Windows95
PCカードアダプタ
USB対応カードリーダ
フラッシュパス
Windows98
PCカードアダプタ
USB対応カードリーダ
フラッシュパス
WindowsME
PCカードアダプタ
USB対応カードリーダ
WindowsNT 4.0
フラッシュパス
注1.
注2.
フラッシュパスを使用する場合は、フラッシュパス専用のユーティリティソフトでフォーマットして下さい。
対応アダプタはメーカにより仕様が異なりますので、詳細はメーカに問い合わせの上御使用願います。
14.スマートメディアのセット
金色の接触部を下にし、カードコネクタに軽く、水平に挿入します。
最後まで確実に挿入して下さい。
スマートメディアの金色の接触部が下になります。
スマートメディアの切り欠きが有る方が前方左側になります。
- 7 - -
VoiceNavi
15.メッセージ/接点・アドレス対応
カードデータ作成時、VoiceMaker3 のレポート作成機能で、WAVE ファイル登録内容、プログラム再生登
録内容などが表示、印刷できます。
VoiceMaker3 上の各画面の No.と接点(アドレス)の関係は次の通りになります。
WAVE ファイル登録のみの場合は、その No.
プログラム再生登録を行った場合は、その No.
1.接点制御の場合
(一般的な再生モードの場合)
No.
01
02
03
04
05
06
07
08
接点(CN1)
SW1
SW2
SW3
SW4
SW5
SW6
SW7
SW8
(順番再生モードを使用する場合)
No.
01
02
03
04
・
・
・
13
14
15
16
入力信号は/0P
詳細は「再生モード」参照。
/OP 信号入力回数
1
2
3
4
・
・
・
13
14
15
16
2.バイナリ制御/BCDコード制御の場合
バイナリー制御時は VoiceMaker3 の No.とホスト側の制御アドレス(HEXデータ)は以下の様に
なります。
No.
001
002
003
・
015
・
099
チャンネル/CH
1CH
2CH
3CH
・
15CH
・
99CH
バイナリ(D0~D7)
01h
02h
03h
・
0Fh
・
63h
・
128
・
128CH
・
80h
- 8 - -
BCD コード(D0~D7)
00000001
00000010
00000011
・
00010101
・
10011001
入力論理は“負”論理
ALL“L”=FFh
ALL“H”=00h
VoiceNavi
16.プログラム再生登録機能
カードデータ作成ソフト VoiceMaker3 のプログラム再生登録で登録された場合、再生時に登録した内容
により、組立再生したり、リピート回数分再生します。
登録内容を変更する場合は VoiceMaker3 で変更し、再度、カードデータ (.wpj)と WAVE ファイル(.wav)
をコピーして下さい。
なお、WAVE ファイル自体変更ない場合はカードデータファイル(.wpj)のみのコピーでも対応できま
す。(前のカードデータファイルは削除します)
(内容)
組立再生
リピート回数
1 接点(アドレス) 8wave ファイル max.
5 回 max. (組立再生全体をリピートします)
17.制御方法
1. 電源 ON 前に、モードスイッチの設定を確認します。
2. 電源 ON から約 1 秒後より、信号入力できます。
3. 接点制御時
モードスイッチにて設定した、再生モードに応じた信号入力を行います。
4. バイナリ制御/BCDコード制御時
D0∼D7,ST信号により再生チャンネルの設定及び再生を起動します。
また、制御信号として /STOP(入力)/BUSY(出力)信号が有ります。
(注)
モードスイッチの設定は電源オン時の設定が有効になります。
順番再生モードは
/OP に信号入力を行います。
タイマーを設定した場合、タイマーが作動しますのでご注意下さい。
18.音量調整
出
力
出 力 内 容
ライン出力
600Ω -6dBm 不平衡
スピーカー出力 5W max.8Ω
調
固定
可変ボリューム
整
方
法
VR1
19.各部の名称と機能
フロントパネル(WAV2000−AC)
No.
1
2
3
4
5
6
名 称
カード挿入口
モードスイッチ
再生中LED
電源LED
LINE OU 取りだし口(カバー有り)
スピーカジャック(8Ω)
6
5 4 3
2
1
リアパネル(WAV2000−AC)
No.
1
2
3
名 称
AC100V電源用コード
ヒューズホルダー(0.5A ヒューズ)
スクリューレス端子台
- 9 - 3
2
1
VoiceNavi
スクリューレス端子台(WAV2000−AC)
No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
表 示
ALM
BUSY
OP
STOP
1
2
3
4
5
6
7
8
COM
+SP
-SP
DC+24V
GND
I/O
O
O
I
I
I
I
I
I
I
I
I
I
I
O
O
I
I
レベル
L
L
L
L
L
L
L
L
L
L
L
L
説 明
アラーム信号出力
ビジー信号出力
/STB信号入力
ストップ信号入力
SW1/D0
SW2/D1
SW3/D2
SW4/D3
SW5/D4
SW6/D5
SW7/D6
SW8/D7
信号用GND
スピーカ出力+側
スピーカ出力-側
DC+24V電源入力
同上 GND
1 2 3 4 5 6 7 8 9 10 1112131415 1617
サトーパーツ:ML−800S1H17P
(注)適合電線
撚線:0.3mm2∼1.25mm2(AWG22∼AWG16)
素線径:φ0.18以上
20.使用電源
WAV2000−AC
使用電源
電圧範囲
AC100V 電源
DC 電源
AC100V±10% 50/60Hz
DC+24V±10%
消費電流
待機時
動作時
約 80mA
約 250mA
約 140mA
約 500mA
備考
ヒューズ 0.5A
左記消費電流は DC+24V 時
(注)
自動切替になっていません。単一電源でご使用下さい。
DC 電源は、できるかぎり電圧変動がない電圧でご使用下さい。使用可能電圧
DC+21.6V∼26.4V
非常放送、防災放送でご使用する場合は、非常用 DC 電源経由でご使用下さい。
21.モードスイッチの設定
モードSW
1 2 3 4 5 6 7 8
次のモードが設定できます。
再生モード
タイマーモード
接点制御/バイナリ制御/BCDコード制御
電源オン再生
(注)必ず、電源を切って設定して下さい。電源 ON 時、設定内容を識別します。
- 10 -
-
VoiceNavi
(再生モード設定)再生モード内容については後記参照。
1
―
―
―
―
―
―
―
―
2
―
―
―
―
―
―
―
―
3
―
―
―
―
―
―
―
―
4
―
―
―
―
―
―
―
―
5
―
―
―
―
―
―
―
―
6
OFF
ON
OFF
ON
OFF
ON
OFF
ON
7
OFF
OFF
ON
ON
OFF
OFF
ON
ON
8
OFF
OFF
OFF
OFF
ON
ON
ON
ON
機 能
通常再生モード
入力中再生モード
順番再生モード
優先順位再生モード
後入力切替再生モード
BCDコード制御
記憶エンドレス再生モード
バイナリ制御
(タイマー設定)タイマーモード内容については以下参照。
1
―
―
―
―
―
―
―
―
2
―
―
―
―
―
―
―
―
3
OFF
ON
OFF
ON
OFF
ON
OFF
ON
4
OFF
OFF
ON
ON
OFF
OFF
ON
ON
5
OFF
OFF
OFF
OFF
ON
ON
ON
ON
6
―
―
―
―
―
―
―
―
7
―
―
―
―
―
―
―
―
8
―
―
―
―
―
―
―
―
機
タイマー0秒
タイマー10秒
タイマー15秒
タイマー20秒
タイマー30秒
タイマー40秒
タイマー45秒
タイマー60秒
能
(電源オン再生)電源ONエンドレス再生時の再生 CH を設定します。
適用再生モード:通常再生モード
(使用上のご注意)
使用上のご注意) 電源 ON 時、POP
時、POP 音が生じます。またデータ途中から再生することがあります。
この場合、WAVE
この場合、WAVE ファイル製作時に、データの前に無音約 1 秒追加処理して下さい。
1
2
3
4
5
6
7
8
機 能
ON
OFF
OFF
ON
―
―
―
―
―
―
―
―
―
―
―
―
電源オンでSW1の再生
電源オンでSW2の再生
22.入出力信号
信号名
/SW1-8(D0-D7)
/OP(ST)
/STOP
/BUSY
ホスト側
OUT
OUT
OUT
IN
内容
無電圧メーク接点または NPN オープンコレクタ
無電圧メーク接点または NPN オープンコレクタ
無電圧メーク接点または NPN オープンコレクタ
オープンコレクタ DC+50V 500mA
パルス幅
50mS 以上
50mS 以上
50mS 以上
信号のタイミング(接点制御)
No.
①
②
③
④
信号名称
SW,OP入力時間
BUSY出力タイミング
音声出力タイミング
音声終了タイミング
時間
50mS 以上
50mS
10mS
10mS
SW1-SW8,OP(In)
①
BUSY信号(Out)
②
④
③
再生データ2
再生データ1
音声出力(Out)
信号のタイミング(バイナリ制御)
CHデータ1
No.
①
②
③
④
⑤
信号名称
時間
データセット時間
データホールド時間
OP入力パルス幅
BUSY出力タイミング
音声出力タイミング
10mS 以上
10mS 以上
10mS<OP<100mS
50mS max
10mS max
CHデータ2
パラレルデータ(In)
③
OP(In)
①
②
BUSY信号(Out)
④
⑤
音声出力(Out)
- 11 -
-
⑥
再生データ1
再生データ2
VoiceNavi
⑥
音声終了タイミング
10mS max
23.再生モード
1.通常再生モード
用途:一般用 ほとんどこのモードで処理できます。
1. ワンパルス入力時
① 再生は一回のみ再生で、再生中は他の入力は見ません。
② 再生終了後に次のSW入力からスキャンを行います。
③ ストップ信号入力により、即停止します。
SW1
SW2
・
・
・
・
SWn
STOP
1
再生出力
1
n
2
2. レベル入力時
① レベル入力の場合はリピート再生で、再生中は他の入力は見ません。
② 再生終了後に次のSW入力からスキャンを行います。
③ ストップ信号入力で即停止し、引き続き入力がある時は、ストップ解除後に最初から再生します。
SW1
SW2
・
・
・
・
SWn
STOP
再生出力
1
1
2
1
n
n
n
2.入力中再生モード
用途:開演ブザー、サイレン、発車ベル・発車メロディ・発車案内放送等
① 再生はSW入力がある時のみ再生され、再生中は他の入力は見ません。
② 再生終了後に次のSW入力からスキャンを行います。
③ ストップ信号入力で即停止し、引き続き入力がある時は、ストップ解除後に最初から再生します。
SW1
SW2
・
・
・
・
SWn
STOP
再生出力
1
1
2 2
n n
- 12 -
n n
-
VoiceNavi
3.順番再生モード(インクリメント再生モード)
用途:1 点出力タイマー装置による定時放送/紙芝居式音声ポスター・音声 POP 装置
作業マニュアル案内装置/簡易バス・電車車内放送
注意:使用する接点
/OP
再生
/SW1
UP
/SW2
DOWN
/SW3
RESET(頭に戻る)
① OP信号の入力により、最初から順番に再生し、最後のチャンネルまで再生すると、再び最初から再
生します。再生中は他の入力は見ません。
② SW1の入力で再生チャンネルを1個アップします。SW2の入力で再生チャンネルを1個ダウンし
ます。
③ SW3の入力で最初の再生チャンネルに戻ります。
④ ストップ信号入力で即停止し、次のOP信号の入力により当該チャンネルの再生を最初から再生しま
す。
OP
1
2
n
No.1
No.2
No.n
n+1
n+2
n+3
n+4
No.n+3
No.n+3
n+5
SW1
SW2
SW3
STOP
再生出力
No.1
No.n+2 No.n+3
4.優先順位再生モード
用途:BGM を優先順位の低い CH に割り付け、本スイッチ ON でエンドレス再生します。
優先順位の上位の端子への入力で、「割り込み再生」します。
有線放送や外部に BGM 装置がない場合、この機能で CM&BGM マシンになります。
BGM は野鳥の鳴き声や川のせせらぎなどの環境音を推奨。
① 再生はワンショット入力時は1回のみの再生になり、レベル入力時はリピート再生になります。
② 再生中は、当該SWより優先度の高いSWのみ検出し、入力されると即座に入力されたSWのメッセ
ージに切り替わります。また、リピート再生時では、優先度の高いSWのメッセージ終了後に、再度
当該SWのメッセージが、最初から再生されます。
③ ストップ信号入力で即停止し、リピート再生時ではストップ解除後に、再度当該SWのメッセージが
最初から再生されます。
SW1
SW2
・
・
・
・
SWn
STOP
再生出力
1
2
n 2
1
1
- 13 -
1
-
VoiceNavi
5.後入力切替再生モード
① 再生はワンショット入力のみの1回再生になります。
② 再生中は、当該SW以外の全てのSWを検出し、入力されると即座に入力されたSWのメッセージに
切り替わります。
③ ストップ信号入力で即停止します。
SW1
SW2
・
・
・
・
SWn
STOP
再生出力
1
2
2
1
n
n
6.記憶エンドレス再生モード
① 再生はワンショット入力のみのエンドレス再生になります。
② 再生中は、当該SW以外の全てのSW入力を検出し、入力があったSWを記憶し、入力順に順次繰り返しの
エンドレス再生が行われます。入力
入力 SW の記憶数は8入力 max
③ ストップ信号入力で即停止し、記憶がクリアーされます。
SW1~8
SW4
SW5
SW1
SW2
SW3
BUSY
STOP
再生出力
SW1
SW3
SW5
SW1
SW3
SW5
SW4
SW2
SW1
SW3
7.バイナリ制御
①
②
③
④
⑤
再生チャンネルは1チャンネル(01h)∼128チャンネル(80h)対応です。
チャンネルデータはOP(STB)信号の立下りで確定され、再生が起動します。
(タイミングについては、21項を参照)
受信バッファは有りません
再生中は受信しません(受信データ無効)が、STOP(0チャンネル:00h)のみは有効とし、
再生中でも強制停止します。
⑥ 再生停止については、外部入力信号のSTOP信号(端子台)も有効です。
⑦ 再生中は外部出力信号のBUSY信号(端子台)が出力されます。
8.BCDコード制御
①
②
③
④
⑤
再生チャンネルは1チャンネル(00000001)∼99チャンネル(10011001)対応です。
チャンネルデータはOP(STB)信号の立下りで確定され、再生が起動します。
(タイミングについては、21項を参照)
受信バッファは有りません
再生中は受信しません(受信データ無効)が、STOP(0チャンネル:00h)のみは有効とし、
再生中でも強制停止します。
- 14 -
-
VoiceNavi
⑥ 再生停止については、外部入力信号のSTOP信号(端子台)も有効です。
⑦ 再生中は外部出力信号のBUSY信号(端子台)が出力されます。
24.タイマー
モードスイッチ1のbit3,4,5のいずれかがオン
SW入力にて当該メッセージが再生され、再生終了後に上記モードスイッチにて設定された
タイマー時間(10秒∼60秒)が作動し、経過後にBUSY信号がオフします。
SW入力
SWn
SWx
BUSY
T秒
再生出力
T秒
n
x
T秒
x
T秒:モードスイッチ1のbit3,4,5により設定されたタイマー時間
25.自己復旧機能(ウォッチドッグタイマー利用)
外来ノイズ等により、装置内のCPUが暴走した場合に、ウォッチドッグタイマーによりCPUに
強制リセットをかけます。これにより、CPUはイニシャライズされ、入力信号待機状態になります。
- 15 -
-
VoiceNavi
設置参考図(WAV2000−AC)
1.ビス止めによる設置
設置図 (底面ビス止め)
設置図 (側面ビス止め)
215
210
スマ ート メディ ア カ ード
30
スマー トメデ ィ ア カー ド
4 X M3
210
215
106
106
25
79
133.2
20
8 X M4
基 板
12
基板
スペーサー(5mm)
t=1.6mm
2.DINレールへの設置
3.L金具使用による設置
設置図 (DINレール専用取付足使用時)
設置図 (L金具:WAV-LKANAGU使用時)
21.5
210
6.2
44
10
250
230
210
注 .2 1 . 5 は D I N レ ー ル か らの 寸 法
スマー トメデ ィ ア カー ド
40
スマート メディ ア カ ード
30
215
215
100
基 板
106
DINレ ー ル専用取付足
4 X M3
106
79
t=1.6mm
DINレール専用取付足(タカチ:CKD-120)
付属のタッピングネジ にて固定
スペーサー(5mm)
- 16 -
基板
-
VoiceNavi
接続参考図(WAV2000−AC)
1.接点制御の場合
WA V 2000-A C
+24V
端子台
COM 13
SW8 12
・
・
・
・
・
・
・
制
SW7 11
SW6 10
SW5 9
SW4 8
SW3 7
SW2 6
SW1 5
・
・
・
・
・
・
・
・
OP 3
御
+24V
STOP 4
BUSY 2
+24V
LED
ALM
部
1
LED
スピーカ
5W max
SP OUT+ 14
SP OUT- 15
+(DC IN) 16
-(DC IN) 17
+24V
SW電源ユニット
+ DC電源
- (+24V)
外部アンプ SPEAKER
CN6
LINE OUT+ 1
LINE OUT- 2
AC100V
FUSE(0.5A)
2.バイナリ制御の場合
W A V 2000-A C
+24V
端子台
COM 13
SW8 12
・
・
・
・
・
・
・
制
SW7 11
SW6 10
SW5
SW4
SW3
SW2
SW1
9
8
7
6
5
OP 3
御
+24V
外部制御機
D7
D6
D5
D4
D3
D2
D1
D0
/ST
GND
バ
イ
ナ
リ
デ
ー
タ
再生停止は“00h”送信にて可
能ですが、“STOP”入力にても
緊急停止が可能です。
+24V
STOP 4
BUSY 2
LED
部
ALM 1
LED
スピーカ
5W max
SP OUT+ 14
SP OUT- 15
+(DC IN) 16
-(DC IN) 17
+24V
SW電源ユニット
CN6
LINE OUT+ 1
LINE OUT- 2
+ DC電源
- (+24V)
外部アンプ SPEAKER
AC100V
FUSE(0.5A)
- 17 -
-
VoiceNavi
3.シーケンサ等の制御機器との接続例(参考)
シーケンサ等
+5V~+48V
WAV2000-AC
フォトカプラ
フォトカプラ
1
4
2
3
BUSY/ALM
入力
1
4
2
3
2SC3474
10K
トランジスタオン電圧
フォトカプラ
4
+24V
1
10K
3
1K
2
STOP
出力
0.01u
フォトカプラ
4
1
3
2
ト ラ ンジス タの オン 電
圧が0.8V以下のもの
を御使用願います。
フォトカプラ
4
1
3
2
+24V
10K
1K
OP(STB)
出力
0.01u
フォトカプラ
4
1
3
2
フォトカプラ
4
1
3
2
+24V
10K
1K
フォトカプラ
+24V
1
10K
3
1K
2
出力
・
・
・
・
・
・
0.01u
4
SW1/D0
SW8/D7
出力
0.01u
COM
フォトカプラ
4
1
3
2
フォトカプラ
4
1
3
2
COM(出力)
シーケンサ等
+5V~+48V
WAV2000-AC
リレー
フォトカプラ
1
2
4
BUSY/ALM
3
入力
2SC3474
サージ吸収用ダイオード
10K
フォトカプラ
4
1
3
2
+24V
10K
1K
STOP
出力
1K
OP(STB)
出力
0.01u
フォトカプラ
4
+24V
1
10K
3
2
リレー
0.01u
フォトカプラ
4
10K
3
1K
2
0.01u
フォトカプラ
4
+24V
1
10K
3
リレー
+24V
1
1K
2
SW1/D0
出力
・
・
・
・
・
・
リレー
SW8/D7
出力
COM
COM(出力)
0.01u
リレー
- 18 -
-
リレーのコイルをドライ
ブする時はコイル間に
サージ吸収用のダイオ
ード(繰り返し尖頭逆電
圧及び直流逆電圧は、
外部のサージも考慮し
て余裕のあるもの、また
平均整流電流はコイル
電流以上のダイオード)
を付加して下さい。
VoiceNavi
困った時に
困った状態
LED表示
原因
電源が接続されていない
電源ヒューズ(WAV2000-AC)
が切れている。
接続ミス
再 生中 のLE
Dが点滅
再 生中 のLE
Dが点滅
その接点・アドレスに対応
した WAVE ファイルがない
スマートメディアがセット
されていない
スマートメディアがフォー
マットされていない
再 生中 のLE
Dが点滅
カード内にカードデータフ
ァイルがない
再 生中 のLE
Dが点滅
WAVE ファイルがカード内に
ない
電源 LED が点灯しな
い
再生しない接点・ア
ドレスがある
まったく再生しな
い
音量ボリューム 「小」
接続ミス
再生モード設定ミス
タイマーモード設定ミス
/OP(/ST)信号のタイミング
入力接点と再生す
る内容が合ってい
ない。
組立再生しない、順
序が違う
リピート回数再生
しない、回数が違う
スマートメディア
がカードコネクタ
の奥まで入らない
設定ミス
接続ミス
設定ミス
設定ミス
WAVE ファイル、カードデー
タファイル漏れ
挿入方向違い
対処方法
接続を点検し、接続します。
切れた原因を究明し、交換します。
ヒューズ:2B11 125V/0.5A (サトーパーツ)
接続参考図を参照の上、コネクタの接続を点検し、
再接続
カードにコピーした際、漏れが生じたので、その
WAVE ファイルをコピーします。
スマートメディアがきちんとカードコネクタに挿
入しているか点検し、再セットします。
12項を参照の上、スマートメディアをフォーマッ
トし、データ(wpj ファイル,WAVE ファイル)をコ
ピーします。
VoiceMaker3 でカード内の.wpj ファイルを読み込
み、レポート出力して確認。データファイルがない
場合、VoiceMaker3 で作成し、コピーします。
VoiceMaker3 でカード内の.wpj ファイルを読み込
み、レポート出力して確認。
ない場合、WAVE ファイルをコピーします。
再調整
コネクタの接続を点検し、再接続
再生モードを確認し、再設定
タイマーモードを確認し、再設定
データと/OP(/ST)信号のタイミングが規定通りである
か、確認します。(21項参照)
VoiceMaker3 でカード内の.wpj ファイルを読み込
み、レポート出力して確認。再設定、カード作成し、
コピーします
コネクタの接続を点検し、再接続
VoiceMaker3 でカード内の.wpj ファイルを読み込
み、レポート出力して確認。再設定、カード作成し、
コピーします
VoiceMaker3 でカード内の.wpj ファイルを読み込
み、レポート出力して確認。再設定、カード作成し、
コピーします。
挿入方向を確認し、再挿入
注.LED表示について
スマートメディアカードに於けるトラブルの確認方法として、再生中のLED(19項参照)が点滅する様になっています。
VoiceMaker3 がある場合
スマートメディア内のデータを、事前に VoiceMaker3|CardData フォルダーに収納するフォルダを作成してコピーします。
コピー後、VoiceMaker3 を起動し、WAVE ファイル登録画面でカードデータファイル.wpj を読み込み、画面表示、印刷、試
聴して登録内容を確認します。プログラム再生登録内容も確認できます。なお必ず、試聴して確認して下さい。またレポ
ート作成でレポート印刷できます。
(注)本書中記載の商品・社名は各社の商標または登録商標です。本書記載の仕様・概観は改良等により、予告なく変更になることがあります。
VoiceNavi 三共電子株式会社
01−WAV-2-UM-01
〒381-3203 長野県上水内郡中条村中条 38
URL http://www.voicenavi.co.jp
TEL 026-268-3950 FAX 026-268-3105
E-mail [email protected]
- 19 -
-
010131
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
