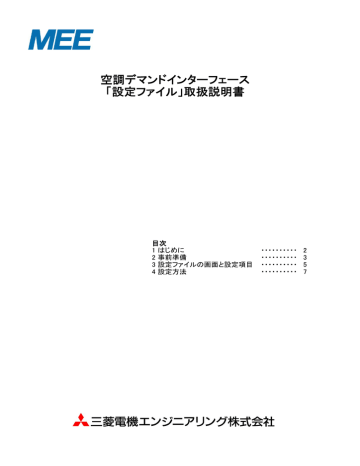

空調デマンドインターフェース
「設定ファイル」取扱説明書
目次
1 はじめに
2 事前準備
3 設定ファイルの画面と設定項目
4 設定方法
・・・・・・・・・・
・・・・・・・・・・
・・・・・・・・・・
・・・・・・・・・・
2
3
5
7
1 はじめに
本書は、空調デマンドインターフェース用設定ファイル(以下、“設定ファイル”と略す)
に関する取扱説明書です。 設定ファイルは、空調デマンドインターフェースのデマンド値及び
制御対象ユニットを設定することが可能で、SDカード内にインストールされています。
1.1 本書の記載について
記載画面について
本取扱説明書に記載している画面は、Microsoft Windows7 での表示例です。
本取扱説明書における説明内容は、使用するパソコン(以下、“PC”と略す)の設定等により、画面構成
が異なる場合があります。
1.2 PC環境
設定ファイルで使用するPCには、下記の環境が必要です。
項目
CPU
メモリ
HDDの空き容量
メディアスロット
画面解像度
OS
Excel
詳細
備考
Pentium 300MHz以上
1GByte以上
100MByte以上
SDカードスロット
SDカードリーダー
「1024×768」以上
Microsoft Windows XP SP2、SP3
Microsoft Windows7 SP1
Microsoft Excel 2003, 2007,2010,2013
(動作確認済み)
1.3 動作環境
SDカードは、PCのSDカードスロットまたはSDカードリーダーで接続します。
※SDカードを使用する際は必ずSW003-1を
ONにしてください
注意:SDカードは付属のSDカードを使用してください。
また、SDカードは絶対フォーマットしないでください。 読み出しができなくなる場合があります。
やむを得ずフォーマットを行う必要がある場合は、全ファイルをPC等に退避した後、
SDformatter4<SD Associationのホームページより左記をダウンロード>でフォーマットしてください。
2
2 事前準備
2.1 設定ファイルの動作環境設定(Excel2003の場合)
本プログラムは、Microsoft ExcelのVBAマクロを使用しています。
マクロのセキュリティレベルが「高」、または「中」になっている場合、以下のようになります。
・プログラムが実行できない。
・起動するたびに「マクロを有効にしますか?」という問い合わせメッセージが表示される。
本プログラムの動作環境として、次の手順でセキュリティレベルを「低」に変更してください。
① Windowsの「スタート」メニューから、
[すべてのプログラム]-[Microsoft Excel]を
選択します。
※他のExcelファイルを終了させてから、本作業を行って
ください。
②メニューバーから、
[ツール]-[マクロ]-[セキュリティ]を選択します。
③「セキュリティレベル」タブで、「低」を選択し、
OK ボタン押します。
④Excelを終了します。
3
2.2 設定ファイルの動作環境設定(Excel2007、Excel2010、Excel2013の場合)
本プログラムは、Microsoft ExcelのVBAマクロを使用しています。
Excel2007,Excel2010、Excel2013でマクロを実行するためには、セキュリティ設定が必要になります。
①Windowsの「スタート」メニューから、
[すべてのプログラム]-[Microsoft Excel]
を選択します。
※他のExcelファイルを終了させてから、
本作業を行ってください。
②-1 Excel2007の場合
画面左上のofficeボタンをクリックし、メニュー下部
にある「Excelのオプション」をクリックします。
②-2 Excel2010,Excel2013の場合
リボンタブの「ファイル」をクリックし、
左のメニューから、「オプション」をクリックします。
③左側のメニューから「セキュリティセンター」
をクリックします。
④右下のセキュリティセンターの設定 ボタンを押します。
⑤「セキュリティセンター」が表示されたら左のメニューの
「マクロの設定」をクリックします。
⑥「マクロの設定」の選択肢の中から、
「警告を表示してすべてのマクロを無効にする」
を選択し、OK ボタンを押します。
⑦ Excelを終了します。
⑧この状態で「設定ファイル」を起動すると、
左のようなメッセージが表示されます。
⑨-1 Excel2007の場合
セキュリティの警告のオプションから
「コンテンツの有効化」をクリックすると、
プログラムが起動します。
⑨-2 Excel2010,Excel2013の場合
「コンテンツの有効化」をクリックすると、
プログラムが起動します。
4
3 設定ファイルの画面と設定項目
3.1 設定ファイル
①コンピュータから、SD(D:)を選択します。
※ドライブはPCによって異なります。
②SD(D:)から「SETTING」を選択します。
③「SETTING」から設定ファイルを選択します。
④Excelで設定ファイルを起動します。
※ プログラムが実行できないなどの
問題が発生した場合は、「2 事前準備」
を確認してください。
5
3.2 画面
コントロール
説明
SDカードに現在設定されている値を読込みます。
SDカードに設定データを出力します。
設定を反映する際は必ず設定データ出力ボタンを押してください。
全アドレスにチェックを入れると、全てのユニットが
制御対象となります。
個別設定にした場合、ADDRESSにチェックを入れたユニットが
制御対象となります。
デマンドレベル1を設定します。
リストより、0% , 60% , 70% , 80% , 90% , 100% が選択可能です。
デマンドレベル2を設定します。
リストより、0% , 60% , 70% , 80% , 90% , 100% が選択可能です。
デマンドレベル3を設定します。
リストより、0% , 60% , 70% , 80% , 90% , 100% が選択可能です。
デマンドレベル4を設定します。
リストより、0% , 60% , 70% , 80% , 90% , 100% が選択可能です。
イニシャル処理をした際のユニットが、デマンド制御が可能か判断します。
対象 : デマンド制御が可能なユニット
非対象 : デマンド制御が不可能なユニット
デマンド制御が不可能なユニットを選択しても、デマンド制御を行いません。
イニシャル処理をした際のユニットの運転状態を表します。
運:運転
停:停止
一部のユニットでは正しく表示しない場合があります。
※ユニットのアドレスが分からない時に、実際の運転状態と比較して
アドレス確認の目安としてご利用ください。
また、目安で使用する場合は必ずユニットの試運転モード
で確認してください。
ユニット(シティマルチ,設備用パッケージエアコン,Mr. Slim)
6
4 設定方法
4.1 設定簡易判断
スタート
据付工事
本体付属の空調デマンドインターフェース
据付工事説明書を参照してください
据付け工事
完了
いいえ
はい
デマンド設定に
SDカードを使用
本体付属の空調デマンドインター
フェース設定/試運転要領書を参
照してください
いいえ
はい
制御対象ユニット
の設定
全て同一設定
4.2 全アドレス設定へ
P8
個別に設定
制御対象ユニット
のM-NETアドレス
不明
4.3 制御対象ユニットのアドレス
が分かっていている場合へ
P9~10
いいえ
はい
4.4 制御対象ユニットのアドレス
が分からない場合へ
P11~13
<システム構成例>
M-NET伝送線用給電ユニット
(CB-33KU-A)
制御対象ユニット
M-NET
M-NET
空調デマンド
インターフェース
シティマルチ
室外ユニット①
室内ユニット
制御対象ユニット
デマンド
コントローラ
最大4段階
M-NET
シティマルチ
室内ユニット
室外ユニット②
M-NET接続用アダプタ-
Mr. Slim
7
制御対象ユニット
4.2 全アドレス設定
① 「設定ファイル.xls」を起動してください。
② 全アドレスにチェックをつけてください。
③ レベル1~レベル4までデマンドレベルを設定してください。
④ 設定データ出力ボタンを押すと、「SETUP1.csvを作成しました」と表示されますので
OKボタンを押してください。
を押す
⑤ 「設定ファイル.xls」を終了してください。
イニシャルスイッチ
2秒長押し
⑥ SDカードをPCから取外し空調デマンドインターフェースのSDカードスロットに挿入し
SW003-1をONに設定した後、イニシャルスイッチを2秒長押ししてください。
⑦ 空調デマンドインターフェース設定/試運転要領書 試運転の項へ移行してください。
8
SW003
4.3 制御対象ユニットのアドレスが分かっている場合
<システム構成例>
M-NET伝送線用給電ユニット
(CB-33KU-A)
【設定例】
M-NET
シティマルチ室外ユニット①:アドレス51
デマンドレベル1 : 90%
デマンドレベル2 : 80%
デマンドレベル3 : 70%
デマンドレベル4 : 0%
M-NET
アドレス
空調デマンド
インターフェース :51
シティマルチ
室外ユニット①
デマンド
コントローラ
最大4段階
室内ユニット
シティマルチ室外ユニット②:アドレス61
デマンド制御対象外
M-NET
アドレス
:61
シティマルチ
室外ユニット②
室内ユニット
M-NET接続用アダプタ-
Mr. Slim:アドレス21
デマンドレベル1
デマンドレベル2
デマンドレベル3
デマンドレベル4
アドレス:21
Mr. Slim
① 「設定ファイル.xls」を起動してください。
② ADDRESS欄で、「21」、「51」にチェックを付け、レベル1~レベル4までデマンドレベルを設定してください。
チェック
チェック
9
:
:
:
:
80%
70%
60%
0%
③ 設定データ出力ボタンを押すと、「SETUP1.csvを作成しました」と表示されますので
OKボタンを押してください。
を押す
④ 「設定ファイル.xls」を終了させてください。
⑤ SDカードをPCから取外し空調デマンドインターフェースのSDカードスロットに挿入し
SW003-1をONに設定した後、イニシャルスイッチを2秒長押ししてください。
イニシャルスイッチ
2秒長押し
SW003
⑥ 空調デマンドインターフェース設定/試運転要領書 試運転の項へ移行してください。
10
4.4 制御対象ユニットのアドレスが分からない場合
<システム構成例>
M-NET伝送線用給電ユニット
(CB-33KU-A)
【設定例】
M-NET
シティマルチ室外ユニット①:アドレス?
ユニット運転状態:運転
デマンドレベル1 : 90%
デマンドレベル2 : 80%
デマンドレベル3 : 70%
デマンドレベル4 : 0%
M-NET
空調デマンド
インターフェース
アドレス
:?
シティマルチ
室外ユニット①
デマンド
コントローラ
最大4段階
室内ユニット
シティマルチ室外ユニット②:アドレス?
ユニット運転状態:停止
デマンド制御対象外
M-NET
アドレス
:?
シティマルチ
室外ユニット②
Mr. Slim:アドレス?
ユニット運転状態:停止
デマンドレベル1 : 80%
デマンドレベル2 : 70%
デマンドレベル3 : 60%
デマンドレベル4 : 0%
室内ユニット
M-NET接続用アダプタ-
アドレス:?
Mr. Slim
① 据付け完了後全てのスイッチを初期状態にして、イニシャルスイッチを2秒長押ししてください。
イニシャルスイッチ
2秒長押し
イニシャル中のLED表示
LED002(赤):点滅
LED001(緑):点灯
② イニシャル完了後、LED301が消灯したのを確認してからSDカードを取外してください。
LED301
イニシャル完了後
LED002(赤):消灯
LED001(緑):点灯
LED301(緑):消灯
11
③ SDカードをPCにセットし、「設定ファイル.xls」を起動してください。
アドレスごとに「対象/非対象」 「運/停」が表示されます。
シティマルチ室外ユニット①
シティマルチ室外ユニット②
Mr. Slim
④ シティマルチ室外ユニット②がデマンド制御対象外の為、
ADDRESS欄で、「21」、「51」にチェックを付け、レベル1~レベル4までデマンドレベルを設定してください。
チェック
チェック
12
⑤ 設定データ出力ボタンを押すと、「SETUP1.csvを作成しました」と表示されますので
OKボタンを押してください。
を押す
⑥ 「設定ファイル.xls」を終了してください。
⑦ SDカードをPCから取外し空調デマンドインターフェースのSDカードスロットに挿入し
SW003-1をONに設定した後、イニシャルスイッチを2秒長押ししてください。
イニシャルスイッチ
2秒長押し
SW003
⑧ 空調デマンドインターフェース設定/試運転要領書 試運転の項へ移行してください。
13
-登録商標-
Windows ®は、米国Microsoft Corporationの米国およびその他の国における登録商標、商標です。
Excel®は米国Microsoft Corporationの米国およびその他の国における登録商標、商標です。
本文中では®などは明記していません。
M-NETは、三菱電機(株)の登録商標です。
■ ご不明な点に関するご相談はお買上げの販売店または下記に お問い合わせください。
本書は、2013年12月の発行です。お断りなしに仕様を変更することがあります。
32TB0632X01
