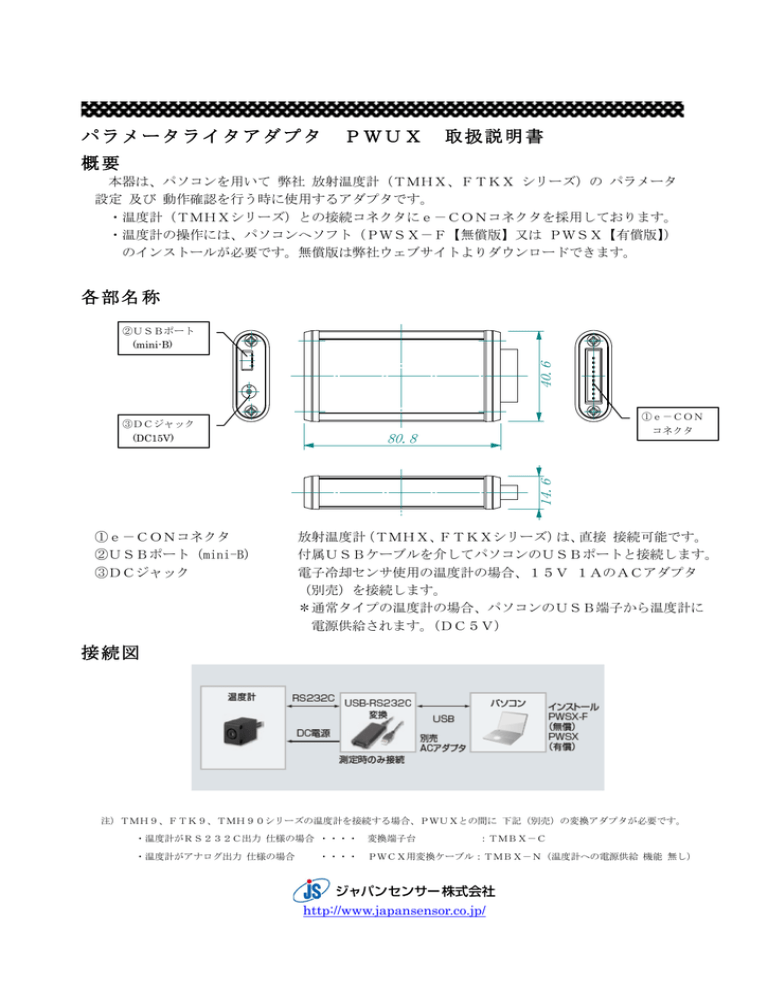

パラメータライタアダプタ
PWUX
取扱説明書
概要
本器は、パソコンを用いて 弊社 放射温度計(TMHX、FTKX シリーズ)の パラメータ
設定 及び 動作確認を行う時に使用するアダプタです。
・温度計(TMHXシリーズ)との接続コネクタにe-CONコネクタを採用しております。
・温度計の操作には、パソコンへソフト(PWSX-F【無償版】又は PWSX【有償版】)
のインストールが必要です。無償版は弊社ウェブサイトよりダウンロードできます。
各部名称
40.6
②USBポート
(mini-B)
①e-CON
コネクタ
80.8
14.6
③DCジャック
(DC15V)
①e-CONコネクタ
②USBポート(mini-B)
③DCジャック
放射温度計(TMHX、FTKXシリーズ)は、直接 接続可能です。
付属USBケーブルを介してパソコンのUSBポートと接続します。
電子冷却センサ使用の温度計の場合、15V 1AのACアダプタ
(別売)を接続します。
*通常タイプの温度計の場合、パソコンのUSB端子から温度計に
電源供給されます。
(DC5V)
接続図
注)TMH9、FTK9、TMH90シリーズの温度計を接続する場合、PWUXとの間に 下記(別売)の変換アダプタが必要です。
・温度計がRS232C出力 仕様の場合 ・・・・ 変換端子台
・温度計がアナログ出力 仕様の場合
:TMBX-C
・・・・ PWCX用変換ケーブル:TMBX-N(温度計への電源供給 機能 無し)
http://www.japansensor.co.jp/
