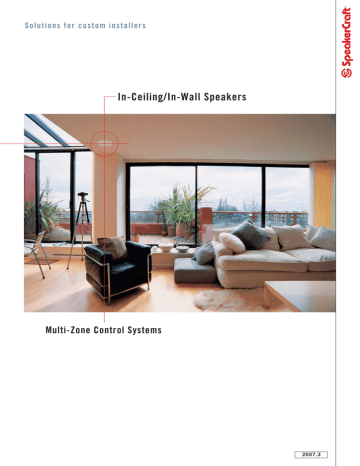

AIM Series In-Wall Speakers

AIM Series In-Wall Speakers
S o l ut io n s f o r custom i nstal l er s
In-Ceiling/In-Wall Speakers
Multi-Zone Control Systems
2 0 07 .3
スピーカークラフト社( 以 下 S C 社 )は1976年に壁 埋め込み型スピーカーをはじめて世に送り出した会 社です。業 界で陰の立 役 者として、数 多くの
著 名メーカーに何 百 万 台というスピーカーを生 産してきました。その 後 、
1994年にスピーカークラフトブランドを立ち上げ 、過 去 1 0 年 以 上にも渡る
皆さまの 多 大なるご支 援 のおかげで、わずか1 2 以 下だった生 産ラインが300以 上にまで増 加しました。そして、現 在では最 多 受 賞を誇るカスタム
インストール向けスピーカーメーカーへと成 長したのです。
S C 社はその製 品をカスタム・インストール施 行 会 社 向けに開 発し、販 売を行っています。一 方 、インストールには、一 定の専 門 知 識が 必 要で有ること
から、その 大 小を問わず 、一 般 の 小 売 業 者 へ の 販 売は一 切 行っておりません 。これは、皆 様 の 利 益を最 大 化する事で、互いに 成 長していこう、
という考えによるものです。S C 社は現 在 市 場で流 通しているどの 製 品よりも優れた製 品を開 発 、生 産していきます。皆 様 に於きましては、我々の
製 品をご活 用いただくことで、是 非 N o . 1カスタム・インストール施 行 会 社になっていただきたいと願っております。
S C 社は、新 製 品の開 発に膨 大なる時 間を捧げてきました。今 後も容 易なインストールを実 現し、最 高の音を感じていただくために新 技 術を導 入してい
きます。この新 技 術にはキーパッドシステム、コントロールシステム、商 業 用スピーカー、デジタルアンプ 、サブウーファーなどがあり、当 然 、壁 埋め込み
型スピーカーや天 井 埋め込み型スピーカーなども含まれています。
また、S C 社は現 在 市 場で取引されている製 品よりも優れたもの以 外は決して生 産し
ません。新 製 品 の 傾 向を見 極め、新たな製 品 基 準を再 考 案することにS C 社 の 存 在 意 義があるのです。断じて現 状 に甘んじることはありません。
というのは、創 造性と勤勉さこそが刷新と勝利につながるものだと心得ているからです。
自宅でひとりの 時 間を過ごす人が 増えている昨 今 、カスタム・インストール 施 工 業はかつてない高い需 要 の 中にあります。
さらに新 居における選 択
条 件が 広がっており、正に今がホームシアターやマルチ・オーディオシステムを販 売する絶 好のチャンスだと言えます。つまり、いよいよ皆さまのこれ
までの努力が報われる時がやってきたのです。
スピーカークラフト社 社長
Jeremy Burkhardt
■Inside Track’s Supplier Loyalty Survey Award
#1Custom Installation Manufacturer:,2005,2004,2003,2002,2001,2000,1999,1998,1997,1996
■Audio Video Hi-Fi Grand Prix
Product of the Year:2002,2001,2000,1999,1998,1997,1996,1995
■Electronic House Product of the Year
2005:AIM LCR 2003:AIM In-Ceiling Speaker 2002:SoundSouse
■EH Expo Distributed Audio Award
2003:Starlet 9-Best In-Wall Speaker
■CE Pro High Impact Products of the Year
2005:AIM LCR 2002:SoundSouse 2002:AIM In-Ceiling Speakers
■DVD Etc. Top Choice Award
2003:SoundSouce and AIM8
■Sound and Image Custom Installation product of the Year
2001:AIM In-Ceiling Speakers
■Innovations Design&Engineering Showcase Award
2004:Starlet 9 In-Wall Speaker 2001:BassX Subwoofer 1999:AIM In-ceiling Speakers
■Custom Electronics Inc.
Business Partner of the Year 2000
■CEDIA Best New Product
1999:Aim In-Ceiling Speakers
■CEA Tech Home Mark of Excellence
2004:Best Audio Components-Speakers
1
In-Ceiling Speaker Technology
インシーリングスピーカーテクノロジー
Independently Pivoting Woofer and
Tweeter
室内のより広いエリアに対して最良のサウンドを放射できるよう、
ツィーター及びウー
ファーユニットに角度調整機構を採用。
ツィーターについては、全方向に最大60°
までの
角度調整が可能。AIMシリーズでは、
ウーファーユニットも30°
の角度調整が可能です。
Frequency Equalization Switches
設置後に部屋の状況やお好みに合わせて高域(TREBLE)/低域(BASS)
を3段階
で調整できるスイッチを搭載しています。
Accu-Grille
ウーファーバッフルの外 端 周 辺で発 生する音の乱 反 射を防ぎ、中 音 域での不 要な
カラーレーションを抑えます。
また、
グリル部には軽量のアルミニウムを採用しています。
(AIM8 Five/AIM8 Threeのみ)
Wave Plane Technology
ウェーブプレーンテクノロジー
スピーカーのツィーターユニットから出る音は非 常に志 向 性が
強く、他のユニットから出る音の影 響を受けたり、ユニットを含む
「ウェーブプレーン」
テクノロジー
構造体に大きく左右されます。従来のボックス型や同軸型スピー
■ツィーターには硬質プラタナス材を95%使用
カー(ウーファーの前にツィーターがマウントされている)の場合、
■ウーファーの80%がオープンエリア
ツィーターユニットそのものがウーファーの 反 射 物となったり、
■均一な拡散、少ないひずみ
ウーファーとの位相ズレの影響で、スピーカーシステムとしての周
■本ブランドにのみ使用
波数レスポンス面で悪影響が出てきます。
この問題は、
スピーカー
が天井にマウントされる場合にも、
リスニングポイントがユニットの
真下にならない場合が多いためより深刻になります。
ここに、ツィーターとウーファー
振動板を同軸かつ同一平面上
に置くというSpeakerCraftが
従来の同軸スピーカー
■ツィーターバッフルなし
■歪の原因となる、音の不均一な前方拡散
開発したWavePlaneテクノロ
ジーを採用することによって、
リ
スナーに対して明瞭かつバラン
スのよい音をお約束します。
2
AIM Technology
AIMテクノロジー
A I M はこれまで にない 高 品 位 の 音 質 を 誇 る
天 井 埋 め 込 み 型 スピーカーです 。
A I Mシリーズ
お好みの方向にサウンド投射できる
天井スピーカー
SC社は、回転式スピーカーを導入した最初の会社で
す。
このスピーカー設計において特許権を取得しており、
ディーラーの皆さまに卓越したテクノロジーを提供できる
唯一の会社としての地位をこれからも守り続けます。
革 新 的なデザインというスピーカークラフト社の伝 統
が、業界随一の徹底した技術開発と融合することによ
り、全方向性天井埋め込み型スピーカー、AIMシリーズ
が誕生しました。各モデルとも埋め込み形グリルの裏に
隠れた状態で、
リスナーの方向に回転することが可能
です。
もし鑑賞する場所や好みが変わった場合には、
手で一押しするだけで、簡単にスピーカーの方向を変え
ることができます。
このスピーカークラフト社の革新性、
卓越したテクノロジー、
そしてアメリカ製の優れた品質に
よって、AIMシリーズは従来のスピーカーとは別格に位
置付けられるまでになりました。
A I M はこのように 活 かされます
ステレオ音 楽
なぜ、不 必 要な妥 協をする必 要があるのでしょうか。なぜ、
リスナーの
方 向に音を向けにくい従 来の天 井 埋め込み型スピーカーを部 屋に
設 置する必 要があるのでしょうか。A I M 天 井 埋め込み型スピーカーな
ら、
どのような環 境であろうとも、ステレオサウンドをご希 望の方 向へ
調整することができます。
ホームシアター
AIM天井埋め込み型スピーカーは、
それが一対のリアサラウンドスピー
カーであっても、
5チャンネルのものであっても、ホームシアターシステム
には理想的なスピーカーと言えます。
これらのスピーカーなら、部屋の中
の構成の問題を克服しながら配置するという手間が省けます。
3
AIM Series In-Ceiling Speakers
AIMシリーズ インシーリングスピーカー
AIM8 Five
¥105,000-/1台 (¥100,000税抜)UPC:664254669354
・可動型8inchケブラーコーンウーファー
・可動型1inchアルミマグネシウムドームツィーター
・高音域・低音域±3dB調整スイッチ付
・アキュグリル搭載
・ティンバーマッチング AIM7 Five/Starlet Series
入力感度:91dB 1W/1m;周波数特性:33Hz∼20KHz/±2dB;許容入力:5∼150W
再生インピーダンス:8/6/4Ω
(BASS調整にて切換)
外形寸法:φ290mm×奥行き145mm; 質量:3.4kg
取り付けカットアウト寸法:φ250mm
AIM8 Three
¥57,750-/1台 (¥55,000税抜)UPC:664254519499
・可動型8inchアルミニウムコーンウーファー
・可動型1inchアルミニウムドームツィーター
・高音域・低音域±3dB調整スイッチ付
・アキュグリル搭載
・ティンバーマッチング AIM7 Three/AIM5 Three/AIM7MT Three/AIM LCR Three/CRS Three/CSS6 Three/
入力感度:89dB 1W/1m; 周波数特性:37Hz∼20KHz/±2dB; 許容入力:5∼150W
再生インピーダンス:8/6/4Ω
(BASS調整にて切換)
外形寸法:φ290mm×奥行き145mm;質量:3.0kg
取り付けカットアウト寸法:φ250mm
AIM7 Five
¥65,100-/1台 (¥62,000税抜)UPC:664254650666
・可動型7inchケブラーコーンウーファー
・可動型1inchアルミマグネシウムドームツィーター
・高音域・低音域±3dB調整スイッチ付
・アキュグリル搭載
・ティンバーマッチング AIM8 Five/Starlet Series
入力感度:91dB 1W/1m;周波数特性:35Hz∼20KHz/±3dB; 許容入力:5∼150W
再生インピーダンス:8/6/4Ω
(BASS調整にて切換)
外形寸法:φ250mm×奥行き130mm; 質量:1.9kg
取り付けカットアウト寸法:φ210mm
AIM7 Three
¥42,000-/1台 (¥40,000税抜)UPC:664254684968
・可動型7inchアルミニウムコーンウーファー
・可動型1inchアルミニウムドームツィーター
・高音域・低音域±3dB調整スイッチ付
・アキュグリル搭載
・ティンバーマッチング AIM8 Three/AIM7 Three/AIM7MT Three/AIM LCR Three/CRS Three/CSS6 Three
入力感度:91dB 1W/1m;周波数特性:40Hz∼20KHz/±3dB;許容入力:5∼125W
再生インピーダンス:8/6/4Ω
(BASS調整にて切換)
外形寸法:φ250mm×奥行き132mm;質量:1.9kg
取り付けカットアウト寸法:φ210mm
AIM5 Three
¥29,400-/1台(¥28,000税抜)UPC:664254294990
・可動型5inchアルミニウムコーンウーファー
・可動型1inchアルミニウムドームツィーター
・高音域・低音域±3dB調整スイッチ付
・アキュグリル搭載
・ティンバーマッチング AIM8 Three/AIM7 Three/AIM7MT Three/AIM LCR Three/CRS Three/CSS6 Three
入力感度:89dB 1W/1m;周波数特性:50Hz∼20KHz/±2dB; 許容入力:5∼100W
再生インピーダンス:8/6/4Ω
(BASS調整にて切換)
外形寸法:φ207mm×奥行き117mm; 質量:1.5kg
取り付けカットアウト寸法:φ165mm
4
Starlet Series In-Wall Speakers
スターレットシリーズ インウォールスピーカー
Starlet-9
¥472,500-/1台 (¥450,000税抜)JAN:T4961330017235
在庫僅少品
・6.5inchケブラーコーンウーファー×9
・リボンツィーター×9
・ラインソース構造
・アルミ押し出し成型エンクロージャー
・バイアンプ構造(必要アンプ最低75W/ch×2以上)
・ティンバーマッチング AIM8 Five/AIM7 Five
入力感度:90dB 1W/1m;周波数特性:33Hz∼20KHz/±2dB; 最大許容入力:250W
再生インピーダンス:6Ω
外形寸法:高さ1900mm×幅285mm×奥行き113mm; 質量:30.0kg
取り付けカットアウト寸法:高さ1850mm×幅195mm
Starlet-6
¥367,500-/1台 (¥350,000税抜)JAN:T4961330017228
在庫僅少品
・6.5inchケブラーコーンウーファー×6
・リボンツィーター×6
・ラインソース構造
・アルミ押し出し成型エンクロージャー
・バイアンプ構造(必要アンプ最低75W/ch×2以上)
・ティンバーマッチング AIM8 Five/AIM7 Five
入力感度:90dB 1W/1m;周波数特性:38Hz∼20KHz/±2dB;最大許容入力:200W
再生インピーダンス:6Ω
外形寸法:高さ1312mm×幅285mm×奥行き113mm;質量:20.8kg
取り付けカットアウト寸法:高さ1262mm×幅195mm
Starlet-4
¥231,000-/1台 (¥220,000税抜)JAN:T4961330016924
在庫僅少品
・6.5inchケブラーコーンウーファー×4
・リボンツィーター×4
・ラインソース構造
・アルミ押し出し成型エンクロージャー
・最低必要アンプ最低75W/ch以上
・ティンバーマッチング AIM8 Five/AIM7 Five
入力感度:90dB 1W/1m; 周波数特性:42Hz∼20KHz/±3dB; 最大許容入力:150W
再生インピーダンス:6Ω
外形寸法:高さ920mm×幅285mm×奥行き113mm;質量:15.4kg
取り付けカットアウト寸法:高さ870mm×幅195mm
ホームシアターと音楽鑑賞の両方の用途のために設計された壁埋め込み
Kevlar Woofers with Front
Mount Magnets
前面に取り付けられたマグネットのついた
ケブラーウーハー
スピーカー。
それがスターレットシリーズです。
このスピーカーは、高く賞賛を浴びている
「ラインソース」
と呼ばれるスピー
カー構造を中心に設計されました。全モデルに上から下まで6.5インチの
ウーファーが多重的に、
しかも性能をよりよくするためすべてが面取りされ
Ribbon Tweeters
リボン ツィーター
た形で搭載されており、
それにあわせられたリボンツィーターがその先端に
搭載されています。
この独特の構造によって、特に壁埋め込み型スピー
カーでは難しいとされてきた正確なサウンド投射が可能になりました。
つまり、
リスナーがどの部屋のどこにいようとも、
スピーカーからは常に最高
Extended Aluminum Enclosure
アルミニウム押し出し加工のエンクロージャー
のサウンドが聴けるようになったのです。
また、性能を最大限にするためにすべての部品は特別に設計。小型で強
い磁力を備えるネオマグネジウムをスピーカーの前面に配置することによっ
て、
ウーハー後部のスペースを極限まで縮小化し、
さらにアルミニウム押し
出し型エンクロージャーを備えることにより、取り付け自由な構造を実現し
ています。
5
AIM Series In-Wall Speakers
AIMシリーズ インウォールスピーカー
AIM LCR 3
¥105,000-/1台 (¥100,000税抜)UPC:664254670855
・5inchアルミニウムコーンウーファー×2
・可動型1inchアルミニウムドームツィーター
・可動式バッフル
・高音域・低音域±3dB調整スイッチ付
・ティンバーマッチング AIM8 Three/AIM7 Three/AIM5 Three/ AIM 7 MT Three/CRS Three/CSS6 Three
入力感度:90dB 1W/1m; 周波数特性:50Hz∼20KHz/±3dB;許容入力:5∼100W
再生インピーダンス:8/6Ω
(BASS調整にて切換)
外形寸法:高さ235mm×幅442mm×奥行き99mm;質量:3.9kg
取り付けカットアウト寸法:高さ190mm×幅360mm
AIM7 MT Three-L
¥42,000-/1台 (¥40,000税抜)UPC:664254794810
・7inchアルミニウムコーンウーファー
・可動型1inchアルミニウムドームツィーター
・可動式バッフル
・高音域・低音域±3dB調整スイッチ付
・ティンバーマッチング AIM8 Three/AIM7 Three/AIM5 Three/ AIM LCR Three/CRS Three/CSS6 Three
入力感度:91dB 1W/1m; 周波数特性:40Hz∼20KHz/±3dB;許容入力:5∼125W
再生インピーダンス:8/6Ω
(BASS調整にて切換)
外形寸法:高さ369mm×幅250mm×奥行き108mm; 質量:3.0kg
取り付けカットアウト寸法:高さ330mm×幅210mm
AIM7 MT Three-R
¥42,000-/1台 (¥40,000税抜)UPC:664254840241
・7inchアルミニウムコーンウーファー
・可動型1inchアルミニウムドームツィーター
・可動式バッフル
・高音域・低音域±3dB調整スイッチ付
・ティンバーマッチング AIM8 Three/AIM7 Three/AIM5 Three/ AIM LCR Three/CRS Three/CSS6 Three
入力感度:91dB 1W/1m; 周波数特性:40Hz∼20KHz/±3dB;許容入力:5∼125W
再生インピーダンス:8/6Ω
(BASS調整にて切換)
外形寸法:高さ369mm×幅250mm×奥行き108mm;質量:3.0kg
取り付けカットアウト寸法:高さ330mm×幅210mm
Out-Door Speaker
アウトドア スピーカー
520 ROX
¥73,500-/ペア (¥70,000税抜)UPC:664254437168
・5inch ポリプロピレンコーンウーファー
・0.5inchポリアミドドームツイーター
入力感度:91dB 1W/1m;周波数特性:55Hz∼20kHz±3dB; 許容入力:5∼50W
再生インピーダンス:8Ω
外形寸法:高さ204mm×幅248mm×奥行き172mm
6
In-Ceiling Bass Augmentation System
パッシブサブウーファー スピーカー
8.2BAS
¥60,900-/1台 (¥58,000税抜)
UPC:664254909207
・8inch IMGデュアルボイスコーンウーファー
・ローパスクロスオーバースイッチ搭載(80Hz/120Hz切換)
・フェーズ切換スイッチ搭載
入力感度:90dB 1W/1m;周波数特性:30Hz∼80Hz/30∼120Hz; 許容入力:5∼100W
再生インピーダンス:8Ω
外形寸法:φ290mm×奥行き112mm; 質量:3.0kg
取り付けカットアウト寸法:φ250mm
8.1BAS
¥39,900-/1台 (¥38,000税抜)UPC:664254909108
・8inch ポリプロピレンデュアルボイスコーンウーファー
・ローパスクロスオーバースイッチ搭載(80Hz/120Hz切換)
・フェーズ切換スイッチ搭載
入力感度:89dB 1W/1m;周波数特性:33Hz∼80Hz/33∼120Hz;許容入力:5∼100W
再生インピーダンス:8Ω
外形寸法:φ290mm×奥行き98mm; 質量:2.3kg
取り付けカットアウト寸法:φ250mm
Smart Ring
スマートリング
SR-1
オープン価格/1台
JAN:T4961330016993
対応スピーカー:AIM8 Five/AIM8 Three
外形寸法:外寸φ373mm/内寸φ248mm×奥行き48mm;質量:1.4kg
AIM8シリーズ取付時、天井裏に入り込む奥行き寸法をスピーカー直接設置時より
48mm縮める底上げ用リング
SR-2
オープン価格/1台
JAN:T4961330017006
対応スピーカー:AIM8 Five/AIM8 Three
外形寸法:外寸φ305mm/内寸φ248mm×奥行き48mm;質量:0.9kg
AIM8シリーズ取付時、天井裏に入り込む奥行き寸法をスピーカー直接設置時より
48mm縮める底上げ用リング
7
Custom Round In-Ceiling Speaker
カスタムラウンド インシーリングスピーカー
CRS Three
¥39,900-/1台 (¥38,000税抜)UPC:664254920059
・6inchアルミニウムコーンウーファー
・可動型1inchアルミニウムドームツィーター
・高音域・低音域±3dB調整スイッチ付
・ティンバーマッチング AIM8 Three/AIM7 Three/AIM5 Three/AIM7MT Three/AIM LCR Three/CSS6 Three
入力感度:90dB 1W/1m;周波数特性:40Hz∼20KHz/±2dB;許容入力:5∼125W
再生インピーダンス:8/6/4Ω
(BASS調整にて切換)
外形寸法:φ250mm×奥行き105mm;質量:1.6kg
取り付けカットアウト寸法:φ210mm
Custom Square In-Ceiling Speaker
カスタムスクエア インシーリングスピーカー
CSS6 Three
¥39,900-/1台 (¥38,000税抜) JAN:T4961330020600
・6inchアルミニウムコーンウーファー
・可動型1inchアルミニウムドームツィーター
・高音域・低音域±3dB調整スイッチ付
・ティンバーマッチング AIM8 Three/AIM7 Three/AIM5 Three/AIM7MT Three/AIM LCR Three/CRS Three
入力感度:90dB 1W/1m;周波数特性:40Hz∼20KHz/±2dB;許容入力:5∼125W
再生インピーダンス:8/6/4Ω
(BASS調整にて切換)
外形寸法:高さ220mm×幅220mm×奥行き103mm;質量:1.6kg
取り付けカットアウト寸法:180mm×180mm
Dual Tweeter In-Ceiling Speaker
デュアルツイーター インシーリングスピーカー
AIM7 DT Three
¥36,750-/1台(¥35,000税抜)UPC:664254106156
・可動型7inchアルミニウムコーンウーファー
・可動型1inchアルミニウムドームツィーター×2
・高音域・低音域±3dB調整スイッチ付
入力感度:91dB 1W/1m;周波数特性:55Hz∼20kHz;許容入力:5∼60W
再生インピーダンス:8Ω
外形寸法:φ250mm×124mm; 質量;1.8kg
取り付けカットアウト寸法:φ210mm
8
Sound Enclosures
サウンド エンクロージャー
8inchラウドタイプ用エンクロージャー
SE1410-AIM
オープン価格/1台
UPC:664254131752
対応スピーカー:AIM8 Five/AIM8 Three/8.1BAS/8.2BAS
外形寸法:高さ322mm×幅602mm×奥行き183mm;質量:3.1kg
隣接する部屋に対する消音効果(約10dB)耐火機能(1時間)
を両立する専用エンクロージャー
5inchラウドタイプ用エンクロージャー
SE1410 for AIM5
オープン価格/1台
UPC:664254937460
対応スピーカー:AIM5 Three
外形寸法:高さ322mm×幅602mm×奥行き183mm;質量:3.2kg
隣接する部屋に対する消音効果(約10dB)耐火機能(1時間)
を両立する専用エンクロージャー
6inchラウドタイプ用エンクロージャー
SE1612-CRS
オープン価格/1台
UPC:664254929816
対応スピーカー:AIM7 Five/AIM7 Three/AIM7 DT Three/CRS Three
外形寸法:高さ457mm×幅457mm×奥行き183mm;質量:3.1kg
隣接する部屋に対する消音効果(約10dB)耐火機能(1時間)
を両立する専用エンクロージャー
AIM7 MT用エンクロージャー
SE1612 for AIM7 MT
オープン価格/1台
UPC:664254141683
対応スピーカー:AIM7 MT Three
外形寸法:高さ457mm×幅457mm×奥行き100mm;質量:3.6kg
隣接する部屋に対する消音効果(約10dB)耐火機能(1時間)
を両立する専用エンクロージャー
AIM LCR用エンクロージャー
SE1612 for AIM LCR
オープン価格/1台
UPC:664254129520
対応スピーカー:AIM LCR Three
外形寸法:高さ457mm×幅457mm×奥行き100mm;質量:3.2kg
隣接する部屋に対する消音効果(約10dB)耐火機能(1時間)
を両立する専用エンクロージャー
9
Multi-Zone Control System
マルチ・ゾーン コントロール システム
MZC-66
¥525,000-/1台(¥500,000税抜)UPC:664254584022
付属品:マルチゾーンコントローラー本体(MZC-66)
×1台/マスターキー
パッド
(MKP-6.1)
×6個/キーパッドカバープレート×6枚/RJ45変換アダプ
ター(RJA-1.1)
×12個/スピーカーターミナルコネクター×6個/キーパッド
ターミナルコネクター×6個/IRテスター
(IRE-3T)
×1個
仕様
【音声部】・定格出力:30W×12ch(8Ω,20Hz∼20kHz,0.7%THD)・ダ
イナミックパワー:45W(4Ω)・入力感度/インピーダンス:300mV /22kΩ
(内蔵アンプ使用時),2.8V/22kΩ
(プリ出力時)・出力レベル:1.7V/300
Ω( 内 蔵アンプ 使 用 時 ),1 8 0mV / 3 0 0Ω(プリ出力時 )・ 周 波 数 特 性:
20Hz∼20kHz(±1.5dB)・SN比:100dB・トーンコントロール:BASS±
10dB(100Hz),TREBLE±10dB(10kHz),・アナログ音声入力:6系統
■ 6 台 の A V 機 器を接 続 可 能
(各スルー出力付)・アナログ音声プリ出力:6系統(2ch×6zone)・スピー
■ 6 ゾーンへ 音 楽と映 像 を 配 信
カー出力:6系統(2ch×6zone)
■ 3 0 W×1 2 c h デジタル アンプ 搭 載
【映像部】
・入力感度:1Vp-p/75Ω・
(±5%)
・出力レベル:1Vp-p/75Ω・
■ M Z C - 6 6 を 最 大 4 台( 2 4 c h )まで 増 設 可 能
(±5%)
・コンポジットビデオ入力:6系統(各スルー出力付)
・コンポジット 映
像出力:6系統
【IRコントロール部】・IRコントロール出力:12系統(source×6各ループ入
力付;zone×6)・キーパッド入力×6系統(各最大500mA>)
【 総 合 】・ 電 源 電 圧:A C 1 0 0 V , 5 0 / 6 0 H z ・ 消 費 電力:1 2 5 W( 待 機 時
55W)外形寸法:高さ133mm×幅432mm×奥行き375mm・質量:10.5
kg・MKP-6.1 ・外形寸法:縦103mm×幅44mm(キーパッドカバープレー
ト除く)・消費電流:108mA
Zone 1
Zone 2
Zone 3
Zone 4
Zone 5
Zone 6
MKP-6.1
MKP-6.1
MKP-6.1
MKP-6.1
MKP-6.1
MKP-6.1
Keypad
Keypad
Keypad
Keypad
Keypad
SAT
CD
SAT
CD
SAT
CD
SAT
CD
Keypad
SAT
CD
SAT
CD
VCR
DVD
VCR
DVD
VCR
DVD
VCR
DVD
VCR
DVD
VCR
DVD
TNR
AUX
TNR
AUX
TNR
AUX
TNR
AUX
TNR
AUX
TNR
AUX
BASS
TREB
BASS
TREB
BASS
TREB
BASS
TREB
BASS
TREB
BASS
TREB
MUTE
MUTE
MUTE
MUTE
MUTE
MUTE
PWR
PWR
PWR
PWR
PWR
PWR
Cat-5 Cable Carries
RS485 Control, IR Signal
and Keypad Power
●
MZC-66⇔各ゾーンのキーパッド
To
Zone 1
To
Zone 2
To
Zone 3
EZ-PAD Terminals
EZ-PAD Terminals
EZ-PAD Terminals
To
Zone 4
EZ-PAD Terminals
From Door A/V Camera
To
Zone 5
To
Zone 6
EZ-PAD Terminals
EZ-PAD Terminals
From Doorbell Trigger
V
●
L
R
SPEAKERS
EZ-PAD
_
+
L+
L
_
+
SP E AKE R S
LR- R +
SPEAKERS
R
音声; RCAケーブル
IR; IRエミッター
_
L+
L
SPEAKERS
R
VC
EZ-PAD
_
+
L+
L
_
+
SP E AKE R S
LR- R+
SPEAKERS
R
V
IR
_
L+
L
SPEAKERS
R
+ 12V
IR IN
GND
+ 12V
_
V
VC
85B 85
+
SP E AKE R S
LR- R +
R
NVC
IR OUT
+12V
EZ-PAD
+
L
LOOP
PRE-OUT
R
L
VC
E Z PAD
85B 85A G
IR
ZONE 6
INPUTS
INPUTS
R
NVC
IR IN
IR OUT
+12V
GND
+ 12V
E Z PAD
85B 85A G
IR
L
LOOP
PRE-OUT
R
ZONE 5
LOOP
LOOP
IR
LOOP
INPUTS
INPUTS
_
+
SP E AKE R S
LR- R +
V
L
NVC
IR IN
+ 12V
IR IN
485A
EZ-PAD
+
R
ZONE 4
OUT
E Z PAD
G
IR
IR OUT
+12V
EZ-PAD
_
+
L+
L
_
+
SP E AKE R S
LR- R+
SPEAKERS
R
120V
60Hz
2A
~
FUSE: T8AL 250V
Speaker And Video Feeds to Zone Rooms
MZC-66⇔各機器
: 映像; コンポジットケーブル
GND
+ 12V
IR IN
GND
485B
485A
+ 12V
IR IN
_
+
SP E AKE R S
LR - R+
IR OUT
+12V
ZONE 3
SOURCE 6
OUT
ZONE 6
_
L+
: コンポジットケーブル
GND
EZ-PAD
+
VC
NVC
E Z PAD
85B 85A G
IR
L
IR
PRE-OUT
ZONE 2
SOURCE 5
LOOP
R
L
ZONE 1
(0 to +12V)
ZONE 5
MZC-66⇔各ゾーンの映像
IR OUT
+12V
V
LOOP
VC
E Z PAD
85B 85A G
IR
R
PRE-OUT
R
NVC
IR OUT
+12V
ZONE 1
485A
485B
●
L
IR
LOOP
L
STATUS OUT
SOURCE 4
485A
VC
NVC
E Z PAD
85B 85A G
IR
V
LOOP
R
PRE-OUT
R
COMMON
HI
IR OUT
ON
OUT
485B
L
IR
LOOP
L
ZONE 3
V
485B
R
PRE-OUT
R
L
OFF
SOURCE 3
OUT
INPUTS
INPUTS
L
IR
LOOP
COMMON
LO
CON TROL
PORT
ZONE 4
SOURCE 2
OUT
ZONE 2
: スピーカーケーブル
SOURCE 1
OUT
LOOP
MZC-66⇔各ゾーンのスピーカー FIRMWARE
UPGRADE
2
DOORBELL / STATUS IN
485A
1
●
VIDEO OUTPUTS
MZC-66
VIDEO
PAGE
IN
485A
PHONE
LOOP
485B
EXPANSION
PORT
CONTACT CLOSURE
485B
A
MZC-66 A/ V CONTROLLER
GND
: LANケーブル
To Source 1
Inputs
LRV
To Source 2
Inputs
L R
SAT
To Source 3
Inputs
L R V
DVD
Source Components
To Source 4
Inputs
L R V
To Source 5
Inputs
L R V
VCR
Emitter
CD
IR From Source 1
TAPE
CBL
IR From Source 5
IR From Source 3
IR From Source 2
To Source 6
Inputs
L R
IR From Source 4
IR From Source 6
10
Addi ti o nal K ey Pad
アディショナル キーパッド
コントロールキーパッド
IMKP-2.1(W)
オープン価格/1個
UPC:664254525605 付属品:オプションファンクションボタン、取り付けネジ
外形寸法:幅163mm×高さ92mm×奥行28mm
MZC-66用オンウォールタイプコントロールキーパッド
壁裏省スペースでも壁面取り付け可能3連タイプコントロールキーパッド
コントロールキーパッド
IMKP-1.1(W)
オープン価格/1個
UPC:66425466364 付属品:オプションファンクションボタン、取り付けネジ
外形寸法:幅92mm×高さ92mm×奥行28mm
MZC-66用オンウォールタイプコントロールキーパッド
壁裏省スペースでも壁面取り付け可能2連タイプコントロールキーパッド
ナンバーキーパッド
NKP-1.0
オープン価格/1個
UPC:664254201103
付属品:キーパッドカバープレート、増設用専用ケーブル、
オプションファンクションボタン、取付ネジ
外形寸法:幅44mm×高さ103mm(キーパッドカバープレートの寸法含まず)
10個のナンバーボタンと6個のファンクションボタンを装備。
テレビチューナー等の操作に便利です。
ファンクションキーパッド
FKP-1.0
オープン価格/1個
UPC:664254202995 付属品:キーパッドカバープレート、増設用専用ケーブル、
オプションファンクションボタン、取付ネジ
外形寸法:幅44mm×高さ103mm(キーパッドカバープレートの寸法含まず)
カーソルキーを含め細かな操作に役立つ16個のファンクションボタンを装備。
DVD画面の操作などに便利です。
11
Multi-Zone Control System
マルチ・ゾーン コントロール システム
Music On Demand Experience
M O D E シリーズ
MODE 3.1 Keypad( W)
オープン価格/1個
UPC:664254105005
MZC-66用3.1inchフルカラーディスプレイコントロールキーパッド
・3.1inch 64000色カラーディスプレイ
・スクロールホイールでの簡単メニュー選択機能
・ボリュームレベルバックライト表示
・8個のバックライト付ハードキー搭載
・標準2連Boxサイズ
外形寸法:幅93mm×高さ66mm×奥行40mm(化粧プレート含まず)
MODE Base
オープン価格/1個
UPC:664254105494
MZC-66接続専用iPodドック
・各種対応アダプター付
対応機種:nano,mini,20G,20-5G,6G,40G,40G-PH
・MZC-66との接続にはMode Adapterが必要です。
・Mode Adapterとの接続距離が75mを超える場合は、
別途PSJ-1.0(DC12V)
が必要になります。
外形寸法:幅83mm×高さ36mm×奥行82mm
MODE Adapter
オープン価格/1個
UPC:664254105517
専用iPodドックとMZC-66を中継するためのアダプター
PSJ-3.0
オープン価格/1台
JAN:T4961330022826
AC100VをDC24Vに変換。最大2.5A
※MODE Base Adapterに対応(最大6台)
12
IR Control System
赤外線コントロールシステム
IRコントロールキット
IRC-3.0 KIT
オープン価格/1セット
UPC:664254299131
IRCコントロール・システムのスターターキットです。
さらにオプションパーツを組み合わせることにより、
さまざまな設置環境への対応が可能になります。
キット内容
・シェルフトップIRレシーバー
IRC-3.0×1個
・ターミネーター AT-1.0×1個
・IRエミッター IRE-1.0×4個
・ACアダプター PSJ-1.0×1個
仕様
・PSJ-1.0:AC100V/DC12V 200mA・IRC-3.0:レシーバー部寸法:縦29mm×横89mm×奥行き29mm,
ケーブル長2.4m,消費電流DC12V 6mA
・AT-1.0:外形寸法:縦25mm×横52mm×奥行き80mm,消費電流DC12V 6mA・IRE-1.0:消費電流DC12V 200mA,
インウォールIRレシーバー
/
IRC-4.0(W)(BK)
オープン価格/1個
白 UPC:664254511028, 黒UPC:664254202483
※パネル色:白 IRC-4.0(W),黒 IRC-4.0(BK)
調光スイッチパネルのように壁面へ取り付けるパネル型のIRレシーバー。
パネルカラーは白、黒、
2種類あり、
すべてステータスLED搭載で動作状況もひと目で認識できます。
※AT-1.0との接続には、別途4芯ケーブルが必要となります。
本体寸法:縦102mm×横38mm×奥行き25mm(カバープレート含まず),消費電流:DC12V 6mA,
赤外線最大受信距離10m,受信角度中心軸より±50°
赤外線最大送信距離366m
※最大送信距離はリモコンの赤外線信号の強度や周囲の環境によって異なります。
インウォール&インシーリングIRレシーバー
IRC-1.0
オープン価格/1個
UPC:664254915437
壁または、天井への埋め込み型IRレシーバー。動作状況がひと目で分かるステータスLED搭載。
さらに2種類の保護キャップを付属し、照明などの外部からの影響も防ぎます。
外形寸法:IRレシーバー部φ12mm×縦67mm,ケーブル長:2.4m
消費電流:DC12V 6mA,赤外線最大受信距離10m,受信角度中心軸より±50°
赤外線最大送信距離366m
※最大送信距離はリモコンの赤外線信号の強度や周囲の環境によって異なります。
プラズマブロック対応IRレシーバー
IRC-2P2.0
オープン価格/1個
UPC:664254874024
プラズマディスプレイの影響による誤作動を防ぐ
“smart circuit”
を搭載したIRレシーバー。
IRレシーバー部は超小型のピックアップモジュールと動作状況がひと目でわかるLED搭載の
メインモジュールの2ピース形式。
外形寸法:ピックアップモジュール縦10.3mm×横7.2mm×奥行き23mm
メインモジュールW14mm×H14.3mm×65mm
ケーブル長:ピックアップモジュールケーブル1.5m/メインモジュールケーブル1.8m
消費電流:DC12V 12mA,赤外線最大受信距離22m,受信角度中心軸より±50°
赤外線最大送信距離183m
※最大送信距離はリモコンの赤外線信号の強度や周囲の環境によって異なります。
13
IR Control System
赤外線コントロールシステム
IRレシーバー延長ケーブル
QIX-1.0 オープン価格/1個
UPC:664254250200
IRレシーバーからコントロールユニットターミネーターAT-1.0までの距離を
延長するためのケーブル。連結も可能です。
ケーブル長:4.5m
Additional Parts
アディショナル パーツ
標準のIRC-3.0KITでコントロールできる機器は最大で4台。
オプションの拡張ユニットを
ご使用いただくことにより、
さらに多くの機器をコントロールすることが可能になります。
※付属のPSJ-1.0でコントロールできるのは200mAまでです。
これを超える場合は別途それに見合った
DC12VのACアダプターをご用意ください。
ターミネーター
AT-1.0
オープン価格/1個
UPC:664254369018
標準装備のAT-1.0と4芯ケーブルで繋ぐことによりさらにコントールのシステムを
拡張することが出来ます。
外形寸法:縦25mm横52mm×奥行き80mm×,消費電流DC12V 6mA
ACアダプター
PSJ-1.0
オープン価格/1個
JAN:T4961330017990
AC100VをDC12Vに変換。最大200mAまで対応離183m
エミッター拡張端子
EMX-1.0
オープン価格/1個
UPC:664254195327
IRコントロールユニットターミネーターAT-1.0のEMITTERS/BLASTERS端子との接続により、
さらに10倍の機器のコントロールが可能になります。
付属品:AT-1.0との接続ケーブル
14
Additional Parts
アディショナル パーツ
IRエミッター
IRE-1.0
オープン価格/1個
UPC:664254989148
ケーブル長:2.4m/消費電流:20mA
1台の機器にコントロール信号を送信します。
IRエミッター
IRE-2.0
オープン価格/1個
UPC:664254578403
ケーブル長:2.4m/消費電流:40mA
エミッター部が二股に分かれており、1つのエミッター出力端子から2台の機器に
コントロール信号を送信します。
15
Volume Control Connecting Block
ボリューム コントロール
VSL-60IR
オープン価格/1個 UPC:664254739620 インウォールタイプの埋め込みボリュームコントローラー。赤外線受光部搭載。
アンプなどのスピーカー端子から出力された音声信号とスピーカーの入力端子の間に接続する
ことにより、
スライドスイッチで12段階でボリューム調整することが出来ます。
また赤外線受光部
を搭載していますので、
AT-1.0と組み合わせることで、
各AV機器をリモコンで操作可能となります。
最大許容入力60W
外形寸法:幅42.5mm×高さ104mm×奥行79mm(化粧プレート含まず)
VSL-60
オープン価格/1個 UPC:664254293333 インウォールタイプの埋め込みボリュームコントローラー。
アンプなどのスピーカー端子から出力された音声信号とスピーカーの入力端子の間に接続する
ことにより、
スライドスイッチで12段階でボリューム調整することが出来ます。
最大許容入力60W
外形寸法:幅42.5mm×高さ104mm×奥行79mm(化粧プレート含まず)
VSI-60
オープン価格/1個 UPC:664254343322 インピーダンスマッチング搭載
インウォールタイプの埋め込みボリュームコントローラー。
アンプなどのスピーカー端子から出力された音声信号とスピーカーの入力端子の間に接続する
ことにより、
スライドスイッチで12段階でボリューム調整することが出来ます。
最大許容入力60W
外形寸法:幅42.5mm×高さ104mm×奥行90.5mm(化粧プレート含まず)
CB
オープン価格/1個 UPC:664254123580
アンプなどのスピーカー端子から出力した音声信号を分配し各スピーカーへ送出します。
1個で4分配。
また、AT-1.0を使用したIR信号の分配にも使用できます。
※スピーカーの分配にはCB/CB-Xと各スピーカーの間にインピーダンスマッチングをする必要性があります。
CB-X
オープン価格/1個 UPC:664254930966 CBと接続することにより、
さらにアンプなどのスピーカー端子から出力した音声信号を
分配し各スピーカーへ送出します。
1個で+4分配。
また、AT-1.0を使用したIR信号の分配にも使用できます。
※スピーカーの分配にはCB/CB-Xと各スピーカーの間にインピーダンスマッチングをする必要性があります。
16
VIDEO CABLE
φ6.1mm
コンポーネントビデオケーブル
Z200CV
オープン価格 UPC:050644396991
※75m巻き・切り売り受注不可
芯径:φ1.0mm
芯線に単線を使用し、周波数特性を大幅に向上させるソリッド・コア
テクノロジー。
窒素分子を多く含む強力なニトロゲン絶縁体。
耐久性に優れた構造で経年変化にも強く長い引き回しにも対応。
φ20.0mm
端末RCAコネクター
(Z200CV専用)
QLM500RR (赤)
QLM500RG (緑)
QLM500RB (青)
オープン価格(10個1組) UPC:050644313219
41.0mm
オープン価格(10個1組) UPC:050644313257
オープン価格(10個1組) UPC:050644313240
圧着式で接続願います。
接合部分には8カットの螺旋状のスリットを施しより大きな接触面積を確保。
同時に強固な圧着を実現しました。
(RCAコネクターに採用)
24金メッキを使用し、経年変化及び腐食防止でより確かな伝送を保証。
φ7.0mm(内径)
φ14.0mm
端末BNCコネクター
(Z200CV専用)
QLM500BR (赤)
QLM500BG (緑)
QLM500BB (青)
オープン価格(10個1組) UPC:050644313264
オープン価格(10個1組) UPC:050644314605
37.5mm
オープン価格(10個1組) UPC:050644314599
24金メッキを使用し、経年変化及び腐食防止でより確かな伝送を保証。
圧着式で接続願います。
φ7.0mm(内径)
Z200CVにQLM500R、
QLM500Bを取り付ける際は専門の技術・知識・工具が必要なため、
取り扱い店にご依頼ください。
φ15.0mm
SUBWOOFER CABLE
φ4.5mm
サブウーファーケーブル
MB300SW-100M
オープン価格 JAN:T4961330016177
※100m巻き・切り売り受注不可
低域専用導体の採用により確実な低域の伝送を実現。
耐久性、柔軟性に優れ、経年変化に強い外部被膜デュラフレックス・ジャケット採用。
φ6.1mm
サブウーファー用端末
PL3MK2
オープン価格(10個1組) UPC:050644144967
46.5mm
接合部分には6カットのスリットを施しより大きな接触面積を確保。
同時に強固な圧着を実現しました。
24金メッキを使用し、経年変化及び腐食防止でより確かな伝送を保証。
半田付けで接続願います。
17
φ7.0mm(内径)
φ15.0mm
SPEAKER CABLE
φ3.5mm
OMC-4CL
オープン価格 UPC:050644287039
※75m巻き ・切り売り受注不可
芯径:φ2.5mm
φ11.5mm
φ2.8mm
S14-4CL
オープン価格 UPC:050644286995
※150m巻き ・ 切り売り受注不可
芯径:φ2.0mm
φ8.5mm
φ2.1mm
S16-4CL
オープン価格 UPC:050644287015
※150m巻き ・ 切り売り受注不可
芯径:φ1.3mm
φ7.0mm
■長い引き回しでも減衰を抑える4芯構造
■自立スタンド付きのリー
■電磁波の発生を抑える4芯構造を採用することで、長い引き回
ルが入ったオリジナルパッ
しでも信号レベルの減衰を低減。
クリアでダイナミックなサウンド
ケージ。箱からリールを出す
を再現します。
また設置現場での引き回しやすさを配慮し低摩擦
ことなく、
ケーブルが引き出
タイプを採用。耐久性、柔軟性に優れ経年変化に強い外部被
せるため、施工現場での取
膜、デュラフレック
り扱いが容易です。
スジャケット採用。
(OMC-4CLのみ)
DATA CABLE
DS350-C5E-PUR(紫)
オープン価格 UPC:050644270987
DS350-C5E-TAN (緑)
オープン価格 UPC:050644270970
DS350-C5E-GRY (グレー)
オープン価格 UPC:050644270994
※各300m巻き ・ 切り売り受注不可
φ5.5mm
※オープン価格の商品は希望小売価格を定めていません
18
〒5 7 2 -8 5 4 0 大阪府寝屋川市日新 町 2 - 1
お取扱店
●〈 お問い合わせは 〉オンキヨーコールセンター
T E L : 0 5 0 - 3 1 6 1 - 9 5 5 5 受 付 時 間:平日9:3 0 ∼ 1 7:3 0( 土・日・祝日・会 社 休日除く)
郵 便:〒5 7 2 - 8 5 4 0 大 阪 府 寝 屋 川 市日新 町 2 - 1オンキヨー株 式 会 社コールセンター
●アフターサービスの申 込は購 入 店または弊 社サービス拠 点 へ 。
http://www.jp.onkyo.com/support/supp_d05.htm
● 設 置する天 井または壁 の 強 度が 不 足している場 合 、製 品が 落 下する恐れがありますので、
必ず販 売 特 約 店 へ 取り付け施 行を依 頼して下さい。
● 外 観・定 格・仕 様は予 告なく変 更する場 合があります。
● 撮 影・印 刷 の 条 件により、掲 載 製 品 の 色 調が 実 物と異なることがあります。
注意
正しく安全にお使いいただくため、
ご使用の前に必ず「取扱説明書」
をよくお読みください。水、湿気、湯気、ほこり、油煙等の多い場所に
設置しないでください。感電、故障などの原因となることがあります。
このカタログの記載内容は2007年3月現在のものです。
このカタログは環境に配慮した植物性大豆インキを使用しています。
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
