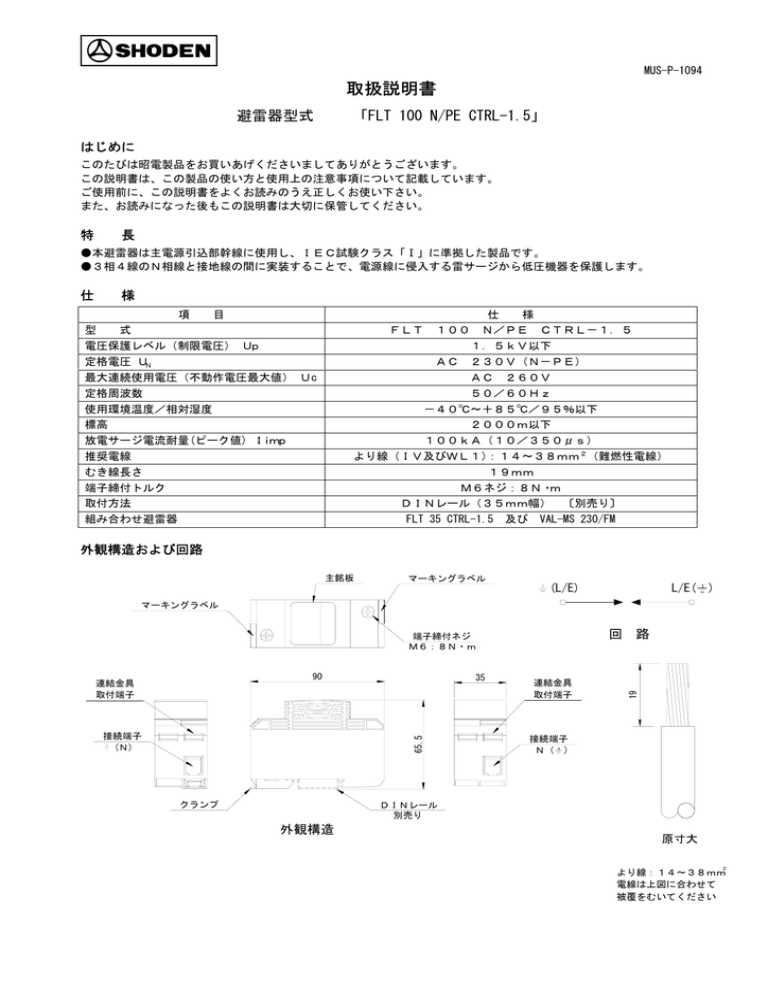

取扱説明書

取扱説明書
MUS-P-1094
取扱説明書
避雷器型式
「FLT 100 N/PE CTRL-1.5」
はじめに
このたびは昭電製品をお買いあげくださいましてありがとうございます。
この説明書は、この製品の使い方と使用上の注意事項について記載しています。
ご使用前に、この説明書をよくお読みのうえ正しくお使い下さい。
また、お読みになった後もこの説明書は大切に保管してください。
特
長
●本避雷器は主電源引込部幹線に使用し、IEC試験クラス「Ⅰ」に準拠した製品です。
●3相4線のN相線と接地線の間に実装することで、電源線に侵入する雷サージから低圧機器を保護します。
仕
様
項
目
型
式
電圧保護レベル(制限電圧) Up
定格電圧 UN
最大連続使用電圧(不動作電圧最大値) Uc
定格周波数
使用環境温度/相対湿度
標高
放電サージ電流耐量(ピーク値) Iimp
推奨電線
むき線長さ
端子締付トルク
取付方法
組み合わせ避雷器
仕
様
N/PE CTRL-1.5
1.5kV以下
AC 230V(N-PE)
AC 260V
50/60Hz
-40℃~+85℃/95%以下
2000m以下
100kA(10/350μs)
より線(IV及びWL1):14~38mm2(難燃性電線)
19mm
M6ネジ:8N・m
DINレール(35mm幅) 〔別売り〕
FLT 35 CTRL-1.5 及び VAL-MS 230/FM
FLT
100
外観構造および回路
主銘板 マーキングラベル (L/E)
L/E( )
マーキングラベル
90
連結金具
取付端子
65.5
接続端子
(N)
35
クランプ
連結金具 取付端子 路
19
回
端子締付ネジ M6:8N・m
接続端子 N( )
DINレール 別売り
外観構造
原寸大
2
より線:14~38mm
電線は上図に合わせて
被覆をむいてください
取り付け、取り外し方法
②
④
①
③
接続例
●三相4線に1個使用し、FLT 35 CTRL-0.9及びVAL-MS 230/FMと合わせて使用してください。
●避雷器への配線は適用範囲内の電線を使用してください。
●保護対象の電源機器と避雷器の接地線は必ず接続してください。
(等電位ボンディング接地)
FLT 35 CTRL-0.9
FLT 100 N/PE CTRL-1.5
VAL-MS 230/FM 三相4線
AC 200V
U
電
源
機
器
V
W
N
E
E
等電位ボンディング接地
注意
ここに書かれた注意事項は、人や機器への事故や障害を未然に防ぐためのものです。いずれも安全にお使いいただく
ための重要な内容ですから、必ずお守りください。
【取付上の注意】
避雷器を取り付ける場合は下記の注意事項を必ずお守りください。
●避雷器の取り付けは有資格者が行ってください。
●端子締付ネジは規定トルク値で確実に締め付けてください。
【使用上の注意事項】
●最大連続使用電圧以上の電圧回路に使用しないでください。故障の原因になります。
●通電中に端子締付ネジや接続端子に触れないでください。感電事故の原因になります。
●分解や改造をしないでください。故障やけがの原因になります。分解や改造を行った場合の故障やケガについては
一切責任を負いかねます。
