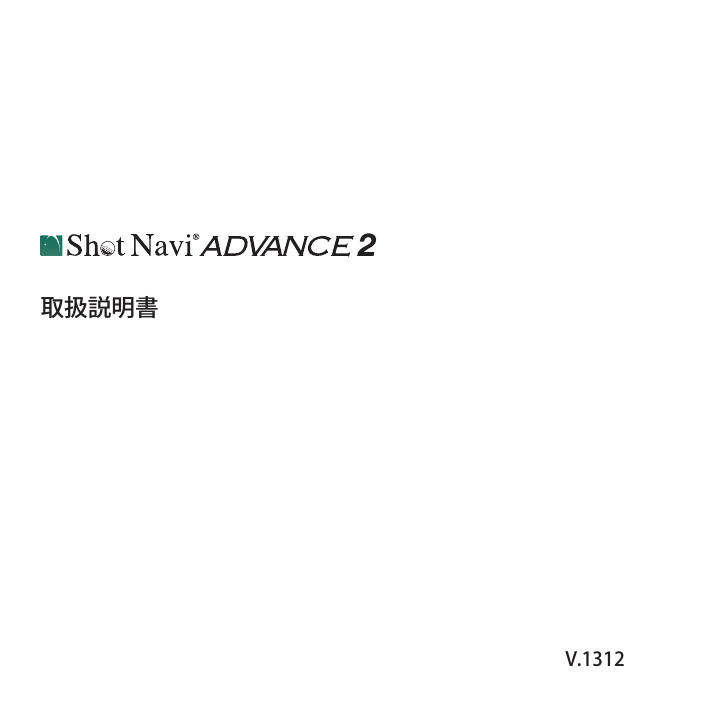

取扱説明書
V.1312
はじめに
この度は Shot Navi ADVANCE 2 をお買い上げいただきまして、誠に
ありがとうございます。ご使用になる前に必ず本取扱説明書をよく
お読みになり、正しい使用法で末永くご愛用ください。特に「安全
にご使用いただくために」
・
「ご使用上の注意」は必ずご覧ください。
お読みになった後はいつでも見られるように大切に保管をしてくだ
さい。本取扱説明書の最新版は当社ホームページでご覧頂けます。
また、本取扱説明書を無断で転載することは禁じています。
セット内容
Shot Navi ADVANCE 2 本体
取扱説明書
AC アダプターは右の図
のようにプラグ部をA
Cアダプター本体にス
ライドするように差し
込んでからご使用下さ
い。
AC アダプター
USB ケーブル
目次
ご使用になる前に
P6
安全にご使用いただくために
ナビを使う
P8
ご使用上の注意
P19
操作メニューの表示
P10
製品概要
P20
レイアウトナビ
P11
電源のオン・オフ
P21
ハザードアイコン
P12
充電をする
P22
シンプルナビ
P23
測量・編集画面
P24
スコア入力
P25
地点登録と飛距離計測
P26
プレー履歴
P27
GPS 計測の特性
P28
GPS の特性
ご使用方法
P13
Shot Navi ADVANCE2 の特徴
P14
ゴルフ場で使用する
P15
ゴルフ場を検索する(自動検索)
P16
ゴルフ場を検索する(手動検索)
P17
ナビ画面の種類
P18
画面アイコン
その他
P29
設定
P30
設定 / Page 1
表示ハザード選択 / 自動ホール移動 /
オートズーム / 距離単位 / ナビ基準 /
自動ナビ画面復帰時間 /
バックライト点灯 ( 時間)/ 自動スリープ
P32
設定 / Page 2
GPS ステータス / ソフトウェア情報 /
クレジット
P33
データ更新と確認
P34
主な仕様
P35
故障かな?と思ったら
P37
アフターサービス
P38
保証規定
お問い合わせ先
保証書
安全にご使用いただくために
本製品をご使用の前に、
この「安全にご使用いただくために」を必ずお読みください。誤っ
た使い方をすると火災、爆発、感電などの事故につながる可能性があります。事故を未然
に防ぐためにも下記の注意事項は必ず守ってください。
安全のための注意事項を守る
本取扱説明書に記載されている注意事項は必ず守ってください。
定期的に点検をする
本体裏面の USB カバーが緩くなっていないか、もしくは紛失していないかご確認ください。
異常が発生した時は
本製品に異常(破損・発煙・異臭・異音など)を感じた場合はすぐに電源をお切りください。
充電中の場合はすぐに USB ケーブルを抜いてください。その後当社お客様サービスセン
ターにご連絡ください。
・異常が発生した場合むやみに触ると危険ですので、十分にご注意ください。
・お客様ご自身での修理は絶対に行わないでください。
正常に動作しなくなった場合
正常に動作しなくなった場合は、本取扱説明書の「故障かな?と思ったら」をご参照くだ
さい。それでも問題が解決しない場合は当社お客様サービスセンターにご連絡ください。
6
警告表示の意味
下記警告表示は想定される内容を区分して説明しています。
危険
この表示の注意事項を守らないと死亡や重傷などの事故の原因に
なったり、多大な損害を与える可能性があります。
警告
この表示の注意事項を守らないと火災や感電などで死亡や大けがな
どの人身事故の原因となる可能性があります。
注意
この表示の注意事項を守らないと感電やその他事故により、けがや
周囲の物に損害を与える可能性があります。
注意を喚起する記号
感電
禁止
火災
改造
水害
温度
7
ご使用上の注意
必ずお読みいただき、内容を守ってご使用ください
充電する際は、本製品付属の AC アダプターまたは USB ケーブルをご使用くださ
い。それ以外の機器を使用すると火災や感電、故障の原因となります。なお、本
製品付属の AC アダプターは日本国内の家庭用電源(AC100V)専用ですので、海
外などの異なる電圧ではご使用にならないでください。
製品本体に異物混入・浸水・発煙・異臭などの異常な状態でご使用を続けられま
すと発火や故障の原因となりますのですぐに電原を切って、ご使用をお止めにな
り修理をご依頼ください。
AC アダプターのコードに傷がついたり、本体が異常に発熱した場合はすぐに電源
を切りご使用をお止めください。そのままご使用になられると、発火や感電の原
因となります。
心臓ペースメーカー等の医療機器をご使用のお客様はご使用の医療機器製造者や
担当医師にご相談の上ご使用ください。
本製品は防雨型設計ですが完全防水ではありません。水につけたり、長時間濡れ
8
た状態で放置すると故障の原因となります。
ご使用中にめまい・吐き気など体に異常を感じたら直ちにご使用を中止してくだ
さい。その後も症状が続く場合は医師の診察を受けてください。
お客様ご自身での本製品および付属品の分解・修理は絶対に行わないでください。
感電や故障の原因となります。さらに保証の対象外にもなりますので、不具合・
異常がある場合は当社お客様サービスセンターにご連絡ください。 ゴルフカート運転中は本製品をご使用にならないでください。思わぬ事故の原因
となります。
病院や航空機内など電子機器の使用が制限または禁止されている場所でのご使用
はお避けください。重大な事故の原因となる場合があります。
本製品を火中に投下したり、極端な温度条件下での使用・充電・放置はしないで
ください。故障の原因となります。
ぶつけたり、
落下させるなど強い衝撃を与えないでください。
故障の原因となります。
強い力でタッチパネルを操作しないでください。破損の原因となります。
シンナー・ベンジン・アルコールなどで本体を拭かないでください。表面を痛め
たり、変形する原因となります。
本製品にゴムやビニールを長時間接触させたまま放置しないでください。表面を
痛めたり、変質する場合があります。
本製品を直接日光が当たる場所や高温・低温な場所(車に入れたままのキャディ
バッグの中など)に長時間放置しないでください。
9
はじめに
製品概要
⑤
①
②
③
④
1.GPS アンテナ
3.メインボタン(電源ボタン)
超高感度・高性能の最先端 DGPS チップを採用。
安定した GPS 測定を行います。
電源の On / Off、操作メニューの表示等を行います。
2.3 インチカラータッチパネル液晶
日差しの中でもよく見える高透過 3 インチカラー液
晶。タッチパネルで感覚的に操作ができます。
4.USB コネクタ(USB カバー)
本製品の充電やデータ更新を行います。
5.LED ランプ
充電状態や端末のスリープ状態などに点灯し
ます。
10
電源のオン・オフ
電源を入れる
メインボタンを押して電源を入れます。
電源を入れるとオープニング画面が表示され、メニュー画面
が表示されます。
電源を切る
電源メニューから電源を切る方法
1.電源が入っている状態で、メインボタンを3秒間長
押しします。
2.電源メニューが表示されるので、
「電源オフ」をタッ
チします。
メインボタンにより電源を切る方法(強制電源オフ)
メインボタンを8秒以上長押しすると、確認画面なしで
電源をオフします。
端末の操作ができなくなり、強制的に電源を切る場合に
は、こちらの方法をお試しください。
スリープ
電源メニューからスリープを選択します。
スリープとは、端末の電源を落とさずに、最小の電力消費で
待機状態になることをいいます。
スリープ中は端末上部の LED が2秒間隔で点滅します。
スリープ状態から復帰するにはメインボタンを押してくださ
い。スリープに入った画面から動作が再開されます。
長時間ご使用にならない場合は、スリープを使わずに電源を
お切りください。
11
充電をする
本体裏面の USB カバーを外し付属の AC アダ
プターまたは USB ケーブルを差し込み充電を
行います。
バッテリーの残量表示
バッテリーが満タンです
バッテリー残量が十分あります
バッテリー残量が半分位です
バッテリー残量がわずかです
まもなく電源が切れます
バッテリーを充電中です
充電中は端末上部の LED が赤く点灯します。
終了すると点灯が緑に変わります。
バ ッ テ リ ー の
残 量 表 示 警 告
本製品は、付属の AC アダプターで約4時間、
パソコンの USB 接続では約6時間でフル充電 こ の 警 告 画 面 が 出 て し ば ら く す る と、
が出来ます。パソコンの USB ハブをご使用に バッテリー残量が無くなり、動作が終了
なられると電力不足で十分に充電や動作がで しますのでご注意ください。
きない場合があります。必ずパソコン本体の
USB 端子に直接接続してください。
※バッテリーの持続時間はご使用方法や GPS 受信環境により異なります。バックライトを常時点灯させて
使用すると約 10 時間、自動バックライトオフ設定を使用すると約 12 時間の連続使用が可能です。
※充電には付属の AC アダプターまたは USB ケーブルをご使用ください。
バッテリーが完全に無い状態で充電を行うと最初の数分間は LED および本体の電源が入らない場合
があります。また、画面が点いていても LED が赤く点灯している場合は充電を行っています。
12
はじめに
Shot
Navi ADVANCE 2 の特徴
本製品は高性能でもシンプルさを追求した GPS ゴルフナビゲーターです。従来の文字だ
けでのナビでは実現できなかった表現をシンプルな使い勝手で実現。さらに高機能な使
い方もサポートし幅広いゴルファーに向けた製品となっています。
タッチパネル
シンプルで直感的な操作性でコース内の情報をいつでも簡単か
つ詳細に知ることができます。
1つの画面に全ての情報を
コースレイアウト+ハザードを1つの画面で同時に表示。知り
たい場所までの距離と位置が一目で把握できるのでコース戦略
も素早く判断できます。詳しくは P17 へ
全国のゴルフ場から自動で検索
本製品には全国のゴルフ場の 100%(国内 9H 以上、2,000yds 以上
のゴルフ場を対象 ) のデータが収録されており、現在位置から自
動的に該当ゴルフ場を検索します。
自動ホール検出・移動機能
本製品ではホールを移動すると自動的にホールの切替えを検出し
ユーザーに通知、自動的にホールを切替えます。詳しくは P30 へ
コースレイアウトを思いのままに
コースレイアウトを思いのままに拡大・縮小して閲覧したり、
任意の3点間の距離を計測することが可能。さらにピンポジショ
ンの設定も可能です。詳しくは P17, P23 へ
13
ゴルフ場で使用する
本体の電源を入れる
GPS を測位しやすくするために、ゴルフ場で電源を入れる際は上空が開けた場所で電源を
入れてください。なお、前回のご利用からお時間が経っている場合などでは、GPS 測位が
行えるまで、数分かかる場合がございます。GPS 測位が行えるまで、しばらく待ってから
お使いください。
メニュー画面
ソフトウェアの起動が完了すると、ゴルフナビのメニュー
画面が表示されます。
GPS 検索
ゴルフ場検索
GPS を 利 用 し て 現 在 位 置
目的のゴルフ場を手動で
からゴルフ場を検索しま
検 索 で き ま す。 都 道 府 県
す。詳しくは P15 へ
名などからゴルフ場を 検
索します。
詳しくは P16 へ
プレー履歴
設定
プレーの記録(スコアや地
省電力設定やナビの表示
点情報)を残したゴルフ場
などに関する各種設定が
のプレー履歴一覧を表示
行えます。詳しくは P29 へ
します。詳しくは P 26 へ
14
はじめに
ゴルフ場を検索する
自動検索
GPS 検索を選択すると、GPS で現在位置を測位し、
収録されているデータから該当ゴルフ場を検出します。
※電源を入れた直後などは GPS を受信するのにしばら
く時間がかかる場合があります。GPS 測位ができてい
ない状態では自動検索が行えません。その場合はなる
べく上空が開けた場所で立ち止まり、GPS を受信する
のをお待ちください。
※ GPS 検索ができない場合は、場所を移動して再度
GPS 検索するか、ゴルフ場検索で該当ゴルフ場を手動
で検索してください。
GPS 検索で現在地周辺のゴルフ場の候補が表示されま
す。該当ゴルフ場名にタッチして、ゴルフ場を確定し
てください。その後プレー開始コースを選択してくだ
さい。
15
ゴルフ場を検索する
手動検索
手動でゴルフ場を検索する場合は「ゴルフ場検索」をタッ
チします。その後、エリア → 都道府県 → 五十音さくいん
→ ゴルフ場名 → コースの順で検索します。
GPS 情報を使ったナビを利用
しないでコースのレイアウト
などを確認・閲覧したい場合
は「プレビュー」モードを選
択してください。
「ゴルフナビ」モードへの切替
えは一旦メニュー画面にお戻
ナビ開始前に起動モードを
選択します
りになり、再度該当ゴルフ場
を検索して「ゴルフナビ」を
選択してください。
ホールを変更する場合は P19 のホール変更をご覧ください。
当社のホームページ上でオリジナルのナビデータを作成し
て本体の mydata フォルダ内に保存するとマイデータとし
てゴルフ場を登録する事ができます。マイデータのあるゴ
ルフ場はゴルフ場名の横に☆印が付きます。
マイデータの作成方法等はショットナビの HP をご覧くだ
さい。 http://shotnavi.jp/
16
はじめに
ナビ画面の種類
レイアウトナビ
シンプルナビ
測量・編集
ナビの基本画面です。現
グリーンのセンター・エッ
測量・編集ではホール内
在地からグリーンまでの
ジまでの残り距離だけを
の詳細を確認したり、任
距離をコースレイアウト
大きくシンプルに表示し
意の 3 点間の距離を調べ
と共に表示します。オー
ます。
ることができます。
トズーム機能がオンの場
2グリーンのホールでは、
また、『ピンポジ』ボタン
合は、現在地点に応じて
左右のグリーンまでの距
を押して当日のピンポジ
自動で地図が拡大・縮小
離を同時に表示するので、
ションを登録することも
しスクロールします。
グリーンの切替えが必要
可能です。
ありません。
17
画面アイコン
画面に表示されるアイコン
1グリーン
左グリーン
右グリーン
センター
エッジ
強 中 未測位
アンテナは GPS の受信状況を表示します。
満 中 空 充電中 バッテリーの残量・ステータスを表示します。
時計を表示するにはこのアイコンにタッ
チしてください。
P マークはプレビュー中(GPS
ナ ビ な し ) に、N マ ー ク は
GPS ナビ中であること表示し
ます。
同心円表示を切替えます。
アイコンをタッチする毎に、1段階→2
段階→表示なし と表示を切替えます。
(左の画面は 1 段階表示の例です)
現在地を示すアイコンです。プレビュー
中ではティーインググラウンド付近で表
示されます。
18
はじめに
ナビを使う
操作メニューの表示
本製品では、ナビ画面や機能の切り替えは『操作メニュー』より行います。
『操作メニュー』はメインボタンを押すと表示されます。
地点登録 現在地点を登録します。
測量・編集 測量・編集画面に移動します。
スコア スコア入力画面に移動します。
シンプル シンプルナビ画面に移動します。
ホール変更 ホール選択画面を表示します。
メニューへ メニュー画面に移動します。
ホール変更
操作メニューより『ホール変更』を選択すると、『ホール選択』ウ
インドウが表示されます。変更したいホール番号にタッチしてホー
ルを変更します。コースを変更したい場合は『コース選択』にタッ
チしてから希望のコースを選択してください。
19
ナビを使う
レイアウトナビ
コースレイアウトにはハザード等の目標物の位
左右グリーンの切替え
(2グリーンの場合)
置と自分の現在地が
アイコンで表示されま
す。右の距離表示エリアには設定により表示対
象となっているハザード・目標物までの距離が
表示されます。表示したいハザードの種類と基
準となる距離は設定画面で変更できます。
オートズーム機能
設定画面にてオートズー
ム機能を ” する ” にする
と、現在地とグリーンの
目 標 ま で の 位 置 関 係 を、
自動的に一定の割合で
ズームして表示します。
オフにすると、ホール全
体画像を表示します。設
定画面より機能のオン・
飛距離表示
(地点登録後)
地点登録・飛距離
オフが行えます。
オートズームオン
操作メニューの「地点登録」を選択すると地点登録が行えます。
地点登録を行うと右下に飛距離直前の地点登録箇所からの距離)
20
が表示されます。
はじめに
ナビを使う
ハザードアイコン
ナビ画面では下記のハザードが表示されます。個別のハザード表示のオン・オフは設
定『表示ハザード選択』で設定が行えます。
バンカー手前
バンカー奥
ガードバンカー
ハザード手前
ハザード奥
池・クリーク手前
池・クリーク奥
池・クリーク
木・林手前
木・林奥
目標
木
OB
ドッグレッグ
その他
21
ナビを使う
シンプルナビ
シンプルナビではグリーンセ
ンター・エッジまでの距離を
大きな文字で表示します。
1グリーンの場合はより大き
な文字表示で、2グリーンの
場合は、左右グリーンまでの
距離を同時表示します。
ナビ中は左右のグリーンを切
替えること無く、ご使用いた
だくことが可能です。
レイアウトナビ画面に戻る場
1グリーンの表示
2グリーンの表示
合は、『操作メニュー』より
『ナビ』ボタンを
タッチして切替え
てください。
22
測量・編集画面
メインボタンを押して表示される操作メニューから『測量・編集』を選択します。
『測量』と『編集』は画面右上のボタンで切替えます。
編集画面
編集画面では、登録した地点の削除(直前の地点)や任意の場所
の地点の登録が行えます。
地点の削除方法
『削除』ボタンをタッチします。直前の地点データの削除が行えま
す。
地点の追加
ホールレイアウト上で地点を登録したい箇所をタッチします。
「+」
マークが表示されますので、その地点で登録する場合には『追加』
ボタンをタッチします。
測量画面
測量画面では、任意の地点からのグリーンまでなどの3点計測を
行えます。
中点(刻み地点)の指定方法
中点ボタンが選択されている状態で、中点を設定したい箇所をタッチし
ます。タッチするごとにその点が中点と設定され距離が測量されます。
始点(開始地点)の指定方法
始点ボタンが選択されている状態で、始点を設定したい箇所をタッチし
ます。タッチするごとにその点が始点と設定され距離が測量されます。
23
スコア入力
スコア入力
ナビ画面で操作メニューより、『スコア』を選択すると各
ホールのスコアを入力することが出来ます。
スコアとパット数を入力する時は上下の三角にタッチを
して数字の増減を行ってください。入力するホールを変
更する場合は、「前ホール」・「次ホール」をタッチすると
ホールを変更できます。また、地点情報を削除しても
” スコア " 情報は削除(修正)されません。これは意図的
な地点削除によりスコアが一致しなくなることを考慮し
た仕様になっています。
スコアカード
スコア入力画面の『スコアカード』をタッチするとスコ
アカードが表示されます。
スコアカードでは、地点登録して飛距離を計測した場合
には、1打目の飛距離も表示されます。
ホールのスコア行をタッチすることで、そのホールのス
コア入力画面に移動します。
24
はじめに
地点登録と飛距離計測
本製品ではプレー中のショットの地点を記録することができます。地点の登録は GPS 計
測による位置の登録と、測量・編集画面で任意の地点の登録が行えます。
GPS による地点登録
GPS ナビ中に操作メニューより『地点登録』をタッチすると、
現在地点を登録することができます。GPS ナビ中で GPS 測位
ができていない場合は、地点の登録は行えません。
実際の位置以外の場所の地点登録をする場合は、測量・編集画
面より地点の登録・削除が行えます。
編集画面による地点登録
任意の地点を登録・追加
す る。 測 量・ 編 集 画 面 に
移動し、地点登録を行い
たい場所をタッチすると、
「+」マークが移動します。
「追加」ボタンを押すと
「+」で表示されている場
所が登録されます。
地点の削除
登録した地点を削除する。
測 量・ 編 集 画 面 に 入 り、
削 除 ボ タ ン を 押 す と、 直
前の地点データを削除し
ま す。 一 旦 削 除 す る と 戻
せ ま せ ん の で、 ご 注 意 く
ださい。
スコアとの連動に関して
スコアは地点登録数に合わせてカウントアップされていき
ますが、地点データを削除した場合は、削除に応じてスコ
アは減算されません。ご注意ください。
25
プレー履歴
プ レ ー 履 歴 を 参 照 す る に は、
メニュー画面のプレー履歴を
タッチしてください。
保存されているプレー履歴の
一覧が表示されます。
プレー履歴はコース単位(9H
単位)で保存されています。
※ピンポジションのみ登録し
た場合も保存されます。
コースを選択するとそのデー
タを閲覧、もしくは削除する
ことができます。
プレー履歴(ゴースト)
は青いラインで見るこ
と が 出 来 ま す。 赤 い 線
で現在のプレー履歴が
表 示 さ れ る の で、 以 前
のプレーの軌跡を参考
にコース戦略が立てら
れます。
プレー履歴を閲覧し、その履
歴に地点登録がある場合、過
ゴーストを表示する場
去のプレーが右の画面のよう
合はスコア情報は引き
な青い点とラインで表示され
継 が れ ま せ ん。 引 き 継
ます。
26
ぐ場合はゴースト表示
を『 し な い 』 を 選 択 し
てください。
GPS 計測の特性
GPS 衛星の捕捉に関して
本製品は GPS を用いた距離計測器です。電源投入後すぐに GPS
衛星を捕らえられず、ただちに計測できない場合がございます。
通常 GPS 衛星の捕捉まで1分程度で行えますが、電源投入時の
340Y
325Y
場所や環境などにより、より多くの時間を必要とする場合がご
ざいます。その場合、上空が開けた場所に立ち止まり、計測を
行ってみてください。
距離計測方法
本製品は目標までの距離を水平直線距離で計測します。した
がって、ドッグレッグホール・高低差の多いホールなどではゴ
図1
ルフ場の表示距離よりも短く表示される場合があります。
高低差
図2
水平距離
※上の図 2 のように高
※左の図 1 で黄色い点線は花道ルート、赤い線は GPS が計測
する直線距離です。図のような緩やかなカーブでもゴルフ場
のヤーデージ表示と 15Y 程、異なる場合があります。
計測およびデータ精度に関して
低差を含まない水平距
本製品の端末自体の GPS の精度は概ね良環境下で誤差3ヤード
離 の み を 計 測 し ま す。
以下の精度で計測できます。また、地図データに関しては、地
レーザー式タイプの計
点の情報で平均5ヤード程度の誤差がございます。レイアウト
測器とは表示される距
データに関してはそのレイアウトデータの取得時期や環境要因
離が異なります。
により、必ずしも一致しない場合がございます。
27
GPS の特性
ゴルフ場ヤーデージとの違い
本製品は水平距離で目標までの距離を計測しております。そのため、打ち下ろしのホー
ルなどでは高低差があるため、ゴルフ場の距離表示とは異なる場合がございます。また、
ゴルフ場が提示するヤーデージは設計者が定めた攻略ルート(IP) を経由した距離となっ
ているため、本製品の距離表示とは異なる場合がございます。
グリーンのセンター・エッジ
グリーンセンターやエッジ地点の特定につきましては、センターは俯瞰図で見るおおよ
その中心、エッジは花道からの攻略ルートでのグリーンの端を原則としています。トー
ナメント競技などで厳密に特定したものとは異なる場合があります。
※トーナメント競技等では池やバンカーの上、あるいは花道とは全く異なる方向の端や、
グリーンの端から何ヤードも外側がエッジとなっている場合もありますが、一般プレー
ヤーには分かり難いため、花道ルートを原則としています。
計測場所の環境が与える影響
ご使用になる環境によって計測結果が不安定になる場合がございます。
■ 人体や樹木など衛星からの電波を遮る障害物がある場合
■ 高圧線など強い電磁波などを発する施設の近くでの使用
■ 本製品や他の電子機器などを2台以上近づけての使用。2台以上
を同じ組で使用する場合はなるべく2〜3メートル以上離してご
使用ください)
28
設定
設定ではナビ中の動作や画面に関する設定を行うことができます。
メニュー画面
ナビ画面
設定画面への移動は、メニュー画面の「設定」もしくはホール選択画面の「設
定」より行うことができます。
29
設定 / Page 1
1. 表示ハザード選択
ナビ画面に表示される
1
ハザードや目標を設定
2
します。対応するハザー
3
ドのアイコンをタッチ
4
5
す る ご と に オ ン・ オ フ
6
が 切 替 わ り ま す。 表 示
7
しないハザードは "OFF"
8
に設定します。
2. 自動ホール移動
自動ホール移動はユーザに代わって自動的にホール
を検出し自動でホールを切替えます。ホール切替場
所を検出すると切替えキャンセルの表示が数秒表示
されます。この間にキャンセルを押すとホールの変
更をキャンセルできます。グリーン付近などでホー
ルを切替えたく無い場合は、
「キャンセル」を押して
ください。何もしない場合には、表示時間経過後自
動でホールを切替えます。キャンセルした後にホー
ルを切替える場合はナビ画面左上のホール番号に
タッチしてホールを手動で切替えてください。
30
3. オートズーム
4. 距離単位
表示する距離を ” ヤード ” か ” メー
トル ” を選択できます。
6. 自動ナビ画面復帰時間
測量・編集画面からナビモードへ
自動で復帰するまでの時間を設定
オートズームを ” する ” に設定すると、ナ
ビモードの画面で現在地から先のレイア
ウトが自動的に拡大されて表示されます。
します。
7. バックライト点灯 ( 時間 )
一定時間操作しないで設定時間が
経過したときにバックライトを最
5. ナビ基準
ナビ基準で設定した
距離を中心にハザー
小にする設定です。
8. 自動スリープ
ド情報を表示します。
一定時間経過後スリープ状態に移行
ハザード数が少ない
します。GPS には電源が供給されて
場合は表示されてい
いるため、復帰後すぐに GPS 測位
るハザードの中心が
が行えます。ただし、電源は通常使
ナビ基準値になりま
用時よりも少なくなってはおります
す。 通 過 し た ハ ザ ー
が消費されておりますので、長時間
ドの表示は消えます。
使用しない場合は電源をオフにして
ご利用ください。
31
設定 / Page2
1.GPS ステータス
現在地の緯度経度、捕捉している衛星の数、
1
現在時刻が確認できます。
2
3
2. ソフトウェア情報
ゴルフ場の索引データの作成日時が確認
できます。
3. クレジット
本体収録のソフトウェアのクレジット情報です。
32
データ更新と確認
常時変化するゴルフ場の情報に対応するために随時ゴルフ場のデータを更新しておりま
す。当社ホームページではこれらの情報をご案内すると共に最新のより精度の高いデータ
や新規に追加されたゴルフ場のデータを配信しております。是非、ご活用ください。
データの更新情報は当社ホームページにて公開しております。
http://shotnavi.jp/
データ更新ページからデータの更新方法に従ってデータをダ
ウンロードしてください。
ゴルフ場選択時に、該当ゴルフ場のナビデータが作成され
た日付が表示されます。コースの改修などによりデータの
誤りや誤差を感じる場合、当社ホームページを参照し表示
されている日付以降の該当ゴルフ場の更新データが無いか
ご確認ください。また、ゴルフ場のコース改修などにより、
データが未対応である場合には、当社お客様サービスセン
ターまでご連絡ください。
ナビデータと同様にソフトウェアとゴルフ場検索用データ
も更新される場合がございます。新しい更新情報が無いか
当社ホームページをご参照ください。
ゴルフ場検索用データの作成日付は左図の Index Created
の日付になります。ゴルフ場検索用データには新規追加さ
れたゴルフ場や名称変更になったゴルフ場などの情報が含
まれています。データの追加更新時には合わせてこちらも
更新されていることを確認してください。
33
主な仕様
外形寸法
61mm × 103mm × 18.9mm
重量
129g
ディスプレイ
タッチパネル/ 3 インチカラー液晶 240 × 400 ドット
バッテリー
リチウムイオンバッテリー
外部インターフェース miniUSB
防水
IPX7
フル充電時間
4 時間(AC アダプター)6 時間(PC 経由)
連続使用時間
11 時間
※ナビ中心の利用方法と編集モードを中心とした使い方により消費電力が
異なります。なお、ご使用によりバッテリーが劣化するため連続使用時間
は使用回数に応じて少なくなる場合がございます。
※本取扱説明書に記載されている機能や内容は、開発および販売当初のものです。仕様や機能等の内容
は、お客様のご要望や品質改善のため予告なく変更になる場合がございます。予めご了承下さい。
34
故障かな?と思ったら
電源が入らない
バッテリーの残量がない可能性があります。充電をしてから
再度電源をいれてみてください。
充電が出来ない
AC アダプター、USB ケーブルがしっかり差し込まれていま
すか?電池残量が極端に少なくなった場合、充電器を差して
も直ぐに LED ランプが点灯しない場合がございます。数分間
充電してみてください。
画面が急に暗くなる
バックライト点灯・自動スリープが設定されていると、一
定時間操作を行わなかった場合自動的に画面が暗くなった
り消えたりします。設定を確認してみてください。
液晶に常時点灯もしく 液晶画面は高精密な技術で製造されていますが、点灯しない点
は消えている点がある
や、常に点灯する点が現れる事がございます。故障ではありま
せんので、ご了承ください。
本 体 や AC ア ダ プ タ ー 本製品は常時グラフィカルにナビ機能を提供する製品のた
が温かい
め使用中や充電中は本体や AC アダプターが温かくなる場合
がございますが、故障ではございません。
35
故障かな?と思ったら
自動検索が出来ない
GPS は測位できていますか? GPS が測位できていない場合、
GPS を検索中の画面が表示されます。結果が無しと表示さ
れる場合にはゴルフ場を検索できるエリアの範囲外の可能
性があります。コース内やティーインググラウンドにお立
ちになり再度検索してみてください。
自動ホール移動が出来ない
設定項目の「自動ホール移動」はオンになっていますか?
また、本製品の自動検索機能は特定の場所を通過した場合
に切替わりますが、この場所を通過しなかった場合には自
動で切替わらない場合がございます。このような場合は手
動でホールを切替えてください。
距 離 表 示 が「ー ー ー」
GPS が測位できているか、現在地と選択されているホールが
や「999」になる
合っているかご確認ください。
距離表示が違う
現在地と選択されているホールが合っているかご確認くださ
い。また、ゴルフ場データに最新のものが公開されていない
かご確認の上、更新データがあれば更新してください。
正常に動作しない
メインボタンを長押し(8 秒以上)して本体の電源を一度落
としてから、再度電源を入れてみてください。
ナビの数字が変わらない
プレビューモードになっていませんか?画面下部にプレ
ビュー中のアイコンの表示がされていないかご確認ください。
36
アフターサービスについて
取扱説明書の注意に従った正常な使用状態で故障した場合は、お買い上げ後 1 年間は
無料で修理させていただきます。修理の必要性が生じた場合は、製品に保証書を添えて、
お買い上げ店にご持参ください。修理をご依頼される前に本取扱説明書の「故障かな?
と思ったら」
・当社お客様サービスセンター・製品ホームページをご活用ください。
当社は次の内容に従ってお客様にアフターサービスをご提供します。これらの規定に
同意いただいた上でアフターサービスをご依頼ください。
1修理・交換について
2修理をお断りする場合について
1.故障品と一緒に送られた物は、返却
1.不当な修理・分解・改造(ソフトウェ
いたしかねる場合がございます。お
客様が製品ご購入後に取り付けられ
た物品は取り外してからお送りくだ
さい。
ア)が行われた場合。
2.不十分な梱包により、輸送中に破損し
たと考えられる製品。
3.損傷が激しく、修理しても機能の保持
2.お送り頂いた製品は、当社の判断に
が困難であると当社が判断した場合。
より修理または交換の対応を行いま
4.記録媒体内の損傷したデータの復旧。
す。環境保護の観点から修理・交換
には再生部品を使用する事がござい
ます。
3.システムソフトウェア、ゴルフ場の
データなどをアップデートする場合
がございます。
4.製品本体の設定を変更する場合がご
ざいます。
3料金について
保証期間後の本体のアフターサービスは
有償になります。
詳しい金額は当社お客様サービスセン
ターまでお問い合わせください。
37
保証規定
1
取扱説明書の注意事項等に従った使
E. 異常な高温下(車のダッシュボード、トラン
用状態で保証期間内に故障した場合
ク、直射日光下等)及び、極低温下に放置したこ
には、お買い上げ後 1 年間は無料で
修理をいたします。
A. 無料修理をご依頼になる場合には、お買い
上げ店に商品と本書をご持参・ご提示いた
とによる故障
F. 使用中に生じたキズなどの外観上の変化
G. 消耗品及び付属品の交換
H. 保証書の提示がない場合及び必要事項(お買
い上げ年月日、お客様名、販売店名)の記入
だきお申し付けください。なお、持ち込み
がない場合、あるいは字句を書き換えられた
修理の対象商品を直接お客様サービスセン
場合
ターに送付した場合の送料等はお客様負担
となります。
B. お買い上げ店に無料修理をご依頼になれな
い場合には、お客様サービスセンターにご
相談ください。
2 保証期間内でも以下の場合は、有償
修理となります。
3
保証書は日本国内においてのみ有効で
す。保証書の再発行はいたしませんの
で大切に保管してください。
※ お客様にご記入いただいた個人情報(保証書
控)は保証期間内の無料修理対応及びその後
の安全点検活動のために利用させていただく
場合がございますので、ご了承ください。
A. 使用上の誤り及び不当な修理や改造による
故障及び損傷
B. お買い上げ後の輸送、落下などによる故障や損傷
C. 火災・地震・水害・落雷、その他天災地変、
※ この保証書によって、お客様の法律上の権利を
制限するものではありません。
異 常 電 圧、 指 定 外 の 使 用 電 源( 電 圧・ 周
波数)による故障及び損傷
D. 強いショック(落下、ひねり、つぶし等)
38
による故障
This Warranty shall be valid only within Japan.
For sale and use in Japan only.
Commercial use and rental prohibited.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
