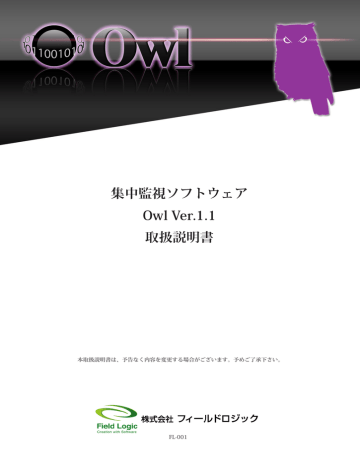

集中監視ソフトウェア
Owl Ver.1.1
取扱説明書
本取扱説明書は、予告なく内容を変更する場合がございます。予めご了承下さい。
FL-001
CONTENTS
Chapter1:Owl 画面構成
1-1 サイト監視画面・ ・・・・・・・・・・・・・・・・・・・・・・・・・・ 3
1-2 NEDO 画面・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4
1-3 レポート画面・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4
1-4 グラフ画面・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5
1-5 モニタ画面・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5
1-6 データ表示設定画面・ ・・・・・・・・・・・・・・・・・・・・・・・・ 6
Chapter2:基本操作
2-1 NEDO・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7
2-1-1 NEDO データ出力・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7
2-2 レポート・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9
2-2-1 データ形式変更・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9
2-2-2 表示日付変更・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9
2-2-3 印刷・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9
2-2-4 CSV 保存・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 10
2-3 グラフ・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 11
2-3-1 グラフ項目設定変更・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 11
2-4 設定・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 12
2-4-1 サイト監視画面上表示項目変更・ ・・・・・・・・・・・・・・・・・・・・・・・・・ 12
Chapter1:Owl 画面構成
~各画面の概略を述べます~
1-1 サイト監視画面
現在のシステム監視ステータスを確認する為の画面です。
尚、異常検知のステータス情報は以下に基づいております。
・ 「正常」…各サイトの設備運転、監視システムが正常
・ 「更新失敗」…Owl がデータサーバの各サイトデータにアクセス不可
・ 「サイト無更新」…各サイトのデータが 1 時間以上未更新
・ 「故障情報有」…各サイトのパワコンの通信電文に故障情報有
Page. 3
1-2 NEDO 画面
個別サイト選択時の NEDO 画面
複数サイト選択時の NEDO 画面
NEDO 提出用データを作成する画面です。
期間指定を指定してデータ出力できます。
1-3 レポート画面
計測値を印刷したり、CSV 形式にてデータを出力する為の画面です。
手動による項目の追加や削除が可能です。
Page. 4
1-4 グラフ画面
データをグラフで表示する画面です。
1-5 モニタ画面
計測・演算している全項目の瞬時値を表示する画面です。
Page. 5
1-6 データ表示設定画面
サイト監視画面に表示する項目を選択できます。
Page. 6
Chapter2:基本操作
~基本操作について述べます~
2-1 NEDO
2-1-1 NEDO データ出力
個別サイト選択の場合
①サイト上で
右クリックします。
②「NEDO 設定ツール」を選択します。
③必要情報を入力・設定して下さい。
④クリックします。
※※本
NEDO 設定ツールの詳しい取扱い方法に関しましては、
別紙の「NEDOTool 取扱説明書」をご参照下さい。
Page. 7
複数サイト選択の場合
②クリックします。
①
1サイト以上の
チェックボックスに
チェックを入れます。
③サイトがクリックされていなかった場合、
本メッセージが表示されます。
④報告対象期間を選択して下さい。
任意の期間を指定する場合は、期間チェックボックス
⑤クリックします。
にチェックを入れ、日付を指定して下さい。
⑥ NEDO データの保存場所を指定する様に求められるので、
任意の場所を指定し、データを出力して下さい。
Page. 8
2-2 レポート
2-2-1 データ形式変更
2-2-2 表示日付変更
2-2-3 印刷
個別サイト選択の場合
①サイト上で
②「レポート」を選択します。
右クリックします。
複数サイト選択の場合
②クリックします。
①
1サイト以上の
チェックボックスに
チェックを入れます。
③サイトがクリックされていなかった場合、
本メッセージが表示されます。
④日別、月別、年別から選択出来ます。
⑥現在指定されているデータ形式、
日付でデータが印刷されます。
⑤日付が選択出来ます。
Page. 9
2-2-4 CSV 保存
個別サイト選択の場合
②「レポート」を選択します。
①サイト上で
右クリックします。
複数サイト選択の場合
①
②クリックします。
1サイト以上の
チェックボックスに
チェックを入れます。
③サイトがクリックされていなかった場合、
本メッセージが表示されます。
④クリックします。
⑤レポートに設定されている項目を
選択するか、計測全チャンネルを
⑥クリックします。
選択するか、チェックを入れて下さい。
Page. 10
2-3 グラフ
2-3-1 グラフ項目設定変更
個別サイト選択の場合
②「グラフ」を選択します。
①サイト上で
右クリックします。
複数サイト選択の場合
①
②クリックします。
1サイト以上の
チェックボックスに
チェックを入れます。
③サイトがクリックされていなかった場合、
本メッセージが表示されます。
④下記に選択されている、グラフ表示されている項目を
変更します。
⑤クリックします。
Page. 11
2-4 設定
2-4-1 サイト監視画面上表示項目変更
個別サイト選択の場合
②「データ設定」を選択します。
①サイト上で
右クリックします。
複数サイト選択の場合
①
②
クリックします。
1サイト以上の
チェックボックスに
チェックを入れます。
③サイトがクリックされていなかった場合、
本メッセージが表示されます。
④サイト監視画面上で表示されている計測項目の内、変更したい項目の現在選択されている項目を
プルダウンより他の項目に変更し、OK ボタンで保存します。
Page. 12
