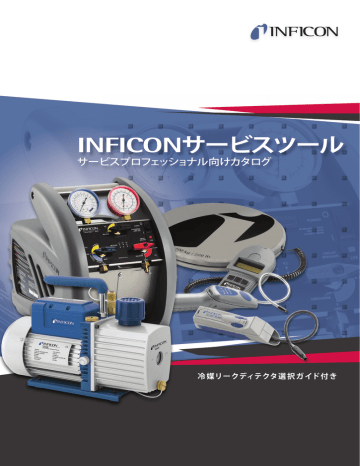

INFICONサービスツール
サービスプロフェッショナル向けカタログ
冷 媒リークディテクタ選 択 ガイド 付 き
D-TEK Select
®
冷媒漏れ検知器
画期的な赤外線テクノ口ジーの
採用で、感度・選択性がアップ、
より長寿命に。
機能慨要
■
■
■
■
■
■
■
■
■
■
世界初の高精度、高感度で信頼性の高いコードレス冷媒漏れ検
知器である初代D-TEKは、
この分野に革命を起こしました。今、
この技術のリーダーシップを基盤に、D-TEKセレクトが誕生しまし
た。
この次世代の冷媒漏れ検知器は画期的な赤外線吸収検知セ
ルの採用により、あらゆる冷媒をーーしかも冷媒だけを選択的
に一一極めて高感度に検出することができます。D-TEKセレクト
は、何回使用しても、常に正確で信頼性の高い感度が得られ、最
近の混合冷媒でも確実に検出できます。何よりのメリッ卜として、
この検出セルは約800時間も使用することができます。
これは初
代D-TEKセンサーの寿命の約10倍にも及びます。
このため維持コ
ストが安価になり、現場の生産性が向上します。
■
感
度 3g/年
R
-22、R-134a、R-404a、R-410a、R-507(AZ-50)、CFC全
種、HCFC全種、HFC全種を含む、あらゆる冷媒に対して
等しく高感度
赤
外線セル寿命が800時間で、維持コストが安価
赤
外線セルは長期間使用しても劣化しないため検出が
いつもコンスタントで正確
赤
外線セルは大量の冷媒にさらされた後も、飽和や性
能劣化は生じない
冷
媒だけを選択的に検出し、煙や湿気、風、温度変化な
どには反応しない
高
効率の空気サンプリングポンプにより、反応が早〈、
クリア(ゼロ点調整)も早い
診
断機能組込みで、充電状態表示や電池残量の警告、
赤外線セルのエラーが表示される
N
iMHパワスティックは環境にやさしく、腐蝕せず、充電
容置が大きい
付
属品プラスチック製ハードケース、NiMHパワースティ
ック、
アダプター/充電器(12Vおよび120V)、チップフィル
夕、赤外線セル
ア
メリカ製
また他にも、充電インジケータやセンサーエラー表示、NiMH電池
(ニッケル水素電池)が加わり、機能が強化されています。使用が簡
単な一体型で、INFICONへのお客様の信頼にお応えできるクオリ
ティが得られます。
2
冷媒リークディテクタ選択ガイドはページ6にあります。
テクニ力ルメモ
D-TEKセレクト冷媒漏れ検知器の心臓部は、赤外線吸
収フィルトメータです。サンプリングセルのー方の側に
赤外線源(エミッター)が、
もうー方の側に赤外線エネ
ルギー検出器があり、その間に光学フィルターがあり
ます。
目に見える可視光線と同様、赤外線エネルギーも電
磁エネルギースペクトルのー部です。ほとんどの物質
について、特定の赤外線エネルギー波長を吸収する
性質が知られています。物質が吸収する特定の波長
のことを、吸収スペクトルと呼びます。冷媒物質はすべ
て、7.5~14ナノメートルの範囲に、似通った吸収スペク
トルを有しています。
赤外線源(エミッター)は、赤外線スペクトルの全波長を
含むエネルギーを高い強度で発します。
この赤外線が
光学フィルターを通り抜けるとき、冷媒が吸収した波長
以外の全波長がここにブロックされます。
フィルターさ
れた赤外線エネルギーが検出器に当たり、
これを加熱
します。内蔵ポンプによってサンプリングセル内に冷媒
が引き込まれると、赤外線エネルギーの一部が冷媒に
よって吸収されます。
これにより、検出器に届く赤外線
エネルギの量が減り、従って検出器の温度も下がり、
D-TEKセレク卜がアラームを発します。
このプロセス全
部には1秒もかかりません。
適切な特性を有する光学フィルタを利用することによ
り、INFICONのD-TEKセレクトはすべての冷媒を検出す
ることができ、
しかも偽警告がありません。
また、加熱式
センサー検出器のような化学物質の消耗がないため、
高濃度の冷媒中で何回使用してもセンサが劣化するこ
とはありません。検出器の回復時間も早〈、冷媒をセル
から排出した直後から使用できます。
仕様
R-12、R-134a、R-404a に
対する最小感度
3g/年
制御 電源: ON/OFF、感度: High/Low
重量(パワスティックを含む) 0.54kg
電源NiMH batteries (rechargeable),
充電オプション
- 110VACアダプター(6ftコード付き)
- 12Vアダプター(シガレットライター用プラグ付き)
プロープ長さ
43cm
充電器
組込み
使用温度範囲
0ºC - 50ºC
保管温度範囲 -10ºC - 60ºC
認定
電源安全性CE検認証印
匿体材質自然消火性(UL94HB)
保証
2年
オーダーインフォメーション
712-202-G4
標準120Vモデル
703-055-P1
12V電源コード(シガレットライター用プラグ
付き)
032-0404
ヘッドホン
033-0019
交換用120Vアダプターおよびコード
712-700-G1
交換用NiMHパワースティック
712-701-G1
交換用赤外線セル
705-600-G1
交換用チップ/フィルターキット
712-702-G1
交換用保菅ハードケース
冷媒分子
冷媒分子
排気口
取入口
赤外線源
フィルター
サンプリングセル
赤外線検出器
フィルターされた赤外線エネルギーがサンプリングセルを通
り抜け赤外線検出器に当たります。D-TEKセレク卜はあらゆる
冷燥を検出することができます。
赤外線源
フィルター
サンプリングセル
赤外線検出器
フィルターされた赤外線エネルギーがザンプリングセル内の冷媒
によってー部吸収されD-TEKセレクトがアラームを発します。
3
Compass
®
冷媒リークディテクタ
特徴、機能、および価値の新たな方向性
Compassは新たな特徴、機能、価値を最適なバランスでご提供し
ます。Compassはベストセラーを誇るINFICON TEK-Mate®と革新
的なD-TEK™ Selectの中間的な製品で、
リークディテクタを選ぶ際
の選択肢が一層広がります。Compassの登場により、INFICONは、
耐久性・信頼性の高いフルライン冷媒リークディテクタを信用の
ある一社からご提供できるようになります。
多様性と使いやすさを最大限実現するため、Compassは、充電式
バッテリー、AC電源での動作機能、調整可能な高/低感度、一連の
LEDリークインジケータといった特徴を備えています。
ゴム製のグ
リップが付いた人間工学的デザインは手にぴったりフィットし、快
適で安全な操作が可能です。
仕様
基本ユニットの付属品加熱ダイオードセンサー、NiMHバッテリー、
スペア
フィルタ、120Vアダプタ
(1.8mのコード付き)
、12V
アダプタ
(シガーソケットプラグ)
、および硬質プラ
スチック製ハードケース
R-22、R-134a、R410a の最小感度
4g/年
コントロール電源:オン/オフ、感度:高/低
電源NiMHバッテリー、ACアダプタ
バッテリー動作時間
機能概要
■
■
■
加
熱ダイオードセンサー(特許取得済み)が卓越した
感度を提供
高
/低の感度調整によりリークの発生源を特定できる
まで感度を低下可能
バ
ックグラウンドでの自動調整(「ゼロ調整」)により冷
却剤の付着を相殺
ークサイズを示すためにLEDが徐々に点灯
■リ
■
N
iMH バッテリーまたはACアダプタで動作
■
バ
ッテリー電力が低下すると電源インジケータが点滅
■
耐
水性フィルタがセンサーを湿気や汚染物質から保護
■
1
つのボタンだけで簡単に操作
■
ヘ
ッドフォンジャック
(ヘッドフォンは別売)
■
2
年間の製品保障
■
ア
メリカ製
4
充電オプション
5.5時間
(1.8mコード付き)
■ 120Vアダプタ
(シガーソケットプラグ付き)
■ 12Vアダプタ
バッテリー搭載時の重量 522g
プローブゴム皮膜の柔らかい金属、長さ約43 cm
保証2年
原産国
アメリカ製
オーダーインフォメーション
717-202-G4 Compass (100Vモデル)
703-080-G1
TEK-Check R134aリファレンスリーク
032-0404
ヘッドフォン
交換部品
033-0018
100Vアダプタ (1.8mコード付き)
703-055-P1 12Vアダプタ
(シガーソケットプラグ付き)
703-020-G1
加熱ダイオードセンサー
712-700-G1
717-700-G1
705-600-G1
NiMHバッテリー
キャリングケース、硬質プラスチック製
フィルタ
冷媒リークディテクタ選択ガイドはページ6にあります。
TEK-Mate
®
冷媒リークディテクタ
定評ある加熱ダイオードテクノロジーを
お求め安いパッケージで
信頼性の高いリーク検出
TEK-Mateは、
リーズナブルな価格で信頼性の高いリーク検出能力
をお求めのお客様にとって理想的なハンディ型冷媒リークディテ
クタです。
INFICONの特許である加熱ダイオードセンサー、音の強弱の変化
と視覚による警告、変化するバックグラウンドの変化に対する自
動補正といった特徴を備えたTEK-Mateは、数ある冷媒リークディ
テクタの中でも最も経済的な製品です。
HVAC/R市場においてなぜTEK-Mateが販売台数1位の冷媒リーク
ディテクタなのか、お客様の目でお確かめください。
仕様
基本ユニットの付属品 センサー、単1アルカリ電池、
スペアフィルタ、および
硬質プラスチック製ハードケース
R22、R410A、R134a、
およびその他のCFC、
HCFC、HFCの感度 5g/年
コントロール 電源とHIGH/LOW感度選択用の多機能コントロー
ルボタン1つ
電源単1(1.5ボルト)
アルカリ電池(付属)
機能概要
■
最
小感度5g/年
「単1」
アルカリ電池2本で動作
■
■
R
22、R410A、R134A, SF6 およびその他すべての
CFC、HCFC、HFCを検知
■
バ
ックグラウンド自動補正(「ゼロ調整」)
■
頑
丈なフレキシブル金属性プローブ
■
電
力低下インジケータ
ーク感知の高低および電源の操作が1つのス
■リ
イッチで可能
年間の製品保証
■1
■
ア
メリカ製
電池動作時間
約16時間
重量(電池込み)
700g
サンプリングシステム
容積型ポンプ
保証
1年
プローブ クロムめっきフレキシブル金属。
長さ
(約)
:43cm
取得認定
CEマーキング(SafetyおよびEMS)
。SAE J1627
オーダーインフォメーション
TEK-Mate
705-202-G4
フィルタ 705-600-G1
センサー 保管ケース TEK-Check R134aリファ
レンスリーク 703-020-G1
705-401-P2
703-080-G1
5
適切な冷媒リークディテク
タを選択するために
市場には様々な冷媒リークディテクタがあり、お客様にとって最適な製品を選ぶことは簡単ではありません。INFICONでは、冷媒
リークディテクタの多彩なラインナップを揃えています。INFICONは、お客様の業務が住宅、商業、工業、自動車エアコンま
たは冷蔵庫のいずれにおいても、その業務での必要に適したモデルを提供いたします。
INFICONのすべての冷媒リークディテクタはアメリカ国内で製造されており、
日本において出荷検査も行っています。
どのモデル
であっても、安心してご購入いただけます。
推薦用途
センサー技術
D-TEK Select
Compass
TEK-Mate
パッケージエアコンおよび
冷蔵庫
(中・大型)
パッケージエアコン、
ルームエアコン、カーエアコン
(小・中型)
ルームエアコンおよび
カーエアコン (小・中型)
赤外線吸収
ヒートダイオード
ヒートダイオード
感度
3.0g/年
4.0g/年
5.0g/年
相対的な価格
¥¥¥
¥¥
¥
プローブタイプ
ゴムコート金属製、
フレキシブル
ゴムコート金属製、
フレキシブル
クロムメッキ金属製、
フレキシブル
グリップ/ハンドルの素材
ゴムコートプラスチック製
ゴムコートプラスチック製
プラスチック
リークインジケータ
7 LED、音量可変アラーム
5 LED、音量可変アラーム
1 LED、音量可変アラーム
充電式NiMH電池
充電式NiMH電池
単1アルカリ電池2個
6.5時間
5.5時間
約16時間
AC電源で動作
○
○
×
自動ゼロ調整
○
○
○
手動ゼロ調整
○
×
×
センサー故障インジケータ
○
×
×
ヘッドホンジャック
○
○
×
電源
バッテリー動作時間
製品に関するお問い合わせは、販売代理店、又はINFICONまでお問い合わせください。
045-471-3328
6
D-TEK CO2
®
冷媒リークディテクタ
コンスタントで正確な検出
次世代タイプ冷媒に対応
正確で信頼性が高く、高感度でコードレスの冷媒リークディテクタ、初
代 D-TEK はこの分野に革命を起こしました。当社のテクノロジーリー
ダーシップによって生まれた D-TEK CO2 は、次世代タイプの冷媒で
ある二酸化炭素 (R744) の検出用に対応した、携帯型としては唯一の
冷媒リークディテクタです。
高感度・長寿命 D-TEK CO2 は、非常に CO2 選択性の高い革新技術
の赤外線吸収検出セルを使用しています。装置回路によって環境中
の CO2 濃度分が補正されるため、偽警告が生じる可能性は最小限
に抑えられます。D-TEK CO2 は高感度が長期間持続し、
コンスタント
で正確、信頼性の高いパフォーマンスが得られます。特殊赤外線セン
サーセルの寿命は約 800 時間あり、部品交換の必要もほとんどあり
ません。
その他、充電ステータスインジケータやセンサーエラーインジケー
タ、センサーテストモード、充電用 NiMH (ニッケル水素) 電池などの
特徴があります。
仕様
CO2 (R744) に対する
6g/年
最小感度
コントロール
電源:On / Off スイッチ、感度:High / Low
重量
0.54kg
(パワースティック込み)
特徴の概要
■
■
■
■
■
■
■
■
■
感
度 6g/年
空
気中に存在する CO2 濃度分を補正するため、偽
警告のリスクが低い
赤
外線セル寿命は 800 時間で、所有コストが低い
赤
外線セルは長年使い続けても感度が弱まること
がないため、
コンスタントで正確な検出ができる
煙
、湿気、空気流、温度の変化には反応しない
高
効率エアサンプリングポンプにより、検出反応とク
リア (ゼロ合わせ) が早い
機
器搭載診断システムにより、充電ステータスが表
示され、充電容量の低下や赤外線セルの故障が警
告される
N
iMH パワースティックは腐食せず、優れた充電容
量が得られる
硬
質プラスチック製ケース、NiMH パワースティック、
12V・AC アダプター / 充電器、チップフィルター、赤
外線セルが付属
電源
NiMH 電源スティック、連続使用 6.5 時間
充電オプション
AC アダプター (1.83m コード付き)
12V アダプター (シガレットライター用プラグ付き)
充電器
組込み
プローブ長さ
使用温度範囲
保管温度範囲
筐体材質
認定
保証
43.18cm
0ºC~50ºC
-10ºC~60ºC
自然消火性 (UL94HB)
電気安全性 CE および EMC
2年
オーダーインフォメーション
716-202-G4
716-202-G6 032-404 100V モデル
220/230V モデル
ヘッドホン
交換部品
703-055-P1
12V 電源コード
(シガレットライター用プラグ付き)
033-0020
220/230V アダプターおよびコード
033-0018
712-700-G1
716-701-G1
712-707-G1
712-705-G1
716-702-G1
100V アダプターおよびコード
NiMH 電源スティック (電池)
CO2 用赤外線セル
フィルターカートリッジ
フィルターキャップ
保管ハードケース
7
Wey-TEK
™
冷媒チャージングスケール
優れた耐久性と最高の精度を100KGのスケールで実現
Wey-TEK冷媒チャージングスケールは、安価さと精度、大容量
という点で、新しいスタンダードとなっています。他の多くのス
ケールの2倍である100Kgの容量を、競争力のある価格で実現
しています。Wey-TEKを使用すれば、重量測定と充填を、同じ
大型プラットフォームから簡単に行うことができます。
Wey-TEKは非常に使いやすい製品です。高精度の荷重セルに
より、計量台の上にシリンダーが載っているかどうかにはかか
わりなく、いつでも値を正確に測定できます。値は大型のLCD
ディスプレイにより、直射日光下の、離れたところからでも読み
取れます。
高性能のサービスキットが必要な場合、Wey‑TEKは、D-TEK
Select、CompassまたはTEK-Mate冷媒リークディテクタと組
み合わせられる優れたツールとなります。
Wey-TEK冷媒チャージン
グスケール
特長
Wey–TEK
充
填/停止キーにより充填プロセスを一時
停止可能
■
耐久性の高い計量台
■
ポンド/オンス、kg/g、ポンドの単位で計量可能
■
シンプルなコントロール
■
目
標充填量と冷媒の総注入量を表示
■
直射日光下でも見やすい大型LCD
■
ス
ケール部に電源を供給
■
計量台とハンドコントロール部は個別に購入可能
■
1
0g単位で設定可能
■
30分後のオートシャットオフでバッテリーを節約
■
1
/4インチ冷媒フレアフィッティング
■
オートシャットオフは現場で解除可能
■
1
年間保証
■ ドリフトのない高精度荷重セル
8
充填モジュール
■
自動および手動でのゼロ調整
■
硬質プラスチックのキャリングケース付属
■
1年間保証
■
仕様
Wey-TEKスケール
基本ユニットの付属品計量台、ハンドコントロール部、通信ケ
ーブル、9V電池(1個)、
プラスチック製の
キャリングケース
測定可能重量
精度
分解能
100kg
基本ユニットの付属品充填モジュール、通信ケーブル、ACアダ
プタ、
スケールとモジュールコンポーネ
ントすべてを収める大型プラスチック
キャリングケース
10g
接続部のサイズ
10g
コントロールオン/オフ、ゼロ調整、単位の選択(ヤー
ド・ポンド法/メートル法)
表示部
直射日光下でも読み取り可能なLCD
単位:ポンド/オンス、kg/g、ポンド
電池消耗インジケータ
過重量インジケータ
スケールのゼロ調整
電源オン時の自動設定、手動設定
バッテリー動作時間
約60時間
電源
重量(ケース収納時)
保証
充填モジュール
9Vアルカリ電池(付属)
冷媒の最大注入量
453kg
充填単位 10g
表示部
直射日光下でも読み取り可能なLCD、
充填量の設定値、注入された冷媒量
コントロール
電源
重量(ケース収納時)
保証
1/4インチ冷媒フレア
充填/停止、
クリア、充填量の増減
120Vアダプタと1.8mコード (付属)
2.27kg
1年間保証
2.72kg
1年間保証
オプションのチャージングモジュールを追加すれば、Wey-TEK
を自動チャージングステーションに変えることができます。
この
便利な付属品を使用すれば、希望する量の冷媒をHVAC/Rシス
テムに正確かつ自動的に充填できます。
シリンダーを計量台に置き、シリンダーのホースをモジュール
の取り付け口につなぎ、目標の量を設定すれば、設定された量
の冷媒がシステムに送られた時点で、チャージングモジュール
は自動的に停止します。
スケールとモジュールはキットとして一緒に購入することもで
きます。
また、Wey-TEKのアップグレードのためにモジュールを
別個に購入することもできます。
オーダーインフォメーション
オプションのチャージングモジュール
の付属したWey-TEKには、計量台、ハンドコント
ロール部、チャージングモジュール、通信ケーブ
ル、9V電池、ACアダプタ、およびすべてのコンポー
ネントを収められる硬質プラスチックのケースが
含まれます。
Wey-TEKスケール 713-202-G1
Wey-TEKスケールとチャージングモジュール 713-203-G1
チャージングモジュール 713-702-G1
交換部品
計量台
ハンドコントロール部
Wey-TEK用ケース
713-700-G1
713-701-G1
713-703-G1
Wey-TEKとチャージングモジュール用のケース 713-704-G1
9
Vortex AC
®
冷媒回収装置
3年間の製品保証
10
業界トップの3年間製品保証
Vortex ACは、INFICONの次世代冷媒回収装置です。従来型
Vortexの実証済みの高性能と耐久性をさらに向上させてい
ます。セラミック製のベアリングを持つ改良されたコンプレッ
サにより、寿命はさらに長くなり、回収率は向上しました。
ま
た、
どのような状況下でも、
コンプレッサの故障に対する保証
が付けられています。Vortex ACには、½ HP ACモーターで駆
動される、シングルバルブ、耐液体性のオイルレスコンプレッ
サが含まれています。
このコンプレッサとモーターの組み合
わせにより、回収率やトルクを落とすことなく、耐久性と寿命
を改善しています。
Vortex ACは、大量の気相冷媒と液相冷媒のどちらを扱う場
合でも、業務に最適です。
この装置には、業界トップの3年間
の交換保証が付けられています。保証は装置全体に対するも
ので、
コンプレッサ、バルブ、
ファンおよび他のすべてのコンポ
ーネントを含んでいます。
Vortex ACは、Vortexの革新的で革命的な機能を引き継いで
います。個々のバルブアセンブリのバルブ軸は二重シールに
なっていて、漏れを防ぎます。
また、独特なろう付け加工が施
されたアルミニウム凝縮器の設計により、熱伝導性が向上し
ています。3バルブ設計により、ホースをつなぎ替えることなく
装置からの排出のパージを行うことができます。Vortex ACは
軽量、
コンパクトでバランスが取れており、使いやすくて耐久
性の高い装置です。
特長
■
■
■
■
■
■
■
■
■
直
射日光下でも熱くならない、表面加工された、反射性
のハンドル
仕様
基本ユニットの付属品ショルダーストラップ、1.8m 電源コード(取り
外し可能)
ゲ
ージは保護されているが、素早く簡単に交換すること
ができる
冷媒一般的に使用されているCFC、HCFC、HFCを
回収。R410Aのような混合物も含む。
ホ
ースを取り替えることなくセルフパージが可能
重量
12.2kg
高圧シャットオフ
3.84M Pa
個
々のバルブアセンブリが漏れを防ぐ
寸法
熱
伝導を効率化し、ヘッド圧力を低くする、革新的なコ
ンデンサデザイン
ゲージ範囲低圧105 Vac~3.45M Pa
高圧5.52M Pa
冷
却性能の非常に高い大型の背面取り付けファン
½
HPモーターがシングルバルブで耐液体性を持つオイ
ルレスコンプレッサを駆動し、高い回収率を可能にする
457.2 L x 241.3 W x 368.3 H (ミリ)
コンプレッサ½ HPオイルレス、
シングルバルブ、ACモータ
ー駆動
電源
保証
120V、60Hz、10アンペア
3年間保証
オ
プションのオーバーフロー保護装置を簡単に取り付
けることができる
ア
メリカ製
オーダーインフォメーション
Vortex AC、120V
714-202-G1
80%タンクあふれ防止デバイス708-203-G1
交換部品
証明書
INFICON Vortex ACは、大気汚染防止クリーンエア法のセクシ
ョン608に従っているとして、EPAの認可を受けた装置です。
ま
た、Underwriters Laboratories, Inc.によって独立に試験され、
ARI規格740-1988に従っていることが証明されています。
代表的な冷媒 カテゴリ
注入/吸出率(g/分)
液体率(g/分)
電源コード
068-0391
蒸気率(g/分)
R134a
III
3433
1129
99
R22
IV
5356
1347
131
R410A
V
5139
1564
131
11
QS5
真空ポンプ
ゴム製のハンドルは熱
くならず、
しっかりとグ
リップできる
オイルをトラップ
する排気口/デミ
スタ
3/8インチおよび1/4イン
チのオスフレア吸気口
誤って押してしまう
ことがない、奥まっ
た位置の電源スイ
ッチtripped
ガスバラスト
(背面)
オイルレベルを
確認できる大型
ののぞき窓
オイルドレインに
簡単にアクセス(ひ
も付きキャップ)
12
ゴム足の付いた頑丈な
金属ベースでポンプを
安定に保つ
高速、高効率、高信頼性
INFICON QS5真空ポンプは、高い真空度を素早く実現できる
やすい装置になっています。ポンプには、握りやすい滑り止め
価格です。
性を最大限にしています。
このすべては、業界トップの2年間
ように設計されています。
また、耐久性が高く、入手しやすい
QS5は2段ロータリーベーンポンプです。定格5 CFMの排気性
付きグリップが取り付けられており、頑丈な設計により、耐久
の交換保証によって裏付けられています。
能を持ち、15ミクロンまでの真空を達成します。大きなオイル
確認のぞき窓、
アクセスのしやすいオイルドレイン、革新的な
オイルトラッピング排気口/デミスタにより、技術者が保守し
仕様
特長
■
■
■
■
■
■
■
■
■
2
段ロータリーベーンポンプ-素早く高真空を達成
吸
気口での逆流防止-電源が失われた場合でもオイル
がシステムに逆流するのを防ぐ
ガ
スバラスト-吸入した水蒸気を、
オイルリザーバにため
ることなく大気中に放出
内
部オイルポンピングデザイン-ポンプ室とベアリング
に潤滑を行う
基本ユニットの付属品110V / 220V 2電圧動作電源コード、
オイル1
ボトル、取扱説明書
自由排気量
5cfm (毎分142リットル)
オイル容量
370mL
モーター
重量
保証
373W
10.89 kg
2年間保証
オーダーインフォメーション
オ
イルドレインと吸気口のひも付きキャップ-キャップを
なくす心配がない
QS5ポンプ
フ
ァン-熱を最大限逃せるようなエアフローを生み出し、
ポンプの過熱を防ぐ
オイル(6クオート/箱)
ア
ルミニウム製ハウジング-耐久性を最大にする
700-100-P1
交換部品
交換用電源コード
071-0730
068-0391
広
い足幅と強固なベース-安定性を高め、ポンプの転倒
の危険を小さくする
熱
的に保護されたモーター-安全な運転を可能にする
13
Pilot Plus
®
バキュームゲージ
バキュームサイクル全体を正確に測定する
INFICON Pilot Plus真空ゲージにはいくつもの革新的な機能が
組み込まれており、最高度の性能を実現します。Pilotと同様に、
この製品はピラニセンサーを使用する唯一のゲージであり、
より
高い精度で、大気圧から1ミクロンに至るまで測定する能力があり
ます。接続が真空気密になっているかどうかを即座に知ることが
できます。
Pilot Plusにはさらにユニークな点があります。業界初のこととし
て、
より正確な値が得られるように、センサーがオイルや他の汚染
源から保護されるようになっています。それにより、真空センサー
を清掃する手間が省けます。校正を素早く行うことができるので、
場所ごとのわずかな大気圧の変動に合わせて調整して、高い精度
を得ることができます。バッテリー動作時間も長くなり、9V電池で
45時間使用できるので、作業の生産性を保てます。
これは従来よ
りも3倍長い寿命です。バッテリー寿命を最大限にするため、
Pilot Plusは60分間でシャットダウンするようになっています。次
回の起動時には、前回の読み取り値が再表示されます。大型の、読
み取りやすいLCDが装備されています。
また、装置は、付属してい
るプラスチックの保管ケースに収めることができます。
仕様
特長
■
■
■
■
■
革
新的なフィルタ保護センサー、
クリーニングの必要
をなくす
9
V電池で45時間動作
大
気圧から1Paまで測定
ピ
ラニセンサーを使用して高精度を得ている唯一の
真空ゲージ
場
所ごとの気圧を素早く較正
クロン、パスカル、
トル、
ミリバールで表示
■ミ
■
接
続しやすい1/4インチ冷媒フレアフィッティング
■
電
池消耗インジケータ
■
6
0分後のオートシャットオフでバッテリーを節約
■
プ
ラスチックの保管ケース
■
大
型で読み取りやすいLCDディスプレイ
■
1
年間保証
■
ア
メリカ製
基本ユニットの付属品
バッテリー動作時間
電源
冷媒の取り付け口
9V電池、
フィルタ、保管ケース
45時間
9Vアルカリ電池(付属)
1⁄4インチオスフレア
コントロール
オン/オフ、単位選択、
クイックキャリブレーション
表示範囲
1気圧(105)~1Pa
表示ユニット
ミクロン、パスカル、
ミリバール、
トル
オートシャットオフ60分後。再始動後には直前の読み取り値が表
示される。
精度26.6~19950Pa:値の5%
26.6Pa未満、19950Pa以上:値の5%以上
分解能(増加単位)ミクロン:1ミクロンまで
パスカル:1パスカルまで
ミリバール:0.01ミリバールまで
トル:0.001まで
最大過圧
保証
106 (1.03M Pa)
1年
オーダーインフォメーション
Pilot Plus
710-202-G1
ホルスターケース
715-400-P1
バキュームゲージマニ
フォールド
710-617-G1
交換部品
キャリングケース
スペアフィルタ
14
710-600-G1
710-701-G1
Whisper
®
超音波リークディテクタ
多用途で柔軟、様々な分野で使用できる
ガス検知、石けん液、染料の注入といった従来の方法では扱えな
いような漏れを検出することが必要になることはありますか?超音
波は、次のような一般的な状況で発生します:
• 圧力下または真空でのガスの漏れ
• 電気アーク
• ベアリングの摩耗
• スチームトラップの不具合
Whisperは、40.5 kHzまでの周波数を検出できる特殊なレシーバ
を持っており、
これらの発生源からの超音波を検出し、場所を特定
するための理想的な装置です。Whisperには洗練された回路設計
が施されており、内部ノイズコントロールにより可聴域のノイズの
影響を避けながら、超音波の発生源を特定します。
こうして、機械室
のような騒音の多い環境でも使用できる、多用途のツールとなっ
ています。Whisperとオプションの超音波トランスミッタを組み合
わせれば、冷凍庫のケースや乗用車など、閉ざされたスペース内
の漏れをチェックすることもできます。
アプリケーション
■
冷
媒の漏れ
■
窒
素の漏れ
■
摩
耗したベアリングの特定
■
空
気システムの漏れ
■
圧
縮空気システムの漏れ
■
真
空システムの漏れ
■
ソ
レノイド動作の診断
■
ス
チームトラップ
■
シ
ール部の漏れ(冷蔵庫筐体、乗用車など)
■
電
気アーク
Whisperのトランスミッタアクセサリについては、
17ページをご覧ください。
アメリカ製
Whisperにはヘテロダイン機能も加わりました。
これにより、検出さ
れた超音波の周波数を下げて、耳で聞こえる音にすることができま
す。
こうして音の変化を聞いて判断することができるので、超音波
の源を簡単に特定することができます。ヘテロダイン出力は、付属
のヘッドホンを検出器に接続すると、有効になります。感度調整の
コントロールは革新的なタッチパッドです。
また、複数のLEDと耳
で聞こえるアラームによって漏れを検出できます。
仕様
基本ユニットの付属品単1アルカリ電池2個、
ゴム製プローブエクステンシ
ョン、ヘッドホン、保管ケース
コントロール 電源ボタン、感度調整タッチパッド
バッテリー動作時間
165時間
電源
単1アルカリ電池2個(付属)
バッテリー搭載時の重量 680g
保証
1年
オーダーインフォメーション
Whisper 超音波トランスミッタ
711-202-G1
711-600-G1
交換部品
ヘッドフォン
保管ケース
032-0404
711-701-G1
15
GAS-Mate
®
可燃ガスリークディテクタ
競合モデルの2倍の感度
INFICONは、次世代の製品であるGAS-Mateによって、可燃ガ
スディテクタを次の段階へ高めました。
これは、天然ガスやプ
ロパン加熱システム、ガスバルブ、
レギュレータ、パイプライン
といった可燃ガス装置の漏れを検出するための理想的なツー
ルです。
GAS-Mateは、同クラスの競合製品の2倍の感度を持っていま
す。天然ガスの主成分であるメタンの場合には、5 ppmの感度
になります。GAS-Mateはまた、
アンモニア、
プロパン、エタノー
ル、硫化水素など、他の多くの可燃ガスも検出します。
GAS-Mateおよびそのフィールド交換可能なセンサーには校
正は必要ありません。装置の電源を入れ、数秒間ウォームアッ
プを待てば、すぐにガス漏れの存在を確認し、場所を特定でき
ます。
GAS-Mateが業務で必要な性能と耐久性を持っていることを証
明するため、
この製品には、業界トップの3年間の窓口交換保
証が付けられています。
これは、他のほとんどの会社の製品の
3倍の長さです。
仕様
特長
■
5
ppmのメタンを検出(同クラスの競合製品の2倍の
感度)
■
天
然ガス、
プロパン、
ブタン、
シクロペンタン、エタン、エ
タノール、イソブテン、
アンモニアも検出
■
漏
れの程度を示す複数LED、音量可変アラーム
■
感
度を調整可能なので、漏れの位置を素早く特定で
きる
ークテストエリアでの背景ガスレベルを無視するた
■リ
めの、
自動ゼロ調整
■
■
狭
い場所でも漏れをチェックできる、小型のセンサー
とプローブ
M
ET Laboratoriesにより、燃焼性/爆発性の環境でも
使用できる、本質的に安全な製品であるとの保証を受
けている
■
1
年間保証
■
ア
メリカ製
基本ユニットの付属品 センサー、単1アルカリ電池2個、硬質プラスチックの
キャリングケース
感度 コントロール
電源ボタン、感度調整タッチパッド
電源単1アルカリ電池2個付属(固有の安全認可を維持す
るため、Duracell® MN1300を使用)
バッテリー動作時間
25時間
アラームインジケータ
複数LED、音量可変アラーム
プローブクロームメッキ金属製、
フレキシブル、長さ約
43cm(17")
バッテリー搭載時の重量 1.54ポンド(700g)
証明書クラスI、区域1、
グループA-D、T4 において本質的に
安全であり、MET Laboratories, Inc. により、
リスト番
号E112145 に従って、II 3G Ex nA nL IIC T4 X として
格付けされています。
保証
1年
オーダーインフォメーション
GAS-Mate
718-202-G4
交換部品
センサー
保管ケース
16
5ppmのメタン
706-700-G1
718-701-G1
CO Check
®
一酸化炭素メーター
安全を確信できる、高い精度
CO Checkは、危険な一酸化炭素(CO)1を検出して測定できる、
便利で信頼性の高い手段です。住宅と商業/工業地域の両方で
使用できます。
この装置は、優れた精度と信頼性を、シンプルな、片手に収まる
サイズにまとめています。直感的な「スポットライト」LEDとオー
ディオアラームによって、危険なレベルのCOの存在を警告しま
す。
また、大型の、読み取りやすいLCDにより、COの正確なレベ
ルを知ることができます。携帯しやすいように、ベルトクリップ
の付いたホルスター型の保護ケースが付属しています。
CO Checkを、GAS-Mate可燃ガスリークディテクタと組み合わ
せれば、燃焼システムの安全性をさらに高めることができます。
正確で、信頼性の高いCO検出機能を携帯しやすく、購入しやす
い価格のパッケージにまとめたCO Checkは、必要な機能をす
べて備えた、必携のツールです。
仕様
基本ユニットの付属品
9V電池、ホルスターケース
分解能 1ppm増加
バッテリー動作時間
200時間以上、バッテリー消耗インジケータ
範囲
精度
特長
■
■
値の3%、±1ppm
オートシャットオフ20分後;再度オンにした場合に直前の読み取り値
を表示
ラス最高の精度により、安心して使用できる
■ク
■
1~999ppm
使
いやすいプッシュボタン式。すべての機能を片手で
実行できる
アラームインジケータ可変速度の点滅、COレベルの増加に応じてLEDの
色が変化、LCDにCOレベルをppm単位で表示
見
やすく、直感的な「スポットライト」LEDにより、COの
危険を素早く示す
電源
コントロール
オ
ーディオアラーム
■
低
価格
■
ベ
ルトクリップの付いた保護ケース
■
ア
メリカ製
9Vアルカリ電池(付属)
バッテリー搭載時の重量 190g
大
型で読み取りやすいLCDディスプレイで正確な測定
値を示す
■
オン/オフ、最大
保証
1年
オーダーインフォメーション
CO Check
交換部品
ホルスターケース
1
CO Checkには保護用のホルス
ターケースが付属します
(19ページをご覧ください)
715-202-G1
715-400-P1
一酸化炭素:
維持管理の良くない燃焼装置から発生
毎年200人以上の死亡の原因*
無色、無味、無臭
かぜによく似た中毒症状を起こすが、
高いレベル(100 ppm以上)では致死的
• 10 ppm未満の低濃度でも有害
•
•
•
•
*消費者製品安全委員会による
17
マニフォールドゲージセット
正確で信頼性の高い測定装置
最高の精度と信頼性
当社のマニフォールドゲージに収められた、特許を受けたゲー
ジムーブメントは、パルスや振動の影響を受けない測定値を
表示します。
また、損傷を受けることなく2.5倍の過圧にも耐える
ことができます。大型で読み取りやすいゲージは、要求の高い
HVAC/Rや自動車の利用分野に合わせて、いくつかの較正が可
能です。
マニフォールドゲージセットには2年間の保証が付いています。
これは、他社製品の2倍の長さです。
マニフォールドゲージセット
温度スケールの範囲
Ranges
アルミニウムマニフォールドゲージセット、
2ウェイ(ゲージプロテクター付き)
アルミニウムマニフォールドゲージセット、
4ウェイ(ゲージプロテクター付き)
R12, R134a自動車用710-612-G11A
R22, R134a, R404A
710-614-G11A
710-612-G21
710-614-G21
R410A
710-612-G31
710-614-G31
R12, R22, R502
710-612-G41
710-614-G41
R22, R410A
710-612-G61
710-614-G61
特長
ゲージ
マニフォールド
■
パ
ルス/振動の影響を受けない測定
■
計
測のしやすい挿入バルブ
■
1
%の精度
■
冷
媒の流れを見やすい大型ののぞき窓
■
2
.5倍の過圧に耐える
■
■
大
型、3インチの読み取りやすいゲージ面
■
高
低のセットゲージ
■
耐
久性の高い金属性のノブ
■
ハ
ンギングフック
■
1
/4インチSAE接続
18
改
造可能なバルブ、交換シールが
入手可能
INFICON製品の性能をさらに引き出す専用アクセサリ
TEK-Check ™ R134Aリファレンスリーク – 703-080-G15
このリファレンスリークを使えば、D-TEK Select、Compass、TEK-Mateの機能を確認することができ
ます。R-134aのリーク率は5g/年で、寿命は約1年です。小型、
コンパクトで、
リークディテクタのキャ
リングケースに簡単に収まります。
VORTEX AC過充填防止装置 – 708-203-G1
Vortex AC冷媒回収装置で使用します。
このキットには、Vortexの前面に容易に取り付けられるパ
ネルが含まれており、付属のケーブルで冷媒シリンダー接続します。冷媒シリンダーの充填率が
80%になった時点でVortex ACを自動的にシャットオフするので、冷媒の回収を簡単かつ安全に行
うことができます。ケーブルは、3ピンのBrad Harrisonコネクタを使用しています。冷媒シリンダー
には、冷媒レベルタンクフロートセンサーが装備されている必要があります。(詳細については、シ
リンダーのメーカーにお問い合わせください。)
PILOT PLUSバキュームゲージマニフォールド – 710-617-G1
これは1バルブのマニフォールドアセンブリで、Pilot Plus (または他のバキュームゲージ)に取り付
けるための1/4インチメスのフレアスイベルフィッティングが付属しており、排気時に真空ポンプに
接続します。中央のバルブはすべてのポートを分離して、真空をしっかりとシールします。大型のフ
ックが付属しているので、使用時にはマニフォールドを適切な場所にかけておくことができます。
保護ホルスターケース – 715-400-P1
これはカスタムモールドのホルスターケースで、Pilot Plusバキュームゲージ、Wey-TEKスケール
のハンドコントロール部、CO Check一酸化炭素メーターを収めることができます。ツールをより携
帯しやすくなり、いっそうの保護になります。ホルスターにはベルトクリップがあり、装置を身につ
けておくことができます。
この状態でもボタンを押すことができます。ケースは柔軟な素材ででき
ており、必要な場合には装置を簡単に引き出せます。
WHISPER超音波トランスミッタ – 711-600-G4
この超音波トランスミッタをWhisper超音波リークディテクタと組み合わせれば、
ウォークインクー
ラー/冷凍庫、壁や天井のジョイント、
ドアや窓、
ダクトの周囲などの漏れのチェックを素早く、正確
に行うことができます。
トランスミッタをオンにして、漏れをチェックするシステムに配置するだけ
です。Whisperが、
トランスミッタが発生した超音波を検出すれば、漏れが存在することと、その場
所を知ることができます。寸法 (L x W x H): 57.2 x 95.3 x 25.4 (ミリ)
19
INFICONについて
INFICONは空調機器/冷蔵庫のメーカーや修理業者に重要なガス検出装置を提供しています。
また、緊急対応、安全、環境分
野向けに、有毒化学物質分析装置も提供しています。INFICONはまた、その製品と専門知識により、半導体の複雑な製造工
場、
フラットパネルディスプレイ、太陽電池、磁気および光学ストレージメディア、科学研究用および消費者向けの光学機器
の薄膜コーティング、および建築用ガラスコーティングにおけるタイムリーな決定のための、
プロセスインテリジェントな情
報も提供しています。
INFICONは、米国およびヨーロッパにワールドクラスの製造施設を有しています。
また子会社は中国、
フランス、
ドイツ、
日本、韓国、
リヒテンシュタイン、シンガポール、
スイス、台湾、英国、米国にあります。INFICONはISO 9001認証取得企業で
す。INFICONとその製品についての詳細は、www.inficon.com 又はwww.inficon.jpをご覧ください。
HVAC、冷蔵および自動車サービス
緊急/安全/環境
Laboratory accurate.
Toolbox Tough.®
Detect to Protect.™
空調、冷蔵/自動車
太陽光/半導体および真空コーティング
プロセス
Maximizing
Productivity
リークディテクション
によって品質を確保 。 and Yield.
販売とサービスについては、販売代理店または、INFICON:045-471-3328にお問い合わせください。 またはwww.inficonservicetools.comをご覧ください。
www.inficonservicetools.com
[email protected]
当社の継続的な製品向上プログラムのため、仕様は予告なく変更される場合があります。CO Check、Compass、D-TEK、
GAS-Mate、Pilot、TEK-Mate、Vortex ACおよびWhisperは INFICONの登録商標です。TEK-CheckおよびWey-TEKはINFICONの商
標です。他のすべての商標は、それぞれの所有者に所有されています。
eibe01e1-a
©2011 INFICON
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
