保 証 書

保 証 書

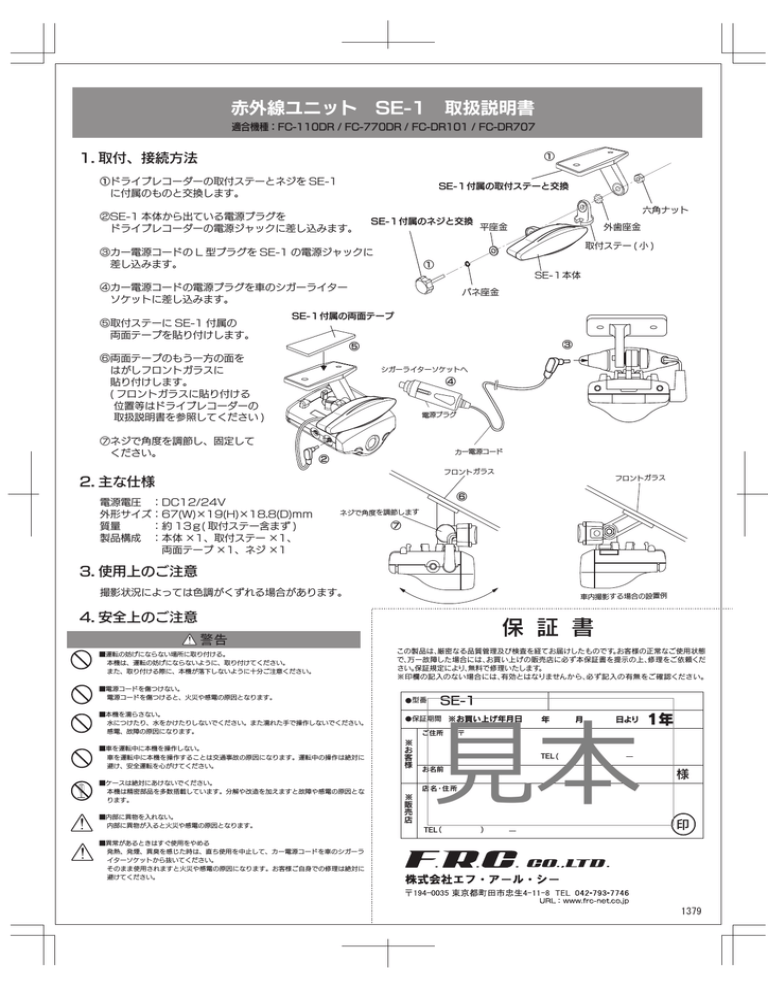

赤外線ユニット SE-1 取扱説明書
適合機種:FC-110DR / FC-770DR / FC-DR101 / FC-DR707
1. 取付、接続方法
①
①ドライブレコーダーの取付ステーとネジを SE-1
に付属のものと交換します。
SE-1付属の取付ステーと交換
②SE-1 本体から出ている電源プラグを
ドライブレコーダーの電源ジャックに差し込みます。
SE-1付属のネジと交換
外歯座金
取付ステー ( 小 )
③カー電源コードの L 型プラグを SE-1 の電源ジャックに
差し込みます。
①
SE-1本体
④カー電源コードの電源プラグを車のシガーライター
ソケットに差し込みます。
⑤取付ステーに SE-1 付属の
両面テープを貼り付けします。
六角ナット
平座金
バネ座金
SE-1付属の両面テープ
⑦ネジで角度を調節し、固定して
ください。
③
⑤
⑥両面テープのもう一方の面を
はがしフロントガラスに
貼り付けします。
( フロントガラスに貼り付ける
位置等はドライブレコーダーの
取扱説明書を参照してください )
シガーライターソケットへ
④
電源プラグ
カー電源コード
②
フロントガラス
2. 主な仕様
電源電圧 :DC12/24V
外形サイズ:67(W)×19(H)×18.8(D)mm
質量 :約 13g( 取付ステー含まず )
製品構成 :本体 ×1、取付ステー ×1、
両面テープ ×1、ネジ ×1
フロントガラス
⑥
ネジで角度を調節します
⑦
3. 使用上のご注意
撮影状況によっては色調がくずれる場合があります。
車内撮影する場合の設置例
4. 安全上のご注意
保 証 書
警告
■運転の妨げにならない場所に取り付ける。
本機は、運転の妨げにならないように、取り付けてください。
また、取り付ける際に、本機が落下しないように十分ご注意ください。
■電源コードを傷つけない。
電源コードを傷つけると、火災や感電の原因となります。
■本機を濡らさない。
水につけたり、水をかけたりしないでください。また濡れた手で操作しないでください。
感電、故障の原因になります。
■内部に異物を入れない。
内部に異物が入ると火災や感電の原因となります。
■異常があるときはすぐ使用をやめる
発熱、発煙、異臭を感じた時は、直ち使用を中止して、カー電源コードを車のシガーラ
イターソケットから抜いてください。
そのまま使用されますと火災や感電の原因になります。お客様ご自身での修理は絶対に
避けてください。
SE-1
見本
保証期間 ※お買い上げ年月日
年
月
日より
1年
ご住所
TEL( )
お名前
様
店 名・住 所
販売店
※
■ケースは絶対にあけないでください。
本機は精密部品を多数搭載しています。分解や改造を加えますと故障や感電の原因とな
ります。
型番
お客様
※
■車を運転中に本機を操作しない。
車を運転中に本機を操作することは交通事故の原因になります。運転中の操作は絶対に
避け、安全運転を心がけてください。
この製品は、厳密なる品質管理及び検査を経てお届けしたものです。お客様の正常なご使用状態
で、万一故障した場合には、お買い上げの販売店に必ず本保証書を提示の上、修理をご依頼くだ
さい。保証規定により、無料で修理いたします。
※印欄の記入のない場合には、有効とはなりませんから、必ず記入の有無をご確認ください。
TEL
( )
印
1379
