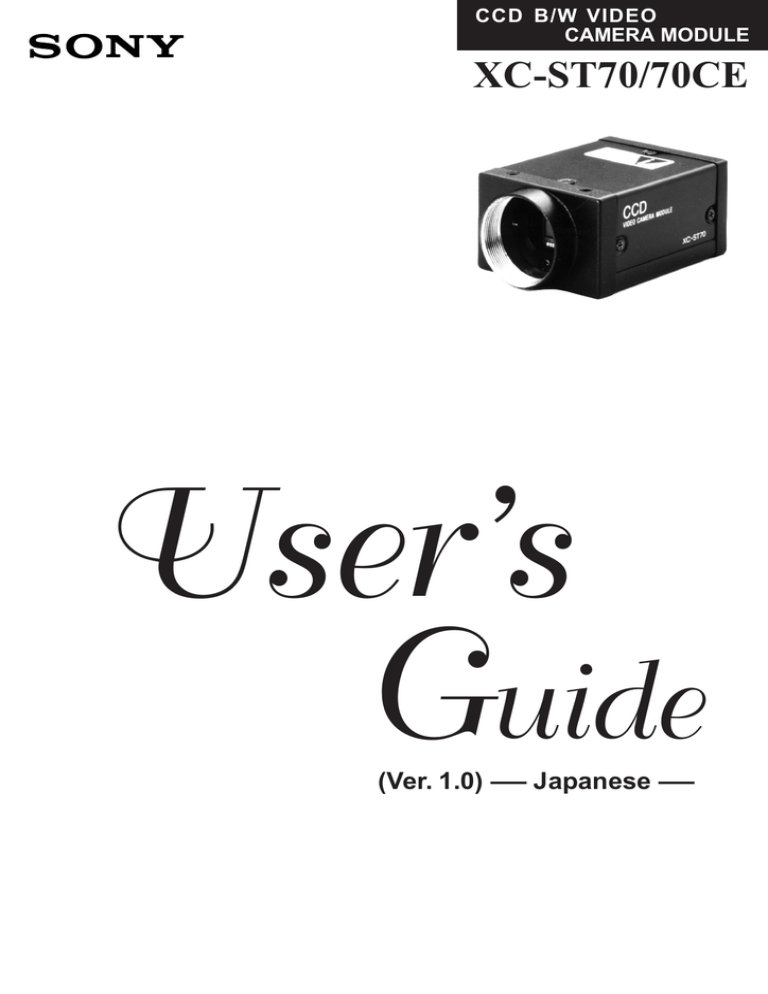

XC-ST70/70CE

XC-ST70/70CE

CCD B/W VIDEO

CAMERA MODULE

XC-ST70/70CE

User’s

G

uide

(Ver. 1.0) — Japanese —

XC-ST70/70CE

Table of Contents

概 要 .............................................................................................................................. 1

主な特長 .......................................................................................................................... 1

システムの構成品 ........................................................................................................... 2

主な仕様 .......................................................................................................................... 3

接続図 .............................................................................................................................. 4

各部の名称と働き ........................................................................................................... 5

電子シャッターについて ............................................................................................... 6

出力波形タイミングチャート ..................................................................................... 12

外部トリガーシャッタータイミングチャート・モード 1 ...................................... 16

外部トリガーシャッタータイミングチャート・モード 2 ...................................... 22

外形寸法図 ................................................................................................................... 24

分光感度特性(代表値).............................................................................................. 25

各種レンズ選定 ............................................................................................................ 26

XC カメラ 3 年保証規定 ............................................................................................. 27

XC-ST70/70CE

概 要

XC-ST70/70CEはこの業界でロングセラー機になったXC-77/77CEに代って最新テクノロジーと新世代2/3イ

ンチCCDを搭載した新しいコンセプトの小型、軽量白黒カメラモジュールです。各種モード設定がリアパネルのス

イッチ切り換えにより全て可能になり、従来機種に較べ操作性が向上しました。高速移動物体を外部信号により正確

画像処理分野で依然根強いファンを持つ 2/3 インチ CCD カメラ用途に合わせ、XC-ST70/70CE は高品位画像に

よる高レベルの画像検査ニーズにお応えします。

また、従来の機種と比べ耐振動性が一段と向上し、マシンビジョン装置への組み込みに優れています。

主な特長

■ 2/3" IT CCD 搭載

■外部トリガーシャッター機能搭載

(XC-ST70:1/4 ∼ 1/10,000 秒 , XC-ST70CE:1/4 ∼ 1/8,000 秒)

トリガーを入力することにより、1 枚の静止画像が得られます。高速移動体を正確に捉えます。

■リスタート・リセット機能

外部より連続 HD 信号と VD 信号(2VD)以上を入力することにより、任意の時間での一画像を捉えたり CCD の

蓄積コントロールが可能です。

長時間露光に有効な機能です。

■同期方式:内部/外部 HD/VD, VS

(VS は外部同期時のみ)

外部よりHD/VD信号を入力することにより自動的に外部同期となります。複数のカメラを外部システムから効

率よくコントロールする場合などに有利です。(工場出荷時)

■リアパネルでの各種モード設定

ディップスイッチおよびロータリースイッチの切り換えにより、各種モードの設定変更が可能です。全てリアパ

ネルに集中しているため装置組み込み後の設定変更も容易です。

■小型・軽量

■ C マウント

■耐振動性に優れた内部構造

■互換性

XC-ST50(1/2" CCD 搭載)、XC-ST30(1/3" CCD 搭載)と同一サイズ、同一機能、同一操作のためこれらの

機種と高い互換性を有しています。 (1999年末発売予定)

1

2

XC-ST70/70CE

システムの構成品

ビデオカメラモジュール XC-ST70/70CE を中心としたシステムの構成品目は、次のとおりです。

ビデオカメラモジュール

XC-ST70/70CE

カメラケーブル

CCXC-12P02N (2 m)

CCXC-12P05N (5 m)

CCXC-12P10N (10 m)

CCXC-12P25N (25 m)

カメラアダプター

DC-700/700CE

ジャンクションボックス

JB-77

三脚アダプター

VCT-ST70I(絶縁タイプ)

Cマウントレンズ

VCL-50Y-M

VCL-25Y-M

VCL-16Y-M(標準)

VCL-12YM

VCL-08YM

接写リングキット

LO-77ERK

XC-ST70/70CE

主な仕様

撮像素子 2/3インチインターライン転送方式

CCD

有効画素数

XC-ST70 : 768(H)× 494(V)

XC-ST70CE : 752(H)× 582(V)

CCD 水平駆動周波数

XC-ST70 : 14.318 MHz

XC-ST70CE : 14.187 MHz

CCD 垂直駆動周波数

XC-ST70 : 15.734 kHz

XC-ST70CE : 15.625 kHz

信号方式

セルサイズ

EIA/CCIR

XC-ST70 : 11.6 (H)× 13.5 (V) μ m

XC-ST70CE : 11.6 (H)× 11.2 (V) μ m

レンズマウント C マウント

フランジバック 17.526 mm

同期方式 内部/外部(自動切換)

外部同期入出力 HD/VD(2 ∼ 5 Vp-p),

VS(SYNC レベル:0.3 Vp-p

+0.3 V

)

※ リ ア パ ネ ル の 切 換 ス イ ッ チ が

EXT 時、入力信号の有無に応じ

て自動切換

外部同期許容周波数偏差

± 1 %(水平同期周波数にて)

ジッター

走査方式

± 50 nsec. 以内

2 :1 インタレース

ノンインタレース(外部同期入力時)

水平解像度

XC-ST70 : 570TV 本

XC-ST70CE : 560TV 本

感度

S/N 比

400 lx F8 (γ =ON, 0 dB)

XC-ST70 : 60 dB

XC-ST70CE : 58 dB

最低被写体照度 0.3 lx (F1.4, AGC ON)

GAIN AGC/Manual/ 固定

ガンマ補正

(リアパネルスイッチにて切換可能)

ON/OFF

(リアパネルスイッチにて切換可能)

電子シャッター

XC-ST70 : 1/100 ∼ 1/10,000 秒

XC-ST70CE : 1/120 ∼ 1/10,000 秒

外部トリガーシャッター

XC-ST70 : 1/4 ∼ 1/10,000 秒

XC-ST70CE : 1/4 ∼ 1/8,000 秒

※ トリガーパルス幅で可変または、リアパネルの

ディップスイッチで設定。

電源電圧

消費電力

DC+12 V (+10.5 V ∼ 15 V)

2.1 W

動作温度

保存温度

性能保証温度

動作湿度

保存湿度

耐振動性

− 5 ℃∼ +45 ℃

− 30 ℃∼ +60 ℃

0 ℃∼ +40 ℃

20 ∼ 80 %(結露のない状態で)

20 ∼ 95 %(結露のない状態で)

10G

(20 ∼ 200 Hz・X,Y,Z の各方向

20 分)

耐衝撃性

外形寸法

質量

各種規格

その他

付属品

70 G

44(V)× 29(H)× 57.5(D) mm

105 g

UL1492, FCC Class A Digital

Device, CE(EN50081-2 +

EN50082-2)

リスタート・リセット機能搭載

フレーム/フィールド蓄積選択可能

新EIAJ準拠 12pin コネクターピン

アサイメント採用

レンズマウントキャップ(1)

取扱説明書(1)

モード別外部同期対応について

モード

ノーマル

ノーマルシャッター

内部同期

モード1

モード2

リスタート・リセット

トリガー信号を

入力することに

より内部VD (単

発) 信号が発生

する。

×

外部同期

HD/VD VS

×

×

×

×

○:使用可

×:使用不可

3

4

XC-ST70/70CE

接続図

Cマウントレンズ

VCL-16Y-M

(標準)

カメラアダプター

DC-700/CE

(新EIAJ準拠12ピンアサイメント採用)

AC

VIDEO OUT

HD/VD

VS * 2

* 1

WEN

TRIG

VCL-08YM

XC-ST70/70CE

カメラアダプター

DC-777/CE

(トリガー入力端子はありません)

AC

VIDEO OUT

HD/VD * 1

VS

* 2

VCL-12YM

三脚アダプター

VCT-ST70I

カメラケーブル

CCXC-12P02N

CCXC-12P05N

CCXC-12P10N

CCXC-12P25N

VCL-25Y-M

AC

VIDEO OUT

HD/VD * 1

VS

* 2

VCL-50Y-M

LO-77ERK

カメラアダプター

DC-77RR/CE

(トリガー入力端子はありません)

接写リングキット

1:HD/VD

VS

と同時使用不可

* 2:VS は HD/VD と同時使用不可

ご注意 :

DC-777/CE

DC-77RR/CE

JB-77

をお使いの際には

XC-ST70/70CE

のすべての機能をお使い頂けません。

 下表をご参考にしてください。

XC-ST70/70CE

ノーマル

ノーマルシャッター

リスタート・リセット

(R.R)

リスタート・リセット

(R.R)

     +

    シャッター

外部トリガーシャッター

DC-777/CE

×

DC-77RR/CE

×

JB-77

×

○:使用可

×:使用不可

ジャンクションボックス

JB-77

(トリガー入力端子はありません)

DC +12 V

VIDEO OUT

HD/VD

VS * 2

* 1

XC-ST70/70CE

各部の名称と働き

XC-ST70/70CE

① レンズマウント部

ソニー標準レンズをはじめ、市販のCマ

ウントレンズの使用が可能です。

② カメラ固定用基準穴

レンズマウント面に対して高い精度で

加工されたネジ穴です。

CCD

VIDEO CAMERA MODULE

④ ⑤

② ③

⑥ ⑦

XC-ST70

③ 三脚アダプター取り付け用ネジ穴

(VCT-ST70I)

④ 12pin マルチコネクター

DC IN/SYNC(DC 電源 / 同期信号入力)

⑤ BNC コネクター

Video Out

⑥ ガンマ補正

ON/OFF 切換スイッチ

⑦ 内部 / 外部同期切換スイッチ

EXTの位置で外部同期入力が無い場合、

カメラ内部は内部同期で動作します。

その場合、12pin マルチコネクターか

ら HD/VD 信号は出力されません。

⑪ ⑫ ⑩ ⑨

④ 12Pin マルチコネクター

Pin No.

外部 HD/VD 同期 内部 HD/VD 同期 外部 VS 同期

7

8

5

6

3

4

1

2

9

10

11

12

GND

+12 V

GND

VIDEO 出力

GND

外部 HD 入力

* 1

外部 VD 入力

GND

* 2

WEN 出力

TRIG入力

GND

GND

+12 V

GND

VIDEO 出力

GND

内部 HD 出力

内部 VD 出力

GND

* 2

WEN 出力

TRIG入力

GND

GND

+12 V

GND

VIDEO 出力

GND

VS

GND

* 2

WEN 出力

TRIG入力

GND

1

: リスタート・リセットモード使用時は入力VDが必要です。

* 2 : WEN出力は外部トリガーシャッターモード時のみ有効です。

● リアパネル部工場出荷モード

対応 No.

スイッチ

工場出荷

モード

ガンマ補正

ON/OFF

切換スイッチ

内部/外部同期切換スイッチ

トリガー極性切換スイッチ

75Ω終端切換スイッチ

OFF

EXT

+

ON

切換ディップスイッチ

1

2

3

4

: シャッタースピード設置

OFF

5

: フィールド/フレーム切換

6

7

8

: ノーマルシャッター/外部トリガーシャッター/リスタート・リセット切換

(全て左側)

GAINスイッチ

FIX

⑧ トリガー極性切換スイッチ

トリガーの極性を選択できます。

(負極性・正極性)

⑨ 75 Ω終端切換スイッチ

⑩ 切換ディップスイッチ

スイッチ 1・2・3・4:

シャッタースピード切換

スイッチ 5:

フレーム/フィールド切換

スイッチ 6・7・8:

ノーマルシャッター/

外部トリガ−シャッター/

リスタート・リセット切換

⑪ GAIN スイッチ

A:被写体の明るさに応じて一定レベル

の映像出力にします。

(可変範囲: 0 ∼ 18 dB)

F: 固定利得 0 dB

M:可変利得(マニュアル)

M(工場出荷時):

CCD の感度バラツキに合わせすべ

ての XC-ST70/70CE が同一感度

(弊社標準値設定)となるようにボ

リューム調整してあります。

複数の XC-ST70/70CE を同一被

写体に使用する際に有効です。

⑫ ボリュームコントロールスイッチ

GAIN スイッチを「M」にした場合、0

∼ 18 dB の範囲で可変できます。

工場出荷時は標準被写体に対し、一定

の感度に調整されています。

5

6

XC-ST70/70CE

電子シャッターについて

ノーマルシャッターと外部トリガーシャッターの 2 タイプがあります。

リアパネルのディップスイッチにより設定できます。

■リアパネル ディップスイッチ説明

リアパネル ディップスイッチ

スイッチ 1 ・ 2 ・ 3 ・ 4 : シャッタースピード切換

スイッチ 5 : フレーム/フィールド切換

スイッチ 6 ・ 7 ・ 8 : ノーマルシャッター/外部トリガーシャッター/

リスタート・リセット切換

■ノーマルシャッター

連続して得られるビデオ信号でシャッター機能による高速移動物体を鮮明に捉えるためのモードです。

◇ ノーマルシャッタースピードの設定

スイッチ

1

2

3

4

5

6

7

8

Shutter

Off

0

0

0

0

0

1/125

1

0

0

0

0

1/250

0

1

0

0

0

1/500

1

1

0

1/1000

0

0

1

1/2000

1

0

1

0 0 0

フレーム:

0   1

0

0

0

1/4000

0

1

1

0

0

1/10000

1

1

1

0

0

*フリッカー

レス

1

0

ご注意

:ディップスイッチ5はフィールド設定を推奨します。(フレーム設定に比べ約2倍の感度が得られます。)

* フリッカーレスモードは

XC-ST70(EIA) では 1/100 sec

XC-ST70CE(CCIR)

では

1/120 sec

に設定されます。

1 : ON

0 : OFF

−: 任意

電子シャッターについて

■外部トリガーシャッター

外部からトリガーを入力することにより、高速移動体を正確な位置で捉えることができます。

トリガーパルス幅を 1/3 sec 以上にすると出力はノーマル VIDEO 信号に切り換わります。

映像を得るタイミングには 2 つのモードがあります。

● モード 1(ノンリセットモード)

トリガー入力後、VD に同期した映像を出すモード。

・ 外部 HD/VD を入力した場合: 外部 VD に同期

・ 外部 HD/VD を入力しない場合:内部 VD に同期

● モード 2(リセットモード)

トリガーパルスから一定期間後に映像が出力されるモード

※ 各タイミングチャートにつきましては、p.16 ∼ 23 をご参照ください。

◇ 外部トリガーシャッタースピードの設定

シャッタースピードは 2 種類の設定方法があります。

● リアパネルのディップスイッチによる方法

モード

1

(ノンリセットモード)

スイッチ

3

4

1

2

5

6

7

8

*1/100

1

0

1

1

1/125

1

1

0

0

1

0

0

1/250

0

0

0

1

0

1

1

1/500

1

1

0

1/1000 1/2000 1/4000

**1/10000

0

0

1

1

1

0 0 0

6 0

/フィールド:

1  

0 0 0

1

1

1

1

1

0

1 1

0

0

1

0

1

1

1

0

1

1

6

0

1

1

モード 2 (リセットモード)

スイッチ

3

4

5

1

2

6

7

8

*1/100

0

0

1

1

1/125

0

0

0

0

1

1

0

1/250

0

1

0

0

0

0

1

1/500 1/1000 1/2000 1/4000

**1/10000

*

XC-ST70(EIA) では 1/100 sec

XC-ST70CE(CCIR)

では

1/120 sec

に設定されます。

1

1

0

0

1

0

0

0

0

1

1

0

6 0 /フィールド: 1  

0 0 0

0

1

1

0

0

1

0

1

1

0

0

0

1

6

0

0

1

1

1

1

0

**

XC-ST70(EIA) では 1/10000 sec

XC-ST70CE(CCIR)

では

1/8000 sec

に設定されます。

1

0

ON

OFF

−: 任意

XC-ST70/70CE

● トリガーパルス幅による方法

・ リアパネルのディップスイッチ 1 ∼ 4 をすべて「0」に設定してください。

・ トリガーパルスの幅を 2 μ sec ∼ 250 msec の範囲に設定することにより、任意のシャッター速度

が得られます。

露光時間=トリガーパルス幅+ 97μ sec (EIA)

120μ sec (CCIR)

5

6

7

8

1

2

3

4

スイッチ

モード1

(ノンリセットモード)

モード2

(リセットモード)

0

0

0 0

0

フレーム:

0

1

0

0

0

1

1

0

0

0

1

1 : ON

0

OFF

ご注意

: 1. ディップスイッチ5はフィ−ルド設定を推奨します。

(フレーム設定に比べ約2倍の感度が得られます。)

2. トリガー入力後、そのトリガーによって得られる映像出力が完了する前に、

新たなトリガーを入力しないでください。

7

XC-ST70/70CE

電子シャッターについて

◇ トリガーパルス仕様

リアパネルの TRIG 極性切換スイッチ + 側で使用する場合

T

A : 2 ∼ 5.0 V

B

:

0

0.6 V

T : 2 μ sec ∼ 1/4 sec

リアパネルの TRIG 極性切換スイッチ ー 側で使用する場合

A

B

T

A : 4.0

∼ 5.0 V

B : 0 ∼ 2.0 V

T : 2 μ sec ∼ 1/4 sec

※ 入力インピーダンス:10 k Ω以上

※ 電圧とパルス幅は、リアパネルの 12pin マルチコネクター No.11pin で測定した場合です。

A

B

8

XC-ST70/70CE

電子シャッターについて

■リスタート・リセット(R.R)

外部よりリスタート・リセット信号(HD/VD)を入力することにより任意のタイミングに1画面の情報を取り出す

ことができます。このモードにするにはカメラのリアパネルのディップスイッチ6,7,8で下表のように設定して

ください。特に以下のような使い方に効果的です。

3

4

5

1

2

6

7

8

スイッチ リスタート・リセット(R.R)

0

0

0

0

0

1

1

1

1 : ON

0

OFF

◇ 長時間露光

通常の使用条件では十分な感度が得られない場合、あるいは移動する被写体の軌跡などを観察したい場合に

CCD の蓄積時間を伸ばすことにより高感度画像が得られます。そのためにVD パルスと VD パルスの間隔(T)

を広げた VD 信号を外部より入力してください。

● タイミングと条件:

長時間露光 例1

EXT HD

連続信号:15.734 kHz(XC-ST70), 15.625 kHz(XC-ST70CE) 周波数許容値±1 %

EXT VD

VD間隔(T):262.5H以上(XC-ST70), 312.5H以上(XC-ST70CE) 推奨最大値:1 sec 以下

VDパルスは4パルス以上必要です。

T

CCD

ODDフィールド

蓄積時間 EVENフィールド

フレーム蓄積(工場出荷)

ビデオ出力

無効画像

ODD イメージ EVENイメージ

フレーム有効画像

ODD/EVENは外部より入力されるEXT HD/VDの位相により決定されます。

9

XC-ST70/70CE

電子シャッターについて

長時間露光 例2

EXT HD

連続信号:15.734 kHz(XC-ST70), 15.625 kHz(XC-ST70CE) 周波数許容値±1 %

EXT VD

VD間隔(T):262.5H以上(XC-ST70), 312.5H以上(XC-ST70CE) 推奨最大値:1 sec 以下

VDパルスは4パルス以上必要です。

T

1/60秒 1/60秒

CCD

ODDフィールド

蓄積時間 EVENフィールド

フレーム蓄積(工場出荷)

ビデオ出力

無効画像

ODD イメージ EVENイメージ

フレーム有効画像

ODD/EVENは外部より入力されるEXT HD/VDの位相により決定されます。

カメラをフィールド蓄積に設定した場合はCCDのフィールド蓄積時間単位でのビデオ出力となり

ます。

10

XC-ST70/70CE

電子シャッターについて

◇ ストロボ発光装置との併用によるフレーム画像出力

このカメラの工場出荷モードはフレーム蓄積ですがノーマル連続シャッター、トリガーシャッター使用時に得

● タイミングと条件:

EXT HD

<リスタート・リセットによるタイミングチャート>

連続信号:15.734 kHz(XC-ST70), 15.625 kHz(XC-ST70CE) 周波数許容値±1 %

EXT VD

VD:XC-ST70(1/60sec), XC-ST70CE(1/50sec)  VDパルスは4パルス以上必要です。

ストロボ光

CCD

ODDフィールド

蓄積時間 EVENフィールド

フレーム蓄積(工場出荷)

ビデオ出力

無効画像

ODD イメージ EVENイメージ

フレーム有効画像

ODD/EVENは外部より入力されるEXT HD/VDの位相により決定されます。

ストロボ発光のさいは確実にストロボ光が取りこみたい画像と同期するように以下

の範囲での発光は避けてください。

発光禁止帯 XC-ST70:  VDの立ち下がりから10Hまでの間

XC-ST70CE:VDの立ち下がりから16Hまでの間

11

XC-ST70/70CE

出力波形タイミングチャート

◇ 水平出力波形タイミングチャート

HD

91 (6.36 μs)

40 77 22 3 15

CCD

出力信号

752

全有効画素 768

カメラ映像

出力信号

(代表値)

69.8 ns

水平転送

停止期間

ダミー

画素

水平ブランキング期間 (11.0 μs) 出力映像区間

21

(1.47 μs)

HSYNC

70

(4.89 μs)

67 (4.68 μs) 752 (52.5 μs)

1水平走査期間 (1H)

910 (63.56 μs)

◇ 垂直出力波形タイミングチャート(2:1 インタレース・フレーム蓄積)

奇数フィールド (262.5 H) 偶数フィールド (262.5 H)

VD

9 H 253.5 H

1 3 5 7 9

9 H 253.5 H

2 4 6 8

CCD

出力信号

1

8

6

4 242.5

2

8

6

3.5

242.5

カメラ映像

出力信号

垂直ブランキング

期間 (20 H)

垂直ブランキング

期間 (20 H)

・XC-ST70(EIA)

12

出力波形タイミングチャート

◇ 垂直出力波形タイミングチャート(2:1 インタレース・フィールド蓄積)

XC-ST70/70CE

・XC-ST70(EIA)

奇数フィールド (262.5 H) 偶数フィールド (262.5 H)

VD

9 H 253.5 H 9 H 253.5 H

CCD

出力信号

1

8

6

4 242.5

1

8

6

3.5

242.5

カメラ映像

出力信号

垂直ブランキング

期間 (20 H)

垂直ブランキング

期間 (20 H)

13

XC-ST70/70CE

出力波形タイミングチャート

◇ 水平出力波形タイミングチャート

HD

98

(6.91 μs)

40 91 22 3 15

CCD

出力信号

・XC-ST70CE(CCIR)

736

全有効画素 752

カメラ映像

出力信号

(代表値)

70.5 ns

水平転送

停止期間

ダミー

画素

水平ブランキング期間 (12.1 μs) 出力映像区間

21

(1.48 μs)

HSYNC

70

(4.93 μs)

81 (5.71 μs) 736 (51.9 μs)

1水平走査期間 (1H)

908 (64.0 μs)

◇ 垂直出力波形タイミングチャート(2:1 インタレース・フレーム蓄積)

偶数フィールド (312.5 H) 奇数フィールド (312.5 H)

VD

7.5 H 305 H

1 3 5 7 9

7.5 H

2 4 6 8

305 H

CCD

出力信号

287.5

287.5

1

14

6

3.5

2

14

6

3

カメラ映像

出力信号

垂直ブランキング

期間 (25 H)

垂直ブランキング

期間 (25 H)

14

XC-ST70/70CE

・XC-ST70CE(CCIR)

出力波形タイミングチャート

◇ 垂直出力波形タイミングチャート(2:1 インタレース・フィールド蓄積)

偶数フィールド (312.5 H) 奇数フィールド (312.5 H)

VD

7.5 H 305 H 7.5 H 305 H

CCD

出力信号

287.5

287.5

1

14

6

3.5

1

14

6

3

カメラ映像

出力信号

垂直ブランキング

期間 (25 H)

垂直ブランキング

期間 (25 H)

15

XC-ST70/70CE

外部トリガーシャッタータイミングチャート・モード 1

(ノンリセットモード)

■シャッタースピード TRG 幅設定の場合

◇ HD/VD 入力あり

● 連続 VD 入力

16

外部トリガーシャッター動作

3 通常動作

① ②

1

Trigger

2

露光時間 Te

2

露光時間 Te

1

External HD

1

External VD

(連続VD)

EXT-VD

Video out

65 μs

4 T : T = −65 μs∼+10 μs未満

+10 μs

4 T : T = −65 μs∼+10 μs未満

① ②

1/3 s以上

5

WEN

250H(EIA)

293H(CCIR)

TRG

EXT-VD

EXT-VD

65 μs

10 μs

モード移行状態

外部入力禁止

区間(50 ms)

外部トリガー

シャッター動作

2

露光時間 Te

10 μs以上

* 1:外部より入力する信号です。ただし、連続 VD の周期は 1 フィールドとし、必ず HD と VD を共に入力

してください。

* 2:露光時間 Te Te = Trigger 幅 + 97 μ s (EIA) 、Te = Trigger 幅 + 120 μ s(CCIR)

(外部トリガ−シャッタ−動作としての有効な Trigger 幅は 2 μ s ∼ 1/4s です。)

* 3:Trigger 幅を 1/3 s 以上にすると通常の動作状態になります。その Trigger の立ち下がりで外部トリ

ガ−シャッタ−動作に戻りますが、この時、立ち下がりから 50ms の区間は、外部入力禁止区間とな

ります。この区間に入力された Trigger に関する動作の保証はできません。

* 4:Trigger の立ち下がりから−65∼+ 10 μs未満の間に External VDの立ち下がりがあった場合(図

の①、②)、その External VD の立ち下がりに対して映像が出力されるか、次の External VD の立ち

下がりに対して映像が出力されるか不定となります(図の①は次の External VD に対して、②はその

External VDに対して映像が出力)。この場合、 映像とWENは一対の関係になっていますので、WEN

を参照してください。なお、それ以外の場合に対しては、Trigger の立ち下がり後の External VD の

立ち下がりに対して映像が出力されます。(図の③)。

* 5:外部トリガ−シャッタ−から通常動作に切り替わり時、WEN パルスが 1 発のみ出力されます。

ご注意

: Trigger に対応する映像の出力が終わる前に、次の Trigger を入力すると映像が重畳します。

外部トリガーシャッタータイミングチャート・モード 1(ノンリセットモード)

XC-ST70/70CE

■シャッタースピード TRG 幅設定の場合

◇ HD/VD 入力あり

● 連続 HD、単発 VD 入力

外部トリガーシャッター動作

1

Trigger

1

External HD

1

External VD

(単発VD)

2

露光時間 Te

4 T : T = 10 μs∼100 ms

3 通常動作

1/3 s以上

モード移行状態

外部入力禁止

区間(50 ms)

外部トリガー

シャッター動作

2

露光時間 Te min 10 μs

Video out

WEN

250H(EIA)

293H(CCIR)

5

250H(EIA)

293H(CCIR)

250H(EIA)

293H(CCIR)

* 1:外部より入力する信号です。ただし、必ず HD と VD を共に入力してください。なお、VD の位相は HD

の立ち下がりに合わせて入力してください。

* 2:露光時間 Te Te = Trigger 幅 + 97 μ s (EIA)、Te = Trigger 幅 + 120 μ s(CCIR)

(外部トリガ−シャッタ−動作としての有効な Trigger 幅は 2 μ s ∼ 1/4s です。)

* 3:Trigger 幅を 1/3 s 以上にすると通常の動作状態になります。(この区間に連続 VD を入力すること

で映像が出力されます。)その Trigger の立ち下がりで外部トリガ−シャッタ−動作に戻りますが、

この時、立ち下がりから50msの区間は、外部入力禁止区間となります。この区間に入力されたTrigger

に関する動作の保証はできません。

* 4:External VD の入力は必ず Trigger の立ち下がりから 10 μ s ∼ 100 ms の区間に行ってください

(図の①、②)。それ以外の入力をした場合の動作については保証できません。万一、規定外の入力をし

てしまった場合、規定の条件の入力に変更してから数V後に正常な動作となります。

* 5:外部トリガ−シャッタ−から通常動作に切り替わり時、WEN パルスが 1 発のみ出力されます。

ご注意

: Trigger と VD は一対の関係でご使用ください。なお、Trigger に対応する映像の出力が終わる

前に、次の Trigger を入力すると映像が重畳します。

17

XC-ST70/70CE

外部トリガーシャッタータイミングチャート・モード 1(ノンリセットモード)

■シャッタースピード TRG 幅設定の場合

◇ HD/VD 入力なし(内部同期)

1

Trigger

外部トリガーシャッター動作

2

露光時間 Te

2

露光時間 Te

4

Interrnal VD

5 T : T = 10 μs以上の場合

Video out

WEN

250H(EIA)

293H(CCIR)

6

3 通常動作

1/3 s以上

モード移行状態

外部入力禁止

区間(50 ms)

外部トリガー

シャッター動作

2

露光時間 Te

5 T : T = 10 μs未満

  の場合

* 1:外部より入力する信号です。

* 2:露光時間 Te Te = Trigger 幅 + 97 μ s (EIA)、Te = Trigger 幅 + 120 μ s(CCIR)

(外部トリガ−シャッタ−動作としての有効な Trigger 幅は 2 μ s ∼ 1/4s です。)

* 3:Trigger 幅を 1/3 s 以上にすると通常の動作状態になります。その Trigger の立ち下がりで外部トリ

ガ−シャッタ−動作に戻りますが、この時、立ち下がりから 50ms の区間は、外部入力禁止区間とな

ります。この区間に入力された Trigger に関する動作の保証はできません。

* 4:Internal VD は外部入力をしない場合に限り、リアパネルの INT/EXT スイッチを INT 側にすること

で出力されます。

* 5:外部トリガーシャッター動作では、Triggerの立ち下がり後のInternal VDの立ち下がりに対して映像

が出力されますが(図の①、②)、Trigger の立ち下がりから Internal VD の立ち下がりまでの時間(図

の T)が 10 μ s 未満の場合、その Internal VD の立ち下がりに対して映像が出力されるか、次の Internal VD の立ち下がりに対して映像が出力されるか不定となります(図の③、この場合は次の Internal VD に対して映像が出力)。この場合、映像と WEN は一対の関係になっていますので、WEN を参

ます。)

* 6:外部トリガ−シャッタ−から通常動作に切り替わり時、WEN パルスが 1 発のみ出力されます。

ご注意

: Trigger に対応する映像の出力が終わる前に、次の Trigger を入力すると映像が重畳します。

18

外部トリガーシャッタータイミングチャート・モード 1(ノンリセットモード)

XC-ST70/70CE

■シャッタースピード ディップスイッチ設定の場合

◇ HD/VD 入力あり

● 連続 VD 入力

3 通常動作

モード移行状態

外部入力禁止

区間(50 ms)

外部トリガー

シャッター動作

2

露光時間 Te

1

Trigger

1

External HD

1

External VD

 (連続VD)

外部トリガーシャッター動作

2

露光時間 Te

2

露光時間 Te

4 T : T = 10 ms未満の場合

4 T : T = 10 ms以上の場合

1/3 s

Video out

WEN

① ②

250H(EIA)

293H(CCIR)

250H(EIA)

293H(CCIR)

4 T : T = 10 ms以上

の場合

* 1:外部より入力する信号です。ただし、連続 VD の周期は 1 フィールドとし、必ず HD と VD を共に入力

してください。

* 2:露光時間 Te はディップスイッチの設定により p.7 の表のように決まっています。

* 3:Trigger 幅を 1/3 s 以上にすると通常の動作状態になります。その Trigger の立ち下がりで外部トリ

ガ−シャッタ−動作に戻りますが、この時、立ち下がりから 50ms の区間は、外部入力禁止区間とな

ります。この区間に入力された Trigger に関する動作の保証はできません。

* 4:Trigger の立ち上がり後、10 ms 以上後の External VD の立ち下がりに対して映像が出力されます

(図の②、③)。Trigger の立ち上がりから External VD の立ち下がりまでの時間(図の T)が 10 ms

未満の場合、その External VD の立ち下がりに対して映像が出力されるか、次の External VD の立ち

下がりに対して映像が出力されるか不定となります(図の①、この場合は次の External VD に対して

映像が出力)。この場合、映像と WEN は一対の関係になっていますので、WEN を参照してください。

ご注意

: Trigger に対応する映像の出力が終わる前に、次の Trigger を入力すると映像が重畳します。

19

XC-ST70/70CE

外部トリガーシャッタータイミングチャート・モード 1(ノンリセットモード)

■シャッタースピード ディップスイッチ設定の場合

◇ HD/VD 入力あり

● 連続 HD、単発 VD 入力

3 通常動作

モード移行状態

外部入力禁止

区間(50 ms)

外部トリガー

シャッター動作

2

露光時間 Te

外部トリガーシャッター動作

1

Trigger

1

External HD

1

External VD

(単発VD)

2

露光時間 Te

4 T : T = 10 ms∼110 ms

Video out

WEN

250H(EIA)

293H(CCIR)

1/3 s min. 10 ms

250H(EIA)

293H(CCIR)

* 1:外部より入力する信号です。ただし、必ず HD と VD を共に入力してください。なお、VD の位相は HD

の立ち下がりに合わせて入力してください。

* 2:露光時間 Te はディップスイッチの設定により p.7 の表のように決まっています。

* 3:Trigger 幅を 1/3 s 以上にすると通常の動作状態になります。(この区間に連続 VD を入力すること

で映像が出力されます。)その Trigger の立ち下がりで外部トリガ−シャッタ−動作に戻りますが、

この時、立ち下がりから50msの区間は、外部入力禁止区間となります。この区間に入力されたTrigger

に関する動作の保証はできません。

* 4:External VD の入力は必ず Trigger の立ち上がりから 10 ms ∼ 110 ms の区間に行ってください

(図の①、②)。それ以外の入力をした場合の動作については保証できません。万一、規定外の入力をし

てしまった場合、規定の条件の入力に変更してから数V後に正常な動作となります。

ご注意

: Trigger と VD は一対の関係でご使用ください。なお、Trigger に対応する映像の出力が終わる

前に、次の Trigger を入力すると映像が重畳します。

20

外部トリガーシャッタータイミングチャート・モード 1(ノンリセットモード)

XC-ST70/70CE

■シャッタースピード ディップスイッチ設定の場合

◇ HD/VD 入力なし(内部同期)

1

Trigger

外部トリガーシャッター動作

2

露光時間 Te

2

露光時間 Te

4

Internal VD

5 T : T = 10 ms未満の場合

5 T : T = 10 ms以上の場合

Video out

WEN

1/3 s

250H(EIA)

293H(CCIR)

250H(EIA)

293H(CCIR)

3 通常動作

モード移行状態

外部入力禁止

区間(50 ms)

外部トリガー

シャッター動作

2

露光時間 Te

5 T : T = 10 ms以上

の場合

* 1:外部より入力する信号です。

* 2:露光時間 Te はディップスイッチの設定により p.7 の表のように決まっています。

* 3:Trigger 幅を 1/3 sec 以上にすると通常の動作状態になります。その Trigger の立ち下がりで外部ト

リガ−シャッタ−動作に戻りますが、この時、立ち下がりから 50ms の区間は、外部入力禁止区間と

なります。この区間に入力された Trigger に関する動作の保証はできません。

* 4:Internal VD は外部入力をしない場合に限り、リアパネルの INT/EXT スイッチを INT 側にすること

で出力されます。

* 5:Triggerの立ち上がり後、10 ms以上後のInternal VDの立ち下がりに対して映像が出力されます(図

の②、③)。Trigger の立ち上がりから Internal VD の立ち下がりまでの時間(図の T)が 10 ms 未

満の場合、その Internal VD の立ち下がりに対して映像が出力されるか、次の Internal VD の立ち下

がりに対して映像が出力されるか不定となります(図の①、この場合は次のInternal VDに対して映像

が出力)。この場合、映像と WEN は一対の関係になっていますので、WEN を参照してください。

(Internal VD の立ち下がりと SYNC の V 区間の等価パルスの始まりが同位相となります。)

ご注意

: Trigger に対応する映像の出力が終わる前に、次の Trigger を入力すると映像が重畳します。

21

XC-ST70/70CE

外部トリガーシャッタータイミングチャート・モード 2

(リセットモード)

■シャッタースピード TRG 幅設定の場合

外部トリガーシャッター動作

1

Trigger

2

露光時間 Te

Video out

4

1H∼2H

WEN

250H(EIA)

293H(CCIR)

5

250H(EIA)

293H(CCIR)

3 通常動作

1/3 s以上

モード移行状態

外部入力禁止

区間(50 ms)

外部トリガー

シャッター動作

2

露光時間 Te

4

1H∼2H

250H(EIA)

293H(CCIR)

* 1:外部より入力する信号です。Trigger の入力周期はトリガ−パルス幅+ 1 フィールド+ 2 H の周期以

上でご使用ください。それより短い周期での使用に対しては保証できません。万一、規定外の入力をし

てしまった場合、規定の条件の入力に変更してから数 V 後に正常な動作となります。

* 2:露光時間 Te Te = Trigger 幅 + 97 μ s (EIA)、Te = Trigger 幅 + 120 μ s(CCIR)

(外部トリガ−シャッタ−動作としての有効な Trigger 幅は 2 μ s ∼ 1/4s です。)

* 3:Trigger 幅を 1/3 s 以上にすると通常の動作状態になります。その Trigger の立ち下がりで外部トリ

ガ−シャッタ−動作に戻りますが、この時、立ち下がりから 50ms の区間は、外部入力禁止区間とな

ります。この区間に入力された Trigger に関する動作の保証はできません。

* 4:Trigger の立ち下がりから、1 H ∼ 2 H 後に VD が発生し、それに同期して映像が出力されます。

* 5:外部トリガ−シャッタ−から通常動作に切り替わり時、WEN パルスが 1 発のみ出力されます。

22

外部トリガーシャッタータイミングチャート・モード 2(リセットモード)

■シャッタースピード ディップスイッチ設定の場合

XC-ST70/70CE

外部トリガーシャッター動作

1

Trigger

2

露光時間 Te

Video out

WEN

4

T

250H(EIA)

293H(CCIR)

1/3 s

3 通常動作

モード移行状態

外部入力禁止

区間(50 ms)

外部トリガー

シャッター動作

2

露光時間 Te

4

T

250H(EIA)

293H(CCIR)

* 1:外部より入力する信号です。Triggerの入力周期はシャッタースピード(ディップスイッチ)+1フィー

ルド+ 2 H の周期以上でご使用ください。それより短い周期での使用に対しては保証できません。万

一、規定外の入力をしてしまった場合、規定の条件の入力に変更してから数V後に正常な動作となりま

す。

* 2:露光時間 Te はディップスイッチの設定により p.7 の表のように決まっています。

* 3:Trigger 幅を 1/3 sec 以上にすると通常の動作状態になります。その Trigger の立ち下がりで外部ト

リガ−シャッタ−動作に戻りますが、この時、立ち下がりから 50ms の区間は、外部入力禁止区間と

なります。この区間に入力された Trigger に関する動作の保証はできません。

* 4:Triggerの立ち上がりから、ディップスイッチの設定に応じて最短のタイミングで映像は出力されます。

23

XC-ST70/70CE

外形寸法図

■XC-ST70/70CE

13

2-M3深さ4

44

(8)

CCD

VIDEO CAMERA MODULE

XC-ST70

57.5

65.5

4-M3深さ4

13 50±0.5

(単位 : mm)

24

分光感度特性(代表値)

0.6

0.5

0.4

0.3

0.2

0.1

1.0

0.9

0.8

0.7

0.0

400 500 600 700

波長 (nm)

800 900 1000

XC-ST70/70CE

25

XC-ST70/70CE

各種レンズ選定

以下はアクセサリーとして用意しております各種レンズ仕様です。

レンズ選定の参考にしてください。

■XC-ST70/70CE 対応

C マウントレンズ一覧表

焦点距離

(mm)

最大口径比

型 名

操作

絞り

フォーカス

画角 (水平 × 垂直)

MOD (mm)

最近接時の撮像範囲

(水平×垂直)

(mm)

バックフォーカス (mm)

フランジバック (mm)

質量 

(g)

XC-ST70

XC-ST70CE

VLC-08YM

8

1 : 1.4

手動

手動

56.4˚ × 42.6˚

207

250

×

183

247 × 180

11.54

17.526

40

MOD:

レンズボディの先端から被写体までの最短撮影距離

VLC-12YM

12

1 : 1.8

手動

手動

39.9˚ × 30.5˚

208

173

×

127

167 × 124

10.99

17.526

40

VLC-16Y-M

16

1 : 1.4

手動

手動

30.7˚ × 23.3˚

289

165

×

122

160 × 120

12.5

17.526

51

VLC-25Y-M

25

1 : 1.6

手動

手動

20.0˚ × 15.0˚

204

72

×

53.5

69 × 53

11.6

17.526

42

VLC-50Y-M

50

1 : 2.8

手動

手動

10.1˚ × 7.6˚

438

68

×

51

69 × 49

22.1

17.526

65

26

XC-ST70/70CE

XC カメラ 3 年保証規定

■お客様各位

この度は XC カメラをお買い上げ頂き誠にありがとうございます。

末永くお使い頂くためにお買い上げ後のサービス、保証範囲等については以下の保証規定とさせて頂きます。

内容につきご理解の上ご使用下さいますようお願い申し上げます。

尚、この保証規定の対象は日本国内にてご購入頂いた製品に限らせて頂きます。

■XC カメラ 3 年保証規定

正常な使用状態で故障した場合は以下の条件で無償修理をお受け致します。

◇ 無償修理期間

お客様ご購入後 3 年です。

ご購入時期が不明な場合は、シリアル No(生産時期)から判断させて頂くことがあります。

但し、シリアル No(カメラ底部にラベル表示)がなく、ご購入時期が不明な場合は有償修理となります。

◇ 無償修理の対象範囲

標準カメラ

及びお客様のご要望に合わせ弊社責任において特別に改造をお受けした製品(納入仕様書発行済

のもの)のみとさせて頂きます。

*標準カメラについて

弊社出荷時のままでお使いのもの、あるいはカタログ、取扱説明書、ユーザーズガイド、サービスマニュアル等に示す設定変更の

ためのスイッチおよび半田ランドショート / オープン切り替えをお客様にて変更されたものを含みます。

◇ 無償修理の対象外範囲

1)お客様での設定変更時のミスによるものや、お客様改造品

2)火災、地震、風水害、落雷、その他の天変地変、公害、塩害、異常電圧などによる故障及び損傷

3)製品の点検清掃、または製品の性能を維持するための定期的な調整や保守的作業を行った場合

◇ 保証範囲について

1)保証範囲についてはカメラ単体についてのみとし、カメラ故障により波及すると考えられるお客様のシス

テム、また、これに伴う取り外し、再取り付けに関わる費用等は補償の対象外とさせていただきます。

2)営業上の機会損失、ソフトウエア、データベースの消去 / 破損等の補修についても補償の対象外とさせて

いただきます。

◎ 製品の寿命について

製品の中には有寿命部品

として定期交換の必要なものがあり、使用環境や条件により異なります。

長時間ご使用される場合には定期点検をお勧めします。詳しくは営業担当者にお問い合わせ下さい。

*カメラの有寿命部品としては、電解コンデンサ等があり、長時間ご使用になるお客様には定期点検をお勧めします。

◇ 修理依頼方法

1)お買い上げ店の担当者にお申し付け下さい。尚、修理のご用命の際はできる限り具体的にその不良症状 /

条件もお知らせ下さい。お客様からの情報は修理期間の短縮化に大変役立ちます。

2)無償修理期間経過後の修理及びお客様改造品については、修理可能なものに限り有償にてお受け致します。

27

XC-ST70/70CE

本資料の掲載内容は、改良などにより予告なく変更することがあります。

本資料に掲載した技術資料は、使用上の参考として示したもので、ご使用に際し、当社および第三者の

知的財産権その他の権利の実施あるいは使用を許諾したものではありません。

よって、その使用に起因する権利の侵害について、当社は一切の責任を負いません。

29

Sales Office :

ソニー株式会社

B & P カンパニー

イメージセンシングプロダクツ営業部

〒 243-0021

神奈川県厚木市岡田 4-16-1

Tel: (046) 227-2346 Fax: (046) 227-2347

Japan

http://www.sony.co.jp/ISPJ/

Image Sensing Products Sales Department

B & P Company

Sony Corporation

4-16-1, Okata, Atsugi-shi, Kanagawa-ken, 243-0021 Japan

Tel: +81-46-227-2346 Fax: +81-46-227-2347

USA

http://www.sony.com/professional

Sony Electronics Inc.

HQ

1 Sony Drive Park Ridge, NJ 07656

Tel: +1-800-686-7669

Canada

Sony of Canada Ltd.

115 Gordon Baker Rd, Toronto, Ontario M2H 3R6

Tel: +1-416-499-1414 Fax: +1-416-497-1774

CCD B/W VIDEO

CAMERA MODULE

XC-ST70/70CE

Europe

http://www.bpe.sony-europe.com

Sony Broadcast & Professional

HQ

15, rue Floreal 75831 Paris Cedex 17, France

Tel: +33-1-40-87-35-11 Fax: +33-1-40-87-35-17

Germany

Hugo-Eckener-Str. 20, 50829 Koln

Tel: +49-221-5966-322 Fax: +49-221-5966-491

France

15, rue Floreal 75831 Paris Cedex 17

Tel: +33-1-49-45-41-62 Fax: +33-1-47-31-13-57

UK

The Heights, Brooklands, Weybridge, Surrey KT13 0XW

Tel: +44-990-331122 Fax: +44-1932-817011

Nordic

Per Albin Hanssons vag 20 S-214 32 Malmo Sweden

Tel: +46-40-190-800 Fax: +46-40-190-450

Italy

Via Galileo Galilei 40 I-20092 Cinisello Balsamo, Milano

Tel: +39-2-618-38-431 Fax: +39-2-618-38-402

http://www.sony.co.jp/ISPJ/

仕様は、予告なく変更される場合がありますが、ご了承下さい。

All specifications subject to change without notice.

99C

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
