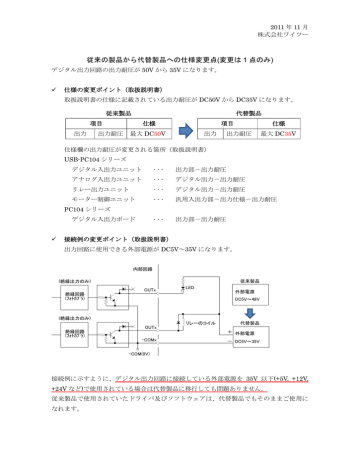

従来の製品から代替製品への仕様変更点(変更は 1 点のみ)

従来の製品から代替製品への仕様変更点(変更は 1 点のみ)
2011 年 11 月
株式会社ワイツー
従来の製品から代替製品への仕様変更点(変更は 1 点のみ)
デジタル出力回路の出力耐圧が 50V から 35V になります。

仕様の変更ポイント(取扱説明書)
取扱説明書の仕様に記載されている出力耐圧が DC50V から DC35V になります。
従来製品
代替製品
項目
出力
仕様
項目
最大 DC50V
出力耐圧
出力
仕様
出力耐圧
最大 DC35V
仕様欄の出力耐圧が変更される箇所(取扱説明書)
USB-PC104 シリーズ
デジタル入出力ユニット
---
出力部-出力耐圧
アナログ入出力ユニット
---
デジタル出力-出力耐圧
リレー出力ユニット
---
デジタル出力-出力耐圧
モーター制御ユニット
---
汎用入出力部-出力仕様-出力耐圧
---
出力部-出力耐圧
PC104 シリーズ
デジタル入出力ボード

接続例の変更ポイント(取扱説明書)
出力回路に使用できる外部電源が DC5V~35V になります。
内部回路
(絶縁出力のみ)
絶縁回路
(フォトカプラ)
従来製品
OUTx
LED
外部電源
DC5V~48V
(絶縁出力のみ)
絶縁回路
(フォトカプラ)
OUTx
リレーのコイル
代替製品
+ 外部電源
-COMx
- DC5V~35V
-COM(0V)
接続例に示すように、デジタル出力回路に接続している外部電源を 35V 以下(+5V, +12V,
+24V など)で使用されている場合は代替製品に移行しても問題ありません。
従来製品で使用されていたドライバ及びソフトウェアは、代替製品でもそのままご使用に
なれます。
