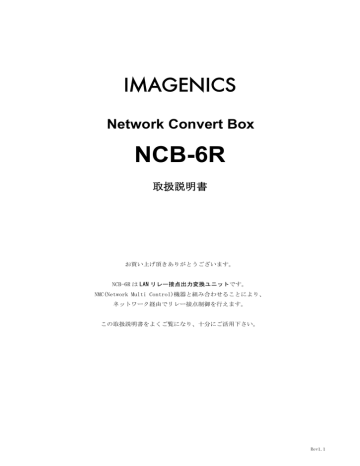

IMAGENICS

Network Convert Box

NCB-6R

取扱説明書

お買い上げ頂きありがとうございます。

NCB-6R は LAN リレー接点出力変換ユニットです。

NMC(Network Multi Control)機器と組み合わせることにより、

ネットワーク経由でリレー接点制御を行えます。

この取扱説明書をよくご覧になり、十分にご活用下さい。

Rev1.1

IMAGENICS

NCB-6R 取扱説明書

安全にお使いいただくために

本機は、安全に十分配慮して設計されています。しかし、誤った使い方をすると火災や感電などにより人

身事故になることがあり危険です。事故を防ぐために次のことを必ずお守りください。

絵表示について

この取扱説明書には、安全にお使いいただくためのさまざまな絵表示をしてあります。

その表示を無視して、誤った取り扱いをする事によって生じる内容を次のように区分しています。

内容をよく理解してからお読みください。

警告

この表示を無視して誤った取り扱

いをすると、人が死亡または重症

を負う可能性がある事を示してい

注意

この表示を無視して誤った取り扱

いをすると、人が怪我をしたり物

的な損害を負う可能性がある事を

ます。 示しています。

絵表示の意味(絵表示の一例です)

注意(警告を含む)を促すものです。例えば

は「感電注意」を示しています。

禁止行為を示すものです。例えば

は「分解禁止」を示しています。

行為を強制したり指示したりするものです。例えば

す。

は「プラグを抜くこと」を示していま

警告

本機は日本国内専用です。交流100V、50Hz・60Hzの電源でご使用ください。指定

以外の電源を使用すると、火災の原因になることがあります。交流200V系の電源でご使用

になられる場合は、当社営業窓口にご相談ください。

電源コードを傷つけないでください。電源コードを加工したり、傷つけたり、重いものをの

せたり、引っ張ったりしないで下さい。また、熱器具に近づけたり加熱したりしないで下さ

い。火災や感電の原因となることがあります。万一電源コードが傷んだら、当社サービス窓

口に修理をご依頼ください。

内部に水や異物を入れないでください。火災や感電の原因となることがあります。万一、水

や異物が入ったときは、すぐに本体の電源スイッチを切り電源プラグをコンセントから抜

き、当社サービス窓口にご相談ください。

本機から煙や異音がでる、異臭がするなどの異常な状態で使用を続けると、火災や感電の原

因になることがあります。異常が発生したら直ちに電源を切り、電源プラグをコンセントから

抜いて当社サービス窓口にご相談ください。

雷が鳴りだしたら、電源プラグに触れないでください。

感電の原因となることがあります。

直射日光の当たる場所や、湿気、ほこり、油煙、湯気の多い場所には置かないでください。

上記のような場所に置くと、火災や感電の原因になることがあります。

― 2 ―

IMAGENICS

NCB-6R 取扱説明書

注意

安定した場所に設置してください。ぐらついた台の上や傾いたところなどに置くと、落

下によりけがの原因になることがあります。

長期間の使用において内部にほこりがたまると、火災や感電の原因となることがありま

すので定期的に内部の清掃をすることをお勧めします。当社サービス窓口にご相談くだ

さい。

本機をご使用の際は、使用温湿度範囲をお守りください。保存される場合は保存温湿度

範囲を守って保存してください。

電源プラグの抜き差しはプラグの部分を持って行ってください。電源プラグを抜くとき

はコードを引っ張らずに、プラグの部分を持って抜き差ししてください。コードが傷つ

き火災や感電の原因になることがあります。

濡れた手で電源プラグにさわらないでください。

感電の原因になることがあります。

定期的に電源プラグのチェックをしてください。

電源コンセントにプラグを長期間差し込んだままにしておくと、その間にほこりやゴミ

がたまってきます。さらに空気中の水分などを吸湿すると、電気が流れやすくなるため

(トラッキング現象)プラグやコンセントが炭化し、ときには発火の原因になることがあ

ります。事故を防ぐため定期的に電源プラグがしっかりささっているか、ほこりがつい

ていないかなどを点検してください。

移動させるとき、長時間使わないときは電源プラグを抜いてください。

電源プラグを差し込んだまま移動させると、電源コードが傷つき、火災や感電の原因に

なることがあります。長期間使用しないときは安全のため、電源プラグをコンセントか

ら抜いてください。差し込んだままにしていると火災の原因となることがあります。

万一、強制空冷用電動ファンが停止した場合は、直ちに使用を止め、当社のサービスを

受けてください。内部が異常加熱し故障や火災の原因となる場合があります。

お手入れのときは、電源プラグを抜いてください。

電源プラグを差し込んだままお手入れすると、感電の原因になることがあります。

分解、改造などをしないでください。感電の原因となることがあります。ラックマウン

トなどで一旦本体カバーを外す場合は、取扱説明書の当該ページを良く読んだ上で電源

プラグをコンセントから抜き、内部に金属片など異物を残さないよう注意して本体を閉

めてから電源を入れてください。内部の点検や修理は当社のサービス窓口にご依頼くだ

さい。



正常な使用状態で本機に故障が発生した場合は、当社は本機の保証書に定められた条件に従って修理い

たします。但し、本機の故障、誤動作、不具合、あるいは停電などの外部要因により通信、録画、再生

などにおいて利用の機会を逸したために生じた損害などの付随的損失の補償につきましては、当社は一

切その責任を負いかねますので、あらかじめご了承ください。

― 3 ―

IMAGENICS

NCB-6R 取扱説明書

目次

安全にお使いいただくために .................................................................. 2

1.同梱品 ................................................................................... 5

2.前面パネルの説明 ......................................................................... 5

3.後面パネルの説明 ......................................................................... 6

4.底面パネルの説明 ......................................................................... 7

5.本機を使用するにあたって ................................................................. 8

6.初期設定 ................................................................................. 8

7.IPアドレスの設定 ......................................................................... 9

8.パスワードの設定 ........................................................................ 10

9.リレー設定変更 .......................................................................... 12

10.ROM更新 ............................................................................... 13

トラブルシューティング ..................................................................... 14

― 4 ―

IMAGENICS

NCB-6R 取扱説明書

1.同梱品

箱から取り出したら、次のものが入っていることをご確認ください。

NCB-6R 本体 1台

電源コード (国内専用 2P-2S VFF)

取扱説明書 (本書)

1本

1部

保証書 1通

※ 万一、内容物に不足がある場合は弊社までご連絡下さい。

2.前面パネルの説明

IMAGENICS

PWR BSY

DO1 DO2 DO3 DO4 DO5

DO6

③ ④ ⑤ ⑥ ⑦

NETWORK CONVERT BOX

NCB-6R

INPUT SELECT KEY LOCK

① 電源ランプ(PWR)

電源コードをコンセントに差し込むことにより、電源表示(緑のランプ)が点灯します。

② ビジーランプ(BSY)

本体起動中、ソフトウエアアップデート中に赤色に点灯します。

③ リレー接点出力1動作ランプ(DO1)

リレー接点出力1(DO1)がON時(ショート)に点灯します。

④ リレー接点出力2動作ランプ(DO2)

リレー接点出力 2(DO2)がON時(ショート)に点灯します。

⑤ リレー接点出力3動作ランプ(DO3)

リレー接点出力 3(DO3)がON時(ショート)に点灯します。

⑥ リレー接点出力4動作ランプ(DO4)

リレー接点出力 4(DO4)がON時(ショート)に点灯します。

⑦リレー接点出力5動作ランプ(DO5)

リレー接点出力 5(DO5)がON時(ショート)に点灯します。

⑧リレー接点出力6動作ランプ(DO6)

リレー接点出力 6(DO6)がON時(ショート)に点灯します。

― 5 ―

IMAGENICS

NCB-6R 取扱説明書

3.後面パネルの説明

LAN

PS

E

IMAGENICS

NETWORK CONVERT BOX

MODEL NCB-6R

AC100V 50/60Hz 5W

SER.NO

MADE IN JAPAN

AC IN

DO1 DO2 DO3 DO4 DO5 DO6

①電源入力コネクタ(AC IN)

通常は AC 100 V(50/60 Hz)に接続します。付属の電源コードを差し込んで下さい。

②接点端子(Phoenix コネクタ)

付属のコネクタを差し込んでご使用ください。

向かって左から2ピンずつ、組み合わせて使用します。

1,3,5,7,9,11

2,4,6,8,10,12

DO1 : リレー接点 1 1,2 ピン

DO2 : リレー接点 2 3,4 ピン

DO3 : リレー接点 3 5,6 ピン

DO4 : リレー接点 4 7,8 ピン

DO5 : リレー接点 5 9,10 ピン

― 6 ―

IMAGENICS

NCB-6R 取扱説明書

DO6 : リレー接点 6 11,12 ピン

フロントパネルの DO1~DO6 ランプと連動動作します。(ランプ点灯時ショート状態)

※接点端子には保護回路が含まれていません。保護回路がご必要な場合は、必ず外部に

保護回路を組み込んでご使用ください。

※最大定格電圧( DC24V )・最大定格電流( 1A )を守ってご使用ください。

製品が破損する恐れがあります。

③LAN コネクタ(RJ-45)

LAN(10Base-T または 100Base-Tx)を経由してリモートコントロール制御及び本機の設定が可能です。

電気的な接続が確立すると、ランプが点灯します。

通信中はランプが点滅します

4.底面パネルの説明

①初期化SW

パスワード・ネットワークの設定を初期化します。

― 7 ―

IMAGENICS

NCB-6R 取扱説明書

6cm 程度奥に配置してありますので、長い棒か何かで押してください。

ビジーランプが点灯しますと、初期化開始です。

5.本機を使用するにあたって

本 機 を ブ ラ ウ ザ で 接 続 す る 際 に は 、 WindowsXP の Internet Explorer 6.0 SP2 以 降 も し く は 、

FireFox2.0.0.12 以降をご使用ください。その他の環境での動作は保証しません。

また、JavaScript 機能は必ず「有効」に設定して下さい。

工場出荷時のネットワーク設定は下記の通りです。

MAC アドレス 00:11:0C:XX:XX:XX

IP アドレス 192.168.2.236

サブネットマスク

デフォルト G/W

255.255.255.0

-

16 進表記

10 進表記

本機の LAN コネクタは RJ-45 です。ハブやルータと本機を接続する場合はストレートケーブルを使用し

て下さい。ハブやルータを介さずにコンピュータと本機を 1 対 1 で直結する場合は、クロスケーブルを

使用して下さい。

6.初期設定

本機はブラウザを通して、設定を変更することができます。

本機はデフォルトで [192.168.2.236]に設定されています。

本機を最初にネットワークに接続する際には、他に[192.168.2.236]の IP アドレスを持つ機器が無いこ

とを、確認して接続してください。

本機をネットワークに接続し電源を投入し、フロントパネルのビジーランプが消灯するのを

待ち、ブラウザの URL に IP アドレスを入力し、画面を表示させてください。

下記の画面が表示されます。

⑥ ⑦

① ② ③ ④

― 8 ―

IMAGENICS

NCB-6R 取扱説明書

パスワード変更ボタン

パスワード変更画面を表示します。

IPアドレス変更ボタン

IPアドレス変更画面を表示します。

リレー設定変更ボタン

リレー設定変更画面を表示します。

ROM 更新ボタン

ROM 更新画面を表示します。

※メンテナンス用です。使用しないでください。

モデル表示

機種名を表示します。必ず、“NCB-6R”と表示されます。

ROM バージョン

内臓 ROM のバージョンを表示します。

ROM 更新日付

内臓 ROM の ROM を作成した日を表示します。

7.IPアドレスの設定

IP アドレス変更ボタンをクリックしてください。IP アドレス変更画面が表示されます。

ここでは、ネットワークの設定を変更することが可能です。

※当社のホームページの製品ページよりダウンロード可能な専用アプリケーション

“NetFinder”を使用して IP アドレスを変更することも可能です。

URL http://www.imagenics.co.jp/

― 9 ―

IMAGENICS

NCB-6R 取扱説明書

① DHCP

DHCPを使用するか、IPアドレスを静的(STATIC)に設定するかの選択を行います。

② IP Address

IPアドレスの変更を行えます。DHCP選択時はグレー反転しており、入力できません。

③ Subnetmask

サブネットの変更を行えます。DHCP選択時はグレー反転しており、入力できません。

④ Gateway

ゲートウェイの変更を行えます。DHCP選択時はグレー反転しており、入力できません。

⑤ Location

半角11文字まで入力できます。機械識別用に入力してください。

⑥ MacAddress

マックアドレスを表示します。変更はできません。

⑦ パスワードの入力

パスワードを入力してください。デフォルトパスワードは”user”です

⑧ 実行/キャンセル(戻る)

実行ボタンでネットワーク設定を書き換えます。キャンセルでトップ画面に戻ります。

ネットワークの設定を環境に合わせて変更してください。

変更後は“実行”ボタンを押し、設定を書き換えてください。

ビジーランプの消灯後、新しいネットワーク設定が有効になります。

8.パスワードの設定

パスワード変更ボタンをクリックしてください。パスワード設定画面が表示されます。

ここでは、パスワードを変更することが可能です。

デフォルトのパスワードは下記の通りです。

パスワード(P): user

※パスワードを万が一お忘れになられた場合は、“4.底面パネルの説明”

のリセットスイッチを押して、初期化を行ってください。

― 10 ―

IMAGENICS

NCB-6R 取扱説明書

①現在のパスワード

現在のパスワードを入力してください。デフォルトは

“user”です。

②新しいパスワード

新しいパスワードを入力してください。

③パスワードの確認入力

新しいパスワードを入力してください。(確認用)

④実行/キャンセル(戻る)/クリア

実行ボタンで新しいパスワードを書き込みます。

キャンセルボタンでトップ画面に戻り、クリアボタンで入力値を初期化します。

変更後は“実行”ボタンを押し、設定を書き換えてください。

ビジーランプの消灯後、新しいパスワードが有効になります。

― 11 ―

IMAGENICS

NCB-6R 取扱説明書

9.リレー設定変更

リレー設定変更ボタンをクリックしてください。リレー設定変更画面が表示されます。

ここでは、リレーのON/OFFを切り替え、接点の状態を変更することが可能です。

①DO1

DO1 端子の ON/OFF を切り替えます。(ON:ショート OFF:オープン)

②DO2

DO2 端子の ON/OFF を切り替えます。(ON:ショート OFF:オープン)

③DO3

DO3 端子の ON/OFF を切り替えます。(ON:ショート OFF:オープン)

④DO4

DO4 端子の ON/OFF を切り替えます。(ON:ショート OFF:オープン)

⑤DO5

DO5 端子の ON/OFF を切り替えます。(ON:ショート OFF:オープン)

⑥DO6

DO6 端子の ON/OFF を切り替えます。(ON:ショート OFF:オープン)。

⑦パスワードの入力

― 12 ―

IMAGENICS

NCB-6R 取扱説明書

パスワードを入力してください。デフォルトパスワードは”user”です

⑧実行ボタン

実行ボタンでリレーを切り替えます。

10.ROM更新

ROM 更新ボタンをクリックすると、ROM 更新画面が表示されます。

メンテナンス用ですので、ご使用にならないでください。製品が破損する可能性があります。

― 13 ―

IMAGENICS

NCB-6R 取扱説明書

トラブルシューティング

・ネットワークに接続できない

① 後面のランプは点灯していますか?

・ 対向機器と電気的に正常接続すると、何も通信していなくとも必ずランプが点灯しているはずで

す。点灯していない場合、ネットワーク機器の電源状態やケーブルに断線がないかをチェックし

て下さい。

・ ネットワーク機器を介在せずにコンピュータと本機を直結する場合、クロスケーブルを使用して

下さい。

② IP ネットワーク設定は正しく設定されていますか?

・“7.IPアドレスの設定”参照してください。

・ 不明な場合は、ネットワーク管理者にご相談下さい。

・パスワードがわからなくなった。

・“4.低面パネルの説明”の説明を参考に初期化を行ってください。

― 14 ―

IMAGENICS

NCB-6R 取扱説明書

主な仕様

コネクタ :RJ-45(10Base-T / 100Base-TX), 着脱式端子台(Phoenix) 3.5mm 12極(6リレー)

動作温湿度範囲 :0 ℃ ~ 40 ℃ 20 % RH ~ 90 % RH (ただし結露なき事)

保存温湿度環境 :-20 ℃ ~ 70 ℃ 20 % RH ~ 90 % RH (ただし結露なき事)

電源 / 消費電力 :AC 90 V ~ AC 125 V 50 Hz・60 Hz / 約 5 W PoE受電 (IEE802.3af)

質量 :約 650 g

外形寸法 :幅 100 mm × 高さ 40 mm × 奥行 156 mm (突起物を除く)

付属品 :国内専用電源ケーブル 1 本(2P-2S VFF)

配線用コネクタ(Phoenix MC1,5/12-ST-3,5)

接点部のリレー性能 :最大電圧 DC24V, 最大電流 1A

── メモ ──

― 15 ―

IMAGENICS

NCB-6R 取扱説明書

本書の著作権はイメージニクス株式会社に帰属します。本書の内容の一部または全部をイメージニク

ス株式会社から事前に許諾を得ることなく複製、改変、引用、転載することを禁止します。

本書の内容について、将来予告なしに変更することがありますので、予めご了承下さい。

本書の内容については、万全を期して作成しましたが、万一誤り、記載もれなどお気づきの点がありま

したら、ご連絡下さい。

本機の使用を理由とする損害、逸失利益等の請求につきましては、上記にかかわらず、いかなる責任も

負いかねますので、予めご了承下さい。

本機のハードウェアに対して、リバースエンジニアリング等の手法によって内部を解析し利用すること

を禁止します。

乱丁本、落丁本の場合はお取換え致します。弊社までご連絡下さい。

仕様及び外観は改良のため予告なく変更する事がありますので、予めご了承下さい。

Copyright (c) 2010, IMAGENICS Co., Ltd. All rights reserved.

製造元

イメージニクス株式会社

お問い合わせは下記営業本部または営業所までおねがいします。

Home Page www.imagenics.co.jp

本社 技術本部 〒182-0022 東京都調布市国領町 1-31-5

TEL 042-440-7811 FAX 042-440-7812

営業本部 〒150-0043 東京都渋谷区道玄坂 1-16-7 ハイウェービル 6F

TEL 03-3464-1401 FAX 03-3477-2216

大阪営業所 〒534-0025 大阪市都島区片町 2-2-48 MID 京橋ビル 3F

TEL 06-6354-9599 FAX 06-6354-9598

福岡営業所 〒812-0016 福岡市博多区博多駅南 1-10-5 第 2 博多偕成ビル 4F

TEL 092-483-4011 FAX 092-483-4012

この印刷物は古紙配合率 100%再生紙と環境にやさしい大豆油インキを使用しています。

1001TK V1.1

― 16 ―
