株式会社TMI ダコタ
ダコタ・ジャパン株式会社

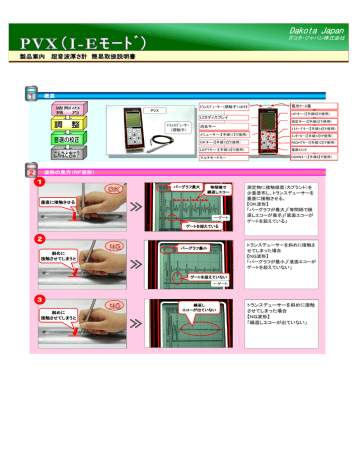

製品案内 超音波厚さ計 簡易取扱説明書
概要
トランスデューサー(探触子)コネクタ
PVX
電池ケース蓋
UPキー(【手順6】で使用)
LCDディスプレイ
測定キー(【手順5】で使用)
トランスデューサー
(探触子)
消去キー
エスケープキー(【手順14】で使用)
メニューキー(【手順11】で使用)
エンターキー(【手順12】で使用)
OKキー(【手順13】で使用)
RIGHTキー(【手順12】で使用)
LEFTキー(【手順12】で使用)
電源スイッチ
マルチモードキー
DOWNキー(【手順6】で使用)
波形の見方(RF波形)
バーグラフ最大
等間隔で
繰返しエコー
垂直に接触させる
←ゲート
測定物に接触媒質(カプラント)を
少量塗布し、トランスデューサーを
垂直に接触させる。
【OK波形】
「バーグラフが最大」「等間隔で繰
返しエコーが表示」「底面エコーが
ゲートを超えている」
ゲートを超えている
トランスデューサーを斜めに接触さ
せてしまった場合
【NG波形】
「バーグラフが最小」「底面エコーが
ゲートを超えていない」
バーグラフ最小
斜めに
接触させてしまうと
ゲートを超えていない
←ゲート
斜めに
接触させてしまうと
繰返し
エコーが出ていない
トランスデューサーを斜めに接触
させてしまった場合
【NG波形】
「繰返しエコーが出ていない」
Dakota Japan
株式会社TMI ダコタ
ダコタ・ジャパン株式会社
製品案内 超音波厚さ計 簡易取扱説明書
調整 (ゲート・AGC・THR)
ゲート2の調整
垂直に接触させる
3つ目のエコーを
測定している
【NG測定:2】
ゲート1・ゲート2ともに、1つ目のエコー
を測定している。※薄い厚みが表示され
てしまう。
1つ目のエコーと2つ目のエコーを測定し
ていない場合は、GATE2を調整する。
(例)GATE2 : 0.41
押す
1つ目のエコーを
測定している
測定物に接触媒質(カプラント)を
少量塗布し、トランスデューサーを
垂直に接触させる。
【NG測定:1】
1つ目のエコーと3つ目のエコーを
測定している。
※2倍の厚みが表示されてしまう。
「MEAS」キーを押して【GATE2】を選択す
る。
「▲・▼」キーで数値を入力する。
【OK測定】
ボタンを押して入力
等間隔に表示された1つ目のエ
コーと2つ目のエコーを測定して
いる。
(例)GATE2 : 0.79
AGC(ゲイン)の調整
バーグラフ最小
底面エコーがゲートを超えていない
場合、ゲインを調整する。
または、ゲートの高さ(THR)を調整
する。
(例)AGC : 2
押す
「MEAS」キーを押して【AGC】を選
択する。
ゲートを超えていない
←ゲート
バーグラフ最大
エコー高さ上昇
押す
ゲートを超えている
(例)AGC : 5
「▲」キーでAGC(ゲイン)の数値を
上げる。
Dakota Japan
ダコタ・ジャパン株式会社
株式会社TMI ダコタ
製品案内 超音波厚さ計 簡易取扱説明書
調整 (ゲート・AGC・THR)
THR(ゲートの高さ)の調整
バーグラフ最小
(例)THR : 15
ゲートを超えていない
底面エコーがゲートを超えていない
場合ゲートの高さ(閾値)を調整す
る。
「MEAS」キーを押して【THR】を選択
する。
押す
←ゲート
「▼」キーでTHR(閾値)の数値を
下げる。
ゲートを超えている
(例)THR : 7
押す
←ゲート
音速の校正 ※正しいエコーを計測しているにもかかわらず、表示される厚みがおかしい場合は校正を行ってください。
1点校正
測定物と同じ材質のサンプルの
厚さをノギス等で計測する。
校正を行う場所にトランスデュー
サーを接触させ、厚みを表示させる。
「MENU」キーを何度か押し、【CAL】
を選択する。
CAL
押す
①ボタンを押して選択
ボタンを押して選択
①「▲・▼」キーで「ONE POINT」を
選択し、②「ENTER」キーを押す。
ONE POINT
「
」キーで桁位置を選択・確認
する。
桁位置確認
②押す
ノギス計測値
①ボタンを押して入力
②押す
①「▲・▼」キーでノギス等で計測し
た数値を入力し、②「OK」キーを押
して確定する。
Dakota Japan
ダコタ・ジャパン株式会社
株式会社TMI ダコタ
製品案内 超音波厚さ計 簡易取扱説明書
こんなときは?
厚みを表示していない状態で、音
速の校正を行うと、エラー画面が表
示される。
「OK」キーもしくは「ESC」キーを押
す。元の画面に戻る。
再度校正を行う。
どちらか押す
「MEAS」キーを押して【DELAY】を
選択する。
DELAY
押す
①ボタンを押して入力
DELAY
②押す
GATE 1
①「▲・▼」キーで【DELAY】の値
を調整し、②「OK」キーを押して
確定する。
※【GATE1】に設定されている値
より少し小さい値を入力して下さ
い。
