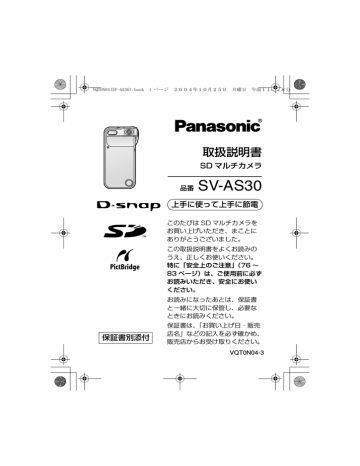

取扱説明書 - Panasonic

取扱説明書 - Panasonic
VQT0N04(SV-AS30).book
1 ページ
2004年10月25日 月曜日 午前11時28分
取扱説明書
SD マルチカメラ
品番
SV-AS30
上手に使って上手に節電
このたびは SD マルチカメラを
お買い上げいただき、まことに
ありがとうございました。
この取扱説明書をよくお読みの
うえ、正しくお使いください。
特に「安全上のご注意」
(76 ∼
83 ページ)は、ご使用前に必ず
お読みいただき、安全にお使い
ください。
お読みになったあとは、保証書
と一緒に大切に保管し、必要な
ときにお読みください。
保証書別添付
保証書は、「お買い上げ日・販売
店名」などの記入を必ず確かめ、
販売店からお受け取りください。
VQT0N04-3
VQT0N04(SV-AS30).book
2 ページ
2004年9月30日 木曜日 午後6時22分
もくじ
☆準備
☆再生する
4
5
6
8
10
38 再生する
40 再生中に音量を調整する
41 ファイルを6枚表示する
(サムネイル表示)
41 動画を繰り返し再生する
(リピート再生)
42 ファイルを削除する
43 ファイルの誤消去を防止する
(ロック設定)
44 拡大して見る
(ターゲットズーム)
45 静止画をお気に入りに
登録する
46 音楽付きスライドショーを
作成する
48 静止画をスライドショーで
見る
49 プリンターに直接つないでプリ
ントする(PictBridge)
52 プリントする静止画と枚数を選
ぶ(DPOF プリント)
12
14
15
16
18
20
21
付属品
使用するカードについて
使う前に
各部の名前
バッテリーやカードを
入れる / 取り出す
バッテリーを充電する
電源を入れる
モードを切り換える
メニューの使いかた
セットアップメニューについて
時計を設定する
ショートカットメニューに
ついて
☆記録する
2
22 記録する前に
23 記録する
26 カードへの
記録枚数・記録時間のめやす
28 画像サイズと画質を変える
30 画像を拡大する
(デジタルズーム)
30 近くにあるものにピントを
合わせる(マクロ撮影)
31 画像を反転する(自分撮り)
32 フラッシュを設定する
33 セルフタイマーを使って撮る
34 自然な色合いに調整する
(ホワイトバランス)
35 暗い場所で撮る
(ナイトモード)
36 露出を補正する
37 ISO 感度を設定する
☆音楽を再生する
54 音楽を再生する
58 プレイリストを選ぶ
58 繰り返し再生する
(リピート再生)
VQT0N04(SV-AS30).book
3 ページ
2004年11月1日 月曜日 午前9時51分
☆パソコンで使う
☆使用上のお願い
59 ソフトウェアの動作環境
62 はじめてパソコンと接続する、
その前に(インストール)
63 USB ドライバーをインストー
ルする
63 SD Viewer をインストールす
る
65 SD-Jukebox をインストール
する
66 パソコンと接続する
67 パソコンに正しく
認識されているか確認する
68 USB 接続ケーブルを安全に
取り外すには
69 本機で使用したカードの
フォルダー構造について
70 カードのファイル([写真]・
[MPEG4])をパソコンに
コピーする
70 コピーしたファイル([写真]・
[MPEG4]
)を再生する
72 SD Viewer を使う
73 SD-Jukebox を使う
75 ソフトウェアの取扱説明書を
読む
75 ソフトウェアを
アンインストールする
84
85
86
88
88
89
90
90
91
91
☆安全上のご注意
(必ずお守りください)
76 ページ
本機について
AC アダプターについて
バッテリーについて
充電エラーについて
つゆつきについて
液晶モニターについて
カードについて
記録されるファイルについて
フォーマットについて
デモモードについて
☆海外で使う
92 ページ
☆画面の表示
94 ページ
☆メッセージ表示
96 ページ
☆困ったときは(Q&A)
98 ページ
☆さくいん
102 ページ
☆仕様
104 ページ
☆保証とアフターサービス
(必ずお読みください)
106 ページ
準
備
記
録
再
生
音
楽
再
生
パ
ソ
コ
ン
安
全
そ
の
他
3
VQT0N04(SV-AS30).book
4 ページ
2004年10月5日 火曜日 午前10時2分
準備
付属品
使う前に
使用するカード
各部の名前
付属品
ご使用いただく前に、すべての付属品が入っていることを確か
めてください。(記載の品番は 2004 年 9 月現在)
SDメモリーカードは別売です
バッテリーパック
VW-VBA05
リモコン
N2QCBD000045
AC アダプター
VSK0668
ステレオインサイドホン
L0BAB0000173
USB クレードル
VSK0671
ハンドストラップ
VFC4088
USB 接続ケーブル
K2KZ4CB00008
キャリングケース
VFC4079
CD-ROM
クリーニングクロス
VFC1792
別売アクセサリー
・ バッテリーパック /VW-VBA05
・ ソフトケース /RP-SB010-W
・ ストラップ /RP-WA7-W
・ ホームフォトプリンター /SV-AP30
別売アクセサリーは販売店でお買い求めいただけます。
松下グループのショッピングサイト「パナセンス」でも
お買い求めいただけます。
パナセンスカスタマーセンター
TEL 06-6907-9144
http://www.sense.panasonic.co.jp/
4
VQT0N04(SV-AS30).book
5 ページ
2004年10月25日 月曜日 午前10時27分
バッテリー・カードを入れる
メニュー操作
時計設定
充電
セットアップ
ショートカット
電源
モード
使用するカードについて
● 本機で使用できるカードは SD メモリーカードです。
(マルチメディアカードは使用できません)
準
備
● SD メモリーカードは当社製のものをお使いいただくことをおすす
めします。
■ SD メモリーカード
(別売)
について
● SD メモリーカードは、小型・軽量で、着脱可能な外
部メモリーカードです。また、カードへの書き込み
やフォーマットを禁止する書き込み禁止スイッチを
備えています。(スイッチを LOCK 側にしておくと、
カードへの書き込みやデータの削除、フォーマット
はできなくなり、戻すと可能になります)
書き込み禁止
スイッチ
● SD メモリーカードに記録した画像は、当社製 SD メモリーカード
スロット搭載 DVD ビデオレコーダー(ディーガ)やテレビ(ビエ
ラ)などで再生できます。
(ファイルによっては、再生できない場合
があります)
● DVD ビデオレコーダー(ディーガ)で記録した MPEG4 動画(ASF
形式)を本機で再生できます。
- 本機で記録した[MPEG4]ファイル(ASF 形式)を当社製 MPEG4
動画再生機器で再生できない場合があります。この場合、CDROM(付属)内の SD Viewer 3.2J for D-snap をインストー
ルし、
[MPEG4 変換ツール]を使ってファイルを変換すると、再
生できるようになる場合があります。
- 機種により対応している記録方法(ファイル形式)は異なります。
対応機種、記録方法などについて、詳しくはカタログ・ホームペー
ジ・各機器の説明書などでよくご確認ください。
パナソニックホームページ:http://panasonic.jp
5
VQT0N04(SV-AS30).book
6 ページ
2004年9月30日 木曜日 午後6時22分
準備(つづき)
付属品
使う前に
使用するカード
各部の名前
使う前に
■ 事前に必ず試し撮りをしてください
- 大切な撮影(結婚式など)は、必ず事前に試し撮りをし、正常に
撮影または録音されていることを確かめてください。
■ 撮影内容の補償はできません
- 本機およびカードの不具合で撮影や録音されなかった場合の内容
の補償についてはご容赦ください。
■ 著作権にお気を付けください
- あなたが撮影や録音したものは、個人として楽しむ以外は、著作
権法上権利者に無断では使用できません。個人として楽しむ目的
であっても、撮影を制限している場合がありますのでお気を付け
ください。
■ カード内のファイルについて
- 他機で記録、作成したファイルやパソコンで編集されたファイル
は本機で再生できない場合があります。
- 本機で記録、作成したファイルは他機で再生できない場合があり
ますので、あらかじめ確かめてください。
- 電気ノイズ、静電気、本機やカードの故障などにより、カードの
データが壊れたり消失することがありますので、大切なデータは
パソコン(P70)などにも保存してください。
■ 本書内の説明について
- 本書では SD メモリーカードを「カード」と記載します。
- 本書ではバッテリーパックを「バッテリー」と記載します。
- 本書内の写真は、説明のためスチル写真から合成しています。
また本書内の製品姿図・イラスト・メニュー画面などは実物と多
少異なりますが、ご了承ください。
6
- 本書で説明する製品の外観と仕様は、改良により実際とは異なる
場合があります。
VQT0N04(SV-AS30).book
7 ページ
2004年9月30日 木曜日 午後6時22分
バッテリー・カードを入れる
メニュー操作
時計設定
充電
セットアップ
ショートカット
電源
モード
● 本製品に付属するソフトウェアを無断で営業目的として複製(コピー)
したり、ネットワークに転載したりすることを禁止します。
● 本製品の使用、または故障により生じた直接、間接の損害につきまして
準
は、当社は一切の責任を負いかねますので、あらかじめご了承ください。 備
● 本製品によるデータの破損につきましては、当社は一切の責任を負いか
ねますので、あらかじめご了承ください。
● 本製品は MPEG-4 特許プールライセンスに関し、以下の行為にかかわる個
人使用を除いてはライセンスされておりません。(i)画像情報を MPEG-4
ビデオ規格に準拠して(「MPEG-4 ビデオ」)エンコードすること。(ii)個
人使用として記録された MPEG-4 ビデオおよび / またはライセンスを受け
ているプロバイダーから入手した MPEG-4 ビデオを再生すること。
詳細については http://www.mpegla.com をご参照ください。
● MPEG Audio Layer3 音声圧縮技術は、Fraunhofer IIS および
Thomson multimedia からライセンスを受けています。
● SD ロゴは商標です。
● Microsoft、Windows、Windows Media および
Windows ロゴは、米国 Microsoft Corporation
の米国およびその他の国における登録商標または
商標です。
● 音楽認識技術と音楽関連データは Gracenote に
よって提供されています。Gracenote および
CDDB は Gracenote の登録商標です。
“Gracenote”、“CDDB”、
“Powered by
Gracenote”ロゴおよびロゴ表記は Gracenote
の商標です。
● WMA(Windows Media Audio)とは米国 Microsoft Corporation
で開発された圧縮フォーマットです。これにより MP3 より小さいファ
イルサイズで同等の音質が実現できます。
● 本機はマルチプル・ビットレート(ひとつのファイル内に複数の異なるビッ
トレートで記録された音声を含む形式)の再生には対応していません。
● その他、本書に記載されている各種名称、会社名、商品名などは各社の商標また
は登録商標です。なお、本文中では R、TM マークは一部明記していません。
この装置は、情報処理装置等電波障害自主規制協議会(VCCI)の
基準に基づくクラス B 情報技術装置です。この装置は、家庭環境
で使用することを目的としていますが、この装置がラジオやテレビ
ジョン受信機に近接して使用されると、受信障害を引き起こすこと
があります。取扱説明書に従って正しい取り扱いをしてください。
7
VQT0N04(SV-AS30).book
8 ページ
2004年10月12日 火曜日 午後7時30分
準備(つづき)
付属品
使う前に
使用するカード
各部の名前
各部の名前
■ 本体
3
1
2
1
2
3
4
5
6
7
8
- メ ニ ュ ー の 設 定、フ ァ イ ル の 再 生、
ズーム、音量調整などに使用します。
4
5
- 電源を入れたとき、モード切り換え時、
メニュー操作時などに赤(撮影モード)
や緑(再生モード)に点滅(点灯)します。
9
6
7
MODE
MENU
8
フラッシュ発光部
セルフタイマーランプ(P33)
レンズ(P31)
マクロ切換えスイッチ [
](P30)
ストラップ取付部
液晶モニター(P94)
シャッターボタン[●](P24)
ジョグボール(P16)
10
11
12
9 電源 / 充電 / カードアクセスランプ
(P14)
10 モードボタン[MODE](P15)
-[ボイスメモ]、[オーディオ]再生時
は誤操作防止(P57)に使用します。
11 メニューボタン[MENU](P16)
- ショートカットメニュー(P21)の表
示にも使用します。
14
13
15
12 ブザー
- 操作音が出ます。
16
17
8
13
14
15
16
リモコン端子[ ]
マイク(P25)
電源スイッチ(P14)
撮影 / 再生切換えスイッチ
[
/
](P15、23、38)
17 反転切換えボタン[REV](P31)
VQT0N04(SV-AS30).book
9 ページ
2004年9月30日 木曜日 午後6時22分
バッテリー・カードを入れる
メニュー操作
時計設定
充電
セットアップ
ショートカット
18
電源
モード
19
20 21
22
準
備
■ リモコン
(P24、
56)
1
2
6
3
4
5
18 カード挿入口(P11)
19 USB クレードル用コネクター
(P12)
20 バッテリー挿入口(P11)
21 バッテリーロックつまみ(P11)
22 カード / バッテリー扉(P10)
7
1 ステレオインサイドホン端子
2 ボリュームボタン[ー VOL +]
3 再生 / 停止ボタン[1/ ■]
シャッターボタン[●]
4 早送りボタン[9]
5 早戻しボタン[:]
6 ホールドスイッチ[1HOLD]
- リモコンのボタンをロックします。
7 イコライザーボタン[EQ]
■ ステレオインサイドホン(P55)
ステレオイン
サイドホン(付属)
リモコン
(付属)
- 必ずリモコン(付属)につないでご使用
ください。
- ステレオインサイドホン(付属)以外の
イヤホンをご使用の場合は、長さが
約 2 m 以内(リモコンと合わせて約 3 m
以内)のものをご使用ください。
9
VQT0N04(SV-AS30).book
10 ページ 2004年9月30日 木曜日 午後6時22分
準備(つづき)
付属品
使う前に
使用するカード
各部の名前
バッテリーやカードを入れる / 取り出す
必ず本機の電源を切ってから行ってください。
矢印の方向にスライドさせてから、開ける
1 本機の底部にあるカード / バッテリー扉を開ける
2 バッテリーやカードを入れる / 取り出す
- 右ページをよく読んで行ってください。
閉じてから、スライドさせてロックする
3 カード / バッテリー扉を閉じる
こちらもお読みください
● カードのデータが破壊される可能性がありますので、アクセス中
(P14)はカード / バッテリー扉を開けないでください。
● カード / バッテリー扉が完全に閉じない場合は、カードまたはバッ
テリーを一度取り出してから、再度入れ直してください。
● 長期間使用しないときは、バッテリーを取り出しておいてください。
● 付属のバッテリーは、本機以外には使わないでください。
10
VQT0N04(SV-AS30).book
11 ページ 2004年9月30日 木曜日 午後6時22分
バッテリー・カードを入れる
メニュー操作
時計設定
充電
セットアップ
ショートカット
電源
モード
■ カード / バッテリーを入れるとき
準
備
カードの切り欠き
挿入方向
カード
挿入口
バッテリー
挿入口
- 必ず入れる向きを確認してください。
- カード / バッテリーは奥までしっかりと入れてください。
(カードは奥まで入れると「カチッ」と音がします)
- カードの裏の接続端子部に触れないでください。
■ カード / バッテリーを取り出すとき
バッテリー
ロックつまみ
突起部
カードは「カチッ」と音
がするまで押し、引っ
張って取り出す
バッテリーは、バッテリーロックつ
まみを持ち上げながら挿入口を下に
して取り出す
- バッテリーを取り出せないときは、バッテリーの突起部を引っ
張って取り出してください。
11
VQT0N04(SV-AS30).book
12 ページ 2004年10月25日 月曜日 午前10時27分
準備(つづき)
付属品
使う前に
使用するカード
各部の名前
バッテリーを充電する
必ず本機の電源を切ってから行ってください。
(電源スイッチが[ON]のときは充電できません)
AC アダプターは本機に付属のものをお使いください。
USB クレードル(付属)
最後までしっかり
開いてください
1 AC アダプターの電源プラグを電源コンセントに、
DC プラグを USB クレードルにつなぐ
コネクターの位置を合わせて
確実に奥まで差し込む
充電ランプ
2 向きを確認して、本機を USB クレードルに
差し込む
- 充電ランプが点滅し、充電が始まります。
- 充電が完了(約 90 分で満充電)すると、充電ランプが消灯します。
満充電までの時間
12
約 90 分
- 充電完了後は、本機を USB クレードルからまっすぐ引き抜い
てください。
VQT0N04(SV-AS30).book
13 ページ 2004年10月25日 月曜日 午前11時21分
バッテリー・カードを入れる
メニュー操作
時計設定
充電
セットアップ
ショートカット
電源
モード
■ 撮影可能枚数・時間について(バッテリー1本あたり)
撮影可能
枚数
[写真]
連続
[MPEG4]
記録時間
約 140 枚 (CIPA 規格による)
準
備
約 70 分
[MPEG4] 約 160 分
連続
再生時間 [オーディオ] 約 18 時間
付属のステレオ
インサイドホン使用時
- 温度 23 ℃ / 湿度 50%で使用した場合
- 付属のバッテリー、別売の SD メモリーカード(256 MB)
RP-SDH256N1A を使用
- CIPA は、カメラ映像機器工業会(Camera & Imaging Products
Association)の略称です。
● 撮影時間(枚数)/ 再生時間は、条件によって多少変わります。
● 別売のバッテリーパック VW-VBA05 も使用できます。
■ 充電する環境ついて
● 充電は周囲の温度が 10 ∼ 35 ℃(バッテリーの温度も同様)のと
ころで行ってください。
● 正常充電時、充電ランプの点滅間隔は約 2 秒(約 1 秒点灯、約 1
秒消灯)です。点滅速度が速いときは異常が起こっていると考えら
れます。このときは 88 ページをご覧ください。
こちらもお読みください
● 充電中や充電後はバッテリーが温かくなります。また使用中にも
バッテリーや本機が温かくなりますが、異常ではありません。
● 使用しないときは、本機を USB クレードルから外し、AC アダプ
ターを電源コンセントから抜いてください。
● USB クレードル、AC アダプターは海外でも使用できます。
(P92)
13
VQT0N04(SV-AS30).book
14 ページ 2004年9月30日 木曜日 午後6時22分
準備(つづき)
付属品
使う前に
使用するカード
各部の名前
電源を入れる
電源/充電/カード
アクセスランプ
1 電源スイッチを[ON]にする
- [OFF]にすると電源が切れます。
■ 電源 / 充電 / カードアクセスランプについて
点灯
点滅
電源が入っています。(電源を切ると消灯します)
カードにアクセスしています。
(認識 / 記録 / 読み出し / 削除など)
- 点滅中は電源を切ったり、バッテリーやカードの取り出しを行わ
ないでください。カードやカードの内容が破壊されたり、本機が
正常に動作しなくなることがあります。
- USB クレードルに差し込んで充電しているとき(P12)にも点
滅します。
■ バッテリーの残量表示について
● 電源を入れると液晶モニター(P94)に表示されます。
● バッテリーの残量が少なくなるにつれ、
→
→
(点
滅表示)と変わります。
(点滅表示)のときは、数分でバッテ
リーがなくなりますので充電してください。
● モードによって残量表示が増減することがありますので、モードを
切り換えるたびに確かめてください。
こちらもお読みください
14
● バッテリーが過放電の状態では、本機にバッテリーを入れていても[バッ
テリーを入れてください]と表示されたり、パソコンと USB 接続できない
ことがあります。使用する前にバッテリーを充電しておいてください。
VQT0N04(SV-AS30).book
15 ページ 2004年9月30日 木曜日 午後6時22分
バッテリー・カードを入れる
メニュー操作
時計設定
充電
セットアップ
ショートカット
電源
モード
モードを切り換える
準
備
1 撮影 / 再生切換えスイッチを切り換える
-[
]
:撮影するとき
-[
]
:カードに記録されているファイルを再生するとき
例:[ ]モード
モードボタン
ジョグボール
MODE
MODE
MENU
MENU
2 モードボタンをポンと押す
- モード選択画面になります。
(本機にカードが入っていない場合
は、デモモード(P91)になります)
3 ジョグボールを転がしてモードを選ぶ
- 選択されたアイコンが変化します。
4 ジョグボールを押して決定する
- 撮影の各モードについては 23 ページ、
再生の各モードについては 38 ページをご覧ください。
15
VQT0N04(SV-AS30).book
16 ページ 2004年9月30日 木曜日 午後6時22分
準備(つづき)
付属品
使う前に
使用するカード
各部の名前
メニューの使いかた
電源を入れてモードを選んでおいてください。(P14 ∼ 15)
モードによって設定できる項目は異なります。
例:[写真]モード
( )
メニューボタン
MODE
MENU
1 メニューボタンをポンと押す
- メニュー画面が表示されます。
例:フラッシュ
ジョグボール
MODE
MENU
2 ジョグボールを転がしてサブメニューを選ぶ
- 選択されたアイコンが変化します。
3 ジョグボールを押して決定する
- サブメニューの画面が表示されます。
16
VQT0N04(SV-AS30).book
17 ページ 2004年9月30日 木曜日 午後6時22分
バッテリー・カードを入れる
メニュー操作
時計設定
充電
セットアップ
ショートカット
電源
モード
準
備
例:発光禁止
ႆήᅠഥ
ジョグボール
MODE
MENU
MODE
MENU
4 ジョグボールを転がして希望の項目を選ぶ
- 選択されたアイコンが変化します。
5 ジョグボールを押して決定する
- 設定が変更され、メニュー画面が消えます。
- さらに選択する項目がある場合は、手順 4 ∼ 5 を繰り返してく
ださい。
こちらもお読みください
● 操作を中断するには、メニューボタンを押してください。
● 約30秒間ジョグボールを操作しないと、メニュー画面は自動的に
消えます。
● メニューボタンを約 1 秒以上押すと、ショートカットメニューが表
示されます。(P21)
17
VQT0N04(SV-AS30).book
18 ページ 2004年9月30日 木曜日 午後6時22分
準備(つづき)
付属品
使う前に
使用するカード
各部の名前
セットアップメニューについて
メニューで本機の設定を変更できます。
1 メニューボタンを押し、ジョグボールで設定する
(P16)
セットアップ
l 以下の項目を選んで
設定してください。
■ 音に関する設定
ボリューム
l
操作音 ON
操作音を出します。
操作音 OFF
操作音を消します。
主音量
ステレオインサイドホ
ンの音量を調整します。
(P40)
■ ジョグボールに関する設定
感度調整
l
標準
通常の設定です。
速い
速く反応します。
遅い
ゆっくり反応します。
● 再生モードでの画像の選択、サムネイル・リストなどの移動の速さ
は変化しません。
■ USB 接続に関する設定
USB 接続
18
l
PC 接続
パソコンと接続します。
(P66)
ピクト
ブリッジ
プリンターと接続しま
す。(P49)
VQT0N04(SV-AS30).book
19 ページ 2004年9月30日 木曜日 午後6時22分
バッテリー・カードを入れる
メニュー操作
時計設定
充電
セットアップ
ショートカット
電源
モード
■ 液晶モニターに関する設定
モニタ
アイコン
表示
l
明るさ
アイコンの表示[ON]/ 非表
示[OFF]を選びます。
明るさを調整します。
準
備
■ 電源に関する設定
オート
l
パワーオフ
5 分後オフ
操作なしで約 5 分経過する
と、自動的に電源が切れます。
キャンセル
バッテリーが消耗するまで、
電源は切れません。
● 自動的に電源が切れた場合、再度電源を入れるには、電源スイッチ
を一度[OFF]にしてから[ON]に戻してください。
● USB 接続モード時、MPEG4 撮影 / 再生時、スライドショー中、ボ
イスメモ記録 / 再生時、音楽再生時は、
[オートパワーオフ]は働き
ません。
■ 時計に関する設定
時計設定
日付と時刻を設定します。(P20)
■ カードをフォーマット(初期化)
する
フォーマット
カードをフォーマットすると、すべてのデー
タ(ロックされたファイルを含む)は削除
され、元に戻すことができません。よく確
かめてからフォーマットしてください。
■ 各種設定を元に戻す
設定リセット
時計以外の設定をお買い上げ時の状態に戻
します。
19
VQT0N04(SV-AS30).book
20 ページ 2004年10月5日 火曜日 午前9時45分
準備(つづき)
付属品
使う前に
使用するカード
各部の名前
時計を設定する
お買い上げ時には時計は設定されていません。最初に電源を入
れたときに表示される時計設定の画面で設定してください。
(設定せずに使うと、
2000 年 1 月 1 日 0 時 00 分になります)
1 メニューボタンを押し、ジョグボールで設定する
(P16)
セットアップ
l
時計設定
ジョグボール
MODE
2 ジョグボールを使って年月日と時刻を合わせる
押すたびに、合わせる項目(年・月・日・時・分)が移動します。
上下に転がすと数字が変化します。
([年]は 2000 年から 2099 年まで設定できます)
- 時刻は 24 時間表示です。
MODE
メニューボタン
MENU
3 合わせ終わったら、メニューボタンを押す
20
- 設定の画面が消えます。
VQT0N04(SV-AS30).book
21 ページ 2004年10月5日 火曜日 午前9時45分
バッテリー・カードを入れる
メニュー操作
時計設定
充電
セットアップ
ショートカット
電源
モード
こちらもお読みください
● 満充電されたバッテリーを本機に約1時間入れておくと、バッテ
リーを取り出したあとも約 10 時間は時計設定を記憶しています。 準
備
(バッテリーを入れていた時間によって変わりますが、記憶時間は最
大で約 3 カ月です。また、十分に充電されていないバッテリーを入
れた場合、記憶時間は短くなることがあります)それ以上経過する
と時計設定は消えますので、もう一度合わせ直してください。
ショートカットメニューについて
1 メニューボタンを約 1 秒以上押し、
ジョグボールで設定する
- ジョグボールを上下左右に転がして設定を選択し、押して決定
してください。
- メニューボタンを押すと、ショートカットメニューを終了します。
<撮影モード>
12 3 4 5
OFF
0
0
AUTO
6
1
2
3
4
5
6
7
8
WB A
2016
016
HDTV
1600
1280
640
400 2
200 2
100 10
AUTO OFF
<再生モード>
9
10
15 16 10
OFF
NORMAL OFF
S-XBS1
-XBS1
S-XBS2
-XBS2
TRAIN
ALL
SD
OFF
0
OFF
11 12 13 14
7 8
フラッシュ(P32)
ナイトモード(P35)
ホワイトバランス(P34)
画質(P28)
画像サイズ(P28)
露出補正(P36)
ISO 感度(P37)
セルフタイマー(P33)
9
10
11
12
13
14
15
16
スライドショー(P48)
リピート再生(P41、58)
ファイル削除(P42)
ロック設定(P43)
DPOF プリント設定(P52)
マーク設定(P45)
プレイリスト(P58)
音質(P57)
21
VQT0N04(SV-AS30).book
22 ページ 2004年9月30日 木曜日 午後6時22分
記録する
写真
ボイスメモ
記録時間
MPEG4
記録枚数
画質
記録する前に
■ 上手に撮る姿勢
- わきをしめる。
- 右手で固定し、左手を添える。
- カメラのシャッタースピードは自動で調整
されます。日陰や室内などの暗い場所では
シャッタースピードが遅くなりますので、
手ぶれに気を付け、シャッターボタンは静
かに押してください。また、動きの速い被
写体を撮影すると、ぶれや残像が生じる場
合があります。
- セルフタイマー機能やリモコンを使って撮影すると、手ぶれを軽
減することができます。
- パソコンやその他の機器でフォーマットされたカードを使用する
場合、正常に記録されないことがありますので、一度本機でフォー
マットしてください。
22
VQT0N04(SV-AS30).book
23 ページ 2004年9月30日 木曜日 午後6時22分
ズーム
自分撮り
セルフタイマー
ナイトモード
マクロ
フラッシュ
ホワイトバランス
露出補正
ISO 感度
記録する
ピントが合う距離は、被写体から約 60 cm 以上です。
近くにあるものを撮影するときは、マクロ撮影(P30)をし
てください。
■ 記録するモードを選ぶ
1
電源スイッチを[ON]にする
記
録
- 電源ランプが赤色に点灯します。
撮影 / 再生切換えスイッチを
撮影モード[
]にする
2
モードボタンを押し、
ジョグボールで記録するモードを
選ぶ
MODE
- 下の表をご覧になり、モードを選んでく
ださい。
MENU
こんなときに
おすすめ
音声
写真
(静止画記録)
気軽に
スナップ写真を
撮りたい!
記録されません
MPEG4
(動画記録)
気軽に動画を
楽しみたい!
ボイスメモ
(音声記録)
語学学習や
スピーチの練習
をしたい!
記録モード
本機のマイクから
記録されます
23
VQT0N04(SV-AS30).book
24 ページ 2004年10月5日 火曜日 午前9時45分
記録する(つづき)
写真
ボイスメモ
記録時間
MPEG4
記録枚数
画質
■[写真]
を選んだとき
1
シャッターボタンをポンと押して
撮影する
MODE
MENU
- リモコンのシャッターボタンを使うこと
もできます。
- 撮影終了後に、記録した画像を数秒間再
生します。
■[MPEG4]、
[ボイスメモ]を選んだとき
1
シャッターボタンをポンと押して
記録を開始する
MODE
MENU
2
- リモコンのシャッターボタンを使うこと
もできます。
シャッターボタンをポンと押して
記録を終了する
MODE
MENU
24
- 記録中は[µ]が表示されます。
- 記録停止中は[]が表示されます。
- 記録中にカードのメモリーがいっぱいに
なると自動的に記録が終了します。
VQT0N04(SV-AS30).book
25 ページ 2004年10月13日 水曜日 午前11時13分
ズーム
自分撮り
セルフタイマー
ナイトモード
マクロ
フラッシュ
ホワイトバランス
露出補正
ISO 感度
こちらもお読みください
● 記録中はマイクを指などでふさがないでくださ
い。また、記録中にジョグボールなどに触れる
と、ノイズが記録される場合がありますのでお気
を付けください。
■[写真]撮影時は・
・
・
記
録
- メニューの設定で
[詳細設定]→
[番号リセット]
を選ぶと、カードに記録する際のファイル番号を 0001 に戻すこ
とができます。(フォルダー番号は +1 されます)
■[MPEG4]
撮影時は・
・・
- 残り時間が 1 分未満になると、R 0h00m が赤色に表示されます。
- フラッシュ、ナイトモード、セルフタイマーは使えません。
- ISO 感度の調整はできません。
- 記録される音声はモノラルです。
- 書き込み速度が遅いカードを使うと、MPEG4 の記録が途中で停
止する場合があります。(当社製のカードをお使いいただくこと
をおすすめします)
- 記録の前または終了時、周囲の明るさによってはレンズ部から
「カチッ」と音がしたり、画面の明るさが変化する場合がありま
すが故障ではありません。
■[ボイスメモ]
記録時は・
・・
- 記録開始から約 10 秒後に液晶モニターが消灯します。メニュー
ボタンを押すと再点灯します。(記録の終了時にも再点灯します)
- 記録される音声はモノラルです。
- 記録されるファイルは自動的にロック(P43)されます。
25
VQT0N04(SV-AS30).book
26 ページ 2004年9月30日 木曜日 午後6時22分
記録する(つづき)
写真
ボイスメモ
記録時間
MPEG4
記録枚数
画質
カードへの記録枚数・記録時間のめやす
写真(単位:枚)
カードの
容量
1600 ×
1200
1280 ×
960
640 ×
480
8 MB
約5
( 約 11)
約8
( 約 17)
約7
( 約 17)
約 13
( 約 27)
約 33
( 約 68)
16 MB
約 13
( 約 26)
約 20
( 約 40)
約 19
( 約 40)
約 31
( 約 64)
約 77
( 約 150)
32 MB
約 29
( 約 58)
約 44
( 約 87)
約 42
( 約 87)
約 68
( 約 130)
約 160
( 約 330)
64 MB
約 61
( 約 120)
約 92
( 約 180)
約 89
( 約 180)
約 140
( 約 280)
約 340
( 約 690)
128 MB
約 120
( 約 240)
約 180
( 約 360)
約 180
( 約 360)
約 290
( 約 580)
約 700
( 約 1400)
256 MB
約 240
( 約 480)
約 360
( 約 720)
約 350
( 約 720)
512 MB
約 490
( 約 960)
1 GB
カードの
容量
約 560
約 1300
( 約 1100) ( 約 2700)
約 730
約 710
約 1100
約 2700
( 約 1400) ( 約 1400) ( 約 2200) ( 約 5400)
約 980
約 1400
約 1400
約 2200
約 5400
( 約 1900) ( 約 2800) ( 約 2800) ( 約 4500) ( 約 10000)
ボイスメモ
8 MB
約 25 分
16 MB
約 58 分
32 MB
約 2 時間
64 MB
26
HDTV
2016 ×
(1920 ×
1512
1080)
約 4 時間
128 MB
約 8 時間 30 分
256 MB
約 16 時間
512 MB
約 33 時間
1 GB
約 66 時間
VQT0N04(SV-AS30).book
27 ページ 2004年9月30日 木曜日 午後6時22分
ズーム
自分撮り
セルフタイマー
ナイトモード
マクロ
フラッシュ
ホワイトバランス
露出補正
ISO 感度
MPEG4
カードの
XF
SF
F
N
E
容量 (エクストラ (スーパー
(ファイン)(ノーマル)(エコノミー)
ファイン) ファイン)
16 MB
約1分
約2分
約5分
約7分
約 18 分
32 MB
約3分
約4分
約 11 分
約 16 分
約 38 分
64 MB
約7分
約9分
約 23 分
約 34 分
約 1 時間
10 分
128 MB
約 14 分
約 18 分
約 47 分
約 1 時間
10 分
約 2 時間
40 分
256 MB
約 28 分
約 36 分
約 1 時間
30 分
約 2 時間
10 分
約 5 時間
10 分
512 MB
約 55 分
約 1 時間
10 分
約 3 時間
約 4 時間
30 分
約 10 時間
1 GB
約 1 時間
50 分
約 2 時間
20 分
約 6 時間
約 9 時間
約 20 時間
記
録
こちらもお読みください
●[写真]は画質が[ファイン]の場合の枚数です。
( )内は[ノーマル]の場合の枚数です。
● 撮影される被写体によって記録枚数・記録時間は変動します。
([MPEG4]の場合、条件によっては倍程度になる場合があります)
●[写真]ファイルの残り撮影可能枚数は、10000 枚以上であって
も、[9999]と表示されます。
● 液晶モニターに表示される残り枚数・時間はめやすです。画質やサ
イズが混在している場合や、1 枚のカードに[写真]、[MPEG4]、
[ボイスメモ]が混在している場合などは、記録枚数・記録時間は変
動します。
● ひとつのファイルとして連続して記録できる時間は、[MPEG4]で約
10 時間、[ボイスメモ]で約 24 時間までです。(電源に AC アダプ
ターを使用して、512 MB または 1 GB のカードに記録した場合)
27
VQT0N04(SV-AS30).book
28 ページ 2004年9月30日 木曜日 午後6時22分
記録する(つづき)
写真
ボイスメモ
記録時間
MPEG4
記録枚数
画質
画像サイズと画質を変える
1 メニューボタンを押し、
ジョグボールで設定する(P16)
■[写真]
の画像サイズ・画質
2016 ×
1512
ファイン
HDTV
l
l
1600 ×
1200
画質
画質を優先
高画質
1280 ×
960
ノーマル
記録枚数を優先
標準画質
640 ×
480
■[MPEG4]の画像サイズ・画質
l
XF
(エクストラ
ファイン)
320 × 240
毎秒最大 30 フレーム
SF
(スーパー
ファイン)
320 × 240
毎秒最大 15 フレーム
F
(ファイン)
320 × 240
毎秒最大 10 フレーム
N
(ノーマル)
176 × 144
毎秒最大 10 フレーム
画質
E (エコノミー)
28
176 × 144
毎秒最大 6 フレーム
VQT0N04(SV-AS30).book
29 ページ 2004年10月25日 月曜日 午前10時28分
ズーム
自分撮り
セルフタイマー
ナイトモード
マクロ
フラッシュ
ホワイトバランス
露出補正
ISO 感度
こちらもお読みください
●[HDTV](画像サイズ:1920 × 1080)を選ぶと、ハイビジョ
ンテレビと同じ縦横比 16:9 の画像を記録します。
● 画像サイズ([640 × 480]などの数値)が大きいほどファイルの
サイズは大きくなります。
●[写真]は画像サイズが大きいほど、より鮮明にプリントできます。
● ファイルのサイズが大きいと、カードへの取り込み時間が長くなり 記
録
ます。
● ファイルのサイズを小さくしておくと、1枚のメモリーカードによ
り多く記録できます。また、電子メールに添付したり、ホームペー
ジに利用するときに便利です。
●[写真]の[画質]を[ノーマル]にすると、被写体によっては撮影
した映像がモザイク状になります。
●[MPEG4]の[画質]を[N]または[E]にすると、撮影した映
像の画質が劣化します。(音質は変わりません)
● 本機で撮影した[MPEG4]ファイルは、当社製 SD マルチカメラ
SV-AS10 では再生できません。
●[XF]で撮影した[MPEG4]ファイルは、
- 本機以外で正常に再生できない場合があります。
- MPEG4 動画再生機能のある当社製 DVD ビデオレコーダー、デ
ジタルビデオカメラ、テレビなどで認識できない場合があります。
- Macintosh パソコンでは再生できません。
29
VQT0N04(SV-AS30).book
30 ページ 2004年9月30日 木曜日 午後6時22分
記録する(つづき)
写真
ボイスメモ
記録時間
MPEG4
記録枚数
画質
画像を拡大する(デジタルズーム)
1
ジョグボールを押す
- ズーム倍率が表示されます。
±® °t
MODE
2
ジョグボールを上下に転がして
倍率を設定する
²® °t
- 最大 4 倍まで拡大できます。
- ジョグボールを押すと、1 倍に戻ります。
MODE
こちらもお読みください
● 拡大するほど画質は劣化します。
●[MPEG4]の撮影中は、画像の拡大はできません。
近くにあるものにピントを合わせる(マクロ撮影)
レンズから約 10 cm の距離にある被写体にピントを合わせて
撮影できます。
1
マクロ切換えスイッチを
左にスライドさせる
こちらもお読みください
● 同じ写真を複数枚撮影しておき、その中からピントの合ったものを
選んでいただくことをおすすめします。
30
● マクロ撮影をしないときは、マクロ切換えスイッチを右に戻してお
いてください。
VQT0N04(SV-AS30).book
31 ページ 2004年9月30日 木曜日 午後6時22分
ズーム
自分撮り
セルフタイマー
ナイトモード
マクロ
フラッシュ
ホワイトバランス
露出補正
ISO 感度
画像を反転する(自分撮り)
1
レンズを回転させる
- レンズに触れないようにお気を付けくだ
さい。
記
録
2
反転切換えボタンを押す
- 画面の映像が上下反転し、鏡に映したよ
うな映像になります。
3
シャッターボタンを押して撮影する
MODE
MENU
- [MPEG4]の撮影を終了するには、もう
一度シャッターボタンを押してください。
こちらもお読みください
● ピントが合う距離は、レンズ前面から約 60 cm 以上です。
● 実際に撮影される画像は、液晶モニターで見る映像とは左右反対に
なります。
● 反転切換えボタンを押さずに撮影すると上下逆に撮影されます。
●[MPEG4]の撮影中・再生中は、画像の反転はできません。
● レンズを回転させると、フラッシュは使えません。
● 再生モード時は、画像を 180o 回転して再生することができます。
31
VQT0N04(SV-AS30).book
32 ページ 2004年9月30日 木曜日 午後6時22分
記録する(つづき)
写真
ボイスメモ
記録時間
MPEG4
記録枚数
画質
フラッシュを設定する
フラッシュが届く範囲は、約 80 cm ∼ 120 cm です。
設定の前にレンズを正面に向けてください。正面に向いていな
いときは、フラッシュは発光しません。
1 メニューボタンを押し、
ジョグボールで設定する(P16)
オート
撮影状況に応じて、自動的に
フラッシュが発光します。
撮影状況に応じて、自動的に
フラッシュが予備発光し、人
の目が赤く写る(赤目現象)
赤目軽減
のをおさえます。
暗い場所で人物を撮るときな
どにお使いください。
l
フラッシュ
発光禁止
暗い場所でもフラッシュが発
光しません。
フラッシュ禁止の場所での撮
影などにお使いください。
フラッシュを強制的に発光さ
せます。
強制発光 逆光時や蛍光灯などの照明の
下に被写体があるときなどに
お使いください。
■ フラッシュが発光しない・・
・
- 以下の場合、フラッシュは発光しません。
- レンズを回転させたとき(画面に[
]が表示されます)
- 明るい場所で、
[オート]または[赤目軽減]に設定しているとき
32
- [MPEG4]撮影時
VQT0N04(SV-AS30).book
33 ページ 2004年10月5日 火曜日 午前9時46分
ズーム
自分撮り
セルフタイマー
ナイトモード
マクロ
フラッシュ
ホワイトバランス
露出補正
ISO 感度
こちらもお読みください
● フラッシュを使わずに撮影するときは、ISO 感度(P37)を設定し
て明るさを調整してください。
● 近くで撮影すると、適正露出にならず、白っぽく撮れる場合があります。
● フラッシュマークが赤色になり点滅している間(フラッシュ充電中)
は、シャッターボタンを押しても撮影できません。
● フラッシュの発光時に物を近付けると熱や光で変形、変色する場合 記
録
があります。
セルフタイマーを使って撮る
1 メニューボタンを押し、ジョグボールで設定する(P16)
セルフ
タイマ
シャッターボタンを押し
10 秒
てから実際に撮影するま
2秒
での時間を選びます。
l
OFF
2
MODE
セルフタイマーを使いま
せん。
シャッターボタンを
押して撮影する
MENU
- セルフタイマー動作中(セルフタイマー
ランプ 1 が点滅)にメニューボタンを押
すと、セルフタイマーは解除されます。
1
こちらもお読みください
● セルフタイマーは、撮影するたびに毎回設定してください。
● USB クレードルに立てて使うと、離れて撮影する場合に便利です。
●[2 秒]に設定すると、シャッターボタンを押したときのカメラぶれ
を防ぐのに便利です。
●[MPEG4]、[ボイスメモ]記録時は使えません。
33
VQT0N04(SV-AS30).book
34 ページ 2004年9月30日 木曜日 午後6時22分
記録する(つづき)
写真
ボイスメモ
記録時間
MPEG4
記録枚数
画質
自然な色合いに調整する(ホワイトバランス)
太陽光や白熱灯下など白色が赤みがかったり青みがかったり
する場面を見た目に近い白色に調整します。
1 メニューボタンを押し、
ジョグボールで設定する(P16)
ホワイト
バランス
l
オート
自動で自然な色合いに撮る
ことができます。
白熱灯
白熱灯下で撮影するとき
晴天
屋外晴天下で撮影するとき
くもり
曇天や日陰で撮影するとき
セットモード 手動で設定するとき
■ セットモードでの設定
手順 1 で[セットモード]に設定したあと・・・
2
白い紙
白い紙などに本機を向けて、画面全
体が白くなるようにし、ジョグボー
ルを押す
- ホワイトバランスが設定されます。
- 画面の表示が変わるまで、本機を動かさ
ないでください。
MODE
MENU
34
VQT0N04(SV-AS30).book
35 ページ 2004年9月30日 木曜日 午後6時22分
ズーム
自分撮り
セルフタイマー
ナイトモード
マクロ
フラッシュ
ホワイトバランス
露出補正
ISO 感度
こちらもお読みください
● 暗いところなど、場面の状態や光源によってはホワイトバランスが
正しく合わない場合があります。
● 以下のようなシーンでは、
[セットモード]で調整すると効果的です。
- 赤っぽい光源(ハロゲンランプ・ナトリウムランプなど)での
撮影
記
録
- 複数の光源での撮影
- 単調な色彩のシーンの撮影
●[セットモード]は極端に明るい場所や暗い場所では設定できない場
合があります。他のモードに設定してください。
● ホワイトバランスの設定は、他の撮影モードにも反映されます。
また、電源を切っても保持されます。異なる撮影条件で電源を入れ
直したときは、再度設定してください。
暗い場所で撮る(ナイトモード)
1 メニューボタンを押し、
ジョグボールで設定する(P16)
ON
l
ナイトモード
被写体をカラーで明るく撮る
ことができます。
OFF ナイトモードを解除します。
こちらもお読みください
● フラッシュを使うと、夜景を背景に人物を撮影することができます。
● 明るいところから暗いところへカメラを向けると、画面が明るくな
るまでに時間がかかります。
●[MPEG4]撮影時は使えません。
35
VQT0N04(SV-AS30).book
36 ページ 2004年9月30日 木曜日 午後6時22分
記録する(つづき)
写真
ボイスメモ
記録時間
MPEG4
記録枚数
画質
露出を補正する
被写体と背景の明るさに大きく差がある場合など、適正な露出
が得られないときに補正します。
1 メニューボタンを押し、
ジョグボールで設定する(P16)
EV オート 自動的に露出を決定します。
l
露出補正
EV シフト 手動で調整します。
■ 手動での調整
手順 1 で[EV シフト]に設定したあと・・・
2
ジョグボールを左右に転がして
調整し、
- − 2 EV ∼+ 2 EV の範囲で 1/3 刻み
で補正できます。
- +側に補正すると明るめに、−側に補正
すると暗めに映ります。
MODE
押して決定する
MENU
こちらもお読みください
● 露出を補正したとき、液晶モニターの明るさと実際に撮影された画
像の明るさは異なる場合があります。再生画像で確認してください。
● EV とは Exposure Value の略で、露出量を表す単位です。
36
VQT0N04(SV-AS30).book
37 ページ 2004年9月30日 木曜日 午後6時22分
ズーム
自分撮り
セルフタイマー
ナイトモード
マクロ
フラッシュ
ホワイトバランス
露出補正
ISO 感度
ISO 感度を設定する
ISO 感度とは、光に対する敏感さを数値で表したものです。
フラッシュを使用できない場所での撮影に便利です。
1 メニューボタンを押し、
ジョグボールで設定する(P16)
詳細設定
l
ISO 感度
オート
記
録
l
明るさに応じて自動的に
ISO 感度を調整します。
100/200/ 数値が大きいほど、暗い場
400
所での撮影に適しています。
こちらもお読みください
● ISO 感度を高くして撮影すると、画面にノイズが増えて画質が劣化
します。
● ISO 感度を高くしても画像が暗いときは、
[ISO 感度]を[オート]
に設定し、フラッシュをお使いください。
(フラッシュが届く範囲
は、約 80 cm ∼ 120 cm です)
●[MPEG4]撮影時は使えません。
37
VQT0N04(SV-AS30).book
38 ページ 2004年9月30日 木曜日 午後6時22分
再生する
写真
ボイスメモ
MPEG4
音量調整
再生する
■ 再生するモードを選ぶ
1
電源スイッチを[ON]にする
- 電源ランプが赤色に点灯します。
撮影 / 再生切換えスイッチを再生
モード[
]にする
2
モードボタンを押し、ジョグボール
で再生するモードを選ぶ
- 下の表をご覧になり、
モードを選んでください。
MODE
MENU
再生モード
再生できるファイル
音声
本機で記録した
写真
[写真]ファイル、
再生されません。
(静止画再生) または静止画(JPEG 形
式)ファイル
本機で記録した
ステレオインサイド
MPEG4 [MPEG4]ファイル、
(動画再生) または動画(ASF 形式) ホン(付属)から再
生されます。(本機
ファイル
からは再生されませ
ボイスメモ 本機で記録した
ん)
(音声再生) [ボイスメモ]ファイル
音楽再生については
オーディオ SD-Jukebox でカードに
54 ページをご覧く
(音楽再生) 記録した音楽ファイル
ださい。
38
VQT0N04(SV-AS30).book
39 ページ 2004年9月30日 木曜日 午後6時22分
サムネイル
削除
ズーム
スライドショー
リピート
ロック
お気に入り
PictBridge
3
DPOF
ジョグボールを左右に転がして再
生するファイルを選ぶ
MODE
- 右へ転がすと次のファイルへ
MENU
- 左へ転がすと前のファイルへ
■[MPEG4]
[ボイスメモ]
、
を選んだとき
手順 3 でファイルを選んだあと・・・
4
ジョグボールを押して再生を始める
- 再生中は[1]が表示されます。
MODE
再
生
- ファイルが複数ある場合は、連続して再
生します。
MENU
- リモコンを使うと早送り・早戻しできます。
(早送り(早戻し)ボタンを押し続けると早送り(早戻し)、ポン
と押すと次(再生中)のファイルの先頭に移動します)
5
ジョグボールを押して再生を一時
停止する
MODE
- 再生停止中は[]が表示されます。
MENU
- 再生を途中で停止した場合、次の再生時はそ
の続きから始まります。(レジューム再生)
こちらもお読みください
● 静止画を再生するときに、一瞬[
]アイコンが表示され画像の解
像度がやや低くなりますが、そのあと、通常の画像が再生されます。
● レジューム再生開始時は、少し前の画像から再生されます。
● JPEG 形式、または ASF 形式(MPEG4)のファイルでも、本機
で再生できないものがあります。
●[ボイスメモ]ファイルは当社製 IC レコーダーでは再生できません。 39
VQT0N04(SV-AS30).book
40 ページ 2004年10月25日 月曜日 午前10時42分
再生する(つづき)
写真
ボイスメモ
MPEG4
音量調整
● 当社製 SD マルチカメラ SV-AS10 で記録した動画、音声ファイル
は本機で再生できません。
● 他機で記録されたファイルを再生すると、以下のような状態になる
場合があります。
- 再生できない / レジューム再生できない / 再生画質が劣化する
ファイルサイズが表示されない / 日付表示が作成日時と異なる
● パソコンでフォルダー名やファイル名を変更すると、再生できない
場合があります。
● [MPEG4] ファイルの再生中、日時表示は止まったままになります。
■[ボイスメモ]再生時は・
・
・
- 再生を開始してから約 10 秒間本機を操作をしないと、液晶モニ
ターが消灯し、電力の消費を抑えます。
(再生中はカードアクセス
ランプが点滅します)消灯した液晶モニターを点灯したい場合は、
本体のメニューボタンを押してください。
- モードボタンを約 2 秒以上押すと、本機の誤動作を防げます。
(P57)
- [ボイスメモ]ファイルの早送り(早戻し)は、開始から 6 秒間は
10 倍速、それ以降は 60 倍速になります。
再生中に音量を調整する
1 再生中にメニューボタンをポンと押す
2
ジョグボールを左右に転がして調
整する
- 音量調整後、しばらく何も操作しないと、
MODE
自動的に音量調整画面は消えます。
こちらもお読みください
40
● 再生中の音声を聞くときは、リモコンとステレオインサイドホン(付
属)をつないでください。(本機からは聞こえません)(P9)
● 一時停止中はメニューで音量を調整できます。(P18)
● リモコンでも音量を調整できます。(P9)
VQT0N04(SV-AS30).book
41 ページ 2004年9月30日 木曜日 午後6時22分
サムネイル
削除
ズーム
スライドショー
リピート
ロック
お気に入り
PictBridge
DPOF
ファイルを6枚表示する(サムネイル表示)
1
再生の停止中にジョグボールを
下に転がす
MODE
MENU
- [ボイスメモ]モードのときは、サムネイ
ル画像のない、ファイルのリストが表示
されます。
■ ファイルを選んで 1 枚を再生する
手順 1 で 6 枚表示にしたあと・・・
2
再
生
ジョグボールを転がして、ファイル
を選び、
MODE
MENU
- 7 ファイル以上ある場合は、次のページ
に表示されます。
ジョグボールを押す
- 選んだファイルの再生が始まります。
動画を繰り返し再生する(リピート再生)
1 [MPEG4]モードにする(P38)
2 メニューボタンを押し、ジョグボールで設定する(P16)
l
リピート
最後のファイルの再生が
終わると停止します。
1 リピート
1 つのファイルを繰り返
して再生します。
全リピート
すべてのファイルを繰り
返して再生します。
リピート
41
VQT0N04(SV-AS30).book
42 ページ 2004年9月30日 木曜日 午後6時22分
再生する(つづき)
写真
ボイスメモ
MPEG4
音量調整
ファイルを削除する
ファイルは一度削除すると元に戻すことができません。
よく確かめてから削除してください。
1 メニューボタンを押し、ジョグボールで設定する(P16)
選択削除
1 ファイルずつ削除し
ます。
全削除
再生しているモードの
すべてのファイルを削
除します。
ファイル
l
削除
2
MODE
削除するファイルを選び、
ジョグボールを押す
([選択設定]選択時のみ)
MENU
3
確認画面で[はい]を選び、ジョグ
ボールを押す
MODE
- メニューボタンを押すと終了します。
MENU
こちらもお読みください
● ロックされたファイル(右ページ)、音楽ファイル、DCF 規格外の
ファイルは本機では削除できません。
●[ボイスメモ]ファイルは本機で削除してください。
● 他機で設定した DPOF 情報が削除される場合があります。
● 本機で再生できない画像ファイル(JPEG 以外)でも削除される場
合があります。
● 削除中は、電源を切ったりカードを取り出さないでください。
42
● 一度に削除するファイルの数が多いと時間がかかります。
十分残量のあるバッテリーをお使いください。
VQT0N04(SV-AS30).book
43 ページ 2004年9月30日 木曜日 午後6時22分
サムネイル
削除
ズーム
スライドショー
リピート
ロック
お気に入り
PictBridge
DPOF
ファイルの誤消去を防止する(ロック設定)
大切なファイルを誤って削除や変更できないようにします。
1 メニューボタンを押し、ジョグボールで設定する(P16)
l
ロック設定
2
選択設定
ロックするファイルを選び、
ジョグボールを押す
MODE
- 液晶モニター下部に[
]が表示され 再
MENU
生
ます。
- もう一度押すと、解除されます。
- メニューボタンを押すと終了します。
■ ロックを解除するときは
手順 2 で、ロックされているファイルを選んでジョグボールを
押してください。
■ すべてのファイルのロックを解除するときは
手順 1 で[リセット]、確認画面で[はい]を選んでジョグボールを押
すと、再生しているモードのすべてのファイルがロック解除されます。
こちらもお読みください
● カードをフォーマットすると、ロックしたファイルも削除されます。
● 本機以外ではロック設定が無効になる場合があります。
● ロックしていなくても、SD メモリーカードの書き込み禁止スイッ
チ(P5)を LOCK 側にしておくと、ファイルの誤消去を防ぐこと
ができます。
●[ボイスメモ]ファイルは記録時に自動的にロックされます。
● 一度に設定するファイル数が多いと時間がかかります。
十分残量のあるバッテリーをお使いください。
43
VQT0N04(SV-AS30).book
44 ページ 2004年9月30日 木曜日 午後6時22分
再生する(つづき)
写真
ボイスメモ
MPEG4
音量調整
拡大して見る(ターゲットズーム)
最大 10 倍まで拡大できます。
1 [写真]モードで画像を選ぶ(P38) 2
ジョグボールを上に転がす
- ターゲットズーム枠が表示されます。
±® ²t
MODE
3
ジョグボールを上下に転がして倍
率を選び、押す
´® °t
- 上に転がすたびにズーム倍率は大きくな
ります。(最大 10 倍まで)
MODE
4
ジョグボールを転がしてターゲッ
トズーム枠を拡大したい部分に移
動し、押す
´® °t
MODE
MENU
- 枠内の画像が拡大して表示されます。
- 拡大後、ジョグボールを押す、または左
右に転がすと、ズームを解除します。
- さらに拡大したいときは、手順 2 ∼ 4 を
繰り返してください。
こちらもお読みください
● メニュー画面を開くと、ズームは解除されます。
● 拡大するほど画質は劣化します。
44
● 他機で記録された画像はズームできない場合があります。
VQT0N04(SV-AS30).book
45 ページ 2004年9月30日 木曜日 午後6時22分
サムネイル
削除
ズーム
スライドショー
リピート
ロック
お気に入り
PictBridge
DPOF
静止画をお気に入りに登録する
お気に入りに登録した画像だけを表示したり、スライドショー
で見たり(P48)できます。
1 [写真]モードにする(P38)
2 メニューボタンを押し、ジョグボールで設定する(P16)
マーク
l
選択設定
再
生
3
画像を選び、ジョグボールを押す
MODE
MENU
- 液晶モニターに[★]が表示され、登録
されます。
- もう一度押すと、解除されます。
- メニューボタンを押すと終了します。
■ お気に入りのファイルだけを再生するときは
手順 2 で[マーク再生]
を選んでジョグボールを押してください。
- ジョグボールを左右に転がして画像を選択できます。
- メニューボタンを押すと終了します。
■ お気に入り登録を解除するときは
手順 3 で登録されているファイルを選んでジョグボールを押し
てください。
■ すべてのファイルのお気に入り登録を解除するときは
手順 2 で[リセット]、確認画面で[はい]を選んでジョグボー
ルを押すと、すべての画像の登録が解除されます。
こちらもお読みください
● 最大で 999 枚までお気に入りに登録できます。
45
VQT0N04(SV-AS30).book
46 ページ 2004年9月30日 木曜日 午後6時22分
再生する(つづき)
写真
ボイスメモ
MPEG4
音量調整
音楽付きスライドショーを作成する
カード内の音楽ファイルを BGM として付け加えたスライド
ショーを作成できます。
1 [写真]モードにする(P38)
2 メニューボタンを押し、ジョグボールで設定する(P16)
スライドショー
l
スライドショー
作成
- 以前にスライドショーを作成したことがある場合、確認のメッ
セージが表示されます。
[はい]を選ぶと、作成したスライド
ショーを消去して新しいスライドショーを作成します。
[いいえ]を選ぶと、作成したスライドショーを変更できます。
3
ジョグボールを左右に転がして画
像を選び、押す
MODE
- 選んだ画像には、
[
MENU
]が表示されます。
- もう一度押すと、解除されます。
- 操作を繰り返して他の画像も設定できま
す。
4
メニューボタンを押す
MODE
MENU
46
- カードに音楽ファイルがひとつも記録さ
れていないときは、音楽を付けずにスラ
イドショーを作成します。
VQT0N04(SV-AS30).book
47 ページ 2004年10月5日 火曜日 午後9時11分
サムネイル
削除
ズーム
スライドショー
リピート
ロック
お気に入り
PictBridge
5
$)/Ǜ˄ьƠLJƢƔᲹ
Ƹƍ
6
DPOF
(カードに音楽ファイルがあるとき)
確認画面で[はい]または[いい
え]を選び、ジョグボールを押す
ƍƍƑ
- [いいえ]を選ぶと、音楽を付けずにスラ
イドショーを作成します。
(手順 5 で[はい]を選んだとき)
スライドショー中に再生する音楽
ファイルを選び、ジョグボールを押
す
再
生
- 音楽付きのスライドショーを作成しま
す。
こちらもお読みください
● BGM として付加できるのは、本機で再生できる音楽ファイルだけ
です。(P54)
● 最大 36 枚までスライドショーに設定できます。
● 音楽付きスライドショーは再生時の画質が劣化します。
47
VQT0N04(SV-AS30).book
48 ページ 2004年9月30日 木曜日 午後6時22分
再生する(つづき)
写真
ボイスメモ
MPEG4
音量調整
静止画をスライドショーで見る
画像が自動的に順番に再生されます。ストーリー仕立てにする
などしてお楽しみください。
1 [写真]モードにする(P38)
2 メニューボタンを押し、ジョグボールで設定する(P16)
スライドショー
l
スライドショー
再生
l
音楽付
作成した音楽付きスライドショー
スライドショー (P46)を再生します。
全画像
すべての画像を再生(ファイル番号
順)します。
SD
スライドショー
付属のソフト SD Viewer で設定され
たスライドショーを再生します。
★
スライドショー
お気に入り登録(P45)した画像のス
ライドショーを再生します。
- スライドショーが始まります。
- 途中で止めるときはジョグボールを押してください。
こちらもお読みください
48
● SD Viewer ではスライドショー再生する画像を設定できます。
本機では SD Viewer で設定した再生間隔では再生されません。
● 音楽付きスライドショー中はリモコンのボリュームボタンで音量を
調整できます。(音量調整画面は表示されません)
● 音楽付きスライドショーは、再生準備中にオープニング画面が表示
され、時間がかかることがありますが、異常ではありません。
● 再生中の音楽を聞くときは、リモコンとステレオインサイドホン(付
属)をつないでください。(本機からは聞こえません)(P9)
VQT0N04(SV-AS30).book
49 ページ 2004年10月25日 月曜日 午前10時28分
サムネイル
削除
ズーム
スライドショー
リピート
ロック
お気に入り
PictBridge
DPOF
プリンターに直接つないでプリントする(PictBridge)
USB 接続ケーブル(付属)で本機と接続した PictBridge 対
応のプリンターから、本機で再生している静止画をプリントで
きます。(プリンターの電源を入れておいてください)
1 [写真]モードにする(P38)
2 メニューボタンを押し、ジョグボールで設定する(P16)
セット
アップ
l
USB
接続
l
ピクト
ブリッジ
- 必ず、プリンターと接続する前に設定してください。
3
PictBridge対応
プリンター
(別売)
再
生
本機を USBクレードルに奥までしっ
かり差し込む
- USB クレードルは AC アダプターを使って
電源コンセントにつないでおいてください。
- 必ず、充電済みのバッテリーとカードを
本機に入れておいてください。
USB接続
ケーブル
(付属)
付属の USB 接続ケーブルで USB
クレードルとプリンターをつなぐ
- [PICTBRIDGE/PTP 接続中です]と表
示されます。
- [PC 接続中です]と表示された場合は、
一度 USB 接続ケーブルを抜いて、手順
2 の設定を確認してください。
4
画像を選び、ジョグボールを押す
MODE
MENU
49
VQT0N04(SV-AS30).book
50 ページ 2004年10月13日 水曜日 午前11時48分
再生する(つづき)
5
㪧㫀㪺㫋㪙㫉㫀㪻㪾㪼
௏ૠ
Ძ
ǵǤǺ ȗȪȳǿᚨ‫ܭ‬
ଐ˄ҮТ ƳƠ
‫୼٭‬
写真
ボイスメモ
MPEG4
音量調整
設定を確認し、
[印刷スタート]を
選んでジョグボールを押す
印刷
プリントを開始します。
スタート
ҮТǹǿȸȈ
設定変更
プリントの設定を変更
します。
- 途中でプリントを中止するときはメ
ニューボタンを押してください。
MODE
MENU
- 印刷終了時、
[プリント終了]と表示され
ます。
■ プリントの設定を変更する
手順 5 で[設定変更]を選んだ場合、次の表にある 3 つの項目
を変更できます。ジョグボールで選んで設定してください。
枚数
1 ∼ 99 枚
サイズ
日付印刷
L
はがき
なし
2L
A4
あり
プリンタ設定
- プリンターが対応していない項目は表示されません。
- [プリンタ設定]を選ぶと、プリンターに設定されている用紙サイ
ズでプリントされます。
- 設定の途中でメニューボタンを押すと、画像の選択(P49
手順 4)に戻ります。
こちらもお読みください
● 付属の USB 接続ケーブル以外は使用しないでください。
● プリント中またはプリントを途中で中止している間は、USB 接続ケー
ブルを抜いたり本機を USB クレードルから抜かないでください。
50
VQT0N04(SV-AS30).book
51 ページ 2004年9月30日 木曜日 午後6時22分
サムネイル
削除
ズーム
スライドショー
リピート
ロック
お気に入り
PictBridge
DPOF
● 他の機器で撮影した画像やパソコンで加工した画像などは、プリン
トできない場合があります。
● プリンターと接続中に AC アダプターを抜くと、本機のボタンを操
作できなくなります。
● 印刷中に次のようなエラーメッセージが表示されたときは、プリン
ターを確認し(詳しくは、お使いのプリンターの説明書をご覧くだ
さい)、印刷を再開するときは[再開]、止めるときは[キャンセル]
を選んでください。(再開できないエラーの場合、[キャンセル]の
みが表示されます)
表示されるメッセージ
用紙切れ
プリンタを確認してください
プリンタビジー
プリンタを確認してください
インク切れ
プリンタを確認してください
プリンタエラー
プリンタを確認してください
再
生
用紙詰まり
プリンタを確認してください
● 印刷開始前にプリンターのエラーメッセージが表示された場合、プ
リンターが正常に戻るまで、電源を切る以外の操作はできません。
● 次のような場合にもエラーメッセージが表示されます。よく確認し
てから接続してください。
表示されるメッセージ
表示される条件
AC アダプタと
バッテリ 両方を
使用してください
バッテリーが入っていないとき。
AC アダプターを接続していないとき。
接続中に AC アダプターが抜かれたとき。
再生モードに
設定してください
撮影モードで接続したとき。
カードを入れてくだ
さい
カードが入っていないとき。
カードを確認してく
ださい
マルチメディアカードが入っているとき。
対象となる写真ファ
イルがありません
カード内に選択可能な画像がないとき。
51
VQT0N04(SV-AS30).book
52 ページ 2004年9月30日 木曜日 午後6時22分
再生する(つづき)
写真
ボイスメモ
MPEG4
音量調整
プリントする静止画と枚数を選ぶ(DPOF プリント)
DPOF 対応のシステムで活用できるように、カードの画像に
プリント情報などを書き込むことができます。
1 [写真]モードにする(P38)
2 メニューボタンを押し、ジョグボールで設定する(P16)
DPOF
プリント
選択設定
1ファイルずつ設定します。
全数設定
すべてのファイルを同じ枚
数に設定します。
l
3
MODE
ジョグボールを左右に転がして画
像を選ぶ
([選択設定]選択時のみ)
MENU
4
ȗȪȳȈ௏ૠ
ジョグボールを上下に転がしてプ
リント枚数を選び、押す
- 1 ∼ 99 枚まで設定できます。
MODE
MENU
5
- [選択設定]選択時に他の画像も設定する
ときは、手順 3 ∼ 4 を繰り返してください。
メニューボタンを押す
MODE
MENU
52
- 0 枚にすると、解除できます。
- 設定を終了します。
VQT0N04(SV-AS30).book
53 ページ 2004年9月30日 木曜日 午後6時22分
サムネイル
削除
ズーム
スライドショー
リピート
ロック
お気に入り
PictBridge
DPOF
■ DPOF 設定された画像を確認するときは
手順 2 で
[DPOF 確認]を選んでジョグボールを押してください。
- ジョグボールを左右に転がして画像を確認できます。
- メニューボタンを押すと終了します。
■ DPOF プリント時に日付を入れるときは
手順 2 で[日付プリント]→[日付プリント ON]を選び、確認
画面で[はい]を選んでジョグボールを押してください。
- DPOF 設定されているすべての画像に日付プリントを設定しま
す。
(画像ごとに設定することはできません)
- ファイルに日付が記録されていないとプリントされません。
再
- プリンターによっては、日付が切れたり、表示されない場合があ 生
ります。
■ DPOF 設定解除するときは
手順 4 でプリント枚数を 0 枚に設定してください。
こちらもお読みください
● DPOF 設定すると、お店でプリント注文するときに画像や枚数の
記入が不要になります。SD メモリーカード対応のプリンターで出
力するときにもプリンター側で設定が不要なので便利です。
● DCF 規格(P90)に準拠していないファイルは DPOF 設定できま
せん。
● 本機で DPOF 設定すると、他機種で設定された DPOF 情報はすべ
て解除され、本機の DPOF 設定が上書きされます。
●[カード残量がありません]というメッセージが表示されたら、不要
なファイルを削除してから再度 DPOF 設定してください。
● 一度に設定するファイル数が多いと時間がかかります。
十分残量のあるバッテリーをお使いください。
● 他機で記録された画像は DPOF 設定できない場合があります。
デジタル
プリント
オーダー
フォーマット
● DPOF は Digital Print Order Format の略です。
53
VQT0N04(SV-AS30).book
54 ページ 2004年10月12日 火曜日 午後7時30分
音楽を再生する
音楽を再生する
SD-Jukebox でカードに記録したファイルを再生できます。
(ファイルによって再生できない場合があります)
● 本機で再生可能な音楽ファイルの形式
- MPEG2-AAC
- WMA
- MP3
付属の CD-ROM から、SD-Jukebox を
パソコンにインストールしてください。
音楽
ファイル
音楽CD
音楽 CD から音楽ファイルを
パソコンに記録する
本機をパソコンと接続する※
USB接続
ケーブル(付属)
SD-Jukebox を使って
音楽ファイルをカードに記録する
音楽の記録のしかた・プレイリスト
について、詳しくは SD-Jukebox
の取扱説明書(PDF ファイル)を
お読みください。
54
※ 必ず、本機にカードを入れ、パソコンと接続した状態で音楽ファイルを記
録してください。パソコンのカードスロットや USB リーダーライターな
どを使って記録すると、本機で再生できない場合があります。
VQT0N04(SV-AS30).book
55 ページ 2004年9月30日 木曜日 午後6時22分
1 本機に音楽ファイルが入ったカードを入れる
ステレオ
インサイドホン
(付属)
リモコン
(付属)
2 リモコン、ステレオインサイドホンをつなぐ
- 本機から音楽は聞こえません。
3
電源スイッチを[ON]にする
- 電源ランプが赤色に点灯します。
音
楽
再
生
撮影 / 再生切換えスイッチを再生
モード[ ]にする
4
モードボタンを押し、
ジョグボールで
MODE
[オーディオ]
を選ぶ
MENU
5
メニューボタンを押し、
ジョグボールで
MODE
MENU
[リスト]を選ぶ
- [リスト]から曲を選ばなかった場合は、
表示中の曲から再生されます。
55
VQT0N04(SV-AS30).book
56 ページ 2004年10月5日 火曜日 午後9時11分
音楽を再生する(つづき)
6
ジョグボールを上下に転がして曲
を選ぶ
MODE
MENU
7 再生する
リモコン
本機
MODE
MENU
再生 / 停止
頭出し
早戻し / 早送り
音量
1/∫ を押す
:・9 を
ポンと押す
:・9 を
押し続ける
+:大きくする
−:小さくする
ジョグボールを押す
ジョグボールを
左右に転がす
(再生中はできません)
ー
メニューボタンを押して
から、ジョグボールを
左右に転がす(P40)
- 再生を開始してから約 10 秒間本機を操作をしないと、液晶モニ
ターが消灯し、電力の消費を抑えます。
(再生中はカードアクセス
ランプが点滅します)消灯した液晶モニターを点灯したい場合は、
本体のメニューボタンを押してください。
56
- タイトル・アーティスト名が表示されない場合があります。
VQT0N04(SV-AS30).book
57 ページ 2004年10月25日 月曜日 午前10時29分
■ 再生する音質を切り換える
リモコンのイコライザー[EQ]ボタンを押してください。
- 押すたびに、以下の順番で切り換わります。
S-XBS2
TRAIN
NORMAL
l S-XBS1 l
l
(重低音)
(より重低音)
(音漏れ軽減)
(通常)
- メニュー画面、6 枚画面の表示中は切り換わりません。
■ 本機の誤操作を防ぐには
本機のモードボタンを約 2 秒以上押してください。
-「HOLD」が表示されている間、本体のボタン(電源スイッチと撮
影 / 再生切換えスイッチ以外)操作を受け付けません。
- 再度モードボタンを約 2 秒以上押すと解除されます。
- 電源スイッチ、撮影 / 再生切換えスイッチを操作すると解除されます。
■ キャリングケース
(付属)に入れて使う
音
楽
再
生
リモコンを本機に付けたまま収納できます。
- 収納した状態でも、電源スイッチを
操作できます。
- キャリングケース(付属)には、予備
のバッテリーやステレオインサイド
ホンなどを本機と一緒に入れないで
ください。
リモコン
電源スイッチ
こちらもお読みください
● 本機のみで曲の記録・削除などはできません。
● SD-Jukebox で複数の画像を関連付けしている場合、先頭の 1 枚
のみ表示されます。(画像によっては表示できない場合があります)
● 液晶モニターが消灯している間に、画像を関連付けした音楽ファイルの
再生が始まった場合、再生中に液晶モニターを再点灯させても関連付け
した画像は表示されません。再生を停止すると表示されます。
● カードをフォーマットすると、音楽ファイルを含むカード内の全
データ(ファイル)が削除されます。
57
VQT0N04(SV-AS30).book
58 ページ 2004年9月30日 木曜日 午後6時22分
音楽を再生する(つづき)
プレイリストを選ぶ
SD-Jukebox で設定したプレイリストを選んで、再生するこ
とができます。
1
メニューボタンを押し、
ジョグボールで
[プレイリスト]を選ぶ
MODE
MENU
- 先頭の項目を選ぶと、記録されている音楽ファイルをすべて再生
します。
繰り返し再生する(リピート再生)
1 メニューボタンを押し、
ジョグボールで設定する(P16)
リピート
l
最後の曲まで再生したあと
停止します。
1 リピート 再生中の曲を繰り返します。
リピート
全リピート
58
全曲(またはプレイリスト
の全曲)を繰り返します。
VQT0N04(SV-AS30).book
59 ページ 2004年9月30日 木曜日 午後6時22分
パソコンで使う
ソフトウェアの動作環境
Windows
98SE
USB ドライ
バーのインス
トールは必要?
Me
Macintosh
2000
不要です
必要です
SD Viewer、
SD-Jukebox
は使える?
XP
Mac
OS 9
Mac
OS X
OS 標準のドラ
イバーを使用し
ます。
使えます
使えません
● SD Viewer、SD-Jukebox は Macintosh には対応していません。
■ USB 接続ができる動作環境
Microsoft Windows 98 Second Edition/Millennium
Edition/2000 Professional/
対応パソコン XP Home Edition/XP Professional
各日本語版がプリインストールされた IBM PC/AT 互換機
Power Macintosh (Mac OS 9/Mac OS X)
■ ソフトウェアの動作環境
音
楽
再
生
パ
ソ
コ
ン
SD Viewer Version 3.2J for SD-Jukebox Version 4.1
D-snap (SD Viewer)
Light Edition (SD-Jukebox)
対応パソコン IBM PC/AT 互換機
対応 OS
CPU
Microsoft Windows
Microsoft Windows
98 Second Edition/
98 Second Edition/
Millennium Edition/2000
Millennium Edition/
(Professional Service Pack
2000 Professional/
2、3、4)/XP(Home
XP Home Edition/
Edition/Professional および
XP Professional 各プリイン Service Pack 1) 各プリイン
ストールされた日本語版
ストールされた日本語版
98SE
Intel Pentium Ⅲ 450 MHz
Me
Intel Pentium Ⅱ 333 MHz 以上
2000
( 互換 CPU を含む )
XP
Intel Pentium Ⅲ 500 MHz 以上
または Celeron 400 MHz 以上
59
VQT0N04(SV-AS30).book
60 ページ 2004年9月30日 木曜日 午後6時22分
パソコンで使う(つづき)
SD Viewer Version 3.2J for SD-Jukebox Version 4.1
D-snap (SD Viewer)
Light Edition (SD-Jukebox)
98SE
Me
搭載
メモリ 2000
XP
64 MB(推奨:128 MB)以上
128 MB 以上
128 MB(推奨:256 MB)以上 256 MB 以上
ハードディスク 400 MB 以上の空き容量
100 MB 以上の空き容量
High Color(16 bit)以上(True Color (24 bit) 以上を推奨)
グラフィック デスクトップ領域 800 × 600 以上(1024 × 768 以上を推奨)
表示
8 MB 以上のビデオメモリ
-
(16 MB 以上を推奨)
サウンド
Windows 互換サウンドデバイス
CD-ROM
ドライブ
インストールに使用。
インストールおよび CD の録音
に使用。デジタル録音対応(4
倍速以上)。
(IEEE1394 接続
では動作しません)
インターフェース USB(A タイプ)
DirectX 8.1 以降
ソフトウェア Windows Media Player 6.4以降
Internet Explorer 5.01 以降
Internet Explorer 5.5 以降
マウスまたはマウスと同等のポインティングデバイス
その他
-
インターネット接続環境
(CDDB 機能を利用する場合)
- Macintosh、Power Macintosh および Mac OS は米国 Apple
Computer, Inc. の商標です。
- IBM および PC/AT は 米国 International Business
Machines Corporation の登録商標です。
- Intel、Pentium および Celeron は Intel Corporation の米国お
よびその他の国における登録商標または商標です。
こちらもお読みください
● 推奨環境を満たすすべてのパソコンについて動作を保証するもので
はありません。
● NEC PC-98 シリーズとその互換機では動作を保証しません。
(98SE は除く)/NT には対応していません。
● Windows 3.1/95/98
60
● OS のアップグレード環境での動作は保証しません。
VQT0N04(SV-AS30).book
61 ページ 2004年9月30日 木曜日 午後6時22分
● マルチブート環境には対応していません。
● 64 ビット OS 搭載のパソコンには対応していません。
● Windows 2000/XP の場合、システム管理者権限(Administrator)
のユーザーでインストールして使用してください。
● 動作環境はアプリケーション単体で起動した場合に保証されます。
他のアプリケーションや常駐ソフトが同時に起動している場合は、
その限りではありません。
● お客様が自作されたパソコンでの動作は保証しません。
● 1 台のパソコンに 2 台以上のUSB 機器を接続している場合や、USB
ハブや USB 延長ケーブルで接続した場合は、動作を保証しません。
■ USB ドライバーは
● マルチ CPU 環境には対応していません。
■ SD-Jukebox は
● ディスクレーベル面に“
”のマークが入っていない音楽 CD の
再生 / 録音には対応していません。
● パソコンの環境によっては録音ができなかったり、録音した音楽
データが使えないなどの不具合が発生する場合があります。お客様
の音楽データの損失ならびにその他の直接 / 間接的な障害につきま
しては、当社および販売店等に故意または重過失がない限り、当社
および販売店はその責任を負いません。
パ
ソ
コ
ン
● CDDB 機能を利用する場合は、インターネットへの接続環境が必要
です。
61
VQT0N04(SV-AS30).book
62 ページ 2004年9月30日 木曜日 午後6時22分
パソコンで使う(つづき)
はじめてパソコンと接続する、その前に(インストール)
Windows 98SE、Me をお使いの場合、本機をパソコンに接
続する前に USB ドライバーをインストールしてください。
● インストール終了までパソコンと接続しないでください。
● CD-ROM を入れる前に、他の起動中のアプリケーションソフトを
すべて終了してください。
1
パソコンを起動し、CD-ROM(付属)
を入れる
- 自動でセットアップメニューが起動しま
す。(起動しないときは、CD-ROM 内の
[autorun.exe]をダブルクリックしてく
ださい)
2
セットアップメニューの中から、インストールしたいもの
をクリックする
- インストール中に[キャンセル]などで中止すると、ソフトウェ
アが正常に動作しないことがあります。
■ SD Viewer のインストール時に
・ DirectX 8.1 以降がインストールされて
いないメッセージが表示された場合、先に
セットアップメニューから DirectX をイ
ンストールしてください。
62
VQT0N04(SV-AS30).book
63 ページ 2004年9月30日 木曜日 午後6時22分
USB ドライバーをインストールする
Windows 2000、XP をお使いの場合、OS 標準のドライバー
を使うため、USB ドライバーをインストールする必要はあり
ません。
[USB Driver の イ ン ス ト ー
ル]をクリックする
1
クリック
[完了]をクリックする
2
クリック
・ ドライバーを有効にするには、
再起動が必要です。
SD Viewer をインストールする
パ
ソ
[SD Viewer 3.2J の イ ン ス コ
ン
トール]をクリックする
1
クリック
[次へ]をクリックする
2
クリック
63
VQT0N04(SV-AS30).book
64 ページ 2004年9月30日 木曜日 午後6時22分
パソコンで使う(つづき)
[同意する]をクリックする
3
クリック
4
画面のメッセージに従ってインストールを続ける
[完了]をクリックする
5
クリック
・ 再起動すると、SD Viewer が
使えます。
こちらもお読みください
● Windows Media Player 6.4 以降がインストールされていない
メッセージが表示された場合は、インストール終了後、Windows
Media Player をアップデートしてください。
● Internet Explorer 5.5以降がインストールされていない場合は、先
に Internet Explorer 5.5 以降をインストールしてから SD Viewer
をインストールしてください。
● Windows 98SE をお使いで、Microsoft Data Access
Components 2.6 以下がインストールされている場合、
SD Viewer をインストールする前に Microsoft Data Access
Components 2.8 がインストールされます。画面の指示に従って
インストールを行ってください。
64
VQT0N04(SV-AS30).book
65 ページ 2004年9月30日 木曜日 午後6時22分
SD-Jukebox をインストールする
[SD-Jukebox 4.1 LE のイン
ストール]をクリックする
1
クリック
[次へ]をクリックする
2
クリック
[はい]をクリックする
3
クリック
パ
4
クリック
5
[シリアル番号]
(CD-ROM
ソ
パッケージの裏面にあります) コ
ン
と[名前]を入力し、
[次へ]をクリックする
画面のメッセージに従ってインストールを続ける
[完了]をクリックする
6
クリック
・ 再起動すると、SD-Jukebox が
使えます。
65
VQT0N04(SV-AS30).book
66 ページ 2004年10月25日 月曜日 午前10時29分
パソコンで使う(つづき)
パソコンと接続する
Windows 98SE、Me をお使いの場合、パソコンとの接続には
USB ドライバーが必要です。(USB ドライバーをインストール
するまでは、パソコンに接続しないでください)(P63)
● パソコンの電源を入れておいてください。
本機の電源を入れて、
再生モードにする
1
・ 必ず、充電済みのバッテリーと
カードを本機に入れておいて
ください。
2 メニューボタンを押し、ジョグボールで設定する(P16)
セット
アップ
l
USB
接続
l
PC 接続
- 必ず、パソコンと接続する前に設定してください。
3
ACアダプター
(付属)
本機を USB クレードルに奥ま
でしっかり差し込む
・ 必ず、AC アダプターを使って
USB クレードルを電源コンセン
トにつないでおいてください。
付属の USB 接続ケーブルで
USB クレードルとパソコンを
接続する
4
・ [PC 接続中です]と表示されます。
USB接続
ケーブル
(付属)
66
・ [PICTBRIDGE/PTP 接続中で
す]と表示された場合は、一度
USB 接続ケーブルを抜いて、手
順 2 の設定を確認してください。
VQT0N04(SV-AS30).book
67 ページ 2004年9月30日 木曜日 午後6時22分
こちらもお読みください
● 本機のカードアクセスランプが点滅中に、USB クレードルから本機
を取り外したり、USB 接続ケーブルを抜かないでください。ソフト
が正常に動かなくなったり、転送中のデータが破損する恐れがあり
ます。
● 付属の USB 接続ケーブル以外は使用しないでください。
● パソコンとの接続中は AC アダプターを抜かないでください。
● パソコンの電源を切っても、本機の PC 接続モード([PC 接続中で
す]と表示)が解除されない場合は、USB 接続ケーブルを抜いてく
ださい。
● 本機とパソコンを接続中に、パソコンがスタンバイ・休止・サスペンド
などの省電力モードになると、サスペンドから復帰したときに、パソコ
ン側で本機を認識しなくなることがあります。このときは本機を取り
外してからパソコンを再起動してください。(パソコンと接続して長時
間使用するときは、省電力モードの設定を解除しておいてください)
パソコンに正しく認識されているか確認する
パ
正しく動作していない場合は、再度接続を確認してください。 ソ
■ Windows の場合
■ Macintosh の場合
1
1
[マイコンピュータ]に[リ
ムーバブルディスク]が追加
されていることを確認する
- ドライブ名(E:など)はお
使いのパソコンによって異な
ります。
コ
ン
デスクトップに[名称未設
定]ま た は[NO_NAME]
ディスクのアイコンが表示
されていることを確認する
67
VQT0N04(SV-AS30).book
68 ページ 2004年9月30日 木曜日 午後6時22分
パソコンで使う(つづき)
こちらもお読みください
● Mac OS 9 使用時、[名称未設定]ディスクのアイコンが出ない場
合は、機能拡張マネージャーで Mac OS 基本セットに設定して再起
動してください。また、
[名称未設定]ディスクのフォーマットを要
求するメッセージが表示された場合は、コントロールパネルにある
File Exchange を開き、PC Exchange を有効にしてください。
USB 接続ケーブルを安全に取り外すには
1
タスクトレイの[
]アイコ
ンをダブルクリックする
2
クリック
3
クリック
4
[USB 大容量記憶装置デバイス]
を選択し、
[停止]をクリックする
[MATSHITA SD Multi
Camera USB Device]が選
択されていることを確認し、
[OK]をクリックする
[閉じる]をクリックし、ダイアログを閉じる
- 安全に USB 接続ケーブルを取り外すことができます。
こちらもお読みください
● Windows 98SE、Me など OS によっては、タスクトレイに安全
に取り外すためのアイコンが表示されません。
(OS の設定によって
は非表示になる場合があります)カードアクセスランプが消えたこ
とを確かめたあと、USB 接続ケーブルを取り外してください。
68
VQT0N04(SV-AS30).book
69 ページ 2004年9月30日 木曜日 午後6時22分
● パソコンを起動させたまま、USB クレードルから本機を取り外した
り、USB 接続ケーブルを抜いたり電源を切ったりすると、エラーダ
イアログが表示されることがあります。この場合は、
[OK]をク
リックしてダイアログを閉じてください。
● Macintosh をお使いの場合は、
[名称未設定]または[NO_NAME]
ディスクのアイコンを[ゴミ箱]に捨ててから、USB 接続ケーブル
を抜いてください。
本機で使用したカードのフォルダー構造について
100_PANA
DCIM
MISC
SDメモリー
カード
SD_VIDEO
PRL001
SD_VOICE
SD_VC100
SD_AUDIO
● 本機で記録したファイルは以下のフォルダーに保存されています。
フォルダー名
写真
MPEG4
ファイル名(例)
100_PANA
PRL001
MOL001.ASF
ボイスメモ
SD_VC100
MOB001.VM1
オーディオ
SD_AUDIO
AOB001.SA1
パ
ソ
コ
ン
こちらもお読みください
● カード内のフォルダーをパソコン上で削除しないでください。本機
でカードが読み込めなくなる場合があります。
● カードをフォーマットするときは、本機または SD-Jukebox で
フォーマットしてください。
● パソコン上で本機未対応のデータを記録した場合、本機では認識で
きません。
●[100_PANA]フォルダーなどには最大で 9999 ファイル記録で
きます。
69
VQT0N04(SV-AS30).book
70 ページ 2004年10月27日 水曜日 午前9時31分
パソコンで使う(つづき)
●[MISC]フォルダーには DPOF 設定ファイルが記録されます。
●[SD_VOICE]、
[SD_AUDIO]フォルダーは隠しファイルに設定さ
れています。パソコンの設定によっては、フォルダー、ファイルは
エクスプローラやマイコンピュータの画面に表示されません。
カードのファイル([写真]
・
[MPEG4])をパソコンにコピーする
1
本機とパソコンを接続する(P66)
[マ イ コ ン ピ ュ ー タ]を 開 き、
[リムーバブルディスク]内の
各種ファイルが保存されてい
るフォルダーをダブルクリッ
クする
2
‣••⁑⁂″⁀″
・ Macintosh の場合は[名称未
設定]または[NO_NAME]ア
イコン内のフォルダーをダブ
ルクリックしてください。
3
P1000001
.JPG
‣••⁑⁂″⁀″
P1000002
.JPG
P1000003
.JPG
ドラッグ㧒ドロップで
パソコンにコピー
コピー先のフォルダー(パソコ
ンのハードディスク)にファイ
ルをドラッグ&ドロップする
・ エクスプローラなどで[ボイス
メモ]・
[オーディオ]ファイル
をパソコンにコピーしないで
ください。
コピーしたファイル([写真]
・[MPEG4])を再生する
1
P1000001
.JPG
P1000002
.JPG
P1000003
.JPG
ファイルをダブル
クリックして開く
70
パソコンにコピーしたファイ
ルをダブルクリックする
・ ファイルの種類によって、再生す
るソフトウェアは異なります。
VQT0N04(SV-AS30).book
ファイル
の種類
写真
MPEG4
71 ページ 2004年10月28日 木曜日 午後3時21分
ファイルを再生するソフトウェア
Windows
Macintosh
パソコンの設定により異なります。
Windows Media
Player 6.4 以降
Windows Media
Player for Macintosh
-[写真]、
[MPEG4]ファイルは SD Viewer(付属)を使って閲
覧することもできます。
こちらもお読みください
● Windows パソコンをお使いの場合、[画質]を[XF]に設定して
記録した[MPEG4]ファイル(ASF 形式)をパソコンで再生する
には、セットアップメニューから[MPEG4 Decoder Plug-in]を
インストールする必要があります。また、
[MPEG4]ファイルの再
生時に音声が出ない場合、付属の CD-ROM から SD Viewer をイ
ンストールしてください。
(
[MPEG4 Decoder Plug-in]も同時に
インストールされます)
●[画質]を[XF]に設定して記録した[MPEG4]ファイル(ASF
形式)は、Macintosh では再生できません。
● 本機とパソコンを接続中に、パソコンでカード内の[MPEG4]ファイ
ルを再生すると、映像がコマ落ちすることがあります。この場合、再生
したいファイルをパソコンにコピーしてから再生してください。
● 本機で記録した 3 分以上の[MPEG4]ファイル(ASF 形式)を
Windows Media Player で再生すると、途中で停止することがあ
ります。この場合セットアップメニュー画面で[Windows Media
アップデート]をクリック(または[WMP9QFE]フォルダーの
[WMP9QFEInst.exe]をダブルクリック)し、メッセージに従っ
てアップデートしてください。(付属の CD-ROM から SD Viewer
をインストールすると、同時にインストールされます)
●[ボイスメモ]
・
[オーディオ]ファイルは、本機とパソコンを接続し
たまま、SD-Jukebox(付属)を使ってカード内のファイルを再生
してください。また、パソコンへのコピー([ オーディオ ] ファイル
は書き戻し)にも SD-Jukebox(付属)をお使いください。
(エクスプローラなどでコピーしたファイルは再生できません)
パ
ソ
コ
ン
71
VQT0N04(SV-AS30).book
72 ページ 2004年9月30日 木曜日 午後6時22分
パソコンで使う(つづき)
SD Viewer を使う
■ SD Viewer を起動する
1
クリック
(お使いのパソコンの OS、設定
などによって、画面の表示は異
なります)
[スタート]→
[すべてのプログラム]→
[Panasonic]→
[SD Viewer for D-snap]→
[SD Viewer for D-snap]を
選ぶ
■ SD Viewer でパソコンにファイルを取り込む
1
2
クリック
クリック
本機をパソコンに接続し
(P66)、[取り込み]ボタンを
クリックする
取り込み先を確認し、
[OK]を
クリックする
・ 分類する条件など、詳しくは SD
Viewer の取扱説明書(PDF ファ
イル)をお読みください。
[OK]をクリックする
3
クリック
■ SD Viewer の取扱説明書を読む
1
72
クリック
[ヘルプ]→
[取扱説明書]を選ぶ
・ Acrobat Reader が必要です。
(P75)
VQT0N04(SV-AS30).book
73 ページ 2004年9月30日 木曜日 午後6時22分
■ SD Viewer を終了する
[ファイル]→[終了]を選ぶ
1
・ SD Viewer の右上の[×]を
クリックしても終了すること
ができます。
クリック
● SD Viewer を使うと、
・ カードの[写真]、
[MPEG4]ファイルをパソコンに取り込めます。
・ 撮影日時やキーワードなどで画像を分類できます。
・ 撮影した画像に日付を入れて印刷できます。
・ ホームページ用のデータを作成できます。
・ 取り込んだ画像のスライドショーを作成できます。
- 詳しい操作方法は、SD Viewer の取扱説明書(PDF ファイル)
をお読みください。
こちらもお読みください
パ
● SD Viewer の使用中は USB 接続ケーブルを抜かないでください。 ソ
コ
ン
SD-Jukebox を使う
■ SD-Jukebox を起動する
1
クリック
(お使いのパソコンの OS、設定
などによって、画面の表示は異
なります)
[スタート]→
[すべてのプログラム]→
[Panasonic]→
[SD-JukeboxV4]→
[SD-JukeboxV4]を選ぶ
73
VQT0N04(SV-AS30).book
74 ページ 2004年9月30日 木曜日 午後6時22分
パソコンで使う(つづき)
- 初回起動時に、ファイルインポート(ハー
ドディスクから SD-Jukebox への音楽
ファイルの取り込み)画面が表示されま
す。すぐにインポートを開始する場合は
[はい]、後でインポートを実行する場合
は[後で]をクリックしてください。
- インポートの方法については、SD-Jukebox の取扱説明書(PDF
ファイル)の 14 ページを参照してください。
■ SD-Jukebox の取扱説明書を読む
1
クリック
SD-Jukebox の右上の[?]を
クリックする
・ Acrobat Reader が必要です。
(P75)
■ SD-Jukebox を終了する
1
クリック
SD-Jukebox の右上の[×]を
クリックする
● SD-Jukebox を使うと、
・ 音楽 CD から好きな曲を音楽ファイルとしてパソコンに保存した
り、音楽ファイルのプレイリストを作成したりできます。
・ パソコンに保存されている音楽ファイルやプレイリストをカード
に記録できます。
- 詳しい操作方法は SD-Jukebox の取扱説明書(PDF ファイル)
をお読みください。
こちらもお読みください
74
● SD-Jukeboxの使用中はUSB接続ケーブルを抜かないでください。
VQT0N04(SV-AS30).book
75 ページ 2004年9月30日 木曜日 午後6時22分
ソフトウェアの取扱説明書を読む
ソフトウェアの取扱説明書(PDF ファイル)を読むためには、
Acrobat Reader 5.0 以降が必要です。
● ご使用のパソコンにAcrobat Reader 5.0 以
降がインストールされていない場合は、セッ
トアップメニュー画面で[Acrobat Reader
のインストール]をクリック(または[Adobe]
フ ォ ル ダ ー の[AcroReader51_JPN.exe]
をダブルクリック)し、メッセージに従って
Acrobat Reader 5.1 をインストールしてく
ださい。
ソフトウェアをアンインストールする
インストールしたソフトウェアが必要なくなったときは、パソ
コンからアンインストール(削除)してください。
1
クリック
[スタート]→
[コントロールパネル]内の パ
[プログラムの追加と削除] ソ
コ
をクリックする
ン
2
クリック
削除したいソフトを選び、
[変更と削除]をクリック
する
こちらもお読みください
● OS によって、アンインストールの手順は異なる場合があります。
詳しくは、ご使用の OS の取扱説明書をご覧ください。
75
VQT0N04(SV-AS30).book
76 ページ 2004年9月30日 木曜日 午後6時22分
安全上のご注意(必ずお守りください)
お使いになる人や他の人への危害、財産への損害を未然に防止す
るため、必ずお守りいただくことを、次のように説明しています。
■ 表示内容を無視して誤った使いかたをしたときに生じる危
害や損害の程度を、次の表示で区分し、説明しています。
危険
この表示の欄は、
「死亡または重傷など
を負う危険が切迫して生じることが想
定される」内容です。
警告
この表示の欄は、
「死亡または重傷など
を負う可能性が想定される」内容です。
注意
この表示の欄は、
「傷害を負う可能性ま
たは物的損害のみが発生する可能性が
想定される」内容です。
■ お守りいただく内容の種類を、次の絵表示で区分し、説明
しています。
(下記は絵表示の一例です)
このような絵表示は、してはいけない「禁止」内
容です。
このような絵表示は、必ず実行していただく「強
制」内容です。
76
VQT0N04(SV-AS30).book
77 ページ 2004年9月30日 木曜日 午後6時22分
危険
指定以外のバッテリーパックを使わない
バッテリーパックの端子部(+・-)に金属物(ネッ
クレスやヘアピンなど)を接触させない
バッテリーパックを変形やショート、分解、改造、加工
(はんだ付けなど)、加圧、加熱、火中投入などをしない
バッテリーパックを炎天下(特に真夏の車内)など、
高温になるところで充電・使用したり、放置しない
液もれ・発熱・発火・破裂の原因になります。
● ビニール袋などに入れ、金属物と接触させない
ようにしてください。
● 外装シールを破ったり、はがさないでください。
● 不要(寿命)になったバッテリーについては、
87 ページをご参照ください。
● 万一、液もれが起こったら、販売店にご相談く
ださい。液が身体や衣服に付いたときは、水で
よく洗い流してください。液が目に入ったとき
安
は、失明の恐れがあります。目をこすらずに、 全
すぐにきれいな水で洗ったあと、医師にご相談
ください。
77
VQT0N04(SV-AS30).book
78 ページ 2004年9月30日 木曜日 午後6時22分
安全上のご注意(必ずお守りください)(つづき)
危険
AC アダプターは、本機専用のバッテリーパック以外
の充電には使わない
液もれ・発熱・発火・破裂などを起こし、けがを
する原因になります。
バッテリーパックの充電は、専用充電器(本体)を使
用する
本機以外で充電すると、液もれ・発熱・発火・破
裂などを起こし、けがをする原因になります。
警告
乗り物を運転しながら使わない
事故の誘発につながります。
● 歩行中でも周囲の状況、路面の状態などに十分
ご注意ください。
分解、改造をしない
内部には電圧の高い部分があり、感電の原因にな
ります。
● 内部の点検や修理は、販売店にご依頼ください。
78
VQT0N04(SV-AS30).book
79 ページ 2004年9月30日 木曜日 午後6時22分
ぬれた手で、AC アダプターの抜き差しはしない
感電の原因になります。
雷が鳴り出したら、本機の金属部や AC アダプターな
どの電源プラグに触れない
落雷すると、感電の原因になります。
異常があったときは、AC アダプターを抜く
・内部に金属や水などの液体、異物が入ったとき
・落下などで外装ケースが破損したとき
・煙や異臭、異音が出たとき
そのまま使うと、火災・感電の原因になります。
● バッテリーを外してください。
● 販売店にご相談ください。
安
全
SD メモリーカードは、乳幼児の手の届くところに置かない
誤って飲み込むと、身体に悪影響を及ぼします。
● 万一、飲み込んだと思われるときは、すぐに医
師にご相談ください。
79
VQT0N04(SV-AS30).book
80 ページ 2004年9月30日 木曜日 午後6時22分
安全上のご注意(必ずお守りください)(つづき)
警告
内部に金属物を入れたり、水などの液体をかけたりぬ
らしたりしない
ショートや発熱により、火災・感電・故障の原因
になります。
● 機器の近くに水などの液体の入った容器や金属
物を置かないでください。
● 特にお子様にはご注意ください。
コンセントや配線器具の定格を超える使いかたや、交
流 100 V ∼ 240 V 以外での使用はしない
たこ足配線等で、定格を超えると、発熱による火
災の原因になります。
電源プラグを破損するようなことはしない
(加工したり、熱器具に近づけたりしない)
傷んだまま使用すると、火災・感電・ショートの
原因になります。
● プラグの修理は、販売店にご相談ください。
電源プラグのほこり等は定期的にとる
プラグにほこり等がたまると、湿気等で絶縁不良
となり、火災の原因になります。
● 電源プラグを抜き、乾いた布でふいてください。
80
VQT0N04(SV-AS30).book
81 ページ 2004年9月30日 木曜日 午後6時22分
電源プラグは根元まで確実に差し込む
差し込みが不完全ですと、感電や発熱による火災
の原因になります。
● 傷んだプラグ・ゆるんだコンセントは、使わな
いでください。
注意
異常に温度が高くなるところに置かない
特に真夏の車内、車のトランクの中は、想像以上
に高温(約 60 ℃以上)になります。本機やカー
ド、バッテリー、AC アダプターなどを絶対に放
置しないでください。外装ケースや内部部品が劣
化するほか、火災の原因になることがあります。
本機の上に重い物を載せたり、乗ったりしない
倒れたり落下すると、けがや製品の故障の原因に
なることがあります。
また、重量で外装ケースが変形し、内部部品が破
損すると、火災・故障の原因になることがありま
す。
安
全
油煙や湯気の当たるところ、湿気やほこりの多いとこ
ろに置かない
電気が油や水分、ほこりを伝わり、火災・感電の
原因になることがあります。
たばこの煙なども製品の故障の原因になることが
あります。
81
VQT0N04(SV-AS30).book
82 ページ 2004年9月30日 木曜日 午後6時22分
安全上のご注意(必ずお守りください)(つづき)
注意
フラッシュの発光部分を直接手で触らない
やけどの原因になることがあります。
● 発光直後は、しばらく触らないでください。
フラッシュ発光中に、近くで発光部を直接見ない
強い光により、目を痛める原因になることがあり
ます。
レンズを太陽や強い光源に向けたままにしない
集光により、内部部品が破損し、火災の原因にな
ることがあります。
ヘッドホン(ステレオインサイドホン)使用時は、音
量を上げすぎない
耳を刺激するような大きな音量で長時間続けて聴
くと、聴力に悪い影響を与えることがあります。
82
VQT0N04(SV-AS30).book
83 ページ 2004年9月30日 木曜日 午後6時22分
乗り物を運転中は、ヘッドホン(ステレオインサイド
ホン)で使わない
● 周囲の音が聞こえにくく、事故の原因になるこ
とがあります。
● 歩行中でも周囲の状況に十分ご注意ください。
USB クレードルの電源には、付属の AC アダプター
以外は使用しない
USB クレードルの端子を金属でショートさせたり、
高温になる場所に放置しない
火災・故障の原因になることがあります。
長期間使わないときや、お手入れのときは、AC アダ
プターを抜く
通電状態で放置、保管すると、絶縁劣化、ろう電
などにより、火災の原因になることがあります。
● カードは、保護のため取り出しておいてくださ
い。
安
全
飛行機内で使うときは、航空会社の指示に従う
本機が出す電磁波などにより、飛行機の計器に影
響を及ぼす原因になることがあります。
● 病院などで使うときも、病院の指示に従ってく
ださい。
83
VQT0N04(SV-AS30).book
84 ページ 2004年9月30日 木曜日 午後6時22分
使用上のお願い
本機について
磁気が発生するところや電磁波が発生するところ(電子レンジ、
テレビやゲーム機など)からはできるだけ離れて使う
● テレビの上や近くで操作すると、電磁波の影響で画像や音声が乱れ
ることがあります。
● スピーカーや大型モーターなどが出す強い磁気により、記録が損な
われたり、画像がゆがんだりします。
● マイコンを含めたデジタル回路の出す電磁波により、お互いに影響
を及ぼし、画像や音声が乱れることがあります。
● 本機が影響を受け、正常に動作しないときは、バッテリーを一度取
り出してから、あらためて接続し電源を入れ直してください。
電波塔や高圧線が近くにあるときは、なるべく使わない
● 近くで撮ると、電波や高電圧の影響で撮影画像や音声が悪くなるこ
とがあります。
周囲で殺虫剤や揮発性のものを使うときは、本機にかけない
● かかると、外装ケースが変質したり、塗装がはげる恐れがあります。
● ゴム製品やビニール製品などを長期間接触させたままにしないでく
ださい。
浜辺など砂やほこりの多いところで使うときは、内部や端子部に
砂やほこりが入らないようにする
また海水などでぬらさないようにする
● 砂やほこりは、レンズに傷が付く、レンズがくもるなど、本機の故
障につながります。
● 万一海水がかかったときは、よく絞った布でふき、そのあと乾いた
布でふいてください。
万一雨水や水滴がかかったときも、よく絞った布でふき、そのあと
乾いた布でふいてください。
84
VQT0N04(SV-AS30).book
85 ページ 2004年9月30日 木曜日 午後6時22分
本機を持ち運びするときは、落としたり、ぶつけたりしない
また、ズボンのポケットなどに入れない
● 強い衝撃が加わると、外装ケースが壊れたり、故障や誤動作の原因
になります。キャリングケース(付属)に収納してください。
お手入れの際は、ベンジン、シンナー、アルコールなどの溶剤を
使わない
● お手入れの際は、バッテリーを取り出しておいてください。
● 溶剤を使うと外装ケースが変質したり、塗装がはげる恐れがありま
す。
● 本機は、柔らかい乾いた布でほこりをふいてください。汚れがひど
いときは、台所用中性洗剤を水でうすめ、布をひたし、よく絞って
汚れをふき、柔らかい乾いた布で仕上げてください。
● 化学ぞうきんをご使用の際は、その注意書に従ってください。
● レンズや液晶モニターは、クリーニングクロス(付属)で汚れをふ
き取ってください。綿棒など先のとがったものでふき取らないでく
ださい。レンズに傷が付いたり、割れるなど本機の故障につながり
ます。
AC アダプターについて
● 必ず付属の AC アダプターをお使いください。
● ラジオ(特に AM 受信中)の近くで使うと、ラジオに雑音が入る場
合があります。使用時は 1 m 以上離してください。
● 使用中、AC アダプターの内部で発振音がする場合がありますが、異
常ではありません。
● 使用後は、必ず AC アダプターを電源コンセントから抜いてくださ
い。
(接続したままにしておくと、約0.1 Wの電力を消費しています) そ
● AC アダプターの端子部を汚さないでください。
の
他
機器を電源コンセントの近くに設置し、遮断装置(電源プラグ)
へ容易に手が届くようにしてください。
85
VQT0N04(SV-AS30).book
86 ページ 2004年9月30日 木曜日 午後6時22分
使用上のお願い(つづき)
バッテリーについて
リチウムイオンバッテリーは小型で高容量のバッテリーです。
しかし、冬場の屋外などの低温(10 ℃以下)で、バッテリーが
冷えている場合、バッテリーの使用時間は短くなる特性があり、
動作しないことがあります。このようなときは、バッテリーをポ
ケットに入れるなどして温かくしておき、使用する直前に本機に
入れてください。
(カイロなどをご使用になっている場合は、直
接カイロがバッテリーに触れないようにお気を付けください)
長時間使用しないときは、必ずバッテリーを取り出す
● 入れたままにしておくと、本機の電源が切れていても、絶えず微少
電流が流れています。これをそのままにしておくと、過放電になり、
充電してもバッテリーが使用できなくなる恐れがあります。
● 長期間放置すると、自己放電していることがありますので、お使い
になる前に充電してください。
出かけるときは予備のバッテリーを準備する
● スキー場などの寒冷地では撮影できる時間がより短くなります。
● 旅行をされるときは、現地でバッテリーを充電できるように AC ア
ダプターと USB クレードル(付属)も忘れずに準備してください。
海外で使う場合は、変換プラグが必要な場合があります。(P92)
バッテリーを誤って落下させてしまった場合、端子部が変形して
いないか確認する
● 端子部が変形したまま本機に付けると、本機をいためます。
保存時のお願い
● バッテリーは涼しくて湿気がなく、なるべく温度が一定のところに
保管してください。
(推奨温度 : 15℃∼25℃、推奨湿度 : 40%∼60%です)
● 極端に低温、高温になるところで保管すると、バッテリーの寿命が
短くなることがあります。
86
● 高温・多湿、油煙の多いところでは、端子がさびたりして故障の原
因となります。
VQT0N04(SV-AS30).book
87 ページ 2004年9月30日 木曜日 午後6時22分
● 長期間保管する場合、1年に1回は充電し、バッテリー残量がなく
なってから、本機から取り出して再保管することをおすすめします。
● バッテリーの端子部に付いたほこりなどは取ってください。
不要(寿命になったなど)バッテリーは火中などに投入しない
● 加熱や火中などに投入すると、破裂する恐れがあります。
● バッテリーには、寿命があります。充電直後でも、バッテリーの使
用時間が大幅に短くなったら、バッテリーの寿命です。新しいもの
をお買い求めください。
不要になった電池(バッテリー)は、貴重な資源を守るために、
廃棄しないで充電式電池リサイクル協力店へお持ちください。
使用済み充電式電池(バッテリー)の届け先
● 最寄りのリサイクル協力店へ
詳細は、有限責任中間法人 JBRC のホームページをご参照ください。
● ホームページ http://www.jbrc.net/hp
使用済み充電式電池(バッテリー)の取り扱いについて
● 端子部をセロハンテープなどで
絶縁してください。
● 分解しないでください。
そ
の
他
87
VQT0N04(SV-AS30).book
88 ページ 2004年9月30日 木曜日 午後6時22分
使用上のお願い(つづき)
充電エラーについて
充電ランプの点滅速度が早いまたは遅いときは、以下の状態が考
えられます。
約 6 秒間隔で点滅(約 3 秒点灯、約 3 秒消灯)
:
● バッテリーが過放電されている場合です。充電はできますが、場合
によっては正常に充電が始まるまでに数時間かかる場合がありま
す。
約 0.5 秒間隔で点滅(約 0.25 秒点灯、約 0.25 秒消灯):
● バッテリーや周囲の温度が極端に高過ぎる、もしくは低過ぎます。
適温になるまで待ってから、再度充電してください。それでも充電
できないときは、本体やバッテリー、AC アダプターなどの故障と
思われます。お買い上げの販売店、またはお近くの「修理ご相談窓
口」(P107 ∼ 111)にお問い合わせください。
消灯:
● 充電が完了しています。
● 充電が完了していないのに、充電ランプが消灯しているときは、AC
アダプターまたはバッテリーの故障と思われます。お買い上げの販
売店、またはお近くの「修理ご相談窓口」
(P107 ∼ 111)にお問
い合わせください。
● バッテリーについて、詳しくは 86 ページを参照してください。
つゆつきについて
● 夏に冷蔵庫から出したビンなどに、しばらくすると水滴が付きます。
この現象が本機に起こった場合が「つゆつき」です。
● つゆつきが起こっていると、レンズがくもったり、正常に動作しな
い場合があります。つゆつきを起こさない心がけと、起こったとき
の処置を正しく守ってください。
88
VQT0N04(SV-AS30).book
89 ページ 2004年9月30日 木曜日 午後6時22分
つゆつきが起こる原因は
● 次のように温度差、湿度差があると起こります。
- 寒い屋外から暖かい屋内に持ち込んだとき
- 冷房の効いた車などから車外へ持ち出したとき
- 寒い部屋を急に暖房したとき
- エアコンなどの冷風が本機に直接当たっていたとき
- 湿気がたち込めるなど湿度の高いところ
つゆつきが起こった場合の処置
● 電源を切って、1 時間ほどそのままにしておいてください。周囲の
温度になじむと、くもりが自然にとれます。
● 本機を寒い場所から暑い場所に移すときは、つゆつきの発生を防ぐ
ために、本機をビニール袋に入れ、周囲の気温になじませてから、
袋から取り出してください。
液晶モニターについて
● 温度差が激しい場所では、液晶モニターにつゆが付くことがありま
す。柔らかい乾いた布でふいてください。
● 液晶モニターを強く押さえないでください。画面にムラが出たり、
故障の原因になります。また、硬いものを当てないでください。表
面に傷が付く原因になります。
● コントラストの激しい被写体にレンズを向けていると、液晶モニ
ターにムラや残像が出る場合がありますが、異常ではありません。
● 寒冷地などで本体が冷えきっている場合、電源を入れた直後は液晶
モニターが通常より少し暗くなります。内部の温度が上がると通常
の明るさに戻ります。
そ
液晶モニターは、精密度の高い技術で作られていますが、液 の
晶モニターの画面上に黒い点が現れたり、常時点灯(赤や青、 他
緑の点)することがあります。これは故障ではありません。液
晶モニターの画素については 99.99%以上の高精度管理をし
ておりますが、0.01%以下で画素欠けするものがあります。
89
VQT0N04(SV-AS30).book
90 ページ 2004年9月30日 木曜日 午後6時22分
使用上のお願い(つづき)
カードについて
カードアクセスランプが点滅中(または[カードにアクセス中で
す]と表示中)は、カード / バッテリー扉を開けてカードを抜い
たり、電源を切らない、また振動や衝撃を与えない
カードを高温になるところや直射日光のあたるところ、電磁波や
静電気の発生しやすいところに放置しない
また、折り曲げたり、落としたり、強い振動を与えない
● カードが破壊される恐れがあります。また、カードの内容が破壊さ
れたり、消失する恐れがあります。
使用後は、必ずカードを取り出して保管する
● 使用後や保管、持ち運び時は収納袋に入れてください。
● カード裏の端子部にごみや水、異物などを付着させないでください。
また手などで触れないでください。
■ miniSDTM カード
(別売)について
● miniSDTM カードは、必ず専用の miniSDTM アダプターを装着して
ご使用ください。miniSDTM カードのみを入れると、本機やカード
が故障する場合があります。
● miniSDTM アダプターのみを本機に入れないでください。正常に動
作しない場合があります。
記録されるファイルについて
本機は電子情報技術産業協会(JEITA)にて制定された統一規
格 DCF(Design rule for Camera File system)に準拠して
います。
● DCF 規格に準拠したファイルを削除すると、そのファイルに関連す
るデータはすべて削除されます。
90
●[写真]または[MPEG4]ファイルを削除すると、そのファイルに
関連するデータはすべて削除されます。
VQT0N04(SV-AS30).book
91 ページ 2004年10月13日 水曜日 午前10時57分
● 不適切な取り扱いにより故障した結果、記録したデータが破壊され
たり、消失することがあります。記録したデータの消失による損害
については、当社は一切の責任を負いかねますので、あらかじめご
了承ください。
フォーマットについて
● フォーマットは本機で行ってください。パソコンでもフォーマット
できますが、パソコンでフォーマットする場合は、SD-Jukebox で
行ってください。特に音楽ファイルが入ったカードは、音楽ファイ
ルを記録した SD-Jukebox を使用し、チェックインしたあとに
フォーマットしてください。(詳しくは、SD-Jukebox の取扱説明
書をお読みください)
● パソコン(のエクスプローラ)ではフォーマットしないでください。
本機で認識しなくなる場合があります。
● パソコンやその他の機器でフォーマットされたカードを使用する場
合は、再度本機でフォーマットしてください。
● 本機でフォーマットしたカードは、他の機器で使用できない場合が
あります。その場合は使用する機器でフォーマットしてください。
● カードをフォーマットしても使えない場合は、本機またはカードの
故障と思われます。お買い上げの販売店にご相談ください。
デモモードについて
● 本機にカードが入っていないときに電源を入れ、モードボタンを押
すと、デモモード(スクリーンセーバー)になります。
● スクリーンセーバー中にボタン操作を行うと、静止画擬似撮影モー
ドになります。
そ
● 静止画擬似撮影モードでは、静止画撮影を疑似体験できます。
の
(約 1 分間ボタン操作がないと、スクリーンセーバーに戻ります) 他
● AC アダプターを使用していない場合、スクリーンセーバーで約 5
分間ボタン操作がないと、自動的に電源が切れます。
● デモモードを解除するときは、本機の電源を切ってから、本機に
カードを入れてください。
91
VQT0N04(SV-AS30).book
92 ページ 2004年9月30日 木曜日 午後6時22分
海外で使う
AC アダプター(付属)を海外で使用するには
AC アダプターは、全世界の電源電圧(100 V ∼ 240 V)、電
源周波数(50 Hz、60 Hz)でご使用いただけるように設計し
ております。
市販の変圧器などを使用すると、故障する恐れがあります。
国、地域、滞在先によって電源コンセントの形状は異なります。
海外旅行をされる場合は、表を参考に電源コンセントの形状を確
かめ、その国、地域、滞在先に合ったプラグを準備してください。
変換プラグは、お買い上げの販売店にご相談のうえ、お求めくだ
さい。充電のしかたは、国内と同じです。
● 変換プラグのほこりなどは定
期的にとってください。
変換プラグの一例
● 本機の保証書は、日本国内のみ
有効です。万一、海外で故障し
た場合の現地でのアフター
サービスについてはご容赦く
ださい。
差し込む
ご使用にならないときは
変換プラグをACコンセ
ントから外してください。
■ 電源コンセントのタイプと形状
92
VQT0N04(SV-AS30).book
93 ページ 2004年9月30日 木曜日 午後6時22分
主な国、地域の代表的な電源コンセントのタイプ
北米
アメリカ合衆国
A
カナダ
A
アイスランド
C
アイルランド
C
イギリス
B
BF
イタリア
C
ウクライナ
C
オーストリア
C
オランダ
C
カザフスタン
C
ヨーロッパ・旧ソ連地域
ギリシャ
C
スイス
B, C
スウェーデン
C
スペイン
A, C
デンマーク
C
ドイツ
C
ノルウェー
C
ハンガリー
C
フィンランド
C
フランス
C
ベラルーシ
C
ベルギー
C
ポーランド
B, C
ポルトガル
B, C
ルーマニア
C
ロシア
C
インド
B, C
インドネシア
B, C
B, BF
スリランカ
B
タイ
A
BF
C
大韓民国
A
B
C
台湾
A
中華人民
共和国
A, B
BF
C, S
ネパール
C
パキスタン
B, C
バングラデ
シュ
C
フィリピン
A, C
S
ベトナム
A, C
香港
特別行政区
B, BF
マカオ
特別行政区
B, C
マレーシア
B, C
BF
モルジブ
B
モンゴル
タヒチ
C
トンガ
S
B, C
アジア
シンガポール
C
オセアニア
オーストラリア
S
グァム島
A
ニュージーランド
S
フィジー
S
アルゼンチン
BF
C, S
コロンビア
A
ジャマイカ
A
チリ
ハイチ
A
パナマ
A
バハマ
A
プエルトリコ
A
ブラジル
A, C
ベネズエラ
A
ペルー
A, C
メキシコ
A
イスラエル
C
イラン
C
クウェート
B, C
ヨルダン
B, BF
中南米
中東
アフリカ
アルジェリア
A, B
BF
エジプト
B, C
BF
カナリア諸島
C
ギニア
C
ケニア
B, C
ザンビア
B, BF
タンザニア
B, BF
南アフリカ
共和国
B, C
モザンビーク
C
モロッコ
C
そ
の
他
93
VQT0N04(SV-AS30).book
94 ページ 2004年10月5日 火曜日 午前9時46分
画面の表示
記録時の画面表示
1
1 2 3 4 5 67 8 2
3
4
2016
016
5
30
0h10m10s
6
7
8
2004/12/21
9
2. 0t
12/3 100 10 12:00
10
11
9
12
12
10 11 13 14 15
13
14
15
撮影モード(P23)
フラッシュ(P32)
ナイトモード(P35)
ホワイトバランス(P34)
画質(P28)
画像サイズ(P28)
バッテリー残量
残り枚数 / 時間
停止 / 記録中
デジタルズーム(P30)
露出補正(P36)
カウンター表示
ISO 感度(P37)
セルフタイマー(P33)
日付 / 時刻表示(起動時 / 時計
設定後約 5 秒間表示されます)
再生時の画面表示
12
3 4 5 6
7
2016
016
0h10m10s
2
100-0125
2004/12/21
12:00
8 9 10 11 12
94
13
1
2
3
4
5
6
7
8
9
10
11
12
13
再生モード(P38)
カウンター表示
リピート再生(P41)
画質(P28)
画像サイズ(P28)
バッテリー残量
フォルダー / ファイル番号
停止 / 再生 / 画像読み込み中
ロック設定(P43)
DPOF プリント枚数(P52)
¿ マーク設定(P45)
スライドショー設定(P48)
撮影日時
・ HDTV(16:9)の画像の再生中は、画
面の上下に黒帯が表示されます。
VQT0N04(SV-AS30).book
95 ページ 2004年9月30日 木曜日 午後6時22分
音楽再生時の画面表示
1
2 3 4
5
S-XBS1
-XBS1
05m05s
1
2
3
4
5
6
7
8
音楽プレーヤーモード(P55)
音質(EQ)(P57)
リピート再生(P58)
再生時間
バッテリー残量
停止 / 再生 / 早送り / 早戻し
[HOLD] 表示(P57)
タイトル / アーティスト名
1
2
3
4
5
フォルダー / ファイル番号
ロック設定(P43)
DPOF プリント設定(P52)
★マーク設定(P45)
スライドショー設定(P48)
MODE HOLD
OUT!/JoJo
6
78
サムネイル画面の表示
100-0011
1
2345
そ
の
他
95
VQT0N04(SV-AS30).book
96 ページ 2004年10月12日 火曜日 午後7時30分
メッセージ表示
確認 / エラー内容を液晶モニターに表示します。
メッセージ
バッテリーが
なくなりました
バッテリーを
入れてください
カードを入れてください
確認していただきたいこと
充電し直してください。(P12)
バッテリーを正しく入れてください。
(P10 ∼ 11)
バッテリーが過放電の状態でも表示されます。
バッテリーを充電(P12)してください。
カードを正しく入れてください。
(P10 ∼ 11)
マルチメディアカードは使用できません。
カードを確認して
ください
カード残量がありません
新しいカードに取り替える、または不要
なデータを削除(P42)してください。
カードがロック
されています
カードの書き込み禁止スイッチのロック
を解除してください。
カードにアクセス中です
データの処理中です。しばらくお待ちく
ださい。
写真ファイルが
ありません
[写真]ファイルが入ったカードを入れて
ください。
MPEG4 ファイルが
ありません
[MPEG4]ファイルが入ったカードを入
れてください。
ボイスメモファイルが
ありません
[ボイスメモ]ファイルが入ったカードを
入れてください。
音楽ファイルが
ありません
96
カードを入れ直してみてください。
それでも表示が消えない場合は、カードを
フォーマット(P19)してください。
(フォーマットを行うと、カード内のデータ
はすべて削除されます)
音楽ファイルが入ったカードを入れてく
ださい。
VQT0N04(SV-AS30).book
メッセージ
97 ページ 2004年10月12日 火曜日 午後7時30分
確認していただきたいこと
このファイルは
再生できません
規格外のファイルは再生できません。
音楽ファイルは SD-Jukebox を使って
カードに記録してください。
ファイルがロック
されています
ロックを解除(P43)してから実行して
ください。
対象となる写真ファイル
がありません
スライドショーで再生できるファイル、
または DPOF 設定できるファイルがあり
ません。
設定枚数を超えています
スライドショーで再生する枚数、DPOF
で設定するプリント枚数が制限を超えて
います。
この写真ファイルには
設定できません
本機で撮影された画像を選んでください。
再生モードに
設定してください
AC アダプタとバッテリ
両方を使用してください
パソコン・プリンターと接続するときは、
撮影 / 再生切換えスイッチを再生モード
[
]に切り換えてください。(P49、
66)
パソコン・プリンターと接続するときは、
AC アダプターを接続してください。
(P49、66)
電源を入れ直してくださ
い
一度、電源を入れ直してください。
エラー /
ERROR
一度電源を切ってから、バッテリーを抜
き差ししてください。それでも直らない
ときは、お買い上げの販売店、またはお
近くの「修理ご相談窓口」(P107 ∼
111)にお問い合わせください。
そ
の
他
97
VQT0N04(SV-AS30).book
98 ページ 2004年10月5日 火曜日 午後9時22分
困ったときは(Q&A)
当社サポート情報ホームページも合わせてご覧ください。
http://panasonic.jp/support
Q(質問)
98
A(回答)
電源が入らない
もう一度、電源を入れ直してください。
バッテリーが正しく入っていますか?
バッテリーが消耗していませんか?
バッテリーを充電する(P12)か、十分に充電
されたバッテリーを入れてください。
電源が入っていて
もすぐに切れる
バッテリーが消耗していませんか?
バッテリーを充電する(P12)か、十分に充電
されたバッテリーを入れてください。
ジョグボール等を
操作できない
[HOLD]が表示されていませんか?
モードボタンを約 2 秒以上押して表示を消すと
操作できるようになります。
モードボタンを押
しても、モードを
切り換えられない
カードが入っていますか?
カードが入っていないときにモードボタンを押
すと、デモモード(P91)になります。電源を
切って、カードを入れてください。
液晶モニターの色
合いや明るさが変
わる
蛍光灯下では、画面の色や明るさが変化する場
合があります。
液晶モニターが明
るすぎたり、暗す
ぎる
液晶モニターの明るさを正しく調整してくださ
い。(P19)
記録できない
カードが入っていますか?
カードの書込み禁止スイッチが[LOCK]に
なっていると記録できません。
カードの容量は十分ですか?
不要なファイルを削除してください。(P42)
カードへの記録に
時間がかかる
カードの種類によっては、[MPEG4]撮影時
カードへの記録に時間がかかる場合があります
が、異常ではありません。
記録の途中で止
まってしまう
カードの種類によっては、[ボイスメモ]の記
録が途中で終了する場合があります。
VQT0N04(SV-AS30).book
Q(質問)
99 ページ 2004年9月30日 木曜日 午後6時22分
A(回答)
撮影した画像がモ
ザイク状になって
いる
被写体や撮影条件によっては、モザイク状にな
ることがあります。
撮影した画像が明
るすぎたり、暗す
ぎる
液晶モニターで見る映像と実際に撮影される画
像とでは、明るさが異なる場合があります。
特に暗い場所で長時間露光で撮影するときなど
は、液晶モニターでは暗く見えますが、実際は
明るく撮れます。
液晶モニターに赤
い縦じまが出る
スミアという現象です。これは CCD の特徴で
あり、異常ではありません。被写体に明るい部
分があると出ます。動画撮影では記録されます
が、静止画像には影響しません。
フラッシュが発光
しない
フラッシュを[発光禁止]に設定していません
か? 設定を確認してください。(P32)
フラッシュ撮影さ
れた画像が暗い
フラッシュ発光部を指などでふさいでいません
か?被写体から離れすぎていませんか?
フラッシュ撮影さ
れた画像の色合い
が合わない
ホワイトバランスを[セットモード]で設定し
ていても、フラッシュ撮影すると、ホワイトバ
ランスが合わない場合があります。フラッシュ
撮影時は[オート]に設定しておくことをおす
すめします。
フラッシュ撮影時は、自動的にフラッシュ光に
適したホワイトバランスが設定されますが、フ
ラッシュ光が十分に届かない被写体ではホワイ
トバランスが合わない場合があります。
再生できない
カードが入っていますか?
カードに再生できるファイルがありますか?
再生モードに設定されていますか?
スライドショーで
再生できない画像
がある
他機で撮影された画像はスライドショーで表示
されない、または表示に時間がかかる場合があ
ります。
そ
の
他
音楽を再生できない カードに再生できる音楽ファイルがありますか?
99
VQT0N04(SV-AS30).book
100 ページ 2004年10月5日 火曜日 午前9時47分
困ったときは(Q&A)
(つづき)
Q(質問)
A(回答)
画像の再生中や一覧
形式の異なるデータや壊れたデータです。
画面に[×]マーク
このようなデータは再生できません。
が表示される
他の機器にカード
を入れても再生で
きない
本機で撮影した[MPEG4]ファイルを他機で
再生すると、画質、音質が劣化したり、再生で
きない場合があります。
パソコンに接続して パソコンと正しく接続されていますか?(P66)
画像を転送できない パソコンが本機を正常に認識していますか?(P67)
PictBridge 対応の
本機を再生モードにして、メニューで[セット
プリンターに接続
アップ]→[USB 接続]→[ピクトブリッジ]
してもプリントで
に設定されているか確認してください。(P49)
きない
プリントした画像
の上下に黒い帯が
出る
画像サイズを[HDTV]にして記録した[写
真]ファイルをプリントしていませんか?
画像のサイズを確認してください。(P28)
再生・記録ができ
ず、画面が動かな
くなった
[写真]・[MPEG4]
撮影時に、液晶モ
ニターが真っ暗の
ままになる
[ボイスメモ]や
[オーディオ]ファ
イルを聞いていた
ら、急に液晶モニ
ターが消灯した
バッテリーが取り
出せない
電源スイッチを[OFF]にしてください。電源
が切れないときは、バッテリーを抜いてくださ
い。そのあと電源を入れ直してください。それ
でも正常に動作しない場合は、接続している電
源を外し、お買い上げの販売店、またはお近く
の「修理ご相談窓口」(P107 ∼ 111)にお
問い合わせください。
[ボイスメモ]の記録・再生時、[オーディオ]
の再生時は、約 10 秒間、本機を何も操作しな
いと液晶モニターが消灯します。メニューボタ
ンを押すと点灯しますが、そのあと何も操作し
なければ、約 10 秒後に再び消灯します。
バッテリーの突起部を引っ
張って取り出してください。
本機を長期間放置すると、時計設定がリセット
されることがあります。時計設定の画面が表示
時計が合っていな
されたときは、再度設定し直してください。
い
時計設定をしないで撮影すると、日付は
[2000/1/1 0:00]と記録されます。
100
VQT0N04(SV-AS30).book
Q(質問)
101 ページ 2004年9月30日 木曜日 午後6時22分
A(回答)
本機に付属の SD Viewer と SD マルチカメラ /
Windows の[エク SV-AS10(別売)に付属の SD Viewer
スプローラ]など Ver.2.1J の両方をパソコンにインストールして
でレタッチファイ
いる場合、どちらか一方をアンインストールする
ル(拡張子:ped)
と、レタッチファイル(拡張子:ped)の関連付
をダブルクリック
してもレタッチソ けも削除されてしまいます。この場合、両方の
フトが起動しない SD Viewer を一度アンインストールし、使用す
るソフトだけをインストールし直してください。
パソコンと接続す
るとカードアクセ
スランプが点滅し
たままになる
NTFS 形式でフォーマットしたカードを本機に
入れていませんか?この場合、[Administrator
(コンピューターの管理者)](またはこれと同等の
権限を持つユーザー名)にしてログオンし、[マイ
コンピュータ]から[リムーバブルディスク]ア
イコンを右クリックして[取り出し]を選び、
カードアクセスランプが点灯したのを確認してか
ら本機とパソコンの接続を解除してください。
①[次へ]をクリックする
②[使用中のデバイスに最適なドライバーを検
索する]が選ばれていることを確認し、[次
へ]をクリックする
③ 付属の CD-ROM をパソコンの CD-ROM ド
ライブに入れる(インストール画面が表示
USB ドライバーを
された場合は、[終了]をクリックする)
正しくインストー
ル後、本機をパソ ④[検索場所の指定]のみを選び、[参照]を
コンに接続してい
クリックする
るにもかかわらず、 ⑤ CD-ROM アイコンをダブルクリックし、
[新しいハードウェ
[USB_ Driver]をダブルクリックし、[files]
アの追加ウィザー
をクリックして[OK]をクリックする
ド]が表示される
そ
の
(④で[参照]をクリックせず、「E:¥USB_
他
Driver¥files」(CD-ROM ドライブが E の場
合)と入力しての指定もできます)
以降、ウィザードに従ってインストールしてく
ださい。
101
VQT0N04(SV-AS30).book
102 ページ 2004年10月6日 水曜日 午前10時30分
さくいん
■ ア行
■ サ行
アイコン表示 . . . . . . . . . 19
イコライザー . . . . . . . . . 57
液晶モニター
. . . . . . . . . 19、89、94
オーディオ(音楽)
削除 . . . . . . . . . . . . . . . . 42
サムネイル表示 . . . . . . . 41
自分撮り . . . . . . . . . . . . 31
写真
再生 . . . . . . . . . . . . . . . . . . 54
記録 . . . . . . . . . . . . . . . . . . 23
再生 . . . . . . . . . . . . . . . . . . 38
プレイリスト . . . . . . . . . . . 58
画像サイズ . . . . . . . . . . . . . 28
オートパワーオフ . . . . . . 19
お気に入り . . . . . . . . . . . 45
音量調整 . . . . . . . . . . . . 40
充電 . . . . . . . . . . . . . . . . 12
ショートカットメニュー . . . 21
ズーム
■ カ行
記録(デジタルズーム). . . . 30
再生(ターゲットズーム). . . 44
記録枚数・時間 . . . . . . . . . . 26
ステレオインサイドホン . . . 55
スライドショー
SD メモリーカード . . . . 5、90
再生 . . . . . . . . . . . . . . . . . . 48
カード
画質モード . . . . . . . . . . . 28
画面表示
一覧 . . . . . . . . . . . . . . . . . . 94
エラー表示 . . . . . . . . . . . . . 96
キャリングケース . . . . . . 57
作成 . . . . . . . . . . . . . . . . . . 46
設定リセット . . . . . . . . . 19
セットアップメニュー . . . 18
セルフタイマー . . . . . . . 33
■ タ行
ターゲットズーム
つゆつき . . . . . .
デモモード . . . . .
時計設定 . . . . . .
...
....
....
....
.
.
.
.
.
.
.
.
44
88
91
20
■ ナ行
ナイトモード . . . . . . . . . 35
102
VQT0N04(SV-AS30).book
103 ページ 2004年10月6日 水曜日 午前10時30分
■ ハ行
■ ラ行
パソコン . . . . . . . . . . . . 59
バッテリー . . . . . . . . . . . 86
リピート再生
出し入れ . . . . . . . . . . . . . . . 10
充電 . . . . . . . . . . . . . . . . . . 12
番号リセット
反転 . . . . . . .
日付プリント
フォーマット
フラッシュ . .
プリント . . .
プレイリスト
ボイスメモ
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. . . . 25
. . . . 31
. . . . 53
19、91
. . . . 32
. . . . 49
. . . . 58
記録 . . . . . . . . . . . . . . . . . . 23
再生 . . . . . . . . . . . . . . . . . . 38
ボリューム
メニュー . . . . . . . . . . . . . . . 18
ジョグボール . . . . . . . . . . . 40
リモコン . . . . . . . . . . . . . . . . 9
ホワイトバランス . . . . . . 34
■ マ行
オーディオ . . . . . . . . . . . . . 58
MPEG4 . . . . . . . . . . . . . . . 41
リモコン . . . . . . . . . . . . . 9
露出補正 . . . . . . . . . . . . 36
ロック設定 . . . . . . . . . . . 43
■ 英・数字順
AC アダプター . . . 12、85
DPOF プリント . . . . . . . 52
ISO 感度 . . . . . . . . . . . . 37
MPEG4
記録 . . . . . . . . . . . . . . . . . . 23
再生 . . . . . . . . . . . . . . . . . . 38
PictBridge . . . .
SD メモリーカード
SD-Jukebox . .
SD Viewer . . . .
USB クレードル .
USB ドライバー
.
.
.
.
.
.
.
.
.
.
.
.
. . . . 49
. 5、90
65、73
63、72
12、66
. . . . 63
マイク . . . . . . . . . . . . . . 25
マクロ撮影 . . . . . . . . . . . 30
メニュー
設定 . . . . . . . . . . . . . . . . . . 16
セットアップメニュー . . . . . 18
ショートカットメニュー . . . 21
そ
の
他
モード . . . . . . . . . . . . . . 15
記録 . . . . . . . . . . . . . . . . . . 23
再生 . . . . . . . . . . . . . . . . . . 38
モニター調整 . . . . . . . . . 19
103
VQT0N04(SV-AS30).book
104 ページ 2004年9月30日 木曜日 午後6時22分
仕様
■ SD マルチカメラ
電源
消費電力
DC 4.8 V(AC アダプター使用時)
DC 3.7 V(バッテリー使用時)
MPEG4 録画
1.7 W(AC アダプター使用時)
1.5 W(バッテリー使用時)
MPEG4 再生
0.9 W(AC アダプター使用時)
0.7 W(バッテリー使用時)
音楽再生
0.1 W(バッテリー使用時)
撮像素子
1/3.2 inch インターライン型
CCD 撮像素子
RGB 原色フィルター内蔵
カメラ有効画素数
約 310 万画素
走査方式
インターレーススキャン方式
標準被写体照度
3000 lx
最低照度
80 lx
焦点距離
4.5 mm
35 mm 換算
34.8 mm
デジタルズーム
4倍
F値
4.0
104
最短撮像距離
レンズ前面より約 60 cm
(マクロ:約 10 cm)
マイク
モノラルマイクロホン(内蔵)
モニター
3.8 cm(1.5 型)液晶モニター
(約 6,1 万画素)
フラッシュ
GN 3.7(内蔵)
記録メディア
SD メモリーカード
静止画圧縮形式
JPEG 準拠
動画圧縮形式
MPEG4 SD-Video 規格準拠
音声圧縮方式
MPEG4: G.726 準拠
ボイスメモ : G.726 準拠
VQT0N04(SV-AS30).book
105 ページ 2004年9月30日 木曜日 午後6時22分
音声伸長方式
外形寸法
AAC/MP3/WMA
(サンプリング周波数 32 kHz、
44.1 kHz、48 kHz 対応)
音声入力
モノラルマイクロホン(内蔵)
音声出力
ヘッドホン出力:
3.5 mW+3.5 mW
負荷インピーダンス 16 Ω
約 幅 53.2 mm
× 高さ 103.0 mm
× 奥行 14.0 mm
(最薄部 9.9 mm)
本体質量
約 59 g(バ ッテ リ ー パッ ク、
SD メモリーカード含まず)
使用時質量
約 75 g
推奨使用温度
0 ∼ 40 ℃
許容相対湿度
10 ∼ 80%
■ USB クレードル
入力
出力
DC 4.8 V 1.0 A
DC 4.8 V 1.0 A
■ AC アダプター
電源
入力容量
出力
AC100-240 V 50/60 Hz
18 VA
DC 4.8 V 1.0 A
■ バッテリーパック
最大電圧
公称電圧
定格容量
DC 4.2 V
DC 3.7 V
530 mAh
そ
の
他
105
VQT0N04(SV-AS30).book
106 ページ 2004年9月30日 木曜日 午後6時22分
保証とアフターサービス(必ずお読みください)
修理・お取り扱い・お手入れなどのご相談は・・・ まず、お買い上げの販売店へお申し付けください
転居や贈答品などでお困りの
場合は・・・
・ 修理は、サービス会社・販売会
社の「修理ご相談窓口」へ!
・ 使いかた・お買い物などのお問
い合わせは、「お客様ご相談セ
ンター」へ!
■ 保証書
(別添付)
お買い上げ日・販売店名などの記入
を必ず確かめ、お買い上げの販売店
からお受け取りください。よくお読
みのあと、保存してください。
保証期間 : お買い上げ日から
本体1年間(
「本体」には CDROM は含みません)
■ 補修用性能部品の保有期間
当社は、この SD マルチカメラ
の補修用性能部品を、製造打ち
切り後 8 年保有しています。
注)補修用性能部品とは、その
製 品 の 機能 を 維 持す る た
めに必要な部品です。
106
ご連絡いただきたい内容
製品名
SD マルチカメラ
品 番
SV-AS30
お買い上げ日
年 月 日
故障の状況 できるだけ具体的に
●保証期間中は
保証書の規定に従ってお買い
上げの販売店が修理をさせて
いただきますので、恐れ入りま
すが、製品に保証書を添えてご
持参ください。
●保証期間を過ぎているときは
修理すれば使用できる製品に
ついては、ご要望により修理さ
せていただきます。下記修理料
金の仕組みをご参照のうえご
相談ください。
●修理料金の仕組み
修理料金 は、技術料・部品代・
出張料などで構成されています。
技術料 は、診断・故障個所の修理お
よび部品交換・調整・修
理完了時の点検などの
作業にかかる費用です。
部品代 は、修理に使用した部品お
■ 修理を依頼されるとき
よび補助材料代です。
この説明書をよくお読みのうえ、
直らないときは、まず接続してい 出張料 は、製品のある場所へ技術
者を派遣する場合の費
る電源を外して、お買い上げの販
用です。
売店へご連絡ください。
VQT0N04(SV-AS30).book
107 ページ 2004年10月6日 水曜日 午前10時30分
そ
の
他
107
VQT0N04(SV-AS30).book
108 ページ 2004年10月6日 水曜日 午前10時30分
保証とアフターサービス(必ずお読みください)(つづき)
108
VQT0N04(SV-AS30).book
109 ページ 2004年10月6日 水曜日 午前11時26分
そ
の
他
109
VQT0N04(SV-AS30).book
110 ページ 2004年10月6日 水曜日 午前11時26分
保証とアフターサービス(必ずお読みください)(つづき)
110
VQT0N04(SV-AS30).book
111 ページ 2004年10月6日 水曜日 午前11時26分
便利メモ(おぼえのため、記入されると便利です)
お買い上げ日
販売店名
お客様ご相談窓口
年 月 日
品
番
SV-AS30
電話( ) −
そ
の
他
電話( ) −
111
VQT0N04(SV-AS30).book
112 ページ 2004年10月29日 金曜日 午前9時14分
この取扱説明書はエコマーク認定の再生紙を使用しています。
〒 571-8504 大阪府門真市松生町 1 番 15 号
システム事業グループ
〒 571-8503 大阪府門真市松葉町 2 番 15 号
C 2004 Matsushita Electric Industrial Co., Ltd.
(松下電器産業株式会社)All Rights Reserved.
F0904Kh3114(20000D)
SDマルチカメラ SV-AS30 取扱説明書
松下電器産業株式会社
ネットワーク事業グループ
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
