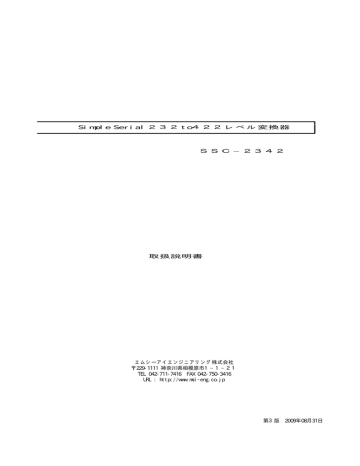

Simple Serial 232to422レベル変換器
SSC−2342
取扱説明書
エムシーアイエンジニアリング株式会社
〒229-1111 神奈川県相模原市1−1−21
TEL 042-711-7416 FAX 042-750-3416
URL : http://www.mci-eng.co.jp
第3版
2009年08月31日
[1]概要
Simple Serial「SSC-2342」は各種の電子機器で汎用的に使用されているシリアル伝送「RS232C」と「RS422」間の
信号レベルを相互に変換する機器です。
変換する信号を送信・受信のふたつに絞ることで、小型・軽量にしました。
[2]変換器の接続方法
RS422 I/F を
持った装置
変換器
SSC-2342
RS422
RS232C
CN1:RS422
MOLEX 5ピン
CN2:RS232Cコネクタ
Dsub 9ピン
(PCとの接続にはクロスタイプの
ケーブルをご使用下さい)
CN3:電源コネクタ
入出力
CN4:電源コネクタ
入力
CN1:RS422レベル入出力コネクタ
ピン番号
1
信号名
概 略 説 明
2
SD+(OUT) CN2のピン2へ入力された信号
はレベル変換してここから出力さ
SD-(OUT) れます。(第2版:説明訂正)
3
RD+(IN)
4
RD-(IN)
ここへ入力された信号はレベル変
換してCN2のピン3から出力さ
れます。(第2版:説明訂正)
5
GND
本器内部の共通グランドに接続
適合プラグ:5051-05(MOLEX社製)および 5051-05用ピン 5159TL(MOLEX社製)
CN2:RS232Cレベル入出力コネクタ
概 略 説 明
信号名
ピン番号
接続されていません。
DCD(NC)
1
レベル変換後CN1へ出力
RxD(IN)
2
CN1からレベル変換後ここへ出力 TxD(OUT)
3
接続されていません。
DTR(NC)
4
本器内部の共通グランドに接続
GND
5
信号名
概 略 説 明
6
DSR(NC)
接続されていません。
7
RTS(OUT) 常にLow(-5∼-10V)を出力します。
8
CTS(IN)
入力信号は無視します。
9
RI(NC)
接続されていません。
適合プラグ:17JE-13090-02(DDK社製)
*CN2のコネクタはオスピンですのでケーブル側はメスピンのコネクタをご用意下さい。
- 1 -
CN3:電源入出力コネクタ
ピン番号
信号名
概 略 説 明
1
+5V(OUT/IN)
CN4またはCN3のピン2から電源を入力した場合は本器動作用
電源(+5V)が出力されています。
CN4またはCN3のピン2から電源を入力しない場合はこのピン
から電源(+5V)を入力します。
2
+9V∼+12V(OUT/IN) CN4から電源を入力した場合はその入力した電源が出力されます。
CN4またはCN3のピン1から電源を入力しない場合はこのピン
から電源(+9V∼+12V)を入力します。
3
GND
本器内部の共通グランドに接続
適合プラグ:5051-03(MOLEX社製)および 5051-05用ピン 5159TL(MOLEX社製)
CN4:電源入力コネクタ(使用コネクタ:ホシデン製 HEC0470-01-630)
ピン番号
内側
外側
概 略 説 明
本器動作用電源(+9V∼+12V)を入力します。
内側と外側の極性はありません。(内部回路はダイオードブリッジになっています)
CN4から電源を入力しない場合はCN3から電源を入力します。
適合プラグ:TypeA(HOSHIDEN製:JXP1548,1519,1503,1535,1513,JXP0376 など)
[3]外観
- 2 -
[3]総合仕様
レベル変換対象信号
送信データ(TXD)、受信データ(RXD)
信号レベル
RS232Cレベル
RS422レベル
消費電力
(ドライバ/レシーバ:MAX232CPE相当)
(ドライバ/レシーバ:MAX488CPA相当)
DC+5V
100mA
DC+9V∼+12V
100mA
使用環境
0℃∼40℃(結露しないこと)
外形寸法(mm)
62×60×22.5(mm)ただし、突き出し部を含まず
取扱説明書
付属品
1部
電源用コネクタ(MOLEX:5051-03)1個とピン(MOLEX:5159TL)3個
1セット
RS422信号コネクタ(MOLEX:5051-05)1個とピン(MOLEX:5159TL)5個 1セット
- 3 -
