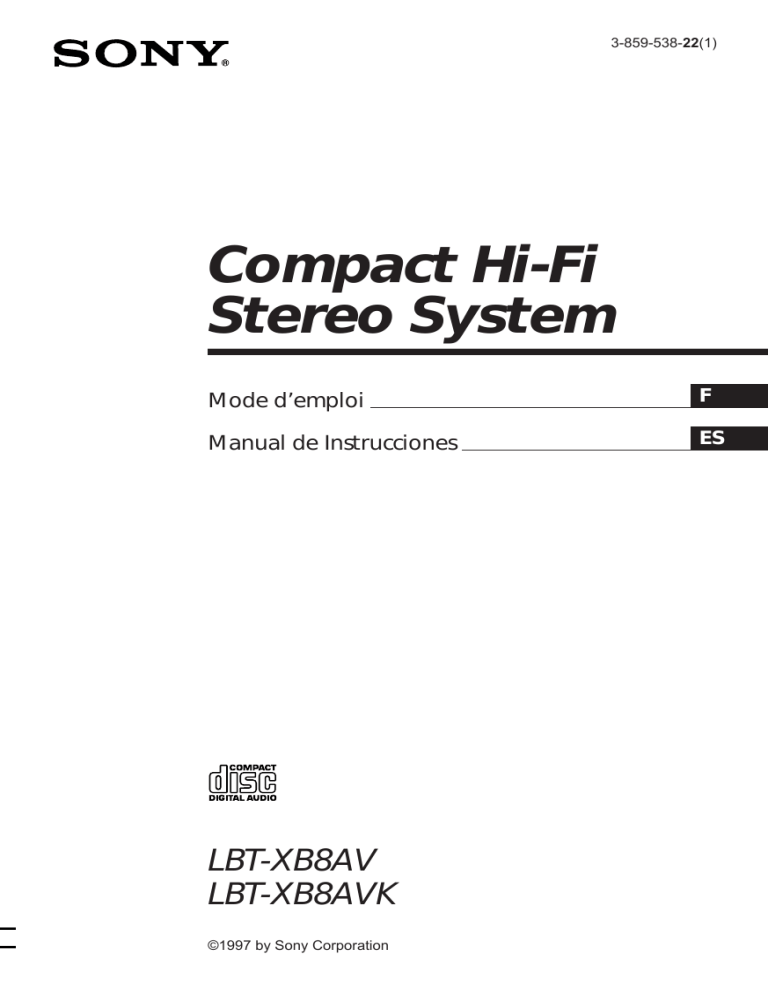

3-859-538-22(1)

Compact Hi-Fi

Stereo System

Mode d’emploi

Manual de Instrucciones

F

ES

LBT-XB8AV

LBT-XB8AVK

©1997 by Sony Corporation

2

AVERTISSEMENT

Pour prévenir tout risque d’incendie ou d’électrocution, gardez cet appareil à l’abri de la pluie et de l’humidité.

Pour prévenir tout risque d’électrocution, abstenezvous d’ouvrir le boîtier. Confiez l’entretien de cet appareil exclusivement à un personnel qualifié.

N’installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble encastré.

L’élément laser contenu dans cet appareil est capable d’émettre des rayonnements supérieurs à la limite des appareils de la Classe 1.

Cet appareil est classé comme un produit LASER

CLASSE 1. Le label

PRODUIT LASER CLASSE 1 est situé à l’arrière de l’appareil, côté extérieur.

Cette étiquette d’avertissement est appliquée à l’intérieur de l’appareil.

Cette chaîne stéréo est équipée du système Dolby

Pro Logic Surround* et du système de réduction de bruit Dolby B.

* Fabriqué sous licence de Dolby Laboratories

Licensing Corporation.

DOLBY, le symbole double-D a et PRO LOGIC sont des marques de Dolby Laboratories Licensing

Corporation.

Table des matières

Préparation

1re étape: Raccordement de la chaîne stéréo ..................................... 4

2e étape: Installation des haut-parleurs ......................... 6

3e étape: Réglage de l’heure ................ 9

4e étape: Présélection des stations de radio ...................................... 10

Raccordement d’appareils AV en option .............................................. 12

Opérations de base

Lecture d’un CD ................................... 14

Enregistrement d’un CD ..................... 16

Ecouter la radio ..................................... 17

Enregistrement à partir de la radio .... 18

Lecture d’une cassette .......................... 19

Enregistrement à partir d’une cassette ............................................ 21

Le lecteur CD

Utilisation de la fenêtre d’affichage

CD .................................................... 22

Lecture répétée de plages d’un CD ... 22

Lecture des plages d’un CD dans un ordre aléatoire ................................ 23

Programmation de plages de CD ....... 24

Lecture ininterrompue de plusieurs

CD .................................................... 25

La platine à cassettes

Enregistrement manuel d’une cassette ............................................ 26

Enregistrement de plusieurs CD en spécifiant l’ordre des plages ......... 27

DJ mix

Reprise d’un passage d’un CD ........... 29

Flash d’un passage d’un CD ............... 29

Réglage de l’onde de l’égaliseur ........ 30

Réglage du son

Réglage du son ...................................... 31

Sélection du champ sonore ................. 32

Réglage du champ sonore ................... 33

Création d’un fichier de champ sonore personnalisé .................................... 35

Utilisation de l’effet Dolby Pro Logic

Surround ......................................... 36

Autres fonctions

Accompagnement en chanson: karaoké ............................................ 37

S’endormir en musique ....................... 39

Réveil en musique ................................ 40

Enregistrement programmé d’émissions de radio ........................................... 41

Informations complémentaires

Précautions ............................................ 43

Dépannage ............................................ 44

Spécifications ........................................ 46

Index ....................................................... 48

F

3

Préparation

1re étape: Raccordement de la chaîne stéréo

Appliquez les étapes 1 à 5 pour raccorder votre chaîne stéréo à l’aide des cordons et des accessoires fournis.

Antenne cadre AM

Antenne FM

Haut-parleur central

4

Haut-parleur avant droit

Haut-parleur arrière droit

Haut-parleur avant gauche

Haut-parleur arrière gauche

1

Raccordez les haut-parleurs.

1 Raccordement des haut-parleurs frontaux

Branchez les fils des haut-parleurs sur les prises FRONT SPEAKER de la même couleur.

R

L

+

_

2

Raccordez les antennes FM/AM.

Installez l’antenne cadre AM et, ensuite, branchez-la.

Antenne cadre AM

Etirez l’antenne filaire FM horizontalement.

FM75

AM

Rouge ( ‘) Noir ( ’)

2 Raccordement du haut-parleur central

Branchez les fils du haut-parleur sur les prises SURROUND SPEAKER

CENTER.

REAR

R

L

CENTER

+

+

_

_

3

Mettez VOLTAGE SELECTOR sur la position correspondant à la tension de votre ligne d’alimentation locale (sauf pour les modèles de Malaisie, du Mexique et d’Australie).

VOLTAGE SELECTOR

Gris ( ‘) Gris rayé de noir ( ’)

3 Raccordement des haut-parleurs arrière

Branchez les fils des haut-parleurs sur les prises SURROUND SPEAKER

REAR.

REAR

R

L

CENTER

+

+

_

_

Gris ( ‘) Gris rayé de noir ( ’)

Remarques

• Eloignez les cordons de haut-parleur des antennes de manière à éviter les parasites.

• Introduisez uniquement la partie dénudée du fil.

L’insertion de la gaine en vinyle interférerait avec la connexion du haut-parleur et aucun son ne serait diffusé par le haut-parleur.

110-120V 220-240V

4

Branchez le cordon d’alimentation sur une prise murale (secteur).

La démonstration apparaît dans la fenêtre d’affichage.

Si la fiche de cet appareil ne correspond pas au modèle de votre prise murale, déposez l’adaptateur fourni (à l’exception des pays d’Amérique latine, de l’Australie et de la Malaisie).

5

Désactivez le mode de démonstration en appuyant sur

DISPLAY/DEMO lorsque le système est hors tension.

suite

5

1re étape: Raccordement de la chaîne stéréo (suite)

Pour fixer les pieds du hautparleur central

Montez les quatre pieds du haut-parleur central (fournis) dans les angles du dessous du haut-parleur central.

Installation des deux piles AA (R6) dans la télécommande

2e étape : Installation des haut-parleurs

En raccordant les haut-parleurs fournis, vous pouvez exploiter les caractéristiques du son

Dolby Pro Logic Surround. Le Dolby Pro

Logic Surround est un système de décodage standardisé des émissions télévisées et des films. Le Dolby Pro Logic Surround assure une optimisation de l’image sonore en utilisant quatre canaux séparés. Ces canaux traitent le son de manière à souligner l’action qui se déroule à l’écran.

Etant donné que le haut-parleur central ne peut produire des graves d’amplitude suffisante, les graves du canal central sont diffusées par les haut-parleurs frontaux.

Haut-parleur frontal (L)

Haut-parleur central

Haut-parleur frontal (R)

Conseils

• Dans des conditions d’utilisation normales, les piles offrent une autonomie d’environ six mois.

Lorsque la télécommande n’agit plus sur la chaîne stéréo, remplacez les deux piles.

• Lorsque vous réglez l’heure, la démonstration est désactivée.

Pour réactiver la démonstration, appuyez sur

DISPLAY/DEMO pendant que la chaîne stéréo est hors tension.

Remarque

Si vous prévoyez de ne pas utiliser la télécommande pendant une longue période, retirez-en les piles de manière à éviter tout dommage dû à une fuite des piles.

6

Lors du transport de la chaîne

Exécutez les opérations suivantes pour protéger le mécanisme CD:

1 Appuyez plusieurs fois de suite sur

FUNCTION jusqu’à ce que “CD” apparaisse dans la fenêtre d’affichage.

2 Maintenez PLAY MODE enfoncé et appuyez sur POWER pour mettre le système hors tension.

Haut-parleur arrière (L)

Haut-parleur arrière (R)

Positionnement des hautparleurs central et arrière

Avant de les raccorder, déterminez le meilleur emplacement pour vos hautparleurs.

1

Placez les haut-parleurs frontaux suivant un angle de 45 degrés par rapport à votre position d’écoute.

Haut-parleur frontal (L)

Haut-parleur central

Haut-parleur frontal (R)

3

Placez les haut-parleurs arrière face

à face à environ 60 à 90 cm audessus de votre position d’écoute.

Haut-parleur arrière

60 à 90 cm

45

Haut-parleur arrière (L)

Haut-parleur arrière (R)

2

Placez le haut-parleur central approximativement à la même hauteur que les haut-parleurs frontaux (A). Alignez le hautparleur central sur les haut-parleurs frontaux ou alors légèrement en retrait par rapport à ceux-ci (B).

A

B

Haut-parleur central

suite

7

8

2e étape : Installation des hautparleurs (suite)

Réglage du volume des haut-parleurs

Pour exploiter le son spatial Dolby Pro Logic

Surround, réglez le volume de chaque hautparleur au moyen de la fonction de tonalité de test du système.

POWER

1

VOLUME

1

Appuyez sur la touche PRO LOGIC

(ou PRO LOGIC ON/OFF sur la télécommande).

L’indicateur de cette touche s’allume.

2

Appuyez sur la touche T. TONE

ON/OFF de la télécommande.

La tonalité de test est diffusée par les haut-parleurs dans l’ordre suivant.

Réglez le volume de la tonalité de test.

n Frontal (gauche) n Central

Arrière N Frontal (droit) N

3

Depuis votre position d’écoute, appuyez sur les touches CENTER

LEVEL +/– et REAR LEVEL +/– de la télécommande pour régler le niveau du volume.

Le niveau du volume doit être identique pour chaque haut-parleur.

4

Appuyez sur T. TONE ON/OFF lorsque vous avez terminé le réglage.

La tonalité de test est désactivée.

Remarque

La fonction de tonalité de test est uniquement opérante pour le son spatial Dolby Pro Logic

Surround.

Conseil

Lorsque vous tournez la commande VOLUME (ou appuyez sur la touche VOLUME +/– de la télécommande), le volume de tous les haut-parleurs change.

1

3

VOLUME +/–

2,4

3e étape: Réglage de l’heure

Vous devez régler l’heure pour pouvoir exploiter les fonctions du programmateur.

1 3,5 2,4

1

Appuyez sur t/CLOCK SET.

L’indication de l’heure clignote.

2

Appuyez sur TUNING +/– pour régler l’heure.

L’horloge fonctionne au format 12 heures.

3

Appuyez sur ENTER/NEXT.

L’indication des minutes clignote.

4

Appuyez sur TUNING +/– pour régler les minutes.

5

Appuyez sur ENTER/NEXT.

L’horloge démarre.

Conseil

Si vous avez commis une erreur, recommencez à partir de l’étape 1.

9

10

4e étape:

Présélection des stations de radio

Vous pouvez présélectionner jusqu’à 30 stations, 20 en FM et 10 en AM.

POWER

6 4 2 3,5 1

1

Appuyez plusieurs fois de suite sur

TUNER/BAND jusqu’à ce que la bande de fréquence voulue apparaisse dans la fenêtre d’affichage.

Chaque fois que vous appuyez sur cette touche, la bande de fréquence change selon la séquence suivante:

FM ˜ AM

2

Appuyez plusieurs fois de suite sur

TUNING MODE jusqu’à ce que

“AUTO” apparaisse dans la fenêtre d’affichage.

3

Appuyez sur TUNING +/–.

L’indication de la fréquence change et l’exploration s’arrête lorsque le système syntonise une station. Les indications

“TUNED” et “STEREO” (pour une

émission en stéréo) apparaissent.

DOLBY NR

OFF AUTO

TUNED

STEREO

MHz

ALL DISC S

4

Appuyez sur TUNER MEMORY.

Un numéro de présélection clignote dans la fenêtre d’affichage.

DOLBY NR

OFF

AUTO

TUNED

STEREO

ALL DISC S

5

Appuyez sur TUNING +/– pour sélectionner le numéro de présélection de votre choix.

DOLBY NR

OFF AUTO

TUNED

STEREO

ALL DISC S

6

Appuyez sur ENTER/NEXT.

La station est présélectionnée.

7

Répétez les étapes 1 à 6 pour présélectionner d’autres stations.

Pour syntoniser une station

émettant avec un faible signal

Appuyez plusieurs fois de suite sur TUNING

MODE jusqu’à ce que “MANUAL” apparaisse à l’étape 2 et appuyez ensuite sur

TUNING +/– pour syntoniser la station.

Pour changer le numéro de présélection

Recommencez à partir de l’étape 1.

Pour changer l’intervalle de syntonisation AM (Excepté sur le modèle pour le Moyen-Orient)

L’intervalle de syntonisation AM est réglé par défaut sur 9 kHz (10 kHz dans certaines zones géographiques). Pour changer l’intervalle de syntonisation AM sur 10 kHz (ou sur 9 kHz), appuyez plusieurs fois de suite sur TUNER/BAND jusqu’à ce que “AM” s’affiche et mettez ensuite l’appareil hors tension. Tout en maintenant la touche ENTER/NEXT enfoncée, remettez l’appareil sous tension. Lorsque vous changez l’intervalle, les stations AM présélectionnées sont effacées. Pour restaurer l’intervalle, répétez la même procédure.

Remarque

Les stations présélectionnées sont effacées lorsque vous débranchez le cordon d’alimentation ou s’il survient une panne de courant pendant plus d’une demi-journée.

11

12

Raccordement d’appareils AV en option

Pour améliorer votre système, vous pouvez raccorder des composants en option.

Reportez-vous aux instructions accompagnant chaque composant pour plus de détails.

Raccordement d’un téléviseur/magnétoscope

Vous pouvez raccorder un téléviseur et un magnétoscope pour visionner des enregistrements vidéo et des émissions de télévision à codage Dolby Pro Logic

Surround.

Veillez à brancher les fiches sur les connecteurs identifiés par la même couleur.

Pour écouter le son du téléviseur/ magnétoscope raccordé, appuyez plusieurs fois de suite sur FUNCTION jusqu’à ce que l’indication “VIDEO” apparaisse.

Vers la sortie audio du téléviseur/ magnétoscope

Raccordement d’appareils audio

Raccordement d’une platine à disques

Pour le branchement, faites correspondre la couleur des fiches et des connecteurs. Pour

écouter le son de la platine à disques raccordée, appuyez plusieurs fois de suite sur

FUNCTION jusqu’à ce que “PHONO” apparaisse.

vers la sortie audio de la platine à disques

Remarque

L’utilisation de la platine à disques à volume élevé peut provoquer des distorsions ou un hurlement. Ce phénomène est souvent provoqué par les graves diffusées par les haut-parleurs. L’aiguille de la platine à disques peut en effet capter ces graves, ce qui produit des distorsions ou un hurlement. Pour

éviter cela, procédez comme suit:

1 Gardez une certaine distance entre les hautparleurs et la platine à disques.

2 Désactivez l’effet de diffusion spatiale du son.

3 Installez les haut-parleurs ou la platine à disques sur une surface robuste et stable.

4 Appuyez plusieurs fois sur SUPER WOOFER jusqu’à ce que l’indicateur de cette touche s’éteigne.

Raccordement d’antennes extérieurs

Raccordez une antenne extérieure pour améliorer la qualité de la réception.

Antenne FM

Raccordez une antenne FM extérieure proposée en option. Vous pouvez également utiliser l’antenne de télévision en lieu et place.

Câble coaxial de

75 ohms (non fourni)

FM75

Serre-câble

AM

Fil de masse (non fourni)

Antenne AM

Branchez un fil d’antenne isolé de 6 à 15 mètres sur la borne d’antenne AM. Laissez l’antenne cadre AM fournie raccordée.

Serre-câble

Fil isolé (non fourni)

FM75

AM

Fil de masse (non fourni)

Important

Si vous raccordez une antenne extérieure, branchez un fil de masse sur la borne y avec le serre-câble. Pour éviter toute explosion de gaz, ne raccordez pas le fil de masse à une conduite de gaz.

13

14

Opérations de base

Lecture d’un CD

— Lecture normale

Vous pouvez reproduire jusqu’à cinq CD à la suite l’un de l’autre.

POWER

VOLUME ·

4

1/ALL DISCS

0

3 1 2

1/

AL

L

DI

SC

S PLAY

MO

D

E

AMS

Disque Jog

P p

)

1

Appuyez sur 6 OPEN et placez un

CD sur le plateau de lecture.

Si le disque n’est pas placé correctement, il ne pourra être identifié.

Avec la face imprimée vers le haut.

Lorsque vous placez un CD de

8 cm, insérez-le sur le cercle intérieur du plateau de lecture.

ª ª p 0 )

6

ª ª p

P

0 r

)

6

0

6

ª

P p

)

2

Appuyez sur DISC SKIP pour placer jusqu’à quatre autres CD sur le plateau.

Le plateau de lecture tourne de façon à ce que vous puissiez placer d’autres CD.

3

Refermez le volet frontal.

4

Appuyez sur l’une des touches

DIRECT PLAY.

La lecture démarre.

Si vous appuyez sur · (ou CD · sur la télécommande), la lecture démarre à partir du CD qui se trouve en position de lecture.

Numéro du disque en position de lecture

Numéro de la plage

DOLBY NR

OFF

ALL DISC S

Durée écoulée

CD ·

D.SKIP

AMS =/+ p

P

0/)

VOLUME +/–

Pour

Arrêter la lecture

Activer une pause

Sélectionner une plage

Localiser un passage sur une plage

Sélectionner un CD

Reproduire uniquement le CD sélectionné

Reproduire tous les CD

Retirer ou changer les

CD

Régler le volume

Procédez comme suit

Appuyez sur p.

Appuyez sur P. Appuyez à nouveau pour reprendre la lecture.

En cours de lecture ou de pause, tournez le disque jog dans le sens horaire (avancer) ou antihoraire

(reculer) et relâchez-le lorsque vous avez atteint la plage voulue.

Ou appuyez sur AMS* +

(avancer) ou AMS* = (reculer) sur la télécommande.

Maintenez la touche ) ou 0 enfoncée pendant la lecture et relâchez-la à l’endroit voulu.

Appuyez sur l’une des touches

DIRECT PLAY.

Ou appuyez sur DISC SKIP (ou

D.SKIP sur la télécommande).

Appuyez plusieurs fois de suite sur 1/ALL DISCS jusqu’à ce que

“1 DISC” apparaisse.

Appuyez plusieurs fois de suite sur 1/ALL DISCS jusqu’à ce que

“ALL DISCS” apparaisse.

Appuyez sur 6 OPEN.

Tournez VOLUME (ou appuyez sur VOLUME +/– de la télécommande).

* AMS: Détecteur automatique de musique.

Conseils

• Une pression sur la touche

· enfoncée alors que l’appareil est hors tension, le met automatiquement sous tension et active la lecture du CD s’il y a un CD sur le plateau de lecture

(lecture instantanée).

• Vous pouvez passer d’une autre source au lecteur

CD et démarrer la lecture d’un CD en appuyant sur · ou sur l’une des touches DIRECT PLAY

(sélection automatique de source).

• S’il n’y a pas de CD dans le lecteur, l’indication

“NO DISC” apparaît dans la fenêtre d’affichage.

• Vous pouvez changer le CD qui se trouve en position de chargement durant la lecture.

15

Enregistrement d’un

CD

— Enregistrement de CD synchronisé

Cette fonction vous permet d’enregistrer simplement sur une cassette. Vous pouvez utiliser des cassettes TYPE I (normales) ou

TYPE II (CrO

2

). Le niveau d’enregistrement se règle automatiquement.

POWER

DSP

7

p

ª

5

6

DOLBY NR

3 2 4

p

1

1

Appuyez sur

6 EJECT et introduisez une cassette vierge dans la platine B.

Avec la face à enregistrer vers l’avant

ª p 0 )

ª

6

ª ª p

P

0 ) r

6

16

2

Appuyez sur 6 OPEN et placez un

CD.

La face imprimée vers le haut.

Pour écouter un

CD de 8 cm, insérez-le sur le cercle intérieur du plateau de lecture.

ª ª p 0 )

6

ª ª p

P

0 ) r

0

6

6

ª

P p

)

3

Refermez le volet frontal.

4

Appuyez plusieurs fois de suite sur

DISC SKIP jusqu’à ce que le numéro du disque que vous voulez enregistrer apparaisse à l’indicateur de position de lecture.

5

Appuyez sur CD SYNC.

La platine B est en mode d’attente d’enregistrement et le lecteur de CD est en mode d’attente de lecture et l’indicateur sur la touche · (pour la face avant) s’allume en vert.

6

Appuyez plusieurs fois de suite sur

DIRECTION pour sélectionner A pour enregistrer sur une face, ou

ß (ou RELAY) pour enregistrer sur les deux faces.

7

Appuyez sur la touche

P de la platine B.

L’enregistrement démarre.

Pour arrêter l’enregistrement

Appuyez sur la touche p de la platine B ou du lecteur CD.

Conseils

• Si vous désirez enregistrer sur la face arrière, appuyez sur ª de sorte que l’indicateur sur la touche ª (pour la face arrière) s’allume en vert.

• Si vous enregistrez sur les deux faces, vous devez commencer l’enregistrement par la face avant. Car si vous commencez par la face arrière, l’enregistrement s’arrête à la fin de la face arrière.

• Si vous voulez réduire les bruits de sifflement dans les signaux hautes fréquences de faible niveau, appuyez sur DOLBY NR avant l’étape 7 de façon à ce que “DOLBY NR B” apparaisse dans la fenêtre d’affichage.

• Pour enregistrer avec l’effet spatial, appuyez sur la touche DSP (ou DSP MODE sur la télécommande) de façon à ce que l’indication “SUR ” apparaisse dans la fenêtre d’affichage.

Les réglages de l’égaliseur ne sont pas enregistrés.

Remarque

Pendant que vous enregistrez, il ne vous est pas possible d’écouter une autre source.

Ecouter la radio

— Syntonisation des présélections

Avant de pouvoir utiliser cette fonction, vous devez présélectionner des stations de radio dans la mémoire du syntoniseur (voir “4e

étape: Présélection des stations de radio”).

POWER

STEREO/MONO

VOLUME

3 2 1

2

Appuyez plusieurs fois de suite sur

TUNING MODE jusqu’à ce que

“PRESET” apparaisse dans la fenêtre d’affichage.

MANUAL n AUTO n PRESET

3

Appuyez sur TUNING +/– pour syntoniser la station présélectionnée voulue.

Numéro de présélection

ALL DISC S

DOLBY NR

OFF

Fréquence

PRESET

TUNED

STEREO

MHz

TUNER/BAND

TUNING +/–

VOLUME +/–

1

Appuyez plusieurs fois de suite sur

TUNER/BAND jusqu’à ce que la bande de fréquence voulue apparaisse dans la fenêtre d’affichage.

Chaque fois que vous appuyez sur cette touche, la bande de fréquence change selon la séquence suivante:

FM ˜ AM

Pour

Mettre la radio hors tension

Procédez comme suit

Appuyez sur POWER.

Régler le volume

Tournez VOLUME (ou appuyez sur VOLUME +/– de la télécommande).

Pour écouter des stations de radio non présélectionnées

Appuyez plusieurs fois de suite sur TUNING

MODE à l’étape 2 jusqu’à ce que “MANUAL” apparaisse et appuyez ensuite sur TUNING

+/– pour syntoniser la station voulue.

Conseils

• Une pression sur la touche TUNER/BAND alors que la chaîne stéréo est hors tension la met automatiquement sous tension et syntonise la dernière station captée (diffusion instantanée).

• Vous pouvez passer d’une autre source sur la radio en appuyant simplement sur la touche

TUNER/BAND (sélection automatique de source).

• Si une émission FM comporte des parasites, appuyez sur STEREO/MONO de façon à ce que

“MONO” apparaisse dans la fenêtre d’affichage.

L’effet stéréo est alors supprimé, mais la qualité de réception s’en trouve améliorée. Appuyez à nouveau sur cette touche pour restaurer l’effet stéréo.

• Pour améliorer la réception radio, déplacez les antennes fournies.

17

Enregistrement à partir de la radio

Vous pouvez enregistrer une émission de radio sur une cassette en syntonisant une station présélectionnée. Vous pouvez utiliser des cassettes TYPE I (normales) ou TYPE II

(CrO

2

). Le niveau d’enregistrement se règle automatiquement.

POWER

DSP

3 2 1

1

Appuyez plusieurs fois de suite sur

TUNER/BAND jusqu’à ce que la bande de fréquence voulue apparaisse dans la fenêtre d’affichage.

2

Appuyez plusieurs fois de suite sur

TUNING MODE jusqu’à ce que

“PRESET” apparaisse dans la fenêtre d’affichage.

3

Appuyez sur TUNING +/– pour syntoniser une station présélectionnée.

Numéro de présélection

ALL DISC S

DOLBY NR

OFF

Fréquence

PRESET

TUNED

STEREO

MHz

4

Appuyez sur 6 EJECT et introduisez une cassette vierge dans la platine B.

Avec la face à enregistrer vers l’avant

18

6

DOLBY NR

ª p

7 4 5

ª p 0 )

ª

6

ª ª p

P

0 ) r

6

5

Appuyez sur r REC.

La platine B est en mode d’attente d’enregistrement et l’indicateur sur la touche · (pour la face avant) s’allume en vert.

6

Appuyez plusieurs fois de suite sur

DIRECTION pour sélectionner A pour enregistrer sur une face, ou

ß (ou RELAY) pour enregistrer sur les deux faces.

7

Appuyez sur la touche

P de la platine B.

L’enregistrement démarre.

Pour arrêter l’enregistrement

Appuyez sur la touche p de la platine B.

Conseils

• Si vous désirez enregistrer sur la face arrière, appuyez sur

ª de sorte que l’indicateur sur la touche

ª (pour la face arrière) s’allume en vert.

• Si vous enregistrez sur les deux faces, vous devez commencer par la face avant. Parce que si vous commencez par la face arrière, l’enregistrement s’arrête à la fin de la face arrière.

• Pour enregistrer des stations non présélectionnées, sélectionnez “MANUAL” à l’étape 2 et appuyez ensuite sur TUNING +/– pour syntoniser la station voulue.

• Si vous voulez réduire les bruits de sifflement dans les signaux hautes fréquences de faible niveau, appuyez sur DOLBY NR avant l’étape 7 de façon à ce que “DOLBY NR B” apparaisse dans la fenêtre d’affichage.

• Pour enregistrer avec l’effet spatial, appuyez sur la touche DSP (ou DSP MODE sur la télécommande) de façon à ce que l’indication “SUR apparaisse dans la fenêtre d’affichage.

Les réglages de l’égaliseur ne sont pas enregistrés.

• Si vous entendez des parasites pendant que vous enregistrez une émission de radio, réorientez l’antenne appropriée de manière à réduire les parasites.

Lecture d’une cassette

Vous pouvez reproduire des cassettes de tous types : TYPE I (normales), TYPE II (CrO

2

) ou

TYPE IV (métalliques). La platine détecte automatiquement le type de la bande magnétique. Pour sélectionner la platine A ou

B, appuyez sur la touche DECK A ª· ou

DECK B ª· de la télécommande.

POWER

3

0/

)

VOLUME

3

0/

) p

2 1

DOLBY NR p P

1

DECK A ª·

DECK B ª· p

P

0/)

VOLUME +/–

suite

19

20

Lecture d’une cassette (suite)

1

Appuyez sur 6 EJECT et introduisez une cassette enregistrée dans la platine A ou B.

Avec la face que vous désirez reproduire tournée vers l’avant

ª p 0 )

ª

6

ª ª p

P

0 ) r

6

2

Appuyez plusieurs fois de suite sur

DIRECTION pour sélectionner A pour reproduire une face, ß* pour reproduire les deux faces ou

RELAY (lecture en relais)** pour reproduire successivement les cassettes des deux platines.

3

Appuyez sur ·.

Appuyez sur ª pour reproduire la face arrière. La lecture de la cassette démarre.

* La platine s’arrête automatiquement après avoir reproduit cinq fois les deux faces.

** La lecture en relais s’effectue toujours selon la séquence suivante:

Platine A (face avant),

Platine A (face arrière),

Platine B (face avant),

Platine B (face arrière).

Pour Procédez comme suit

Arrêter la lecture

Activer une pause

(platine B uniquement)

Appuyez sur p.

Appuyez sur P. Appuyez à nouveau pour reprendre la lecture.

Avancer rapidement

Rembobiner

Appuyez sur ) pendant la lecture de la face avant ou

0 pendant la lecture de la face arrière.

Appuyez sur

0 pendant la lecture de la face avant ou

) pendant la lecture de la face arrière.

Retirer la cassette

Régler le volume

Appuyez sur 6 EJECT.

Tournez VOLUME (ou appuyez sur VOLUME +/– de la télécommande).

Conseils

• Une pression sur la touche

· ou ª alors que la chaîne stéréo est hors tension la met automatiquement sous tension et démarre la lecture de la cassette s’il y a une cassette dans la platine (lecture instantanée).

• Vous pouvez passer d’une autre source sur la platine à cassettes en appuyant simplement sur la touche · ou ª (sélection automatique de source).

• Si vous voulez réduire les bruits de sifflement dans les signaux hautes fréquences de faible niveau, appuyez sur DOLBY NR de façon à ce que

“DOLBY NR B” apparaisse dans la fenêtre d’affichage.

Enregistrement à partir d’une cassette

— Copie à grande vitesse

Vous pouvez utiliser des cassettes TYPE I

(normales) ou TYPE II (CrO

2

). Le niveau d’enregistrement se règle automatiquement.

POWER

3 1

p

4 1 2

1

Appuyez sur

6 EJECT et introduisez une cassette enregistrée dans la platine A et une cassette vierge dans la platine B.

Avec la face que vous désirez reproduire/enregistrer tournée vers l’avant

3

Appuyez plusieurs fois de suite sur

DIRECTION pour sélectionner

A pour enregistrer sur une face, ou

ß (ou RELAY) pour enregistrer sur les deux faces.

4

Appuyez sur P.

La copie démarre.

A la fin de la copie, les platines A et B s’arrêtent automatiquement.

Pour arrêter la copie

Appuyez sur la touche p de la platine A ou

B.

Conseils

• Si vous copiez une cassette sur les deux faces, commencez l’enregistrement par la face avant.

Parce que si vous commencez par la face arrière, l’enregistrement s’arrête à la fin de la face arrière.

• En réglant DIRECTION sur

ß lorsque vous utilisez des platines de longueur différente, les cassettes des deux platines inversent indépendamment leur sens de défilement. Si vous sélectionnez RELAY, les cassettes des deux platines inversent leur sens de défilement en même temps.

• Vous ne devez pas activer le réglage DOLBY NR puisque la cassette dans la platine B est automatiquement enregistrée dans les mêmes conditions que celles de la cassette de la platine A.

Remarque

Vous ne pouvez pas enregistrer l’effet spatial.

ª ª p 0 )

6

ª ª p

P

0 ) r

6

2

Appuyez sur H SPEED DUB.

La platine B passe en mode de veille d’enregistrement.

21

Le lecteur CD

Utilisation de la fenêtre d’affichage

CD

Vous pouvez vérifier la durée restante de la plage en cours ou du CD complet.

DISPLAY/DEMO

Lecture répétée de plages d’un CD

— Lecture répétée

Cette fonction vous permet de répéter la lecture d’un seul CD ou de tous les CD dans les modes de lecture normale, aléatoire et programmée.

22

/

Appuyez sur DISPLAY/DEMO en cours de lecture.

Chaque fois que vous appuyez sur cette touche en mode de lecture normale, l’affichage change selon la séquence suivante: n Durée écoulée de la plage en cours

Durée restante de la plage en cours

Durée restante du CD en cours (mode 1

DISC) ou

“PLAY” (mode ALL DISCS)

Affichage de l’heure (pendant quelques secondes)

Désignation de l’effet (P FILE) ou

“EFFECT ON (OFF)”

Pour vérifier la durée totale de lecture et le nombre de plages d’un CD

Appuyez sur DISPLAY/DEMO en mode d’arrêt.

Si vous appuyez à nouveau sur DISPLAY/

DEMO, l’affichage de l’heure apparaît pendant quelques secondes et la fenêtre d’affichage revient ensuite à l’indication précédente.

1/ALL DISCS REPEAT

/

Appuyez plusieurs fois de suite sur

REPEAT en cours de lecture jusqu’à ce que “REPEAT” apparaisse dans la fenêtre d’affichage.

La lecture répétée démarre. Le tableau suivant présente les différents modes de lecture répétée.

Pour répéter

Toutes les plages du CD en cours

Toutes les plages de tous les CD

Une seule plage*

Appuyez sur

1/ALL DISCS plusieurs fois de suite jusqu’à ce que “1

DISC” apparaisse dans la fenêtre d’affichage.

1/ALL DISCS plusieurs fois de suite jusqu’à ce que “ALL

DISCS” apparaisse dans la fenêtre d’affichage.

Appuyez plusieurs fois de suite sur REPEAT pendant la lecture de la plage dont vous voulez répéter la lecture jusqu’à ce que l’indication

“REPEAT 1” apparaisse dans la fenêtre d’affichage.

* Vous ne pouvez pas activer la fonction de lecture répétée dans les modes de lecture aléatoire et programmée.

Pour désactiver la lecture répétée

Appuyez plusieurs fois de suite sur REPEAT jusqu’à ce que “REPEAT” ou “REPEAT 1” disparaisse de la fenêtre d’affichage.

Lecture des plages d’un CD dans un ordre aléatoire

— Lecture aléatoire

Vous pouvez reproduire toutes les plages d’un CD ou de tous les CD dans un ordre aléatoire.

1

4

Appuyez sur ·.

J” s’affiche et toutes les plages sont reproduites dans un ordre aléatoire.

Pour désactiver la lecture aléatoire

Appuyez plusieurs fois de suite sur PLAY

MODE jusqu’à ce que “SHUFFLE” ou

“PROGRAM” disparaisse de la fenêtre d’affichage. La lecture se poursuit dans l’ordre original des plages.

Pour sélectionner un CD déterminé

Appuyez sur l’une des touches DIRECT

PLAY pendant la lecture aléatoire d’un disque.

Conseils

• Vous pouvez activer la fonction de lecture aléatoire en mode de lecture normale en appuyant plusieurs fois de suite sur la touche PLAY MODE jusqu’à ce que “SHUFFLE” apparaisse dans la fenêtre d’affichage.

• Pour sauter une plage, tournez le disque jog dans le sens horaire (ou appuyez sur la touche AMS

+ de la télécommande).

DIRECT PLAY

4 3

Disque jog

2

1

Appuyez plusieurs fois de suite sur

FUNCTION jusqu’à ce que “CD” apparaisse dans la fenêtre d’affichage.

2

Appuyez plusieurs fois de suite sur

PLAY MODE jusqu’à ce que

“SHUFFLE” apparaisse dans la fenêtre d’affichage.

3

Appuyez sur 1/ALL DISCS pour choisir “1 DISC” ou “ALL DISCS.”

“All DISCS” mélange les plages de tous les CD contenus dans le lecteur. “1

DISC” mélange les plages du CD en position de lecture.

23

24

Programmation de plages de CD

— Lecture programmée

Vous pouvez créer un programme de lecture comprenant jusqu’à 32 plages de tous les CD dans l’ordre de votre choix.

2

8 1 4 5 3,6

CHECK

CLEAR p p

1

Placez les CD et refermez le volet frontal.

2

Appuyez plusieurs fois de suite sur

FUNCTION jusqu’à ce que “CD” apparaisse dans la fenêtre d’affichage.

3

Appuyez plusieurs fois de suite sur

PLAY MODE jusqu’à ce que

“PROGRAM” apparaisse dans la fenêtre d’affichage.

4

Appuyez sur DISC SKIP pour sélectionner un CD.

5

Tournez le disque jog jusqu’à ce que la plage voulue apparaisse dans la fenêtre d’affichage.

Numéro du disque Numéro de la plage

DOLBY NR

OFF

DISC PROGRAM

Durée totale de lecture

6

Appuyez une fois sur PLAY MODE.

La plage est programmée. “STEP” et l’ordre de lecture programmé apparaissent, suivis de la durée totale de lecture.

La dernière plage programmée

DOLBY NR

OFF

DISC PROGRAM

Durée totale de lecture

7

Pour programmer d’autres plages, répétez les étapes 4 à 6.

Sautez l’étape 4 pour sélectionner des plages du même disque.

8

Appuyez sur

·.

Toutes les plages sont reproduites dans l’ordre que vous avez déterminé.

Pour désactiver la lecture programmée

Appuyez plusieurs fois de suite sur PLAY

MODE jusqu’à ce que “PROGRAM” ou

“SHUFFLE” disparaisse de la fenêtre d’affichage.

Pour

Vérifier le programme

Appuyez sur

CHECK sur la télécommande plusieurs fois de suite. Après la dernière plage, “CHECK

END” s’affiche.

CLEAR sur la télécommande en mode d’arrêt.

Supprimer la dernière plage sélectionnée

Supprimer une plage spécifique

Ajouter une plage au programme

Supprimer le programme complet

CHECK sur la télécommande plusieurs fois de suite jusqu’à ce que le numéro de la plage

à supprimer s’allume et appuyez ensuite sur CLEAR.

1 Appuyez sur DISC SKIP pour sélectionner un CD.

2 Tournez le disque jog pour sélectionner une plage.

3 Appuyez sur PLAY MODE.

p une fois en mode d’arrêt ou deux fois en mode de lecture.

Conseils

• Le programme que vous avez créé reste enregistré dans la mémoire du lecteur CD même après qu’il a

été reproduit. Appuyez sur · pour reproduire à nouveau le même programme.

• Si, en cours de programmation, l’indication

“--.--” apparaît au lieu de la durée totale de lecture, cela signifie que:

– vous avez programmé une plage portant un numéro au-delà de 20, ou

– la durée totale de lecture dépasse 100 minutes.

Lecture ininterrompue de plusieurs CD

— Lecture non-stop

Vous pouvez reproduire des CD sans qu’il y ait de pause entre les plages.

1

2 3

1

Appuyez plusieurs fois de suite sur

FUNCTION jusqu’à ce que “CD” apparaisse dans la fenêtre d’affichage.

2

Appuyez sur NON-STOP de façon à ce que l’indicateur de cette touche s’allume.

3

Appuyez sur ·.

Pour désactiver la lecture nonstop

Appuyez sur NON-STOP de façon à ce que l’indicateur de cette touche s’éteigne.

25

La platine à cassettes

Enregistrement manuel d’une cassette

Vous pouvez enregistrer, au choix, au départ de CD, de cassettes ou de la radio. Par exemple, vous pouvez n’enregistrer que les morceaux que vous spécifiez ou commencer l’enregistrement au milieu de la cassette. Le niveau d’enregistrement se règle automatiquement.

2

4

Appuyez plusieurs fois de suite sur

DIRECTION pour sélectionner

A pour enregistrer sur une face, ou

ß (ou RELAY) pour enregistrer sur les deux faces.

5

Appuyez sur la touche P de la platine B.

L’enregistrement démarre.

6

Démarrez la lecture de la source à enregistrer.

Pour

Arrêter l’enregistrement

Activer une pause d’enregistrement

Appuyez sur

p sur la platine B

P sur la platine B

Conseils

• Si vous désirez enregistrer sur la face arrière, appuyez sur

ª de sorte que l’indicateur sur la touche ª (pour la face arrière) s’allume en vert.

• Si vous voulez réduire les bruits de sifflement dans les signaux hautes fréquences de faible niveau, appuyez sur DOLBY NR avant l’étape 5 de façon à ce que “DOLBY NR B” apparaisse dans la fenêtre d’affichage.

26

4

DOLBY

NR

ª p

5 1 3

1

Introduisez une cassette vierge dans la platine B.

2

Appuyez plusieurs fois de suite sur

FUNCTION jusqu’à ce que la source

à partir de laquelle vous voulez enregistrer (e.g., CD) apparaisse dans la fenêtre d’affichage.

3

Appuyez sur r REC.

La platine B est en mode d’attente d’enregistrement et l’indicateur sur la touche · (pour la face avant) s’allume en vert.

Enregistrement de plusieurs CD en spécifiant l’ordre des plages

— Enregistrement programmé

Vous pouvez enregistrer des plages de tous les CD dans l’ordre de votre choix. Lors de la programmation, vérifiez si la durée de lecture pour chaque face ne dépasse pas la longueur d’une face de la cassette.

12 2 1113

p

3

p

9 1 5

EDIT

CHECK

6 4,7

1

Placez les CD et refermez le volet frontal.

2

Insérez une cassette vierge dans la platine B.

3

Appuyez plusieurs fois de suite sur

FUNCTION jusqu’à ce que “CD” apparaisse dans la fenêtre d’affichage.

4

Appuyez plusieurs fois de suite sur

PLAY MODE jusqu’à ce que

“PROGRAM” apparaisse dans la fenêtre d’affichage.

5

Appuyez sur DISC SKIP pour sélectionner un CD.

6

Tournez le disque jog jusqu’à ce que la plage voulue apparaisse dans la fenêtre d’affichage.

Numéro du disque Numéro de la plage

DOLBY NR

OFF

DISC PROGRAM

Durée totale de lecture

(y compris de la plage sélectionnée)

7

Appuyez une fois sur PLAY MODE.

La plage est programmée. “STEP” et l’ordre de lecture programmé s’affichent, suivis de la durée totale de lecture.

La dernière plage programmée

DOLBY NR

OFF

DISC PROGRAM

Durée totale de lecture

8

Répétez les étapes 5 à 7 pour programmer d’autres plages à enregistrer sur la face A.

Sautez l’étape 5 pour sélectionner d’autres plages du même disque.

suite

27

28

Enregistrement de plusieurs CD en spécifiant l’ordre des plages (suite)

9

Appuyez sur P pour insérer une pause à la fin de la face A.

“P” apparaît dans la fenêtre d’affichage et la durée totale de lecture est ramenée

à “0.00” dans la fenêtre d’affichage.

10

Répétez les étapes 5 à 7 pour programmer les plages à enregistrer sur la face B.

Sautez l’étape 5 pour sélectionner d’autres plages du même disque.

11

Appuyez sur CD SYNC.

La platine B passe en mode de veille d’enregistrement, le lecteur CD en mode de veille de lecture et l’indicateur de la touche

· (pour la face avant) s’allume en vert.

12

Appuyez plusieurs fois de suite sur

DIRECTION pour sélectionner

A pour enregistrer sur une face, ou

ß (ou RELAY) pour enregistrer sur les deux faces.

13

Appuyez sur la touche P de la platine B.

L’enregistrement démarre.

Pour arrêter l’enregistrement

Appuyez sur la touche p de la platine B ou du lecteur CD.

Pour vérifier l’ordre des plages

Appuyez plusieurs fois de suite sur la touche

CHECK de la télécommande. Après la dernière plage, l’indication “CHECK END” s’affiche.

Pour annuler l’enregistrement programmé

Appuyez plusieurs fois de suite sur PLAY

MODE jusqu’à ce que “PROGRAM” ou

“SHUFFLE” disparaisse de la fenêtre d’affichage.

Sélection automatique de la longueur de bande

— Enregistrement par sélection de bande

Vous pouvez contrôler la longueur de bande convenant le mieux à l’enregistrement d’un

CD. Remarquez que vous ne pouvez pas utiliser la fonction d’enregistrement par sélection de bande pour des disques comprenant plus de 20 plages.

/

Après avoir introduit un CD, appuyez une fois sur EDIT de façon

à ce que “EDIT” clignote.

La longueur de bande requise pour le

CD en position de lecture s’affiche, suivie de la durée totale de lecture pour les faces A et B.

Remarque

Vous ne pouvez pas utiliser cette fonction lorsque le mode de lecture programmée a été réglé. Après avoir supprimé le programme complet (voir “Pour supprimer le programme complet” à la page 25), appliquez la procédure ci-dessus.

DJ mix

Reprise d’un passage d’un CD

— Fonction Loop

La fonction Loop vous permet de répéter un passage d’un CD en cours de lecture. Cela vous permet de créer des enregistrements originaux.

Flash d’un passage d’un CD

— Fonction Flash

Avec la fonction Flash, vous pouvez “flasher” le son du CD en cours de lecture. Cela vous permet de créer des enregistrements originaux.

LOOP Disque jog

/

Maintenez la touche LOOP enfoncée en cours de lecture à l’endroit où vous voulez démarrer la reprise et relâchez-la pour reprendre la lecture normale.

Pour ajuster la longueur de la reprise

Tournez le disque jog tout en maintenant la touche LOOP enfoncée (ou appuyez sur

MUSIC MENU B/b tout en maintenant la touche LOOP de la télécommande enfoncée) pour sélectionner les différentes longueurs de reprise.

LOOP FLASH Disque jog

/

Maintenez la touche FLASH enfoncée en cours de lecture à l’endroit où vous voulez activer la fonction Flash et relâchez-la pour reprendre la lecture normale.

Pour ajuster la longueur de flash

Tournez le disque jog tout en maintenant la touche FLASH enfoncée (ou appuyez sur

MUSIC MENU B/b tout en maintenant la touche FLASH de la télécommande enfoncée) pour sélectionner les différentes longueurs de flash.

Pour utiliser les effets LOOP et

FLASH ensemble

Maintenez les touches LOOP et FLASH simultanément enfoncées.

Remarque

Les longueurs de reprise et de flash ne peuvent être ajustées en mode d’arrêt.

Ajustez la longueur de reprise et de flash en cours d’exploitation.

29

Réglage de l’onde de l’égaliseur

— Fonction Wave

La fonction Wave vous permet de faire fluctuer l’égaliseur graphique automatiquement tout en écoutant une source. Cet effet peut être utilisé avec toutes les sources, mais il ne peut être enregistré.

WAVE

30

Disque jog

/ Maintenez la touche WAVE enfoncée pendant que vous écoutez une source à l’endroit où vous voulez activer la fonction Wave et relâchez-la pour reprendre la lecture normale.

Pour régler la longueur de l’ondulation

Tournez le disque jog tout en maintenant la touche WAVE enfoncée pour sélectionner les différentes longueur d’ondulation.

Réglage du son

Réglage du son

Vous pouvez renforcer les graves, créer un son plus puissant et utiliser un casque d’écoute.

GROOVE SUPER WOOFER

Pour un son plus puissant

(GROOVE)

Appuyez sur GROOVE.

Le volume passe en mode renforcé, la courbe de l’égaliseur change, le niveau des graves

(SUPER WOOFER) passe sur “HIGH” et l’indicateur de la touche GROOVE s’allume.

Appuyez à nouveau sur GROOVE pour restaurer le réglage précédent du volume.

Remarques

• Le son musical présentera des distorsions si vous utilisez le système SUPER WOOFER avec l’égaliseur graphique et si les graves sont trop puissantes. Ajustez lentement les graves en

écoutant la musique de façon à ce que vous puissiez contrôler l’effet du réglage.

• L’annulation de GROOVE annule la courbe de l’égaliseur et le niveau de graves. Ajustez l’égalisation pour obtenir l’effet que vous désirez.

Utilisation d’un casque d’écoute

Branchez le casque d’écoute sur la prise

PHONES.

Aucun son n’est diffusé par les haut-parleurs.

PHONES SUPER W MODE

Pour renforcer les graves via le haut-parleur d’extrêmes graves

(SUPER WOOFER)

Appuyez sur SUPER WOOFER.

Chaque fois que vous appuyez sur cette touche, l’indication du niveau d’extrêmes graves change selon la séquence suivante:

SUPER WOOFER FLAT n LOWn HIGH

Pour sélectionner le mode d’extrêmes graves

Appuyez sur SUPER W MODE alors que la diffusion des extrêmes graves est activée.

Chaque fois que vous appuyez sur cette touche, l’indication du mode d’extrêmes graves change selon la séquence suivante:

MOVIE ˜ MUSIC

31

Sélection du champ sonore

Le menu de champ sonore vous permet de sélectionner les caractéristiques acoustiques en fonction du type de musique que vous êtes en train d’écouter.

La fonction de fichier personnalisé (voir

“Création d’un fichier de champ sonore personnalisé (Fichier personnalisé)”) vous permet d’enregistrer dans la mémoire vos propres effets sonores.

SPECTRUM

ANALYZER EFFECT

1,2

Pour désactiver le champ sonore

Appuyez plusieurs fois de suite sur EFFECT

(ou MUSIC MENU ON/OFF sur la télécommande) de façon à ce que l’indicateur de la touche EFFECT s’éteigne.

Options du menu de genre musical

L’indication “SUR ” s’affiche si vous sélectionnez un champ sonore avec un effet spatial.

Appuyez sur

GEQ V/v

GEQ B/b

Pour sélectionner

MENU 1 MENU 2

ROCK

POP

MOVIE

GAME

JAZZ

DANCE

SALSA

NIGHT

PARTY

RELAX

Pour changer l’affichage de l’égaliseur

Chaque fois que vous appuyez sur

SPECTRUM ANALYZER, l’affichage de l’égaliseur change pour l’un des quatre affichages suivants.

32

1

Appuyez plusieurs fois de suite sur

GEQ V/v (ou MUSIC MENU V/v sur la télécommande) pour sélectionner MENU 1 ou MENU 2.

Voir le tableau “Options du menu de genre musical” ci-dessous. Le champ sonore sélectionné en dernier lieu apparaît dans la fenêtre d’affichage.

2

Appuyez plusieurs fois de suite sur

GEQ B/b (ou MUSIC MENU B/b sur la télécommande) pour sélectionner le champ sonore de votre choix.

Le nom du champ sonore apparaît dans la fenêtre d’affichage.

63 250 1K 4K 16K(Hz)

Réglage du champ sonore

Vous pouvez régler le champ sonore à l’aide de l’égaliseur graphique et de l’effet spatial.

6 2 3,4

4

Appuyez sur GEQ V/v pour régler le niveau.

DOLBY NR

OFF

ALL DISC S

63 250 1K 4K 16K(Hz)

5

Répétez les étapes 3 et 4 pour régler le débit en bauds d’autres fréquences.

6

Appuyez sur ENTER lorsque vous avez terminé.

Remarque

Si vous choisissez un autre champ sonore

(autre que “EFFECT OFF”), l’effet sonore ajusté est perdu. Pour mémoriser l’effet sonore réglé en vue d’une application ultérieure, enregistrez-le dans un fichier personnalisé (voir “Création d’un fichier de champ sonore personnalisé”).

Réglage de l’égaliseur graphique

Vous pouvez régler le son en augmentant ou en réduisant le niveau de plages spécifiques.

Avant tout, sélectionnez le champ sonore de base que vous souhaitez activer pour le son.

1

Sélectionnez le champ sonore de base que vous souhaitez activer pour le son.

(voir “Sélection du champ sonore.”)

2

Appuyez sur GEQ CONTROL.

La plage de fréquence apparaît et la valeur du niveau clignote dans la fenêtre d’affichage.

3

Appuyez plusieurs fois de suite sur

GEQ B/b pour sélectionner une bande de fréquence.

DOLBY NR

OFF

ALL DISC S

63 250 1K 4K 16K(Hz)

suite

33

34

Réglage du champ sonore (suite)

Activation du mode spatial

Le menu Surround vous permet de sélectionner les caractéristiques sonores en fonction du son que vous êtes en train d’écouter.

DSP

Réglage du niveau DSP

DSP LEVEL

/ Appuyez sur la touche DSP (ou DSP

MODE sur la télécommande) jusqu’à ce que le mode DSP voulu apparaisse dans la fenêtre d’affichage.

Chaque fois que vous appuyez sur cette touche, le menu change selon la séquence suivante:

DSP OFF: Désactive le mode DSP

HALL: Reproduit l’acoustique d’une salle de concert

THEATER: Reproduit l’acoustique d’une salle de cinéma

/ Appuyez sur la touche DSP LEVEL de la télécommande pour sélectionner le niveau DSP.

Chaque fois que vous appuyez sur cette touche, le niveau change selon la séquence suivante:

LEVEL 1 n 2 n 3

Remarques

• Si vous choisissez d’autres effets sonores, l’effet spatial est désactivé. Pour conserver l’effet, enregistrez-le dans un fichier personnalisé (voir

“Création d’un fichier de champ sonore personnalisé”).

• Vous pouvez régler le niveau DSP lorsque le mode

DSP est activé.

Création d’un fichier de champ sonore personnalisé

— Fichier personnalisé

Vous pouvez créer des fichiers personnalisés de champs sonores (effet spatial et égaliseur graphique) et les enregistrer dans la mémoire de l’appareil. Vous pourrez par la suite réactiver ces champs sonores de façon à personnaliser l’écoute de vos cassettes, de vos

CD et de vos émissions de radio préférés.

Vous pouvez créer cinq fichiers de champ sonore personnalisés. Avant tout, sélectionnez le champ sonore de base que vous souhaitez activer pour le son.

4 2 3

3

Appuyez sur GEQ B/b pour sélectionner le numéro du fichier (P

FILE) dans lequel vous voulez mémoriser l’effet sonore.

4

Appuyez sur ENTER.

Les effets acoustiques réglés sont mémorisés sous le numéro de fichier sélectionné. Tous les réglages précédemment enregistrés dans ce bloc mémoire sont effacés et remplacés par les nouveaux réglages.

Pour activer un fichier personnalisé

1 Appuyez plusieurs fois de suite sur GEQ

V/v (ou MUSIC MENU V/v sur la télécommande) de manière à afficher le dernier fichier personnalisé sélectionné.

2 Appuyez plusieurs fois de suite sur GEQ

B/b (ou MUSIC MENU B/b sur la télécommande) pour sélectionner le fichier personnalisé voulu.

1

Créez l’effet acoustique que vous souhaitez à l’aide de l’égaliseur graphique et de l’effet spatial (voir

“Réglage du champ sonore”).

2

Appuyez sur P FILE MEMORY.

Le numéro du fichier personnalisé apparaît dans la fenêtre d’affichage.

DOLBY NR

OFF

ALL DISC S

35

Utilisation de l’effet

Dolby Pro Logic

Surround

Vous pouvez exploiter le son spatial Dolby

Pro Logic Surround des enregistrements vidéo et des émissions de télévision à codage

Dolby Surround (q). Terminez d’abord l’installation et les réglages requis

(voir “2e étape : Installation des hautparleurs”).

1

Remarques

• Vous ne pouvez pas exploiter le son spatial Dolby

Pro Logic Surround et les fonctions du menu

Surround en même temps.

• Lorsque vous enregistrez une source sonore, désactivez la fonction Dolby Pro Logic Surround.

• Le réglage du champ sonore sera désactivé lorsque vous activerez la fonction Dolby Pro Logic

Surround.

36

1

Appuyez sur la touche PRO LOGIC

(ou PRO LOGIC ON/OFF sur la télécommande) de façon à ce que l’indicateur de la touche PRO

LOGIC s’allume.

2

Démarrez la lecture sur une source programme.

Pour désactiver l’effet Dolby Pro

Logic Surround

Appuyez sur PRO LOGIC (ou PRO LOGIC

ON/OFF sur la télécommande) de façon à ce que l’indicateur de la touche PRO LOGIC s’éteigne.

Autres fonctions

Accompagnement en chanson: karaoké

Vous pouvez accompagner en chantant un

CD ou une cassette stéréo en réduisant la voix du chanteur. Pour utiliser cette fonction, vous devez raccorder un microphone proposé en option.

1,5 4

3

Appuyez plusieurs fois de suite sur

KARAOKE PON/MPX pour obtenir l’effet karaoké voulu.

Chaque fois que vous appuyez sur cette touche, l’affichage change selon la séquence suivante:

KARAOKE PON n MPX R n MPX L

EFFECT OFF (ON)

N

“ h” apparaît dans la fenêtre d’affichage lorsque le mode karaoké est activé.

Pour

Réduire la voix du chanteur sur un CD ou une cassette

Réduire le canal gauche du CD ou de la cassette multiplex

Réduire le canal droit du CD ou de la cassette multiplex

Sélectionnez

KARAOKE PON

MPX R

MPX L

2 3

1

Réglez MIC LEVEL sur MIN pour réduire le niveau du microphone.

2

Branchez un microphone en option sur la prise MIC (MIC 1*).

Si vous utilisez deux microphones simultanément, branchez le deuxième sur la prise MIC 2*.

(* LBT-XB8AVK uniquement)

4

Démarrez la lecture de la source audio et réglez le volume.

5

Tournez MIC LEVEL pour régler le volume du microphone.

Lorsque vous avez terminé

Réglez MIC LEVEL sur MIN et débranchez le microphone de la prise MIC et appuyez ensuite plusieurs fois consécutives sur

KARAOKE PON/MPX jusqu’à ce que “ h” disparaisse de la fenêtre d’affichage.

suite

37

Accompagnement en chanson: karaoké (suite)

Réglage de l’écho du microphone

(LBT-XB8AVK uniquement)

ECHO LEVEL

Mixage et enregistrement de sons

5 5 4

p

2 3

38

/

Réglez ECHO LEVEL pour ajuster l’effet d’écho.

Pour annuler l’effet d’écho

Réglez ECHO LEVEL sur MIN.

Réglage de la tonalité

(LBT-XB8AVK uniquement)

n/˜

/

Appuyez sur ˜ ou n.

Vous pouvez régler une tonalité plus grave ou plus aiguë suivant 13 incréments d’un demi-ton (–3,0 à 3,0).

1

Préparez le microphone et l’effet karaoké. Ensuite, insérez une cassette vierge dans la platine B.

2

Appuyez plusieurs fois de suite sur

FUNCTION pour sélectionner la source voulue et activez-la en mode de pause.

3

Appuyez sur r REC.

4

Appuyez sur P.

5

Appuyez sur · pour démarrer la lecture du CD (ou de la cassette dans la platine A).

La lecture démarre.

Commencez à chanter sur la musique.

Pour arrêter l’enregistrement

Appuyez sur la touche p de la platine B.

Conseils

• Si une réaction acoustique (hurlement) se produit,

éloignez le microphone des haut-parleurs ou changez la direction du microphone.

• Si vous voulez enregistrer uniquement votre voix par le microphone, c’est possible en sélectionnant la source CD et en ne reproduisant pas de CD.

Remarques

• Si vous appuyez sur EFFECT ou si vous sélectionnez un effet acoustique, le mode karaoké est désactivé.

• Le niveau du son instrumental ainsi que la voix du chanteur peuvent diminuer si le son source a été enregistré en monaural.

• Il se peut que le niveau de la voix du chanteur ne soit pas réduit dans les cas suivants:

— seuls quelques instruments sont utilisés;

— la partie vocale est composée d’un duo;

— la source comporte un écho ou des choeurs puissants;

— la voix du chanteur dévie par rapport au centre;

— la source est une voix de soprano ou de ténor.

S’endormir en musique

— Programmateur d’extinction

Vous pouvez programmer la chaîne stéréo pour qu’elle se mette hors tension à une heure déterminée de façon à ce que vous puissiez vous endormir en musique. Vous pouvez présélectionner la durée restante avant la mise hors tension par incréments de

10 minutes.

SLEEP

/

Appuyez sur SLEEP.

Chaque fois que vous appuyez sur cette touche, l’affichage des minutes (la durée restante) change selon la séquence suivante:

AUTO n 90min n 80min n 70min

OFF N 10min ....... 50min N 60min

Si vous choisissez AUTO

La chaîne stéréo est mise hors tension lorsque le CD ou la cassette arrive en fin de lecture

(jusqu’à 100 minutes). Le système se met hors tension si vous arrêtez manuellement la lecture d’un CD ou d’une cassette.

Pour vérifier la durée restante

Appuyez une fois sur SLEEP.

Pour modifier la durée restante

Appuyez plusieurs fois de suite sur SLEEP pour sélectionner la durée de votre choix.

Pour désactiver le programmateur d’extinction

Appuyez plusieurs fois de suite sur SLEEP jusqu’à ce que “SLEEP OFF” apparaisse dans la fenêtre d’affichage.

39

Réveil en musique

— Programmateur d’éveil

Vous pouvez vous éveiller en musique tous les jours à une heure déterminée. Vérifiez si vous avez réglé l’horloge (voir “3e étape:

Réglage de l’heure”).

9 3 4,5,6,7,8

DAILY 1/DAILY 2

2

1

Préparez la source musicale que vous voulez écouter.

• CD: Introduisez un CD. Pour démarrer la lecture à partir d’une plage déterminée, créez un programme (voir “Programmation de plages de CD”).

• Cassette: Introduisez une cassette avec la face que vous voulez écouter vers l’avant.

• Radio: Syntonisez la station présélectionnée que vous voulez

écouter (voir “4e étape: Présélection des stations de radio”).

2

Tournez la commande VOLUME pour régler le volume.

40

3

Appuyez sur t/CLOCK SET.

“SET” apparaît et “DAILY 1” clignote dans la fenêtre d’affichage.

4

Appuyez sur TUNING +/– pour sélectionner DAILY 1 ou DAILY 2 et appuyez ensuite sur ENTER/NEXT.

“ON” apparaît et l’indication de l’heure clignote dans la fenêtre d’affichage.

1

DOLBY NR

OFF

ALL DISC S

5

Réglez l’heure de démarrage de la lecture.

Appuyez sur TUNING +/– pour régler l’heure et appuyez ensuite sur ENTER/

NEXT.

L’indication des minutes clignote.

1

DOLBY NR

OFF

ALL DISC S

Appuyez sur TUNING +/– pour régler les minutes et appuyez ensuite sur

ENTER/NEXT.

L’indication de l’heure clignote à nouveau.

6

Réglez l’heure de fin de lecture en appliquant la procédure ci-dessus.

7

Appuyez sur TUNING +/– jusqu’à ce que la source musicale voulue apparaisse.

L’indication change selon la séquence suivante:

TUNER n CD PLAY n TAPE PLAY

8

Appuyez sur ENTER/NEXT.

L’heure de début, l’heure de fin et la source musicale s’affichent successivement avant que l’affichage original réapparaisse.

9

Mettez le système hors tension.

Pour vérifier les réglages

1 Appuyez sur la touche de programmation que vous avez réglée, DAILY 1 ou DAILY

2.

2 “TIMER OFF” apparaît dans la fenêtre d’affichage.

3 Appuyez à nouveau sur DAILY 1 ou

DAILY 2.

Pour désactiver le programmateur

1 Appuyez sur la touche de programmation que vous avez réglée, DAILY 1 ou DAILY

2.

2 “TIMER OFF” apparaît dans la fenêtre d’affichage.

Remarques

• Le système se met sous tension 15 secondes avant l’heure programmée.

• Vous ne pouvez pas activer simultanément les touches DAILY 1 et DAILY 2.

• Vous ne pouvez pas régler le programmateur si les heures de mise sous et hors tension sont les mêmes.

• Lorsque vous réglez le programmateur d’extinction, le programmateur d’éveil ne mettra pas le système sous tension avant que le programmateur d’extinction l’ait mis hors tension.

• Vous ne pouvez pas activer en même temps le programmateur d’éveil et un enregistrement programmé.

Enregistrement programmé d’émissions de radio

Pour programmer un enregistrement, vous devez commencer par présélectionner la station de radio (voir “4e étape: Présélection des stations de radio”) et régler l’heure (voir

“3e étape: Réglage de l’heure”).

2 7

REC

6 3,4,5

1

Syntonisez la station de radio présélectionnée (voir “Ecouter la radio”).

2

Appuyez sur t/CLOCK SET.

“SET” apparaît et “DAILY 1” clignote dans la fenêtre d’affichage.

3

Appuyez sur TUNING +/– pour sélectionner REC et appuyez ensuite sur ENTER/NEXT.

“ON” apparaît et l’indication de l’heure clignote dans la fenêtre d’affichage.

REC

DOLBY NR

OFF

ALL DISC S

suite

41

42

Enregistrement programmé d’émissions de radio (suite)

4

Réglez l’heure de début d’enregistrement.

Appuyez sur TUNING +/– pour régler l’heure et appuyez ensuite sur ENTER/

NEXT.

L’indication des minutes se met à clignoter.

REC

DOLBY NR

OFF

ALL DISC S

Appuyez sur TUNING +/– pour régler les minutes et appuyez ensuite sur

ENTER/NEXT.

L’indication de l’heure clignote à nouveau.

5

Réglez l’heure de fin d’enregistrement en appliquant la procédure ci-dessus.

L’heure de début, l’heure de fin, la source d’enregistrement et la station présélectionnée apparaissent successivement avant que l’affichage original réapparaisse.

6

Insérez une cassette vierge dans la platine B.

7

Mettez le système hors tension.

Lorsque l’enregistrement démarre, le niveau du volume se règle au minimum.

Pour vérifier les réglages

1 Appuyez sur REC.

2 “TIMER OFF” apparaît dans la fenêtre d’affichage.

3 Appuyez à nouveau sur REC.

Pour changer les réglages, recommencez à partir de l’étape 1.

Pour annuler une programmation

1 Appuyez sur REC.

2 “TIMER OFF” apparaît dans la fenêtre d’affichage.

Remarques

• Le système se met sous tension 15 secondes avant l’heure programmée.

• Si le système est sous tension à l’heure programmée, l’enregistrement ne se fera pas.

• Vous ne pouvez pas programmer un enregistrement si les heures de mise sous et hors tension sont les mêmes.

• Si vous avez réglé le programmateur d’extinction, l’enregistrement programmé ne démarrera pas avant que le programmateur d’extinction ait mis le système hors tension.

• Vous ne pouvez pas activer en même temps le programmateur d’éveil et un enregistrement programmé.

• L’enregistrement commence sur la face avant.

Informations complémentaires

Précautions

Tension de service

Avant de faire fonctionner cet appareil, vérifiez si la tension de service de votre chaîne stéréo correspond

à la tension d’alimentation locale (secteur).

Sécurité

• Cet appareil n’est pas déconnecté de la source d’alimentation (secteur) aussi longtemps qu’il reste branché sur la prise murale, même si l’appareil proprement dit a été mis hors tension.

• Débranchez l’appareil de la prise murale (secteur) si vous prévoyez de ne pas l’utiliser pendant une période prolongée. Pour débrancher le cordon, saisissez-le par la fiche. Ne tirez jamais sur le cordon (d’alimentation) proprement dit.

• Si des liquides ou des solides venaient à pénétrer dans le châssis, débranchez l’appareil et faites-le vérifier par un personnel qualifié avant de le remettre en service.

• Le cordon d’alimentation ne peut être remplacé que dans un centre de service après-vente agréé.

Installation

• Installez la chaîne stéréo dans un endroit suffisamment ventilé de manière à éviter toute surchauffe interne.

• N’installez pas l’appareil dans une position inclinée.

• N’installez pas l’appareil dans des endroits:

— extrêmement chauds ou froids;

— poussiéreux ou sales;

— très humides;

— soumis à des vibrations;

— exposés au rayonnement direct du soleil.

Utilisation

• Si la chaîne stéréo est transportée directement d’un endroit froid dans un endroit chaud, ou est placée dans un local très humide, de l’humidité risque de se condenser sur l’objectif à l’intérieur du lecteur CD. Si cela se produit, le lecteur CD ne fonctionnera pas correctement. Dans ce cas, retirez les CD et laissez le système sous tension pendant environ une heure jusqu’à ce que toute l’humidité se soit évaporée.

• Lorsque vous déplacez la chaîne stéréo, retirez-en tous les disques.

Si vous avez des questions ou des problèmes concernant le fonctionnement de votre chaîne stéréo, consultez votre revendeur Sony.

Remarques sur la manipulation des CD

• Avant d’écouter un CD, nettoyez-le à l’aide d’un chiffon de nettoyage en allant du centre vers l’extérieur.

• N’utilisez pas de solvants tels que du benzène, du diluant, des nettoyants disponibles dans le commerce ou des sprays antistatiques destinés aux disques analogiques en vinyle.

• N’exposez pas les disques au rayonnement direct du soleil ou à des sources de chaleur telles que des conduits d’air chaud.

Entretien du châssis

Utilisez un chiffon doux légèrement imprégné d’une solution détergente neutre.

Pour protéger une cassette de façon permanente

Pour éviter l’enregistrement accidentel d’une cassette, brisez l’onglet de la face A ou de la face B de la cassette comme illustré. Si vous souhaitez ultérieurement réutiliser la cassette, recouvrez de bande adhésive les orifices des onglets brisés.

Si vous utilisez des cassettes TYPE II (CrO

2

) ou

TYPE IV (métalliques), ne recouvrez pas les fentes de détection qui permettent au lecteur de cassettes de détecter automatiquement le type de la bande magnétique.

Fentes de détection

Avant d’introduire une cassette dans la platine à cassettes

Tendez la bande magnétique de la cassette. Sinon, la bande magnétique risque de s’enrouler autour des composants internes de la platine à cassettes et de s’abîmer.

Si vous utilisez des cassettes de plus de 90 minutes

La bande magnétique de ces cassettes est très

élastique. Ne changez pas trop fréquemment les fonctions d’exploitation de la cassette telles que la lecture, l’arrêt, l’avance rapide, etc. La bande magnétique risque en effet sinon de s’enrouler à l’intérieur de la platine à cassettes.

Nettoyage des têtes

Nettoyez les têtes toutes les 10 heures d’utilisation.

Lorsque les têtes sont encrassées:

— le son est distordu;

— le niveau sonore baisse;

— le son a tendance à s’évanouir;

— il est impossible d’effacer complètement la cassette;

— il est impossible d’enregistrer sur la cassette.

Par conséquent, nettoyez les têtes avant d’effectuer un enregistrement important ou après avoir écouté une ancienne cassette. Utilisez les cassettes de nettoyage à sec et humides vendues séparément dans le commerce. Pour plus de détails, consultez le mode d’emploi de la cassette de nettoyage.

Démagnétisation des têtes

Démagnétisez toutes les 20 à 30 heures de fonctionnement les têtes et les éléments métalliques qui sont en contact avec la bande magnétique au moyen d’une cassette de démagnétisation vendue dans le commerce. Pour plus de détails, consultez le mode d’emploi fourni avec la cassette de démagnétisation.

43

Dépannage

44

Si vous rencontrez des problèmes lors de l’utilisation de cette chaîne stéréo, parcourez la liste de contrôles suivante.

Tout d’abord, vérifiez si le cordon d’alimentation est correctement branché et si les haut-parleurs sont correctement et fermement raccordés.

Si le problème persiste, consultez votre revendeur Sony.

Généralités

L’affichage se met à clignoter dès que vous branchez le cordon d’alimentation même si vous n’avez pas mis le système sous tension (mode de démonstration).

•Appuyez sur DISPLAY/DEMO pendant que le système est hors tension.

La démonstration apparaît automatiquement la première fois que vous branchez le cordon d’alimentation ou dans le cas d’une panne de courant de plus d’une demi-journée.

En pareil cas, recommencez les réglages suivants:

— Réglage de l’heure (voir “3e étape:

Réglage de l’heure”);

— Appuyez sur DISPLAY/DEMO lorsque le système sous tension.

Il n’y a pas de son.

•Tournez VOLUME dans le sens horaire.

•Le casque d’écoute est branché.

•Introduisez uniquement l’extrémité dénudée du cordon de haut-parleur dans la prise SPEAKER. L’insertion de la gaine en vinyle interfère avec la connexion du haut-parleur.

Le son du microphone est inaudible.

•Tournez VOLUME ou MIC LEVEL pour régler le volume du microphone.

•Vérifiez si le microphone est correctement branché sur la prise MIC.

Un souffle ou des parasites importants sont audibles.

•Un téléviseur ou un magnétoscope se trouvent trop près de la chaîne stéréo.

Eloignez la chaîne stéréo du téléviseur ou du magnétoscope.

L’indication “12:00 AM” clignote dans la fenêtre d’affichage.

•Une interruption de courant s’est produite. Recommencez les réglages de l’horloge et du programmateur.

Le programmateur ne fonctionne pas.

•Réglez l’heure correctement.

Les indications DAILY 1, DAILY 2 et REC ne s’affichent pas lorsque vous appuyez sur

t/CLOCK SET.

•Réglez correctement le programmateur.

•Réglez l’heure.

La télécommande ne fonctionne pas.

•Il y a un obstacle entre la télécommande et la chaîne stéréo. Ecartez cet obstacle.

•La télécommande n’est pas dirigée vers le capteur de la chaîne stéréo.

•Les piles sont épuisées. Remplacez les piles.

Vous entendez une réaction acoustique.

•Diminuez le volume.

•Eloignez le microphone des haut-parleurs ou changez la direction du microphone.

Des irrégularités de couleur sur l’écran d’un téléviseur persistent.

•Eteignez le téléviseur, puis rallumez-le après 15 à 30 minutes. Si l’irrégularité de couleur persiste toujours, éloignez les haut-parleurs du téléviseur.

Haut-parleurs

Seul le son d’un canal est diffusé ou le volume des canaux gauche et droit est déséquilibré.

•Vérifiez le raccordement et le positionnement des haut-parleurs.

Les haut-parleurs ne diffusent pas de son,

à l’exception du haut-parleur central.

•La source en cours de reproduction est monaurale. Appuyez sur la touche PRO

LOGIC pour désactiver le mode Pro

Logic.

Le haut-parleur central ne diffuse aucun son.

•Réglez CENTER LEVEL sur le niveau approprié.

Les haut-parleurs ne diffusent aucun son.

•Réglez REAR LEVEL sur le niveau approprié.

•La source sonore reproduite se caractérise par des effets sonores limités. Vérifiez le volume à l’aide de la tonalité de test.

Lecteur CD

Le plateau de lecture ne se tourne pas.

•Un CD n’est pas placé correctement.

La lecture d’un CD ne démarre pas.

•Le CD n’est pas correctement placé sur le plateau de lecture.

•Le CD est souillé.

•Le CD est placé avec la face imprimée vers le bas.

•De l’humidité s’est condensée. Retirez le

CD et laissez le système sous tension pendant environ une heure jusqu’à ce que l’humidité se soit évaporée.

La lecture ne commence pas par la première plage.

•Le lecteur est en mode de lecture programmée ou aléatoire. Appuyez plusieurs fois sur PLAY MODE jusqu’à ce que “PROGRAM” ou “SHUFFLE” disparaisse de l’affichage.

La cassette ne peut être complètement effacée.

•Les têtes de lecture/enregistrement sont magnétisées. Démagnétisez-les

(voir page 43).

Pleurage ou scintillement excessifs, ou le niveau du son diminue.

•Les cabestans ou les galets presseurs sont souillés. Nettoyez-les (voir page 43).

Augmentation du bruit ou absence de hautes fréquences.

•Les têtes de lecture/enregistrement sont magnétisées. Démagnétisez-les

(voir page 43).

Syntoniseur

Souffle ou bruits importants (“TUNED” ou

“STEREO” clignote dans la fenêtre d’affichage).

•Réglez la position de l’antenne.

•Le signal est trop faible. Raccordez une antenne extérieure.

Impossible de capter une émission FM en stéréo.

•Appuyez sur STEREO/MONO de façon à ce que “STEREO” apparaisse dans la fenêtre d’affichage.

Platine à cassettes

L’enregistrement de la cassette ne démarre pas.

•Il n’y a pas de cassette dans le compartiment à cassette.

•L’onglet de la cassette a été brisé (voir page 43).

•La cassette est bobinée jusqu’à la fin.

L’enregistrement ou la lecture de la cassette ne démarre pas, ou le niveau du son diminue.

•Les têtes sont souillées. Nettoyez-les (voir page 43).

•Les têtes de lecture/enregistrement sont magnétisées. Démagnétisez-les

(voir page 43).

Si d’autres problèmes se manifestent qui ne sont pas décrits ci-dessus, réinitialisez la chaîne stéréo selon la procédure suivante:

1 Débranchez le cordon d’alimentation.

2 Rebranchez le cordon d’alimentation.

3 Appuyez simultanément sur SPECTRUM

ANALYZER, ENTER et DISC 1.

45

46

Spécifications

Amplificateur

Crête de puissance musicale

1.500 watts

Puissance de sortie RMS continue

FRONT SPEAKER: 100 + 100 watts

(8 ohms à 1 kHz, 10 %

DHT)

CENTER SPEAKER:

REAR SPEAKER:

25 watts

(8 ohms à 1kHz, 10 %

DHT)

12,5 + 12,5 watts

(16 ohms à 1kHz, 10 %

DHT)

Entrées

PHONO IN (prises phono): sensibilité 3 mV, impédance 47 kilohms

VIDEO (AUDIO) IN (prises phono): sensibilité 250 mV, impédance 47 kilohms

MIX MIC (prise phono): sensibilité 1 mV, impédance 10 kilohms

Sorties

PHONES (prises phono stéréo):

Accepte un casque d’écoute de 8 ohms ou

FRONT SPEAKER : plus.

accepte une impédance de 8 à 16 ohms

SURROUND SPEAKER CENTER: accepte une impédance de 8 à 16 ohms

SURROUND SPEAKER REAR: acceptent une impédance de 16 ohms

Lecteur CD

Système

Laser

Longueur d’onde

Réponse en fréquence

Rapport signal-bruit

Plage dynamique

Système audionumérique

à disques compacts

Laser à semi-conducteurs

(

λ

= 780 nm)

Durée d’émission: continue

Puissance de sortie laser Max. 44,6

µ

F*

* Cette puissance est la valeur mesurée à une distance de 200 mm de la surface de la lentille de l’objectif du bloc optique avec une ouverture de

7 mm.

780 – 790 nm

2 Hz – 20 kHz (±0,5 dB)

Plus de 90 dB

Plus de 90 dB

Lecteur de cassettes

Système d’enregistrement

Réponse en fréquence

(DOLBY NR OFF)

Stéréo à 4 voies et 2 canaux

60 – 13.000 Hz (±3 dB), avec une cassette Sony

TYPE I

60 – 14.000 Hz (±3 dB), avec une cassette Sony

TYPE II

Pleurage et scintillement ±0,15% W. Peak (IEC)

0,1% W. RMS (NAB)

±0,2% W. Peak (DIN)

Syntoniseur

Syntoniseur à superhétérodyne FM stéréo, FM/AM

Syntoniseur FM

Plage de syntonisation

Antenne

Bornes d’antenne

87,5 – 108,0 MHz

(incréments de 50 kHz)

Antenne FM filaire

75 ohms asynchrone

Fréquence intermédiaire 10,7 MHz

Syntoniseur AM

Plage de syntonisation

Modèle pour le Mexique: 530 – 1.710 kHz

(l’intervalle de syntonisation étant réglé sur 10 kHz)

531 – 1.710 kHz

(l’intervalle de syntonisation étant réglé

Autres modèles: sur 9 kHz)

531 – 1.602 kHz

(avec l’intervalle de syntonisation AM réglé sur 9 kHz)

530 – 1.710 kHz

(avec l’intervalle de syntonisation AM réglé

Antenne sur 10 kHz)

Antenne cadre AM, bornes d’antenne externe

Fréquence intermédiaire 450 kHz

Haut-parleurs

SS-XB8V

Système de haut-parleurs 4 voies, 4 unités, SAW, blindage magnétique*

Haut-parleurs

Super Woofer:

Woofer:

Tweeter:

Super Tweeter:

Impédance nominale

Dimensions (l/h/p)

17 cm diam., type en cône

17 cm diam., type en cône

6 cm diam., type en cône

2 cm diam., type en dôme

8 ohms

Approx. 285

×

590

×

450

Poids mm

Approx. 16,0 kg nets par haut-parleur

SS-CN120

Système de haut-parleurs Large bande, bass-reflex, blindage magnétique

Haut-parleur

Impédance nominale

Dimensions (l/h/p)

10 cm diam., type en cône

8 ohms

Approx. 345

×

116

×

185

Poids mm

Approx. 1,8 kg nets par haut-parleur

SS-SR120

Système de haut-parleurs Large bande, bass-reflex

Haut-parleur 10 cm diam., type en cône

Impédance nominale

Dimensions (l/h/p)

16 ohms

Approx. 175

×

127

×

185

Poids mm

Approx. 1,3 kg nets par haut-parleur

Caractéristiques générales

Puissance de raccordement

Modèle pour le Mexique: 120 V CA, 50/60 Hz

Modèles pour le Malaisie et l’Australie:

220 – 240 V CA, 50/60 Hz

Autres modèles: 110 – 120 V ou 220 – 240

V CA, 50/60 Hz, commutable avec le sélecteur de tension

Consommation électrique 240 watts

Dimensions (l/h/p) Approx. 355

×

425

×

435 mm, parties saillantes et commandes comprises

Poids

(LBT-XB8AV)

(LBT-XB8AVK)

Accessoires fournis

Approx. 12,8 kg

Approx. 12,9 kg

Antenne cadre AM (1)

Télécommande RM-

SE2AV (1)

Piles Sony SUM-3 (NS)

(2)

Antenne filaire FM (1)

Cordons de haut-parleur

(5)

Pied de haut-parleur central (4)

La conception et les spécifications sont sujettes à modifications sans préavis.

47

Index

A, B

Antennes 5, 13

C

Champ sonore 32, 33

Connexion. Voir

Raccordement.

Copie 21

D

Dépannage 44

Diffusion instantanée 15, 17,

20

Dolby Pro Logic Surround 6,

36

DSP 34

E

Effet spatial 32

Enregistrement avec sélection automatique de la longueur de bande 28 de plusieurs CD en spécifiant l’ordre des plages 27 d’une autre cassette 21 d’un CD 16 d’une émission de radio 18 manuel d’une cassette 26 programmé 41

Enregistrement de CD synchronisé 16

Enregistrement par sélection de bande 28

Enregistrement programmé 27

48

F, G

Fenêtre d’affichage 5, 22, 32

Fichier personnalisé 35

Fonction Flash 29

Fonction Loop 29

Fonction Wave 30

H

Haut-parleurs 5, 6

I, J

Intervalle de syntonisation 11

K

Karaoké 37 pour accompagner un

CD ou une cassette multiplex (MPX R/MPX

L) 37 pour réduire la partie vocale (KARAOKE

PON) 37 pour régler la tonalité

(LBT-XB8AVK uniquement) 38 pour régler l’écho du microphone

(LBT-XB8AVK uniquement) 38

L

Lecteur CD 14, 22

Lecture de plages dans un ordre aléatoire (lecture aléatoire) 23 de plages dans un ordre déterminé (lecture programmée) 24 de plages répétée

(lecture répétée) 22 d’un CD 14 d’une cassette 19

écouter une station de radio présélectionnée 17 sans interruption 25

Lecture aléatoire 23

Lecture instantanée 15, 17, 20

Lecture non-stop 25

Lecture normale 14

Lecture programmée 24

Lecture répétée 22

M, N, O

Menu Surround 34

Microphone mixage 38

Mixage du son 38

P , Q

Piles 6

Platine à disques 12

Présélection de stations de radio 10

Programmateur d’éveil 40

Programmateur d’extinction

39

Programmateur enregistrement programmé 41 réveil en musique 40 s’endormir en musique 39

Protection des enregistrements 43

R

Raccordement d’appareils en option 12 de l’alimentation 5 de la chaîne stéréo 4 des antennes 5, 13

Réglage du champ sonore 33 du son 31 du volume 15, 17, 20 du volume de hautparleur 8

Réglage de l’heure 9

Réglage du son 31

Réinitialisation de la chaîne stéréo 45

S

Sélection automatique de source 15, 17, 20

Stations de radio présélection 10 syntonisation 17

Syntonisation de présélections 17

Syntoniseur 10, 17, 18

T, U, V, W, X, Y, Z

Tonalité de test 8

49

2

ADVERTENCIA

Para prevenir el riesgo de incendio o descarga, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad.

Solicite asistencia técnica sólo a personal cualificado.

No instale el aparato en un espacio cerrado, como en una estantería o en un armario empotrado.

El componente de láser de este producto puede emitir un nivel de radiación que exceda el límite de

Clase 1.

Este aparato está clasificado como un producto láser de

Clase 1.

La indicación de producto láser de Clase 1 está situada en la parte trasera exterior.

Esta etiqueta de precaución se encuentra en el interior de la unidad.

Este sistema estéreo está equipado con el sistema

Dolby Pro Logic Surround* y el de reducción de ruido Dolby tipo B.

* Fabricado bajo licencia de Dolby Laboratories

Licensing Corporation.

DOLBY, el símbolo de la double D a y PRO

LOGIC son marcas de Dolby Laboratories Licensing

Corporation.

Indice

Procedimientos iniciales

Paso 1: Conexión de la unidad ............. 4

Paso 2: Instalación de los altavoces ..... 6

Paso 3: Ajuste del reloj ........................... 9

Paso 4: Programación de emisoras de radio ................................................. 10

Conexión de componentes AV opcionales ....................................... 12

Operaciones básicas

Reproducción de discos compactos ... 14

Grabación de discos compactos ......... 16

Recepción de la radio ........................... 17

Grabación de la radio .......................... 18

Reproducción de cintas ....................... 19

Grabación de cintas .............................. 21

El reproductor de discos compactos

Utilización del visor de CD ................. 22

Reproducción repetida de temas ....... 22

Reproducción de temas en orden aleatorio ........................................... 23

Programación de temas ....................... 24

Reproducción de discos compactos sin interrupción .................................... 25

La pletina de cintas

Grabación manual de cintas ............... 26

Grabación de discos compactos con especificación del orden de los temas ................................................ 27

DJ mix

Reproducción en bucle de una parte determinada del disco compacto ......................................... 29

Reproducción intermitente de una parte determinada del disco compacto ......................................... 29

Ajuste de la onda del ecualizador ...... 30

Ajuste del sonido

Ajuste del sonido .................................. 31

Selección del énfasis de sonido .......... 32

Ajuste del énfasis de sonido ............... 33

Creación de un archivo personal de

énfasis de sonido ............................ 35

Sonido Dolby Pro Logic Surround .... 36

Otras características

Karaoke .................................................. 37

Desconexión automática de la unidad ............................................. 39

Conexión automática de la unidad .... 40

Grabación con temporizador de programas de radio ....................... 41

Información complementaria

Precauciones .......................................... 43

Guía de solución de problemas .......... 44

Especificaciones .................................... 46

Indice alfabético ........ Cubierta posterior

ES

3

Procedimientos iniciales

Paso 1: Conexión de la unidad

Realice los pasos 1-5 para conectar la unidad utilizando los cables y accesorios suministrados.

Antena cerrada de AM

Antena de FM

Altavoz central

4

Altavoz frontal derecho

Altavoz posterior derecho

Altavoz frontal izquierdo

Altavoz posterior izquierdo

1

Conecte los altavoces.

1 Conexión de los altavoces frontales

Conecte los cables de altavoz a las tomas FRONT SPEAKER del mismo color.

R

L

+

_

2

Conecte las antenas de FM/AM.

Ajuste la antena cerrada de AM y, a continuación, conéctela.

Extienda horizontalmente el cable de antena de FM.

Antena cerrada de

AM

FM75

AM

Rojo ( ‘) Negro ( ’)

2 Conexión del altavoz central

Conecte los cables de altavoz a las tomas SURROUND SPEAKER

CENTER.

REAR

R

L

CENTER

+

_

+

_

3

Ajuste VOLTAGE SELECTOR de forma que coincida con la tensión local (excepto en los modelos para

Malasia, México y Australia).

VOLTAGE SELECTOR

Gris ( ‘) Gris con raya negra ( ’)

3 Conexión de los altavoces posteriores

Conecte los cables de altavoz a las tomas SURROUND SPEAKER REAR.

REAR

R

L

CENTER

+

_

+

_

Gris ( ‘) Gris con raya negra ( ’)

Notas

• Para evitar ruidos, mantenga los cables de altavoz alejados de las antenas.

• Inserte sólo la parte con raya del cable. Si inserta la parte de vinilo, se producirán interferencias con la conexión de los altavoces y éstos no emitirán sonido.

110-120V 220-240V

4

Conecte el cable de alimentación a una toma mural.

La demostración aparece en el visor.

Si el enchufe de esta unidad no encaja en la toma mural, quite el adaptador suministrado del enchufe (excepto para

Latinoamérica, Australia y Malasia).

5

Para desactivar el modo de demostración, presione DISPLAY/

DEMO cuando la alimentación de la unidad esté desconectada.

continúa

5

Paso 1: Conexión de la unidad

(continuación)

Para fijar las patas del altavoz central

Fije las cuatro patas del altavoz central

(suministradas) a las esquinas inferiores del mismo.

Inserción de dos pilas tipo R6

(tamaño AA) en el control remoto

Paso 2: Instalación de los altavoces

La conexión de los altavoces suministrados permite disfrutar del sonido Dolby Pro Logic

Surround, que es un sistema de decodificación estandarizado en programas de TV y películas. Dolby Pro Logic Surround mejora la imagen de sonido mediante el uso de cuatro canales separados. Estos canales procesan el sonido de forma que la acción parezca desarrollarse en la pantalla.

Ya que el altavoz central no puede reproducir suficientes graves, el sonido de graves del canal central se emite desde los altavoces frontales.

Altavoz central

Altavoz frontal

(izquierdo)

Altavoz frontal

(derecho)

Consejos

• Con un uso normal, la duración de las pilas es de seis meses aproximadamente. Si el control remoto no pone en funcionamiento la unidad, sustituya las dos pilas por otras nuevas.

• Al ajustar el reloj, la demostración se desactiva.

Para volver a activar el modo de demostración, presione DISPLAY/DEMO cuando la alimentación de la unidad esté desconectada.

Nota

Si no va a utilizar el control remoto durante un largo periodo de tiempo, retire las pilas para evitar posibles daños causados por fugas o corrosión.

6

Cuando transporte este sistema

Haga lo siguiente para proteger el mecanismo de CD.

1 Presione FUNCTION repetidamente hasta que aparezca “CD” en el visor.

2 Mantenga presionado PLAY MODE y presione POWER para desconectar la alimentación.

Altavoz posterior

(izquierdo)

Altavoz posterior

(derecho)

Colocación de los altavoces central y posteriores

Antes de realizar la conexión, elija una ubicación óptima para los altavoces.

1

Coloque los altavoces frontales a un

ángulo de 45 grados con respecto a la posición de escucha.

Altavoz central

Altavoz frontal

(izquierdo)

Altavoz frontal

(derecho)

45

3

Coloque los altavoces posteriores uno frente al otro a una distancia aproximada de 60 a 90 cm por encima de la posición de escucha.

Altavoz posterior de 60 a 90 cm

Altavoz posterior

(izquierdo)

Altavoz posterior

(derecho)

2

Coloque el altavoz central de forma que quede aproximadamente a la misma altura que los altavoces frontales (A). Alinee dicho altavoz central con los altavoces frontales, o colóquelo ligeramente por detrás con respecto a la posición de los altavoces frontales (B).

A

B

Altavoz central

continúa

7

8

Paso 2: Instalación de los altavoces (continuación)

Ajuste del volumen de los altavoces

Para disfrutar del sonido Dolby Pro Logic

Surround, ajuste el volumen de cada altavoz mediante el tono de prueba que proporciona el sistema.

POWER

1

VOLUME

1

Presione PRO LOGIC (o PRO

LOGIC ON/OFF en el control remoto).

El indicador de esta tecla se ilumina.

2

Presione T. TONE ON/OFF en el control remoto.

Los altavoces emiten el tono de prueba en el siguiente orden. Ajuste el volumen de dicho tono.

n Frontal (izquierdo) n Central

Posterior N Frontal (derecho) N

3

Desde la posición de escucha, presione CENTER LEVEL +/– y

REAR LEVEL +/– en el control remoto para ajustar los niveles de volumen.

El nivel de volumen de cada altavoz debe ser el mismo.

4

Presione T. TONE ON/OFF una vez finalizado el ajuste.

El tono de prueba se desactiva.

Nota

La característica de tono de prueba sólo funciona con el sonido Dolby Pro Logic Surround.

Consejo

Si gira VOLUME (o presiona VOLUME +/– en el control remoto), cambiará el volumen de todos los altavoces.

1

3

VOLUME +/–

2,4

Paso 3: Ajuste del reloj

Debe ajustar el reloj antes de utilizar las funciones del temporizador.

1 3,5 2,4

1

Presione t/CLOCK SET.

La indicación de hora parpadea.

2

Presione TUNING +/– para ajustar la hora.

El reloj está basado en el sistema de 12 horas.

3

Presione ENTER/NEXT.

La indicación de minutos parpadea.

4

Presione TUNING +/– para ajustar los minutos.

5

Presione ENTER/NEXT.

El reloj se pone en funcionamiento.

Consejo

Si ha cometido un error, comience desde el paso 1.

9

10

Paso 4: Programación de emisoras de radio

Es posible programar un máximo de 30 emisoras, 20 para FM y 10 para AM.

POWER

6 4 2 3,5 1

1

Presione TUNER/BAND varias veces hasta que el visor muestre la banda que desee.

Cada vez que presione este botón, la banda cambia de la siguiente manera:

FM ˜ AM

2

Presione TUNING MODE varias veces hasta que “AUTO” aparezca en el visor.

3

Presione TUNING +/–.

La indicación de frecuencia cambia y la exploración se detiene cuando la unidad sintoniza una emisora. Aparecen

“TUNED” y “STEREO” (para un programa en estéreo).

DOLBY NR

OFF AUTO

TUNED

STEREO

MHz

ALL DISC S

4

Presione TUNER MEMORY.

Un número de programación parpadea en el visor.

DOLBY NR

OFF AUTO

TUNED

STEREO

ALL DISC S

5

Presione TUNING +/– para seleccionar el número de programación que desee.

DOLBY NR

OFF

ALL DISC S

AUTO

TUNED

STEREO

6

Presione ENTER/NEXT.

La emisora se almacena.

7

Repita los pasos 1-6 para almacenar más emisoras.

Para sintonizar una emisora con una señal débil

Presione TUNING MODE varias veces hasta que “MANUAL” aparezca en el paso 2, luego presione TUNING +/– para sintonizar la emisora.

Para cambiar el número de programación

Comience a partir del paso 1.

Para cambiar el intervalo de sintonización de AM (Excepto en el modelo para Oriente Medio)

El intervalo de sintonización de AM está ajustado de fábrica a 9 kHz (10 kHz en algunas zonas). Para cambiar el intervalo de sintonización de AM a 10 kHz (o 9 kHz), primero pulse TUNER/BAND repetidamente hasta que aparezca “AM” y, a continuación, apague el sistema. Mientras mantiene presionado ENTER/NEXT, vuelva a conectar la alimentación. Si cambia el intervalo, las emisoras de

AM programadas se borrarán. Para restaurar el intervalo, repita el mismo procedimiento.

Nota

Las emisoras programadas se cancelan si desconecta el cable de alimentación o si se ha producido un corte de suministro eléctrico durante más de medio día.

11

12

Conexión de componentes AV opcionales

Para ampliar el sistema, es posible conectar componentes opcionales. Para más información, consulte las instrucciones que se suministran con cada componente.

Conexión de un TV/ videograbadora

Es posible conectar un TV y una videograbadora para disfrutar de programas de TV y videos codificados con Dolby Pro

Logic Surround.

Asegúrese de hacer coincidir el color de los enchufes y de los conectores. Para escuchar el sonido del TV/videograbadora conectada, presione FUNCTION varias veces hasta que aparezca “VIDEO”.

A la salida de audio del TV/videograbadora

Conexión de componentes de audio

Conexión de un plato giradiscos

Asegúrese de que coincide el color de las clavijas y los conectores. Para escuchar el sonido procedente del plato giradiscos conectado, presione FUNCTION varias veces hasta que aparezca “PHONO”.

A la salida de audio del plato giradiscos

Nota

Si utiliza el plato giradiscos con un volumen muy alto, esto puede producir distorsiones o siseos. A menudo, éstos son causados por los graves de los altavoces. La aguja del plato giradiscos puede recoger estos graves y producir las distorsiones o siseos. Para evitarlo, realice lo siguiente:

1 Mantenga separados a cierta distancia los altavoces y el plato giradiscos.

2 No utilice el efecto de sonido periférico

(Surround).

3 Coloque los altavoces o el plato giradiscos sobre una superficie firme y estable.

4 Presione SUPER WOOFER varias veces hasta que el indicador de este botón se apague.

Conexión de antenas exteriores

Conecte una antena exterior para mejorar la recepción.

Antena de FM

Conecte una antena exterior de FM opcional.

En su lugar, también puede utilizar la antena de TV.

Cable coaxial de 75 ohmios

(no suministrado)

Abrazadera de tornillo

FM75

AM

Cable de puesta a tierra

(no suministrado)

Antena de AM

Conecte un cable aislado con una longitud de

6 a 15 metros al terminal de la antena de AM.

Deje conectada la antena cerrada de AM suministrada.

Abrazadera de tornillo

Cable aislado (no suministrado)

FM75

AM

Cable de puesta a tierra

(no suministrado)

Importante

Si conecta una antena exterior, conecte un cable de puesta a tierra al terminal y y con la abrazadera de tornillo. Para evitar el riesgo de explosiones de gas, no conecte el cable de puesta a tierra a un conducto de gas.

13

14

Operaciones básicas

Reproducción de discos compactos

— Reproducción normal

Es posible reproducir consecutivamente hasta cinco discos compactos.

POWER

VOLUME ·

4

1/ALL DISCS

0

3 1 2

1/

AL

L

DI

SC

S PLAY

MO

D

E

AMS

Mando Jog

P p

)

1

Presione 6 OPEN y coloque un CD en la bandeja de discos.

Si no coloca el disco correctamente, el reproductor no lo reconocerá.

Con el lado de la etiqueta hacia arriba.

Si va a reproducir sólo un CD, colóquelo en el círculo interno de la bandeja.

ª ª p 0 )

6

ª ª p

P

0 ) r

0

6

6

ª

P p

)

2

Presione DISC SKIP para colocar cuatro discos compactos en la bandeja.

La bandeja de discos gira de forma que sea posible insertar otros discos.

3

Cierre la cubierta frontal.

4

Presione uno de los botones

DIRECT PLAY.

Se inicia la reproducción.

Si presiona

· (o CD · en el control remoto), la reproducción se inicia a partir del CD que se encuentra en la posición de reproducción.

Número de disco en la posición de reproducción

Número de tema

DOLBY NR

OFF

ALL DISC S

Tiempo transcurrido

CD ·

D.SKIP

AMS =/+ p

P

0/)

VOLUME +/–

Para Realice esto

Detener la reproducción

Presione p.

Realizar una pausa

Seleccionar un tema

Presione

P. Vuelva a presionarlo para reanudar la reproducción.

Durante la reproducción o la pausa, gire el mando Jog en el sentido de las agujas del reloj

(para avanzar) o en sentido contrario (para retroceder) y suéltelo cuando haya encontrado el tema deseado.

O bien, presione AMS* + (para avanzar) o AMS* = (para retroceder) en el control remoto.

Encontrar una parte determinada de un tema

Mantenga presionado ) o 0 durante la reproducción y suéltelo cuando encuentre la parte deseada.

Seleccionar un

CD

Presione una de las teclas

DIRECT PLAY.

O presione DISC SKIP (o D.SKIP

en el control remoto).

Reproducir sólo el CD seleccionado

Reproducir todos los discos compactos

Presione 1/ALL DISCS varias veces hasta que aparezca “1

DISC”.

Presione 1/ALL DISCS varias veces hasta que aparezca “ALL

DISCS”.

Extraer o cambiar los discos compactos

Ajustar el volumen

Presione 6 OPEN.

Gire VOLUME (o presione

VOLUME +/– en el control remoto).

* AMS: Sensor automático de música.

Consejos

• Si presiona

· mientras está desconectada la alimentación, ésta se conecta automáticamente y se inicia la reproducción de un CD, si hay uno colocado en la bandeja (Reproducción con un solo toque).

• Es posible cambiar de otra fuente al reproductor de discos compactos e iniciar la reproducción de un CD con sólo presionar · o uno de los botones

DIRECT PLAY (Selección automática de fuente).

• Si no hay ningún CD en el reproductor, aparece

“NO DISC” en el visor.

• Es posible cambiar el CD de la posición de carga durante la reproducción.

15

Grabación de discos compactos

— Grabación sincronizada de discos compactos

Esta función permite grabar fácilmente un CD en una cinta. Puede utilizar cintas normales

(TYPE I) o de cromo (TYPE II). El nivel de grabación se ajusta automáticamente.

POWER

DSP

7

p ª

5

6

DOLBY NR

3 2

4

p

1

1

Presione 6 EJECT e inserte una cinta virgen en la pletina B.

Con la cara en que desea grabar hacia afuera

ª p 0 )

ª

6

ª ª p

P

0 ) r

6

2

Presione

6 OPEN y coloque un CD.

16

Con el lado de la etiqueta hacia arriba.

Si va a reproducir sólo un CD, colóquelo en el círculo interno de la bandeja.

ª ª p 0 )

6

ª ª p

P

0 r

)

0

6

6

ª

P p

)

3

Cierre la cubierta frontal.

4

Presione DISC SKIP varias veces hasta que el número del disco que desea grabar aparezca en el indicador de posición de reproducción.

5

Presione CD SYNC.

La pletina B está preparada para la grabación y el reproductor de discos compactos para la reproducción. El indicador del botón

· (de la cara frontal) se ilumina verde.

6

Presione DIRECTION varias veces para seleccionar A si desea grabar en una cara, o ß (o RELAY) si desea grabar en las dos.

7

Presione P en la pletina B.

Se inicia la grabación.

Para detener la grabación

Presione p en la pletina B o en el reproductor de discos compactos.

Consejos

• Si desea grabar en la cara inversa, presione ª para que el indicador del botón

ª (de la cara inversa) se ilumina verde.

• Si va a grabar en ambas caras, asegúrese de que inicia la grabación en la cara frontal. Si comienza en la cara inversa, la grabación se detendrá al final de la misma.

• Si desea reducir el siseo de las señales de alta frecuencia y bajo nivel, presione DOLBY NR antes de realizar el paso 7 para que “DOLBY NR B” aparezca en el visor.

• Para grabar con el efecto de sonido periférico

(SURROUND), presione DSP (o DSP MODE en el control remoto) de forma que “SUR aparezca en el visualizador.

Los ajustes del ecualizador no se grabarán.

Nota

No es posible escuchar otras fuentes durante la grabación.

Recepción de la radio

— Sintonización programada

Antes de utilizar esta función, programe emisoras de radio en la memoria del sintonizador (consulte “Paso 4: Programación de emisoras de radio”).

POWER

STEREO/MONO

VOLUME

3 2 1

2

Presione TUNING MODE varias veces hasta que “PRESET” aparezca en el visor.

MANUAL n AUTO n PRESET

3

Presione TUNING +/– para sintonizar la emisora programada que desee.

Número de programación

ALL DISC S

DOLBY NR

OFF

Frecuencia

PRESET

TUNED

STEREO

MHz

TUNER/BAND

TUNING +/–

VOLUME +/–

1

Presione TUNER/BAND varias veces hasta que el visor muestre la banda que desee.

Cada vez que presione este botón, la banda cambia de la siguiente manera:

FM ˜ AM

Para

Apagar la radio

Realice esto

Presione POWER.

Ajustar el volumen Gire VOLUME (o presione

VOLUME +/– en el control remoto).

Para escuchar emisoras de radio no programadas

Presione TUNING MODE varias veces en el paso 2 hasta que aparezca “MANUAL”, luego presione TUNING +/– para sintonizar la emisora deseada.

Consejos

• Si presiona TUNER/BAND mientras está desconectada la alimentación, ésta se conecta automáticamente y se sintoniza la última emisora recibida (Reproducción con un solo toque).

• Es posible cambiar de otra fuente a la radio con sólo presionar TUNER/BAND (Selección automática de fuente).

• Si no recibe con claridad un programa de FM, presione STEREO/MONO de forma que el visor muestre “MONO”. El efecto estéreo desaparece, pero la recepción mejora. Vuelva a presionar este botón para restaurar el efecto estéreo.

• Para mejorar la recepción de la emisión, mueva las antenas suministradas.

17

18

Grabación de la radio

Es posible grabar un programa de radio en una cinta sintonizando una emisora programada. Puede utilizar cintas TYPE I

(normal) o TYPE II (cromo). El nivel de grabación se ajusta automáticamente.

POWER

DSP

3 2 1

1

Presione TUNER/BAND varias veces hasta que el visor muestre la banda que desee.

2

Presione TUNING MODE varias veces hasta que “PRESET” aparezca en el visor.

3

Presione TUNING +/– para sintonizar una emisora programada.

Número de programación

ALL DISC S

DOLBY NR

OFF

Frecuencia

PRESET

TUNED

STEREO

MHz

4

Presione 6 EJECT e inserte una cinta virgen en la pletina B.

Con la cara en la que desea grabar hacia afuera

6

DOLBY NR ª p

7 4 5

ª p 0 )

ª

6

ª ª p

P

0 ) r

6

5

Presione r REC.

La pletina B está preparada para la grabación y el indicador del botón ·

(de la cara frontal) se ilumina verde.

6

Presione DIRECTION varias veces para seleccionar

A si desea grabar en una cara, o ß (o RELAY) si desea grabar en las dos.

7

Presione

P en la pletina B.

Se inicia la grabación.

Para detener la grabación

Presione p en la pletina B.

Consejos

• Si desea grabar en la cara inversa, presione ª para que el indicador del botón

ª (de la cara inversa) se ilumina verde.

• Si va a grabar en ambas caras, asegúrese de que inicia la grabación en la cara frontal. Si comienza en la cara inversa, la grabación se detendrá al final de la misma.

• Para grabar emisoras no programadas, seleccione

“MANUAL” en el paso 2 y, a continuación, presione TUNING +/– para sintonizar la emisora deseada.

• Si desea reducir el siseo de las señales de alta frecuencia y bajo nivel, presione DOLBY NR antes de realizar el paso 7 para que “DOLBY NR B” aparezca en el visor.

• Para grabar con el efecto de sonido periférico

(SURROUND), presione DSP (o DSP MODE en el control remoto) de forma que “SUR aparezca en el visualizador.

Los ajustes del ecualizador no se grabarán.

• Si se percibe ruido durante la grabación de la radio, mueva la antena apropiada para reducir el ruido.

Reproducción de cintas

Es posible reproducir cualquier tipo de cinta, normales (TYPE I), de cromo (TYPE II) o de metal (TYPE IV). La pletina detecta automáticamente el tipo de cinta. Para seleccionar la pletina A o B, presione DECK A

ª· o DECK B ª· en el control remoto.

POWER

3

0/

)

VOLUME

3

0/

) p

2 1

DOLBY NR p P

1

DECK A ª·

DECK B ª· p

P

0/)

VOLUME +/–

continúa

19

20

Reproducción de cintas

(continuación)

1

Presione 6 EJECT e inserte una cinta grabada en la pletina A o B.

Con la cara que desee reproducir hacia afuera

ª p 0 )

ª

6

ª ª p

P

0 ) r

6

2

Presione DIRECTION varias veces para seleccionar

A si desea reproducir una cara, ß* si desea reproducir las dos, o RELAY

(Reproducción consecutiva)** si desea reproducir ambas pletinas sucesivamente.

3

Presione ·.

Presione ª para reproducir la cara inversa. Se inicia la reproducción de la cinta.

* La pletina se detiene automáticamente después de reproducir ambas caras cinco veces.

** La reproducción consecutiva siempre se realiza según la siguiente secuencia:

Pletina A (cara frontal),

Pletina A (cara inversa),

Pletina B (cara frontal),

Pletina B (cara inversa).

Para

Detener la reproducción

Realizar una pausa (sólo en la pletina B)

Avanzar rápidamente

Rebobinar

Realice esto

Presione p.

Presione P. Presiónelo de nuevo para reanudar la reproducción.

Presione ) durante la reproducción de la cara frontal o 0 durante la reproducción de la cara inversa.

Presione 0 durante la reproducción de la cara frontal o ) durante la reproducción de la cara inversa.

Presione

6 EJECT.

Extraer el cassette

Ajustar el volumen

Gire VOLUME (o presione

VOLUME +/– en el control remoto).

Consejos

• Si presiona · o ª mientras está desconectada la alimentación, ésta se conecta automáticamente y se inicia la reproducción de una cinta, si hay una colocada en la pletina (Reproducción con un solo toque).

• Es posible cambiar de otra fuente a la pletina de cintas con sólo presionar

· o ª (Selección automática de fuente).

• Si desea reducir el siseo de las señales de alta frecuencia y bajo nivel, presione DOLBY NR para que “DOLBY NR B” aparezca en el visor.

Grabación de cintas

— Copia a alta velocidad

Es posible utilizar cintas normales (TYPE I) o de cromo (TYPE II). El nivel de grabación se ajusta automáticamente.

POWER

4

Presione P.

Se inicia el proceso de copia.

Cuando finaliza el proceso de copia, las pletinas A y B se detienen automáticamente.

Para detener el proceso de copia

Presione p en la pletina A o B.

Consejos

• Si va a copiar en ambas caras, inicie la grabación en la cara frontal. Si comienza en la cara inversa, la grabación se detendrá al final de la misma.

• Si ajusta DIRECTION a ß cuando las cintas que utiliza tienen una longitud distinta, la cinta de cada pletina invierte su sentido de forma independiente. Si selecciona RELAY, las cintas de ambas pletinas invierten su sentido simultáneamente.

• No necesita ajustar DOLBY NR, puesto que la cinta de la pletina B se graba automáticamente en el mismo estado que la cinta de la pletina A.

Nota

No es posible grabar el efecto de sonido periférico

(Surround).

3 1

p

4 1

1

Presione 6 EJECT e inserte una cinta grabada en la pletina A y una cinta virgen en la pletina B.

Con la cara que desee reproducir/grabar hacia afuera

2

ª ª p 0 )

6

ª ª p

P

0 ) r

6

2

Presione H SPEED DUB.

La pletina B está preparada para la grabación.

3

Presione DIRECTION varias veces para seleccionar

A si desea grabar en una cara, o ß (o RELAY) si desea grabar en las dos.

21

El reproductor de discos compactos

Utilización del visor de CD

Es posible comprobar el tiempo restante del tema actual o de todo el CD.

DISPLAY/DEMO

Reproducción repetida de temas

— Reproducción repetida

Esta función permite repetir un solo CD o todos los discos en los modos de reproducción normal, aleatoria y de programa.

22

/

Presione DISPLAY/DEMO durante la reproducción.

Cada vez que presione este botón en el modo de reproducción normal, el visor cambia de la siguiente manera: n Tiempo transcurrido del tema actual

Tiempo restante del tema actual

Tiempo restante del CD actual (modo 1

DISC) o

“PLAY” (modo ALL DISCS)

Reloj (aparece durante unos segundos)

El nombre correspondiente a Effect (P

FILE) o “EFFECT ON (OFF)”

Para comprobar el tiempo de reproducción total y el número de temas de un CD

Presione DISPLAY/DEMO en modo de parada.

Si vuelve a presionar DISPLAY/DEMO, aparece el reloj durante unos segundos y luego el visor vuelve a la indicación anterior.

1/ALL DISCS REPEAT

/

Presione REPEAT varias veces durante la reproducción hasta que aparezca “REPEAT” en el visor.

Se inicia la reproducción repetida. En la siguiente tabla se describen los distintos modos de repetición.

Para

Repetir todos los temas del

CD actual

Repetir todos los temas de todos los discos

Repetir un

único tema*

Presione

1/ALL DISCS varias veces hasta que aparezca “1 DISC” en el visor.

1/ALL DISCS varias veces hasta que aparezca “ALL

DISCS” en el visor.

REPEAT varias veces mientras reproduce el tema que dese repetir hasta que

“REPEAT 1” aparezca en el visor.

* No es posible repetir un único tema durante los modos de reproducción aleatoria y de programa.

Para cancelar la reproducción repetida

Presione REPEAT varias veces hasta que

“REPEAT” o “REPEAT 1” desaparezca del visor.

Reproducción de temas en orden aleatorio

— Reproducción aleatoria

Es posible reproducir todos los temas de un

CD o todos los discos compactos en orden aleatorio.

1

Para cancelar la reproducción aleatoria

Presione PLAY MODE varias veces hasta que

“SHUFFLE” o “PROGRAM” desaparezca del visor. La reproducción de los temas se continúa en el orden original.

Para seleccionar el CD que desea

Presione una de las teclas DIRECT PLAY durante la reproducción aleatoria de 1 disco.

Consejos

• Es posible iniciar la reproducción aleatoria durante el modo de reproducción normal presionando PLAY MODE varias veces hasta que aparezca “SHUFFLE” en el visor.

• Para saltarse un tema, gire el mando Jog en el sentido de las agujas del reloj (o presione AMS

+ en el control remoto).

DIRECT PLAY

4 3

Mando Jog

2

1

Presione FUNCTION varias veces hasta que aparezca “CD” en el visor.

2

Presione PLAY MODE varias veces hasta que aparezca “SHUFFLE” en el visor.

3

Presione 1/ALL DISCS para elegir

“1 DISC” o “ALL DISCS”.

“All DISCS” reproduce aleatoriamente los temas de todos los discos compactos colocados en el reproductor. “1 DISC” reproduce aleatoriamente los temas del

CD que se encuentra en la posición de reproducción.

4

Presione

·.

Aparece “

J” y todos los temas se reproducen en orden aleatorio.

23

24

Programación de temas

–– Reproducción de programa

Es posible programar un máximo de 32 temas de todos los discos en el orden en que desee reproducirlos.

2

8 1 4 5

CHECK

CLEAR p

3,6

p

1

Coloque discos compactos y cierre la cubierta frontal

2

Presione FUNCTION varias veces hasta que aparezca “CD” en el visor.

3

Presione PLAY MODE varias veces hasta que aparezca “PROGRAM” en el visor.

4

Presione DISC SKIP para seleccionar un CD.

5

Gire el mando Jog hasta que aparezca el tema que desee en el visor.

Número de disco

Número de tema

DOLBY NR

OFF

DISC PROGRAM

Tiempo total de reproducción

6

Presione una vez PLAY MODE.

El tema seleccionado se programa.

Aparecen “STEP” y el orden de reproducción programado, seguidos del tiempo total de reproducción.

El último tema programado

DOLBY NR

OFF

DISC PROGRAM

Tiempo total de reproducción

7

Para programar más temas, repita los pasos 4-6.

No realice el paso 4 si va a seleccionar temas del mismo disco.

8

Presione

·.

Todos los temas se reproducen en el orden seleccionado.

Para cancelar la reproducción de programa

Presione PLAY MODE varias veces hasta que

“PROGRAM” o “SHUFFLE” desaparezca del visor.

Para

Comprobar el programa

Borrar el último tema seleccionado

Borrar un tema específico

Agregar un tema al programa

Borrar todo el programa

Presione

CHECK en el control remoto varias veces.

Después del último tema, aparece “CHECK

END”.

CLEAR en el control remoto en modo de parada.

CHECK en el control remoto varias veces hasta que se ilumine el número del tema que desea borrar y, a continuación, presione

CLEAR.

1 Presione DISC SKIP para seleccionar un

CD.

2 Gire el mando Jog para seleccionar un tema.

3 Presione PLAY

MODE.

p una vez en el modo de parada o dos veces durante la reproducción.

Consejos

• El programa que ha creado todavía permanece en la memoria del reproductor de discos compactos después de su reproducción. Presione · para volver a reproducir el mismo programa.

• Si aparece “--.--” en lugar del tiempo total de reproducción durante la programación, esto significa lo siguiente:

– Ha programado un número de tema superior a

20 o bien,

– El tiempo total de reproducción supera los 100 minutos.

Reproducción de discos compactos sin interrupción

–– Reproducción sin interrupción

Es posible reproducir discos compactos sin pausas entre temas.

1

2 3

1

Presione FUNCTION varias veces hasta que aparezca “CD” en el visor.

2

Presione NON-STOP para que se ilumine el indicador de este botón.

3

Presione

·.

Para cancelar la reproducción sin interrupción

Presione NON-STOP para que se apague el indicador de este botón.

25

La pletina de cintas

Grabación manual de cintas

Es posible grabar de discos compactos, cintas o la radio, como prefiera. Por ejemplo, puede grabar sólo las canciones que desee o comenzar la grabación desde la mitad de la cinta. El nivel de grabación se ajusta automáticamente.

2

5

Presione P en la pletina B.

Se inicia la grabación.

6

Inicie la reproducción de la fuente que desea grabar.

Para

Detener la grabación

Realizar una pausa en la grabación

Presione

p en la pletina B

P en la pletina B

Consejos

• Si desea grabar en la cara inversa, presione ª para que el indicador del botón ª (de la cara inversa) se ilumina verde.

• Si desea reducir el siseo de las señales de alta frecuencia y bajo nivel, presione DOLBY NR antes de realizar el paso 5 para que “DOLBY NR B” aparezca en el visor.

4

DOLBY

NR

ª p

5 1 3

1

Inserte una cinta virgen en la pletina

B.

2

Presione FUNCTION varias veces hasta que aparezca la fuente de la que desea grabar (p. ej., CD) en el visor.

3

Presione r REC.

La pletina B está preparada para la grabación y el indicador del botón ·

(de la cara frontal) se ilumina verde.

26

4

Presione DIRECTION varias veces para seleccionar A si desea grabar en una cara, o

ß (o RELAY) si desea grabar en las dos.

Grabación de discos compactos con especificación del orden de los temas

— Edición de programa

Es posible grabar temas de todos los discos compactos en el orden en que desee. Al programar, asegúrese de que los tiempos de reproducción para cada cara no superan la longitud de una cara de la cinta.

12 2 1113

p

3

p

9 1 5

EDIT

CHECK

6 4,7

1

Coloque discos compactos y cierre la cubierta frontal.

2

Inserte un cinta virgen en la pletina

B.

3

Presione FUNCTION varias veces hasta que aparezca “CD” en el visor.

4

Presione PLAY MODE varias veces hasta que aparezca “PROGRAM” en el visor.

5

Presione DISC SKIP para seleccionar un CD.

6

Gire el mando Jog hasta que aparezca el tema deseado en el visor.

Número de disco Número de tema

DOLBY NR

OFF

DISC PROGRAM

Tiempo total de reproducción

(incluido el tema seleccionado)

7

Presione PLAY MODE una vez.

El tema seleccionado se programa.

Aparecen “STEP” y el orden de reproducción programado, seguidos del tiempo total de reproducción.

El último tema programado

DOLBY NR

OFF

DISC PROGRAM

Tiempo total de reproducción

8

Repita los pasos 5-7 para programar más temas que desee grabar en la cara A.

No realice el paso 5 si va a seleccionar temas del mismo disco.

continúa

27

28

Grabación de discos compactos con especificación del orden de los temas (continuación)

9

Presione P para insertar una pausa al final de la cara A.

Aparece “P” en el visor y el tiempo de reproducción total se restaura a “0.00” en el visor.

10

Repita los pasos 5 a 7 para programar los temas que desea grabar en la cara B.

No realice el paso 5 si va a seleccionar temas del mismo disco.

11

Presione CD SYNC.

La pletina B está preparada para grabar, el reproductor de CD para la reproducción y el indicador de la tecla

· (de la cara frontal) se ilumina verde.

12

Presione DIRECTION varias veces para seleccionar A si desea grabar en una cara, o

ß (o RELAY) si desea grabar en las dos.

13

Presione P en la pletina B.

Se inicia la grabación.

Para detener la grabación

Presione p en la pletina B o en el reproductor de discos compactos.

Para comprobar el orden

Presione CHECK varias veces en el control remoto. Después del último tema, aparece

“CHECK END”.

Para cancelar la edición de programa

Presione PLAY MODE varias veces hasta que

“PROGRAM” o “SHUFFLE” desaparezca del visor.

Selección automática de la longitud de cinta

— Edición de la selección de cinta

Es posible comprobar la longitud de cinta más adecuada para la grabación de un CD.

Observe que no se puede utilizar la edición de selección de cinta para discos que contengan más de 20 temas.

/

Después de insertar un CD, presione EDIT una vez para que parpadee “EDIT”.

La longitud de cita necesaria para el CD que se encuentra en la posición de reproducción aparece seguido del tiempo total de reproducción para las caras A y B.

Nota

No es posible emplear esta función si está ajustado el modo de reproducción de programa. Después de borrar todo el programa (consulte “Para borrar todo el programa” en la página 25), realice el procedimiento anterior.

DJ mix

Reproducción en bucle de una parte determinada del disco compacto

— Bucle

Con la función de bucle, es posible repetir una parte de un CD durante la reproducción.

Esto le permite crear grabaciones originales.

Reproducción intermitente de una parte determinada del disco compacto

— Intermitencia

Con la función de intermitencia, es posible

“incluir de forma intermitente” el sonido del

CD durante la reproducción. Esto le permite crear grabaciones originales.

LOOP Mando Jog

/

Mantenga presionado LOOP durante la reproducción de la parte en la que desea iniciar la función de bucle y suéltelo para reanudar la reproducción normal.

Para ajustar la longitud del bucle

Gire el mando Jog mientras mantiene presionado LOOP (o presione MUSIC MENU

B/b mientras mantiene presionado LOOP en el control remoto) para seleccionar distintas longitudes de bucles.

LOOP FLASH Mando Jog

/

Mantenga presionado FLASH durante la reproducción en la parte en la que desea iniciar la función de intermitencia y suéltelo para reanudar la reproducción normal.

Para ajustar la longitud de la intermitencia

Gire el mando Jog mientras mantiene presionado FLASH (o presione MUSIC

MENU B/b mientras mantiene presionado

FLASH en el control remoto) para seleccionar distintas longitudes de intermitencias.

Para emplear simultáneamente las funciones LOOP y FLASH

Mantenga presionados LOOP y FLASH al mismo tiempo.

Nota

No es posible ajustar las longitudes de bucle y de intermitencia en modo de parada. Ajuste estas longitudes durante el modo de funcionamiento.

29

Ajuste de la onda del ecualizador

— Ajuste de onda

Con la función de ajuste de onda, puede variar automáticamente el ecualizador gráfico durante la recepción de una fuente. Este efecto se puede utilizar con cualquier fuente, pero no se puede grabar.

WAVE

30

Mando Jog

/

Mantenga presionado WAVE mientras escucha una fuente en la parte en la que desea iniciar la función de ajuste de onda y suéltelo para reanudar la reproducción normal.

Para ajustar la longitud de onda

Gire el mando Jog mientras mantiene presionado WAVE para seleccionar distintas longitudes de onda.

Ajuste del sonido

Ajuste del sonido

Es posible enfatizar los graves, crear un sonido más potente y escuchar con los auriculares.

GROOVE SUPER WOOFER

Para obtener un sonido potente

(GROOVE)

Presione GROOVE.

El volumen cambia al modo de potenciación, la curva del ecualizador cambia, el nivel de graves (SUPER WOOFER) cambia a “HIGH” y el indicador del botón GROOVE se ilumina.

Vuelva a presionar GROOVE para volver al volumen anterior.

Notas

• Se producirán distorsiones en el sonido al utilizar el sistema SUPER WOOFER con el ecualizador gráfico si los graves son demasiado fuertes. Ajuste lentamente los graves, escuchando al mismo tiempo la música para que pueda controlar el efecto del ajuste.

• Si desactiva GROOVE, se cancela la curva del ecualizador y el nivel de graves. Ajuste la ecualización para obtener el efecto que desee.

Para escuchar a través de los auriculares

Conecte los auriculares a la toma PHONES.

Los altavoces no emitirán sonido.

PHONES SUPER W MODE

Para enfatizar el sonido del altavoz de graves (SUPER WOOFER)

Presione SUPER WOOFER.

Cada vez que presione este botón, el indicador del nivel de Super woofer cambia de la siguiente manera:

SUPER WOOFER FLAT n LOW n HIGH

Para seleccionar el modo de enfatización de graves Super woofer

Presione SUPER W MODE mientras está activa la función Super woofer.

Cada vez que presione este botón, el indicador del modo Super woofer cambia de la siguiente manera:

MOVIE ˜ MUSIC

31

Selección del énfasis de sonido

El menú de énfasis de sonido le permite seleccionar las características del sonido en función de la música que escuche.

La función de archivo personal (consulte

“Creación de un archivo personal de énfasis de sonido (Archivo personal)”) le permite almacenar sus propios efectos.

SPECTRUM

ANALYZER EFFECT

1,2

Para cancelar el énfasis de sonido

Presione EFFECT (o MUSIC MENU ON/OFF en el control remoto) varias veces para que se apague el indicador del botón EFFECT.

Opciones del menú de música

Aparece “SUR ” si seleccionar un

énfasis de sonido con un efecto de sonido periférico.

Presione

GEQ V/v

GEQ B/b

Para seleccionar

MENU 1 MENU 2

ROCK

POP

JAZZ

DANCE

SALSA

MOVIE

GAME

NIGHT

PARTY

RELAX

Para cambiar la indicación del ecualizador

Cada vez que presione SPECTRUM

ANALYZER, la indicación del ecualizador cambia para mostrar una de las siguientes indicaciones.

32

1

Presione GEQ V/v (o MUSIC

MENU V/v en el control remoto) varias veces para seleccionar MENU

1 o MENU 2.

Consulte el cuadro “Opciones del menú de música” que se muestra más adelante.

En el visor aparece el último énfasis de sonido elegido en ese menú.

2

Presione GEQ B/b (o MUSIC

MENU B/b en el control remoto) varias veces para seleccionar el

énfasis de sonido que desee.

El nombre de dicho énfasis aparece en el visor.

63 250 1K 4K 16K(Hz)

Ajuste del énfasis de sonido

Es posible ajustar el énfasis de sonido con el ecualizador gráfico y el efecto de sonido periférico (Surround).

6 2 3,4

4

Presione GEQ V/v para ajustar el nivel.

DOLBY NR

OFF

ALL DISC S

63 250 1K 4K 16K(Hz)

5

Repita los pasos 3 y 4 para ajustar otros baudios de frecuencia.

6

Presione ENTER cuando haya terminado.

Nota

Si elige otro énfasis de sonido (que no sea “EFFECT

OFF”), el efecto de sonido ajustado se pierde. Para conservar el efecto de sonido ajustado para su uso en el futuro, almacénelo en un archivo personal

(consulte “Creación de un archivo personal de

énfasis de sonido”).

Ajuste del ecualizador gráfico

Es posible ajustar el sonido mediante el aumento o la disminución del nivel de gamas de frecuencias específicas.

Antes del funcionamiento, seleccione el

énfasis que desee para el sonido básico.

1

Seleccione el énfasis para el sonido básico.

(consulte “Selección del énfasis de sonido”)

2

Presione GEQ CONTROL.

La gama de frecuencias aparece y el valor de nivel parpadea en el visor.

3

Presione GEQ B/b varias veces para seleccionar una banda de frecuencias.

DOLBY NR

OFF

ALL DISC S

63 250 1K 4K 16K(Hz)

continúa

33

34

Ajuste del énfasis de sonido

(continúa)

Activación del efecto de sonido periférico

(Surround)

El menú de sonido periférico permite seleccionar las características de audio en función del sonido que escuche.

DSP

Ajuste del nivel DSP

DSP LEVEL

/ Presione DSP (o DSP MODE en el control remoto) hasta que el visualizador muestre el modo DSP que desee.

Cada vez que presione esta tecla, el menú cambiará de la siguiente forma:

DSP OFF: Desactiva el modo DSP

HALL: Reproduce la acústica de una sala de conciertos

THEATER: Reproduce la acústica de un cine

/ Presione DSP LEVEL en el control remoto para seleccionar el nivel

DSP.

Cada vez que presione esta tecla, el nivel cambiará de la siguiente forma:

LEVEL 1 n 2 n 3

Notas

• Si elige otros efectos de sonido, el de sonido periférico se cancelará. Para conservar el efecto, almacénelo en un archivo personal (consulte

“Creación de un archivo personal de énfasis de sonido”).

• Es posible ajustar el nivel DSP si el modo DSP está activado.

Creación de un archivo personal de

énfasis de sonido

— Archivo personal

Puede crear archivos personales de patrones de sonidos (efecto de sonido periférico

(Surround) y ecualizador gráfico) y almacenarlos en la memoria de la unidad.

Recupere posteriormente un patrón de sonido para reproducir una cinta, un CD o un programa de radio preferido. Es posible crear un máximo de cinco archivos de sonido.

Antes del funcionamiento, seleccione el

énfasis que desee para el sonido básico.

4 2 3

3

Presione GEQ B/b para seleccionar el número de archivo (P FILE) en el que va a almacenar el efecto de sonido.

4

Presione ENTER.

Los efectos de sonido ajustados se almacenan con el número de archivo seleccionado. Los ajustes previamente seleccionados en esta ubicación de la memoria se borrarán y se sustituirán por los nuevos ajustes.

Para recuperar el archivo personal

1 Presione GEQ V/v (o MUSIC MENU V/v en el control remoto) varias veces para que aparezca el último archivo personal seleccionado.

2 Presione GEQ B/b (o MUSIC MENU B/b en el control remoto) varias veces para seleccionar el archivo personal deseado.

1

Cree el efecto de sonido que desee, utilizando el ecualizador gráfico y el efecto de sonido periférico

(Surround) (consulte “Ajuste del

énfasis de sonido”).

2

Presione P FILE MEMORY.

El número del archivo personal aparece en el visor.

DOLBY NR

OFF

ALL DISC S

35

Sonido Dolby Pro

Logic Surround

Es posible disfrutar del sonido Dolby Pro

Logic Surround de programas de TV y vídeos codificados con Dolby Surround

(q). Finalice la instalación y los ajustes de los altavoces en primer lugar

(consulte “Paso 2: Instalación de los altavoces”).

1

Notas

• No es posible emplear el sonido Dolby Pro Logic

Surround y las funciones de menú de sonido periférico simultáneamente.

• Al grabar el sonido, desactive el sonido Dolby Pro

Logic Surround.

• El ajuste de énfasis de sonido se cancela al activar el sonido Dolby Pro Logic Surround.

36

1

Presione PRO LOGIC (o PRO

LOGIC ON/OFF en el control remoto) para que el indicador de la tecla PRO LOGIC se ilumine.

2

Reproduzca una fuente de programa.

Para desactivar el sonido Dolby

Pro Logic Surround

Presione PRO LOGIC (o PRO LOGIC ON/

OFF en el control remoto) para que el indicador de la tecla PRO LOGIC se apague.

Otras características

Karaoke

Puede cantar cualquier tema de una cinta o

CD estéreo bajando la voz del cantante. Para ello, necesita conectar un micrófono opcional.

1,5 4

Para

Reducir la voz del cantante de un CD o cinta

Reducir el canal izquierdo de un CD o cinta multiplex

Reducir el canal derecho de un CD o cinta multiplex

Seleccione

KARAOKE PON

MPX R

MPX L

4

Inicie la reproducción de la música y ajuste el volumen.

5

Gire MIC LEVEL para ajustar el volumen del micrófono.

Una vez finalizado el uso del karaoke

Gire MIC LEVEL a MIN y desconecte el micrófono de MIC, luego presione

KARAOKE PON/MPX varias veces hasta que “ h” desaparezca del visor.

2 3

1

Gire MIC LEVEL a MIN para bajar el nivel del micrófono.

2

Conecte un micrófono opcional a la toma MIC (MIC 1*).

Si utiliza dos micrófonos al mismo tiempo, conecte el otro a la toma MIC 2*.

(* Sólo LBT-XB8AVK)

3

Presione KARAOKE PON/MPX varias veces para obtener el efecto de karaoke deseado.

Cada vez que presione este botón, el visor cambia de la siguiente manera:

KARAOKE PON n MPX R n MPX L

EFFECT OFF (ON)

N

Aparece “ h” en el visor cuando el modo de karaoke está activado.

continúa

37

Karaoke (continuación)

Ajuste del eco del micrófono

(sólo LBT-XB8AVK)

ECHO LEVEL

Grabación y mezcla de sonidos

5 5 4

p

2 3

38

/

Gire ECHO LEVEL para ajustar el efecto de eco.

Para cancelar el eco

Gire ECHO LEVEL a MIN.

Ajuste del tono

(sólo LBT-XB8AVK)

n/˜

/

Presione

˜ o n.

Es posible incrementar o reducir el ajuste del tono en intervalos de 13 semitonos

(–3,0 a 3,0).

1

Prepare el micrófono y el efecto de karaoke. A continuación, inserte una cinta virgen en la pletina B.

2

Presione FUNCTION varias veces para seleccionar la fuente que desee y ajústela al modo de pausa.

3

Presione r REC.

4

Presione P.

5

Presione · para iniciar la reproducción del CD (o la cinta en la pletina A).

Se inicia la reproducción.

Comience a cantar al ritmo de la música.

Para detener la grabación

Presione p en la pletina B.

Consejos

• Si se produce realimentación acústica (silbidos), aleje el micrófono de los altavoces o cambie la dirección del micrófono.

• Si desea grabar sólo la voz del micrófono, puede hacerlo seleccionando la fuente de CD, sin reproducir un disco compacto.

Notas

• Si presiona EFFECT o selecciona un efecto de sonido, se cancelará el modo de karaoke.

• El sonido instrumental puede reducirse así como la voz del cantante si el sonido fuente se grabó en modo monofónico.

• No es posible reducir la voz del cantante si:

— sólo se tocan varios instrumentos

— se canta a dúo

— el coro o los ecos de la fuente son muy potentes

— la voz del cantante se desvía del centro

— la voz de la fuente canta notas de tenor o soprano alto.

Desconexión automática de la unidad

— Desconexión automática

Es posible ajustar la unidad para que se desconecte a una hora programada y poder quedarse dormido escuchando música. Puede programar el tiempo restante en incrementos de 10 minutos.

SLEEP

/

Presione SLEEP.

Cada vez que presione este botón, la indicación de minutos (el tiempo restante) cambia de la siguiente manera:

AUTO n 90min n 80min n 70min

OFF N 10min ....... 50min N 60min

Si selecciona AUTO

La alimentación se desconecta al finalizar la reproducción del CD o la cinta actual

(máximo de 100 minutos). También se desconecta la alimentación si detiene manualmente la reproducción del CD o la cinta.

Para comprobar el tiempo restante

Presione SLEEP una vez.

Para cambiar el tiempo restante

Presione SLEEP varias veces para seleccionar el tiempo restante que desee.

Para cancelar la desconexión automática

Presione SLEEP varias veces hasta que aparezca “SLEEP OFF” en el visor.

39

Conexión automática de la unidad

— Conexión automática

Puede despertarse con música a una hora programada cada día. Asegúrese de que ha ajustado el reloj (consulte “Paso 3: Ajuste del reloj”).

9 3

4,5,6,7,8

4

Presione TUNING +/– para seleccionar DAILY 1 o DAILY 2, luego presione ENTER/NEXT.

Aparece “ON” y la indicación de hora parpadea en el visor.

1

DOLBY NR

OFF

ALL DISC S

DAILY 1/DAILY 2

2

1

Prepare la fuente de sonido que desea reproducir.

• CD: Inserte un CD. Para comenzar desde un tema determinado, cree un programa (consulte “Programación de temas”).

• Cinta: Inserte una cinta con la cara que desea reproducir hacia afuera.

• Radio: Sintonice la emisora programada que desee (consulte

“Paso 4: Programación de emisoras de radio”).

2

Gire VOLUME para ajustar el volumen.

40

3

Presione t/CLOCK SET.

Aparece “SET” y “DAILY 1” parpadea en el visor.

5

Ajuste la hora para iniciar la reproducción.

Presione TUNING +/– para ajustar la hora, luego presione ENTER/NEXT.

La indicación de los minutos parpadea.

1

DOLBY NR

OFF

ALL DISC S

Presione TUNING +/– para ajustar los minutos, luego presione ENTER/NEXT.

La indicación de hora vuelve a parpadear.

6

Ajuste la hora a la que desea detener la reproducción utilizando el procedimiento anterior.

7

Presione TUNING +/– hasta que aparezca la fuente de sonido que desee.

La indicación cambia de la siguiente manera:

TUNER n CD PLAY n TAPE PLAY

8

Presione ENTER/NEXT.

La hora de inicio, la hora de finalización y la fuente de sonido aparecen sucesivamente, volviendo después el visor a su posición inicial.

9

Desconecte la alimentación.

Para comprobar los ajustes

1 Presione el botón del temporizador que haya ajustado, DAILY 1 o DAILY 2.

2 Aparece “TIMER OFF” en el visor.

3 Vuelva a presionar DAILY 1 o DAILY 2.

Para cancelar la conexión automática

1 Presione el botón del temporizador que haya ajustado, DAILY 1 o DAILY 2.

2 Aparece “TIMER OFF” en el visor.

Notas

• El sistema se activa 15 segundos antes de la hora programada.

• No es posible ajustar DAILY 1 y DAILY 2 a la misma hora.

• No es posible ajustar el temporizador si las horas de inicio y finalización son las mismas.

• Si ajusta la función de desconexión automática, la función de conexión automática no se activará hasta que el sistema se apague mediante aquella función.

• No es posible ajustar al mismo tiempo la función de conexión automática y la grabación con temporizador.

Grabación con temporizador de programas de radio

Para programar el temporizador para grabar, primero debe programar la emisora de radio

(consulte “Paso 4: Programación de emisoras de radio”) y ajustar el reloj (consulte “Paso 3:

Ajuste del reloj”).

2 7

REC

6 3,4,5

1

Sintonice la emisora de radio programada (consulte “Recepción de la radio”).

2

Presione t/CLOCK SET.

Aparece “SET” y “DAILY 1” parpadea en el visor.

3

Presione TUNING +/– para seleccionar REC y, a continuación, presione ENTER/NEXT.

Aparece “ON” y la indicación de hora parpadea en el visor.

REC

DOLBY NR

OFF

ALL DISC S

continúa

41

42

Grabación con temporizador de programas de radio (continuación)

4

Ajuste la hora a la que desea iniciar la grabación.

Presione TUNING +/– para ajustar la hora y, a continuación, presione

ENTER/NEXT.

La indicación de minutos comienza a parpadear.

REC

DOLBY NR

OFF

ALL DISC S

Presione TUNING +/– para ajustar los minutos, luego presione ENTER/NEXT.

La indicación de hora vuelve a parpadear.

5

Ajuste la hora a la que desea detener la grabación utilizando el procedimiento anterior.

La hora de inicio, la hora de finalización, la fuente de grabación y la emisora programada aparecen sucesivamente, volviendo después el visor a su posición inicial.

6

Inserte una cinta virgen en la pletina

B.

7

Desconecte la alimentación.

Cuando se inicie la grabación, el nivel de volumen se ajusta al mínimo.

Para comprobar los ajustes

1 Presione REC.

2 Aparece “TIMER OFF” en el visor.

3 Vuelva a presionar REC.

Para cambiar los ajustes, comience el procedimiento a partir del paso 1.

Para cancelar el temporizador

1 Presione REC.

2 Aparece “TIMER OFF” en el visor.

Notas

• El sistema se activa 15 segundos antes de la hora programada.

• La grabación no se iniciará si la alimentación del sistema se encuentra activada a la hora programada.

• No es posible ajustar el temporizador si las horas de inicio y finalización son las mismas.

• Al ajustar la función de desconexión automática, la grabación con temporizador no se iniciará hasta que dicha función desactive el sistema.

• No es posible ajustar al mismo tiempo la función de conexión automática y el temporizador de grabación.

• La grabación se inicia a partir de la cara frontal.

Información complementaria

Precauciones

Tensión de funcionamiento

Antes de poner en funcionamiento la unidad, compruebe que la tensión de funcionamiento del sistema coincide con la del suministro eléctrico local.

Seguridad

• La unidad no estará desconectada de la fuente de alimentación de CA (toma de corriente) mientras esté conectada a la toma mural, aunque la haya apagado.

• Si no va a utilizar la unidad durante mucho tiempo, desenchúfela de la toma mural (toma de corriente). Para desconectar el cable de alimentación, tire del enchufe: nunca del propio cable.

• Si cae algún objeto sólido o se vierte líquido sobre algún componente, desenchufe el sistema estéreo y haga que personal especializado revise dicho componente antes de volver a utilizarlo.

• Si es preciso sustituir el cable de alimentación de

CA, hágalo únicamente en un establecimiento de servicio técnico especializado.

Instalación

• Instale el sistema estéreo en un lugar con suficiente ventilación para evitar el recalentamiento interno.

• No instale la unidad en posición inclinada.

• No instale la unidad en lugares:

— Extremadamente cálidos o fríos

— Polvorientos o sucios

— Muy húmedos

— Expuestos a vibraciones

— Expuestos a la luz solar directa

Funcionamiento

• Si traslada el sistema directamente de un lugar frío a otro cálido, o si lo instala en una habitación muy húmeda, puede condensarse humedad en la lente interna del reproductor de discos compactos. Si esto ocurre, dicho reproductor no funcionará correctamente. Extraiga el disco y deje el sistema encendido durante una hora aproximadamente hasta que la humedad se evapore.

• Extraiga los discos si va a mover el sistema.

Si desea realizar alguna consulta o solucionar algún problema referentes al sistema estéreo, póngase en contacto con el proveedor Sony más próximo.

Notas sobre los discos compactos

• Ante de reproducir un CD, límpielo con un paño desde el centro hacia los bordes.

• No emplee disolventes como bencina, diluyentes, productos de limpieza disponibles en el mercado ni aerosoles antiestáticos para discos de vinilo.

• No exponga el CD a la luz solar directa o a fuentes de calor, como conductos de aire caliente, ni lo deje en un automóvil aparcado al sol.

Para limpiar la unidad

Utilice un paño suave ligeramente humedecido en una solución detergente poco concentrada.

Para proteger una cinta permanentemente

Para evitar la grabación accidental de cintas, rompa la lengüeta de seguridad del cassette de la cara A o

B como muestra la ilustración. Si más adelante desea volver a utilizar la cinta para realizar grabaciones, cubra los orificios de la lengüeta con cinta adhesiva.

Si utiliza una cinta de cromo (TYPE II) o de metal

(TYPE IV), tenga cuidado de no cubrir los orificios de detección que permiten al reproductor de cintas detectar automáticamente el tipo de cinta.

Orificios de detección

Antes de colocar una cinta en la pletina de cintas

Enrolle bien toda la cinta. De lo contrario, se podría atascar dentro de la pletina de cintas y dañarse.

Si la duración de la cinta es superior a 90 minutos

La cinta es muy elástica. No cambie demasiado a menudo las funciones de reproducción, parada, rebobinado rápido, etc. La cinta puede atascarse en la pletina de cintas.

Para limpiar los cabezales

Limpie los cabezales de la cinta después de 10 horas de uso. Si los cabezales están sucios:

— el sonido se distorsiona

— el nivel de sonido desciende

— el sonido no se percibe

— la cinta no se borra por completo

— la cinta no se graba

Asegúrese de limpiar los cabezales de cinta antes de iniciar una grabación importante o después de reproducir una cinta vieja. Utilice un cassette para limpieza en seco on con agua, que se vende por separado. Para más información, consulte las instrucciones de dicho cassette.

Para desmagnetizar los cabezales de cinta

Desmagnetice cada 20 o 30 horas de uso los cabezales de cinta y los componentes metálicos que entran en contacto con la cinta. Para ello, utilice un cassette de desmagnetización, que se vende por separado. Para más información, consulte las instrucciones de dicho cassette.

43

44

Guía de solución de problemas

Si surge algún problema al utilizar el sistema estéreo, consulte la siguiente lista de comprobaciones.

En primer lugar, compruebe que ha conectado firmemente el cable de alimentación y que los altavoces están conectados firme y correctamente.

Si el problema no se soluciona después de realizar las siguientes comprobaciones, póngase en contacto con el proveedor Sony más próximo.

Generales

El visor comienza a parpadear nada más conectar el cable de alimentación, aunque no está conectada la alimentación (modo de demostración).

•Presione DISPLAY/DEMO con la alimentación desconectada.

El modo de demostración aparece automáticamente la primera vez que conecta el cable de alimentación o si se ha producido un corte de suministro eléctrico durante un periodo superior a medio día.

En este caso, restaure lo siguiente:

— Ajustes del reloj (consulte “Paso 3:

Ajuste del reloj”).

— Presione DISPLAY/DEMO cuando la alimentación del sistema esté desactivada.

Ausencia de sonido.

•Gire VOLUME en el sentido de las agujas del reloj.

•Ha conectado los auriculares.

•Inserte sólo la parte con rayas del cable del altavoz en la toma SPEAKER. Si inserta la parte de vinilo de este cable,

ésta interferirá con la conexión del altavoz.

Ausencia de sonido del micrófono.

•Gire VOLUME o MIC LEVEL para ajustar el volumen del micrófono.

•Asegúrese de que el micrófono está conectado correctamente a la toma MIC.

Se producen ruidos o zumbidos intensos.

•El televisor o la videograbadora están demasiado cerca del sistema estéreo.

Aleje éste de dichos aparatos.

“12:00 AM” parpadea en el visor.

•Se ha producido un corte de suministro eléctrico. Vuelva a ajustar el reloj y el temporizador.

El temporizador no funciona.

•Ajuste correctamente el reloj.

DAILY 1, DAILY 2 y REC no aparecen al presionar

t/CLOCK SET.

•Ajuste correctamente el temporizador.

•Ajuste el reloj.

El control remoto no funciona.

•Hay un obstáculo que impide la comunicación entre el control remoto y la unidad.

•El control remoto no está apuntando en la dirección del sensor de la unidad.

•Las pilas se han agotado. Sustitúyalas por unas nuevas.

Hay realimentación acústica.

•Disminuya el nivel de volumen.

•Aleje el micrófono de los altavoces o cambie la dirección del micrófono.

Persisten las irregularidades de color en la pantalla de TV.

•Apague el aparato de TV una vez y, a continuación, enciéndalo transcurridos de

15 a 30 minutos. Si la irregularidad del color aún persiste, aleje los altavoces del aparato de TV.

Altavoces

El sonido sólo se emite por un canal o el volumen de los canales izquierdo y derecho se desequilibra.

•Compruebe las conexiones de los altavoces y la ubicación de éstos.

Los altavoces no emiten sonido, excepto el central.

•La fuente que reproduce es monofónica.

Presione PRO LOGIC para desactivar el modo Pro Logic.

El altavoz central no emite sonido.

•Ajuste CENTER LEVEL en el nivel adecuado.

Los altavoces posteriores no emiten sonido.

• Ajuste REAR LEVEL en el nivel adecuado.

•El software que reproduce dispone de efectos de sonido limitados. Compruebe el volumen con el tono de prueba.

Reproductor de discos compactos

La bandeja de discos compactos no gira.

•Hay un CD que no está colocado correctamente.

El CD no se reproduce.

•El CD no está colocado bien en la bandeja.

•El CD está sucio.

•Ha insertado el CD con el lado de la etiqueta hacia abajo.

•Se ha condensado humedad. Extraiga el

CD y deje el sistema encendido durante una hora aproximadamente hasta que la humedad se evapore.

La reproducción no se inicia a partir del primer tema.

•El reproductor se encuentra en el modo de reproducción aleatoria o de programa.

Presione PLAY MODE varias veces hasta que desaparezcan “PROGRAM” o

“SHUFFLE” del visor.

Pletina de cintas

La cinta no se graba.

•No hay ninguna cinta en el portacassettes.

•El cassette está desprovisto de lengüeta de seguridad (consulte la página 43).

•La cinta ha llegado al final.

La cinta no se graba ni se reproduce o el nivel de sonido desciende.

•Los cabezales están sucios. Límpielos

(consulte la página 43).

•Se han acumulado depósitos magnéticos en los cabezales de grabación/ reproducción. Desmagnetícelos (consulte la página 43).

La cinta no se borra por completo.

•Se han acumulado depósitos magnéticos en los cabezales de grabación/ reproducción. Desmagnetícelos (consulte la página 43).

El nivel de fluctuación o trémolo es excesivo o el sonido no se percibe.

•Los cabrestantes o los rodillos de apriete están sucios. Límpielos (consulte la página 43).

El ruido aumenta o las altas frecuencias se borran.

•Se han acumulado depósitos magnéticos en los cabezales de grabación/ reproducción. Desmagnetícelos (consulte la página 43).

Sintonizador

Se producen ruidos o zumbidos intensos

(“TUNED” o “STEREO” parpadea en el visor).

•Ajuste la antena.

•La señal es demasiado débil. Conecte una antena exterior.

No puede recibirse en estéreo un programa de FM en estéreo.

•Presione STEREO/MONO de forma que

“STEREO” aparezca en el visor.

Si se producen otros problemas que no sean los descritos anteriormente, restaure la unidad de la siguiente manera:

1 Desconecte el cable de alimentación.

2 Vuelva a conectarlo.

3 Presione al mismo tiempo SPECTRUM

ANALYZER, ENTER y DISC 1.

45

Especificaciones

46

Sección del amplificador

Música a pleno rendimiento

1.500 vatios

Potencia de salida RMS continua

FRONT SPEAKER: 100 + 100 vatios

(8 ohmios a 1 kHz, 10% distorsión armónica total)

CENTER SPEAKER:

REAR SPEAKER:

25 vatios

(8 ohmios a 1kHz, 10% distorsión armónica total)

12,5 + 12,5 vatios

(16 ohmios a 1kHz, 10% distorsión armónica total)

Entradas

PHONO IN (tomas fono):

Sensibilidad 3 mV, impedancia 47 kilohmios

VIDEO (AUDIO) IN (tomas fono):

Sensibilidad 250 mV, impedancia 47 kilohmios

MIX MIC (toma de entrada de línea):

Sensibilidad 1 mV, impedancia 10 kilohmios

Salidas

PHONES (toma de entrada de línea estéreo): acepta auriculares de 8 ohmios o más.

FRONT SPEAKER: acepta impedancia de 8 a

16 ohmios

SURROUND SPEAKER CENTER: acepta impedancia de 8 a

16 ohmios

SURROUND SPEAKER REAR: acepta impedancia de 16 ohmios

Sección del reproductor de discos compactos

Sistema

Láser

Salida del láser

Sistema de audio digital de discos compactos

Láser semiconductor

(

λ

= 780 nm)

Duración de la emisión: continua

Máx. 44,6

µ

F*

* Esta salida es el valor medido a una distancia de 200 mm de la superficie de la lente del objetivo del bloque captador óptico con una

Longitud de onda apertura de 7 mm.

780 – 790 nm

Respuesta de frecuencia 2 Hz – 20 kHz (±0,5 dB)

Relación señal/ruido

Gama dinámica

Más de 90 dB

Más de 90 dB

Sección del reproductor de cintas

Sistema de grabación 4 pistas y 2 canales, estéreo

Respuesta de frecuencia 60 – 13.000 Hz (±3 dB),

(DOLBY NR OFF) con cassettes TYPE I de

Sony

60 – 14.000 Hz (±3 dB), con cassettes TYPE II de

Sony

Fluctuación y trémolo ±0,15% W. Peak (IEC)

0,1% W. RMS (NAB)

±0,2% W. Peak (DIN)

Sección del sintonizador

Sintonizador superheterodino de FM/AM, FM estéreo

Sección del sintonizador de FM

Gama de sintonización 87,5 – 108,0 MHz

(intervalo de 50 kHz)

Antena

Terminales de antena

Antena de cable de FM

75 ohmios desbalanceado

Frecuencia intermedia 10,7 MHz

Sección del sintonizador de AM

Gama de sintonización

Modelo para México:

Otros modelos:

Antena

Frecuencia intermedia

530 – 1.710 kHz

(con el intervalo de sintonización ajustado a

10 kHz)

531 – 1.710 kHz

(con el intervalo de sintonización ajustado a 9 kHz)

531 – 1.602 kHz

(con intervalo de sintonización ajustado a

9 kHz)

530 – 1.710 kHz

(con intervalo de sintonización ajustado a

10 kHz)

Antena cerrada de AM, terminales de antena externa

450 kHz

Altavoz

SS-XB8V

Sistema de altavoz

Unidades de altavoz

Altavoz potenciador de graves:

17 cm de diám., tipo cónico

Altavoz de graves:

4 vías, 4 unidades, SAW, tipo protegido magnéticamente*

Altavoz de agudos:

17 cm de diám., tipo cónico

6 cm de diám., tipo cónico

Altavoz de superagudos: 2 cm de diám., tipo cúpula

Impedancia de régimen 8 ohmios

Dimensiones (an/al/prf) Aprox. 285

×

590

×

450 mm

Masa Aprox. 16,0 kg netos por altavoz

SS-CN120

Sistema de altavoz Gama completa, reflejo de graves, protección magnética

10 cm de diám., tipo Unidad de altavoz cónico

Impedancia de régimen 8 ohmios

Dimensiones (an/al/prf) Aprox. 345

×

116

×

185

Masa mm

Aprox. 1,8 kg neto por altavoz

SS-SR120

Sistema de altavoz

Unidad de altavoz

Gama completa, reflejo de graves

10 cm de diám., tipo cónico

Impedancia de régimen 16 ohmios

Dimensiones (an/al/prf) Aprox. 175

×

127

×

185

Masa mm

Aprox. 1,3 kg neto por altavoz

Generales

Requisitos de alimentación

Modelo para México: 120 V CA, 50/60 Hz

Modelos para Malasia y Australia:

220 – 240 V CA, 50/60 Hz

Otros modelos: 110 – 120 V o 220 – 240 V

CA, 50/60 Hz ajustables con el selector de tensión

Consumo de energía 240 vatios

Dimensiones (an/al/prf) Aprox. 355

×

425

×

435 mm componentes y controles salientes incluidos

Masa

(LBT-XB8AV)

(LBT-XB8AVK)

Aprox. 12,8 kg

Aprox. 12,9 kg

Accesorios suministrados Antena cerrada de AM

(1)

Control remoto

RM-SE2AV (1)

Pilas Sony SUM-3 (NS)

(2)

Antena de cable de FM

(1)

Cables de altavoz (5)

Patas de altavoz central

(4)

Diseño y especificaciones sujetos a cambio sin previo aviso.

47

Indice alfabético

A, B

Ajuste

énfasis de sonido 33 sonido 31 volumen 15, 17, 20 volumen de los altavoces 8

Ajuste de la hora 9

Ajuste de onda 30

Ajuste del reloj 9

Ajuste del sonido 31

Altavoces 5, 6

Antenas 5, 13

Archivo personal 35 discos compactos con especificación del orden de los temas 27 grabación con temporizador 41 manual de una cinta 26 otra cinta 21 programa de radio 18 selección automática de la longitud de cinta 28

Grabación sincronizada de discos compactos 16

I, J

Intervalo de sintonización 11

C

Conexión alimentación 5 antenas 5, 13 componentes opcionales 12 unidad 4

Conexión automática 40

Copia 21

K, L

Karaoke 37 ajustar el eco del micrófono (sólo

LBT-XB8AVK) 38 ajustar el tono (sólo

LBT-XB8AVK) 38 cantar con un CD o una cinta multiplex (MPX R/

MPX L) 37 reducir los sonidos vocales (KARAOKE

PON) 37

D

Desconexión automática 39

Dolby Pro Logic Surround 6,

36

DSP 34

M, N, O

Menú de sonido periférico 34

Mezcla de sonidos 38

Micrófono mezcla 38

E, F

P, Q

Edición de programa 27

Edición de selección de cinta 28

Efecto de sonido periférico

(Surround) 32

Pilas 6

Plato giradiscos 12

Programación de emisoras de radio 10

Protección de las grabaciones 43

Emisoras de radio programación 10 sintonización 17

Enfasis de sonido 32, 33

R

G, H

Grabación

CD 16

48

Sony Corporation Printed in Indonesia

Reproducción

CD 14 cinta 19 emisora de radio programada 17 sin interrupción 25 temas de forma repetida

(Reproducción repetida) 22 temas en orden aleatorio

(Reproducción aleatoria) 23 temas en un orden determinado

(Reproducción de programa) 24

Reproducción aleatoria 23

Reproducción con un solo toque 15, 17, 20

Reproducción de programa 24

Reproducción en bucle 29

Reproducción intermitente 29

Reproducción normal 14

Reproducción repetida 22

Reproducción sin interrupción 25

Reproductor de discos compactos 14, 22

Restauración del sistema 45

S

Selección automática de fuente 15, 17, 20

Sintonización programada 17

Sintonizador 10, 17, 18

Solución de problemas 44

T, U

Temporizador conexión automática de la unidad 40 desconexión automática de la unidad 39 grabación con temporizador 41

Tono de prueba 8

V, W, X, Y, Z

Visor 5, 22, 32

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
