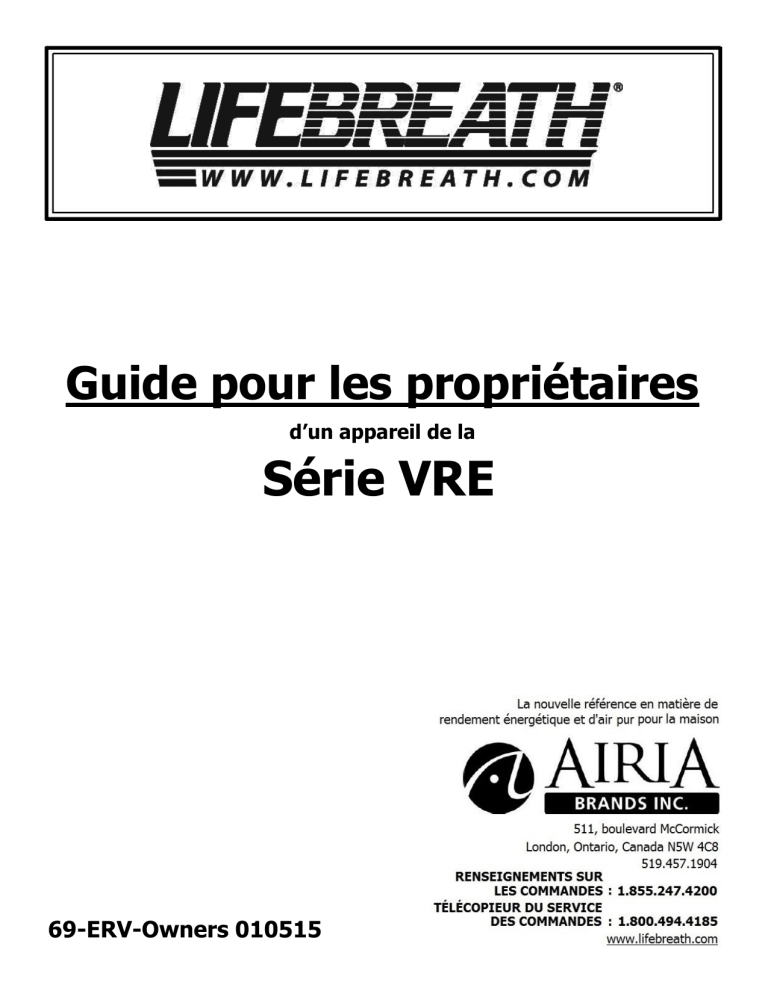

Guide pour les propriétaires
d’un appareil de la
Série VRE
69-ERV-Owners 010515
Table des matières
Renseignements pour le propriétaire au sujet de l'entrepreneur ................................................... 2
Introduction ..............................................................................................................................3
Réglages variables pour la ventilation ........................................................................................ 4
Fonctionnement du déshumidistat .............................................................................................. 5
Commande numérique Lifestyle ..................................................................................................6
Commande programmable Lifestyle ............................................................................................7
Minuteries .................................................................................................................................8
Entretien courant ...................................................................................................................... 9
Dépannage ............................................................................................................................. 10
Garantie ................................................................................................................................. 11
Renseignements pour le propriétaire
Renseignements au sujet du
concessionnaire et de l'entrepreneur
Modèle ___________________________________ Concessionnaire ________________________
Numéro de série ___________________________ Installateur ____________________________
Téléphone/Contact
____________
Date d'installation ______________________
Pour enregistrer la garantie de votre VRE, visitez le site www.lifebreath.com
Si vous avez besoin d'informations au sujet de la garantie, veuillez communiquer avec Airia Brands Inc.
511, boulevard McCormick London (Ontario) N5W 4C8
Téléphone : 1-855-247-4200 Télécopieur : 1-800-494-4185
2
Introduction
Les maisons hermétiques conformes aux mesures d’économies d’énergie et la préoccupation
accrue des propriétaires en matière de santé et de qualité de l’air qu’ils respirent, tant à
l’intérieur qu’à l’extérieur de leurs maisons, font du ventilateur récupérateur d’énergie (VRE)
Lifebreath un allié des plus précieux.
Cet appareil à haute efficacité fonctionne comme les poumons de votre maison en évacuant
l’air vicié à l’extérieur et en le remplaçant par de l’air pur et frais. Sans échangeur, l’air de
l’intérieur de votre maison devient stagnant et pollué à mesure que les activités quotidiennes
le contaminent, ce qui le rend malsain pour tous les occupants.
Le noyau qui se trouve au cœur du VRE Lifebreath récupère la plus grande partie de
l’énergie contenue dans l’air évacué pour la transférer à l’air neuf. Cette énergie, que vous
avez déjà payée pour chauffer ou rafraîchir votre maison, sert donc selon les saisons à
réchauffer ou rafraîchir l’air neuf, ce qui engendre des économies appréciables pour vous.
Puisque le noyau de récupération d’énergie Lifebreath est conçu pour permettre à la seule
vapeur d’eau de passer d’un flux d’air à l’autre, une partie de l’humidité peut être retenue à
l’intérieur de votre maison durant les mois plus secs d’hiver et une partie importante de
l’humidité de l’extérieur sera refoulée durant la saison de climatisation.
3
Choix du taux de ventilation qui vous convient
Les modes et les vitesses de fonctionnement servent à bien régler votre niveau de renouvellement
d'air à l'intérieur. Afin de mieux évaluer la ventilation idéale qui convient à votre résidence et à vos
goûts personnels, vous devrez d'abord essayer les divers niveaux qui sont offerts.
I. Ventilation continue (recommandé)
Ce mode assure une ventilation ininterrompue à l'intérieur de la maison. Vous pourriez, par
exemple, choisir la ventilation continue à basse vitesse pour une situation normale, puis passer
à une vitesse accrue si les gens sont très actifs (cuisson, douches, etc.).
II. 20 minutes, 40 minutes d'attente (avec la commande DX)
Ce mode de fonctionnement garantit 20 minutes de ventilation par heure. Vous pourriez, par
exemple, utiliser ce mode de ventilation à basse vitesse si le niveau d'activité dans votre
résidence est relativement faible ou si la maison n'est pas habitée.
III. 20 minutes, 40 minutes de recirculation (sur certains modèles)
Ce mode de fonctionnement donne 20 minutes de ventilation avec de l'air neuf et 40 minutes
d'air recirculé, c'est-à-dire recyclé. Toutefois, ce mode n'est pas disponible si votre VRE est
raccordé à un système à air pulsé.
IV. Recirculation continue (sur certains modèles)
Ce mode fait recirculer l'air intérieur par le mode de ventilation sur demande.
Remarque
• À cause de notre programme continu de recherches et de perfectionnement des produits, les caractéristiques, les
puissances nominales et les dimensions peuvent être modifiées sans préavis.
Attention
• Avant d'effectuer tout travail de réparation ou d'entretien, vous devez débrancher l'appareil pour couper
l'alimentation électrique.
• Pour éliminer les risques de choc électrique, il est extrêmement important de confirmer la polarité de la ligne
d'énergie qui est commutée par l'interrupteur (sectionneur) de sécurité. Le fil sous tension (noir) est la ligne qui doit
être commutée. Pour confirmer que la polarité est appropriée, servez-vous d'un voltmètre ou d'une lampe de
vérification afin de vous assurer que, lorsque la porte est ouverte, le courant électrique est vraiment coupé au delà
de l'interrupteur. Vérifiez entre ce point et la prise de terre (sur l'armoire). Il faut procéder à ce genre de vérification
car il arrive parfois que des habitations soient câblées incorrectement. Vous devez toujours vous assurer que
l'appareil est bien mis à la terre.
4
Fonctionnement du déshumidistat
Les VRE ne sont pas des déshumidificateurs, mais peuvent procurer un effet de déshumidification
sur l'air de ventilation seulement. Cela dépend principalement du climat, du système de chauffage/
refroidissement de la maison et du mode de vie des occupants.
REMARQUE : l’effet de déshumidification ne survient pas quand la température extérieure est
supérieure à 15 °C (59 °F). Par conséquent, cette fonction se trouve alors désactivée
automatiquement.
Dans les climats nordiques, l’intérieur des maisons peut contenir des niveaux élevés d'humidité
pendant la saison de chauffage, ce qui peut devenir un problème dans les constructions étanches et
bien isolées. Une condensation excessive sur les fenêtres est une indication de la piètre qualité de
l'air intérieur. Il peut en résulter la formation de moisissures et la dégradation éventuelle de la
structure même du bâtiment.
Votre VRE peut abaisser le niveau d'humidité intérieure quand l'air extérieur est plus sec que l'air
intérieur. Cette condition survient habituellement au cours de la saison de chauffage, lorsque la
température extérieure est inférieure à 15 °C (59 °F).
La commande numérique Lifestyle (fournie avec l'appareil) contient un humidistat réglable qui,
lorsque enclenché, fait passer le VRE en haute vitesse. Une fois le niveau d’humidité intérieure
réduit au niveau souhaité, le VRE revient à sa vitesse ou au réglage précédent.
Nous conseillons de faire fonctionner le VRE pendant quelques jours sans recourir à la fonction de
déshumidification pour vérifier si un effet de déshumidification supplémentaire est nécessaire.
Déshumidistat fonctionne en % HR (humidité relative), 80 étant élevé et 20, faible. Réglez
l’humidistat à 80 % pour le désactiver. Si, après quelques jours d'hiver, il faut plus de
déshumidification (la maison est encore trop humide), réglez déshumidistat à un niveau plus bas. Le
niveau d’humidité confortable se situe habituellement entre 30 et 60 % HR.
Remarques au sujet du déshumidistat
• La fonction déshumidistat est automatiquement désactivée sur la commande principale lorsque la température
extérieure dépasse 15ºC (59ºF) pendant une période de 24 heures. Toutes les autres fonctions et caractéristiques du
VRE marchent normalement pendant que la fonction déshumidistat est désactivée.
• La fonction déshumidistat sera automatiquement réactivée si la température extérieure descend au-dessous de
15ºC (59ºF) pendant une période de 24 heures ou bien si le VRE est rajusté (c'est-à-dire débranché durant 30
secondes).
5
La commande de ventilation numérique Lifestyle 99-BC01
(Elle n'est pas fournie avec les modèle 130ERVR
La commande de ventilation Lifestyle fournie avec votre appareil offre les modes de
fonctionnement suivants : marche/arrêt (On/Off), haute vitesse / basse vitesse plus un
humidistat électronique.
Principales caractéristiques
• Deux (2) vitesses pour le ventilateur rotatif
• Déshumidistat électronique
• Carte d'instructions insérée dans la
commande
• Conception mince
• Se raccorde avec un câble à trois fils à
basse tension de calibre 20
Carte
d'instructions
Voyant
indicateur
de marche
Mise en marche de la commande
Enfoncez et relâchez le bouton de
marche-arrêt (ON/OFF). Le “voyant indicateur
de marche” s'allume à ce moment-là.
Réglage de la vitesse de ventilation
L'appareil fonctionne normalement à sa basse
vitesse. Pour actionner la ventilation à haute
vitesse, vous devez enfoncer et relâcher le
bouton de vitesse (SPEED). À ce moment-là,
la “diode électroluminescente indicatrice de
haute vitesse” (HIGH) s'alllume.
DEL indicatrices
du déshumidistat
DEL indicatrice
de haute vitesse
Bouton de
haute/basse
vitesse
Bouton de
marche/arrêt
Caractéristiques du déshumidistat
Voir la section « déshumidistat et contrôle de l’humidité » à la page 5.
Attention
• Vous ne pouvez installer qu'une seule commande principale pour votre système.
• La fonction recirculation n'est pas disponible pour tous les modèles.
• Les minuteries ne fonctionnent pas lorsque l'appareil est en mode d'arrêt (OFF), à moins qu'une minuterie ait été
spécifiquement installée pour cette fonction. (Consultez le Guide d'installation en ce qui a trait aux autres options.)
• Posez un cavalier entre les bornes 2 (ON=marche) et 3 (RED=rouge) sur le bloc de connexions du VRE afin de
configurer le bouton de marche-arrêt (ON/OFF) pour le modifier au mode marche-attente (ON/STANDBY). Voyez,
dans le manuel, la section sur le réglage du mode “attente” quand on utilise la commande principale.
6
La commande numérique Lifestyle 99-DX01 (optionnelle)
(fournie avec le modèle 130ERVR)
La commande numérique Lifestyle vous permet de contrôler aisément la ventilation dans
votre résidence.
Principales caractéristiques
• Deux vitesses (basse-1/haute-2) pour le
Indicateur de
Carte d'instructions
la vitesse du
ventilateur rotatif
Indicateur du
ventilateur
• Réglage d'attente (vitesse 0)
pourcentage
• Déshumidistat électronique
Bouton de priorité
d'humidité
• Quatre (4) modes de fonctionnement au choix haute vitesse pour
- 20 minutes de marche/40 minutes d'arrêt 20/40/60 minutes
Bouton
- 20 minutes de marche/40 minutes de
d'augmentation
Bouton de sélection
recirculation
du mode
Bouton de
- ventilation continue
réglage
Indicateur du
- recirculation continue
mode
• Bouton de priorité pour 20/40/60 minutes de
Bouton de
Bouton de
haute vitesse
diminution
marche/arrêt
• Carte d'instructions insérée dans la commande
• Écran à cristaux liquides facile à lire avec
Indicateur
Indicateur de
éclairage par l'arrière
d'entretien
la minuterie
• Conception mince
de priorité
• Se raccorde avec un câble à trois fils à basse
haute vitesse
tension de calibre 20
Réglage de la commande
1. Rafraîchissez l'écran en utilisant le bouton de marche/arrêt (ON/OFF) pour éteindre et allumer la
commande.
2. Appuyez sur le bouton de réglage SET.
3. Le symbole “FAN” clignote. Procédez au défilement (en utilisant les deux flèches) pour choisir la
vitesse de rotation désirée. Appuyez sur le bouton de réglage SET.
4. Procédez au défilement pour choisir le mode de fonctionnement désiré (VENT, 20/40, 20/40
RECIRC, RECIRC ou OFF). Appuyez sur le bouton de réglage SET. Consultez le manuel pour vous
familiariser avec les modes opérationnels.
Minuterie haute vitesse pour 20/40/60 minutes
Servez-vous de cette fonction pour profiter temporairement d'une ventilation à haute vitesse
pendant 20, 40 ou 60 minutes.
1. Rafraîchissez l'écran en utilisant le bouton de marche-arrêt (ON/OFF) pour éteindre et allumer la
commande.
2. Appuyez sur le bouton FAN (éventail) une fois pour 20 minutes, deux fois pour 40 minutes, trois
fois pour 60 minutes et quatre fois pour annuler la minuterie.
Réglage du déshumidistat
Reportez-vous à « déshumidistat et contrôle de l’humidité » (page 5) avant de régler l'humidistat.
1. Rafraîchissez l'écran en utilisant le bouton de marche-arrêt (ON/OFF) pour éteindre et allumer la
commande.
2. Pressez et relâchez le bouton MODE jusqu'à ce que le symbole “RH” clignote.
3. Procédez au défilement pour obtenir le niveau d'humidité relative (RH) désiré. Appuyez sur le
bouton MODE.
Attention
• Vous ne pouvez installer qu'une seule commande principale pour votre système.
• La fonction recirculation n'est pas disponible pour tous les modèles.
• Les minuteries ne fonctionnent pas lorsque l'appareil est en mode d'arrêt (OFF), à moins qu'une minuterie ait été
spécifiquement installée pour cette fonction. (Consultez le Guide d'installation en ce qui a trait aux autres options.)
7
Minuteries
Selon le genre d'installation à VRE, vous pourriez profiter d'une minuterie optionnelle dans divers
endroits de la maison comme les salles de bains. Chacune de ces minuteries sera capable de
changer, en priorité, le mode de fonctionnement (quel que soit son réglage) et d'actionner la
ventilation à haute vitesse. Une fois le cycle de cette minuterie terminé, le VRE reviendra au mode
de fonctionnement que vous aviez choisi et reprendra aussi son réglage antérieur de vitesse.
Minuterie Lifestyle pour 20/40/60 minutes
99-DET01
Elle actionne la ventilation à haute vitesse pour 20,
40 ou 60 minutes. Les voyants pour 20/40/60
minutes indiquent que l'appareil marche à grande
vitesse. Le mode de blocage est utile quand on
désire désactiver la minuterie. Pour actionner ce
blocage, gardez le bouton sélecteur enfoncé
pendant cinq (5) secondes. Pour la débloquer,
enfoncez le même bouton pendant cinq (5)
secondes.
Minuterie Lifestyle pour 20 minutes
99-20M01
Elle actionne la ventilation à haute vitesse pour 20
minutes. Le voyant pour 20 minutes indique que
l'appareil marche à grande vitesse. Le mode de
blocage est utile quand on désire désactiver la
minuterie. Pour actionner ce blocage, gardez le
bouton sélecteur enfoncé pendant cinq (5)
secondes. Pour la débloquer, enfoncez le même
bouton pendant cinq (5) secondes.
Voyants pour
20/40/60
minutes
Bouton sélecteur
Voyant pour
20 minutes
Bouton sélecteur
8
Entretien courant
1. Inspectez les capuchons extérieurs au moins une fois par mois
Vous devez vous assurer que les capuchons d'évacuation de l'air vicié et d'admission de l'air neuf
ne sont pas bloqués ou obstrués par des feuilles, de l'herbe ou de la neige. En hiver, il est
particulièrement important de veiller à ce que la neige ne bloque pas ces orifices et à ce que le
givre ne s'accumule pas sur le treillis métallique (grillage anti-oiseaux).
2. Nettoyez les filtres à air quatre fois par année
a)
b)
c)
d)
e)
3.
Les filtres à air standard dans votre VRE sont amovibles et lavables.
Ouvrez simplement la porte d'accès et sortez le noyau échangeur.
Enlevez, le cas échéant, les pinces qui retiennent les filtres.
Une fois les attaches enlevées, les filtres peuvent être retirés du noyau et rincés à l'eau ou une
solution savonneuse douce. Ne pas les laver au lave-vaisselle, ne pas laver le noyau.
Après ce nettoyage, remettez les filtres (humides ou secs) en place contre le noyau et remettez
les pinces où elles se trouvaient auparavant.
Remettez le noyau à l'endroit où il était.
Nettoyez le noyau deux fois par année
a) Ouvrez la porte d'accès.
b) Saisissez prudemment les extrémités du noyau et tirez également vers l'extérieur. Même si le
noyau vous semble un peu serré, il vous sera possible de le sortir de sa coulisse.
c) Une fois que vous l'avez sorti de l'armoire, enlevez les filtres.
d) Nettoyez le noyau uniquement à l'aspirateur, ne le mouillez pas.
e) Réintroduisez le noyau nettoyé dans l'armoire de l'appareil.
Remarque : L'étiquette d'installation du noyau doit être à son extrémité extérieure.
Pour remette le noyau nettoyé dans l'appareil :
a) Placez d'abord le bas du noyau sur son support inférieur dans l'armoire.
b) Alignez soigneusement le noyau avec les trois autres supports, puis introduisez-le
complètement.
c) Poussez sur les côtés du noyau et non pas sur sa partie centrale.
Remarque : Le noyau semble dépasser d'environ 1/8 po (3 mm) hors de l'armoire. C'est là une
précaution pour que la porte d'accès soit bien ajustée contre le noyau lui-même.
4. Les moteurs n'exigent aucun entretien
5. Nettoyez les canalisations au besoin
Il pourrait y avoir une accumulation de saleté dans les canalisations reliées au VRE. En plus de vous
servir d'un aspirateur, essuyez les canalisations une fois par année. Vous pourriez aussi confier cette
tâche à une entreprise spécialisée en chauffage et climatisation.
6. Effectuez un entretien général deux fois par année
Essuyez l'intérieur de l'armoire avec un chiffon humide, afin d'enlever la saleté, les insectes morts et
les débris qu'il pourrait y avoir.
Attention/Avertissement
• Ne pas utiliser d'eau ou de nettoyage sur le noyau VRE.
• N'utilisez jamais un produit chloré ou un javellisant.
• Ne vous servez pas d'un nettoyeur à haute pression sur le noyau du VRE.
• Ne mettez jamais le noyau du VRE dans un lave-vaisselle.
Avertissement :
• Risque de secousse électrique. Le choc pourrait être cause de blessures ou de mort. Avant d'effectuer tout travail de
réparation ou d'entretien, coupez l'alimentation électrique au(x) sectionneur(s). L'appareil pourrait avoir plusieurs
sources d'énergie électrique.
• Si les capuchons sont obstrués, cela pourrait provoquer un déséquilibre.
9
Dépannage
SYMPTÔME
CAUSE
Débit d'air
médiocre
 le treillis de 1/4 po (6 mm) sur les
capuchons extérieurs est bouché
 filtres bouchés
 noyau obstrué
 grilles dans la maison fermées ou
bloquées
 les registres, s'ils ont été posés, sont
fermés
 mauvaise alimentation électrique sur
les lieux
 les canalisations restreignent le débit
d'air
 commande de vitesse mal réglée
 débit d'air du VRE mal équilibré
L'air qui arrive
semble froid
 mauvais placement des grilles
d'alimentation; le débit d'air pourrait
irriter les occupants

Le déshumidistat
ne fonctionne pas




SOLUTION






nettoyez les évents ou capuchons extérieurs
retirez et nettoyez le filtre
retirez et nettoyez le noyau
vérifiez et ouvrez les grilles
ouvrez et ajustez les grilles
demandez à un électricien de vérifier l'alimentation
électrique
 vérifiez la pose des conduits
 augmentez l'allure du VRE
 faites équilibrer le VRE par un entrepreneur
 posez les grilles en hauteur sur les murs ou bien en
dessous de la plinthe; installez des grilles un diffuseur
au plafond, de façon à ce que le flux d'air n'atteigne pas
directement les occupants (par ex. jamais au-dessus
d'un sofa)
température extérieure extrêmement
 ralentissez la vitesse d'alimentation du VRE; un petit
froide
chauffe-conduit (1 kW) pourrait tempérer l'air qui arrive
 des meubles mal placés ou des portes fermées
empêchent l'air de circuler librement
 si l'air fourni est acheminé dans la chambre de retour de
la fournaise, il se pourrait que son ventilateur doivent
tourner sans arrêt pour répartir confortablement l'air de
ventilation
 le déshumidistat fonctionne normalement (voyez la
température extérieure au-dessus
section sur la désactivation du déshumidistat dans le
de 15ºC (59ºF)
manuel)
connexion incorrecte à basse
 voyez si l'on a utilisez les bonnes bornes de
tension
connexion
la basse tension externe est courtcircuitée par un clou ou une agrafe
 vérifiez le câblage externe qui pourrait être courtcircuité
vérifiez le réglage du
 réglez le déshumidistat au niveau désiré
déshumidistat, car il pourrait avoir
été réglé à OFF
Le taux d'humidité
est trop élevé en
hiver; la
condensation
apparaît sur les
fenêtres.
 réglage trop haut du déshumidistat
 mode de vie des occupants humidité
 qui pénètre dans la maison en
provenance d'un espace sanitaire
non ventilé ou non chauffé
 l'humidité reste dans la salle de bain
et la il semble y avoir de la
 condensation au printemps et à
l'automne
 la vitesse prévue pour le VRE est
trop basse
 réglez le déshumidistat plus bas
 évitez d'étendre du linge à sécher, d'emmagasiner du
bois et de ventiler la sécheuse à linge à l'intérieur; vous
devrez peut-être sortir le bois de chauffage dehors
 aérez l'espace sanitaire et mettez un pare-vapeur sur le
plancher de cet espace sanitaire
 par temps humide, lorsque les saisons changent, il
pourrait y avoir un peu de condensation, mais la qualité
de l'air dans la maison demeure excellente quand on
utilise le VRE
 augmentez la vitesse du VRE
Degré d'humidité
trop bas
 déshumidistat réglé trop bas
 trop grande vitesse de la soufflante
du VRE
 mode de vie des occupants
 débits d'air du VRE mal équilibrés




réglez le déshumidistat plus haut
faites ralentir la soufflante du VRE
vous devrez peut-être employer des humidificateurs
faites équilibrer la circulation d'air du VRE par un
entrepreneur
Formation de givre  débits d'air du VRE mal équilibrés
dans le VRE et/ou  Mauvais fonctionnement du
les conduites
système de prévention du gel du
VRE.
 demandez à un entrepreneur spécialisé d'équilibrer le
VRE
 assurez-vous que le dégivrage par registre fonctionne
durant l'auto-vérification
Condensation ou
accumulation de
glace dans la
conduite isolée
allant vers
l'extérieur
 enrubannez et scellez tous les joints
 mettez du ruban adhésif sur les trous ou les déchirures
qui se trouvent dans le recouvrement extérieur de la
conduite, assurez-vous que le pare-vapeur est
complètement scellé
 pare-vapeur incomplet autour de la
conduite isolée
 trou ou déchirure dans le
recouvrement extérieur de la
conduite
10
Garantie
Lesventilateurs à récupération d'énergie bénéficient d'une garantie de dix (10) ans sur le
noyau récupérateur d'énergie et d'une garantie de cinq (5) ans pour les piéces de rechange.
Pour enregistrer votre garantie, visitez le site www.lifebreath.com ou appelez le 1-855-247-4200
(sans frais).
N.B. : Vous devez avoir les numéros de modèle et de série du VRE pour valider la garantie auprès
de la compagnie Airia.
11
Warranty
Lifebreath Series Energy Recovery Ventilators carry a 10 year Warranty on the energy recovery
core and a 5 year replacement parts warranty.
Register for your warranty:
www.lifebreath.com or phone 1-855-247-4200 (toll free)
Note: Airia will require the ERV Model and serial number(s) for the registration of your ERV.
11
Troubleshooting
SYMPTOM
CAUSE
SOLUTION
• locate the grilles high on the walls or under the baseboards,
install ceiling mounted diffuser or grilles so as not to directly
spill the supply air on the occupant (eg. over a sofa)
• turn down the ERV supply speed. A small duct heater
(1kw) could be used to temper the supply air
• placement of furniture or closed doors is restricting the
movement of air in the home
• if supply air is ducted into furnace return, the furnace fan
may need to run continuously to distribute
ventilation air comfortably
• poor location of supply grilles, the airflow may
irritate the occupant
Supply air feels cold
• clean exterior hoods or vents
• remove and clean filter
• remove and clean core
• check and open grilles
• open and adjust dampers
• have electrician check supply voltage at house
• check duct installation
• increase the speed of ERV
• have contractor balance ERV
• 1/4” (6 mm) mesh on the outside hoods is plugged
• filters plugged
• core obstructed
• house grilles closed or blocked
• dampers are closed if installed
• poor power supply at site
• ductwork is restricting ERV
• improper speed control setting
• ERV airflow improperly balanced
Poor Air Flows
• outdoor temperature extremely cold
Dehumidistat is not Operating
• outdoor temperature is above 15°C (59°F)
• improper low voltage connection
• external low voltage is shortened out by a staple or nail
• check dehumidistat setting it may be on OFF
• dehumidistat is functioning normally (see Auto Dehumidistat
Disable in this manual)
• check that the correct terminals have been used
• check external wiring for a short
• set the dehumidistat at the desired setting
• have HVAC contractor balance the ERV
• ensure damper defrost is operating during self-test
• ERV airflows are improperly balanced
• malfunction of the ERV frost prevention system
ERV and / or Ducts Frosting up
• set dehumidistat higher
• decrease ERV blower speed
• humidity may have to be added through the use of humidifiers
• have a contractor balance ERV airflows
• dehumidistat control set too low
• blower speed of ERV is too high
• lifestyle of occupants
• ERV airflows may be improperly balanced
Humidity Levels are too Low
• set dehumidistat lower
• avoid hanging clothes to dry, storing wood and venting clothes
dryer inside. Heating wood may have to be moved outside
• vent crawl space and place a vapor barrier on the floor
of the crawl space
• ducts from the washroom should be sized to remove moist
air as effectively as possible, use of a bathroom fan for
short periods will remove additional moisture
• on humid days, as the seasons change, some condensation
may appear but the homes air quality will remain high
with some ERV use
• increase speed of the ERV
• ERV is set at too low a speed
Humidity Levels are too High, during the
winter months Condensation is appearing
on the windows
• dehumidistat is set too high
• lifestyle of the occupants
• moisture coming into the home from an unvented
or unheated crawl space
• moisture is remaining in the washroom and kitchen areas
• condensation seems to form in the spring and fall
Condensation or Ice Build Up in Insulated • incomplete vapor barrier around insulated duct
Duct to the Outside
• a hole or tear in outer duct covering
• tape and seal all joints
• tape any holes or tears made in the outer duct covering
• ensure that the vapor barrier is completely sealed
10
Maintenance Routine
1. Inspect Exterior Hoods at Least Once a Month
Make sure exhaust and fresh air supply hoods are not blocked or restricted by leaves, grass, or
snow. In winter, it is especially important to make sure snow is not blocking the hoods or that
frost has not built up on the wire mesh (bird screen).
2. Clean Air Filters (Clean Four times a Year)
The standard filters equipped with your ERV are removable and washable.
a) Open access door and slide core out.
b) Remove filter clips if present.
c) Once clips are removed, filters can be taken off the core to be rinsed with water or a
combination of mild soap and water. Do not clean in the dishwasher, do not wash core.
d) To re-assemble, place clean dry filter(s) back into their positions against the core and return
clips to their original positions.
e) Slide core back into its original position.
3. Clean Core Twice a Year
a) Open access door.
b) Grip ends of core carefully and pull evenly outward. Core may be snug, but will slide out of
the cabinet.
c) Remove filters once core is removed from cabinet
d) Vaccuum only to clean core, do not get wet.
e) Install the clean filters.
f) Install clean core in the cabinet.
Note: Core installation label on the outer end of the core.
To Install the Clean Core:
a) Reinstall the core by first positioning the bottom of the core on the bottom support in the
cabinet.
b) Align the core carefully with the other 3 supports and fully insert the core.
c) Push on sides of core, do not push on the center.
Note: Core may appear to stick out from the cabinet approximately 1/8 in (3 mm). This is
designed this way so that the access door will fit tight against the core.
4. Motors — Maintenance Free
5. Clean Duct Work if Required
The duct work running to and from the ERV may accumulate dirt. Wipe and vacuum the duct
once every year. You may wish to contact a heating/ventilation company to do this.
6. General Maintenance - Twice a Year
Wipe down the inside of the cabinet with a damp cloth to remove dirt, bugs and debris that
may be present.
Attention/Warning
 Do not use water or cleaning solutions for the ERV core
 Do not use bleach or chlorine
 Do not use a pressure washer on the ERV core
 Do not place the ERV core in a dishwasher
Warning:
 Electric shock hazard. Can cause injury or death. Before attempting to perform any service or maintenance, turn
the electrical power unit off at disconnect switch(es). Unit may have multiple power supplies.
Blockage of hoods may cause an imbalance

9
Timers
Depending on the type of ERV installation, you may have timers in areas such as restrooms. The
timer will override the operational mode (regardless of the setting) and initiate high speed
ventilation. Upon completion of the timer cycle, the ERV will return to your selected operational
mode and speed setting.
Lifestyle 20/40/60 Minute Timer 99-DET01
Initiates high speed ventilation for 20, 40 or 60 minutes.
The 20/40/60 minute status lights indicate high speed
operation. Lockout mode is useful if you wish to disable
the timer. Set lockout by holding the select button for 5
seconds. Unlock by holding for 5 seconds.
20/40/60 Minute
Status Lights
Select Button
Lifestyle 20 Minute Timer 99-20M01
Initiates high speed ventilation for 20 minutes. The 20
minute status light indicates high speed operation.
Lockout mode is useful if you wish to disable the timer.
Set lockout by holding the select button for 5 seconds.
Unlock by holding for 5 seconds.
20 Minute
Status Light
Select Button
8
The Lifestyle Digital Control 99-DX01 (Optional)
(Included with the 130ERVR Model)
The Lifestyle Digital Control offers advanced
Key Features
 2 speed fan setting (low/high)
 Standby setting (fan speed 0)
 Electronic dehumidistat
 Four selectable modes of operation
 20 min. ON/40 min. OFF
 20 min. ON/40 min. recirculation
 Continuous ventilation
 Continuous recirculation
 20/40/60 high speed override button
 Instruction card is inserted in the control
 Easy to read backlit LCD screen
 Slim-line design
 Connect to 3 wire 20 gauge low voltage
wire
features to control your home's ventilation.
Fan Speed
Indicator
20/40/60 Minute
High Speed Override
“Fan”
Mode Select
Button
Instruction Card
Humidity
Indicator
Up Button
Down Button
ON/OFF Button
SET Button
Mode Indicator
High Speed
Override Timer
Indicator
Service
Indicator
Setting the Control
1. Refresh the screen: use the ON/OFF button to turn the control off and on.
2. Press the SET button.
3. The “FAN” symbol flashes. Scroll (using Up/Down buttons) to select desired fan speed. Press the
SET button.
4. Scroll to select the desired operational mode (VENT, 20/40, 20/40 RECIRC, RECIRC, or OFF).
Press the SET button. Refer to manual for explanation of operational modes.
20/40/60 Minute High Speed Timer
This function temporarily initiates high speed ventilation for 20, 40, or 60 minutes.
1. Refresh the screen: use the ON/OFF button to turn the control off and on.
2. Press FAN button once for 20, twice for 40, three times for 60 minutes and four times to cancel
the timer.
Setting the Dehumidistat
Refer to "Dehumidistat Control" in this manual before setting the dehumidistat.
1. Refresh the screen: use the ON/OFF button to turn the control off and on.
2. Press and release MODE until "RH" number flashes.
3. Scroll to desired “RH” number. Press the MODE button.
Attention



Only one main control can be installed on your system.
Recirculation is not available on all models.
Timers will not function when mode of operation is set to “OFF”, unless specifically installed for that function. (See
Installation Guide for other options.)
7
The Lifestyle Ventilation Control 99-BC01
(Not included with 130ERVR Model)
The Lifestyle Ventilation Control included with your unit offers ON/OFF, high speed/low
speed plus an electronic dehumidistat.
Key Features
 2 speed fan setting
 Electronic dehumidistat
 Instruction card inserted in the control
 Slim-line design
 ON/OFF
 Connect to 3 wire 20 gauge low voltage
wire
Turning on the Control
Press and release the ON/OFF button. The
“ON indicator light” will illuminate.
ON Indicator
light
Instruction
Card
Dehumidistat
Indicator LED
Hi Speed
Indicator LED
High/Low
speed button
ON/OFF
button
Adjusting the Ventilation Speed
The unit will normally operate at low speed.
Press and release the SPEED button to initiate
high speed ventilation. The “High Speed Indicator LED” will illuminate.
Dehumidistat Feature
See "Dehumidistat Control" section in manual, page 5.
Attention




Only one main control can be installed on your system.
Recirculation is not available on all models.
Timers will not function when mode of operation is set to “OFF”, unless specifically installed for that function. (See
Installation Guide for other options.)
Install a jumper between 2 (ON) and 3 (RED) on the ERV terminal block to configure the ON/OFF button to ON/
STANDBY. Refer to “Setting Standby when using a Main Control” in this manual.
6
Dehumidistat Control
ERV's are not Dehumidifiers but may have a dehumidifying effect on the ventilation air only.
This greatly depends on climate, heating/cooling system being operated in the home and
lifestyles of the occupants.
NOTE: The dehumidifying feature will not work when the outside air is above 15°C (59°F)
therefore, this function is automatically disabled.
Homes in northern climates may experience high indoor humidity levels during the heating season.
This can become a problem in many well insulated, tight homes. Excessive condensation on the
windows is an indication of poor indoor air quality. This can result in mold and mildew and the
eventual degradation of the building structure itself.
Your ERV may reduce indoor humidity levels when the outdoor air is drier than the indoor air.
These conditions usually occur during the heating season when outdoor temperatures are less
than 15°C (59oF).
The Lifestyle Digital Control (Included with the unit) has an adjustable dehumidistat which
when activated jumps the ERV to high speed ventilation. Once the humidity in the house is
reduced, the ERV will revert back to its previous speed or setting.
We suggest operating the ERV for the first few days without use of the dehumidistat function to
observe if a further dehumidification effect will be required. The dehumidistat operates in % of RH
(relative humidity) with 80 being high and 20 being low. Set the dehumidistat to 80% to disable. If
after a few winter days, further dehumidification is required (the house is still too humid), set the
humidity level to a lower amount. The average person is comfortable between 30% and 60% RH.
Dehumidistat Notes


Dehumidistat Disable automatically disables the dehumidistat function on the main control when outdoor
temperatures exceed 15°C (59oF) for a full 24 hour period. All other ERV features and functions operate normally
while the dehumidistat function is disabled.
Dehumidistat Re-Enable automatically re-enables the dehumidistat function if either the outdoor temperature
drops below 15°C (59oF) for a full 24 hour period or if the ERV is reset (unplugged for 30 seconds).
5
Selecting the Ventilation Rate That is Right for You
The modes of operation and speeds are used to adjust your indoor ventilation rate. Experiment with
the ventilation levels in your home to evaluate the ideal amount of ventilation to suit your home and
personal preferences.
I. Continuous Ventilation (Recommended)
This mode of operation provides continuous ventilation within the home. You may, for example,
select Continuous Ventilation at low speed for normal operation and increase to high speed during
increased activity levels, such as cooking and showering, etc.
II. 20 Minutes On, 40 Minutes Standby (Requires DX Control)
This mode of operation provides 20 minutes of ventilation each hour. You can use this ventilation
mode at low speed for low household activity levels or when the home is unoccupied.
III. 20 Minutes On, 40 Minutes Recirculation (Not Available on all models)
Ventilates for 20 minutes and recirculates the household air for 40 minutes each hour.
IV. Continuous Recirculation (Not Available on all models)
Continuously recirculate your household air with ventialtion mode on demand.
Note

Due to ongoing research and product development, specifications, ratings, and dimensions are subject to change
without notice.
Warning
To prevent electrical shock, it is extremely important to confirm the polarity of the power line that is switched by

Disconnect the power from the unit before cleaning or servicing.

the safety (disconnect) switch. The hot line (black) is the proper line for switching. Use either a voltmeter or test
lamp to confirm the absence of a voltage between the disconnect switch and ground (on the cabinet) while the
door is open. This procedure must be followed, as dwellings are occasionally wired improperly. Always ensure the
proper grounding of the unit.
4
Introduction
Today's air tight homes combined with the homeowner's increased awareness to health and the
air they breathe inside and outside their homes is why a Lifebreath Energy Recovery Ventilator
(ERV) is recommended for you.
These high efficient units act as the lungs of the house by exhausting stale contaminated air to
the outside and replacing it with clean fresh air. Without the use of an ERV the air inside your
home becomes stale and polluted as contaminates are added through daily activities, trapping
the unhealthy air indoors for everyone to breathe again and again.
The energy recovery core inside the Lifebreath ERV transfers the majority of the energy in the
exhaust airstream (that you have already paid for in the way of heating or cooling your home),
and uses this to condition the incoming supply air which saves you money. This results in
ventilation air being warmer or cooler than the air outside depending on the climate and season.
Since the Lifebreath energy recovery core is designed to also allow water vapor to pass through
it, some humidity may be retained inside of the home during the dry winter months and the
majority of moisture will be prevented from coming into the home during the summer cooling
season.
3
Table of Contents
Homeowner/Contractor Information ............................................................................................ 2
Introduction ............................................................................................................................... 3
Ventilation Variable Settings ....................................................................................................... 4
How the Dehumidistat Works ...................................................................................................... 5
Lifestyle Ventilation Control ........................................................................................................ 6
Lifestyle Digital Control .............................................................................................................. 7
Timers ...................................................................................................................................... 8
Maintenance Routine .................................................................................................................. 9
Troubleshooting ........................................................................................................................10
Warranty ..................................................................................................................................11
Homeowner Information
Dealer / Contractor Information
Installer________________________________
Serial Number____________________________
Dealer_________________________________
Model___________________________________
Telephone/Contact_______________________
Installation Date_________________________
Register your ERV for warranty at www.lifebreath.com
For any warranty information, please contact Airia Brands
511 McCormick Blvd. London ON N5W 4C8
T 1-855-247-4200 F 1-800-494-4185
2
ERV Series
Homeowners Guide
69-ERV-Owners 010515
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
