205000104-0

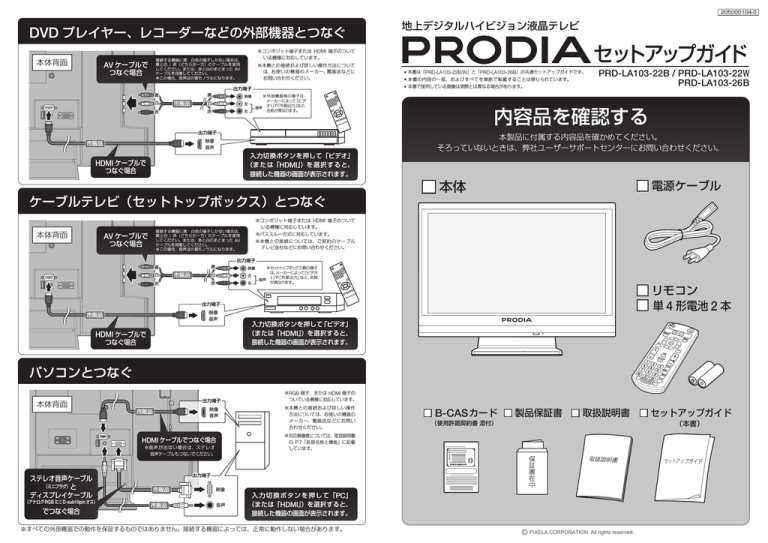

DVD プレイヤー、レコーダーなどの外部機器とつなぐ
本体背面
つなぐ場合
白
市販品
赤
※本機との接続および詳しい操作方法について
は、お使いの機器のメーカー、電器店などに
お問い合わせください。
出力端子
黄
黄
映像
白
左
赤
右
映像
音声
入力切換ボタンを押して「ビデオ」
(ま た は「HDMI」
)を 選 択 す る と、
接続した機器の画面が表示されます。
HDMI ケーブルで
つなぐ場合
ケーブルテレビ(セットトップボックス)とつなぐ
本体背面
つなぐ場合
白
市販品
赤
内容品を確認する
本製品に付属する内容品を確かめてください。
そろっていないときは、弊社ユーザーサポートセンターにお問い合わせください。
本体
電源ケーブル
※パススルー方式に対応しています。
※本機との接続については、ご契約のケーブル
テレビ会社などにお問い合わせください。
出力端子
黄
黄
PRD-LA103-22B / PRD-LA103-22W
PRD-LA103-26B
※コンポジット端子または HDMI 端子のついて
いる機種に対応しています。
接続する機器に黄・白色の端子しかない場合は、
黄と白 / 赤(どちらか一方)のケーブルを使用
してください。または、赤と白のまとまった AV
ケーブルを用意してください。
※この場合、音声は片側モノラルになります。
AV ケーブルで
• 本書は「PRD-LA103-22B/W」と「PRD-LA103-26B」の共通セットアップガイドです。
• 本書の内容の一部、およびすべてを無断で転載することは禁じられています。
• 本書で使用している画像は実際とは異なる場合があります。
※外部機器側の端子は、
メーカーによって「ビデ
オ1」や「外部出力」など、
音声
名称が異なります。
出力端子
市販品
セットアップガイド
※コンポジット端子または HDMI 端子のついて
いる機種に対応しています。
接続する機器に黄・白色の端子しかない場合は、
黄と白 / 赤(どちらか一方)のケーブルを使用
してください。または、赤と白のまとまった AV
ケーブルを用意してください。
※この場合、音声は片側モノラルになります。
AV ケーブルで
地上デジタルハイビジョン液晶テレビ
映像
白
左
赤
右
※セットトップボックス側の端子
は、
メーカーによって「ビデオ
1 」や「外部出力」など、名称
音声
が異なります。
リモコン
単 4 形電池 2 本
出力端子
映像
音声
市販品
HDMI ケーブルで
つなぐ場合
入力切換ボタンを押して「ビデオ」
(または「HDMI」
)を選択すると、
接続した機器の画面が表示されます。
パソコンとつなぐ
本体背面
出力端子
映像
音声
市販品
※音声が出ない場合は、ステレオ
音声ケーブルもつないでください。
(アナログ RGB ミニ D-sub15pin オス)
でつなぐ場合
※本機との接続および詳しい操作
方法については、お使いの機器の
メーカー、電器店などにお問い
合わせください。
B-CAS カード
製品保証書
取扱説明書
(使用許諾契約書 添付)
※対応解像度については、取扱説明書
の P.7「各部名称と機能」に記載
しています。
HDMI ケーブルでつなぐ場合
ステレオ音声ケーブル
(ミニプラグ)と
ディスプレイケーブル
※RGB 端子、または HDMI 端子の
ついている機種に対応しています。
出力端子
市販品
市販品
映像
音声
入 力 切 換 ボ タ ン を 押 し て「PC」
(または「HDMI」
)を選択すると、
接続した機器の画面が表示されます。
※すべての外部機器での動作を保証するものではありません。接続する機器によっては、正常に動作しない場合があります。
C PIXELA CORPORATION. All rights reserved.
セットアップガイド
(本書)
本機をつなぐ
1
カードの向きに注意して奥までさし込む
付属の B-CAS カードを
本体のスロットに挿す
きちんと
ささっている
差さっている
本体背面
2
3
きちんと
差さっていない
ささっていない
※地上デジタル放送の受信には
B-CASカードが必要です。
※B - C ASカードを抜きさしする
ときは、電源ケーブルをコンセ
ントからはずしてから行って
ください。
※使用許諾契約書をよくお読み
ください。
アンテナケーブル
(市販品)をつなぐ
アンテナ端子
電源ケーブルをつなぐ
すべて準備ができたら
※本機のご使用には、必ず付属の電源ケーブルを
使用してください。
市販品
テレビの電源を入れてください。
取扱説明書 P.13
アンテナケーブルは付属していません。
F型コネクタのついたアンテナケーブルを、
別途用意してください。
コンセント
4
電池の向きに注意して
リモコンに電池を入れる
コンセントは、すべての
ケーブルを接続してから、
最後にさしてください。
※付属の電池は動作確認用のため、通常より早く消耗する場合があります。
※単4形(1.5v)の電池を使用してください。
F 型コネクタ
なお、壁面のアンテナ端子が F 型コネクタ
に対応していない場合は、整合器など
が必要になります。
くわしくは本機をお買い求めいただいた
販売店などにご相談ください。
初めて電源を入れたときは、「地上
デジタル放送のスキャン」画面が表示
取扱説明書 P.12
されます。
画面の指示にしたがって、リモコン
などで操作すると、デジタルテレビ
のチャンネル設定が自動でできます。
スキャンが終わっているのに
映らない!
もう一度、接続に間違いがないか
確認してください。
また、取扱説明書の P.30「困った
ときは」も参考にしてください。
