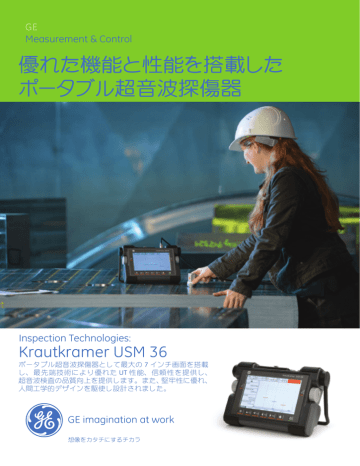

GE
Measurement & Control
優れた機能と性能を搭載した
ポータブル超音波探傷器
Inspection Technologies:
Krautkramer USM 36
ポータブル超音波探傷器として最大の 7 インチ画面を搭載
載
、
し、最先端技術により優れた UT 性能、信頼性を提供し、
超音波検査の品質向上を提供します。また、堅牢性に優れ、
、
人間工学的デザインを駆使し設計されました。
Krautkramer USM 36:
Krautkramer USM 36 は GE の最新ポータブル超音波探傷器です。
最先端技術により優れた UT 性能と信頼性を提供し、
人間工学を駆使し設
計 さ れ ま し た。 世 界 中 の 非 破 壊 検 査 員 が 日 々 の 検 査 業 務 に 役 立 つ
超音波探傷器として活用できる革新的機能を搭載しています。
見やすい大型カラー表示画面
1
• USM 36 の最大の特長は、800×480 ピクセルの解像度の
7 インチ大型画面を搭載しています。
• A スコープを鮮明に表示することができ、全画面表示も使用
可能です。
• 画面表示のカラーも変更が可能で、直射日光下でも波形
が見やすく、長時間作業でも支障なく波形を正確に判別
することができます。
2
3
シンプルで効率性を向上させた操作性
• 直観的で効率良く操作ができるよう、使いやすい大型ダイヤル
を採用。
• ホームキー、フリーズキーに加え、各 F キーの設定を選択する
ことで、ユーザー設定による各種ソフトウエア機能として最大
4 つまで割当をするか、各 F キーは矢印キーとして使用するこ
とも可能です。
• 各検査の設定も容易です。
USN/USM シリーズ製品と
同じインターフェースを
共通しており、操作が直感
的にできます。
主な UT 探傷機能
• 波形録画機能。A スコープを動画
として記録ができ、重要な検査や
教育などで使用できます。再生は
本体または PC で可能です。
• AGT
( 自 動 ゲートしき い 値
追従)機能。エコー高さが
変化をした場合に、
設定した
ゲートしきい値に自動的
にエコーに追従します。
• AGCコントロール機能。最大、
最小エコー高さを設定す
れば設定を超えた際に AGC
が自動的に起動します。
• 自動校正機能 /STB 屈折角
測定機能。
6
USM36 は 2 機種より選べます。
• USM36 DAC は、JIS-DAC、DAC/TCG、AWS
などを搭載し、溶接部検査をはじめとする
一般的な斜角探傷や垂直探傷に適していま
す。また高減衰材などに適したスクエアパ
ルスも標準搭載です。
• USM36S は、USM36 DAC に、DGS、BEA、C ゲー
ト、残留エコー検出機能、データロガ機能
が追加搭載され、あらゆる検査に対応をし
ます。
5
アプリケーション
Krautkramer USM 36 は電力、石油化学、自動車、鉄鋼、航空
宇宙産業などの溶接部、腐食、鋳造品・鍛造品、厚さ測定、複
合材などあらゆる検査に対応するポータブル超音波探傷器とし
て開発されました。
電力、石油化学、鉄鋼などにおける溶接部検査
溶接部検査に有効な各種機能は検査を効率的にサポートし、
また高輝度、高分解能の 7 インチ大画面は波形の視認性を向上
します :
• 表示波形と表示画面を異なる色で表示できるため、波形比較
や MA 表示などの比較が容易。
• ビーム路程、きずまでの表面距離や深さなど選択可能な測定
表示と OK/NG 表示機能
• 斜角探傷検査で有益な斜角スキップ点色別表示機能
• 自動校正機能、STB 屈折角機能とで簡単な校正が可能
過酷な環境下でも
使用が可能
自動車産業などでの薄板厚さ
測定やスポット溶接検査
• 耐塵・防滴に備えた IP66(IEC 規格)
の堅牢設計。屋外や雨天でも検査
を行うことが可能です。また重さ
2.2kg
(標準リチウムバッテリ含む)
。
RF 表 示 波 形 や TOF モ ー ド を
設定、選択することで、薄板の
厚さ測定が可能です。
また、3 ゲート(A, B, C ゲート)
を使用することでスポット
溶接検査にも対応することが
可能です。
• バッテリはリチウムイオンバッ
テリで約 14 時間の動作時間です。
長時間検査作業やシフト(交代
勤務時間)にも対応可能です。
電力、石油化学産業における腐食部の厚さ測定
二振動子型探触子での腐食部の厚さ測定では、A スコープ表示
と測定が画面上に表示されるため、信頼性の高い測定が可能で
す。また大型表示画面では波形の状態や測定値などを迅速に
読み取ることが可能となります。厚さ測定時に AGT(自動ゲート
しきい値追従)機能を使用することでエコー高さの変動による
厚さ値の影響を少なくすることができます。
鍛造品の検査
4
データ管理、レポート作成
残留エコー検出機能は、減衰の少ない検査対象物や長尺の大型品
などの検査において、残留エコーでなく正確なきずの検出を支
援します。
複合材など特殊材料の検査
• 各種データは、記録・保存または共有す
るために標準 SD カードまたは USB 変換
ケーブルを使用し、PC などへ保存するこ
とが可能です。レポートは BMP 又は JPG
形式で保存可能。
• VGA 接続により探傷器の
表示画面を外部モニター
やプロジェクターなどに表
示でき、画面の共有やト
レーニングなどでも使用
できます。
• アナログ出力も可能。
スクエアパルスを使用することで、航空宇宙や自動車産業など
で使用される複合材などの検査に対して有効です。
Krautkramer USM 36 技術仕様
表示画面
サイズ
画面寸法(W × H)
画面ピクセル(W × H)
測定範囲
一般
7”
152.4×91.44 mm
800×480 ピクセル
4∼14.108mm(555inch)鋼中縦波
AWS
DAC/JISDAC/CNDAC
−15∼3,500μs
0∼1,000μs
250∼16,000m/s
15∼2,000Hz(自動 / マニュアル)
自動設定モード:Auto Low, Auto Med,
Auto High, マニュアル
バッテリ
時間軸
表示遅延
探触子ディレイ
音速
PRF
コネクタ
探触子コネクタ
USB インターフェース
サービスインターフェース
2×LEMO-1
USB タイプ B コネクタ
LEMO-1B(8 ピン)
パルサ
パルスモード
パルス電圧(スクエア)
立ち上がり時間
パルス幅(スクエアモード)
パルス電圧(スパイクモード)
パルスエネルギー(スパイクモード)
ダンピング
スパイクパルス/スクエアパルス
120∼300V(10V step, 許容誤差 10%)
最大 10ns
30∼500ns(10ns step)
low : 120V / high : 300V
low : 30ns / high : 100ns
50Ω / 1000Ω
レシーバー
デジタルゲイン
アナログ帯域幅
等価入力ノイズ
フィルター
検波
ダイナミックレンジ 110dB(0.2 dB step)
0.5∼20MHz
<80 nV/ √ Hz
広帯域:1-5 MHz / 2, 2.25 MHz / 4, 5 MHz /
10 MHz / 13, 15 MHz
正半波、負半波、全波、RF
測定モード
A/B ゲート(B ゲート追従可)
C ゲート(オプション , A/B ゲート追従可)
ピーク、フランク、J フランク、J しきい値
メモリ
カードスロット
保存媒体
データセット
レポート
耐湿温度サイクル
(保管時)
振動
衝撃
IP 規格
動作温度
低温での使用
高温での使用
保管温度
低温での保管
高温での保管
オプション
ゲート
独立ゲート
AC アダプタ
外形寸法(W×H×D)
重量
言語
AWS 機能(AWS D1.1 構造物溶接規格による)
DAC 機能、16 ポイント(EN 17124, EN 1713,
EN 1714, ASTM E 164, ASME, ASME III, JIS Z 3060,
GB11345 に準拠)
TCG: ダイナミックレンジ 120dB, 110dB/μs
slope
リチウムイオン充電電池
動作時間 : 完全充電後、約 14 時間
充電方法 :AC アダプタによる本体内部充電
充電レベル : 比例充電レベルインジケータ
オプション : 外部充電器
ユニバーサル 100 ∼ 240VAC, 50/60Hz
255×177×100mm(10”×7.0”×3.9”)
2.2kg(バッテリ含む)
日本語、英語、ブルガリア語、中国語、チェ
コ語、オランダ語、フィンランド語、フラン
ス語、ドイツ語、ハンガリー語、イタリア語、
ノルウェー語、ポーランド語、ポルトガル語、
ルーマニア語、ロシア語、スペイン語、ス
ウェーデン語
EN 60068 Part 2-30
6 cycle : 9 時間+25℃に保温後、3 時間かけ
て+55℃になるまで加熱し、9 時間+55℃に
保温し、それから 3 時間かけて+25℃になる
まで冷却する(湿度は 93%とする)
EN 60068 Part 2-6
軸あたり 2g, 5℃ 150Hz, 1 oct/min, 25 cycle
EN 60068 Part 2-27
軸あたり 1,000 cycle, 15g, 11ms, 正弦半波
IEC 60529 による保護等級 IP66 に準拠
−10∼55℃
−10℃にて 16 時間 , 502.5 Procedure II
+55℃にて 16 時間 , 501.5 Procedure II
−20∼+60℃ , バッテリなし
−20℃にて 72 時間 , 502.5 Procedure I
+70℃にて 48 時間 , 501.5 Procedure I
標準 SD カード対応
標準 SD カード
UGO データ構造(ASCII 形式)
JPG 形式または BMP 形式
DGS
データロガ
3 ゲート
残留エコー検出機能
BEA
DGS 機能(EN 1712, EN 1713, EN 1714, ASTM E
164 に準拠)
グリッドファイル型式
C ゲート
残留エコーを検出する機能
(低減衰材料などで利用可能)
底面エコー減衰機能
EN 12668
EN 12668-1 Group 2 による検定が可能
GEセンシング&インスペクション・テクノロジーズ株式会社
非破壊検査機器営業本部
お問い合わせは...
〒104-6023 東京都中央区晴海1-8-10
晴海アイランド トリトンスクエア オフィスタワーX 23F
Tel:03-6890-4567 Fax:03-6864-1738
〒542-0081 大阪府大阪市中央区南船場2-3-2
南船場ハートビル 8F
Tel:06-6260-3106 Fax:06-6260-3107
www.ge-mcs.jp/it
[email protected]
※ すべての仕様および外観は、予告なしに変更されることがありますのでご了承ください。※本書に記載の
他の会社名または製品名は、それぞれの会社の商標または登録商標である場合があり、GE とは関係ありません。
※ 本製品をご使用の前に取扱説明書をよくお読みの上、正しくお使いください。
© 2013 General Electric Company. All Rights Reserved. GEIT-20067JP(13/12) 
