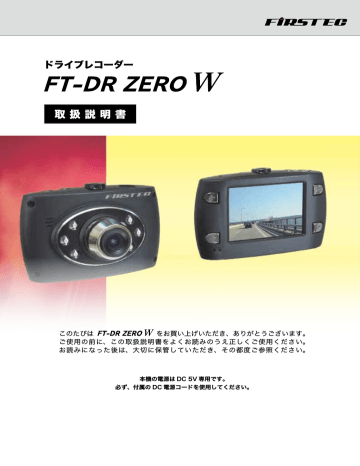

FT-DR ZERO W 説明書

FT-DR ZERO W 説明書

ドライブレコーダー

取 扱 説 明 書

このたびは         をお買い上げいただき、ありがとうございます。

ご使用の前に、この取扱説明書をよくお読みのうえ正しくご使用ください。

お読みになった後は、大切に保管していただき、その都度ご参照ください。

本機の電源は DC 5V 専用です。

必ず、付属の DC 電源コードを使用してください。

目次

必ずお読みください

安全についてのお願い・ご注意……………………………………………………………………………………2

免責について…………………………………………………………………………………………………………3

内蔵バッテリーに関して……………………………………………………………………………………………4 microSD/SDHC…カードに関するご注意…………………………………………………………………………4

LED 式信号について… ……………………………………………………………………………………………5

もしも事故が起きてしまったら……………………………………………………………………………………5

準備する

同梱品を確かめる……………………………………………………………………………………………………7

各部の名称……………………………………………………………………………………………………………8

メディアを準備する…………………………………………………………………………………………………9

電源を入れて日時を合わせる…………………………………………………………………………………… 10

車へ取り付ける…………………………………………………………………………………………………… 11

撮る

動画を撮影する…………………………………………………………………………………………………… 13

静止画を撮影する………………………………………………………………………………………………… 13

見る

本機で撮影した映像・画像を本機のモニターで確認する…………………………………………………… 14

本機で撮影した映像・画像をモニターを接続して見る……………………………………………………… 16

便利な機能を使う

各種設定をする…………………………………………………………………………………………………… 17

上手な使い方

本機の動作について……………………………………………………………………………………………… 21

ループ録画について……………………………………………………………………………………………… 21

ロックファイルについて………………………………………………………………………………………… 22

初期化 ( オールリセット ) について… ………………………………………………………………………… 23

赤外線機能について……………………………………………………………………………………………… 23

別売りアクセサリのご紹介

NX-BP05 と接続する…………………………………………………………………………………………… 24

仕様

………………………………………………………………………………………………………………… 26

故障かな?と思ったら

……………………………………………………………………………………… 27

1

必ずお読みください

安全についてのお願い・ご注意

本機を安全にご使用いただくには、正しい使い方と安全に関する注意事項をお守りいただくこ

とが必要です。本書では、誤った使い方をしたときに生じる危害や損害の程度を区分して説明

しています。

警告

注意

この表示の欄を守らないと火災・感電及びその他の危険により死亡や

大けがの原因となります。

注意事項を守らないとけがをしたり周辺の家財に損害を与えたりする

ことがあります。

■運転の妨げにならない場所に取り付

ける

本機は、運転の妨げにならないよう

に、取り付けてください。また、取

り付ける際に、本機が落下しないよ

うに十分ご注意ください。万が一落

下した場合でも、運転の支障になら

ない場所をお選びください。

■電源コードを傷つけない

電源コードを傷つけると、火災や感

電の原因となります。

■本機を濡らさない

水につけたり、水をかけたりしない

でください。また、濡れた手で操作

しないでください。感電、故障の原

因になります。

■車を運転中に本機を操作しない

車を運転中に本機を操作することは

交通事故の原因になります。運転中

の操作は絶対に避け、安全運転を心

がけてください。

警告

■ケースは絶対にあけないでください

本機は精密部品を多数搭載していま

す。分解や改造を加えますと故障や

感電の原因となります。

■内部に異物を入れない

内部に異物が入ると火災や感電の原

因となります。

■異常があるときはすぐ使用をやめる

発熱、発煙、異臭を感じた時は、直

ちに使用を中止して、カー電源コー

ドを車のシガーライターソケットか

ら抜いてください。そのまま使用さ

れますと火災や感電の原因になりま

す。お客様ご自身での修理は絶対に

避けてください。

2

■衝撃や強い振動を加えない

使用している部品が壊れ故障の原因

になります。

注意

■使用温度/湿度範囲内で使用する

本機の温度/湿度保証範囲 (P.26) 以

外で使用すると内部の部品に悪影響

を与えたり、誤作動の原因となりま

す。特に夏期や直射日光に当たると

予想以上に高温になりますので十分

ご注意ください。

■高温時の取り扱いに注意する

本機に直射日光が当たっている状態

など本機がかなり高温になっている

ときがありますので触れる際には、

十分にご注意ください。

■お手入れの際、電源プラグを抜く

お手入れの際はかならず本機の電源

を切り、カー電源コードを車のシガ

ーライターソケットから抜いてくだ

さい。また、お手入れには柔らかい

布またはティッシュペーパーを使用

し、シンナー、ベンジン、アルコー

ル類を使用しないでください。使用

するとケースが変形するおそれがあ

ります。

■日本国内で使用する

本機の仕様は日本国内向けとなって

います。

■取り付け場所を十分に考慮する

(P.11)

免責について

■免責について

弊社はいかなる場合も以下に関して一切の責任を負わないものとします。

⒈ 本商品に関連して直接または間接に発生した故障・誤動作・損害・被害、または結果的損害・被害

⒉お客様の誤使用や不注意による本製品の障害または破損など

⒊お客様による本商品の分解、修理または改造が行われた場合、それに起因するかどうかにか

かわらず、発生した一切の故障または不具合

⒋お客様による映像(記録を含む)が何らかの理由により公となりまたは目的外に使用され、

その結果、被写体となった個人または団体などによるプライバシー侵害などを理由とするい

かなる賠償請求、クレームなど

⒌ 記録した情報内容が何らかの原因により、消失してしまうこと

個人情報の保護について

■個人情報の保護について

本機を使用したシステムで撮影された映像で個人が特定できる情報は、「個人情報の保護に関す

る法律」で定められた「個人情報」に該当します。法律に従って、映像情報を適正にお取り扱

いください。

3

内蔵バッテリーに関して

長期間にわたり使用されない場合、少なくとも 2 か月に 1 度電源ケーブルや USB ケーブルをパ

ソコンや USB 電源に接続して 20 分程度充電してください。また内蔵バッテリーには寿命があ

ります。充電しても「バッテリー充電不足」という警告が出る場合や、電源を切ったときにすぐ

に画面が消えてしまう場合、リスタートを繰り返す場合、時計が初期値に戻ってしまう場合は内

蔵バッテリーの寿命です。寿命を迎えるとバッテリーパックが膨張することがあります。これは

使用しているバッテリーの特性です。バッテリーが膨らんでいたり、変形している場合にはバッ

テリーの性能が著しく低下しているため、使用を中止し、バッテリーの交換を依頼してください。

また、バッテリー寿命末期のまま使用すると、時計がリセットされるだけではなく、電源が切れ

た時の終了処理が出来なくなり、記録データの喪失、SD/SDHC…カードの破損などを引き起こす

原因となります。そのまま使用することは絶対におやめください。

※保証期間終了後のバッテリーの交換は有料です。

※バッテリーの寿命は使用環境によって変化します。

microSD/SDHC カードに関するご注意

microSD/SDHC…カードは消耗品です。 microSD/SDHC…カードは書き換え回数に上限があり、書き替えを繰り返すことで正常に保存

ができなくなり、データを破損して読み込みもできなくなります。

microSD/SDHC カードは 1-2 週間を目安に定期的なメンテナンス(フォーマット)を実施

してください。

 ※ microSD/SDHC…カードが寿命を迎えている場合の動作例

   ・記録が開始されない

   ・“ しばらくお待ちください ”…から切り替わらない

   ・“ メモリーエラー ”…が出る

   ・“SD…カードがありません ”…と表示される

   ・ロックスイッチの位置に係わらず、書き込み禁止の表示が出る

フォーマットをしても異常が起こる・フォーマットできないなどの症状が出た場合は、 microSD/SDHC…カードを交換してください。 microSD/SDHC…カードの寿命は概ね 3 ヶ月から 1 年程度です。(ドライブレコーダーのご使用

状況(ご使用時間)により microSD/SDHC…カードの寿命は変動致します。この期間、また本

製品の保証期間でカードの寿命を保証するものではありません)

また1年を経過したものはたとえ問題が無くても交換されることをお勧めします。

メンテナンス(フォーマット)の方法

●パソコンをお持ちの方 microSD/SDHC…カードをパソコンで読み取れるかどうか・動画の再生が出来るかどうかを確認し

フォーマットを行ってください。フォーマットは、SDFormatter…(SD/SDHC/SDXC…カード専用

フォーマットソフト)をご使用ください。(オプションで上書きフォーマットを選択してください)

 https://www.sdcard.org/jp/downloads/formatter_4/

●パソコンをお持ちでない方

ドライブレコーダーの再生モードで記録した映像を再生して問題が無いことを確認してください。

その後、本体のメニューにフォーマットの項目がありますので、フォーマットを行ってください。

4

LED 式信号機について

ドライブレコーダーの録画映像で LED 式信号機が点滅したり、消灯しているように見える場合

があります。LED 式信号機は高速で点滅しているため、カメラの撮影タイミングと、LED の消

灯タイミングが同調したことでおこります。

赤外光による色調の乱れについて

本機は内蔵の赤外線 LED による夜間室内撮影が可能のため、太陽光で温められた葉っぱやカラ

ー電球などの色あいが違って見えることがあります。

もしも事故が起きてしまったら・・・

記録を停止しない限り、撮影を続けるため事故時の映像が上書きされてしまう場合があります。

必ず撮影を停止し、本機から microSD/SDHC カードを取り出してケースなどで保護して保管し

てください。

5

パソコンで映像の再生をする場合の動作環境

Windows…Vista/7/8/8.1…(32/64bit)がインストールされたパソコン。

AVI(MJPEG)形式に対応した再生ソフト(再生ソフトに関するお問い合わせはお受けできません)

USB2.0 インターフェースもしくは microSD/SDHC カードリーダを備えていること。

それぞれの OS の推奨環境以上で動画再生でも十分な能力を持っていること。

本機の特長

■…小型軽量

フロントウィンドウに取り付けても邪

魔になりにくい小型軽量設計。

■…約 100 万画素の高解像度

総 画 素 数 約 100 万 画 素 の 高 解 像 度

CMOS センサーを搭載。

■…フロントガラスに簡単に取り付け可能

取付けステーは小型で邪魔になりにく

い両面テープタイプを採用。

■…ワイドレンズ搭載

水平レンズ画角… 約 115 度レンズを搭

載。広範囲の撮影ができます。

( 記録画角とは異なります )

■…データー記録用バックアップ電池内蔵

衝撃や事故等によってシガー電源が

切れた時でも、内蔵のバックアップ電

源で録画中のファイルを閉じて保存

します。

■…カラー液晶モニター搭載

2.0 型液晶モニターを搭載しており、

録画中の画像や記録した映像を直ぐに

再生が可能です。

■…音声記録も可能

モノラルマイクロホンを内蔵しており

ます。映像に加え、音声も記録できます。

音声録音は ON/OFF 設定が可能です。

6

準備する

同梱品を確かめる

お買い上げいただいた製品は次の品目から構成されています。

内容をご確認ください。

本体

(1 台)

カー電源コード<約 3m >

(1 本)

取付けステー(1 個)

ステー固定用両面テープ

取扱説明書<本冊子>

保証書付(1 冊)

7

USB 接続ケーブル

(1 本)

4GB microSDHC カード

(1 枚)

各部の名称

① 電源(MiniUSB-B)ジャック

電源入力は DC5V です。

必ず付属のカー電源コードを接続し

てください。

USB 接続ケーブルにてパソコンと

接続することで、SD/SDHC カード

リーダーとして動作します。

② 電源 LED(青)

通電中点灯

③ 録画 LED(橙)

録画中:ゆっくりと点滅

エラー時/録画停止時/再生時:点

④ +(プラス)キー

設定内容の選択をします。画像のズ

ームイン。

⑤ ー(マイナス)キー

設定内容の選択をします。画像のズ

ームアウト。

⑥ MODE(MOD) キー

動画 / 静止画 / 再生モードを切り替

え、及び録画中は録画ファイルの手

動ロックを行います。

⑦ O(MENU) キー

設定画面の表示をします。

⑧ 電源キー

※本機は車のエンジンをかけると自

動的に ON になります。

⑨ 記録 / 確定 キー

録画の停止 / 開始及び再生開始しま

す。設定時には各種設定の決定を行

います。

⑩ AV 出力端子

⑪ microSD/SDHC カード挿入部

microSD/SDHC カードを挿入します。

⑫ 取付けステー装着部

⑬ リセットホール

8

9

準備する

メディアを準備する

microSD/SDHC カードのラベル面をレンズ側にし

て本体のカード装着部に “ カチッ ” と音がするまで

挿入します。必ずカードの向きに注意し、引っか

かりがある場合など、無理に入れないでください。

また、カードを抜く場合にも同様に “ カチッ ” と音

がするまで押してから引き抜いてください。挿抜

は本体の電源が切れているときに行ってください。

注意

■ microSD/SDHC は非常に薄くできていま

す。無理な力を加えないように丁寧に取り

扱ってください。

microSD/SDHC は消耗品です。使用状

況にもよりますが、ドライブレコーダでご使

用の場合耐用年数は 3 ヶ月から 1 年です。問

題が無かったとしても microSD/SDHC カ

ードと交換することをお勧めします。

■小さなお子様のいらっしゃるご家庭では手

の届かないところで保管してください。

日時設定

Hz

Hz

MENU

日時設定

Hz

Hz

MENU

電源を入れて日時を合わせる

カー電源コードをつなぎ本体の電源を入れます。自動的に録画が始まるので記録 / 確定

キーを押して録画を停止します。

日時設定

Hz

Hz

MENU

設定

設定

1/3

1/3

Hz

MENU

設定

❶ O キーをゆっくりと2回押して設定画

面を表示させます。

設定

2015 / 8 / 12

12 : 34 : 56

YY/MM/DD

YY/MM/DD

1/3

1/3

日時設定

設定

設定

設定

設定

Hz

Hz

MENU

1/3

設定

1/3

設定

2015 / 8 / 12

12 : 34 : 56

Hz

1/3

1/3

MENU

YY / MM / DD

1/3

1/3

設定

設定

1/3

1/3

Hz

MENU

設定

設定

2015 / 8 / 12

12 : 34 : 56

YY / MM / DD

1/3

1/3

Hz

わせて記録/確定キーを押します。

設定

2015 / 8 / 12

12 : 34 : 56

YY/MM/DD

MENU

で合わせたら、記録/確定キーで項目

を移動させます。

❹月をー ( マイナス )/ + ( プラス ) キー

で合わせたら、記録/確定キーで項目

を移動させます。

❺同様にして日・時刻、表示形式を選択…

し、最後に O キーを押します。

❻❶の設定画面に戻りますので、O キー

を押して設定画面を閉じます。

その他の項目は推奨値に設定してあります。

設定を変更する場合には「便利な機能を使う」を参照して変更してください。

10

準備する

車へ取り付ける

取り付け上のご注意

本製品は道路運送車両法・保安基準第 29 条の前面ガラス装着規制対象外です。

但し、設置場所はフロントウィンドウの開口部上端から下方向に 1/5 以内の場所

に限ります。装着後運転の邪魔にならないか、バックミラーの操作の邪魔にならな

いか等十分に確認してから使用してください。

■車を平らで安全な場所に駐車して作

業をしてください。

■配線後のコードが運転の支障になら

ないように固定してください。

■道路運送車両法・保安基準に適合す

るように、フロントガラスに取り付

けてください。

■取り付け位置はフロントウィンドウ

の開口部上端から上下方向に 1/5 以

内の場所、もしくは運転席側から見

てルームミラーに隠れる場所に取り

付けをしてください。

■レンズ部分がワイパーでふき取れる

部分になる位置にくるよう取り付け

ください。

■点検シールや検査標章などと重なら

ないようにしてください。

■両面テープを貼り付ける際、接着面

の汚れや湿気をよく取り除いてから

行ってください。特に湿度の高い日

はデフロスター(曇り止め)等で湿

度を下げてから行ってください。ま

た最初にセロテープ等などで仮止め

をしてから貼ることをおすすめしま

す。

■貼り付け直後は十分な接着力が得ら

れません。テープ本来の接着力を得

るには 24 時間程度必要です。

■接着力が高いため、はがす場合には

接着面を傷める可能性があります。

■あらかじめモニターで撮影範囲を確

認の上、取り付けしてください。

■ルームミラーの操作に邪魔にならな

い位置に取り付けてください。

中心より少し左側

水平より少し下向き

フロントガラス

<トラックの場合の取り付け参考例>

■前方がしっかりと見える場所に取り

付けてください。

注意

カーナビゲーション、ETC、地デジ

チューナーやそれらのアンテナなど

電波を受信する機器から離して取り

付けてください。

11

⒈ 本体の取り付けステーに付属の両面テ

ープを貼り付けます。(汚れや油などを

きれいに拭き取り、取り付けステーの

くぼみに合わせて貼ってください)

⒉ 本体の取り付けステー装着部にステー

を取り付けます。

⒊ 車両の中央部から助手席側の運転に邪

魔にならない場所をあらかじめ確認し

て、レンズを進行方向に向けて取り付

けます。

⒋ 本体固定ナット、角度調整ねじで本体

をしっかりと固定します。

⒌「付属のカー電源コードの mini-USB

プラグを本体に差し込みます。

⒍ カー電源コードの電源プラグを車のシ

ガーライターソケットに差し込みます。

注意

■シガーライターソケットが汚れてい

ると接触不良の原因になりますの

で、よく掃除をしてから取り付けて

ください。

カー電源コードは必ず付属のものを

ご使用ください。

12

撮る

動画を撮影する

本機に外部からの電源が供給されると、

自動的に電源が入り記録が開始されます。…

(記録が開始されるまでに少し時間が掛か

ります。)

録画が開始されると、画面左上のインジ

ケーターが赤色の点滅を開始します。ま

た、本体の橙 LED がゆっくりと点滅を開

始します。

録画を止める場合は、記録 / 確定キーを

押します。

録画中に+ ( プラス )/ ー ( マイナス ) キー

を押すとデジタルズーム機能 (1 ~4倍 )

が使えます。電源を切ると元の倍率にも

どります。ドライブレコーダーで使用する

場合はズーム機能は使用しないでください。

動画 静止画 再生

録画停止中は記録可能時間の目安が表示さ

れます。録画を開始すると、赤色に変わり

記録時間をカウントします。

01:00:00

録画繰り返し

時間…(P.15)…

を表してい

ます。

露出の補正値…

(P.15)…を表し

ています。

WVGA/848x480

2015.01.01 12:34:56

解像度…(P.17)…を表しています。

ファイルがロックされてい

る時に表示されます。

静止画を撮影する

動画記録中の場合は、記録 / 確定キーを

押して動画記録を停止します。

MODE キーを押して静止画モードにしま

す。

動画 静止画 再生

記録 / 確定キーを押すとシャッターが切

れます。

O キーを押すと静止画のメニューが表示

されます。

露出の補正値…

(P.15)…を表し

ています。

00500

5M

静止画の解像度…(P.18)…を表しています。

13

見る

撮影した映像を本機のモニターで確認する

動画記録中の場合は、記録 / 確定キーを

押して動画記録を停止します。

O キーを 2 回押して再生モードにします。

動画 静止画 再生

再生したい映像を+ ( プラス )/ ー ( マイナス )

ファイルがロックされてい

る時に表示されます。

選択されている動画の長さ

(時間)を表しています。

キーで選択し、記録 / 確定キーを押すと

再生が開始されます。

再生を停止するときは、記録 / 確定キー

を押すと再生が一時停止します。

(再生停止状態でもう一度記録 / 確定キー

を押すと再び再生を始めます。)

再生を開始すると、カウンターに

切り替わり再生時間を表示します。

14

15

見る

再生中に+ ( プラス )/ ー ( マイナス ) キーを押すことで再生速度の変更ができます。



-8 倍速再生 (-8x) (-2x) (2x) 8 倍速再生 (8x)

O キーを押すと…再生映像選択画面に戻ります。

再生映像選択画面で…O キーを押すと再生メニューが表示されます。

再生メニューでは、記録ファイルの削除や保護ができます。

ボタン

MODE

キー

O(MENU)

キー

記録/確定

キー

動作

ファイル選択時 前のファイルを表示

ファイル再生時 再生速度の変更

ファイル選択時 次のファイルを表示

ファイル再生時 再生速度の変更

ファイル選択時 モード変更

ファイル再生時

ファイル選択時 再生設定メニュー表示

ファイル再生時

ファイル選択時 再生

ファイル再生時 一時停止/再開

機能

見る

モニターを接続して見る

本機の AV 出力ジャックに市販の AV ケーブルを接続することで外部出力するこ

とができます。

3.5 φステレオ (3 極 ) ミニプラグ ---…RCA ピンプラグ x2…(黄色・白(または黒)、

もしくは赤・白などのケーブルを接続することで、映像を外部に出力することが

可能です。外部モニターに出力中は本機のモニターは動作しません。ケーブルに

よって極性が異なることがありますので、出力されない場合は逆に接続してみて

ください。

注意

■映像のみのケーブル (1 極 ) タイプや

4 極タイプ ( 赤・白・黄 ) のケーブ

ルでは動作しません。

16

便利な機能を使う

各種設定をする

各種設定を行う場合、録画を一旦中断してください。記録 / 確定  キーで中断できます。

もっときれいな画像、もっと長時間の録画

ビデオ・MENU > 解像度

録画する画像の解像度を設定します。

解像度をあげると録画時間が短くなり、

さげると長くなります。

720p

1280×720

WVGA

848×480

VGA

640×480

高解像度

(初期設定)

バランス

長時間

※…WVGA… は 800×480… ですが、本機

では 848×480… を WVGA… として便宜

的に使用しています。

録画繰り返し時間を設定する

ビデオ・MENU > 録画繰り返し時間

一つの録画ファイルの時間を設定しま

す。

SD/SDHC カードの容量がいっぱいにな

ると、古いファイルから消されて新しい

ファイルが保存されます。

…3…分

…5…分

(初期設定)

画像を明るく・暗く

ビデオ・MENU > 露出補正

マニュアルで露出補正を設定できます。

設定範囲 -2.0…~…+2.0

初期値:±…0.0

動きを検出して録画を開始する

ビデオ・MENU > 動体検知

動体検知機能を ON に設定すると、画像

の中に動くものが検出された場合に記録

を開始します。動作が検出されなくなる

と自動的に録画が停止します。

OFF

ON

動体検知機能を使わ

ない(初期設定)

動体検知機能を使う

※動体検知機能はカメラに写っている

画像の中の動き(輝度の変化)を検出

します。動くものがあった時に自動的

に電源が ON になるものではありま

せん。また、遠くのものなど画面に占

める割合が少ない場合や動きが連続し

ない場合などには反応できない場合が

あります。ドライブレコーダーとして

使用する場合は動体検知機能は必ず

OFF にて使用してください。

映像と同時に周囲の音を録音

ビデオ・MENU > サウンドレコーディング

サウンドレコーディング機能で、映像と

ともに音声や車の中の音を同時に記録す

るかどうか選択できます。

OFF 音声を記録しない

ON

音声を記録する

(初期設定)

17

映像に日時を記録する

ビデオ・MENU > 日時記録

記録するときに日時を同時に記録するこ

とができます。

OFF 日時を記録しない

ON

日時を記録する

(初期設定)

静止画の解像度を設定する

静止画・MENU > 解像度

静止画の解像度は次の中から選択できま

す。

8M

5M

3M

3264…x…2448

2592…x…1944

2028…x…1536

(初期設定)

画像を明るく・暗く

静止画・MENU > 露出補正

マニュアルで露出補正を設定できます。

設定範囲 -2.0…~…+2.0

初期値:±…0.0

静止画に日時を記録する

静止画・MENU > 日時記録

静止画を記録するときに日時を同時に記

録することができます。

OFF

ON

日時を記録しない

日付 / 時刻を記録

する

(初期設定)

18

19

便利な機能を使う

記録済みファイルを削除する

再生・MENU > 削除

記録された映像・画像ファイルは古いも

のから自動的に消され(上書き)ますが、

手動で特定のファイルを削除することが

できます。

このファイルを

削除する

すべてのファイ

ルを削除する

現在のファイルが

削除されます

カードに記録され

た全てのファイル

が削除されます

記録済みファイルを保護する

再生・MENU > 保護

記録された映像・画像ファイルは古いも

のから自動的に消され(上書き)ますが、

手動で特定のファイルを保護することが

できます。保護されたファイルには鍵マ

ークが表示されます。

このファイルを

保護する

このファイルの

保護を解除する

すべてのファイル

を保護する

すべてのファイル

の保護を解除する

現在のファイルが

保護されます

現在保護されてい

るファイルの保護

を解除します

カードに記録され

た全てのファイル

を保護します

カードに記録され

た全てのファイル

の保護を解除します

※ フ ァ イ ル を 保 護 し て も microSD/

SDHC カードをフォーマットすると

消去されます。ご注意ください。

日付と時刻を設定する

設定・MENU > 日時設定

映像、静止画に記録する日付と時刻をあ

わせます。(P.10 参照)

操作音の ON/OFF

設定・MENU > 操作音

ボタンを押した時の操作音の ON/OFF を

設定します。

初期値:ON

メニューの言語を選択する

設定・MENU > Language(言語選択)

表示言語を日本語・English(英語)から

選択できます。

初期値:日本語

蛍光灯のチラツキを抑える

設定・MENU > 電源周波数

蛍光灯下でのチラツキを抑えるための設

定です。東日本では 50Hz,… 西日本では

60Hz を選択します。

初期値:50Hz

スクリーンセーバー

設定・MENU > スクリーンセーバー

録画の時間が一定時間経過すると LCD

画面のバックライトが消え、画像が暗く

なります。ここではスクリーンセーバー

が動作するまでの時間を設定します。

OFF

バックライトを消さ

ない(初期設定)

1 分 1 分後

3 分 3 分後

※オフを選択するとスクリーンセーバは

動作しません。

赤外線 LED を使用する

設定・MENU > 赤外線 LED

赤外線 LED を使用する場合に設定しま

す。通常のドライブレコーダーとして使

用する場合には OFF で使用してくださ

い。

OFF

ON

赤外線 LED を使用しない…

(初期設定)

赤外線 LED を点灯する

※赤外線の到達距離は最長 1.5m です。

またトラックなどフロントガラスが地

面に対して垂直に近い角度でついてい

る場合には発光した赤外線がフロント

ガラスに反射して映り込むことがあり

ます。

 ドライブレコーダーとして使用する場

合にはヘッドライトの明るさで撮影す

るため OFF で使用してください。 microSD/SDHC カードを初期化する

設定・MENU > フォーマット

microSD/SDHC カードの初期化を行い

ます。microSD/SDHC カードを初期化

すると、記録したデータ(ロックファイ

ルを含みます)は全て消去されます。必

要なデータは初期化する前にあらかじめ

パソコンなどに保存しておいて下さい。

設定を工場出荷状態に戻す

設定・MENU > 設定初期化

本機の設定を工場出荷状態に戻します。

出荷状態に戻すときにはメニュー選択後

「確認」を選択して下さい。

(日時の設定は初期化されません)

ソフトウェアのバージョンを確認

設定・MENU > ソフトウェア バージョン

本機ソフトウェアのバージョン情報を確

認できます。本機ソフトウェアのバージ

ョン情報を確認できます。

20

21

上手な使い方

本機の動作について

本機に外部から電源が供給されると自動的に電源が入り録画が開始されます。また、電

源の供給が止まると、記録ファイルの終了処理を行い、自動的に電源が切れます。

本機は動画の撮影の他に、写真 ( 静止画 ) の撮影、動画の再生、静止画の表示を行うこ

とが出来ます。

録画停止中に MODE キーを押していくと、動画モード→静止画モード→再生モードと

モードが切り替わり、再生モード中に MODE キーを押すと再び録画モードに戻ります。

録画、静止画、再生、各モード中にメニューキーを押すと、各モードのメニューが表示

されます。さらにもう一度メニューキーを押すとシステムメニューが表示されます。

メニューの詳細は “ 各種設定をする ” の項目 (P.17)…を参照してください。

ループ録画について

本機はループ録画形式を採用しております。

“ 各種設定 ” の項目…録画繰り返し時間 (P.17)…で設定した時間ごとに動画ファイルを作

成し、SD カードの容量いっぱいまで記録をすると、古いファイルを削除して録画を継

続していきます。…

例 ) 録画繰り返し時間…3 分の場合 microSD/SDHC カード

3 分 3 分 3 分 3 分

... ...

3 分 3 分 3 分 3 分

ロックファイル ( ファイルの保護機能 ) について

本機は、録画中に MOD(MODE) キーを押すと現在録画中のファイルを保護し、ロッ

クファイルとして上書きされないように保護することができます。ファイルの継ぎ目な

どでは次のファイルもロックすることをお勧めします。

ロックファイルは上書きされないため、それ以外の部分を使用してループ録画を継続し

ます。このため空き部分の書き換え回数が増え microSD/SDHC カードの寿命にも影

響を与えます。定期的にロックファイルの保護を解除するか、microSD/SDHC カード

をフォーマットして使用してください。

またロックファイルが一杯になると、ループ録画ができなくなります。

ロックの解除方法

フォーマットの方法

❶ 再生モードで O キーを押し再生メニュ

ーを出します。

❷…ー ( マイナス ) キーで保護を選択し記

録 / 確定キーを押します。

❶ 録画が停止している状態で、MENU キ

ーを 2 回押し、設定・MENU を表示

します。

❷…ー ( マイナス ) キーでフォーマット

選択して、実行します。

❸ ー ( マイナス ) キーを押し、" すべての

ファイルの保護を解除する"を選択し、

記録 / 確定キーを押してください。

注意

■必要なデータがある場合はパソコン

などでバックアップを取ってください。

22

23

上手な使い方

初期化 ( オールリセット ) について

本機が正常に動作しない場合やフリーズした場合には初期化を行います。

電源ケーブルを抜いた状態でリセットホールのリセットスイッチをクリップの先など

で押してください。

初期化を行っても問題が解決されない場合、microSD/SDHC カードを抜いて再度リセ

ットをして確認します。カードを抜いて正常に動作する場合にはパソコンなどでカー

ドをフォーマットしてください。フォーマットが出来ない場合などは microSD/SDHC

の寿命が考えられます。

赤外線機能について

夜間の暗闇でも赤外線 LED により、撮影が可能です。赤外線の照射距離は最長 1.5m に

なります。赤外線は人間の目には見えません。

別売りアクセサリのご紹介

NX-BP05 と接続する

別売りのモバイルパワーボックス NX-BP05 を使用することで、エンジンを切った状態

で本機を防犯カメラとして使用できます。

❶…        …の本体からカー電源

コード抜きます。

❷ NX-BP05 付属の miniUSB ケーブルを

本体の電源(USB)ポートに接続します。

❸ miniUSB ケーブルをモバイルパワー

ボックスの NX-BP05 の USB ポート

に接続します。

❹モバイルパワーボックスの NX-BP05

の開始スイッチを押し電源を入れます。

24

録画時間の目安

4GB

8GB

16GB

1280…x…720

約…24…分

約…48…分

約…96 分

848…x…480

約…30…分

約…60…分

約…120…分

640…x…480

約…36…分

約…72…分

約…144…分

32GB

約…192…分 約…240…分 約…288…分

上記の時間は目安であり、ご使用の環境、映像の内容等によって大きく変わります。

25

仕様

■イメージセンサー

■記録画角

1/4 インチ…約 100 万画素…CMOS

水平:約 105° 垂直:約…67°

対角:約…125° @ 1280×720

■ビデオサイズ

1280×720…

…848×480

…640×480

■言語

日本語 / 英語

■ビデオファイル形式

AVI-MJPG

■静止画ファイル形式

JPEG

■入力電圧

12/24V(電源コード)

■電源電圧

■音声

■サイズ

5V…DC(本体)

モノラル

約…74(幅)…x…52(高さ)…x…19…(奥行き)mm

突起部を除く

■音声

■重量

モノラル

約…52g

■動作温度 / 湿度範囲

0℃…~…+60℃、湿度 20%…~…80%(ただし結

露しないこと、および 35℃以上に置ける湿度

は 65%以下)

※動作環境は必ずしも動作を保証するものではありません。

※商品の仕様は改良のため予告なく変更する場合があります。

※本機は民生用として設計されております。

26

故障かな?と思ったら

電源が入らない

●カー電源コードが miniUSB ジャックにしっか

り接続されていない。

カー電源コードを miniUSB ジャックにしっ

かり接続してください。

●カー電源コードが車のシガーライターソケッ

トにしっかり接続されていない。

カー電源コードが車のシガーライターソケ

ットにしっかり接続してください。

●カー電源コード先端に入っているヒューズが

切れていませんか?

新しいヒューズと交換してください。

映像が記録できない

● microSD/SDHC カードが挿入されていない。

カードを本体に挿入してください。

● microSD/SDHC カードに異常があると映像

記録ができなくなります。

その場合は microSD/SDHC カードをフォ

ーマットしてから本体に挿入してください。

●保護したファイルで microSD/SDHC カード

がいっぱいになってませんか?

保護の設定を解除してください。

(P.19、P22)…記録済みファイルを保護する

映像が細切れで

記録されている

●動体検知が ON になっていませんか?

動体検知を OFF にしてください。

(P.17)…動体検知

動画再生で映像が飛

んだり、カクカクする

● microSD/SDHC のスピードクラスが足りて

いない。

⇒ (P.17)… 解像度の設定を下げるか microSD/

SDHC カードを交換してください。

27

冬期電源を入れた

直後画面が暗い

●液晶画面の性質上、画面が温まるまでは暗い状

態が続きます。

画面にドット欠損

(輝点・滅点)がある

時計が初期値に

戻ってしまう

操作を受け付けない

●液晶ディスプレイの構造によるもので、故障で

はありません。液晶画面は非常に精密度の高

い技術で作られていますが、画面の一部にご

くわずかの画素欠けや常時点灯する画素があ

る場合があります。

●内蔵の充電式バッテリーが放電してしまっている。

本体に電源が入った状態(青色 LED が点

灯している状態)でしばらく充電してくだ

さい。

 (バッテリーには寿命があります)

● microSD/SDHC カードが壊れている可能性

があります。

microSD/SDHC カードを抜いて動作をす

る場合には、microSD/SDHC カードが壊れ

ている可能性があります。microSD/SDHC

メーカー様へお問い合わせください。

●内部コンピュータの異常

リセットホールのリセットスイッチをクリ

ップの先などで押してください。

28

29

1年保証規定

本製品は、当社において厳重な品質管理のもとに検査され合格したものですが、万一ご購

入後1年以内に製造上の不備に起因する故障が生じた場合には、当社が責任をもって無償

修理いたします。

なお、次に記載した場合の故障については、保証期間内であっても有償修理となります。…

①使用上の誤り、不当な改造や修理などによる故障および損傷。

②ご購入後の輸送、移動、落下などによる故障および損傷。…

③火災、地震、水害、異常電圧、指定外の電源、電圧、周波数使用および…

その他の天変地異などによる故障および損傷。

④一般家庭用以外(たとえば業務用など)に使用された場合の故障および損傷。

⑤本保証書のご提示がない場合。

⑥本保証書の所定事項が未記入、あるいは字句が書き換えられた場合。…

※本保証書は日本国内においてのみ有効です。

●使用上修理を依頼されるときはまず、配線の状態および操作方法に間違いがないかどうかよく調べて

いただき、それでも異常がある時は修理依頼してください。

●その際は問題が発生したときの症状、表示されたメッセージ、症状の再現方法についてできるだけ詳

しくお書きください。

●必要なファイルは、必ずお客様にてバックアップをお取りください。お預かりしたデータの保証はい

かなる場合でもできません。

●保証は不具合が発生した製品を販売店にお持込いただくか、弊社宛てに送付していただき、修理もし

くは代品との交換によるセンドバック方式となります。

●出張修理は行っておりません。

●保証の範囲は商品のみの保証となり、取り付けや取り付けにかかる費用の保証や商品を使用する事に

より発生した商品以外への損害についての保証は一切いたしませんので予めご了承ください。

●修理期間中の代替機の貸し出しは行っておりません。

修理の際、一部代替品を使わせていただくこと、修理品に変わって同等品と交換させてい

ただくことがあります。

【サポート問い合わせ先】

株式会社…エフ・アール・シー サービス課

TEL:042-793-7746……土日・祝日及び弊社休業日を除く【10:30 ~ 12:00……13:00 ~ 17:00】

【付属の microSDHC カードについて】

本製品に付属の microSD/SDHC…カードは本機で使用の場合に限り、本体の保証に準じ保

証します。 microSD/SDHC…カードの故障と思われる場合には、まずはパソコンで SD…アソシエーシ

ョンから配布されている SD…フォーマッタを使用して [ 上書き ] フォーマットしてくださ

い。フォーマットができない場合などは下記の住所に不具合の現象と本機の保証書のコピ

ー ( 必ず保証期間のわかるもの)と microSD/SDHC カードを添付してお送りください。

〒 101-0025…東京都千代田区神田佐久間町 1-17-5 階

株式会社…磁気研究所 サポートセンター

TEL:03-3253-5823……土日・祝日を除く 【10:30 ~ 12:00……13:30 ~ 15:30】

Mail:[email protected]

30

株式会社エフ・アール・シー

〒 194-0035 東京都町田市忠生 4-11-8

TEL 042-793-7746【10:00 ~ 12:00…13:00 ~ 17:00】

(土日祝日及び弊社休業日を除く)

URL http://www.frc-net.co.jp/

4- 235- 001

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
