 BLACK-and-WHITE VIDEO CAMERA MODULE
スキャン
VGA 1/60秒
出力
1N:ノンインタレース
モード1
(ノンリセットモード)
モード2
(リセットモード)
外 部トリガー
シャッタ ー
外 部トリガー
シャッタ ー
*2
1/3型 1/2型
CCD
CCD
部分
読出
HD VD
外部同期
アクセサリー
ー
カラーカメラモジュール
F
C
B
ー
S
D
リスタート 長時間 ノーマル
リセット 露光 シャッター
*1:XC-HR50
* 2:XC-HR57
P7 2

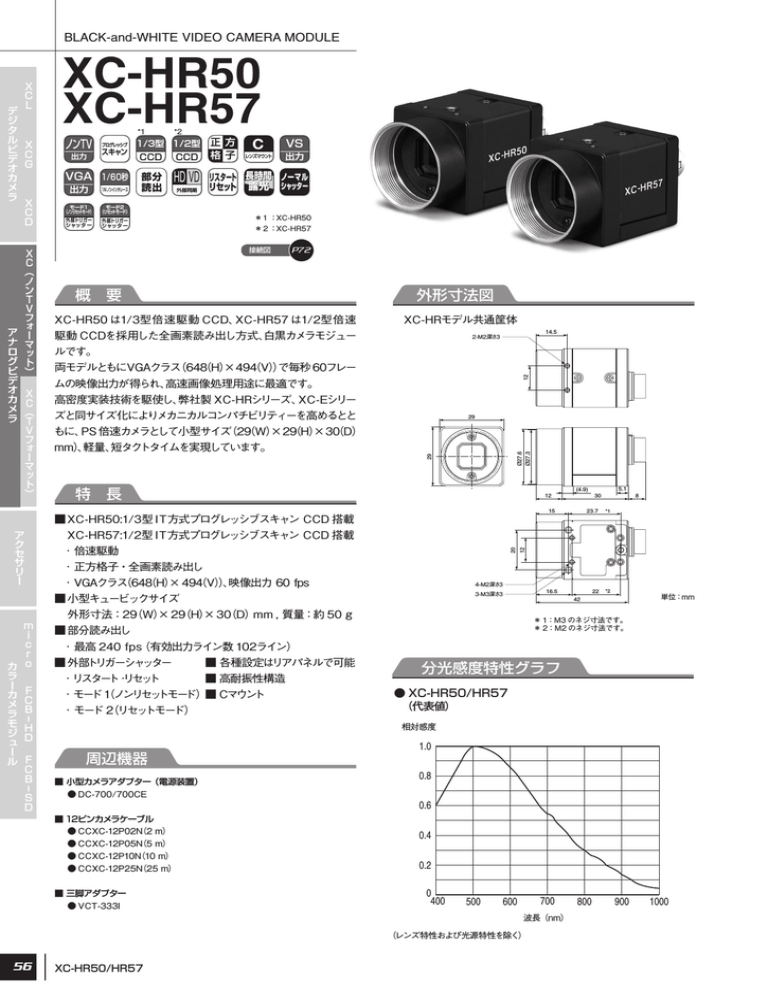

概 要
XC-HR50 は1/3型倍速駆動 CCD、XC-HR57 は1/2型倍速
駆動 CCDを採用した全画素読み出し方式、
白黒カメラモジュー
ルです。
両モデルともにVGAクラス
(648
(H)
×494
(V)
)
で毎秒 60フレー
ムの映像出力が得られ、
高速画像処理用途に最適です。
高密度実装技術を駆使し、
弊社製 XC-HRシリーズ、XC-Eシリー
ズと同サイズ化によりメカニカルコンパチビリティーを高めるとと
もに、PS 倍速カメラとして小型サイズ(29
(W)
×29
(H)
×30
(D)
mm)
、
軽量、短タクトタイムを実現しています。
外形寸法図
XC-HRモデル共通筐体
14.5
2-M2深さ3
29
特 長
■XC-HR50:1/3型 IT方式プログレッシブスキャン CCD 搭載
XC-HR57:1/2型 IT方式プログレッシブスキャン CCD 搭載
・ 倍速駆動
・ 正方格子・全画素読み出し
・ VGAクラス
(648
(H)
× 494
(V)
)
、
映像出力 60 fps
■小型キュービックサイズ
外形寸法:29
(W)
× 29
(H)
× 30
(D)mm , 質量:約 50 g
■部分読み出し
・ 最高 240 fps(有効出力ライン数 102ライン)
■外部トリガーシャッター
■各種設定はリアパネルで可能
・ リスタート・リセット
■高耐振性構造
・ モード (
1 ノンリセットモード)
■Cマウント
・ モード 2
(リセットモード)
周辺機器
■ 小型カメラアダプター(電源装置)
● DC-700/700CE
30
15
8
23.7
*1
22
*2
4-M2深さ3
16.5
3-M3深さ3
単位:mm
42
* 1:M3 のネジ寸法です。
* 2:M2 のネジ寸法です。
分光感度特性グラフ
● XC-HR50/HR57
(代表値)
1.0
0.8
0.6
■ 12ピンカメラケーブル
● CCXC-12P02N
(2 m)
● CCXC-12P05N
(5 m)
● CCXC-12P10N
(10 m)
● CCXC-12P25N
(25 m)
■ 三脚アダプター
● VCT-333I
0.4
0.2
0
400
500
700
600
波長(nm)
(レンズ特性および光源特性を除く)
56
5.1
(4.9)
12
相対感度
H
D
F
C
B
VS
出力
29
(TVフォーマット)
アナログビデオカメラ
(ノンTVフォーマット)
m
i
c
r
o
C
レンズマウント
接続図
X
C
X
C
正 方
格 子
12
出力
*1
プログレッシブ
Ø27.6
Ø27.3
X
C
D
ノンTV
12
X
C
G
XC-HR50
XC-HR57
20
デジタルビデオカメラ
X
C
L
XC-HR50/HR57
800
900
1000
各部の名称と働き
② カメラ固定用補助ネジ穴(上面)
ご注意
Cマウント式のレンズとして、
レンズマウント面からの飛び出し量が10 mm 以下の
ものを使用してください。
10 mm 以下
③ 三脚取り付け用ネジ穴(底面)
X
C
G
レンズマウント面
② カメラ固定用補助ネジ穴(上面)
③ 三脚取り付け用ネジ穴(底面)
三脚を使うときは、
この4 つのネジ穴を使って三脚アダプター VCT-333Iを取り
付けます。
④ カメラ固定用基準ネジ穴(底面)
カメラモジュール固定用に高い精度で切られたネジ穴です。ここでカメラモ
ジュールを固定すると、
光軸のずれを最小限にとどめることができます。
X
C
D
X
C
アナログビデオカメラ
(TVフォーマット)
(ノンTVフォーマット)
④ カメラ固定用基準ネジ穴(底面)
デジタルビデオカメラ
① レンズマウント(Cマウント)
X
C
L
① レンズマウント(Cマウント)
Cマウント式のレンズや光学機器を取り付けます。
X
C
製品仕様
画サイズ
撮像素子
有効画素数 (H × V)
映像出力画素数 (H × V)
セルサイズ (H × V)
レンズマウント
同期方式
外部同期信号
外部同期許容周波数偏差
ジッター
走査方式
映像出力モード
映像出力
水平周波数
垂直周波数
VGA
1/2型 PS IT CCD
9.9 µm × 9.9 µm
Cマウント
内部 / 外部(リアパネル切換えスイッチがEXT 時、
入力信号の有無に応じて自動切換え)
HD/VD(2 Vp-p 〜 5 Vp-p, 75 Ω)
± 1%(水平同期周波数に対して)
20 nsec 以下
ノンインタレース プログレッシブスキャン方式
ビニング:2ライン合成出力 120 fps ノーマル:1ライン順次出力 60 fps
1.0 Vp-p、
同期負、
75 Ω不平衡
31.468 kHz
59.94 Hz (ノーマルモード)
119.88 Hz (ビニングモード)
アクセサリー
7.4 µm × 7.4 µm
水平解像度
500TV 本
F
C
B
H
D
F
C
B
ー
XC-HR50/HR57
m
i
c
r
o
ー
400 lx F5.6(FIX GAIN
(0 dB)
)
1 lx( F1.4、GAIN +18 dB)
58 dB(GAIN 0 dB)
MANUAL(0 dB 〜 18 dB)/ FIX(0 dB)
(リアパネルスイッチにて切換え可能)
1(固定)
820 mV ± 70 mV(F1.4、FIX GAIN(0 dB)
)
ノーマルシャッター、
リスタート・リセット、外部トリガーシャッター(モード1/モード2)
1/100、
1/125、
1/250、
1/500、
1/1,000、
1/2,000、
1/4,000、
1/10,000、
1/15,000、
1/30,000秒
ディップスイッチによる設定:1/100、
1/125、
1/250、
1/500、
1/1,000、
1/2,000、
1/4,000、
1/10,000、
1/25,000、
1/50,000、
1/100,000秒
トリガーパルス幅による設定:1/4〜 1/100,000秒
極性:+、
幅:2 µ 〜 250 m 秒、
入力インピーダンス:10 kΩ以上
R/Rモード時 ビニング OFF:max : 240 fps(有効ライン : 102)
ビニング ON :max : 362 fps(有効ライン : 59)
外部トリガーシャッター(モード 1)
時 ビニング OFF:max : 240 fps(有効ライン : 100)
ビニング ON :max : 240 fps(有効ライン : 105)
DC 12 V(10.5 V 〜 15.0 V)
1.8 W
29 × 29 × 30 mm(突起部含まず)
約 50 g
–5℃ 〜 +45℃
–30℃ 〜 +60℃
0℃ 〜 40℃
20% 〜 80%(結露のない状態で)
20% 〜 95%(結露のない状態で)
10 G(20 Hz 〜 200 Hz X,Y,Zの各方向 20分)
70 G
88,044 時間(約 10.1年)
UL6500, FCC/ICES-003: Class A, CE: EN61326, AS/NZ: EN61326, KC: KN22/KN24: Class A
ご購入後3年 (詳しくは「保証規定」
(別紙)
をご覧ください)
レンズマウントキャップ(1)
、取扱説明書(1)
S
D
57
カラーカメラモジュール
外部トリガーシャッター
外部トリガー
電源電圧
消費電力
外形寸法 (W x H x D)
質量
動作温度
保存温度
性能保証温度
動作湿度
保存湿度
耐振動性
耐衝撃性
MTBF
各種規格
製品保証期間
付属品
XC-HR57
VGA
1/3型 PS IT CCD
659 × 494
648 × 494
感度
最低被写体照度
映像S / N比
ゲイン
γ(ガンマ)
ホワイトクリップ
シャッター
ノーマルシャッター
部分読み出し
XC-HR50
④ M GAIN(手動ゲイン)調整つまみ
ディップスイッチ②の❹でMANUAL(手動調整)
に設定した場合、
このつまみで
ゲインを調整できます。
リアパネル
デジタルビデオカメラ
X
C
L
① VIDEO OUT/DC IN/SYNC 端子
X
C
G
②シャッタースピード
/ 各種モード設定用
ディップスイッチ
X
C
D
(TVフォーマット)
アナログビデオカメラ
(ノンTVフォーマット)
アクセサリー
F
C
B
ー
カラーカメラモジュール
m
i
c
r
o
H
D
ー
F
C
B
S
D
③ HD/VD 信号入出力切り換えスイッチ
④ M GAIN 調整つまみ
⑤ 75 Ω終端スイッチ
ご注意
各種スイッチの設定は、
電源 OFFの状態で行ってください。
マニュアル可変用ボリュームは精密小型部品のため、必要以上の強い力による
ボリューム調整は破損の原因となりますのでご注意ください。
また、
このボリュームは360度回転式ではありませんので、
ストッパーを超えての
回転はしないようご注意ください。回転範囲は約 260度です。
ボリューム調整時はマイナスドライバーをご使用ください。
マイナスドライバー推奨サイズ:幅 1.9 mm 厚み0.5 mm 深さ0.45mm 以上
①V
IDEO OUT/DC IN/SYNC(映像出力/DC電源/同期信号入力)端子(12ピンコネクター)
カメラケーブル CCXC-12P05Nなどを接続して、DC +12 Vの電源の供給を受
けるとともに、
カメラモジュールからの映像信号を送出します。また、
同期信号発
生器を接続して外部同期信号(HD/VD 信号)
を入力すれば、
カメラモジュール
を外部同期で動作させることができます。
2 3 4
番号
1
2
3
4
スイッチ名称
シャッタースピード / 各種モード設定用ディップスイッチ
75 Ω終端スイッチ
M GAIN
(手動ゲイン)
調整つまみ
HD/VD 信号入出力切換えスイッチ
工場出荷モード
すべてをOFF
(左側)
ON
−*
EXT
*工場出荷時は、
「FIX」
に設定されているため、
このつまみは無効となっています。
ゲイン切換えスイッチを「MANUAL」
にした場合、0 dB 〜 18 dBの範囲で可変できます。
コネクターピンアサインメント
② シャッタースピード / 各種モード設定用ディップスイッチ
❶ シャッタースピード設定(1〜 4ビット)
撮影条件に応じたシャッタースピードに設定します。工場出荷時のスイッチ設定
はシャッター OFFです。
リアパネル
❷ 部分読み出しモード切換え(5ビット)
工場出荷時のスイッチ設定は部分読み出しOFFです。部分読み出しモードを
ONにしてお使いになる場合には、
パルス幅と周期の設定が必要となります。
❸ リスタート・リセット / 外部トリガーシャッターモード切換え(6〜 8ビット)
外部からリスタート・リセット信号を入力することにより任意のタイミングに1画
面の情報を取り出したり、外部からトリガーを入力することにより高速移動体を正
確な位置でとらえることができます。工場出荷時のスイッチ設定はノーマルです。
❹ ゲイン切換え(9ビット)
このスイッチの切換えにより、FIX(固定)
、MANUAL(手動調整)の各モードが
選択できます。工場出荷時のスイッチ設定はFIX(左側)
です。
工場出荷時のFIX 設定では個々のカメラが持つCCD 感度バラツキを吸収す
るため、全てのXC-HR50/HR57 が同一光源で同一感度(出力)
となるように
内部調整してあります。
(④ M G AINボリュームは無関係)複数のXC-HR50/
HR57 で同一被写体を捉える際に有効です。
❺ ビニングモード切換え(0ビット)
映像信号の読み出しモードをビニング OFFまたはビニング ONに切換えます。
工場出荷時のスイッチ設定はビニング OFFです。
③ HD/VD 信号入出力切換えスイッチ
カメラモジュールからHD/VD 信号を出力するときはINT 側に、外部からHD/
VD 信号を入力するときはEXT 側に設定します。
工場出荷時はEXT 側に設定されています。
ご注意
EXT 側に設定したときに外部からHD 信号が入力されない場合、
カメラは内部
同期で動作します。そのとき内部信号は出力されません。
58
リアパネル部工場出荷モード
1
X
C
X
C
⑤ 75 Ω終端スイッチ
外部同期信号を終端しないときはOFFにします。
工場出荷時のスイッチ位置はONです。
XC-HR50/HR57
ピン
番号
1
2
3
4
5
6
7
8
9
10
11
12
カメラ同期信号出力 外部同期モード
(HD/VD) リスタート・リセット 外部トリガーシャッター
GND
DC +12 V
映像出力(GND)
映像出力(信号)
HD 出力(GND)
HD 出力(信号)
VD 出力(信号)
−
−
−
−
VD 出力(GND)
GND
DC +12 V
映像出力(GND)
映像出力(信号)
HD 入力(GND)
HD 入力(信号)
VD 入力(信号)
−
−
−
−
VD 入力(GND)
GND
DC +12 V
映像出力(GND)
映像出力(信号)
HD 入力(GND)
HD 入力(信号)
リセット
(信号)
−
−
−
−
リセット
(GND)
GND
DC +12 V
映像出力(GND)
映像出力(信号)
HD 入力(GND)
HD 入力(信号)
VD 入力(信号)
−
−
WEN 出力(信号)
トリガーパルス入力
(信号)
VD 入力(GND)
*
* 7、
10、
11ピン共通のGND
電子シャッターについて
ノーマルシャッターと外部トリガーシャッターの2タイプがあります。
リアパネルのディップスイッチにより設定できます。
* リスタート・リセット動作時では、
電子シャッターは使用できません。部分読み出しモードはリス
タート・リセットモード、外部トリガーシャッターモード 1で利用することができます。
ノーマルシャッター
モード 1
(ノンリセットモード)
1
2
3
4
X
C
L
1
2
3
4
ご注意
ノーマル
8
その他 *
*その他は、
リスタート・リセットまたは
外部トリガーシャッターを表します。
8
● 後面のディップスイッチによる方法
シャッタースピードについては、
下表をご覧ください。
● ノーマルシャッタースピードの設定
1/250
1/500
1/1000
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1/4000
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1/15000
1
2
3
4
1/100
1
2
3
4
1/125
1/250
1/500
1/1000
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1/2000
1/4000
1
2
3
4
1
2
3
4
1/50000
単位:秒
1/10000
1
2
3
4
1/100
1/100000
1
2
3
4
1/25000
1
2
3
4
1
2
3
4
1
2
3
4
単位:秒
外部トリガーシャッター
外部からトリガーを入力することにより、高速移動体を正確な位置で捉
えることができます。後面のトリガーシャッターモード切り換えスイッチ
(ディップスイッチ 6、
7、8)
の設定を以下のようにモード 1またはモード 2
に設定してください。トリガーパルス幅を1/3 s 以上にすると、
出力はノー
マル VIDEO 信号に切換わります。
モード 1 モード 2
6
7
8
リスタート・リセットモードにするには
外部よりリスタート・リセット信号(HD/VD)
を入力することにより、任意
のタイミングに1画面の情報を取り出すことができます。このモードにす
るには、
カメラ後面のトリガーシャッターモード切換えスイッチ
(ディップス
イッチ 6、
7、8)
を下図のように設定してください。
リスタート・リセットと部分読み出しを併用する場合には、部分読み出し
モード
(ディップスイッチ 5)
をON
(右側)
に設定してください。
X
C
X
C
アクセサリー
6
7
8
リスタート・リセット
X
C
D
アナログビデオカメラ
(TVフォーマット)
1/30000
1/10000
モード 1
(ノンリセットモード)
/モード 2
(リセットモード)
X
C
G
(ノンTVフォーマット)
1/125
1/2000
トリガーに対応する映像の出力が終わる前に次のトリガーを入力すると、映像に
影響がでます。
部分読み出し
OFF
5
ON
R/R
5
6
7
8
ご注意
● モード 2(リセットモード)
内部 VDにリセットがかかり、
トリガーパルスから一定期間後に映像が出力される
モード
外部トリガーシャッターを設定するには
シャッタースピードは以下のような2種類の設定方法があります。
● トリガーパルス幅による方法
後面のディップスイッチ 1〜 4 をすべて「OFF」に設定してください。トリガー
パルスの幅を2 µ s 〜 250 m sの範囲に設定することにより、任意のシャッター
スピードが得られます。
シャッタースピード=トリガーパルス幅+ 6 µ s
ON
m
i
c
r
o
5
長時間露光
リスタート・リセット機能は、通常の使用条件では十分な感度が得られな
い場合、
あるいは移動する被写体の軌跡などを観察したい場合に使用す
ると、CCDの蓄積時間を伸ばすことにより高感度画像を得ることができ
ます。そのためにVDパルスとVDパルスの間隔(T)
を広げたVD 信号を
外部より入力してください。
F
C
B
H
D
F
C
B
ー
● モード 1
(ノンリセットモード)
トリガー入力後、VDに同期した映像を出すモード
—外部 HD*/VDを入力した場合 :外部 VDに同期
—外部 HD*/VDを入力しない場合 :内部 VDに同期
*外部 HD 入力の有無で外部同期と内部同期を自動判定します。
OFF
5
ー
映像を得るタイミングには以下の2 つのモードがあります。
部分読み出し
S
D
入力タイミングチャート例
EXT-HD
EXT-VD
CCD蓄積
T
ビデオ出力
XC-HR50/HR57
59
カラーカメラモジュール
・カメラ電源投入後、外部トリガーの初めの1パルスは、
カメラのモード設定に使
用する為、
それにて出力する画像データ
(1枚目のみ)
は無効としてお取り扱いく
ださい。外部トリガーシャッターの使用時はモードに関係なく上記の動作となり
ます。
・部分読み出しモードは、外部トリガーモード 2 では使用できません。
デジタルビデオカメラ
連続して得られるビデオ信号でシャッター機能による高速移動物体を鮮
明にとらえるためのモードです。ノーマルシャッターを使用する場合は、
ディップスイッチ 8 を下表のようにOFF
(左側)
にしてください。
モード 2
(リセットモード)
