GE
Inspection Technologies

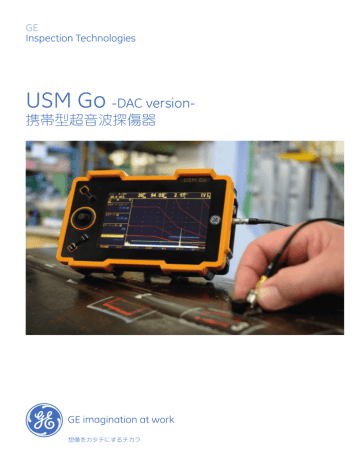

USM Go -DAC version携帯型超音波探傷器
USM Goは携帯性を追求した、
手のひらサイズの
超音波探傷器です。
人間工学に基づいた堅牢・軽量設計
幅広いアプリケーションに対応
USM Goは人間工学に基づいた軽量・小型設計で、使い
やすく、簡単に操作が可能です。
USM Goは、航空機、電力プラント、自動車、石油・ガス
産業など、あらゆる工業分野における超音波探傷試験
に使用できます。
携帯性を追求した設計
• コンパクト設計で、重量わずか850g(バッテリ含む)
主なアプリケーション:
溶接部検査/鋳造・鍛造品の検査/レール探傷/複合
材料の検査など
• バッテリ動作5.5 時間(バッテリは本体に取り付けた
ままでも充電可能)
データ管理、レポート作成
• 狭い場所や立入りが難しい場所の検査にも使用可能
見やすい画面表示
• コンパクトボディながら、視認性を確保
• 64.8 ×108mm(H×W)の大きな画面サイズ
• 480 ×800 ピクセルの高解像度画面
USM Goでは、測定結果(.jpgまたは.bmp 形式)や、設定
データをSD カードに保存することができます。特別な
レポート作成ソフトウェアや、データ転送ケーブルは
不要です。レポート内容は、A スコープのみまたは、
Aスコープ/探傷器設定内容の2種類から任意に選択可能
です。
• 目が疲れにくい表示サイズ
• 屋外でも見易いカラー画面
使いやすいジョイスティック
• メニュー選択や設定値の調整はすべてジョイスティック
で行え、片手で操作可能
• 左手でも右手でも同様に操作可能な切替え機能
• 取外し可能なスタンドで見やすい角度に調整可能
ゲインキー
• 機能ボタンにユーザー設定に
よる機能の割当てが可能
設定可能機能
フリーズ、ジョイスティックロック、
コピー機能、AGC80%、
ゲート拡大、
dBステップ、データセット呼出し
機能キー2
機能キー1
レポート例(A スコープ/ 探傷器設定内容)
豊富な基本機能と特長
• JIS-DAC 機能搭載(JIS Z 3060-2002 準拠)
• DAC/TCG 機 能 搭 載(EN/ASME 準 拠 )
。DAC 線 を 直 線、
曲線から選択可能。また、カスタムオフセット機能
により任意にオフセットを4 つまで表示可能
• 斜角スキップ点色別表示機能により、斜角探傷時設
定板厚と屈折角によって画面上に0.5s、1.0s、1.5s の
スキップごとに区間をカラーで色別表示が可能
JIS-DAC(JIS Z 3060-2000 準拠)
• 広範囲に設定可能なパルス繰返し周波数(自動設定)
• SD カードに探傷データを保存可能
• ラバーハウジングを採用し、厳しい環境下での使用
にも耐える堅牢構造
• 見やすい角度に調整可能なスタンド付
• IP67 準拠の防塵・防滴構造
• 画面ズーム機能搭載
DAC/TCG(DAC オフセット表示画面準拠)
オプション機能
• スクエアパルス機能
• DGS 機能
• データロガ機能
• マニュアルPRF 機能/ ゴーストエコー検出機能(特許取得技術)
ゴーストエコー検出機能とは、パルス繰返し周波数を低くす
ることにより、
鍛造品などの介在物やポロシティ検出におい
てもエコーの判別が可能。溶接部検査などの場合はパルス
繰返し周波数を高く設定し、走査速度を最適化。ゴースト
エコー検出時には、エコーが点滅。
カラーレッグ使用時
ゴーストエコー検出機能
標準構成内容
本体
バッテリ
バッテリ充電器兼AC電源
ハンドストラップ
キャリングケース
取扱説明書
校正証明書類
1
1
1
1
1
1
1
主な仕様
測定範囲(mm)
表示遅延(mm)
探触子ディレイ
音速
ダンピング
PRF
パルスタイプ
スパイク(電圧)
帯域幅(-3dB)
試験周波数設定
ゲイン
検波
ゲート数
DAC
TCG
測定モード
0-12,500mm
-45 - 10,000
0-999,9 μs
250 - 16,000 m/s
50/1,000 Ohms
15-2,000Hz(自動設定)
スパイク
120V/300V
0.2-20MHz
ローパス/4/5/10/13/広域帯
110dB
全波/半波正/半波負/RF
2
JIS Z 3060 / ASME / EN
120dBダイナミックレンジ
ピーク/フランク/Jフランク
メモリー媒体
レポート形式
PC接続
出力
画面サイズ(mm)
画面ピクセル
外形寸法(mm)
重量(バッテリ含む)
言語
電源
バッテリ
バッテリ動作時間
IP
EN12668-1
動作温度範囲
SDカード
.jpg/.bmp
Mini-USB
SAP/Alarm
64.8×108(H×W)
480×800(H×W)
111×175×50(H×W×D)
850g
日本語/英語他
ACアダプタ/バッテリ
リチウムイオンバッテリ
5.5時間
IP67
準拠
0-55℃
オプション機能
スクエアパルス
DGS機能
データロガ機能
マニュアルPRF機能/ゴーストエコー検出機能
お問い合わせは...
GEインスペクション・テクノロジーズ・ジャパン株式会社
〒180-0004 東京都武蔵野市吉祥寺本町2-4-14
Tel:0422-67-7067 Fax:0422-67-7068
〒542-0081 大阪府大阪市中央区南船場2-3-2
Tel:06-6260-3106 Fax:06-6260-3107
GEInspectionTechnologies.com/jp
[email protected]
※ すべての仕様および外観は、予告なしに変更されることがありますのでご了承ください。
※ 本製品をご使用の前に取扱説明書をよくお読みの上、正しくお使いください。
© 2009 General Electric Company. All Rights Reserved. GEIT-20056JP(09/11) 
