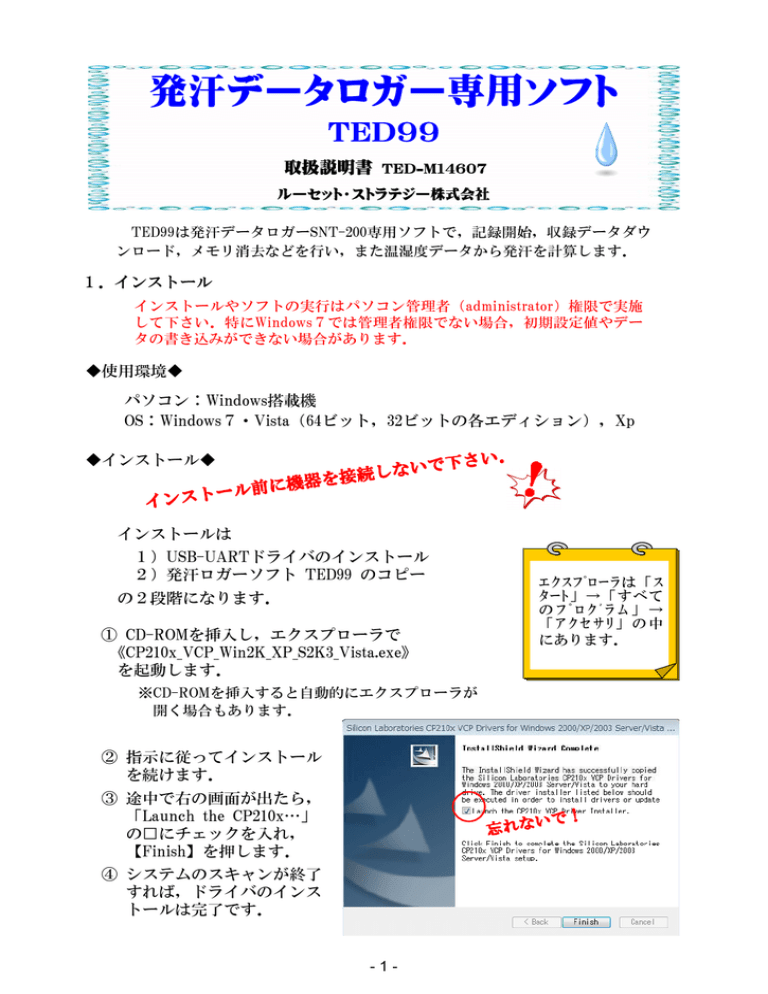

発汗データロガー専用ソフト
TED99
取扱説明書
TED-M14607
ルーセット・ストラテジー株式会社
TED99は発汗データロガーSNT-200専用ソフトで,記録開始,収録データダウ
ンロード,メモリ消去などを行い,また温湿度データから発汗を計算します.
1.インストール
インストールやソフトの実行はパソコン管理者(administrator)権限で実施
して下さい.特にWindows7では管理者権限でない場合,初期設定値やデー
タの書き込みができない場合があります.
◆使用環境◆
パソコン:Windows搭載機
OS:Windows7・Vista(64ビット,32ビットの各エディション),Xp
◆インストール◆
インストールは
1)USB-UARTドライバのインストール
2)発汗ロガーソフト TED99 のコピー
の2段階になります.
① CD-ROMを挿入し,エクスプローラで
《CP210x_VCP_Win2K_XP_S2K3_Vista.exe》
を起動します.
※CD-ROMを挿入すると自動的にエクスプローラが
開く場合もあります.
② 指示に従ってインストール
を続けます.
③ 途中で右の画面が出たら,
「Launch the CP210x…」
の□にチェックを入れ,
【Finish】を押します.
④ システムのスキャンが終了
すれば,ドライバのインス
トールは完了です.
-1-
エクスプローラは「ス
タート」→「すべて
のプログラム」→
「アクセサリ」の中
にあります.
⑤ パソコンを再起動します.
⑥ 発汗ロガーをUSB-シリアルインターフェイスに接続
し,これをパソコンのUSBコネクタに接続します.
⑦ デバイスマネージャでCOMポートを確認します.
「Silicon Labs CP210x USB to UART Bridge (COM
**)」をダブルクリックし,「ポートの設定」を行い
ます.
COMポートは「スター
ト」→「コントロールパ
ネ ル」 →(Xpの場
合「システム」)→
「デバイ スマネ ージ
ャ」→「ポート(COM
と L T P ) 」 →
「Silicon Labs
CP210x USB …」
で確認します.
ダブルクリック
設定値
⑧ CD-ROMの[TED99***](***はバージョン記号)をフォルダごと,任
意の場所(Cドライブの[Program Files]など)にコピーします.
※アプリケーションソフトTED99は特にインストールは
必要ありません.どこからでも起動できます.
⑨ フォルダ[TED99***]の中にある《TED99***.exe》を右クリックし,
「ショートカットの作成」を選択します.
作成されたショートカットをドラッグ&ドロップでデスクトップに移動
します.
◆プログラムのアンインストール◆
① デバイスドライバは,Windowsの「スタート」→「コントロールパネル」
→「プログラムと機能」(Xpでは「プログラムの追加と削除」)を使って
行います.
削除する項目は次の二つです.
・Silicon Laboratories CP210x USB to UART Bridge (Driver Removal)
・Silicon Laboratories CP210x VCP Drivers for Windows 2000/XP/2003
Server/Vista
② アプリケーションソフトTED99は,エクスプローラを使ってフォルダごと
削除します.
-2-
2.起動と終了
◆起動◆
①
②
③
④
⑤
USB-シリアルインターフェイスをパソコンに接続
十数秒待つ
データロガーをUSB-シリアルインターフェイスに接続
十数秒待つ
フォルダ[TED99***]の《TED99***.exe》
をクリックします.(***はバージョン記号)
初回起動時に「Cannot find the initial setting file.
Default values are set.」の警告が出ますが,問題で
はありません.
※パソコンが装置を認識するまでの待ち時間は,パソコン
の周辺機器や搭載ソフト類の状況により異なります.
初期条件設定ファイル
( initial setting
file)はプログラムを終
了する時に作ら
れ,次回から使用
されます.
◆終了◆
○トップページ(「Settings」タブ)の右下のボタン【Goodbye】を押すと,
設定値を保存してプログラムを終了します.
○ウィンドウ右上の × をクリックしても終了できますが,その場合,
各種設定値は保存されません.
3.初期設定(タブ名:Settings)
※「Mesure&Rec」のページ
にも同機能があります.
ページめくりタブ
接続
COMポート設定
データ保存場所
データファイル名規則
-3-
ロガーの孔数選択
終了
◆データロガーの接続◆
COMポートは「スター
ト」→「コントロールパネ
ル」→「デバイスマネー
ジャ」→「ポート(COM
とLTP)」→「Silicon
Labs CP210x USB
…」に記載のCOM番
号です.
① 「COM」欄の」の【▼】を押して,USB-シリ
アルインターフェイスのCOMポート番号を設
定します.
② ボタン【Confirm Connection】を押します.
接続に成功すれば,「Connected … Clocks
synchronized … 」が表示されます.
エラー対策
「ERROR:Data buffer setting …」
「ERROR:UART Port open …」
⇒ ポート番号が正しいかどうか確認.
⇒ USBケーブルを一旦抜いて,再度接続.
「ERROR:USB-UART connection & getting
device I.D. …」
⇒ パソコンが装置を認識していない可能性が
あるので,前ページの◆起動◆を再度試みる.
USBに接続すると,パソ
コンによっては内部設定
に時間を要します.ソフト
起動後,少し間を取っ
てから【Confirm
Connection】を押して下
さい.
接続に失敗した場合,
U SB や電池を外して再
度やり直して下さい。
◆データ保存場所の設定◆
①「Data File Folder」の【▼】を押して,データを保存するドライブを
指定します.
② 下段に表示されたフォルダの中から目的の場所を指定します.
フォルダをダブルクリックして,その内部を開くことができます.
◆データファイル名規則の設定◆
○「Data File Naming Rule」の欄に,データを区別するヘッダーを
指定します(必須ではありません).
○ヘッダーは半角12文字以内です.
○指定できる部分はヘッダーのみで,その他の部分は自動的に作成
されます.
○データファイル名は以下のようになります.
□□…□ □□□□□□ □□□□□□.snt
ヘッダー
記録開始日
(年月日)
記録開始時刻
(時分秒)
拡張子
(例1) ファイル名 120530095613.snt
⇒ ヘッダー無し,2012年5月30日9時56分13秒開始
(例2) ファイル名 HXY120309140455.snt
⇒ ヘッダーHXY,2012年3月9日14時4分55秒開始
-4-
3.測定とデータ収集(タブ名:Measure & Rec)
オフライン測定サンプリング間隔
オンライン測定サンプリング間隔
オンライン測定
オフライン記録(即時)
オフライン記録(予約)
オンライン記録
データダウンロード
オフライン記録の開始日時指定
メモリデータ消去
◆オンライン測定(パソコンに接続したままリアルタイムで測定)◆
① 測定サンプリング間隔(秒)を指定します.
② データを保存する場合,「Data Recording」の□にチェックを入れます.
③ ボタン【On-line Measure】を押します.
④ 終了する場合,ボタン【Stop】を押します.
⑤「Data Recording」にチェックを入れた時は,所定のデータフォルダに
データファイルが残ります.
-5-
◆オフライン記録 - (1) すぐにメモリを開始する場合◆
① 測定サンプリング間隔(秒)を指定します.
サンプリング
間隔
最大測定
時間
0.5 秒
2時間12分
1.0 秒
4時間24分
2.0 秒
8時間48分
5.0 秒
22時間
② データロガーに電池とシリカゲルをセットします.
③ ボタン【Start Logging Now】を押します.
④ データロガーをUSB-シリアルインターフェイス
から外すと,記録を開始します.
◆オフライン記録 - (2) 記録開始時刻を予約指定する場合◆
① 測定サンプリング間隔(秒)を指定します.
② 記録開始の日時を「Time to Start Logging」で指定します.
③ データロガーに電池とシリカゲルをセットします.
④ ボタン【Start Logging with Delay】を押します.
⑤ データロガーをUSB-シリアルインターフェイスから外します.
⑥ 予約した時刻になると,測定・記録を開始します.
予約時刻までの待機時間中も時計機能により電池を消耗します.
そのため,予約は約12時間先までの範囲内で設定して下さい.
◆記録の終了とメモリデータのダウンロード◆
① 記録を終了するときは,データロガーをUSB-シリアルインターフェイス
に接続します.
② プログラム(TED99)が起動されていない場合は立ち上げ,COMポート
の確認と【Confirm Connection】を実行します.
③ ボタン【Download】を押します.
「ERROR」が表示された場合,タブ「Settings」に戻って,ボタン
【Confirm Connection】により接続を確認します.
④「Download completed」が表示されるまで待ちます.
メモリ最大限(64キロバイト,約16000データ)まで記録した場合,ダウン
ロードに要する時間は約1分です.
◆メモリデータの消去◆
○ボタン【Clear Memory】押します.
○メモリ内のデータは,【Clear Memory】を
押すか,または【Start Logging Now】,
【Start Logging with Delay】を押して記録を
開始するまで消えることはありません.
○電池を外してもメモリ内のデータは消えません.
-6-
電池をデータロガーに入
れたままにしておく
と,USB からの電源
供給の関係で,電池
の消耗は激しくなり
ます.オンライン測定な
ど,電池が不要な時
は,外しておいて下
さい.
4.発汗の計算(タブ名:Analysis)
データファイル読み込み
数値表示
無発汗時の最低湿度補正
温度変化
発汗変化(青)
発汗変動(赤)
*赤線の「発汗変動」は「発汗変化」の中で著しい変動があった部分を
抽出したもので、大きな発汗が起こった目安程度の意味合いです。
◆ファイルの読み込みとデータ表示◆
① ボタン【Read Data File】をクリックすると,「Settings」の
ページで設定されたフォルダが開きます.
② 目的のデータファイル(拡張子:.snt)を選択します.
③ 温湿度データおよび発汗量変化がグラフ欄に表示されます.
④ 同時に,温湿度データおよび発汗の計算結果が CSV形式で
保存されます.
保存先は元のデータと同じ場所で,ファイル名も元のファイル
名と同じです.
* 元ファイル(.snt)が残っている限り,「無発汗時最低湿度」や
「ケース底面穴数」を変更して再計算できます.
また、今後、発汗計算ロジックの改定などが予想されますので、
元ファイルは必ず保管しておいて下さい。
-7-
5.データ(CSV)ファイル
あらかじめ「Settings」のページで指定したフォルダに元データ(.snt)
と共にCSVファイル(.csv)が作成されます.これはMicrosoft-Excelな
ど,市販の表計算ソフトで読むことができます。
下の表はデータの例で,各項目は次のような意味を持ちます。
Hour
時刻(時)
Min 時刻(分)
Sec
時刻(秒)
Time
第1データを0秒としたときの積算時間(秒)
Tmp
センサの温度(℃)
HmR
センサの相対湿度(%)
HmA
HmRとTmpから計算した絶対湿度(g/m3)
PsS
発汗量(g/m2/min)
PsD
発汗量PsSのダイナミック変動部分(g/m2/min)
(1) 項目“HmA”の括弧内の数値(上の例では4)は,発汗量計算に使用
する穴数を示します.ケース底面の穴の数で,通常は4個ですが,発汗量
が多い場合はセロテープで穴を塞ぎ,有効穴数を「Settings」で設定して
おきます.データ収集後でも,再設定してから再計算できます.
(2) 項目“PsS”の横に記載された値,例えば「PsS(27.0/15.0)」は,
「Analysis」のページで入力したシリカゲル最低湿度(発汗がないとき,
即ち、データロガー底面の穴を塞いだときの湿度)を表し,上の例では,
「27℃/15%」であることを意味します。
“HmA”が頻繁にマイナス値を示す場合,この最低湿度の設定が実情
に合っていないことが考えられるので,「Analysis」で適宜,再入力・再
計算してみてください.
-8-
(3) 項目“PsS”は発汗量の変動を示します.
(4) 項目“PsD”は,PsSから定常的な湿度(発汗量)を差し引いて,変動
部分のみを表示したものです.これにより,比較的多量の発汗タイミング
が分かります.ただ,その数値(発汗の大きさ)は,定常部分の差し引き
方法に依存し,正確ではありません.詳細は技術資料を参照下さい.
お問い合わせは … eメールでどうぞ
[email protected]
ルーセット・ストラテジー株式会社
-9-
