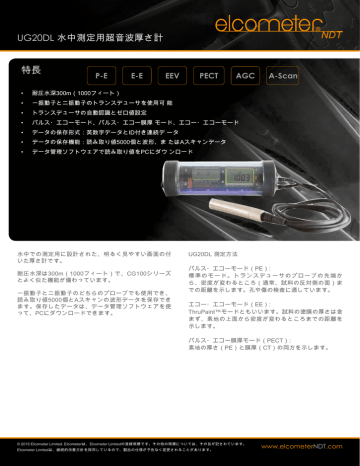

UG20DL 水中測定用超音波厚さ計
特長
P-E
E-E
EEV
PECT
AGC
•
耐圧水深300m(1000フィート)
•
一振動子と二振動子のトランスデューサを使用可 能
•
トランスデューサの自動認識とゼロ値設定
•
パルス・エコーモード、パルス・エコー膜厚 モード、エコー・エコーモード
•
データの保存形式:英数字データとID付き連続デ ータ
•
データの保存機能:読み取り値5000個と波形、ま たはAスキャンデータ
•
データ管理ソフトウェアで読み取り値をPCにダウ ンロード
水中での測定用に設計された、明るく見やすい画面の付
いた厚さ計です。
耐圧水深は300m(1000フィート)で、CG100シリーズ
とよく似た機能が備わっています。
一振動子と二振動子のどちらのプローブでも使用でき、
読み取り値5000個とAスキャンの波形データを保存でき
ます。保存したデータは、データ管理ソフトウェアを使
って、PCにダウンロードできます。
A-Scan
UG20DL 測定方法
パルス・エコーモード(PE):
標準のモード。トランスデューサのプローブの先端か
ら、密度が変わるところ(通常、試料の反対側の面)ま
での距離を示します。孔や傷の検査に適しています。
エコー・エコーモード(EE):
ThruPaint™モードともいいます。試料の塗膜の厚さは含
まず、素地の上面から密度が変わるところまでの距離を
示します。
パルス・エコー膜厚モード(PECT):
素地の厚さ(PE)と膜厚(CT)の両方を示します。
© 2015 Elcometer Limited. Elcometerは、Elcometer Limitedの登録商標です。その他の商標については、その旨が記されています。
Elcometer Limitedは、継続的改善方針を採用しているので、製品の仕様が予告なく変更されることがあります。
www.elcometerNDT.com
UG20DL 水中測定用超音波厚さ計
モデルとコード番号
UG20DL
表示モード:
厚さ - 数値
測定モード¹
測定頻度:
手動:
測定範囲²
測定精度²
分解能
速度の校正範囲
その他の機能:³
Aスキャン
測定条件の設定
耐圧水深
パルス発振器
ゲイン
タイミング制御
データの記録
校正のオプション
トランスデューサの型
周波数の範囲
トランスデューサの認識
Vパス補正(二振動子の路程誤差補正)
プローブのゼロ値設定
画面
画面のリフレッシュレート
単位(選択可能)
バックライト
繰り返し性と安定性のインジケーター
電源
電池の寿命
電池の残量アイコン
節電モード
使用温度
寸法(幅 x 高さ x 奥行き)
重量(電池も含む)
本体外装
トランスデューサのコネクタの形式
RS232インターフェイス
内用品
●
二振動子:PE、EE(ThruPaint™)、PECT
一振動子:三重エコー(ThruPaint™)
1秒間に4回読み取り
PE:0.63~500mm(0.025~19.999インチ)
EE:2.54~102mm(0.100~4.000インチ)
PECT:0.63~500mm(0.025~19.999インチ)
PECT:0.01~2.54mm(0.001~0.100インチ)
三重:1.00~150mm(0.040~6.000インチ)
±0.01mm (±0.001インチ)
0.01mm (0.001インチ)
1250~13995m/秒(0.0492~0.5510インチ/マイクロ秒)
読み取り値と共にメモリに保存し、PCに転送可能
設定可能な音速の値:1個、校正済みの値8個(アルミニウム、鋳鉄、プレキシガラス、ポリスチレン、ポリ
ウレタン、PVC、ステンレス、鋼鉄用)
300m(1000フィート)、IP68に対応
横波パルス発振器2個
時間補正ゲイン(TCG)、範囲100dBの自動調節(AGC)、またはレベル (最低、低、中、高、最高)を
選択
25MHzの高精度TCXO(温度補償水晶発振器)1回発振
100MHzの低消費電力8ビットデジタイザー
• 1バッチ5000個、AスキャンとBスキャン画像、検査器の設定値
• 連続データと表形式データ
• 英数字のバッチID
音速と試料の材質
二振動子と一振動子
1~10MHz
自動に設定可能(二振動子)、および手動 - リストから選択
自動
自動(二振動子)および手動(内蔵ディスク使用)
12.7mm(0.5インチ)、4.5桁LCD
25Hz
mmまたはインチ
オン/オフ/自動
●
AAアルカリ電池3本
50時間(バックライトをオンにした場合は15時間)
●
自動
-30~60ºC(-20~140ºF)
229.0 x 60.33mm (9.0 x 2.4インチ)
680g(24.0オンス)
透明な強化プラスチック製、磁気結合型多機能スイッチ付き
水中接続用LEMO
双方向
Elcometer非破壊検査器UG20DL本体、カプラント、収納ケース、取扱説明書、検査証明
書、AA乾電池3本、ソフトウェア、PCとの接続ケーブル、予備のパッキンと潤滑剤セット
¹ PE:パルス・エコーモード、EE:エコー・エコー(ThruPaint™)モード、PECT:パルス・エコー膜厚モード
² 測定範囲と精度は、検査する材質と表面の状態、使用するトランスデューサによって異なります
