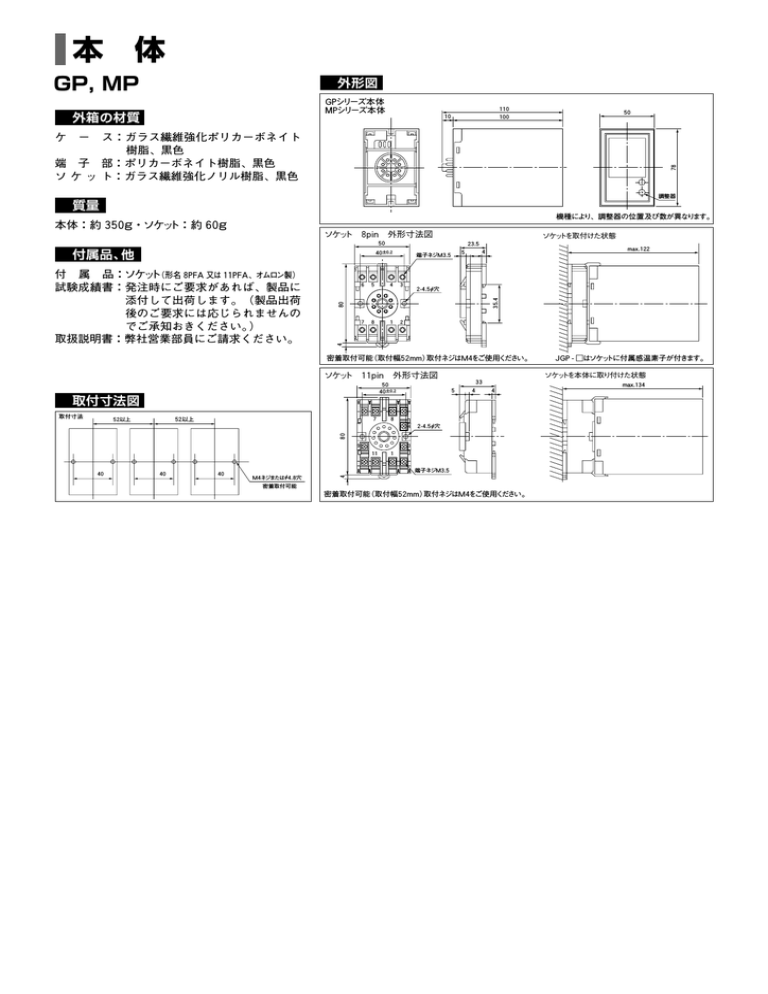

GP・MP 外形図

GP・MP 外形図
本 体
GP,MP
外形図
GPシリーズ本体
MPシリーズ本体
外箱の材質
外箱
材質
110
10
50
100
78
ケ ー ス:ガラス繊維強化ポリカーボネイト
樹脂、黒色
端 子 部:ポリカーボネイト樹脂、黒色
ソ ケ ッ ト:ガラス繊維強化ノリル樹脂、黒色
調整器
質量
機種により、調整器の位置及び数が異なります。
本体:約 350g・ソケット:約 60g
ソケット 8p
i
n 外形寸法図
ソケットを取付けた状態
50
付属品、他
23.5
40±0.2
4 3
7 8
1 2
2-4.5φ穴
80
35.4
6 5
max.122
4
付 属 品:ソケット(形名 8PFA 又は11PFA、オムロン製)
試験成績書:発注時にご要求があれば、製品に
添付して出荷します。(製品出荷
後のご要求には応じられませんの
でご承知おきください。)
取扱説明書:弊社営業部員にご請求ください。
端子ネジM3.5
4
5
密着取付可能(取付幅52mm)取付ネジはM4をご使用ください。
ソケット 11p
i
n 外形寸法図
50
40±0.2
ソケットを本体に取り付けた状態
33
5
4
max.134
4
取付寸法図
取付寸法
7
52以上
52以上
8
80
4 2-4.5φ穴
9
3
11
40
40
1
端子ネジM3.5
M4ネジまたはφ4.8穴
4
40
JGP- □はソケットに付属感温素子が付きます。
密着取付可能
密着取付可能(取付幅52mm)取付ネジはM4をご使用ください。
