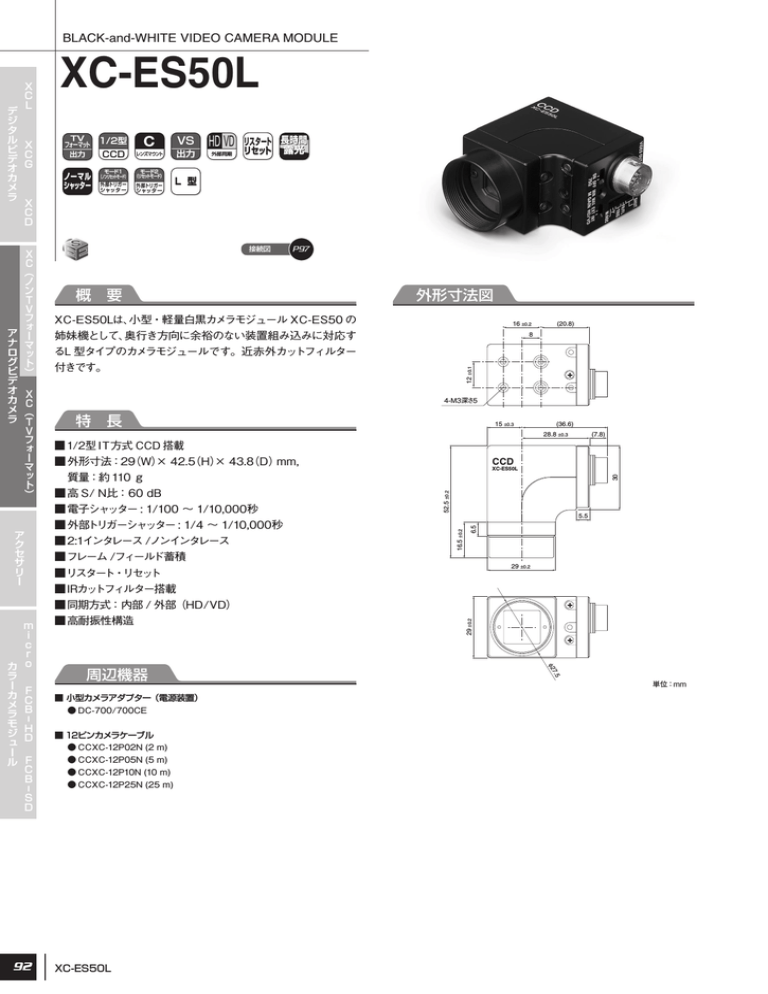

BLACK-and-WHITE VIDEO CAMERA MODULE
デジタルビデオカメラ
X
C
L
X
C
G
XC-ES50L
C
TV
フォーマット
出力
1/2型
CCD
レンズマウント
ノーマル
シャッター
モード1
(ノンリセットモード)
モード2
(リセットモード)
外 部トリガー
シャッタ ー
外 部トリガー
シャッタ ー
VS
出力
HD VD
外部同期
リスタート 長時間
リセット 露光
L 型
X
C
D
接続図
ー
F
C
B
XC-ES50Lは、小型・軽量白黒カメラモジュール XC-ES50 の
姉妹機として、奥行き方向に余裕のない装置組み込みに対応す
るL 型タイプのカメラモジュールです。近赤外カットフィルター
付きです。
(20.8)
12 p0.1
8
4-M3深さ5
特 長
周辺機器
■ 小型カメラアダプター(電源装置)
● DC-700/700CE
■ 12ピンカメラケーブル
● CCXC-12P02N (2 m)
● CCXC-12P05N (5 m)
● CCXC-12P10N (10 m)
● CCXC-12P25N (25 m)
XC-ES50L
15 p0.3
(36.6)
28.8 p0.3
(7.8)
CCD
30
XC-ES50L
52.5 p0.2
5.5
6.5
■1/2型 IT方式 CCD 搭載
■外形寸法:29
(W)
× 42.5
(H)
× 43.8
(D)mm,
質量:約 110 g
■高 S/ N比:60 dB
■電子シャッター : 1/100 ~ 1/10,000秒
■外部トリガーシャッター : 1/4 ~ 1/10,000秒
■2:1インタレース /ノンインタレース
■フレーム /フィールド蓄積
■リスタート・リセット
■IRカットフィルター搭載
■同期方式:内部 / 外部(HD/VD)
■高耐振性構造
S
D
92
16 p0.2
29 p0.2
.5
H
D
外形寸法図
7
F2
ー
カラーカメラモジュール
F
C
B
概 要
29 p0.2
アクセサリー
m
i
c
r
o
P97
16.5 p0.2
X
C
(TVフォーマット)
アナログビデオカメラ
(ノンTVフォーマット)
X
C
単位:mm
分光感度特性グラフ
各部の名称と働き
X
C
L
① カメラ固定用基準ネジ穴
デジタルビデオカメラ
● XC-ES50L
(代表値)
相対感度
X
C
G
1.0
CCD
0.8
0.6
X
C
D
0.4
0.2
X
C
500
600
700
800
900
②レンズマウント
(Cマウント)
1000
波長(nm)
(レンズ特性および光源特性を除く)
① カメラ固定用基準ネジ穴
カメラモジュール固定用に高い精度で切られたネジ穴です。
② レンズマウント(Cマウント)
Cマウント式のレンズや光学機器を取り付けます。
ご注意
Cマウント式のレンズとして、
レンズマウント面からの飛び出し量が10 mm 以下
のものを使用してください。
10 mm 以下
レンズマウント面
アナログビデオカメラ
(TVフォーマット)
(ノンTVフォーマット)
0
400
X
C
製品仕様
アクセサリー
XC-ES50L
m
i
c
r
o
F
C
B
ー
H
D
F
C
B
ー
※:F1.4,
1/2型 IT 方式 CCD
EIA
768 × 494
752 × 485
8.4 µm × 9.8 µm
15.734 kHz
59.94 Hz
C マウント
内部 / 外部(リアパネル切替スイッチがEXT 時、
入力信号の有無に応じて自動切替え)
HD/VD (2 V 〜 5 Vp-p)
± 1% ( 水平同期周波数に対して)
± 20 nsec. 以内
525本 2:1インタレース
(入力信号に応じて自動切替え)
1.0Vp-p、
同期負、
75 Ω不平衡
570TV 本
400 lx F4 (γ =ON MAX GAIN)
3.0 lx
60 dB
AGC/マニュアル
(リアパネルスイッチにて切換え可能)
ON/OFF
(リアパネルスイッチにて切換え可能)
1/100〜 1/10,000 秒
1/4〜 1/10,000 秒
DC 12 V (9.0 V 〜 16 V)
1.6 W
29 × 42.5 × 43.8 mm(突起部含まず)
約 110 g
–5℃ 〜 +45℃
–30℃ 〜 +60℃
0℃ 〜 40℃
20% 〜 80% ( 結露のない状態で)
20% 〜 95% ( 結露のない状態で)
10 G (20 Hz 〜 200 Hz X,Y,Zの各方向 20分)
70 G
126,469時間(約 14.4年)
UL1492, FCC/ICES-003: Class B, CE: EN61326, AS/NZ: EN61326, KC: KN22/KN24: Class A(XC-ES50Lのみ)
ご購入後3年
レンズマウントキャップ(1)
, 取扱説明書(1)
S
D
γ =ON, MAX GAIN 時
XC-ES50L
93
カラーカメラモジュール
撮像素子
信号方式
有効画素数 (H × V)
映像出力画素数 (H × V)
セルサイズ (H × V)
水平周波数
垂直周波数
レンズマウント
同期方式
外部同期信号
外部同期周波数偏差
Hジッター
走査方式
映像出力
水平解像度
感度
最低被写体照度※
映像 S/N 比
ゲイン
γ(ガンマ補正)
ノーマルシャッター
外部トリガーシャッター
電源電圧(入力範囲)
消費電力
外形寸法 (W x H x D)
質量
動作温度
保存温度
性能保証温度
動作湿度
保存湿度
耐振動性
耐衝撃性
MTBF
各種規格
製品保証期間
付属品
リアパネル
デジタルビデオカメラ
X
C
L
コネクターピンアサインメント
リアパネル
① VIDEO OUT/DC IN/
SYNC(映像出力 /DC 電源 /
同期信号入出力)端子
(12ピンコネクター)
② シャッタースピード /
各種モード設定用 DIPスイッチ
X
C
G
X
C
D
⑤ 75 Ω終端スイッチ
④ HD/VD 信 号 入出力
切換えスイッチ
③ 手動ゲイン調整つまみ
X
C
(TVフォーマット)
アナログビデオカメラ
(ノンTVフォーマット)
X
C
アクセサリー
F
C
B
ー
カラーカメラモジュール
m
i
c
r
o
H
D
ー
F
C
B
S
D
ご注意
各種スイッチの設定は、
電源 OFFの状態で行ってください。
マニュアル可変用ボリュームは精密小型部品のため、必要以上の強い力による
ボリューム調整は破損の原因となりますのでご注意ください。
また、
このボリュームは360度回転式ではありませんので、
ストッパーを超えての
回転はしないようご注意ください。回転範囲は約 260度です。
ボリューム調整時はマイナスドライバーをご使用ください。
マイナスドライバー推奨サイズ:幅 1.9 mm 厚み0.5 mm 深さ0.45 mm 以上
カメラ同期信号出力
GND
DC +12 V
映像出力(GND)
映像出力(信号)
HD 出力(GND)
HD 出力(信号)
VD 出力(信号)
−
−
−
−
VD 出力(GND)
外部同期モード
(HD/VD) リスタート・リセット 外部トリガーシャッター
GND
DC +12 V
映像出力(GND)
映像出力(信号)
HD 入力(GND)
HD 入力(信号)
VD 入力(信号)
−
−
−
−
VD 入力(GND)
GND
DC +12 V
映像出力(GND)
映像出力(信号)
HD 入力(GND)
HD 入力(信号)
リセット
(信号)
−
−
−
−
リセット
(GND)
GND
DC +12 V
映像出力(GND)
映像出力(信号)
HD 入力(GND)
HD 入力(信号)
VD 入力(信号)
−
−
WEN 出力(信号)
トリガーパルス入力
(信号)
VD 入力(GND)
ノーマルシャッター
① VIDEO OUT/DC IN/SYNC
(映像出力/DC電源/同期信号入出力)
端子
(12ピンコネクター)
カメラケーブル CCXC-12P05Nなどを接続して、DC +12 Vの電力の供給を受
けるとともに、
カメラモジュールからの映像信号を送出します。また、
同期信号発
生器を接続して外部同期信号(HD/VD 信号)
を入力すれば、
カメラモジュール
を外部同期で動作させることができます。
連続して得られるビデオ信号でシャッター機能による高速移動物体を鮮
明に捉えるためのモードです。
② シャッタースピード / 各種モード設定用 DIPスイッチ
●リアパネルのDIPスイッチによる方法
ノーマルシャッターを設定するには
③ 手動ゲイン(M GAIN)調整つまみ
シャッター
OFF
1/125
1/250
1/500
1/1000
ご注意
DIPスイッチ②の電荷蓄積モード切換えでFRAMEを選択した場合、
このつまみ
をメカニカル中央からMAX 側に調整してご使用ください(CCDの特性上)
。
④ HD/VD 信号入出力切換スイッチ
カメラモジュールからHD/VD 信号を出力するときはINT 側に、外部からHD/
VD 信号を入力するときはEXT 側に設定します。工場出荷時のスイッチ設定は
EXTです。
1/2000
1/10000
(EIA)
1/4000 1/8000
(CCIR)
フリッカーレス *
(EIA: 1/100
CCIR: 1/120)
⑤ 75 Ω終端スイッチ
終端しないときはOFFにします。工場出荷時のスイッチ設定はONです。
リアパネル部工場出荷モード
番号
②
スイッチ名称
シャッタースピード設定(bit 1〜 4)
電荷蓄積モード切換え(bit 5)
シャッタースピード / 各種 リスタートリセット/外部トリガー
モード設定用 DIPスイッチ シャッターモード切換え(bit 6〜 8)
γ補正 ON / OFFスイッチ
(bit 9)
GAIN 切換えスイッチ
(bit 0)
③ 手動ゲイン
(M GAIN)
調整つまみ
④ HD/VD 信号入出力切換えスイッチ
⑤ 75 Ω終端スイッチ
* GAIN 切換スイッチを「MGC」
にした場合、
可変できます。
94
ピン
番号
1
2
3
4
5
6
7
8
9
10
11
12
XC-ES50L
工場出荷モード
OFF
FRAME
ノーマル
OFF
MGC
メカニカル中央 *
EXT
ON
単位:秒
* フリッカーレス設定時、DIPスイッチ 1〜 3 の位置は任意です。
ご注意
・ DIPスイッチ 6、
7 の位置は任意です。
・ DIPスイッチ 5 は任意ですがフィールド設定を推奨します。
フィールド設定はフレーム設定に比べて約 2倍の感度を得ることができます。
● トリガーパルス仕様
外部トリガーシャッター
A
映像を得るタイミングには2 つのモードがあります。
T
A: 4 V∼5 V
B: 0 V∼1.0 V
T: 2 μs∼1/4 s
T: についてはディップスイッチ設定の場合、
100 µs 〜 1/4 sのパルス幅でご
使用ください。
* 入力インピーダンス:10 kΩ以上
* 電圧とパルス幅は、
リアパネルの12pinマルチコネクター No.11pinで測定し
た場合です。
リスタート・リセット
外部よりリスタート・リセット信号 (HD/VD)を入力することにより任意のタ
イミングに1画面の情報を取り出すことができます。このモードにするにはカ
メラのリアパネルのDIPスイッチ 6、
7、
8 を下図のように設定してください。
● リアパネルのDIPスイッチによる方法
モード 1
(ノンリセットモード)
1/100
(EIA)*
1/120
(CCIR)*
1/250
1/500
1/10000
(EIA)
1/2000 1/4000 1/8000
(CCIR)
単位:秒
DIPスイッチ 5、9、0 の位置は任意です。
1/1000
1/2000
1/250
1/500
1/10000
(EIA)
1/4000 1/8000
(CCIR)
単位:秒
* 1/100 (EIA)、
1/120 (CCIR)
設 定 時、DIPスイッチ 1〜 3
の 置は任意です。
モード 2(リセットモード)
ご注意
長時間露光時、
白欠点が目立つことがあります。
F
C
B
入力タイミングチャート例
EXT HD
EXT VD
連続信号:
m
i
c
r
o
H
D
15.734 kHz(XC-ES50L)周波数許容値±1%、
15.625 kHz(XC-ES50LCE)周波数許容値±1%
VD 間隔(T)
: 262.5 H 以上(XC-ES50L)推奨最大値:500 ms 以下、
312.5 H 以上(XC-ES50LCE)推奨最大値:500 ms 以下
VD パルスは 4 パルス以上必要です。
T
T
T
F
C
B
ー
モード 1(ノンリセットモード)
リスタート・リセット機能は、CCDの蓄積時間を伸ばすことにより高感度
画像を得ることができます。通常の使用条件では充分な感度が得られな
い場合、
あるいは移動する被写体の軌跡などを観察したい場合に効果が
あります。そのためにVDパルスとVDパルスの間隔 (T)を広げたVD 信
号を外部より入力してください。
ー
● トリガーパルス幅による方法
・リアパネルのディップスイッチ 1〜 4 をすべて「0」
に設定してください。
・トリガーパルスの幅を2 µs 〜 250 msの範囲に設定することにより、
任意のシャッター速度が得られます。
露光時間=トリガーパルス幅+ 97 µs(EIA)
120 µs(CCIR)
長時間露光
S
D
CCD ODD フィールド
蓄積時間 EVENフィールド
フレーム蓄積(工場出荷)
ビデオ出力
ご注意
1. ディップスイッチ 5 はフィールド設定を推奨します。
(フレーム設定に比べ約 2倍の感度が得られます。
)
2. トリガー入力後、
そのトリガーによって得られる映像出力が完了する前に、
新たなトリガーを入力しないでください。
ODD イメージ
無効画像
EVEN イメージ
フレーム有効画像
ODD/EVENは外部より入力されるEXT HD/VDの位相により決定されます。
XC-ES50L
95
カラーカメラモジュール
ご注意
1/125
X
C
アクセサリー
1/1000
1/125
モード 2
(リセットモード)
1/100
(EIA)*
1/120
(CCIR)*
X
C
D
アナログビデオカメラ
(TVフォーマット)
シャッタースピードはDIPスイッチによる方法とトリガーパルス幅による方法の2種
類の設定方法があります。
X
C
G
X
C
リスタート・リセットモードにするには
外部トリガーシャッターを設定するには
X
C
L
(ノンTVフォーマット)
● モード 1
(ノンリセットモード)
トリガー入力後、VDに同期した映像を出すモード
・外部 HD/VDを入力した場合:外部 VDに同期
・外部 HD/VDを入力しない場合:内部 VDに同期
● モード 2(リセットモード)
内部 VDにリセットがかかり、
トリガーパルスから一定期間後に映像が出力される
モード
B
デジタルビデオカメラ
外部からトリガーを入力することにより、高速移動体を正確な位置で捉え
ることができます。
リアパネルのDIPスイッチ 6、
7、8 の設定をモード 1またはモード 2 に設
定してください(下図参照)
。
トリガーパルス幅を1/3 s 以上にすると出力はノーマル VIDEO 信号に切
り換わります。
