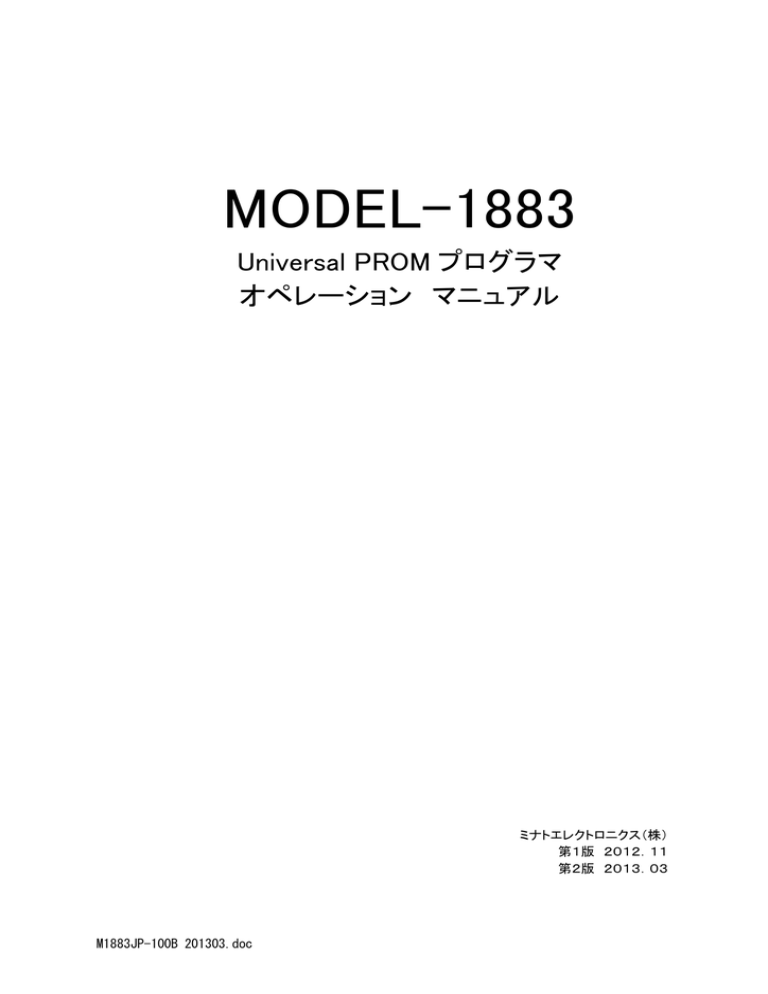

MODEL-1883
Universal PROM プログラマ
オペレーション マニュアル
ミナトエレクトロニクス(株)
第1版 2012.11
第2版 2013.03
M1883JP-100B 201303.doc
MINATO ELECTRONICS INC
MODEL1883 プログラマ 梱包一覧
MODEL1883(以下、M1883)をお買い上げ時に同梱されているものを記載しています。
開封時に内容及び数量の確認をお願いします。
万一、異常がありましたら、販売店または、弊社までご連絡ください。
M1883プログラマ
CD-ROM
・M1883 セットアップソフト
(M1883コントロールソフト 及び USBドライバーのインストール)
・M1883 オペレーション マニュアル
電源ケーブル(日本国内規格品)
ZIFソケット検査用POD1
USBケーブル
ISPコネクタ検査用POD2
ISPケーブル
(ISPチェック用)
M1883JP-100B 201303.doc
i
安全にお使い頂く為に
安全上の注意
このユーザーズマニュアルには、M1883を安全に正しくお使い頂く為に安全表示が記述されています。
M1883を安全に正しくお使い頂いて、お使いになる方や他の人々への危害や財産への損害を未然に
防止する為に、次のように絵表示で説明しています。
これら絵表示と意味を十分理解した上で本書をお読みください。また本書は保管して、必要に応じて参
照してください。
絵表示の説明
警告
注意
ii
この表示の注意事項を守らないと、使用者が死亡または重傷を負う可
能性が想定される内容を示しています。
この表示の注意事項を守らないと、使用者の怪我または物的損害の
発生が考えられる内容を示しています。
MINATO ELECTRONICS INC
警告
本製品を使用する際は、必ず弊社ミナトエレクトロニクス(株)が提示する警告、注
意指示に従ってください。
強制
本製品の分解や改造はしないでください。火災や感電のおそれがあります。
分解禁止
煙が出たり、
煙が出たり、変な臭いや音がしたら、すぐに AC コンセントからプラグを抜いてくだ
さい。
そのまま使用を続けると、ショートにより火災や感電する恐れがあります。
電源プラグ
を抜く
本製品を落としたり、強い衝撃を与えたりした場合は、すぐにACコンセントから電
本製品を落としたり、強い衝撃を与えたりした場合は、すぐにACコンセントから電
源プラグを抜いてください。
そのまま使用を続けると、ショートにより火災や感電する恐れがあります。
弊社修理窓口にご相談ください。
電源プラグ
を抜く
液体や異物などが内部に入ったら、すぐにACコンセントから電源プラグを抜いてく
ださい。
そのまま使用を続けると、ショートにより火災や感電する恐れがあります。
電源プラグ
を抜く
弊社修理窓口にご相談ください。
M1883JP-100B 201303.doc
iii
注意
本製品ご使用の際は、本取扱説明書をご理解されたM1883
本製品ご使用の際は、本取扱説明書をご理解された M1883のオペレータの方
M1883 のオペレータの方
が操作に当たってください。
誤ったオペレーションは、本製品またはデバイスを破損させる可能性があります。
強制
静電気による破損を防ぐために、本製品にふれる前に身近な広い面積の金属に
素手で触れて、身体の静電気を取り除くようにしてください。
静電気により、本製品またはデバイスを破損する恐れがあります。
強制
本体表面、デバイスソケットの清掃をしてください。
ほこりがたまったままのご使用は、火災や故障の原因になることがあります。定期
的な清掃をしてください。
強制
PASS / FAILの判定は
FAILの判定はプログラマ本体のGOOD、ERROR
の判定はプログラマ本体のGOOD、ERROR LED以外にパソコ
ン画面上のチェックサムを確認してください。
強制
パソコンの誤操作等によりバッファ内容を変更している場合があります。ですから
パソコンの誤操作等によりバッファ内容を変更している場合があります。ですから
定期的に(少なくともし作業開始時と作業終了時)チェックサムを確認してくださ
い。チェックサムの確認を怠ると
い。チェックサムの確認を怠ると書き込み不良のデバイスが製品に混入する恐れ
チェックサムの確認を怠ると書き込み不良のデバイスが製品に混入する恐れ
があります。
付属品についての注意事項
本製品に付属の電源ケーブルは日本国内専用のケーブルです。海外で使用する
場合は、その国の電源規格に適合した電源ケーブルが必要です。
場合は、その国の電源規格に適合した電源ケーブルが必要です。
強制
iv
MINATO ELECTRONICS INC
目 次
MODEL1883 プログラマ 梱包一覧
――――――――――――――
安全にお使い頂く為に
―――――――――――――――――
絵表示の説明(警告と注意)
目
次
―――――――――――――――――
―――――――――――――――――――――――――
ご使用の前に
―――――――――――――――――――――
お客様各位
―――――――――――――――――――――
マニュアルの使用方法
――――――――――――――――――
ⅰ
ⅱ
ⅱ
ⅴ-ⅶ
1
1
2
第1章 プログラマ概要、仕様、インストール
M1883プログラマ 概要
4
4
5
6
8
クイックスタート
9
9
9
9
10
―――――――――――――――――
製品の構成(梱包内容一覧)
――――――――――――――
M1883プログラマに接続するパソコン環境
―――――――
M1883プログラマの特徴
――――――――――――――
プログラマのアップデートについて
――――――――――――――
―――――――――――――――――――――
ソフトウェアのインストール
――――――――――――――
プログラマとハードウェアの接続
――――――――――――――
コントロールソフトの起動
――――――――――――――
デバイス書込み方法(Programming) ――――――――――――――
M1883プログラマ各部の名称
―――――――――――――――――
M1883プログラマとパソコンの接続方法
USBポート使用時
パラレル・ポート使用時
デバイスの書き込み手順
M1883による
――――――――――
――――――――――――――――――
――――――――――――――――――
12
12
12
――――――――――――――――――
13
In-Systemプログラミング
――――――――――
プログラマのセルフテストとキャリブレーション
M1883プログラマの基本仕様
ハード仕様
書き込み時間
ソフトウェアの仕様
デバイス関連操作
一般仕様
M1883JP-100B 201303.doc
11
―――――――
―――――――――――――――――
――――――――――――――――――
――――――――――――――――――
――――――――――――――――――
――――――――――――――――――
―――――――――――――――――――――
14
16
18
18
19
19
20
21
v
インストール
―――――――――――――――――
ソフトウェアをセットアップする
――――――――――
ハードウェアをセットアップする
――――――――――
23
23
29
第2章 M1883コントロールソフト
M1883コントロールソフト 操作マニュアル
M1883コントロールソフト
メイン画面の説明
―――――――――――――――――
―――――――――――――――――
ファイル・コマンド
38
38
42
42
43
45
45
45
45
46
46
46
46
バッファ・コマンド
47
47
49
50
50
50
50
51
51
51
52
52
52
53
53
54
デバイス・コマンド
56
56
56
―――――――――――――――――
読 込
―――――――――――――――――――――
保 存
―――――――――――――――――――――
プロジェクトの読込
―――――――――――――――――
プロジェクトを保存
―――――――――――――――――
最近使用したファイル
―――――――――――――――――
最近使用したプロジェクト
―――――――――――――――――
プロジェクト・オプション
―――――――――――――――――
Job Report..作成
―――――――――――――――――
e.tableの読込(encryption table)
――――――――――
e.tableを保存(encryption table)
――――――――――
終了
―――――――――――――――――――――
保存して終了
―――――――――――――――――――――
―――――――――――――――――
表示/編集
―――――――――――――――――――――
表示/編集 buffer for PLD ―――――――――――――――――
Fill block<ブロック書換え>
―――――――――――――――――
Copy block<ブロックコピー>
―――――――――――――――――
Move block<ブロック移動>
―――――――――――――――――
Swap data<ブロック内でデータスワップ> ――――――――――――――
Erase block<ブロック消去>
――――――――――――――
Fill block with random data<ランダムデータセット>
―――――――
Duplicate buffer
―――――――――――――――――――――
バッファ印刷
――――――――――――――――――――――
文字列検索
――――――――――――――――――――――
データ置換
――――――――――――――――――――――
CheckSUM
―――――――――――――――――――――
ダイレクサム計算タブ
―――――――――――――――――
メイン画面のチェックサムタブ
――――――――――――――
―――――――――――――――――
デバイス選択/履歴
―――――――――――――――――
デバイス選択
―――――――――――――――――――――
(Allデバイス、デバイスの種類から選択、メーカー名から選択)
デバイス選択/デバイス ID
――――――――――――――
デバイスオプション
―――――――――――――――――
動作オプション
―――――――――――――――――――――
シリアライズ
―――――――――――――――――――――
シリアライズ/インクリメントモード&SQTP
―――――――
vi
34
35
MINATO ELECTRONICS INC
58
59
59
62
64
シリアライズ/ファイル参照モード
――――――――――
シリアライズ/カスタムジェネレートモード――――――――――
カウント&カウントダウン
――――――――――――――
関連ファイル
―――――――――――――――――――――
Special
―――――――――――――――――――――
Blank check
―――――――――――――――――――――
Read(Copy)
―――――――――――――――――――――
Verify
―――――――――――――――――――――
Program
―――――――――――――――――――――
Ersae
―――――――――――――――――――――
Test
―――――――――――――――――――――
IC test
―――――――――――――――――――――
Jam/VME/SVF/…Player
―――――――――――――――――
デバイス情報
―――――――――――――――――
69
73
77
78
78
79
79
79
79
80
80
80
82
89
プログラマ・コマンド
90
90
90
90
90
91
93
93
93
93
オプション・コマンド
94
94
―――――――――――――――――――――
プログラマ検出
―――――――――――――――――――――
プログラマ再検出
―――――――――――――――――――――
Handler
―――――――――――――――――――――
Module オプション
―――――――――――――――――――――
Automatic YES !(自動実行モード)
――――――――――
セルフテスト
―――――――――――――――――――――
セルフテスト プラス
―――――――――――――――――
セルフテスト ISP コネクタ
――――――――――――――
キャリブレーションテスト ―――――――――――――――――――――
―――――――――――――――――――――
オプション設定
―――――――――――――――――――――
(Loadファイル オプション、ファイル拡張子、デバイス選択時の
バッファ、言語、サウンド、ベリファイエラーファイル、ログ・
ファイル、JobReport、Automatic YES!、リモートコントロール、
オプション保存方法、その他)
ツールバー
―――――――――――――――――――――――――
(メインツールバー、拡張ツールバー、Program前にデバイス
オプション表示)
操作プロテクトモード ―――――――――――――――――――――
マルチ・プロジェクト ―――――――――――――――――――――
マルチ・プロジェクト・ウィザード
――――――――――――――
オプション設定を保存
―――――――――――――――――
101
102
105
106
109
ヘルプ・コマンド
―――――――――――――――――――――
110
マニュアル
―――――――――――――――――――――
110
マニュアル検索
―――――――――――――――――――――
110
対応デバイス
―――――――――――――――――――――
110
対応プログラマ
―――――――――――――――――――――
110
デバイス リスト(使用中のプログラマ、全プログラマ、クロス・リファレンス)
障害レポートの作成
―――――――――――――――――
111
バージョン情報
―――――――――――――――――――――
111
M1883JP-100B 201303.doc
vii
保証規定
お問い合わせ先
viii
―――――――――――――――――――――――――
一覧
―――――――――――――――――――――
MINATO ELECTRONICS INC
112
113
ご使用の前に
お客様各位
ミナトエレクトロニクス製 MODEL1883
M1883プログラマ
MODEL1883 ユニバーサルプログラマ(略称:M1883
M1883プログラマ)をお
プログラマ
買い上げ、ありがとうございます。本製品の保証期間は、納入後 1 年とさせて頂きます。但し、保証
期間内においても、天災による損傷、ご使用上の操作ミス、お客様による改造・変更、またデバイス
ソケットの消耗に対する保証は致しかねます。
尚、本機を御使用する事で発生した直接的、間接的トラブルに関して、ミナトエレクトロニクス㈱は一
切の責任を負いかねます。詳細内容は本マニュアルの巻末「保障規定」を参照してください。ご不明
の点は、弊社サービスまたは各営業所にご連絡ください。
このマニュアルの著作権について
1.
本マニュアルは、お客様が用途に応じて適切なデバイス書き込みをしていただくための資料であり、
本マニュアル中に記載の技術情報についてミナトエレクトロニクスが所有する知的財産権その他の
権利の実施、使用を許諾するものではありません。
2.
本マニュアルに記載の製品データ、図、表、プログラム、アルゴリズムその他応用回路例の使用に
起因する損害、第三者所有の権利に対する侵害に関し、ミナトエレクトロニクスは責任を負いませ
ん。
3.
本マニュアルに記載の製品データ、図、表、プログラム、アルゴリズムその他全ての情報は本マニュ
ア発行時点のものであり、ミナトエレクトロニクスは、予告なしに、記載内容または仕様を変更するこ
とがあります。
最新のデバイス対応アルゴリズムを開発、更新しておりますのでミナトエレクトロニクスホームページ
(http://www.minato.co.jp) などを通じて公開される情報をご活用ください。
4.
本マニュアルに記載した情報は、正確を期すため、慎重に制作したものですが万一記述誤りに起因
する損害がお客様に生じた場合には、ミナトエレクトロニクスはその責任を負いません。
5.
本マニュアルの転載、複製については、文書によるミナトエレクトロニクスの事前の承諾が必要で
す。
6.
本マニュアルに関し詳細についてのお問い合わせ、その他お気付きの点がございましたら
ミナトエレクトロニクス、または販売代理店までご照会ください。
M1883JP-100B 201303.doc
1
マニュアルの使用方法
このマニュアルはコントロールソフトのインストール方法と、M1883プログラマの使用方法について、解
説しています。マニュアルの解説内容は「パソコン操作」と「ソフトのインストールの経験」がある人を対象
に解説しています。
コントロールソフトをパソコンにインストールした後は、コントロールソフト上の‘ヘルプ’メニューからも、こ
のマニュアルと同等の解説を参照することが出来ます。
また最新版のマニュアルをホームページでも公開していますので、ご利用ください。
マニュアル上の表記
M1883プログラマ用コントロールソフトで使用するファンクション名は太字で表記しています。
ファイルファイル->読込、
読込、ファイルファイル->保存、
保存、バッファバッファ->表示・編集、
表示・編集、
ツールボタンは
Load 、 Save 、 Edit 、 Select 、....
またキーボード上で使用するファンクションキーは
<F1>、<F5>、etc.
で表記しています。
このマニュアル上で使用されている用語の解説
Device
:ユーザーデータを書き込むことが可能なデバイス(IC)。
ZIF socket
:M1883プログラマの上面についているソケットのこと。
書き込むデバイスをこのソケットに実装する
(ZIF:Zero insertion Forceの略)。
バッファ
:コントロールソフトがパソコン上に一時的に用意したメモリのこと。
マスターROMのリードまたは、データファイルの読込データがバッファメモ
リに一時的に記録されます。ファイル保存時にはバッファメモリ内のデータ
がファイルに保存されます。
Printer port
:パソコンのプリンターポート
M1883プログラマをパラレルケーブルで接続するポート。
USB port
:パソコンのUSBポート
M1883プログラマをUSBケーブルで接続するポート。
HEX data format
:M1883プログラマがリード可能なデータファイル形式のひとつで、コント
ロールソフトの表示/編集機能で内容が確認できる。
一般的に使用されるHEXフォーマットとして
INTEL.hex
Motorola.mot
が使用されています。
2
MINATO ELECTRONICS INC
第1章
プログラマ概要、仕様、インストール
M1883JP-100B 201303.doc
3
M1883プログラマ
M1883プログラマ 概要
M1883プログラマはUSBインターフェイス、パラレルインターフェイスと48ピン分の高機能ピンドライバ
ー回路を持った高速のユニバーサルタイプのプログラマです。
またISP(インシステム・プログラム)コネクタも装備していますので、部品実装済みのボード上でも書込
みが出来ます。
M1883プログラマはIBM-PC互換機でUSBポートまたはプリンターポートを持ったパソコンならば、
ほとんど全てのパソコンで使用可能です。
またM1883プログラマ本体には汎用性の高い高機能ピンドライバー、広い電圧範囲をカバーする電源
ピン、分解能の高いD/A回路を採用していますので、今後サポートされるデバイスに柔軟に対応するこ
とが可能です。
またコントロールソフトはプルダウンメニュー、ホットキー、ヘルプ機能をサポートしていますので、簡単に
操作することが出来ます。
製品の構成
コントロールソフトをインストールする前およびプログラマを使用する前に、今回お届けした製品の梱包
内容を確認してください。
不足品や故障しているパーツがある場合はすぐに代理店または営業所に連絡してください。
梱包内容一覧
(1)
(2)
(3)
(4)
(5)
(6)
(7)
M1883プログラマ本体
電源ケーブル
USBケーブル(1.5m)
ZIFソケットのセルフチェック用POD
ISPコネクタのセルフチェック用POD
ISPチェック用フラットケーブル
M1883用セットアップソフト入りCD-ROM
(PDF版オペレーション マニュアル内蔵)
1台
1本
1本
1個
1個
1本
1枚
注意 : 付属の電源ケーブルは日本国内専用のケーブルです。海外で使用する場合は、
その国の電源規格にあった電源ケーブルが必要です。
4
MINATO ELECTRONICS INC
M1883
M1883プログラマに接続するパソコン環境
83プログラマに接続するパソコン環境
最低限のパソコン環境
・OS
・CPU
・RAM容量
・ハードディスク
・インターフェイス
・CD ドライブ
Microsoft Windows® 2000 以降
ペンティアム4以上
512MB以上
200MB以上の空き容量を持ったDISK
USBポートVer1.1以降(プログラマをUSBポートで接続時)
またはプリンターポート(プログラマをLPTポートで接続時)
CD-ROMリーダー
推奨するパソコン環境
・OS
・CPU
・RAM容量
・ハードディスク
・インターフェイス
・CD ドライブ
Microsoft Windows® 7 (32-bit または64-bit)
Core 2 Duo
1GB以上
1GB以上の空き容量を持ったDISK
USBポートVer2.0以降(プログラマをUSBポートで接続時)
またはプリンターポート:ECP、EPPモード(プログラマをLPTポート
で接続時)
CD-ROMリーダー
ハードディスクの空き容量はお客様が使用するターゲットデバイスの容量に依存します。
大容量のデバイスを書き込むためには1000MB + デバイスサイズの2倍以上のハードディスク容量
が必要になる場合があります。大容量デバイスをスムーズに書き込むためには、空き容量が十分なハ
ードディスクを使用してください。
M1883JP-100B 201303.doc
5
M1883プログラマの特徴
M1883プログラマの特徴
M1883
M1883はUSB/LPTポートを持ったWindowsベースのパソコンで利用できる、次世代のユニバーサル
プログラマです。このプログラマは小ロット生産や回路設計技術者向けに設計された、高信頼性かつ高
速動作するプログラマです。
M1883
M1883はデバイスのパッケージに合わせた変換アダプタを使用することで、全てのプログラマブル・デ
バイスをサポートします。
技術者は回路設計に最適なデバイスを自由に選択することが出来ます。
またON_BOARD書き込み用のISP(インシステム・プログラミング)コネクタを使用して基板上のデバイ
スに直接データを書き込むことが出来ます。
M1883
M1883はプログラマの機能以外にTTL/CMOSロジックやメモリICをテストする機能も持っています。
さらにそのテスト機能ではユーザーが定義したテストパターンも利用出来ます。
M1883
M1883は高い信頼性を持った高機能なプログラマです。このクラスのプログラマのなかでは他社と比
べもっともコストパフォーマンスにすぐれています。
M1883
M1883は高速FPGAドライバー回路を採用しています。また最適化されたアルゴリズムを採用してい
ますので、非常に速い書き込み環境を提供します。
高速書き込みが出来ますので、小ロット生産にも適したプログラマです。
M1883
M1883はIBM_PC互換パソコンでインターフェイスにUSB(2.0/1.1)またはプリンターポートを持って
いれば接続可能です。
USBとパラレルの両方をサポートしていますので、ユーザーが使用するパソコンに合わせて、どちらか
一方を選択出来ます。
最新のノートパソコンでも、古くなったデスクトップパソコンでも使用出来ます。
M1883
M1883は静電気対策用リストバンドを接続するためのバナナジャック端子を装備しています。
またアース接続用のバナナジャック端子も装備していますので簡単に静電気対策が出来ます。
M1883
M1883はFPGAベースの高機能な48ピンTTLドライバー回路を持っています。このドライバー回路は
2.0vまでのあらゆるデバイスに対応できる高信頼性と高速動作を兼ね備えています。
M1883
M1883はターゲットデバイスにデータを書き込む前に誤挿入チェックとコンタクトチェック(デバイス
とソケット間の接触)を行なっています。
さらに過電流保護とデバイスIDチェック機能もありますので、オペレータの作業ミスによるデバイスへの
ダメージを未然に防止することが出来ます。
6
MINATO ELECTRONICS INC
M1883
M1883は電気回路の保護機能がありますので、作業者や周辺で発生する静電気からプログラマを保
護します。
プログラマの全ての入力回路にこの保護回路がついています。ZIFソケット、ISPコネクタ、インターフェイ
ス回路、電源入力部分を保護しています。
M1883
M1883ではVccマージンベリファイを行なっていますので、高い書き込みの信頼性を得ることが出来ま
す。
また各種のソケットアダプタを用意していますので、PLCC、SOIC、TSOP、QFP、SDIP、BGA等多種
類のパッケージに対応しています。
M1883
M1883用コントロールソフトはプルダウンメニューやショートカットキーやオンラインヘルプ機能を持っ
用コントロールソフト
ていますので、簡単に操作することが出来ます。
デバイス選択はメーカー名、デバイス名、デバイスの種類指定から簡単に選択出来ます。
デバイス用コマンド(Read,Blank,Program,Verify,Erase)ではチェック機能(誤挿入チェック、シグ
ネチャーチェック)、スペシャル機能(自動番号付けモード、自動書き込みモード)を利用出来ます。
M1883
M1883用コントロールソフトでサポートしているデータフォーマットは、自動でファイルフォーマットを判
コントロールソフト
別し、データをパソコンにロード出来ます。
M1883
M1883用コントロールソフトのシリアライズ機能(シリアル番号管理機能)は個々のデバイスに
用コントロールソフト
それぞれ異なったシリアル番号を割り当てることが出来ます。また単純に増加するシリアル番号を
つけることも出来ます。
M1883
M1883用コントロールソフトは多くのデバイス情報を提供します。
用コントロールソフト
たとえば利用可能なパッケージ寸法やデバイスの捺印情報を提供しています。
ISPを使用するための多くの情報も提供します。
選択したデバイスで使用するISPコネクタのピン情報やISPで書き込むために必要な回路構成も詳細に
説明しています。
M1883
M1883用コントロールソフトは他のアプリケーションからBATファイル・コマンドやDLLファイルを使用
用コントロールソフト
してリモート・コントロール制御が可能です。
DLLはC言語やVBASICで供給されている標準的なパーツです。
JEDEC標準のJam filesはJamPlayerによって解釈/実行されます。
VMEファイルはVME Playerによって解釈/実行されます。
Jam filesおよびVME filesは各々のデバイスメーカーが開発し、提供しています。
新しいデバイスのサポート
多くの場合新しいデバイスはM1883プログラマのソフトウェアのアップデートだけで対応
出来ます。汎用タイプのユニバーサルプログラマですので、コントロールソフトのバージョンアップだ
けで、新しいデバイスに対応出来ます。
M1883JP-100B 201303.doc
7
プログラマのアップデートについて
なぜ最新版のデバイス書き込み仕様(書き込みアルゴリズム)が重要なのか?
半導体メーカーは新しい技術、新しい製造プロセス、新しいパッケージのデバイスを絶え間なく開発
しユーザーに供給しています。
またこれらのデバイスを書き込むために、書き込み装置メーカーにも多くのデバイス情報を送ってき
ています。われわれはこれらの半導体メーカーの開発テンポに合わせるように、年間を通してデバ
イスアルゴリズムを開発し、サポートしています。
半導体メーカーは新製品だけを開発しているわけではありません。新製品開発時にできた新しい技
術を、既存のデバイスにも反映させています。これは製造コストの削減や、デバイスの性能向上等
のために行なわれています。
これらの変更は時には「書き込みアルゴリズムに影響をあたえる
書き込みアルゴリズムに影響をあたえる」ことがあります。
書き込みアルゴリズムに影響をあたえる
多くの場合、古いアルゴリズムでデバイスをプログラムした場合、それらは最新のアルゴリズムでプ
ログラムした場合とくらべ、十分な性能が保障されないかもしれません。最新のアルゴリズムを使用
しない場合、書き込みの歩留まり低下、書き込み時間の増加、さらに長期でみた場合のデバイスの
信頼性に影響をあたえる可能性があります。
最新の書き込みアルゴリズムを使用することは、書き込みの信頼性を上げる重要なキーになります。
新しいデバイスが開発された時やデバイスの書き込みに変更があった場合には、最新のアルゴリ
ズムを使用して書き込みができるように、アルゴリズムの更新と作成を随時行なっています。
M1883コントロールソフトをアップデートすることにより、アップデート時点の最新アルゴリズムに更
新することが出来ます。
コントロールソフトの最新版へのアップデートは、代理店や営業所に問い合わせください。
8
MINATO ELECTRONICS INC
クイックスタート
ソフトウェ
ソフトウェアのインストー
のインストール
付属のCD-ROMをパソコンにセットし、“pg4uwarm.exe”を実行してください。
表示画面の指示に従って操作してください。
(詳細は23ページのインストールを参照ください。)
プログラマと
プログラマとハードウェ
ドウェアの接続
M1883プログラマのUSBポートとパソコンのUSBポートを付属のUSBケーブルで接続します。
M1883プログラマを付属の電源ケーブルでAC100v(100v~240v)に接続します。
その後プログラマの電源スイッチを入れてください。
プログラマがUSBを使用した新しいハードウェアとしてパソコンにインストールされます。
※重要:USB
USBケーブル
USBケーブルはソフトウェアのインストール終了後に接続してください。
ケーブル
コントロールソフトの起動
デスクトップ画面上の
をダブルクリックしてください。
コントロールソフトはパソコンに接続されているプログラマを検出します。
日本語表示に変更する
TOPメニューのオプション ―> オプション設定...内の
・言 語 ->選択する言語 ->“Japanese”
“Japanese”
・言 語 ->選択するヘルプファイル ->“Japanese”
“Japanese”
を選択してください。
コントロールソフトを一度終了してから、コントロールソフトを再起動してください。
日本語に変更されます。
下記はコントロールソフトのTOPメニューです。
ファイル
:データファイルの読込/保存、プロジェクトファイルの読込/保存、コントロール
ソフトの終了、プログラマの動作状態を保存して終了 等のファイル操作に使用
します。
バッファ
:バッファ操作、ブロック操作、データ移動、データ初期化、チェクサム等のデータ
編集と表示に使用します。
デバイス
:プログラマブル・デバイスの選択、
Read、Blank、Program、Verify、Erase、書き込み条件変更に使用します。
プログラマ
:M1883プログラマの検出、自動書き込みモード設定、自己診断に使用します。
オプション
:各種ディフォルト設定の確認や変更のために使用します。
ヘルプ
:サポートされているデバイス一覧、プログラマのバージョン表示にに使用します。
M1883JP-100B 201303.doc
9
デバイス書込み方法(Programming)
(1)使用するデバイス選択を選択します―>
Select
をクリック
(2)書き込むデータをバッファに読み込む
a)ファイルからロードする場合 ――>
Load
をクリック
b)デバイスからリードする場合 ――>ZIFソケットにデバイスを装着し、
Read をクリック
(3)書き込みたいデバイスをZIFソケットに装着
(4)未書き込み状態かチェックします――>
Blank
(5)デバイスにデータを書込む
Program をクリック
―――>
(6)書き込んだデータとバッファのデータを照合する
―――> Verify
10
をクリック
をクリック
MINATO ELECTRONICS INC
M1883プログラマ各部の名称
M1883プログラマ各部の名称
(1)
(2)
(3)
(4)
(5)
(6)
(7)
48ピン ZIFソケット
GOOD/ERROR(PASS/FAIL) LED(書き込み結果表示)
POWER ON LED
YES! ボタン(2回目以降のスタートボタン)
ISPコネクタ
電源スイッチ
アース端子と静電気対策用リストバンド接続端子
1
3
2
5
6
4
7
(8) 電源ケーブル接続コネクタ(AC100v――AC240v対応)
注意:付属の電源ケーブルは日本国内専用のケーブルです。海外で使用する場合は、
その国の電源規格にあった電源ケーブルが必要です。
(9) LPTコネクタ(パソコンのプリンターポート接続用)
(10) USBコネクタ(パソコンのUSBポート接続用)
M1883JP-100B 201303.doc
11
M1883プ
M1883プログラマとパソコンの接続方法
USBポート使用時
M1883プログラマ本体のUSBコネクタとパソコンのUSBコネクタを付属のUSBケーブルで接続し
ます。M1883プログラマ本体の電源コネクタに付属の電源ケーブルを接続し、AC100v(100v~
240v)を接続します。
USBケーブルとACケーブルの接続する順番はどちらが先でもかまいません。
電源をONにしたままでケーブルの接続、取り外しが可能です。
パラレル・ポート使用時
パソコンとM1883プログラマの電源SWをOFFしてください。パソコンの空いているプリンターポー
トとM1883プログラマのLPTコネクタをパラレルケーブルで接続してください。
(パラレルケーブルはM1883のオプションです)接続後コネクタ部分のビスでしっかり固定してくさ
い。
M1883プログラマの接続に機械的な構造のプリンター切り替え器を接続しないでください。
切り替え器が必要な場合はロジック回路方式の切り替え器を使用してください。
切り替え器が必要な場合はロジック回路方式の切り替え器を使用してください
パソコンの電源をONしてください。
M1883プログラマ本体の電源コネクタに付属の電源ケーブルを接続し、AC100v(AC100~
240v)を接続します。
M1883プログラマの電源SWをONしてください。電源が入ると、M1883プログラマ上のPOWER
LEDがやや暗く点灯します。このLEDはプログラマの準備が完了したことを示しています。
次にパソコン上のコントロールソフトを起動します。
プログラマ接続時にパソコンの電源をOFFしたくない場合、次の手順に従ってください。
・プログラマとPCを接続する場合
最初にパラレルケーブルを接続します。その後プログラマの電源ケーブルを接続します。
・プログラマとPCの接続ケーブルをはずす場合
最初にプログラマの電源ケーブルをはずします。その後パラレルケーブルをはずしてくださ
い。
M1883プログラマ側だけならば、ケーブルの抜き差しのタイミングはなんら問題になりません
(プログラマ側には保護回路がついています)。
しかしパソコン側で問題が発生する場合がありますので上記の注意事項に従ってください。
12
MINATO ELECTRONICS INC
デバイスの書き込み手順
(1)書き込むデバイスを選択します。
(2)その後ZIFソケットにデバイスを挿入し、ZIFソケットレバーを倒し、デバイスを固定します。
デバイスの正しい挿入位置はZIFソケット横の図を参照してください。
BUSY LEDが消えているときにデバイスを抜き差ししてください。
(3)コントロールソフト上のツールバー
Program をクリックし、書き込みを開始します。
(2回目以降の書き込み作業時にはM1883プログラマ ZIFソケット横の“YES”ボタンを押すと
書き込みを開始します)。
BUSY LEDが点灯し、動作状態を示すプログレスバーが画面に表示されます。
(4)書き込み終了
正常終了時
――>GOOD LED(緑色)が点灯します。
書き込みエラー ――>ERROR LED(赤色)が点灯します。
(5)デバイスを交換します。
上記の(3)~(5)の操作を繰り返します。
注意:
書き込み中にターゲットデバイスをソケットから抜いてはいけません。(動作中にはBUSY LEDが
点灯しています)。
また書き込み中に、コントロールソフトを中断したり、パソコンの電源をOFFしないでください。
中断した場合(瞬間停電や長い停電も含む)、書き込み中のデバイスのデータは不完全な状態のま
まですので、再度消去と再書込みを行ってください。
プログラマ動作中の停電やパソコンの電源OFFは、ユーザーが選択した書き込みパラメータが保
存されていない場合がありますので、デバイスの再設定から行ってください。
M1883JP-100B 201303.doc
13
M1883
M1883による In-System プログラミング
ISPコネクタの各PINの使用方法は書き込むデバイス毎に異なります。また各デバイスのISP情報を見
るには、はじめに使用するデバイスを選択する必要があります。
ISP対応デバイスには選択デバイス名のあとに“ISP”の表示が付いています。
デバイス選択後コントロールソフトのメニューで デバイスデバイス->デバイス情報 でISP情報を表示することが
出来ます。
これらの仕様はデバイスメーカーが発表しているアプリケーション・ノートに対応しています。
ISPコネクタ、ケーブル
ISPコネクタ、ケーブル
プログラマ内で使用しているコネクタは TE社製 角型コネクタ 型名:2-1634689-0 です。
ISPコネクタの正面図
ISPコネクタに接続しているプログラマ内の回路
pins 3, 5, 7, 9, 11, 13 of ISP connector
A)
pin 14 of ISP connector
B)
pin of ISP
connector
drivers in programmer
drivers in programmer
pin of ISP
connector
VCC
RA1
H/L
Float
RB2
Read
RA2
Pull-up/
Pull-down
RA3
RB1
YES!
GND
pins 15, 16 of ISP connector
C)
D)
drivers in programmer
CC1
pin of ISP
connector
Float
pin of ISP
connector
RD1
H/L
RC1
GND
Read
E)
CE1
Pull-up/
Pull-down
RC2
pin of ISP
connector
H/L
RE1
RA1: 180Ω, RA2:1kΩ, RA3 22kΩ,
RB1: 10kΩ, RB2: 10kΩ,
CC1: 1000pF, RC1: 1kΩ, RC2: 22kΩ,
RD1: 22kΩ, CE1: 1000pF, RE1: 1kΩ,
14
MINATO ELECTRONICS INC
図-C) 15ピン、16ピンがISPプログラム設定でロジック信号に設定された場合の内部回路
図-D) 図-E) 15ピン、16ピンが LED OK と LED ERROR信号に設定された場合の内部回路
図-D) ISP動作前のLED回路状態
図-E) ISP動作後のLED回路状態
Note:
LED OK(点灯) 、LED ERROR(点灯)時の信号レベルはHighです。Highレベルは1.8v--5vですが、
ターゲットに選択したISPデバイスの電源電圧に依存します。
LED OK(消灯) 、LED ERROR(消灯)時の信号レベルはLowです。Lowレベルは 0v--0.4vです。
上の回路と抵抗値を考慮してターゲット・システム側の回路を決定して下さい。
ISPコネクタの各PINに対応する信号名、機能は選択したデバイスによって異なります。
デバイス選択後のデバイス
デバイスデバイス->デバイス情報で確認出来ます。
デバイス情報
またISP機能によるプログラムを使用する時は、ISP対応のデバイスを選択して下さい。
デバイス名の後ろに “(ISP)” が記入されているデバイスを選択して下さい。
ISPケーブル:ISPケーブル上のピン番号1にはコネクタ部分に三角マークがついています。
ISPケーブルで使用しているコネクタは
Harting社製 BOXコネクタ 型名:09185207813 です。
警告:
警告:
M1883プログラマのISP書き込みを使用する場合、ZIFソケットにデバイスを入れないでください。
ZIFソケットを使用して書き込む場合、ISPケーブルは接続しないでください。
ターゲットデバイスとISPコネクタを接続するケーブルは出来るだけ短くしてください。
ターゲットデバイスとISPコネクタを接続するケーブルは出来るだけ短くしてください。
ケーブルが長すぎるとうまく動作しない場合があります。
M1883
M1883はプログラムするデバイスとターゲット・システムに電源を供給することが出来ます。
プログラムするデバイス用電源
:ISPコネクタの1番ピンに出力
ターゲット・システム用電源電流制限付き
:ISPコネクタの19、20番ピンに出力
M1883はデバイスにプログラミング電圧を印加し、そして、その電圧値をチェックします。
もし、プログラミング電圧が期待したものと異なる場合は、デバイスの書き込みは行ないません。
M1883JP-100B 201303.doc
15
プログラマのセルフテストとキャリブレーション
プログラマのセルフテストとキャリブレーション
M1883プログラマ使用中に異常を感じた場合にはセルフチェックを行なうことが出来ます。
セルフチェックには、M1883プログラマ購入時に付属しているセルフチェック用PODを使用します。
(1)セルフテスト1(プログラマの機能試験)
プログラマのメニューバーから プログラマプログラマ->セルフテスト を実行してください。
書き込みに必要なデバイス用電源回路、ドライバー、インターフェイス等をチェックします。
(2)セルフテスト2(ZIFソケットを含めた試験)
付属の48ピン“DiagnosticPOD1”(下図参照)をプログラマのZIFソケットに実装してください。
プログラマのメニューバーから プログラマプログラマ->セルフテスト プラス を実行してください。
書き込みに必要なデバイス用電源回路、ドライバー、インターフェイス等のチェックとZIFソケットに出
力する信号をチェックします。
ZIFソケット検査用 “DiagnosticPOD1”
(3)セルフテスト3(ISPコネクタを含めた試験)
付属の48ピン“DiagnosticPOD2(for ISP)”(下図参照)をプログラマのZIFソケットに実装してく
ださい。この”DiagnosticPOD2“上の20ピンコネクタとプログラマ前面のISPコネクタを付属の20
ピンフラットケーブルで接続してください。
プログラマのメニューバーから プログラマプログラマ->セルフテスト ISPコネクタ を実行してください。
書き込みに必要なデバイス用電源回路、ドライバー、インターファイス等のチェックとISPコネクタに
出力する信号をチェックします。
ISPコネクタ検査用 “DiagnosticPOD2(for ISP)”
16
MINATO ELECTRONICS INC
(4)キャリブレーション試験
プログラマ検査用の機能ですので、使用できません。
プログラマメーカーでの出荷試験、および校正時に使用する機能試験です。
M1883JP-100B 201303.doc
17
M1883
M1883プログラマの基本仕様
ハード仕様
USB2.0ハイスピード対応、転送レート480Mbit/s
パラレル・ポート、転送レート1MB/s
FPGAベースのステート・マシーン
3個の高分解能D/A コンバータ(VCCP, VPP1、VPP2)
VCCP 電圧範囲 0~8v、最大電流1A
VPP1、VPP2 電圧範囲 0~26v、最大電流1A
セルフテスト機能付
電源入力部、パラレル・ポート接続部にESDプロテクション付
静電気対策リストバンド用のバナナジャック端子装備
アースGND接続用のバナナジャック端子装備
ソケット, ピンドライバー
300/600mil兼用 48ピンZIF(Zero Insertion Force)ソケット
ピンドライバー:48ピンの高機能ユニバーサルドライバー
48ピンのすべてにVCCP / VPP1 / VPP2電源を接続可能
48ピンのすべてにGND接続可能
FPGAベースのTTLドライバーで48ピンのすべてにH、L、CLK出力可能
アナログ・ドライバーとして使用する場合:出力範囲1.8v~26v
電流制限、過電流検出時シャットダウン、電圧異常時シャットダウン機能内蔵
ZIFソケットの各ピンにESDプロテクション付
(IEC1000-4-2、気中放電:15kV以上、接触放電:8kV以上)
デバイス書込み動作前に使用するピンドライバーをチェック
ISP コネクタ
20ピンフラットケーブル用オス・タイプ(後挿入防止付)
6ピン分のTTLドライバー(H、L、CLK、プルアップ、プルダウン)2v~5vをサポート
VCC電源:1回路 電圧範囲 2v~7v 最大電流100mA
シンク/ソース可能、電圧検出機能あり
VPP電源:1回路 電圧範囲 2v~25v 最大電流50mA
ターゲット・システム用電源:1回路 電圧範囲 2v~6v 最大電流250mA
ISPコネクタの各ピンにESDプロテクション付
(IEC1000-4-2、気中放電:15kV以上、接触放電:8kV以上)
動作結果を外部に出力する“GOOD”、“ERROR”信号をサポート
外部からプログラマを動作させる、スタート“YES!”用入力信号に対応
各種パッケージをサポート
DIPタイプのデバイスはプログラマ上の48ピンZIPソケットで対応
パケージ及びピン配置変換用に準備したアダプタは
DIP, SDIP, PLCC, JLCC, SOIC, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP,
PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA,
LAP, CSP, SCSP etc
18
MINATO ELECTRONICS INC
書き込み時間
Device
H26M11002AAR (eMMC NAND Flash)
K8P6415UQB (parallel NOR Flash)
K9F1G08U0M (parallel NAND Flash)
QB25F640S33 (serial Flash)
AT89C51RD2 (microcontroller)
PIC32MX360F512L (microcontroller)
Conditions:
Size [bits]
3C780000hx8 (8 Giga)
400100hx16 bit (64 Mega)
8400000Hx8 (1 Giga)
800200Hx8 (64 Mega)
10000Hx8
80000Hx8
Operation
programming *1
programming and verify
programming and verify
programming and verify
programming and verify
programming and verify
Time
480 sec.
13 sec.
122.7 sec
30.7 sec
14.4 sec
8.9 sec
P4, 2.4GHz, 512MB RAM, USB2.0, Windows XP
*1:カードリーダと同じ方法でアクセスしています。書込み後のベリファイはデバイス内のコントロー
ラを使用しています。
ソフトウェアの仕様
デバイス用アルゴリズムはメーカー推奨のアルゴリズムを使用しています。ソフトウェアのアップデ
ートは常時行なっています。
新しいデバイスが開発された時やデバイスの書き込みに変更があった場合には、最新のアルゴリ
ズムを使用して書き込みができるように、アルゴリズムの更新と作成を随時行なっています。
M1883コントロールソフトをアップデートすることにより、アップデート時点の最新アルゴリズムに更
新することが出来ます。
コントロールソフトの最新版へのアップデートは、代理店や営業所に問い合わせください。
M1883JP-100B 201303.doc
19
デバイス関連操作
デバイス選択
デバイスTYPE、デバイスメーカー名、デバイス名の一部分を入力して一覧表示から選択、
EP-ROM、FLASH-ROMのAUTO_IDを使用してデバイスを自動選択、
Blank、Read、Verify、Program、Erase動作、
コンフィグレーションとセキュリティー・ビット書き込み、
チェックサム、
JAM標準テストとSTAPLプログラミング言語及びJEDEC標準“JESD-71”のインタープリタ
(解釈プログラム)を実装
バイナリー形式のSVFファイルを圧縮したVMEファイルのインタープリタ(解釈プログラム)を実装
デバイスチェック機能
デバイスの誤挿入チェック
ZIFソケット-デバイス間のコンタクトチェック
デバイスIDチェック
その他の機能
マスプロダクションモード(大量生産)をサポート ――>デバイス装着後すぐに自動開始
(Automatic YES)
自動でデバイスにロット番号を書き込むモード(シリアライズモード)
生産個数をカウント表示
一定の数量書き込み後に自動停止するカウントダウンモード
バッファメモリ操作
バッファデータ(デバイスに書き込むデータ)の表示、編集、検索、置き換え
バッファデータのイニシャライズ、コピー、移動、バイトスワップ
バッファデータのチェックサム計算
ファイルの読込、保存
データフォーマット形式は自動検出またはマニュアル設定
サポートしているデータフォーマット形式
バイナリーフォーマット(no_format)
HEX形式:INTEL、Motorora、Tektronix、ASCII_HEX、ASCII_SPACE
Ascii形式:AltetaPOF、ABEL用JEDEC(ver3.0A)、CUPL、PALASM、
JAM(JEDEC STAPL形式)、JBC(JAM STAPL ByteCode)、TANGO_PLD
STAPL(STAPLファイル)、JEDEC standerd JESD-71
VME(ispVMEファイル VME2.0/VME3.0)
SVF(Serial Vector Format revision E)
STP(Actel STAPL file)
20
MINATO ELECTRONICS INC
一般仕様
供給電源
AC100-240V
50-60Hz
消費電力
20W(動作時)、2W非動作時
寸
法
195(奥行き)x140(幅)x55(高さ)mm
質
量
0.9kg(ケーブル・ソケットアダプタ類を除く)
動作温度
5℃-40℃
動作湿度
20%-80%(結露がないこと)
M1883JP-100B 201303.doc
21
22
MINATO ELECTRONICS INC
インストール
梱包箱にはM1883プログラマ用コントロールソフトと取扱説明書を記録したCD-ROM
が入っています。
プログラマとパソコンを接続する前にソフトウェアのインストールをしてください。
ソフトウェアをセットアップする
(プログラマとパソコンはまだ
プログラマとパソコンはまだ接続
はまだ接続してはいけません
接続してはいけません。
してはいけません。)
ソフトウェアをセットアップするパソコンのCDドライブにM1883プログラマに付属しているCDを
入れて、“pg4uwarm.exe” を実行してください)
M1883プログラマ用コントロールソフトを動作させる前に、必要な全てのインストールを行ない
ます。
Setup 1
使用する言語を設定し、
OK
をクリックしてください。
Setup 2
セットアップ開始の案内が表示されます。 次へ(N)
M1883JP-100B 201303.doc
をクリックしてください。
23
Setup 3
インストール時の設定をディフォルト設定にするかカスタマイズするか選択します。
カスタマイズ設定では、コントロールソフトをインストールするフォルダー指定と
ショートカットアイコンの登録指定が追加されます。
ディフォルト設定を選択し
次へ(N)
をクリックしてください。
Setup 4 (ディフォルト設定を選択した場合は表示されません)
コントロールソフトをインストールするパソコン上のフォルダーが表示されます。
必要に応じて、インストールするフォルダーを変更してください。
確認後または変更後 次へ(N) をクリックしてください。
24
MINATO ELECTRONICS INC
Setup 5 (ディフォルト設定を選択した場合は表示されません)
プログラマ起動時に使用するスタートメニューグループを指定します。
・既にスタートメニューに “Minato”が登録されていて、このグループ内に
“Model-1883”名で登録する場合は “Minato¥Model-1883” で指定
します。
・新規にスタートメニューに “新登録名xxx”で登録する場合は
“新登録名xxx” と入力して指定します。
確認後または指定後 次へ(N) をクリックしてください。
Setup 6 (ディフォルト設定を選択した場合は表示されません)
ショートカットの登録場所を指定します。
登録したい場所にチェックマークを付け
M1883JP-100B 201303.doc
次へ(N)
をクリックしてください。
25
Setup 7
セットアップの準備が整いましたので、再確認の表示がでます。
インストールホルダを確認後 インストール(I) をクリックします。
Setup 8
インストール開始後上記の進行状態表示バーが表示されます。
セットアップ時間は2,3分です。
26
MINATO ELECTRONICS INC
Setup 9
初めてインストールする場合、注意メッセージが表示されます。
続行(C) をクリックしてください
ビスタ版のパソコンの場合
上記表示が出たら “このドライバソフトウェアをインストールします”
をクリックします。
M1883JP-100B 201303.doc
27
Setup 10
上記の表示がでれば、インストール完了です。
・プログラマとパソコンの接続に“USB”を使用する場合は再起動の必要はありません。
・パラレルI/Fを使用する場合はパソコンを再起動して下さい。
28
MINATO ELECTRONICS INC
ハードウェアをセットアップする
M1883
M1883コントロールソフトを起動する前にM1883
コントロールソフトを起動する前にM1883プログラマとパソコンをUSBケーブルで接続し
ます。Windowsシステムは新しいハードウェアを検出しますので、USBドライバーのインストール
ます。
方法を指定します。
プログラマが正常に検出され、M1883プログラマのインストールが開始されます。
Setup 1
USB(LPT)ケーブルをプログラマに接続します。
Setup 2
USB(LPT)ケーブルをパソコンに接続します。
(推奨はUSB2.0ハイスピード)
Setup 3
電源ケーブルをコンセントに接続します。
(延長ケーブルは使用しないでください)
Setup 4
M1883プログラマの電源SWを入れてください。
全てのLEDが一時的に点灯し、プログラマに異常がない場合POWER_LEDが
薄く点灯し、他のLEDは消灯します。
LPT接続の場合はこれで準備完了です。
USB接続の場合は次のステップに進みます。
Setup 5
Winowsシステムは “新しいハードウェアの検出ウィザード” をスタートします。
Windows7の場合
“新しいデバイスソフトウェア” が自動インストールされます。
WindowsXP SP2の場合
ここでは “自動的にインストールする” にチェックマークをつけて
次へ(N) をクリックします。
M1883JP-100B 201303.doc
29
プログラマM1883が検出され、対応USBドライバーがインストール
されます。
30
MINATO ELECTRONICS INC
Setup 6
続行(C)
をクリックします。
Windows Vista版では
上記表示が出たら“このドライバソフトウェアをインストールします”
をクリックします。
M1883JP-100B 201303.doc
31
Setup 7
完了
をクリックします。
これでハードウェアのセットアップが完了です。
Setup 8
USBポートを変更した場合
セットアップを行なったUSBポート以外を使用した場合、新しいハードウェアの
セットアップWizardが起動し、使用するUSBポート別にドライバーが設定されます。
Step5.からの操作が必要になります。
以上でソフトウェアとハードウェアのセットアップは完了です。
以上でソフトウェアとハードウェアのセットアップは完了です。
32
MINATO ELECTRONICS INC
第2章
M1883
M1883コントロールソフト 操作マニュアル
M1883JP-100B 201303.doc
33
M1883
M1883 コントロールソフト
M1883
M1883コントロールソフトの実行
デスクトップ画面上のアイコンを
をクリックしてください。
プログラマ検出画面にて、“MODEL1883” と接続するインターフェイス “USB” を選択して
接続(C) をクリックします。
検出後、メイン画面を表示し、ユーザーからの指示を待ちます。
コントロールソフトがプログラマを検出できなかった場合、画面上にエラー番号と考えられるエラー内容
を表示します(プログラマの接続が外れている、間違った接続をしている、電源がOFFしている、プリン
ターポート設定ミス..)
プログラマと接続したパソコンを再点検し、問題を取り除いてから、再実行してください。
エラーが再度出る場合は、コントロールソフトはデモ・モードで再開されますので、プログラマへのアク
セスは出来ません。
もし、エラーの原因が見つからないときは営業所または代理店に連絡してください。
コントロールソフトはデバイスの書き込み開始時にもプログラマとの接続をチェックしています。
日本語表示に変更する
最初にコントロールソフトを起動したときは、英語表示になっています。
次の操作で日本語に変更出来ます。
TOPメニューのオプション
オプション ―> オプション設定 内の
・言
言 語 ->選択する言語
選択する言語 ->“Japanese”
“Japanese”
・言
言 語 ->選択するヘルプファイル
選択するヘルプファイル ->“Japanese”
“Japanese”
を選択してください。
コントロールソフトを一度終了してから、コントロールソフトを再起動してください。
日本語表示に変更されます。
34
MINATO ELECTRONICS INC
メイン画面の説明
Toolbars(ツールバー)
Toolbars
メインメニューの下に配置したアイコンの集まりで、使用頻度の高いコマンドをアイコン化してありま
す。
オプション -> ツールバーで表示のON/OFF指定が出来ます。
このツールバーはメニュー上のオ
ツールバー
Log・Window(
Log・Window(ログ・ウィンドウ)
コントロールソフトが実行するプロセス、結果、情報を表示するウィンドウです。
Log・Windowに表示される情報は、表示と同時にファイルに記録することが出来ます。
Log情報はメニュー上のオ
オプション -> オプション設定
オプション設定 -> ログ・ファイルで保存するファイルを指定
ログ・ファイル
出来ます。
アドレス(アドレス・ウィンドウ)
アドレス
選択したデバイスの容量、開始アドレス、終了アドレス情報を表示します。
バッファメモリの容量、開始アドレス、終了アドレスを表示します。
読み込んだデータファイルの容量、開始アドレス、終了アドレスを表示します。
一部のデバイスでは、開始アドレス、終了アドレスが変更出来ます。
変更はメニュー上のデ
デバイス -> デバイスオプション -> 動作オプションで行ないます。
動作オプション
M1883JP-100B 201303.doc
35
アドレス・ウィンドウにはデバイスのチェックサム(バッファメモリのチェクサム計算値)、シリアライズ
(連続番号書き込み)モード、Buffer分割(データ分割書き込み)を表示します。
これらの詳細は次のメニューを参照してください。
・チェックサム
:バッファ
バッファ -> CheckSUM
CheckSUM
・シリアライズ
:デバイス
デバイス -> デバイスオプション -> シリアライズ
・Buffer分割
:デバイス
デバイス -> デバイスオプション -> 動作オプション
プログラマ(プログラマ・ウィンドウ)
プログラマ
使用しているプログラマ機種名および設定情報を表示します。
・Type
:プログラマの機種名
・Status
:パソコンとプログラマの接続状態(Status)
Ready
:プログラマ使用可能状態を示す
Not found
:プログラマが検出できないことを示す
Demo モード
:OFF・ラインモード中を示す
・S/N
:接続したプログラマの製造番号
・Port
:プログラマと接続しているインターフェイス名
・YES!
:デバイスを書き込む時のスタート方法
マニュアル操作 :プログラマ上の(YES!ボタン)を押す、またはデバイス動作完了時に
表示される“リピート確認”を使用する。
自 動
:デバイスの抜き差しをプログラマが検出し、自動で書き込みをスタート
するモード
デバイス(デバイス・ウィンドウ)
デバイス
選択しているデバイス情報を表示します。
・Type
:デバイス名、メーカー名を表示
・アダプタ
:デバイスに適合する変換アダプタを表示
・Note
:デバイスの詳細情報を表示するためのショートカット
・カスタマイズ
:デバイスのオプション機能を設定するためのショートカット
カウント(書き込み数量・ウィンドウ)
カウント
作業しているデバイスの数量を表示します。
・PASS
:正常終了したデバイスの数量
・FAIL
:データFAILになったデバイスの数量
・他のFAIL(ID,CK…):IDチェックやピンチェックでFAILになったデバイスの数量
・合 計
:PASS数 と FAIL数の合計
・カウントダウン :Enable又は、Disableを表示
カウントダウンモード時はここに作業中の残数を表示します。
カウントおよびカウントダウンの設定は
メニューの デバイス -> デバイスオプション -> カウント&カウントダウン
カウント&カウントダウン
またはカウント・ウィンドウ上でマウスを右クリックして、POPアップアイコンから変更出来ます。
36
MINATO ELECTRONICS INC
ショートショート-カット・キーのリスト
<F1>
ヘルプ
:操作マニュアル表示
<F2>
Save
:バッファメモリ内容をファイルに保存
<F3>
Load
:ファイルをバッファメモリに読み込む
<F4>
View/Edit
:バッファメモリの表示/編集
<F5>
Select/def.
Select
:過去に使用していたデバイス・リストからデバイスを
選択
:デバイス選択
<F6>
Blank
:ブランクチェック
<F7>
Read
:デバイスの内容をバッファメモリに読み込む
<F8>
Verify
:デバイスとバッファメモリ内容を比較
<F9>
Program
:デバイスにバッファメモリ内容を書き込む
<F10
<F10>
10>
Erase
:デバイスの内容を消去する
<Alt+Q>
終了
:設定を保存せずにコントロールソフトを終了
<Alt+X>
保存して終了
:設定を保存してコントロールソフトを終了
<Ctrl+F1>
デバイス情報
:現在のデバイス情報を表示する
<Ctrl+F2>
Erase buffer :バッファメモリをイニシャライズする
<Alt+F5
>
<Ctrl+Shift+F2>
Fill random data :ランダム値でバッファメモリを埋める
M1883JP-100B 201303.doc
37
ファイル(メインメニュー・コマンド)
ファイルを操作するコマンドを集めたメニューです。
デバイスに書き込むデータファイルの読込/保存、プログラマの設定をまとめて管理するプロジェク
トファイルの読込/保存、プログラム終了コマンドを集めたものです。
ファイルァイル->読込
デバイスに書き込むためのデータファイルをパソコン上のバッファメモリに読み込みます。
読み込み可能なフォーマットは
Binary、MOTOROLA、MOS_Technology、Tektronix、Intel_Hex、
ASCII_Hex、ASCII_Space、Straight_Hex,JEDEC、POFが使用出来ます。
コントロールソフトは最後に使用したデータファイルの拡張子を順次記録しています。
特別フォーマット:
IntelHEXx16
IntelHEXx16 :デバイス TMS320Fxxxx 専用に作られた IntelHEX タイプの 16bit 版です。
MotorolaHEXx16:デバイス
TMS320Fxxxx 専用に作られた MotorolaHEX タイプの 16bit 版です。
MotorolaHEXx16
ファイルフォーマットの説明
ASCII HEX フォーマット
1 バイトデータは、2 個の 16 進数で表され、スペースによって区切られています。
アドレスは、$Annnn の形式で表現されます。nnnn 部分は 4 個の 16 進数アドレスです。後ろにコンマ
が必要です。明白なアドレスがデータ列に含まれていない場合、ファイルデータは連続データとして
扱われます。
最初のデータの前にアドレス部分が無い場合は、このデータはアドレスの 0000 番地として扱われま
す。このデータファイルの先頭は、STX コード(0×02)で始まり、データ部分の終了は ETX(0×03)で
終わります。
注意: チェックサム部分は$Sxxxx の形式で表現されます。xxxx 部分は 4 個の 16 進数チェックサム
です。チェックサムはこのファイルの最後の部分になります。
ASCII HEX ファイル例:
この例では"Hello, World"の文字列をアドレスの 1000 番地から入れています。
STX $A1000,
48 65 6C 6C 6F 2C 20 57 6F 72 6C 64 0A ETX
$S0452,
ASCII SPACE フォーマット
非常に単純なフォーマットで、ASCII HEX フォーマットのチェックサムとスタートコード(STX)とエンド
コード(ETX)を取り払ったフォーマットです。
1 バイトデータは、2 個の 16 進数で表され、スペースによって区切られています。
アドレスは、4-8 個の 16 進数で表示されています。アドレスとデータはスペースで区切ります。
16 進数が 4 個以上連続しているとアドレスとして扱われます。
ASCII SPACE ファイル例:
この例では"Hello, World"の文字列をアドレスの 1000 番地から入れています。
0001000 48 65 6C 6C 6F 2C 20 57 6F 72 6C 64 0A
38
MINATO ELECTRONICS INC
Straight HEX フォーマット
非常に単純なフォーマットで、ASCII HEX フォーマットのアドレスとチェックサムとスタートコード(STX)と
エンドコード(ETX)を取り払ったフォーマットです。
1 バイトデータは、2 個の 16 進数で表され、スペースによって区切られています。
Straight HEX ファイル例:
この例では"Hello, World"の文字列を入れています。
48 65 6C 6C 6F 2C 20 57 6F 72 6C 64 0A
Samsung HEX フォーマット
Samsung HEX フォーマットは、Intel HEX フォーマットを少し修正したものです。ファイルの形式及び
構成等は Intel HEX フォーマットと同等です。
File format
format
・ファイルフォーマットの
ファイルフォーマットの自動認識
マットの自動認識:
自動認識: チェック有り時
ファイル読込時にデータフォーマットを自動識別します。
・ファイルフォーマットの自動認識:
ファイルフォーマットの自動認識: チェック無し時
"選択ファイルフォーマット"
選択ファイルフォーマット" のリストボックス内から使用するフォーマットを選択します。
フォーマット自動識別か手動設定かの指定は、
メニュー オプション -> オプション設
プション設定 -> Loadファイル
Loadファイル オプションの中にある
オプション
読込時のファイルフォーマット 項目で指定します
注意: ASCII HEX 形式のファイルが自動認識できなかった場合、この ASCII HEX 形式ファイルは
バイナリーファイルとして読み込まれます。ASCII HEX 形式のファイルを読み込む場合はフォ
ーマットの手動設定を推奨します。
追加オペレーション
追加オペレーションでは次の設定が出来ます。
・Byte Swap:
Swap:チェック有り時
ファイル読み込み中に 16 ビットデータを 8 ビット(1Byte)単位でスワップ(入れ替え)を行ない
ます。この機能はビッグ・エンディアンで記録されているモトローラ形式のファイルをリトル・
エンディアンでバッファメモリにリードするときに便利です。
標準の読込ファイルではリトル・エンディアンのバイト形式を使用します。
・読込み前にバッファデータ消去
読込み前にバッファデータ消去:
読込み前にバッファデータ消去:チェック有り時
ファイルを読み込む前にバッファメモリ内容を指定したデータでクリアします。
このディフォルト値は、
メニュー オプション -> オプション設定
オプション設定 の中にある Load ファイル オプションで変更出来
オプション
ます。
・Blank スペアエリアを追加する:
スペアエリアを追加する:(NAND デバイス専用):チェック有り時
ファイル読み込時に NAND デバイス特有の spare エリアを追加したい場合にこのオプションを
設定します。追加される spare エリアは設定する NAND デバイスに依存します。
M1883JP-100B 201303.doc
39
バッファオフセット
バッファオフセットでファイルから読込んだデータをバッファに入れる時のオフセットアドレスを指定
出来ます。
標準設定はいつも"None"になります。ユーザーが使用する時にオフセット値を設定して下さい。
次の設定が出来ます。
・None:
:読込んだファイルはオフセット無しでバッファメモリに入ります。
・ポジティブオフセット:
ポジティブオフセット:読込んだファイルアドレスにオフセット値を加算したバッファアドレスに
データをストアします。Binary、Hexの両方のフォーマットで使用できます。
バッファアドレス = フォーマットアドレス + オフセットアドレス
・ネガティブオフセット:
ネガティブオフセット:読込んだファイルアドレスからオフセット値を引き算したバッファアドレスに
データをストアします。
バッファアドレス = フォーマットアドレス - ネガティブオフセット
ネガティブオフセットはHexフォーマットのみの対応になります。
・ Automatic ネガティブオフセット:
ネガティブオフセット: この設定では読込むファイルから自動的にオフセット値を
検出して使用します。
バッファアドレス = フォーマットアドレス - ネガティブオフセット
ネガティブオフセットはHexフォーマットのみの対応になります。
ネガティブオフセット使用時の注意
・ネガティブオフセットは HEX ファイルフォーマット時に有効ですが、バイナリーファイルでは使用
できません。
・ネガティブオフセットはファイルアドレスからオフセット値を単純に引き算しています。
そのため計算値がマイナスになった場合には、データをバッファに読込めません。
ネガティブオフセット値は使用するファイルにあった適正値を設定して下さい。
・Automatic ネガティブオフセットは特別な場合以外は使用しないで下さい。
このモードは読込むデータファイルの構成が不明な場合や、壊れたファイルの一部を読むなどの
ファイル解析的なモードです。
・Automatic ネガティブオフセットはいくつかの特別なデバイスでは使用出来ません。データを LOAD
するデバイスの Block 番号が指定されている場合は使用出来ません。
例:Microchip PIC micro Device。
このデバイスを使用する場合オフセットのマニュアル設定を使用して下さい。
ネガティブオフセットの使用例
-ファイルフォーマットは MOTOROLA-S
-ファイル上で使用するデータのアドレス FFFF0h 以降のデータ
-プログラマのオフセットアドレスに FFFF0h を設定します。
ファイルの読込みを実行すると、アドレス FFFF0h より前のデータは読み飛ばし、FFFF0h 以降
のデータがバッファメモリの 0 番地から順にストアされます。
40
MINATO ELECTRONICS INC
ファイルフォーマット番号とエラー番号
読み込みエラーが発生した場合、下記のエラー番号をLog・Windowに表示します。
“Warninig errorr # XXY in line RRR”
XX はフォーマット番号
Y
は下記のエラーコード
RRR はエラーが発生したファイルのライン番号(10進数)
File format codes:
#00y - binary
#10y - ASCII Space
#20y - Tektronix
#30y - Extended tektronix
#40y - Motorola
#50y - MOS Technology
#60y - Intel HEX
Load file error codes:
#xx1 - bad first character - header
#xx2 - bad character in current line
#xx3 - bad CRC
#xx4 - bad read address
#xx5 - bad length of current line
#xx6 - too big negative offset
#xx7 - address is out of buffer range
#xx8 - bad type of selected file format
#xx9 - the file wasn't loaded all
M1883JP-100B 201303.doc
41
ファイルファイル->保存
マスターデバイスからリードしたデータはパソコン上に用意したバッファメモリに一時的に保持してい
ます。保存コマンドはこのバッファメモリデータをパソコン上のファイルに記録保存する機能です。
ファイルに記録するときに、データのファイルフォーマットと記録するデータの開始アドレスや終了
アドレスを指定出来ます。
使用できるフォーマットは
Binary、MOTOROLA、MOS_Technology、Tektronix、Intel_Hex、
ASCII_Hex、ASCII_Space、Straight_Hex,JEDEC、POFが使用出来ます。
保存時の
保存時のオプション
時のオプション:保存するバッファメモリの開始アドレスと終了アドレスを指定することが出来ます。
オプション
Buffer Start = 保存するバッファメモリの開始アドレスを入力します
Buffer End = 保存するバッファメモリの終了アドレスを入力します
追加オペレーション:
・Byte Swap:
Swap: チェック有りの場合(Byte Swap ON)
16ビットデータを8ビット(1Byte)単位でスワップ(入れ替え)してファイルに保存します。
標準のファイル保存(Byte Swap OFF)ではリトル・エンディアンのバイト形式を使用します。
<F3>
パソコンの<F3
<F3>keyでこのメニューを呼び出す事が出来ます。
ファイルファイル->プロジェクトの読込
プログラマで使用するプロジェクトファイルを読込む機能です。
プロジェクトファイルにはデバイスの設定情報とデバイスに書込む為のデータ、及び使用するインタ
ーフェイス情報等が記録されています。
プロジェクトの読込 ダイアログには、使用するプロジェクトファイルを選択する Window と、選択した
プロジェクトファイルの概要を表示する Window があります。
使用するプロジェクトファイルを選択する Window で各プロジェクトファイルをマウスでクリックすると
その内容がプロジェクトの概要
プロジェクトの概要ウィンドウに表示されます。
プロジェクトの概要
ここに表示されるプロジェクト情報は
・プロジェクト内で最初に指定されたデバイス名、メーカー名
・プロジェクトファイルを記録した日時
・ユーザーが追記したコメント
Note:
:Serialization を使用するプロジェクトについて
Serialization は次の手順に従って、プロジェクトファイルからリードされます。
1. プロジェクトに記述した Serialization 設定が受け付けられます。
2. Additional Serialization ファイルを検索します。ファイルが検出された場合、追加ファイル
としてリードされます。
Additional Serialization ファイルは特別なプロジェクトファイルとして関連付けされます。
そしてこのファイル設定が受け付けられると、それまでの Serialization 設定は無効になります。
Additional Serialization ファイル名はプロジェクトファイル名の拡張子が ".sn"に変更されたファ
イル名になります。
Additional Serialization フ ァ イ ル は プ ロ グ ラ マ 制 御 ソ フ ト と 同 一 の デ ィ レ ク ト リ 内 の
"serialization\"に配置されます。
42
MINATO ELECTRONICS INC
例: プロジェクトファイル名: my_work.prj
プログラマのディレクトリ: c:\Program Files\Programmer\
Additional Serialization ファイルは:
c:\Program Files\Programmer\serialization\my_work.prj.sn
Additional Serialization ファイルはデバイスのプログラム成功後に作成され更新されます。
ファイル -> プロジェクトを
プロジェクトを保存は現在の保存プロジェクトに関連するファイルが存在
保存
する場合は、Additional Serialization ファイルを削除します。
作業識別用
作業識別用ID
識別用ID入力について
ID入力について(Job
入力について(Job ID)
プロテクトされたプロジェクトファイルをリードした時、Job ID コードを入力する画面が表示されま
す。2 個の入力部分があります。
・作業者 ID - プログラマの作業者用 ID として使用します。パラメータは 3 文字以上必要です。
プロテクトされたプロジェクトの Job Report を作成する時に使用します。
・ Job ID 入力 - 現在行っている作業を示す ID を入力します。
ディフォルトとして、読込んだプロジェクトファイル名に年月日と時間が追記された
名称が記入されています。
Job ID はパスワードではありません。作業者
作業者 ID も Job ID も Job Report に記録する作業情報
のために入力します。
ファイルファイル->プロジェクトを保存
プロジェクトファイルを保存する機能です。
プロジェクトファイルにはデバイス設定情報とプログラマのバッファデータが含まれています。
プロジェクトファイルに保存されたデータはメニューの プロジェクトの読込み で、いつでも使用出来
ます。
プロジェクトの概要(
プロジェクトの概要(選択したファイルに記載されている内容)
選択したファイルに記載されている内容)
ダイアログ内に選択したプロジェクトファイルの内容を表示しています。
このBOXは表示専用ですので、内容等の変更は出来ません。
プロジェクトの概要(
プロジェクトの概要(保存されている内容)
保存されている内容)
上半分はプログラマで現在選択されているデバイス情報を表示しています。
選択されているデバイス名、日付、プログラマのバージョン..等を表示しています。
内容等の変更は出来ません。
下半分はユーザーが記述可能な部分です。
通常はプロジェクトの内容や、コメント等を記録します。
Project protection settings
・プロジェクトファイルを暗号化する:
プロジェクトファイルを暗号化する:
チェック有り時:プロジェクトファイルを暗号化して保存します。パスワード無しでプロジェクトファ
イルを読込む事を防止します。
Passwordボタン
Passwordボタン をクリックすると、暗号化に使用するパスワード入力画面が表示されます。
プロジェクト保存時に使用するパスワードを指定して下さい。
M1883JP-100B 201303.doc
43
・プロジェクトファイルを読込後、プロテクト
プロジェクトファイルを読込後、プロテクトモードに設定する
プロテクトモードに設定する:
モードに設定する
チェック有り時:プロジェクトファイルを読込後、プロテクトモードに設定します。
Passwordボタン
Passwordボタン をクリックすると、プロジェクト保存時に使用するプロテクトモード用パスワード
入力画面が表示されます。
他のプロジェクトファイルを間違ってリードしてしまう事を防止します。
プロテクトモード状態でプロジェクトを保存することを、Protected
Protected mode project と言います。詳
細は オプション -> 操作プロテクトモード を参照して下さい。
操作プロテクトモードが有効になった場合は、Log Window上の右上部分に Protected mode を
表示します。
設定するパスワードについて:プロジェクトファイル暗号化用パスワードとプロテクトモード設定
用パスワードには別々の異なるパスワードをセットして下さい。
・プログラム開始
・プログラム開始前に
開始前に右記の
前に右記のプロジェクトファイル
右記のプロジェクトファイル ID 番号を入力
番号を入力する
入力する:
する:
チェック有り時:プロジェクトファイルを読込み後の最初のデバイス書込み前に、実行するプロジ
ェクトファイル ID 番号入力が必要になります。
このチェックが設定されたプロジェクトファイルを読込み後、間違ったデータ書込みを防止する
ためのモードです。
44
MINATO ELECTRONICS INC
ファイルファイル->最近使用した
最近使用したファイル
使用したファイル
最近使用したファイル履歴の中から、ファイルを選択して再読込みを行います。
ユーザーが使用するデータファイルを読込み(LOAD)すると、このファイル名はファイル履歴に追
加されます。
ここで LOAD したファイルは、前回 LOAD したファイルの前に追加されます。
ファイルの再読込みの方法
1. メニューから ファイル -> 最近使用したファイル を選択します。
2. 最近使用したファイル名が 9 件 表示されます。この中から使用するファイルを選択して下さい。
ファイルファイル->最近使用した
最近使用したプロジェクト
使用したプロジェクト
最近使用したプロジェクトファイル履歴の中から、使用するプロジェクトファイルを選択して、再読込
みを行います。
ユーザーが使用するプロジェクトファイルを読込みすると、このプロジェクトファイル名はファイル履
歴に追加されます。
ここで 読込んだプロジェクトファイルは、前回読込んだプロジェクトファイルの前に追加されます。
プロジェクトファイルの再読込みの方法
1. メニューから ファイル -> 最近使用したプロジェクト を選択します。
2. 最近使用したプロジェクトファイル名が 9 件 表示されます。この中から使用するプロジェクトファ
イルを選択して下さい。
ファイルファイル->プロジェクト・オプション
現在プログラマで使用しているプロジェクトファイルの情報を表示する機能です。
またプロジェクトファイルにコメントを追記することが出来ます。
プロジェクト・オプションは以下の表示をおこないます。
・デバイス名、メーカー名
・プロジェクトファイルを記録した日時
・プロジェクトを作成した時のプログラマのバージョン番号
・ユーザーが追記したコメント
デバイス名やメーカーが表示されている部分はプログラマが自動的に作成しています。
ユーザーはその下の部分にプロジェクトの内容等をコメントとして入力することが出来ます。
ファイルファイル->Job Report..作成
現在プログラマで作業している情報を集約してレポートファイルを作成する機能です。
Job Reportはプロジェクトファイルの読込みから開始して、次のプロジェクトファイルの読込時、ま
たはプログラマの作業終了(PG4UWソフト終了)時に作成されますが、このコマンドを実行することに
より 現時点のJob Reportが作成されます。
M1883JP-100B 201303.doc
45
ファイルファイル->e.tableの読
tableの読込
の読込(encryption table)
table)
DISKからバイナリーファイルのデータを読み込みます。
このデータを、暗号テーブル用に確保したメモリ部分に入れます。
一部のデバイス専用です。
ファイルファイル->e.tableを保存
tableを保存(
を保存(encryption table)
table)
暗号テーブル用に確保したメモリ部分の内容を、バイナリーデータとしてDISKのファイルに書込み
ます。
一部のデバイス専用です。
ファイルファイル->終了
現在のデバイス設定情報をDISKに保存しないで、プログラムを終了します。
ファイルファイル->保存して終了
現在のデバイス設定情報をDISKに保存し、プログラムを終了します。
46
MINATO ELECTRONICS INC
バッファ(メインメニュー・コマンド)
バッファメモリを操作するコマンドを集めたメニューです。
バッファメモリとはターゲットデバイスに書き込むためにパソコン上に確保したメモリです。
カーソル Key で編集場所に移動して、データを変更します。変更されたデータはカラー表示され
ます。
バッファ ->表示/
表示/編集
バッファメモリの内容を見る(表示モード)、データを編集(編集モード)するときに使用します。
カーソルKeyで編集場所に移動して、データを変更します。またショートカット<F4>
<F4>keyでもこの
<F4>
モードを起動出来ます。
Editメニューで使用できる EditファンクションKey説明
<F1>( Help ) :ヘルプ(説明)を表示します。
<F1>
<F2>(
<F2> Fill buffer block )
:指定した範囲のバッファメモリを指定した複数データで書き換えます。
複数データとして1~16byteまで指定できます。
<Ctrl+F2>(
<Ctrl+F2> Ersae buffer block )
:指定した範囲のバッファメモリのデータを指定したデータで書き換えます。
<Ctrl+Shift+F2>(
<Ctrl+Shift+F2> Fill Random data )
:指定した範囲のバッファメモリデータをランダムデータで書き換えます。
<F3>(
<F3> Copy buffer block )
:バッファメモリの指定した範囲のデータを他の場所に複写 (COPY) します。
<Shift+F2>(
<Shift+F2> Save 2nd Buffer data )
:2ndバッファメモリデータを指定したバイナリーファイルに保存します。
この機能は2ndバッファメモリを持っている一部のデバイス選択時に使用でき
ます。
(例:Data_EEPROM を持っている Microchip 社の PICmicro device など)。
<Shift+F3>(
<Shift+F3> Load 2nd Buffer data )
:指定したバイナリーファイルを2ndバッファメモリデータに読込みます。
この機能は2ndバッファメモリを持っている一部のデバイス選択時に使用でき
ます。
<F4>(
<F4> Move buffer block )
:バッファメモリの指定した範囲のデータを他の場所に移動 ( MOVE ) します。
<F5>(
<F5> Swap data )
:指定した範囲のバッファメモリ上の偶数アドレスのデータと奇数アドレスのデータ
の順番を入れ替(スワップ)します。
<F6>(バッファ印刷)
<F6>
:バッファメモリの選択された部分をプリンター又は、ファイルに出力します。
M1883JP-100B 201303.doc
47
<F7>(
<F7> 文字列検索 )
:バッファメモリ内の文字列を検索します ( ASCIIコードまたは Hexコード )。
<F8>(
<F8> データ置換 )
:バッファメモリ内の文字列を検索し、一致した文字列を置換します。
( ASCIIコードまたは Hexコード )。
<F9>(
<F9> 表示アドレス変更 )
:カーソルが置かれているアドレスを表示するBoxです。この部分にアドレスを入力
すると、入力したアドレスのバッファ内容を表示します。
<F10>(
<F10> バッファ表示/編集 )
:表示 / 編集モードを切り換えます。
<F11>(
<F11> 8bit / 16bit )
:バッファ表示を 8bit / 16bit 表示に切り換えます。
<F12>(Check
sum)
<F12>
:チェックサムオプション表示
<矢印keys>
<Home/End>
<PgUp/PgDn>
<Ctrl+PgUp/PgDn>
<Ctrl+Home/End>
<Shift+Home/End>
<Backspace>
48
:カーソル移動
:現在行の先頭/最後へジャンプ
:前/次ページへジャンプ
:現在のページの先頭行/最終行へジャンプ
:設定デバイス対象エリアの開始/終了へジャンプ
:エディット対象エリアの開始 / 終了へジャンプ
:カーソルを1つ左へバック
MINATO ELECTRONICS INC
バッファ ->表示/編集 buffer for PLD
PLDデバイスを選択した場合のEditファンクションKey説明
<Ctrl+F2>(
<Ctrl+F2> Ersae buffer block )
:指定した範囲のバッファメモリのデータを指定したデータで書き換えます。
<Ctrl+Shift+F2>(
<Ctrl+Shift+F2> Fill Random data )
:指定した範囲のバッファメモリデータをランダムデータで書き換えます。
<F9>(
<F9> 表示アドレス変更 )
:カーソルが置かれているアドレスを表示するBoxです。この部分にアドレスを入力
すると、入力したアドレスのバッファ内容を表示します。
<F10>(
<F10> バッファ表示/編集 )
:表示 / 編集モードを切り換えます。
<F11>(
<F11> 1bit / 8bit )
:バッファ表示を 1bit / 8bit 表示に切り換えます。
<矢印keys>
<Home/End>
<PgUp/PgDn>
<Ctrl+PgUp/PgDn>
<Ctrl+Home/End>
<Backspace>
:カーソル移動
:現在行の先頭/最後へジャンプ
:前/次ページへジャンプ
:現在のページの先頭行/最終行へジャンプ
:設定デバイス対象エリアの開始/終了へジャンプ
:カーソルを1つ左へバック
注意:PLDデータはLogicデバイス開発用のToolが作成するデータです。
データの変更は十分注意して行なってください。
M1883JP-100B 201303.doc
49
バッファ ->Fill block<
block<ブロック書換え>
ブロック書換え>
指定した範囲のバッファメモリを指定した複数データで書き換えます。
指定できるデータはHexデータ(0x00~0xFF)、またはASCIIデータで最大16バイト
開始アドレス
:書き換えを開始するバッファアドレス
終了アドレス
:書き換えを終了するバッファアドレス
書換えデータ ->Hex :書き換えするデータをHexで入力
->Ascii :書き換えするデータをASCIIで入力
・アドレス履歴を記録する
アドレス履歴を記録する:
する:を選択すると、使用したアドレス値が保存されます。この履歴は選択した
デバイス毎に 15 個まで保存されます。
Note:この履歴は他のバッファ操作と共通です。
"最後に設定した値を使用する"を選択すると、次回のバッファ操作時に前回使用した最後のアドレス
設定値が使用できます。
バッファ ->Copy block<
block<ブロックコピー>
ブロックコピー>
バッファメモリの指定した範囲のデータを他の場所に複写(Copy)します。
開始アドレス
:Copy元の開始バッファアドレス
終了アドレス
:Copy元の終了バッファアドレス
移動先
:Copy先の先頭バッファアドレス
・アドレス履歴を記録する:
アドレス履歴を記録する:を選択する機能は“Fill Block”と同一です。
バッファ ->Move block<
block<ブロック移動>
ブロック移動>
バッファメモリの指定した範囲のデータを他の場所に移動(Move)します。
開始アドレス
:Move元の開始バッファアドレス
終了アドレス
:Move元の終了バッファアドレス
移動先
:Move先の先頭バッファアドレス
注:転送元のデータはデバイスのBlankデータで書き替わります。
注:転送元のデータはデバイスのBlankデータで書き替わります。
・アドレス履歴を記録する:
アドレス履歴を記録する:を選択する機能は“Fill Block”と同一です。
バッファ ->Swap data
data<
<ブロック内でデータスワップ>
ブロック内でデータスワップ>
指定した範囲のバッファメモリ上の偶数アドレスのデータと奇数アドレスのデータの順番を入れ替
(スワップ)します。
開始アドレス
:スワップを開始するアドレスを指定します。開始アドレスには偶数アドレス
を指定する必要があります。偶数以外の場はプログラマが低い偶数アドレ
スに修正します。
終了アドレス
:スワップを終了するアドレスを指定します。終了アドレスには奇数アドレス
を指定する必要があります。奇数以外の場合はプログラマが高い奇数ア
ドレスに修正します。
16bitワード...
16bitワード... :16bitのワードデータを8bitのバイト単位でスワップします。
32bitワード...
32bitワード... :32bitのロングデータを8bitのバイト単位でスワップします。
4bit ニブル... :1バイト内の上下4bitデータを1バイト内で入れ替えます。
1byteミラービット
1byteミラービット :1バイト内のbit列の並びを逆にします。
50
MINATO ELECTRONICS INC
スワップ、ニブル例:
バッファ
変更前
32bitワード
4bit
ミラー
16bitワード
ニブル
ビット
アドレス
データ 2byteスワップ 4byteスワップ
0x0000 byte0
byte1
byte3
byte0n
byte0m
0x0001 byte1
byte0
byte2
byte1n
byte1m
0x0002 byte2
byte3
byte1
byte2n
byte2m
0x0003 byte3
byte2
byte0
byte3n
byte3m
0x0004 byte4
byte5
byte7
byte4n
byte4m
0x0005 byte5
byte4
byte6
byte5n
byte5m
0x0006 byte6
byte7
byte5
byte6n
byte6m
0x0007 byte7
byte6
byte4
byte7n
byte7m
・byte0,byte1,byte2…はバッファ0x0,0x1,0x2…番地のデータ変更前を表す。
・byte0n,byte1n,byte2n…はニブルスワップ後のデータで
元のデータのbit順(bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0)が
ニブル後のbit順(bit3 bit2 bit1 bit0 bit7 bit6 bit5 bit4)になったデータを表す。
・byte0m,byte1m,byte2m…はミラー処理後のデータで
元のデータのbit順(bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0)が
ミラー後のbit順(bit0 bit1 bit2 bit3 bit4 bit5 bit6 bit7)になったデータを表す。
・アドレス履歴を記録する:
アドレス履歴を記録する:を選択する機能は“Fill Block”と同一です。
バッファ ->Erase block<
block<ブロック消去>
ブロック消去>
指定した範囲のバッファメモリのデータを指定したデータで書き換えます。
開始アドレス
:書換えを開始するバッファアドレス
終了アドレス
:書換えを終了するバッファアドレス
データ
:書き換えるデータを指定します。
(ディフォルト値は現在選択しているデバイスのBlankデータです)
ショートカット<Ctrl+F2>
<Ctrl+F2>keyが使用出来ます。
<Ctrl+F2>
・アドレス履歴を記録する:
アドレス履歴を記録する:を選択する機能は“Fill Block”と同一です。
バッファ ->Fill block with random data<
data<ランダムデータセット>
ランダムデータセット>
指定した範囲のバッファメモリデータをランダムデータで書き換えます。
(デバイスの評価用データを作成出来ます。)
開始アドレス
:書換えを開始するバッファアドレス
終了アドレス
:書換えを終了するバッファアドレス
ショートカット<Shift+Ctrl+F2>
<Shift+Ctrl+F2>keyが使用出来ます
<Shift+Ctrl+F2>
・アドレス履歴を記録する:
アドレス履歴を記録する:を選択する機能は“Fill Block”と同一です。
バッファ ->Duplicate buffer
小容量デバイス用に作成したマスターデータを大容量デバイスに書き込むとき、バッファメモリ上に
マスターデータと同一のCopyデータを複数個作成する機能です。
M1883JP-100B 201303.doc
51
例:装置で使用していたデバイス(i27C256)が製造中止になり、大きな容量のデバイス
(i27C512)を使用する場合があります。
装置上の最上位アドレスが不明な場合、大容量デバイスの前半と後半に同一のデータ
を入れておけば、安全に動作させる事が可能です。
バッファ ->表示/編集表示/編集->バッファ印刷
バッファメモリの選択された部分をプリンター又は、ファイルに出力します。
プログラムは外部テキスト・エディターを使用します。
ディフォルトはNote
Notepad.exe
Notepad.exeが設定されています。
pad.exe
開始アドレス
:バッファメモリの開始アドレスを入力
終了アドレス
:バッファメモリの終了アドレスを入力
外部エディター :バッファ内容を表示、編集、保存、Printするために使用する外部エディ
ターのパスと名前を指定します。
ディフォルトではNotepad.exe
Notepad.exeが設定されています。
Notepad.exe
他のテキスト・エディターを指定することも出来ます。
バッファ ->表示/編集表示/編集->文字列検索
バッファメモリ内の文字列を検索します。検索文字列入力ボックスに検索したいデータ(Hexデータ)
または文字列(ASCIIデータ)を入力します。16文字まで検索出来ます。
検索方向:検索する方向を指定します。
検索方向
下方向
:現在の位置又は、バッファメモリの先頭から最後方向へ検索し
ます。
上方向
:現在の位置又は、バッファメモリの最後から先頭方向へ検索し
ます。
開始場所:検索を開始する場所を指定します。
開始場所
カーソルから:現在の位置から検索を開始します。
先頭から :全体を検索します。
バッファ ->表示/編集表示/編集->データ置換
バッファメモリ内の文字列を検索し、一致した文字列を置換します。検索文字列入力ボックスに検索
したいデータを、置換文字列入力ボックスに置換したいデータ入力します。16文字まで置換出来ま
す。
検索方向:検索する方向を指定します。
検索方向
下方向
:現在の位置又は、バッファメモリの先頭から最後方向へ検索しま
す。
上方向
:現在の位置又は、バッファメモリの最後から先頭方向へ検索しま
す。
開始場所 :検索を開始する場所を指定します。
カーソルから:現在の位置から検索を開始します。
先頭から :全体を検索します。
オプション :このオプションを設定した場合、置換の前に確認用のメッセージを表示します。
置換時の確認用ダイアログの説明:置換開始
置換開始ボタンを押すと、検索を開始します。
置換開始
一致した文字列が発見された時、確認用ダイアログが表示されます。
Yes
:置換し、次を検索します。
No
:置換せずに次を検索します。
全置換
:すべてを置換します。
検索中止 :検索を中止します。
52
MINATO ELECTRONICS INC
バッファ ->Check
CheckSU
eckSUM
SUM
チェックサム値はプログラマで使用するユーザーデータが正しいかを確認するために使用する値
です。
チェックサムオプション用ダイアログ画面について
チェックサムオプション用ダイアログ画面には2個の設定タブがあります。
1.ダイレクトサム計算タブ
アドレス範囲を指定してサム計算したい場合や、計算したサム値を特定のバッファに挿入する
場合に使用します。
2.メイン画面のチェックサムタブ
現在使用中のバッファデータのチェックサム値を自動的にメイン画面のアドレス(Hex)表示と Log
Window に表示します。
また一部のデータをチェック計算から除外する場合、ここで指定します。
ダイレクトサム計算タブ
アドレス範囲を指定してサム計算したい場合や、計算したサム値を特定のバッファに挿入する場合
に使用します。
・チェックサム計算用のアドレ
チェックサム計算用のアドレス範囲
のアドレス範囲指定部:
ス範囲指定部:
開始アドレス/終了アドレス:
開始アドレス/終了アドレス:
チェックサムを計算するアドレス範囲を入力します。アドレスは Byte アドレスで入力して下さい。
このアドレス入力はチェック Box が "Enable" の時だけ有効になります。
・チェックサムから除外するバッファ指定部:
一部のデータをチェックサム計算から除外設定する場合に使用します。
この機能は、シリアライズ機能で使用します。
シリアライズ機能はデバイスに連続番号を書く機能ですが、それと同時にバッファデータの一部
を変更しています。
サム計算からこの連続番号に相当するデータを除外しておけばシリアライズ機能に関係なく、一
定のチェックサム値にすることが出来ます。
・チェックサム Result 表示部:
色々な種類のチェックサム値を表示する部分です。詳細は下記の部分を参照して下さい。
各サム値以外に Neg(反転)、Suppl(補数)を表示しています。
・挿入するチェックサムの設定部:
・挿入するチェックサムの設定部:
チェックサム挿入:
チェックサム挿入:
計算の実行と挿入がクリックされたときバッファメモリに書込むチェックサムの種類を選択する
計算の実行と挿入
項目です。
挿入するアドレス
挿入するアドレス:
計算の実行と挿入がクリックされたときに、選択されたチェックサムの結果を書込むバッファメ
計算の実行と挿入
モリのアドレスを指定します。
チェックサムを挿入するアドレスは開始アドレス
開始アドレスから終了アドレス
終了アドレスの範囲外を指定します。
開始アドレス
終了アドレス
具体的には、チェックサム計算する範囲をROMよりも小さくし、この範囲外にチェックサムを挿
入します。
Size:
:
この項目は選択されたチェックサム結果が書込まれるバッファのサイズを設定するために使用
されます。
サイズ指定は Byte (8-bit), Word (16-bit) または DWORD (32-bit)から指定します。
指定したサイズが選択したチェックサムよりも桁数が少ない場合は、下位バイトがバッファ
に書き込まれます。
・WORD/DWORD size 選択時
チェックサム値の Low バイトが挿入するアドレスで指定されたアドレスに書込まれ、そして、
High バイトが次のアドレスに書込まれます。
M1883JP-100B 201303.doc
53
・計算実行ボタン:
・計算実行ボタン:
チェックサムを計算します。バッファメモリへの書込みは行われません。
・計算実行 & 挿入ボタン:
挿入ボタン:
チェックサムを計算し、挿入するアドレス
挿入するアドレスで指定されたバッファに書込まれます。
挿入するアドレス
これらの設定はプロジェクトファイルには保存されません。これらは新しいデバイスを選択した時
にイニシャライズされます。
メイン画面のチェック
メイン画面のチェックサムタブ
ン画面のチェックサムタブ
メイン画面に表示するサムの選択とそのチェック範囲を指定します。また一部のデータをチェック
計算から除外する場合、ここで指定します。
・メイン・チェックサム用のアドレス範囲指定部:
メイン・チェックサム用のアドレス範囲指定部:
開始アドレス/終了アドレス:
開始アドレス/終了アドレス
チェック Box "Enable" 時:チェックサムを計算するアドレス範囲が指定出来ます。アドレスは
Byte アドレスで入力して下さい。
チェック Box が "Disable" 時:設定したデバイスのディフォルトアドレスがサム計算に使用さ
れます。
・メイン画面に表示するチェックサムの種類指定部:
メイン画面に表示するチェックサムの種類指定部:
メイン画面に表示するチェックサムの種類をここで選択します。
・チェックサム Result 表示部:
最新のチェックサム値が表示されます。
・チェックサム計算
・チェックサム計算から除外するバッファ指定部:
計算から除外するバッファ指定部:
一部のデータをチェックサム計算から除外設定する場合に使用します。
ダイレクトサム計算タブ内の "チェックサムから除外するバッファ指定" と同じです。
・Apply ボタン:
Apply ボタンを押すと、ここで設定したチェックサム設定が、デバイス書込み時の設定と
して採用されます。
今まで使用していた設定が変更されてしまいますので、再確認してからボタンを押して下さい。
これらの設定はプログラマのコンフィグレーションファイルとプロジェクトファイルに保存されます。
各チェックサムの説明
・Byte sum (x8)
使用するデバイスのデータ構成(x8/x16/x1)に関わり無く、常に 1byte 毎の単純加算値です。
このモードを示す表示として「x8」をメイン画面のアドレス表示 Window のチェックサム部分に表示
します。
・Word sum Little Endian (x16)
使用するデバイスのデータ構成(x8/x16/x1)に関わり無く、常に 1word 毎の単純加算値です。
サム計算するデータはバッファから Little Endian mode でリードします。
このモードを示す表示として「x16 LE」をメイン画面のアドレス表示 Window のチェックサム部分に
表示します。
使用するデバイスのデータ構成(x8/x16/x1)に関わり無く、常に 1word 毎の単純加算値です。
54
MINATO ELECTRONICS INC
・Word sum Big Endian (x16)
サム計算するデータはバッファから Big Endian mode でリードします。
このモードを示す表示として「x16 BE」をメイン画面のアドレス表示 Window のチェックサム部分に
表示します。
・CRCCRC-CCITT
バッファデータ(1byte)を 16bit WORD で計算する CRC-CCITT アルゴリズムを使用して結果を表
示します。
使用する多項式= (x^16 + x^12 + x^5 +1)、初期値=0、XOR out=0、Reflection in/out=off
・CRCCRC-XMODEM
バッファデータ(1byte)を 16bit WORD で計算する CRC アルゴリズムを使用して結果を表示しま
す。
使用する多項式= (x^16 + x^15 + x^2 +1)、初期値=0
・CRCCRC-16
バッファデータ(1byte)を 16bit WORD で計算する 標準 CRC-16 アルゴリズムを使用したサム値で
す。
使用する多項式= (x^16 + x^15 + x^2 +1)、初期値=0、XOR out=0
・CRCCRC-32
バッファデータ(byte)を 32bit DWORD で計算する 標準 CRC-32 アルゴリズムを使用したサム値で
す。
使用する多項式は 0x04C11DB7 で、初期値=0xFFFFFFFF、XOR out=0xFFFFFFFF
・MD5
MD5 Hash は 32 桁の Hex 数で表示される 128bit のサム値です。
・SHASHA-1
"Secure Hash Standard" は 40 桁の Hex 数で表示される 160bit のサム値です。
チェックサムの反転値
チェックサムの反転値 及び補数値
・SUM
SUM 値 (Straigt)
Straigt)
ユーザーが指定したチェックサムで計算した結果をそのまま表示します。
・反転値 (Nagated)
Nagated)
チェックサムを反転して表示します。
SUM 値 + 反転値 = FFFFh になります。
・補数値 (Supplement)
Supplement)
チェックサムの補数を表示します。
SUM 値 + 補数値 = 0h になります。
デバイス依存のチェックサム
使用するデバイスによってチェックサム計算が決まっている場合があります。
例:STMicroelectronics STM8 ファミリー
チェックサムモードはプログラムウインドウ中のチェックサム表示部分をクリックするとチェックサム
専用メニューが表示されます。
この専用メニューまたはショートカットでチェックサムを切り換えることも出来ます。
ショートカットは
Shift+Ctrl+1 は Byte sum (x8)
Shift+Ctrl+2 は Word sum Little Endian (x16)
Shift+Ctrl+3 は Word sum Big Endian (x16)
etc...
が選択出来ます。メインメニュー内のチェックサムオプションでも選択出来ます。
M1883JP-100B 201303.doc
55
デバイス(メインメニュー・コマンド)
書き込むデバイス選択とデバイスの操作等を集めたメニューです。
デバイスデバイス->デバイス選択/履歴
最近使用したデバイス履歴リストの中からデバイスを選択出来ます。
このリストは最近使用したデバイスまたは選択したデバイスを20個まで記録しています。
このリストには選択したデバイス名とそのデバイスに設定したオプション情報も記録しています。
このリストは終了コマンド ファイル -> 保存して終了 実行時に自動的に記録されます。
現在使用しているデバイスの詳細情報を知りたい場合は、<Ctrl+F1>
<Ctrl+F1>keyまたは“ デバイス関
連情報”
連情報”ボタンを押してください。このコマンドはデバイスのサイズ、構成、プログラミング・アルゴ
リズム、パッケージ情報などのデバイス情報を表示します。
リスト上の不要なデバイスは<Del>
<Del>keyで削除出来ます。
<Del>
デバイスデバイス->デバイス選択
サポートされている全てのデバイスの中から使用するデバイスを選択します。
ALLデバイス、デバイス種類から選択又は、メーカー名から選択を使用してデバイスを選択すること
が可能です。
Note 1:プログラマで表示しているデバイス名はフルNAMEではありません。
デバイス名称には温度用コード、スピード用コード、パッケージ用コード等の様々な文字が使用さ
れていますが、プログラマの書込みでは必要ない場合があります。 これらの必要ない文字をデ
バイス選択画面では"xx"と表示しています。
使用するデバイスの捺印名やデータシートのパーツ名称部分を参考にしてデバイスを選択して下
さい。
サンプル例:
・デバイス Am27C512-150,Am27C512-200,Am27C512-250 これらのデバイスは Am27C512
として登録しています。
・デバイス S29GL064N11TFC01 このデバイスは S29GL064NxxTxx01 として登録しています。
Note 2:同一名称のデバイスが 2 個表示されて、そのうちの一方の末尾に x16 が表示されている
場合、これは書込み時間の速い WORD アルゴリズムを採用している事を表します。
選択したデバイスは 最近使用したデバイス履歴リストに登録されます。
この登録デバイスはデバイス
デバイス -> デバイス選択/
デバイス選択/履歴 で使用できます。
検索フィールドに検索文字を入力することによって、選択するデバイスを絞り込むことが出来ます。
検索文字の間に"スペース"を入れることにより、検索条件のAND検索も可能ですので、見つけや
すくなります。
現在使用しているデバイスの詳細情報を知りたい場合は、デバイス情報
デバイス情報 または <Ctrl+F1> key
押してください。このコマンドはデバイスのサイズ、構成、プログラミング・アルゴリズム、パッケージ
情報などのデバイス情報を表示します。
56
MINATO ELECTRONICS INC
デバイスデバイス->デバイス選択デバイス選択->ALLデバイス
サポートされている全てのデバイスの中から使用するデバイスを選択します。
サポートされているデバイス名はリストボックスに表示されますので、使用するデバイス表示名をダ
ブルクリックします。
表示されるデバイス名が多すぎる場合は、検索ボックスにメーカー名とデバイス型番の一部を“スペ
ース”で区切って入力すると表示数が絞り込まれ、選択しやすくなります。
ここで選択したデバイスはデバイス履歴リストに登録されます。
デバイス選択を中止する場合は<ESC>
<ESC>keyまたは“Cancel”
“Cancel”ボタンを押してください。
<ESC>
“Cancel”
選択する前に表示デバイスの詳細情報を知りたい場合は、<Ctrl+F1>
<Ctrl+F1>keyまたは“
“デバイス
<Ctrl+F1>
関連情報”
関連情報”ボタンを押してください。デバイスのサイズ、構成、プログラミング・アルゴリズムを表示
します。パッケージ情報とデバイス情報も表示します。
デバイスデバイス->デバイス選択デバイス選択->デバイスの種類から選択
デバイスの種類を指定してから使用するデバイスを選択します。Subtypeでデバイスの容量別の分
類を行なうことも出来ますので、さらに選択デバイスを絞り込むことが出来ます。
デバイス名がリストボックスに表示されますので、使用するデバイス表示名をダブルクリックします。
表示されるデバイスが多すぎる場合は、検索ボックスにメーカー名とデバイス型番の一部を“スペー
ス”で区切って入力すると表示数が絞り込まれ、選択しやすくなります。
ここで選択したデバイスはデバイス履歴リストに登録されます。
デバイス選択を中止する場合は<ESC>
<ESC>keyまたは“Ca
“Cancel”
<ESC>
“Cancel”ボタンを押してください。
ncel”
選択する前に表示デバイスの詳細情報を知りたい場合は、<Ctrl+F1>
<Ctrl+F1>keyまたは“
“デバイス
<Ctrl+F1>
関連情報”
関連情報”ボタンを押してください。デバイスのサイズ、構成、プログラミング・アルゴリズムを表示
します。パッケージ情報とデバイス情報も表示します。
デバイスデバイス->デバイス選択デバイス選択->メーカー名から選択
デバイスメーカーを指定してから使用するデバイスを選択します。
最初にメーカー名リストボックスに表示されるメーカー名を選択します。選択したデバイスメーカー
のデバイス名がリストボックスに表示されますので、使用するデバイス表示名をダブルクリックしま
す。
表示されるデバイスが多すぎる場合は、検索ボックスにデバイス型番の一部を入力すると表示数
が絞り込まれ、選択しやすくなります。
ここで選択したデバイスはデバイス履歴リストに登録されます。
<ESC>keyまたは“Cancel”
“Cancel”ボタンを押してください。
デバイス選択を中止する場合は<ESC>
<ESC>
“Cancel”
選択する前に表示デバイスの詳細情報を知りたい場合は、<Ctrl+F1>
<Ctrl+F1>keyまたは“
“デバイス
<Ctrl+F1>
関連情報”
関連情報”ボタンを押してください。デバイスのサイズ、構成、プログラミング・アルゴリズムを表示
します。パッケージ情報とデバイス情報も表示します。
M1883JP-100B 201303.doc
57
デバイスデバイス->デバイス選択/
デバイス選択/デバイス ID
ソケット上のデバイス_ID情報をリードして、対応するデバイスを自動的に選択するコマンドです。
EP-ROM、FLASH-ROMはシグネチャーと呼ばれるIDコードを持っています。このIDコードに
は各デバイスメーカーに割り当てられたメーカーコードと、各メーカーが独自に付けたデバイスコード
が書かれています。
プログラマはこのIDコードを利用してソケット上のデバイスを自動的に設定します。
ソケット上のデバイスがIDコードをサポートしていないときはUnkown又は、Unsupported
Deviceエラーを表示します。
また対応するデバイス候補が複数検出された場合は、複数のデバイス名をリスト上に表示します。
使用するデバイスをこのリストで選択してください。
デバイス選択を中止する場合は<ESC>
<ESC>keyまたは“Cancel”
“Cancel”ボタンを押してください。
<ESC>
“Cancel”
警告 この自動設定は、EPROMのうち28pin、32pinデバイスのみ対応しています。
プログラマはIDコードを読むためにソケット上の対応ピンに高電圧に出力します。
EPROM以外のデバイスをソケットに装着しないで下さい。プログラマが高電圧を
出力しますので、未対応デバイスにダメージを与えることがあります。
58
MINATO ELECTRONICS INC
デバイスデバイス->デバイス
デバイスオプション
イスオプション
デバイスの書き込みに関連する操作を集めたメニューです。
デバイスデバイス->デバイスオプションデバイスオプション->動作オプション
デバイスの動作範囲設定やコンタクトチェックの有無、書き込み前のErase、Blankの有無、デバイ
スのコンフィグレーション設定等を指定します。
* ここでの設定項目は使用するデバイスにより異なります *
デバイス選択時にはほとんどの設定はDisable、またはディフォルト値になっています。
これらの設定は選択されているデバイス情報と一緒に ファイルファイル->保存して終了コマンドにより
保存されます。
デバイス動作オプション設定項目
デバイス動作オプション設定項目
・Device/Bufferアドレス グループ
Device スタート
:デバイスリード/ライトする開始アドレス(ディフォルト 0)
Device エンド
:デバイスリード/ライトする終了アドレス
(ディフォルト デバイスサイズ-1)
Buffer スタート
:バッファ開始アドレス (ディフォルト 0)
Buffer分割
:16bit/32bitデータを 8bitに分割する方法
(ディフォルト 分割設定なし)
・Buffer分割の詳細
Buffer分割の詳細
このオプション設定は16bit/32bitアプリケーション用に作成したデータを8bitデバイスに書き
込む場合、作成したデータのどの部分を使用するか指定します。
Buffer
分割 type
Device アドレス <==> 使用されるBufferアドレス
1
None
[ADDR+0] <==> Buffer[ADDR]
2
Even
[ADDR+0] <==> Buffer[ 0 +(2*ADDR)]
3
Odd
[ADDR+0] <==> Buffer[ 1 +(2*ADDR)]
4
1/4
[ADDR+0] <==> Buffer[ 0 +(4*ADDR)]
5
2/4
[ADDR+0] <==> Buffer[ 1 +(4*ADDR)]
6
3/4
[ADDR+0] <==> Buffer[ 2 +(4*ADDR)]
7
4/4
[ADDR+0] <==> Buffer[ 3 +(4*ADDR)]
デバイスにリード/ライトする時のバッファアドレス 対応表
デバイスにリード/ライトした時の実際のバッファアドレス例
上記の表でADDR=0にした時の例です。
Buffer
上段:Device アドレス
分割 type
下段:Buffer アドレス
1
None
2
Even
M1883JP-100B 201303.doc
Device
Buffer
Device
Buffer
address
address
address
address
00
00
00
00
01
01
01
02
02
02
02
04
03
03
03
06
04
04
04
08
05
05
05
0A
06
06
06
0C
07
07
07
0E
08
08
08
10
09
09
09
12
…
…
…
…
59
3
Odd
4
1/4
5
2/4
6
3/4
7
4/4
Device
Buffer
Device
Buffer
Device
Buffer
Device
Buffer
Device
Buffer
address
address
address
address
address
address
address
address
address
address
00
01
00
00
00
01
00
02
00
03
01
03
01
04
01
05
01
06
01
07
02
05
02
08
02
09
02
0A
02
0B
03
07
03
0C
03
0D
03
0E
03
0F
04
09
04
10
04
11
04
12
04
13
05
0B
05
14
05
15
05
16
05
17
06
0D
06
18
06
19
06
1A
06
1B
07
0F
07
1C
07
1D
07
1E
07
1F
08
11
08
20
08
21
08
22
08
23
09
13
09
24
09
25
09
26
09
27
…
…
…
…
…
…
…
…
…
…
説明:Oddモードで8bitデバイスをリード/ライトした場合
デバイスの0,1,2,3,4・・・番地には、バッファメモリの1,3,5,7,9・・・番地のデータが
リード/ライトされます。
・デバイスチェック
デバイスチェック グループ
デバイス端子チェック(ディフォルト
デバイスチェック有り)
デバイス端子チェック
チェック有り設定の場合、プログラマはZIFソケットに挿入されたデバイスの接触不良をチェッ
クします。このチェックにより、デバイスの逆挿し、位置ズレ等の誤挿入をチェックします。
デバイス ID チェック(ディフォルト
IDチェック有り)
チェック
IDチェック有り設定の場合、Read、Blank、Verify、Program、Erase等の動作開始前に
ZIFソケット上のデバイスのIDチェックを行ないます。
注意:ID機能をサポートしていないデバイスもあります。
この場合ID Checkは自動的にDisableになり、IDチェックは行ないません。
・プログラマ動作指定 グループ
Program
rogram前にErase
am前にErase (ディフォルト Disable)
Enable時:Program前にErase(消去)を実行する
Program前にBlank
rogram前にBlank (ディフォルト Disable)
Enable時:Program前にBlank(未書き込みチェック)を実行する
Read後にVerify
ead後にVerify (ディフォルト Enable)
Enable時:Read後にVerify(データ確認)を実行する
Verify回数
Verify回数
Verify回数(Once:1回、Twice:2回)を指定する。
Verify options ( normal
normal VCC +/+/- 5% normal VCC +/+/- 10% VCCmin -- Vccmax )
Verify回数がTwice ( 2回 ) の場合のVcc電圧を指定する。
・Programmingパラメータ
Programmingパラメータ
プログラムするエリア、ブロック等の指定、またはチップのプロテクト設定等の指定に使用しま
す。
・Eraseパラメータ
Eraseパラメータ
消去機能を持ったデバイス選択時に表示されます。消去する範囲やエリア等の指定を行う時
に設定します。
・ターゲット・
・ターゲット・システム用電源パラメータ 関連設定
この設定は ISP モード対応のデバイスを選択した時に変更可能になるパラメータです。
60
MINATO ELECTRONICS INC
Enable ターゲットに電源を供給する
Enable 設定時:ターゲット ISP デバイスにプログラマ側から電源を供給します。
電源は書き込み開始時に ON し、書き込み完了時に OFF します。
但し”動作完了後 ISP 信号を設定したレベルに保持する”が設定されている場合は、信号レ
ベル Pull-UP / Pull-Down が OFF した 時に、供給電源を OFF します。
電圧
ターゲット ISP デバイスへの供給電源電圧を設定します。設定可能範囲は 2V to 6V です。
Note:
ターゲット ISP に供給する電源電圧は、ターゲット ISP が消費する電流によって影響を受けま
す。ターゲット ISP に供給する電圧と最大電流はなるべく正確な値を設定してください。
最大電流(
最大電流(未使用)
未使用)
ターゲット ISP デバイスの最大消費電流を設定します。設定範囲は 0 to 300mA。
電源の立ち上がり時間
ターゲット用供給電源の立ち上がり時間を指定します。
ターゲット電源のセット時間
ターゲット ISP デバイスに供給した電源が設定電圧で安定し、しかも ISP デバイスの書き込みが
可能になるまでの時間を設定します。
電源の立ち下がり時間
ターゲット用供給電源の立下り時間を指定します。
ターゲット電源の OFF 時間
ターゲット ISP デバイス電源を OFF 後、コンデンサ等にチャージされている電圧が放電されるま
での時間を設定します。
デバイス電源が完全に OFF し、ISP ケーブルを安全に抜き取ることができる時間を設定してくだ
さい。
・ターゲット・
・ターゲット・システム用パラメータ 関連設定
この設定は ISP モード対応のデバイスを選択した時に変更可能になるパラメータです。
Oscillator frequency ( xxxx Hz )
ターゲットデバイスで使用するクロック周波数を指定します。
プログラマ側から設定周波数を出力しますので、正確な値を設定して下さい。
ターゲット側の電源電圧
ターゲット・システム内の電源電圧を指定します。プログラマはデバイスのリード/ライト動作前
にこの電圧をチェックします。
電源電圧(
電源電圧( xxxx mV)
プログラマがチェックするターゲット System 側の電源電圧を指定します。
ターゲット側電圧をチェックしない
リード/ライト動作開始前の電圧チェックを Disable にします。
RESET
RESET解除後の遅延時間
SET解除後の遅延時間
リセット信号がアクティブになってから、ターゲットデバイスの書き込みを開始するまでの時間を
設定します。
この時間は使用するデバイス、ユーザーのリセット回路により設定時間が異なります。
10ms, 50ms, 100ms, 500ms or 1s.の設定から選択できます。
待機時の ISP 信号レベル
デバイスを Disable 状態にする ISP 信号レベルを指定します。
Pull-up(22k でプログラマ内部の電源に接続)または Pull-down(22k でプログラマ内部の GND に
接続)を選択します。
動作完了後 ISP 信号を設定したレベルに保持する 設定
Enable 設定時:プログラマは ISP 書き込み終了後も、 ISP 信号レベルを Pull-UP /
Pull-Down 状態に保持します。
また ISP 信号が出力されていることを警告ウィンドウに表示します。ユーザーがウィンドウを閉
じたときにプログラマは ISP 信号を OFF します。
M1883JP-100B 201303.doc
61
デバイスデバイス->デバイスオプションデバイスオプション->シリアライズ
シリアライズは、個々のデバイスに自動的に番号を書き込む機能です。
シリアライズモードを起動した場合、各デバイスのProgram前にプログラマのバッファメモリ上にユ
ーザーが希望する番号を自動的に挿入します。この機能によってユーザーは個々のデバイスに異
なった番号を書き込むことが出来ます。
シリアライズには、3種類のモードがあります。
・インクリメントモード
・ファイル参照
ファイル参照モード
参照モード
・カスタムジェネレート
カスタムジェネレートモード
またこのダイログにはプロジェクトファイルからシリアライズを使用する時に必要となる関連付けされ
たファイル(シリアライズポジションファイル)を設定するための項目もあります。プロジェクトファイル
でシリアライズを使用する方法の詳細はシリアライズとプロジェクトを参照して下さい。
シリアライズ機能の基本的なルール
新しいデバイスが選択された際には、シリアライズ機能は無効になります。
シリアライズ機能を使用して書き込んだ場合、ファイル
ファイルファイル->保存して終了 操作によりシリアライズ情
報は保存されます。
インクリメントモードを選択した際には、シリアライズ情報(アドレス、サイズ、シリアル番号、ステップ
値)と書き込む番号の書式(ASCII/BIN、DEC/HEX、LS byte/MS byte)が保存されます。
ファイル参照モードを選択した際には、シリアライズ情報(シリアル番号を記録したファイル名、使用
したシリアル番号に付いているラベルや行番号)が保存されます。
マルチプログラマモードで使用する時
書込みデバイスでエラーが発生した場合に使用されなかったシリアライズ番号を処理する方法が指
定出来ます。
1.プログラム出来なかったシリアル番号を無視する。
2.プログラム出来なかったシリアル番号をファイルに追記する。
'プログラム出来なかったシリアル番号を無視する' を選択した場合、
このシリアル番号は無視されます。また通常の動作しか行いません(特別なアクションは発生しま
せん)
'プログラム出来なかったシリアル番号をファイルに追記する' を選択した場合、
プログラム出来なかったシリアル番号をファイルに追記します。
この追記したファイルには、ファイル参照モードで使用しているフォーマットで記録しますので、 最
後にファイル参照モードを使用してプログラム出来なかったシリアル番号を再利用することが出来
ます。
もしユーザーによって、書き込みが中止された場合、シリアル番号は使用されず、次のデバイスに
使用されます。
書き込みが正常終了しない場合もシリアル番号は使用されません。例デバイスのコンタクトチェック
エラー時がこれに相当します。
シリアライズ機能はプログラマ内の main_buffer を使用したり、また一部のデバイスではシリアル番
号機能に利用可能な拡張メモリを使用します。例:Microchip社のPIC16Fxxx では Data EEPROM
Memoryが利用出来ます。
62
MINATO ELECTRONICS INC
どの方法を利用するかは、シリアライズ設定ダイアログ画面で指定します。
デバイス内の拡張メモリを使用する方法を選択する場合は'ファイル参照モード'は使用出来ません。
利用上の制限事項等の詳細はファイル参照モード側をご覧下さい。
チェックサムについて:
チェックサムについて: シリアライズ機能を使用した場合、書き込んだデバイス毎にチェックサム値
が異なってしまいます。シリアライズ番号に使用するバッファをあらかじめチェックサムの計算範囲
から除外する機能があります。設定はバッファチェックサム
バッファチェックサム のメイン
メイン画面のチェック
メイン画面のチェックサム
画面のチェックサムを参照して
サム
下さい。
M1883JP-100B 201303.doc
63
デバイスデバイス->デバイスオプションデバイスオプション->シリアライズシリアライズ->インクリメントモード & SQTP
各々のデバイスに個別のシリアル番号を書き込みます。
書き込むシリアル番号は最初のスタート番号、シリアル番号のSTEP値、書き込むアドレスそして書
き込むフォーマットを指定できます。
またこのオプション設定はMicrochip社製PICmiconの同様な機能(Microchip SQTP)もサポートしてい
ます。
次のオプションが使用可能です。
S/N サイズ指定
サイズ指定
S / N サイズは、書き込むシリアル番号の桁数をバイト方式にて指定します。
バイナリーフォーマットでは1~8バイトが有効です。
アスキーフォーマットでは1~16バイトが有効です。。
Address指定
Address指定
シリアル番号を書くバッファメモリアドレスを特定します。
デバイスのスタートアドレスとエンドアドレス範囲に注意してください。
シリアル番号が、スタートアドレスとエンドアドレスに入るように指定してください。
スタート番号
最初のデバイスに書き込むスタート番号を指定します。
使用できる値は 0x0――0x1FFFFFFF
超えた場合は0x0にもどります。
ステップ
ステップは、段階的に増加するシリアルの数値を指定します。
S/N mode
S / N modeは、デバイスに書くシリアル番号をASCII形式/BIN形式のどちらの形式を
使用するか指定します。
例:デバイスに書くシリアル番号=0x0528CD の時
・ASCII指定 :ASCII文字で記録します。
プログラマのバッファに0x30、0x35、0x32、0x38、0x43、0x44が上書きされ、
このデータがデバイスに書かれます。
(デバイスには6バイト‘0’、‘5’、‘2’、‘8’、‘C’、‘D’が書かれます。)
・BIN指定 :バイナリーで記録します。
プログラマのバッファに0x05、0x28、0xCDが上書きされ、このデータがデバイスに
書かれます。
(デバイスには3バイト0x05、0x28、0xCDが書かれます。)
Style
シリアル番号の表現スタイルを指定します。下記の二つの方式が選択できます。
シリアル番号のスタート値、ステップ値を指定する前にこのシリアル番号のStyleを指定して
ください。
・Decimal/10進数:0から9までの数値を使用して表示します。
・Hexdecimal/16進数:0からFまでの数値を使用して表示します。
64
MINATO ELECTRONICS INC
番号の並び方
シリアル番号をプログラマのバッファに上書きする時の数値の並び順を指定出来ます。
この設定は、バイナリー・シリアルモード時に使用出来ます。
・LS_Byte first:(主にインテルプロセッサーで使用される)は、バッファ内の下位アドレスに
最小バイトのシリアル番号を上書きします。
・MS_Byte first:(主にモトローラープロセッサーに使用される)は、バッファの下位アドレスに
最大バイトのシリアル番号を上書きします。
シリアル番号の分割
シリアル番号の分割
このオプションは、シリアル番号を分割し、バッファ上に1~3byteの間隔を置きながら分割し
たシリアル番号を配置します。
この方式は、特にMicrochip PICデバイスSQTP serialization modeに有効です。
(メモリに書きこまれたシリアル番号をプログラムの一部として使用する場合に有効です。
詳細は例2を参照して下さい)
例1: シリアル番号を AT29C040 のデバイスの 0x7FFFA に書き込む。
シリアル番号は、4Byte、スタートの値は 0x16000000, incremental ,ステップは 1、シリアル番号
の形式はバイナリー、シリアル番号の LSB バイトはデバイスの下位アドレスに置く。
上記の状態にするには、下記の設定にシリアライズダイアログを設定しなければならない。
Mode
: インクリメント
S/N サイズ
: 4Byte
Address
: 0x7FFFC
スタート番号
: 0x16000000
ステップ
: 1
S/N mode
: BIN
Style
: Hex
番号の並び
: LS Byte first
シリアル番号の分割:チェック無し
下記のように書き込まれます。
・最初のデバイス
Address Data
007FFF0 xx xx xx xx xx xx xx xx xx xx xx xx 00 00 00 16
・2番目のデバイス
Address Data
007FFF0 xx xx xx xx xx xx xx xx xx xx xx xx 01 00 00 16
・3番目のデバイス
Address Data
007FFF0 xx xx xx xx xx xx xx xx xx xx xx xx 02 00 00 16
::
シリアル番号のサイズが4バイトの為、0x7FFFC から 0x7FFFF に書きこまれる。
M1883JP-100B 201303.doc
65
例 2:
2:次の例題は、SQTP serialization modeの使用方法です。
Example 22-a:RETLW インストラクションを使用したシリアル番号管理方法、
Microchip PIC16F628
Example 22-b:NOP インストラクションを使用したシリアル番号管理方法、
Microchip PIC16FJ256
例 2-a:RETLW インストラクションを使用したシリアル番号管理方法、Microchip PIC16F628
PIC 16F628 は、命令長 14bit , RETLW は 14bit オペコードです。
Description
MSB 14-Bit word LSB
RETLW
Return with literal in W
11 01xx kkkk kkkk
PIC デバイスの 4 個の RETLW 命令にシリアル番号 0x1234ABCD を書き込むことを想定します。
最上位のシリアル番号が MSB になります。デバイスの 0x40 番地にシリアル番号を書き込む。
この場合シリアル番号の分割モードが最も有益です。シリアライズはシリアル番号を分割する
ことなく、次の番号をバッファとデバイスに書き込むことができます。
Address
0000080
Data
CD AB 34 12 xx xx xx xx xx xx xx xx xx xx xx xx
注意:0x80
は、バッファがバイト方式で PIC デバイスがワード方式なのでメモリアドレスは 0x40
注意:
になります。
データ 0x1234ABCD は次のようにバッファ入る
Address Data
0000040 ABCD 1234 xxxx xxxx xxxx xxxx xxxx xxxx
RETLW 命令を使用したい場合はバッファには下記のデータを入れます。
Address Data
0000040 34CD 34AB 3434 3412 xxxx xxxx xxxx xxxx
このデータは下記の方法で作成できます。
2-a-1.メインバッファの0x40に4つのRETLW命令を書く。(これはバッファの編集またはファイル
の読み込みによって実行できる)
それぞれのRETLWボトムの8ビットは、現時点で重要ではない。なぜなら、シリアライズは、ボト
ムの8ビットにRETLW命令の8ビットの正しいシリアル番号を書く。
PICデバイス書き込み前のバッファの中身は、下記のようになる。
Address
0000040
Data
3400 3400 3400 3400 xxxx xxxx xxxx xxxx
それぞれのRETLW命令の8ビットは、ゼロになっていますが、任意の値をもつことができます。
2-a-2.シリアライズダイアログに下記の設定をします。
S/N サイズ
: 4Byte
Address
: 40H
スタート番号
: 1234ABCDh
ステップ
: 1
S/N mode
: BIN
Style
: HEX
66
MINATO ELECTRONICS INC
番号の並び
: LS byte first
シリアル番号の分割: チェック有り
番号と番号の間
: 1 byte(s)
S/N 分割サイズ : 1 byte(s)
シリアル番号の分割がすべて2バイトでバッファされることを意味しています。
プログラマの動作前、ここで説明したデータがバッファ内に設定されます。
最初のデバイスに書く前のバッファの中身のシリアル番号は
Address Data
0000040 34CD 34AB 3434 3412 xxxx xxxx xxxx xxxx
2番目のデバイスには
Address Data
0000040 34CE 34AB 3434 3412 xxxx xxxx xxxx xxxx
この次のデバイスも +1 された番号が書かれます。
例 2-b:NOP インストラクションを使用したシリアル番号管理方法、Microchip PIC24FJ256
PIC 24FJ256 は、命令長 24bit、コード 00xxxxh の NOP インストラクションを持つデバイスです。
Microchip MPLAB の SQTP シリアル番号と同一の番号管理を指定出来ます。
以下のステップでこの番号管理が実行出来ます。
2-b-1.プログラマの Buffer アドレス=800h に NOP インストラクション(00xxxxh)を書きます。この作業
はマニュアル EDIT 操作またはこのデータが書かれたファイルを読込みます。
プログラマの 800h 番地は PIC24Fxxx デバイスの 200h 番地に相当します。(詳細はデバイスの
データシートを参照して下さい。
プログラム開始前の 800h 番地の Buffer 内容は
Address Data
0000800 00 00 00 00 00 00 00 00 xx xx xx xx xx xx xx xx
2-b-2.シリアライズダイアログに下記の設定をします。
S/N サイズ
: 3Byte
Address
: 800H
スタート番号
: 123456H
ステップ
: 1
S/N mode
: BIN
Style
: HEX
番号の並び
: LS byte first
シリアル番号の分割:チェック有り
番号と番号の間
: 2 byte(s)
S/N 分割サイズ
: 2 byte(s)
シリアル番号は 2byte 単位に分割されたバッファに設定されます。
プログラマの動作前、ここで説明したデータがバッファ内に設定されます。
最初のデバイスに書く前のバッファの中身のシリアル番号は
Address Data
0000800 56 34 00 00 12 00 00 00 xx xx xx xx xx xx xx xx
2 番目のデバイスには
M1883JP-100B 201303.doc
67
Address
0000800
Data
57 34 00 00 12 00 00 00 xx xx xx xx xx xx xx xx
この次のデバイスも +1 された番号が書かれます。
例3.
例3. 例 2-a と同様なシリアル番号オプション設定ですが、シリアル番号書き込みアドレス間隔を
2、3 個にした例です。
"挿入する間隔 2byte"を設定, このときのバッファの中は
元のデータ:Byte 表示時
Address Data
0000080 CD xx xx AB xx xx 34 xx xx 12 xx xx xx xx xx xx
元のデータ:Word 表示時
Address Data
0000040 xxCD ABxx xxxx xx34 12xx xxxx xxxx xxxx
"挿入する間隔 3byte"を設定, このときのバッファの中は
元のデータ:Byte 表示時
Address Data
0000080 CD xx xx xx AB xx xx xx 34 xx xx xx 12
元のデータ:Word 表示時
Address Data
0000040 xxCD xxxx xxAB xxxx xx34 xxxx xx12 xxxx
アドバイス:
シリアライズの効果について確信がない時、実際に書かれる シリアル番号(バッファに書き込まれ
る番号)を前もってテストすることが可能です。
下記にテスト方法を記述します。
1. ダイアログシリアライズ内のシリアル番号設定を行い、OK ボタンを押す。
ID チェックを
2. デバイスオプション -> 動作オプション設定内のインサーションテストとデバイス
動作オプション
Disable(チェックしない)にセットする。
3. ZIF ソケット内にデバイスがないことを確認
4. Device Program を起動(いくつかのタイプのデバイスは、プログラマを起動する前にプログラミン
グオプションを選択する必要あり)
5. 書き込み動作が完全に終わった後、(デバイスを挿していないので、大半のデバイスはエラーを
表示する)
シリアル番号が書き込まれているメインバッファを確認してください。( バッファの表示/編集 )
注意:
シリアル番号が書かれるアドレスは、書き込みを行なうデバイスの構成により影響します。
バッファ構成が、( X8 ) のバイト構成だったら、シリアライズのアドレスは、バイトアドレスになりま
す。もし、バッファ構成がバイトより(例えば 16 ビットワード)より広ければ、シリアライズアドレスは、
ワードアドレスになります。
68
MINATO ELECTRONICS INC
デバイスデバイス->デバイスオプションデバイスオプション->シリアライズシリアライズ->ファイル参照 モード
ユーザーが用意したシリアル番号をファイルから読込み、指定したアドレスに書き込みます。
使用できるファイルフォーマットは下記の2種類の方式があります。
(1) Classic FromFrom-file mode
シリアル番号を直接入れたファイルを使用します。
ファイルの中で指定されたアドレスが参照されて、バッファメモリ上のこのアドレスに対応する場
所にファイルデータが読み込まれます。
このモードは、メイン画面上のアドレス(hex)表示パネル内のシリアライズ部分に "ファイル参照
" と表示されます。
Classicについての記述は "Classic
Classic FromFrom-file serialization file format"の章に記載がありま
format
す。
(2) From
From-file mode
シリアル番号以外の任意のデータをデバイスに書きこむ場合に“playlist”を使用します。
ファイルの中身は、シリアライズデータが格納されている外部ファイル名がリストとして記入され
ています。
この外部データファイルから書き込むデータを読み込みます。それぞれのファイルは、1個のデ
バイスに対応します。
このモードは、メイン画面上のアドレス(hex)表示パネル内のシリアライズ部分に"ファイル参照
-pl"と表示されます。
詳細記述は、"Playlist
"Playlist FromFrom-file serialization file format"の章に記載があります。
format"
PG4UW ソフトはユーザーが使用するファイル内のデータ構成から、自動的に Classic FromFrom-file
mode か FromFrom-file mode を判断しますので、ユーザーがモードを指定する必要はありません。
上記のファイルモードには二つのオプション設定があります。
File name
ファイルネームオプションは、シリアル番号と書く込むアドレス情報を読み込むファイル名を指
定します。シリアライズファイルで使用できるファイルは、下記の FromFrom-file serialization file
format で記述された特別のフォーマットです。
Start label
上で指定したファイル内に記入されているスタートラベルを指定します。シリアル番号の読み込
みはここで指定したスタートラベルから行ないます。
シリアライズファイルのサイズは、ディスクの容量によって制限され、推奨値は最大シリアルレ
コード数 10000 レコードです。
それ以上のレコード数は、シリアル番号読み込みの際に動作遅れの原因となります。
ファイル参照モード(Playlist)を指定した時に有効となる 指定項目
使用したファイルの追加動作
ユーザーが Playlist From-file mode を使用した場合、下記の3種類のファイル操作から1
個を選択できます。
・何もしない
何もしない
- 使用したシリアル番号ファイルはそのままにする。
・使用したファイルを他のディレクトリへ移動
使用したファイルを他のディレクトリへ移動
- 使用したシリアル番号ファイルを指定したディレクトリへ移動する。
・使用したファイルを削除
使用したファイルを削除
- 使用したシリアル番号ファイルを削除する。
M1883JP-100B 201303.doc
69
ディレクトリ
ファイル参照モード内の 使用したファイルを他のディレクトリへ移動を選択した時に有効になり
使用したファイルを他のディレクトリへ移動
ます。この部分に移動するディレクトリを入力して下さい。
ファイル参照モード(Playlist)を使用した時に発生するエラー番号について
・S/N error #3 - "シリアル番号ファイルが見つかりません。"
・S/N error #34 -"使用したシリアル番号ファイルが削除できません。"
ファイルにプロテクトが掛けられている場合があります。
・S/N error #35 -"使用したシリアル番号ファイルが移動できません。"
ファイルにプロテクトが掛けられているか、または移動先のディレクトリが
ありません。
・Classic FromFrom-file モードで使用するファイルフォーマット
Classic From-file serialization で使用するファイルは、テキストフォーマットです。
このファイルは、バッファに書き込むアドレスとシリアルデータを含んでいます。
入力ファイルは、テキストフォーマットで構造は
[Label1] addr byte0 byte1...byteN
[LabelN] addr byte0 byte1...byteM , addr byte0 byte1...byteK
basic part
optional part
上記解説:
・Label1,
・Label1,L
abel2...LabelS
abel1,Label2...L
ラベルは、入力ファイルのそれぞれのラインを特定します。それぞれのラインの区切りに使用さ
れますので、各々異なったラベル名称をつけます。
またこのラベルはどのシリアル番号から使用するのか判断するときに利用されます。
・basic part
ベーシックパートは、バッファアドレスとバッファに書き込むデータ(バイト)配列を定義します。
ベーシックパートは先頭のラベルの後に定義します。
・optional part
par
オプショナルパートは、2番目のバッファアドレスとバッファに書き込むデータ(バイト)配列を定
義します。オプショナルパートは、ベーシックパートの後に定義します。またoption partの区
切りには“,”(カンマ)を使用します。
・a
addr-
データを書くバッファアドレスを指定します。
・byte0..byteN , byte0..byteM , byte0..byteK
シリアル番号として書き込むデータをデータ配列にして指定します。
最大指定可能数は64バイトまでです。このデータはバッファのaddr-addr+Nに書かれま
す。
byte0 ->addr
byte1 ->addr+1
byte2 ->addr+2
:
byteN ->addr+N
70
MINATO ELECTRONICS INC
・使用する記号の説明
- ラベル名は小文字と大文字は同じ文字として解釈される。
- 小文字と大文字は同じ文字として解釈される。
- "[[ ] " - ラベルはカギカッコの中に書く。
- " , " - データの区切り文字。
- " ; " - コメントマーク、このマークから後ろはコメントとして解釈される。
- アドレスとデータはすべてhex-decimalで記述する。
- 許容アドレスは、1から4バイトです。
- ひとつのラインの許容データは、1から64バイトです。
- ひとつのラインに、二つのデータ配列があるとき、許容データは合計で最大80バイトです。
- アドレスは、デバイスのスタートとエンドアドレスの範囲内で定義してください。
- アドレスが範囲外の場合、警告メッセージを表示し、シリアライズは、機能しなくなります。
- シリアライズのアドレスは、いつもデバイスの構造やバッファ構造にあわせて割り当てられま
す。
Example :
[nav1]A7890 78 89 56 02 AB CD; コメント1
[nav2]A7890 02 02 04 06 0A 25
[nav3]A7890 08 09 0A 0B A0 C0; コメント2
[nav4]A7890 68 87 50 02 0B 8D
[nav5]A7890 A8 88 59 02 AB 7D
次の行は、2個のシリアライズを定義しています。
[nav6]A7890 18 29 36 42 5B 6D,FFFF6 44 11 22 33
99 88 77 66 55 16
;コメント ここが最終のシリアル番号
この例では6個のラベルnav1...nav6を定義しています。
各々0xA7890番地から6バイトのデータをバッファに書きます。
nav6では追加のデータ配列を定義しています。追加の10個のデータはバッファアドレス
0xFFFF6-0xFFFFFに書かれます。
注意:シリアル番号書込みで使用されるアドレスは、使用するデバイスのデータ幅によって決
まります。もしデバイスのデータ幅が 8bit の場合そのシリアライズのアドレスは、バイトアドレ
スになります。
また、デバイスのデータ幅が 16bit の場合、そのシリアライズのアドレスは、ワードアドレスとし
て使用されます。
M1883JP-100B 201303.doc
71
・Playlist
Playlist FromFrom-file serialization モードで使用するファイルフォーマット
モード
From-file serialization playlist ファイルは、シリアル番号データが記入されたデータファイルを集めたリ
ストファイルです。
そのファイルフォーマットは、Classic serialization file フォーマットに類似しています。
次項に Classic serialization file フォーマット との違いを列記します。
1. プレイリストファイルには、ファイル先頭部分にスペシャルヘッダーがあります。
FILETYPE=PG4UW SERIALIZATION PLAYLIST FILE
このヘッダーは、テキスト文字入力です。
2. それぞれのシリアルデータファイル名は、1 ライン毎に記入します。
[ label xx ] datafile name
・ラベルは、入力ファイルの識別子です。
このラベルは、それぞれのファイルを識別するためのライン番号またはアドレス情報をつけるた
めに使用されます。
このラベルは、ファイル内で各々異なった番号を使用します。
ラベル番号をつけているので、ユーザーはどのシリアル番号から使用するのか判りやすくなり
ます。
・データファイルネーム
シリアライズデータを含むデータファイルの名前を定義します。
シリアライズが、新しいシリアル番号を要求する際、そのデータファイルは、PG4UW"ファイルの
読込"の手順によりバッファに読み込まれます。
ファイルフォーマットは、Binary もしくは Hex ファイル(INTEL.Hex など)になります。
Example:
Example: Playlist
;―――つぎの行はヘッダーファイル―――
FILETYPE=PG4UW SERIALIZATION PLAYLIST FILE
;―――参照するシリアル番号ファイル(ラベル ファイル名)
[nav1] files1.dat
[nav2] files2.dat
[nav3] files3.dat
::
[navN] filesN.dat
;――― end of file ―――
From-file Playlist機能のより詳しい情報を知りたい場合は、下記のファイルを参照してください。
C:\ProgramFiles\minato\M1883\Programmer\Examples
\Serialization\fromfile_playlist_example\
また次の手順でシリアライズテストを実行出来ます。
1..PG4UW を起動
2.プログラマ接続を確認します。
3.デバイスを選択します。テストには消去可能なデバイスが適しています(OTP メモリは、不可)
4. デバイス -> デバイスオプション -> シリアライズを選択してください。
シリアライズ
5. ファイル参照モード を設定し、パネル内のファイル参照モード オプション でシリアライズの
例を PC 上のファイルから選択してください。
6.この Windows の OK ボタンをクリックしてください。
7.デバイス動作(Program 等)を実行してください。
メイン Window と経過表示画面にシリアライズ項目部分に使用するラベルが表示されます。
72
MINATO ELECTRONICS INC
デバイスデバイス->デバイスオプションデバイスオプション->シリアライズシリアライズ->カスタムジェネレー
カスタムジェネレートモード
Custom generator モードは、融通性のあるシリアライズモードです。このモードではシリアル番号の
管理方法をユーザー自身で構築できます。
Custom generator モードが選択された際、シリアルナンバーは、ユーザープログラムによって生成
されますので、ユーザーが独自のシリアル番号を書き込むことができます。例えば連続したシリアル
番号や、不規則なシリアル番号を書き込むことも出来ます。プログラムの詳細は、下記のセクション
Custom generator programを参照してください。
program
Examples :
サンプルファイルはPG4UWをインストールしたディレクトリのExamples¥のサブディレクトリー
< PG4UW_inst_dir>\Examples\Serialization\customgenerator_example\
の中にあります。C:がrootディレクトリの場合一般的には
C:\ProgramFiles\MINATO\M1883\Programmer\Examples\Serialization\
customgenerator_example\
になります。
Custom generatorモードには、次のオプションがあります。
シリアライズダイアログ内の ->シリアライズ機能の設定 -> Custom generator modeを選択しま
mode
す。
Serialization Data File
使用するシリアルナンバーを含むファイルのパスとファイル名を指定します。
デバイスが書き込まれるとき、PG4UW のソフトは、データファイルを更新するためにユーザーが
生成したシリアル番号生成ソフトをコールします。
データファイルの拡張子は、.dat を推奨します。この拡張子は BPMICRO 社のプログラマで使
用しているシリアル番号生成ソフトとコンパチですので、シリアル番号用データファイルがその
まま使用できます。
注意: デバイスにシリアル番号を書いている間にデータファイルがアクセスされます。指定する
データファイル名及び拡張子".dat"を確認してください。
Serialization generator
シリアル番号生成ソフトのパスと実行ファイル名を指定します。
First serial number
このオプションに、シリアル番号の初期値を指定します。この番号はシリアル番号生成ソフトに
送られます。Hex(16進数)フォーマットで指定して下さい。
Last serial number
このオプションは、シリアル番号の最大値を指定します。 Last serial numberがゼロ以外の場
合、その数値をシリアル番号生成ソフト側に送ります。シリアル番号生成ソフトはこの数値をチ
ェックし、最新のシリアル番号を作成して.datファイルに書き込みます。
Last serial numberが現在使用しているシリアル番号よりも小さい場合は、エラー情報を.datフ
ァイルに書き込みます。
Last serial numberがゼロの場合は、その数値はシリアル番号生成ソフト側に送られません。
M1883JP-100B 201303.doc
73
チェックBox
チェックBox
デバイス書込み完了後、書込み結果を -RESULT パラメータでシリアル番号生成ソフト側に
送る。(ディフォルト設定ではチェック無し)
・この Box をチェックした場合、-RESET パラメータがシリアル番号生成ソフトに送られます。
プログラマでデバイスの書込みが完了すると、PASS/FAIL 結果がシリアル番号生成ソフトに
送られます。
・動作結果パラメータの書式:
-RESULT[n]=TRUE | FALSE -N<s/n>
n はマルチプログラミング時のプログラマ接続サイト番号を示す数字です。1台動作では
出力されません。
TRUE はデバイス書き込み PASS 終了を示し、FALSE はデバイス書き込み ERROR を示
しています。
-N<s/n> パラメータは -RESULTが実行されたときに使用されるシリアル番号です。
Examples :
generator.exe -RESULT=TRUE -N1234.
プログラマでシリアル番号 '1234' の書込みが PASS した事を シリアル番号生成ソフト
"generator.exe" にパラメータとして渡しています。
・Custom generator program
シリアル番号生成ソフトはユーザーが必要とする番号を生成し、シリアル番号を登録するデータフ
ァイル.datを作成します。
このシリアル番号生成ソフトはユーザーが自分の仕様にあったものを作成します。作成したソフト
の名称とパス(ファイルの場所)はCustom generator modeオプションで指定します。
このソフトはPG4UWプログラマが新しいシリアル番号を必要とするときに、CALLされます。通常
は各々のデバイスの書き込みを行なう前にCALLされます。
PG4UWは、コマンドラインのパラメータをシリアライズプログラムとシリアル番号生成ソフトに送り
ます。下記のコマンドラインパラメータが使用されます。
-N<serial number>は、現在のシリアルナンバーを指定する。
-E<serial number>は、最後の(最新の)シリアルナンバーを指定する。
このパラメータは、Last serial numberの値が0以外のときに送られます。
最新シリアル番号が最終番号よりも大きくなった場合、.dat fileにエラーコード
“T06”が記録されます。詳細については、.dat file format のシリアライズのセクションを参照して
下さい。
Serialization .dat file format
Serialization.dat ファイルは、シリアル番号生成ソフトによって下記のテキストフォーマットで作ら
れます。Serialization.dat ファイルは、レコードとシリアルデータセクションから構成されます。
レコードは、下記のTxx(接頭)のひとつから始まる。
"xx"の数値は、レコードタイプコードを示す。
レコードは、PG4UWのSerialization 情報(現在と最終のシリアルナンバー、シリアライズデー
タ、データフォーマット、エラーなど)を示します。
必要なレコードは、T01,T02,T03,T04で他のレコードについては、オプションです。
74
MINATO ELECTRONICS INC
T01:<serial number>
現在のシリアルナンバーをコマンドラインパラメータ '-N<serial number>' で生成ソフト側に送
る。
T02:<serial number>
次回に使用するシリアルナンバー。プログラマは現在使用しているシリアル番号の次に使用す
る。
T03:<data format code>
Serializationのデータフォーマットを指定する。
下記のフォーマットが現在サポートされている。
T03:50 or T03:55 - ASCII Spaceフォーマット
T03:99 - Intel HEX / Intel Extended Hexフォーマット:max address=0xFFFF
T04:T04を記述した次のラインから、ファイルの最後まがシリアルデータとして使用されます。
データは、標準的なアスキーデータとして格納されます。
例えば、INTELHEX、ASCII SPACEなどです。
例: 標準的なシリアライズファイルデータ
T01:000005
T02:001006
T03:99
T04:
:0300000000096B89
:03000300000005F5
:02000C005A0197
:01003F004F71
:00000001FF
上記ファイルデータの内容は
ライン T01:- 現在のシリアルナンバー・0x000005
ライン T02:- 次回のシリアルナンバー・0x001006
(この番号は次回のシリアル番号書込み時に使用する番号)
ライン T03:- T04で使用するデータフォーマット(INTEL.hex)
ライン T04:- デバイスに書き込む前にプログラマのバッファにロードされるデータ
0x0番地から0x00,0x09,0x6B
0x3番地から0x00,0x00,0x05
0xC番地から0x5A,0x01
0x3F番地に0x4F
オプション レコード
T05:< message > 警告またはエラーメッセージ。
このレコードは、シリアライズが中止になった時、PG4UW のソフト上に警告またはエラーメッセ
ージとして表示する < message > です。
T06:現在のシリアルナンバーがリミットをオーバーしたことを示す。
このレコードは、Eコマンドラインパラメータを指定している際に、使用される。ダイアログ上のシ
リアライズの最終シリアル番号がゼロでないことを意味する。
T11:< message > 動作情報等のメッセージ。情報を表示後プログラマは動作を続ける。
M1883JP-100B 201303.doc
75
Custom generator モードを使ってデバイスに書き込む場合の動作フロー
Custom generator モードが使われるとき、シリアル番号用.dat ファイルを作成するために シリアル
番号生成プログラムが実行されます。
コントロールソフト PG4UW はシリアル番号生成プログラムから出されたコマンドラインパラメータを
チェックします。
.dat ファイルに作られたシリアル番号データは、プログラマのバッファにすぐに読まれて、デバイスに
書き込む為のデータとして使われます。
また、次回に使用するシリアル番号情報(T02 レコード)は、PG4UW に記憶されます。
一般的なデバイス書き込み時の動作フローを以下に記載します:
一般的なデバイス書き込み時の動作フローを以下に記載します:
1.書き込み作業をスタートさせます。
2.テスト用デバイスをプログラマのソケットに実装します。
3.シリアライズは4つのステップで構成されています。
-シリアル番号用.dat ファイルを作成するために、コマンドラインパラメータを使用して シリアル
番号生成プログラムが呼び出されます。
-シリアル番号用ファイル.dat が利用可能になるまで待ちます。
-シリアル番号用.dat ファイルからプログラマのバッファにシリアル番号をリードします。
-読込んだシリアル番号は.dat ファイルから削除します。
4.デバイスの書き込みを行ないます。
5.デバイスのベリファイを行ないます。
6.書き込み結果をチェックします。
PASS/FAIL チェックはコントロールソフト PG4UW によって完全に制御されています。
シリアル番号生成ソフトはいかなる場合でも、プログラマの PASS/FAIL 結果に影響を及ぼすこ
とはありません。PG4UW はシリアル番号生成ソフトからコマンドラインパラメータを与えられて、
呼び出されるだけです。
書き込み OK 時 PG4UW が次のシリアル番号を要求します。シリアル番号はステップ3で.dat
からリードされます。
シリアル番号生成ソフトを CALL する時に、コマンドラインパラメータで次の番号を指定しておき
ます。
書き込み ERROR 時 PG4UW は新しいシリアル番号を要求しません。
このシリアル番号は次のデバイスで使用されます。
シリアル番号生成ソフトを CALL するときに、このシリアル番号をコマンドラインパラメータで 指
定しておきます。
7.次のデバイスに書き込む
Yes - ステップ2に進む
No - ステップ8に進む
8.書き込み作業を終了する。
Note:書き込みエラーが発生した場合でも、この時のシリアル番号は使用されます。
書き込みに失敗した時に使用した番号が、次のデバイスに書き込まれます。
シリアル番号用.dat ファイルにエラーが検出された場合、PG4UW はエラーの発生をユーザー
に知らせ 書き込み動作をすぐに停止します。
76
MINATO ELECTRONICS INC
デバイスデバイス->デバイスオプションデバイスオプション->カウント&カウントダウン
カウント&カウントダウン
カウントはプログラマで処理したデバイスの数量を数える機能です。
Program、Verify、Blank、Erase、Readチェック・ボックス
Program、Verify、Blank、Erase、Read
PASS 数をカウントするプログラマの動作モードを指定します。
デバイスの書込みや Verify を実行した場合、最終結果として PASS または FAIL カウンターを+1
増やします。同時に合計カウンターを+1増やします。
また実際のプログラム動作等では Program+Verify のように複数の動作を実行しますが、カウンタ
ーは+1だけ増やします。
例:Program では Program+Verify 動作します。
Erase では Erase+Blank 動作します。
両方とも PASS または FAIL カウンターを+1だけ増やします。
カウントダウン チェック・ボックス
カウントダウンの Enable 又は、 Disable を設定します。カウントダウンに続くエディット・
ボックスにデバイス数量(最初に設定する目標数量)を指定します。
カウントダウンはユーザーがこれから処理するデバイスの数量をあらかじめ設定しておきます。
デバイス書き込みが正常終了した時に、この数値を-1(カウントダウン)します。
ユーザーの予定数量が終了(カウント=0)したとき、作業完了メッセージを表示し、カウントダウン
モードを Disable にします。
カウントダイアログはメイン画面上のカウント部分をマウス右ボタンでクリックすることでもオープン
できます。作業中のカウント数はメイン画面上のカウントパネルに表示されます。
カウント数
カウントダイアログには 8 個の項目があります。
PASS
:正常終了したデバイスの数
FAIL
:指定モードで不良になったデバイスの数
変換アダプタ
変換アダプタ ERROR :モード開始前に実行したアダプタのテストエラー数
挿入テスト ERROR :モード開始前に実行したデバイスチェックエラー数
ID チェック ERROR :モード開始前に実行したデバイスの ID チェックエラー数
動作キャンセル :ユーザーによるキャンセルされた数
その他の FAIL :上記以外でエラーになった時の数
合 計
: 全ての合計
カウント表示部分
表示パネルには 4 個の数量カウンターとカウントダウン情報を表示します。
PASS :正常終了したデバイスの数
FAIL
:指定モードで不良になったデバイスの数
他の FAIL:上記以外でエラーになった時の数
FAIL
合 計 : 全ての合計
カウントダウン:
カウントダウン Enabel 又は、 Disable を表示
残数
:作業完了までの残りのデバイス数と最初に設定した目標個数
M1883JP-100B 201303.doc
77
操作ボタン
カウントのリセット :カウント値をリセットします。
再設定 :カウントダウンに初期値を再ロードします。
Note:
新しいデバイス・タイプが選択されたとき、すべてのカウント値はゼロにリセットされ、そして、
カウントダウンはDisable(解除)されます。
またPG4UWソフトを終了した時に、上記のカウント&カウントダウン情報は LOG ファイルに記
録されます。
デバイスデバイス->デバイスオプションデバイスオプション->関連ファイル
デバイスデバイス->デバイス選択/履歴を使用してデバイスを変更したとき又は、コントロールソフト
デバイス選択/履歴
を起動した後にユーザーが使用するデータファイルを自動的に読込むことが出来ます。
・起動時自動読込み:Yes(自動読込み)又は、No(読込み無し)を設定します。
・ファイル名:読み込むデータファイル名を指定します。
ファイル名には絶対パス名(フルパス)を付けて下さい。
ここで設定した関連ファイル情報は ファイルファイル->保存して終了 コマンドでDISKにセーブされます。
デバイスデバイス->デバイスオプションデバイスオプション->Special
選択しているデバイス専用の機能をサポートするためのものです。
そのため、選択したデバイス毎に表示される機能が異なります。
例: FLASH PROM が選択されている時
メニューは デバイスデバイス->デバイスオプションデバイスオプション->セクター表示/
セクター表示/編集
になります。このデバイスのコンフィグレーション情報を表示したり、変更したりすることが
出来ます。
78
MINATO ELECTRONICS INC
デバイスデバイス->Blank
Blank check
デバイスの未書き込み状態をチェックします。
動作経過やチェック結果をINFOウィンドウに表示します。
デバイスオプション -> 動作オプション で動作範囲を変更することが出来ます。
デバイスデバイス->Read (Copy)
デバイスに書き込んであるデータをパソコン上のバッファメモリにリードします。
拡張メモリやコンフィグレーション情報を持ったデバイスでは、これらのデータもリードする事が出来
ます。また一部のデバイスではコンフィグレーション情報を変更することも出来ます。
動作経過やチェック結果をINFOウィンドウに表示します。
デバイスRead後
デバイス->デバイスオプションデバイスオプション->動作オプション内の“R
動作オプション
ead後にVerify”を設定すれば、
Verify
デバイスのデータをリード後にVerifyを実行しますので、マスターデータの信頼性をチェックすること
が出来ます。
デバイスデバイス->Verify
パソコン内のバッファメモリデータとターゲットデバイスに書かれたデータを比較します。
動作経過やチェック結果をINFOウィンドウに表示します。
デバイスオプション -> 動作オプション で動作範囲を変更することが出来ます。
オプション
オプションョン->オプション設定
オプション設定設定->ベリファイエラー
ベリファイエラーファイル
エラーファイルを設定することにより、エラー情報を
ファイル
VERIFY.errファイルに記録することが出来ます。
Log・WindowにはVerifyエラーが発生した時点から最大45個分のエラー情報を表示します。
注意;
1. Verify 動作はデバイスに書かれたデータを毎回リードして、プログラマ内のバッファメモリと
比較しています。
不安定な書き込みデバイスでは、リードする時の周囲温度やソケットの接触具合によりエラ
ーが発生する場合があります。
デバイスを消去してから再プログラムする事を推奨します。
2.
プロテクト機能を持ったデバイスでは、一旦リードプロテクトを行うと正しいデータをリードする
事が出来ません。そのため Verify エラーになります。
デバイスデバイス->Program
パソコン内のバッファメモリデータをターゲットデバイスに書きこみます。
動作経過やチェック結果をINFOウィンドウに表示します。
デバイスデバイス->デバイスオプションデバイスオプション->動作オプション
動作オプションを使用してデバイスの書き込み範囲を変更すること
が出来ます。
またデバイスによっては各デバイス固有の動作設定等を指定することも出来ます。
M1883JP-100B 201303.doc
79
デバイスデバイス->Erase
電気的な信号で消去可能なデバイスを指定した場合に操作可能になるモードです。
ターゲットデバイスに書かれているデータを消去します。
動作経過やチェック結果をINFOウィンドウに表示します。
消去後、デバイスデータが完全に消去できたか確認する為に、Blank チェックを実行しています。
但しBlankチェック以外の方法で消去確認ができるデバイスでは、こちらの方法で消去の確認を
行っています。
デバイスデバイス->Test
サポートデバイスから Static RAM(SRAM)を選択した時、有効になる機能です。
SRAM テストは下記の 3 種類のチェックが行われます。
1) デバイスの出力ピン機能テスト
出力信号テスト:D0..D7 ピンを CE/, OE/, WE/ 信号を使用してチェックします。
- 最初に SRAM アドレス 0x0 に データ 0x55 をライトします(CE/=L WE/=LOE/=H)。
その後 このアドレスからデータをリードし、比較チェックします(CE/=L WE/=HOE/=L)。
- その後信号の組み合わせを変更して(CE/=L WE/=H OE/=H), (CE/=H WE/=H
OE/=L), ..., SRAM からデータがリード出来ない事もチェックしています。
2) SRAM テスト, 標準的なチェック
プログラマは SRAM デバイスにランダムデータをライトします。
その後ライトしたデータを Verify して SRAM をチェックしています。
3) SRAM テスト, オプションテスト
オプションテストとして、SRAM の"Walking one" (テスト時に"1"をライトする) と"Walking zero" (
テスト時に"0"をライトする) テストを指定することが出来ます。
Note:
- ライト動作後のリードまでのディレイ時間を選択することが可能です。
ディレイ時間の選択によって、デバイスの時間によるデータ変化(主にリーク不良)を検出すること
が出来ます。
- プログラマはデバイスの特定ピンの過大電流や、アナログ的な信号はテスト出来ません。
- 全てのテストは SRAM 動作スピードよりも遅いスピードでテストされています。 (プログラマの最高
Verify スピードではテストしています)
そのためプログラマによるテストは SRAM の動作を保証するものではありません。
デバイスデバイス->IC test
IC test は、主に汎用 Logic IC をチェックする機能です。テストする IC はデバイスの種類によって
分類されています。
最初にテストするデバイスの種類を選択し、その後テストするデバイス名とテストモード
(LOOP,SINGLE,STEP)を選択します。
テスト方法はソケット上の IC にプログラマ側から"H"、"L"パターン(テストベクター)を加え、デバイ
スが出力する信号及び結果を Log Window 上に表示します。
ユーザーが定義したテストベクターを使用してテストすることも出来ます。テストベクターの作成方法
は 'example_e.lib file' を参照して下さい。
80
MINATO ELECTRONICS INC
注意:
注意
・IC test はテストベクターを使用して遅い速度(プログラマが発生するパターン速度)で動作します。
またテストに使用しているテストベクターは IC の一部の機能しかチェック出来ません。
テスト結果が "FAIL" の場合はテスト IC に何らかの欠陥があります。
テスト結果が "PASS" の場合はこの IC test で "PASS" になりましたが、デバイスのアクセス
時間に関するテストは行っていませんので注意して下さい。
・プログラマ側から出力する信号の立ち上がり/立下り波形はプログラマブル・デバイス用に調整さ
れています。
急峻な立ち上がり/立下りが必要な一部のデバイス(カウンター IC)では正常に動作しない場合
があります。
M1883JP-100B 201303.doc
81
デバイスデバイス->Jam/
am/VME/
VME/SVF/
SVF/...Player
Jam STAPLは、Altera社によって開発され、Logicデバイスメーカー(PLDメーカー)、書き込み
STAPL
装置メーカー、テスト装置メーカーによってサポートされました。
Jam™の標準言語STAPLとJEDEC標準JESD-71は、ISP(インシステム・プログラミング)用の
標準フォーマットです。JamSTAPLはオープンライセンスで広く世界で使用することが出来ます。
JTAG(IEEE 1149.1)を使用してプログラマブル・デバイスの書き込みや電気回路のテスティングを
サポート出来ます。
JamSTAPLは書き込みや確認は出来ますが、デバイスからデータをリードする機能は認められて
いません。
Jam STAPL書き込みには2つの機能があります。Jam ComposerとJam Playerです。
Jam Composerはプログラムで、一般的にはプログラマブルLogicデバイスメーカーがJamファ
イルを作成します。このJamファイルには、設計したLogic回路を書きこむためのアルゴリズムと
ユーザーデータが含まれます。
Jam PlayerはJTAGチェーンを使用してデバイスに書き込みやテストを行なうために、Jamファイ
ルを読み込み、テストベクターを出力します。
デバイスは、プログラマのZIFソケットもしくは、ISPコネクタを使用してユーザーデータが書き込まれ
ます。
このJamファイルが使用可能なデバイスはコントロールソフト上のデバイス選択時にデバイス名の
後に[PLCC44](Jam)か(ISP-Jam)が表示されています。
複数のデバイスをJTAGチェーン接続して、書き込み、テストが可能です。
より詳しい情報は、下記ホームページにあります。
http://www.altera.com
アプリケーション・ノートを参照してください。
“AN 425: Altera Devicesを書くためのJamPlayerの使用方法”
“AN 100: In-System 書込みを使用時のガイドライン”
”AN 122: ISP書込みのための Jam STAPL の使用方法“
Software tools:
Altera: MAX+plus II, Quartus II,
SVF2Jam utility (converts a serial vector file to a Jam file),
LAT2Jam utility (converts an ispLSI3256A JEDEC file to a Jam file);
Xilinx: Xilinx ISE Webpack or Foundation software
(Generates STAPL file or SVF file for use by utility SVF2Jam);
Actel:Actel
Libero® Integrated Design Environment (IDE) (generates STAPLE file and/or PDB
Actel
file),Actel FlashPro (converts a PDB file to STAPLE file);
82
MINATO ELECTRONICS INC
JAM player dialog
JAM Player version2
Jam Playerボタン、ダイアログ等の関連メニューはJTAG対応デバイスを選択しないと表示されま
せん。たとえば“Xilinx製 XC2C32A”を選択する必要があります。
Action
起動したい動作モードを選択してください。
Jam file Ver2は各種の動作モードで構成されています。各動作モードにはデバイス書き込
みに必要な手順が入っています。
Procedures(
Procedures(Player Ver2)
書き込みフローは、それぞれの手順から、命令を実行します。
手順は、オプション選択か、推奨選択を使用します。推奨された手順にはあらかじめチェッ
ク印がつけられています。必要に応じてこの設定をEnable、Disableに変更出来ます。
Jam Playerは、チェック印のつけられた手順だけ実行して、その他は無視します。
選択の数は、それぞれ異なり、Jam fileに依存します。
OK
:マーキングしたAction
Actionを確認後
OK ボタンを押します。
Action
Information
:Jam file情報を表示します。
またソースファイルや注意書きを見ることが出来ます。
Jamファイル内で指定したデバイス名
Jamファイル内で指定したデバイス名
Jam fileは特定したデバイス専用に作られています。使用するデバイス名はJam file内で
指定します。この名前とプログラマで選択したデバイス名が同じでなければいけません。
もしこの名前が違うときはJam player動作時にエラーメッセージを表示します。
M1883JP-100B 201303.doc
83
JAM FILE information dialog
Note:
Note:
Note タグは Jam file についての情報を表示します。
この Note 内の情報は、選択したデバイス用の Jam Program に関連したドキュメントとアトリビュート
(属性)を含んでいます。
Source file:
file:
Source タグは Jam 言語で書かれたプログラムです。
Jam プログラムは、"Statement" の順序で構成されています。
Jam "Statement" はラベル、命令、引数、終了記号のセミコロンによっ構成されています。
引数には、リテラル定数、変数、要求されたデータ方式(関数もしくは整数)が入ります。
それぞれの"Statement"は、Jam プログラム内では 1 行で書かれますが、数行の場合もあります。
Jam プログラムではコメント行を除いて、 1 行以上になることに問題はありません。 アポストロフィ
(')はコメントマークで、インタープリタ(プログラマに組み込まれている翻訳ソフト)では無視します。
Jam 言語は作成されたプログラムの大きさ、行数、また "Statement" の文字数に制限はありませ
ん。
Jam file の拡張子.jbc は Jam STAPL と呼ばれるファイルで一般的な Text エディターでは表示でき
ません。
84
MINATO ELECTRONICS INC
XILINX デバイス用JED
デバイス用JED File を Jam STAPL File に変換する
JEDファイルをJam STAPLファイルに変換する方法
1.Xilinx 製フリーソフトをインストールします。
Environment (ISE) 6.3i software free download: WebPACK_63_fcfull_i.exe + 6_3_02i_pc.exe (315MB
or so)
2. ソフトを起動します。起動ソフト名:Xilinx ISE 6/Accessories/iMPACT
- ダイアログ "Operation Mod Selection: What do you want to do first?" 内の "Prepare
Configuration Files" を選択。
- ダイアログ "Prepare Configuration Files: I want create a:" 内の "Boundary-Scan File" を選択。
- ダイアログ "Prepare Boundary-Scan File: I want create a:" 内の "STAPL File" を選択。
- ダイアログ "Create a New STAPL File" 拡張子を.Stapl にした Jam ファイル名を入力する。
- ダイアログ "Add Device" で拡張子が .jed なっている JED ファイルを選択する。
- JTAG チェーン内でデバイスを選択し、動作項目を選択する。(e. g.: Erase, Blank, Program, Verify;
right mouse button)
- メニュー内の項目 "Output/Stapl file/Stop writing to Stapl file" を選択する。
3. プログラマ用コントロールソフト PG4UW を立ち上げ
Jam対応デバイスを選択し(e.g.:Xilinx XC2x32A[QFG32](Jam))
Jamファイルをロードする(File type :STAPL File)。
4. コントロールソフトの デバイスデバイス->デバイスオプションデバイスオプション->動作オプション 内の"Jam configuration"
ボタンをクリック Warning"Select device from...." ' "Yes"を選択。
5.ダイアログ JAM Playerで動作させる項目を選択し、最後にToolバー部分の "Play Jam" ボタンを
押して実行する。
STAPLE ファイルを使用してデバイスをプログラムする
Actel 社製 Flash FPGA デバイスをプログラマでリード/ライトする為には、Actel 社の Jam player を
使用して作業します。
Jamプログラム対応デバイスを選択した場合、プログラム画面上のツールバー(Program, Ersae,
Verify...)ボタンは "STAPL" ボタンに変更されます。
Actel デバイスの操作 (program, erase, verify...) には以下のいくつかのステップがあります。
・STAPLE ファイル(
ファイル( *.stp )をロードする
)をロードする
メインツールバー上の"Load"ボタンをクリックして、使用する STAPL ファイル (例えば Actel 社の
回路設計ソフト LIBERO IDE で作成したファイル)を読込みます。
このファイルにはユーザーが作成した回路データとデバイスをプログラムするためのアルゴリズム
が組み込まれています。
M1883JP-100B 201303.doc
85
・動作モードを選択する
STAPLE ファイルのロードが完了したら、デバイスの動作オプション内から動作させるモード (Alt+O
shortkey)STAPL configuration. を選択して下さい。
デバイスをプログラムするためには動作リスト内の 'PROGRAM' を選択します。
デバイス操作に関するこれらの動作説明は ACTEL 社 'FlashPro User's Guide'
<http://www.actel.com>を参照して下さい。
・選択したモードを実行する
選択した動作を実行させるために 'STAPL' ボタンをクリックします。
動作が正常終了すると LogWindow 画面上に“Exit Code =0... Success”を表示します。
*.PDB ファイルを JAM STAPLE ファイルに変換する
*.PDB ファイルは Actel 専用プログラマで使用するファイルフォーマットです。
プログラマでは Actel 社製デバイスは Jam STAPL ファイルのみに対応しています。そのため
*.PDB ファイルから Jam STAPL ファイルへ変換する必要があります。
*.PDB ファイルを Actel デバイス用 Jam STAPL ファイルに変換する方法
1.. 'FlashPro' ソフトをインストールして下さい。
このソフトは Actel 社の開発ツール 'Actel Libero' に含まれています。または
<http://www.actel.com> サイトから標準バージョンソフトをダウンロード出来ます。
2.. 'FlashPro' を起動させます。
プログラマの 'プロジェクトを保存' ボタンをクリックして新しいプロジェクト名を入力して下さい。
動作させたいモードを選択して、'Single device' または 'Chain device' を選択して 'OK' ボタンを
クリックして下さい。
Configuration メニュー内の 'ロードするファイル選択 --> *.PDB ファイル変換を選択する。
外部に作成するファイル 'SingleDeviceSTAPL ファイル...' を選択して、ファイル名を入力し、保存ボ
タンをクリックして STAPL ファイルを作成して下さい。
3.
86
*.PDB ファイルが STAPL ファイルに変換されます。
Actel デバイスのプログラム で使用可能な *.STP ファイルが作成されます。
MINATO ELECTRONICS INC
Actelデバイスでよくある質問
Actelデバイスでよくある質問
Q: 既に書込み済みの Actel デバイスはどのようにして ID チェックと Verify を行うのですか?
A: ID チェックや Verify を行うためのオプションがあります。
各々のオプションは既にプログラムされた Actel デバイスとロードした STAPL ファイルを比較する
方法で行います。
以下に STAPL ファイルを使用した場合の比較方法を記載します。
・DEVICE_INFO: デバイスをリードして、このデバイスに書かれているデータのチェックサムを
LogWindow に表示して下さい。
このチェックサム値はプログラマのマニュアル操作で比較することが出来ます。
STAPL ファイル側のヘッダー情報は Information Window に表示されますので、この値とデバ
イスをリードした時の値を比較します。
・VERIFY_DEVICE_INFO: 前の機能と類似したオプションです。デバイスのチェックサムと STAPL
ファイルのチェックサムを自動で比較します。 比較した結果はメッセージ Window
に"SUCCSES" または "ERROR" 表示されます。
・VERIFY: プログラムされたデバイスの内容と STAPL ファイルの内容を比較します。
最も安全ですが、動作スピードは最も遅くなります。デバイスの容量に依存しますが数十秒以
上かかります。
これに比べ前記のチェックは数秒で終了します。
選択された比較機能 (FPGA アレイ, ターゲットの FlashROM, セキュリティ設定...)は bit 単位で
ベリファイされます。
Q: Actel デバイスに 2 個の STAPL ファイルを一度の操作でプログラムすることが出来ますか?
A: 可能です。プログラマのマルチ・プロジェクト機能が利用出来ます。
例えば最初のSTAPLファイルに書込み用のデータを入れ、2個目のSTAPLファイルにセキュリティ
用のデータを入れて、作業をすることが出来ます。
M1883JP-100B 201303.doc
87
VME の概要
The ispVM Virtual Machine は IEEE1149.1 標準バンダリースキャンテストと互換性のある特定のデ
バイス用に作られた仮想マシンです。
The ispVM EMBEDDED ツールはラティス社の"ispVM Virtual MachineTM" をサポートしていて、バ
ンダリースキャン書き込みとテスト用に工業標準規格のシリアルベクタフォーマット ( SVF ) 言語が
使用できます。
ispVM ソフトは VME ファイル ( ispJTAG ファイルと Lattice 以外の IEEE1149.1 の標準 JTAG ファイ
ル ) を作成します。
VME ファイルは、ispVM システムウインドウからの情報を見ることができる Hex コードのファイル
です。
デバイスは、プログラマの ZIF ソケットもしくは、ISP コネクタを使用してユーザーデータが書き込ま
れます。
この VME ファイルが使用可能なデバイスはコントロールソフト上のデバイス選択時にデバイス名の
後に [PLCC44](VME) か ( ISP-VME ) が表示されています。
より詳しい情報は、下記ホームページにあります。
http://www.latticesemi.com
Software tools:
Lattice:
Lattice: ispLEVER, ispVM System ISP Programming Software,PAC-Designer Software,
Svf2vme utility (converts a serial vector file to a VME file)
88
MINATO ELECTRONICS INC
デバイスデバイス->デバイス情報
現在選択しているデバイスの詳細情報を表示します。
デバイスのデータ構成、容量、書き込みアルゴリズム、対応変換アダプタ等を表示します。
それ以外にデバイスのパッケージ寸法、デバイス型番の詳細、およびISPデバイス選択時には
回路設計情報等も表示します。
またショートカット<
<Ctrl+F1>
Ctrl+F1>keyでこのデバイス情報を表示します。
+F1>
例:ISPコネクタとデバイスの配線接続例やターゲットデバイス回路例を表示
M1883JP-100B 201303.doc
89
プログラマ(メインメニュー・コマンド)
プログラマ関連の操作を集めたメニューです。
プログラマとパソコンの接続、Automatic・Yesモード(ソケット上のデバイス交換を自動判断して
書き込みを自動的にスタートする機能)、プログラマの自己診断が入っています。
プログラマプログラマ->プログラマ検出
プログラマ検出
パソコンとプログラマを新規に接続する場合に使用します。
このダイアログには次の項目があります。
Programmer
:新しく接続したプログラマの機種を指定します。
Port
:プログラマとパソコンを接続するポートを指定します。
USBポートに比べLPTポート(プリンターポート)接続は動作が大幅に遅くなります。
SpecialLPTポートはLPTポートアドレスを特別に割り当てている場合に指定します。
<Enter>keyまたは“
“接続”
<Enter>
接続”ボタンを押すとプログラマの検出が始まります。
この動作はコントロールソフトを起動したときと同じです。
プログラマプログラマ->プログラマ再検出
プログラマとパソコンを再接続する場合に使用します。再接続ですので、プログラマ機種の再指定
はありません。
接続ケーブルを変更する、接続USBポート番号を変更する、使用するプログラマを変更する場合
は前記の プログラマプログラマ->プログラマ検出 を使用してください。
プログラマプログラマ->Handler
Reserve(予約コマンドです。使用できません)
プログラマプログラマ->Module オプション
Reserve(予約コマンドです。使用できません)
ギャングプログラマで使用するソケット番号と使用しないソケット番号を指定するコマンドです。
このプログラマでは使用出来ません。
90
MINATO ELECTRONICS INC
プログラマプログラマ->Automatic YES !(自動実行モード)
自動書込みモードの設定に使用します。このモードはオペレータがソケット上のデバイスを取り去
り、新しいデバイスをソケットにのせると、自動的に書き込みをスタートさせる機能です。
プログラマは新しいデバイスがソケットに挿入されたことを自動的に検出し、スタート操作なしに動作
を実行します。
ZIFソケット上のデバイス交換時に<ESC>
<ESC>keyを押すと作業を中止出来ます。
<ESC>
・デバイスの書き込みが終了すると、
GOODまたはERROR
ERROR LEDが点灯し、BUSY
BUSY LEDを点滅させます。
GOOD
・デバイスをソケットから取り去ると、
GOODとERROR
BUSY LEDを点灯させます。
GOOD ERROR LEDを消し、BUSY
この状態はプログラマの書込みが終了し、次の新しいデバイスを待っていることを示し
ます。
・デバイスが正しく挿入されると
BUSY LEDを点滅させ、書込みを開始します。
・デバイスの誤挿入が検出されるか、待ち時間が過ぎると
ERROR LEDを点灯させます。
(待ち時間=デバイス挿入完了までの設定時間)
Automatic・Yes
Automatic・Yes :モードのEnable/Disableを設定します。
プログラマ->プログラマ検出で新しいプログラマを設定した場合、このモードはDisable
設定になります。
注意 :このモードは ISP プログラムでは利用出来ません。
動作開始反応時間
動作開始反応時間 :デバイスをソケットに挿入してから書き込みを開始するまでの時間です。
デバイス挿入後に位置を修正する時間が必要な場合は長い時間の“ウェイト有り”
設定にします。
使用する変換アダプタ :使用する変換アダプタ名を表示しています。
チェックから除外した ZIF ソケットピン番号 :ピンチェックを SKIP するピン番号(ZIF 上の番号)
を表示しています。
Automatic・Yes!
Automatic・Yes!チェックピン再設定 :設定済みのパラメータでAutomaticYES が動作しな
い場合に、ピンチェックを SKIP するピン番号を再設定します。
再設定用の Window がオープンしますので、メッセージに従いピンチェック作業を行って
下さい。
デバイスを取り去るまでの時間 :書き込み終了したデバイスをZIFソケットから取り去ってから、
次の新しいデバイスのピンチェック開始までの時間を指定します。
1から120秒が設定出来ます(ディフォルトは2秒)
デバイス挿入完了までの時間 :デバイスチェックを開始してから、ERROR_LEDが点灯するまで
の時間を設定します。
1から120秒が設定出来ます(ディフォルトは5秒)
M1883JP-100B 201303.doc
91
エラー発生時に一時的に中断する :モードのEnable / Disable を設定します。
プログラマの動作中にエラーが発生した場合に、Automatic YES動作を一時的に
中断する”Enable"
”Enable"か、動作を継続する”Disable"
”Disable"かを設定します。
”Enable"
”Disable"
この設定情報はオプション
オプションオプション->オプション設定を
オプション設定を保存 コマンドでDISKに保存されます。
また "ファイル/プロジェクトを保存" 操作でも保存されます。
注意:Automatic
YES!モードはZIFソケットとデバイスPINの接触を検出して動作します。
注意:
アダプタ上に部品が搭載されている場合、Automatic YES!モードモードが正常に機能しない
場合があります。この場合はマニュアル操作で作業をして下さい。
92
MINATO ELECTRONICS INC
プログラマプログラマ->セルフテスト
ルフテスト
プログラマの自己診断を行なうコマンドです。
この自己診断ではプログラマの内部回路をチェックします。チェック用の冶具 ( Diagnostic POD )
は必要ありません。
プログラマに必要な機能を全てチェックするためには、次のセルフテスト
セルフテスト プラスを実行してください。
プラス
プログラマプログラマ->セルフテスト プラス
チェック用の冶具(Diagnostic POD)を使用して、プログラマの自己診断を行なうコマンドです。
この自己診断ではプログラマの内部回路とZIFソケットに出力する信号もチェックしています。
Note:Diagnostic PODはプログラマ購入時に標準品として添付されています。
この自己診断を1ヶ月に1回実施されることを推奨します。このテストでデバイス書き込みに必要
な信号の確認をしていますが、プログラマの信頼性を維持するためにメーカーによる定期的
(1年毎)な校正、点検を推奨します。
プログラマプログラマ->セルフテスト ISPコネクタ
ISPコネクタ
チェック用の冶具(ISP Diagnostic POD)を使用して、プログラマの自己診断を行なうコマンドで
す。この自己診断ではプログラマの内部回路とZIF(48ピン)ソケットおよびISP(20ピン)コネクタに
出力する信号をチェックしています。
(1) チェック方法はプログラマのZIFソケットに“ISP Diagnostic POD”を取り付けます。
(2) プログラマに付属の20ピンフラットケーブルの一方をこのPOD上の角型コネクタに接続しま
す。
(3) ケーブルの反対側をプログラマ手前のISPコネクタ(20ピン角型コネクタ)に接続します。
(4)接続完了後、プログラマの プログラマプログラマ->セルフテスト ISPコネクタ コマンドを実行します。
Note:ISP Diagnostic PODと20ピンISPケーブルはプログラマ購入時に標準品として添付され
ています。
この自己診断を6ヶ月に1回実施されることを推奨します。このテストでISP書き込みに必要
な信号の確認をしていますが、プログラマの信頼性を維持するためにメーカーによる定期的
(1年毎)な校正、点検を推奨します。
プログラマプログラマ->キャリブレーションテスト
Reserve(予約コマンドです。使用できません)
メーカーにてプログラマをメンテナンスするためのコマンドです。
M1883JP-100B 201303.doc
93
オプション(メインメニュー・コマンド)
(メインメニュー・コマンド)
プログラマの基本的な設定を行なうコマンドを集めたメニューです。
オプションオプション-> オプション設定
オプション設定
プログラマの基本的 (ファイル設定、言語、ログ・ファイル、設定の保存) 設定を行ないます。
このオプション設定はPG4UWソフトを終了した時に自動的に保存されます。
また オプション -> オプション設定を
オプション設定を保存 でいつでも保存する事が出来ます。
オプションオプション-> オプション設定
オプション設定設定->Load ファイル オプション
ファイルを読み込むためのファイルフォーマット選択、ファイルの再読み込み、バッファデータの消去
を指定するオプションです。
読込み前にバッファデータ消去
読込み前にバッファデータ消去
Yesチェック :ファイルを読み込む前にバッファメモリをValueデータで初期化します。
Noチェック :ファイルはバッファメモリに上書きされます。
現在のファイルが他のプロセスで変更された場合の処理
現在のファイルが他のプロセスで変更された場合の処理
使用中のデータファイルが他のアプリケーションによって書き換えらときの再読込み処理
を指定します。
読込み確認
:データに変更があった場合、再読込みする前にメッセージを
表示する。
自動:データに変更があった場合、自動的に再読込みする。
自動-再読込
無 視
:データに変更があっても、再読込みしない。
データ変更は次の場合に確認、チェックされます。
・他のアプリケーションからコントロールソフトに切替わったとき。
・デバイス動作でVerifyまたはProgramが選択されたとき。
・デバイス動作で“Repeat”が選択されたとき。
読込時のファイルフォーマット:データファイルを読み込む時のファイルフォーマットの判別方法を
読込時のファイルフォーマット
指定します。
自 動
:プログラマが判別可能なファイルフォーマットを自動で認識します。
自動判断したデータフォーマットでバッファメモリに読み込みます。
マニュアル選択 :ファイル読込ウィンドウでフォーマットを指定します。
読み込むファイルと指定したフォーマットが異なる場合は、データは正しく
読み込めません。
プログラム起動時にプロジェクトリストを表示する
チェック有り時 :プログラマ起動時にプロジェクトリストを表示します。
94
MINATO ELECTRONICS INC
オプションオプション-> オプション設定
オプション設定設定->ファイル 拡張子
読み込むファイルフォーマットの拡張子とプロジェクトファイルの拡張子を指定します。
ファイル フォーマット マスク :データファイルを ファイル読込 と ファイル保存 するときに、表示
するファイルの拡張子でフィルターをかけて表示されるファイル数を少なくします。
マスク設定にワイルドカード(*、?)が必要です。
Note:一個のフォーマットマスクに複数の拡張子を指定することも出来ます。
Exsampl:Motorola *.MOT,*.S19
このように 2 個記述した場合 *.MOT と *.S19 の拡張子が付いたファイルが Motorola
ファイルとして抽出されます。
プロジェクトファイル
プロジェクトファイルの拡張子
トファイルの拡張子(
の拡張子(ディフォルト)
ディフォルト):プロジェクトファイルの拡張子を指定します。
オプションオプション-> オプション設定
オプション設定設定->デバイス選択時の
デバイス選択時のバッファ
選択時のバッファ
デバイス選択時にバッファメモリ内容をクリアしたい時に使用します。
デバイス選択時にバッファメモリ内容を消去する
このオプション設定により、デバイスを選択した時にバッファメモリ内容を自動で指定
データにクリアすることが出来ます。
消去時データ
- 自動設定 を選択した時は使用するデバイスの BLANK 状態にクリアします。
- ユーザーが指定する を選択した時はその後ろにある - 消去データを指定する部分に
入力したデータでクリアします。
指定したバッファファイルのパスを有効にする
このオプションは特定のバッファエリアをファイルデータでクリアする時に指定します。
この機能は動作が遅いためあまりお勧めはしません。
オプションオプション-> オプション設定
オプション設定設定->言 語
メニュー、ボタン、ダイアログ、情報、メッセージ等で使用する言語を選択します。
ヘルプ画面には別の言語を選択することも出来ます。
オプションオプション-> オプション設定
オプション設定ョン設定->サウンド
コントロールソフトが使用するサウンドモードを指定します。 コントロールソフトはデバイス動作終了
時等に音を鳴らします。
また警告やエラーメッセージを表示した時にも音を鳴らします。また音なしの設定も出来ます。
ユーザーはパソコンに用意されている Windows システム上の音をこのメニューで指定出来ます。
次のアクションの後に音を鳴らす:
次のアクションの後に音を鳴らす:
操作が正常に行われた時のチェック BOX:
BOX:
- チェック有り:デバイスの PROGRAM や VERIFY 等が正常終了した時に音を鳴らします。
- チェック無し:音は鳴らしません。
エラー発生時のチェック BOX:
BOX:
- チェック有り:デバイスの PROGRAM や VERIFY 等が ERROR 終了した時に音を鳴らします。
- チェック無し:音は鳴らしません。
プログラマ内蔵スピーカのサウンド設定:
一部のプログラマはスピーカを内蔵しています。このプログラマを接続した時に選択可能になり
ます。デバイス動作終了時のサウンド指定です。
M1883JP-100B 201303.doc
95
オプションオプション-> オプション設定オプション設定->ベリファイエラー
ベリファイエラーファイル
エラーファイル
このオプションを設定した場合、Verifyエラー時のデバイスアドレス、デバイスデータおよびバッファ
データをファイルに記録します。またLog・WindowにはVerifyエラーを最大45個まで表示します。
エラー設定は
ベリファイエラー情報をファイルに保存:
ベリファイエラー情報をファイルに保存:
・No チェック
:PASS/FAIL結果をLog・Windowに表示する。
・新規保存 チェック
:エラー情報をLog・Windowに表示すると同時に、Verifyエラー
ファイルに保存します(以前のデータは削除されます)。
:エラー情報をLog・Windowに表示すると同時に、Verifyエラー
・追加保存 チェック
ファイルに追加します。
エラーファイル名:
エラーファイル名:
:記録するファイル名を指定する。
ディフォルトのファイル名は“Verify.err”ですが、変更する場合は
ここで指定します。
エラー情報ファイルの制限:
エラー情報ファイルの制限:
1回のベリファイ動作で保存する最大エラー数を指定します。
- チェック有り: 指定した最大エラー数でファイルの記録をストップします。
- チェック無し: 全てのエラーアドレス、データをファイルに記録します。
96
MINATO ELECTRONICS INC
オプションオプション-> オプション設定オプション設定->ログ・ファイル
ログ・ファイル設定を行なうと、Log・Window上に表示した情報をログ・ファイル内にも記録します。
使用されるログ・ファイルネームは、“Report.rep”です。
コントロールソフトは、ログ・ファイル名ボックスに入力したファイル名とディレクトリにこのログ・ファイ
ルを作成します。
ログ・ファイル:
ログ・ファイル:
No(ディフォルト
No(ディフォルト)
ディフォルト):ログ・ファイルを作成しません。プログラマの動作情報は、Log・
Windowに表示します。
新規保存
:コントロールソフトを起動するたびに、古いログ・ファイルを削除して
新しいログ・ファイルを作ります。
追加保存
:Log・Window上の情報を過去に使用していたログ・ファイルに追加して
保存します。ログ・ファイルが存在しない場合、新しいファイルが作成され
ます。
ログ・ファイル名:
ログ・ファイル名:ログ・ファイルを記録するファイル名を指定します。
ログ・ファイル名に日付を追加する
:ログ・ファイルを記録した年月日をファイル名に追加します。
例:ユーザーが指定したファイル名が c:¥logs¥myfile.log
最後にログ・ファイルを使用した年月日が2007年5月30日の場合
作成されるログ・ファイル名は
c:¥logs¥myfile-2007-05-30.log
例:ファイル名を年月日だけにするには
ユーザーが指定するファイル名を c:¥logs¥.log dot+拡張子だけの
ファイル名にします。
最後にログ・ファイルを使用した年月日が2007年5月30日の場合
作成されるログ・ファイル名は
c:¥logs¥2007-05-30.log
ログ・ファイル サイズ制限:ログ・ファイルの保存容量を制限することが出来ます。
サイズ制限
チェック有り時 :ログ・ファイル記録容量を制限します。
ログ・ファイルの容量が制限値を超えると、ファイル内の古い情報を削除
します。
チェック無し時:ログ・ファイル制限はありませんので、パソコンの最大DISK容量まで使用
します。
最大ログ・ファイル容量:ログ・ファイルの制限容量をK-Byte単位で指定します。
古い部分をカットする割合:ログ・ファイルの制限容量に達した後でカットするファル
の割合(%)を設定出来ます。
新しい記録部分をのこし、古い記録部分側を削除します。
大きな値を設定すると、カットする割合も大きくなります。
M1883JP-100B 201303.doc
97
オプションオプション-> オプション設定オプション設定->Job
Job Report
Job Reportは現在プログラマで作業している情報を集約してレポートファイルを作成する機能
です。Job Reportはプロジェクトファイルの読込みから開始して、次のプロジェクトファイルの読込
まで、またはプログラマの作業終了(PG4UWソフト終了)までの集約情報を記録したファイルです。
Job Report
Reportには次の情報が含まれています
には次の情報が含まれています。
には次の情報が含まれています
- プロジェクト名
- プロジェクト年月日
- プロテクトモードステータス
- PG4UWソフトウェアのバージョン
- プログラマ名称とシリアル番号
- Job開始時間(プロジェクトファイルを読込んだ時間)
- Job終了時間(Job Reportが作成された時間)
- デバイス名
- デバイスの種類
- チェックサム
- デバイス操作オプション
- シリアライズ情報
- デバイスのPASS・FAILカウント数
Job Report
Reportは次の場合に作成されます
は次の場合に作成されます。
は次の場合に作成されます
1.プロジェクトファイル読込みコマンドを使用した時
2.接続していたプログラマが開放された時
3.PG4UWソフトを終了した時
4.デバイスカウントダウン設定数が0になった時(書込み予定数量が完了した時)
5.ユーザーがJob Report操作を実行した時
Job Report
Report機能
port機能を有効にする
機能を有効にする
- チェック有り時:
:Job Report機能が有効になります。
上記のJob Report作成条件が成立した時にJob Reportが作成されます。
- チェック無し時:
:Job Reportは作成されません。
Job Report
Reportファイルを自動保存
ortファイルを自動保存
- チェック有り時:Job Reportが自動的に保存されます。
Job Reportディレクトリボックスで指定した場所・ファイル名に保存されますが、Job
Report情報画面は表示されません。
保存されるファイル名のフォーマットは
Job Report__連続番号_プロジェクト名.jrp
_連続番号は保存ファイルにつけた連続番号です。この番号が既に存在する場合はこの
連続番号
番号を+1した新しい番号のレポートファイル名で保存します。
_プロジェクト名は現在使用しているプロジェクトファイル名で、ファイル拡張子を除いた名称
が使用されます。
98
MINATO ELECTRONICS INC
例1:使用中のプロジェクトファイル名 c:\myproject.eprj 保存するディレクトリ名 d:\job_reports
この保存するディレクトリにまだJobレポートファイルが存在しない場合
作成されるJob Reportファイル名は
d:\job_reports\job_report_000_myproject.jrp
となります。
例2:前記の1.と同一条件で、保存するディレクトリに既にJobレポートファイルが存在する場合
作成されるJob Reportファイル名は
d:\job_reports\job_report_001_myproject.jrp
となります。
ファイル名に含まれている連続番号
連続番号部分が+1されています。
連続番号
オプション -> オプション設定 -> Automatic YES!
このオプションでは Automatic YES! で作業する時の、 'BUSY_LED' の点灯方法を指定します。
デバイス交換時
デバイス交換時の
交換時の LED 表示
プログラマの初期設定では、デバイス書込み終了時と新しいデバイスに交換されるのを待つ時
に'BUSY_LED' を点滅させます。
但しマルチプログラマではこの表示機能はありません。
BUSY_LED
USY_LED が点滅するモード
デバイス書込み終了時と新しいデバイスに交換されるのを待つ時に 'BUSY_LED' を点滅させま
す。デバイス動作が完了すると、その動作結果を示す 'GOOD_LED' または 'ERROR_LED'を点灯
します。そして 'BUSY_LED' を点滅させます。
その後作業完了したデバイスがソケットから取り除かれると、 'GOOD_LED' と 'ERROR_LED' は
消灯します。
しかし 'BUSY_LED' は新しいデバイスに交換されるまで点滅を続けます。
プログラマは新しいデバイスを検出(ソケットにデバイスの PIN が接触)した時点で、LED を点滅か
ら常時点灯に切り替えます。
この後一定時間以内にデバイスが正常に実装されたことが確認されると、プログラマは動作を開
始します。
LED 表示無しモード(quiet
表示無しモード(quiet mode)
mode)
この設定ではデバイス書込み終了時と新しいデバイスに交換されるのを待つ時にも 'BUSY_LED'
は表示しません。
但しデバイス動作結果を表示する 'GOOD_LED' と 'ERROR _LED' は表示します。
M1883JP-100B 201303.doc
99
オプションオプション-> オプション設定オプション設定->リモート・コントロール
他のアプリケーションからリモート・コントロール機能を使用して、プログラマがサポートしている機能
を使用することが出来ます。この機能は、ハンドラなどを使用した大量書き込みシステムや、他のア
プリケーションにとても有効です。
コントロールソフトを制御するリモートアプリケーションがServer(サーバー)として機能します。
コントロールソフトはClient(クライアント)として機能します。リモートアプリケーションとコントロール
ソフトはTCP/IPプロトコルで通信されます。
コントロールソフトを1台のパソコンにインストールし、他の1台にリモートアプリケーションをインスト
ールし、それらをネットワークで接続します。
DefaultのTCP通信設定は ポートアドレス 127.000.000.001またはローカルです。
リモート・コントロールのポートアドレスは127.0.0.1もしくはローカルホストになります。
ポートアドレス(Client)設定はコントロールソフトにだけ設定します。Clientパソコン(プログラマを接
続したPC)とServerパソコン(リモートアプリを入れたパソコン)のポート設定をおこないます。
Default設定は1台のパソコンにリモートアプリとコントロールソフトをインストールしたローカル設定
になっています。
注意:ファイアオールがインストールされている場合、サーバーもしくはクライアントがスタートする
際に、警告メッセージを表示します。ファイアオールがネットワーク接続に警告を表示した
場合、“Allow”を選択してください。そうしないとリモート操作は、動作しません。
オプションオプション-> オプション設定オプション設定-> オプション保存
オプション保存方法
保存方法
コントロールソフトを終了する時にプログラマ設定を保存するかどうかを選択します。
下記の3つの選択があります。
アプリケーション終了時のオプション設定を保存
アプリケーション終了時のオプション設定を保存
オプション設定を保存しない :プログラマ設定を保存せずに、コントロールソフトを終了しま
す。
オプション設定を自動保存する:プログラマ設定を保存し、コントロールソフトを終了します。
オプション設定を自動保存する
オプション設定を保存する前に確認する
オプション設定を保存する前に確認する
:コントロールソフトを終了する前に、ユーザーがプログラマ設定
を保存するか、しないか選択することが出来ます。
オプションオプション-> オプション設定>
オプション設定>その他
このオプション設定はコントロールソフトの処理優先度、起動時のディレクトリ、ツールバーの表示
スタイル等を設定します。
アプリケーションの優先度:コントロールソフトの処理優先度を設定出来ます。
アプリケーションの優先度
この設定は、書き込み時間の早さに影響を与えることになります。
特にON_Demandタイプのアプリケーションが動作している場合は動作
が遅くなります。レベルをLOWに設定した場合書き込み時間が遅くなり
ますので、注意が必要です。
起動時ディレクトリ
:プログラム起動時にデータファイルのディレクトリが指定出来ます。
初期値の起動時ディレクトリを使用する
:このプログラムを起動したディレクトリが使用されます。
プログラムが終了した時のディレクトリ
:最後に使用していたディレクトリが使用されます。
ユーザーが指定する
:ディレクトリをユーザーが指定します。
100
MINATO ELECTRONICS INC
ツール ボタン
:ツールボタンの表示スタイルと、ヒント表示を設定します。
ラベル スタイル :デバイスaddress表示、PASS/FAIL数表示、デバイス構成部分の背景
表示を指定します。
・プログラマ動作時の LED 色:
新タイプのプログラマでは LED 色 が変更できます。
・標準設定 LED 色 (ERROR=赤色, BUSY=黄色)
・旧タイプ設定 LED 色 (ERROR=黄色, BUSY=赤色)
Note:
:現在使用しているプログラマが LED 色の変更 機能をサポートしていない場合
プログラマのメニューの LED 色の変更設定は出来ません。
旧タイプのプログラマの場合、ソフトウェアで点灯する LED を変更します。
・標準設定 LED 色 (ERROR=赤色, BUSY=黄色)
・旧タイプ設定 LED 色 (ERROR=黄色, BUSY=赤色)
Note:
: 旧タイプのプログラマのみで対応しています。
オプションオプション->ツールバー
このコマンドはツールバーの表示/非表示を指定します。
またデバイス動作前のデバイスオプション設定表示/非表示を指定できます。
オプションオプション->ツールバー ->メインツールバー
メインツールバーの表示/非表示と表示スタイルが指定出来ます。
メインツールバー(標準スタイル)
メインツールバー(
メインツールバー(代替スタイル)
代替スタイル)
メインツールバーなし
メインツールバーなし
オプションオプション->ツールバー ->拡張ツールバー
拡張ツールバーの表示/非表示が指定出来ます。
オプションオプション->ツールバー ->Program前にデバイスオプション表示
Program前にデバイスオプション表示
デバイスの書き込み/消去動作前に、デバイスオプション->動作オプション ウィンドウの
表示/非表示を指定出来ます。
M1883JP-100B 201303.doc
101
オプションオプション->操作プロテクト
操作プロテクトモード
プロテクトモード
操作プロテクトモードは特別な機能で、コントロールソフト画面上の一部操作を禁止します。
操作プロテクトモード
プロテクトモードが設定されている場合、プログラマの動作モード、デバイス選択、デバイスのオプション
設定、バッファデータ編集、データの読み込み/保存等を禁止することが出来ます。
プロテクトモード は作業者の間違った操作を防ぐことができますので、大量のデバイスを書き込む作業
に適しています。
1個書きプログラマのプロテクトモード設定
2種類のプロテクトモードがあります。
1.メニューコマンドの オプション -> 操作プロテクトモード を使用する。
この操作によりパスワード設定用のダイアログが表示されます。
ユーザーはパスワードを入力し、続いて確認用のパスワードを入力します。
プログラマは2つのパスワードを確認し、一致していれば操作プロテクトモードになります。
2.プロテクトモード設定済みのプロジェクト ファイルを読み込む。
リードしたプロジェクト内でプロテクトが設定されていますので、プロテクトが有効になります。
詳細は “ファイル->プロジェクトを保存“ を参照して下さい。
パスワード入力とプロテクトモード設定画面
・プロジェクトの読込みは可能とする:
プロジェクトの読込みは可能とする:
ディフォルト設定では、プロテクトモード中に 'LOAD prj' ボタンとメニュー内の'プロジェクトの読込
み' は使用出来ません。
この設定を有効(チェック有り)にした場合、プロテクトモード中でも 'LOAD prj' ボタンとメニュー内
の 'プロジェクトの読込み' が使用可能になります。
・バッファの表示/編集 及び Alt+S 設定を禁止する
設定を禁止する:
を禁止する:
ディフォルト設定では、プロテクトモード中でも 'View/Edit' ボタンとバッファメニュー内の '表示/
編集' 機能が使用出来ます。
バッファの内容は表示確認出来ますが、変更は出来ません。
102
MINATO ELECTRONICS INC
この設定を有効(チェック有り)にした場合、プロテクトモード中は バッファデータの表示も出来ま
せん。
・操作プロテクトモードが有効になった場合は、Log Window 上の右上部分に
Protected mode
を表示します。
プロテクトモード用オペレーションの選択
・Multi オペレーション"
オペレーション" モード:
モード:
プロテクトモードの基本形です。デバイスリード以外のデバイス操作(Blank、Verify、Program、
Erase)が全て使用できます。
このモードではリード操作が禁止されていますので、作業者が間違ってマスターデータを変更して
しまう事がありません。
リード以外のデバイス操作が出来ますので、汎用的なプロジェクトとして使用出来ます。
Multi オペレーション"
オペレーション" モード , Read 以外のデバイス操作が可能
・One オペレーション"
オペレーション" モード:
モード:
プロテクトモードの拡張版です。使用する デバイス操作を 1 つだけ に限定しています。
プログラマの動作が確定していますので、作業ミスが防止できます。同一デバイスを大量に
処理する場合に適しています。
One オペレーション"
オペレーション" モード , 1 つのデバイス操作のみ可能
M1883JP-100B 201303.doc
103
プロテクトモードの解除方法
プロテクトモードの解除
2種類の解除方法があります。
1.メニューコマンドの オプション -> 通常モード(
通常モード(プロテクト解除)
プロテクト解除) を使用する。
プロテクトモード設定時に入力したパスワードを入力します。
プロテクトモード設定時のパスワードと一致していればプロテクトモードは解除されます。
2.プロテクトモードを中止する他の方法として、コントロールソフトを終了する方法があります。
プロテクトモードはコントロールソフト動作中だけ有効なモードですので、終了時に解除されます。
コントロールソフト再起動時にはプロテクトモードは解除されています。
・他のオプション 'プログラム開始前にプロジェクトファイルID
プログラム開始前にプロジェクトファイルID番号を入力する
ID番号を入力する'
番号を入力する' で使用する 'ID番号
'ID番号'
番号' は
メニュー内の “ファイル->プロジェクトを保存“ を参照して下さい。
104
MINATO ELECTRONICS INC
オプションオプション->マルチ・プロジェクト
マルチ・プロジェクトは、プログラマの動作をユーザーが自由に組み合わせて実行することが出来る
ようした特別の機能です。
マルチ・プロジェクト作成時や Sub・プロジェクト作成時に記録された情報をベースにして作成されま
す。
マルチ・プロジェクトを使用すると
・Multi-chip デバイスの書込みが可能です。
・プログラマ動作の組み合わせが可能です(例:Program + Verify + Verify + Verify)。
モードの詳しい説明はプロテクトモード時のオペレーションを参照して下さい。
マルチ・プロジェクトに関連する語句
・マルチ・プロジェクトファイル - 全てのマルチ・プロジェクト情報を含む特別なファイルです。
マルチ・プロジェクトファイルには1個以上のプロジェクトファイルを入れることが出来ます。
マルチ・プロジェクトに含まれるプロジェクトは Sub プロジェクト とも呼ばれます。
・Sub・プロジェクト
Sub・プロジェクト - マルチ・プロジェクトファイル内に入れたデバイスの動作を指定したプロジェク
トファイルのことです。
・プロジェクトファイル - 特別なファイルで、Buffer データとデバイス操作オプションといくつかの操作
保護機能で構成されています。
デバイスをどのように処理するか、ここで設定します。一旦保存すれば、いつでも再読込可能で、
簡単に実行出来ます。
・MultiMulti-chip デバイス - 2 個以上の個別チップを 1 パッケージに収めたデバイスのことです。
・Sub デバイス – Multi-chip デバイス内の独立したデバイスを表します。
Sub デバイスは、プログラマのデバイス選択リストから選択します。
デバイス
選択したデバイスは、デバイス毎のアルゴリズムでアクセスします。
Sub デバイス単独で、プロジェクトファイルの定義、保存、デバイスの書込みチェックをすること
が出来ます。
・Master デバイス – Multi-chip デバイス・ユニットであり、Sub デバイスを含んでいます。
この Master デバイスも、プログラマのデバイス選択リストから選択します。
ユーザーはマルチ・プロジェクト・ウィザードを使用して、個別のプロジェクトファイルを組み合わ
せて、マルチ・プロジェクトファイルを作成出来ます。
マルチ・プロジェクトが 1 個のチップのみで構成されている場合、Master デバイスは指定
出来ません。
・デバイス オペレーション - プログラマの動作はメニューから選択して直接実行することが出来ま
す。 これらの動作の内 Program , Erase はデバイスオプションを使用していることがありま
す。この設定は デバイスデバイス->デバイスオプションデバイスオプション->オプション設定 で変更出来ます。
・マルチ・プロジェクト・ウィザード
マルチ・プロジェクト・ウィザード - マルチ・プロジェクトファイルを構築するための機能です。
ウィザードはマルチ・プロジェクトファイルに入れるプロジェクトを選択し、保存します。
マルチ・プロジェクトに記録したプロジェクト(Sub プロジェクト)に従ってデバイス書込みが行な
われます。
マルチ・プロジェクト・ウィザードの詳細は以下を参照して下さい。
M1883JP-100B 201303.doc
105
オプションオプション->マルチ・プロジェクト・ウィザード
マルチ・プロジェクト・デバイス操作には マスターデバイスに関連した Sub プロジェクトが含まれて
いる マルチ・プロジェクトファイルが必要です。
このマルチ・プロジェクトファイルはマルチ・プロジェクト・ウィザードで作成することが出来ます。
ウィザードは次の機能を持っています。
1.Sub プロジェクトを選択し、最終的なプロジェクトファイルを構築します。
2.保存してあるマルチ・プロジェクトファイルを読込みます。
3.最新のマルチ・プロジェクトのオペレーションでデバイス作業をスタートします。
Note:
マルチ・プロジェクトファイルはメインメニューの プロジェクトの読込み または マルチ・プロジェクト・
ウィザード の Multi-prj の読込みコマンドが使用出来ます。
マルチ・プロジェクト・ウィザード ダイアログには次の表示/ボタンがあります。
・LOAD multimulti-prj ボタン
このボタンは、マルチ・プロジェクトファイル読込みに使用します。
・Build multimulti-prj ボタン
このボタンは、Sub プロジェクトテーブルに表示しているプロジェクトから、新規マルチ・プロジェクト
ファイルを構築する時に使用します。
・Table 1:
最新のマルチ・プロジェクトに保存されている Sub プロジェクトリストを表示しています。
・Add prj ボタン
ボタン
Table 1 のプロジェクトリストに新規プロジェクトファイルを追加する時に使用します。
・Remove prj ボタン
Table 1 のプロジェクトリストからプロジェクトファイルを削除する時に使用します。
・Move up / Move down ボタン
Table 1 内の選択したプロジェクトファイルを上下に移動させる時に使用します。
プロジェクトはここで指定した順番に実行されます。最も上の行のプロジェクトが最初に実行され
ます。
・Help ボタン
この HELP を表示します。
・Blank, Verify,
Verify, Program, Erase, resp.RUN ボタン
Sub プロジェクトテーブルにリストされているデバイスを、ここで選択したプログラマモードで実行し
ます。
・Multi オペレーションモード:使用可能な全てのプログラマ動作から選択して作業することが
出来ます。
・One オペレーションモード:限定した 1 つのプログラマ動作だけが指定されますので、間違っ
た操作を防止することが出来ます。
モードの詳しい説明は プロテクトモード時のオペレーション
プロテクトモード時のオペレーション を参照して下さい。
Note:
マルチプログラミングではシリアライズ機能(連続番号書込み機能)はサポートしていません。
またカウントダウン機能もサポートされていません。
106
MINATO ELECTRONICS INC
マルチ・チップデバイスの書込みに、マルチ・プロジェクトを使用する
MultiMulti-chip デバイス(または SingleSingle-chip デバイス)にマルチ・プロジェクトを使用して書込む為には、
次の2つの基本作業が必要です::
次の2つの基本作業が必要です
1.マルチ・プロジェクト(またはマルチ・プロジェクトファイル)を作成する。
2.マルチ・プロジェクトをロードし、デバイスの書込み作業を行う。
1.マルチ・プロジェクト(またはマルチ・プロジェクトファイル)を作成する
マルチ・プロジェクト(またはマルチ・プロジェクトファイル)を作成する
以下のステップは推奨するマルチ・プロジェクト作成方法です:
1-a.Multi-chip 内の各 Sub デバイスに従来のプロジェクトと同様の方法で標準プロジェクトを作成します。
- Multi-chip デバイスに搭載されている Sub-デバイスを選択します。*1
- このデバイスのパラメータ等の必要な項目を設定し、書込むデータをバッファにロードします。
- 確認のために、この設定を使用してデバイスの書込み試験を行ないます。
- 全て OK の場合はプロジェクトファイルとして保存します。
1-b.マルチ・プロジェクトを使用するためには、Master-Multi-chip デバイスを選択します。
Multi-chip デバイスを選択すると、自動的に Multi-project Wizard が起動します。
1-c.Multi-project Wizard 内の"Add
"Add prj ボタン"
ボタン"を使用して、必要プロジェクトを追加します。
追加するプロジェクトは、Multi-chip デバイス の Sub デバイス対応プロジェクトです。
1-d.Sub プロジェクトの選択が完了した後で、Build
Build multimulti-prj ボタンを押して、最終的なマルチ・プロジェ
ボタン
クトファイルを作成します。
最終的なマルチ・プロジェクトファイルには、"Table 1:Sub-projects"に表示されている Sub プロジ
ェクトが全て含まれています。
Note:
従来使用していた全てのプロジェクトファイルからマルチ・プロジェクトが作成可能です。 Master デ
バイスがいつも必要になる訳ではありません。
マルチ・プロジェクト作成時にユーザーが正しい Sub デバイスを選択しやすいようにサポートしている
だけです。この機能は JTAG チェーンで、ISP プログラミングを使用して、異なったアルゴリズムで書
込みを行なう場合に非常に有効です。
Multi-project Wizard は以下の操作時にオープンすることが出来ます:
・デバイス選択メニューから
デバイス選択
Master-Multi-chip デバイスを選択した時。
・マルチ・プロジェクトファイルを読込んだ時。
マルチ・プロジェクトファイル
・メニューからマルチ・プロジェクト・ウィザード
マルチ・プロジェクト・ウィザードを指定した時
マルチ・プロジェクト・ウィザード
*1 デバイス選択リスト上での Master デバイスと Sub デバイスの名称の付け方:
Master デバイス:Multi-chip デバイスのオリジナル名称[パッケージタイプ]
Sub デバイス
Sub デバイス
...
Sub デバイス
:Multi-chip デバイスのオリジナル名称[パッケージタイプ](part1)
:Multi-chip デバイスのオリジナル名称[パッケージタイプ](part2)
:Multi-chip デバイスのオリジナル名称[パッケージタイプ](partN)
M1883JP-100B 201303.doc
107
デバイス表示例:
Master デバイス
Sub デバイス
Sub デバイス
:TV0057A002CAGD
TV0057A002CAGD [FBGA107]
:#1
#1 TV0057A002CAGD[FBGA107] (NAND)
:#2
#2 TV0057A002CAGD [FBGA107] (NOR)
2.デバイスの書込み作業時のマルチ・プロジェクトファイルの使用方法
デバイスの書込み作業時のマルチ・プロジェクトファイルの使用方法
2-a.メニューの project 読み込みコマンドまたは、
読み込み
Multi-project Wizard の LOAD multi
multiti-prj ボタンで
マルチ・プロジェクトファイルを読込みます。
マルチ・プロジェクトの読込み完了後、 Multi-project Wizard が自動的に起動します。
2-b.ウィザードは利用可能なデバイス操作(Blank, Verify, Program, Erase)のうちの1つを実行します。
通常最も利用されるのはデバイスの Program です。
選択されたデバイス動作は、マルチ・プロジェクトの中で定義された各 Sub デバイスの Sub プロジ
ェクトをロードし 、Sub デバイス書込みのシーケンスとして実行されます。
このマルチ・プロジェクトが実行されると、各 Sub プロジェクト実行毎にプログレスバーが 0 にリセ
ットされます。
Multi-chip 実行中はプログレスバーが何回も 0 に戻ったような動作になります。
2-c.全ての Sub デバイスの書込みが終了すると、"リピートダイアログ”が表示されます。
プログラマのソケットから書込み終了したデバイスを取り、代わりに新しいデバイスを挿入します。
ダイアログ上の”Yes"ボタンかプログラマ上の”YES”ボタンを押して下さい。 Multi-chip 書込み作
業が再開されます。
* もし Automatic YES! モードが設定されている場合、デバイス操作終了時には Automatic YES!
ダイアログが 表示されます。
この画面にはプログラマのソケット状態と、書込み済みのデバイスの交換方法等が表示されます。
新しいデバイスをセットすると Multi-chip デバイス書込み作業が自動的に開始されます。
詳細は “Programmer -> AutomaticYES!” を参照して下さい。
Note:
マルチプログラミングではシリアライズ機能(連続番号書込み機能)はサポートしていません。
またカウントダウン機能もサポートしていません。
108
MINATO ELECTRONICS INC
オプションオプション->オプション設定を
オプション設定を保存
このコマンドは現在設定されている保存可能な設定情報を全て保存します。
次の情報が保存されます。
・オプションメニューに含まれる各コマンド
・過去に選択した20個のデバイスコード
・使用ファイルの履歴
・メイン画面のサイズと表示位置
この操作でオプション設定情報が保存されますが、アプリケーション終了時に自動的にオプション
情報を保存する方法もあります。
オプションオプション-> オプション設定>
オプション設定>オプション保存
オプション保存方法
保存方法でアプリケーション終了時にオプション設定を
方法
自動的に保存する / 保存しない を選択する事が出来ます。
M1883JP-100B 201303.doc
109
ヘルプ(メインメニュー・コマンド)
ヘルプメニューには、サポートデバイスとサポートプログラマの表示、使用中のプログラマの製造番
号及びコントロールソフトのバージョン番号等の表示機能があります。
ヘルプヘルプ->マニュアル
コントロールソフトの操作マニュアルを表示します。
<F1>keyを押すと、操作マニュアルが表示されます。
<F1>
メインメニュー内の項目をマウスで選択しておいてから<F1>
<F1>keyを押すと選択している項目に関
<F1>
連するOn Lineマニュアルが表示されます。
デバイスの動作中は<F1>
<F1>keyは使用できません。
<F1>
次のヘルプ内の項目は強調表示されます。
ショートカットなどのKey操作
重要な項目
表示しているヘルプ内容の詳細または関連する説明にリンクしている項目
プログラマ内のヘルプ(マニュアル内容)は、コントロールソフトのバージョンアップ時に最新版に更
新されます。しかしこのマニュアルの記載内容は変更出来ませんので、疑問点がある場合はプログ
ラマ内のヘルプ(マニュアル内容)を確認して下さい。
ヘルプヘルプ->マニュアル検索
操作マニュアル内で調べたい項目をキーワードで検索出来ます。
ヘルプヘルプ->対応デバイス
サポートしている全てのデバイス名を表示します。
ここで表示しているデバイスは、M1883以外でサポートしているデバイス名も表示しています。
M1883プログラマでサポートしているデバイス名はメインメニューの デバイスデバイス->デバイス選択
またはツールバーの Select で表示されます。
ヘルプヘルプ->対応プログラマ
コントロールソフトで使用可能なプログラマを表示します。
ヘルプヘルプ->デバイス リスト(
リスト(使用中のプログラマ
使用中のプログラマ)
のプログラマ)
現在使用中のプログラマでサポートしているデバイスLISTを作成します。
コントロールソフトがインストールされているディレクトリにファイル名“XXXXDEV.txt”と
“XXXXDEV.htm”が作成されます。
110
MINATO ELECTRONICS INC
ヘルプヘルプ->デバイス リスト (全プログラマ)
全プログラマ)
サポートしている全てのデバイスのデバイスLISTを作成します。
コントロールソフトがインストールされているディレクトリにファイル名“XXXXDEV.TXT”と
“XXXXDEV.HTM”が作成されます。(XXXXにはプログラマ名が入ります)
注意:このデバイスLIST作成を実行すると、プログラマに設定されているDefaut Device
設定情報(過去20件のデバイス使用履歴)が全て削除されます。
ヘルプヘルプ->デバイス リスト(
リスト(クロス・リファレンス)
クロス・リファレンス)
サポートしているデバイスとサポートしているプログラマのクロス・リファレンス表をデバイスメーカー
別に作成します。
コントロールソフトがインストールされているディレクトリにメーカー選択ファイル
“TOP_DEV.htmt”を作成し、その下のディレクトリにメーカー別のクロス・リファレンス表を作成
します。
ヘルプヘルプ->障害レポートの作成
プログラマで発生したトラブルや故障状態を“Problem Report“としてファイルに記録します。この
なかには自己診断結果や接続しているパソコンの基本情報、書き込みデバイスのConfigration
情報等が含まれています。
トラブルがユーザー自身で解決できない場合、プログラマ本体にこのレポートを添付し、プログラ
マメーカーに送ってください。
プログラマの修理情報として利用されます。
ヘルプヘルプ->バージョン情報
コントロールソフトのバージョン番号、ミナトエレクトロニクスのホームページとメールアドレスを表示
します。
M1883JP-100B 201303.doc
111
保証規定
ここでは、M1883の製品保証について記述しています。
弊社から出荷後、1 年間の無償修理期間を設けていますが、保証の制限により、無償修理保証
に該当しない場合がありますので、ご使用の前に、下記の規定内容を必ずお読みください。
ご不明な点がございましたら弊社までご連絡ください。
・無償保証期間
無償保証期間は、弊社より出荷後、1 年間とさせて頂きます。
・無償保証に該当するもの
弊社より出荷後、1 年以内の製品。
正常なご使用状態のもとで故障した場合。
M1883本体のハードウェア部分。
日本国内で使用していた故障した場合。
(This warranty is valid only in Japan)
・有償修理に該当するもの
・有償修理に該当するもの
保証期間内であっても、次の項目に該当する場合は、有償修理となります。
お客様の誤ったお取り扱いによる事故。
天災による事故。
デバイス書込み用ZIFソケット、プログラマ本体前面の ISP コネクタ。
・保証対象外
次の項目に該当することは弊社では、一切の責任及び、保証は出来ませんので、ご了承ください。
デバイス及びデータの保証。
故障時に生じた直接的、間接的な費用。
国内以外で使用される場合。
弊社純正品以外の機器を使用した際に生じた不具合及び、トラブル(他社の変換アダプタ/ソフト
ウェアの使用)。
弊社以外で修理や改造等を行ったもの。
取扱説明書に反する使用方法によって生じた故障。
M1883のバージョンアップ
対応デバイス追加等のバージョンアップは別途、費用が掛かります。
112
MINATO ELECTRONICS INC
以下はM1883を最良の状態でご使用頂く為の記述事項です。
・M1883バージョンアップ(デバイス
・M1883バージョンアップ(デバイス/
バージョンアップ(デバイス/ソフトウェアサポート)
新規デバイス対応、デバイス仕様変更によるソフトウェア等のバージョンアップを常時行なっていま
す。M1883が無償期間内であっても、バージョンアップサポートは、保証対象外の為、これらの作
業は、別途、費用が掛かりますので、ご了承ください。
・定期校正
M1883は、生産機器であり、安心してご利用頂く為にも、日頃の点検と年 1 回の定期校正を推奨
します。
・修理、定期校正、バージョンアップについて
有償、無償に関わらず、出張修理は行っておりません。
また、代替え機等はご用意しておりませんのでご了承ください。
定期校正品、修理品を弊社宛へ発送して頂く際、発送に掛かる輸送費用はお客様負担とさせて頂
きますのでご了承ください。
本製品が梱包されてくる梱包箱(製品箱)は修理等で輸送する時に利用出来ますので、大切に保管
してください。本製品を輸送する場合は、弊社指定の梱包箱(製品箱)と梱包材を使用し、しっかりと
梱包してください。
梱包が不十分ですと製品が破損する場合があります。輸送時に発生した破損部分の費用は、お客
様の負担とさせて頂きますので、ご了承願います。
作業完了品をお客様へ返送させて頂く場合は、輸送費は弊社にて負担させて頂きます。
お問い合わせ先一覧
ミナトエレクトロニクス株式会社
本社営業部
〒224-0026
横浜市都筑区南山田町 4105
TEL 045-591-5605
FAX 045-592-2854
福岡営業所
〒812-0011
福岡市博多区博多駅前 3-6-12
オヌキ博多駅前ビル 4F
TEL 092-475-2825
FAX 092-481-3502
大阪営業所
〒553-0003
大阪市福島区福島 5-16-15
福島宮脇ビル 2F
TEL 06-6453-8911
FAX 06-6453-8912
M1883JP-100B 201303.doc
113
114
MINATO ELECTRONICS INC
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
