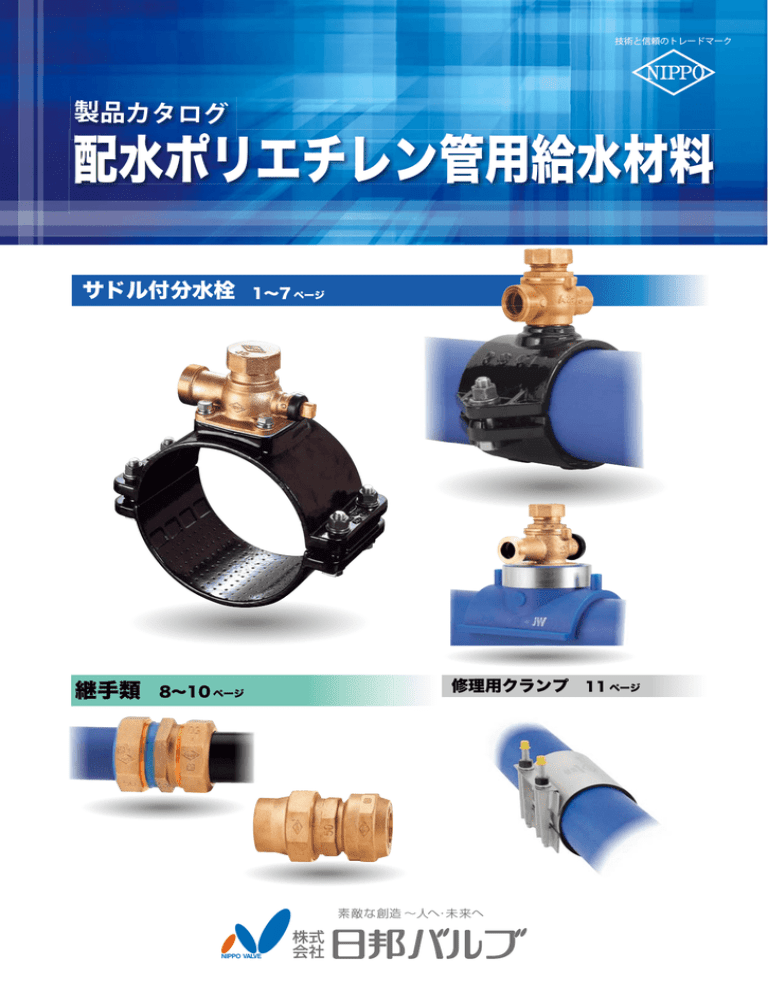

配水ポリエチレン管用給水材料

配水ポリエチレン管用給水材料
技術と信頼のトレードマーク
製品カタログ
配水ポリエチレン管用給水材料
サドル付分水栓
継手類
1∼7 ページ
修理用クランプ 11 ページ
8∼10 ページ
素 敵な 創造 ∼人へ・未 来へ
NIPPO VALVE
株式
会社
配水ポリエチレン管用サドル付分水栓
INDEX
種類・型
商品記号 記載ページ
種類・型
商品記号 記載ページ
EF 型
A型
規格品
ねじ込みタイプ
規格品
( 電気融着工法 )
( )
HP-ASB
2 ページ
NPJ(JWWA B 116 タイプ 水道用 PE 管継手)一体型 HP-ASB-NPJ 3 ページ
NOJ(水道用 PE 管ワンタッチ継手)一体型 HP-ASB-NOJ 3 ページ
F型
フランジタイプ
( 浅層埋設対応 )
HP-FSB
SBEFV
6 ページ
PHD
6 ページ
PE 管用
ハンディードリル
空気弁用
鋳鉄サドル
4 ページ サドルバンド
SUS 絶縁型
KS-HPJW
7 ページ
EF サドル
(上部ステンレス製)
KS-EFVJW
HP-SSBJ 5 ページ
浸透防止フィルム
-
7 ページ
仕 様
●使用流体:水道水(常温) ●使用圧力:0.75MPa 以下 ●取付管種:水道配水用ポリエチレン管
ボルト、ナットの標準締付トルク
40 N・m
(SBEFV を除く)
性 能
●HP-ASB・HP-ASB-P・AP-ASB-NOJ( PTC B 20 に準拠 他)
・耐圧:1.75MPa 1 分間、異常なし。
・止水:0.75MPa 30 秒、異常なし。
・浸出:水質基準に適合。 ・作動性:0.75MPa にて開閉した時、円滑に作動し異常なし。
・サドル機構の保持性:保持性試験により漏れなし。 ・圧力損失:右表の通り。( 但し、流水の圧力 0.15MPa 以上)
・他、内圧クリープ、曲げ水圧、扁平、負圧の各試験において異常なし。
止水機構の呼び径
20
25
30
基準流量 L /min
38
60
85
圧力損失 kPa
20 以下
40
50
150
240
15 以下
●HP-FSB・HP-SSBJ(JWWA B 117・136 に準拠、他)
・上記 HP-ASB 等の性能と同様です。
・他、絶縁試験により 1000V の電圧にて抵抗値を測定した時、ボールケースとサドル本体との導通なし。
●SBEFV(JWWA K 145 及び PTC K 13 に準拠)
・耐圧:2.5MPa 2 分間、異常なし。
・破壊水圧強さ:4.0MPa 以上。
・熱安定性:酸化誘導時間 20 分以上。
・浸出:水質基準に適合。
・熱間内圧クリープ性:漏れ、破損なし。 ・耐塩素水性:水泡発生なし。
・耐環境応力き裂性:き裂発生なし。
・耐候性:外観上き裂発生なく、熱安定性は酸化誘導時間 10 分以上。
・融着部相容性:漏れ・破損なし。
・耐剥離性:サドル接合部のぜい性剥離面積比率 25%以下。
取扱上のご注意
注 意
①仕様の範囲内でご使用ください。範囲外での使用は、機能低下や破損の原因となります。
②取扱中、器具の落下等に注意してください。損傷によって漏水や故障の原因となります。
③保管は直射日光や雨水を避け、器具の内部にごみやほこりが入らない様にしてください。
④ねじ部は鋭利なため、直接素手で握らないでください。けがをするおそれがあります。
⑤穿孔は、「ポリエチレン管用ハンディードリル PHD」等の専用工具をご使用ください。
⑥穿孔機は、刃を一番上に引上げて栓の開閉を行ってください。刃が弁体内に残った状態ですと、刃や弁を損傷します。
⑦栓の開閉は、ボール式ですので 90°
(1/4 回転)です。開閉方向をよく確認し、それ以上無理に回さないでください。
⑧土壌腐食から守るため、防食フィルムの使用をお奨めします。
1
配水ポリエチレン管用サドル付分水栓
A 型 HP-ASB (PTC B 20 規格品)
● 規格品・ねじ込みタイプ、取付けはメカニカル方式。
品揃え
取出口径
取付管規格
呼び径
20・25・30・40・50
JWWA K 144 :50・75・100・150
PTC K 03
:200
容易な穿孔
→ハンディードリル PHD
で簡単・きれい
(6 ページ)
ズレ防止形状
→突起や凹部により
管の保持力アップ
過締め対策
→締付け過ぎを防止
ボルト・ナット絶縁体
→塗装面保護
構造・寸法
b
c
e
⑧
③
⑥
⑤
⑨
⑩
⑫
C
取出口径
20
25
30
40
50
A
50,
75,
100の形状
⑲
⑰
⑭
C
品番
F
A
取出30∼50
b
d
④
d
c
e
⑧
⑦
③
②
①
⑥
⑫
θ
φD
G
(ボルト・ナット本数)
C
E
B
S O
a
f
⑤
⑨
⑩
⑪
φD
C
⑮
⑯
⑱
⑲
⑰
A
75,
100の形状
⑭
⑬
最大
95
105
135
150
168
最小
82
97.5
125
145
155
mm
b
c
43
49
58
69
82
d
e
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
部 品 名
ボールケース
ボール押さえ
ボール弁体
ボールシート
スピンドル
保護ナット
キャップ
キャップパッキン
止めピン
Oリング
サドルパッキン
サドル本体
サドルバンド
六角ボルト
六角ナット
ワッシャ
廻り止め座金
絶縁体A
絶縁体B
材 質
CAC911
CAC911
鉛レス青銅連鋳棒
PTFE
鉛レス青銅連鋳棒
CAC406
CAC406
NBR
SUS304
NBR
NBR
FCD450 エポキシ樹脂粉体塗装
FCD450 エポキシ樹脂粉体塗装
SUS304
SUS304 モリブデンコーティング
SUS304
SUS304
PC
PC
F
A
■サドル機構 寸法表
mm
記 号
A
B
C
D
E
92.5
99
110
277
350
M16
M16
M16
M16
M16
7
7
9
9
9
63
90
125
180
250
70
70
70
80
90
取付管規格・呼び径
JWWA K 144
PTC K 03
f
57.5 G1 21 20
61.5 G1 1/4 26 25
75 G1 1/2 31 30
83
G2 41 40
90 G2 1/2 51 50
■主要部品表
F
200の形状
⑬
a
記号
φD
⑪ G(ボルト・ナット本数)
⑮
⑯
⑱
φD
E
B
■止水機構 寸法表
⑦
②
①
f
d
θ
d
④
a
取出20・25
50
75
100
150
200
2
F
G
止水機構
20・25 30∼50
90
̶
90
120
120
120
120
130
160
160
止水機構
20・25 30∼50
̶
2
4
2
4
2
4
2
4
4
θ
17°
17°
10°
̶
̶
配水ポリエチレン管用サドル付分水栓
NPJ 一体型 HP-ASB-NPJ
●水道用ポリエチレン管継手 NPJ(JWWA B 116 タイプ)が一体化。 ■止水機構 寸法表
a
記号
取出口径
20
25
品揃え
20・25
JWWA K 144 :50・75・100・150
PTC K 03
:200
φD
構造・寸法
記号 A
50 92.5
JWWA K 144 75 99
100 110
150 277
PTC K 03 200 350
取付管規格・呼び径
A
b
d
F
200の形状
50,75,100の形状
e
7
2
1
a
4
3
5
6
11
9
10 G(ボルト・ナット本数)
14
15
17
B
E
C
d
B
M16
M16
M16
M16
M16
e
f
47.5 54.5 G1
22 22
51 58.5 G1 1/4 27 28
C
7.0
7.0
9.0
9.0
9.0
D
63
90
125
180
250
E
70
70
70
80
90
F
90
90
120
120
160
mm
G θ
2 17゜
2 17゜
2 10゜
2 −
4 −
■主要部品表
8
f
21
20
19
c
最小
82
97.5
c
■サドル機構 寸法表
θ
取出口径
取付管規格
呼び径
最大
95
105
mm
b
φD
18
16
13
C
12
F
A
品番
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
材 質
CAC911
CAC911
鉛レス青銅連鋳棒
PTFE
鉛レス青銅連鋳棒
SUS410
CAC911
NBR
NBR
NBR
FCD450 エポキシ樹脂粉体塗装
FCD450 エポキシ樹脂粉体塗装
SUS304
SUS304 モリブデンコーティング
SUS304
SUS304
PC
PC
SUS304
POM
CAC911
部 品 名
ボ−ルケ−ス
ボ−ル押さえ
ボ−ル弁体
ボ−ルシ−ト
スピンドル
鍋小ねじ
サドルキャップ
サドルキャップパッキン
Oリング
サドルパッキン
サドル本体
サドルバンド
六角ボルト
六角ナット
ワッシャ
廻り止め座金
絶縁体A
絶縁体B
インコア
ロックリング
袋ナット
配水ポリエチレン管用サドル付分水栓
NOJ 一体型 HP-ASB-NOJ
●水道用ポリエチレン管ワンタッチ継手 NOJ が一体化。
20・25
JWWA K 144 :50・75・100・150
PTC K 03
:200
a
記号
取出口径
20
25
品揃え
取出口径
取付管規格
呼び径
■止水機構 寸法表
最大
95
105
最小
82
97.5
記号 A
50 92.5
JWWA K 144 75 99
100 110
150 277
PTC K 03 200 350
θ
φD
A
b
d
e
8
4
22
6
5
f
23
7
2
1
3
a
21 20
F
200の形状
50,75,100の形状
c
9
24
10
12
11
B
G(ボルト・ナット本数)
15
E
16
φD
18
19
C
c
d
17
14
13
A
F
3
B
M16
M16
M16
M16
M16
e
f
57 57.5 G1
22 19
68 61.5 G1 1/4 27 26
■サドル機構 寸法表
取付管規格・呼び径
構造・寸法
mm
b
C
7.0
7.0
9.0
9.0
9.0
D
63
90
125
180
250
E
70
70
70
80
90
F
90
90
120
120
160
mm
G θ
2 17゜
2 17゜
2 10゜
2 −
4 −
■主要部品表
品番
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
部 品 名
ボ−ルケ−ス
ボ−ル押さえ
ボ−ル弁体
ボ−ルシ−ト
スピンドル
保護ナット
キャップ
キャップパッキン
止めピン
Oリング
サドルパッキン
サドル本体
サドルバンド
六角ボルト
六角ナット
ワッシャ
廻り止め座金
絶縁体A
絶縁体B
NOJパッキン
座金
ロックリング
ダストシール
接続用袋ナット
材 質
CAC911
CAC911
鉛レス青銅連鋳棒
PTFE
鉛レス青銅連鋳棒
CAC406
CAC911
NBR
SUS304
NBR
NBR
FCD450 エポキシ樹脂粉体塗装
FCD450 エポキシ樹脂粉体塗装
SUS304
SUS304 モリブデンコーティング
SUS304
SUS304
PC
PC
NBR
POM
耐脱亜鉛黄銅
POM
鉛レス青銅連鋳棒
配水ポリエチレン管用サドル付分水栓
F 型 HP-FSB
●分水栓の高さを低く押えたフランジタイプ。(浅層埋設対応)
容易な穿孔
→ハンディードリル PHD
で簡単・きれい
(6 ページ)
品揃え
取出口径
20・25・30・40・50
JWWA K 144 :50・75・100・150
PTC K 03
:200
PWA 001
:50・75・100・150・200
取付管規格
呼び径
絶縁構造
→サドル、止水機構は樹脂により絶縁
鋳鉄部は非接水
→優れた防錆機能
過締め対策
→締付け過ぎを防止
ボルト・ナット絶縁体
→塗装面保護・絶縁
ズレ防止形状
→突起や凹部により
管の保持力アップ
■止水機構 寸法表
構造・寸法
記号
取出口径
20
25
30
40
50
●20・25
θ
φD
Y
⑰
⑲
⑱
⑳
d
A
c
e
⑦
④
③
22
f
断面YーY
⑮
①
26
21
24 23
C
⑥
27 ⑯
⑧
E
C
②
⑬
⑫
⑨
Y
⑱
⑳
Y
⑰
⑲
φD
c
θ
21
③
断面Y−Y
A
75,100の形状
⑤
f
a
22
d
⑮
B ① 21
C
27 ⑯⑥
26
G(ボルト・ナット本数)
25
e
24
⑩
⑪
⑭
⑧
23
E
φD
C
②
A
f
20
25
30
40
50
記号
A
B
mm
C
D
E
63
70
G
F
θ
(ボルト・ナット本数)
90
17°
止水機構 20・25:90 止水機構 20・25
17°
2本
〃 30∼50:120
120
止水機構 30∼50 10°
止水機構20・25:120
4本
─
〃 30∼50:130
■主要部品表
F
⑦
④
e
21
26
31
41
51
150 277 M16 9.0 180 80
●30∼50
e
d
G1
G1 1 4
G1 1 2
G2
G2 1 2
PTC K 03
─
200 350 M16 9.0 250 90 160
4本
(管種表示:ISO)
50 92.5 M16 7.0 60 70
90
17°
止水機構 20・25
止水機構20・25:90
17°
2本
75 99 M16 7.0 89 70
〃 30∼50:120
PWA 001
止水機構 30∼50
(管種表示:JIS) 100 105 M16 9.0 114 70 10°
120
4本
─
150 262 M16 9.0 165 80
─
4本
200 310 M16 9.0 216 90 160
A
b
c
62.5
65.5
81
90.5
96.5
75 99 M16 7.0 90 70
JWWA K 144
(管種表示:ISO) 100 110 M16 9.0 125 70
G(ボルト・ナット本数)
⑩
⑪
⑭
φD
d 28
b
66
69
81
98
100
50 92.5 M16 7.0
25
e
a
82.5
89.5
111.5
123
138
■サドル機構 寸法表
取付管規格
⑤
21
B
F
200の形状
50,75,100
の形状
a
Y
b
d 28
mm
⑬
⑫
⑨
F
4
品番
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
部品名
サドル本体
サドルバンド
ボールケース
ボール弁体
保護キャップ
スピンドル
キャップ
サドルパッキン
六角ボルト
六角ナット
ワッシャ
回り止め座金
絶縁体A
絶縁体B
ボールシート
止めピン
六角ボルト
スプリングワッシャ
ワッシャ
絶縁ワッシャ
絶縁プレート
Oリング
ブッシュ
シートホルダー
Oリング
Oリング
Oリング
キャップパッキン
材 質
FCD450 エポキシ樹脂粉体塗装
FCD450 エポキシ樹脂粉体塗装
CAC911
鉛レス青銅連鋳棒
NBR
鉛レス青銅連鋳棒
CAC406
NBR
SUS304
SUS304 モリブデンコーティング
SUS304
SUS304
PC
PC
PTFE
SUS304
SUS304
SUS304
SUS304
PC
PC
NBR
SUS316
SUS316
NBR
NBR
NBR
NBR
配水ポリエチレン管用サドル付分水栓
SUS 絶縁型 HP-SSBJ
●ボールケースとサドル本体を電気的に絶縁した、上部ステンレス製サドル。
品揃え
取出口径
取付管規格
呼び径
20・25・40・50
JWWA K 144 :50・75・100・150
PTC K 03
:200
上部止水機構
→ステンレス製
容易な穿孔
→ハンディードリル PHD
で簡単・きれい(6 ページ)
絶縁構造
→サドル、止水機構は樹脂により絶縁、
異種金属の接触による電食を防止
鋳鉄部は非接水
→優れた防錆機能
過締め対策
→締付け過ぎを防止
ボルト・ナット絶縁体
→塗装面保護・絶縁
ズレ防止形状
→突起や凹部により
管の保持力アップ
構造・寸法
取出20∼40
Y
S
Y
b
c
φD
⑲
⑳
d
⑦
28
③
④
⑤
22
a
⑥
f
21
d
⑰
⑱
θ
e
断面 YーY
⑮
①
26
27
⑯
F
G
(ボルトナット本数)
C
24
21
23
⑧
⑪
25
E
⑭
■止水機構 寸法表
記号
φD
⑫
②
⑨
b
c
PTC
K 03
22
⑥
26
27
品番
⑯
①
G
⑧
C
(ボルトナット本数)
⑩
E
φD
⑪
⑭
⑬
C
⑫
②
⑨
A
e
f
82.5
89.5
114.5
128.5
60
61
85
102
62.5
65.5
90.5
89.5
G1
G 1 1/4
G2
G 2 1/2
21
26
41
53.5
20
25
40
53.6
mm
B
C
D
E
F
G
50
188.5
M16
7
63
70
90
2
17°
取出 20・25:183
M16
取出 40・50:202.5
7
90
70
取出 20・25:90
取出 40・50:120
2
17°
9
125
70
120
2
10°
2
−
4
−
224
M16
150
277
M16
9
180
80
取出 20・25:120
取出 40・50:130
200
350
M16
9
250
90
160
部 品 名
材 質
1
サドル本体
FCD450
エポキシ樹脂粉体塗装
2
サドルバンド
FCD450
エポキシ樹脂粉体塗装
ボールケース
ボール弁体
保護キャップ
スピンドル
キャップ
サドルパッキン
六角ボルト
六角ナット
ワッシャ
廻り止め座金
絶縁体A
絶縁体B
SCS14
SCS14
NBR
SUS316
SCS14
NBR
SUS304
SUS304モリブデンコーティング
SUS304
SUS304
PC
PC
25
21
B
d
θ
■主要部品表
a
⑮
f
⑤
c
A
100
④
d
③
b
記号
75
JWWA
K 144
⑦
e
mm
a
■サドル機構 寸法表
取付管現格・呼び径
A
28
取出口径
20
25
40
50
⑬
C
取出50
取付管50,75,100の
正面形状
取出40,50,
及び取付管200の側面形状
F
⑩
B
A
3
4
5
6
7
8
9
10
11
12
13
14
5
品番
部 品 名
材 質
15
ボールシート
取出20∼40:PTFE
取出50:PTFE・POM
16
17
18
19
20
止めピン
六角ボルト
スプリングワッシャ
ワッシャ
絶縁ワッシャ
SUS304
SUS304
SUS304
SUS304
PC
21
絶縁プレート
取出20∼40:PC
取出50:PPS・SUS304
22
23
24
25
26
27
28
Oリング
NBR
ブッシュ
(取出50を除く)
SUS316
シートホルダ(取出50を除く) SUS316
Oリング
NBR
Oリング
NBR
Oリング
NBR
キャップパッキン
NBR
配水ポリエチレン管用サドル付分水栓
EF 型 SBEFV(PTC K 13 規格品)
●電気融着(EF)工法による 規格品(JWWA K 145 に準拠)
品揃え
電気融着(EF)工法により取付管に接合
20・25・30・40・50
取出口径
取付管規格・呼び径 JWWA K 144:50・75・100・150
接合工具は、
「水道配水用 PE 管用 EF コントローラー JWEF」
「サドルクランプ」
「専用切削工具」等が必要です。
容易な穿孔
→ハンディードリル PHD
で簡単・きれい
■接合工具類の販売または
レンタル:西尾レントオール㈱
北海道☎011
(872)3240 東 北☎022
(381)
4240
関 東☎047
(306)2477 西日本☎06
(6785)0243
EF コントローラー
EF サドルクランプ
50・75
(日邦バルブ製)
専用切削工具
L2
L1
L3
H4
1
⑫
D
2
D
EF サドルクランプ
d1
⑬
⑨
⑦
⑥
■サドル機構 主要寸法表
④
記号 A
取付管呼び径
63
50
89
75
125
100
180
150
d3
H2
③
H1
構造・寸法
⑤
C
H3
②
⑧
⑩
⑪
d2
B
mm
L3
20
21 21 20
10
25
26 26 25
30
40
50
32 32 30
42 42 40
52 49 50
H1 H2 H3 H4 ℓ1 ℓ2 L1 L2
68
109 102 56
62.5
G1
27.5 13 13
〔51〕
〔49〕
〔102〕
〔95〕
69
66
G11/4 116 110 56 30.5 15 15
〔52〕
G11/2 126 118 57 34 17 17 73 69.5
G2 147 139 70 35.5 20 20 76 90.5
G21/2 163 155 78 36.5 22 22 78 97.5
部 品 名
10
13
13
13
〔 〕
内はサドル機構呼び径50
■主要部品表
EF サドル鞍
ボールケース
スピンドル
O リング
110
156
156
156
記号 d1 d2 d3 D
取出口径
A
1
2
3
4
26
49
49
49
■止水機構 主要寸法表
①
品番
mm
C
B
材
質
P E
CAC911
鉛レス青銅連鋳棒
NBR
品番
部 品 名
5
6
7
ピ ン
保護キャップ
ボール弁体
材
質
品番
8
SUS304
9
NBR
鉛レス青銅連鋳棒 10
部 品 名
ポリエチレン管用ハンディードリル PHD
●ポリエチレン管専用穿孔機
20
・20用,25用,30用は、小型・軽量でキリ・アダプタ 一体型の口径
毎の専用タイプのため、作業効率が上がります。
・40/50用は、アダプタ
(40のみ)
とキリを付け替える兼用型と
なっています。早送り機能と、管底を穿孔しない様一定送り機
構を設けており安全です。
材
ボールシート
ボール押え
O リング
25
質
PTFE
CAC911
NBR
品番
部 品 名
11
12
13
O リング
キャップパッキン
サドルキャップ
30
キャップ
40/50
ハンドル
シャフト
ハンドル
切片押出棒
送りねじ部
シャフト
40アダプタ
●切片の取出しが容易。
ご使用の際は、製品に同梱されております取扱説明書をよく
お読みの上、正しくお取扱い願います。
リードホルダ
40キリ
穿孔穴
6
本体
本体
キリ
切片は、切片押出棒によりキリを外さずに簡単に回収できます。
切屑の管内への残存はありません。
質
20 用・25 用・30 用・40/50 用
切片押出棒
●ホルソー型キリによる押し切りタイプで、切屑が出ず、穿孔
穴が非常にきれいに仕上がります。
材
NBR
NBR
CAC911
50キリ
切 片
配水ポリエチレン管対応
空気弁用サドルバンド
●小型急速空気弁 NAV-STD が配水ポリエチレン管に取り付けできます。
●穿孔機は「ポリエチレン管用ハンディドリル PHD」をご利用ください。
鋳鉄サドル(メカニカル式) KS-HPJW
出水現場や雨天環境下での施工も OK
小型急速空気弁
NAV−STD
θ
φD
ボール弁
サドル本体
E
C
49
防寒カバー
B
A
Rc1 1/4
アダプタ サドルパッキン
H
(ボルト・ナット本数)
六角ナット
ワッシャ
絶縁体A
φ
φ26
26
F
φD
PTC 200の形状
G
■主要部品表
取付管現格・呼び径
絶縁体B
C
廻り止め座金
六角ボルト
JWWA
K 411
サドルバンド
B
A
取付ねじ 25=Rc 1 1/4
50∼150(JWWA K 144 規格管)
取付管
200(PTC K 03 規格管)
G
JWWA 50,
75,
100の形状
PTC
K 03
記号 A
B
50 92.5 72.5
75 99 79
100 110 90
150 277 237
C
7.0
7.0
9.0
9.0
D
E
63 M16
90 M16
125 M16
180 M16
F
70
70
70
80
G
90
90
120
120
H
2
2
2
2
200 350 310 9.0 250 M16 90 160 4
θ
17゜
17゜
10゜
−
−
EF サドル KS-EFVJW
■主要部品表
電気融着工法(EF)により取付管に接合
小型急速空気弁
NAV−STD
記号
取付管・呼び径
75
100
150
C
B
A
47 89 129
47 125 177
57 180 233
ボール弁
110
Rc1 1/4
59
A
Rc1 1/4
アダプタ
Oリング
Oリング
φ33.6
EFサドル鞍
φ26
B
(C)
取付ねじ 25=Rc 1 1/4
取 付 管 50∼150(JWWA K 144 規格管)
63
(114)
156
75−150
配水ポリエチレン管対応
50
浸透防止フィルム
耐油性、耐薬品性、耐寒性に優れた外面浸透防止用フィルムです。
W
株式会社 日邦バルブ
サドル付分水栓用防食フィルム
株式会社 日邦バルブ
サドル付分水栓用防食フィルム
サドル付分水栓用防食フィルム
株式会社 日邦バルブ
mm
ビニタイ無タイプ
20・25
30 ∼ 50
④
④
⑤
⑤
⑤
⑤
⑥
⑥
⑥
サドル付分水栓用防食フィルム
ビニタイ有タイプ
20・25
30 ∼ 50
①
②
③
③
③
③
③
③
③
株式会社 日邦バルブ
株式会社 日邦バルブ
ボール式サドル付分水栓用防食フィルム
株式会社 日邦バルブ
ボール式サドル付分水栓用防食フィルム
50
75
100
150
200
株式会社 日邦バルブ
取出口径
保持用ビニタイ
L
《ビニタイ有タイプ①②③》
■対応表
配水管径
ボール式サドル付分水栓用防食フィルム
W
分水栓・管固定用ビニタイ
L
《ビニタイ無タイプ④⑤⑥》※
※固定用ナイロンテープが別途必要です。
■寸法表
品揃え
記号
L
W
7
①
800
500
ビニタイ有タイプ
②
③
1500
1800
500
600
④
1000
800
mm
ビニタイ無タイプ
⑤
⑥
1200
1600
800
800
配水ポリエチレン管用金属継手
INDEX
種類・型
商品記号
記載ページ
NCJ
9∼10 ページ
HPJ
10 ページ
規格品・準拠品
(インコア打込み式)
日邦オリジナル型
(インコア内蔵式)
仕 様
●使用流体:水道水(常温)
●使用圧力:0.75MPa 以下 ●適応管種:JWWA K 144 水道配水用ポリエチレン管
但しソケット及び伸縮ソケットは、上記の他 JIS K 6762 水道用ポリエチレン二層管(1 種)他
認証登録
●認証機関:( 公社 ) 日本水道協会 品質認証センター
●適合性能:耐圧・浸出
●認証番号:G-578・G-748
(NCJ-SM2・NCJ-MJ)
性 能(PTC B 21 に準ずる)
●胴の耐圧性:2.5MPa の水圧を加え 2 分間保持した時、異常なし。
●胴の気密性:0.6MPa の空気圧を加え 5 秒間保持した時、異常なし。
●引抜性:300mm 以上の管を接合し、呼び径 50 で 11.3kN の軸荷重を加え 1 時間保持した時、異常なし。
●引抜阻止性:300mm 以上の管を接合し 25mm/min の速度で行った時、引抜阻止力が管の引張降伏強さより強い。
●水圧性:500mm 以上の管を接合し 0.02MPa の水圧を加え 2 分間保持、また、1.75MPa の水圧を加え 1 時間保持し
た時、何れも異常なし。
●負圧性:500mm 以上の管を接合し -54kPa まで減圧して 2 分間保持した時、異常なし。
●浸出性:JWWA B 116 に規定される試験方法により、水質基準に適合。
引抜阻止性試験
*ポリエチレン二層管に接続する継手部は、JWWA B 116 に規定される性能に適合。
取扱上のご注意
注 意
①仕様の範囲内でご使用ください。範囲外での使用は、機能低下や破損の原因となります。
②取扱中、継手の落下等に注意してください。損傷によって漏水や故障の原因となります。
③保管は直射日光や雨水を避け、継手の内部にごみやほこりが入らない様にしてください。
④ねじ部は鋭利なため、直接素手で握らないでください。けがをするおそれがあります。
⑤凍結は漏水や破損の原因となります。凍結が予想される場合には、水抜き、保温等の凍結防止策を施してください。
また、解氷作業での直火での加熱はおやめください。漏水の原因となります。
〔ナットの標準締付トルク〕
⑥管の斜めの切断、傷や付着物は、漏水や抜出しの原因となりますのでご注意ください。
⑦ナットの締付け不足は、漏水や抜出しの原因となります。標準締付トルクを守って締付けてください。
⑧樹脂管はなじんでトルク降下することがありますので、通水前に増締めすることをお奨めします。
⑨胴の供回りにご注意ください。供回りによる緩みは、漏水の原因となります。
8
NCJ 150 N・m
HPJ 100 N・m
配水ポリエチレン管用金属継手
NCJ 規格品(PTC B 21)及び準拠品、インコア打込み式
・接合方法は JWWA B 116 水道用ポリエチレン管金属継手と同様です。詳細は、弊社 NPJ カタログをお読みください。
構 造
ロックリング
(POM)
袋ナット
(CAC911)
インコア
(鉛レス青銅連鋳棒)
本 体
(CAC911)
管種を間違えないようご注意ください
袋ナット
本 体
ロックリング
インコア
水道配水用PE管 水道用PE二層管(1種)
端面のみ青色
無着色
配水用PE管側のみ青色 PE二層管側は無着色
青 色
白 色
形状:ツバ無し
形状:ツバ付き
ナットの標準締付トルク
(NCJ-SJ)
水道配水用ポリエチレン管
JWWA K 144
150 N・m
水道用ポリエチレン二層管
(1種)
JIS K 6762
種 類
■ソケット NCJ-SJ
50・50×40・50×30
■ソケット NCJ-SI 50
■異種管ソケット NCJ-SM2 50
灰色塗装
L3
L1
L2
D2
D1
103
47
水道配水用PE管
■伸縮ソケット NCJ-ESI 50
L1
50
48
41
60
ライニング鋼管SGB-VB
φ63
φ48
φ63
水道用PE二層管
呼び径
50
50×40
50×30
124
47
L2 L3 D1 D2
49 102.
5 63 60
40 90.
5 63 48
36 87 63 42
φ47
水道配水用PE管
■異種管伸縮ソケット NCJ-ESM2 50
■伸縮ソケット NCJ-ESJ 50
灰色塗装
47
238
(伸縮代40)
60
φ47
φ63
φ48
水道用PE二層管
φ41
47
216
47 (伸縮代40) 48
φ63
水道配水用PE管
φ63
216
47 (伸縮代40)
水道配水用PE管 ライニング鋼管SGB-VB
φ48
9
78
R2
47
Rc2
φ48
47
■めねじ NCJ-I 50
φ63
134
G2
φ63
47
φ63
φ63
47
79
R2
φ48
80
■平行おねじ NCJ-V 40×50HP ■回転式おねじ NCJ-RO 50
φ40
■おねじ NCJ-O 50
■90°エルボ NCJ-L 50 ■メータ用 NCJ-M 50
112
47
119
47
86
110
ライニング鋼管
SGP-VD・PD
φ48
φ48
φ63
127
56
47
103
83
φ48
■90°
ベンド NCJ-U 50
■異種管ソケット NCJ-MJ(VD・PD) 50
水道配水用PE管
56
G2 1/2
φ63
φ63
φ47
φ63
93
47
φ48
G2 1/2
47
■エンド NCJ-E 50
φ63
■回転式分止 NCJ-RSS 50
φ50
G21/2
配水ポリエチレン管用金属継手
HPJ 日邦オリジナル型、インコア内蔵式
・接合方法は、部品を分解することなく管を差込み締付けるだけです。
詳細は製品に同梱されております「配ポリ金属継手 HPJ 施工方法」をお読みください。
パッキン押さえ
CAC406Cまたは
鉛レス青銅連鋳棒
構 造
( )
パッキン
(NBR)
本 体
(CAC911)
インコア
CAC911または
鉛レス青銅連鋳棒
スナップリング
(C5191W)
ロック
リング
CAC406Cまたは
鉛レス青銅連鋳棒
( )
( )
水道配水用ポリエチレン管 締付ナット
JWWA K 144
(CAC911)
(HPJ-O)
ナットの標準締付トルク
■おねじ HPJ-O 50
156
132
水道用PE二層管
φ40
φ63
41
92
R2
φ45
92
φ63
種 類
■ソケット HPJ-NSP 50
100 N・m
水道配水用PE管
10
143.5
G2 1/2
92
φ45
φ63
92
■メータ用 HPJ-M 50
G2 1/2
φ63
132
φ45
■分止 HPJ-SS 50
配水ポリエチレン管用
修理用クランプ
●傷ついた管の保護や漏水防止等にご使用ください。
品揃え
SS-2
SS-1
SCS
適合管種
適合管種
JWWA(ISO)
50∼150:JWWA K 144 規格管
200 :PTC K 03 規格管
AW(JIS)
PWA 001 規格管
型
管の呼び
SS-1
SS-2
管外径
クランプ幅
50
φ
150
75*
φ
63
90
200
100
φ
125
200
150
φ
300
200
φ
400
180
250
型
管の呼び
SCS
SS-1
SS-2
管外径
クランプ幅
50
φ
150
75*
φ
89
200
114
60
100
φ
200
150
φ
300
200
φ
400
165
216
*75 は JWWA(ISO)
、AW(JIS) 共用。
素 敵な創造 ∼人へ・未 来へ
NIPPO VALVE
本社・松本工場 〒399-8750 松 本 市 笹 賀 3 0 4 6
北 海 道 工 場 〒059-1362 苫小牧市柏原6-120
株式
会社
http://www.nippov.co.jp/
お問い合わせ先
東 京 支 店
札幌営業所
仙台営業所
北関東営業所
神奈川営業所
TEL.03-5338-2231
TEL.011-232-0471
TEL.022-213-3177
TEL.0283-22-7547
TEL.042-741-7121
FAX.03-5338-2230 松 本 営 業 所
FAX.011-208-2260 名古屋営業所
FAX.022-213-3266 大 阪 営 業 所
FAX.0283-20-1069 広 島 営 業 所
FAX.042-765-7157 福 岡 営 業 所
TEL.0263-50-5221
TEL.052-735-6511
TEL.06-6354-1057
TEL.082-232-8117
TEL.092-472-5128
FAX.0263-50-5222
FAX.052-735-6510
FAX.06-6355-2213
FAX.082-232-8053
FAX.092-477-2057
ISO 9001・14001 認証取得
このカタログに記載した内容は予告なく変更することがあります。
また、許容差のない数値は標準値を示します。呼び寸法・呼び径と実寸法とは同一ではありません。
再生紙を使用しています。
1407.4500K
11
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
