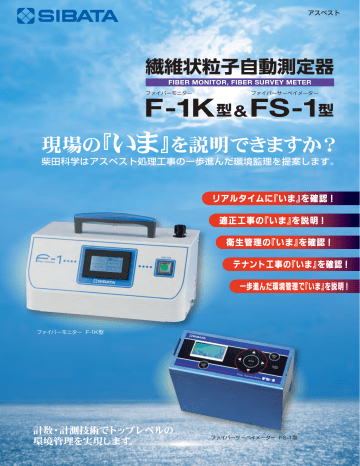

繊維状粒子自動測定器
FIBER MONITOR, FIBER SURVEY METER
ファイバーモニター
ファイバーサーベイメーター
F-1K 型 & FS-1型
『いま』
現場の
を説明できますか?
柴田科学はアスベスト処理工事の一歩進んだ環境監理を提案します。
リアルタイムに『いま』を確認!
適正工事の『いま』を説明!
衛生管理の『いま』を確認!
テナント工事の『いま』を確認!
一歩進んだ環境管理で『いま』を説明!
ファイバーモニター F-1K型
計数・計測技術でトップレベルの
環境管理を実現します。
ファイバーサーベイメーター FS-1型
繊維状粒子自動測定器「ファイバーモニターF-1K型
トップレベルのアスベスト処理工事の環境管理を
Fiber Monitor
F-1K
繊維状粒子を識別、データロガー内蔵
● データロギング機能内蔵
● リアルタイムで繊維状粒子濃度(f/L)を表示(60秒更新)
● 設定濃度を超えるとタッチパネルが赤く点滅して通知します
● バックアップフィルターにより、計数分析に利用できます
● PC接続による常時モニタリング対応(オプション仕様)
● 遠隔、アラーム、プリンタ接続に対応(オプション仕様)
Fiber Survey Meter
FS-1
● 機能を絞り、小型・軽量・低価格を実現
(メモリー機能、プリンタ・PC等への出力機能はありません)
● 粒子のカウントごとにアラーム音を出力
● 防じん構造で隔離シート内へも持込み可能
● リアルタイムで繊維状粒子濃度(f/L)を表示(60秒更新)
F-1K型、FS-1型の構造概略図
F-1K型
FS-1型
採気口
レーザー光源
検出部
ミラー
高圧電極
光散乱検出器
フォト
ダイオード
光センサ
流量センサ
サンプリング
ホルダー
サンプリング
ホルダー
流量センサ
レーザービーム
排気
排気
吸引ポンプ
吸引ポンプ
サイクロン
分粒器
F-1K型、FS-1型の公定法相関データ
FS-1型
FS-1(f / L)
F-1K(f / L)
F-1K型
メンブレンフィルター法(f/ L)
メンブレンフィルター法(f/ L)
※測定はアスベスト除去作業場で実施
」と「ファイバーサーベイメーターFS-1型」で、
実現します。
F-1K型、FS-1型
作業現場適用例
ファイバーモニター F-1K型
ファイバーサーベイメーター FS-1型
隔離シート内
負圧除じん
装置
汚染空気
吸引
隔離シート
負圧除じん装置排出口
作業エリア外周
セキュリティゾーン内
エアシャワー
ユニット
更衣室
出入口
洗浄室
前 室
セキュリティゾーン外周
敷地境界
隔離シート内
敷地境界の測定
セキュリティゾーン
負圧除じん装置の排出口
●飛散状況チェック
●作業環境確認
●シート撤去前測定
●集中監視でリアルタイムに
モニタリング
●出入口からの漏えいチェック
●内部の清浄状態チェック
●負圧除じん装置の運転状態
FS-1型
F-1K型
F-1K型
FS-1型
F-1K型
FS-1型
敷地境界
管理者
隔離シート内
ファイバーモニター F-1K型
リアルタイムモニタリング
ファイバーサーベイメーター FS-1型
※F-1K型およびFS-1型は繊維状粒子相対濃度測定器であり、測定結果は公定法としては取り扱われません。
※F-1K型およびFS-1型でアスベストの同定はできません。
※アスベスト固化等の薬剤の散布中は使用できません。また、散布後は1時間以上経過してからご使用ください。
F-1K型、FS-1型の校正の必要性(精度を維持するために)
測定結果の精度を確保するために本測定器は校正が必要です。本測定器は、アスベ
スト標準試料を用いた校正装置を基準器とし、併行測定をおこない、規定値に校正し
て出荷しています。
本測定器は使用過程において検出器内部の汚れ、電気的、機械的変動および保守管理
の状況等により、測定感度が変化することがあるため、精度維持には日常の保守管理
と合わせて、年 1 回の定期校正が必要です。
※当社では、
「製造等の禁止(石綿等)」の使用許可を得て(労働安全衛生法)
、アスベ
スト標準試料による基準器の精度管理を実施しています。
当社校正設備
仕
型
式
光
源
測
定
範
囲
吸
引
流
量
表
表
示
示
内
出
F-1K
器
0.0 ~ 1000 f/L
2L/min
LCD(タッチパネル)
●カウント数(Count)
●繊維状粒子濃度換算値(f/L)
●吸引流量
0 ~ 150 f/L
0.5L/min
グラフィック LCD
●カウント数(Count)
●繊維状粒子濃度換算値(f/L)
●設定測定時間(0 時間 00 分~ 9 時間 59 分)
●測定残時間(0 時間 00 分~ 9 時間 59 分)
容
●時間(現在時刻、設定・経過・残時間)
●各種異常表示(レーザー出力、バッテリー等)
●バッテリー容量
● USB ● RS-232C ※
●電圧出力(0 ~ 150f/L:0 ~ 1V)
●プリンタ
●アラーム(1カウントごとにブザー音を鳴らす)
●アラーム(オープンコレクター)
ダウンタイマー、マニュアル
測 定 モ ー ド
ロギング
源
充電池動作時間
使
用
環
境
寸法(突起物を除く)
質
付
量
属
品
品 目 コ ー ド
価
格
FS-1
半導体レーザー
力
電
¥
様
−
AC100V(AC アダプタ)とニッケル水素蓄電池の併用
約 4 時間 連続動作(25°
約 8 時間 連続動作(25°
C)
C)
0 ~ 40°
C 5 ~ 90%rh(但し、結露がないこと)
約 380(W)× 230(D)× 240(H)mm
210(W)× 100(D)× 180(H)mm
約 5.2kg
約 2.6kg
AC アダプタ、ハードケース、ゼロエアフィルター、
保管用透明袋 各 1
AC アダプタ、ハードケース、ゼロエアフィルター、
シリコンチューブ(φ 6 ×φ 3mm、長さ 200mm)
、
保管用透明袋、肩掛けベルト 各 1
080000-1000
2,480,000
080000-200
980,000
※パソコン通信の場合は、ホームペ−ジからドライバのインストールが必要です。
◇ F-1K型は解体現場等において、従来のF-1型をさらに現場に適した測定ができるよう一部改良した製品です。
スペアパーツ・オプション
形
状
品 名 ・ 規 格
品 目 コ ー ド
アスベストサンプリングホルダー
ディスポーザブル 50コ入り
¥
080 1 40-61
12,000
品 目 コ ー ド
品
価
格
080000- 1004
- 1007
09 1600-000414
080200-06 1
080000-45 16
G61860-000419
080000-2003
-202
-203
080 160-3
バッテリーユニット
NH-1 型
バッテリーユニット装着時
080000-1001
98,000
名
・ 規
格
吸気アダプタ
ゼロエアフィルター
感熱紙タイプ
コネクター付
プリンタ
DPU-414 型
接続ケーブル DPU-414 用
AC アダプタ RC45-16B 型
プリンタ用紙 DPU411 用 10 ヶ入
ソフトケース
ゼロエアフィルター
コネクター付
F-1K
FS-1
○
○
○
○
○
○
○
○
○
肩掛けベルト
○
三脚
○
3 段式
価
格
¥
8,000
8,000
49,000
12,000
12,000
12,000
20,000
6,000
5,000
8,000
●このカタログに記載の価格は 2014 年 4 月現在のものです。●製品改良のため、仕様および外観が予告なく変更されることがありますので、ご了承ください。●カタログと実際の製品
の色とは、印刷のため多少異なる場合があります。●本カタログに記載の価格には消費税は含まれておりません。●製品をご使用の前に、必ず取扱説明書をお読みください。
製品のご用命は
このパンフレットは環境対応型
「水なし印刷」で印刷しています。
No.140401L602
