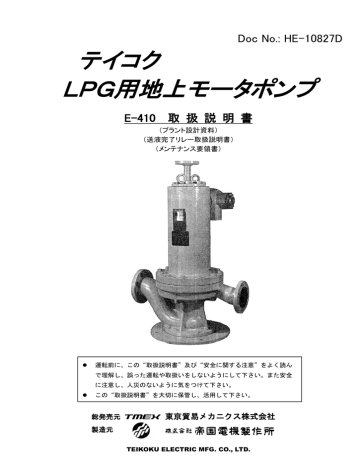

Doc No.: HE-10827D

テイコク

LPG用地上モータポンプ

E-410 取 扱 説 明 書

(プラント設計資料)

(送液完了リレー取扱説明書)

(メンテナンス要領書)

 運転前に、この“取扱説明書”及び“安全に関する注意”をよく読ん

で理解し、誤った運転や取扱いをしないようにして下さい。また安全

に注意し、人災のないように気をつけて下さい。

 この“取扱説明書”を大切に保管し、活用して下さい。

東京貿易メカニクス株式会社

総発売元

製造元

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(2/27)

TEIKOKU ELECTRIC MFG. CO., LTD.

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(3/27)

HE-10827D(4/27)

● TRGメータ指示値が運転初期値+0.3 以上で運転を続けると、ステータキャンが破損

する恐れがあります。

● 緑、黄、赤の区分を目安とし、運転初期値+0.3 を管理基準とし、これ以上数値が増加

すれば運転を止め点検整備を行って下さい。

● TRGについては取扱説明書を御参照下さい。

※運転初期値は、試運転時の値として下さい。

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(5/27)

目次

*.安全に関する注意

1.まえがき ...................................................................... 7 頁

2.定格、仕様 .................................................................... 7 頁

表1 モータ仕様 ........................................................... 7 頁

表2 ポンプ仕様(比重 0.53) ............................................... 7 頁

3.構造 .......................................................................... 8 頁

4.据付 .......................................................................... 8 頁

4-1 据付前の取扱 ........................................................... 8 頁

4-2 据付 ................................................................... 8 頁

4-3 配管 ................................................................... 8 頁

図1 構造断面図 ........................................................... 9 頁

図2 配管図 .............................................................. 10 頁

4-3-1 吸込配管 ...................................................... 10 頁

4-3-2 リバース配管 .................................................. 10 頁

4-3-3 バイパス配管 .................................................. 11 頁

4-3-4 その他配管上の注意事項 ........................................ 11 頁

4-4 電気配線 .............................................................. 11 頁

図3 端子箱ASSY(24) .................................................. 12 頁

4-4-1 送液完了リレー ................................................ 12 頁

4-4-2 過電流リレー .................................................. 12 頁

5.運転 ......................................................................... 13 頁

5-1 運転準備 .............................................................. 13 頁

5-2 試運転起動 ............................................................ 13 頁

5-3 リバース流量およびバイパス流量の設定 .................................. 13 頁

表3 設定値および特性値 .................................................. 14 頁

5-4 試運転 ................................................................ 14 頁

5-5 運 転 ................................................................ 14 頁

6.保守 ......................................................................... 15 頁

6-1 分解 .................................................................. 15 頁

表4 モータ部分重量(ケーシング(01)、ベース(40)を除いた重量) ............ 15 頁

6-2 点検 .................................................................. 16 頁

図4 端子台(25)裏側詳細図 ................................................ 16 頁

表5 標準抵抗値(at20℃) .................................................. 17 頁

表6 ベアリング(15A)(15B)摩耗限界値 ...................................... 17 頁

表7 製作寸法(ベアリング(15A)(15B)シャフトスリーブ(17)スラストカラー(18)) 18 頁

6-3 組立 .................................................................. 18 頁

表8 ロータASSY(19)軸方向隙間g

1

およびインペラ(02)軸方向隙間g

2

....... 18 頁

図5 インペラ(02)軸方向隙間g

2

............................................ 19 頁

6-4 故障とその原因対策 .................................................... 19 頁

表9 LPG地上モータポンプの故障とその原因対策一覧表 .................... 20 頁

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(6/27)

7.NPSHの検討 ............................................................... 21 頁

7-1 NPSHについて ...................................................... 21 頁

図6 配管図 .............................................................. 22 頁

図7 NPSH関係図 ...................................................... 22 頁

7-2 NPSH検討例 ........................................................ 23 頁

7-3 NPSH検討計算シート ................................................ 24 頁

表10 相当直管長さ ...................................................... 25 頁

図8 配管100m当りの管路損失 .......................................... 26 頁

8.TRG (テイコク・ロータリ・ガーディアン) .................................. 27 頁

8-1 原理 .................................................................. 27 頁

8-2 機能 .................................................................. 27 頁

8-3 指示値と管理基準 ...................................................... 27 頁

テイコクキャンドモータポンプ 送液完了リレー取扱説明書 HE-10632G 添付

テイコクLPG用地上モータポンプ 分解点検修理報告書 Y-2206 添付

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(7/27)

1.まえがき

ポンプの取扱いに際しては、下記の事項を厳守して下さい。

(1) 運転開始時(試運転時)にTRGメータの初期値確認および記録を実施して下さい。

(2) 空運転しないで下さい。

(3) 装置内の固形異物は、充分に取除いて下さい。

(4) 締切運転を続けないで下さい。

(5) 逆回転のままで運転を続けないで下さい。

(6) キャビテーションを起こしたまま運転しないで下さい。

(7) 運転音、振動に異常を感じたら、すみやかに原因を調査し対策して下さい。

(8) TRGの指示が運転初期値+0.3 以上になった場合、運転を続けないで下さい。

(9) 保護装置が働いた場合、原因を調査し対策が完了するまでは再運転しないで下さい。

(10)ご要求仕様と異なった条件で運転しないで下さい。

2.定格、仕様

標準仕様は表1、2の通りですが、特別にご要求がある場合は、貴社仕様を優先させて製作してい

ますので、ネームプレートならびにポンプに添付している試験成績表を見て確認して下さい。

表1 モータ仕様

周波数

(Hz)

モータ

枠 番

極数

モ ー タ

定格出力

(kW)

定格電圧

(V)

定格電流

(A)

皮相入力

(KVA)

起動電流

(A)

起動入力

(KVA)

50 416 2

7.5

11

7.5

60 416 2

11

表2 ポンプ仕様(比重 0.53)

周波数

(Hz)

50

60

吐出量

(ℓ/min)

300

400

300

400

全揚程

(m)

85

85

85

85

モ ー タ

定格出力

(kW)

7.5

11

7.5

11

200

200

220

220

34

46

32

42

11.8

15.9

12.2

16.0 d2G3 d2G3 d2G3 d2G3

212

212

202

202

ポ ン プ 形 式 防爆構造

E-416F2M-0608U1-F

E-416F2M-0608U1-F

E-416F2M-0608U1-E

E-416F2M-0608U1-E

73.4

73.4

77.0

77.0

検 定

合格番号

第 T3969 号

第 T3969 号

第 T3969 号

第 T3969 号

耐熱クラス

F

F

F

F

重量

(kg)

215

215

215

215

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(8/27)

3.構造

このポンプの構造断面図を図 1(P9)に示します。

図に示しますようにモータ(かご形誘導電動機)は、ポンプと一体に構成されており、そのステ

ータASSY(……組立の意、以下同じ)(20)の内面およびロータASSY(19)の外面は、非磁性

の金属薄板であるステータキャン(22)およびロータキャン(21)を、また、それぞれの側面は、耐蝕

性金属厚板を用いて完全に溶接密封し、取扱液がステータASSY(20)およびロータASSY(19)

内に浸入しないように隔離しています。

ポンプ取扱液の一部(循環液)は、インペラ(02)出口の高圧部からFBハウジング(32)の小孔を

通り→ステータキャン(22)とロータキャン(21)の隙間→リヤ側のベアリング(15B)とシャフトスリ

ーブ (17)の隙間→RBハウジング(14)→サクションタンクへ戻します。一方FBハウジング(32)

の小孔を通ってきた循環液の一部は、フロント側のベアリング(15A)とシャフトスリーブ(17)の隙間

→FBハウジング(32)とインペラ(02)のボス部で構成するオリフィス→インペラ(02)の入口低圧部

へ戻る流れがあります。この循環液は、ベアリング(15A)、(15B)の潤滑、冷却およびモータの冷却

を行う非常に大切な働きをします。従って、この循環液にスラリーがあったり、液量が不足したり

すると故障の原因になります。

液中で回転するロータASSY(19)は、上下2個のベアリング(15A)、(15B)で支持されたシャフ

ト(16)と一体となっており、シャフト(16)の先端にインペラ(02)、インデューサ(04)を装着した軸

封部のないキャンドモータポンプとなっています。また、ポンプのインペラ(02)、インデューサ(04)

に発生する軸推力は、上下のスラストカラー(18)で受ける構造となっています。

4.据付

4-1 据付前の取扱

(1) 荷受運搬に関しては、手荒な取扱いは避けて下さい。

(2) 保管する場合は、梱包を解かずに保管して下さい。

(3) ポンプの仕様が合っているかネームプレートならびにポンプに添付している試験成績表を見て

確認して下さい。

4-2 据付

予め埋込まれている基礎ボルトで、ベース(40)を基礎に取付けます。

尚、NPSHavaを大きくするため、ポンプはできるだけ低い位置へ据付けて下さい。

4-3 配管

(1) 配管および配管付属品の異物を充分に取除いて下さい。

(2) よく清掃したガスケットを挿入し、フランジを締付けます。

(3) ポンプの基本配管は、図2(P10)のように行ないます。

TEIKOKU ELECTRIC MFG. CO., LTD.

図1 構造断面図

HE-10827D(9/27)

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(10/27)

図2 配管図

4-3-1 吸込配管

(1) ポンプにキャビテーションを生じないよう、NPSHava≧1.3×NPSHreqとなる

ような吸込配管にして下さい。

このNPSHにつきましては、必ず第7項(P21)「NPSHの検討」を参照の上、十分検討

して下さい。

(2) 尚各ポンプのNPSHreqの値は表3(P14)を参照して下さい。

(3) 吐出量の調整を主目的とするバルブ、オリフィス等は、吸込配管に設けないで下さい。

(4) 吸込配管は、できるだけ曲りを少なくして下さい。

(5) 吸込配管は、喰い違い、突起等を生じないようにして下さい。

(6) 吸込配管に使用するバルブは、抵抗の小さいボールバルブにして下さい。

吸込配管の水平配管部分は、タンク側からポンプ吸込まで若干の下り勾配にして下さい。

勾配は1/50以上とし、吸込配管の状況および運転状況により決定して下さい。

これはポンプ停止中、吸込配管に発生するガスがタンクに抜けるようにし、ポンプ起動時にガ

スかみをなくすためです。

(7) 吸込配管に直射日光が当る場合、必要に応じて日除けの覆いを設けて下さい。

(8) キャビテーションを生じたり、ガスかみとなったりすると正常な全揚程、吐出量が得られない

ばかりでなく、ベアリングの潤滑不良や、ベアリングにかかる荷重のバランスが不良となり、

そのまま長時間運転すると、ベアリングが異常摩耗します。

4-3-2 リバース配管

(1) リバース配管は、ベアリングの潤滑、冷却およびモータの冷却を行った循環液を、タンクのベ

ーパーゾーンに戻すための配管です。

(2) リバース配管は、ポンプ停止中、ポンプおよびモータ部分に発生するガスが、タンクに抜ける

ような配管にして下さい。

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(11/27)

(3) 水平配管部分は、できるだけ少なくし、タンクに向って上り勾配(1/50以上)にして下さい。

(4) 立ち下がり配管は、行わないで下さい。

液だまりを生じ、ポンプ停止中、ポンプおよびモータ部分に発生したガスが抜けず、再起動に

際し空運転となり、ベアリングの異常摩耗の原因となります。

(5) リバース配管は、できるだけ曲りを少なくして下さい。

(6) リバース配管には、フローサイトと流量調整用バルブを設け、表3(P14)に示された各々

の規定のリバース流量に調整して下さい。リバース流量が少なすぎる場合、モータ部分で液が

ガス化し、ベアリングの潤滑不良やベアリンクにかかる荷重のバランス不良となり、ベアリン

グの異常摩耗の原因となります。また逆にリバース流量が大きすぎる場合も、ベアリングにか

かる荷重のバランス不良となり、ベアリングの早期摩耗の原因となります。

(7) リバース配管に使用するバルブは、ガス抜けの良好なボールバルブにして下さい。

(8) リバース配管の全揚程が30m以下となるような配管として下さい。

リバース配管の全揚程が30mを超えると、規定のリバース流量に調整できなくなる場合があ

ります。

4-3-3 バイパス配管

(1) バイパス配管は、ポンプが締切運転された場合、ポンプ内の液温上昇をおさえ、ガス化を防ぐ

ためのポンプ液をタンクへ戻す配管です。

特性曲線からもわかるように、うず巻ポンプですから、締切運転でも異常な圧力上昇はせず、

また動力も小さくなるため、従来の容積式ポンプが必要とした、安全弁としてのリリーフ弁お

よびその配管は不要です。

(2) バイパス配管は、吐出バルブ手前から分岐させてタンクに戻してください。また停止中に吐出

配管に発生するガスが、タンクに抜けるような配管にして下さい。

(3) バイパス配管には、流量調整用バルブを設け、表3(P14)に示された各々の規定バイパス

流量に調整して下さい。

4-4 電気配線

(1) 端子箱ASSY(24)を図3に示します。

(2) 端子台(25)の端子記号は、次のようになっています。

動力端子 U V W

TRG端子 G1 G2

4-3-4 その他配管上の注意事項

(1) タンク液中に気泡が含まれることのないよう配慮して下さい。

(2) タンク液高さは、ポンプにキャビテーションを生じないよう、十分な高さにして下さい。

(3) 渦、流れの乱れ等を生じる場合には、適切な整流板を設けて下さい。

(3) 電源のR、S、TをR-U、S-V、T-Wに接続すると正規の回転方向(上から見て時計方

向)になります。結線は圧着端子を使用し、確実に行って下さい。

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(12/27)

(4) TRG端子G1、G2はTRGメータ(28)に結線してありますから、配線は不要です。

(5) 空端子1、2は使用しないで下さい。

(オプションにて、サーモスタットを組み込む場合の端子です。このサーモスタットは正常運

転で閉じたb接点、つまりモータ内温度が異常に上昇した時に開く接点です。)

図3 端子箱ASSY(24)

G

4-4-1 送液完了リレー

(1) 付随している送液完了リレーを、添付の取扱説明書HE-10632Gにより配線し、取付け

て下さい。

この送液完了リレーは送液が完了した場合等で空運転になった時、運転電流が減少することを

検知し、ポンプを停止させるものです。

このポンプは空運転した場合、ベアリングの異常摩耗の原因となりますから、この送液完了リ

レーを取付け空運転されることを防止します。

(2) 表3(P14)に示された各々の送液完了リレー設定値に調整して下さい。

4-4-2 過電流リレー

過電流リレーは付属していませんが市販されているものを取付ける場合、次の点に注意して下さい。

(1) キャンドモータの公称出力に対する定格電流値は、一般汎用モータの同出力の定格電流値に比

べやや大きな値です。従って過電流リレーの選定は、表1(P7)の定格電流値を基準にして

下さい。

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(13/27)

5.運転

5-1 運転準備

試運転起動の前に次の準備をして下さい。

(1) タンク内の液が十分にあるか確認して下さい。

(2) 吸込配管のタンク元弁、緊急遮断弁、ポンプ吸込弁を全開にして下さい。

(3) リバース配管のタンク元弁、流量調整弁を全開にして下さい。

(4) バイパス配管のタンク元弁は全開とし、流量調整弁は一度全開にし配管内のガスをタンクに抜

き、その後微開の状態に戻します。

(5) 吐出配管のポンプ吐出バルブは一度全開とし、その後再び全閉にして下さい。

5-2 試運転起動

電源スイッチを入れて起動し、次の値を測定した後、スイッチを切りポンプを一旦停止して下さい。

そして測定した値によりポンプが正常に運転されるかどうかチェックします。

尚、吐出圧力が上がらなかったり、大きく変動する場合は、ガス抜が不十分ですからポンプを一旦

停止し、ガス抜の処置をした後再起動して下さい。

(1) 吐出圧力、吸込圧力

(a)差圧=吐出圧力-吸込圧力=約 0.45~0.48MPa 正常運転です。

(b)差圧が正常運転時に比べて小さい。

(2) TRG指示値

(a)赤(振切れている) 逆回転です。

動力端子UVWのうち2線を入換えて下さい。

(b)緑(0.3 以下) 正常運転です。

TRG指示値の詳細については、第8項(P27)を参考にして下さい。

(3) 電圧、電流

電圧は表1(P7)の定格電圧通りかどうか。また電流値に異常がないか、表3(P14)の

締切電流値を参考にチェックして下さい。

(4) 運転音、振動

異物かみ込み等による異常音、異常振動はないかチェックして下さい。

5-3 リバース流量およびバイパス流量の設定

ポンプが正常に運転されることを確認した後、再度ポンプを起動し次の要領にて、リバース流量お

よびバイパス流量を設定して下さい。

(1) リバース流量の設定

バイパス配管の流量調整弁を全閉にした状態で、フローサイトを見ながらリバース流量調整弁

により表3(P14)のリバース流量に設定して下さい。

そしてこの時の電流値を読みます。

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(14/27)

(2) バイパス流量の設定

バイパス流量調整弁を徐々に開けて、表3(P14)のバイパス流量増加電流値だけ、電流を

増加させると規定のバイパス流量に設定されます。

(3) リバース流量およびバイパス流量の設定が完了しましたら、それぞれの流量調整弁にペイント

って変えないよう注意して下さい。

表3 設定値および特性値

形式

モ ー タ

定格出力

(kW)

NPS

H req

(m)

送液完了

リ レ ー

設定電流

(A)

参 考

締切電流

(A)

リバース

流 量

(ℓ/min)

リバース

揚 程

(m)

バイパス

流 量

(ℓ/min)

バイパス

流 量

増加電流

(A)

E-416F2M-0608U1-F

E-416F2M-0608U1-F

E-416F2M-0608U1-E

7.5

11

7.5

0.7

0.8

0.7

20

20

18

26.0

26.0

26.0

60

60

60

30

30

30

60

60

60

1.2

1.2

1.2

E-416F2M-0608U1-E 11 0.8 18 26.0

60 30 60

5-4 試運転

リバース流量およびバイパス流量の設定が完了しますと、試運転に入ることができます。

吐出バルブを全開にして下さい。そして所定の流量を流し次のチェックをして下さい。

(1) 吸込圧力、吐出圧力は大きく変動していませんか。

(2) 差圧=吐出圧力-吸込圧力=約 0.45~0.48MPaがでていますか。

(3) TRG指示値は、緑(0.3 以下)ですか。

(4) 電圧は、表1(P7)の定格電圧通りですか。

(5) 電流は、表1(P7)の定格電流より小さい値ですか。

1.2

(6) 異常音、異常振動はありませんか。

以上について異常がなければ、そのまま運転を続けて下さい。

もし異常があれば直ちにポンプを停止して下さい。そして表9ポンプの故障とその原因一覧表

(P20)を参考にし、原因を探求し対策して下さい。

5-5 運 転

(1) このモータポンプは滑りベアリングであり、ポンプ液であるLPGにより自己潤滑されていま

す。ポンプとしては運転停止後直ちに再起動運転も可能ですが、短時間の断続運転をくり返し

続けると、ベアリングの寿命が短くなります。

これは停止時、モータの残熱によりモータ部分の液がガス化し、再起動のとき一時的にベアリ

ングがドライ運転になるためです。

オートガススタンドのタクシー充てんに使用されるような場合は、始業時に起動し終業時に止

めて連続運転して下さい。また、ボンベ充てん等においても 10 分や 20 分の手待時間の場合は

停止せずに連続して運転して下さい。

リバース流量、バイパス流量がありますから、充てんしない状態でポンプを運転していても支

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(15/27)

障はありません。しかし省エネルギーの点からは、あまり長時間充てんしないときは止めてい

ただいて結構です。

要するに、極端な断続運転をしないでいただきたいということです。

(2) 従来の容積式ポンプ(ベーンポンプ、ギヤポンプ)の特性と著しく異なっています。

このポンプはうず巻ポンプですから特性曲線からもわかるように、揚程曲線は締切流量から定

格流量までほぼフラットなカーブです。また、締切流量において動力(電流)は小さく定格流

量で定格動力(電流)になります。

従って締切運転でも異常な圧力上昇はせず動力も小さくなるため、従来の容積式ポンプが必要

とした安全弁としてのリリーフ弁は不要です。

(3) 日々の運転に際し、次の値を記録しておき異常の早期発見に役立てて下さい。

もし異常があれば直ちにポンプを停止して下さい。そして、表9ポンプの故障とその原因一覧

表(P20)を参考に原因を探求し、対策して下さい。

(a)吸込圧力、吐出圧力、差圧

(b)TRG指示値

(c)電圧、電流

(d)異常音、異常振動の有無

6.保守

6-1 分解

ポンプの取りはずし、分解は次の順序要領で行って下さい。

(1) 端子箱ASSY(24)の端子蓋(27)をあけて、動力端子UVWの配線をはずして下さい。

再結線のとき同じになるよう各線にUVW等のマークをしておいて下さい。

(2) 吐出、吸込、リバース、バイパス各配管のバルブを全部閉じて下さい。

(3) ポンプ内の液を排出して下さい。

(4) リバース配管をはずして下さい。リバースフランジとフローサイトの所ではずします。

(5) ボルト(46D)をはずし、モータ部分(本体)を持上げてケーシング(01)からはずして下さい。

インデューサ(04)とのクリアランスが小さいので真上に持上げてはずして下さい。

そして、作業しやすい場所に、横にして置いて下さい。

表4 モータ部分重量(ケーシング(01)、ベース(40)を除いた重量)

形式

重量

(kg)

形式

重量

(kg)

E-416F2M-0608U1-F 143 E-416F2M-0608U1-E 143

(6) ロックワッシャ(57A)を伸ばしボルト(46A)をはずすと、インデューサ(04)とインペラ(02)を抜

きとることができます。このとき小物部品を紛失しないよう大切に保管して下さい。

特に調整座(56A)はそっくり束ねて保管します。

(7) ボルト(46C)を抜き、FBハウジング(32)を取りはずします。

ベアリング(15A)も一緒に抜けますので、シャフト(16)で痛めぬよう注意して下さい。そのため

にFBハウジング(32)のジャッキ穴を使ってゆっくり抜いて下さい。

(8) ロータASSY(19)を抜き出します。

抜き出す時や保管中にロータキャン(21)に傷をつけぬよう注意してください。また、RBハウ

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(16/27)

ジング(14)のベアリング(15A)をシャフト(16)で痛めぬよう注意して下さい。

(9) ボルト(46F)をはずし、RBハウジング(14)をはずします。

(10) 通常の分解はここまでで十分です。

ベアリング(15A)(15B)、シャフトスリーブ(17)、スラストカラー(18)等は長時間運転していま

すと、種々の理由により抜き取りにくくなっていますから無理に抜きとらないで点検します。

特に必要が生じた場合に抜きとって下さい。

(11) ベアリング(15A)(15B)をFBハウジング(32)、RBハウジング(14)より抜きとります。

止めねじ(48)をゆるめ抜きとるわけですが、座板(55B)もはずれますからなくさないよう注意し

て下さい。

抜けにくい場合、FBハウジング(32)、RBハウジング(14)の熱膨張率がベアリングのそれよ

り大きいことを利用し、スチーム、熱湯等にて加熱して抜いて下さい。

(12) シャフトスリーブ(17)、スラストカラー(18)をシャフト(16)より抜きます。

リヤ側のシャフトスリーブ(17)、スラストカラー(18)は、ロックワッシャ(57B)を伸ばしボルト

(46E)をゆるめると抜きとれますが、このボルト(46E)は左ねじをなっていますから間違えない

ように注意して下さい。

6-2 点検

各主要部品については、次の要領にて点検して下さい。

添付の分解点検修理報告書Y-2206 に点検結果を記入し次回の点検に役立てて下さい。

(1) ステータASSY(20)絶縁抵抗

(a)動力端子UVWとアース端子E(52)の間の絶縁抵抗を測定して下さい。

2MΩ以上 正常です。

2MΩ以下 不良です。次の(b)の処置、対策をして下さい。

(b)TRGメータ(28)のリード線を端子台(25)G1、G2端子からはずし、そのリード線とアー

ス端子E(52)の間の絶縁抵抗を測定して下さい。

2MΩ以上 TRGメータ(28)は正常です。次の(c)の処置、対策をして下さい。

2MΩ以下 TRGメータ(28)が不良です。良品と交換して下さい。

(TRGメータ(28)裏側G1(+)、G2(-)端子部が汚れている場合は、清掃

(c)端子箱(26)をとりはずし、端子台(25)裏側の各端子からリード線およびモールド回路をは

ずして下さい。

主巻線のリード線UVWとモータフレームの間の絶縁抵抗を測定して下さい。

2MΩ以上 正常です。次の(d)の処置、対策をして下さい。

2MΩ以下 不良です。主巻線、TRG巻線いずれかが不良の場合でも弊社へ返送し、修理

して下さい。

図4 端子台(25)裏側詳細図

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(17/27)

(d)端子台(25)各端子UVW G1G2と端子台(25)フランジの間の絶縁抵抗を測定して下

さい。

2MΩ以上 正常です。

2MΩ以下 端子台(25)が不良です。良品と交換して下さい。

(端子台(25)表面が汚れている場合は、清掃して再度測定して下さい。)

(2) ステータASSY(20)主巻線相間抵抗

動力端子U-V、V-W、W-U間の抵抗を測定して下さい。また周囲温度も測定して下さい。

(a)20℃換算抵抗値を求め、表5標準抵抗値の範囲内にあることを確認して下さい。

20

=255R/(235+t) R

20

:20℃換算抵抗値 Ω

(b)各相間の測定抵抗値の差が 5%以内にあることを確認して下さい。

表5 標準抵抗値(at20℃)

R :測定抵抗値 Ω t :周囲温度 ℃

モータ枠番 主巻線(Ω)

E-416 0.162~0.180

(3) ロータキャン(21)、ステータキャン(22)

接触傷や脹れはないか。腐食はないかチェックしてください。

(4) シャフト(16)

接触傷や腐食はないか。キー溝は変形していないかチェックして下さい。

軸先端における振れは 5/100mm 以内にあることを確認して下さい。

(5) ケーシング(01)、インペラ(02)、インデューサ(04)、RBハウジング(14)、FBハウジング(32)

接触傷や腐食はないかチェックして下さい。

(6) ベアリング(15A)(15B)

摺動表面の状態はどうか。異物のかみ込み、焼付、割れ等はないかチェックして下さい。

寸法測定をし、表6ベアリング(15A)(15B)摩耗限界値により再使用の可否を検討して下さい。

(7) シャフトスリーブ(17)、スラストカラー(18)

摺動表面の状態はどうか。腐食、焼付、クラック等はないかチェックして下さい。

表6 ベアリング(15A)(15B)摩耗限界値

モータ枠番 φD

1

-φD

4

(mm) L

1

(mm)

E-416 0.4 69.2

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(18/27)

表7 製作寸法(ベアリング(15A)(15B) シャフトスリーブ(17) スラストカラー(18))

ベアリング(15A)(15B) シャフトスリーブ(17) スラストカラー(18)

ベアリング

(15A)(15B)

E-416

下(フロント) たて溝なし

上(リヤー) たて溝付

1

70

(mm)

0.2

φ

1

(mm)

38

0

0.03

φ

2

(mm)

70

0

0.04

2

(mm) D

3

(mm) D

4

(mm)

シャフトスリーブ

(17)

E-416

下(フロント)

上(リヤー)

上下共通

76

0.2

φ 28

0

0.03

φ 38

0.10

0.13

スラストカラー

(18)

E-416

下(フロント)

上(リヤー)

上下共通

1

(mm) D

5

(mm) D

6

(mm)

10

0.2

φ 28

0

0.06

φ 73

0.5

6-3 組立

各部品を洗浄、乾燥し、分解作業の逆に組立を行えばよいのですが、組立時、特に注意する事柄を

以下に記します。

(1) シャフト(16)にリヤ側のシャフトスリーブ(17)、スラストカラー(18)を取付けた後は、必ずロ

ックワッシャ(57B)を折曲げロックして下さい。尚、スラストカラー(18)は内径の面取りが小さ

い面が溶射面ですから(表7参照)この溶射面がベアリング(15B)と摺動するように取付けて下

さい。また、廻止めのためのキー(58B)にシャフトスリーブ(17)の切欠部が正しく合っているか

どうか必ず確認して下さい。

(2) ベアリング(15A)(15B)をRBハウジング(14)、FBハウジング(32)に取付けるときは、ベアリ

ング(15A)(15B)の外周切欠部に座板(55B)を入れてからRBハウジング(14)、FBハウジング

(32)に挿入します。そして、座板(55B)に止めねじ(48)を当てて、ベアリング(15A)(15B)が動か

ないよう固く締付けてください。尚、V溝のある面がスラストカラー(18)を摺動するように取

付けて下さい。

(3) ロータASSY(19)の軸方向隙間g

1

を表8の範囲になるよう調整座(56B)で調整して下さい。

(4) インペラ(02)の軸方向隙間g

2

を図5(19)のように引張った状態で、表8の範囲になるよう調

整座(56A)で調整して下さい。

表8 ロータASSY(19)軸方向隙間g

1

およびインペラ(02)軸方向隙間g

2

モータ枠番

ロータASSY(19)g

1

軸方向隙間 (mm)

インペラ区分

インペラ(02)g

2

軸方向隙間(mm)

E-416 0.9~2.5 U 4.9~5.1

(5) シャフト(16)にインペラ(02)及びインデューサ(04)を取付けた後は、必ずロックワッシャ(57A)

を曲げロックして下さい。尚、スラストカラー(18)は内径の面取りが小さい面が溶射面ですか

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(19/27)

ら(表7、P18参照)この溶射面がベアリング(15A)と摺動するように取付けて下さい。また、

廻止めキー(58B)にシャフトスリーブ(17)の切欠部、およびキー(58A)にインデューサ(04)の切

欠部が正しく合っているかどうか必ず確認して下さい。

(6) 0リング(67)、ロックワッシャ(57A)(57B)は原則として分解毎に新しいものと交換して下さい。

(7) ガスケット類の当り面は、有害な傷がないか確かめ、清掃して組み立てて下さい。

図5 インペラ(02)軸方向隙間g

2

6-4 故障とその原因対策

表9(P20)にLPG用地上モータポンプの故障とその原因対策一覧表を示します。

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(20/27)

て き た

て き た

て い る

〇 〇 〇 〇 〇

〇 〇 〇 〇 〇

〇 〇 〇 〇 〇 〇

〇 〇 〇 〇 〇 〇

〇 〇

〇 〇 〇 〇 〇 〇 〇

〇 〇 〇 〇 〇 〇 〇 〇

〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇

〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇

〇 〇 〇 〇 〇 〇 〇

〇 〇 〇 〇 〇 〇

〇 〇 〇 〇 〇 〇 〇 〇 〇

〇 〇 〇 〇

〇 〇

〇 〇 〇

〇 〇 〇 〇 〇 〇

〇 〇 〇 〇

タ ポ ン プ

TEIKOKU ELECTRIC MFG. CO., LTD.

使 用 条 件

HE-10827D(21/27)

7.NPSHの検討

7-1 NPSHについて

タンク液面の押込み高さが十分にない、吸込配管の圧力損失が大きい等の理由により、ポン

プ内の最低圧力部がポンプ液の飽和蒸気圧より低くなると、ガス化し気泡が発生します。これ

がキャビテーションであり、発生の初期には性能がわずかに低下する程度ですが、さらに進む

と、はげしい音、振動をともないついには揚液不能になります。

キャンドモータポンプの場合には、ベアリングの潤滑をポンプ液の一部で行っていますから、

キャビテーション発生のまま運転しているとベアリングの潤滑不良や、ベアリングにかかる荷

重のバランスが不良となり、ベアリングが異常摩耗します。

ポンプがキャビテーションを発生しないで正常に運転するために、プラント設計時、必ずN

PSHの検討をして次式を満足するようにして下さい。

NPSHava≧1.3×NPSHreq

(1) NPSHreq(必要NPSH)

ポンプが持っている固有の値であり回転数、吐出量により変化します。

この値はポンプ入口からポンプ内の最低圧力部までの圧力低下量を圧力水頭であらわしたもの

です。

(2) NPSHava(有効NPSH)

プラントのポンプ吸込配管により決まる値であり、吸込液面の高さ、吐出量、ポンプ液の飽和

蒸気圧力により変化します。

この値は、ポンプ入口圧がその液の飽和蒸気圧力よりどれだけ高いかを圧力水頭であらわした

ものです。

これを式で表わすと次のようになります。

NPSHava

Pa

10

ρ g

6

Hs

 hl

Pvp

10

6

ρ g

(m) g

:測定場所での自由落下の加速度で、9.80m/s 2 とする。

吸上げの場合(-)押込みの場合(+) hl

:吸込配管の管路損失水頭(m)

ポンプ液がLPG(常温)の場合には、Pa=Pvp となり次式のようになります。

NPSHava=Hs-hl (m)

この場合の装置およびNPSHの関係を図6、図7(P22)に示します。

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(22/27)

図6 配管図

図7 NPSH関係図

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(23/27)

7-2 NPSH検討例

図6配管図におけるNPSH検討例を示します。

(1) 相当直管長さ L

吸込配管の相当直管長さLを表10(P25)を用い算出します。

1.タンク取入口(角端) 2.0

2.タンク元弁(グローブ)28.6

3.緊急遮断弁(ボール) 0.3

4.90° ロングエルボ 1.0

5.ポンプ元弁(ボール) 0.3

6.Y型ストレーナ 6.1

7.配管全長 7.5

合計

L

3B

=45.8(m)

(2) 吸込流量 Q

吸込流量=吐出量(バイパス流量を含む)+リバース流量

=Q+qr=300+60=360 (ℓ/min)

(3) 配管100m 当りの管路損失 ΔH

図9(P24)により、吸込流量 360(ℓ/min)における

す。

(4) 吸込配管の管路損失水頭 hl hl=

L

3B

×

ΔH /100

=45.8×2.2/100 = 1.01 (m)

(5) 吸込液面高さ Hs

吸込液面高さ=ポンプ基準面よりタンク低部までの高さ+タンク内最低液面高さ

=H

+H

=1.7+0.22=1.92 (m)

(6) NPSHava=H

-hl=1.92-1.01=0.91 (m)

(7) 1.3×NPSHreq=1.3×0.7=0.91 (m)

(8) NPSHava≧1.3×NPSHreqを満足しています。

以上の検討結果より、タンク内液面高さが 22cm 以上であれば、キャビテーションの発生もなく安定

した運転ができます。

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(24/27)

7-3 NPSH検討計算シート

(1) 相当直管長さ L

B

配管部分

L

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

合計

L

B

= (m)

B

B

配管部分

L

B

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

合計

L

B

= (m)

(2) 吸込流量 Q

=Q+qr= + = (ℓ/min)

(3) 配管 100m 当りの管路損失

ΔH

B

配管

ΔH

B

= (m/100m)

B

配管

ΔH

B

= (m/100m)

(4) 吸込配管の管路損失水頭 hl hl=

L

B

×

ΔH

B

/100+

L

B

×

ΔH

B

/100

= × /100+ × /100= (m)

(5) 吸込液面高さ H

=H

+H

= + = (m)

(6) NPSHava=H

-hl= - = (m)

(7) 1.3×NPSHreq=1.3× = (m)

(8) NPSHava≧1.3×NPSHreqを満足しています。

以上の検討結果より、タンク内液面高さが cm 以上であれば、キャビテーションの発生もなく

安定した運転ができます。

TEIKOKU ELECTRIC MFG. CO., LTD.

表10 相当直管長さ

HE-10827D(25/27)

TEIKOKU ELECTRIC MFG. CO., LTD.

図8 配管100m当りの管路損失

HE-10827D(26/27)

TEIKOKU ELECTRIC MFG. CO., LTD.

HE-10827D(27/27)

8.TRG (テイコク・ロータリ・ガーディアン)

8-1 原理

TRG (テイコク・ロータリ・ガーディアン) はテイコクモータポンプのステータコイル内に

埋め込まれた一対の検出素子からなる検出部、回転方向検出器、端子箱に取付けられた耐圧防爆形

のTRGメータから構成されています。

電源が投入されると、検出部には電源周波数の基本波にステータとロータのギャップの影響を受

ける高調波が加わった電圧が誘起されます。TRGはこの電圧の高調波成分のみを取り出して、ベ

アリング摩耗量に比例した電圧を指示させるものです。

8-2 機能

TRGによりベアリングの半径方向摩耗を常時監視することができます。

TRGが回転方向検知器を内蔵している場合は、結線間違いによるモータの逆回転を検知するこ

とができます。形式表示をご確認下さい。

8-3 指示値と管理基準

TRGメータの初期指示値は工場で調整しておりますが、製品により若干差異を生じます。

TRGメータによりベアリング摩耗を管理する場合は、緑、黄、赤の区分を目安とし、運転初期

値+0.3(0.3の増加)を管理基準とし、これ以上数値が増加すれば運転を止め、点検整備を

行って下さい。

(1) 試運転時

TRGメータの指示

赤 (フルスケール)

黄~赤

ポンプの状態

逆回転

欠相接続

正常

処置

電源の相順を変える

電源の接続をチェックする

(電源の接続は正常です)

(2) 連続運転時

TRGメータの指示

運転初期値+0.3 (黄)

運転初期値+0.5 (赤)

ポンプの状態

安全

注意

危険

処置

連続運転OK

分解点検が必要です

ベアリングを取り替えて下さい

TEIKOKU ELECTRIC MFG. CO., LTD.

H 3 G 1 )

テイコクキャンドモータポンプ

送液完了リレー取扱説明書

2

2.

構造と動作....................................................................

2

1

構成臨..........................................・・ー・..................

2

3.

電流設定......................................................................

3 頁

3-1 設定電流値の決定...................・・・・・・・・ a

・ ・ ・ ・ .

.

.

.

.

.

3 頁

3-2 電流設定範囲の決定......................................................3

1

設定電流一覧表........................................................

3

3-3

カレント・コンバータの設定..............................................

3 頁

3-4 カレント・センサの設定..................................................

4頁

4. 注意事項およびその他.........開・・・・............................................

4

5.

仕様..........................................................................

5

6.

特 .

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

6

7. 外形図.........................................................・・・・...........

7頁

8. 結線図........................................................................

8

TEIKOKU ELECTRIC

FG.CO., LTD.

H 6 G 8

1.

用途

送液完了リレーは、テイコクモータポンプの送液が完了し空運転になった持、ポンプを自動的に

停止させ、ベアリングの保護をします。

2.

構造と動作

このリレーの構成図を図 1に示します。

カレント・コンパータ(

S E T - 3 A o r

S E T - 3 8

)とカレント・センサ(

S A O - S

U 1 o r

ZN)

(2

)カレント・コンパータの変流器の交流電流は、整流回路により直流電圧に変換されます。そし

て、その直流電圧の大きさにより、カレント・センサの接点を

O N

O F F

させます。テイコ

クモータポンプの送液時の運転電流に対して、それ以下の設定躍とし接点を動作(

0 N

)させ

た状態で使用します。

空運転になり、電流が設定値以下になった時、接点が復帰(

0 F F

)し、ポンプを停止させま s i l g

L

図 1 構成図

SET-3

カレント・コン/〈ータ

一一一一一

1 i

SAO

カ レ ン ト ・ セ ン サ

各 自 路 へ

問 一 一 一

J

− i i

L i s t

A

I

定 一

電 一

NORMAL

出力リレー

ぷ 三

X

四 電

ミ 路 路 源

1 o q l

D

1

1 t

TEIKOKU ELECTRIC MFG. CO., LTD.

H 6 G 8

3.

電流設定

3-1 設定電流値の決定

無負荷電流{査を確認して下さい。

(2

)締切電流{直を確認して下さい。

(

)無負荷電流の確認ができない場合は、締切電流×

.8

を設定電流値に定めます。

3-2

電流設定範囲の決定

1

、設定電流一覧表から設定電流範囲の#

N o

を決定して下さい。

尚、設定電流僅がなるべく設定電流範囲の両端にならないように#

N o

を選んで下さい。

(例)設定電流が、

5 A

のときは、#

2

を選ばずに#

3

とします。

表 1 設定電流一覧表

# N o

電流設定範囲

2

3

4

5

6

7

2

5

1

0

1

4

3

8

6

1 0

カレント・センサ

電流目盛倍率

0 5

0 5

2

4

8

1

カレント・コンバータ

導体貫通回数 整 定 タ ッ プ

8

2

4

2

2

2

2

4

8

形式

S T A

S

S

T

T

A

S T A

S T A

S T A

A

固定

S T B

3-3 カレント・コンバータの設定

決定された#

N oの導体貫通回数と整定タップをカレント・コンパータに設定して下さい。

導体貫通

3 相とも同一方向に貫通させて下さい。どの穴にどの相を貫通させても支障はありません。 l

]貫通 i

段通

O

貫通

)整定タップ

ドライパ一等にてカバーをはずして下さい。

付患の整定ねじ(なベ小ねじ〉を必要なタップ!こ十分締込んで整定して下さい。

整定後は必ずカバーをもとの状態にはめ込んで下さい。

CTRIC

FG.CO., LTD.

H 3 G / )

亡〉

3-4 カレント・センサの設定

電流自盛錯率ステッカ

付属している 7 枚の中から、決定された# N o

の電流目盛倍率ステッカを、カレント・センサ

の所定の位震に貼付けて下さい。

)電流設定

ダイヤルで設定電流に調整して下さい。

設定電流{直は、ダイヤル目盛値と電流目盛倍率との積となります。

電流

:

盛倍率

NORMAL

0

CURRENT

4.

注意事項およびその他

カレントーセンサとカレント・コンバータの接続は、極性があるのでまちがえないようにして

下さい。

)ポンプの起動押ボヲンスイッチは、モータの電流が設定電流以上になるまで押し続けて下さい。

(実際には、押ボタンを押してゆっくりはなす程度の時間、約 1秒以下です)

)電気信号等によりポンプを起動する場合は、

2

∼ 3

秒タイマーで白路をロックして下さい。

)自殺式ポンプは、自吸時間中、タイマーで語路をロックして下さい。

)連続通電電流は、電流設定範毘上限電流鐘の

TEIKOKU ELECTRIC

FG.CO., LTD.

H 6 G 8

(

)カレント・センサの

TEST

ボタンは、リレーの動作チェックの為に設けられたもので常時運

転中に用いることはありません。

設定電流

( ) 運転電流

締窃運転電流

無負持電流

ポンプ起勤時間

3

ポンプ起動時、押ボタンスイッチを

押し授ける時間

時間(秒)

使用環境について

・ 動力線やノイズ発生源などのすぐ近くでは使用しないでください。

・ 爆発性ガス、引火性ガスの発生するところでは使用しないでください。

水や薬品類などの液体のかかるところで

麗食ガスのあるところでは使用しないでください。

交流制御霊源としては、商用周波数電源以外は使用できません。

インパーヲ、サイリスタ回路、高調波回路、電流の脈動する回路では使用できません。

5.

仕様

( )モータ定搭

(2

)動作電流

( )電流設定範囲

(

)勤作時間

( )操作電圧

( )接点構成

( )接点容量

( )復帰方式

¢ 5 6 z 0 2

4 / V

設定債の

8

1 A

表 1 による。

0 3

秒以下

A 2 / 0 4 V ( A S ) A 1 / 0 2 ( U

1

A 2 V ( q 0 )

自動復帰式

TEIKOKU ELECTRIC

FG.C

.

TD.

(9

)ケース プラゲイン形

6. 特性

使用周囲温度

6 C

(2

)設定誤華

動作電流値

動作時間

(3 )温度の影響

動作電流値

動作時間

設定値の土

0

秒以下

2

°

2

0

秒以下 e

2 °

の実測値に対する値

( 定格電圧十

1 / 15%

動作電流値

動作時間

3%

0 3

秒以下

(

)周波数の影響

動作電流償

動作時間

定格周波数土

0

秒以下

(6

)絶縁抵抗

D 5 V

メガーで下記の値とする。

電気回路一括と取付けパネル問

接点目路と他の回路間および接点極間

(7

)耐電圧

5 / z

の下記電圧に

1

電気回路一括と取付けパネル間および接点目路と他の回路間

接点権問

(8

)消費電力 約

3 5 AC C 0

7 AC 2 V

5MQ

以上

A

A

2

1

V

V

H 6 G 8

T

IKOKU

LECTR

FG.CO., LTD

H -I 2

7

)

7. 外 形 図

カレン卜・コン/〈ータ

(Y) e

実白 c

カ レ ン 卜 ・ セ ン サ l J

日夕ミ RE Y

徴 x

A

SAO-SU1N

CURl1€Nf S

48

6 l Z

3 S

3-020穴

3 5 z s

亡〉

ぜヂ

CT>

.-<

.

< l .

1 .

N! rξ

1

取付穴加工図

40

2 ( 4 t

接続ソケット端子配置図

τ

U ELECTRIC

FG.CO

LTD.

伊 l

1

押しボタンスイッチによるポンプ起動(

3 5 6 z 0 0 )

R S T

Mg

H 6 G 8

PBS

OFF u v

例 2

電気信号等によるポンプ起動(

3

5 6 z 0 0 )

S

一 川

| 一

TL

UI VI W

T

IKOKUEL CTRIC

FG

CO.,LTD.

Y-2206

報告書ぬ

平戎 年 再

B

殿

アイコクし

PG

用地上モータポンプ

分 解 点 検 修 理 報 告 書

ポンフ。形式

訳割

1 愛 方

実 施 日 平成 年

月 日

承 認 照 査 作 成

御客雄会社名(事業所)

納 入

住 所

御担当者(御立合者)

ポ ン プ 形 式

製 造 番 号

納 入 年 月

昭和、平成

分 解 点 検 者

殿(

電 話

殿(

分解点検の種類

分解点検年月日

平成

分 解 点 検 回 数

年 月

B

寸法測定表

部品番号 Cl

名 称

製 作 寸 法

実 測 す

( )

( m

潔 定 点

溺 定 点

測 定 点 ③

15A

ベ ア

ン グ ( )

1 B

ペ ア

1

1

1

ン グ

( )

シャフトスリープ ( )

シャフトスリーブ ( )

ス ラ ス ト カ ラ ー ( )

3

0 0

-0.13

38-0.10

-0.13

1

0

1 ス ラ ス ト カ ラ ー

( )

1 ±0.2

備 考

つ ら

1

点 検 詳 細 図

15A

1 B

(フロント側)

さ〉②③: i

J

−/

、炉ーヂ’‘,

J

ノ./ノ〆ノ

吐‘,』−叫句,同欄吋

J ι

T

(スラスト面)

(ラジアル面)

1

下 ① ② ③ 上

「 一 一

~

- - − − 一 一

1

J 日

∞ i t

− i l

甲 車

’ ’

(リヤー側)

② ③

7

, ー

L

叶 ,

−{メ」/_

(スラスト面)

(ラジアル面)

Tt~:二;j~

1

分 解 状 況 チ ェ ツ ク シ ー ト ( 交 換 部 品 ・ 修 理 部 品 ・

I

)スト)

部品番号

部 品 名

0

グ 接触・摩耗・腐蝕・漏れ

(大・小)

使用可・不可(交換・修理)

0

接触・摩耗・腐蝕 (大・小) 使用可・不可(交換・修理)

04

1

1

ン デ ュ ー サ

接触・皇室耗・腐蝕

R B

15A ベ ア

ノ 、 ゥ ジ ン グ 接触・摩耗・腐蝕・漏れ

ング(下)

寸法測定表・点検詳細図

(大・小)

使用可・不可(交換・修理)

(大・小)

参照

使用可・不可(交換・修理)

使用可・不可(交換)

1 B ベ

7

1 ング(上)

寸法測定表・点検詳細図

参照

使用可・不可(交換)

1

シャフトスリーブ(下) 寸法測定表・点検詳細図 使用可・不可(交換)

1

1

1

1

シャフトスリーブ(上) す法測定表・点検詳細菌

スラストカラー(下) 寸法測定表・点検詳細図

スラストカラー(上)

寸法測定表・点検詳細図

ロ ー タ

A

参照

参照

参照

参照

使用可・不可(交換)

使用可・不可(交換)

使用可・不可(交換)

使用可・不可(交換・修理)

。シ

フ 接触・摩耗・腐蝕・キー溝変形(大・小)

先端振れ

/ 0

2

。 ロ ー タ キ ャ ン 接触・摩耗・腐蝕・

ス テ ー タ

A

。絶

f

。 主 巻 線 抵 抗

温 度

0

T 又 G

巻 線 抵 抗

M

S

(サージテスト u-v

S

v-w w-u

KV)

口(サーモスタット導通ありなし)

使用可・不可(交換・修理)

2

3

0

ス テ ー タ キ ャ ン 接触・摩耗・腐蝕・脹れ・破れ(大・小)

端 子 箱

A s

端子籍・端子蓋・端子台・

TRO

メータ

使用可・不可(交換・修理)

F B

ハ ウ ジ ン グ 接触・摩耗・腐蝕 (大・小)

使用可・不可ー(交換・修理)

5 A ロ ッ ク ワ ッ シ ャ 使用可・不可(交換)

5 B ロ ッ ク ワ ッ シ ャ

58A キ

58B

66A f ス

66B t

ス ケ

6

使用可・不可(交換)

使用可・不可(交換)

使用可・不可(交換 j

世用可・不可(交換)

使用可・不可(交換)

-4-

本社・東京営業本部 〒104-0032 東京都中央区八丁堀 3-27-4

TEL.03-3555-7370 / FAX. 03-3555-7390

名 古 屋 営 業 所 〒452-0806 愛知県名古屋市西区五才美町 59

TEL. 052-505-2910 / FAX.052-503-0491

大 阪 営 業 所 〒564-0043 大阪府吹田市南吹田 5-19-22

TEL.06-6192-0291 / FAX.06-6380-0491

広 島 営 業 所 〒731-0122 広島県広島市安佐南区中筋 1-16-40-308

TEL.082-530-2905 / FAX.082-530-2436

福 岡 営 業 所 〒812-0893 福岡県福岡市博多区那珂 6-26-23

TEL.092-586-0291 / FAX.092-586-0491

本 社 ・ 新 宮 事 業 所 〒679-4395 兵庫県たつの市新宮町平野 60 番地

TEL.0791-75-0411(代) / FAX.0791-75-4317

国 際 事 業 部 〒110-0015 東京都台東区東上野 5 丁目 2 番 5 号(下谷ビル 6 階)

TEL.03-3841-8005 / FAX.03-3841-7334

東 京 営 業 所 〒110-0015 東京都台東区東上野 5 丁目 2 番 5 号(下谷ビル 6 階)

TEL.03-3841-9311(代) / FAX.03-3841-7332

名 古 屋 営 業 所 〒460-0003 名古屋市中区錦 1 丁目 20 番 19 号(名神ビル 5 階)

TEL.052-201-0411(代) / FAX.052-201-0414

大 阪 営 業 所 〒541-0058 大阪市中央区南九宝寺町 3 丁目 6 番 6 号(御堂筋センタービル 9 階)

TEL.06-6251-0411(代) / FAX.06-6251-0413

西 部 営 業 所 〒679-4395 兵庫県たつの市新宮町平野 60 番地

TEL.0791-75-0412 / FAX.0791-75-4190

九 州 営 業 所 〒802-0005 北九州市小倉北区堺町 2 丁目 1 番 1 号(ライズ小倉ビル 9 階)

TEL.093-531-4311(代) / FAX.093-531-4274

千 葉 出 張 所 〒260-0013 千葉県千葉市中央区中央 4 丁目 10 番 11 号(アイビル 2 階)

TEL.043-222-5036 / FAX.043-222-5037

東 京 サ ー ビ ス 工 場 〒340-0004 埼玉県草加市弁天 4 丁目 12 番 4 号

TEL.048-931-7177 / FAX.048-936-1610

TEIKOKU USA INC. 5880 Bingle Road, Houston, TX 77092

TEL.+1-713-983-9901 / FAX.+1-713-983-9919

TEIKOKU ELECTRIC GmbH Nuernberger str. 24, D-40599, Duesseldorf, Germany

TEL.+49-211-700-6778 / FAX.+49-211-749-0011

大連帝国キャンドモータポンプ有限公司 中国大連三澗堡工業科技園区

TEL.+86-411-8626-9657 / FAX.+86-411-8626-9292

台湾帝国ポンプ有限公司 台湾台北市中山区錦州街 5 号 9 楼之 1

TEL.+886-2-2567-9800 / FAX +886-2-2568-2670

TEIKOKU SOUTH ASIA PTE LTD. No 15 Joo Koon Crescent, Singapore 629015

TEL.+65-6861-4121 / FAX.+65-6861-4521

TEIKOKU KOREA CO., LTD. 3F, Woonam Bldg. 197-19, Nonhyun-dong, Gangnam-gu, Seoul, 135-010, Korea

TEL.+82-2-790-7012 / FAX.+82-2-790-7014

本書の内容は、製品の改良その他により予告無く変更することがあります。HE-10827D 2014 年 7 月発行

TEIKOKU ELECTRIC MFG. CO., LTD.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
