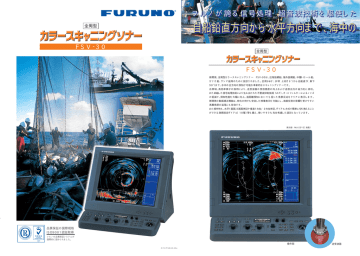

自船鉛直方向から水平方向まで、海中の 自船鉛直方向から水平方向

自船鉛直方向から水平方向まで、海中の 自船鉛直方向から水平方向
フルノが誇る信号処理・超音波技術を駆使した
フルノが誇る信号処理・超音波技術を駆使した
自船鉛直方向から水平方向まで、海中の
全周型
FSV-30
全周型
FSV-30
新開発、全周型カラースキャニングソナー FSV-30は、近海旋網船、海外旋網船、中層トロール船、
カツオ船、サンマ船等のために設計されました。全周360°
、水平(上向き5°
)から自船直下(真下
90°
)まで、水中の全方向の探知が可能な革新的なスキャニングソナーです。
広帯域、高効率素子の採用により、送受波器の受信感度の向上および送信出力の省力化に成功。
また卓越した信号処理技術により生み出された不要波抑制技術(SST)、オートフィルターによるノイズ
の低減で、探知性能を大幅に向上。遠距離探知においても狙った魚群反応をクリアに表示します。
新開発の動揺補正機能は、時化の時でも安定した映像表示を可能にし、海面反射の影響を受けやすい
表層魚群の追尾にも有効です。
また操作性も、水平1画面/2画面併記や垂直1方位/ 2方位併記、ダイアル方式で簡単に切り換えること
ができる漁撈設定ダイアル(10種)等も備え、使いやすさも充分考慮した設計となっています。
表示部:MU-201C(液晶)
品質保証の国際規格
ISO9001認証取得
フルノの品質保証システムが
国際的に認められました。
操作部
カタログNO.SS-69a
送受波器
垂直2方位併記
■ BB(ブラックボックス)タイプ※も用意(ご注文時に指定)
標準表示部に代わって、他のLCDモニター(SXGA対応品)に表示さ
せたい場合に最適です。
お客様のニーズに合わせて、CRT、LCD等、表示部の様々なタイプと
大きさを選択できます。
従来のソナー画面に加え、任意方向の断面映像を表示する垂直モードを表示します。見たい位置(方向)にカーソルポイントを合わせ、
''垂直モード方位設定キー''を押すだけ。簡単操作で、遠方から自船直下まで、その方向の断面を同時に監視することができます。
※BBタイプ…標準の表示部を支給しないタイプ。
(本タイプをご購入いただく場合は、別途表示部をご購入いただく必要があります。)
カーソルマークまで
の直線距離・水平距離・
水深・方位
水平モードのレンジ・
俯仰角・表示モード
垂直2の垂直方位
マーク
垂直併記や魚探併記など 、
表示画面 を順に表示 。 プリ
セットで欲しいモードだけ
を設定可能。
電源ON/OFFはワン
プッシュ操作。
送受波器の格納↑と
全突出↓ 。 中央の矢
印キーは中間突出。
垂直モード方位設定キー
カーソル
自動首振キー 。垂直 /
聴音モ ード時の走査角
を自動でスキャン
メニューダイアログボ
ックスを表示。カーソ
ルで選択できます。
距離方位マークキー。
距離方位マークを表
示。また、水平モード
上 で 、聴音方位の設
定も可能。
水平モードでの
網及び、魚群反応
垂直モードの
水深レンジ
垂直モードのレンジ
距離
垂直モードのレンジ感度
V2:垂直表示2
V1:垂直表示1
横目盛りが距離・縦目盛りが水深レンジを表す。
トラックボール
6つの '' 機能キー'' 。
メニュー内操作を登録。
ワンプッシュで優先呼出。
レン ジ・感度設定 。
ダ イ ア ル 式 で 、シ
ビアな感度調整が
可能。
漁撈設定ダイアル。複雑多岐に
わたる設定を 10ジャンルまで
プリセットが可能。簡単操作で
瞬時に設定完了。
水平モ ードの ティ
ルト( 俯仰 )角 を 、
自動/手動設定
レン ジ・感度設定時に 、水 平
( H)および 、垂直モ ード( V)
いずれの設定を行 う かを選
択できます。選択されたモー
ドのレンジ・感度表示は黄色
で表示されます。
水平2画面併記
マーク消去 / オフ
センター設定キー
ソナー画面を同時に2つまで表示できます。2画面の探知を同時に行うだけでなく、それぞれ独立した設定が可能です。
画面は表示位置(左右)、サイズ(2種類)を自由に選択できます。漁法に合った位置に設定頂けます。
投網マークや イベ ントマー ク、
魚量ヒ ストグ ラム表 示( 2個 )、
魚群マー ク、ター ゲット ロック
等を表示できます。
探知イメージ図
●上下分割表示
画面 左側 H1は
画面 右側 H2は
レ ン ジ:4000m
ティルト:10°
感
度:6.0
レ ン ジ:3500m
ティルト:14°
感
度:5.0
●左右分割表示
●縮小表示
H2では1500m∼2250mに見事に魚群をとらえています。
水平探知例
垂直探知例(2方位)
左右、上下、自由に設定できます。メニュー内で事前に設定しておけば、''モード''キーだけですぐに呼び出すことができます。
FSV-30
☆仕様
■ 魚探併記
外部魚探を接続することで、2つまで併記表示が可能です。
また、全周表示+魚探(ネットレコーダ)+垂直1方位併記等、
様々なバリエーションを設定できます。
表示部
:21型横型高精細カラーLCD(標準タイプのみ)
横1280×縦1024ドット
データ入力(CIF)
:システム時刻、測位位置、対地船速、船首方位、1層潮流データ
水深、水温、ゾンデ深度、船速データ、多層潮流データ、
網深度、風向・風速
表示色
周波数
表示モード
:スキャン映像32色、魚探映像16色、マーク/文字4色
:24 kHz
:ヘッドアップ、ノースアップ*、トルーモーション*、
コースアップ*(*外部センサーが必要)
表示画面
:●水平単記●水平併記●垂直1方位併記●垂直2方位併記
データ出力 :TLL
電源
:
(1) 制御部 ‥‥‥‥‥‥‥‥‥‥ AC100-115/220-230V、
単相、50-60Hz
(2) 送受信装置 ‥‥‥‥‥‥‥‥ AC100/110/115/220/230V、
単相、50-60Hz
●垂直1方位/魚探併記●水平履歴●魚探1併記●魚探2併
記●魚探1+魚探2
:60, 100, 150, 200, 300, 400, 500, 600,
800, 1000, 1200, 1600, 2000, 2500, 3000,
3500, 4000, 5000 m
レンジ
■ 新機能、SST(不要波抑制)を採用!
!
フルノ独自の信号処理技術により開発された、
サイドローブより発生する不要エコーを大幅に除去することが可能なSST
機能を搭載。目的とする魚群反応を不要エコーのない鮮明な画面に表示します。
魚群
(3) 上下装置 ‥‥‥‥‥‥‥‥‥ AC220V、3相、50-60Hz
:
環境条件
(1) 使用温度範囲
送受波器 ‥‥‥‥‥‥‥
その他 ‥‥‥‥‥‥‥‥
(2) 相対湿度 ‥‥‥‥‥‥‥
(3) 振動 ‥‥‥‥‥‥‥‥‥
(4) 防水 ‥‥‥‥‥‥‥‥‥
パルス幅
:0.5 - 125 msec
聴音範囲
:30゜60゜90゜180゜330゜
(自動首振可)
聴音出力
:1.1W (4Ω)
聴音周波数 :1.0 kHz
送信方式
:パルス幅変調(PDM)ハーフブリッジ方式
受信方式
:ストレートアンプ・フルディジタルビームフォーマ
水平送信ビーム幅:水平360°×垂直18°(-6dB全角)
水平受信ビーム幅:水平18°×垂直18°(-6dB全角)
ティルト範囲 :上向き-5°∼下向き90°
垂直送信ビーム幅:水平18°×垂直105°(-6dB全角)
垂直受信ビーム幅:水平18°×垂直18°(-6dB全角)
垂直探知範囲 :0°∼下向き90°
上下装置
:
型 式
FSV-303
FSV-304
800/1200 mmの
2段突出
ストローク
☆構成
★標準構成
1. 指示装置
(1)表示部
(2)操作部
(3)制御部
2. 送受信装置
1200/1600 mmの
2段突出
上昇・下降時間
22秒
29秒
耐用船速
(上下動作時)
18 kt
(15 kt)
15 kt
(12 kt)
付加機能
サイドローブ
サイドローブの影響を受けることなく、鮮明に表示されて
います。
サイドローブの影響により不要波が発生している例。
■ 動揺補正機能で安定した探知が可能
:漁撈モード、干渉除去、残像処理、ノイズリミッタ、
色消し、メモリーカード(映像、設定情報の記憶/呼出)、
自動俯仰動、自動追尾(ターゲットロック)、魚群アラーム、
過電圧警報、送受波器格納不能警報
データ入力 :CUR, DBS, DBT, DPT, GGA, GLL, HCC, HCD,
(NMEA0183)
HDG, HDM, HDT, MTW, MWV, RMA, RMC,
VBW, VDR, VTG, VHW, ZDA, GNS
※
●表示部(30mケーブル付)●操作部●電源キット ●フード●外部スピーカー
●5/10mケーブル●8芯ケーブル(魚探用6m)●複合37芯ケーブル
●延長ケーブルキット(送受波器用5/15m)●魚探インターフェィス
●ゾンデ接続箱●アタッチメントフランジ●アタッチメントキット(FSV243E/224E用)
※印は、既設の外部インターフェィスユニット(CS-120A)接続時に必要
☆ 相互系統図
表示部
MU-201C
●動揺補正機能がある場合
操作部
FSV-3001
10m
30m
表示部
MU-201C
操作部
FSV-3001
5/10m
動揺による影響を補
正することにより安
定したエコーを継続
して表示させること
が可能。
カラーLCDディスプレイ*
最大3台まで表示器を接続可能です。
*SXGA (1280 x 1024ピクセル)
10m
上下装置
FSV-303 (1200mmストローク)
FSV-304 (1600mmストローク)
制御部
FSV-3002
送受信装置
FSV-301
●動揺補正機能がない場合
5/15m
補正を切ると動揺に
よりエコーが不安定
に…。
ケーブル延長キット
(接続箱を含む)
AC100-230V
1
50-60Hz
AC220V
3
50-60Hz
2.5 m
NMEA 0183
スピーカ
GPS
潮流計
8m
補正OFF
‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥×1(約17 kg)
‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥×1(約3.6 kg)
‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥×1(約29 kg)
‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥×1(約98 kg)
3. 上下装置 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥×1
1200mm(約1,110 kg)/1600mm(約1,180 kg)
4.工事材料、付属品、予備品
★オプション
内蔵の高感度モーションセンサが、自船の動揺を高精度に探知。自動でビームの発射角度を補正します。これによ
り時化の時でも狙った反応を逃すことなく、瀬や魚群の安定した探知が可能となります。
補正ON
-5℃∼+35℃
0℃∼+50℃
95%(+40℃、ただし内部に結露なきこと)
IEC60945 準拠
IEC60529 準拠
AC100/110/115/
220/230V
1
50-60Hz
AC110-115/
220-230V
1
50-60Hz
ADコンバータ
AD-10
ジャイロコンパス
VI-1100A
魚群探知機
ネットレコーダ
CS-170
ネットゾンデ
VI-1100A
魚群探知機
オプション
造船所手配
カラースキャニングソナー、
カラースキャニングソナー、FSV-30登場
FSV-30登場
あらゆる方位・角度の探査を実現!!
全周型
FSV-30
■ 旋網船、カツオ船、サンマ船等のために新開発
された、革新的カラースキャニングソナー ■ 21型高精細ディスプレイ採用
SXGA高精細LCD(1280×1024ピクセル)の採用で、繊細な映像表現が可能。
■ 表示部、制御部、操作部の、3分割ユニット構成
■ 水平1画面/2画面併記
全周360゜
の 探知が可能な水
平モ ードを2つまで、しかも
同時に併記できます。さらに
それぞれの画面でティルト、
レンジ、感度を独立して設定
することが可能です。異なる
レンジやティルトで魚群を探
索することで、効率的な探知
が可能です。
表示部
制御部
MU-201C
操作部
FSV-3002
装備スペースに合わせた柔軟な装備が可能です。
■ メニュー編集機能
送受信装置
上下装置
FSV-301
■ より滑らかな映像表現を実現。最大32色で表示。
任意方位のソナー聴音を、音声でチェックすることができます。モニター
のエコー表示とともに、音声でも監視することができます。
■ 共通の船底タンクを使用
従来機のCSH-20/21/23/23/23F、FSV-24シリーズと同じタイプの
船底タンクを使用しているため、換装時の工事費軽減に貢献します。
※CSH-20/21シリーズからの換装には、別途オプションのアタッチメン
トフランジが必要です。
表示部、市販モニターの追加でアッパーブリッジや魚見での遠隔監視が可
能に。また、操作部の追加で遠隔操作が可能になります。
■アッパーブリッジや魚見での遠隔操作、魚群監視が可能
分割ユニットであった送信装置と受信装置を一つのユニットにまとめ、
大幅に装備性能を向上させました。
■ 装備性が大幅に向上!コンパクトな送受信装置
※ 機器改良のため、外寸データが変更される場合があります。
安全に
関する
ご注意
■ 充実した表示画面
■ スピーカーで聴音を音声出力
(オプションの外部スピーカーが必要)
FSV-303(1200mmストローク)
FSV-304(1600mmストローク)
船首方向
10個のメインメニューに、よく使う項目を優先的に割り当てることができ
ます。
全周360゜を表示する、垂直1方位/2方位併記に加え、魚探・ネットレコ
ーダ併記表示等、各種漁法に適した画面を用意しています。
74
■ 10種類の''漁撈設定ダイアル''、と6種類の''機能キー''
複雑多岐にわたる設定を、10種類までプリセットが可能。必要時にはダ
イアル操作で簡単呼出が可能です。また、よく使用するメニューをワンプ
ッシュで呼び出せる機能キー(6種類)も採用しました。
■ 簡単操作を最優先に考えたパネルレイアウト
ブラケット
(オプション)
502
■ 動揺補正機能の採用
時化の時でも瀬や魚群の安定した探知が可能となります。
2-φ6.5
■ オートフィルター
船速に左右されない全方向の高感度受信を実現。さらに、他船のプロペラノイ
ズ等の不要エコーをも低減できる、画期的なオートフィルター機能を採用しま
した。
166
150
■ サイドローブエコーを大幅に低減
新機能“SST”により、大幅にサイドローブを低減することに成功しました。
送受波器に広帯域BLT素子を採用。送受信の性能を低下させることなく幅
広い周波数で探知することができます。また、周波数を変更することで、
混み合った漁場での他船と干渉を大幅に低減できます。
■ 21kHz∼27kHzの周波数に対応
見たい方向を指定することで、
水平から自船直下までの90゜
を見ることができる垂 直 モ
ードを2つまで併記できます。
魚群の垂直方向の広がりや
中心位置等が瞬時に分かり、
投網判断に有効です。さらに、
垂直2方位併記では、2つの
魚 群 比 較も 同 時にでき、非
常に便利です。
水中の全方向を探知する球形の送受波器を採用。自船周辺部から直下にいたる
まで、全方向の探知が可能です。
■ 垂直1方位/ 2方位併記
ハンドグリップ
オプション
10゜
■ 新開発の球形送受波器を採用
高効率素子を採用。さらにオートフィルター機能の組合せにより、探知距
離を従来比約1.5倍にまで伸ばしました。
490
450
8
■ 探知距離を大幅に向上。探知距離が約1.5倍に!
FSV-3001
※ 実際の装備については担当営業員にお尋ね下さい。
★ご購入の前に
●ご使用前に「取扱説明書」をよくお読みの上、
正しくお使い下さい。
漁撈機器 / 航海機器 / 無線通信装置 / 海洋開発機器 / 航空用機器 / マリンスポーツ用機器 / 情報機器
●仕様および外観は機器改良のため予告なく変更することがあります。
●当製品をお買い上げの場合、取付工事費、
オプション費等は別途ご請求させていただきます。
●印刷物と製品とでは多少色合いが異なる場合があります。あらかじめご了承下さい。
●このカタログの内容詳細については販売店または当社におたずね下さい。
