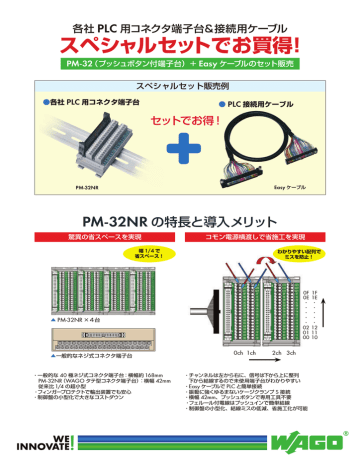

PM32 Easyケーブルセット

PM32 Easyケーブルセット
各社 PLC 用コネクタ端子台&接続用ケーブル
スペシャルセットでお買得!
PM-32(プッシュボタン付端子台)+ Easy ケーブルのセット販売
スペシャルセット販売例
●各社 PLC 用コネクタ端子台
● PLC 接続用ケーブル
セットでお得!
Easy ケーブル
PM-32NR
PM-32NR の特長と導入メリット
驚異の省スペースを実現
コモン電源横渡しで省施工を実現
幅 1/4 で
省スペース!
わかりやすい配列で
ミスを防止!
0F 1F
0E 1E
・
・
・
・
・
▲ PM-32NR ×4台 ・
・
・
・
・
02 12
01 11
00 10
▲一般的なネジ式コネクタ端子台
・一般的な 40 極ネジ式コネクタ端子台:横幅約 168mm
PM-32NR(WAGO タテ型コネクタ端子台):横幅 42mm
従来比 1/4 の超小型
・フィンガープロテクトで輸出装置でも安心
・制御盤の小型化で大きなコストダウン
0ch 1ch
2ch 3ch
・チャンネルは左から右に、信号は下から上に整列
下から結線するので未使用端子台がわかりやすい
・Easy ケーブルで PLC と簡単接続
・振動に強くゆるまないケージクランプ S 接続
・横幅 42mm、プッシュボタンで専用工具不要
・フェルール付電線はプッシュインで簡単結線
・制御盤の小型化、結線ミスの低減、省施工化が可能
■タテ型スペシャルセット
●セット内容:コネクタ端子台 (PM-32NR) & Easy ケーブル
または
㻱㼍㼟㼥 䜿䞊䝤䝹
䠄㻲㻹㻠㻜㻭㻿 䝍䜲䝥䠅
䝍䝔ᆺ䝁䝛䜽䝍➃Ꮚྎ
㻔㻼㻹㻙㻟㻞㻺㻾㻕
㻱㼍㼟㼥 䜿䞊䝤䝹
䠄㻹㻹㻟㻠㻿㼁 䝍䜲䝥䠅
䖃䜿䞊䝤䝹㛗䛥䛿 㻜㻚㻡㻛㻝㻛㻝㻚㻡㻛㻞㼙 䜢䝷䜲䞁䝘䝑䝥
䖃䛭䛾௚䛾㛗䛥䛿䛚ၥྜ䛫䛟䛰䛥䛔
●タテ型 PM-32NR PLC 対応セット品
回路
タイプ
PLC
ケーブル
長さ
PLC
I/O ユニット型番
シリーズ
0.5m
オムロン CJ
A
CJ1W-ID231,CJ1W-ID261,CJ1W-MD261
横河 FA-M3 F3XD32-3F,F3XD32-4F,F3XD32-5F,F3XD64-3F,
(入力用) F3XD64-4F,F3WD64-3P,F3WD64-4P
1m
0.5m
オムロン CJ
B
1m
三菱電機
QX41,QX42,QX71,QX72,QX82,QY41P,QY42P,
QY71,QY82P 等 LX41C4,LX42C4,
LY41NT1P,LY-42NT1P,LY41PT1P,LY-42PT1P
日立製作所 LQX300,LQX350,LQY300,LQY350
富士電機
NP1X3206-W,NP1X6406-W,NP1X3202-W,
SPH シリーズ NP1Y32T09P1,NP1Y64T09P1,NP1Y32U09P1,
(入出力用) NP1Y64U09P1,NP1W6406T,NP1W6406U
C
D
0.5m
1m
60247644 SET-MA2NR-FM40AS-E0.5M
PM-FM40AS-E0.5M
60247646 SET-MA2NR-FM40AS-E1M
PM-FM40AS-E1M
60247648 SET-MA2NR-FM40AS-E1.5M
PM-FM40AS-E1.5M
60247650 SET-MA2NR-FM40AS-E2M
PM-FM40AS-E2M
60247652 SET-MB2NR-FM40AS-E0.5M
PM-FM40AS-E0.5M
60247654 SET-MB2NR-FM40AS-E1M
PM-FM40AS-E1M
60247656 SET-MB2NR-FM40AS-E1.5M
PM-FM40AS-E1.5M
60247658 SET-MB2NR-FM40AS-E2M
PM-FM40AS-E2M
60247662 SET-MC2NR-FM40AS-E0.5M
PM-FM40AS-E0.5M
60247664 SET-MC2NR-FM40AS-E1M
PM-FM40AS-E1M
60247666 SET-MC2NR-FM40AS-E1.5M
PM-FM40AS-E1.5M
60247668 SET-MC2NR-FM40AS-E2M
PM-FM40AS-E2M
PM-M32C-NR2081
1.5m
2m
0.5m
KV-C32XC,KV-C64XC,KV-C32TC,
キーエンス
KV-C64TC,KV-C32TCP,KV-C64TCP,
KV シリーズ
KV-C32TD,KV-C64TD,KV-C32XTD,
KV Nano
KV-NC32EX,KV-NC32EXT,
(入出力用)
KV-NC32ET,KV-NC32ETP
(Easy ケーブル型番 ) (PM-32NR 型番 )
PM-M32B-NR2081
1.5m
2m
Q シリーズ
L シリーズ
セット内容
セット型番
PM-M32A-NR2081
1.5m
2m
CJ1W-OD231,CJ1W-OD261,CJ1W-MD261
横河 FA-M3 F3YD32-1H,F3YD32-1P,F3YD32-1R,F3YD32-1T,
(出力用) F3XD64-1P,F3YD64-1R,F3WD64-3P,F3WD64-4P
Ident No.
1m
1.5m
2m
60247670 SET-MD2NR-MM34SU-E0.5M PM-MM34SU-E0.5M
60247672 SET-MD2NR-MM34SU-E1M
PM-MM34SU-E1M
PM-M32D-NR2081
60247674 SET-MD2NR-MM34SU-E1.5M PM-MM34SU-E1.5M
60247679 SET-MD2NR-MM34SU-E2M
PM-MM34SU-E2M
※上記表に無いメーカの PLC のセット品番はお問合せください ※混在ユニットの場合入力には入力用、出力には出力用をご使用ください
:$*2
● PM-32NR の主な仕様
-$3$1
30̻0&̻15
&
&
&
)
(
'
&
%
$
85mm
&1
&
&
&
)
(
'
&
%
$
42mm
定格電圧
定格電流
DC4 ∼ 30V
6/2/1A
(最小値は接続機器による) (回路図参照*2)
動作温度
−20 ∼ +50℃
コネクタ
端子台
3.5mm ピッチ
ABC タイプ:XG4A-4031(オムロン)
プッシュボタン付
D タイプ :XG4A-3431(オムロン)
端子台
適合電線*1
サイズ
0.2 ∼ 1.5mm2、AWG24 ∼ 16、被覆外径φ 2.8 以下
むき出し長さ:8 ∼ 9mm
フェルールを圧着した場合:0.08 ∼ 0.75㎜ 2/AWG28 ∼ 18
(DIN レール上端からの寸法)
W42xL85xH48.5
推奨工具
210-719、
210-119SB 等
*1:表記の電線範囲であっても電線種類、被覆外径等により使用できない場合があります
*2:詳しい図面、回路図、仕様書、取扱説明書は「http://www.wago.co.jp/」からダウンロードできます
●共通仕様
型番基準
SET- MC2NR - FM40AS – E 0.5M
①
②
③
④
⑤
① シリーズ…「SET」セット型番
② PM-32 記号…「M □ 2」と「M □ 2NR 」、その他タイプはお問合せください
③ コネクタ種類と向き…「FM40AS」タイプ、 「MM34SU」タイプ その他も可能
④ ケーブル種類…「E」Easy ケーブル(「F」やわらかケーブルも対応可能です)
⑤ ケーブル長さ…0.5M、1M、1.5M、2M、 その他長さはお問合せください
■ヨコ型スペシャルセット
●セット内容:コネクタ端子台 (PM-32) & Easy ケーブル
または
㻱㼍㼟㼥 䜿䞊䝤䝹
䠄㻲㻹㻠㻜㻭㻿 䝍䜲䝥䠅
䝶䝁ᆺ䝁䝛䜽䝍➃Ꮚྎ
㻔㻼㻹㻙㻟㻞㻕
㻱㼍㼟㼥 䜿䞊䝤䝹
䠄㻹㻹㻟㻠㻿㼁 䝍䜲䝥䠅
䖃䜿䞊䝤䝹㛗䛥䛿 㻜㻚㻡㻛㻝㻛㻝㻚㻡㻛㻞㼙 䜢䝷䜲䞁䝘䝑䝥
䖃䛭䛾௚䛾㛗䛥䛿䛚ၥྜ䛫䛟䛰䛥䛔
●ヨコ型 PM-32 PLC 対応セット品
回路
タイプ
PLC
ケーブル
長さ
PLC
I/O ユニット型番
シリーズ
0.5m
オムロン CJ
A
CJ1W-ID231,CJ1W-ID261,CJ1W-MD261
横河 FA-M3 F3XD32-3F,F3XD32-4F,F3XD32-5F,F3XD64-3F,
(入力用) F3XD64-4F,F3WD64-3P,F3WD64-4P
1m
0.5m
B
CJ1W-OD231,CJ1W-OD261,CJ1W-MD261
横河 FA-M3 F3YD32-1H,F3YD32-1P,F3YD32-1R,F3YD32-1T,
(出力用) F3XD64-1P,F3YD64-1R,F3WD64-3P,F3WD64-4P
1m
三菱電機
QX41,QX42,QX71,QX72,QX82,QY41P,QY42P,
LX41C4,LX42C4,
QY71,QY82P 等
LY41NT1P,LY-42NT1P,LY41PT1P,LY-42PT1P
日立製作所 LQX300,LQX350,LQY300,LQY350
富士電機
NP1X3206-W,NP1X6406-W,NP1X3202-W,
SPH シリーズ NP1Y32T09P1,NP1Y64T09P1,NP1Y32U09P1,
(入出力用) NP1Y64U09P1,NP1W6406T,NP1W6406U
C
D
0.5m
1m
60247612 SET-MA2-FM40AS-E0.5M
PM-FM40AS-E0.5M
60247614 SET-MA2-FM40AS-E1M
PM-FM40AS-E1M
60247616 SET-MA2-FM40AS-E1.5M
PM-FM40AS-E1.5M
60247618 SET-MA2-FM40AS-E2M
PM-FM40AS-E2M
(PM-32 型番 )
60247620 SET-MB2-FM40AS-E0.5M
PM-FM40AS-E0.5M
60247622 SET-MB2-FM40AS-E1M
PM-FM40AS-E1M
60247624 SET-MB2-FM40AS-E1.5M
PM-FM40AS-E1.5M
60247626 SET-MB2-FM40AS-E2M
PM-FM40AS-E2M
60247628 SET-MC2-FM40AS-E0.5M
PM-FM40AS-E0.5M
60247630 SET-MC2-FM40AS-E1M
PM-FM40AS-E1M
60247632 SET-MC2-FM40AS-E1.5M
PM-FM40AS-E1.5M
60247634 SET-MC2-FM40AS-E2M
PM-FM40AS-E2M
PM-M32C-2081
1.5m
2m
0.5m
KV-C32XC,KV-C64XC,KV-C32TC,
キーエンス
KV-C64TC,KV-C32TCP,KV-C64TCP,
KV シリーズ
KV-C32TD,KV-C64TD,KV-C32XTD,
KV Nano
KV-NC32EX,KV-NC32EXT,
(入出力用)
KV-NC32ET,KV-NC32ETP
(Easy ケーブル型番 )
PM-M32B-2081
1.5m
2m
Q シリーズ
L シリーズ
セット内容
セット型番
PM-M32A-2081
1.5m
2m
オムロン CJ
Ident No.
60247638 SET-MD2-MM34SU-E1M
1m
1.5m
2m
60247636 SET-MD2-MM34SU-E0.5M PM-MM34SU-E0.5M
PM-MM34SU-E1M
PM-M32D-2081
60247640 SET-MD2-MM34SU-E1.5M PM-MM34SU-E1.5M
60247642 SET-MD2-MM34SU-E2M
PM-MM34SU-E2M
※上記表に無いメーカの PLC のセット品番はお問合せください ※混在ユニットの場合入力には入力用、出力には出力用をご使用ください
● PM-32 の主な仕様
30̻0&̻ -DSD Q
$ % & ' ( )
$ % & ' ( )
55mm
̻P P ̻ ‫ڧ‬
77mm
定格電圧
定格電流
DC4 ∼ 30V
6/2/1A
(最小値は接続機器による) (回路図参照*2)
動作温度
−20 ∼ +50℃
コネクタ
端子台
ABC タイプ:XG4A-4031(オムロン) 3.5mm ピッチ
プッシュボタン付
D タイプ :XG4A-3431(オムロン)
端子台
適合電線*1
サイズ
0.2 ∼ 1.5mm2、AWG24 ∼ 16、被覆外径φ 2.8 以下
むき出し長さ:8 ∼ 9mm
フェルールを圧着した場合:0.08 ∼ 0.75㎜ 2/AWG28 ∼ 18
(DIN レール上端からの寸法)
推奨工具
W77xL55xH41.3
210-719、
210-119SB 等
*1:表記の電線範囲であっても電線種類、被覆外径等により使用できない場合があります
*2:詳しい図面、回路図、仕様書、取扱説明書は「http://www.wago.co.jp/」からダウンロードできます
●共通仕様
㻱㼍㼟㼥 䜿䞊䝤䝹௙ᵝ
定格電圧
定格電流
周囲温度
仕様電線
シース外径
シース材料
30V
1A
80℃
20P AWG28
φ 8mm
PVC
UL 規格
UL20276
最小曲げ半径
シース色
R32mm
黒
■結線作業も簡単・スピーディ!
●フェルール付電線 _ 差し込むだけで結線可能!
①
8∼9mm
②
①
圧着
仕上がり形状
②
圧着
仕上がり形状
①
②
③
①差し込むだけで結線は OK です
②電線を軽く引っ張り抜けないこと
を確認してください
①電線を指定の長さにむき出します
・サイズに合った圧着工具で圧着してください
②フェルールを装着します
・使用工具 ① 206-220、② 206-204
③電線の先端が出ていることを確 認してください
●より線 _ ボタン操作でワンタッチ結線可能!
8∼9mm
①
②
・電線を指定の長さにむき出します
・ドライバでボタンを押し下げます
・むき出した電線を挿入します
■各種工具・アクセサリもご用意しています!
●圧着工具
①ボタンを離せば結線完了です
②電線を軽く引っ張り抜けないこと
を確認してください
●ドライバ
圧着工具
型番
適合電線径 (mm2) *1
ドライバ
適合フェルール
型番
刃先寸法
210-719
NEW!
206-220
0.08 ∼ 0.34
/AWG28 ∼ 22
0.25/AWG24
206-204
( 絶縁シャフトタイプ )
216-302 *2
0.34/AWG24 および 22
210-119SB
( ミニタイプ )
216-301 *2
216-302 *2
0.5/AWG22 および 20
216-201
0.75/AWG20 および 18
216-202
2.5 × 0.4㎜
●テストピン
テストピン
型番
使用例
735-500
*1:表記の電線範囲であっても電線種類、被覆外径等に
より使用できない場合があります
*2:カラー部分にφ 2.5mm のマークチューブを装着でき
・ピン外径φ 1mm ・電線を半田付して使用
ます
●ズレ防止用マークチューブ MT シリーズ
①
②
1ヒダ
型番
①圧着端子を付けない
電 線および②フェル ー
ル付き電線に好適!
●印字対応プリンタ
適合電線径*4
サイズ (mm2) 外径 ( φ mm)
ヒダ数
0.3
1.2 ∼ 1.9
MT3.2-200
0.5 ∼ 1.25
2.1 ∼ 3.1
1
MT3.2W-200
0.3 ∼ 0.75
1.2 ∼ 3.0
2
MT2.3-200
2ヒダ
チューブ内 側 の「ヒダ」に
よりズレ、 脱 落 を 軽 減 *3
します
●主な仕様
梱包単位
ハンディタイプ
(MT3.2W-200 は対応しません)
・MAX/ レタツイン LM シリーズ
・Canon/ ケーブル ID プリンタ MK シリーズ
200m
大型タイプ
・シーティーケイ /SP シリーズ
*3:本製品は、電線からの脱落を完全に防止するものではありません ・キクスイ /G 型シリーズ
*4:表記の電線範囲であっても電線種類、被覆外径等により使用で ・壬生電機製作所 /MP シリーズ
きない場合があります
■ 本社/東京営業所:〒136-0071 東京都江東区亀戸1-5-7錦糸町プライムタワー
TEL.(03)5627-2050(代) FAX.(03)5627-2055
■ 仙 台 営 業 所:〒984-0051 仙台市若林区新寺1-2-26小田急仙台東口ビル
TEL.(022)794-8546(代) FAX.(022)794-8549
■ 名 古 屋 営 業 所:〒460-0003 名古屋市中区錦2-19-1名古屋鴻池ビル
TEL.(052)212-8539(代) FAX.(052)212-8541
■ 静 岡 出 張 所:〒422-8067 静岡市駿河区南町18-1サウスポット静岡
TEL.(054)202-1103(代) FAX.(054)202-1107
■ 大 阪 営 業 所:〒532-0003 大阪市淀川区宮原3-5-36新大阪トラストタワー
TEL.(06)6152-8535(代) FAX.(06)6152-8541
■ 福 岡 出 張 所:〒810-0041 福岡市中央区大名2-2-50大名DTビル
TEL.(092)762-1141(代) FAX.(092)724-8144
http://www.wago.co.jp
改良のため、仕様並びに外観、寸法等は予告なく変更する場合があります。
CT 201504/1B/GG
